Выбираем надежный дымоход: какой лучше нам подходит

Особенности конструкции

Несмотря на огромный выбор материалов для строительства дымоходов, наиболее широкое распространение сегодня получили двухконтурные стальные трубы, именуемые в народе «сэндвич».

Дымоход типа «сэндвич» представляет собой двухслойную конструкцию. Между двумя металлическими трубами разного диаметра проложен слой теплоизоляционного материала, который одновременно служит изолятом и утеплителем.

Видео: Дымоход из сендвич-труб

По сравнению с одноконтурными трубами, которые производят из стали толщиной в 0,5 мм, двухконтурная конструкция отличается повышенной пожаробезопасностью и лучшими техническими характеристиками. Для монтажа дымохода снаружи здания, одноконтурные трубы использовать не рекомендуется. Ведь по причине всего одного слоя, они попросту не в состоянии удерживать тепло в холодное время года. Из-за резкого перепада температур в таком дымоходе образуется конденсат, снижающий тягу и создающий пробки в трубе.

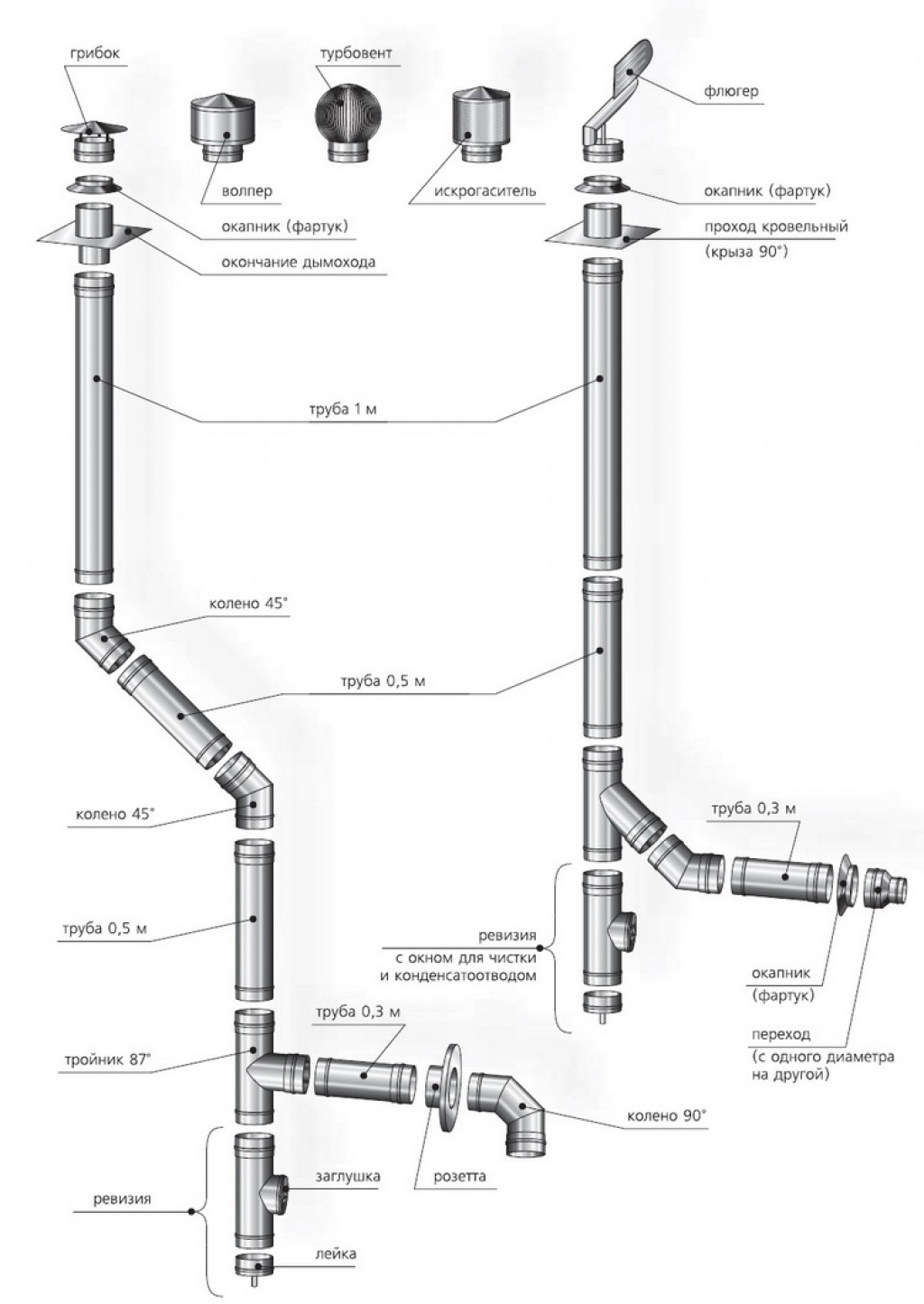

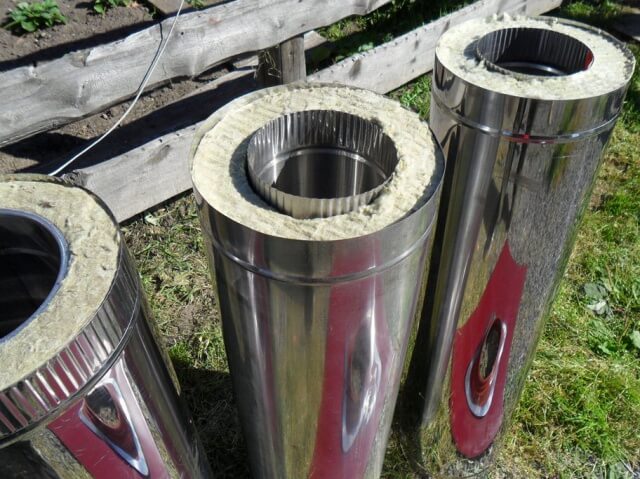

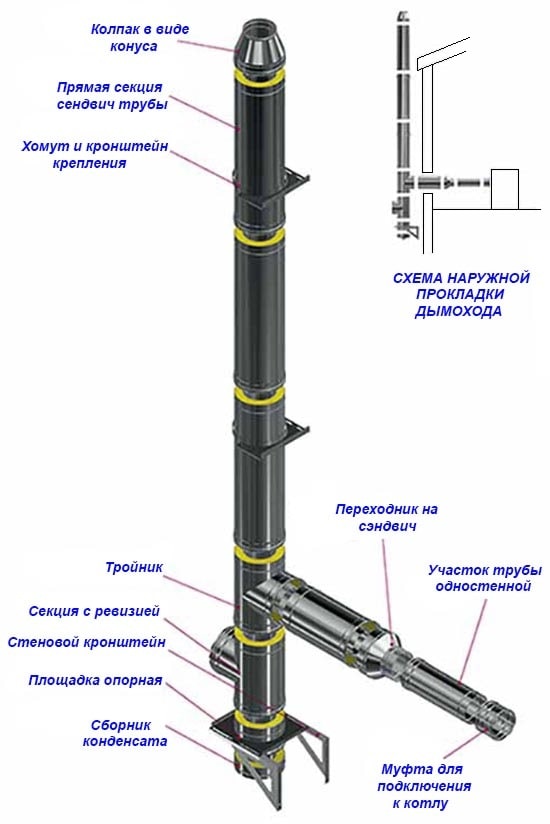

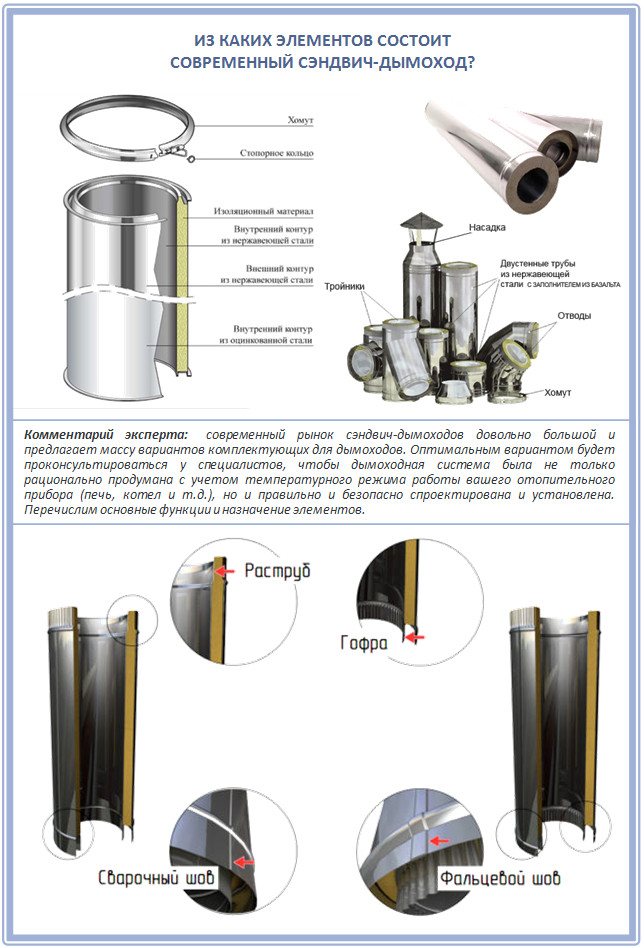

Устройство двухконтурной сендвич-трубы

Кроме того, монтаж дымохода из этого материала можно выполнить своими руками. И хотя здесь есть свои нюансы и тонкости, справиться с заданием сможет даже новичок, если четко следовать нашей подробной инструкции.

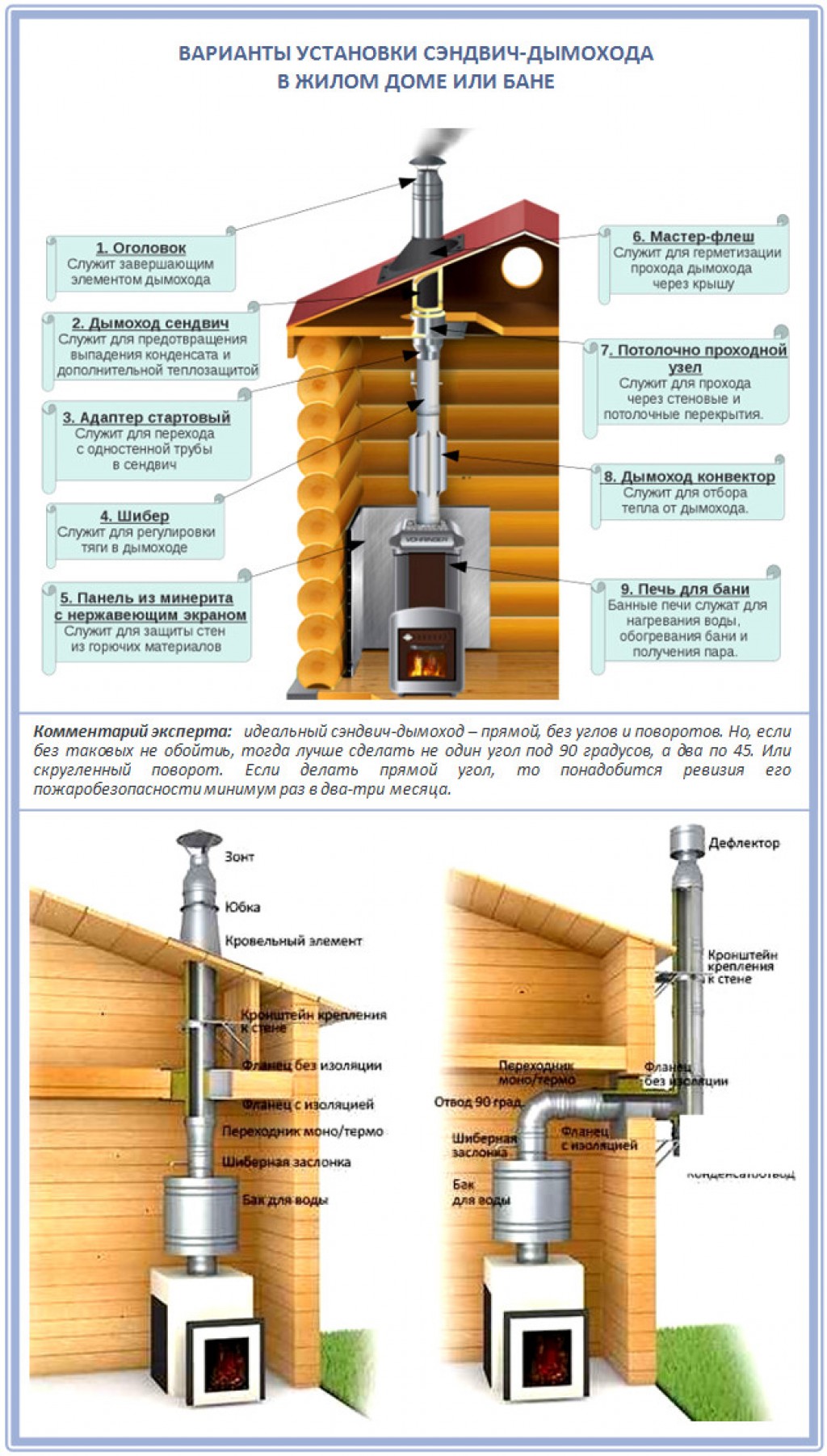

Правила монтажа трубы для камина

Устанавливать дымоход для камина необходимо, учитывая нормы пожарной безопасности. Есть основные рекомендации, которых необходимо придерживаться при монтаже:

1. Стык трубы и самого камина должен быть полностью герметичным. От этого зависит, куда будет уходить дым в процессе топки. Диаметр трубы не должен превышать диаметра вводного патрубка камина. Если этот принцип не будет соблюден, есть опасность проникания углекислого газа в помещение.
2. Место прохождения каминной трубы в доме должно быть изолировано от отделочных материалов. В качестве противопожарной защиты применяются такие материалы, как асбестоцемент, базальтовая вата и листовой металл. Расстояние от горючих материалов должно быть не менее 13 см для многослойного вида трубы и не менее 24 см – для однослойного. Для кирпичных труб необходимо в местах стыков с отделкой дома применять утолщенный тип кладки и дополнительную изоляцию из асбестоцемента.
3. Желательно устанавливать дымоход строго вертикально. Допускается не более трех изгибов в конструкции. Если есть необходимость в горизонтальном монтаже трубы, такой участок должен занимать меньше одного метра. В противном случае нарушается тяга воздуха из камина.
4. Размер трубы влияет на силу тяги в дымоходе. Минимальная высота от источника горения до оголовка – 5 метров.
5. Дымоход должен выступать над кровлей крыши не менее чем на 50 см. Если крыша покатая, стоит ориентироваться на самую высокую точку.
6. Расстояние между оголовком дымохода и коньком должно составлять около 50 см. Если труба выводится через стену, необходимо соблюдать минимальную высоту от земли в один метр.

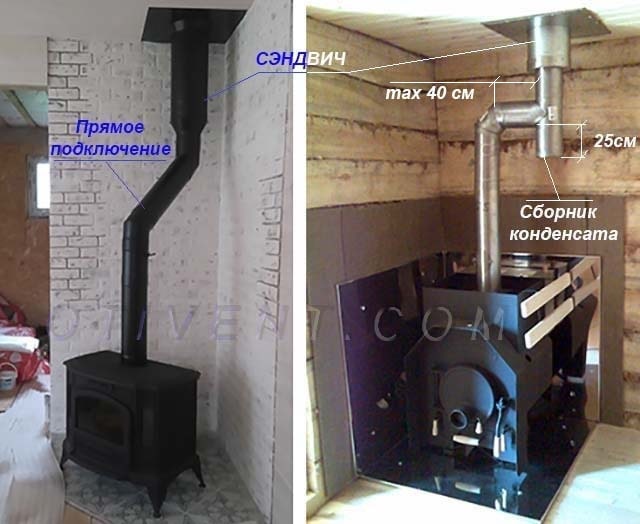

7. Чтобы конденсат не собирался внутри трубы, а также была оптимальная тяга, желательно устанавливать каминную трубу у внутренней стены дома, а не выводить на улицу. Материал, из которого изготовлен дымоход, также прослужит дольше, так как не будет подвержен влиянию внешней среды.

Благодаря этим рекомендациям монтаж трубы будет выполнен максимально безопасно, а также создаст хорошую тягу воздуха в дымоходе.

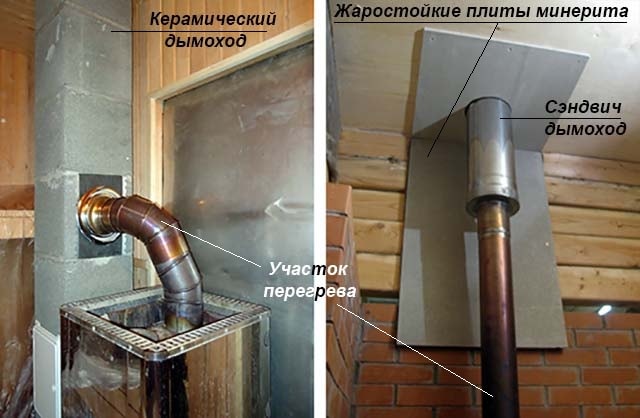

Минусы расположения сэндвич-трубы внутри дома

• Крыша может начать течь В случае ошибок при монтаже нарушается герметичность кровли и неизбежно появляется течь в месте крепления дымохода. Чтобы этого не произошло, необходимо соблюдать все требования по устройству дымохода такого типа. Более подробно по этому вопросу можете проконсультироваться у наших специалистов по телефону: 8 (812) 605-85-05.
• Считается более пожароопасным Т.к. дымоход будет проходить сквозь перекрытия, важно соблюсти все правила пожарной безопасности (например, на чердаке). Иначе трагедия.
• Лучше проектировать заранее Если дымоход не был продуман изначально на этапе проектирования дома, то во время установки труба может попасть в балки или лаги. В таких случаях придется использовать отводы для их обхода, что будет снижать тягу дымохода и повлечет дополнительные затраты на проход. В сравнении же с установкой дымохода снаружи дома, такой проблемы не будет, т.к. какие-либо скрытые особенности просто отсутствуют.

Чтобы минимизировать финансовые и временные расходы, а также для получения наилучшей конструкции дымохода, важно закладывать дымовой канал при проектировании дома. В таком случае легче будет выдержать необходимые требования пожарной и эксплуатационной безопасности.

• Сокращает полезную площадь дома Да, дымоход в любом случае будет занимать место в жилой площади вашего здания. И этого избежать не получится.
• Можно получить ожог при длительном контакте Разумеется, если все правила проектирования и эксплуатации дымохода соблюдены, то все будет окей!

По логике, аргументы “ЗА” монтажа внутри здания будут являться аргументами “ПРОТИВ” монтажа снаружи здания; и наоборот. Но давайте все-таки их проговорим.

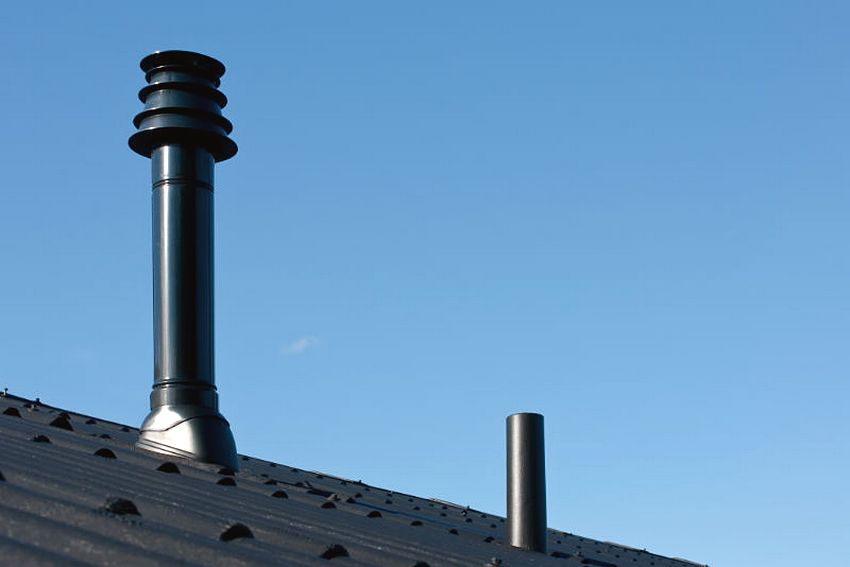

Рис 3. Установленный снаружи дома дымоход LAVA

Как спрятать трубы?

Если индустриальный стиль в интерьере – не ваш выбор, то открытые невооруженному взгляду трубы в доме могут стать досадным недоразумением и объектом раздражения. Перечислим несколько решений для их маскировки:

Важно: перед началом работ убедитесь в целостности трубы и при необходимости отремонтируйте или обновите ее!

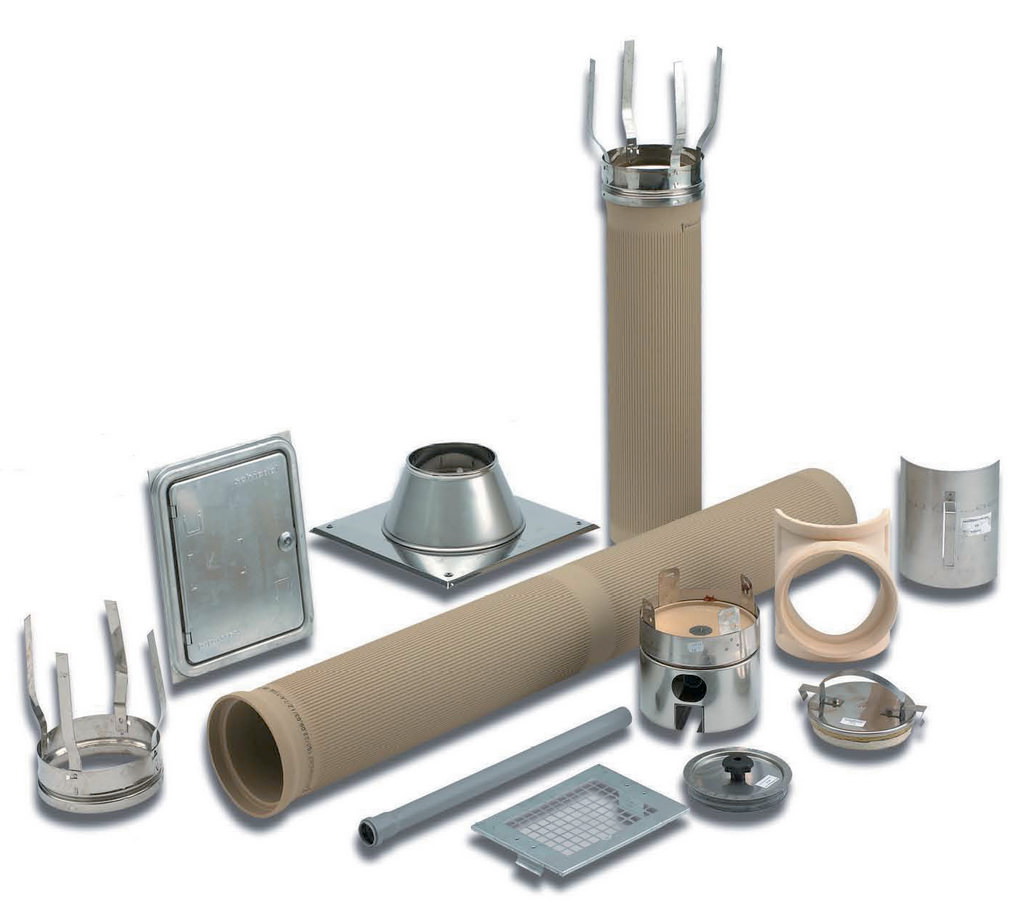

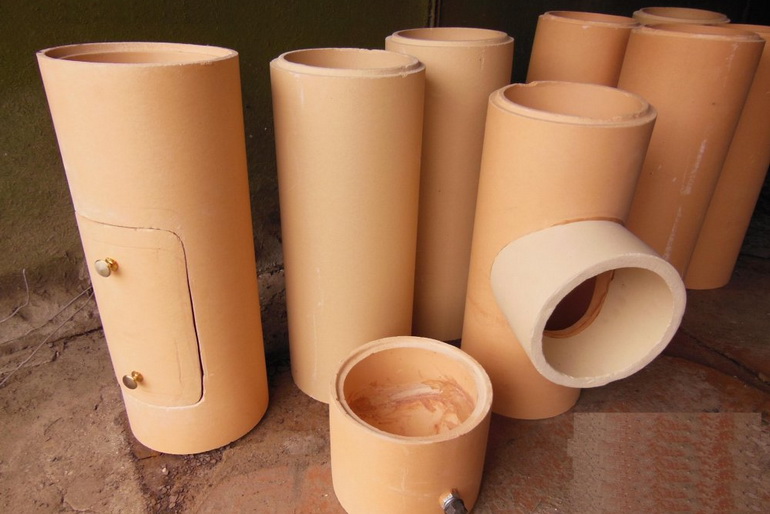

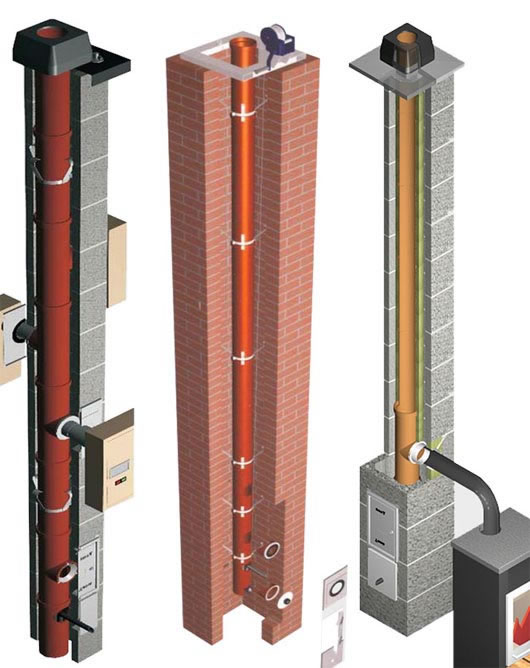

Что такое керамические дымоходы и какой лучше выбрать?

В новых зданиях все чаще используются керамические дымоходы с облицовкой из керамзитобетона. Он может быть оставлен как есть — серого цвета, он может быть оштукатурен или обложен кирпичом, можно изготовить металлическое покрытие.

Чем керамический дымоход отличается от кирпича? Кирпичные дымоходы использовались сотни лет, их обычно закрывала дровяная печь, плита, изразцовая печь. Они хорошо греются и от них и с теплом в доме, потому что температура дымовых газов, выходящих из них относительно высока: 150-250 градусов.

Дымоход может быть сделан из двух или даже более цветных кирпичей — это дело вашего вкуса, а также кошелька.

Времена меняются, теперь мы живем с низким энергопотреблением и экономим топливо, и мы выпускаем дым низкой температуры в дымоход. Современные отопительные приборы — камины, печи, газовые, пеллетные котлы — имеют очень низкую температуру дымовых газов.

Мы возвращаем всю энергию радиаторам и дому, чтобы не пустить ее на улицу через дымоход. В результате дымовые газы конденсируются — при наличии пустого кирпича влага и конденсат просачиваются в кирпич и повреждают дымоход.

Напротив, керамика со стеклянной глазурью внутри не подвержена воздействию влаги. Поэтому, если в доме установлена ​​старая дровяная печь, кирпичный дымоход вполне хорош, но если есть более современный тип отопления, керамический дымоход будет лучшим выбором.

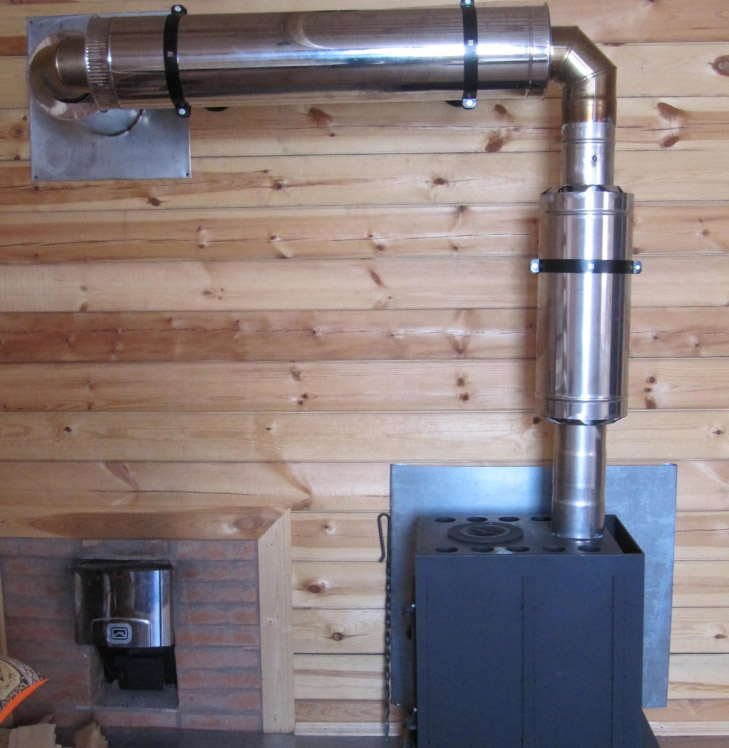

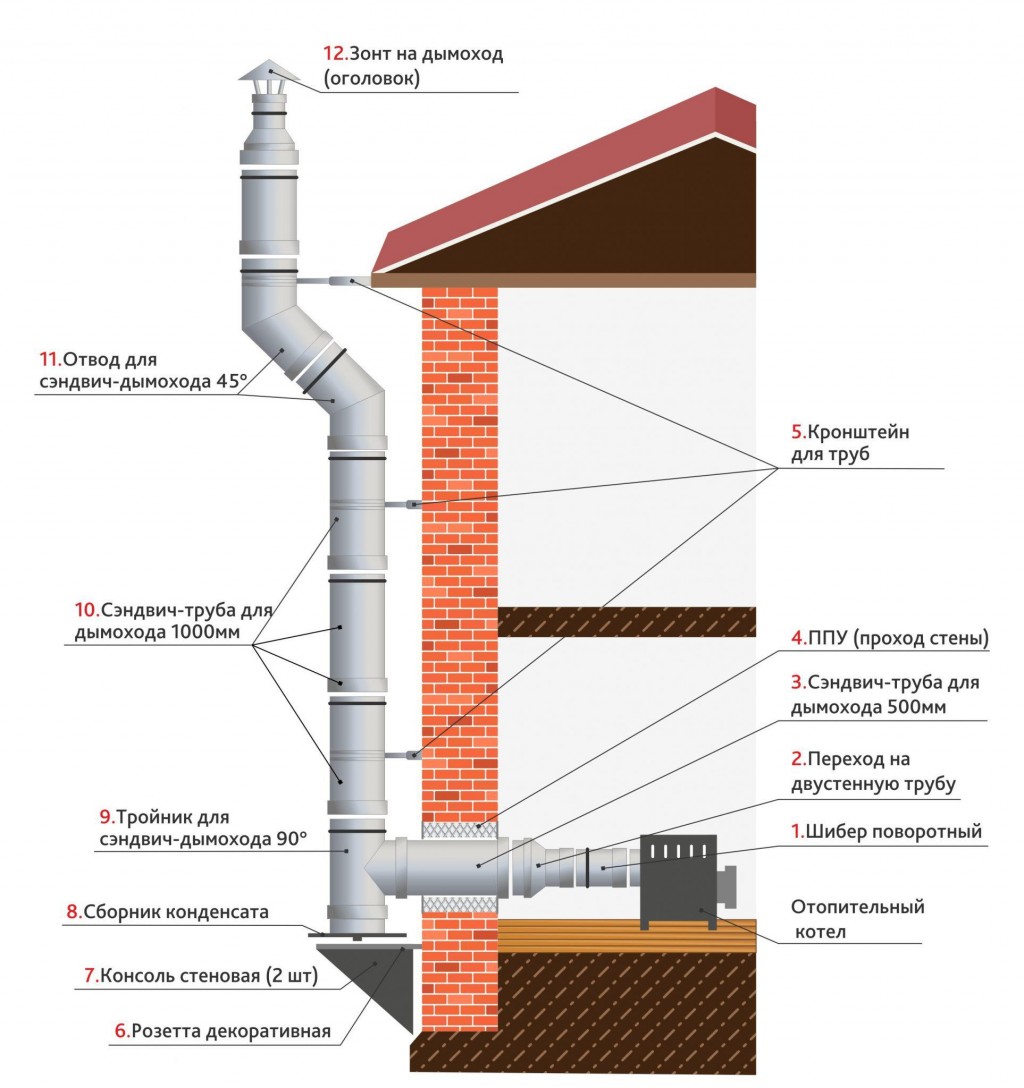

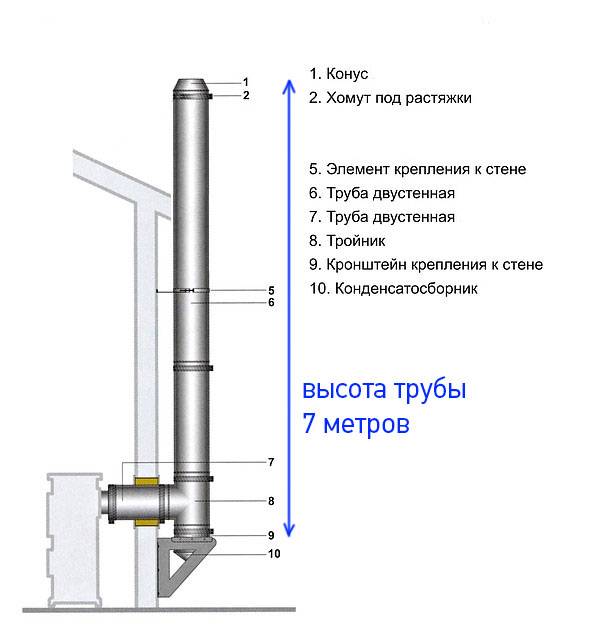

Пример монтажа стального дымохода

Перед тем, как сделать стальной дымоход для камина, необходимо провести некоторые подготовительные работы. Для начала следует установить каминную топку. Если специальные ножки не предусмотрены, следует изготовить такую опору самостоятельно из металла, шамотного кирпича, камня и т. п. Расстояние от топки до стены должно составлять 150 мм, учитывая, что толщина слоя теплоизоляции составит 50 мм.

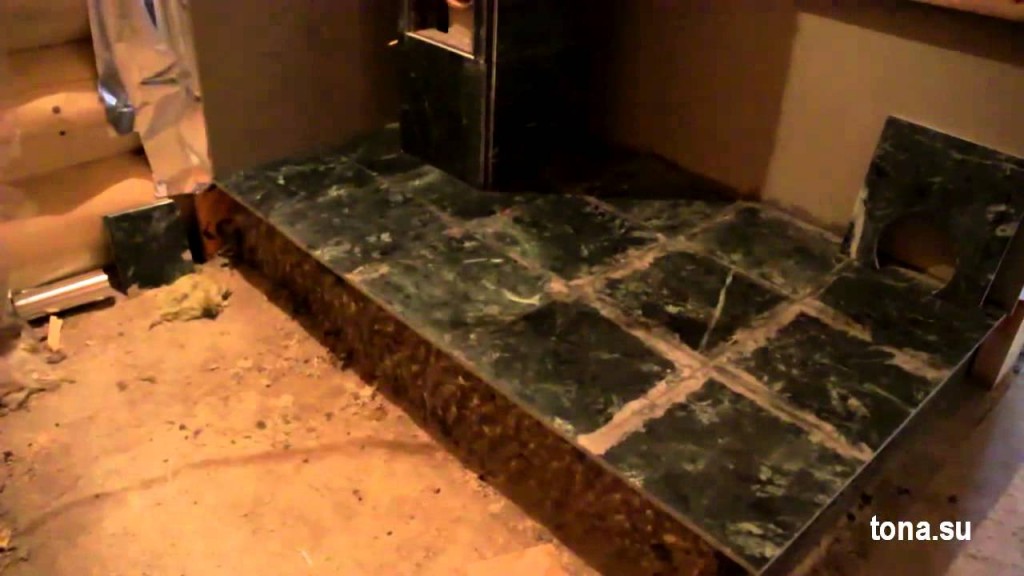

Обратите внимание! Стена, примыкающая к камину, нуждается в теплоизоляции, которую можно выполнить с помощью фольгированной базальтовой ваты. Некоторые специалисты считают, что самым подходящим материалом для таких работ является исключительно минеральная вата датского производства, выдерживающая нагрев до 700 градусов.

После того, как положение топки определено, следует вооружиться отвесом и определить ось выпуска дымосборника топки. Ось каминного дымохода должна полностью с ней совпадать. Теперь следует отметить проекцию топки на примыкающей стене, а также на полу. Если топка располагается на металлической подставке, опору следует покрыть слоем огнеупорной краски. Под ножки опоры нужно положить кусочки кирпича, чтобы ее положение соответствовало уровню напольного покрытия. Хорошая идея для такой опоры — ножки, длину которых можно регулировать.

Начинать работы по монтажу дымохода можно только после того, как топка размещена в предназначенном для нее месте, а ее положение тщательно выверено по вертикали и горизонтали, а затем зафиксировано с помощью металлического уголка.

После того, как завершено соединение элементов стального дымохода для камина с помощью герметика и заклепок, место соединения обматывают алюминиевым скотчем

Теперь можно приступить к монтажу дымохода. Сначала следует обработать герметиком все внутренние швы дымохода. Затем начинают сборку его элементов снизу вверх. К местах стыков отдельных элементов дымохода наносится по кругу двойной слой герметика. Вначале соединяют внутренний контур, а затем наружный. При этом верхний элемент внутреннего контура должен входить внутрь нижнего элемента, а не наоборот. Это предотвратит попадание конденсата на утеплитель. Наружный контур фиксируют заклепками, затем стыки и заклепки проклеивают алюминиевым скотчем. При этом необходимо следить, чтобы стыки элементов дымохода не попадали под толщу перекрытия.

Обратите внимание! Утеплитель в местах стыка прилегает не всегда достаточно плотно. В процессе эксплуатации может происходить достаточно сильное нагревание наружного контура. Избежать этой проблемы можно, если в местах стыков положить дополнительный слой утеплителя.

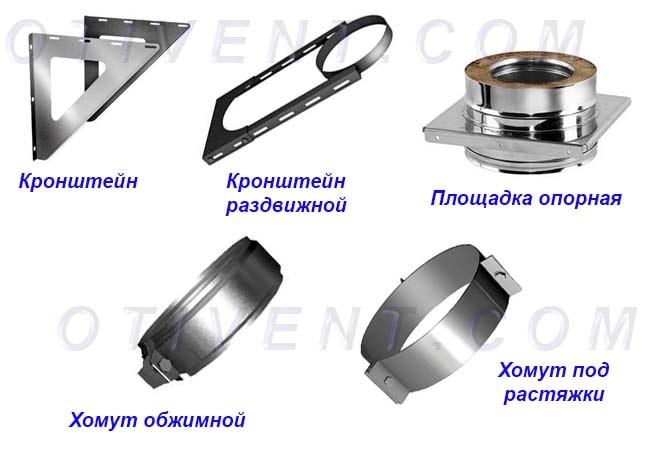

Особого внимания заслуживает правильное крепление дымохода. Чтобы зафиксировать трубу, наружный контур обжимают специальным хомутом, который фиксируется заклепками. Затем хомут закрепляется на перекрытии с помощью специального уголка и крепежных болтов. При этом основной вес каминного дымохода должен приходиться не на основание каминной вставки, а на хомуты и уголки, закрепленные на перекрытиях.

После того, как завершено соединение элементов стального дымохода для камина с помощью герметика и заклепок, место соединения обматывают алюминиевым скотчем

При креплении стального дымохода следует учесть возможность теплового расширения металла при нагревании. Чтобы компенсировать этот процесс, в нижней части первой секции каминного дымохода следует установить специальный гибкий элемент. Если такая деталь отсутствует, необходимо при закреплении хомутов на уголках предусмотреть люфт примерно в 1-1,5 см, чтобы обеспечить возможность хода конструкции при тепловом расширении. Если же контур дымохода будет закреплен жестко, то в процессе эксплуатации нижняя секция конструкции будет выдавливаться вниз, что может привести к порче оборудования.

Как говориться, лучше один раз увидеть, чем сто раз услышать. Поэтому приводим видео с полезными советами от опытного печника:

Похожие записи: Устройство дымохода в частном доме: обзор вариантов + требования и правила к монтажу Разводка и монтаж сантехники своими руками: общие положения и полезные советы Печное отопление с водяным контуром для частного дома — общие положения

Кирпичный дымоход на крыше

Правильно установленная печная труба из кирпича помогает не только усилить тягу и сделать процесс горения более продуктивным, но и отвести дымовые газы на безопасную высоту. Важно помнить, что кирпич для трубы должен быть высокого качества, чтобы возведенный дымоход на крыше прослужил долго и не разрушился под влиянием негативных внешних факторов. Чтобы кладка была ровной и соответствовала заданным параметрам, нужно предварительно составить план, чертежи, произвести расчет материала.

Общие правила

Установку кирпичного дымохода на крыше дома необходимо планировать заранее. Поэтому помимо обустройства печки или камина, следует детально продумать, как вывести дымовую трубу на улицу.

По правилам печь возводится на том участке, где фундамент надежно укреплен, ведь у печной конструкции внушительный вес и, если основание под него не предусмотрено, есть риск того, что фундамент не выдержит нагрузки.

Поэтому составляя план и чертеж, важно предусмотреть, что в месте, где будет установлена печь и идти проход через крышу, кровля не должна содержать густо расположенных стропил и балок. Кроме этого, на участке расположения дымовых труб запрещено прокладывать коммуникации.

Эффективность функционирования печного дымохода на крыше прямо зависит от ее длины и прямизны. Тяга обеспечивается намного лучше, если выполнить прямой дымоход достаточной длины. Однако такое устройство менее производительно. Поэтому чтобы обеспечить хорошую тягу в любой разновидности конструкции, важно разместить трубу как можно ближе к коньку, что обеспечит всесторонний обдув дымохода. Немаловажным этапом обустройства дымоотвода является его защита от конденсата. Для утепления предпочтение отдается оцинкованному железу и базальной вате.

Если опыта в возведении кирпичной трубы на крыше нет, ознакомиться с важными моментами поможет видео:

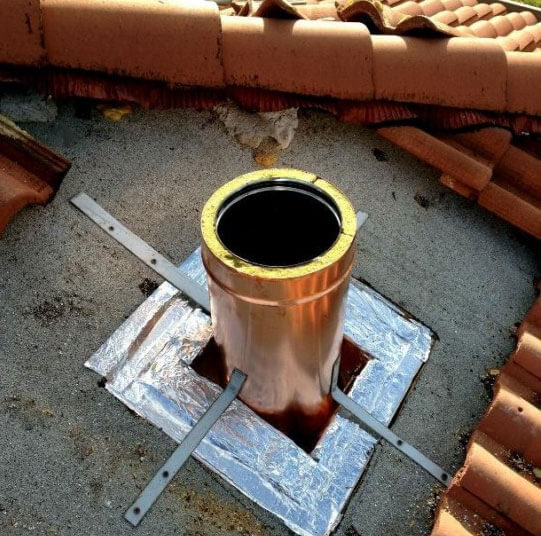

Особенности вывода дымохода через крышу

Установка трубы на кровле — ответственная работа. Однако, помимо правильного формирования выхода и кладки порядовки важно выполнить еще такие задачи:

Безопасность конструкции зависит от соблюдения противопожарного зазора.

• Обеспечить в помещении, расположенном вокруг дымохода, надежную влагозащиту. Поэтому без гидроизоляции не обойтись, в противном случае помещение будет постоянно мокнуть от дождя или талых вод.
• Сделать трубу пожаробезопасной. Если дымоход выстроен из горючих материалов, в обязательном порядке оставляется противопожарный зазор размером 15—25 см. В случае когда основа изготовлена из пожаробезопасных материалов для зазора достаточно 2—3 см.

Немаловажным этапом является крышная разделка прямоугольной трубы. Для разделки кирпичной конструкции через металлочерепицу используются специальные элементы, такие как металлический фартук, галстук, профиля. Обязательно осуществляется герметизация. Место стыка можно замазать специальным герметиком либо обклеить обход самоклеящейся битумной пленкой.

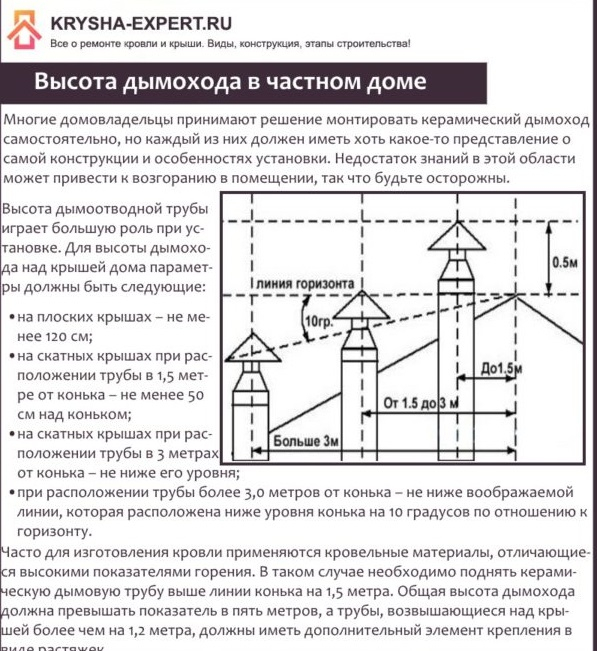

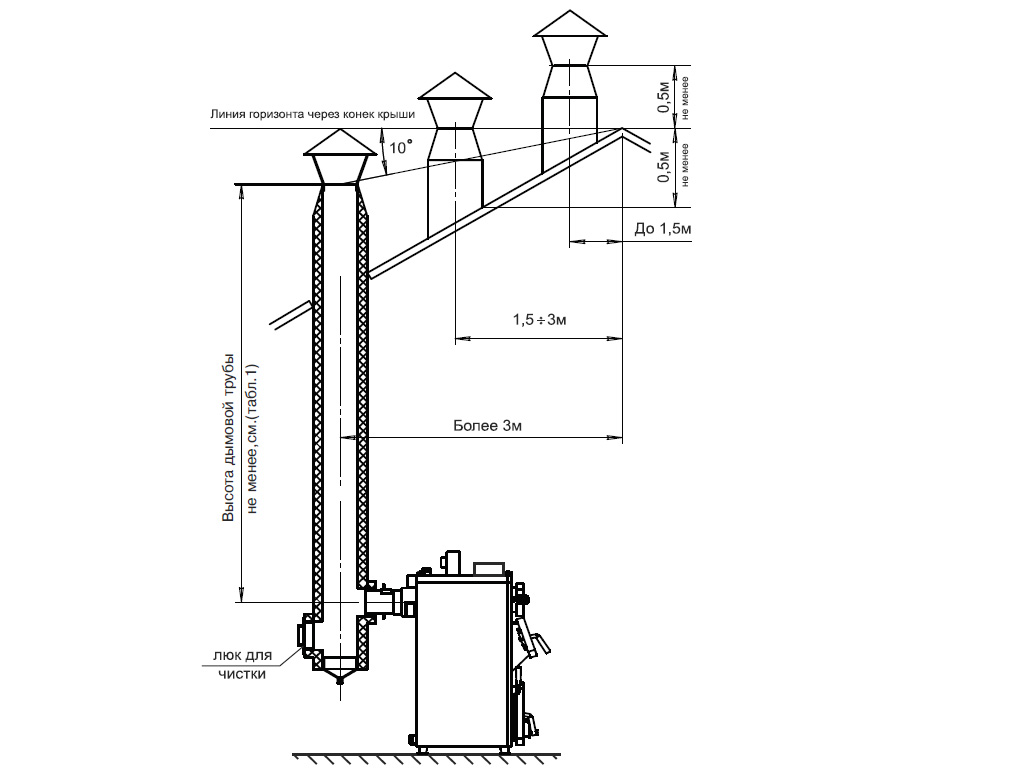

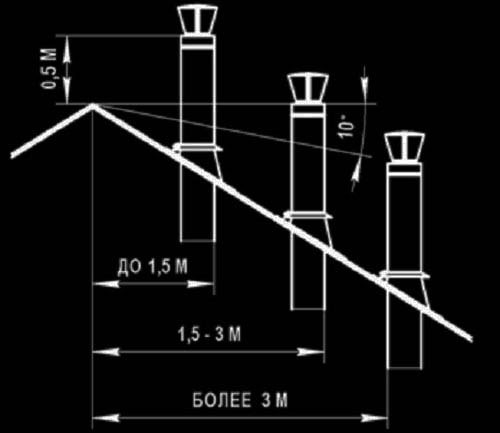

Какой должна быть высота от конька?

Правильный расчет высоты дымохода обеспечивает хорошую тягу при горении. Требования к длине трубы такие:

Если трубу относительно конька расположить правильно, то она будет выполнять свою функцию оптимально.

• Дымоход возведен на удалении в 1,5 м от конька. Край трубы должен выступать выше крыши минимум на полметра.
• Удаленность 1,5—3 м. Край дымохода устанавливается с коньком на одном уровне.
• Удаленность более 3 м от конька. Конструкция возводится ниже него на 10°.

Как выполнить расчет?

Чтобы правильно возвести кирпичную трубу на крыше, необходимо рассчитать 2 главных параметра:

• Сечение. Используется формула: квадрат требуемой величины = 4*объем газов / Пи*скорость движения газов в трубе. Избежать сложных расчетов поможет таблица:
• Высота печной трубы. Определяется исходя из места ее расположения относительно конька. Основные требования представлены на рисунке:

Этапы работы

При монтаже конструкции необходимо использовать асбест.

Кирпичную печную трубу необходимо установить на прочное основание, монтаж выполняется с применением таких материалов:

• цемент;
• кирпич;
• лист асбеста;
• герметик.

В месте присоединения дымохода монтируется изоляционный слой из листа асбеста. Каждая последующая порядовка кладется в шахматном порядке по отношению к предыдущей. Важна тщательная заделка и расшивка швов. В месте, где дымоход переходит из потолка на крышу, кладка уплотняется, так как внешний диаметр конструкции увеличивается, при этом сечение внутри газохода равно его длине.

Когда дымовая труба будет подходить к крыше, дополнительно устанавливаются опоры, главная задача которых — укрепление несущей конструкции. Немаловажно правильно обустроить выход дымохода на кровлю. Для этих целей используется металлический фартук. Над крышей допустимо расположить минимум 9 рядов кладки. Для защиты дымоотводной конструкции от природных осадков в виде снега или дождя используется оголовок, который крепится на верху дымоходного канала. Соблюдая эти несложные правила, удастся возвести крепкий, надежный и функциональный кирпичный дымоход на крыше.

Отделка и облицовка дымохода внутри дома

Помимо своих классических технологических функций, дымоход должен и отвечать эстетическому оформлению помещения, не нарушая при этом дизайна, особенно это касается внутренних помещений. Помните, что отделку дымохода внутри дома нужно проводить не только из соотношения красивого материала и внешнего вида, но еще помнить о пожарной и строительной норме регламента.

Традиционные методы отделки

Обшивка вашего дымохода может выполняться совершено разнообразным материалом.

Но, учитывайте, что помимо самого облицовочного материала понадобиться и изготовление специального корпуса, обрешетки или короба для дымохода, в частности это касается керамических и металлических конструкций.

К примеру, для жести зачастую используют легкую плитку разных фракций и габаритов, в зависимости от самих конструкций. А что касается кирпичных сооружений, то здесь, безусловно, предпочтение отдается облицовочному кирпичу, мрамору и плитке.

Хотя на самом деле, ассортимент облицовочных элементов огромный. Самым традиционным за все время существования подобных конструкций, считалась классическая штукатурка, которая может выполняться для всех типов каналов, с некоторой оговоркой по приобретаемому раствору.

Облицовка печи и дымохода керамической плиткой

Современные методы отделки дымоходов

Облицовка дымохода внутри дома, может выполняться одним из представленных способов:

• Штукатуркой, как классической, так и вариациями венецианской или мраморной.
• Диким камнем.
• Клинкерным кирпичом.
• Облицовочным сланцем.

Как видим, выбор достаточно обширный, далее поговорим о каждом предложении отдельно.

Клинкерный кирпич и плитка

Облицовка таким способом является наиболее практичной, с точки зрения длительной эксплуатации каналов.

Во время использования трубы дымохода, подобные материалы стойко переносят климатические перепады температур, воздействие осадков и тому подобное.

Кроме того, благодаря высокой механической стойкости плитку можно использовать не только внутри, но даже снаружи, а именно на оголовках, под кровлей дымохода на крыше.

Облицовка камина и дымохода клинкерным кирпичом

Штукатурка

Штукатурка чаще применяется, ввиду своей, относительной дешевизны и не требовательности. Как правило, сочетают классические цвета, подбирая мягкие тонна, под дизайн комнаты.

Кроме того, можно создавать разнообразные узоры, сочетая цветовую гамму. В доме использовать штукатурку можно без опасения, однако используя её же на улице, имейте виду особенности смеси.

Не каждый раствор подходит для уличной облицовки, ввиду температурных особенностей и механического износа.

Природный облицовочный сланец

Подобный материал можно использовать без опасений даже на улице, виду своего природного происхождения подобные элементы стойко переносят все шалости погоды.

Кроме того, у них хороший запас прочности в отношении механических повреждений. Отлично сочетаются на кирпичных и керамических трубах.

Особое внимание уделяйте раствору либо клею, чтобы он был огнестойким и мог переносить в случае необходимости высокие перепады температур.

Облицовка диким камнем

Такой материал придает дому аристократичного вида и позволяет его владельцу выделить свое жилище из серой и однообразной массы других строений.

При использовании облицовочного камня особое внимание уделяйте замазке всех швов, особенно это касается внутренней отделки.

Но, зачастую дикий камень распространен, как средство облицовки именно снаружи, виду его естественного и презентабельного вида. Кроме того, порог износостойкости у таких элементов также удивляет.

Обложенный камнем дымоход на втором этаже.

Мраморная штукатурка

Это крошка, где частицы мелких камешков замешиваются в растворе.

Облицовка, таким образом, допустима только внутри зданий, так как крошка не любит воздействия холодных температур.

Отлично сочетается с каминами и традиционными печами, особенно если дополнительно отделана кухонная зона из такой крошки, не говоря уже о кирпичных дымоходах.

Венецианская штукатурка

В продаже представляет собой белый порошок, который при нанесение нужно растворять в воде. По желанию можно добавлять разные цвета, отчего богатый выбор оттенков.

Учитывайте, что декоративная облицовка должна выполняться на заранее подготовленное основание – штукатурку.

После нанесения (используют шпатель) рекомендуется просушить феном.

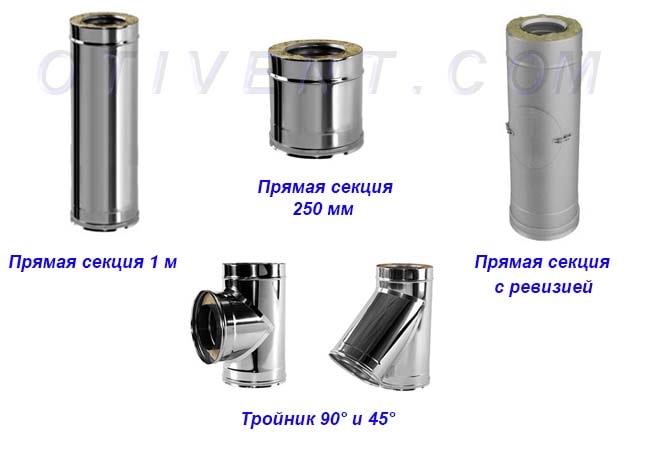

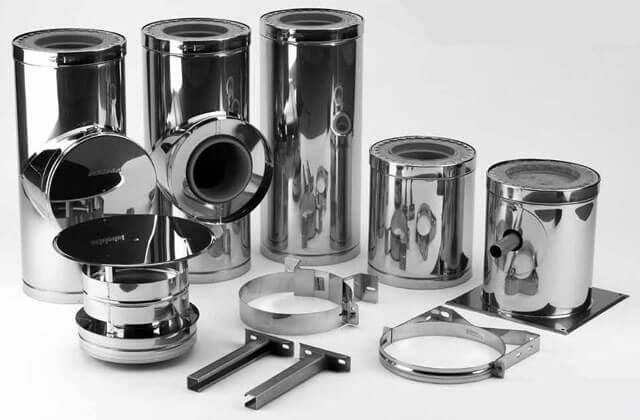

Двухслойные стальные дымовые трубы

На российском рынке предлагают фирмы Schiedel, Jeremias, Raab и Rosinox (Германия), Fineline (Венгрия), Camin Wierer (Италия) и другие. Из российских изготовителей аналогичной продукции можно упомянуть компании «ДомоТехника» и «Элитс».

Для поквартирного теплоснабжения в многоэтажных домах ведущие производители дымоходов рекомендуют систему LAS (воздух-газ). В данном случае дымовые газы удаляются по внутренней трубе, а воздух, необходимый для горения топлива, подается к котлу по каналу между ней и стенками шахты. Применение LAS делает возможной эксплуатацию газовых отопительных агрегатов в режиме, независимом от воздухообмена в помещении, то есть такой подход в наибольшей степени соответствует требованиям СНиП 41-01-2003 (п. 6.2.2), которые предписывают устанавливать в квартирах генераторы тепла исключительно с закрытыми камерами сгорания. Данную продукцию, выпускаемую из полимерных материалов, на российском рынке предлагает, в частности, компания Viessmann.

Становящиеся все более популярными конденсационные котлы полезно используют скрытую теплоту дымовых газов, температура которых в результате понижается до такой степени, что нельзя исключать выпадения конденсата в дымоходе даже при хорошей теплоизоляции последнего. В качестве средства борьбы с коррозией внутренних стенок дымоходных труб компания Fineline рекомедует применять полимерный вкладыш Furanflex, имеющий цельнокроеную структуру. Это приспособление подходит для защиты кирпичных и стальных каналов любой длины, а его монтаж осуществляется без разламывания стены. В то же время полимеры не выдерживают высоких температур, из-за чего не могут использоваться для отвода дымовых газов от печных и каминных топок.

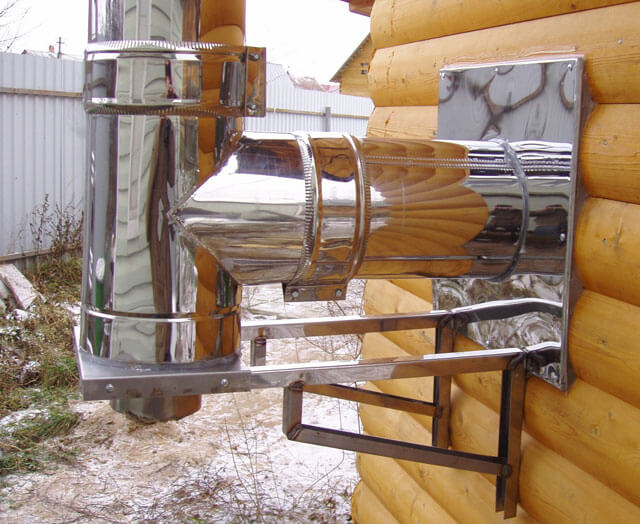

При монтаже стального дымохода на выходе конструкции из стены необходимо установить дополнительное крепление, причем колена и отводы не являются опорными элементами, их нельзя прижимать к внешним поверхностям здания

Устойчивость к воздействию влажности и химически агрессивной среды — главное преимущество современных керамических дымоходных систем, которые пригодны для работы с любыми разновидностями отопительного оборудования. Изготовленная из высококачественной технической керамики дымовая труба невосприимчива к влаге, кислотам и перепадам температур, выдерживая до 1250°C. Такие дымоходы монтируются из керамических блоков, а надежное газоплотное соединение обеспечивается самой конструкцией канала в сочетании со специальным герметиком. Недостатками подобных систем являются их относительно большая масса, объем, а также высокая стоимость.

Облицовка дымоходных труб и специальные колпаки

Одним из способов отделки является облицовка. Для этого используют природный или искусственный камень, но данный вариант не практичен. Объясняется это тем, что часто с некачественного кирпича срывается облицовка, при этом вместе с верхним слоем керамики, что портит кровлю. Если же кирпич качественный и красивый, закрывать его нет смысла.

Когда обшивка тяжелая, ее следует зафиксировать не только с помощью клеевого состава, но и метизами. Для этой цели задействуют металлические скобки или дюбель — гвозди напрямую через каменные плитки.

Чтобы защитить вентиляционные каналы от атмосферных неприятностей на оголовках труб устанавливают защитные колпаки. Они снижают силу тяги, поэтому их размер не должен быть чересчур большим. При этом расстояние от верха трубы до нижней точки колпака нужно делать не менее 15 сантиметров. Форма данного изделия и материал его изготовления могут быть самыми разными.

Чтобы защитить коммуникации от попадания в них птиц в отверстиях труб желательно поместить решетку или сетку.

Облицовка дымоходов

Для безопасной эксплуатации системы отопления выполняется изоляция кирпичного дымохода. За счет современных материалов облицовка сооружения предотвращает перегрев прилегающих конструкций и стен, придает дымоходу устойчивость к негативному воздействию внешней среды, создает привлекательный дизайнерский эффект. Трубу проводят вдоль наружной стены либо частично монтируют в помещении.

Свойства материалов для отделки дымохода

Облицовка дымоходов кирпичом предполагает использование материалов, которые надежно изолируют помещение от продуктов сгорания и не нарушат гармонию интерьера. Наружная отделка трубы разрабатывается не только для предотвращения воспламенения крыши, многие элементы которой выполняются из дерева, но и с целью минимизации воздействия внешней среды на сооружение.

Материалы для изоляции внутри дома

Для кладки дымового отвода используют термостойкие кирпичи, внутри стены также применяют блоки из керамзитобетона. Изоляция дымохода сводится к отделке сооружения огнеупорными материалами: клинкерным камнем или плиткой, кафельной плиткой, природным камнем, специальной штукатуркой. Укладка огнеупорной отделки предусматривает доступ к чистке трубы от продуктов сгорания.

Отделка плиткой

Для внутренних отделочных работ можно использовать кафельную плитку.

Для облицовки дымохода используют ту же фактуру, что и для печи или камина. Самым дорогим и трудоемким считается способ отделки изразцами, которые изготавливаются под заказ. Природный камень повышает теплоотдачу. На рынке строительных материалов представлен широкий ассортимент кафельной плитки разных оттенков и узоров. Такой способ отделки наименее затратный.

Материалы для изоляции дымохода снаружи дома

Отделка труб на крыше проводится для защиты сооружения от негативного воздействия окружающей среды: осадков, ветра, перепадов температуры. Горячий воздух внутри дымохода и холодный снаружи провоцируют образование конденсата, который впоследствии разрушает трубу. С помощью огнеупорных материалов конструкции придают прочность, утепляют, изолируют.

Чтобы не нарушить целостность крыши и предотвратить загрязнение, лучше обшить дымоходную трубу до укладки кровельных материалов.

Клинкерная плитка или кирпич

Применяется для отделки любой части дымохода. Рекомендуется использовать полнотелый кирпич, который ложится на специальный раствор для клинкера. Такой камень обладает высокой прочностью и устойчивостью к резкой смене температуры. Облицовка кирпичной трубы получается ровная и эстетически привлекательная. Если наружная часть дымохода высокая, используют плитку.

Отделка штукатуркой

Со стороны улицы конструкцию можно оштукатурить.

Легкий способ облицовки дымохода. Штукатурка бывает разных оттенков и подходит к любым покрытиям кровли. Чтобы заштукатурить сооружение, используют цементный раствор. Для устойчивости отделки применяют другую основу: силиконовую, акриловую, силикатную, минеральную. Рекомендуется оштукатурить дымоход с последующим нанесением краски, которая защитит отделку от воздействия влаги.

Цементно-волокнистые плиты

Легкие огнеупорные материалы, для которых характерна высокая прочность. Дымоход из таких плит будет оригинальным украшением дома. Экологически чистый материал представлен в разнообразных цветах фактуры. Сланцевые плиты имеют графитный оттенок и форму чешуи, дуги либо многоугольника. Отделка профнастилом выглядит современно, применяется для крыши и дымохода.

Последовательность работ

Общая технология внутренней облицовки сводится к нескольким этапам:

1. Подготовить огнестойкий клей, затирку и выбранную для декора плитку.
2. Замочить в воде плитку примерно на четверть часа.
3. Развести клей согласно инструкции.
4. Обмазать клеящим веществом на поверхность плитки и дымохода.
5. Прикрепить отделочный материал к основе.
6. Зафиксировать отступы между плиткой временными пластиковыми креплениями.
7. Изъят фиксаторы после застывания клея.
8. Заполнить швы затиркой, она высохнет через несколько дней.

Для уличной части постройки можно использовать профлист.

Для отделки той части дымохода, которая находится на улице, часто используют профлисты, что крепятся на саморезы. Запрещено использовать виниловый сайдинг, который деформируется от высокой температуры. Последовательность работ для отделки штукатуркой и плиткой:

1. Очистить и прогрунтовать поверхность.
2. Армировать трубу оцинкованной металлической сеткой.
3. Нанести раствор из цемента и керамзитного песка.
4. Оштукатурить поверхность (прикрепить клинкерную плитку или натуральный камень), соблюдая порядок действий внутренней облицовки.

Проблемы, которые возникают во время облицовки

Прежде всего следует обратить внимание на соблюдение герметичности в стыке трубы и кровли, при нарушении технологии внутрь проникает вода и мусор. После завершения отделочных работ важно установить над дымоходом защитный колпак, что не нарушит тягу. Иногда его забывают монтировать, в результате труба деформируется из-за осадков. Отделочные материалы должны быть устойчивы к высокой температуре и ее перепадам, обладать антикоррозийными свойствами. Часто вместо термостойкой штукатурки выбирают обычную и покрытие рушится.

Обработка дымохода выполняет много функций, прежде всего обеспечивает безопасность эксплуатации индивидуального отопления. Во время облицовочных работ применяются разнообразные огнестойкие материалы, выбор которых зависит от вида топки и дизайна дома. На каждом этапе отделки важно соблюдать технологию, чтобы продлить срок действия конструкции и обезопасить прилегающие элементы строения.

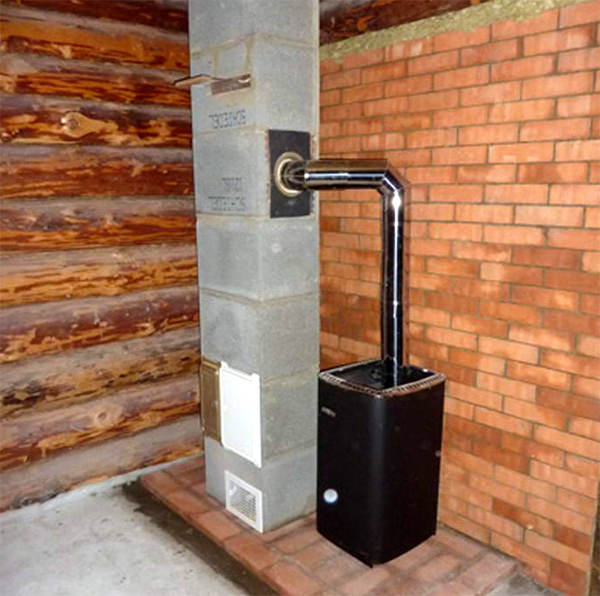

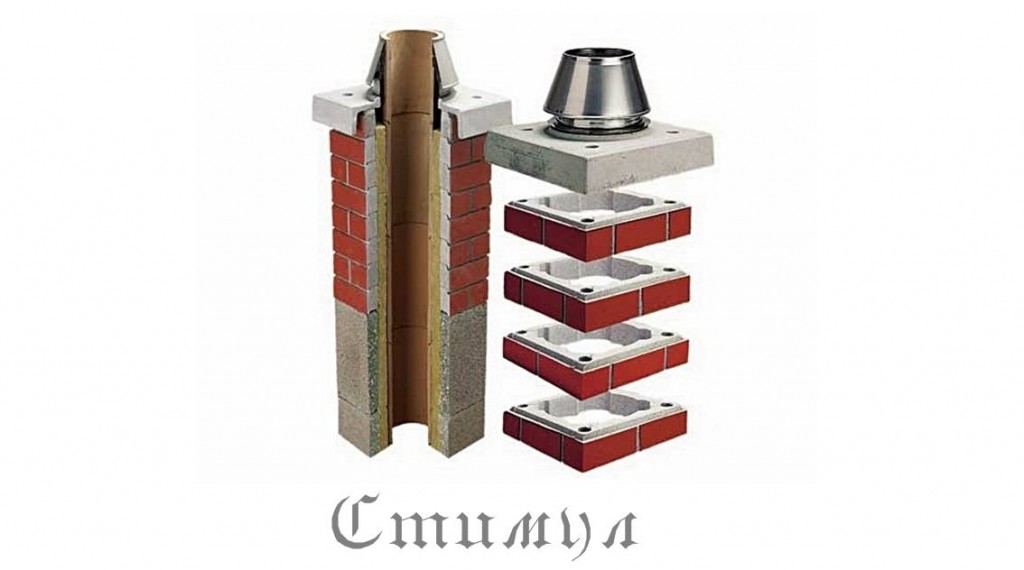

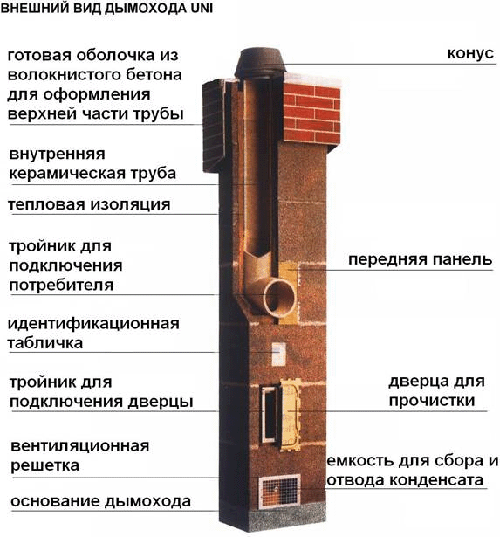

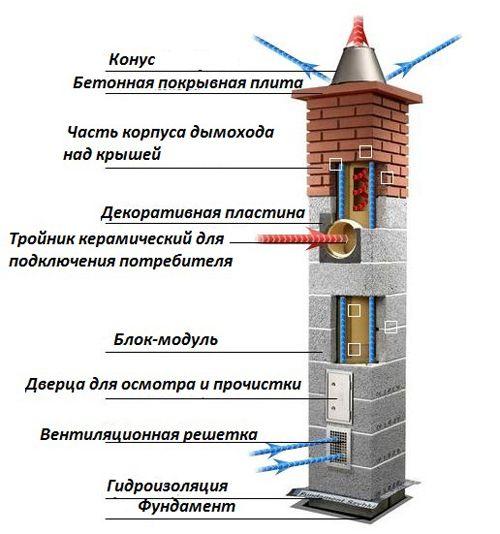

Дымоходы блочные керамические

Основой для вентиляционных каналов в таком керамическом дымоходе выступают блоки, производимые из легкого бетона. Широкий ассортимент данной продукции позволяет без труда подобрать требуемые параметры.

Чтобы блоки соединить, используют процесс вертикального армирования. Внутрь них вставляют керамическую трубу для камина и помещают теплоизоляцию, изготовленную из негорючих материалов.

Технология проведения монтажных работ в данном случае зависит от особенностей устанавливаемой конструкции и поэтому применение общепринятых правил будет неуместно.

К плюсам такого типа дымоходов для каминов относятся:

• быстрый монтаж и сборка;
• продолжительный срок эксплуатации;
• высокий КПД;
• широкий выбор блоков для придания каналам дымоотведения нужной конфигурации;
• наличие возможности прочищать систему вывода дыма через специальные отверстия. Их наличие в нижней части конструкции также помогает конденсату свободно стекать.

Из недостатков керамической трубы для дымохода камина можно назвать:

• относительно невысокую цену;
• длительные сроки поставки, поскольку такие конструкции в большинстве случаев производятся за границей.

Даже с учетом недостатков, трубы каминные керамические считаются безусловными лидерами среди аналогичной продукции.

Выбор материалов для отделки на крыше

При определении материала, который будет использоваться при отделке крыши, необходимо обращать внимание на его функции со стороны защиты дымохода. Во время эксплуатации на этот материал будут воздействовать следующие факторы:

• ветер;
• высокая температура;
• осадки;
• перепады температуры;
• солнечные лучи.

Одной из причин установки отделки дымохода является образование конденсата из-за разницы температур в трубе при работе и в атмосфере. При бездействии такой конденсат разрушит не только трубу, но и стропильную систему. Чтобы предотвратить возникновение такой ситуации, специалисты работают с причиной возникновения, для чего создают хорошее утепление, куда входит и облицовка дымохода на крыше.

Отделка дымохода Источник

Любой из выбранных материалов обязательно должен быть устойчивым к воздействию атмосферы (осадки, ветер) и быть износостойким. По этим параметрам для отделки трубы на крыше подходят следующие материалы:

• готовые решения;
• декоративный кирпич;
• кровельные материалы;
• плитка;
• плиты из цемента.

Также можно встретить, как для этих целей используется профнастил. Причина распространения отделки трубы на крыше профнастилом объясняется долговечностью и отличными защитными свойствами. Легкость, простота монтажа и эстетичный вид привлекают многих владельцев домов.

Защитные фартуки из профнастила Источник

Смотрите также: Компании, специализирующиеся на отделочных и кровельных материалах.

Готовые конструкции представляют собой специальные защитные фартуки. Они изготавливаются из резины и других материалов, которые вместе обеспечивают хорошую гидро- и теплоизоляцию. Благодаря разнообразию вариантов, при возведении трубы можно выбрать готовую конструкцию, которая идеально будет подходить под дизайн здания.

Облицовка дымоходных труб и специальные колпаки

Одним из способов отделки является облицовка. Для этого используют природный или искусственный камень, но данный вариант не практичен. Объясняется это тем, что часто с некачественного кирпича срывается облицовка, при этом вместе с верхним слоем керамики, что портит кровлю. Если же кирпич качественный и красивый, закрывать его нет смысла.

Когда обшивка тяжелая, ее следует зафиксировать не только с помощью клеевого состава, но и метизами. Для этой цели задействуют металлические скобки или дюбель — гвозди напрямую через каменные плитки.

Чтобы защитить вентиляционные каналы от атмосферных неприятностей на оголовках труб устанавливают защитные колпаки. Они снижают силу тяги, поэтому их размер не должен быть чересчур большим. При этом расстояние от верха трубы до нижней точки колпака нужно делать не менее 15 сантиметров. Форма данного изделия и материал его изготовления могут быть самыми разными.

Выбор дымохода

Перед тем как вывести дымоход через стену, необходимо решить, устройство какого именно типа дымохода вы собираетесь применять.

На рынке представлено множество вариаций, но не все из них подходят под монтаж для деревянного дома. Среди наиболее востребованных систем следует выделить две.

1. Одностенные дымоходные системы. Их изготавливают из оцинкованной листовой или нержавеющей стали. Одностенные системы обладают одним существенным преимуществом — доступная цена. Этот вариант хорошо подойдет для недорогих загородных домиков или дачи. Но если вы вложили в дома немалую сумму, тогда от данной идеи лучше отказаться, поскольку одностенные стальные дымоходы не отличаются длительным сроком службы. Помимо этого, потребуется организовать высокоэффективную теплоизоляцию. Помимо металлических труб, одностенные системы часто выполняют из керамических и полимерных аналогов. Но их стоимость выше.
2. Двустенные дымоходы. Двустенные дымоходы или сэндвич системы — это оптимальное решение для деревянного дома. Особенность конструкции заключается в низкой теплопроводности и многослойности. Устройство двустенного дымохода включает две трубы разного диаметра, которые располагаются внутри друг друга, и теплоизоляционный материал, заполняющий промежуточное пространство между трубами. Выбирая подобное устройство для частного дома, приобретайте обязательное с соединением типа мама-папа. В продаже доступны конструкции с фланцевым соединением, но они больше подходят для промышленных целей.

Советы по монтажу

Чтобы правильно выполнить монтаж, применяя одностенные или двустенные дымоходные системы, придерживайтесь некоторых рекомендаций. Ваш главный ориентир — это инструкция к отопительному оборудованию, дымоход для которого вы собираетесь организовать своими руками.

1. Сделайте разметку на стене, ориентируясь по уровню отвода от отопительного котла или печи.
2. Согласно разметке в стене проделывается отверстие. Причем его диаметр должен в полтора раза превосходить диаметр канала дымохода. Это требуется для того, чтобы между дымоходом и деревянной стеной установить проходной стакан.
3. В полученное отверстие вставляется патрубок. Один его конец монтируется на отопительное оборудование, а второй идет на тройник. Тройник — незаменимая вещь, позволяющая организовать эффективный отвод конденсата.
4. В пространство между стеной деревянного дома и патрубком образуется пустота, заполняемая теплоизоляционным материалом.
5. Сверху изоляции монтируется кожух из жести.
6. На патрубке закреплен уже тройник, с наружной стороны которого устанавливается труба, направленная вертикально.
7. Если крыша двухскатная, труба должна доходить до конька. Если крыша плоская, конец трубы дымохода будет возвышаться над ней минимум на 50 сантиметров.
8. Никогда не выполняйте монтаж трубы дымохода вплотную к стенам деревянного дома. Расстояние между элементами составляет минимум 20 сантиметров. Чтобы добиться нужного расстояния, используйте крепежные кронштейны.

Провести через стены деревянного дома дымоотводные каналы не сложно, если грамотно выполнить проход, использовать эффективные теплоизоляционные материалы и применить дымоотвод соответствующего качества. Монтаж часто осуществляется своими руками.

Обязательно прочтите эти материалы:

• Подключение печи к дымоходу
• Соединение котла с дымоходом
• Инструкция котлов Протерм

Как устанавливать дымоходы из нержавейки или чугуна

Самым дешевым и простым способом устройства дымохода станет монтаж металлической трубы. Вся установка делится на несколько последовательных этапов:

1. Сначала вы готовите канал под дымовую трубу.
2. Затем вы собственно устанавливаете дымоход.
3. И на заключительном этапе вы монтируете вокруг трубы изоляцию.

Канал под дымовую металлическую трубу должен примерно в полтора раза превышать ее диаметр. В этом случае у вас останется пространство для изоляции.

монтаж дымохода из нержавейки

Собственно металлический дымоход состоит из следующих составных частей: металлической трубы, переходников для монтажа колет, оголовка и конденсатора. В ряде конструкций дымоходом устанавливается шибер – узел, увеличивающий тягу в системе.

На начальном этапе установки дымохода вам необходимо подогнать трубы по длине. Далее получившуюся конструкцию размещает в заблаговременно подготовленном канале. После этого с системе подключается конденсатор и сам отопительный прибор (печка или котел). На финальном этапе устанавливается оголовок.

Для того, чтобы жестко зафиксировать трубу, ее необходимо крепить к стене не реже, чем через каждые полтора метра.

При монтаже стальных и чугунных труб необходимо предусмотреть качественную теплоизоляцию дымохода. Только в этом случае вы сможете избежать возгорания перекрытий и прилегающих к ним конструкций из-за внезапно прохудившейся трубы. Для изоляции металлического дымохода лучше всего применить классический способ – огнеупорную глину. Но в крайнем случае можно использовать и специальную огнеупорную пену.

Также с помощью глины можно произвести и декорирование мест стыков дымохода из металлической трубы с перекрытиями и крышей.

стык металлического дымохода с перекрытием

Если вы используете металлическую трубу, то ее необходимо фиксировать к перекрытию и стенам крепежными элементами уже через каждые полметра. Вызвано это большим весом таких труб дымохода. Кроме того, посадочные отверстия выполняются шире – примерно на два диаметра трубы.

Чугунная труба прослужит в качестве дымохода дольше, но ее монтаж сопряжен с определенными трудностями. Так резать такую трубу можно только с помощью болгарки.

Сэндвич-дымоходы, изготовленные из нескольких материалом идут на смену обычным металлическим трубам. Многослойная конструкция позволяет качественно изолировать перекрытия от нагревания продуктами сгорания печи. При установке такого дымохода не требуется дополнительная изоляция, вследствие чего посадочные отверстия можно делать практически равными диаметру трубы.

При монтаже металлических труб они входят друг в друга как матрешки и для соединения колен труды не требуется дополнительной фиксации. В дымоходах-сэндвичах колена трубы необходимо соединять между собой при помощи специального строительного клея. Кроме фиксации колен, строительный клей также предотвращает проникновение дыма в помещения.

Сэндвич-трубы очень чувствительны к образованию конденсата из атмосферной влаги, поэтому их не рекомендуется использовать при монтаже наружных дымоходов. Внутри же здания такая труба может прослужить до 70 лет.

Самым оптимальным материалом для изготовления наружного печного дымохода будет труба, изготовленная из нержавеющего металла. Она немного весит и хорошо обрабатывается самыми простыми инструментами.

Для того, чтобы смонтировать наружный дымоход из нержавеющей трубы проведите следующие работы:

• Пробейте в прилегающей к котлу трубе отверстие. Оно должно распологаться не ниже, чем в полуметре от верхней части котла.
• Разместите на наружной стене крепежные элементы в метре друг от друга.
• Подсоедините входную часть дымохода к отопительному прибору.
• Выведите изогнутое колено трубы из помещения.
• Смонтируйте конденсатор.
• Зафиксируйте трубу на стене.
• Установите оголовок и защиту дымохода.

Как правильно установить дымоход для современного камина?

Камин в частном доме может использоваться как основной или дополнительный источник тепла для обогрева жилых помещений. Как открытый тип отопительного оборудования, камин предполагает наличие пламени, которое передает тепло непосредственно в комнату через воздух.

Для горения топлива необходимо постоянное поступление кислорода и отведение продуктов сгорания – дыма, углекислого газа, сажи и копоти. Обе эти функции берет на себя дымоход, который очень важно спроектировать и установить правильно.

Как правильно расположить дымовой канал

О расположении дымового канала желательно позаботиться еще на стадии проектирования или строительства дома. Это позволит свести к минимуму затраты времени и материалов на сооружение шахты для дымохода, его герметизацию и облицовку.

Если устройство камина планируется уже в процессе эксплуатации здания, необходимо обратиться к инженеру, чтобы тот разработал схему расположения камина и дымохода с учетом особенностей планировки дома.

Если дымоход будет расположен внутри здания, желательно устанавливать его в теплом помещении. При установке возле холодной несущей стены или снаружи дома его необходимо утеплить.

Важно! Установка дымохода происходит только после монтажа топки камина. Топка должна располагаться минимум в 15 см от стены. Саму стену возле камина необходимо дополнительно изолировать с помощью фольгированной базальтовой ваты.

Дымосборник камина должен быть строго вертикальным, т.е. находиться на одной оси с топкой. Ось дымохода также должна совпадать с осью дымосборника. Чтобы убедиться в корректной установке конструкции, необходимо воспользоваться отвесом или уровнем.

Примеры герметизации дымохода

Использование подручных средств для герметизации дымохода давно неактуально. Рынок стройматериалов переполнен разными готовыми решениями данного вопроса.

• Для квадратных или прямоугольных форм труб можно приобрести или сделать самостоятельно металлический фартук, представляющий собой уголки из оцинкованной металлической, свинцовой или алюминиевой ленты. На рисунке наглядно показаны его формы. Он крепится к дымоходу и под кровельным материалом — профнастилом, шифером или металлочерепицей.
• Круглый дымоход на кровле легко загерметизировать при помощи резинового уплотнителя. Он плотно прилегает к окружности трубы любого диаметра, а его основание крепится саморезами к любому кровельному материалу.
• Существуют другие материалы для герметизации дымохода, но менее элегантные и эстетичные, как первые два варианта. К таким относятся мембранные ленты. Они приклеиваются к трубе и кровле, защищая от попадания влаги внутрь кровельного пирога через щели.
• Для лучшей изоляции от протекания следует воспользоваться несколькими изоляционными материалами одновременно.

Установка и отделка дымохода на крыше — непростое и трудоемкое занятие. Только имеющий опыт и квалификацию печника мастер может установить дымоход по всем правилам нормативной документации СНиП, пожарной безопасности и здравоохранения.

Проход через перекрытие

Одной из главных задач дымоходной разделки является выполнение безопасного прохождения дымоходной трубы через перекрытие. При осуществлении прохода дымоходной трубы через межэтажное перекрытие с обеспечением защиты возгораемых конструкций используется проходной патрубок с дополнительной термоизоляцией или же увеличивается расстояние (теплоизоляция или воздушный зазор) от перекрытия до стен канала. На участке, где модульный дымоход проходит через перекрытие, стыки и соединения недопустимы.

Проход дымохода через перекрытие из железобетона должен быть устроен без разрыва канала, его заужения или изменений внутреннего сечения дымоходной трубы. Следует учитывать тот факт, что металлический дымоход может расшириться при нагревании.
