Ломаная крыша своими руками — тонкости правильной установки

Обзор мансардной крыши, особенности

Поскольку пространство мансардной крыши всё же является частью жилья, она имеет некоторые особенности. Стенами в таком помещении будут скаты кровли. В них должен быть заложен увеличенный слой теплоизоляции. Его количество зависит от климата региона, в котором вы проживаете, и пиковых показателей перепадов температуры.

Немаловажной является и гидроизоляция, ведь именно крыша защищает жилище от атмосферных осадков. Чаще всего она представляет собой плёночный материал, который защитит теплоизоляцию от попадания на неё влаги.

Третьим слоем такой конструкции служит изоляция от пара, который поступает из жилого помещения. Ввиду разницы температур, он может привести к образованию конденсата, капли которого со временем нанесут кровле существенный вред.

Существует мнение, что если наружный кровельный материал будет очень герметично установлен, как, например, бывает при использовании металлочерепицы, то в гидроизоляции нет необходимости. Это утверждение абсолютно неправдиво: «кровельный пирог» должен обязательно содержать в себе все три названных выше слоя.

Расчет крыши

Выполнение расчета подобной крыши, конечно, намного сложнее, чем в том случае, когда возводится обычная кровля, но и результат позволяет получить несоизмеримо больше. Стоит сказать, что без проведения расчетов строительство начинать не стоит, поскольку «на глаз» создать надежную крышу вряд ли получится.

При расчете конструкции необходимо вычислить количество кровельного материала, который потребуется и общую несущую способность балок стропильной системы. Первую цифру выяснить несложно, поскольку если известны габариты и типоразмеры крыши, то высчитать необходимое количество листов шифера или другого материала получится быстро. Чтобы вычислить несущую способность нужно знать, как сделать ломаную крышу, а также уточнить следующие параметры:

• удельный вес покрытия кровли;
• снеговая нагрузка;
• масса обрешетки (зависит от типа выбранной конструкции и сечения бруса);
• углы наклона скатов;
• длина стропил;
• шаг установки и сечение стропил.

Конечно, параметров много, но зная их все и имея минимальные навыки обращения с ПК можно использовать готовые программные пакеты, предназначенные для расчета крыш. После того, как все подсчеты произведены, можно начать закупку необходимых материалов.

Ломаная кровля – сделаем мансарду своей мечты!

В наши дни востребованностью пользуются многофункциональные частные дома, в которых обжитым является каждый квадратный метр площади. Особенно популярны жилые постройки с эксплуатируемыми круглогодично мансардами. Такие дома обычно накрываются специальными кровлями, способными создавать дополнительное и уютное пространство. Именно поэтому мансардные крыши, несмотря на объективную трудоемкость их возведения, интересуют многих людей.

Высокая функциональность и необычный внешний вид — главные достоинства данного типа крыш Рекомендуем

• Стропильная система для односкатной и двускатной крыши – расчеты, конструкция, виды
• Утепление мансардной крыши – комфортное жилье вместо чердака
• Как рассчитать оптимальный угол наклона крыши – простые вычисления

Основные достоинства интересующих нас кровельных конструкций таковы:

• рациональное использование имеющейся инфраструктуры дома;
• строительство мансарды может производиться без необходимости выселения жильцов и применения спецтехники;
• облик дома становится полностью завершенным, визуально постройка выглядит великолепно и достаточно оригинально;
• ощутимое расширение жилплощади за счет эксплуатации чердака;
• минимальные тепловые потери через крышу;
• возможность постройки мансарды с одним либо двумя уровнями.

Кроме того, ломаная крыша дает возможность реализовать человеку свои личные дизайнерские фантазии. Мансарды с такими кровлями несложно оснастить крупными по площади окнами, яркими витражами, получив действительно уютное помещение для всесезонной эксплуатации. А главное – можно забыть об обычных углах зданий и их традиционных кубических конфигурациях. Дизайн ломаной конструкции реально сделать практически любым! При этом финансовые расходы на строительство описываемой крыши значительно меньше трат, требующихся для обустройства полноценного дополнительного этажа дома.

Имеются у ломаных конструкций и определенные недостатки. Во-первых, потолок чердачного помещения имеет скошенную форму. Это уменьшает высоту стен. Во-вторых, во время снегопадов на чердак будет проникать намного меньше естественного света. Почему? По той причине, что снег станет скапливаться на крыше и не пропускать солнечные лучи. В-третьих, такие кровли приходится оснащать особыми мансардными окнами. По цене они дороже стандартных. Также отнесем к минусам ломаных сооружений то, что они нуждаются в качественной и очень грамотно смонтированной тепло- и гидроизоляции. Своими руками защитные слои правильно уложить совсем непросто. Придется хорошо подготовиться к этой ответственной процедуре.

Делаем надстройку мансардного этажа

Постройка мансарды, незапланированной ранее, доставит вам определенные хлопоты: тут и само строительство, и получение разрешения на него. Однако итог сполна оправдает затраченные усилия. Не смотря на некоторые временные и финансовые затраты, строительство мансарды своими руками будет выгоднее, нежели приобретение отдельного дома или квартиры.

[su_label type=»success»]Важно:[/su_label] [su_highlight background=»#E0FEC7″]до того, как делать мансарду на старый дом, в котором она не была запланирована, необходимо предварительно выяснить, возможно ли это. Пристройка увеличит нагрузку на стены и фундамент дома, и для оценки их несущей способности придется вызвать специалиста, который произведет необходимые расчеты для стройки[/su_highlight]

Строительные работы на мансардном этаже

После того, как будут получены все разрешения для надстройки и сделан ее чертеж, можно приступать к стройке. Прежде всего, нам нужно разобрать кровлю и старую стропильную систему, а затем фронтоны этажа. Последние разбираются из-за того, что нам нужно будет увеличить их в высоту.

Поднятие фронтонов должно осуществляться на высоту мауэрлата, — примерно два кирпича, либо на высоту аттиковой стены, если таковая будет возводиться. На рисунке видно, как это будет выглядеть. Как вариант, каменные фронтоны можно заменить сип-панелями, так вы уменьшите нагрузку на фундамент и стены.

Строим мансарду своими руками: поднятие фронтонов

Следующий момент надстройки незапланированного мансардного этажа, это монтаж мауэрлата. Если мы строим мансарду с аттиковой стеной, то дальнейшие действия можно производить по технологии, описанной выше для комплексного строительства. В случае, если эта стена строиться не будет, то мауэрлаты крепить придется при помощи скоб и деревянных пробок. На рисунке ниже вы можете рассмотреть, как можно это сделать.

Как сделать мансарду своими руками: крепление мауэрлатов при помощи скоб

[su_label type=»important»]Важно:[/su_label] [su_highlight background=»#F7D1CD»]брусья для стройки мауэрлата должны быть как можно более длинными. Чем меньше будет стыковых соединений, тем крепче будет вся конструкция. Кроме того, если мауэрлат делается под каркасную крышу и имеет форму замкнутой рамы, то его обязательно нужно усилить по углам скобами.[/su_highlight]

Последовательность строительства мансардной крыши и особенности сборки

Стропильную конструкцию мансарды начинают собирать с двух крайних пролетов, примыкающих к фронтону здания. Для сборки каркаса стропильной системы можно использовать брус сечением 100х100 мм либо доску размером 50х150 мм.

Шаг стропильных рам выбирают в диапазоне от 0,5 до 2 метров. Чем большую снеговую нагрузку придется выдерживать кровле, тем меньшим нужно делать это расстояние.

Специалисты-кровельщики устройство мансардной крыши выполняют в таком порядке:

• в балки перекрытия на 1/3 их толщины врезают вертикальные стойки;
• стропильные ноги нижнего ската выравнивают в одной плоскости со стойками и ставят на опорную балку (мауэрлат), закрепляя их с помощью скоб или металлических пластин;
• ставится брус-затяжку перекрытия мансарды, которая служит основой для подшивки потолка;
•  монтируются стропильные ноги (висячие стропила) двух верхних скатов.

Если расстояние между стенами здания превышает 8 метров, то в конструкцию стропильной системы вводят вертикальную коньковую стойку (бабку) с двумя подкосами.

Вместо укладки балки-мауэрлата можно использовать крепление стропильной системы мансарды непосредственно к стене. Для этого в стену на глубину 200-250 мм  заделывается арматурный анкер, к которому резьбовым соединением крепится балка перекрытия.

Заканчивают устройство мансардной крыши монтажом обрешетки. Если кровля дома будет из мягкого материала, такого как битумная черепица, то обрешетка под нее должна быть сплошной. Для этого можно использовать обрезные доски толщиной 30 мм и шириной 120-140 мм или OSB плиту толщиной от 12 до 16 мм.

В том случае, когда крыша будет накрыта металлочерепицей, шифером или профнастилом, обрешетку кладут реже, оставляя зазор между досками в 10-15 см. К стропилам ее крепят саморезами по дереву.

Полезное видео по теме:

Ломаная мансардная конструкция и ее расчет

Мансарда с ломаной крышей является наиболее используемой, так как площадь под кровлей можно использовать с максимальной пользой. Эталонной считается схема, в разрезе которой находятся элементарные фигуры: прямоугольник – по центру, равносторонний треугольник – вверху, два прямоугольных треугольника по бокам. Чертежи такой конструкции просты в расчетах. Общая схема и отдельные чертежи перед началом расчетов наносят на бумагу.

Ломаная крыша рассчитывается по элементам:

• расчет угла, под которым будет установлена кровля;
• определение размеров коньковых и боковых стропил, а так же элементов для их усиления;
• вычисление размеров обрешетки;
• расчет площадей скатов;
• определение массы материалов, необходимых для кровли;
• вычисление нагрузки и массы утеплителя;
• установление необходимой дистанции между стропилами.

Важно!Угол, под которым устанавливается кровля, должен находится в пределах 30 градусов в ее верхней части и 60 градусов – для боковых стропил.

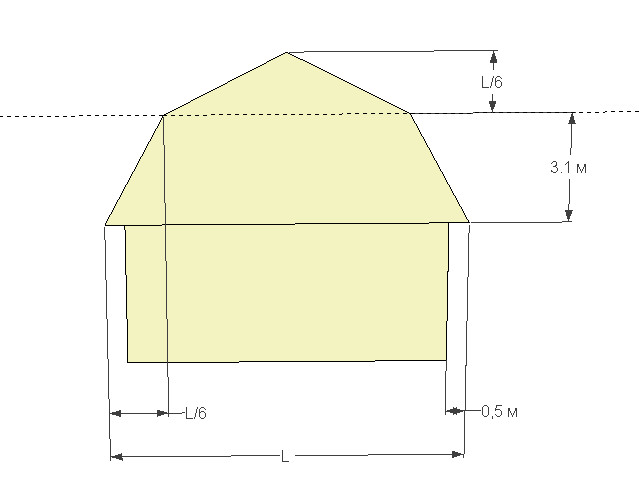

Длина боковых стропил вычисляется по формуле. Имеем исходные данные: 0.5 м – карниз крыши, 2.5 м – высота опоры, 60 градусов – угол наклона. Применяем формулу вычисления гипотенузы прямоугольного треугольника.

L = карниз + высота / cosinus 60 = 0.5 + 2.5 / 0.5 = 5.5 метра.

Длина для коньковых стропил вычисляется по формуле для равностороннего треугольника. Допустим, что основание или же затяжка составляет 4 метра, углы А у основания соответствуют углу наклона коньковых стропил, что составляет 30 градусов, в вершине треугольника угол развала составляет 120 градусов.

L = затяжка / 2cosinus А = 4 / = 2.3 метра.

Для монтажа ломаной мансардной конструкции выбираются минимально допустимые размеры сечения для стропил: 50 х 100 мм. Для определения веса стропильного материала выбирают среднюю величину плотности дерева при влажности 18 процентов. Это составит 0.5 тонны на куб.м.

Плотность и шаг обрешетки зависит от материала кровли. Для мягкой кровли монтируется фанерная обрешетка по всей поверхности стропил. Для полужесткой и жесткой кровли больших размеров ставится уплотненная или редкая обрешетка. Под полужесткую кровлю большого размера необходимо стелить сплошной слой обрешетки. В основном, обрешетка монтируется через каждые 25-35 см. Ширина доски около 25 см.

Для расчета площади, конструкция делится на геометрические фигуры. Их площади считаются отдельно каждая, потом все данные суммируются. Для ломаной мансардной конструкции площадь делится на 4 части: 2 боковые, 2 коньковые. Вычисляют площадь каждой, увеличивают в 2 раза и потом все складывают.

Вычисление веса кровли является обязательным элементом. Примерный вес 1 кв.м. кровли может составлять: шифер – от 11 до 14 кг, мягкая черепица – от 9 до 16 кг, оцинкованная жесть – от 3 до 6 кг, керамочерепица – от 50 до 70 кг.

Средняя нагрузка для ломаной кровли должна составлять не менее 200 кг на метр погонный. Это обеспечит сдерживание снеговой нагрузки и ветра на всю конструкцию. Кроме этого, существуют коэффициенты поправки, которые зависят от наклона конструкции: до 25 градусов коэффициент равен 1, от 25 до 60 градусов – , от 60 градусов и выше – отсутствует.

Дистанция между стропилами устанавливается разной, в зависимости от покрытия кровли. Если стропилы изготовлены с сечением 50х150 мм, то примерный шаг между ними может составлять:

• для керамочерепицы, шифера, ондулина – 80 см;
• для металлочерепицы – 60 см;
• для профнастила – 90 см.

Двускатная мансардная крыша

Стропила и балки

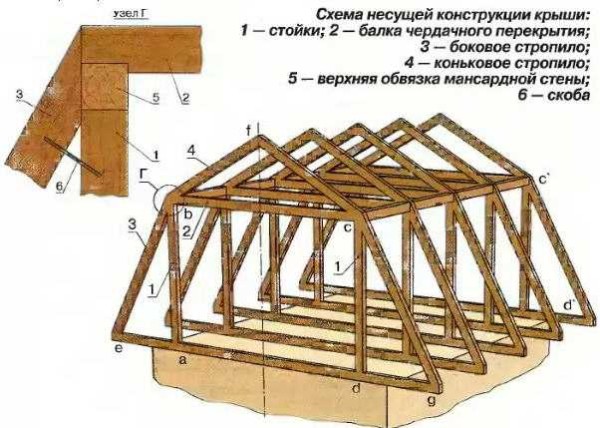

Схема устройства стропил ломаной крыши

Перед возведением любой ломаной крыши необходимо произвести достаточно точный расчет. Погрешности при определении нагрузок могут вызвать обрушение некачественной несущей поверхности, которая не сможет выдержать вес стропильных ног и самой кровли, и тогда стропила сломаются. Чтобы грамотно произвести расчет, необходимо иметь калькулятор, рулетку и сам план конструкции крыши. Важно провести точно все замеры ломаной крыши, осуществить расчет, получить общую площадь мансарды.

Перед тем как начинать делать крышу и приступать к формированию стропил, нужно защитить материал от сырости. Для этого все приготовленные части будущей крыши нужно обработать перед монтажом антисептиками. Закупить их в достаточном количестве позволит расчет обрабатываемой площади.

Далее необходима система из балок, чего нет в двухскатной крыше. Крайние балки выставляйте по двум линиям вертикально. Затем установите промежуточные. Максимально допустимое расстояние между ними не более 3-х метров, но оно не должно быть малым.

Проект каркасной мансардной крыши

Соорудить каркасный мансардный этаж своими руками — сложная задача, требующая от мастера точности и проведения тщательных предварительных расчетов. Особое внимание стоит уделить разработке проекта.

Решения мансардных окон

При составлении схемы каркасной крыши сделайте несколько проекций конструкции. Такой подход позволит понять, каким образом располагаются элементы стропильной каркасной системы. Правильно рассчитайте, какую высоту будет иметь мансардный конек. Ведь от него напрямую зависит площадь внутреннего помещения.

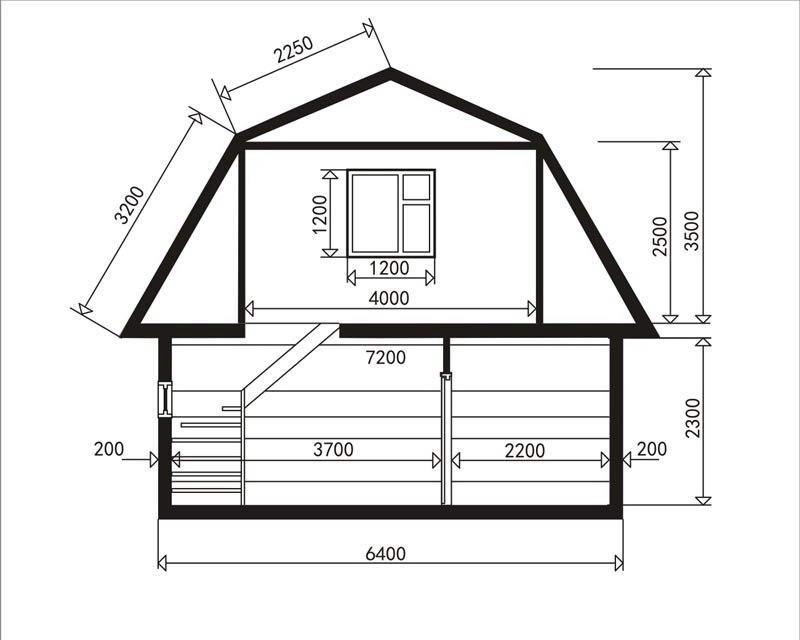

Проект дома с мансардой

Проектируя каркасный этаж, отталкивайтесь от фигуры с прямым углом. Лучше всего в качестве основы использовать квадрат или прямоугольник, описывающий будущую комнату. Это поможет избежать ошибок при расчете угла ската крыши.

Конструкцию крыши нужно тщательно разработать

В конце свой каркасный проект, даже если он простой, лучше показать специалисту. Компетентный сотрудник укажет на ошибки, а также подскажет, какой должна быть крыша и какие материалы следует использовать для ее сооружения.

Изготовление каркаса

Упрощенный способ, представленный ниже, предполагает устройство мансардной ломаной крыши в 2 этапа: сборка стропильных ферм на земле и последующий монтаж на готовые стены брусового или бревенчатого дома. Конструктивным материалом выступают доски сечением 15 х 5 и 10 х 5 см стандартной длиной 6 м.

Начало сборки — формирование верхнего пояса стропильной системы

Пошагово технология выглядит так:

Совет. Как правило, на лицевых фронтонах предусматриваются окна либо двери на балкон. Стойки и пояса для их монтажа тоже удобно делать на земле, как и обшивать проемы вагонкой.

Как быстро и аккуратно собрать стропила для мансарды, рассказывается в видеоролике:

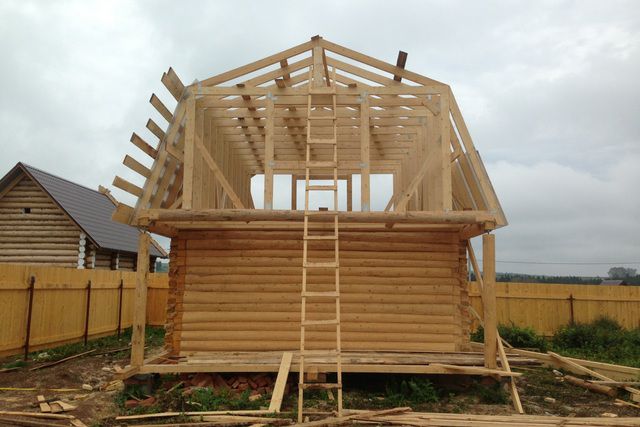

Готовые каркасы поднимаются на стены и поочередно закрепляются на своих местах, начиная от первого фронтона. Чтобы он не упал, установите распорки и прибейте их к стенам бревенчатого дома. Вторая и последующие фермы ставятся в проектное положение и соединяются друг с другом досками.

После расстановки стропила необходимо закрепить к стенам следующими способами:

Примечание. Установка на кирпичные и другие капитальные стены выполняется посредством мауэрлата – деревянного бруса, уложенного на несущие конструкции по всему периметру здания. В свою очередь, мауэрлат монтируется на шпильках или анкерных болтах, а между ним и каменной стенкой устраивается гидроизоляционный слой из рубероида. Монтажный узел выглядит так:

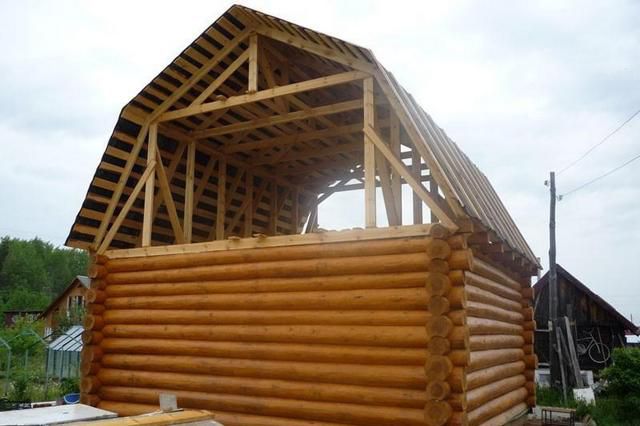

Следующий шаг – укладка поверх стропильной системы диффузионной мембраны – пленки, защищающей от ветра и осадков, но пропускающей наружу водяные пары из утеплителя. Раскатайте в нижней части крыши первое полотно и закрепите его к доскам степлером, следующее кладите с напуском 10—15 см. Когда перекроете всю кровлю, прибейте доски обрешетки. Подробнее монтаж показан на видео:

Сверху на обрешетку настилается кровельное покрытие – шифер, металлочерепица и так далее. Технология укладки и крепежа зависит от выбранного материала.

Технология возведения ломаной крыши

Чтобы построить конструкцию ломаной крыши, необходимо придерживаться простой инструкции:

Основные узлы ломаной крыши

• На верхнем обвязочном брусе устанавливают мауэрлат, под который обязательно укладывают изоляционную пленку.
• Данный конструктивный элемент закрепляется по всему контуру при помощи шпилек и гаек с шагом 2 м.
• Необходимо предварительно вырезать шаблон для быстрого и легкого крепления стропильных ног к мауэрлату.
• Согласно существующему проекту, устанавливаются стропильные ноги. Их крепят при помощи металлического уголка.
• Положение стропильных балок тщательно проверяется уровнем для создания хорошей основы для будущей кровли.
• При необходимости под стропильные элементы укладывают доски, что позволяет избавиться от существенных перепадов по уровню.
• На балках перекрытия устанавливаются вертикальные стойки, играющие роль каркаса для будущих стен.
• Сверху смонтированные стойки связываются между собой при помощи прогонов. Они играют роль затяжек и потолочных балок для мансарды.
• Верхние висячие стропильные балки дополнительно фиксируют бабками, чтобы обеспечить большую жесткость конструкции.
• При желании можно осуществить монтаж распорок и подкосов.
• Крайние стропильные балки должны оснащаться дополнительным каркасом для установки фронтонов, окон и других элементов.

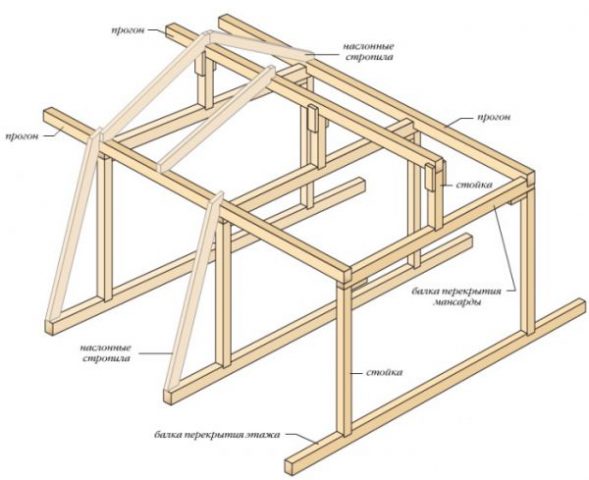

Устройство стропильной системы мансарды на примере двухскатной крыши

Устройство стропильной системы мансардной крыши зависит от типа кровли, выбранного для проекта дома. Наиболее простой, и в то же время надежной и эффективной можно считать классическую двускатную крышу. Конечно, она выглядит просто, по сравнению со сложными, ломаными кровлями, но в то же время содержит многие основные элементы и части, характерные для всех типов стропильных систем мансардной крыши.

Стропильная система двускатной мансардной крыши состоит из нескольких основных частей и элементов. В общем случае это:

• Линейные части и элементы — балки, колонны, стержневые системы;
• Плоскостные части и элементы — плиты, панели, настилы;
• Пространственные части и элементы — оболочки, своды, объёмные элементы.

На практике используются не все части и элементы стропильной системы мансардной крыши. В частности, для двухскатной кровли используют стропильные ноги, ригели, связи, подкосы и распорки. Их размеры и взаимное расположение определяется при проектировании. В сборе все эти элементы образуют ферму стропильной системы мансардной крыши.

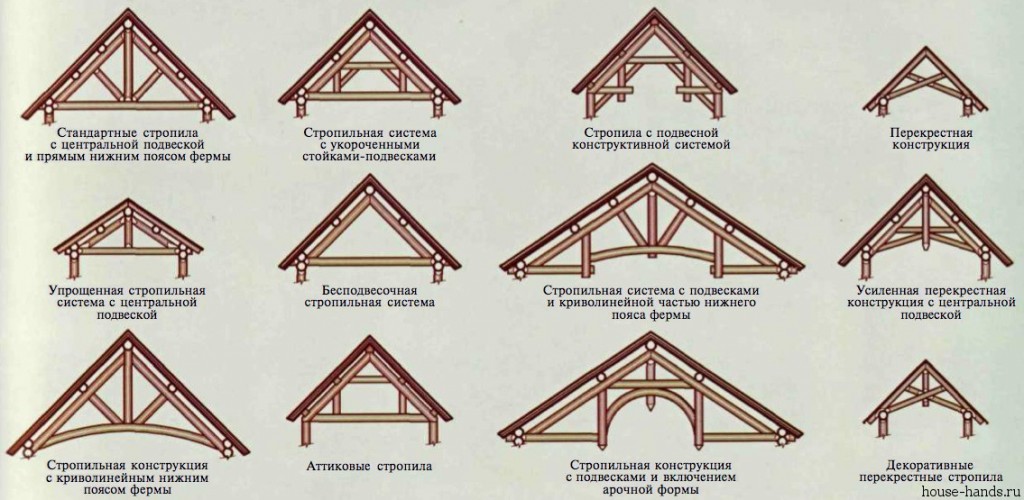

Шесть примеров устройства стропильной фермы с указанием высоты конька и расположения стропил

Ферма является важнейшей частью стропильной системы мансардной крыши. Количество ферм зависит от длины фасада и выбранного шага установки. Тип фермы и шаг установки – взаимосвязанные величины, чем сложнее и прочнее пространственная конструкция элемента, тем больший шаг можно применять при установке. В свою очередь важным элементом фермы являются стропила для мансарды, или, как их еще называют, стропильные ноги.

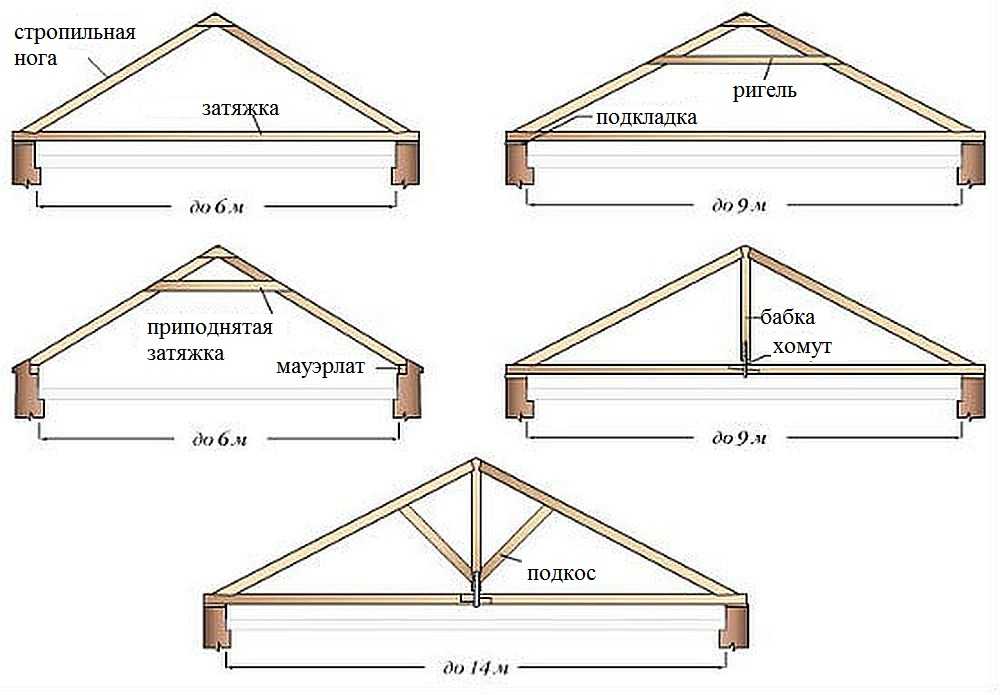

Стропильные ноги – важнейший элемент фермы, от расстояния между которыми зависит устойчивость крыши

Достаточно подробно рассказывает о стропильной системе мансардной крыши видео, приложенное к статье. Из него вы узнаете обо всех тонкостях устройства стропильной системы и выполнения монтажных работ. Рассмотрены варианты кровельных систем от простой двухскатной до более сложной – ломаной. Следуя указаниям и рекомендациям, имеющимся в видео инструкции, даже начинающий мастер способен разобраться в особенности этой работы и выполнить ее самостоятельно.

Окна для мансардной крыши

Мансарда отличается от обычных помещений тем, что ее стенами является стропильный каркас, который состоит из определенных кровельных поверхностей, что наглядно показано на чертежах мансардных крыш. Это влияет и на конструкцию окна для данного помещения, которое должно хорошо пропускать естественный свет, и одновременно удерживать нагрузку в виде сильных порывов ветра или обильных атмосферных осадков. Это связано с тем, что влияние погодных условий на наклонную часть крыши намного сильнее, чем на массивные несущие элементы здания.

Важно! Согласно СНиП, площадь окна должна составлять не менее 10% от общей площади пола.

При монтаже и обустройстве кровли, стоит уделить особое внимание утеплению окон чтобы избежать образования «островков холода»

Наиболее популярным и простым в установке является наклонное окно в плоскости крыши. Оно способно пропустить максимальное количество естественного дневного света. После его монтажа поверхность крыши не меняется, а остается ровной. Однако такой вариант требует создания должной гидроизоляции примыкания. Здесь следует использовать специальные модели с армированным стеклом и усиленной металлопластиковой рамой.

Площадь оконного проема подбирается пропорционально углу наклона кровли. Ширина окна должна быть подобрана таким образом, чтобы элемент вписывался в расстояние между стропилами, не нарушая целостность конструкции. Если окно будет намного шире, тогда придется установить усиленную балку, которая будет соединять разрезанные стропила для установки окна. В этом случае, если одного неширокого окна недостаточно, лучше установить два соседних нешироких элемента, что обеспечит целостность стропильного каркаса.

Для установки окна-дормер требуется усложнение геометрии крыши, а именно требуется монтаж боковых и верхних ендов с последующей их тщательной гидроизоляцией. Также усложняется укладка кровельного покрытия.

Установку и утепление мансардного окна следует проводить по инструкции, чтобы избежать конденсата и появления влажности внутри помещения

Вертикальное окно, утопленное в помещение, целесообразно устраивать лишь, когда через него будет осуществляться выход на балкон. В остальных случаях это неоправданные значительные финансовые затраты (усложнение геометрии крыши) с получением минимального эффекта (недостаточное естественное освещение).

Самым простым, практичным и дешевым вариантом является установка окна в торце крыши. Это особенно актуально для дачных домов с мансардной крышей.

Монтаж мансардной крыши: полезные рекомендации –

Мансарды – это не только помещения, устроенные на чердаке, это ещё и необычная броская архитектура зданий, это чудная гармония, даже романтика. На мансардах всегда светло и почти всегда – солнечно.

Сделать такое помещение в доме – это одно из интересных решений, и оно не потребует пересмотра документов на дом или дачу, так как мансарда не считается этажом. В частном и дачном строительстве мансарды возводятся всё чаще и чаще.

Под любой из скатных крыш можно сделать мансарду, и если такая крыша в своей конструкции имеет висячие стропила с ригелями, то это идеальный вариант для устройства тут жилой комнаты.

Выбор материалов для мансарды

Материалы для мансарды должны быть лёгкими, поэтому каркас, то есть стропильная система, в подавляющем большинстве случаев выполняется из дерева. Фронтоны можно сделать деревянными, а можно – из пенобетона, который тоже лёгок до воздушности.

Древесина должна быть сухой, ровной, ни в коем случае нельзя использовать доску или брус, если они имеют перегибы или скручены винтом: это может привести к обрушению конструкций под тяжестью снеговой шапки. Влажность должна не превышать 22%. Такой лес и сам по себе легче, и пиломатериалы не поведёт от влаги. При высыхании влажное дерево может дать трещины.

Это называют «рассохнуться». Только в этой ситуации удаётся собрать конструкцию, которая будет устойчивой к перепадам температуры и атмосферным явлениям. Выбор стропильного шага зависит от угла наклона крыши и находится в пределах от 60 мм до 1200 надо делать тоже лёгким и негорючим. Идеальный материал – маты минеральной ваты.

Обивка внутри помещения может делаться из листовой фанеры или гипсокартона, которые тоже не такие уж и тяжёлые. Если фундамент и стены позволяют нести больший вес, то тогда можно отделывать мансарду кафелем или вагонкой. Если эти более-менее тяжёлые материалы хочется использовать на лёгкой мансарде, вес можно сэкономить за счёт мягкой кровли.

Кстати, одно из её достоинств – она малошумная. Если же расчёт нагрузки позволяет использовать черепицу или шифер для крыши, то эти материалы несильно греются на система делается из дерева – горючего материала, к тому же подверженного гниению. Не надо забывать о том, что дерево можно и нужно обрабатывать антисептиками и антипиренами.

Тогда оно не будет поддерживать горение и гниение, а также не заразится грибком или плесенью. Лучше всего брать древесину лиственницы, но так как она дорогая – можно воспользоваться и требует лестницы. Если места в доме мало, то лестница должна быть винтовой. Люк не должен быть травмоопасным.

Иногда проще делать лестницу без люка, отделив её небольшим порталом – коридорчиком. Так в комнате будет меньше сквозняков. Лестница может быть сделана из металла или дерева – как того требует интерьер надо забывать и про вспомогательные материалы – пароизоляцию. Она должна находиться с двух сторон от матов – под кровлей и под матами.

Пароизоляция – это мембранная плёнка, в которой сделаны микроскопические воронки. Они пропускают влагу только в одном направлении. А вот воздух – в обоих. Это выгодно в плане создания хорошего микроклимата на мансарде.

Статья в тему:  Монтаж кровли из металлочерепицы

Монтаж мансарды

Основой, или остовом любой мансарды служи стропильная система. Возводить её надо со всей ответственностью, правильно соблюдая все этапы:

1. Установку мауэрлата. 2. Установку вертикальных стоек. 3. Сборку и расстановку стропильных ферм (включая ригели или подкосы, если это предусмотрено конструкцией). 4. Установку дополнительных креплений. 5. Установку конькового бруса (если таковой требуется). 6. Устройство обрешётки. 7. Кровельные работы.

Стропильные фермы удобнее собирать на земле, а потом поднимать одну за одной и устанавливать. Пока не будет установлен коньковый брус или другие соединения между стропилами, набивать обрешётку не стоит. Также помогают дополнительные крепления, которые демонтируются после сборки крыши.

Не стоит к обрешётке приступать, пока не будут оформлены оконные проёмы. Установка мансардных окон должна выполняться специалистами. Да и кровельные работы тоже лучше поручить профессионалам, у которых есть навыки и знания тонкостей технологии.

Обрешётку надо делать только после того, как проложено два слоя парозащиты и она укреплена контробрешёткой.

Выбор кровли

После этого укладывается кровля. Если кровельный материал мягкий – обрешётка делается сплошной. Если жёсткий, то расстояние между досточками можно увеличить. Выбор материала кровли зависит от того, насколько большой угол наклона у крыши. Это может быть и мателлочерепица, и глиняная черепица, и шифер.

Также можно использовать битумные материалы – мягкую черепицу, рулонные кровли на стекловолокне и рулонные материалы и битумную черепицу обрешётка делается сплошной, под тяжелые и твердые материалы – может иметь шаг побольше. Если используется профнастил, то шаг обрешётки зависит от наклона крыши.

При крутых скатах обрешётка делается гуще, при пологих – реже.

Статья в тему:  «Планировка дома» – что скрывается за этим понятием?

Выбор окон

Если у мансардной крыши окна делаются в выносах, то это усложняет стропильную систему, но позволяет использовать обычные пластиковые окна, которые относительно недорогие. Если же выбираются наклонные окна, то это достаточно дорогие оконные блоки с дистанционным открыванием, герметичные и прочные.

Поделитесь с друзьями в

Рекомендации мастера по строительству

Если вами будет обустраиваться ломаная крыша, стропильная система должно быть вами рассмотрена перед началом проведения работ. Мастер должен будет установить балки перекрытия, а также мауэрлат. Сечение балок будет зависеть от предполагаемых нагрузок. Довольно часто в работе используются доски, сечение которых равно 150 х 150 миллиметров. Допустимо использовать брусья, сечение которых равно 100 х 200 миллиметров. Будут элементы одиночными или сдвоенными, зависит от параметров полета и шага между соседними элементами стропил. Под мауэрлат следует уложить гидроизоляцию, в качестве которой может выступить толь или рубероид. Стойки должны быть смонтированы строго горизонтально. Первоначально необходимо закрепить крайние стойки, растянув между ними веревку, которая позволит установить промежуточные элементы. Стойки следует зафиксировать, используя временные распорки. Шаг между соседними стойками не должен оказаться больше 2 метров. Высота стоек должна быть больше на 100 миллиметров по сравнению с предполагаемой высотой чистовых потолков комнаты. Когда обустраивается мансарда с ломаной крышей, на следующем этапе необходимо установить прогоны из доски, а после монтировать оставшиеся стойки. В итоге должна получиться система, которая станет выполнять роль боковых стен в комнате. Теперь на прогоны следует зафиксировать затяжки, сделать это можно, применив кровельные уголки. В процессе монтажа ригелей под каждый элемент в центральной части необходимо установить временную подпорку, которая позволит исключить провисание. Делается это для того, чтобы при монтаже стропил можно было передвигаться по затяжкам, не беспокоясь о том, что они могут оказаться повреждены. После того как будут установлены все затяжки, их следует зафиксировать доской. Это позволит обеспечить конструкции более высокую жесткость. Доску нужно монтировать не по центру, несколько сместив ее в любую сторону на 200 миллиметров.

Преимущества и недостатки решения

Решая обустроить мансардное помещение, нужно знать особенности его постройки. К преимуществам мансардных комнат относятся:

• На чердаке появляется дополнительная комната. Ее можно оборудовать в зависимости от вкусовых предпочтений и назначения.
• Небольшие затраты. Постройка мансардного помещения не встанет в большую сумму. Такая работа будет равноценна возведению пристройки у дома. При этом полезная площадь дома расширяется.
• Отличный вид из окна. Привлекательные пейзажи за окном чердачного помещения никого не оставят равнодушным.

Если рассматривать минусы устройства мансарды, следует вспомнить о необходимости дополнительного обогрева комнаты.

Типы крыш с мансардным помещением

По типам мансардные крыши делятся на:

• Односкатные.
• Двускатные.
• Ломанные.
• Четырехскатные.

Каждый отельный вариант имеет свои особенности и преимущества. Создается такая кровля при строительстве дома, но ее можно соорудить и уже в готовом здании. Для этого заранее надо продумать конструкцию и произвести правильные расчеты. Какой тип мансарды выбрать, необходимо решать, отталкиваясь от личных предпочтений, архитектурных особенностей здания и финансовых возможностей.

Односкатные мансарды

Дома с односкатными типом кровли выглядят необычно и оригинально. Их устройство, из-за отсутствия конька, является довольно простым. При таком монтаже кровли балки опираются на мауэрлат и закрепляются на равноуровневых стенах. Угол ската получается 35-45 градусов. Если сделать угол наклона меньше, он будет способствовать скапливанию снега и воды.

К преимуществам односкатной конструкции относятся:

1. Простота монтажа.
2. Нестандартный внешний вид.
3. Небольшие капиталовложения.
4. Прочность и надежность.

Двускатные

Двускатная мансарда более распространенная. Она бывает:

1. Симметричной.
2. Ассиметричной.

Фронтоны у такой конструкции — прямые. Само помещение получается трапециевидным или квадратным. Окна при таком устройстве располагают в крыше. Уклон наклона скатов варьируется в пределах от 45 до 60 градусов.

Ломанные

Ломанная мансардная кровля — более сложная. Она состоит из двух скатов с разными уклонами. К ее преимуществам относится довольно просторное жилое помещение на втором этаже.

При самостоятельном строительстве отдается предпочтение именно такой конструкции, так как она позволяет максимально увеличить жилое пространство, отличается простотой монтажа и выгодной стоимостью.

Четырехскатные

Четырехскатные крыши относятся к сложным системам. При их обустройстве получаются большие расходы на дополнительное утепление. К положительным качествам таких систем относятся:

1. Устойчивость к сильным ветрам.
2. Оригинальный внешний вид.
3. Экономичность расхода материалов.
4. Устойчивость к снеговым нагрузкам.
5. Длительный срок эксплуатации.

Полезные советы ↑

Стоит обратить особое внимание на выбор места для мансардной лестницы. Люк на чердак находится не всегда там, где следовало бы его разместить. Лестница не должна мешать движению на нижнем этаже, площадь под нею должно использоваться рационально, а главное – лестница должна быть удобной.

Это важно знать: Все деревянные детали кровли нуждаются в защите. Обработка специальными средствами (антисептиками и антипиренами) обязательна. Антисептики предохранят древесину от загнивания в случае попадания на нее влаги в результате протечки или образования конденсата, а антипиренами обрабатываются части кровли, соседствующие с печными трубами.

Монтаж электропроводки в мансардном помещении требует особого подхода.

Следует не допускать скруток в стенах, распределительные коробки лучше установить на нижнем этаже. Для большей безопасности кабель следует использовать с двойной изоляцией, медными жилами, сечение которых – не менее 2,5 мм². Кроме того, лучше проводку уложить в металлические гофрированные трубы.

В случае строительства жилой мансарды, необходимо более тщательно подойти к формированию кровельного пирога с утеплителем, чем при устройстве простого холодного чердака

Очень важно качественно утеплить мансарду: это помещение теряет тепло зимой и нагревается летом гораздо интенсивнее других частей дома. Выбирать необходимо качественный теплоизоляционный материал с высокой плотностью. Толщина его слоя должна быть правильно рассчитана, учитывая особенности местного климата.

Особенности мансарды

Основное, чем отличается мансарда от обычных помещений – в ней почти нет стен в привычном понимании, так как стенами служит доработанная стропильная система, сконструированная из множества наклонных кровельных поверхностей. Потому конструкция окна будет сильно отличаться – оно должно не препятствовать естественному освещению, и должно принимать на себя нагрузки в виде осадков и сильного ветра – воздействие погодных условий на наклонную крышу сильнее, чем на массивные элементы здания.

Площадь окна мансарды

Проще, дешевле и быстрее смонтировать наклонное окон в кровле мансарды, чем делать под него специальный вертикальный выступ, нарушая расчеты конструкции. В любом случае оконный проем необходимо гидроизолировать или заказать окно с армостеклом и усиленным металлопластиковым профилем.

Преимущества установки мансардного окна наклонного типа:

1. Большой поток естественного света, сглаживающий светотени;
2. Нет необходимости кардинально переделывать форму крыши и менять ее рельеф;
3. Простая установка, посильная самому хозяину.

Мансардные окна

Степень освещенности зависит от площади проема, которая пропорциональна углу наклона кровли. Поэтому очевиден вывод: чем круче ломаная мансардная крыша, тем шире и выше должен быть оконный проем. Толщина металлопластикового профиля должна почти вписываться в расстояние между стропилами, чтобы было к чему крепить окно, не разрушая систему стропил. Если заказать более широкое окно, то придется делать усиленную перемычку, скрепляющую разрезанные в месте врезки окна стропила. При необходимости установки широкого окна нужно сначала подумать над вариантом монтажа двух небольших соседних окна, чтобы кровля оставалась в мансарде для окна

При монтаже окна-дормер (слуховое вертикальное окно, требует выноса рамы за пределы мансарды) геометрические формы крыши нужно усложнять монтажом верхней и боковых ендов, также усложняется и укладка или монтаж кровельного покрытия. Готовую систему стропил гораздо сложнее при этом переделать, чем заложить в свой индивидуальный новое мансардное окно. Ендовы необходимо тщательно гидроизолировать, так как их расположение и геометрия относительно постоянных атмосферных воздействий делают эти места наиболее уязвимыми для проникновения влаги и холода. В регионах с среднегодовым высоким осадков рекомендуется над дормерами делать снегозадержатели. Но основное преимущество дормера – можно стоять рядом с ним в полный рост – перевешивает все устраняемые недостатки.

Утапливаемое в крышу окно делается, если через это окно организуется выход на балкон. В остальных случаях это малопривлекательный вариант: плохое естественное освещение, неоправданное усложнение геометрии крыши, большие трудозатраты с минимумом в мансарде

Самый доступный вариант – окно в торце мансарды – дешевое и практичное решение, которое вполне реализуется без посторонней помощи.

Стропильная система

При самостоятельном строительстве частных домов с мансардной выбирают обычно ломанную крышу. Она позволяет получить помещение значительной площади, большее, чем под двускатной.

При равной ширине основания (дома) мансардное помещение под ломанной крышей получается больше, чем под обычной двускатной. Стропильная система становится сложнее, но двускатная крыша с мансардой под ломаной крышей все равно боле популярна

Конструкция ломаной мансардной крыши такова, что свесы можно опустить довольно низко, придав дому интересный вид. Но длинный свес крыши выполняют не только декоративную роль. Они еще закрывают верхнюю часть стены от осадков и отводят основную массу воды подальше от фундамента. Хотя при планировании нужно иметь в виде, что при сильных ветрах они увеличивают парусность. Из-за этого необходимо использовать более мощные доски и балки. Потому размер свеса крыши выбирают исходя из нескольких соображений, основное из которых — погодные условия.

Угол наклона

Зависит от кровельного материала, но больше всего — от региона и погодных условий. Классический вариант приведен на рисунке: нижние скаты по отношению к плоскости пола мансарды наклонены на 60°, верхние — на 30°. Исходя из этих данных и параметров вашего здания можно рассчитать все длины. Только стоит учесть, что согласно СНиП высота потолка в мансарде не может быть меньше 2 м. Тогда по определению это — чердак. Комфортно же себя человек будет чувствовать, если потолок будет поднят на высоту не менее 2,2-2,3 м. Исходя из этого по правилам геометрии рассчитываете требуемые длины.

Углы наклона в классической варианте

При классическом варианте нагрузка от осадков на боковые поверхности может не учитываться. Осадки смогут удержаться только на верхней части, угол наклона которой меньше 45°.

Вообще же наклон боковых поверхностей обычно колеблется между 45° и до 80°. Чем круче скат, тем большей парусность он обладает, это необходимо учитывать: в регионах с сильными ветрами лучше делать более пологие крыши. Тогда ветровые нагрузки будут восприниматься намного лучше.

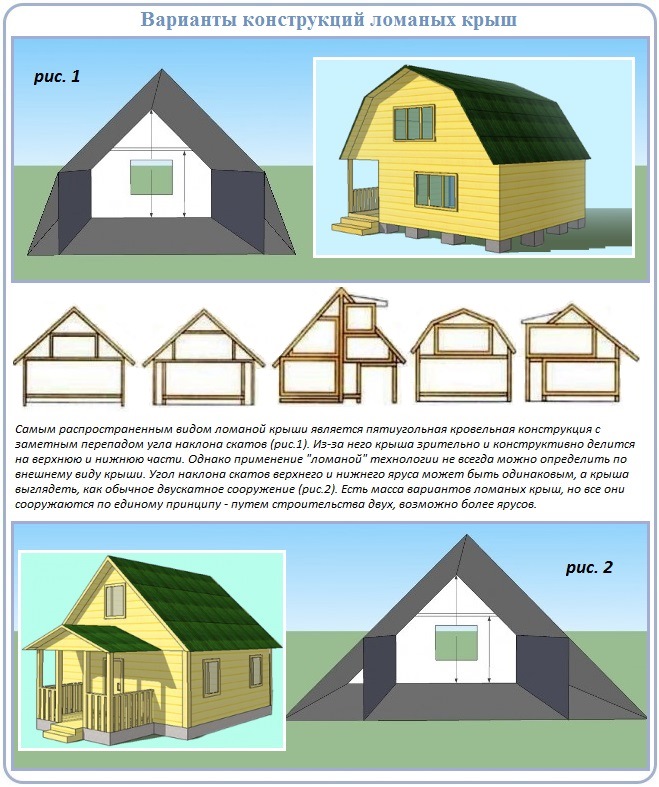

Виды стропильных систем ломаных крыш

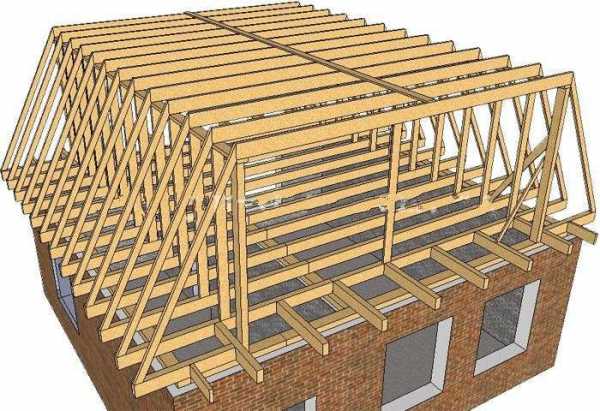

Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)

Для изготовления каркаса ломаной крыши своими руками чаще всего используют пиломатериалы из сосны, сорт — не ниже 2. Выбор сечения бруса и досок зависит от размеров крыши, выбранного кровельного покрытия (его веса), ветровой и снеговой нагрузки в регионе, шага установки стропил. Все эти параметры учитываются при расчете. Методика прописана в СНиП и ТКП

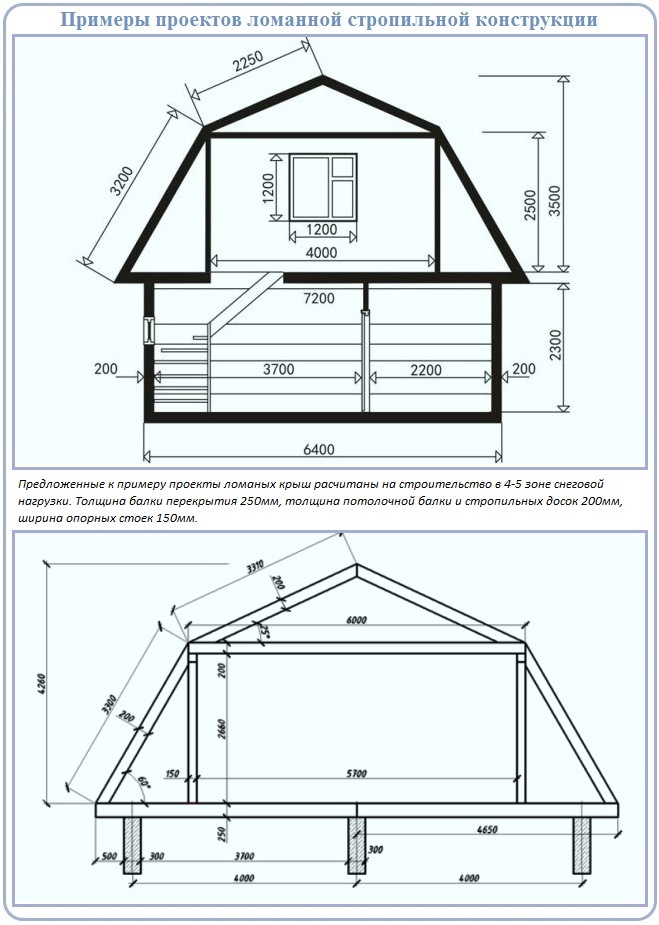

Один из вариантов построения каркаса с висячими стропилами

Выше на рисунке приведет чертеж каркаса с висячими стропилами. Он может быть реализован только в том случае, если основание верхнего треугольника будет не более 4,5 метров (в данном случае это ширина мансардного помещения). Если больше, придется делать наслонные стропила, которые должны опираться на несущую стену посредине (мансарда получится разделенной на две части рядом балок).

Есть второй способ добиться похожего эффекта — установить схватки — на рисунке они только намечены еле видными линиями. Длину боковой стропильной ноги делят на три, в этих местах устанавливают схватки. Они понадобятся, если кровельное покрытие будет иметь солидный вес.

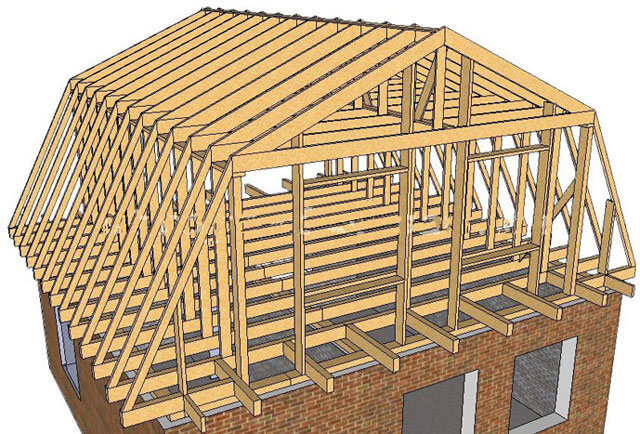

Вариант устройства стропильной системы ломанной крыши — с подкосами, увеличивающими жесткость системы

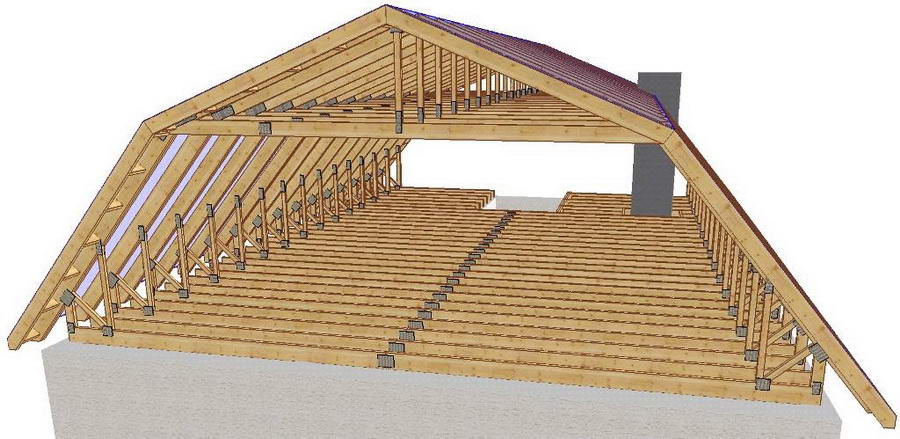

Устройство стропильной системы ломанной мансардной крыши для небольшого дома

Как расчитать ломаную крышу

Мансардная ломанная крыша небольшого дома (ширина не более 6-7 метров) строилась уже столько раз, что на основании опыта можно сказать, какие материалы стоит использовать. Многие параметры зависимы от других материалов. Например, шаг установки стропил завязан с параметрами утеплителя. Чтобы при утеплении было как можно меньше отходов, монтаж был проще, необходимо чтобы расстояние от одной стойки до другой было чуть меньше ширины утеплителя (на 20-30 мм). Так, если вы собрались использовать минеральную вату, ее ширина 60 см. Тогда стойки нужно устанавливать так, чтобы просвет между двумя соседними был 57-58 см и не больше.

Ширина доски для стропильной ноги снова-таки определяется исходя из утепления. Для средней зоны России необходимая толщина базальтовой ваты составляет 200-250 мм. Это еще не все. Чтобы теплоизоляция могла высыхать, необходим вентиляционный зазор в 20-30 мм (без него конденсат постепенно сгноит древесину и приведет в негодность минеральную вату). Итого получается, что по минимуму ширина стропильной ноги должна быть 230 мм. Толщина доски — не менее 50 мм. Это в регионах с несильными ветрами и не очень обильными снегопадами. Подводя итоги, для всех стропил — коньковых и боковых — требуется доска 230*50 мм.

Если пиломатериал с такими характеристиками получается слишком дорогим, можно будет утепление сделать в двух направлениях: часть вдоль стропил, часть, набив обрешетку, поперек. Закладывать минимально можно 100 мм базальтовой ваты, следовательно можно взять стандартную доску 50*150 мм и оставить на вентзазор 50 мм, или заказать нестандартную 130*50 мм. Это смотрите, что выгоднее по деньгам.

Для стоек и балок лучше брать брус не менее 80*80 мм, лучше — 100*100 мм. Особенно в зонах со сложными погодными условиями — при обильных снегопадах или сильных ветрах.

Более точный расчет заказывайте у специалистов. Это длительный процесс, состоящий из сбора нагрузок от кровельного материала, самих элементов конструкции, ветровых и снеговых нагрузок. После чего по определенной формуле идет подбор элементов. Более подробную информацию, о том как проводится расчет, смотрите в следующем видео.

Щипцовая и полувальмовая двухскатная крыша с мансардой

В строительстве обычно самая простая архитектурная конструкция является и самой недорогой, ярким примером тому может быть сравнительная стоимость готового вагончика бытовки и щитового садового домика. Однако при этом нужно соблюдать баланс между экономией и удобством. В частности, рассмотрим одноэтажный коттедж с мансардой. Подкровельное жилое пространство можно организовать под самой простой стропильной конструкцией – односкатной, но при этом будет потеряно довольно много полезной площади. И совсем другое дело, если оборудовать благоустроенный и пригодный для проживания чердак под двускатной крышей.

Итак, нас интересует кровля, состоящая из сходящихся под углом двух плоскостей, именуемых также скатами, которые совсем не обязательно должны иметь равную площадь. Подобная конструкция также называется щипцовой. Наиболее распространены равносторонние кровли такого типа, однако двускатная крыша с мансардой может быть и асимметричной. В любом исполнении стропильная система начинается и завершается фронтоном – вертикальной треугольной плоскостью, являющейся продолжением стены первого этажа на чердачном уровне. При этом в доме может быть только два фронтона, за исключением постройки с многощипцовой кровлей.

Двускатная крыша бывает и полувальмовой, то есть снабжается двумя дополнительными плоскостями. Данное решение более сложное конструктивно, поскольку в этом случае фронтон имеет форму трапеции, а над ним образуется небольшой треугольный скат. Мансарда под двускатной крышей такого типа будет отличаться от помещения под щипцовой кровлей только наличием дополнительных участков наклонного потолка в торцах помещения. То есть никакой практической пользы эта полувальмовая система не дает, и может быть использована разве что для увеличения эстетических свойств постройки. Другое дело, если использовать полувальмовый четырехскатный вариант кровли, но такого рода конструкция нас сейчас не интересует.

Рассмотрим достоинства и недостатки внутреннего пространства под двускатной крышей. Прежде всего, мы имеем как минимум две вертикальные плоскости, даже если мауэрлат уложен чуть выше уровня перекрытия. Если же точка пересечения кровли с несущей внешней стеной приподнята на метр-полтора над мансардным полом, фронтонные стены становятся просто дополнительным преимуществом при расстановке типовой мебели. При четырехскатном варианте интерьер пришлось бы подгонять под наклонные стены (или, с другой точки зрения, скошенный потолок). Однако вертикальные окна на мансарде являются скорее недостатком, поскольку из-за откосов теряют около 40 % потока света, в отличие от специальных кровельных стеклопакетов.
