Все самое важное о применении приставной лестницы

Этапы изготовления деревянной лестницы

Сборка лестницы состоит из нескольких этапов, каждый из которых имеет очень большое значение.

1. Проектирование и расчет. В зависимости от конкретных задач и места расположения лестницы, подбирается ее тип и выполняются инженерные расчеты. На этом этапе мы ниже остановимся более подробно, он играет решающую роль.
2. Выбор и покупка материалов. Надо определяться не только с сортом древесины, но и с линейными размерами и общим количеством пиломатериалов. Одновременно следует покупать элементы для дополнительного декора, метизы.
3. Подготовка элементов. Эти работы имеют отличия, связанные с особенностями конструкции лестницы. По одной системе готовятся детали для винтовой, и совсем по другой для маршевой.
4. Сборка конструкции. Лестница собирается по определенному алгоритму, у нее нет неответственных элементов. Каждый узел очень важен и при нарушении его устойчивости страдает вся конструкция.
5. Заключительная отделка. Поверхность деревянной лестницы покрывается различными пропитками, лаками или красками. Такие покрытия выполняют две задачи: увеличивают срок эксплуатации и улучшают внешний вид сооружения.

Виды лестниц на второй этаж в частном доме

Если говорить об устройстве, то межэтажные лестницы бывают трех типов:

• Винтовые или спиральные. Занимают меньше всего места, хорошо смотрятся, но не очень удобны в эксплуатации. Чаще всего используются как дополнительные.

  Самые компактные межэтажные лестницы

• На больцах. Ступени крепятся на специальных металлических болтах — больцах. В конструкции отсутствуют тяжеловесные элементы крепления, из-за чего визуально сооружение смотрится легким.

  Лестницы на больцах — очень интересно выглядят

• Маршевые. Самый распространенный тип. Могут состоять из одного, двух и более маршев (элементов). При наличии нескольких маршев между ними делают площадки — поворотные или нет — зависит от выбора владельцев, но в основном определяется габаритами помещения и выделенной площадью.

  Маршевые есть двух типов — на косоурах и тетивах

Все эти конструкции могут быть сделаны из металла, дерева, бетона, стекла, мрамора и других декоративных камней, а еще часто используют комбинации этих материалов. Но чаще всего лестница на второй этаж своими руками делается из дерева, немного реже — из металла или комбинаций металла и древесины.

Кроме того есть два вида степеней — открытые и закрытые. В открытых лестницах есть только горизонтально расположенная часть — сама ступенька, в закрытых — еще и вертикальная часть — подступенок.

Ступени могут быть открытыми и закрытыми

 Параметры лестницы с поворотом на градусов

Рис. 1 Общий чертеж лестницы

• Y — высота проёма — как правило определяется высотой этажей Вашего дома
• X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• E — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
• F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
• C — всего ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж
• P — нижние ступени — количество ступеней до верхнего пролёта (в сумме с площадкой), зависит от Ваших предпочтений и геометрических характеристик дома

Рис.2 Обозначение ступеней

Функция «Показывать подступенки: H»

Рис.3 Исполнение лестницы с подступеньками

Вы можете строить свою лестницу с подступеньками, или без них. Данная функция позволяет увидеть, как будет выглядеть конструкция при обоих вариантах.

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Рис. 4 Исполнение лестницы с верхней ступеней ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома. Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить).

Функция «Черно-белый чертеж:»

Рис. 5 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

1. Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Функция «Изменить направление подъема: LR»

Рис. 6 Вид лестниц с разными направлениями подъёма

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

1. Подъём слева направо;
2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

Подготовительный этап

Прежде чем приступить к строительству лестницы из дерева в загородном доме стоит продумать некоторые детали. Во-первых, стоит определиться с типом конструкции. В частных домостроениях наиболее часто используют два вида лестниц:

У каждой из них есть свои преимущества и недостатки. Так, например, винтовая лестница из дерева займет гораздо меньше свободного пространства. Но при этом такие конструкции сложны в исполнении. К тому же, сами лестницы получаются довольно узкими, пройти по ней «большому» человеку может быть трудновато (не говоря уже о переносе крупногабаритной мебели или предметов).

Самым распространенным вариантом для частного дома считается маршевая лестница из дерева. Такие конструкции можно легко сделать своими руками. Они довольно просторны и удобны в эксплуатации. Маршевые лестницы, в зависимости от высоты расположения второго этажа, могут быть с одним или двумя пролетами. Но принципиальной разницы в строительстве каждого вида нет.

Во-вторых, стоит определиться еще с некоторыми параметрами. А именно:

• сколько свободного пространства вы можете выделить под установку лестницы;
• какова высота между этажами;
• какую максимальную нагрузку должна будет выдерживать лестница;
• из каких деталей будет состоять конструкция (какой тип ступеней выбрать, какова их высота и ширина, какие ограждения использовать и т.д.).

Подготовка к работе

Прежде всего, перед каждым использованием нужно проверить исправность лестницы. Убедитесь, что на перекладинах и опорах нет трещин или признаков деформации, что ступени прочно соединены со стойками.

Обратите внимание на наконечники опор. Если Вы используете оборудование на абсолютно гладкой поверхности (напольные покрытия, бетонная площадка, асфальт), ножки его стоек должны быть защищены резиновыми или пластиковыми противоскользящими «башмаками», которые гарантируют устойчивость во время работы.

Для размещения на грунте используются специальные заостренные наконечники, хорошо входящие в землю. Их, например, по достоинству оценят садоводы.

Когда предстоит работа на улице, в коридоре офисного здания, на площадке жилого дома, то есть там, где находится много людей, – позаботьтесь об ограждении оборудования (чтобы никто случайно его не задел).

Угол наклона лестницы к плоскости горизонта должен составлять 70 – 75 градусов. В таком положении она максимально устойчива. Если стоять придется на высоте более 5 м – рекомендуем использовать дополнительные крепления и дугообразные поручни.

Параметры лестницы для дома – о чем говорят нормативы

Современное общество должно подчиняться определенным законам и правилам, иначе в мире наступит хаос. Строительная отрасль, как и любая другая, имеет свои нормы и требования, прописанные в соответствующих разделах и главах СНиП, ГОСТ, СанПиН, в которых устанавливаются стандарты, условия проектирования и выполнения работ, допустимые отклонения в размерах и многое другое. Не исключение составляют и параметры лестницы для дома, которые, в отличие от большинства нормативных показателей, можно немного изменять в одну или другую сторону. Но делать это разрешается только в рамках допустимого. Иначе готовая лестница будет неудобной для передвижения людей или даже опасной.

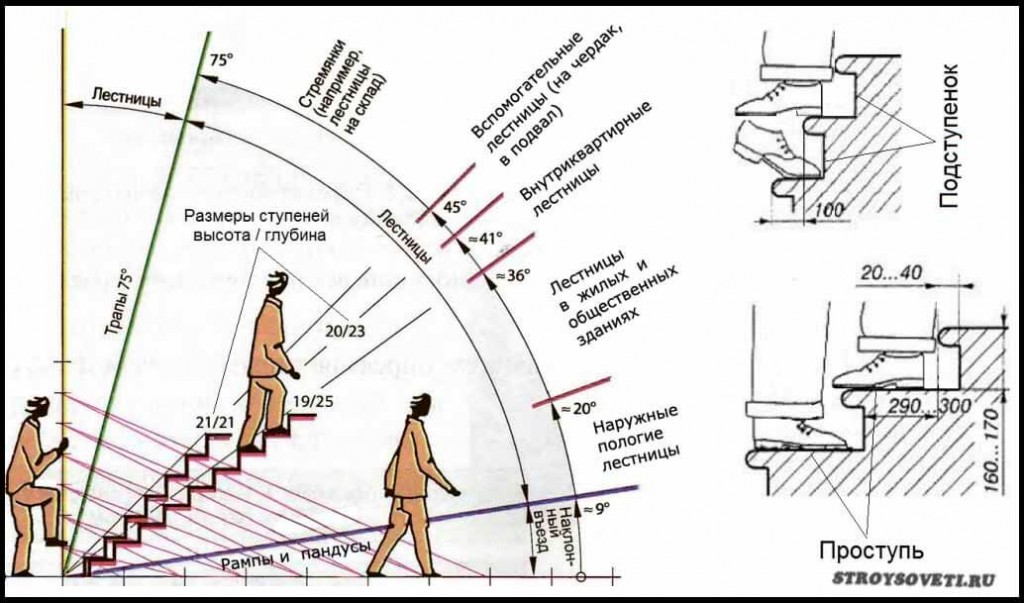

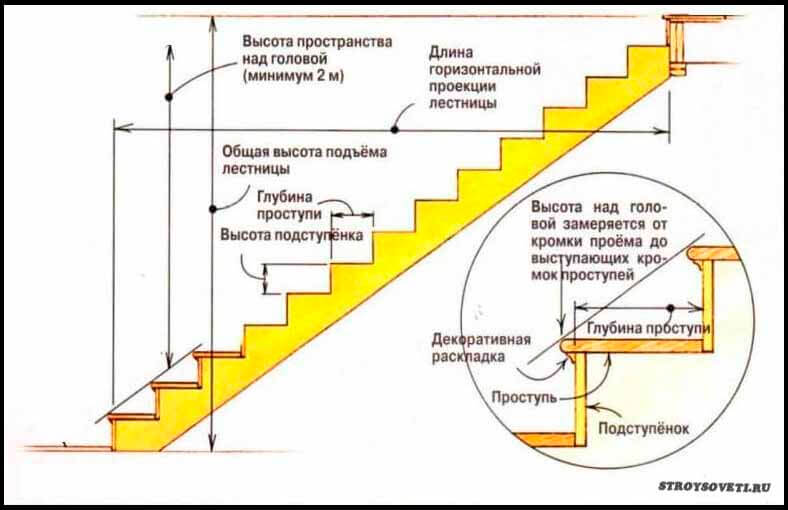

Соотношение основных параметров лестницы

Для того чтобы обеспечить комфортные условия перемещения, специалисты при выполнении расчетов опираются на следующие взаимозависимые параметры лестницы для дома:

• высоту подступенка (подъема);
• ширину проступи в плане;
• уклон лестничного марша.

В нормативных документах указываются допустимые пределы всех трех показателей для лестниц, но наиболее удобными считаются:

• высота подъема – от 150 до 180 мм(допустимая – от 120 до 200 мм);
• глубина проступи – от 280 до 320 мм(допустимая – от 235 до 355 мм);
• угол наклона – от 30 до 45 градусов (допустимый – от 24 до 60 градусов). Лестницы, имеющие уклон более 45 градусов считаются крутыми и не слишком удобными, но они незаменимы в стесненных условиях.

Под параметром «лестничный уклон» подразумевается отношение высоты подступенка к ширине проступи в плане (глубина проступи может иметь больший размер).

Эти показатели нельзя выбирать произвольно, они зависят друг от друга и еще от нескольких факторов:

• от длины лестничного марша в плане;
• от габаритов лестничного проема;
• от расстояния между уровнями чистого пола первого и второго этажа;
• от количества подъемов (по нормативам – от 3 до 18).

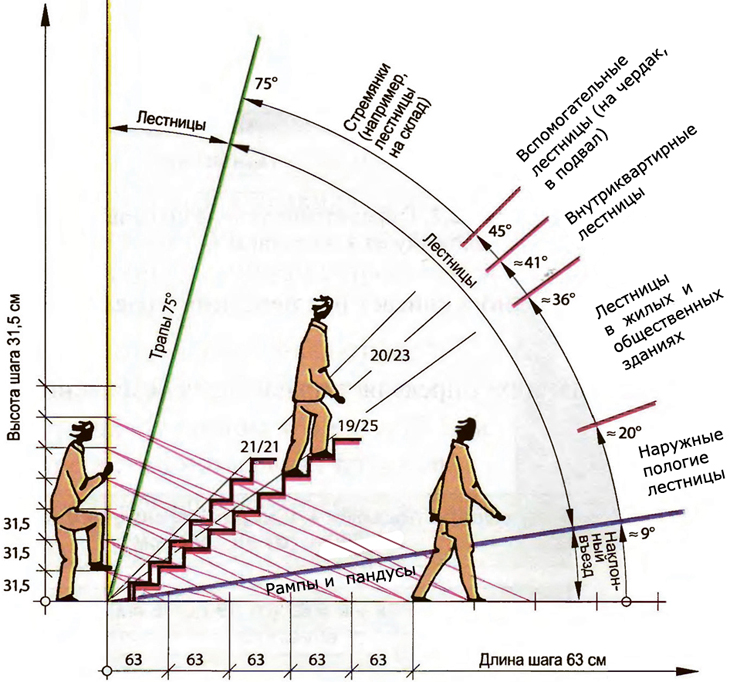

За основу определения уклона лестницы, удобного для передвижения, принимается длина шага среднестатистического человека по горизонтальной поверхности, которая составляет 63 см. При подъеме вверх размер шага уменьшается пропорционально увеличению наклона плоскости и доходит до 31,5 см в случае перемещения по вертикальной стремянке.

Стоит отметить, что несоблюдение предлагаемых нормативами соотношений и габаритов лестничных конструкций может привести, в лучшем случае, к трудностям при подъеме или спуске, а в худшем – к больничной койке.

Дополнительные параметры

Несмотря на название, дополнительные параметры лестницы на второй этажявляются не менее значимыми, чем основные. Среди них можно отметить следующие:

• ширину марша и площадок;
• высоту ограждения;
• расстояние между потолком нижнего этажа и ближайшей проступью.

Начнем с того, что «полезная» ширина лестницы для жилых домов должна составлять не менее 0,90 м, а размер промежуточной площадки не может быть меньше габаритов марша, опирающегося на нее. Допускается в узких проемах устанавливать лестницы шириной 0,60-0,70 м. Человек сможет по ней подняться на второй этаж, но пронести крупногабаритные вещи у него вряд ли получится. Это необходимо учитывать.

Говоря о параметрах лестничного ограждения, стоит отметить, что его безопасная высота вместе с поручнем составляет 0,90 м для лестниц, расположенных в жилых помещениях, а там, где находятся маленькие дети, перила рекомендуется ставить высотой 1,20 м. К тому же, регламентируются минимальные расстояния «в свету» между отдельно стоящими балясинами. Их разрешается делать не более 0,15 м. В противном случае свободное пространство необходимо оградить защитными экранами, продольными или поперечными стойками.

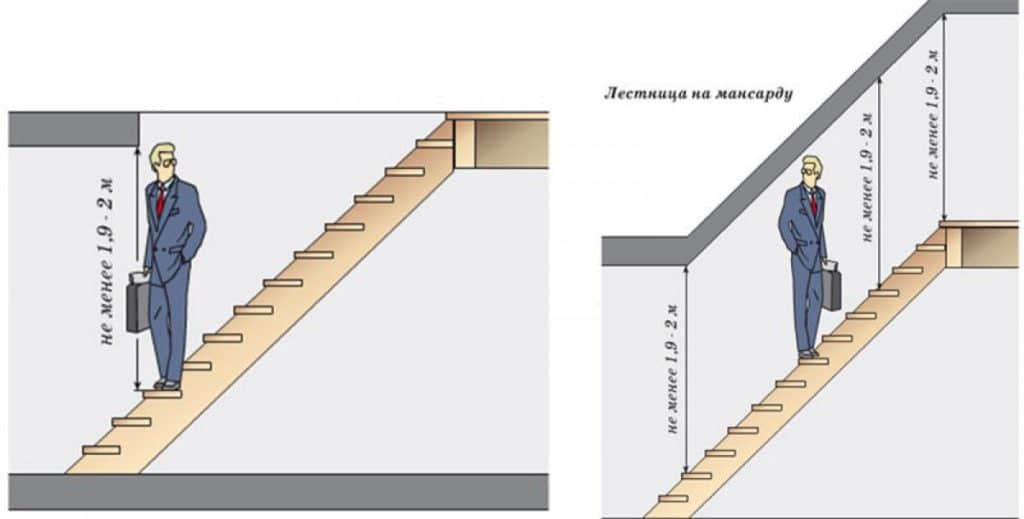

Еще один важный параметр, на который стоит обратить внимание, — это минимальное расстояние по вертикали от поверхности ступени до находящейся над ней потолочной конструкции, другими словами, критическая высота лестницы. Она должна составлять не менее двух метров, чтобы при спуске или подъеме невозможно было травмировать голову.

При расчете и монтаже внутридомовой лестницы не следует игнорировать рекомендуемые для нее размерные параметры, тем более что в небольших пределах их можно изменять. Это поможет защитить родных и близких от непредвиденных ситуаций!

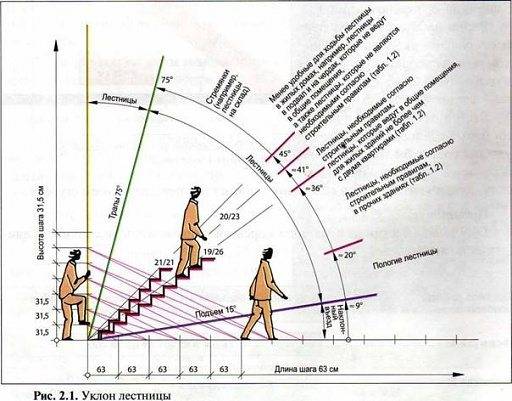

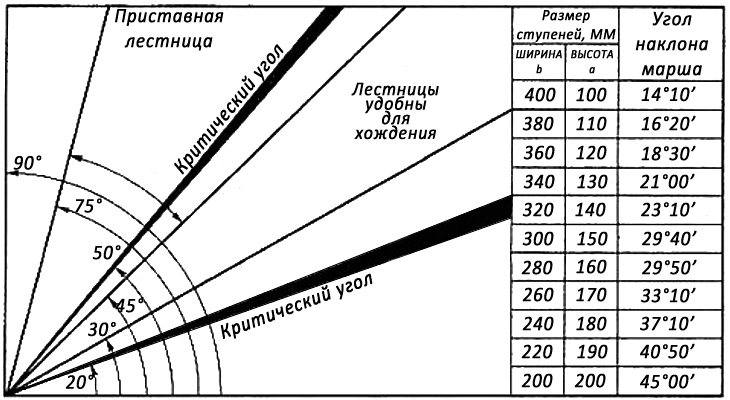

Угол наклона лестницы: просто и легко рассчитываем оптимальные показатели

Лестница в частном доме должна выглядеть стильно и красиво, служить долго, быть надежной. При этом немаловажные требования к эксплуатации такой конструкции – безопасный и удобный подъем. Составляя план дома, важно произвести расчет угла, под которым лестница соединит этажи и будет комфортной для всех членов семьи.

Что такое оптимальный наклон лестницы в частном доме

Угол наклона – важнейший параметр при сооружении подъемного межэтажного перехода, расчету которого следует уделить особое внимание. Изготовление лестницы не представляется особенно сложным процессом, но сделать правильный расчет мастер либо владелец дома сможет только в том случае, если учтет целый ряд нюансов и требований к сооружению. Конструкция будет надежной и безопасной, если правильно подобрать параметры всех ее элементов и рассчитать оптимальный угол наклона.

В частных домах проектируются лестницы с наклоном 30-45 градусов. Именно такая крутизна лестницы признана максимально комфортной. Но на показатели удобства влияют и иные аспекты, к которым относятся размеры ступеней и проступей. Они подбираются конкретно к каждому отдельному случаю.

Требования к параметрам, влияющим на наклон

Рассчитывая показатели оптимального угла подъема, надо учесть такие параметры:

• длина шага. Она показывает расстояние, которое преодолевает человек за один шаг. Оптимальная длина – 60 см. Этой цифре должно равняться расстояние двух ступеней и проступи;
• высота ступени (проступи). Этот размер влияет на крутизну лестницы: чем больше значение, тем круче лестница. Оптимальное значение выбирают между 10 и 20 см;
• ширина ступени (иными словами – глубина проступи) должна обеспечивать надежную опору под ногами.

При определении размера ступени, важно учесть комфортное размещение ноги, как при подъеме, так и при спуске. При небольшом размере проступи растет угол наклона, что делает спуск неудобным и опасным. В противном случае сбивается шаг либо спуск получается слишком пологий. Оптимальной считается глубина проступи не меньше 20 см.

Несмотря на то, что стандарты допускают устанавливать лестницы с 20-50 градусным наклоном, следует помнить, что маленький градус наклона влечет увеличение площади для сооружения конструкции, а большой резко снижает безопасность перемещения по ней.

Проектирование: как правильно выполнить

Проектирование несложно выполнить самостоятельно — возьмите лист бумаги, на которой нанесена миллиметровая разметка, и начертите на нем прямоугольный треугольник, применяя масштаб 1:10:

• Первый катет которого (горизонтальный) равен расстоянию, отведенному для лестницы.
• Второй (вертикальный) – это расстояние между полом первого этажа и второго.
• Третья сторона треугольника (гипотенуза) будет равняться длине лестницы.

Угол, который образовала гипотенуза с горизонтальным катетом, и будет угол наклона. Если он находится в оптимально допустимых пределах (30-45 градусов), значит можно продолжить выполнять расчеты остальных параметров лестницы. Иначе надо будет подобрать лестницу такой конструкции, которая способна разместиться на выделенной площади, при сохранении угла наклона в требуемых пределах.

Рассчитывая параметры ступеней и проступей, не стоит забывать, что их размеры сильно зависят от крутизны марша: чем круче лестница, тем ступень выше и уже. Нельзя допустить снижение уровня безопасности для жильцов дома.

Поверхности ступенек в классических конструкциях располагаются горизонтально. Если лестница сооружается для экстренного использования, то допускается ее незначительный наклон внутрь, что позволит избежать соскальзывания ног при спуске или подъеме.

Для лестничных маршей, количество ступеней которых более 4-х, необходимо обязательно предусмотреть ограждение.

Этап сооружения: особенности и нюансы

После правильного расчета угла наклона лестницы, наступает не менее ответственный этап – сооружение. Нужно запастись элементами конструкции, размеры и количество которых указаны вами в чертеже, и правильно собрать их. Порядок выполнения работ следующий:

• устанавливаются и крепятся несущие элементы;
• производится монтаж подступенков и ступеней;
• устанавливаются элементы ограждения.

Удобную и надежную лестницу в частном доме можно сделать только при правильно выполненном расчете всех параметров.

Оптимальный угол наклона – это не только комфорт и удобство, а прежде всего, безопасность, которой нельзя пренебрегать. Крутые лестницы могут стать непреодолимым барьером для людей, слабых физически, а слишком пологие будут громоздкими и займут много полезного пространства. Сооружая лестницу с соблюдением оптимальных требований, вы получите не только красивую и гармонично вписанную в интерьер дома, но и надежную, безопасную и максимально комфортную конструкцию подъемного элемента, соединяющего этажи.

Источник

Как сделать лестницу на бревне

Если использовать два бревна-опоры, лестница получится надежнее

• Опора – толстое бревно.
• Ступени – отрезки бревен, разрезанные вдоль.

В бревне во всю длину лестницы вырезаем углубления, в которых закрепляем ступени из бревенчатых половинок. Можно использовать в качестве опор 2 бревна – лестница внешне будет более традиционной, зато надежнее.

Чтобы закрепить такую лестницу на склоне, нужно сделать преграду для сползания, в которую будет упираться нижний конец бревна (бревен). Это могут быть пластины из толстого металла или мощные арматурные пруты, вбетонированные в землю.

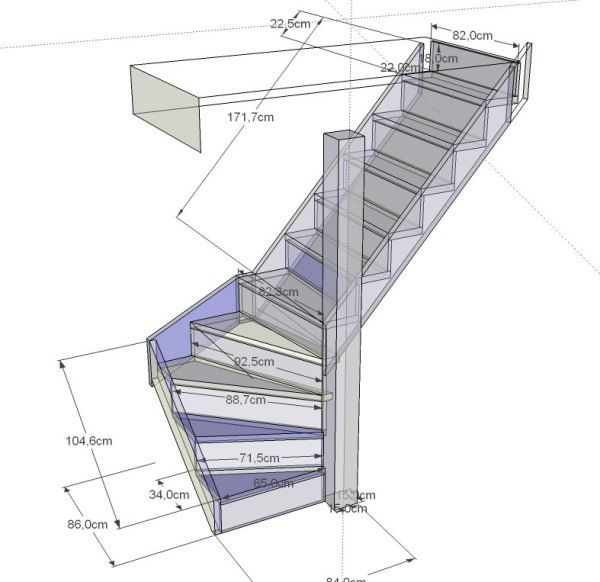

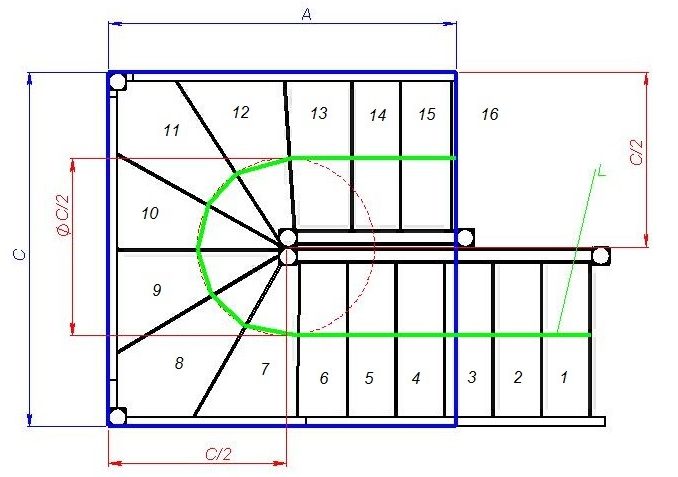

Расчет лестниц на второй этаж с поворотом на и градусов

Учитывая, что прямые одномаршевые конструкции для установки требуют достаточного количества площади, в коттеджах и на дачах используют поворотные конструкции с площадками или радиусными ступенями. При расчете лестницы с площадкой на второй этаж с поворотом на 180 или 90 градусов учитывается устройство прямоугольной или квадратной планки, от которой выполняется поворот на соответствующее количество градусов.

При расчете лестницы на второй этаж с поворотом на 90 с забежными ступенями учитывается тот факт, что на поворот приходится три и более забежных ступени.

Поворотная на 180 градусов лестница с забежными ступенями — вид сверху

Основные требования к повортным конструкциям:

• ширина поворотной ступени с широкого края должна быть не менее 40 см, а в середине — не менее 20 см;
• радиус поворота лестницы составляет 30 см;
• все ступени марша, в том числе и поворотные, должны размеренно повторять линию марша. Это обеспечит комфортное передвижение по лестнице.

В расчетах лестниц с поворотными ступенями на 180 и 90 градусов стоит учитывать, что ширина проступи (ступени) в самой узкой части должна составлять не менее 14 см. Тогда, ширина забежной ступени в зоне средней линии будет оптимальной для перемещения человека, так как именно по этой линии и будет осуществляться движение по поворотной части лестницы.

Оптимальные параметры ступеней

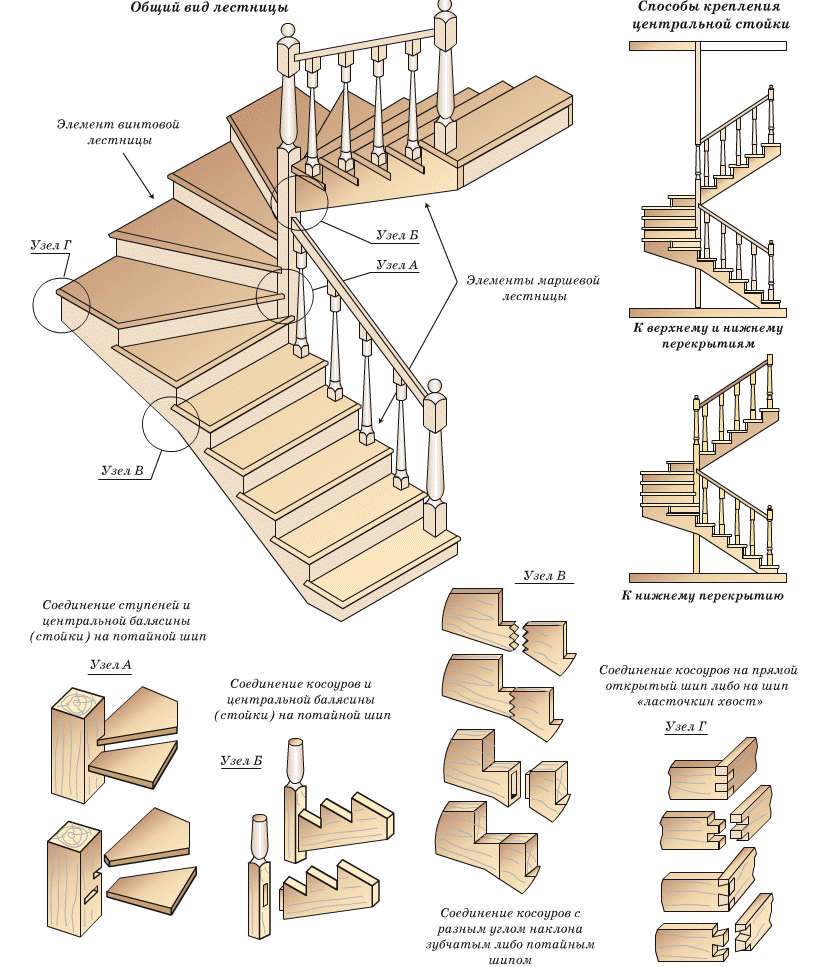

Изготовление и сборка деталей

Чтобы изготовить детали своими руками, понадобятся инструменты — электродрели, пилы, ножовки, рубанки. шуруповерты, электролобзики. Обязательно нужны измерительные приборы (отвес, рулетка, уровень) и чертежные принадлежности, желательно строительные. Для монтажа понадобятся и комплектующие — металлические шпильки, саморезы, уголки, зип-болты, деревянные шканты, столярный клей, лаки, краски и так далее.

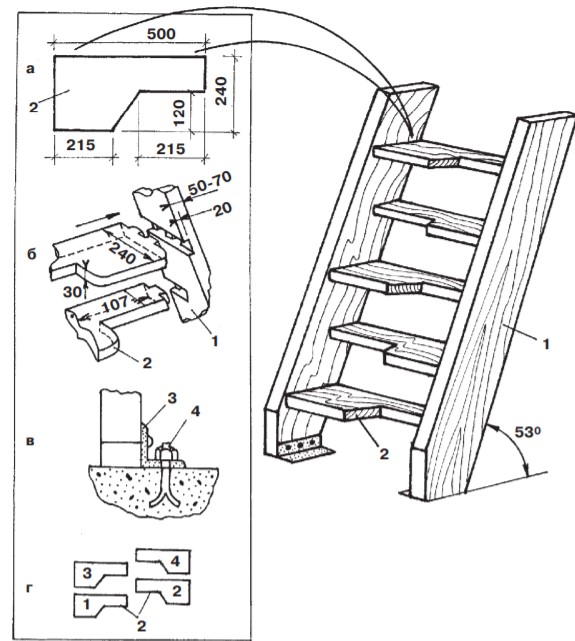

Изготовление и установка тетивы или косоуров

Первый этап установки — изготовление несущей основы и ее монтаж. Тетиву делают из сплошных балок, прорезая в них углубления для вставки ступеней. Чтобы система не разошлась, нужны фиксаторы — металлические, деревянные тяжи или другие крепления. На косоуры детали накладываются сверху. Крепление выполняют на специальную фурнитуру, уголки.

Чтобы сделать основу, подготовленные деревянные балки обрезают под размер готовой лестницы, и дополнительно снимают участок, равный толщине проступи. Затем на детали наносят разметку по параметрам ступеней и выпиливают выемки стамеской или фрезерным станком. Готовый первый элемент будет шаблоном для изготовления остальных.

При установке несущие балки приставляют к месту размещения лестницы, упирая верхний конец в межэтажное перекрытие, а нижний — в пол первого этажа. Перед креплением деталей на анкеры, саморезы, металлические уголки проверяют совпадение горизонтов с помощью уровня. Если используются косоуры, их скрепляют дополнительными поперечными балками для надежности, а к стене фиксируют «глухарями» или дюбелями по проектным меткам.

Изготовление и крепление ступеней и подступенков

Монтаж проступей и, желательно, подступенков на тетиву выполняют поэтапно:

• по лекалам с рассчитанными размерами вырезают все детали ступеней и обрабатывают шкуркой;
• пазы в тетивах лестницы смазывают столярным клеем и устанавливают в них проступи, начиная снизу;
• в тетивах проделывают отверстия, устанавливают тяжи и фиксируют гайками;
• после высыхания клея подступенки, а затем проступи фиксируют на саморезы, гвозди или другой крепеж.

Установка на косоуры проще. Ступени закрепляют на них болтами, саморезами с фронтальной стороны, закрывая шляпки накладками или затирая грунтовкой, мастикой.

Изготовление и монтаж ограждений

После монтажа несущей основы и ступеней ставят ограждение. Без него лестница будет опасной, а ее вид — незавершенным. Балясины устанавливают на подступенки, закрепляя шпильками, шкантами или анкерами, или фиксируют непосредственно сбоку к тетиве (но это менее эстетичный вариант).

После возведения марша лестницы ставят опорные тумбы. Затем в основе и балясинах просверливают отверстия под крепеж, заполняют их клеем и фиксируют вертикальные элементы. После установки высоту подгоняют, обрезая излишки по уклону лестницы. Затем на балясины укладывают поручни, привинчивают их и обрезают сверху и снизу. Завершает сборку финишная обработка лестницы. Красить или лакировать ее нужно после установки всех элементов и высыхания клея и грунтовки.

Ширина ступеней

Ещё один способ расчёта уклона лестницы проводится на основании параметров ширины ступенек и глубины проступи. Для этого существует формула: 2a + b. При значениях a (глубины проступи) от 150 до 180 мм и b (ширина ступени) от 280 до 300 мм, то результат в среднем варьируется от 580 до 660 мм. Если габариты ступени меньше чем 145 мм, то величина высчитывается по такой формуле: a + b.

Обычно ширина ступени соответствует размеру обуви, а высота положения элементов – размеру шага. Существует между этими параметрами определённая зависимость: чем ниже располагаются ступени, тем больше их ширина и наоборот.

Лестница на второй этаж в частном доме — как сделать своими руками, пошаговая инструкция, сборка

Главная / Лестницы /

В любом здании высотой больше этажа производится установка лестницы. Такая конструкция требует детального расчета всех ее комплектующих, умения работы со слесарным и столярным инструментом и некоторых дизайнерских навыков. После изучения этой инструкции вы узнаете, как проектируется и изготавливается деревянная лестница своими руками.

Особенности деревянных лестниц

Резные деревянные лестницы становятся выбором многих. Неудивительно, ведь они имеют эстетически привлекательный внешний вид и выгодны со стороны ценовой политики.

В чем преимущества

У таких конструкций есть целый ряд преимуществ, которые открывают широкие возможности перед владельцами частных домов.

1. Можно выбрать самые различные дизайнерские решения для осуществления миссии своими руками. Конечно, чем сложнее выбрана схема, тем больше навыков потребуется от хозяина. Это касается и нанесения чертежа на бумажный носитель, и непосредственного размещения конструкции в помещении.
2. Экологически чистый материал. Это поможет без риска для здоровья домашних преобразить пространство.
3. Выгодная ценовая политика. Если человек проживает неподалеку от лесных насаждений, то для реализации задуманного на материалы совсем не придется тратить финансовые ресурсы. Можно просто договориться с лесником или самостоятельно (если это разрешено), срубить нужное дерево. Такой вариант материала поможет потратить минимум при максимальной пользе для собственной «крепости».
4. Различные вариации оформления. Если тот, кто своими руками желает сделать чертеж и установку лестницы, владеет искусством резьбы по дереву, то можно создать настоящий шедевр, который дополнит и преобразит помещение.
5. Легкость установки. В сравнении с лестницами из металла, стекла и прочих материалов, лестницы из дерева просты в оборудовании. По инструкции, взятой из журнала или интернета, без труда можно осуществить задуманное.

В чем недостатки

Стоит учесть недостатки материала, с которыми можно столкнуться по неосторожности и при недостаточной подготовке.

1. Насекомые. Если правильно не обработать поверхность и некачественно просушить древесину, есть риск разведения насекомых в щелях лестничной конструкции. Как известно, это очень вредно и может привести к разрушению всей структуры, ведущей на верхние этажи. Поэтому, предварительно стоит купить средство, защищающее от вредоносных любителей полакомиться древесиной.
2. Отслаивание. На деревянной поверхности могут образоваться заусеницы, приносящие дискомфорт при ходьбе, заносящие занозы под кожу. Чтобы избежать этого недостатка, следует тщательно отшлифовать покрытие и покрыть лаком.

Это самые популярные негативные стороны изделий из дерева. Тем не менее, зная их, можно предостеречь себя и получить от реализации задуманного только пользу.

Технология изготовления

Имея минимальные навыки столярных либо плотницких работ, можно самостоятельно изготовить подобную лестницу.

Установка опор

Наиболее часто используемыми опорами являются деревянные тетивы, представляющие собой длинные доски, с врезанными в них ступенями. При использовании металлического каркаса, опоры изготовляются из труб либо швеллеров, к которым крепят основания ступеней при помощи сварки. Для равномерного распределения нагрузки опоры фиксируют анкерными болтами. Если предусмотрена слишком высокая лестница потребуется установка дополнительных стоек.

Монтаж ступеней

Несмотря на соединение путем врубки, усилить прочность фиксации можно гвоздями, саморезами или клеем. Наиболее удобной и распространенной конфигурацией ступенек считается плавное закругление, с последующим резким сужением до 1/3 ширины. Не запрещается использование треугольных элементов или распиливание проступи, с последовательным креплением каждой части в отдельности.

Лестница «Гусиный шаг» — это великолепная альтернатива приставным конструкциям или крупногабаритным маршам. Она позволяет создать комфортный доступ к хозяйственным или жилым помещениям верхнего этажа. Выполняя подобную работу впервые, следует ознакомиться с готовыми образцами проектов наиболее популярных вариантов.

Лестница с поворотом на градусов своими руками

Прямая маршевая конструкция – без сомнений, самый безопасный и удобный для подъема и спуска вариант. Однако далеко не всегда доступный: скромные размеры коридора или прихожей часто сильно ограничивают площадь лестничного пролета. Ну а в зале тратить площадь на лестницу хочется и того меньше. Поэтому часто даже при нормальной высоте второго этаже сооружают варианты с поворотом на 90 или 180 градусов.

Варианты конструкций

Чаще всего своими руками реализуется модификация с углом на 90 градусов: она и сооружается проще и поворот на 90 градусов удобней, чем на 180. Последний же возникает в тех случаях, когда место для лестницы на второй этаж действительно крайне невелико, а винтовой вариант категорически невозможен.

Сделать это можно двумя способами.

Забежные ступени в любом случае менее безопасны и удобны, так как здесь только одна нога получает достаточную опору. Однако в условиях жесткой экономии места, часто другого выхода просто нет.

Создание проекта

Самым сложным является не построить лестницу с поворотом на 180 градусов, а сделать для нее рабочий чертеж.

1. Сначала чертят вертикальную проекцию, с помощью которой рассчитывают оптимальные соотношения высоты и ширины ступенек без учета их формы.
2. На чертеже, соблюдая масштаб, рисуют горизонтальную проекцию лестницы на второй этаж. Отсекают линией сегмент окружности. Середину линии обозначают точкой А, она же является центром всей окружности.
3. На прямых участках откладывают ширину ступеней – до начала изгиба. Можно оставить все эти проступи прямыми, а забежными оставить только те, что оказались в сегменте окружности, но такая лестница будет не слишком удобной Желательно увеличить число забежных ступеней, чтобы подъем был более равномерным.
4. По границе между прямыми и забежными ступенями отмечают линию DE от одного до другого края. Через точку А проводят перпендикулярно линию. На пересечении с краем окружности ставят точку В.
5. Посередине маршей чертят кривую, обозначающую линию движения.
6. От пересечения прямой AB и линии движения влево откладывают отрезок величиной с половину ширины обычной ступеньки. Точку обозначают 1 – это граница центральной забежной ступени. От точки 1 откладывают до пересечения с кривой отрезок, равный полной ширине. Точку обозначают 2 – это граница второй ступени. Операцию повторяют, пока не получат точки для всех трапециевидных проступей.
7. Через точку A и точки 1, 2. 3 и так далее проводят прямые. Они и обозначают границы ступеней.
8. То же самое проделывают с правой частью лестницы, и получают рабочий чертеж для расчета материалов и строительства лестницы.

Монтаж деревянной конструкции с поворотом на 180 градусов

1. Принципиальным отличием поворотной лестницы от обычной является установка опорного столба, к которому и будут закрепляться забежные проступи. Для него выбирают брус сечением не менее 10*10 мм и соответствующей длины.

На чертеже закругление при вычислениях выполняется. Но на практике сделать это довольно сложно. Куда проще соорудить вариант, в котором это закругление остается условным, а забежные ступени достигают границ прямоугольного участка и имеют соответствующую форму.

1. Из деревянного бруса нарезают 6 косоуров: режут балки нужной длины, отмечают и выпиливают выступы по ступени.
2. Нижние косоуры закрепляют к полу на опорный брус. Верхними концами один фиксируется анкерами к стене, второй либо входит в паз на опорном столбе, либо опирается на него. Третий косоур крепится на стену.
3. Два верхних опираются верхними концами на перекрытье на втором этаже, нижними – один на стену, второй на опорный столб. Таким образом можно построить каркас с поворотом на 180 градусов.
4. Из доски толщиной не менее 36 мм своими руками вырезают проступи и подступенки, если они нужны. Изделия шлифуют наждачной бумагой или шлифмашинкой.
5. Сначала монтируют подступенки – усаживают на клей и фиксируют саморезами. Ступень укладывают сверху таким же образом. Саморез при этом углубляется, чтобы можно было замаскировать отверстие деревянной пробкой.

Возможен монтаж и без саморезов, на шканты. Для этого в косоурах и ступенях предварительно высверливают отверстия и изготавливают сами шканты. Крепеж усиливается клеем.

1. На забежных ступенях формируют пазы для стыковки с опорным столбом.
2. Устанавливают ограждение. Нижние опорные балясины закрепляет к полу. Остальные вертикальные стойки фиксируют на ступенях саморезами.

Также можно реализовать крепеж на шканты. В этом случае в ступенях и торцах балясин проделывают отверстия нужного диаметра. Шкант, обмазанный клеем, сначала фиксируют в проступи, а затем на него накручивают стойку.

1. Последними закрепляются на торцы столбиков перила.
2. Готовое сооружение зашкуривают и обрабатывают антисептической грунтовкой. Для отделки изделия используют морилки, краски и лаки.

На видео подробно рассказывается о том, как построить лестницу с углом поворота в 180 градусов своими руками.

Метод подъема линий

Здесь также нужны две проекции. Горизонтальную рисуют аналогично предыдущим рассмотренным методам, на ней тоже проводится линия середины марша. Кроме того, отмечаются точки, соответствующие началу и концу забежных ступенек. Линия середины марша разбивается на отрезки величиной в ширину ступеней, обычно это 200 мм.

Вертикальная ось вертикальной проекции, в свою очередь делится на отрезки, равные высоте ступенек. Далее выбирают прямые ступени и, соединив их ребра линиями, получают соответствующие отрезки, с помощью которых находят пересечение с осью горизонтальной проекции. Полученная точка используется в дальнейшем для построения окружностей, которые нужны для определения вертикальной проекции линии подъема тетивы. Для нахождения вершин ступеней пользуются вертикальной осью – проводят перпендикулярную ей линию до пересечения с линией подъема. Проекции полученных точек на горизонтальную ось дадут размеры узких частей забежных ступенек. Эти размеры используются для нахождения всех остальных параметров забежных ступенек.

Как сделать заказ на изготовление?

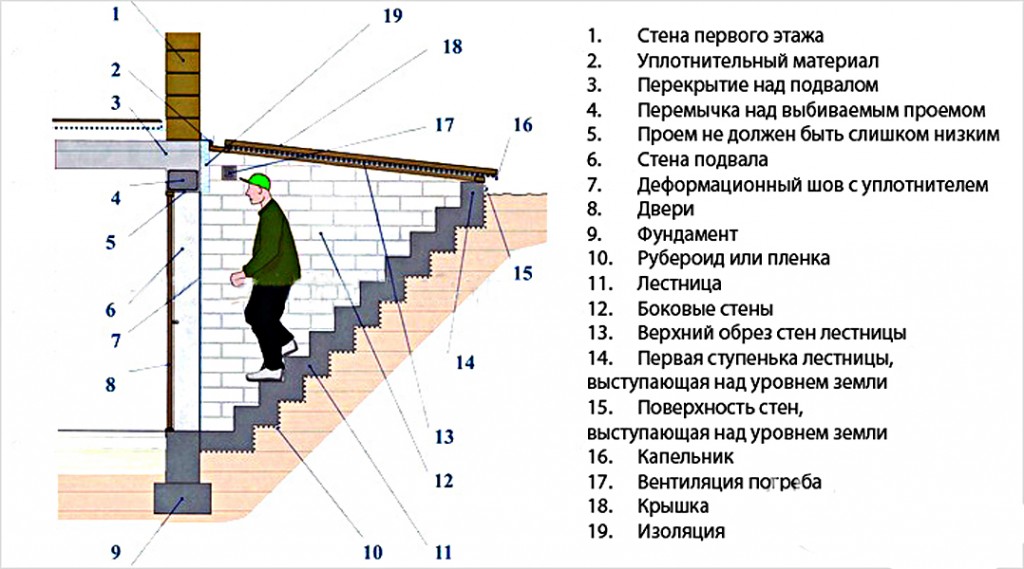

Вы можете купить готовую лестничную конструкцию для чердачного или подвального входа в магазинах Москвы. Однако, если хотите что-нибудь оригинальное по приемлемой цене, обращайтесь в нашу компанию. Мы принимаем заказы на изготовление и монтаж деревянных и металлических компактных сооружений со ступенями «гусиный шаг». От вас потребуется всего несколько действий:

1. Оставить заявку.
2. Встретить специалиста для замера.
3. Обсудить детали.
4. Подписать договор.

Наши специалисты выполнят необходимые работы в установленные сроки. Профессиональное изготовление лестницы гусиный шаг на заказ — надежно, безопасно, выгодно.

Организация работы и монтаж

После закупки нужных строительных материалов, необходимых для работы инструментов, крепежа приступаем к изготовлению лестницы в доме своими руками.

Доски 40–50 мм пойдут на косоуры с минимальной шириной в 150 мм, брус толщиной 25 мм подойдёт для подступенка, проступи берётся дерево до 40 мм толщиной.

Предварительно из доски выпиливают 2 косоура. Это несущие балки, поэтому надо быть максимально внимательными и ответственными при работе с ними. Отмерив необходимую ширину лестницы, балки соединяются попарно, потом они соединяются друг с другом деревянными досками. Следом нарезается нужное количество ступеней, подступенки согласно нужным размерам. Чаще всего высота подступенка составляет 17 см, а ширина проступи не больше 32 см.

Через три или четыре ступеньки деревянные доски крепятся к ровной поверхности балок, добавляя прочности всей конструкции. После установки несущих балок начинается монтаж косоуров. Проверяя правильность монтажа строительным уровнем, балки устанавливаются на место. К косоурам крепятся сначала подступенки, а затем проступи. Ступеньки устанавливаются снизу вверх очень ровно, крепятся саморезами, промазываются клеем, чтобы избежать скрипа.

Рекомендации по креплению «одежки» для лестницы

Инструкция по монтажу деревянной лестницы на следующем этапе предусматривает раскрой проступи и подступенка из выбранной древесины. В нижней части подступенка необходимо просверлить три отверстия, углубившись при этом на 1, 5 см. Сечение проделываемого отверстия не должно превышать 0, 5 см. Отверстия располагаются в центре подступенка и по обеим сторонам. В отверстие необходимо вкрутить болты, которые будут выполнять функцию анкеров. Их концы должны выступать над поверхностью на 8 мм. Шляпки болтов срезаются болгаркой или откусываются.

К первой ступени подставляется подступенок. На полу при этом следует отметить место, куда будет приходиться анкер. На намеченных участках высверливаются отверстия, которые после заполняются эпоксидной смолой. Подступенок необходимо установить на предназначенное для него место. Этот элемент фиксируется к подложке из фанеры жидкими гвоздями. Клеящим составом промазывается фанерный кусок, а после на него накладывается подступенок.

При монтаже лестницы в деревянном доме действовать необходимо по той же аналогии. Некоторые мастера при этом советуют фанеру и подступенки крепить универсальными саморезами или гвоздями. Но при этом вы должны следить за тем, чтобы древесина не была повреждена, как и фанерные изделия.

На следующем этапе можно приступать к установке проступей. Для этого в материале прорезается паз. Он должен располагаться в точке стыковки торца подступенка и проступи. Ко второму концу проступи присоединяется подступенок. Использовать для этого необходимо саморезы. Паз и фанерная подложка обрабатываются клеящим составом, после этого можно установить первую ступень. Для того чтобы обеспечить хорошее схватывание, необходимо установить сверху что-нибудь тяжелое. Монтаж остальных ступени осуществляется по тому же принципу. После того как будут установлены деревянные ступени, необходимо заделать зазоры и отшлифовать поверхность. После шлифовки нужно обработать древесину морилкой. После ее высыхания следует нанести на ступени лак.

Этап сборки

Сначала устанавливается опорный столб и подступенок. Все закрепляется при помощи саморезов, дополните при необходимости уголками.

Иногда все закрепляют жидкими гвоздями, это препятствует возникновению скрипа. Далее устанавливаются поворотные ступени.

Косоур закрепляется к стене саморезами. Далее ступеньки и подступок. Открытая часть ступеней необходимо закрывать тетивой.

Далее устанавливаются перила, балясины и разнообразные элементы декора.

Если хотите под лестницей можете оборудовать комнату и ждать прилета совы из Хогвартса, а если серьезно то обычно туда монтируют ящик, что позволяет отлично экономить пространство. Также часто делают под лестницей гардеробную.

Сделать самому деревянную лестницу не трудно, необходимо лишь соблюдать инструкции и делать все по чертежам. Тогда успех в вашей работе гарантирован.

Как рассчитать угол наклона лестницы?

Расчет угла наклона лестничного марша является одной из самых важных задач при проектировании конструкции, так как именно этот параметр предопределяет характеристики остальных элементов сооружения. Мы предлагаем вам ознакомиться с двумя методами расчета – автоматизированный с помощью онлайн-калькулятора и классический ручной.

Расчет угла наклона лестницы – Онлайн калькулятор

Если вы боитесь ошибиться и у вас нет лишнего времени, лучшим решением для того чтобы рассчитать угол наклона лестницы на второй этаж станут наши надежные онлайн-калькуляторы. У нас доступен расчет следующих типов конструкций:

• прямая лестница на тетивах;
• прямая лестница на косоурах;
• прямая лестница с ломаным косоуром;
• лестница на косоурах с забежными ступенями с поворотом на 90;
• лестница на косоурах с забежными ступенями с поворотом на 180;
• одномаршевая лестница на косоурах с площадкой с поворотом на 90;
• двухмаршевая лестница на косоурах с площадкой с поворотом на 180;
• трехмаршевая лестница на косоурах с площадкой с поворотом на 180.

Перейдите на страницу интересующей лестницы, введите необходимые параметры проема и нажмите кнопку « Рассчитать ».

Вам будет доступен блок с результатами расчета, в котором вы можете подчерпнуть большое количество полезной информации – практически готовую смету. В отдельном окне выводятся чертежи, схемы и 3D-модель конструкции.

Расчет наклона лестницы вручную

Классическим, но не всегда рациональным методом является расчет угла лестницы вручную. Мы покажем, как применяя простые геометрические правила можно определить искомое значение и разберем пример.

Существует два основных способа расчета:

• Способ #1 – наиболее простой. Зная параметры глубины и высоты ступени, вы можете сразу определить угол наклона лестницы, так как фактически он будет совпадать с углом наклона гипотенузы прямоугольного треугольника, образованного ступенями. Для того чтобы его определить нужно знать тангенс угла А.

Формула расчета угла наклона лестницы: tg(A) = h / s

• Способ #2 . Суть расчета сводится к тому же, только здесь в качестве катетов прямоугольного треугольника выступает высота и длина проема. Рассмотрим второй случай, как наиболее подробный.

Считается, что максимально комфортными и удобными лестницами являются те, при ходьбе на которых не приходится искусственно изменять привычную длину шага. У каждого человека свой стандарт, однако среднее значение находится в пределах 60-65 см. Вы можете измерить свой, а мы продолжим пример с размером равным 63 см.

Рекомендованные значения ширины проступи и высоты ступеней мы уже обсуждали, но как понять какое именно значение подобрать из этих интервалов.

Опытным путем специалисты выяснили, что длина шага равна сумме глубины проступи и двойной высоте ступеней. То же самое можно записать в виде формулы:

Формула расчета ступеней: 2 × h + s = 60/65 см

Т.е. зная длину шага человека и допустимые интервалы, можно подобрать наиболее комфортные параметры ступеней. Перебрав все возможные варианты, у нас получились найти две пары теоретических значений: s = 27 см и h = 18 см или s = 29 см и h = 17 см. Возьмем первую.

Для тех, кто не хочет углубляться в подробности, можно остановиться на формуле tg(A) = h / s и закончить расчет прямо сейчас.

Далее нам необходимо определить высоту этажа. Мы возьмем стандартный потолок для частного дома – 270 см и прибавим толщину перекрытия с конструкцией пола верхнего этажа, в среднем, это составляет 30 см. Вам же необходимо измерить рулеткой фактическое значение и в дальнейших расчетах использовать именно его.

Зная высоту этажа и высоту ступеней, мы можем определить их количество:

300 см / 18 см = 16,7 ступеней.

Так как число получилось не целое, округлим в большую сторону (до 17) и произведем обратный расчет, для определения точной высоты ступеней.

300 см / 17 = 17,6 см.

Теперь вернемся к первоначальной формуле и рассчитаем реальную ширину проступи по известной высоте ступеней.

63 см – 17,6 см × 2 = 27,8 см.

У нас получилось, что h = 17,6 см, s = 27,8 см – оба значение соответствуют рекомендуемым, значит можно продолжить расчет.

Так как мы рассчитываем пример для наглядности – для упрощения расчетов мы округляем сотые доли полученных значений. В реальной ситуации, так делать не рекомендуется .

Дальше определим длину лестницы в горизонтальной проекции на основании данных по количеству ступеней и их длине.

17 × 27,8 см = 472,6 см.

После проведения вычислений вам необходимо убедиться в наличии необходимого пространства для монтажа лестницы. Если такового нет (что часто случается), необходимо выполнить расчет в обратную сторону, отталкиваясь не от оптимального угла наклона лестницы, а от возможностей помещения.

Также следует рассмотреть многомаршевые конструкции. Для них расчет проводится аналогично, только для каждого марша в отдельности.

Но предположим, что у вас имеется необходимая площадь, тогда заключительный этап работ сводится к определению тангенса угла, образованного длиной и высотой проема.

В этом случае, оптимальный угол наклона лестницы будет равен:

tg(α) = 300 / 472,6 = 0,63

α = arctg(0,63) = 32.2°

У нас получилась идеальная лестница , так как мы заранее взяли идеальные размеры ступеней, но из-за ограниченных размеров помещения, чаще всего так не получается и приходится увеличивать угол.

Например, если мы возьмем максимальный угол наклона лестницы в 40 градусов, то длину проема можно уменьшить до 357 см.

0,84 = 300 см / x см

Манипуляции с длиной проема и углом наклона лестницы непременно приведут к изменению параметров ступеней и скорее всего они выйдут из диапазона комфортных, но если помещение технически не может вместить лестницу – другого выбора нет.

Помните, что грамотно выполненный расчет угла наклона лестницы – это единственно верный путь к удобству и безопасности при эксплуатации. Доверьте свои расчеты нашим надежным калькуляторам лестниц и будьте уверены в своей конструкции!
