Варианты крепления косоура к площадке или перекрытию

Способы крепления косоура к перекрытию

Процесс монтажа лестницы обязательно подразумевает устройство косоура к перекрытию. Те из них, которые не оснащены пропилами в местах крепления на балки площадки, считаются наиболее прочными. Они содержат минимум тонких, а значит ослабленных, участков. Кроме того, у них не возникают сколы пиломатериалов на тех участках, которые опираются на балку перекрытия .

Лестницы на косоурах очень респектабельны и выглядят довольно солидно, в зависимости от того, какой формы балка, пролеты выглядят по-разному.

Схема новой лестницы на косоурах.

Если говорить о недостатках такой конструкции, то можно отметить, что для ее устройства нужна более высокая площадная балка. В обратном случае несущая балка в пропил целиком не поместится. А поскольку площадная балка увеличится по высоте, то автоматически уменьшится проход под маршем. Также можно задвинуть ступеньку вкупе с косоуром в балочную площадку. Таким образом, существует возможность изменения горизонтальных размеров на несущей балке. Однако движение ступеней способно привести к усложнениям крепежных узлов, в последующем это грозит новым уменьшением высоты прохода под лестничным маршем.

Поэтому, если лестница оснащена выходной ступенью в своей конструкции, специалисты рекомендуют сделать несущую балку с пропилом в его верхней части. Это позволит компенсировать увеличение площадки по вертикали.

Что может потребоваться для крепления косоура:

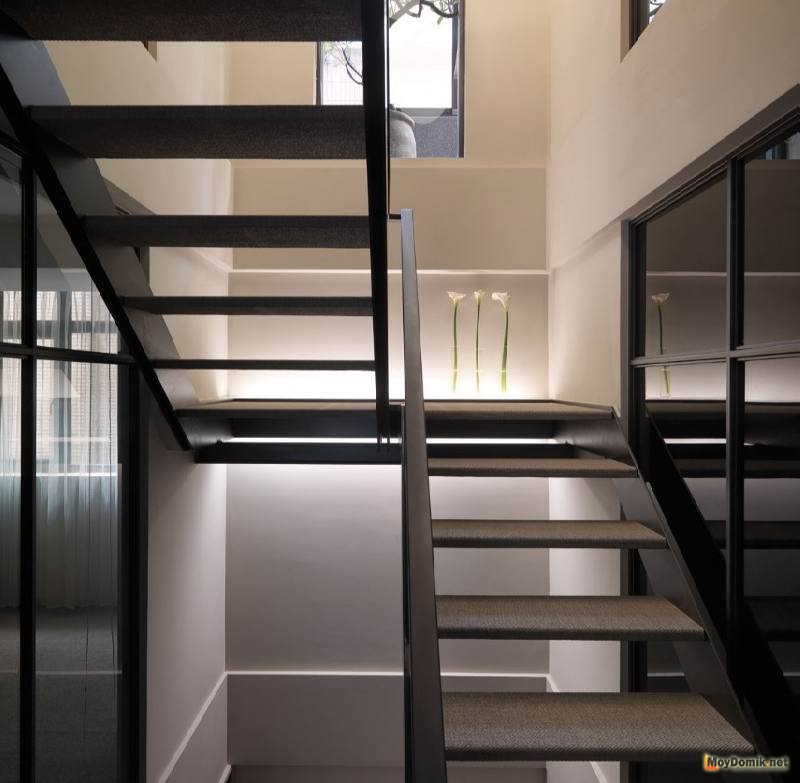

Разновидности металлических каркасов, которые можно изготовить самостоятельно

Лестницы на металлическом каркасе являются универсальными. Они могут служить для входа в дом и в погреб, а также для подъема на этажи. Для изготовления железного каркаса лестницы без помощи специалистов, необходимо иметь некоторые базовые знания о процессе сварки, но в целом эта процедура не так уж сложна.

Чтобы осуществить выбор разновидности каркаса, необходимо определиться с видом и дизайном обустраиваемой лестницы. Например, она может быть винтовой, маршевой и т.д.

Существует три основных разновидности каркасов лестницы из металла:

• Скрытый каркас. Этот вариант является наиболее экономичным. Предполагается, что в процессе монтажа лестницы все части каркаса скроются под ее элементами, поэтому он изготавливается из самых дешевых материалов и выглядит не очень эстетично.

При изготовлении данного варианта каркаса единственное, что стоит тщательно рассчитать – это его прочность, т.к. халатное отношение к этому аспекту может привести к печальным последствиям, таким как травмы и пошедшие насмарку труды.

Лестничный каркас закрытого типа является несущей основой изготовленной из металлических профилей с п-образным сечением, соединенных парами в некоторых местах. В качестве опоры для ступенек к ним присоединяются металлические уголки. При последующем монтаже лестницы, они спрячутся под деревянными и гипсокартонными декорациями.

• Открытый каркас, имеющий два косоура. Косоур – это несущий элемент каркаса, на который укладываются ступеньки. Данную разновидность каркаса производят из профильной трубы с квадратным сечением. Косоуры, повторяющие форму лестницы, покрывают эмалью. После закрепления ступеней и перил монтаж можно считать завершенным. Лестница с открытым каркасом выглядит красиво и изысканно, но имеет такой существенный минус как более высокая по сравнению с первым вариантом стоимость.

yandex_partner_id = 53889;
yandex_site_bg_color = ‘ffffff’;
yandex_ad_format = ‘direct’; yandex_font_size = 1.0;
yandex_direct_type = ‘vertical’;
yandex_direct_border_type = ‘ad’;
yandex_direct_limit = 1;
yandex_direct_title_font_size = 2;
yandex_direct_links_underline = true;
yandex_direct_bg_color = ‘ffffff’;
yandex_direct_border_color = ‘ffffff’;
yandex_direct_title_color = ‘0C77EC’;
yandex_direct_url_color = ‘000000’;
yandex_direct_text_color = ‘000000’;
yandex_direct_hover_color = ‘CC0000’;
yandex_direct_favicon = true;
yandex_no_sitelinks = true;
(»);

При изготовлении открытого каркаса своими руками, сварку следует производить как можно более аккуратно, чтобы ее следы не испортили весь вид после покрытия эмалью.

• Открытый каркас, имеющий один косоур. По сути, является единственной несущей балкой, к которой прикрепляются платформы для ступенек и уголки. Такие лестницы выглядят легкими и прозрачными. В случае, если они планируются достаточно широкими, возникает необходимость добавлять по бокам дополнительные консоли, чтобы избежать деформации ступенек при воздействии больших нагрузок.

Типы конструкций

Долговечность и простота использования лестницы во многом зависят от формы конструкции. Особенно востребованы винтовые и маршевые изделия. Если этот элемент интерьера будет установлен в доме, нужно выбрать и внедрить надежную и долговечную систему самого высокого качества, она должна спокойно выдерживать нагрузки.

Кроме того, лестница должна быть комфортной для подъема и спуска, безопасной, особенно если в доме есть маленькие дети или люди с ограниченными возможностями. Вследствие этого рекомендуется расположить ступени правильно. В дополнение к этому сходни должны быть оборудованы ограждением и перилами.

Для того чтобы сделать правильный выбор лестницы, нужно опираться не только на широкий выбор имеющегося дизайна, но и на площадь помещения, в котором планируется ее установить. Необходимо изучить типичные системы, узнать их названия и назначение всех ведущих деталей.

Основные детали, из которых состоят сходни:

1. Тетива — это опорная балка, которая стоит на склоне и удерживает ступеньки. Особенностью является то, что ступени вставляются в пазы, вырезанные в корпусе доски.
2. Косоур — похож на тетиву, но есть разница в структуре детали. Если в первом случае ступени установлены в канавках, то здесь ставится опора, а ступеньки укладываются сверху.
3. Ступенька, или шаг, — это часть конструкции, по которой движется человек.
4. Подступенок для лестницы — боковая часть ступени, установленная вертикально. Она не поддерживающий элемент, поэтому отдельные конструкции не предусматривают ее наличие.
5. Опорные стойки — есть стартовые, финишные и поворотные. Они являются основным опорным элементом ограждения лестницы.
6. Поручни — держатель, на который опирается человек при подъеме или спуске.
7. Балясины — вертикальные элементы, которые формируют заполнение перил. В отличие от опор, не являются опорными, однако прочно закреплены и повышают прочность конструкции ограждения.

Есть много различных конструкций. Особенность современных и часто используемых винтовых систем — круговое расположение ступеней. То есть они устанавливаются вокруг стойки (центральной оси) и поддерживаются с другой стороны вспомогательными балками от стены или несущей конструкции. Дизайн и устройство этих систем являются сложными, а удобство использования винтовой лестницы не всем подходит.

Простые маршевые сходни применяют гораздо чаще. Они более надежны и выгодны в использовании. Их единственный недостаток — высокие требования к свободному пространству. Не в последнюю очередь важна достаточная ширина просвета. Построить ее гораздо проще, чем винтовую, в том числе если речь идет о разработке варианта с платформой.

Чтобы определить значение высоты лестницы, необходимо измерить расстояние между уровнями первого и второго этажей. Специалисты подсчитали примерную стандартную высоту подступа, исходя из размера шага человека, наиболее удобную с точки зрения анатомии. Зная высоту лестницы и подступа, можно рассчитать, сколько получится ступеней. Для этого высота лестницы должна быть разделена на высоту стояка, в результате будет получено количество ступеней.

Чтобы избежать случайных травм на лестнице из-за неправильно выбранной ширины, необходимо тщательно рассчитать ее. Этот параметр зависит от площади, отведенной под проект, и от предпочтений владельца дома. Чтобы рассчитать длину лестницы, нужно использовать 2 значения — это количество и ширина ступеней. Для этого ширину ступеней умножают на их количество.

При строительстве сходней не следует забывать о расчете проема до потолка, так как если не позаботиться об этом заранее, то при подъеме, возможно, придется наклоняться.

Лестница на тетивах

Большинство лестниц в домах собираются на тетивах. Это опорная конструкция пролета лестницы. Она представляет собой балку с вырезами, сделанными на внутренней ее стороне. В эти вырезы вставляются ступени. Этот способ принято считать классическим. Тетивы могут быть выполнены из разных материалов. Чаще всего для их изготовления берут древесину, металл, железобетон. Из древесных пород используют хвойные и лиственные:

Устройство деревянной лестницы.

• сосна;
• ель;
• кедр;
• пихта;
• дуб;
• лиственница;
• вишня;
• клен;
• бук.

Хвойные породы очень хороши, но выделяют смолу. Она мешает нормально ложиться краске. Предпочтительнее применять лиственные породы древесины.

Габариты готовой тетивы всегда зависят от того, какой длины планируется делать лестничный марш. Для лестницы шириной 90 см рекомендуется делать тетиву из доски 40-50 мм толщиной и 30 см шириной. Выреза для гнезд делаются глубиной примерно 20 мм. Допускается минимальная ширина тетивы 275 мм. Заготовку для тетивы нужно разметить (рис. № 1). Для разметки применяется 2 основных способа:

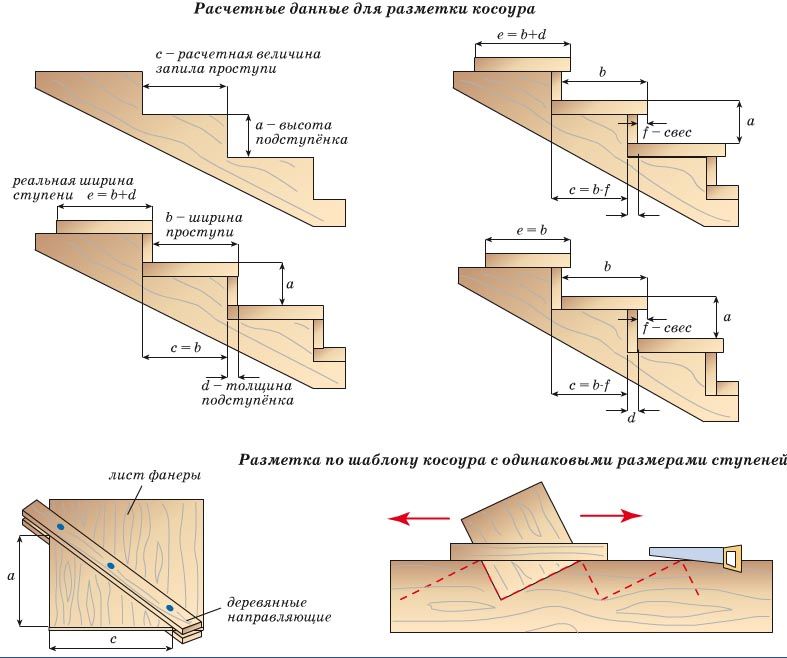

• с помощью линейки и угольника (рис. № 2);
• с применением специального шаблона.

Рисунок 2. Принцип разметки ступеней угольником.

Для любого способа рекомендуется провести опорную линию. Ее размечают в 40-50 мм от кромки заготовки. Перед выполнением всех операций по изготовлению тетивы нужно обязательно пропитать деревянную заготовку грунтовкой.

При разметке следует учитывать следующее:

• наклон марша должен составлять 30-40°;
• глубина ступеней — не менее 30 см;
• высота каждой ступени — 15-20 см.

Для изготовления тетив и ступеней нужно приготовить следующее:

• рулетку;
• угольник;
• линейку;
• уровень;
• электрический лобзик;
• дрель;
• фрезерный станок (ручной);
• молоток;
• долото;
• отвертку;
• деревянные рейки или металлические уголки.

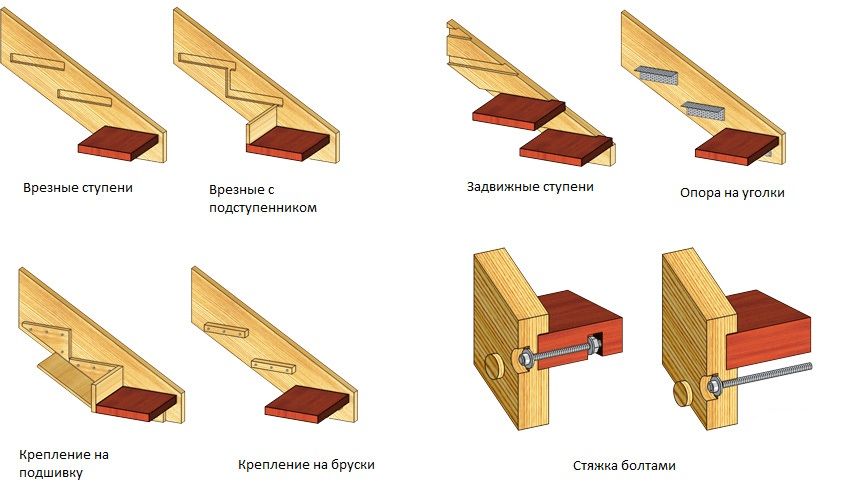

Крепление ступеней

Можно крепить деревянные ступени к металлическому или к деревянному косоуру. Это опорная балка, имеющая пилообразную форму. К ее выступам и крепятся детали из дерева. Косоур устанавливается 1 или несколько. Ступени крепятся к ним с помощью шурупов, шляпки которых сверху закрываются небольшими пробками из дерева. Лучше выпиливать ступени из дуба или из сосны. Подступенки обычно отсутствуют, что придает конструкции более легкий вид. Для сборки лестницы нужно иметь навыки работы со сварочным аппаратом.

Технология изготовления ДПК

Террасную доску производят их древесно-полимерных видов композитных материалов. Для неё нужно приготовить смесь:

• древесная мука – примерно 70%;
• полимерные компоненты;
• красители;
• специальные добавки для улучшения эксплуатационных характеристик изделия.

Все ингредиенты смешиваются вместе для получения сырья, и которого будет производиться доска. Из резервуара сырьё поступает в дозатор, где порция переходит в экструдер. Оттуда – к фидеру. Здесь доска формируется, переходит к калибратору и после калибровки охлаждается в ванной.

Технология изготовления ДПК

Готовое изделие отправляют на порезку. Дальше идет на доработку. Экструдер делает доску глянцевой. Из брашировального станка доска выходит с потертостями, состаренная. Внутри станка расположены щетки, которые делают поверхность доски матовой. Это придает изделию более естественный вид.

Также на станках изготавливают рельефные доски. Готовая продукция отличается прочностью и износостойкостью, удачно подойдет для монтажа ступеней из террасной доски своими руками.

Данный материал превосходит по выносливости изделия из дерева. Устойчив к влияниям влаги и сырости.

Виды металлических лестниц

В зависимости от типа расположения ступенек различают следующие виды каркасных лестниц.

Маршевые

Самый распространенный и популярный вид. Могут быть одно- и многомаршевыми. Марш – прямолинейный элемент, состоящий из определенного количества ступеней. Могут использоваться как в небольших домах, так и для соединения этажей или функциональных зон в больших помещениях.

При обустройстве подъемов на верхние этажи конструкции этого типа дополняются промежуточными площадками и дополнительными забежными ступенями. По форме все маршевые лестницы можно классифицировать на 2 большие группы:

• Г-образные. Широко распространенный тип. В условиях маленького помещения помогают эффективно экономить пространство. Состоят из 2 маршей, соединенных между собой под прямым углом. Конструкции этого типа очень часто располагают около двух смежных стен. Они хорошо подходят для обустройства внутреннего пространства комнат квадратной или прямоугольной формы;
• П-образные. Состоят из нескольких пролетов, соединенных между собой поворотными площадками или группой забежных ступеней. Конструкции этого типа используются в просторных залах и холлах для межэтажного соединения.

Основой маршевой лестницы чаще всего является высокопрочная металлическая балка, именуемая косоуром. Если конструкция достаточно широкая, их используется несколько.

Поворотные

Такие лестницы широко применяются при обустройстве вторых этажей частных домов и дач. В зависимости от дизайнерского решения изготавливаются из дерева, металла или их сочетания. Конструкции этого типа располагают в углу. В местах поворота они оснащаются межлестничными площадками или забежными ступенями. Особенностью таких ступеней является более узкий внутренний край, который позволяет организовывать поворот. По его углу различают четверть- и полуоборотные конструкции. Сам поворот может выводиться в любой части, но обычно его располагают посередине или ближе к низу.

Забежные

Основная отличительная особенность забежных лестниц – это наличие ступеней клиновидной формы. Конструкции этого типа устанавливают вдоль стен или прямо посередине помещения. Они существенно экономят пространство. Их основной недостаток заключается в слишком крутом подъеме, что не всегда подходит для людей с ограниченными возможностями.

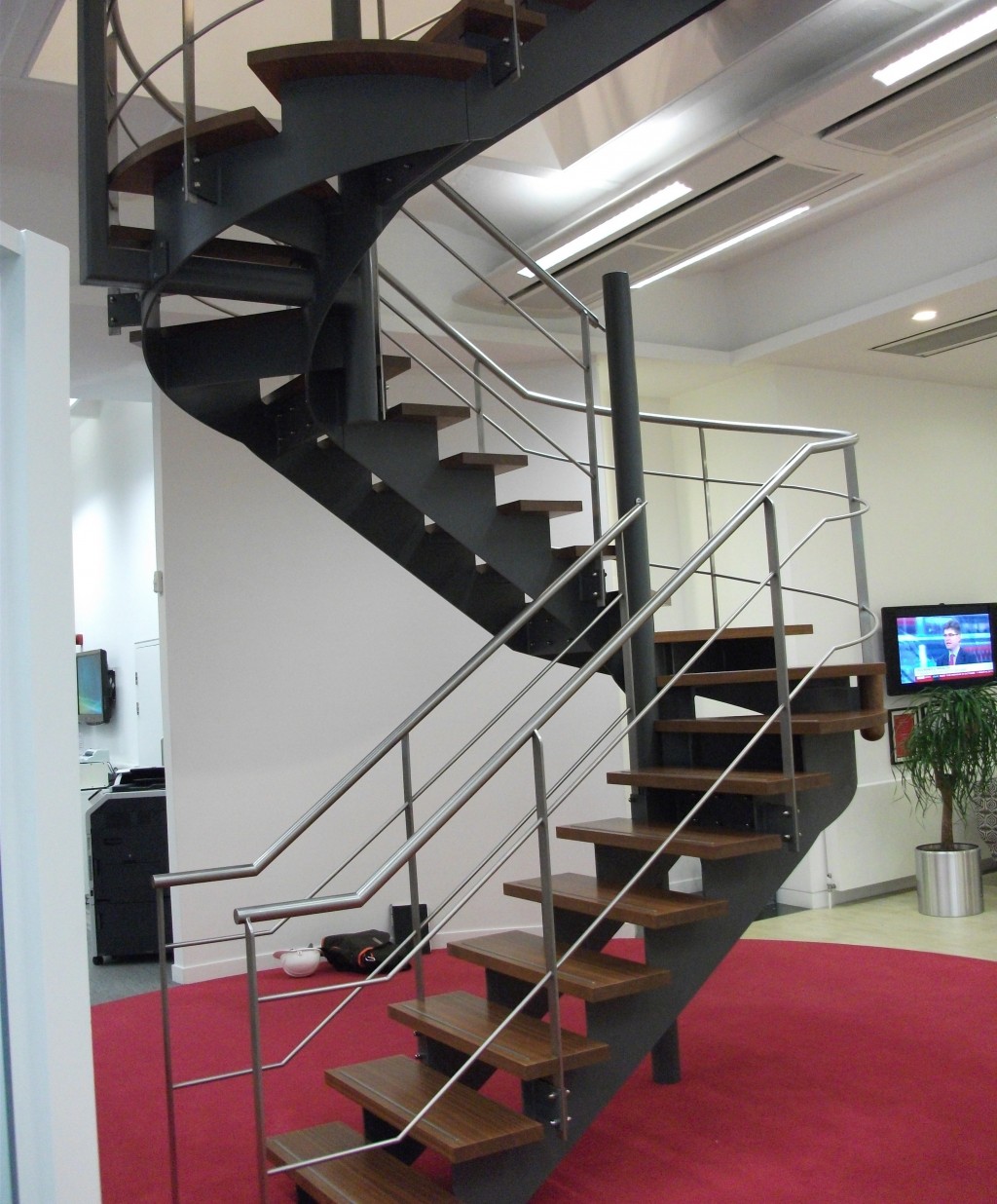

Винтовые

Основу винтовых лестниц составляет опорный столб. Вокруг него по восходящей спирали располагаются ступеньки. В зависимости от дизайнерского решения винтовые конструкции могут быть круглыми, квадратными и даже восьмиугольными.

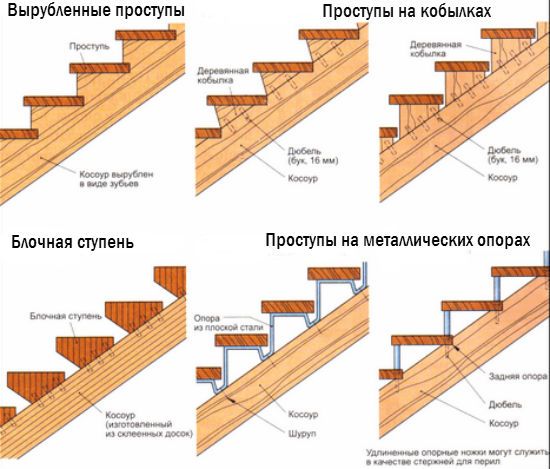

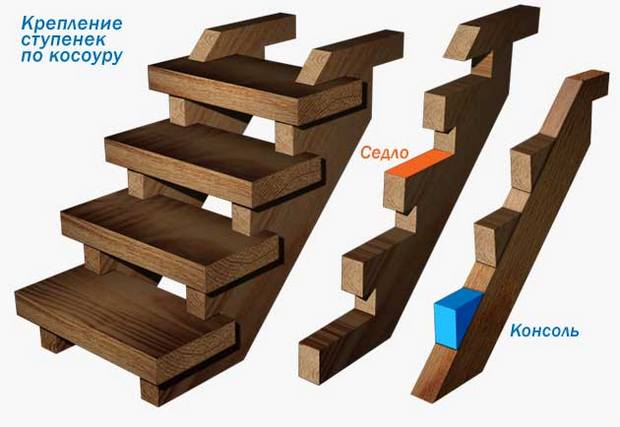

Способы крепления ступеней к косоуру

Крепить элементы конструкции к балке можно несколькими способами, а именно:

1. На выпиленную проступь.
2. На больца.
3. На стальную опору.
4. На кобылку.

Перед началом работы стоит определиться с тем, из какого материала будет сделана балка. Для этого можно использовать дерево или металл. При этом стоит помнить о том, что лестница должна выгодно вписываться в интерьер помещения.

На выпиленной проступи

Здесь ступень крепят на выпиленную балку. Для этого мастеру лучше использовать саморезы или столярный клей со шкантами.

В данном видео вы узнаете, как крепить ступени:

На кобылке

На балку косоура устанавливают специальный упор. Он необходим для обеспечения основания для ступени. Кобылку крепят, используя саморезы или винты, опираясь на особенности лестничной конструкции.

На стальной опоре

Если опору изготавливали из стали, элементы крепят на деталь, закреплённую, в свою очередь, на балку болтами или саморезами. Сама опора может быть изогнутой или прямой.

На больца

Этот элемент выглядит как опорная ножка небольших размеров. Именно она и служит основанием для крепления ступеней. Способы крепежа стоит выбирать в зависимости от ситуации. Чаще всего это саморезы или болты.

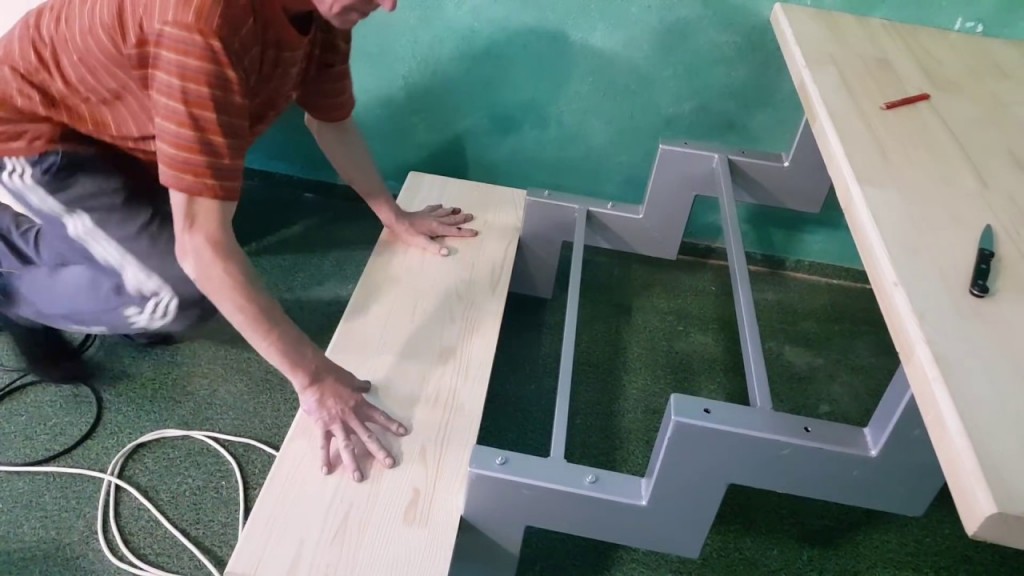

Как закрепить ступени к металлокаркасу?

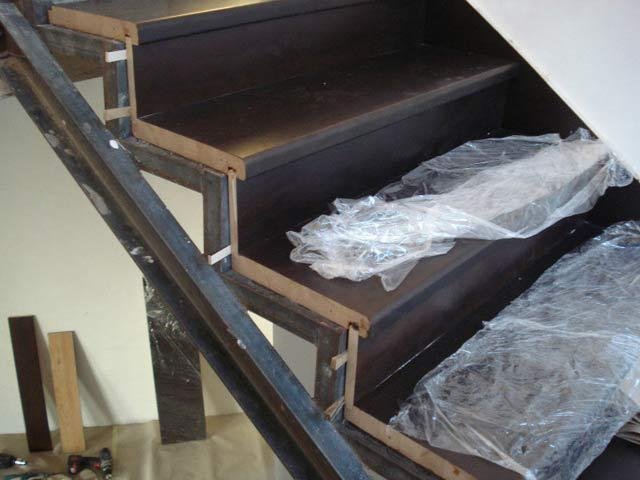

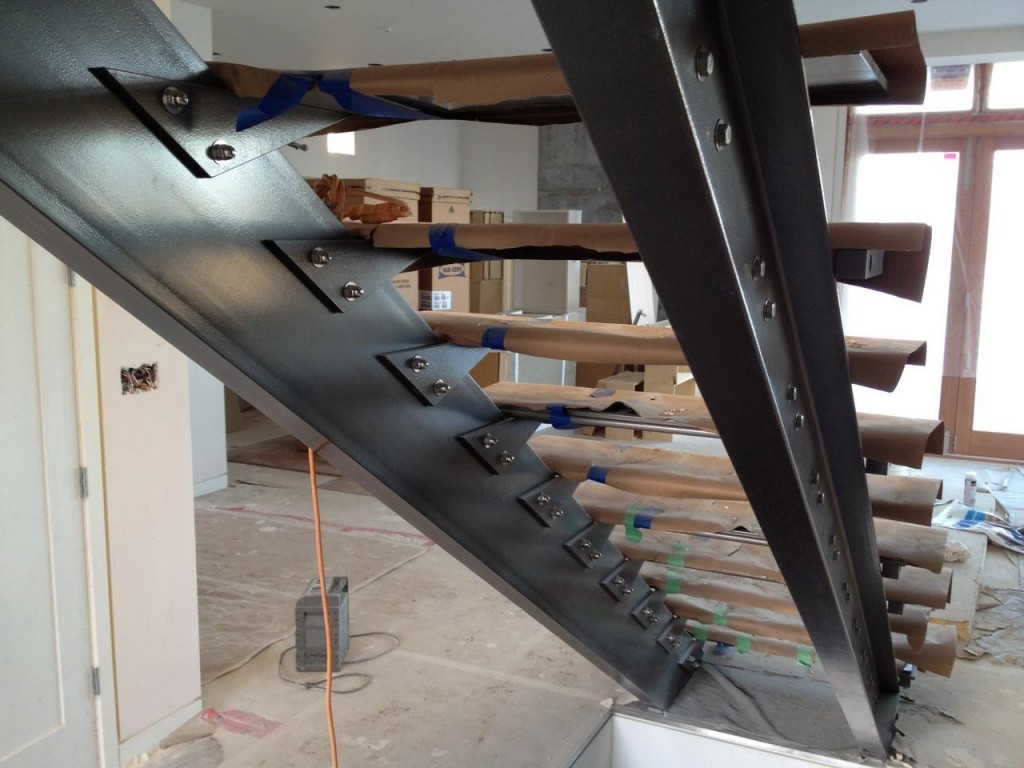

Процесс монтажа лестницы на железном косоуре.

Монтаж лестницы в доме на второй этаж – непростая работа, но вполне осуществимая.

Сложность в процессе изготовления конструкции заключается в кропотливых расчетах размеров ступеней, их количества и угла наклона. Именно эти параметры влияют на удобство эксплуатации.

При желании, построить надежную и прочную лестницу можно своими руками.

Особенности конструкции

Прежде чем преступить к монтажу лестницы, необходимо выбрать тип конструкции. Несущими элементами для лестничного марша могут быть:

• металлический каркас;Для изготовления металлического каркаса вам придется освоить сварочный аппарат.
• деревянные тетивы;Тетива может быть и металлической.
• деревянные или металлические косоуры;Лестница на деревянном косоуре.
• бетонный из бетона покрывается самыми различными материалами: от обыкновенной краски до дорогого мрамора.

Следующим шагом будет выполнение эскиза лестницы и детального чертежа всех элементов. Для этого необходимо выбрать тип лестничного марша:

• прямой;
• поворотный с забежными ступенями;
• поворотный с площадкой;
• винтовой.

Для начала нужно выбрать более простой вариант. Сборку лестничной конструкции следует начинать с элементов, доступ к которым, в дальнейшем, будет невозможен. Если в монтаже предполагается использовать блочные конструкции – их следует установить в первую очередь.

Затем надежно закрепить внутренние детали.

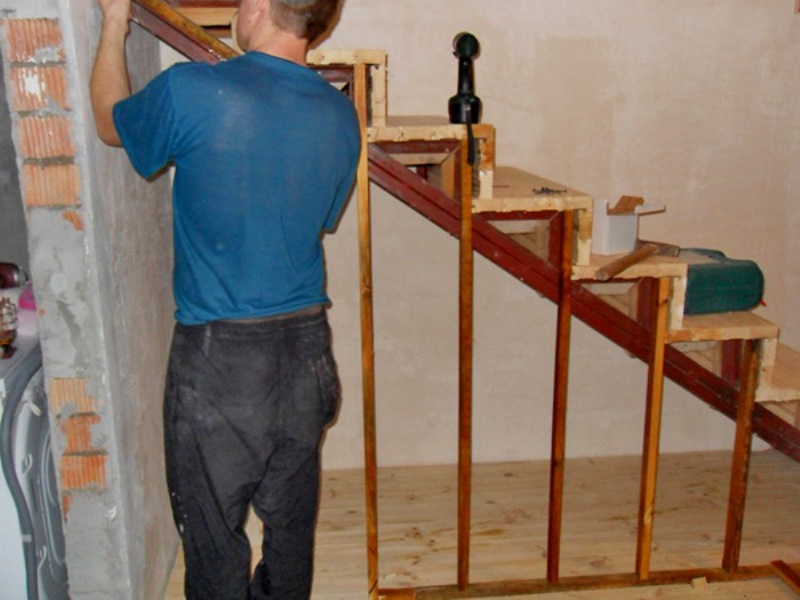

Поэтапная сборка лестницы.

Основные этапы монтажа лестничной конструкции

Необходимо помнить, что разработка чертежей и точное изготовление по ним всех элементов конструкции – залог качества и долговечности изделия. Малейшая ошибка может привести к печальным последствиям уже на стадии монтажа. Рассмотрим основные этапы монтажа лестничной конструкции:

1. несущие элементы (металлический или бетонный каркас, косоуры или тетивы, опорные столбы);

   Изготовление и установка несущих косоуров.

2. ступени;

   Крепление ступеней и подступенков.

3. ограждение;

   Завершающие этап монтажа – установка балясин и поручней.

Монтаж несущих элементов из металла для лестницы в доме

Установку лестничного пролета на второй этаж в доме следует начинать с монтажа несущих элементов. Лестничный каркас может быть изготовлен из металла.

Металлический каркас своими руками изготовить сложно, но эта конструкция самая прочная и способна выдерживать большие нагрузки.

Для каркаса могут использоваться различные металлические заготовки:

• тетивы могут быть сделаны из металлических листов;
• ступенчатые косоуры изготавливается из металлического швеллера;
• прямой каркас можно изготовить также из швеллера.

Делаем металлический косоур

Монтаж несущей лестничной конструкции из дерева

Для установки пристенного косоура сначала следует сделать разметку по чертежным отметкам, затем просверлить отверстия для дюбелей в косоуре и стене крепления. Рекомендуется использовать дюбели размером 14*140.

Установку внешнего косоура или тетив необходимо производить одновременно с монтажом вспомогательного или ограждающего столба. На данном этапе очень важно соблюдать все чертежные разметки и тщательно подгонять элементы лестницы друг к другу.

Столбы необходимо устанавливать на опорные площадки (“пятаки”). Все элементы крепления необходимо зафиксировать жидкими гвоздями и закрепить саморезами.

Способы крепления опорных элементов лестницы на деревянном монокосоуре.

Монтаж бетонного марша

Бетонный марш можно изготовить своими руками путем заливки цементного раствора в предварительно построенную по чертежу опалубку. Затем получившийся марш следует облагородить деревянными проступями. Бетонную лестницу можно построить двумя способами:

1. При помощи последовательной сборки проступей. Каждая ступень отливается в подготовленную опалубку. Когда вся лестница будет готова, необходимо каждую ступеньку из бетона обшить деревянными панелями. Сначала крепятся фальштетивы, а затем проступи, подступенки и, в последнюю очередь, балясины и перила. Фиксацию элементов следует производить при помощи саморезов и шкантов.

   Ступени сборной бетонной лестницы.

2. Установка цельного марша. Этот вид лестничной конструкции очень сложен и без дополнительной помощи специалистов не обойтись, поскольку цельный марш отливается вместе с бетонной плитой.

Такие конструкции обычно устанавливают в многоквартирных домах.

Важно!Эти два способа редко используют для внутренних лестниц, ведущих на второй этаж, ввиду большого веса бетонной конструкции.

Создание бетонной лестницы в частном доме

Монтаж ступеней для лестницы своими руками

Проступи к деревянным несущим элементам крепятся непосредственно на косоуры или тетивы. Крепление ступеней необходимо осуществлять при помощи саморезов или резьбовых соединений. Крепление проступей к металлическому каркасу на второй этаж производится поэтапно:

1. для каждой проступи в каркасе необходимо просверлить два ряда отверстий;
2. под каждую проступь укладывается подложка, которая фиксируется клеем с заполняющим эффектом;
3. деревянная проступь стелится на подложку и крепится снизу при помощи саморезов. На одну проступь рекомендуется использовать по два самореза в два ряда.

Пошаговая инструкция по самостоятельному изготовлению деревянной лестницы

В любом здании высотой больше этажа производится установка лестницы. Такая конструкция требует детального расчета всех ее комплектующих, умения работы со слесарным и столярным инструментом и некоторых дизайнерских навыков. После изучения этой инструкции вы узнаете, как проектируется и изготавливается деревянная лестница своими руками.

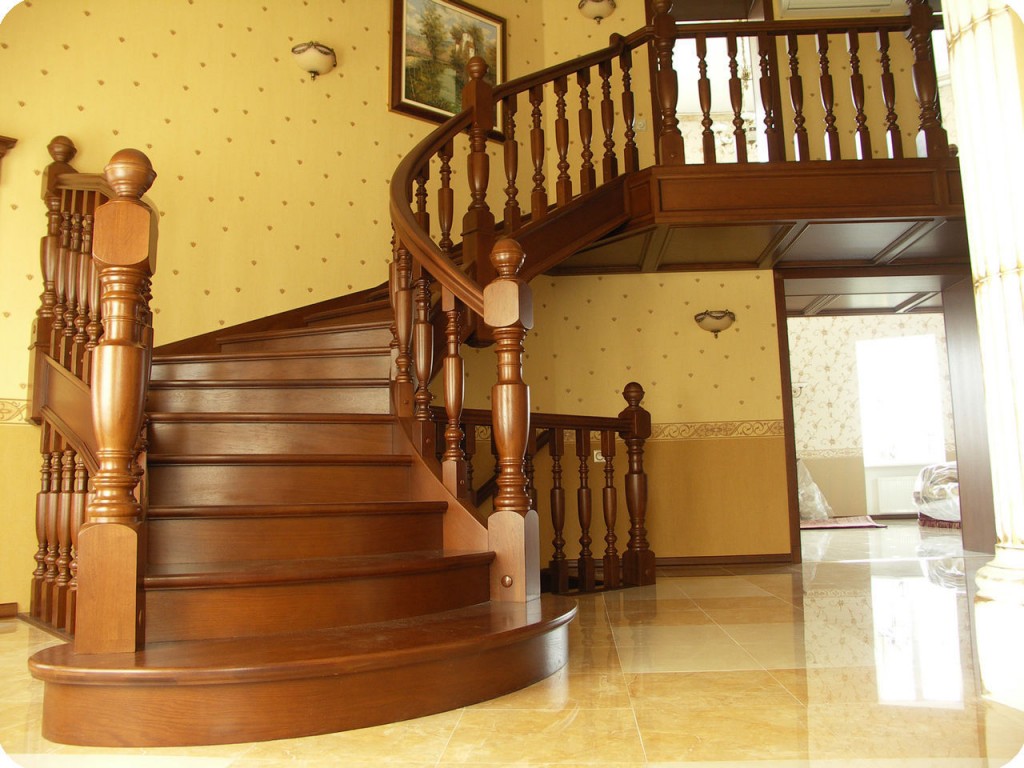

Устройство деревянной лестницы

Лестница из дерева для частного дома чаще всего состоит из одного или нескольких маршей (пролетов), которые располагаются между этажами или промежуточными площадками.

Устройство деревянной лестницы

Конструкция лестничного марша представляет собой комбинацию из различных составляющих с разным функциональным назначением:

• Косоур. Представляет собой несущую балку из древесины с выпиленной гребенкой. К ней фиксируются подступенки со ступенями, поэтому деталь должна быть прочной.
• Тетива. В некоторых случаях становится альтернативой косоуру, выполняя несущие функции (особенно если одна сторона конструкции прилегает к стенке). Перед установкой тетиву нужно детально разметить, чтобы ступеньки располагались на горизонтальном уровне.

• Ступень. Основной элемент любой лестницы, который крепится к одной из несущих балок. Кроме обычных, существуют забежные и радиусные ступеньки. У забежных элементов форма нестандартная и их монтируют в начальной точке марша. Радиусные ступени отличаются криволинейным передним краем, они могут быть полукруглыми, волнообразными или с закругленными углами.
• Подступенок. Деталь не является обязательной, но она обеспечивает лестнице высокую прочность, поддерживая ступень по центру. Для фиксации подступенка применяется дистанционная втулка. Под полукруглые ступеньки устанавливается радиусный тип, а выгнутый вариант монтируется под соответствующие ступеньки или под площадкой между лестничными маршами.
• Столбы для опоры. Ставятся в начальной и конечной точке лестницы, а также по краям межмаршевых площадок. Элементы повышают прочность ограждения и служат опорой поручням.
• Балясины. Это подпорные столбы для поручней, из которых формируются боковые ограждения, могут иметь разную конфигурацию.
• Поручни. Являются обязательной деталью. Они опираются на балясины и опорные столбики. Основным требованием к элементу является гладкая поверхность.
• Дистанционная втулка. Такая подставка требуется для любой конструкции с несколькими маршами (даже при применении косоуров).

Виды конструкций лестниц

При выборе лестничной конструкции основным фактором служит размер площади, необходимой для ее возведения. На втором месте стоит удобство и комфорт подъема и спуска. Здесь нужно учитывать частоту использования, наличие в доме детей и пожилых людей.

Немаловажным критерием является и эстетичность. Лестница должна сочетаться с интерьером комнаты. Кроме того, нужно учитывать материальные возможности: изготовление деревянных лестниц со сложной конфигурацией требует больших временных и финансовых затрат, чем более простых по форме и исполнению вариантов.

Маршевые

Являются наиболее популярными. Свое название получили благодаря маршам (пролетам) – группе объединенных ступеней. В лестнице может быть один или несколько маршей.

Выделяют прямые конструкции (одномаршевые и двуххмаршевые, с площадкой для отдыха). Они могут быть отдельно стоящими или размещаться около стены. Но прямые модели требуют много площади, поэтому чтобы сэкономить полезное пространство, предусматриваются двухмаршевые варианты с поворотом под углом от 90 до 180 градусов.

У марша бывает криволинейная форма с оптимальным углом подъема, тогда применяются поворотные ступеньки, которые также имеются у конструкций с двумя и тремя маршами без площадок.

Наиболее популярными видами деревянных лестниц для загородного жилого дома являются:

1. Обычные одномаршевые. Имеют простую конструкцию с пролетом в центре помещения или около стенки – самые прочные с надежной опорой.
2. Криволинейные одномаршевые. Устанавливаются в больших помещениях, чтобы подчеркнуть просторность. Они отличаются плавным поворотом и расширенными с внешней стороны ступеньками.
3. Маршевые с нижними поворотными ступеньками. Иногда такой вариант предусмотрен планировкой помещения, может поддерживать выбранный архитектурный стиль.
4. Простая 2-х маршевая система. Лестница с двумя маршами и с межэтажной поворотной площадкой может монтироваться над дверью и экономить место.
5. 2-х маршевая Г-образная конструкция. Располагается в прямоугольном проеме вдоль перпендикулярных стенок и экономит пространство.
6. 2-х маршевая П-образная лестница с верхней площадкой и поворотными ступеньками. Конструкция монтируется в шикарных особняках с большим холлом.
7. 3-х маршевая система с двумя площадками. Такая разновидность лестниц экономит пространство, но требует значительной высоты потолка.

Как осуществить крепление косоуров к элементам лестницы

Лестница на косоурах — распространенный тип устройства интерьерных лестниц.

Такое устройство наиболее просто в изготовлении, потому что требуется меньшее количество технологических операций. Косоур представляет собой несущую наклонную опору ступеней.

Бывает в виде балки с гребенчатыми выпилами, на которые укладываются проступи, или зигзагообразной формы.

При монтаже ступеней на элемент с боковой стороны видны торцы ступеней, в отличие от конструкций на тетивах.

Такой тип более легкий визуально, для устройства нет необходимости делать лестничную шахту или подшивать нижнюю сторону марша. Лестницы на косоурах имеют оригинальный внешний вид и украшают интерьер.

Ступени, выполненные на косоурах, могут не иметь подступенков, что так же облегчает внешний вид.

Для лестничных пролетов стандартной ширины обычно устраивают два элемента, которые поддерживают ступень в первой трети и второй трети ее ширины.

Для широких лестниц, — более полутора метров, используют третий центральный элемент. Возможна установка ступеней и при помощи одного косоура, расположенного по центру ступеней.

В этом случае используют дополнительную деталь — площадку под ступень, для распределения нагрузки.

Косоуры изготавливают из дерева, металла, армированного бетона.

Деревянные элементы изготавливают из досок, толщиной не менее 50 мм и достаточной ширины, чтобы при устройстве выпилов под ступени, ширина оставшейся части доски была не менее 120 мм в самой узкой части. Возможно различное, в зависимости от устройства.

Немного теормеха

С точки зрения теоретической механики, лестница — статичная система, имеющая две опоры. Наклонное положение приводит к тому, что на нижнюю опору действуют как вертикальные силы, так и силы, направленные горизонтально, на сдвиг.

Балки косоуров опираются на перекрытие или лестничную площадку, поэтому опоры должны выдерживать нагрузки, передающиеся от элементов.

Для создания устойчивой структуры крайне важно не только надежно закрепить балки косоуров, но и создать устойчивую механическую систему.

Лестница не должна висеть на крепеже: конструкция будет устойчива только в том случае, если будет стоять «сама по себе», а крепеж должен просто удерживать ее от сдвига и опрокидывания. В противном случае, какой бы ни был надежный крепеж, со временем он разболтается, а на постоянно испытывающих нагрузку деревянных элементах могут появиться трещины.

Для закрепления можно использовать металлические крепежные элементы или соединение частей элемента и деревянных элементов перекрытий и площадок при помощи замков с дополнительной фиксацией металлическими стяжками, шпильками или деревянными нагелями, шпонками. Второй способ надежнее, но требует достаточно большого сечения деревянных конструкций и косоура, потому что вырезы для образования замка ослабляют балки. Возможен комбинированный способ, когда вырез делается небольшим, для усиления применяются крепежные элементы из металла.

Способы закрепления косоура в нижней части

Технология закрепления косоура на верхней и нижней площадке может быть различной.

На это влияет толщина деревянных деталей перекрытия, устройство самого элемента, и прочие технические особенности.

Как уже говорилось выше, нижний конец балки испытывает действие двух сил — вертикально направленной и горизонтальной.

Опора должна принимать нагрузку элемента сверху и предотвращать возможность сдвига его по горизонтали.

Для закрепления нижней части можно применять два способа.

Как закрепить верхнюю часть косоура

На верхнем перекрытии крепление косоура так же может осуществляться путем устройства запилов в элементе и в балке.

Проблемы изготовления запилов те же самые, что и в нижней части: выпилы ослабляют, поэтому поперечное сечение балок должно быть достаточным. Увеличение же толщины перекрытия уменьшает высоту потолка под площадкой.

Частично это нарастание высоты площадки можно решить использованием фризовой (верхней) ступени.

Проблема ослабления вырезами в верхней части еще более актуальна, потому что направление действующих сил вертикально и действует на излом вырезанной части.

Наиболее устойчивым является соединение, при котором вырез делается только в балке перекрытия, причем угол запила совпадает с углом наклона элемента. Возможно крепление и при помощи металлических крепежных элементов — уголков.

В этом случае, косоур опирается на балку только в вертикальной части.

Такой способ более прост и требует меньше времени на изготовление, но не обладает достаточной прочностью, поэтому пригоден для устройства небольших лестниц, испытывающих малые эксплуатационные нагрузки.

Какой бы способ устройства лестницы на косоурах вы не избрали, продуманная конструкция поможет построить лестницу, которая будет верой и правдой служить владельцам, украшая интерьер.

Винтовые конструкции

Особое внимание следует уделить винтовым моделям. Такие лестницы отличаются практически по каждому аспекту. В качестве опоры для них служит центральная осевая балка. Если говорить конкретно о металлической вариации, её лучше всего изготовить из трубы.

Винтовая конструкция подразумевает особый вид крепления ступеней

Таким образом, каркас представлен центральной опорой, к которой крепятся платформы для будущих ступеней. Их монтаж чаще всего осуществляется либо с использованием болтов и кронштейнов, либо сварным способом. То есть как такового крепления ступеней к тетиве нет, они накладываются на подготовленную площадку.

Деревянные элементы фиксируются в нескольких местах. Чтобы не портить внешний вид лицевой стороны ступеней они привинчиваются с обратной стороны. Если платформа представлена рамкой, сваренной из угловых профилей, под каждый элемент подбирается доска нужного размера и укладывается с небольшим зазором, чтобы при изменении объема не разрушалась её структура.

Металлическую стойку нельзя назвать сложной установкой

Использование металла в лестничной конструкции считается традиционным. Подобные элементы отличает изысканность, изящность, а регулярное появление новых орнаментов и изгибов линий напоминают о новом времени, новой тенденции или новом модном тренде.

Металлические балясины как крепить? Очень просто, ведь в комплекте с такими стойками идут все необходимые детали и подробная инструкция. Последовательность стандартного монтажа следующая:

• намечается расстояние между балясинами, предварительно покрытыми краской;
• стойка прикручивается на проступь при помощи болта или самореза;
• подперила крепятся к стойке сверху, после чего приклеиваются сами перила.

Частные дома не предполагают использования пустотелых балясин, гораздо большей популярностью они пользуются в офисных зданиях. Основным преимуществом подобных конструкций является специальный защитный слой, который предотвращает появление ржавчины, следовательно, увеличивает срок эксплуатации. Крепим балясины своими руками:

1. На ступенях нужно сделать метки, на месте которых в дальнейшем будут располагаться столбцы.
2. Для установки каждого столбца необходимо использовать болты или шурупы.
3. Ложементы, на которые в дальнейшем будут крепиться перила, можно поворачивать на требуемый угол.

Как сварить металлическую лестницу самостоятельно

Умелому человеку все под силу, даже сварить металлическую лестницу для своего дома. Ее изготовить намного сложнее, чем деревянную конструкцию. Здесь понадобится опыт сварочных работ и обработки металла.

Самая простая сварная лестница представляет собой две наклонные балки со ступенями. Балками могут служить круглые или профильные трубы, а также швеллер. Для ступенек понадобится уголок. Диаметр труб и ширина уголка подбирается в соответствии с габаритами лестницы.

Сначала следует выбрать место расположения лестницы. Наклонные балки можно устанавливать независимо или закреплять одну из них к стене.

Последний вариант, делает сварную конструкцию более прочной и значительно упрощает работу. Длину балок отмеряют строительной рулеткой, с учетом желаемого угла наклона лестницы.

Затем из швеллера или трубы отрезают балки нужной длины. Острые кромки металла в местах срезов зачищают шлифовальным инструментом.

Совет

На следующем этапе, из уголка изготавливают детали каркаса ступеней, или как их еще называют «кобылки». Для изготовления детали уголок надрезают и сгибают под углом 90 градусов. Для обеспечения прочности, место надреза сваривают.

Ширина горизонтальной части «кобылки» должна соответствовать ширине ступени, то есть не менее 30 см. Высоту детали нужно делать не больше 18-20 см. Для каждой ступени понадобиться по две детали, которые будут крепиться к балкам.

Сборку лестницы начинают с установки балок. При этом расстояние между ними должно быть не менее 0,7 м. Крепление балок осуществляется с помощью анкерных болтов, или металлических закладных, заранее установленных в полы первого и второго этажа. К ним балки приваривают.

Затем, начиная сверху, к балкам приваривают «кобылки». Верхняя ступень должна быть установлена на уровне пола второго этажа, либо сдвинута вниз на расстояние, равное ее высоте. Горизонтальную часть обязательно выравнивают с помощью уровня.

После установки первой, приваривают параллельную «кобылку», на второй балке. Ее также ориентируют по горизонтали, относительно первой детали. После окончательной сварки основания для верхней ступени, устанавливают все остальные «кобылки».

Следующий этап предусматривает установку ступеней и перил. Для изготовления ступенек используют – камень, дерево либо металл. Лестницы, установленные под открытым небом предпочтительнее оборудовать металлическими ступенями. Внутри дома больше подойдет дерево или камень. Металлические ступени приваривают к «кобылкам», а деревянные прикручивают болтами с закругленными головками.

Перила также следует изготовить из металла. Их приваривают либо к балкам, либо к каркасу ступеней. Для большей прочности лучше приварить перила к балкам.

Как обшить металлическую лестницу деревом, отделать металлический каркас лестницы деревом пошагово, своими руками

Лестницы бывают бетонными, деревянными, металлическими. Полностью деревянные отвечают формуле «удобство-безопасность-красота», но могут скрипеть.

Лестницы из бетона — самые тихие при ходьбе, но из-за большого веса их редко ставят в частных домах, как межэтажные. Кроме того, они требуют дополнительной облицовки плиткой, керамогранитом или камнем.

Металлокаркасы не увеличивают нагрузки на фундамент дома. Конструкция из металла обладает повышенной прочностью, жесткостью, что делает ее надежной.

Недостатки металлических лестниц, которые скрывают под обшивкой:

• сварные швы;
• места креплений;
• дефекты поверхности;
• шумность.

Чем обшить металлокаркас?

Каркас из материалов, устойчивых к коррозии (нержавейка, алюминий), можно оставить открытым, а железную лестницу лучше обшить со всех сторон.

Самая распространенная комбинация для частного дома — металл-дерево. Для облицовки используют древесину твердых и мягких пород (дуб, бук, лиственница, сосна, орех). Плюсы дерева для обшивки:

• легкость обработки;
• низкая теплопроводность;
• высокая морозостойкость;
• можно сделать облицовку своими руками.

Недостатки деревянной облицовки можно исправить защитными пропитками. Рекомендуем при выборе обратить внимание на индивидуальные свойства каждой породы дерева, проступи отделывать твердым дубом, буком, лиственницей, подступенки — более дешевой мягкой сосной, елью, пихтой.

Металлокаркасы из нержавейки или из металла с гальванической обработкой (хромирование, латунирование) хорошо сочетаются со стеклом. Это один из вариантов лестницы для дома, который органично смотрится в современных и традиционных стилях дизайна интерьера.

Стеклянными делают ступени, балясины, перила. Для защиты от падения на ступенях ставят противоскользящие накладки или делают пескоструйную обработку.

Отделывать лестницу своими руками очень сложно — нужны специалисты, у которых есть опыт, инструменты и оборудование для работы со стеклом.

ДПК (доска из древесно-полимерного композита) по текстуре, теплопроводности, цвету аналогична дереву, но без его недостатков. Высокая влагостойкость позволяет использовать материал для отделки уличных конструкций, маршей для бани, сауны, мансарды.

Обшивку не сложно делать самостоятельно, без привлечения монтажников, используя электропилу или ножовку для подрезания досок и выполняя пошагово технологию работы с ДПК.

Если отделать лестницу декингом, она прослужит до 50 лет, не выгорит на солнце, не потрескается от ударов, не сотрется от постоянной ходьбы. Поверхность хорошо отмывается от загрязнений.

Торцы недорогих железных каркасов обшивают бюджетным гипсокартоном. Он легко режется, а его поверхность можно обработать.

дереву

Как обшить металлический каркас пошагово

Для самостоятельной отделки деревом установленного каркаса вам нужны инструменты и расходные материалы:

• шуруповерт;
• уровень, линейка, угольник;
• пила для обрезки пиломатериалов;
• стамеска или перовое сверло для разметки и вырезания пазов;
• клей, грунтовка;
• саморезы, дюбели, болты;
• покрытие для финишной отделки.

Что делаем, поэтапно:

1. Готовим детали, которыми будем обшивать каркас — делаем замеры, разметку, нарезку ступеней, перил, балясин.
2. Подготавливаем основание. Очищаем сталь от пыли и грязи, а железную поверхность — от ржавчины, обрабатываем металл выравнивающими мастиками, защитными покрытиями. Ждем полного высыхания. Сверлим отверстия в каркасе для крепления элементов и боковой обшивки.
3. Обшивка лестницы деревом. Укладываем ступени, закрепляя их на саморезы (если есть подступени, лучше начать облицовку с них, а потом поставить проступи). Размечаем места под балясины, выравниваем стойки, чтобы верхний край образовывал параллельную маршу линию, закрепляем к ступеням. Сверху укладываем поручень, крепим его на клей и крепежные детали. Если железный каркас нужно сделать закрытым, начните обшивать с боков. Отмерьте доску по высоте косоура, вырезая пазы ступеней. Закрепите ее на каркасе винтами, длиной не менее 60 мм, через каждые 30 см. Затем укладывайте ступени, начиная с верхней, выравнивая их по уровню.
4. Покрываем поверхность ЛКМ минимум 2 раза, нанося каждый слой поэтапно, после высыхания предыдущего.

Чтобы ступени не скрипели, крепите их к каркасу на подложку из фанеры.

Чем больше вес деревянной облицовки, тем меньше шума издает лестница.

Вкручивайте саморезы с углублением на 5 мм в деревянную поверхность. Отверстия заделывайте мастикой, в тон дерева.

Идеи отделки лестницы

Прямой открытый марш

Металл, дерево и стекло

Ступени из ДПК

Дополнительная защита обшивки

Когда лестница уже будет облицована древесиной, можно затонировать элементы практически в любую цветовую гамму. Но перед этим пропитываем антисептиком, он не дает материалам загнивать от плесени и влажности.

Еще один из способов покрытия облицовки – рельеф. Применяем ручную шлифовальную машинку (насадка – щетка из стали). Методично «расчесываем» волокна облицовки. Как результат: мягкие удаляются, а твердые создают отличные рельефные рисунки. Затем уже, с помощью лака, придаем ступеням необходимые тона. И в финале: снова обрабатываем шлифмашинкой поверхности ступенек. От этого лак будет оставаться лишь в углублениях рельефа.

Крепление ступеней к металлическому каркасу футоркой

Сразу проясним, что футорка — это металлическая втулка с внутренней и внешней резьбой. Такой способ крепежа ступени можно отнести к оптимальному в плане скрытности монтажных элементов и удобства монтажа, демонтажа проступей, но при этом он может применяться только для плотных пород дерева, довольно трудоёмок, требует стационарной подготовки и чёткого соответствия чертежам, т.к. на месте тут уже ничего не исправишь. Кроме того крепление ступени футоркой к металлокаркасу может производиться как снизу (на полку уголка или косоур), так и сбоку в торец (тетива). Именно этот метод или его аналог используют в современном лестничном строительстве крупные фирмы, к примеру, немецкая компания KENNGOT. У них лестницы-конструкторы со ступенями из дерева, акрила, камня и втулками с резьбой для монтажа на месте.

Технологически при этом берётся футорка с диаметром внешней резьбы около 20-22 мм и внутренней 8-10 мм (на форумах пишут об использовании обычной шпильки с резьбой М20 в которой сверлят отверстие и нарезают резьбу), в ступени фрезой (фреза не имеет большой конусообразной части) делается отверстие необходимой глубины и нарезается резьба. Такой большой диаметр обоснован необходимостью достаточной глубины канавок резьбы в древесине для надёжного соединения деталей. С применением клея (к примеру, Kleiberit Supratac) футорка вкручивается в массив дерева. Теперь ступени можно просто прикручивать (причём неоднократно) к ним обычным болтом или шпилькой с декоративной гайкой-колпачком.

Как закрепить деревянные ступени на бетонную лестницу? Базовые рекомендации по монтажу

При установке деревянной облицовки на бетонное основание нужно обратить внимание на следующее:

1. Лучшим вариантом при монтаже дерева на бетонное основание является фанерная основа. Именно фанера между бетоном и древесным массивом является надежным защитным слоем.
2. При креплении ступеней на бетонное основание при помощи клея нужно учитывать, что дерево, впитывая влагу даже в незначительных количествах, изменяет свою геометрию.
3. При выборе клея для лестницы из дерева обратите внимание на двухкомпонентные составы без воды.
4. При монтаже ступеней на косоуры следите за их плотным прилеганием к крепежным элементам в одной плоскости. От неправильной установки древесина может растрескаться.

Варианты крепления косоура к площадке или перекрытию

Косоуры, не имеющие пропилы в местах крепления косоура на балки площадки, являются одними из самых прочных. В таких элементах минимальное количество ослабленных (тонких) участков, а также невозможны отколы пиломатериалов на участках опирания на балку перекрытия.

Недостатком конструкции является необходимость более высокой площадной балки при их установки. В противном случае целиком в пропил косоур не сможет поместиться. Так как площадная балка будет увеличена по высоте, то проход под лестничным маршем автоматически уменьшается.

Имеется возможность задвинуть в балочную площадку ступеньку вместе с косоуром. Следовательно, можно менять размеры лестницы на косоурах по горизонтали. Но движение ступеней ведет к усложнению крепежных узлов, и снова к уменьшению высоты прохода под лестничным маршем.

Если лестница имеет в конструкции выходную ступень, рекомендуется изготовить косоур с пропилом в его верхней части. Это даст возможность компенсировать увеличение высоты балки площадки.

Крепление косоура для однокосоурной лестницы

При уклоне лестницы с одним косоуром в 60 градусов, необходимость в запилах отпадает. Такая лестница устанавливается, как стремянка. Единственное, что нужно – хорошо закрепить нижнюю опорную часть лестницы. А верх закрепляется к поддерживающей балке при помощи саморезов и дюбелей.

Выполняя установку, следует следить, чтобы низ косоуров опирался на балки нижнего этажа. Относительно лестничного марша балки могут иметь поперечное или продольное направление.

Если балка относительно косоура располагается перпендикулярно, то соединительный узел делается так же, как верхний – или в балке, или в косоуре.

Если же балка относительно косоура располагается параллельно, то крепление косоура к балке производится при помощи запила в стойке заградительного лестничного ограждения (балясины).

Как вариант – соединение двух продольных балок с помощью поперечного бруска, в который будет упираться низ лестничного косоура.

Проступи и подступенки рекомендуется соединять друг с другом, используя клей и шурупы (саморезы). А от гвоздей лучше отказаться из-за недолговечности такого соединения.

Существует несколько способов крепления подступенок и проступей к косоуру:

• на клею и впотай шурупами;
• на клею в паз;
• используя треугольную рейку;
• при помощи уголка из металла;
• используя деревянные нагеля.

Следует не забывать, когда выполняется соединение деревянных элементов при помощи нагелей, что если деталь сделана из мягкой породы древесины, то нагель должен быть из твердой породы, и наоборот, если деталь – из твердой породы древесины, та нагель следует использовать из мягкой породы. Если это не соблюдать, то нагель просто расколет деревянную деталь, вместо того, чтобы соединить.

Крепление косоура для лестницы «гусиный шаг»

Когда вы хотите сделать лестницу компактных размеров, рекомендуем присмотреться к такой конструкции, как лестница со ступенями «гусиный шаг». Ступени изготавливаются из отфугованых досок. Выполнив разметку, следует проделать отверстия с фасками под крепеж.

Каждая ступенька «гусиный шаг» крепится к косоуру или дополнительной поперечной балке четырьмя болтами впотай. Дополнительная балка крепится в полдоски к косоуру.

Чтобы повысить надежность и избежать вероятности выскакивания поперечную балку можно прикрепить к косоуру несколькими нагелями из дерева.

Крепление косоура для лестницы с поворотными ступенями

Если помещение ограничено по площади для установки стандартной лестницы, то можно воспользоваться вариантом конструкции с забежными поворотными ступенями – своеобразную комбинацию двух одномаршевых и винтовой лестниц. В такой системе опорная стойка винтовой лестницы является еще и стойкой ограждения прямых лестничных маршей.

Забежные ступени должны быть врезаны в центральный опорный столб своей узкой частью. В эту же опору врезают также внутренние косоуры прямых маршей. Чтобы реализовать такую конструкцию без потери надежности следует сделать центральную опору увеличенного сечения относительно сечения рядовых стоек ограждения.

Наружные косоуры прямых маршей и косоуры винтового участка рекомендуется соединять либо на потайной, либо на зубчатый шипы. Для потайного шипа требуется увеличенный по толщине косоур. Каждую врезку любой части лестницы следует делать с особой тщательностью, и дополнительно усиливать слоем клея.

Монтаж лестницы: способы, как крепить ступени к тетиве

Проступь, вставленная в пазы, снизу подлежит расклиниванию деревянными клиньями, которые прижимают ее к верхней стороне выемки. Для увеличения прочности соединения проступь необходимо дополнительно прикрепить к тетиве шурупами, которые крепятся с наружной стороны.

Головки шурупов должны быть утоплены в древесину тетивы и зашпатлеваны. Также можно вкрутить шурупы глубоко в древесный массив, отверстия заклеить деревянными пробками и зашлифовать. Существуют и другие способы крепления ступеней к тетивам. Так, например, проступи крепятся к ним с помощью брусков квадратного и треугольного сечения, с применением прибоин либо с использованием стальных крепежных элементов. В таких случаях тетивы лестницы должны быть выполнены из строганых досок, быть гладкими, без пазов. К ним с внутренней стороны обычно на шурупы крепятся короткие бруски или прибоины, а ступени монтируются непосредственно к ним.

Крепление в деревянной лестнице на тетивах проступи и подступенка между собой можно производить несколькими способами, аналогичными креплению лестниц по косоурам.

Следующий раздел статьи посвящен тому, как крепить балясины к тетиве лестницы.

Конструкция лестницы на косоурах

1. Винтовые. Довольно сложные конструкции, но отличаются компактностью, поэтому подходят для помещений, имеющих небольшую площадь. Проектировать такую лестницу нельзя самостоятельно, ведь можно не учесть важные моменты, и она получится не надежной. Кроме того, у такой конструкции присутствует низкая функциональность, ведь её нельзя будет использовать для подъема и спуска багажа.
2. Маршевые. Используются чаще всего, ведь их довольно просто сделать самостоятельно. Такая конструкция привычна многим жильцам, и состоит из нескольких лестничных пролетов. Разделяются на несколько видов:

• одномаршевые,
• двухмаршевые,
• прямые,
• криволинейные,
• примыкающие к стенке.

Конструкция лестницы на косоурах следующая:

• Косоур. Опорный элемент, на который фиксируются ступени, проступи и подступенки.
• Тетива. Разновидность опорной конструкции лестницы. Используется очень редко, так как не способна выдержать вес массивной конструкции.
• Ступень. Состоит из проступи – горизонтальной части, по которой осуществляется ходьба людей, и подступенка – вертикальной части, созданной для укрепления ступеней.
• Ограждения. Бывают различных видов – балясины, перила и поручни.
