Варианты крепления косоура к площадке или перекрытию

Особенности и виды конструкции

Перед тем как решиться сделать косоур для лестницы своими руками, нужно разобраться подробнее в особенностях этой детали. По сути это опорный элемент лестницы, который служит поддержкой для ступеней.

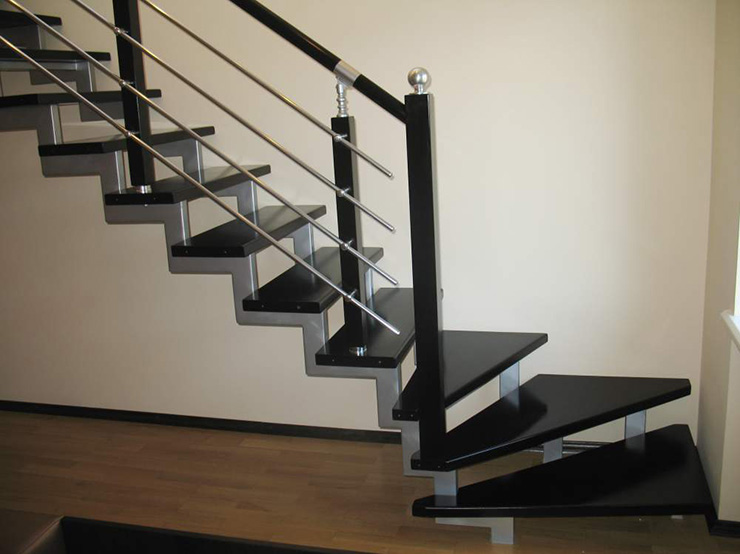

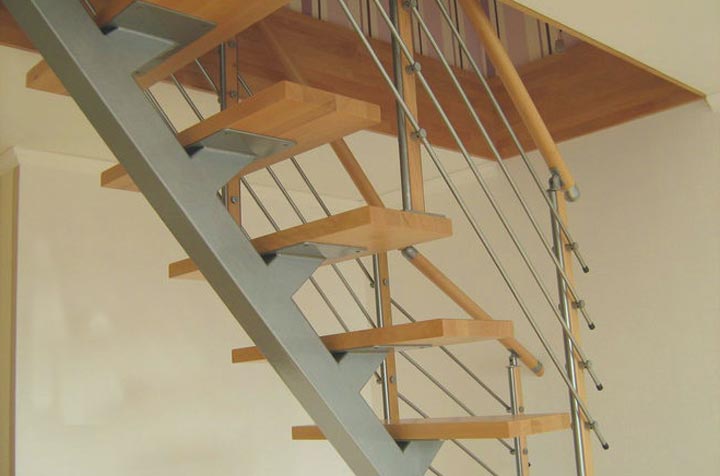

Прямые косоуры применяются чаще всего

На расчет материалов для лестницы на косоурах во многом влияет тип изделия. Косоуры могут изготавливаться из дерева, металла, бетона, а также сочетать оба этих материала. По форме различают такие элементы:

• прямые;
• ломаные;
• винтовые.

Простейший вариант для большинства лестниц – прямой. Именно его и стоит рассмотреть более подробно.

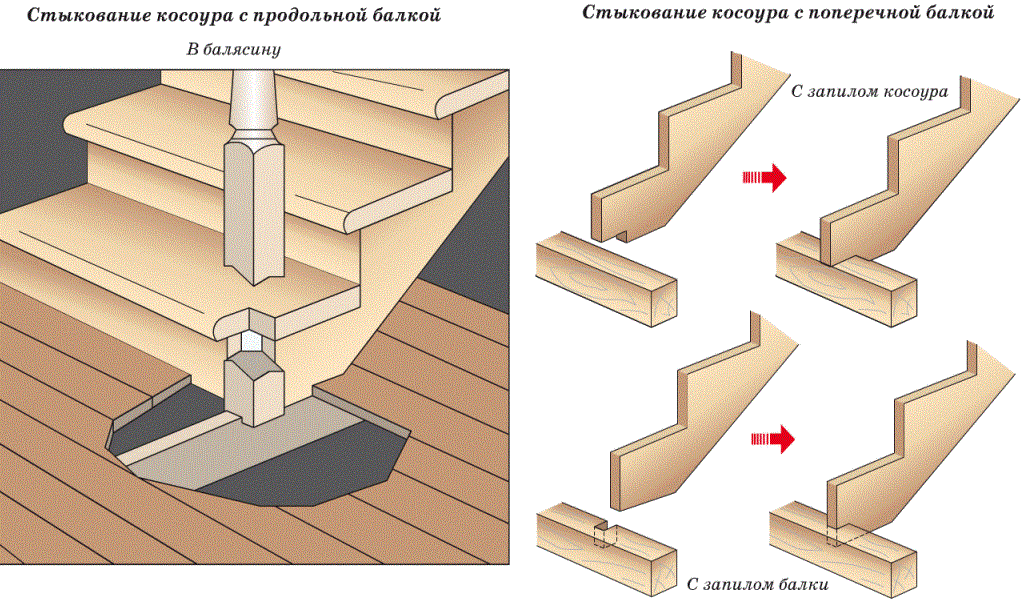

Способы крепления косоура к перекрытию

Процесс монтажа лестницы обязательно подразумевает устройство косоура к перекрытию. Те из них, которые не оснащены пропилами в местах крепления на балки площадки, считаются наиболее прочными. Они содержат минимум тонких, а значит ослабленных, участков. Кроме того, у них не возникают сколы пиломатериалов на тех участках, которые опираются на балку перекрытия .

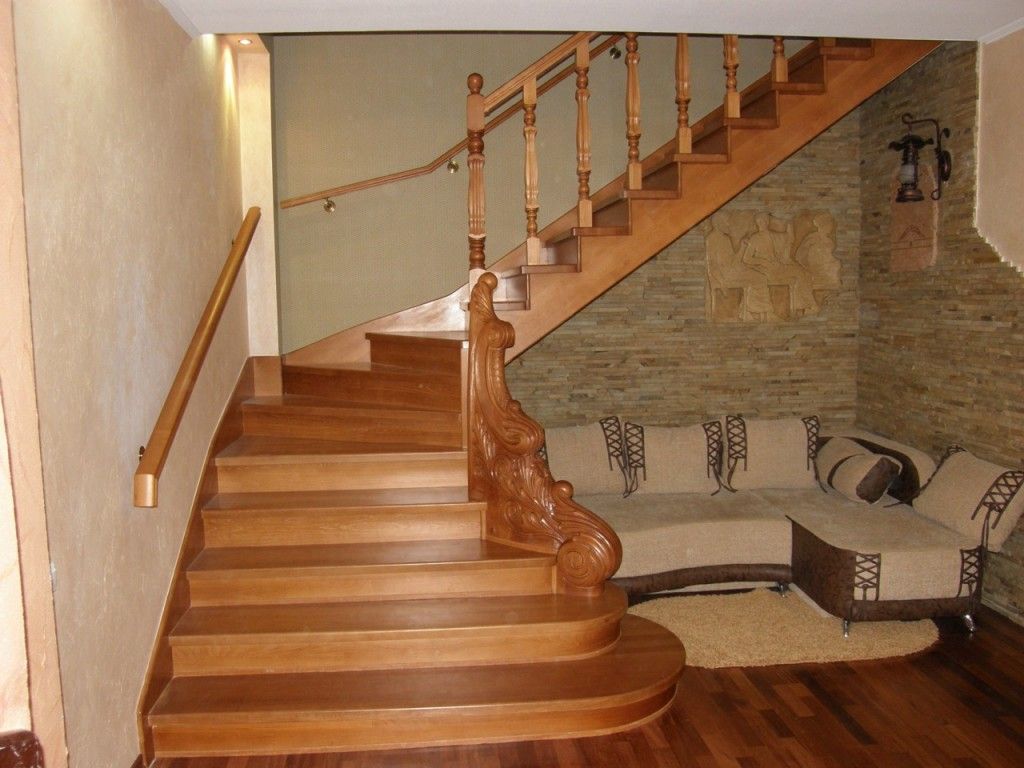

Лестницы на косоурах очень респектабельны и выглядят довольно солидно, в зависимости от того, какой формы балка, пролеты выглядят по-разному.

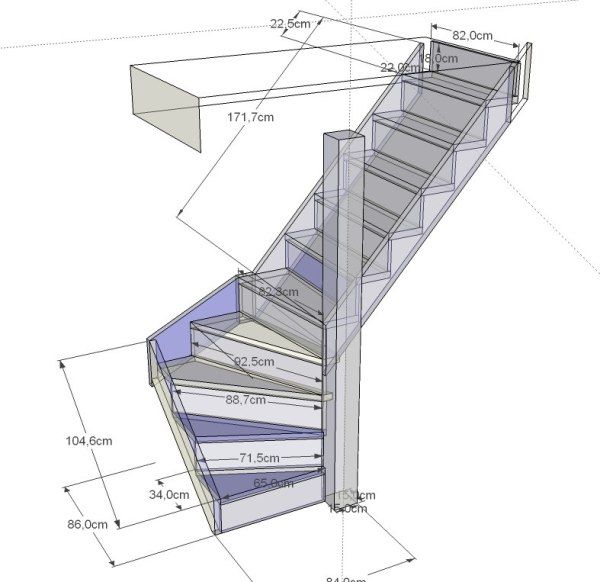

Схема новой лестницы на косоурах.

Если говорить о недостатках такой конструкции, то можно отметить, что для ее устройства нужна более высокая площадная балка. В обратном случае несущая балка в пропил целиком не поместится. А поскольку площадная балка увеличится по высоте, то автоматически уменьшится проход под маршем. Также можно задвинуть ступеньку вкупе с косоуром в балочную площадку. Таким образом, существует возможность изменения горизонтальных размеров на несущей балке. Однако движение ступеней способно привести к усложнениям крепежных узлов, в последующем это грозит новым уменьшением высоты прохода под лестничным маршем.

Поэтому, если лестница оснащена выходной ступенью в своей конструкции, специалисты рекомендуют сделать несущую балку с пропилом в его верхней части. Это позволит компенсировать увеличение площадки по вертикали.

Что может потребоваться для крепления косоура:

Лестница из каркаса – разнообразие типов

Существуют различные варианты лестниц, как по конструкции, так и по материалу изготовления. Лестница на металлокаркасе может быть сварной или сборной. Сварные подразделяются на три типа: закрытые, открытые и на одном каркасе. Закрытые наиболее экономичны. Так как при монтаже все элементы прячутся под обшивкой, поэтому для каркаса можно брать самый дешевый материал. Такие изделия не отличаются красивым внешним видом и часто используются в технических помещениях и подвалах. Но если выбрать красивую обшивку, то конструкцию можно использовать и в жилых помещениях. Выбирая дешевый материал, не стоит забывать о безопасности, сооружение должно быть надежным и прочным.

Для изготовления такой лестницы всего то и понадобится материалов, что несколько косоуров и ступеньки из профильной трубы Рекомендуем

• Винтовая лестница – как самому составить чертежи и собрать безопасную конструкцию
• Металлическая лестница своими руками – дизайн и качество зависит только от вас
• Лестница на мансарду в небольшом доме – как сделать своими руками?

Открытые имеют два несущих элемента (косоура), на которые монтируются ступени. Для изготовления таких изделий используют профильную трубу с квадратным или прямоугольным сечением. Косоуры покрывают специальной эмалью, содержащей грунтовый состав. Каркас из металлопрофиля прочный, надежный, имеет длительный срок службы, легко монтируется, позволяет изготовить лестницу любой формы и габаритов как для внутренних помещений, так и для улицы. Такая лестница имеет красивый и изысканный внешний вид.

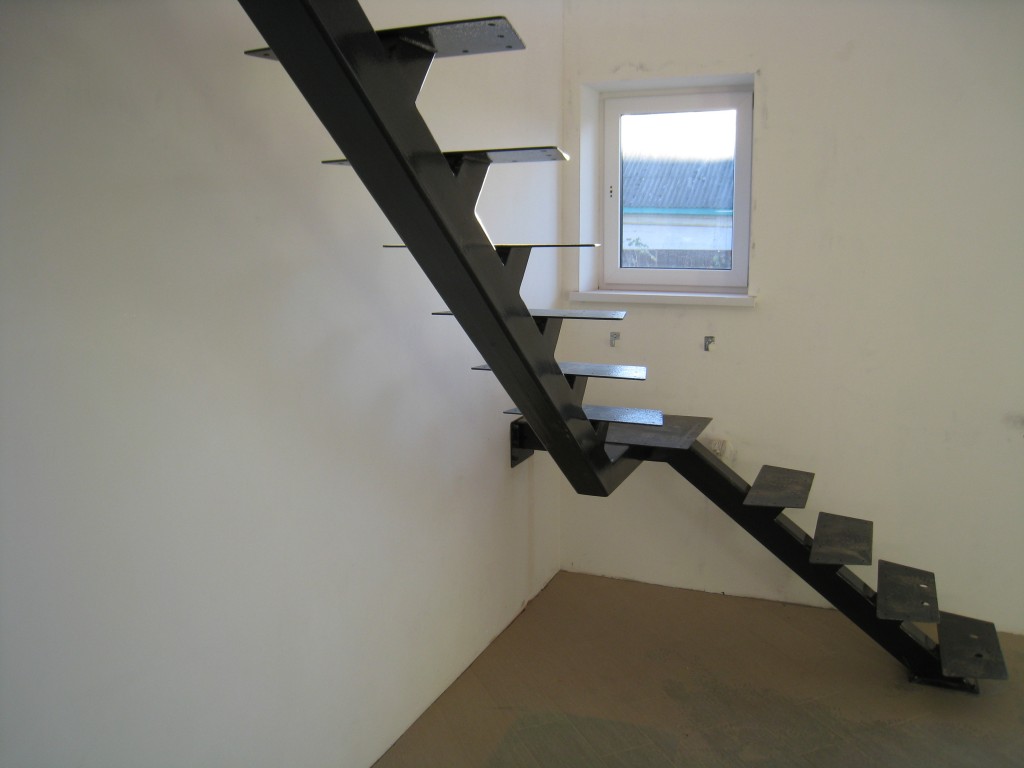

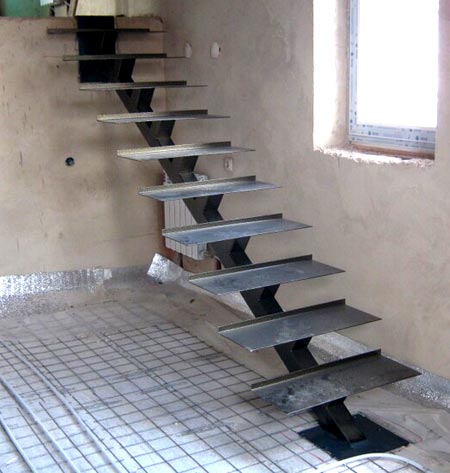

Открытый металлокаркас на одном косоуре – это одна несущая балка, на которой монтируются ступени, уголок и площадка. Такие изделия создают впечатление прозрачности и легкости.

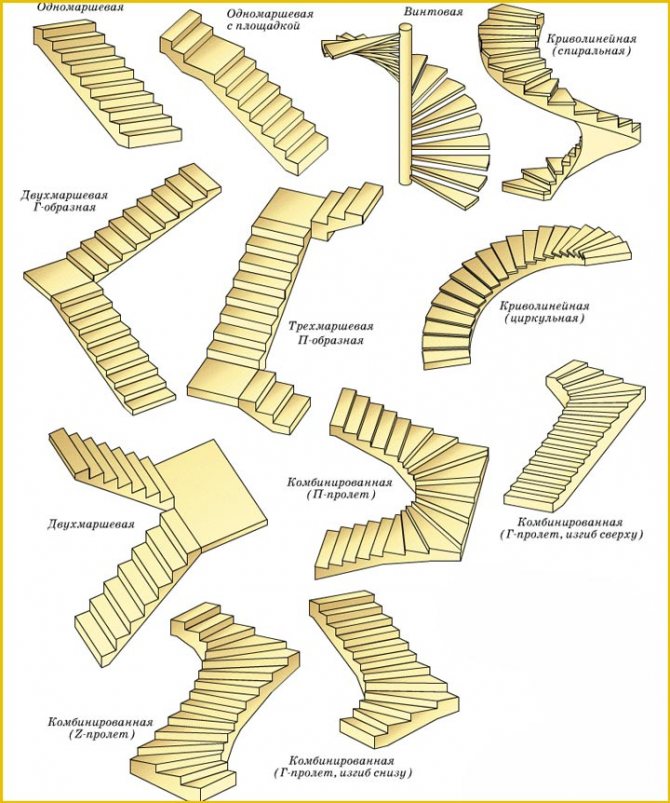

По конструкции металлокаркас разделяется на следующие типы:

• винтообразный;
• прямой;

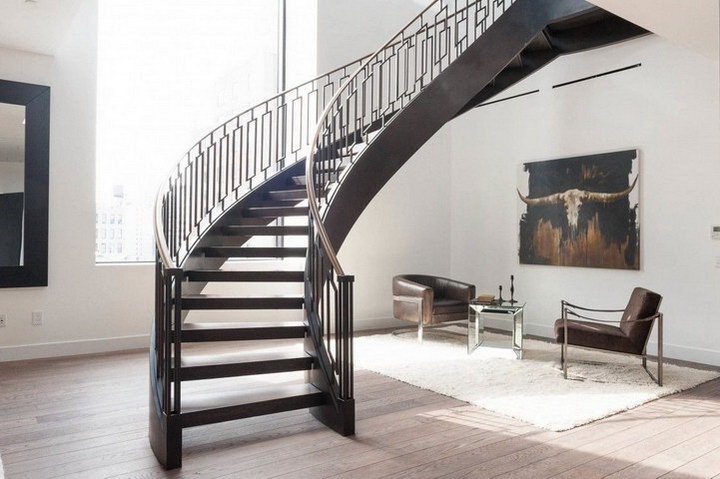

• криволинейный;
• с поворотами.

Самым простым вариантом является прямой тип. Лестница с поворотами может быть с площадкой и без нее. Винтообразные типы используются больше в помещениях небольшой площади, так как занимают мало места.

Приставная лестница из профильной трубы своими руками

Лестницу можете купить в специализированном магазине, либо изготовить своими руками. Сделать ее возможно из профильной трубы. Данный материал является доступным и продается в строительных магазинах. Алюминиевая труба обладает отличными качествами и используется для изготовления таких изделий.

Приставная лестница обладает простой конструкцией, поэтому сделать ее легко и быстро самостоятельно. Конструкция лестницы имеет тетиву и ступеньки, которые должны располагаться на одинаковом расстоянии относительно друг друга. Тетивами она упирается в стены и пол.

Угол наклона должен составлять 65-70 градусов относительно стены. Тогда она будет надежно стоять, и это обеспечит Вам безопасность при ее использовании.

Оптимальное расстояние между ступенями должно составлять 0,35 м. Лестница не должна скользить по полу. На ножки лестницы надевают резиновые наконечники или пластиковые. Они способны обеспечить неподвижность приставной лестницы.

Для изготовления приставной алюминиевой лестницы Вам потребуются следующее:

• Две профильные трубы длиной 2 м;
• Длинная труба с прямоугольным сечением;
• Гайки, шайбы, болты (или сварочный аппарат с маской);
• Резиновые или пластиковые наконечники.

Профильные трубы для тетивы могут быть любого сечения. Для ступеней стоит выбрать алюминиевую трубу с прямоугольным сечением длиной 1,65 м.

Прямоугольное сечение профиля позволит безопасно подниматься и спускаться по ступеням приставной лестницы.

Оптимальная длина металлических профилей составляет два метра. Этой длины достаточно для изготовления приставной лестницы.

Если у Вас есть сварочный аппарат, тогда Вам не пригодятся дополнительные крепления – гайки и болты.

Для изготовления лестниц используют чертежи. На них указывают все размеры конструкции и места креплений.

Если вы не уверены в своих силах, то лестницу лучше купить в магазине, а при выборе модели учитывать некоторые особенности конструкции:

Как сделать косоур своими руками

При постройке дома в несколько этажей очень важно спроектировать лестницу правильно. И особое внимание стоит уделить косоуру. Конструкция своими руками довольно щепетильный процесс. Ведь заранее надо рассчитать нужные параметры, подобрать материал. И лишь после этого приступать к работе.

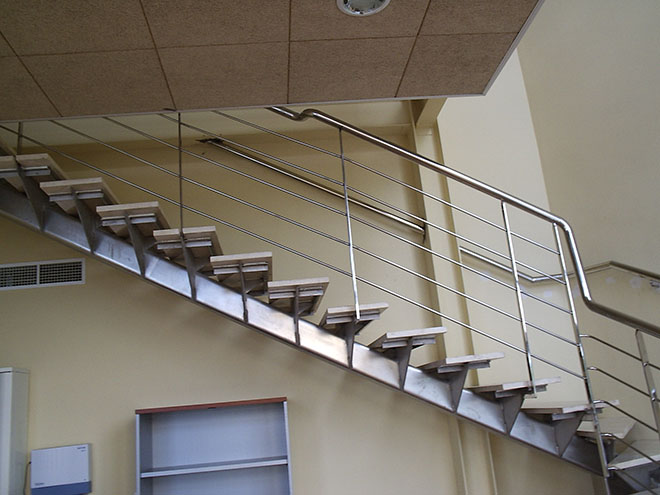

Посмотреть как выглядит металлическая лестница на косоурах

Косоуры различают по размеру, материалу из которого они изготавливаются, расположению и люди не могут определиться из чего сделать косоур. Дерево более удобное при проектировании лестницы, но бетон и металл надежней. Располагаться может по центру или по бокам.

Различают такие формы:

• прямой;
• винтовый;
• ломаный.

Как правильно расчитать размер косоура

Именно этот этап проектирования лестницы является наиболее ответственным. Ведь стоит сделать хотя бы малейшую ошибку в расчетах, и лестница станет эстетически непривлекательной и даже опасной.

Существует семь параметров для расчета размеров. Каждый из них обозначается латинской буквой.

• H – высота лестницы;
• H1 – высота пространства над головой;
• h – высота подступенка;
• L1 – длина горизонтальной проекции;
• L – длина проема;
• l – глубина проступи;
• n – количество ступеней.

Для тех, кто только недавно начал мастерить руками, довольно тяжело подобрать правильные размеры данных параметров. Поэтому стоит обратить внимание на некоторые правила:

• высота пространства над головой (H1) не должна быть меньше двух метров;
• глубина проступи (l) должна быть в пределах 25-40 сантиметров;
• высота подступенка (h) должна быть не меньше 12, но не более 22 сантиметров .

Чтобы косоур для лестницы своими руками был идеально спроектирован, воспользуйтесь формулой: высоту подступенка (H1) умножьте на два и прибавьте глубину проступи (l). Если результат получился в пределах 60-65, значит размеры вы подобрали правильно и лестница будет удобна в использовании.

Как рассчитать параметры с помощью теоремы Пифагора

Для тех кто забыл, теорема Пифагора звучит так: квадрат гипотенузы равен суме квадрата одного катета и квадрата второго катета. И обозначается эта теорема так: c2=a2+b2.В этом случае, c – это длина планки, b – высота от первого этажа до второго, c – расстояние от первой ступени лестницы до площадки сверху.

Для того, чтобы изготовить металлическую конструкцию, понадобится швеллер и кобылки. Швеллер – это металлический профиль в форме буквы П, а кобылка – это прямой угол, который сделан из двух металлических отрезков с помощью сварки.

Приступаем к работе. Ставим швеллер под таким углом, чтобы кобылки на нем стояли прямо. Потому что именно на кобылки крепится проступь. Когда швеллер зафиксирован, нужно нанести метки для того, чтобы потом к этим меткам приварить кобылки.

А чтобы и второй швеллер был размечен правильно, нужно просто приложить его к уже намеченному швеллеру и перенести метки. Таким образом, у вас не возникнет неровностей во время конструкции ступени. Если вы все сделали правильно, то можно приступать к креплению самих конечный результат для лестницы своими руками из металла можно также с помощью видео.

Как сделать косоур своими руками из дерева

Принцип такой же, как и изготовление косоуров для лестниц своими руками из металла. В случае с металлом, ступени крепились с помощью сварки. А в случае с деревом, ступени крепятся с помощью шурупов или дюбелей. Как правильно происходит изготовление косоура своими руками из дерева, можно посмотреть на видео.

Какой вид дерева использовать

Желательно, чтобы вся лестница была сделана из одного вида дерева. Это обеспечит более легкую работу во время конструировании лестницы. При выборе дерева нужно ориентироваться на то, что вам важнее: простота в использовании или качество. Если первый вариант, то выбирайте доски из хвойных пород. Если же вам важно качество, то для лестницы идеально подойдет бук или дуб. Но учтите, обрабатывать эти породы деревьев довольно сложно.

Изготовление бетонного косоура

Расчет производится таким же методом, как и для металлического и деревянного. Но перед тем, как конструировать, надо обязательно сделать опалубку. Особое внимание нужно обратить на то, чтобы она была непроницаема. Ведь при работе с таким видом нельзя допускать вытекание цемента. Если все сделано правильно, пора приступать к размещению прутьев арматуры. Они должны быть между собой сварены. Форма готова. Теперь можно заливать бетон.

Важно: утрамбовывать бетон нужно не весь сразу, а по мере работы. Так он будет застывать для вас все еще непонятно что это такое косоуры для лестниц, обратитесь к опытному мастеру. Достаточно подобрать для себя именно то видео, в котором рассказывается пошаговая инструкция как сделать косоур своими руками.

Преимущество косоура над тетивой

Тетива – это еще один вид несущей балки. Отличается тем, что ступени крепятся во внутрь. Если же вы задаетесь вопросом: лестница на тетивах или косоурах, что лучше, то следует принять решение в зависимости от расположения всей лестницы. Если пространство для лестницы неограниченное, то лучше сделать выбор в пользу тетевы. Ведь её делать намного проще и быстрее. А вот если пространство ограничено, то придется помучиться.

Параметры лестницы

Что нужно учитывать при изготовлении конструкции:

1. Количество пролетов.
2. Угол уклона. Обратите внимание, что этот показатель должен оставаться одинаковым для всех пролетов, вне зависимости от их количества.
3. Высота каждого пролета.
4. Параметры ступенек: количество, ширина, высота. Как и в случае с углом подъема, ширина и длина ступеней должны быть одинаковыми на протяжении всей длины конструкции.
5. При двух и более пролета – тип соединения (площадка или забежные ступеньки).
6. Размеры проема под лестницу.

Все замеры необходимо проводить индивидуально, ведь в каждом конкретном помещении они будут отличаться. На это влияет высота потолков, размер площади, которую получается выделить под лестницу, и других факторов. Также нужно учитывать среднюю длину человеческого шага, иначе эксплуатация лестницы будет некомфортной.

Оптимальные параметры ступенек.

Обратите внимание, что в данном примере взят человеческий шаг длиной до 64 см. Также учитывайте, что параметры ступеней напрямую зависят от крутизны подъема – чем больше угол пролета, тем выше и уже будут проступи.

После снятия всех замеров и произведения расчетов необходимо от руки набросать на бумаге схему лестницы с обязательным проставлением всех размеров конструкции.

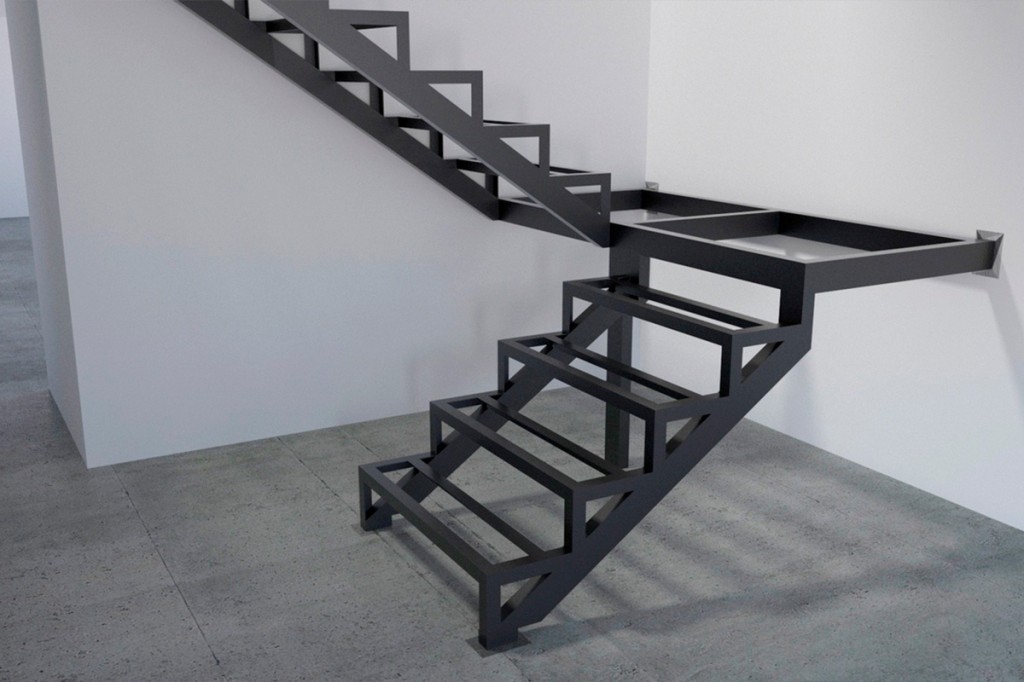

Схема лестницы с площадкой и двумя пролетами.

Лестница с тремя пролетами.

Лестница с двумя пролетами и забежными ступеньками.

Компактная лестница на косоуре.

Изготавливаем железную лестницу своими руками

Для собственноручного изготовления металлической лестничной конструкции более всего подходит маршевой прямой тип. Если же вы профессионально владеете сваркой и у вас есть определенный опыт, тогда вы можете сделать более сложную систему – к примеру, с просветами и несколькими поворотами.

Определившись с видом лестницы, сделав ее проектировочный эскиз, вы можете приступать к монтажу конструкции

Проектирование прямой одномаршевой конструкции

Проектирование прямой железной лестницы с одним маршем происходит так:

• Замеряем расстояние между полом первого и второго этажей — получаем высоту марша.
• Определяем дистанцию между началом и концом конструкции – это будет длина марша.
• Рассчитываем количество ступенек, не забывая о рекомендованной высоте (для лестницы длиной 4,7 метров количество ступеней будет 14-15).

В процессе проектирования необходимо учесть все существующие общепринятые стандарты

Нехитрые расчеты обеспечили нам возможность получить основные геометрические характеристики железной лестничной конструкции.

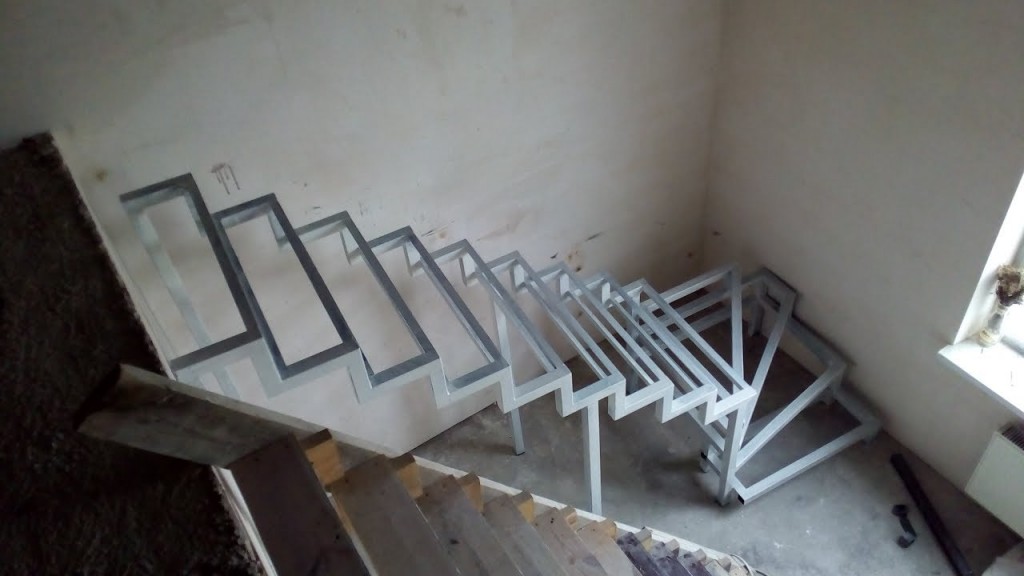

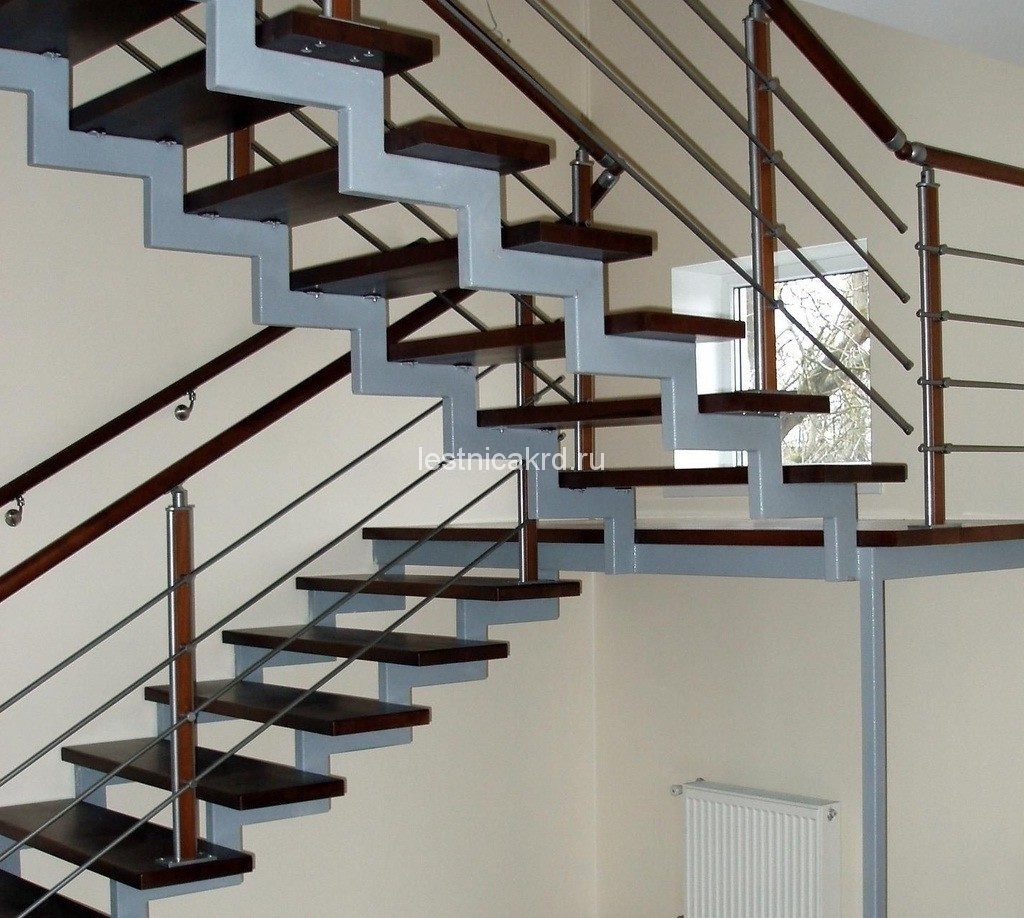

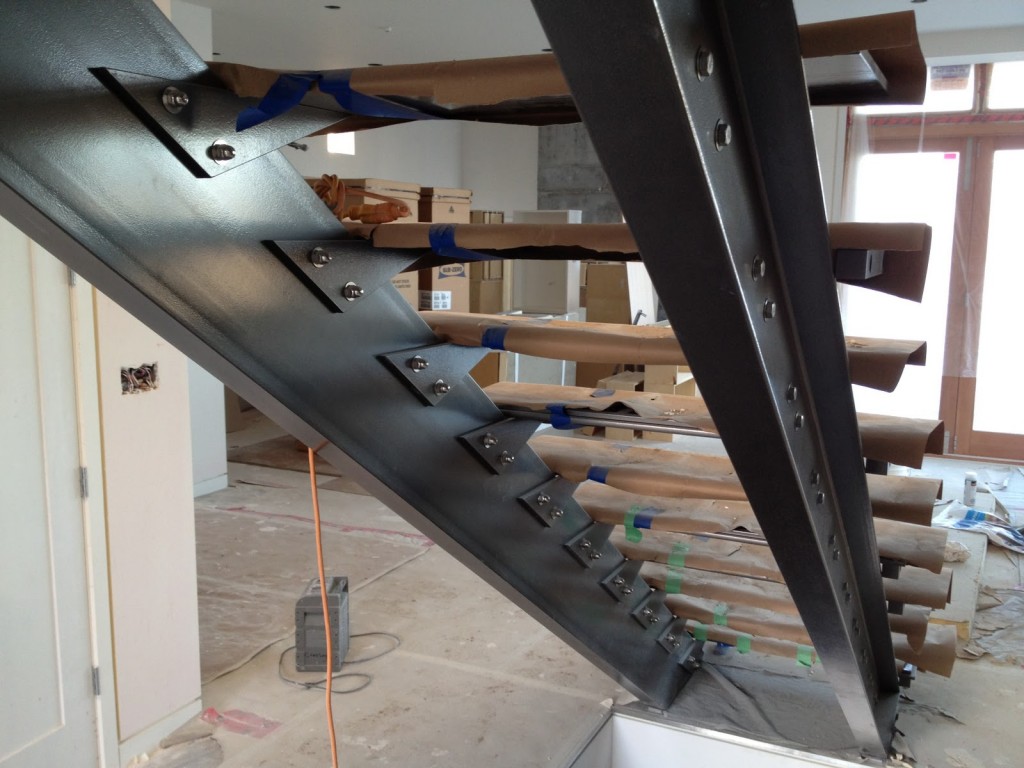

Процесс изготовления лестницы с двумя косоурами

Итак, для изготовления косоуров нам понадобится квадратная профильная труба. В качестве опоры для ступеней применим железные уголки. Подступеньки и сами ступеньки будем делать из стали в листах шириной 4 мм.

Наиболее распространенной и простой в изготовлении лестничной системой является конструкция на косоурах

Необходимые инструменты

Для монтажа лестничной конструкции своими руками вам следует иметь такие инструменты:

• болгарка;
• сварочный аппарат;
• сверла;
• шлифовальная машина;
• электрическая дрель;
• ножовка по металлу;
• рулетка;
• электроды.

Перед работой необходимо подготовить все необходимые инструменты и приборы

Монтаж железной лестницы: пошаговая инструкция

Весь процесс сооружения конструкции осуществляется в несколько шагов:

• Нарезаем стальные заготовки в соответствии с проектировочным чертежом.
• Делаем узлы для фиксации ступенек – кобылки.
• Свариваем уголки.
• Устанавливаем косоуры.
• Крепим к каркасу ступеньки.
• Монтируем ограждение.
• Лестницу шлифуем, грунтуем и красим.

Перед началом сварочных работ по монтажу металлической лестницы следует составить подробный план предстоящих работ

На начальной стадии работ важно учесть такой нюанс — кобылки для крепления следует изготавливать с особой тщательностью, они должны быть одинаковых размеров без перекосов и неточностей. Их вырезаете из металлического уголка.

Для конструкции из 14-ти ступеней необходимо сделать 14 пар кобылок. Между ними необходимо установить крепления, к которым будут фиксироваться степени.

Далее делаем разметку квадратной трубы (по ее ребру) и крепим (используем сварку) к косоуру кобылки. Теперь приставляем второй косоур к первому и “копируем” разметку. Свариваем 2-ой косоур с кобылками, сверяясь с уровнем.

Монтаж лестничной железной системы должен проходить с соблюдением всех мер предосторожности и безопасности по работе со сварочным аппаратом

Следующим шагом крепим косоуры к опорной платформе и опорной стойке (последняя крепится анкерными болтами к межэтажному перекрытию). К кобылкам привариваем ступеньки. Затем привариваем огораживание сбоку конструкции.

Завершающим шагом производим шлифовку всех заусенцев и швов, обработку плоскости железных деталей грунтовкой и покраска всей системы.

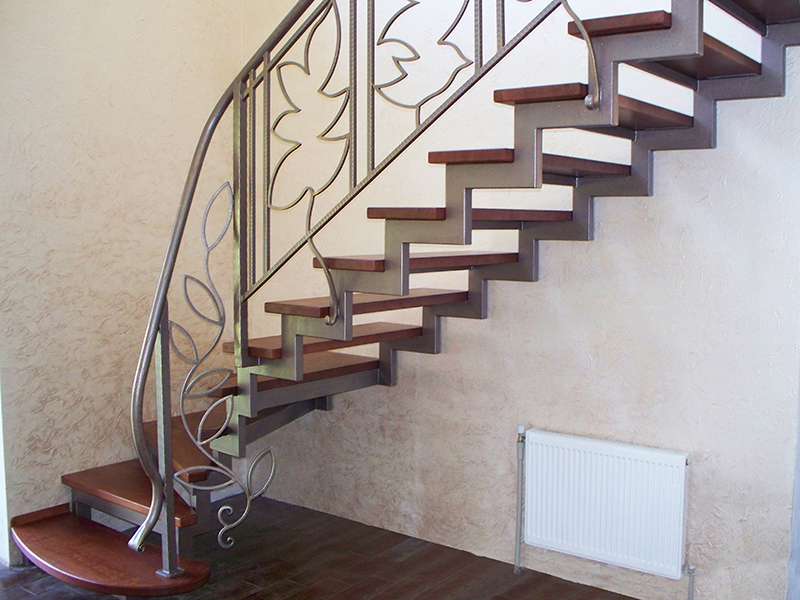

К металлическим косоурам можно прикрепить ступени из натурального дерева, получив таким образом комбинированную систему

Еще одним конструктивным и стилистическим решением может быть использование ступеней из специального стекла либо сверхпрочного пластика

Если же вы не обладаете навыками сварщика и вам не под силу самостоятельное изготовление металлической лестницы, то для вас предусмотрен великолепный выход – в любое время вы можете заказать готовую металлическую конструкцию в нашем интернет магазине по приемлемой цене.

Лестница из серии «Соло» на металлическом каркасе имеет цену 70 800 рублей

Металлическая конструкция Модерн имеет современный и стильный вид, ее стоимость 115 800 рублей

Конструкции из модельного ряда Элегант обойдется вам всего в 51 тысячу рублей

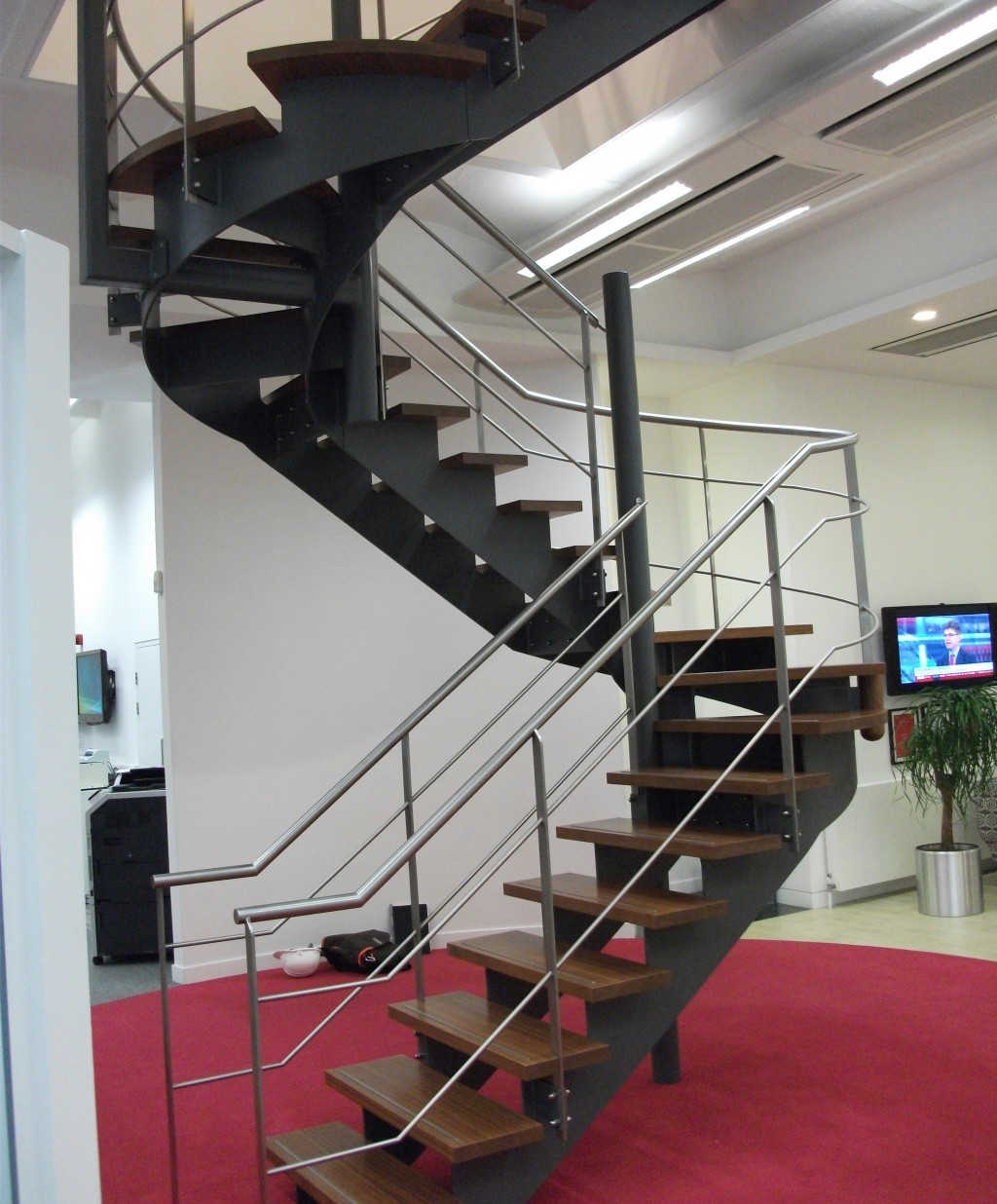

Монтаж винтовой лестницы

Компактный дизайн винтовой лестницы прекрасно сочетает в себе легкость и прочность, придает интерьеру оригинальность и необычность, а также имеет ряд других практических преимуществ.

Крепление лестницы выполняется в таком порядке:

• Ставят опорную колонну.
• Крепят элементы в требуемом порядке.
• Устанавливают перила.

Закончив установку, можно приступить к ее обработке: покрыть систему краской или лаком, что поможет создать оригинальное оформление. Если есть сложности в выполнении каких-нибудь задач, можно поручить этот процесс квалифицированному мастеру.

Читайте также:

Эти полезные и простые советы помогут вам сэкономить время и деньги. Пользуясь маленькими хитростями, вы…

Многие в зимний период предпочитают вместо шубы носить дублёнку. Полезные советы по стирке помогут содержать…

Двери из МДФ востребованы в связи с их устойчивостью к воздействию влаги, высоких температур и…

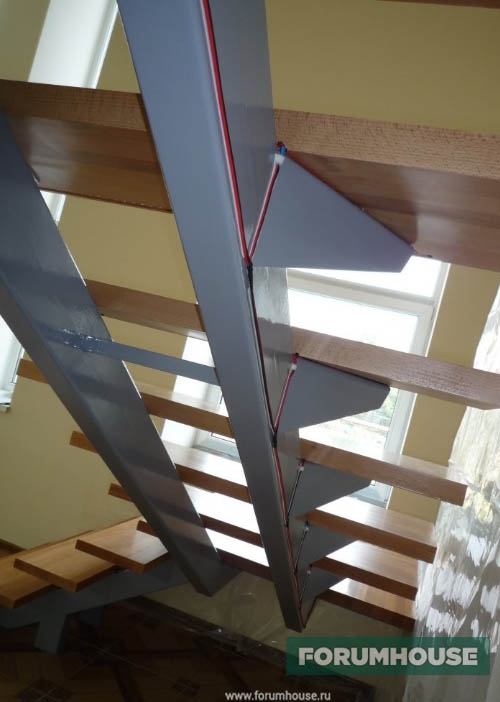

Доводка и впечатления от эксплуатации

В теме, которую открыл rasss, чтобы поделиться со всеми желающими своими наработками, усомнились в надежности «летящей» конструкции, не имеющей дополнительных опор. Даже посоветовали показать чертежи специалисту для уточнения жизнеспособности лестницы. Как оказалось – волнения напрасны, это тот случай, когда прочности даже в избытке, а специалист и исполнитель – одно лицо.

rasss

Я как раз инженер-механик – десять лет проработал конструктором на заводе и предпочитаю дома работать именно с металлом, нежели с другими материалами. Все узлы были просчитаны, запас прочности везде более двух раз. Можно было сделать опорную «табуретку», многие так и страхуются, я предпочел закрепиться к стене.

Кстати, по мотивам лестницы, которую сделал rasss, еще один участник нашего портала собрал свою конструкцию на упомянутой «табуретке».

Рено Участник FORUMHOUSE

rasss – молодец, я сделал лестницу по его схеме опирания ступенек, только на одном косоуре, из профиля 120×80×4 мм – КРАСОТА! Спасибо большое за идею! «Табуретку» спрячу за фальшстенкой – там проведу трубы отопления в смежное помещение.

Спустя еще год «лестничную эпопею» rasss завершил установкой ограждения – придумал и изобразил сам, изготовили по заказу в профильной фирме.

Спустя несколько лет эксплуатации все отлично и с покрытием, и с отсутствием «звукового сопровождения».

rasss

На данный момент никаких следов потертостей на ступенях, скрипа тоже нет. У соседей полностью деревянная лестница, вот она скрипит, хотя сравнение не очень корректное, конструкции сильно отличаются. К тому же, готовые буковые ступени лежали у меня в доме пять лет, все, что могло высохнуть – высохло еще до установки.

Монтаж ступени из древесины на косоур

Ступени в большинстве случаев крепят на деревянную балку или из металла. Он выглядит как опорная балка, которая имеет пилообразную форму. На ней предусмотрены специальные выступы, куда и крепятся деревянные детали. Косоур может быть один или несколько, в зависимости от сложности лестничной конструкции.

Элементы конструкции обычно крепят шурупами, а их шляпки сверху закрывают ранее изготовленными деревянными пробками. Перед тем как производить крепление ступенек к косоуру, стоит определиться с материалом. Для таких целей лучшие использовать детали из сосны или дуба. В данном случае подступенки, скорее всего, будут отсутствовать, что обеспечит лестнице более лёгкий внешний вид.

Самым простым способом установки считается крепление насквозь большими саморезами и засверловка. Для этого саморез должен иметь декоративную головку, закручивающуюся до упора или не до конца, но с дальнейшей установкой полимерной заглушки.

Такая разновидность крепежа актуальна в ситуациях, когда лестницу делают своими руками. При этом стоит помнить о том, что детали можно сверлить исключительно перьевыми сверлами, а обороты дрели должны быть высокими.

Устанавливать можно шплинтами

Говоря об открытых лестницах без использования обшивки, ступени можно устанавливать, используя шплинты. Косоур и проступь сверлят по аналогичным размерам, подгоняя под диаметр шплинтов, чтобы в дальнейшем посадить их на клей. Такой вариант совсем не подойдёт для динамического лестничного сооружения и крепления косоура к перекрытиям. То же самое можно сказать об установке широких элементов, которые при нагрузке разрушат клеевое соединение из-за прогибаний.

Обшивка ступеней, изготовление перил и ограждений

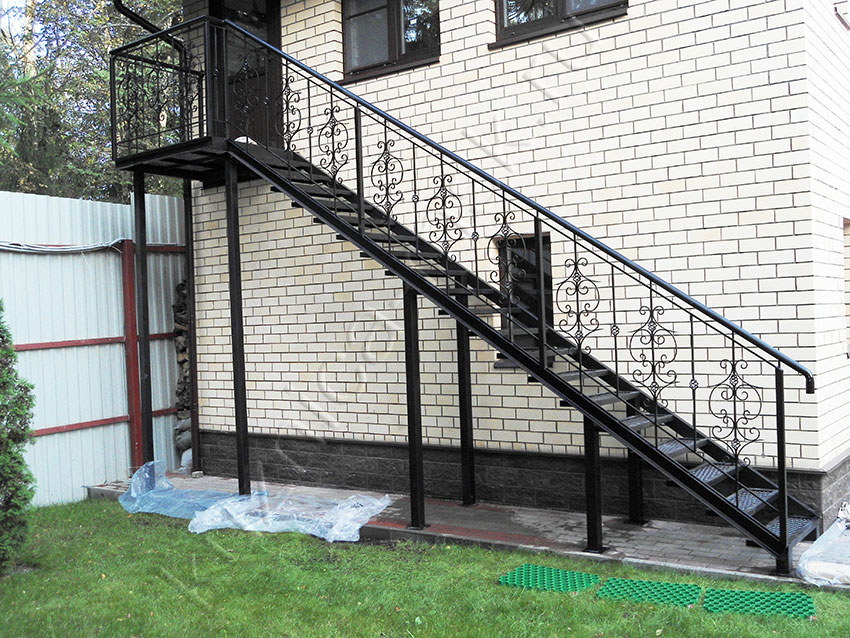

На уличных лестницах устанавливаются ступени из металла толщиной не меньше 3 мм, желательно с рифленой поверхностью. Для защиты от скольжения также применяют накладки из листовой резины, абразивную ленту, алюминиевый отделочный профиль. Чтобы на ступенях не скапливался снег, их сваривают из арматурных прутьев с зазорами 1 — 2 см, через которые он будет проваливаться.

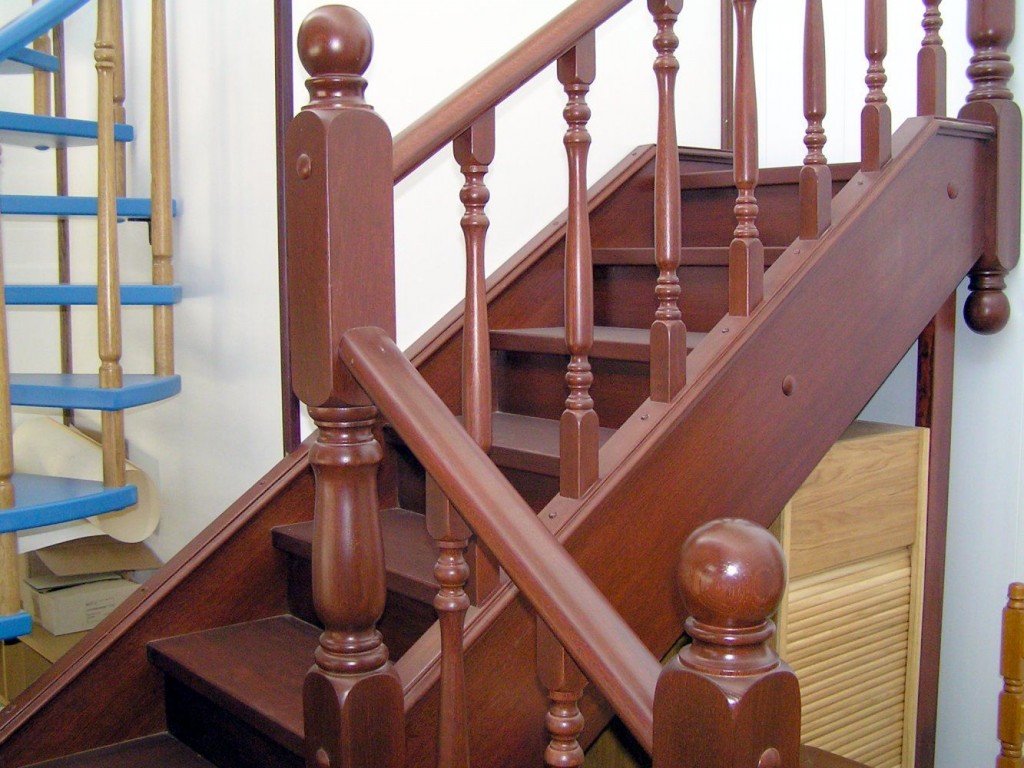

Для обшивки ступеней внутренних лестниц традиционно используется дерево, закрепляемое саморезами или клеем. Возможна отделка плиткой с шероховатой поверхностью. Стильно выглядят лестницы со ступеньками из стекла или прочного пластика.

Ограждение лестницы (перила), защищающее человека от падения, собирается из следующих элементов:

1. Балясин — стоек, закрепленных на несущих балках или ступенях.
2. Заполнения. В простом варианте выполняется из металлических прутьев (ригелей), установленных параллельно поручню. Также возможно применение стеклянных или пластиковых листов, либо кованых элементов.
3. Поручней, закрепленных на балясинах или стене.

Перила изготовляются из алюминия, железа, нержавеющей стали, отливаются из чугуна. Независимо от материала ограждение должно изготавливаться в соответствии с требованиями СНИП:

• высота 0,9 — 1,0 м;
• стойки устанавливаются с шагом не более 0,6 м;
• при креплении с помощью кронштейнов поручня к стене между ними оставляется зазор 7 — 10 см;
• накладка шириной 5 см на перила делается гладкой и непрерывной;
• закругленные концы поручней должны выходить на 30 см за линию крайних ступеней.

Так как сваривать лестницу из металла своими руками довольно сложно, особенно винтовую конструкцию без центральной опоры, можно купить комплект модулей. По прилагаемой инструкции даже новичок в строительном деле справится со сборкой, поскольку она осуществляется без сварки. Опытным мастерам при самостоятельном изготовлении не помешает предварительно посоветоваться со специалистом.

Заказать косоуры для лестниц

Некоторые наши клиенты предпочитают самостоятельно «доводить до ума» модели лестниц, устанавливать ступени и переела исходя из собственных соображений. Поэтому предлагается услуга изготовления косоуров по чертежам с предварительными расчетами несущей нагрузки. Каждому металлическому косоуру присваивается свой оригинальный номер, и вы всегда сможете обратиться в организацию для изготовления подобной конструкции или дополнительных элементов.

Если вы хотите заказать лестницы из металла или комбинированные модели, то позвоните нам по номеру телефона, указанного на сайте.

Крепление проступей

Способ монтажа проступей зависит от материала, из которого произведен косоур. К металлическим стойкам сначала крепятся косынки, а затем в потай монтируются деревянные ступени с помощью болтов или саморезов. Металлические проступи просто привариваются к косоуру.

К деревянным косоурам ступеньки крепятся несколькими способами:

• Вырубленные проступи – наиболее простой способ, так как в несущей балке выпиливаются углы по размерам ступеней и подступенков. Остается только качественно закрепить все элементы.

• Деревянная кобылка – дополнительный элемент, который монтируется к балке при помощи шкантов. Затем поверх кобылки прикрепляется проступь. Такие лестницы могут быть открытого и закрытого типа (с применением подступенка).
• Стальная опора – ступени крепятся к стальным косынкам, которые предварительно прикрепляются к балке.
• Больца применяются для задних частей ступеней и крепится к косоуру при помощи дюбеля.

Косоурные лестницы часто возводятся в частных домах. Если вы решаетесь возводить такую конструкцию собственными руками, предварительно тщательно просчитайте размеры конструкции и подберите наиболее подходящие материалы. Правильно спроектированная конструкция прослужит не одно десятилетие.

Выбор вида конструкции

Перед началом строительства лестницы из дерева нужно продумать некоторые детали проекта. Следует определиться с модификацией конструкции. Выделяют маршевые, винтовые, лестницы на больцах, и, как ранее уже описывалось, на тетивах и косоурах. Каждая модель обладает некоторыми преимуществами и недостатками.

Маршевая

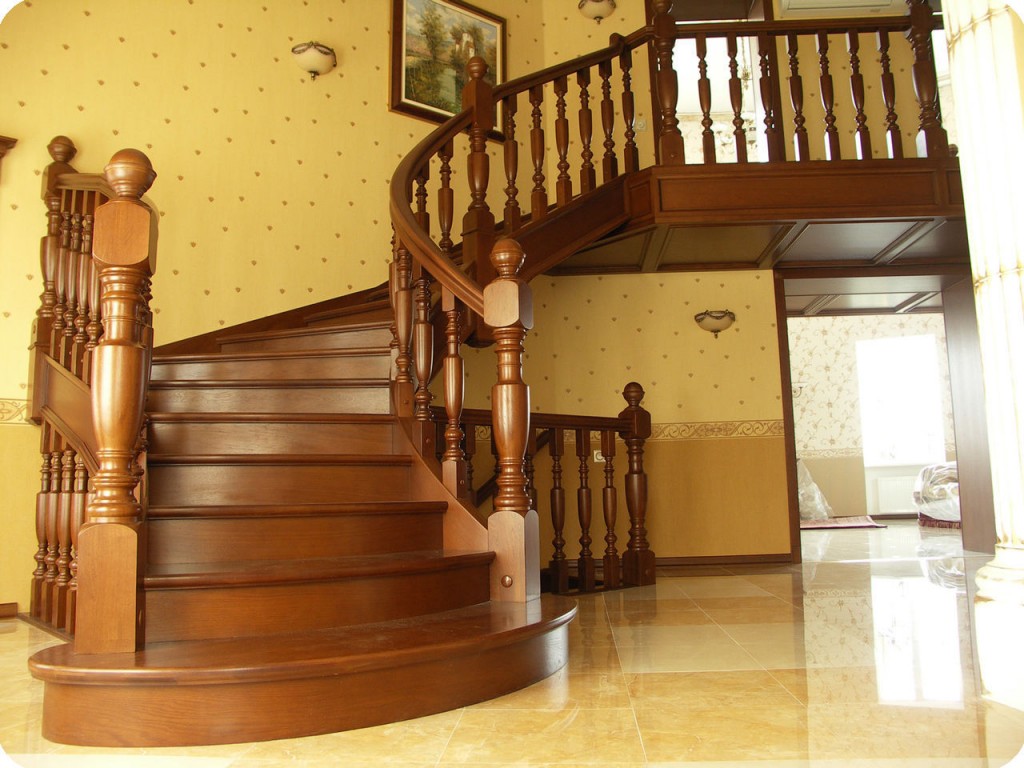

Это самый распространенный вариант для частного дома, который можно легко собрать из дерева. Простая конструкция характеризуется просторностью и удобством в эксплуатации. Исходя из высоты расположения 2-го этажа, прямые сооружения бывают с одним или двумя пролетами. Такое устройство преимущественно используется в помещениях с ограниченным количеством свободного пространства. Лестницы такого типа не требуют сложных расчетов, поэтому их легко сделать самостоятельно.

Типы маршевых лестниц:

• Закрытого или открытого типа. В первом случае ступени имеют подступенники, во втором — обустраиваются без них.

• Поворотные. Такие конструкции по направлению движения могут быть правыми (поворот по часовой стрелке), левыми (против часовой стрелки).

• С забежными ступенями. Если имеется небольшой поворот, то вместо площадки можно делать забежные ступени.

Помимо этого, прямые маршевые лестницы бывают четвертьоборотными, полуоборотными или круговыми. Выбор стоит делать, исходя из свободного пространства и личных предпочтений.

На больцах

Больцы представляют собой специальные болты, поддерживающие ступени. Соответственно, домашняя лестница на больцах — это сооружение, закрепленное на болтах. Крепление выполняется к стене и на сами ступеньки. Конструкция при этом выглядит довольно модно и современно, легко и воздушно, однако использование элементов возможно не для всех типов лестниц.

Лестница такого типа может быть растянутой или компактной. Несмотря на кажущуюся легкость, обладает предельной прочностью и надежностью, способна выдержать значительные нагрузки.

Винтовая

Конструкция такого типа сложна в монтаже, но одним из главных преимуществ является возможность размещения на минимальной площади. Сборка сооружения возможна в любом участке комнаты, делая его основой композиции и красивым дополнением интерьера. Для дома, где есть второй этаж, преимущественно выполняется строительство винтовой лестницы, состоящей из стойки и клинообразных ступеней.

Неудобна такая модель в том случае, если нужно поднять или опустить габаритный предмет мебели. Не рекомендуется ее установка и в доме, где проживают дети и пожилые люди.

На тетивах

Тетивы лестницы — это наклонные балки, к которым сбоку изнутри крепятся ступеньки. Элементы закрепляются особыми затяжками, что обеспечивает жесткость конструкции. Лестница на тетивах может быть закрытой или открытой модификации. Конструкции такого типа считаются настоящим произведением искусства.

Единственное, что стоит учитывать — для сборки сооружений на тетивах требуется немного больше места, чем для других моделей.

На косоурах

Косоурами называют балки, поддерживающие ступени с нижней стороны. В параллельно идущих балках делаются запилы, на которые закладываются проступи. Межэтажная лестница со ступенями, уложенными на косоур, считается самой доступной, удобной и безопасной в эксплуатации. Для производства преимущественно используется массив таких пород, как дуб, сосна, ясень и лиственница.

Из чего можно изготовить косоур

Кроме традиционного дерева, в последние годы широко начали использовать и другие строительные материалы. Так, особую популярность в последнее время получили лестницы на металлическом косоуре. Несмотря на кажущийся тяжелый вес конструкции, такие сооружения смотрятся очень элегантно и воздушно. Порой при взгляде на лестницы с одним металлическим косоуром возникает ощущение, будто лестница абсолютно невесома и словно парит в воздухе.

Принцип расчета основных размеров металлического основания производится так же, как и для деревянного. Однако для изготовления подобных элементов лестницы понадобятся определенные знания и умения сварщика, а также специальное оборудование. Поэтому, чтобы изготовить и смонтировать металлический косоур, целесообразно обратиться к профессионалам.

Схема косоура

Некоторые правила дизайна интерьера в доме требуют определённых решений. Это относится и к лестничной конструкции. В тех случаях, когда используют косоуры разных типов, главным требованием остаётся их надёжность и расположение под ступенями. Если смотреть сбоку, то должны быть видны только торцовые части ступенек. Для достижения нужного результата представим несколько схем, которые помогут выполнить работы по установке самостоятельно.

С одним

Многие пользователи облюбовали лестничный марш, который устанавливается с одним стальным косоуром. В частных строениях такой тип опоры используется для винтовых, прямых, поворотных и прочих видов лестниц. Материалы также различны. Изделия могут быть выполнены как из металла, так и из дерева или бетона. Одиночный косоур располагается непосредственно по центру марша под лесенкой. В качестве него может быть обыкновенная металлическая труба.

С двумя

Лестница, опирающая на два косоура – это самая распространённая конструкция. Чаще всего изготавливают опоры из дерева и располагают их по бокам конструкции параллельно друг другу. В исполнении такой тип лестничного перехода не составляет труда. Схема с двумя косоурами используется как для одномаршевых лестниц, так и для двух и более маршей.

С тремя

Для лестниц, которые имеют значительные габариты, к примеру, при ширине более 1,5 м, применяется опора, состоящая из трёх косоуров. Это так называемая комбинация из двух боковых и одного центрального элемента. Один боковой косоур может выступать в качестве тетивы. В этом случае важно делать точные расчёты. Ниже представлен пример схемы деревянной лестницы на трех косоурах.

Как правильно расчитать размер косоура

• H – высота лестницы;
• H1 – высота пространства над головой;
• h – высота подступенка;
• L1 – длина горизонтальной проекции;
• L – длина проема;
• l – глубина проступи;
• n – количество ступеней.

Для тех, кто только недавно начал мастерить руками, довольно тяжело подобрать правильные размеры данных параметров. Поэтому стоит обратить внимание на некоторые правила:

• высота пространства над головой (H1) не должна быть меньше двух метров;
• глубина проступи (l) должна быть в пределах 25-40 сантиметров;
• высота подступенка (h) должна быть не меньше 12, но не более 22 сантиметров .

Чтобы косоур для лестницы своими руками был идеально спроектирован, воспользуйтесь формулой: высоту подступенка (H1) умножьте на два и прибавьте глубину проступи (l). Если результат получился в пределах 60-65, значит размеры вы подобрали правильно и лестница будет удобна в использовании.

Изготовление металлической лестницы своими руками

Чтобы выбрать материал для будущей конструкции, нужно определиться с каркасом. Опора для ступеней бывает двух видов: открытый каркас и закрытый.

Стоимость открытого каркаса будет немного выше, потому что в данном случае лестница не будет требовать облицовки, а значит, материал нужно выбирать качественный и эстетически привлекательный. Обычно косоуры таких лестниц из металла своими руками изготавливаются из профиля прямоугольного сечения. Популярной конструкцией косоуров является лесенка, выступы которой сделаны в соответствии с параметрами подъемных элементов.

В чем заключается основная сложность самостоятельного монтажа? В том, что детали нужно сварить так, чтобы швы были не заметны.

Закрытый каркас в обязательном порядке требует облицовки, поэтому для него можно применять обычные швеллеры.

Существует еще один вид металлической лестницы на одном центральном косоуре. Такую конструкцию используют при создании модульных лестниц. При сооружении конструкции каркас и ступени желательно дополнительно усилить, чтобы при нагрузке не происходило деформаций. Обычно однокосоурная лестница своими руками создается со ступенями, не имеющими подступенка.

При выборе металлического материала важно иметь в виду, что он должен хорошо поддаваться обработке и сварке.

Для устройства каркаса своими руками лучше выбирать трубы прямоугольного сечения, швеллеры, а от шпал нужно отказаться. Если вы не можете определиться, что применить – трубу или швеллер, выбирайте первый вариант. У трубы жесткость больше, а значит, вибрировать при ходьбе она будет меньше.

Проектирование уличной лестницы

Прежде чем начать разбираться с тем, как к бане, посмотрим, как правильно рассчитать его размеры. В первую очередь нужно будет определиться . При этом следует учитывать нормативы СНиП, по которым он не должен быть меньше 27гр и больше 45гр всегда равна высоте цоколя.

Крыльцо для бани не должно быть круче 45гр.

Важно: От высоты цоколя обязательно нужно отнять хотя бы три сантиметра. Дело в том, что после усадки здания, полотно двери при открывании может просто начать задевать за поверхность верхней площадки крыльца.

Определившись с высотой крылечка и углом его наклона, несложно будет рассчитать длину марша. После этого с учетом того, что их глубина не должна быть меньше 27 см, а высота должна быть равной 16-20см. Все вычисления выполняются с использованием тригонометрических функций.

Расчет лестницы должен выполняться с учетом нормативов СНиП

Типы лестниц и чем отличается тетива от косоура

Маршевые и винтовые модели представляют собой стандартное решение лестниц, отличающиеся принципом построения конструкции. Для маршевых характерно наличие последовательно расположенных проступей, крепленных на косоурах или тетивах. Винтовое (спиральное) расположение ступеней характерно для второго типа лестниц.

Уличные и внутренние конструкции устанавливают на входе в дом или для подъема на этаж. Понятно, что одни из них конструируют для улицы, другие — для помещений.

Переносные и стационарные лестницы. Переносные — это стремянки или обычные приставные модели; стационарные не требуют перемещения и фиксируются на стене и в перекрытиях дома, а также могут являться частью самого здания.

Перед тем, как выбрать ту или иную конструкцию, важно понять, из каких элементов состоит лестница. К примеру, немногие знают, что такое косоур и чем он отличается от тетивы

В то же самое время это два практически одинаковых по функциональности элемента — несущие балки. Отличие их в том, что на косоурах ступени крепят поверх балок, а для установки ступеней в тетиву необходимо проделать паз. Однако такие различия можно считать внешними. Разберемся подробнее.
