Все о гидроизоляции фундамента своими руками

Бюджетный вариант плитного фундамента, на что обратить внимание

Технологическую карту процесса построения плитного варианта фундамента можно привести в нескольких строчках:

• Роем котлован под фундамент, с десяток контрольных шурфов, чтобы убедиться в правильности оценки грунтовой обстановки и воды, максимально выравниваем площадку под будущий массив;
• Укладка на дно котлована подушки, установка опалубки, монтаж гидроизоляции и коммуникаций, сборка арматурного каркаса фундамента;
• Заливка плитной основы бетоном, уплотнение слоя вибраторами, покрытие отливки пленкой на период первых 5 дней схватывания;
• Поле удаления опалубки окончательное оформление гидроизоляции плитного фундамента и заделка отмостки.

К сведению! Бюджетный вариант плитного фундамента не означает его низкого качества, чаще всего это способ сэкономить своими руками деньги, действуя наиболее простыми и дешевыми способами.

Область применения и виды

Монолитная плита под дом относится к плавающим незаглубленным фундаментам, бывает также мелкого заложения. Название свое получила из-за того, что железо-бетонная основа заливается под всю площадь дома, образуя большую плиту.

Обязательным условием является наличие песчано-гравийной подушки, которая перераспределяет нагрузку от дома на грунт, и служит демпфером при морозном пучении. Часто такой фундамент — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.

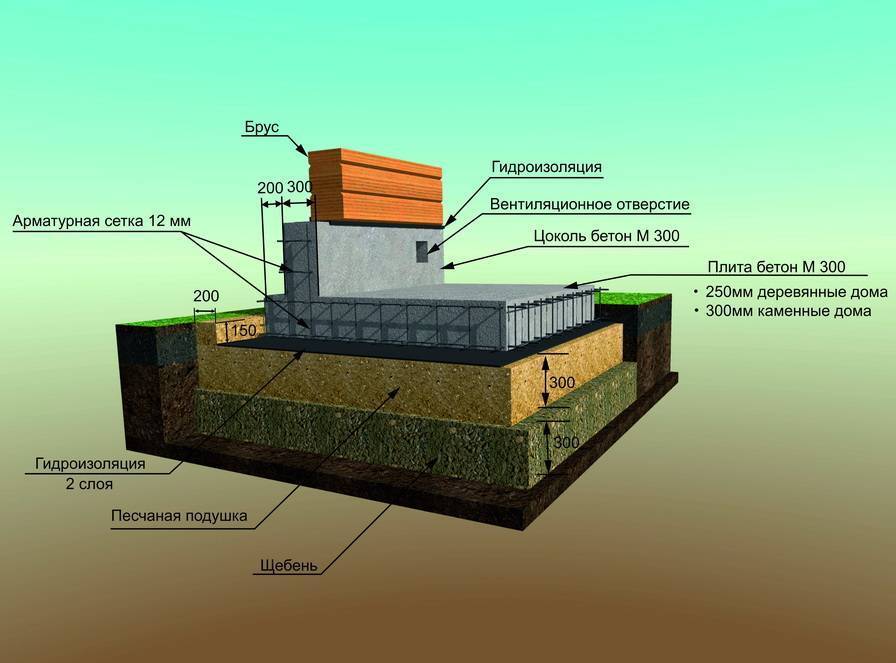

Классическая утепленная плита фундамента под дом

Конструкция фундамента монолитная плита несложная и надежная, но для ее изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже B30), ведь армируется и бетонируется вся площадь, занимаемая зданием, да еще с запасом — для большей стабильности. Потому такой фундамент считается дорогим. В принципе, это так, но надо считать. В некоторых случаях его стоимость ниже, чем ленточного глубокого заложения — за счет меньшего объема земельных работ и меньшего количества бетона.

Глубина заложения монолитной плиты определяется в зависимости от массы дома и типа грунтов. При малом заглублении на пучинистых грунтах зимой дом вместе с основанием может подниматься и опускаться. При правильном расчете армирования и толщины плиты на целостность здания это не влияет. Плита компенсирует все изменения за счет силы упругости. По весне, после того как грунт растает,  дом «садиться» на место.

Особенности монолитной плиты

Монолитный фундамент является универсальной несущей конструкцией, которая широко используется при строительстве жилых и промышленных зданий. Особенности конструкции позволяют размещать такую основу под строение на водонасыщенных и подвижных грунтах, склонных к переувлажнению и вспучиванию в зависимости от сезона. Там, где многие другие фундаменты установить попросту невозможно, например, на торфяниках или в местах скопления грунтовых вод, монолитная плита способна десятилетиями выдерживать тяжелые многоуровневые дома и коттеджи.

Практика показывает, что монолитная плита может устанавливаться на следующих типах грунта:

• насыпных;
• водонасыщенных;
• глинистых и суглинистых;
• мелкопесчаных, пылевых (супесях);
• слабых несущих грунтах (торфяники).

Важно! Монолит не рекомендовано устанавливать на грунтах с толстым почвенно-растительным, а также илистым слоем. Не подходит данная конструкция и к местности, характеризующейся регулярными оползнями.

Особенность монолитной основы кроется в ее уникальной конструкции. Данный вид фундамента представляет собой цельную плиту из неразрывно связанного армирующего каркаса и бетона. За счет целостности конструкции и большой опорной площади, вмещающей в себя все строение, монолитная плита обретает небольшую подвижность, и может колебаться вместе с грунтом.

Данная особенность, которой не может похвастаться ни один другой фундамент, обеспечивает надежность конструкции и служит десятилетиями, совершенно не опасаясь низкоплотных грунтов, какая бы нагрузка на них не оказывалась.

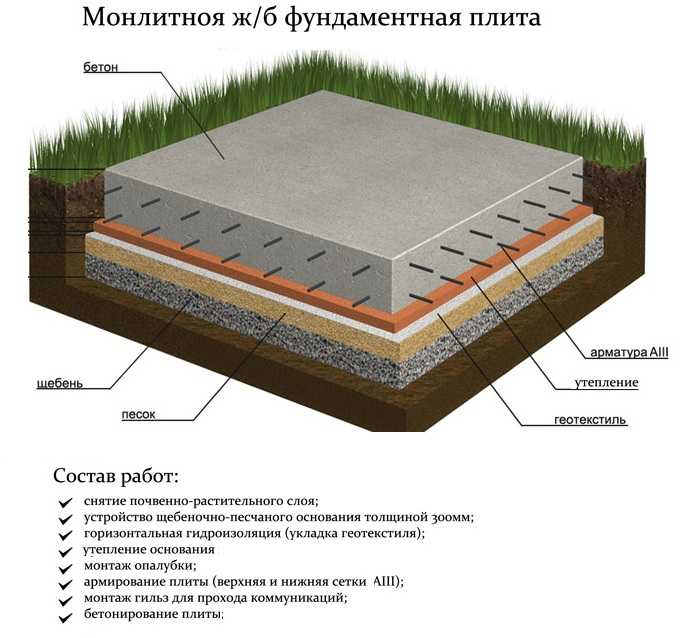

Устройство монолитного фундамента: составляющие элементы

Монолитный фундамент в виде плиты представляет собой массивную железобетонную конструкцию, не требующую заглубления в грунт в отличие от остальных типов.

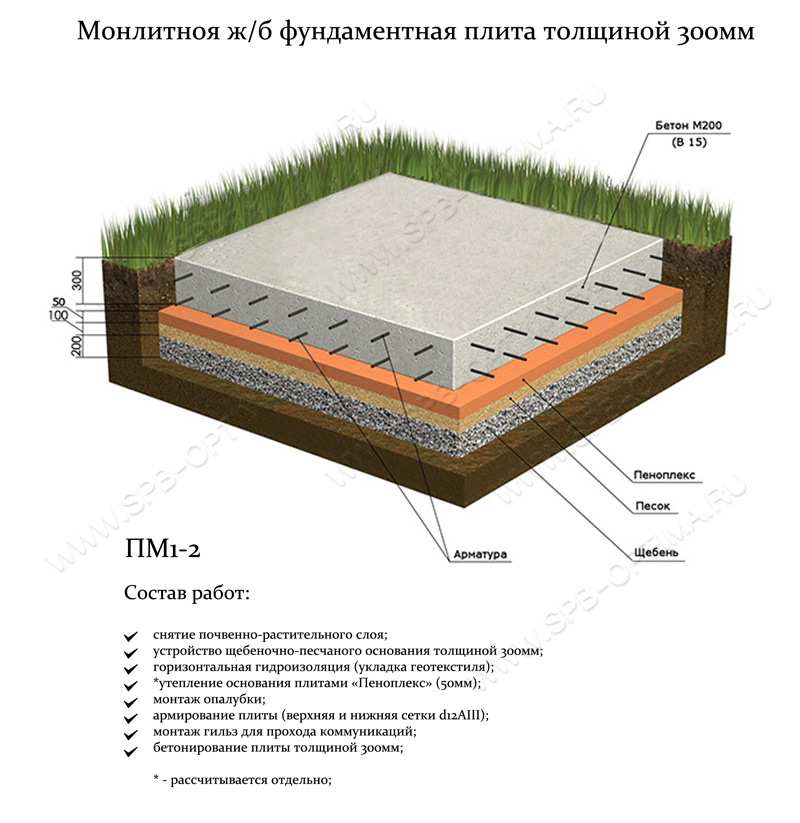

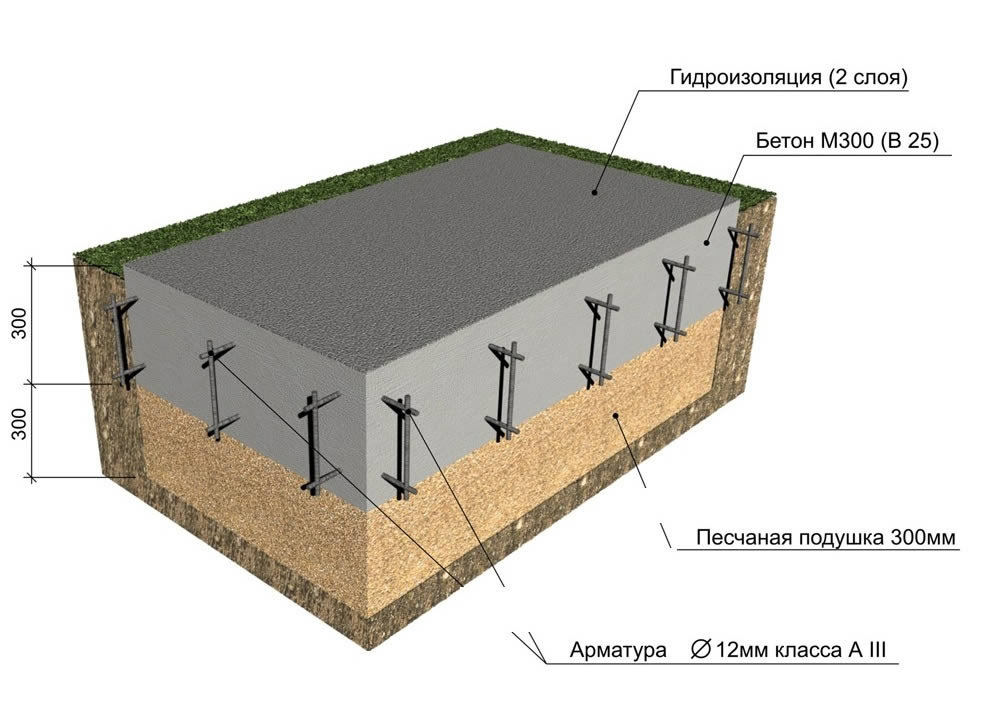

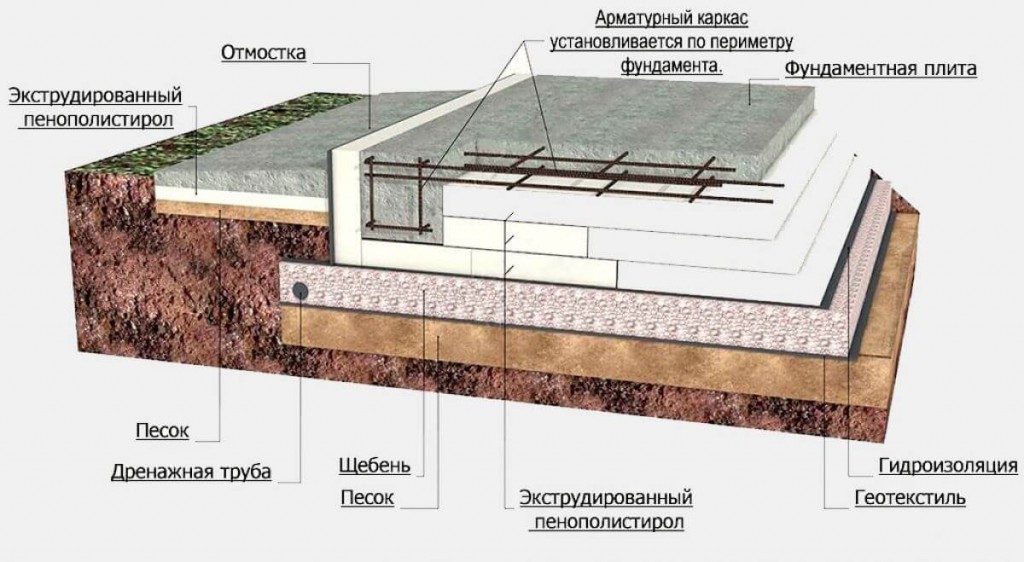

Рисунок 1. Конструктивная схема классического плитного основания

Классический «пирог» такого основания состоит из таких конструктивных элементов:

1. Уплотненный грунт – хорошо утрамбованное дно котлована (обычно земляные работы предполагают только снятие верхнего плодородного слоя почвы).
2. Подушка – традиционно делается из песка либо его смеси с щебнем или гравием. Она служит для гашения вибраций и минимизирует воздействующие снизу на основание нагрузки, а также для отведения грунтовых вод.
3. Полотно геотекстиля – чаще применяется дорнит, который защищает подушки от заиливания и армирует ее. Дополнительно может укладываться между слоями песка и щебня для повышения прочностных характеристик.
4. Бетонная подготовка – называется еще выравнивающим слоем. Выполняется из бетона, толщина обычно не превышает 50 мм. Служит для более качественной гидроизоляции и правильной установки армирующего каркаса.
5. Гидроизоляционный слой – водонепроницаемая мембрана защищает фундамент от капиллярного подсоса влаги. Классический материал – рулонные битумные холсты, укладываемые в несколько слоев.
6. Армирующий каркас – обеспечивает высокую несущую способность основания и устойчивость к изгибающим нагрузкам, предупреждая растрескивание бетона.
7. Бетонная основа – непосредственно основание, толщина которого определяется в зависимости от предполагаемых нагрузок, высоты здания и используемых стеновых материалов.

Однако «пирог» может включать и другие элементы – все зависит от разновидности основания. Так, устройство фундамента типа УШП (утепленная шведская плита) предполагает необходимость применение экструдированного пенополистирола, поверх которого уже сооружается бетонное основание.

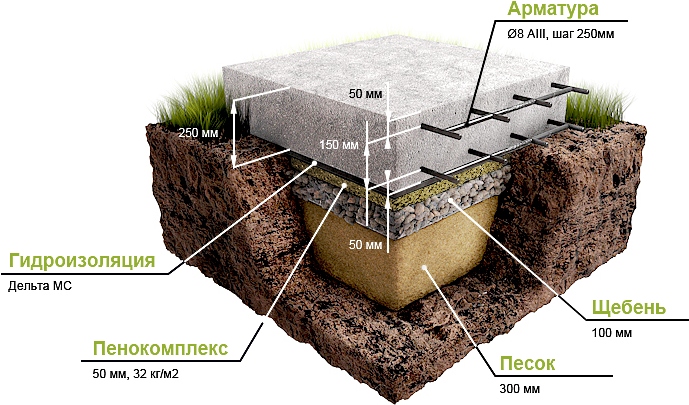

Рисунок 2. «Пирог» утепленной шведской плиты

Для каких почв подходит плитный фундамент?

Эта конструкция обладает надежностью, долговечностью, универсальностью, на которую не влияют виды почвы, промерзание земли, расположение грунтовых вод. Применять монолитный плитный фундамент можно практически на любых почвах, если в его строительстве придерживаться специальной технологии. Укладку монолитного плитного основания рекомендуется проводить на:

• песчаных грунтах;
• торфяных землях;
• болотистых местностях;
• территориях с высоким уровнем грунтовых вод.

Подготовительный этап

• Геологические изыскания, определение грунта, замер глубины промерзания (очень важный пункт);
• Подготовка площадки под сам фундамент, произвести замеры на местности будущего фундамента исходя из проекта строения;
• Произвести необходимые расчеты материала, к основным можно отнести: а) Гидро- и грунтоизолирующие материалы; б) ПГС (песчано-гравийная смесь) и щебень;

• Арматура рифленая диаметром 12-16 мм, вязальная проволока, вязальный крючок;

  Вязальный крючок для арматуры

• Доска для опалубки 100х25, саморезы, шуруповерт.

Почему нужна гидроизоляция

Попадание влаги в фундаментную конструкцию крайне нежелательно. Структура бетона такова, что даже небольшой незащищенный участок впитывает жидкость. Она по капиллярам продвигается вглубь фундамента, наполняет его, поднимается выше. Начинают мокнуть стены, сырость проникает в дом. Это не самое страшное. Влага в бетонных порах зимой превращается в лед. В процессе замерзания она увеличивается в объеме, что разрушает конструкцию. Циклы оттаивания и замораживания превращают бетон в крошку.

Расположенная внутри железобетонной детали арматура под воздействием воды начинает корродировать. Ржавчина увеличивает объем каждого прута в три-четыре раза. Возникает внутреннее напряжение, которое разрушает фундаментную конструкцию. Кроме того, под действием воды возникает коррозия бетона. Содержащиеся в ней соли и кислоты агрессивны, они медленно разрушают материал.

Поэтому необходимо обустроить надежную защиту так, чтобы полностью предотвратить попадание воды. Существует два вида влагозащиты.

Рецепт второй: гидроизоляция ленточного, монолитного фундамента

Ленточное основание изолируют немного иначе. Во-первых, в данном случае, все работы проводятся на уже готовом основании. И, во вторых, гидроизолятор наносят с двух сторон стены фундамента: по внешней и внутренней части основания строения.

Ну а сам процесс выглядит следующим образом:

• Демонтировав опалубку стену, фундамента готовят под монтаж гидроизолятора. Для этого со стены счищают остатки грунта, обнажая плоскость основания до самой подошвы, и соскребают не отвердевшие участки, которые так и не успели трансформироваться в цементный камень.
• Далее, по очищенной поверхности распыляют, с помощью особого прибора, слой жидкой резины, которым покрывают и внутреннюю и внешнюю часть стены фундамента, и его ростверк.
• После отвердения резины фундамент укутывают геотекстилем, ориентированным на проницаемость по направлению «от стены в грунт», и засыпают пазухи между основанием и границами котлована отобранным грунтом.

В итоге, на протяжении от подошвы до края ростверка, фундамент покрывается слоем гидроизоляции, защищенной в недоступном для осмотра пространстве слоем мембранного текстиля и дренажной подсыпкой.

Ну а цокольную часть, открытую любым напастям можно, время от времени, ремонтировать, возобновляя целостность гидроизоляционного слоя.

Как правильно построить фундамент монолитная плита своими руками

Фундамент монолитная плита своими руками

Правильно сформировать, построить фундамент монолитная плита, можно и самостоятельно. Однако, выполнить профессионально строительные работы и провести качественный монтаж монолитного основания своими руками, смогут не все. Помимо знания строительных норм и правил, понадобиться и некоторый опыт строй-работ.

Чтобы качественно сделать монолитный фундамент-плита своими руками, нужно последовательно выполнить, следующие монтажные действия:

Подготовительные работы

1. Проводим подготовительные работы строительного участка. Выравниваем строй-площадку. Где требуется, подсыпаем или срезаем грунт. Ровную поверхность, укатываем и трамбуем.
2. Далее, согласно утверждённому плану, делаем разметку. Определяем оптимальную толщину основания, длину и ширину.
3. После, глубиной 30 см грунт, согласно разметки, копаем так называемое «корыто». Вынимаем лишний грунт и формируем площадку для заливки.
4. Затем «корыто», тщательно трамбуем специальными приспособлениями: виброплитой или вибротрамбовкой.
5. Далее на дно, утрамбованного «корыта», стелим специальный материал – геотекстиль. Такой подход, поможет избежать проникновение воды из вне, а так-же, не даст влаге, быстро покинуть бетонный раствор. Что несомненно, положительно повлияет на качество фундамент-плиты.

Геотекстиль на дне котлована

Засыпка песка и щебня

1. После подготовительных работ, производится засыпка песка и щебня. Вернее, на должном уровне, формируется подушка, из песчано-щебеночной смеси.
2. Затем, «подушка» проливается обильно водой и даётся, некоторое время, на высыхание и усадку.
3. После, при помощи виброплощадки или иного приспособления, качественно трамбуется.
4. Сверху, утрамбованной «подушки», стелиться для гидроизоляции, полиэтилен или что-то подобное.
5. В конце работ, прокладывается экструзионный пенополистирол.

Конструирование, сборка опалубки

Конструирование, сборка опалубки своими руками, занятие не из лёгких. Требуется внимательность и последовательность монтажных действий.

Внимание! Дно и стены опалубки, так-же, следует накрыть слоем полиэтилена. Подобные действия, позволят избежать «утечки» бетона, при заливке. Что несомненно, упростит и ускорит, процесс формирования основы, будущего здания.

В качестве несъёмной опалубки, можно использовать пенополистирол. Такая конструкция, станет хорошим предложением, при строительстве утепленного основания, толщиной до 25 см. А так-же, значительно упростит и ускорит, обустройство «теплой» отмостки, вокруг капитального строения.

Установка арматурной сетки

После того как монтаж опалубки своими руками, завершён, можно приступать к вязке арматуры. Обязательно, между слоями арматурной сетки, держим расстояние 10-12 см. Далее, промеж слоями, устанавливаем специальные фиксаторы, «грибки».

Чтобы перейти к следующим действиям и осуществить установку арматурной сетки своими руками, потребуется специальный лом и домкрат.

Установка арматурной сетки

Армирование фундамента

1. Армирование торцевых концов монолитной плиты, проводится специальным приспособлением, сделанное в виде буквы «П». Такое изделие, помогает качественно связать, два уровня армирования. Минимальная длина, подобных приспособлений, определяется по простой формуле: толщина плиты, увеличенная в двое. Поперечная «П-образная» арматура-хомут, устанавливается, как правило, на завершающих участках монолитной плиты.
2. Далее, проводим армирование плиты фундамента. Монтируем дополнительную арматуру на колонны, стены и опоры. Чтобы расход арматурных прутьев был минимальным, по всей площади плиты делаем минимум, который допускается строй-нормами армирования. Но в местах, где предполагается максимальная нагрузка, ставим дополнительные арма-прутья. Правда, из-за дополнительных работ, процесс немного станет трудоемким. Следует так-же, уделить особое внимание на армирование, каждого внутреннего угла и проемов плиты.

Заливка монолитной плиты

Заливка монолитной плиты

1. После завершения всех работ, производится заливка монолитной плиты. Как правило, для заливки используют бетон марки М350-М450, с показателем влажности минимум W6. Обычно, бетонный раствор, подается по лотку из миксера. Начинают заливку, с дальней краёв основания. Заливку целесообразно выполнять несколькими человек. Один, распределяет бетонную смесь. Другой – распределяет и утрамбовывает раствор, с помощью специального глубинного вибратора. Такой подход, обеспечивает качественное проникновение бетона, во все участки монолитной фундамент-плиты.
2. Далее, когда процесс заливки и утрамбовки завершён, бетонной площадке, необходимо дать сутки, схватиться. После, вдоволь пролить, фундамент-плиту, водой. Если, строительство плиточного фундамента своими руками, происходит в знойный период времени, необходимо основание накрыть плотной полиэтиленовой пленкой. Такая забота, позволит уменьшить скорость исхода влаги, а значит, предотвратит несанкционированные трещины и иные повреждения поверхности основы.

Основание для фундаментной плиты

Точные сроки формирования фундамента, сложно спрогнозировать. Как показывает практика, если суточная температура воздуха не опускается ниже 20 градусов, то основа будет готова, примерно, через 10 суток. Если в сутки не более 10 градусов тепла, то ждать пригодность фундамента к эксплуатации, придется около 20 суток. Когда-же, бетонное основание будет готово и наберет не менее 70% прочности, можно продолжить строительные работы и начать возведение стен.

P.S. Отдавая предпочтение плитному, монолитному фундаменту, вы гарантируете, надежную и практичную основу, любому капитальному строению. И не важно, одноэтажное или двухэтажное оно. Но помните, монолитный фундамент-плита, требует к себе должного внимания. Особенно, при его формировании. Обязательно соблюдайте все пункты, правила и нормы, строительных работ. Используйте только качественные строй-материалы. И если все монтажные действия выполнены профессионально, то дом Ваш, простоит не одно столетие!

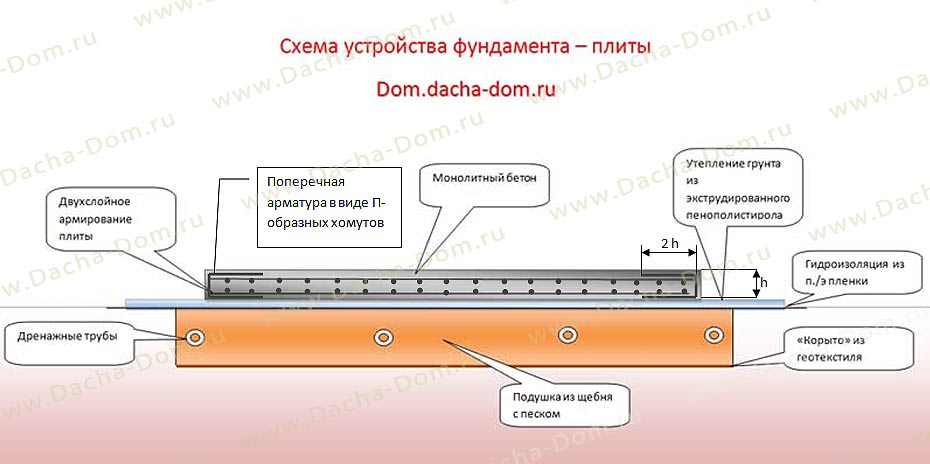

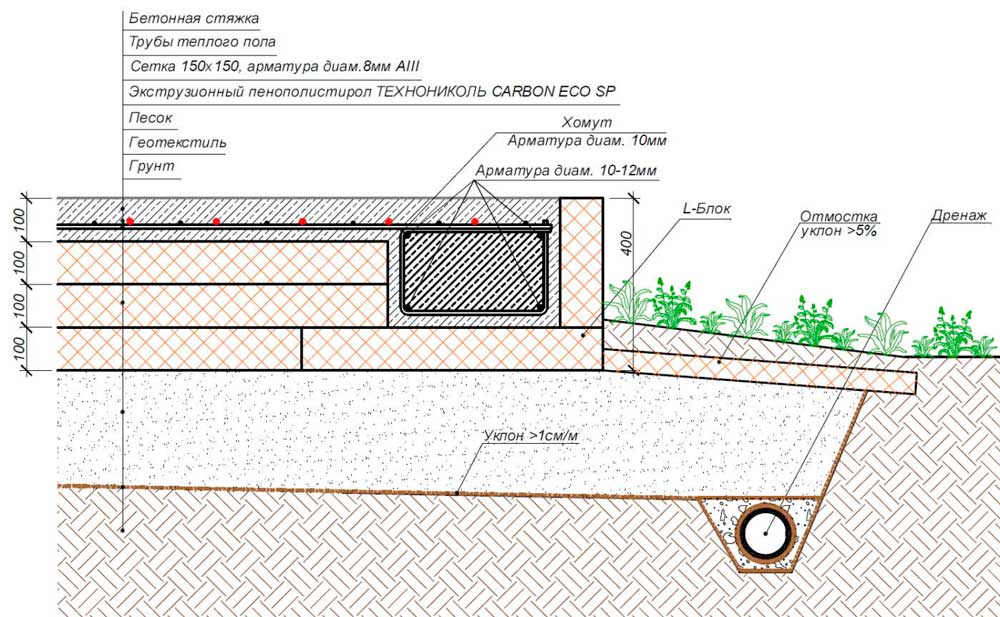

Устройство монолитного фундамента: составляющие элементы

Обязательным элементом является монолит плита. Ее толщина должна обеспечивать высокую степень прочности всего здания. Помимо нее, конструкция включает следующие слои:

• Подстилка. Это подушка для амортизации из смеси песка и щебня в 40-60 см. Подбетонка. Это тонкая прослойка бетона для выравнивания основания и защиты гидроизоляционного ковра. Гидроизоляция. Это особые влагоустойчивые рулоны.

• Теплоизоляция. Это плиточный или рулонный материал из пенополистирола.

• Бетон с армированной решеткой.

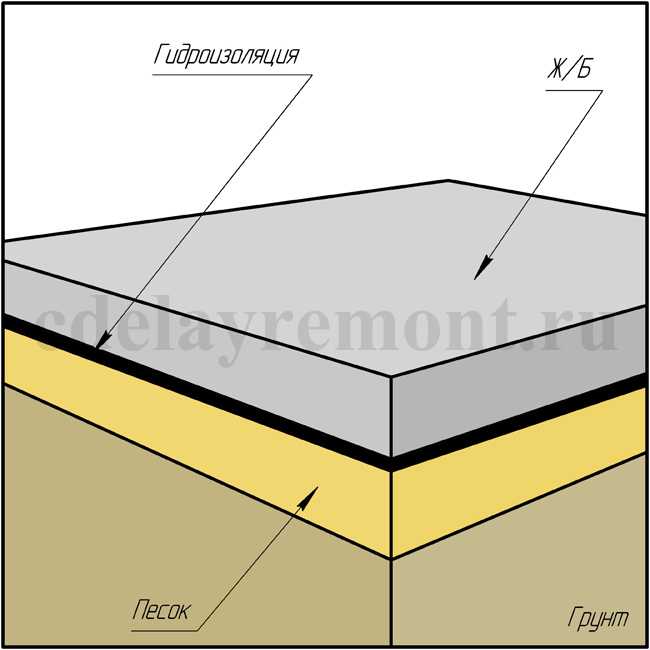

Проведение гидроизоляции плитного фундамента

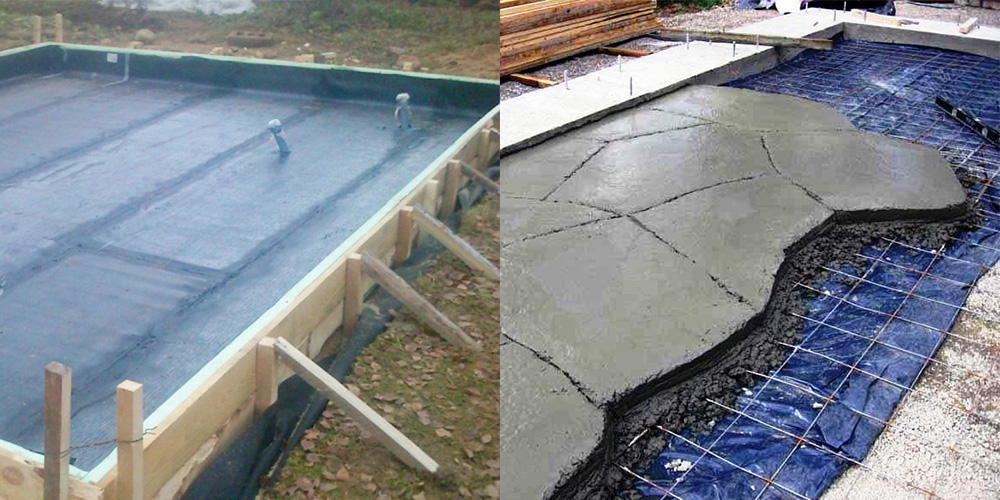

Гидроизоляция плитного фундамента

Для того, чтобы исключить влияние грунтовых вод на плоское монолитное бетонное основание его необходимо надежно гидроизолировать. Для этого проводятся следующие работы:

1. Нижний слой железобетонной плиты изолируется с применением рулонных материалов, которые размещаются на песчаной или песчано-щебеночной подушке на этапе строительства фундаментной опалубки. Листы рулонной гидроизоляции стелятся внахлест с припуском между листами. Также листы гидроизоляции должны выходить за пределы будущего фундаментного основания, для последующей изоляции боковых торцов.
2. Также боковые поверхности железобетонного плитного фундамента могут изолироваться путем нанесения битумных мастик.
3. Проводятся работы и по изоляции верхней части железобетонной плиты. Для этого может использоваться как битумная мастика, так и закрепляемая поверх нее рулонная гидроизоляция.

Помимо гидроизоляции для создания комфортной атмосферы в обитаемых помещения производится и теплоизоляция. Ее слой укладывается поверх плиты, под слой выравнивающей стяжки.

Также рекомендуется обратная засыпка плитного фундамента. Эти работы необходимо проводить в том случае, если грунт на вашем участке имеет высокую пучинистость и при замерзании может воздействовать на боковую поверхность фундамента.

Для предотвращения воздействия на плитный железобетонный фундамент дождевых и талых вод вокруг него устраивается бетонная отмостка, которая будет отводить потоки воды прочь от фундамента.

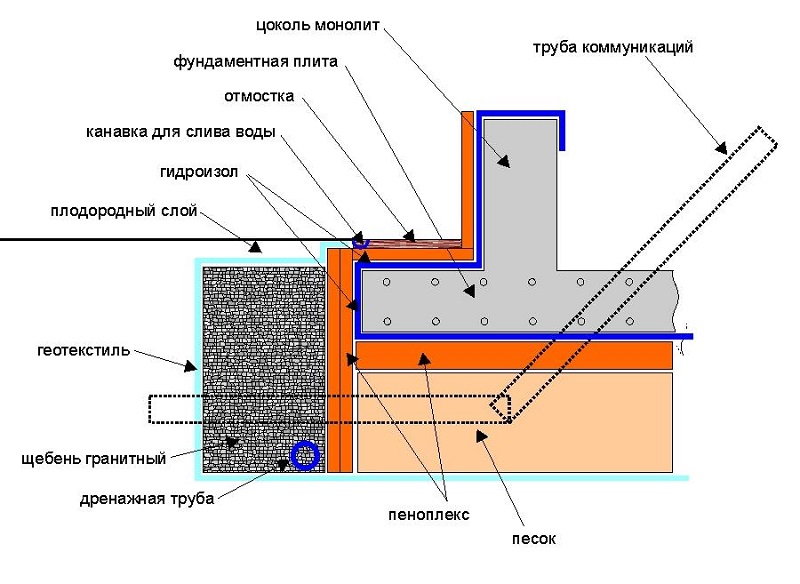

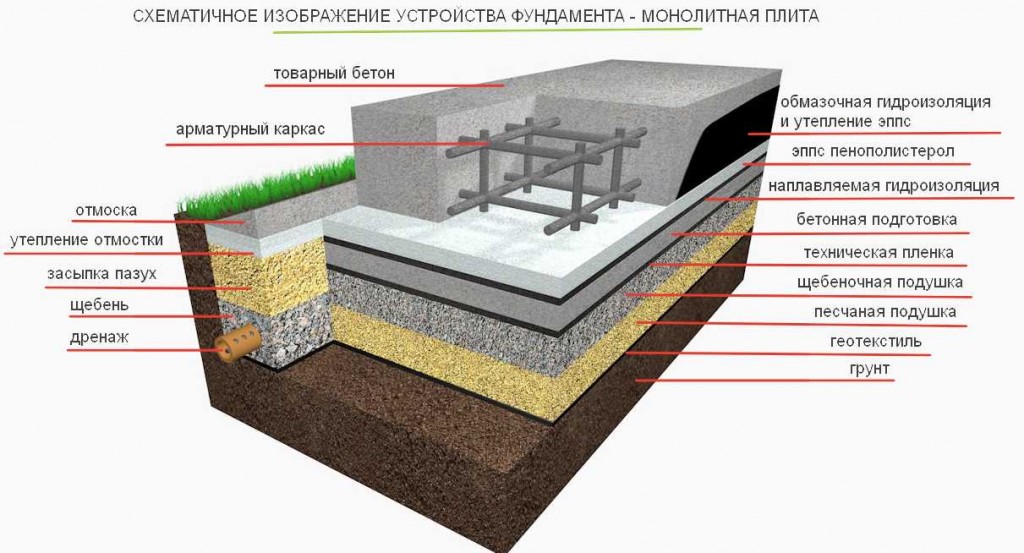

Плитный фундамент схема изнутри

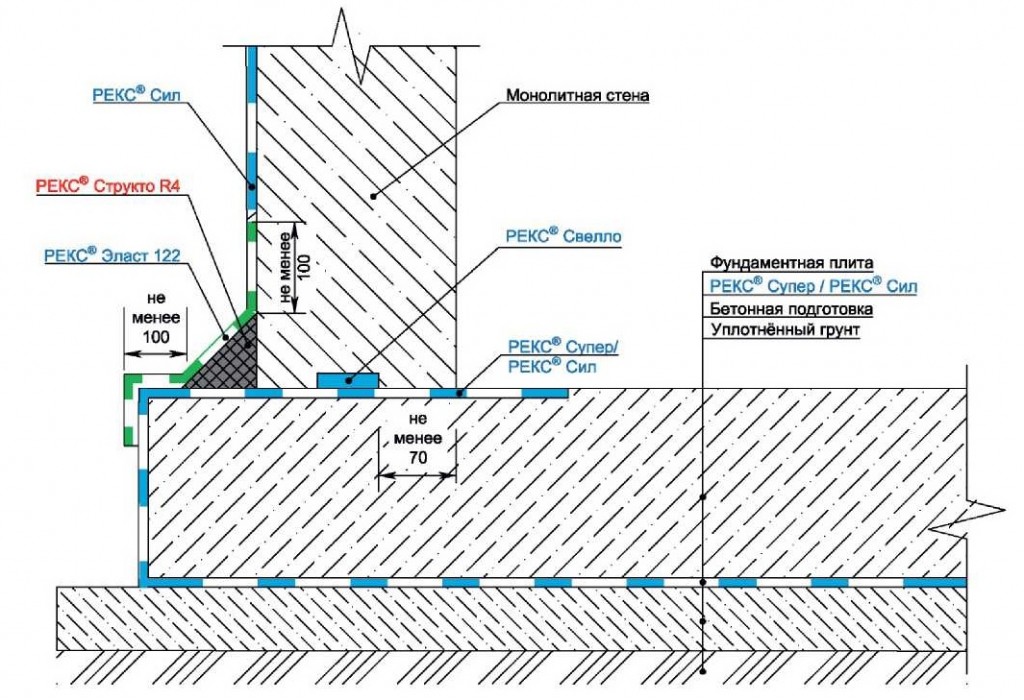

Гидроизоляция фундаментной плиты

От повышенной концентрации влаги постепенно разрушаются части строения, в том числе и основание. Эффективная защита фундамента от грунтовых вод – серьезная задача, которую приходится решать строителям при возведении зданий. Правильно выполненная гидроизоляция фундаментной монолитной плиты позволяет предотвратить ее разрушение. Долговечность и эксплуатационные характеристики основы строения зависят от применяемого метода влагозащиты. Рассмотрим наиболее распространенные способы.

Подготовка основания под фундамент

1. Расчистка и разметка территории. Необходимо сделать срез верхнего плодородного слоя грунта. Землю не стоит выкидывать, можно сделать клумбы, зеленые зоны рядом с домом. Перед укладкой песчаной подушки следует уплотнить грунт.
2. Песчаная подушка создается достаточно просто. Нужно положить слой геотекстильного материала. Полотно создает защитный слой для песка, и не пропускает песок в почву. Нужно сделать несколько песчаных слоев, в итоге должно получиться 10 сантиметров песка. Важно между слоями делать прослойку из виброплиты.
3. Можно вместо песчаной подушки сделать прослойку из щебня аналогичным методом, или чередовать слои щебня и песка.

Особенности и устройство фундамента плиты

Фундамент в виде цельной бетонной плиты, усиленной стальной арматурой, достаточно популярен. Он используется для крупных многоэтажных строений или массивных железобетонных конструкций.

Этот вид оснований формируют на различной высоте от уровня грунта:

• мелкозаглубленный вариант сооружают в предварительно подготовленном приямке путем заливки бетонной смеси на песчано-щебеночную подушку;
• незаглубленное основание формируется непосредственно на спланированную поверхность грунта методом бетонирования в щитовую опалубку.

Указанные разновидности оснований усиливаются арматурным каркасом, который собирается на утрамбованной щебеночно-песчаной подсыпке.

Технология регламентирует различные способы формирования плитной основы:

• цельное основание сооружается в процессе непрерывной заливки бетонной смеси в опалубку с арматурным каркасом;
• сборный вариант предусматривает использование стандартных железобетонных панелей, зазоры между которыми бетонируются.

Плитный фундамент, или монолитная плита, относится к мелкозаглубленным или незаглубленным фундаментамПользуется популярностью монолитная конструкция, изготавливающаяся по следующему алгоритму:

1. Извлекают грунт, подготавливая приямок.
2. Формируют щебеночно-песчаную подушку и тщательно уплотняют ее.
3. Устанавливают опалубку и застилают пленкой подсыпку.
4. Собирают арматурный каркас и неподвижно размещают в опалубке.
5. Производят непрерывную заливку бетонной смесью и уплотняют ее.

Важным моментом, влияющим на продолжительность эксплуатации основания, является профессионально выполненная гидроизоляция фундаментной плиты. Она осуществляется различными методами, затрудняя проникновение влаги в бетон.

Гидроизоляция монолитной плиты фундамента

Избыточная влажность совсем не продуктивным образом влияет на строительные работы.

История знает много примеров, когда неправильная гидроизоляция фундаментной монолитной плиты приводила к полной перестройке всего здания.

Таких досадных ошибок можно избежать, изучив все нюансы этой проблемы.

Вода очень агрессивно себя ведет по отношению к бетону. Данный строительный материал может похвастаться своей пористой структурой, позволяющая легко впитывать жидкость.

Грунтовая влага имеет целый ряд минералов, которые проникая в бетон, кристаллизируются, увеличиваясь тем самым в объемах. В результате этого, значительно разрушается массив бетона.

Гидроизоляция плиты фундамента призвана разрешить и другую проблему: при попадании воды в бетон, последняя выматывает из него все соли. Это опять же приводит к разрушению фундамента.

Имеется еще одна проблема, которая рождается в результате неправильно выполненной гидроизоляции.

Материал стен вытягивает влагу из фундамента. Это приводит к сырости в помещении и плесени на стенах.

Новый ремонт в таком случае не за горами.

Гидроизоляция фундаментной плиты производится во всех без исключения зданиях, имеющих подвалы. Гидроизоляция монолитного фундамента может производиться несколькими способами. Все они имеют как свои плюсы, так и минусы.

Рассмотрим, какими способами можно изолировать фундаментную плиту от влаги извне.

Очень распространена обмазочная гидроизоляция фундаментной монолитной плиты. Она достаточно проста, способствует хорошей защите от влаги и имеет долгий срок эксплуатации.

Проникающая гидроизоляция плиты фундамента появилась относительно недавно. Это современный способ защиты здания от влаги.

При нанесении специальной смеси на бетон происходит реакция кристаллизации, вследствие чего запечатываются самые мелкие поры бетона.

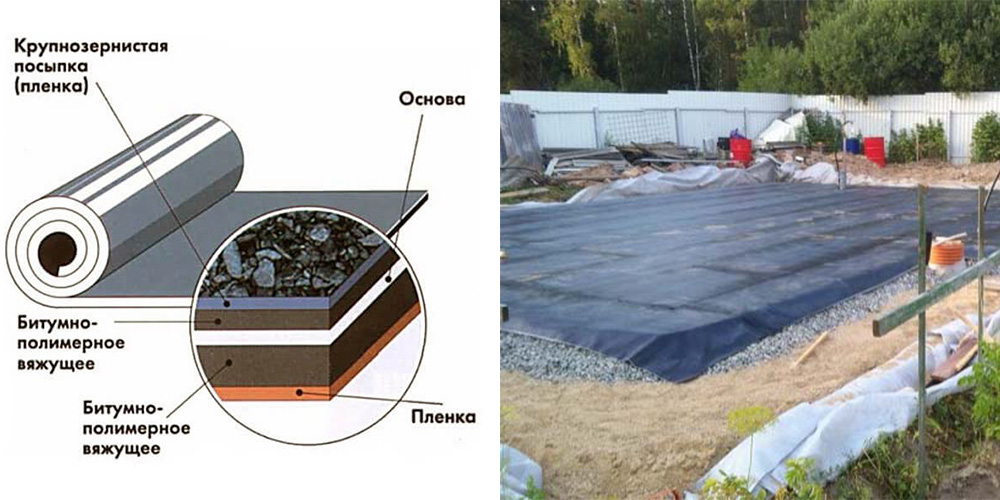

Рулонная гидроизоляция фундаментной плиты существует уже достаточно долго. Это простой и надежный способ защиты здания от влаги. Однако следует признать, что долговечность такого метода не слишком велика.

Самой главной проблемой в конструкции цельной плиты является гидроизоляция монолитного фундамента снизу, так как он обладает значительной площадью. Чаще всего работы подобного рода производят с помощью обмазочных или рулонных материалов.

Раньше при постройке надежного гидробарьера практически повсеместно применялся рубероид.

Это материал, на который наносится сверху битум.

Большой долговечностью он похвастаться отнюдь не мог, так как картонная основа достаточно быстро теряла свои продуктивные свойства.

Прочность на изгиб рубероида также невелика. Но зато он обладал хорошей сопротивляемостью перепадам температур и ультрафиолетового излучению.

Однако битум также не был достаточно вязким и эластичным. Вследствие чего, материал достаточно быстро растрескивался. Таким образом гидроизоляционный барьер переставал быть герметичным.

Защитный слой фундаментной плиты все чаще делается из современных строительных материалов, которые обладают надлежащей прочностью и надежностью. В первую очередь используются стеклоизол и рубемаст, которые относятся к устройствам рулонной гидроизоляции.

В их основе лежит стеклоткань или стеклохолст.

Основа в свою очередь пропитывается битумом, в состав которого входят модифицирующие добавки.

Вследствие этого, материал обретает эластичность, и хорошую прочность на изгиб. Сопротивляемость к перепадам температур также на уровне.

Гидроизоляция под фундаментную плиту рулонного типа удобна тем, что она просто укладывается на отсыпку из гравия и песка.

Дополнительная стяжка при этом совсем не требуется.

С помощью мастики стыки между полосами материала самым тщательным образом проклеиваются.

Сам процесс укладки производится очень оперативно. Из специальных приспособлений необходима только горелка, которая будет разогревать мастику.

Обмазочная гидроизоляция фундаментной плиты с применением битумной мастики – наиболее современный способ защиты основы здания от влаги.

Она производится с помощью нанесения модифицированного битума на фундамент.

В качестве устройства, необходимого для такой работы может выступать кисть, валик или распылитель.

Гидроизоляция фундаментной монолитной плиты таким способом подразумевает нанесение на песчано-щебеночную подушку слоя цементной стяжки.

Этот процесс необходимо проделать с подошвой фундамента. После самой заливки можно наносить гидроизоляцию на верхние и боковые стороны фундамента.

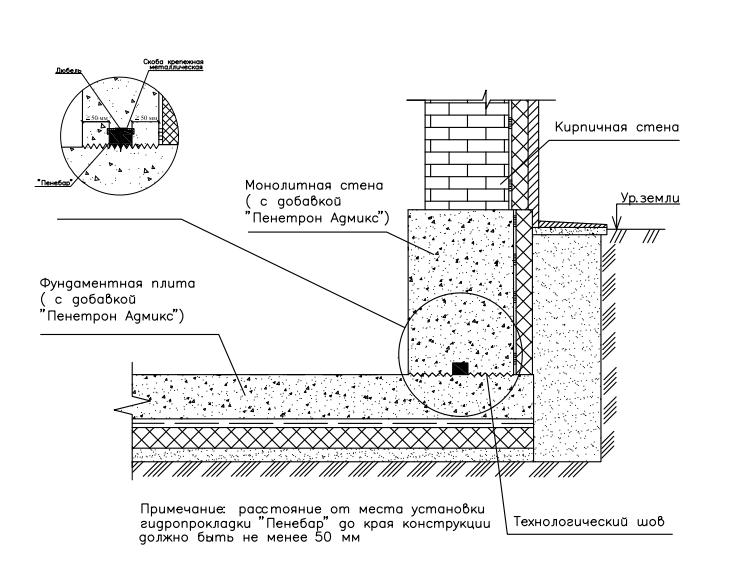

Похожим способом производится и гидроизоляция фундаментной плиты проникающего типа. Цементная стяжка укладывается на основание из гравия и песка. После чего она покрывается рулонными материалами.

Уже после заливки на все боковые и верхние поверхности наносится проникающая изоляция. Такой защитный слой фундаментной плиты является наиболее высокотехнологичным и эффективным.

Пошаговая инструкция по обустройству фундамента на плите

Предложенная пошаговая инструкция предусматривает создание плиты фундамента без использования каких-либо ЖБИ. Это исключает применение подъемной техники, позволяя все сделать самому. Для работ стоит привлечь пару-тройку помощников, но все можно выполнить и в одиночку. Технология предельна проста.

Такие работы делаются в шесть этапов:

1. Разметка и выемка грунта. Много грунта вынимать под плитный фундамент не потребуется. Достаточно будет срезать дерн и углубиться на 20–30 см. Вырываемый котлован предназначен для подушки из песка и выравнивания площади под заливку бетонного раствора. Со схемой разметки все еще проще. Форма у монолитной плиты – банальный прямоугольник размерами с дом. Для его обозначения на земле требуется лишь четыре колышка и бечевка.

   Измеряем уровень и перепад высот грунта на участке

   Роем котлован экскаватором

   Подчищаем дно котлована по уровню высот небольшим экскаватором

2. Насыпка песчаной либо песчано-гравийной подушки. По правилам подушка под фундамент делается из отдельных слоев песка и гравия. Причем нижней должна идти именно песчаная прослойка. Это снижает риск поднятия грунтовой влаги к бетону. В самом низу и между слоями не обязательно, но рекомендуется укладывать геотекстиль. Благодаря этому не будет происходить взаимного смешивания грунта, песка и щебенки.

   Засыпаем дно котлована песком

   Трамбуем песочную подушку специальной машинкой

3. Устройство опалубки и прокладка коммуникаций. Опалубка делается по периметру из досок толщиной 20–40 мм либо специальной опалубочной фанеры с ламинацией. Первый вариант дешевле. Второй часто применяется строительными бригадами, которые эти ДСП потом используют повторно. Общая схема опалубки предельно проста – щиты вокруг котлована и подпорки с внешней стороны.

   Подготавливаем арматуру и доску на опалубку

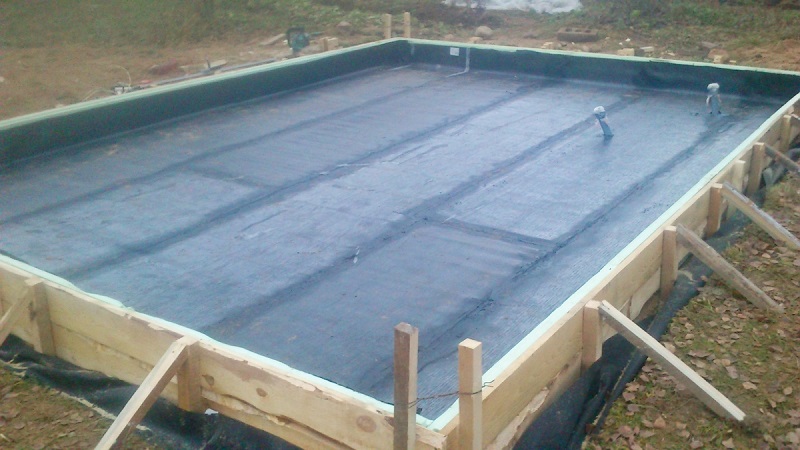

4. Выкладка рулонной гидроизоляции (рубероида). Укладка листов гидроизоляции производится внахлест и с выпуском по бокам, чтобы плита железобетона в итоге осталась открытой только сверху. Нередко стандартный пирог дополняется слоем бетонной подготовки (стяжки). Это обычный раствор без армирования толщиной в 10–15 см. Он предназначен исключительно для выравнивания дна котлована и исключения порывов рубероида щебнем.

5. Монтаж арматуры. Армирующий каркас выполняется из стальных прутков диаметром 14–16 мм в два слоя с квадратными ячейками размером 20–25 см и поперечными перемычками. Скрепление арматуры производится электросваркой либо перевязочной проволокой.

   Вяжем арматуру и монтируем опалубку под заливку плиты

   Толщина в один этаж обычно равна 250–300 мм. Больше делать его не рекомендуется из-за увеличения нагрузок на грунт. Если фундаментная плита заливается для гаража или иной легкой надворной постройки, то можно обойтись и 100–150 мм с одним армирующим слоем. В большинстве случаев такой толщины хватает с лихвой. Но если все решено выполнять грамотно, то нужен проект с расчетами всех нагрузок и других параметров.

6. Заливка бетона. Далее уложенная арматура заливается бетонным раствором с маркой не ниже М-300 и F более 200. Выдерживаться после заливки плиточный фундамент по строительным нормам и инструкциям должен не менее месяца. Бетону необходимо схватиться и упрочиться, процесс этот небыстр. Только потом на нем можно будет ставить стены дома.

   Начинаем заливку плиты

   В процессе заливки распределяем вручную бетон по всей поверхности

   Бетон должен равномерно покрывать площадь заливки

   Для труднодоступных участков удлиняем лоток бетономашины

   Распределяем весь бетон по поверхности

   Выравниваем поверхность залитого бетона

   Бетон под плиту залит

   Накрываем полиэтиленовой пленкой залитый фундамент

   Готово!

Лента и монолитная плита фундамента — Клуб Мастеров

Возведение любой постройки начинается с выбора типа фундамента. Основными факторами при этом выступают характеристики грунта на строительном участке и экономические затраты. Основание должно быть прочным и надежным, чтобы построенное сооружение можно было эксплуатировать продолжительное время.

Если строительство планируется проводить на песчаных, плавающих или торфяных почвах, то следует обратить внимание на ленточный фундамент с монолитной плитой. Этот вариант отличается высокой надежностью. Основание такого типа способно выдерживать значительные нагрузки от тяжелых зданий и со стороны грунта.

Этапы и технология укладки

Обустройство гидроизоляции фундамента рулонными материалами организуется с применением горелки: газовый инструмент необходим для прогрева и соединения стыков. Тяжелый валик, например, деревянный, нужен для проглаживания материала: так изоляция склеится плотнее, из-под нее будут выведены воздушные пузыри.

Тонкости подготовки фундамента

С основания удаляют пыль и грязь, выравнивают, заполняют трещины и углубления. Монтажные щели между панелями/блоками пробивают раствором, с помощью эластичной мастики сглаживают деформационные швы. В этом случае можно избежать появления разрывов гидроизоляции вследствие усадки здания.

В тех случаях, когда для качественного выравнивания недостаточно частичного ремонта, всю поверхность фундамента покрывают тонкой бетонной стяжкой толщиной не более 3 см. Когда покрытие высыхает, его смазывают жидкой битумной мастикой: последняя усиливает сцепление с бетоном.

Вертикальный метод

Для реализации трудоемкого процесса желательно привлечь помощников. Последовательность действий:

1. Гидроизоляционный материал заранее раскатывают на ровной поверхности для выравнивания, в результате можно избежать образования воздушных пузырей и волнистости. Современные варианты принято размещать сверху вниз с захлестом в пределах 15 см, но не запрещается начинать оклеивание снизу в продольном направлении, просто для новичков этот способ сложнее. Зона стыка должна составлять не менее 10 см.
2. Мастика быстро высыхает, поэтому ее наносят небольшими порциями и непосредственно перед тем, как на нее будет посажен гидроизоляционный материал. Рабочую поверхность обрабатывают гладилкой или валиком, плотно прижимая инструмент.
3. Далее стыки последовательно сваривают с помощью газовой горелки. Если манипуляции ведутся в вертикальном направлении, точность шва нуждается в более осторожном подходе: вода при движении вниз быстро проникнет в изъян.
4. Чтобы приступить к приклеиванию последующих слоев, нужно дождаться полного высыхания. Здесь важно предусмотреть такой припуск, чтобы в итоге шов сдвинулся на 25-30 см.

Следует обеспечить непрерывное нанесение защитных материалов, они должны располагаться равномерно по всей обустраиваемой площади, особенно в стыковых зонах фундамента. При подборе материалов нужно учитывать фактор их взаимного разрушения: в частности, нельзя использовать в тандеме поливинилхлоридную пленку и битумную мастику.

Вертикальная рулонная гидроизоляция для фундамента

В нижнем сегменте основания следует предусмотреть переходной отлив, его защищают в два слоя с нахлестом.

Этапы строительства основания.

Технологический процесс заливки основания состоит из нескольких стадий:

• На начальном этапе производится обследование грунтовой поверхности. Определяется места с перепадами высоты;
• Неровности земляной поверхности убираются. Производят тщательное выравнивание строительного участка;
• Осуществляется подготовка песка и щебня для обустройства бетонной подушки;
• Производится укладка элементов гидроизоляции;
• Изготавливается устройство опалубки;

Как залить фундамент плиту под дом.

• Конструируется каркас из двойной арматуры. Его соединяют с помощью специальной проволоки;
• Осуществляют заливку фундаментной плиты бетонным составом. Заливку последнего слоя нужно произвести за короткий промежуток времени. Работы лучше осуществлять с помощью бетононасоса или миксера. Полученную поверхность следует тщательно разгладить и разровнять;
• Для схватывания конструкции, её накрывают плёнкой и оставляют на месяц;
• Установка утеплителя.

Для того чтобы строение хорошо сохраняло тепло, следует произвести утепление плитного фундамента с помощью различных утеплителей.

Иногда при сооружении зданий утепляется пространство под основанием, но в большинстве случаев утеплитель укладывается непосредственно в половое покрытие. Для того чтобы осуществить теплоизоляцию плит из бетона используют пенопласт.

Посмотрите видео, чтобы более детально ознакомиться с этапами заливки плиточного монолитного фундамента:

Рулонная защита

Рулонная гидроизоляция фундамента – самый старый и доступный метод защиты от влаги, при котором плиту отгораживают от воздействия грунтовых вод при помощи водонепроницаемого рулонного материала. Первоначально для этой цели использовали рубероид – это основание из картона, покрытое слоем битума.

Рулонная. Давно известный способ, вполне оправдывающий себя, хотя долговечность такой гидроизоляции не слишком велика

Сегодня можно услышать мнение о том, что рубероид уже себя изжил – картонная основа не обладает прочностью и долговечностью, она рвется и растрескивается на изгибах, плохо переносит перепады температур и т.п. К битуму, который применяется для производства рубероида, также есть много претензий – он недостаточно вязок и эластичен, вследствие чего гидрофобный слой быстро приходит в негодность.

Сегодня в этой сфере применяются более современные материалы – стеклоизол, рубемаст и т.п. Их изготавливают из стеклоткани или стеклохолста, которые пропитывают битумом с модифицирующими добавками, которые придают ему гибкость, устойчивость к температурным перепадам и т.п. Однако, несмотря на наличие этих материалов, рубероид остается наиболее востребованным и популярным.

Защитный слой под плиту укладывается на подушку из песка и гравия – ее следует хорошо разровнять и утрамбовать. Знатоки утверждают, что при рулонном методе цементная стяжка не обязательна.

Рулонные материалы укладываются внахлест, стыки между ними нужно заклеить при помощи битумной мастики. Наносить ее можно специальной кистью или валиком. Края рубероида или стеклоизола должны выступать за края фундамента, чтобы дать возможность их загнуть на высоту 10-15 см.

После заливки и застывания бетона гидроизолируйте боковые части и верх – это необходимо для того, чтобы предотвратить поступление влаги через эти участки.
