Варианты строительства столбчатого фундамента для каркасного дома

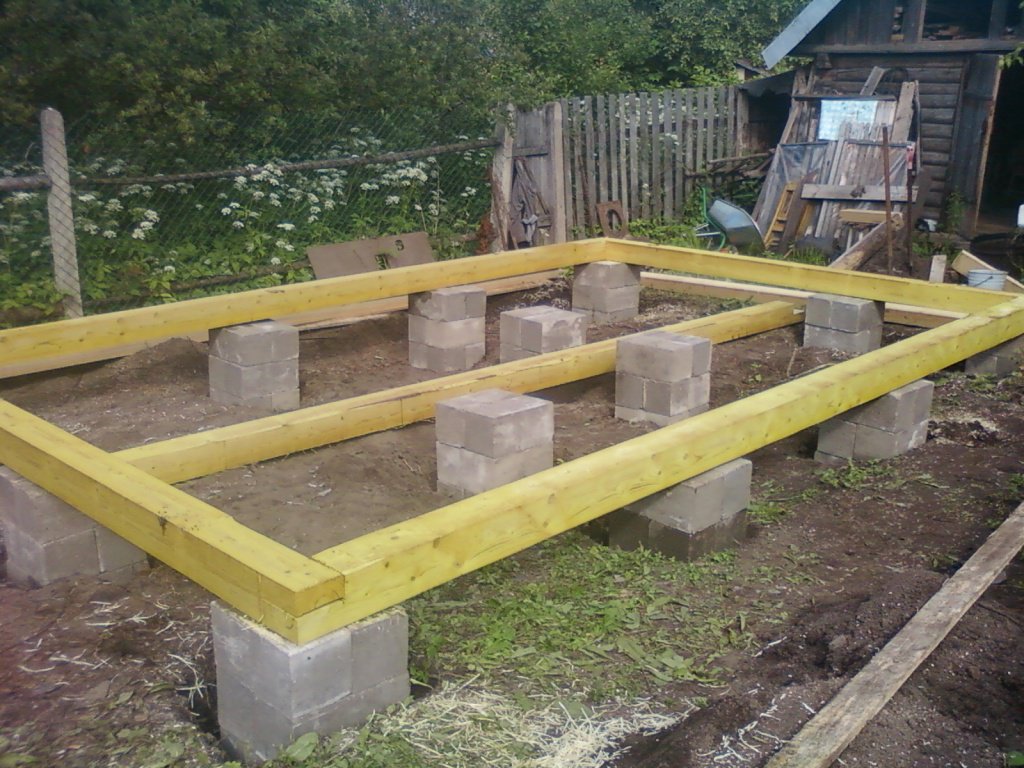

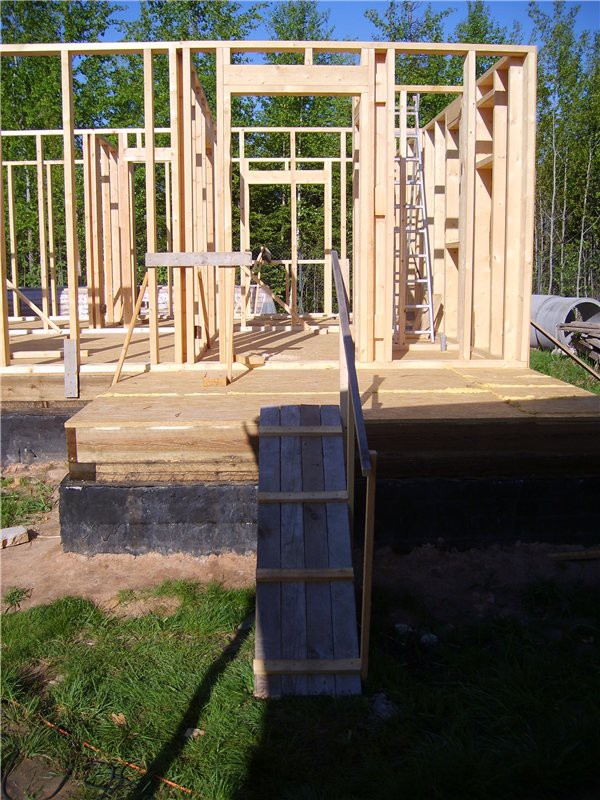

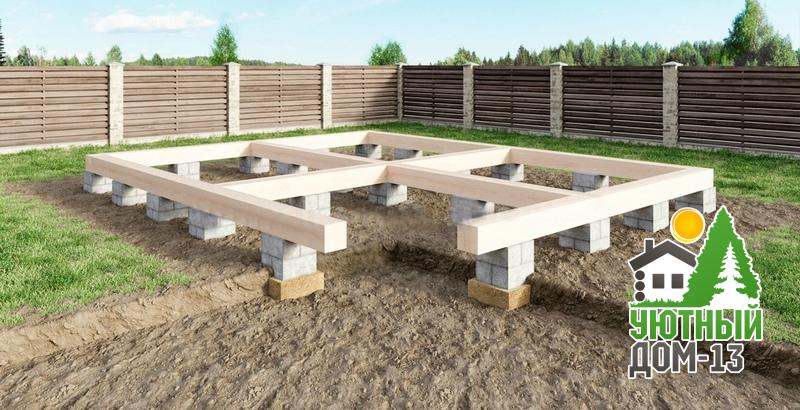

Как сделать опорно-столбчатый фундамент из бетонных блоков?

Для каркасного или деревянного строения самым рациональным фундаментом считается столбчатый. Главное преимущество устройства опоры для сооружения в виде столбов  простота технологии и минимум подготовительных земляных работ. К наиболее распространённым и достаточно надёжным материалам для устройства столбов фундамента относятся мелкоштучные полнотелые бетонные блоки. Возвести столбчатый фундамент из блоков 20Х20Х40 см своими руками можно быстро, технология доступна для непрофессионального исполнения. Важным фактором в пользу применения блоков для фундамента можно считать стоимость: цена одного качественного изделия не превышает 50 р.

Общее описание столбчатого фундамента

Изготовление столбчатого основания для щитового дома не требует наличия специального образования и больших финансовых затрат. При его монтаже используются доступные материалы. Он состоит из опорных столбов, устанавливаемых по периметру несущей конструкции, сверху которых изготавливается нижняя обвязка будущего строения. Чтобы основание было надежным, необходимо заранее сделать необходимые расчеты, включающие в себя расстояние между столбами и их диаметр. Эти показатели напрямую зависят от веса каркасного дома, но средние значения составляют:

Если технологией строительства фундамента не предусмотрено наличие ростверка, верхние части столбов должны располагаться строго по одной горизонтальной линии.

Достоинства и недостатки деревянных фундаментов

Столбчатый фундамент, выполненный из такого уникального стройматериала как дерево, имеет ряд достоинств:

• Простая технология строительства;
• Низкая стоимость;
• Здания, возводимые на деревянном фундаменте, не теряют тепло, так как дерево является природным теплоизолятором;
• Деревянные столбы обладают свойством упругой деформации, которое позволяет им от избыточного давления не разрушаться и деформироваться как опоры из других материалов.

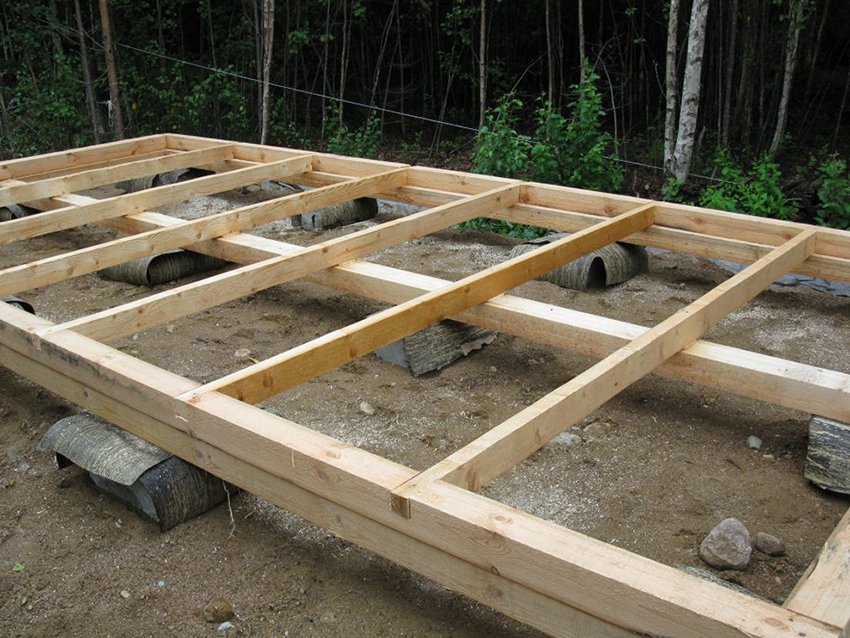

При строительстве деревянного столбчатого фундамента вы, безусловно, сэкономите много денег, но потеряете в сроке его эксплуатации, так как основным недостатком данного основания является его недолговечность. Особенно это касается тех дачников, на участке которых часто меняется влажность грунта.

Срок службы деревянных столбов «стульев» в зависимости от породы дерева:

• дуб – не более 15 лет (при условии обработки антисептиком или обжигом – 28-32 лет);
• сосна, лиственница – не более 7 лет (при условии обработки антисептиком или обжигом – 11-15 лет).

Несмотря на ограниченный срок службы столбчатого основания из дерева он даже сегодня остается достаточно востребованным среди дачников-самоделов, которые при минимальных затратах и в одиночку могут возвести этот фундамент.

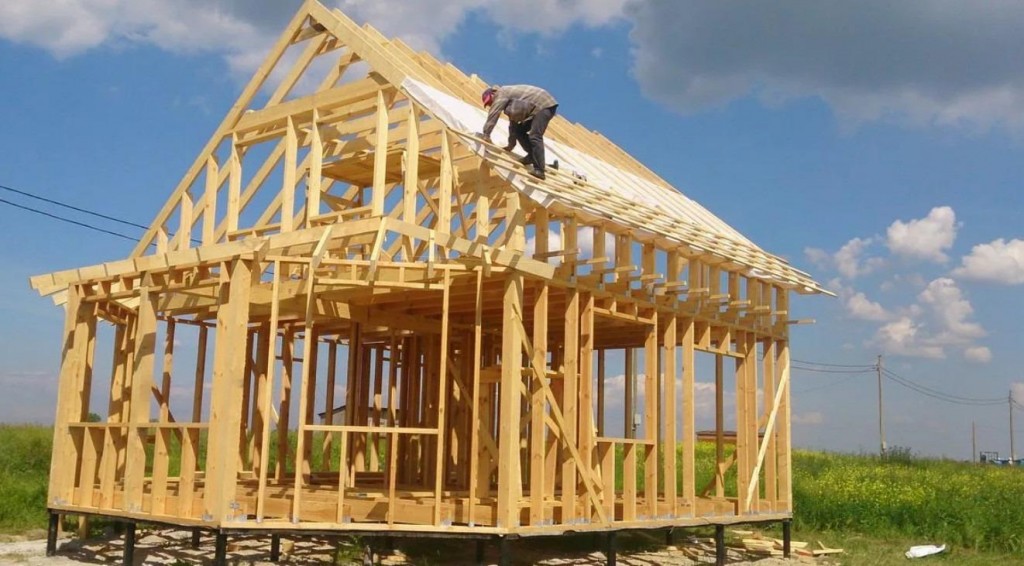

Столбчатый фундамент своими руками для каркасного дома: обзор

Столбчатый фундамент своими руками для каркасного дома делается просто и обойдется экономно. Сооружается он из различных наиболее доступных стройматериалов.

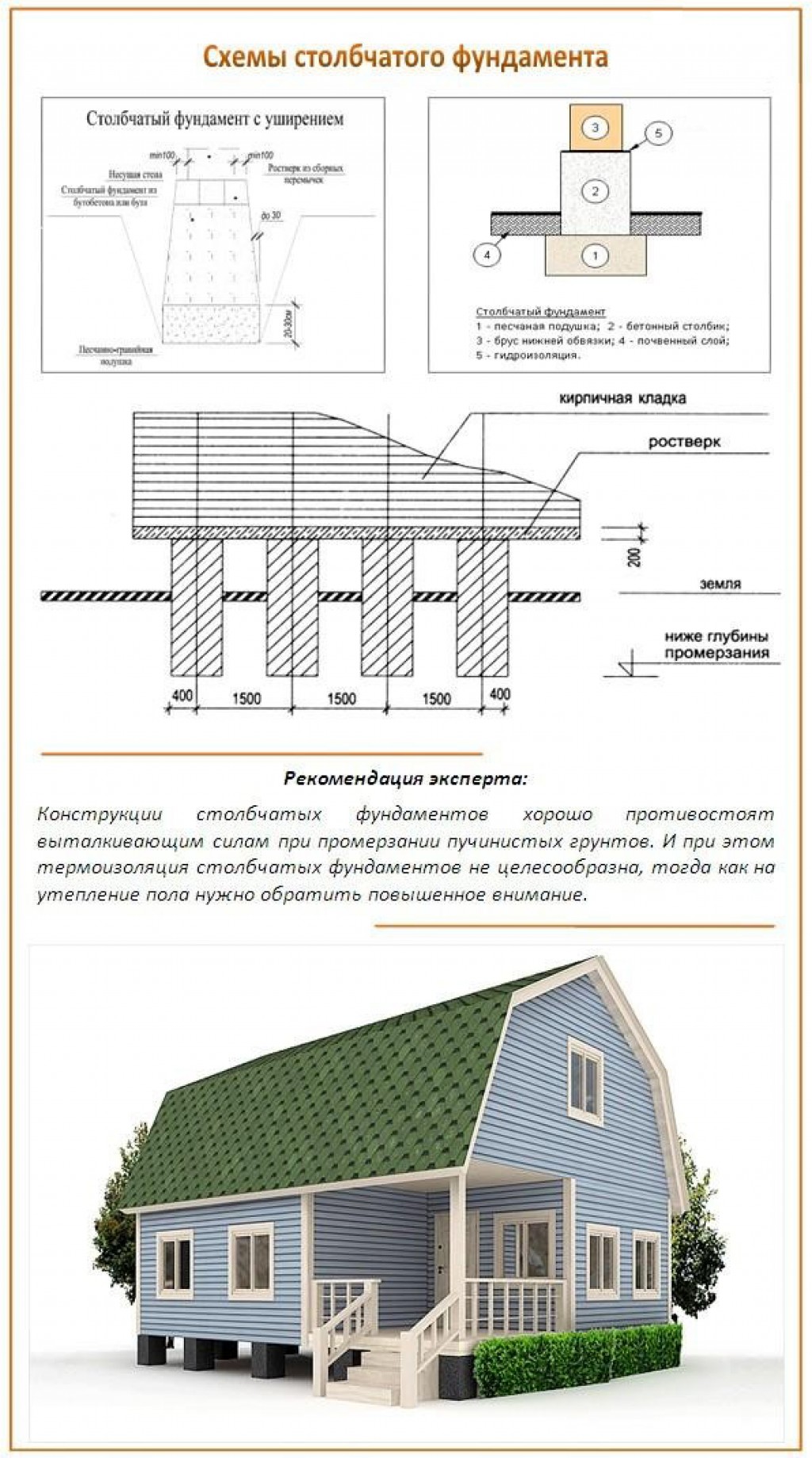

Столбчатый базис – это сеть опорных столбов, устраиваемых по периметру несущих стен, с укладкой на них нижней обвязки строения, возводимого по каркасной технологии.

Опоры размещают в местах самых сильных нагрузок: в углах, при сопряжении стеновых перекрытий, под пролетами от 2,5 м.

Межопорное расстояние и сечение опор рассчитывается заранее и зависит от их вида, материала их изготовления, конструкции возводимого строения и его веса.

В основном эти параметры: межопорное расстояние 1,5-2,5 м, а сечение для прямоугольных опор 25-40х25-40 см, круглых – 20-25 см. Его наземная часть должна выступать на более, чем на 50 см, а высота подземной части – зависимая переменная от глубины заложения.

Верхние опорные основания располагаются горизонтально в одной плоскости, что важно для варианта без ростверка. В этом случае нижняя обвязка монтируется по столбам.

Для этого перед началом возведения базиса строительным уровнем размечается верхняя отметка каждой опоры, а после их водружения проверяется это условие на соблюдение и корректируется.

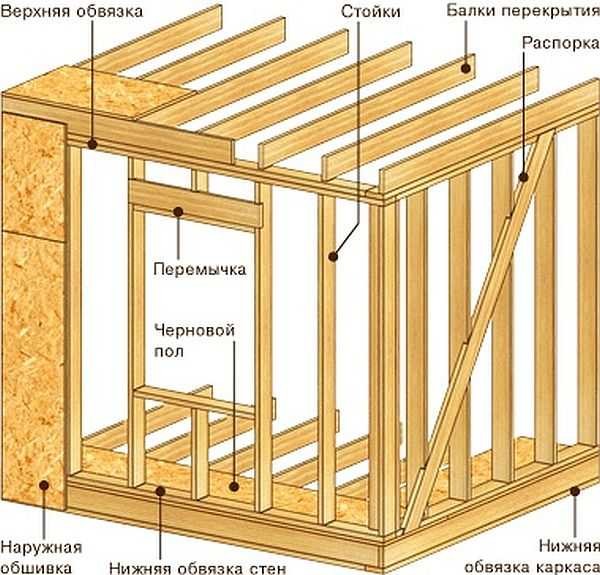

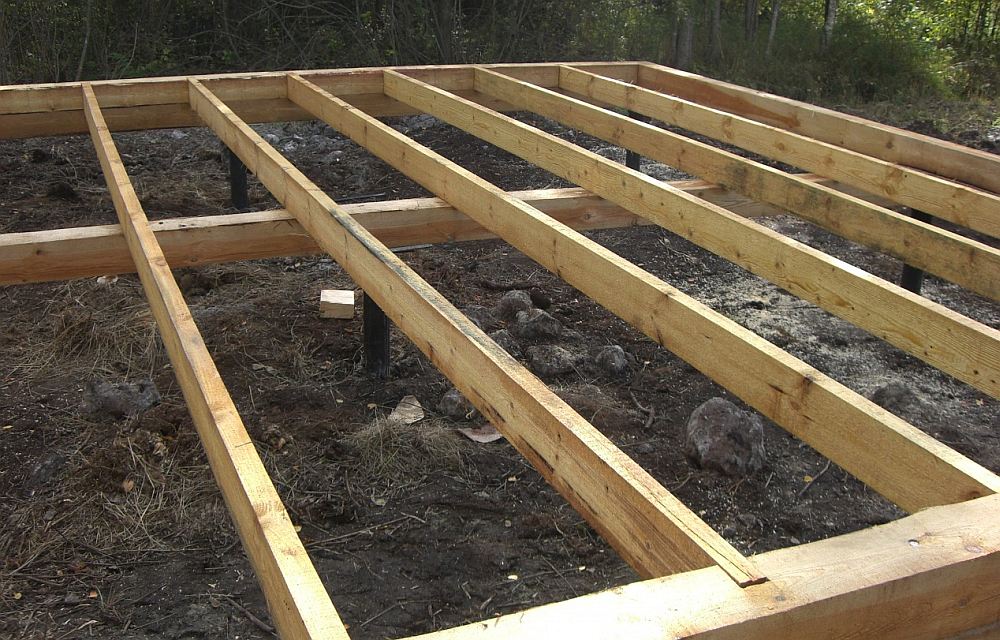

Материалы для нижней обвязки и требования к ним

Нижнюю обвязку традиционно выполняют из дерева хвойных пород. Преимущества хвойных пород над лиственными:

• более прямой ствол;
• высокая прочность;
• долговечность и более высокий срок эксплуатации;
• качество древесины и более высокие строительные характеристики;
• пониженная влагопроницаемость.

Наиболее широкое распространение в строительстве получила древесина из таких хвойных пород, как сосна, лиственница, ель, кедр. Из этих материалов нужно выбрать наиболее приемлемый для конкретного участка местности (по цене, по наличию, по необходимой прочности и плотности) и далее определиться с формой пиломатериала. Это может быть:

1. брус;
2. доска или связка досок;
3. бревно;

Важно! Если используется связка досок, то их следует скреплять между собой шурупами или гвоздями разной длины в шахматном порядке.

При самостоятельном выборе материала и сечения материала для выбора нижней обвязки следует воспользоваться специальным строительным калькулятором, определяющим расчет необходимых параметров древесины.

Для выполнения нижней обвязки каркасного дома выбранный материал должен пройти обработку:

• антисептиком – для предотвращения развития грибка и загнивания;
• антипиреном – для повышения огнестойкости и предотвращения возгораний. Особенно актуально проведение такой обработки для сосновых материалов, так как в состав такой древесины входит большое количество горючих смол.

В некоторых случаях для выполнения нижней обвязки применяют металлический профиль, но для постройки каркасного объекта, применение этого материала не целесообразно.

Преимущества и недостатки столбчатого фундамента

Рассчитанные самостоятельно и обустроенные своими руками столбчатые фундаменты для каркасных домов и построек без подвальных помещений, не оказывающих сильного давления на грунт, просты в исполнении и относительно дёшевы.

Столбчатый фундамент — простой в монтаже и доступный по стоимости материалов

По отзывам опорно-столбчатые фундаменты обладают достаточно внушительным списком преимуществ:

Армирование столбчатого фундамента осуществляют с помощью стальных прутков

При этом недостатков у столбчатых фундаментов всего два:

Что такое пучение грунта и как оно влияет на выбор фундамента

Самые сложные для строительства это глинистые грунты. Они плохо отводят воду, и она скапливается в небольших полостях. При замерзании она значительно увеличивает объем почвы. Увеличиваясь в объеме почва давит на все, что в ней находится, включая и фундамент. Это явление называется пучением (почва вспучивается), а грунты, а которых они явно выражены — пучинистыми.

Силы пучения прикладываются как снизу, пытаясь вытолкнуть столб, так и с боков, пытаясь сдвинуть опору в сторону. Именно по этой причине в глинистых — пучинистых — грунтах лучше делать столбы монолитными с армированием.

Как действуют силы пучения на столбчатый фундамент

Также чтобы столбы не выталкивало вверх, нижнюю часть делают расширенной. Эту область называют пяткой и по размерам она обычно в два раза превышает размеры самого столба, а ее высота равна 1/3 сечения столба. Например, под столб 40 см делают пятку 80*80 см, высотой 13 см или около того.

Швы между блоками/кирпичами/камнями в сборных столбах далеко не всегда способны противостоять боковым нагрузкам, потому для уменьшения влияния сил пучения на сборных столбчатых фундаментах их делают со скошенными стенками. Это повышает их надежность в пучинистых грунтах. На нормальных грунтах столбы складывают с ровными стенками.

Сборный столбчатый фундамент делают со скошенными стенками

Этапы строительства

Как всегда, начинаем с подготовки участка. Убираем все лишнее, снимаем дерн и делаем разметку. Для этого достаточно натянуть шнур и воткнуть колышки в местах расположения столбов. Столбчатый фундамент для каркасного дома мы будем делать своими руками (это несложно), поэтому приготовим инструменты.

• Нам понадобится небольшая бетономешалка – ее можно взять в аренду. В крайнем случае, можно замешивать бетон в ванне или самодельном ящике.
• Садовый бур необходим для бурения скважин. Хорошо бы найти или сделать самому бур ТИСЭ с приспособлением для расширения скважин в нижней части. Это позволит использовать столбы меньшего диаметра, уменьшить расход бетона.
• Для резки арматуры понадобится болгарка.
• Прочие мелочи: лопаты, уровень, рулетка…

Бурение

Приступаем к бурению. Глубина скважины определяется уровнем промерзания грунта. Бурим сантиметров на 20-25 ниже границы промерзания и делаем песчаную подушку.

Замена грунта под подошвой фундамента в любом случае лишней не будет. Подушка компенсирует воздействие сил пучения.

Армирование и опалубка

Готовим арматурный каркас. Конструкция его проста. Берем 3-4 прутка арматуры длиной больше чем глубина ямы. Запас нужен для выпуска из верхней части столба. Затем прутья соединяют поперечными отрезками в нескольких местах и опускают в скважину.

Устанавливаем опалубку. Сворачиваем отрезок рубероида в цилиндр и вставляем нижний конец в яму. Верх выставляем на одном уровне с другими. Такая конструкция применяется при строительстве фундаментов для простых построек: сараев, заборов, беседок. Даже из описания понятно, что такая «опалубка» может порваться, развернуться и совершенно ненадежна.

Гораздо лучше использовать асбестоцементную трубу нужного диаметра. Столбы по технологии ТИСЭ заливают именно так. Готовят скважину с расширением внизу. Ставят трубу, каркас и заполняют трубу бетоном на треть. Затем трубу приподнимают и дают бетону вытечь и заполнить расширение. Далее трубу заполняют доверху. В верхнюю часть замуровывают шпильку или выпускают концы арматуры из столба. Они служат для крепления нижней обвязки каркасного дома.

Заливка и обработка

Последовательно заливают все опорные столбы. Верх столбов стараются сразу залить на одном уровне. В случае необходимости их подравнивают через несколько дней после заливки, пока бетон не схватился окончательно.

Нижняя обвязка каркаса обрабатывается препаратами от гниения и крепится на шпильки. Далее строительство дома идет по проекту.

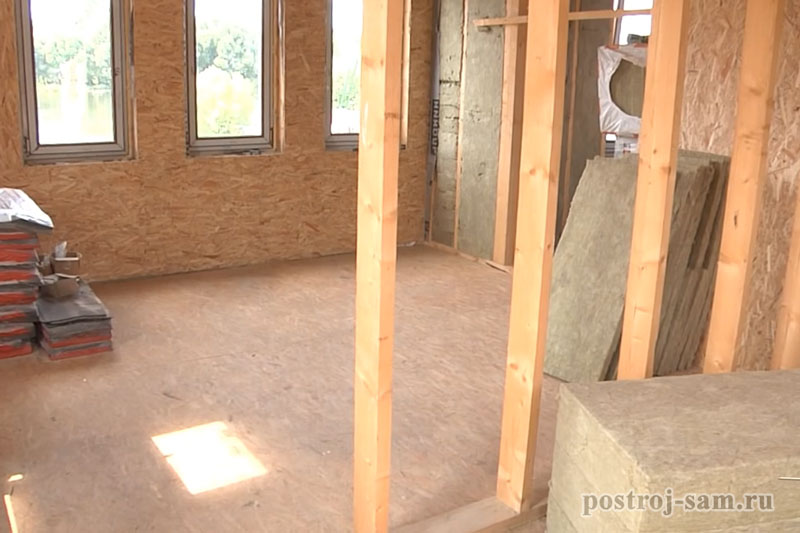

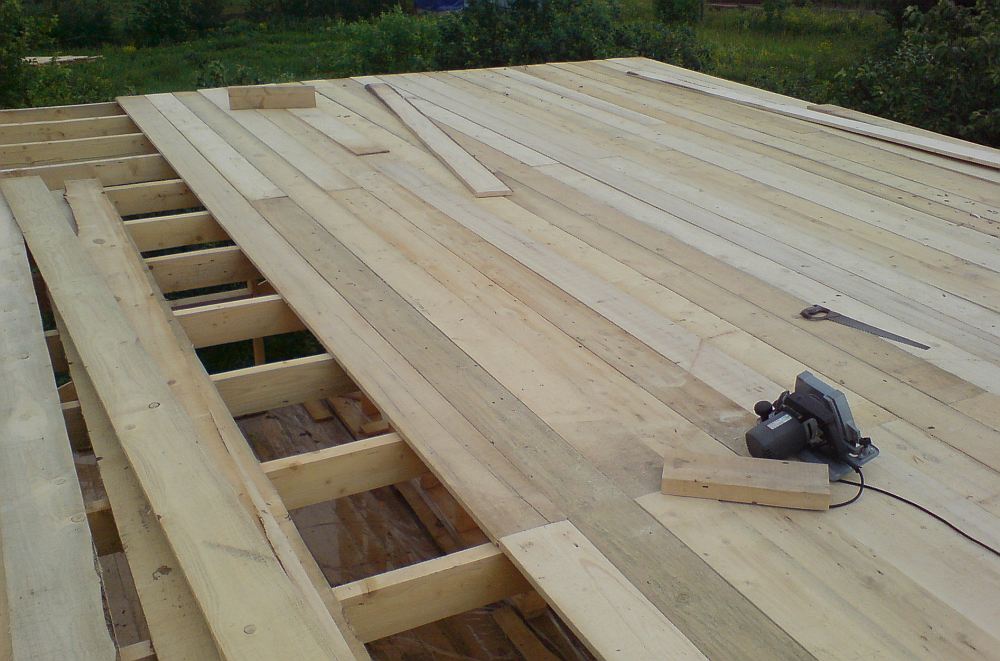

Пространство между столбами закрывают и утепляют. Полы первого этажа делают двойными: черновой пол, засыпка утеплителя, основание напольного покрытия чистого пола. Вентиляция подпольного пространства обязательна.

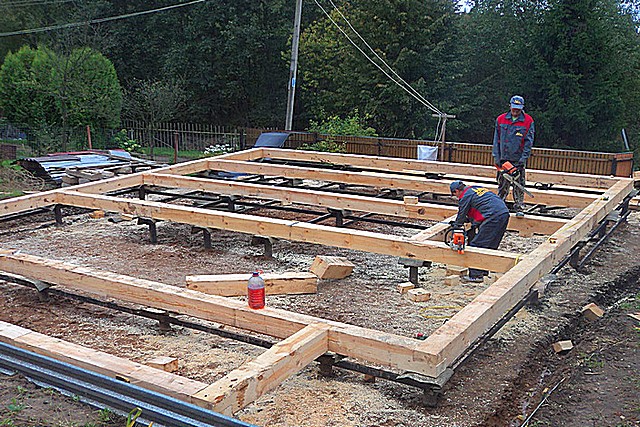

Технологии укладки обвязки

yandex_partner_id = 53889;
yandex_site_bg_color = ‘ffffff’;
yandex_ad_format = ‘direct’; yandex_font_size = 1.0;
yandex_direct_type = ‘vertical’;
yandex_direct_border_type = ‘ad’;
yandex_direct_limit = 1;
yandex_direct_title_font_size = 2;
yandex_direct_links_underline = true;
yandex_direct_bg_color = ‘ffffff’;
yandex_direct_border_color = ‘ffffff’;
yandex_direct_title_color = ‘0C77EC’;
yandex_direct_url_color = ‘000000’;
yandex_direct_text_color = ‘000000’;
yandex_direct_hover_color = ‘CC0000’;
yandex_direct_favicon = true;
yandex_no_sitelinks = true;
(»);

Технология обвязки фундамента брусом может протекать по нескольким сценариям. Современные специалисты выделили три вида монтажа, отличающихся высокой эффективностью и надежностью.

Способы укладки обвязки:

1. Резьбовой – этот метод актуален для деревянных свай высокой прочности и с большим сечением. Расчет резьбы зависит от толщины сваи и является определяющим моментом, от которого зависит результат работы.

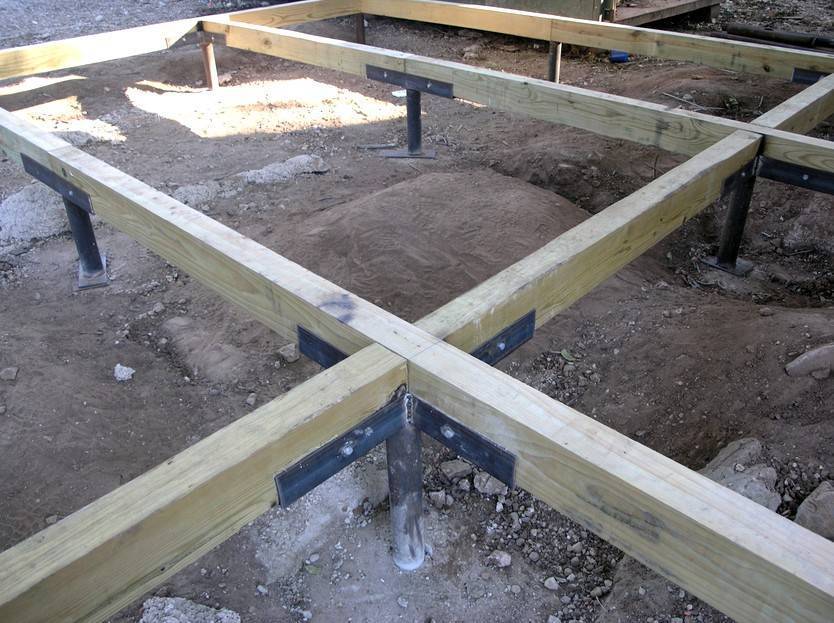

2. Сварной – как можно догадаться, сварку используют для создания металлической обвязки на металлических же винтовых сваях. К слову, это единственно удачный вариант, поскольку никакая деревянная обвязка не сможет похвастаться такой прочностью и долговечностью, если прикрепить ее к металлическим сваям.
3. Хомуты – универсальный способ монтажа обвязки, применимый для любых деревянных свай, даже если они отличаются небольшой толщиной. В отдельных случаях соединение хомутами актуально для некоторых  видов стальных свай.

Выбор способа монтажа зависит от используемого материала, желаемого качества и толщины основания фундамента.

Вне зависимости от выбранной стратегии вам понадобятся следующие инструменты и материалы:

• лазерный или водный уровень;
• металлические уголки;
• саморезы;
• анкера;
• гидроизоляционный материал (рубероид);
• олифа для пропитки древесины;
• молоток;
• сварочный аппарат (если работаете с металлом).

Ниже мы рассмотрим каждый из способов монтажа более подробно.

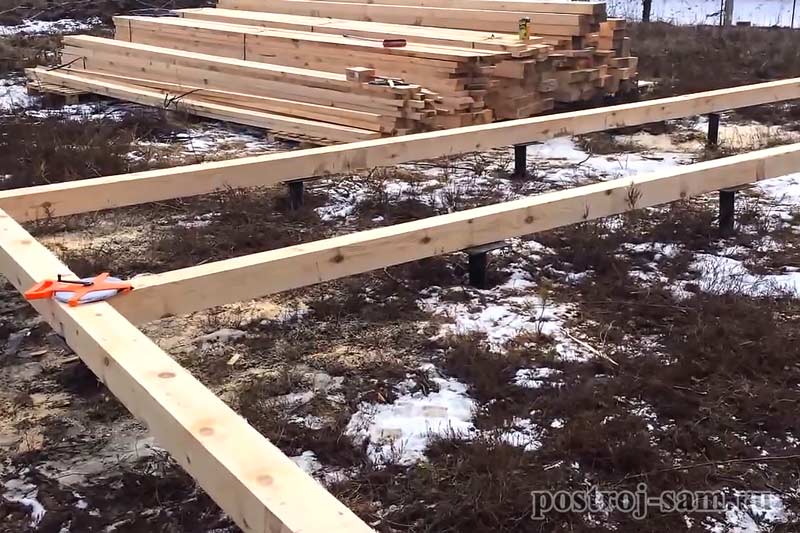

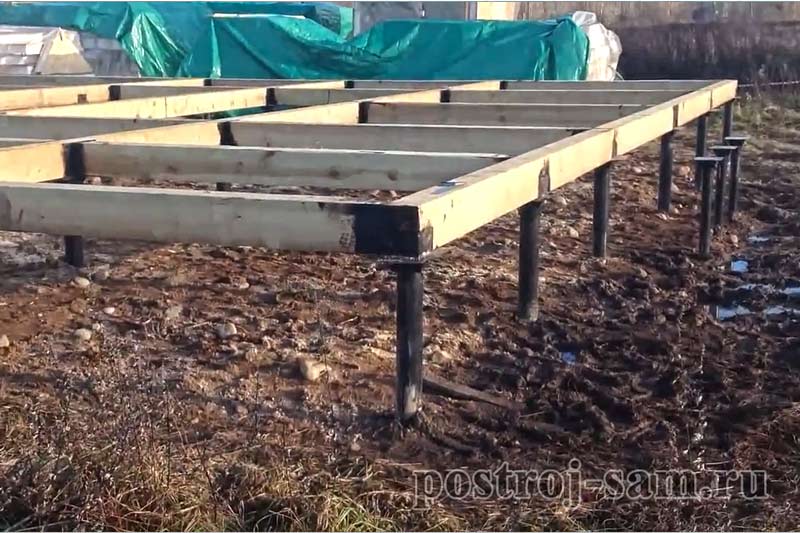

Резьбовой способ обвязки

Сразу раскроем вам секрет бывалых строителей – чтобы добиться высокого качества работы при обвязке винтового фундамента брусом, можно применить одновременно две технологии – использовать резьбу и хомуты. В результате брус будет крепко удерживать фундамент так долго, как это вообще возможно.

Проще всего посадить брус на резьбу тогда, когда винтовые сваи стоят на земле в виде перевернутой буквы «П». Сперва берут брус нужной длины и располагают его между двумя стойками. Перед этим на каждый столб прикрепляют отрезок рубероида – класть дерево прямо на столб нельзя ни в коем случае, иначе именно с этого места и начнутся неприятности (растрескивание, истирание, отсыревание, гниль). Для пущей надежности рубероид следует промаслить олифой. К боковым стойкам брус прикрепляют саморезами, а к нижнему основанию – анкерами или шпильками. После фиксации брус побивают молотком.

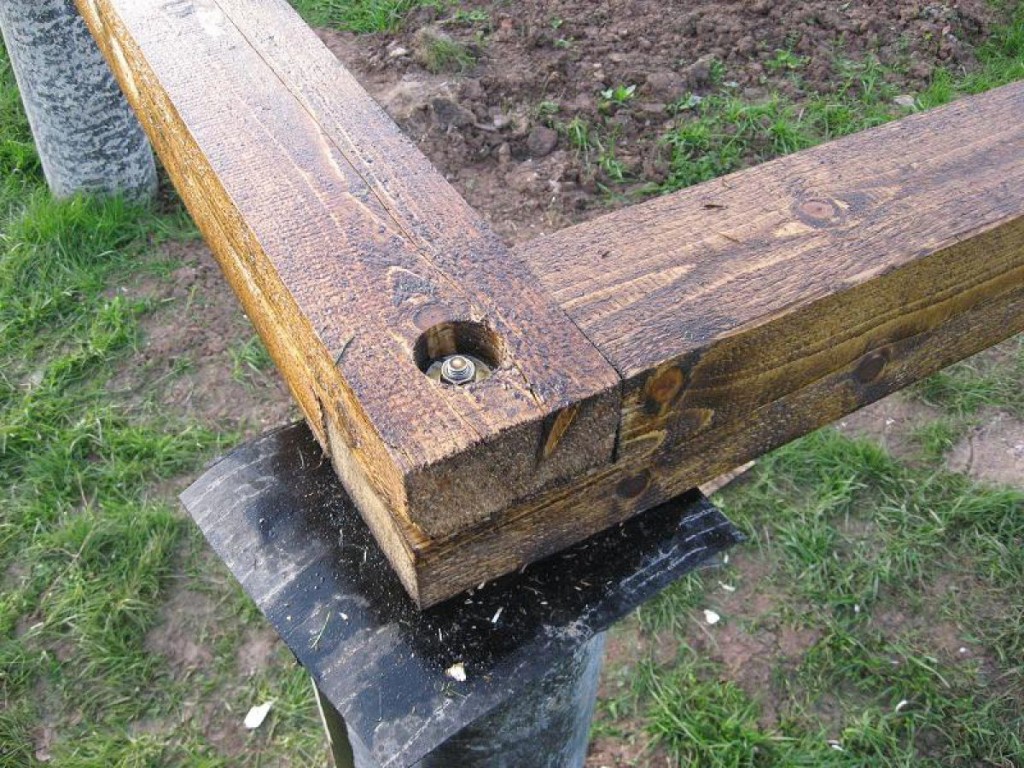

Для обеспечения большей устойчивости обвязки все внешние угловые соединения усиливают металлическими уголками или шипами. Стальной уголок следует подбирать в соответствии с размером угла бруса со сваей, а прикручивать его лучше всего саморезами.

Хомуты для обвязки

Крепить брусья на хомуты можно в том случае, если столбы фундамента стоят как угодно, только не в виде перевернутой «П». Суть работы довольно проста: на верхушку каждой сваи накладывают длинные прямоугольные бруски, прикрепляя их сваркой (металл) либо саморезами (брус). В ходе соединения надо контролировать горизонтальность плоскости, для чего пригодится уровень.

Таким образом бруски накладывают по всему периметру фундамента, после чего между сваями на эти бруски крепят деревянные балки, чтобы получилась буква «П». Хомутами в данном случае называют именно эти промежуточные бруски. Они позволяют создать более прочное соединение. Концы брусьев впоследствии скрепляют со сваями при помощи стальных уголков или резьбовых крепежей. После фиксации каждый элемент тестируют на шаткость – в идеале ни один элемент не должен шататься.

Альтернативный способ обвязки

Для реализации альтернативной технологии монтажа обвязки вам понадобится бензопила, уровень, рулетка и несколько идентичных ровных и хорошо просушенных брусьев. Также не помешает заручиться поддержкой нескольких человек, поскольку в две руки с такой работой не справиться.

Для начала необходимо состыковать брусья. Чтобы обеспечить соответствующее соединение, следует сделать распилы сверху и снизу, после чего уложить элементы под прямым углом. Если после соединения между распилами остались пустоты, их надо заполнить джутом.

При строительстве сруба иногда первый венец ставят на основание фундамента, в результате чего он выполняет функцию нижней обвязки. Но поступить так можно лишь в том случае, если лаги пола вырубить на пару венцов выше.

Столбчатый фундамент своими руками: пошаговая инструкция

Определив глубину и расстояние между столбами, приступайте к земельным работам. Размер каждой ямы должен быть в 2 раза больше размера опорной плиты. Глубина равна заглублению основания.

Разметка и копка ям под столбчатый фундамент

Выкопав яму, уплотните ее дно с помощью ручной, электрической или бензиновой трамбовки.

Бензиновая трамбовка

Насыпьте песок (толщина слоя 7 см) и уплотните его трамбовкой.

Песчаная подушка

Насыпьте один на один три слоя щебня. Снизу фракция 40–50 мм, затем 25–35 мм и самая верхняя 5–15 мм. Каждый слой уплотняйте отдельно. Уложите армирующую сетку и привяжите к ней вертикальную арматуру, которая будет расположена внутри столба. Высота арматуры должна быть достаточной для того, чтобы привязать к ней армирование ростверка.

Армирование столба и ростверка

Залейте бетоном марки не ниже М300.

Заливка асбестовых труб бетоном

Через 3 дня наденьте на арматуру асбестовую трубу внутренним диаметром свыше 15 см. Обязательно проверяйте трубы с помощью уровня. Необходимо не только установить каждую вертикально, но и обеспечить одинаковую высоту, иначе будет очень трудно сделать ростверк. Залейте трубы бетоном и засыпьте снаружи землей. Накройте торцы труб рубероидом или обмажьте битумом для гидроизоляции.

Гидроизоляция столбов

Через 10 дней установите опалубку и залейте ростверк.

Заливка ростверка

Статья по теме:

Таблица пропорции бетона на 1м3. Как приготовить качественные бетонные смеси для различных целей. Подробнее читайте в отдельной публикации нашего портала.

Монтаж опор: пошаговая инструкция

Чтобы провести монтаж столбчатого фундамента, нужно следовать правилам. Конструкция — правильное расположение системы столбов, с целью понижения нагрузки оказываемой зданием на основание. Опоры устанавливают по углам здания, под стенами несущего характера, печным сооружением, в местах пересечения стен.

Чтобы определить, сколько столбов необходимо для удержания постройки, нужно взять усредненные показатели расстояния между ними, которое равно метрам. Чтобы обвязать опоры между собой в единый монолит, используется ростверк.

Расчет столбчатых сооружений

Начиная постройку столбчатого фундамента, требуется провести предварительные расчеты. Чтобы выполнить эту задачу, можно воспользоваться онлайн сервисами, где необходимо ввести данные:

• На какую глубину планируется опускать опоры.
• Тип грунта, на котором будет проводиться постройка.
• Общую массу будущего здания, с учетом всей мебельной и технической обстановки.
• Вес фундамента.
• Какие факторы влияют на состояние опор – нагрузки оказываемые ветром, снегом.
• Глубину промерзания грунта, расположение уровня грунтовых вод.

После расчетов, станет известно – каким образом сделать фундамент, с каким сечением столбы должны будут устанавливаться для надежности.

Незаглубленное основание

Часто встречается столбчатое сооружение незаглубленного типа. Такие строения возводятся на грунтах, имеющих разный уровень пучения. Условие – строение не должно иметь большой размер, общую массу. Если монтаж будет производиться на скальных каменных породах, основание выдержит более крупные постройки.

Материал строительства столбов – это бетон, пескобетон, бутобетон, ФБС блоки. Распространены ФБС блоки, размер которых составляет 20х20х40. Расчет цены, общего количества необходимых блоков, можно вычислить на онлайн-калькуляторе. При самостоятельном возведении столбов используются кирпичи, прошедшие обжиг. Силикатные, керамические изделия для строительства не подходят, отличаются низкой морозоустойчивостью.

Этапы монтажа столбчатого фундамента:

• Чистка площадки от мусора, дерна, корней.
• Разметка территории.
• Создание подушки, гидроизоляционные работы.
• Установка меток на места расположения столбов.

Разметка

• Копка ям под опоры.
• Установка фундаментных блоков для образования одного столба. В конструкции минимум 4 блока ФБС. Изделия из бетона укладываются друг на друга в два ряда в шахматном порядке. Для заделки швов, оштукатуривания поверхности опор, используют цементно-песчаный раствор.

Схема кладки блоков

• В местах стыковки здания с основанием опор, проводится обработка битумной мастикой или любой другой гидроизоляцией.

Мелкозаглубленные опоры

Отличие фундамента от предыдущего — способ расположения по отношению к земле. В случае с мелкозаглубленным вариантом, низ конструкции расположен ниже уровня земли.

В качестве основы столбчатого фундамента мелкого заглубления часто используются трубы с заливкой внутренней части бетонным раствором. Основная нагрузка ложится на бетонное основание, материал труб значения не представляет. Подойдут пластиковые или асбестовые изделия для прокладки канализационных систем.

Диаметр трубы зависит от степени оказываемой нагрузки. Если будут строиться легкие беседки, веранды, подойдут трубы, диаметр которых составляет 10 см. В случае установки деревянного сруба, размер труб увеличивается до 30 см. Исходя из размера, определяют количество раствора для заливки.

Производство заливки столбчатого фундамента с асбестовыми трубами:

• Подготовка. Вынос мусора с территории, снятие верхнего слоя дерновой земли, выравнивание поверхности. Определение мест расположения углов, несущих стен и пересечений. В местах под опоры устанавливаются деревянные колышки.
• Для создания скважины используют ручной или автоматический бур на топливе. После определения глубины скважины, пробуриваем ее на 15-20 см глубже. Это необходимо для обустройства песчаной подушки.

Бурение скважины

• Создание песчаной подушки проводится с трамбовкой, послойной проливкой. По завершении, на слой песка укладывается гидроизолятор (например, кусок толи). Это сохранит влагу внутри бетонной смеси, предотвратит ее преждевременное высыхание.
• Установка труб производится с запасом 10 см. Необходимо провести выравнивание, скрепление деревянными клиньями. Если грунтовые воды протекают близко к поверхности земли, рекомендуется промазать трубы битумной мастикой.
• Переходим к армированию внутренней части столбчатого фундамента прутьями, диаметром не менее 10 см.

Схема армирования

• Далее проводится заливка нижней части столбов. Как только она будет подготовлена, необходимо немного приподнять трубу и зафиксировать в данном положении до полного застывания бетона. Действия проводятся для обеспечения надежного основания, препятствующего выталкиванию столбов из грунта во время пучения.
• Через сутки, проводится гидроизоляция верхней части трубы, засыпка скважины песком с поэтапным проливанием слоев.

Гидроизоляция столбов

При установке труб, рекомендуется периодически проверять качество работ строительным уровнем.

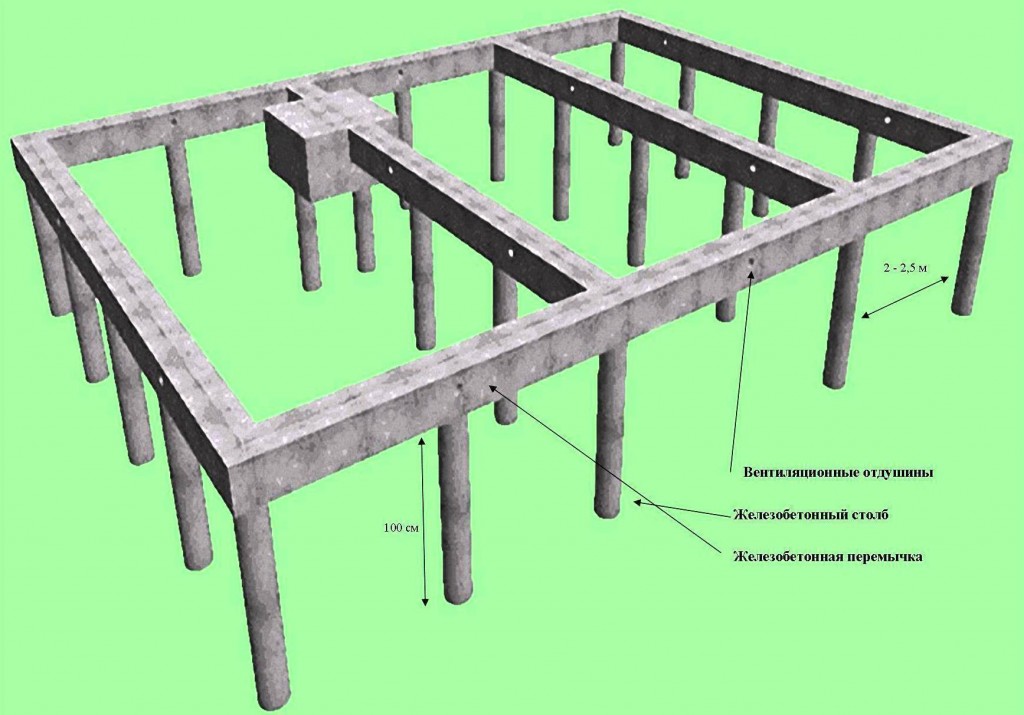

Столбчатое основание с ростверком

Ростверк может представлять как монолитную, так и сборную конструкцию. Выбор конструкции зависит от опор. Ростверк необходим для равномерного распределения нагрузки по всем элементам столбчатого фундамента.

Этапы:

• Подготовка площадки.
• Бурение скважины.
• Создание песчаной подушки.
• Подготовка опалубки.

Виды опалубки

• Армирование.
• Заливка бетонной смеси.
• Демонтаж опалубки можно проводить не ранее, чем через 3-4 дня.
• Поверхностная часть столбов обрабатывается гидроизоляционными материалами.

Тумбы для сруба

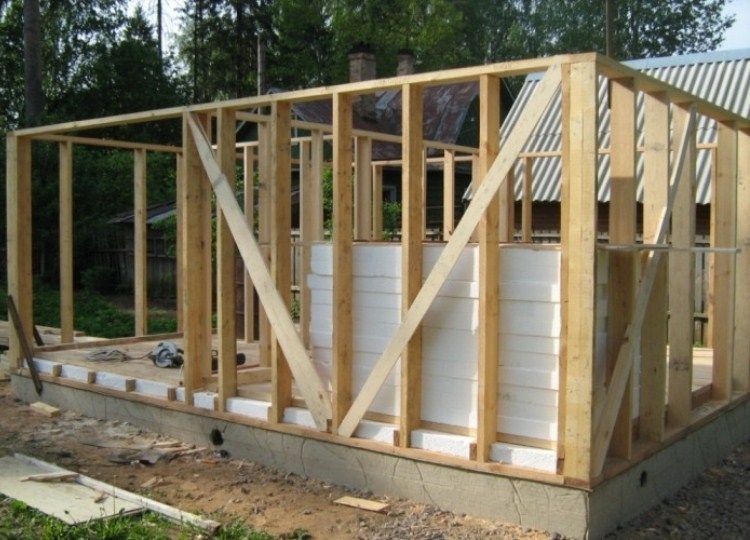

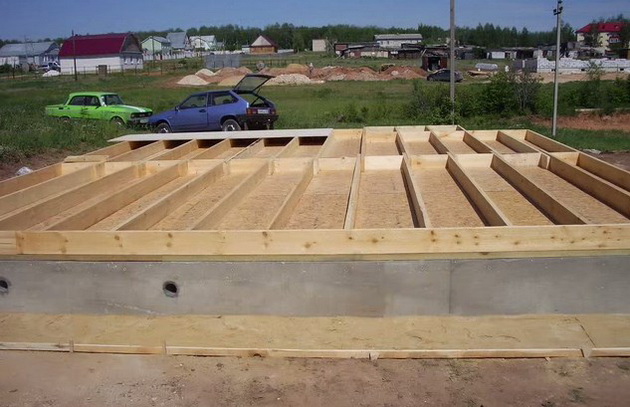

Процесс изготовления нижней обвязки ленточного фундамента

Обустройство обвязки на железобетонной ленте – несложная задача, которую можно выполнить самостоятельно без помощи профессионалов. Перед началом нужно проверить с помощью уровня, чтобы фундамент был ровным. Если перепады составляют более 1 см, их можно замазать бетонным раствором, который потом оставляют сохнуть сутки. При использовании досок в таком случае лучше монтировать два слоя вместо одного. Слабовыраженные неровности удаляются устройством для шлифования, оснащенным диском, предназначенным для бетонных поверхностей.

Пошаговая последовательность работ:

1. В участки стыковки фундамента с обвязкой монтируются анкеры либо пробки из дерева. Если укладывается 2 ряда досок, крепежные элементы должны быть крупнее.
2. На основание укладывают и закрепляют 2 слоя рубероида или иного гидроизоляционного материала, выпускаемого в рулонах.
3. Примеривают доски к фундаменту и просверливают в них отверстия под крепежные детали. Затем начинают закреплять элементы обвязки на основании.
4. Прочность угловых участков усиливается добавочными крепежными деталями.
5. Проверяется ровность выкладки по горизонтали. Если имеются перепады, их выправляют клиньями и подкладками.

При использовании двух слоев досок сначала соединяют верхнюю с нижележащей посредством гвоздей, а потом при необходимости производят выравнивание лиственничными клиньями. Для предотвращения разрушения последних крупные щели заделываются раствором из цемента и песка. Расстояние между отверстиями досок не должно превышать 1,8 м. Каждый из элементов закрепляют минимум парой анкеров.

Применяем сваи при возведении основания

Такое основание нашло свое использование на сложных грунтах подверженных движениям, а также при высокой влажности почвы. Свайный фундамент под каркасный дом имеет невысокую стоимость, прост в монтаже, однако в некоторых случаях потребуется воспользоваться спецтехникой.

Для начала нужен расчет количества и месторасположения свай. За неимением индивидуального проекта, подсчитать количество свай можно самостоятельно. Их следует расположить по углам здания, местах, где пересекаются стены и по всему периметру с шагом в 1,5 метра (зависит диаметра трубы и веса здания).

Этапы строительства свайного фундамента:

1. Произведенный расчет нужно перенести с бумаги на местность.
2. Готовые столбы забивают в установленные места, а затем срезают по одному уровню.
3. Когда речь идет о винтовых сваях, их закручивают в почву специальным устройством.
4. Если решено, что заливка свайного фундамента будет проводиться самостоятельно, то сначала нужно пробурить скважины.
5. Затем в каждую их них опускается полая труба, в которую закладывают арматурный каркас.
6. Заливка бетона.
7. Монтаж ростверка. Сборный ростверк устанавливается на оголовки свай. Для монолитного ростверка потребуется сооружение опалубки.
8. Установленная опалубка армируется с перевязкой со свайной арматурой, затем заливается бетоном.

Свайный фундамент для каркасного дома, возможно, соорудить на практически любом грунте, даже с большими перепадами высот. Чтобы построенный таким образом фундамент был надежным, бурение скважин должно проводиться строго вертикально, а все работы лучше выполнять в сухую погоду.

Подготовка к изготовлению

На подготовительной стадии следует выяснить размеры будущего строения, нагрузку на фундамент вышестоящих конструкций и несущую способность грунта. Перед возведением каркасного дома можно самостоятельно выполнить исследование почвы. Для этого необходимо пробурить несколько ям на участке. Глубина скважины — ниже 50 см подошвы фундамента. Таким способом определяется тип грунта и отсутствие водоносных слоёв.

Характеристика грунтов:

• Скальные — почвы с высоким содержанием камня или гравия, отличаются крепким основанием, хорошо удерживают нагрузку, не собирают воду.
• Крупные пески — представляют собой крепкое основание с низкой пучинистостью.
• Мелкопесчаные — плохо подходят для строительства, так как отличаются высокой пучинистостью. Они собирают воду в верхних слоях и выталкивающим образом действуют на фундамент.

Расчёты глубины и количества столбов

Столбчатые основания бывают заглублёнными (для водонасыщенных и глиняных грунтов) и малозаглублёнными (для скальных и песчаных почв с низким уровнем залегания грунтовых вод). Высота заглублённого фундамента зависит от средней глубины промерзания почвы в вашей местности. Подошва такого основания должна располагаться ниже этого уровня на 30–50 см. Перед началом работ следует рассчитать нагрузку дома, для этого суммируется вес стен, перекрытий, кровли и масса фундамента.

Для определения веса железобетонного столбчатого фундамента нужно его объем умножить на удельный вес железобетона (2500 кг/м³). Для подсчёта веса одного столба используется следующая формула: V=3,14*G²*h. V — объем столба, G — радиус столба, h — высота столба. Все величины указаны в метрах. Полученную величину нужно умножить на количество столбов, и у нас получится общий объем фундамента.

Несущая способность разных грунтов (в кг/см²):

Выбор материала и расчёт количества

Для устройства столбчатого фундамента используются разные материалы:

• Дерево — весьма недолговечный материал, даже при обработке защитными составами прослужит не более 20 лет.
• Каменные столбы — обычно возводятся из бута или гранитных камней. Отличаются долговечностью и надёжностью. Недостаток — массивность и трудоёмкость при постройке.
• Монолитные бетонные столбы.

Для того чтобы рассчитать количество бетона на столбчатый фундамент можно воспользоваться следующей таблицей:

Арматура для столбчатого основания используется рифлёная, класса А, диаметром 10–12 мм. Металлические прутья нужны той же длины, что и опоры. Для столба диаметром 10–14 мм понадобится 4 прутка арматуры. Их размещают на расстоянии 10 см друг от друга и перевязывают через полметра гладкой и более тонкой арматурой диаметром 6 мм. Таким образом, для двухметрового столба понадобится 8 м толстой и 1,2 м тонкой арматуры. Полученные цифры умножаем на количество опор и получаем метраж необходимой для столбчатого основания арматуры.

Необходимые инструменты

Перед началом строительства необходимо подготовить следующие инструменты:

• Бетономешалка;
• Лопата;
• Рулетка;
• Уровень;
• Гвозди и саморезы;
• Молоток;
• Шнур;
• Колышки;
• Ручной бур;
• Мастерок;
• Трубы или доски для опалубки.

Столбчатый фундамент

Выглядит это обычно так: Сверху часто ставится деревянный ростверк.

Плюсы: Очень дешевый фундамент Очень легкий в исполнении Можно делать без помощников

Минусы: Ненадежный, исполняется только на хороших грунтах (иначе домик может развалиться).

Ну вот, это примерная картина на рынке фундаментов для каркасного дома. Выбирайте на свой вкус и цвет (а лучше под свой грунт и дом).

Если у кого-то есть собственный опыт, было бы интересно узнать о нем, пишите в комментариях, какой фундамент выбрали для своего каркасного дома и почему. Или же собираетесь выбрать для будущего строительства.

Напоминаю, что вы можете обратиться ко мне за подбором бригады в вашем регионе. У меня накопилось большое количество контактов хороших строителей, которые строят правильные дома.

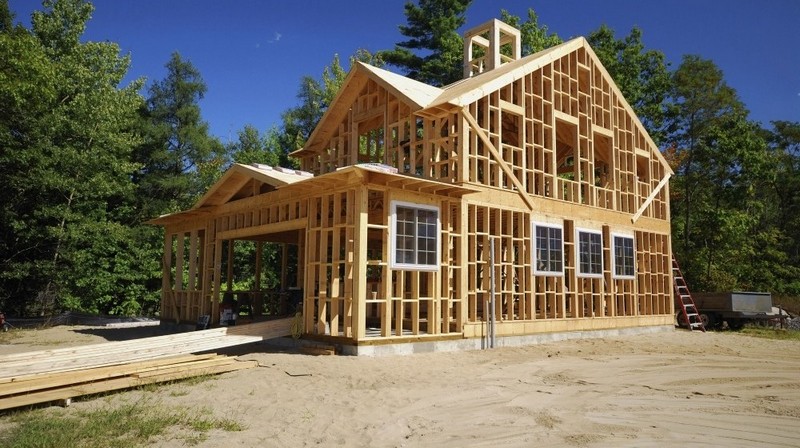

Шаг установки и сечение стоек

Угловые стойки должны быть 150*150 мм или 100*100 мм в зависимости от нагрузки и требуемой ширины утеплителя. Для одноэтажного каркасного дома достаточно 100 мм, для двухэтажного — не менее 150 мм. Промежуточные стойки по глубине такие же, как угловые, а их толщина — не менее 50 мм.

Шаг установки стоек выбирается с учетом нагрузки, но реально его чаще подбирают исходя из ширины утеплителя. Если утеплять будете минеральной ватой в рулонах или матах, предварительно узнайте реальную ширину материала. Просвет между стойками должен быть на 2-3 см меньше, чем ширина утеплителя. Тогда отходов почти не будет, зазоров и щелей, через которые уходить будет тепло — тоже.

Плотность установки утеплителя в каркасниках — основной момент, ведь только он будет служить защитой от холода. Малейшее нарушение приведет к тому, что в доме будет холодно. Потому к подбору утеплителя и его установке необходимо отнестись с полным вниманием.

Евгений Филимонов Задать вопрос Крепление стоек возможно несколькими способами: деревянными нагелями, с врубкой или на уголки. Врубка в доску нижней обвязки должна быть не более чем на 50% ее глубины. Уголки крепятся с двух сторон.

Крепление нагелями — старая технология, но сложная в исполнении: выстругивают длинные нагеля, наискосок через стойку и брус нижней обвязки сверлят отверстие, в него вбивается деревянный шип, излишки которого обрезаются.

Он хорошо работает, если древесина используется сухая. Если нет — возможно усыхание и потеря жесткости крепления. Установка на усиленные уголки намного проще.

По канадской технологии балки, к которым крепятся окна и двери, делают двойными. Нагрузки тут больше, следовательно и опора должна быть мощнее.

Этапы строительства

Несколько этапов проводят в порядке, предусмотренном технологией и традициями:

• Подготовка столбов, обработка антисептиком и гидроизоляция.
• Расчистка участка под дом.
• Бурение свайных отверстий вручную мото буром или вызов специалистов.
• Засыпание слоя песка на дно отверстий.
• Установка столбов и бетонирование, засыпка гравием.
• Спиливание лишней древесины на сваях, выравнивание.
• Гидроизоляция верхней поверхности — свайного торца.

Подготовка столбов

Сваи под деревянный фундамент берут с нижней части дерева, пилят одинаковые куски и ошкуривают. Тщательно убрать кору важно еще потому, что в ином случае будет потеряно значительно больше пропитки. Поверхность должна стать как можно более гладкой.

В идеале столбы подбираются заранее, из зимнего сухого леса, и просушенные чем более, тем лучше. Самые мощные шпалы ставят под углы, несущие стены. Обработка делается путем обжига, как в старое время, или антисептиком, добавляется гидроизоляция.

Первый метод, обжигание — проводится до угольной корки. Для этого зажигается костер (горелка), заготовка в нем постепенно переворачивается, тщательно прожигается. Полностью надо прожечь часть сваи, которая попадет под землю, и поверхность выше уровня земли на 20 — 25 см. Раньше перед обжигом наносили глину, и сегодня это не повредит. В момент горения важно не допустить сильного пережигания. Слой угля не должен превышать 2 см. На последней стадии требуется просмолить стул. Или обработать битумом (битумной мастикой).

Защита антисептиком выполняется нанесением жидкости кистью в 2 или более захода. Она дает очень маленький слой защиты, но при сухом грунте фундамента хватит надолго. Водные химические растворы можно приготовить самому:

1. 5 л кипятка смешать с 50 г борной кислоты, добавить 950 г пищевой соли, при постоянном помешивании получить единую массу. Этим веществом можно покрывать будущий фундамент из деревянных шпал.
2. Народный рецепт — глиняная паста из просеянной глины, которая получается путем смешивания с водой.
3. Химические растворы, продающиеся в хозяйственных магазинах. Это железный купорос, цинк хлористый, аммоний кремнефтористый и подобные.
4. Пропитка масляная или алкидная, которую подбирают по рекомендации на этикетке. Сюда же добавим антисептик, его можно применить совместно с пропиткой.

В дополнение к раствору пропитки делается гидроизоляция — обертывание толстым рубероидом без приклеивания, чтобы при промерзании грунта наш столб не повредился. Если жилище планируется на возвышенности, а фундамент деревянные стулья поставлен в сухом грунте; если, во — вторых, надежно отводятся ливневые потоки, и под дом не попадает влага, то сваи прослужат максимально долго.

Обжиг деревянной сваи, которую опускают в землю, позволит получить сантиметры защищенного слоя древесины. А антисептик впитывается лишь на несколько миллиметров.

Дальнейшие действия

Первым делом для подготовки фундамента мы должны выяснить, сколько требуется бурить ям, на какую глубину. Это зависит от проекта дома и снова от грунтов. В ямы опускают готовые и обработанные столбы, которые берут из нижней части дерева. Диаметр — от 200 мм.

Сама яма под столб должна быть толще его в 1,5 раза. Чтобы морозное пучение не повредило фундаменту, нашу сваю можно обмотать рубероидом или прочной пленкой. Примерзания грунта к свае в этом случае не произойдет, и она останется невредимой.

Если решено использовать опору, то в качестве нее выпиливается крестовина с выемкой. Предварительно в земляные отверстия засыпают слой песка высотой примерно 20 см и утрамбовывают. Столб надежно закрепляется на опоре скобами или иными средствами, опускается на слой песка и утрамбовывается.

Саму опору необходимо обработать выбранным способом: обычно это антисептик и гидроизоляция битумными мастиками. Как это сделать, описано в разделе «Подготовка столбов». Каждая свая может бетонироваться на 20 и более см или целиком, остатки ямы засыпаются щебнем.

Закладывают столбчатый фундамент своими руками на глубину 500 — 1550 мм. Внутреннему столбу подойдет глубина от 50 см, на него меньше нагрузки. А столбы под стены должны закладываться минимум на 75 см. После выставления по уровню, бетонирования и засыхания свай отпиливают лишнее сверху, выравнивая каждую по единой плоскости, на которую ляжет дом. Убедившись, что сваи выровнены, проводят последнюю обработку верхнего торца антисептиком и прикрывают их сверху кусками толстого рубероида.

Полезные советы и сфера применения

Мелкозаглубленный столбчатый фундамент является отличным вариантом для возведения легковесных построек, которые создают минимальное давление на грунт.

При монтаже бань и сараев можно не усиливать опоры арматурой и не подсыпать перед их установкой бетонную подушку.

Блочная основа не подходит для строительства тяжелых, а тем более многоэтажных домов, высота и размеры которых достаточно внушительны. Она не нуждается в укладке гидроизоляционного материала, поэтому идеально подойдет для возведения хозблоков. Для создания основы каркасных домов лучше отдавать предпочтение асбестовым или металлическим трубам, однако нельзя забывать об их армировании и бетонной подушке.

Ростверковый столбчато-ленточный фундамент достаточно сложен в реализации, так как состоит из двух различных этапов, кардинально отличающихся между собой. Изначально в пробуренные скважины устанавливаются столбы и укрепляются арматурой. Если правильно выполнить этот процесс, то каждая свая способна выдержать нагрузку в 10 т. Затем приступают к заливке ленточной основы, на которую и будет опираться будущая постройка. К слову, возводить стены можно будет не ранее чем через месяц, после того как раствор высохнет и монолитный слой приобретет необходимую прочность.

Столбчато-ленточный тип

Чтобы избежать ошибок и неприятностей в процессе работы, а технология строительства была полностью соблюдена, специалисты советуют уделить особое внимание анализу и расчетам, а именно:

Если вы стали обладателем участка с пучинистой почвой, новострой желательно ввести в эксплуатацию за один сезон, иначе он может деформироваться в холодное время года.

Начинать строительство лучше по весне, когда грунт полностью оттает, да и проводить работы будете в теплый сезон. В ходе их проведения следите за тем, чтобы в траншею не попала вода.

Очень надеемся, что наш материал помог вам разобраться в строительстве основ под дома, бани, беседки, вы отметили для себя все плюсы такой конструкции и теперь сможете возвести опорно столбчатый фундамент своими руками.

Возможные ошибки

Во время монтажа могут быть нарушены некоторые нормы и допущены ошибки:

• Неправильно рассчитанная глубина заложения столбов;
• Заглубление опорных столбов на разную глубину;
• Неправильный расчет нагрузки, при котором давление на столбы неравномерное;
• Низкое качество строительных материалов;
• Неверное определение типа грунта;
• Ростверк устанавливается на непросохший фундаментный столб.

Чтобы этого избежать, необходимо скрупулезно отнестись к подготовительному этапу строительства и строго следовать технологии.
