Возведение столбчатого фундамента своими руками для каркасного дома

Система столбов

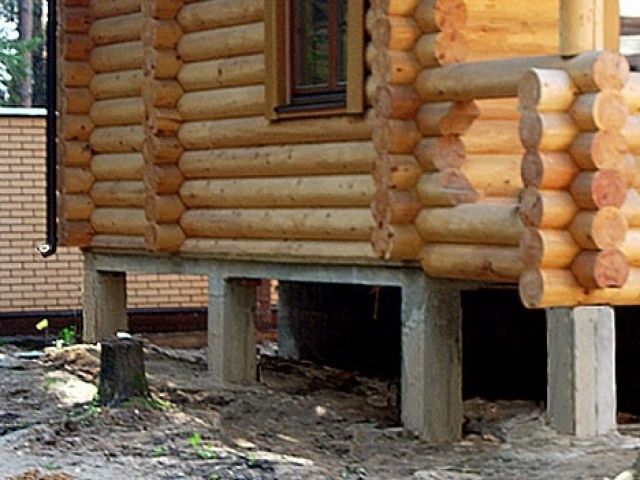

Столбчатым фундаментом принято называть систему столбов, работающую, как единая конструкция. Располагаются столбчатые опоры в точках сосредоточенной нагрузки сооружения: под углами, пересечениями стен, под несущими простенками.

Для создания условий устойчивости и цельности фундамента, во избежание опрокидываний и смещений опор, между ними устраивается ростверк, иногда определяемый, как обвязочная или рандбалка.

Усреднённые нормы

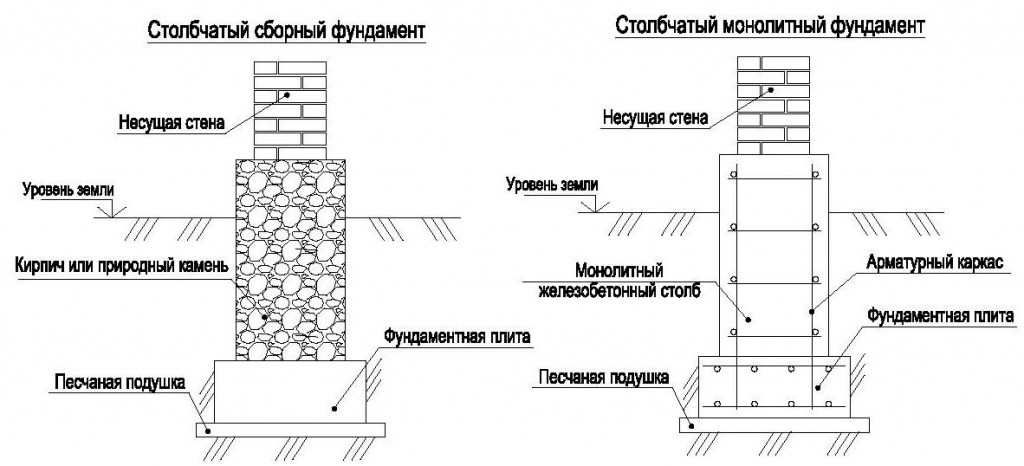

Самый распространённый вариант столба фундамента – монолитный. Часто для каркасного строения не производят детализированный расчёт нагрузок, а столбы фундамента устанавливают с промежутком от 1,5 до 2,5 м.

Каркасный дом относительно лёгок, поэтому такой усреднённый норматив часто бывает ещё и с большим запасом.

Но иногда дешевле установить 5-7 лишних столбов, чем заказать у проектировщиков расчёт количества опор-фундаментов.

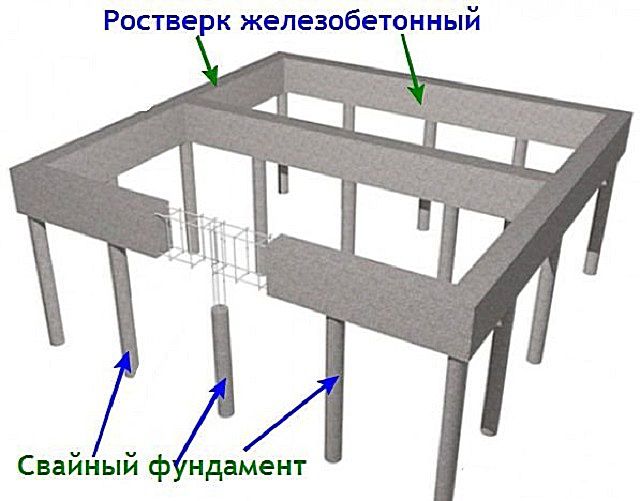

Ростверк

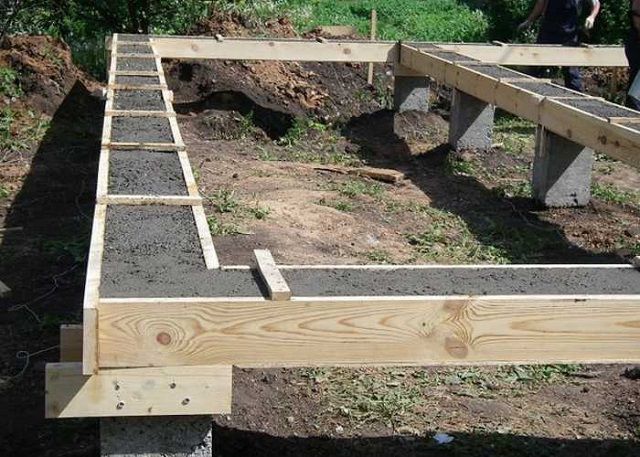

При расположении столбов с интервалом до 2,5 м они связываются между собой армированной перемычкой, называемой ростверком.

Следует учитывать, что в конструкцию ростверка не входят фундаменты крыльца или лёгкой веранды и террасы, так как нагрузка от крыльца несоизмерима с нагрузкой от стен. Фундаменты лёгких пристроек возводятся отдельно и разделяются с основной конструкцией деформационным швом.

При шаге между опорами более 2,5 м ростверк, называемый в таком варианте рандбалкой, усиливается: увеличиваются сечение и армирование, могут быть использованы готовые железобетонные изделия либо металлический швеллер и двутавр.

СТОЛБЧАТЫЙ ФУНДАМЕНТ СВОИМИ РУКАМИ

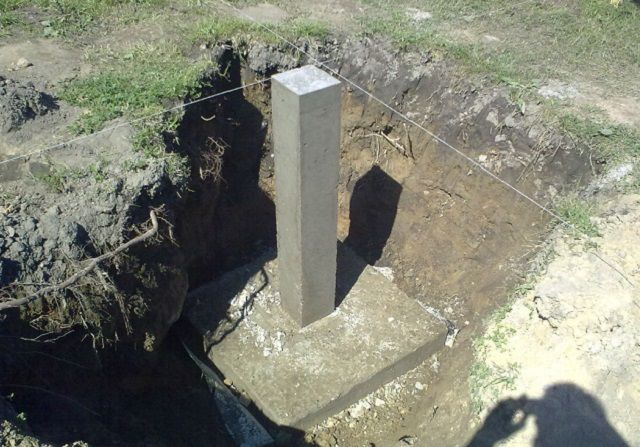

Приступим к устройству лунок. Мы свои сделали садовым буром с диаметром шнека 13 см.

Для нашей постройки этого размера оказалось достаточно. Столбчатый фундамент обычно делают на глубину ниже точки промерзания, чтобы подвижки грунта при низких температурах его не повредили. Мы сделали 6 лунок глубиной 1,2 м.

Дальше насыплем в ямки слой песка высотой примерно 10 см и хорошо его утрамбуем.

Так как сверху столбчатого фундамента мы сделаем обвязку будущей постройки брусом, то для дальнейшего облегчения работ необходимо выровнять столбы по уровню. Для этого на каждую лунку мы изготовим индивидуальную опалубку из досок в форме квадрата с длиной стороны 20 см. Измерив уровень грунта, определим высоту каждой опалубки. Все 6 столбиков должны быть в одной плоскости. Проверим поочерёдно все конструкции с помощью строительного уровня, переставляя его с одной на другую.

Чтобы сделать гидроизоляцию бетона, в каждую лунку вставим по куску рубероида, свёрнутого в трубочку.

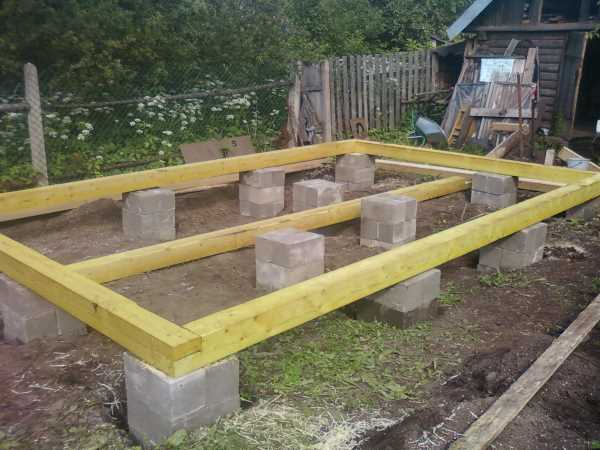

Для прочности строения нужно будет закрепить брус на столбчатом фундаменте. Для этих целей мы взяли шпильку диаметром 12 мм и болгаркой отрезали 6 кусков длиной 25 см. Этого размера будет достаточно для крепкого соединения конструкции.

Теперь всё готово для заливки столбчатого фундамента своими руками. Приготовим раствор, взяв 1 часть цемента и 4 части песка. Добавим в ёмкость воды и всё тщательно перемешаем. В качестве наполнителя возьмём 4 части щебня.

Полученным раствором заполним первую лунку и вставим в неё шпильку. 15 см шпильки воткнём в бетон, 10 см оставим на поверхности. Установим её строго вертикально.

Тоже самое повторим и для пяти оставшихся лунок. Шпильки нужно вставлять в раствор на одной линии, чтобы удобней было крепить обвязку.

Основную работу мы сделали. Через пару дней, когда раствор схватится, опалубку можно будет разобрать. Столбчатый фундамент, сделанный своими руками, готов.

Ещё через несколько дней можно будет сделать обвязку фундамента брусом и продолжить строительство постройки. Но это уже совсем другая история.

Типы столбчатого фундамента

Если ваше строительство не предполагает использования «тяжелых материалов», свайная конструкция позволит вам существенно сэкономить не только по деньгам, но и по времени. Кроме того, существует и большое разнообразие материалов, из которых он может быть сделан. В частности, к таковым относятся:

• бетон;
• бутобетон;
• бут-плитняк;
• кирпич;
• естественный камень.

В принципе, для возведения основания подобного типа можно воспользоваться и деревом, но делать этого не рекомендуется. Древесина – материал весьма ненадежный и подверженный влиянию внешней среды. Если вы решили сделать столбчатый фундамент своими руками, используя доски, не забудьте произвести их обжиг и обработать против гниения. Только в таком случае, дерево сможет стать надежной основой для дома или другого строения.

Гораздо чаще используют либо бетон, либо кирпич. Но при этом следует помнить, что второй материал также обладает определенными недостатками, в частности:

1. Трудоемкость процесса.
2. Плохая реакция фундамента на движение грунта.
3. Необходимость приобретения прожженного кирпича.

Итак, если вы определились с материалом и глубиной заложения, самое время перейти непосредственно к процессу. Как же сделать столбчатый фундамент своими руками? Как это делается

Как и при любом другом строительстве, первый этап – подготовительный. В первую очередь с территории строительства необходимо убрать весь мусор, растительность и разровнять грунт. Если на площадке, где будет находиться будущая основа вашего дома, находится глинистая почва – необходимо провести подсыпку гравием. После этого вам понадобится произвести расчет нужного количества свай и разметить участок, наметив места, где будут находиться эти самые сваи. В этих точках нужно заранее выкопать отверстия для них.

Как только подготовка будет завершена, самое время приступить к созданию опалубки для фундамента. Опалубка бывает двух видов:

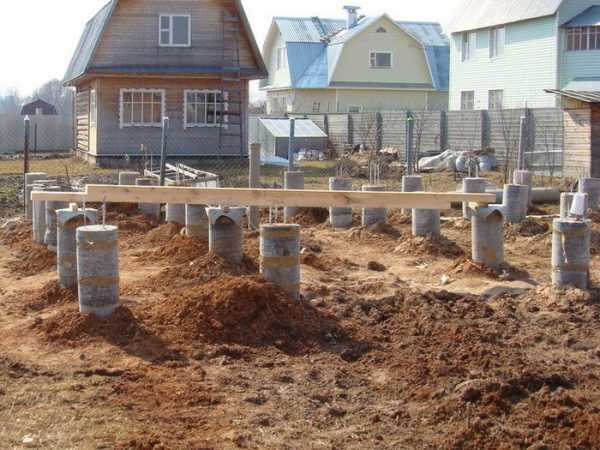

При использовании второго способа можно использовать только те трубы, диаметр которых превышает 10 сантиметров.

Армирование – следующий шаг на пути к созданию качественного столбчатого фундамента. Озаботьтесь, чтобы на строительной площадке в необходимом количестве были припасены прутья, сечением 12-14 мм. Они устанавливаются вертикально и связываются с перемычками при помощи проволоки. Обратите внимание: для того чтобы столбы можно было удобно связать с ростверком, верхняя часто арматуры должна быть выше уровня столбов хотя бы на 15-20 см.

Заливка бетоном. Проводя данную процедуру, обращайте внимание на то, чтобы под слоем бетона не оставалось воздуха. Тщательно трамбуйте раствор, прокалывайте образовавшиеся «карманы» арматурой или разравнивайте при помощи вибратора. Кроме того, следует помнить о том, что заливка должна проходить одномоментно. В противном случае могут образоваться швы, которые негативно скажутся на прочности конструкции. Не забудьте и о гидроизоляции. Если участок, на котором ведется строительство, находится на влажном грунте – лучше воспользоваться двойным слоем рубероида. В ином случае вполне хватит и одного.

После того как фундамент будет залит, необходимо прикрепить ростверк. Для этого вам придется повторно сделать опалубку и связать арматурный каркас. Как только эти работы будут готовы – производится заливка бетоном, которую следует выполнить с соблюдением тех же правил, что и при заливке фундамента. После ее завершения производится забирка, которую, как правило, делают из кирпича. Не забудьте оставить несколько отверстий, необходимых для вентиляции и в местах подводки коммуникаций.

Если у вас под рукой есть трубы, и вы хотите сделать столбчатый фундамент своими руками с их использованием – это вполне реально. В таком случае последовательность действий следующая:

1. Бурение отверстия необходимой глубины.
2. Установка трубы. Ее диаметр должен быть несколько меньшим, чем диаметр ямы.
3. Фиксирование и засыпка грунта в полость между трубой и стенкой ямы.
4. Заливка внутреннего пространства трубы бетоном. Ее нужно заполнить на 1/3, а затем слегка вытянуть.
5. Повторная заливка, но теперь незаполненное пространство не должно превышать 10-15 см сверху.
6. Трамбовка смеси и установка внутрь арматурных прутьев.

Как видим, столбчатый фундамент своими руками сделать не так и сложно, как это могло бы показаться. Если вы хотите наглядно посмотреть пошаговый процесс создания – желательно просмотреть видео, где специалист ответит на все ваши вопросы. Сама по себе процедура при грамотном расчете не представляет собой никаких сложностей, и поставить такой фундамент для своего дома может как профессионал, так и просто хороший хозяин.

Расчет столбчатого фундамента, схемы и чертежи

Первоначально необходимо провести полноценный расчет и составить проектную документацию. Лучшим решением будет не делать этого самому, а доверить данный вопрос специалистам.

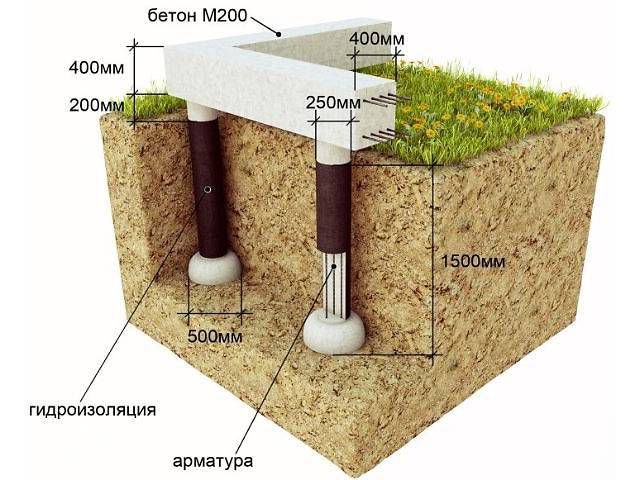

Примерная схема столбчатого фундамента выглядит следующим образом:

Изначально проводится полноценный расчет фундамента, который в конечном итоге позволит высчитать количество необходимых столбов, их размеры, глубину, а также места установки.

Для получения максимально точных данных понадобиться полноценно исследовать грунт, узнав его тип, уровень промерзания и прочие его характеристики. В случае проведения подобного расчета самостоятельно, рекомендуется использовать онлайн калькуляторы.

Все данные, полученные во время проведения исследования и расчетов, заносятся в проектную документацию.

Итак, пришло время рассмотреть непосредственно технологии возведения столбчатого фундамента

Расчет столбчатого фундамента

Возведение столбчатого фундамента начинается с расчета. Скорее всего, для самостоятельного выполнения расчетов понадобится программа типа «Фундамент» или какая-либо другая, которую можно найти в интернете и бесплатно скачать. Для работы с такими программами понадобятся следующие параметры:

• Глубина залегания фундамента и его армирования.
• Местоположение будущего строения.

Проект каркасного дома на столбчатом фундаменте, созданный в трехмерной программе

Технология строительства фундамента со столбчатыми опорами требует также и дополнительных данных:

• Приблизительный вес строения, включая вес его предполагаемого интерьера и обстановки.
• Общий вес собственно фундамента.
• Сезонная нагрузка (ветер и снежный покров).
• Разновидность грунта и его свойства.
• Уровень промерзания почвы и средняя температура в зимний сезон.
• Уровень залегания грунтовых вод с учетом его сезонных колебаний.

В результате произведенных расчетов будут получены следующие значения, необходимые для устройства столбчатого фундамента:

• Минимальное количество столбов.
• Площадь сечения столбов и их размеры.
• Величина несущей способности столбов.

Схема обустройства гидроизоляции из рулонных материалов для опорных столбов

Классификация фундамента на столбах для каркасных зданий

Форма опор может иметь два вида:

• Прямоугольные или квадратные опоры;
• Столбы с круглым сечением.

Изготавливаться опоры для фундамента под каркасное сооружение может также с различных материалов. Так, столбы изготавливают из:

• Бетона;
• Бутового камня;
• Бутобетона;
• Кирпича;
• Блоков.

В зависимости от выбранного материала изготовления, возводить опоры для фундамента возможно несколькими способами:

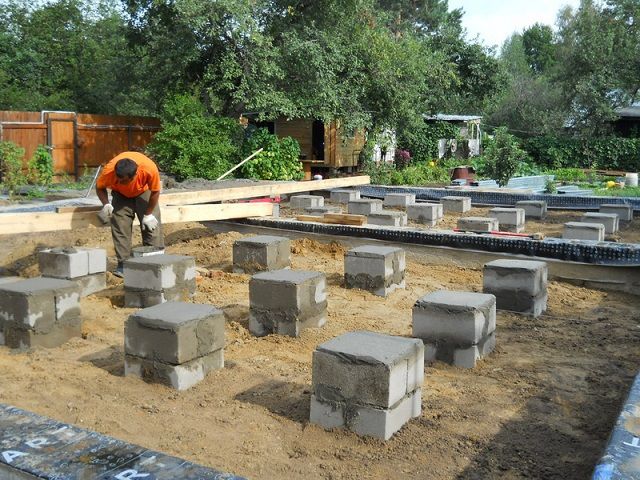

• Из блоков, кирпича или камней изготавливают модульные (сборные) столбы. Отличается высокой скоростью возведения, дорого стоит и является несколько уязвимым, т.к. имеет большое количество швов между отдельными элементами по всей площади;

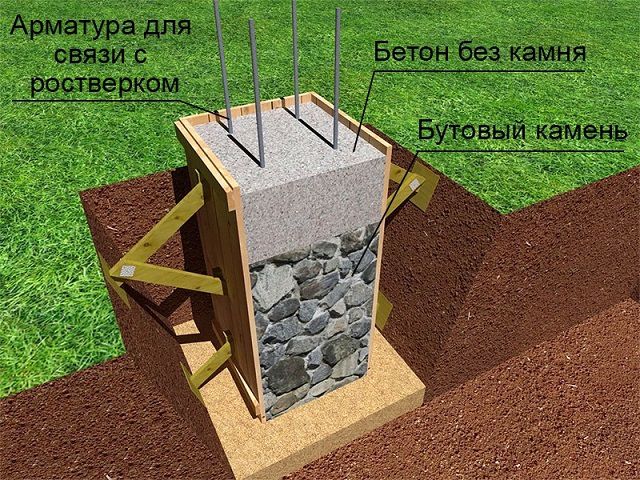

• Монолитные опоры получают путем заливки бетонной смеси в заранее смонтированную форму, роль которой чаще всего играет деревянная опалубка.

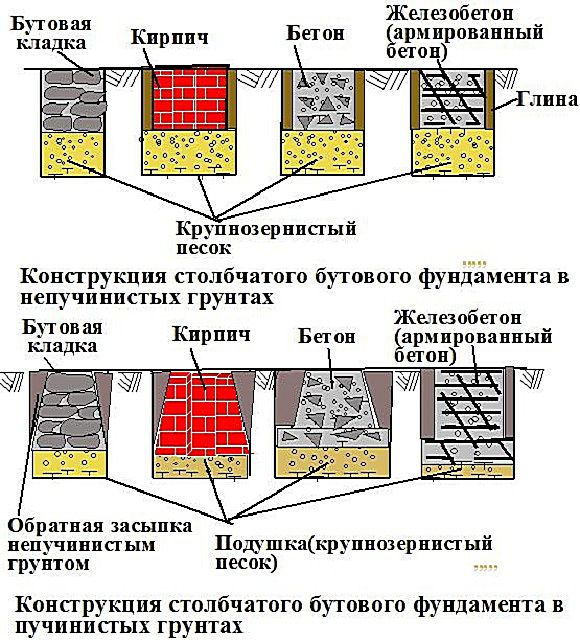

В грунт опоры закладываются на различную глубину, поэтому столбчатый фундамент классифицирую еще и по данному критерию. Рассмотрим их:

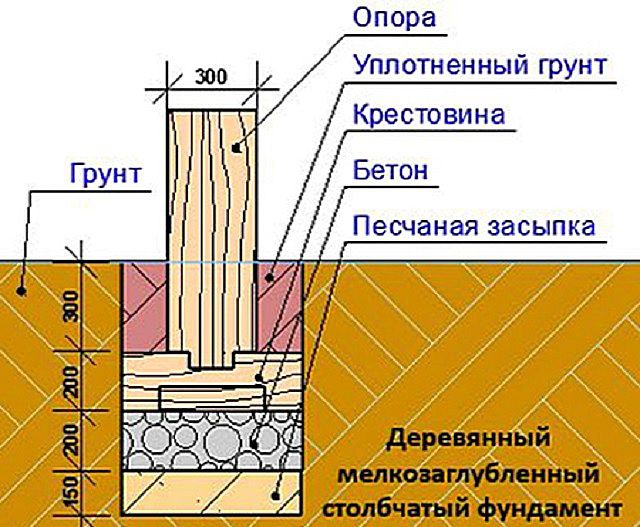

• Незаглубленный столбчатый фундамент. Подошва опор у данного типа располагается на подушке из песка и щебня. Это самый экономичный и быстро возводимый вариант фундамента на столбах, однако подходит лишь в том случае, если вся конструкция здания имеет малый вес, а само возведение происходит на непучинистых грунтах.
• Малозаглубленный (мелкозаглубленный) фундамент на опорах. В данном случае столбы внедряют в грунт на глубину в 50-70 см., 50% из которых занимает подушка из песка и гравия. Хороший вариант при строительстве основания на слабопучинистых грунтах.
• Заглубленный. Тип основания на опорах, при которых столбы углубляются в грунт на уровень его промерзания и ниже в зимний период времени. Как вы уже поняли, заглубленный столбчатый фундамент целесообразно использовать при возведении каркасного дома на пучинистых грунтах (глина, суглинок). Их минут в высокой стоимости.

Выше уже говорилось о том, что возможен вариант строительства основания на опорах с применением ростверка, и без него. Ростверк служит для объединения всех опор столбчатого фундамента в цельную конструкцию. Кроме этого он гарантирует равномерное распределение нагрузки на все несущие элементы фундамента. Однако стоит понимать, что строительство ростверка потребует дополнительных финансовых трат и времени.

В связи с этим при возведении небольших каркасных конструкций использование ростверка нерационально, и сооружение монтируют непосредственно на столбы поверх гидроизоляционного слоя. Правда в таком случае есть риск нарушения целостности всей конструкции вследствие горизонтальных сдвигов верхних слоев земной коры. Любой из перечисленных видов фундамента прекрасно подходит для организации надежной опоры под каркасный дом, но при этом имеет свои индивидуальные особенности, которые следует учитывать при его выборе.

Расчет опорных столбов своими руками

Расчёт столбчатого фундамента осуществляется на основании информации, полученной в результате инженерно-геологических изысканий и из нормативных источников:

1. Данные о структуре грунта и уровне залегания грунтовых вод.
2. Несущая способность грунта – СП «Основания зданий и сооружений».
3. Глубина промерзания – СП «Строительная климатология».
4. Совокупный удельный вес строительных конструкций – СП «Нагрузки и воздействия».

Важно! Для определения типа почвы на строительном участке настоятельно рекомендуется привлечь специалистов, так как эта информация является ключевой для выбора расчетных данных из нормативов.

Для самостоятельного изучения геологии участка необходимо определить структуру поперечных разрезов почвы. Для этого в разных частях участка выкапывают шурфы (в зависимости от площади участка – от 3 до 7шт.). Их глубина должна быть больше на полметра, чем нижний край подушки основания опорного столба. При обнаружении влагосодержащего горизонта столбчатый фундамент заменяется свайным.

Алгоритм самостоятельного определения типа грунта для подбора расчетного сопротивления

Со дна шурфа берется образец породы и слегка разминается, чтобы раздавить большие куски.

• консистенция рассыпчатая, чувствуется много песка, невозможно скатать комок – это песчаный грунт;
• комок образовался, но быстро рассыпается – супесь;
• комок образовался, но рассыпается под незначительным нажатием – легкий суглинок;
• образуется неплотный, быстро рассыпающийся комок, слегка шелковистый или мыльный на ощупь – пылеватый суглинок;
• комок породы плотный, вязкий, если потереть его поверхность, то она становится блестящей – глина;
• если в плотном вязком комке чувствуются вкрапления песка – опесчаненная глина;
• если из породы можно скатать колбаску – тяжелый суглинок.

В соответствии с типом грунта, определённым в результате геологических изысканий, подбирается его расчетное сопротивление из таблицы норматива СП :

Необходимо учесть, что данные приведенные в таблице справедливы при воздействии нагрузок на грунт на глубине 1,5 м. Заглубление подошвы фундамента на каждые 0,5 м увеличивают показатель сопротивления грунта на 40% (в 1,4 раза).

Подсчет весовых нагрузок на основание

Для определения нагрузки на столбчатый фундамент для каркасного или иного облегченного дома необходимо суммировать вес:

• строительных конструкций;
• инженерного оборудования;
• снеговой нагрузки;
• бытовых вещей.

Совокупный удельный вес строительных конструкций берётся из норматива СП :

Расчет площади и количества столбов фундамента

При составлении предварительного плана сооружения необходимо указать минимальное количество опор из расчёта по одному столбу на углах здания, в местах пересечения стен, на прямых отрезках с шагом 1,5-2,5 м.

Общепринято, что оптимальная площадь сечения столба для капитального дома находится в диапазоне 250-600 мм. Исходя из этой величины, подбирается фактическое количество опорных столбов, таким образом, чтобы они равномерно распределяли весовую нагрузку от всего здания.

В качестве исходных данных принимаем:

• опорно-столбчатый фундамент из бетонных блоков квадратного сечения;
• тип грунта строительного участка – суглинок (R0=3,5 кг/см2);
• глубина промерзания — 1,2 м.

Общая карта глубины промерзания грунтов:

Зачем нужна глубина промерзания? Согласно нормативам нижняя часть опорной плоскости столбчатого фундамента должна находиться ниже уровня промерзания не менее чем на 30-40 см. Следовательно, при глубине промерзания грунта 1,2 м ориентировочная высота подземной части столба составит 1,5 м.

Принимаем площадь сечения бетонного фундамента минимальной – 400×400 мм (1600 см2). При сопротивлении грунта 3,5 кг/см2. Один столб фундамента должен испытывать максимальную нагрузку не более:

1600×3,5=5600 кг=5,6 т, (1)

Для расчёта общей весовой нагрузки необходимо суммировать значения масс и параметров:

• фундамента, включая ростверк;
• наружных стен и внутренних перегородок.
• плит цокольного и чердачного перекрытий;
• стропильной системы;
• кровельных материалов;
• снеговой нагрузки;
• эксплуатационных нагрузок на каждом этаже.

Указывать точные нагрузочные значения от перечисленных элементов не имеет смысла, так как у каждого будут индивидуальные данные в зависимости от особенностей конкретной постройки. Для примера, пусть суммарный вес кирпичного дома 70 т.

Используя результат формулы (1), получим:

70000/5600= 12,5=13 столбов, (2)

С коэффициентом запаса прочности 1,4 выйдет 18 шт. Также можно выполнить расчёт по формуле общей (суммарной) площади основания.

где:

• S – суммарная площадь опор фундамента;
• 1,4 – коэффициент запаса прочности;
• P – совокупный удельный здания;
• R0 – сопротивление грунта.

Критерии выбора столбчатого фундамента

При решении вопроса о том, какой фундамент выбрать, необходимо учесть множество факторов. Выделим основные параметры, которые помогут принять решение в пользу устройства столбчатых фундаментов:

1. Невысокая стоимость и низкие трудозатраты по сравнению с устройством ленточного фундамента. Экономный расход строительных материалов. От общего бюджета на строительство столбчатый вариант займет только 18%, в то время как ленточный – 30%.
2. Несущая способность. Столбчатый фундамент создает точечное давление на грунт, поэтому, при равномерно распределенной нагрузке на опоры он работает лучше ленточного. Благодаря этому возможно увеличение нагрузки на ¼ без соответствующего увеличения площади поперечного сечения столбов. Однако при строительстве дома из тяжелых материалов: железобетонных блоков или панелей, кирпича, такой вариант не подходит.
3. Готовность остаться без подвала. Если в планах застройщика подвал отсутствует, то вариант с фундаментом на столбах вполне приемлем. В противном случае придется остановить свой выбор на ленточном варианте.
4. Устройство столбчатого фундамента не требует привлечения строительной техники. Все работы можно выполнять вручную и даже одному человеку.

Прежде, чем сделать столбчатый фундамент своими руками, следует определиться, какой тип конструкции лучше всего подойдет в данных условиях. Если сравнивать столбы из кирпича и металлические сваи винтовые цена, которых намного дешевле, то по надежности выигрывает все же кирпичное основание, поскольку металл подвержен коррозии, однако его можно оцинковать, тогда такой вид фундамента служит от 50-100 лет. Винтовые сваи не используются на хрящеватых и скальных грунтах.

Тип стен (из кирпича, блоков и т.д.) создают нагрузки на конструкции ростверка и самих опор. Учитывать это необходимо при решении использовать трубы в качестве фундамента. Сделать конструкции стен более легкими можно используя арболит или пенобетон. Заливка бетона в асбестные трубы – экономный и удобный вариант.

Технология строительства

Устройство столбчатого фундамента состоит из несколько этапов

1 – проектирование

Разработать проект столбчатого фундамента можно самостоятельно (при наличии информации о типе почвы), но лучше обратиться к специалистам.

Расчёт и проектирование подразумевают учет факторов:

• рельеф местности. Определяет высоту столбов;
• вес здания. Позволяет определить количество столбов исходя из их характеристик, сообщаемых столбу материалом;
• общая длина несущих стен и их ширина. Опоры устанавливаются по их периметру, а ширина стены определяет ширину столба;
• временная нагрузка, создаваемая ветром и снегом (данные из СП );

Карта ветровой нагрузкиКарта снеговой нагрузки

Упростить расчет можно благодаря применению специальных программ, например, «Фундамент».

Пример проекта

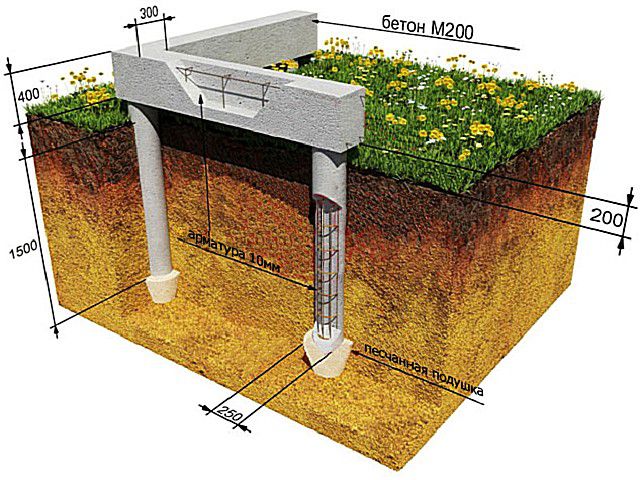

Схема расположения столбов для фундамента на чертеже

Что содержит проект?

• габариты и площадь сечения столба;
• число опорных столбов;
• несущая способность столба.

Опорные колонны устанавливаются по периметру несущих стен, по углам, в местах пересечения несущих стен. Шаг установки составляет 1,5-2 метра, но может быть уменьшен при значительном весе строения.

При наличии пучинистого грунта следует нивелировать его негативное воздействие на опорные колонны. Для этого следует продумать конструкцию самого столба. Традиционно увеличить его сопротивляемость силам пучения помогает устройство пятки – расширенной нижней части. Сечение пятки в два раза больше сечения столба, а высота равна одной трети его высоты.

Высота столба определяется типом фундамента (заглубленный, мелкозаглубленный, не заглубленный) и уклоном. Согласно рекомендациям СНиП, длина столба варьируется с учетом естественного уклона местности.

Схема расположения опор на наклонном участке

2 – подготовка участка

Порядок подготовительных работ:

• разметка участка;
• очистка участка от строительного и другого мусора;
• удаление почвы в месте размещения столба (на штык лопаты);
• копание (бурение) ям под столбы. Если на участке слабый грунт и глубина ямы более чем один метр, в них делают откосы. При монтаже бетонных столбов (монолитных), яма должна быть больше расчетного размера опоры, чтобы удобно было выполнять демонтаж опалубки.

Примечание. Глубина ямы превышает длину столба на 150-250 мм. Запас нужен для устройства подушки.

• обустройство подушки из песка и щебня с трамбованием. Толщина песчаного и щебневого слоя должна быть одинаковой.

3 – монтаж столбов

Технология установки опорных столбов зависит от материала, из которого они изготовлены. Детально этот этап представлен в таблице

Установка столбов для фундамента дома

4 – монтаж ростверка

Ростверк монтируется не всегда, однако, он позволяет сделать основание более надежным.

Из чего можно сделать ростверк:

• металл. Металлический ростверк обычно устанавливается на стальные опорные столбы и приваривается к ним. Для сооружения используется двутавр или швеллер;

• дерево. Для этого используется обработанный брус 200х200 мм. В месте стыка бруса (сращивание по длине) и на углах по краям бруса формируют пазовые соединения. Брус укладывается на столбы, причем, место соединение брусьев обязательно должно лежать на столбе. Фиксируется брус к опорам с использованием саморезов.

• бетон. Для формирования бетонного ростверка требуется сооружение опалубки высотой 250-300 мм. Визуально это будет напоминать ленточный фундамент, приподнятый столбами над поверхностью почвы. Перед заливкой бетона в опалубку укладывают полиэтиленовую пленку, чтобы избежать протекания воды из бетона. Исключить прогибание нижней части опалубки можно путем установки под ней дополнительных временных опор. Бетонный ростверк армируется для усиления конструкции.

Ростверк металлический, деревянный, бетонный

5 – заполнение промежутков между столбами

В силу конструктивных особенностей, для свайных и столбчатых фундаментов характерно наличие пустого цокольного пространства между грунтом и нижней частью стен дома. Заполнение этого пространства выполняет двоякую функцию: закрывает подполье от сквозняка и тем самым снижает теплопотери. С другой стороны, выполняет декоративную функцию и защищает от биологической активности (из-за сырости может развиваться грибок, плесень и гниение древесины).

Забирка – это заполнение промежутков между опорными столбами фундамента (закрытие подпольного пространства).

Сделать забирку можно из разных материалов: кирпич, дерево, сайдинг, фиброцементные плиты и тд. Следует понимать, что сам по себе столбчатый фундамент – бюджетное сооружение, и кирпичная (каменная) кладка в промежутке между опорными столбами может обойтись дороже, чем само основание под дом. Оптимальный вариант – сделать забирку из досок.

В любом случае, в забирке предусматриваются вентиляционные каналы, которые на зиму закрываются, а летом открываются. В зависимости от площади основания, достаточно 2-4 отверстия с одной и другой стороны, диаметром 10-15 см.

Забирка для столбчатого фундамента

Фундамент опорно-столбчатый

Земляные работы

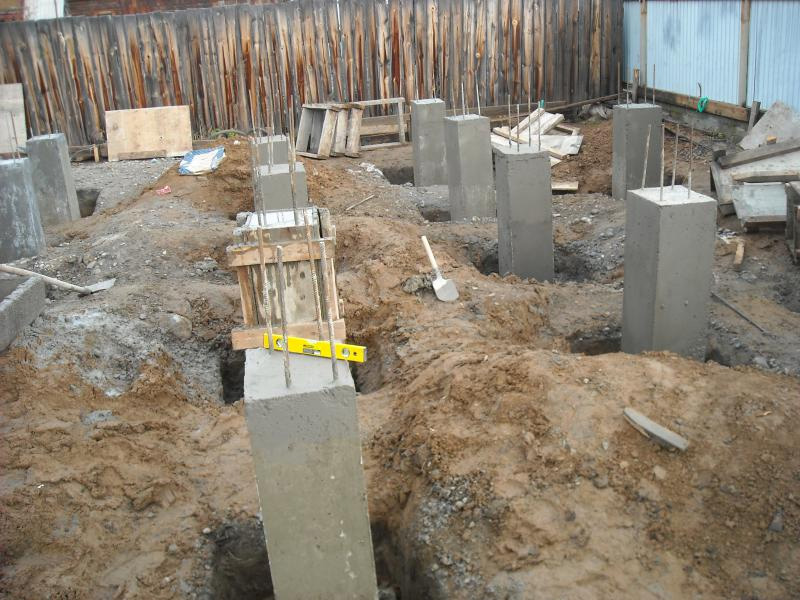

Процесс заливки

Разметка выполняется аналогично технологии предыдущего варианта столбчатого фундамента. Удаление плодородного слоя почвы производится на глубину 150-250 мм. Бурение скважин ведется по углам и на пересечениях стен на глубину 600 мм. Специалисты рекомендуют вырыть ямы прямоугольной формы в местах установки опор. На их дно заливают бетонный раствор слоем в 100-150 мм, который будет играть роль подушки. После застывания бетона можно начинать формирование столбов.

В качестве материала опорных столбов используем кирпич-железняк, который прошел термическую обработку. Ширина кладки составляет 380 мм, а высота выполняется на 350-450 мм выше поверхности земли.

При кладке кирпичей следует создавать замкнутый контур, который имеет внутри полость, наподобие колодца. В ней создается каркас из прутов арматуры, которая увязывается между собой. В укрепленное таким образом внутреннее пространство кладки заливается бетон.

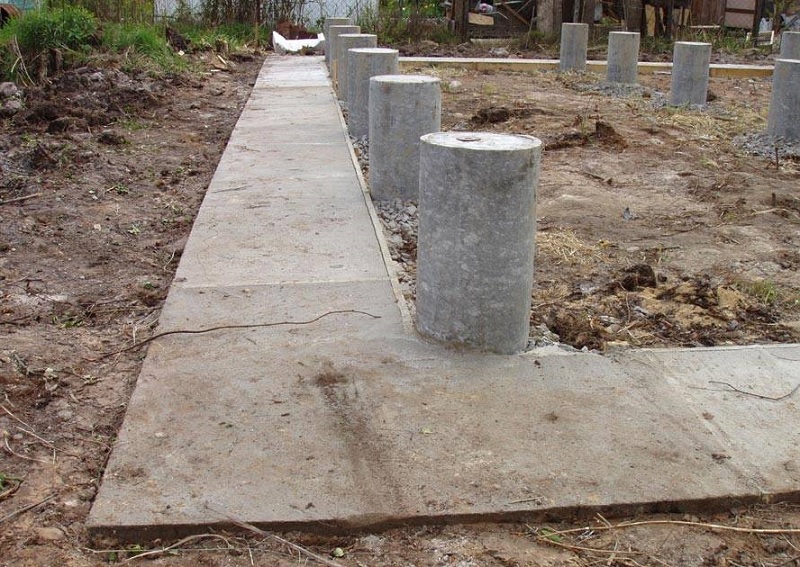

Строительство кирпичного столбчатого фундамента

Необходимо проконтролировать расположение опор. Важно, чтобы они были расположены на одном уровне. На застывших бетонных опорах создается слой гидроизоляции.

После засыпания траншей грунтом приступают к устройству ростверка. Для этого можно использовать деревянные рандбалки, которые располагают с опиранием на столбы. Между собой эти элементы фиксируются при помощи соединения типа шип-паз.

Конструктивные нюансы

Несмотря на то, что деревянная баня относится к лёгким строениям, на пучинистых грунтах лучше использовать заглублённый столбчатый фундамент

Все столбчатые фундаменты можно разделить на два вида:

• Заглублённые. Низ таких оснований должен находиться на 0,5-1 м ниже точки промерзания земли в регионе. Этот вариант подходит для глинистых почв, а также может применяться в условиях высокого стояния грунтовых вод.
• Мелкозаглублённые основания опускаются в землю на 0,4-0,7 м. Они подходят для почв с высокой несущей способностью.

Несмотря на то, что деревянная баня относится к лёгким строениям, на пучинистых грунтах лучше использовать заглублённый столбчатый фундамент. Всё дело в том, что в случае использования мелкозаглублённого основания при небольшом весе всего строения силы пучения будут воздействовать на основание сильнее, чем вес постройки. Это может приводить к деформации конструкции и образованию трещин.

В зависимости от используемого материала оптимальные значения сечения столбиков следующие:

• каменные столбы можно делать сечением не меньше 50-60 см;
• кирпичные столбики выкладывают сечением 380х380 мм;
• монолитные конструкцию заливаются размером 400х400 мм;
• деревянные столбы обычно делаются из брёвен диаметром не меньше 0,2 м.

Чтобы правильно определить габариты столбов, необходимо выполнить инженерный расчёт, при котором учитывают следующие показатели:

• вес всего сооружения;
• геологические условия и состав грунта;
• глубина промерзания почвы (дно столбов должно быть ниже этой отметки);
• высота стояния грунтовых вод и сезонные изменения этого уровня. Лучше всего, чтобы столбы не достигали УГВ.

Сооружение опорно-столбчатого фундамента

Рассмотрим все разновидности по отдельности с учетом используемых стройматериалов.

Возведение блочного фундамента

Ямы квадратного сечения выкопаны, в них надо сделать трамбованную подушку из песка толщиною 30 см. Этот размер выбирается не зря. Песок такой толщины выполняет дополнительно функции гидроизоляции. Через такой слой вода снизу не доберется до фундаментных столбов.

Теперь о сборке блоков:

1. В ямы, расположенные по углам постройки, укладываются по одному бетонному блоку. Их укладывают ближе к внешней стенке.
2. С помощью шнурки, натянутой между блоками, и уровнем, блоки выставляются в одной горизонтальной плоскости. Обычно под те, которые находятся ниже, подсыпают песок, приподнимая до требуемого уровня (до шнурки).
3. Рядом с уже уложенными блоками укладывают еще по одному так, чтобы оба элемента составляли единую верхнюю плоскость, расположенную точно по горизонту.
4. По натянутым шнуркам укладываются и выставляются промежуточные столбы.
5. После чего второй ряд блоков укладывается на кладочный раствор поверх первого ряда, только поперек, чтобы образовалась перевязь. Здесь последовательность точно такая же: собираются угловые элементы, натягивается шнурка между ними с выставлением по горизонтали, наращивание промежуточных столбов.

Если столбчатый фундамент сооружается из кирпича, то технология сборки ничем от предыдущей не отличается.

Кладку камней надо проводить с перевязью не только по вертикали, но и по горизонтали.

Заливка монолитного столбчатого фундамента

Есть два способа заливки, которые друг от друга отличаются наличием опалубки или отсутствием. Если на участке грунт плотный глинистый, то устанавливать трубы в подготовленные скважины нет необходимости. Кусок трубы потребуется только для формирования цокольной части (над грунтом). Важно – выставить трубы между собой по горизонту.

Делать это надо точно так же, как и при выставлении столбов из блочных материалов:

1. Для этого в скважину засыпается песок, трамбуется.
2. Кусок рубероида скручивается в трубку диаметром, равному диаметру скважины, куда и вставляется.
3. Сверху скважины устанавливается труба высотою, равной высоте внешней части опорного столба.
4. Внутрь можно установить армирующий каркас из арматуры. Если строение легкое, к примеру, беседка или летняя терраса, то армокаркас можно не использовать.
5. Производится заливка бетонного раствора с трамбовкой.
6. Через 28 дней фундамент можно нагружать.

Если на участке грунт мягкий (рыхлый), к примеру, с большим количеством песка, то в скважины лучше установить трубы. Их монтаж, выставление в горизонтальной плоскости, заливка бетонного раствора производятся так же, как и в предыдущем случае.

Заливка монолитных столбов в съемную опалубку

Это более сложный процесс, потому что связан со сборкой опалубки, которую через 7 дней после заливки бетона надо разобрать и удалить.

1. В подготовленные ямы засыпается песчаная подушка.
2. Собираются опалубки квадратного сечения из досок или плоских прочных материалов: фанера, ОСП, металлический лист, профнастил и прочее. Основное требование к конструкции – прочность, потому что заливаемый внутрь бетонный раствор будет давить на стенки опалубки своим весом.
3. Устанавливается армирующий каркас из стальной арматуры, которая по форме собой представляет клетку с шагом между стержнями в пределах 10-20 см.
4. Заливается бетон, который трамбуется.
5. Через неделю опалубку можно демонтировать, а нагружать опорные столбы можно через 28 дней. За это время бетон наберет свою марочную прочность.
6. После разопалубки столбы засыпаются грунтом с трамбовкой.

Пластиковые трубы

Один из самых экономичных материалов, обладающий рядом преимуществ. Столбчатый фундамент из пластиковых труб — наиболее простой и недорогой вариант.

• Доступность. Прекрасно подойдут стандартные канализационные трубы, не отличающиеся дороговизной.
• Отсутствие транспортных трудностей. Легкость материала и наличие в любом хозяйственном магазине облегчают доставку на объект личным транспортом.
• Простота операций по обработке. Разрезаются обычным инструментом, при монтаже не требуют дополнительных физических усилий.
• Не поддаются коррозии, гниению, температурным перепадам.

Рассмотрим плюсы и минусы кровельного покрытия ондулин.

Знакомимся с материалом эковата.

Чистовой пол в каркасном доме. Из чего делать пол: критерии выбора

Прежде всего, вы должны выбрать подходящую древесину. В процессе выбора учитывайте климат в месте расположения дома, предполагаемую интенсивность нагрузки на конструкцию, доступный бюджет, а также особенности эксплуатации обустраиваемой комнаты.

Для большего удобства восприятия ключевые критерии оценки материалов и рекомендации по их эксплуатации оформлены в виде таблицы.

Таблица. Выбор материала для устройства пола в каркасном доме

Незаглубленные виды фундаметов

Столбчатый незаглубленный фундамент выполняется своими руками легко – пошаговая инструкция презентует подробную этапность работ.

Технология строительства

Незаглубленное основание на столбах или блоках выполняется в строгой технологической последовательности:

1. Размечается площадка – очищается от мусора, снимается дренажный слой, устилается подушка и формируется гидроизоляция.
2. Определяются точки размещения опор – блоков из бетона с параметрами 20х20х40 см.
3. Выкапываются небольшие траншеи с обязательным строительством подложки из песка.
4. Монтируются опорные элементы – на один столбик будет нужно 4 блока указанных габаритов. Их выкладывают в два ряда, соблюдая расстояние в виде шахматки между опорными столбами будущего фундамента.
5. Проводится заливка столбчатого фундамента – швы обрабатываются плотным раствором на основе цемента.
6. Стыки обязательно защищаются от влаги битумной мастикой, рубероидом или стеклоизолом.

Сооружение обустраивается на почвах непучинистого типа или грунтах со слабым вспучиванием и оправдано для легких построек (деревянных домов, бань, хозяйственных блоков, пристроек или летних кухонь). Мероприятия на скальных породах целесообразны при возведении бревенчатых или брусовых домов. При уменьшенном пучении основание делают на песчаной подушке.

Из чего еще можно изготовить подушку

Для подушки под фундамент можно использовать практически любые материалы, которые будут иметь хорошее сопротивление на сжатие.

Иногда, для строительства больших и тяжелых зданий, используются прослойки, изготовленные из бетона. Они достаточно надежны и обладают большой прочностью, и их можно использовать для построек любой этажности и веса.

Для обустройства бетонной подушки нужно:

• Засыпать в траншею гравий, слоем не более 10 см и его утрамбовать.
• Установить опалубку, высота которой не должна превышать 30 см.
• Для увеличения прочности бетонной подушки провести армирование. В качестве армирующего материала можно использовать бут или арматурные пруты.
• Залить бетонную смесь в подготовленную траншею.
• Бетон тщательно распределить по всему периметру и утрамбовать строительным вибратором.
• После высыхания бетонной подушки, положить на неё слой гидроизоляции.

Возведение песчаной подушки является важным этапом в строительстве фундамента. Соблюдая вышеописанные нехитрые правила, основание будет крепким, надежным и прослужит долгие годы.
