Можно ли оставлять свайно ростверковый фундамент на зиму без нагрузки?

Сферы применения

Винтовой фундамент с ростверком способен выдерживать более значительные нагрузки по сравнению с основаниями без использования обвязки.

Сначала такой тип применялся при строительстве военных объектов за счет того, что обходился довольно дешево и отличался быстрыми сроками возведения. При необходимости можно было использовать сваи повторно для других построек.

С развитием строительных технологий все более широко применяют свайные основания с ростверком в индивидуальном строительстве для домов небольшой этажности.

Область применения:

• на строительных участках, расположенных на склонах, имеющих перепад по высоте, за счет монтажа свай различной длины выставляется горизонтальный уровень для монтажа обвязки;
• при строительстве домов из легких материалов: пенобетона,газобетона, каркасных построек целесообразно использовать свайно-ростверковый фундамент;
• при близком расположении подземных источников  к уровню земли такой вид основания незаменим;
• на участках с нестабильной почвой, с обводненными участками, на плывунах.

В северных районах в мерзлом и вечномерзлом грунте ленточный фундамент заложить не получится, поэтому на выручку приходит технология возведения основания с ростверком на винтовых сваях.

Ростверк для каркасного дома

Cвайный фундамент с ростверком

Компания «Фундамент №1» предлагает строительство свайного фундамента с ростоверком под ключ по выгодным ценам в сжатые сроки. Благодаря наличию собственной установки по забивке свай и опытной бригаде, мы беремся за выполнение даже самых сложных проектов и можем гарантировать качество выполнения работ и соблюдение сроков.

Уточнить стоимость работ по устройству фундамента с ростверком на сваях и получить консультацию можно, позвонив по телефону +7(495)532-84-38, либо отставив сообщение с формы обратной связи.

Обвязка свайного фундамента – процедура, которая обеспечивает повышенную прочность конструкции и здания. Она выполняется с использованием горизонтальных железобетонных балок – ростверков. Такой вариант оптимален для большинства объектов: кирпичных, газобетонных и пеноблочных зданий. Рекомендуется использовать ростверк на сваях и для тяжелых (например, двухэтажных) построек из дерева и СИП-панелей.

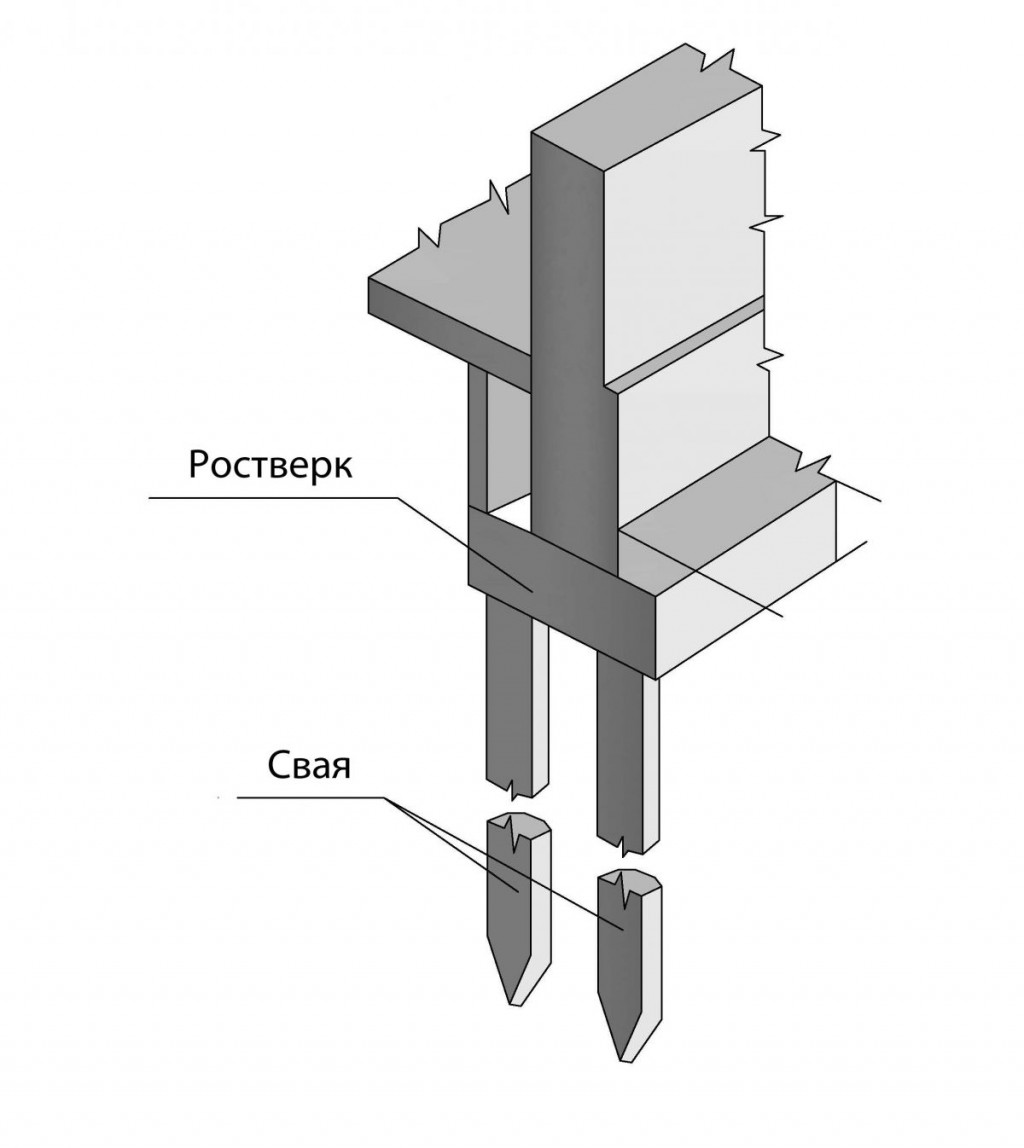

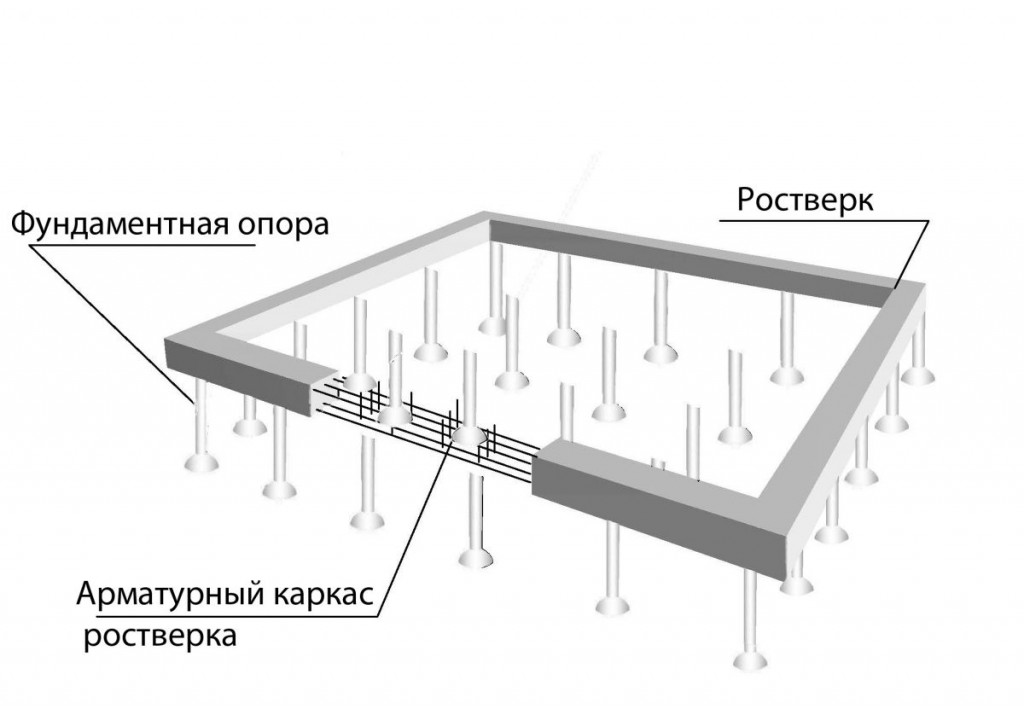

Свайно-ростверковый фундамент

Использование ростверка на сваях превращает фундамент в ленточный тип. Ведь, в отличие от других видов обвязки, ростверковая располагается поверх опор, последовательно соединяя их друг с другом, что еще больше увеличивает прочность конструкции. В качестве ростверка может использоваться металлопрокат с профилем (например, швеллеры) или плиты. Во втором случае обеспечивается создание основания под зданием, что повышает стоимость, и прочность.

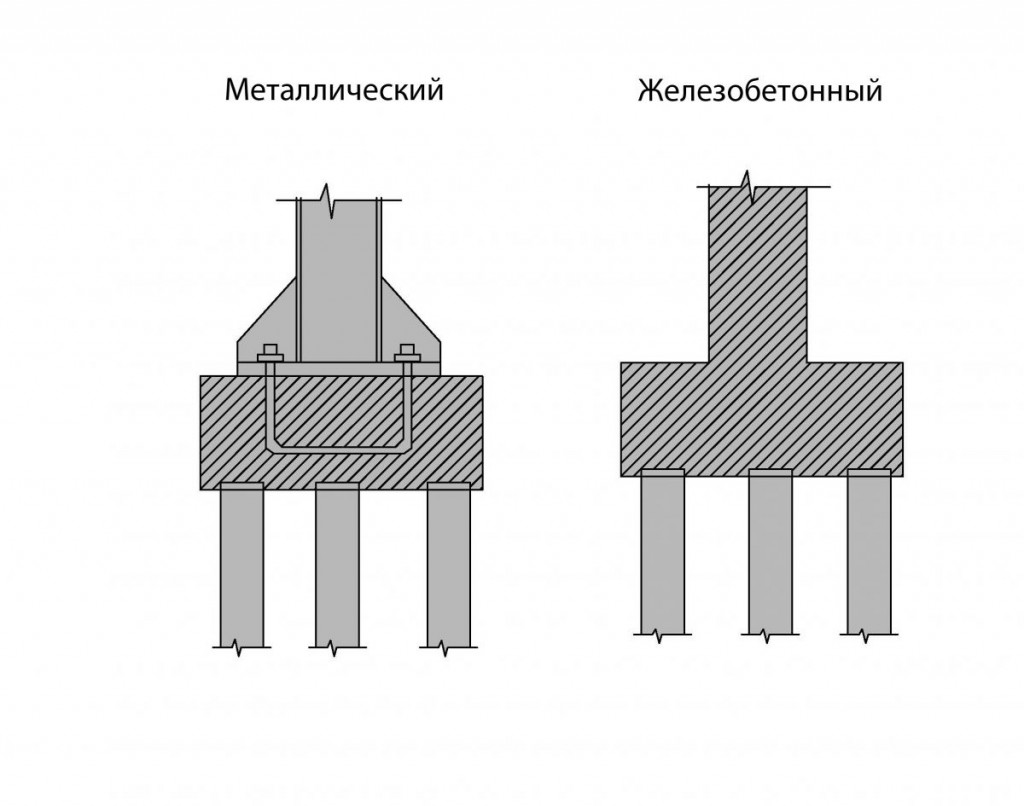

По способу создания ростверк может быть:

• Монолитным, изготавливаемым путем заливания бетона в опалубку;

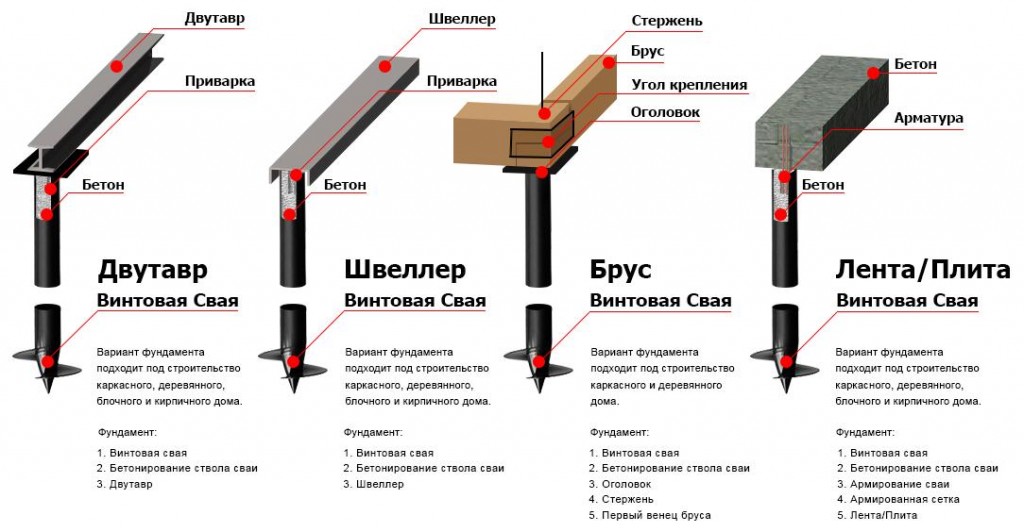

• Сборным, для создания которого используются готовые металлические или железобетонные изделия, соединяемые с опорами при монтаже.

По высоте расположения обвязку свайного фундамента ростверком делят на три типа:

1. Висячий. Располагающий на уровне выше 100 мм от поверхности земли. Допускается использование такого варианта для небольших построек и на глинистых илипесчаных грунтах. Недостаток ростверка заключается в необходимости утепления пустот между балками и землей;

2. Наземный вариант. При создании которого подошва расположена на уровне поверхности грунта, без заглубления и без подъема. Применяется на грунтах с пучинистостью (изменением объема в результате промерзания), так как при установке на других типах почвы ростверк может треснуть и даже оторваться от свай;

3. Заглубленный. Нижняя часть такого ростверка заглубляется ниже поверхности земли, что увеличивает расходы на фундамент. Однако для тяжелых зданий он может оказаться единственным подходящим вариантом. Рекомендованная глубина заложения – ниже уровня промерзания почвы для пучинистых грунтов и 20–30 см для остальных. Сваи изготавливают из железобетонных конструкций высотой до 40 см и шириной 300–400 мм, в зависимости от параметров несущих конструкций.

Где применяется фундамент

Фундамент с ростверком на сваях применяют при наличии на участке проведения строительных работ проблематичных видов грунта, больших перепадов высот (от 1 метра и выше) или возможности затопления местности паводковыми водами. На твердых почвах использование ростверкового основания обеспечивает скорость строительства и возможность устройства между опорами подвала.

Благодаря высокой несущей способности свайные фундаменты с ростверком могут выдержать и постройку из дерева, и тяжелое многоэтажное здание. Однако чаще такой вариант встречается при возведении деревянного, каркасного или щитового сооружения.

Этапы работ по устройству ростверка на сваях

Устройство ростверкового свайного фундамента выполняется в 3 этапа:

1. Выполнение разметки для опор;

2. Установка свай с помощью соответствующего способа (буронабивного, набивного или забивного);

3. Выполнение обвязки ростверком по выбранной технологии (заливка в опалубку или сборка из железобетонных конструкций).

Плюсы и минусы технологии

Главные особенности фундамента с ростверком:

• Сниженная на 30–40% по сравнению со швеллерной обвязкой цена;
• Прочность и коррозионная стойкость;
• Уменьшение теплопотерь благодаря сокращению площади соприкосновения с промерзшей землей;
• Возможность возведения фундамента в зимний период;
• Минимум затрат времени на сам процесс (не считая застывания).

Минусом метода можно назвать увеличение срока возведения здания за счет необходимости ждать, пока затвердеет бетонный раствор (до 30 дней, в зависимости от температуры окружающей среды). Устранить этот недостаток, увеличивая при этом цену, позволяет использование сборных конструкций или металлопроката.

Цена фундамента с ростверком

Узнать стоимость

Алгоритм расчета свайного фундамента с ростверком

Вычисление полезных нагрузок

Полезная нагрузка – это сумма веса мебели, людей, половых покрытий, бытовых приборов, облицовок. Рассчитывается приблизительно, согласно нормам колеблется между 100 и 200 кг. на единицу площади перекрытия помещения.

П.Н = S * 100 кг.

S – совокупная площадь перекрытия дома.

Вычисление снеговых нагрузок

Карта снеговых нагрузок для расчета

Снеговая нагрузка – давление на поверхность кровли снежного покрова. Нормативное снеговое давление определено для каждого региона индивидуально. Например, С. Н в Иркутске колеблется между 392 кг/м2 и 560 кг/м2.

С.Н = N * S

N – вес снегового покрова;

S – площадь кровли здания.

Вычисление массы здания

Масса здания – сумма веса элементов дома: стен, стропильной системы, перекрытий, кровли, стяжки.

M = m1 + m2 + m3 +…

M – масса строения;

m – удельный вес элемента.

m = V / S

V = усредненный вес 1 м2 стройматериала;

S = площадь элемента.

Пример составления сводки для вычисления массы здания:

Вычисление совокупных нагрузок

Совокупные нагрузки – это сумма воздействий на опоры.

С. Н = (М + П.Н + С. Н) * К.Н

К. Н – коэффициент надежности, соответствующий предельному состоянию. Прописан в своде правил №*. Например, для жилых зданий – 1,2.

Вычисление грузонесущей способности сваи

Грузонесущая способность – это давление, которое выдерживает опора. Высчитывается по данным исследования грунта, например, основываясь на сопротивлении почвы.

• Fdf = u * ∑ Ycr * Fi * Hi;
• Fdr = Ycr * R * A;
• Fd = Ycr * (Fdf + Fdr).

Fd – грузонесущая способность сваи;

Ycr  — коэффициент работы столба в почве после заложения (=1);

u – внешний периметр сечения опоры;

Fi – сопротивление грунта у боковой стенки столба;

Hi – толщина грунта, соприкасающаяся с боковой стенкой опоры;

R – нормативное сопротивление почвы под основой столба;

А – площадь опоры.

Нормативные значения или формулы для их нахождения даны в своде правил *.

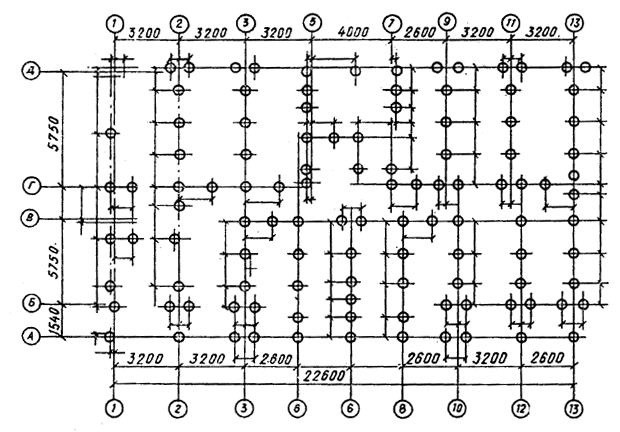

Расчет количества свай ростверкового фундамента

Количество свай – минимальное число опор, поддерживающих сооружение.

В обязательном порядке опоры устанавливаются на углах дома, а также в местах стыковки стен. Расстояние между столбами свайно-ростверкового фундамента — 2-2,5 м.

n = С.Н / Fd

n – количество столбов

Вычисление длины свай

Длина сваи – глубина заложения стержня, необходимая для устойчивого положения основания конструкции. Высчитывается по данным исследования грунта, например, основываясь на высоте пластов.

Подошва углубляется на 1 метр в твердые породы (крупный песок). К длине на уровне растительного слоя добавляется 40-50 см. (определяет высота обвязки) для соединения опор и рамы.

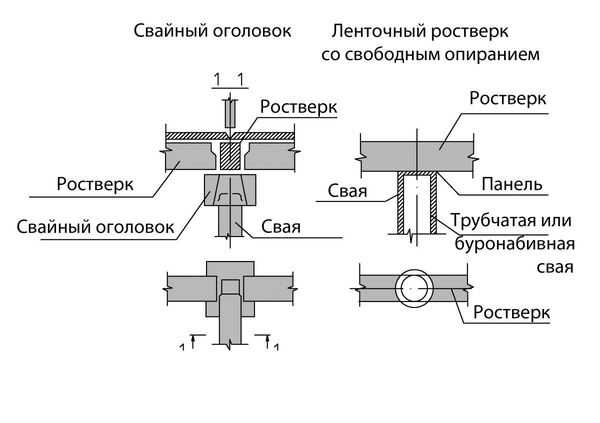

Расчет ростверка свайного фундамента

Ростверк – железобетонная рама, которая соединяет верхнюю часть столбов, а также служит опорной конструкцией для несущих элементов здания.

Расчет свайного фундамента с ростверком выполняется в соответствии с предельными состояниями. Предельное состояние – состояние, при котором конструкция получает необратимую деформацию или локальное повреждение, а также не способна сопротивляться внешним воздействиям. Классификация пределов:

• 1 группа: несущая способность грунта, прочность материалов свай и обвязки, глубина заложения;
• 2 группа: усадки, повороты опор и контактной почвы под воздействием внешних факторов, например, мерзлоты.

При расчете свайного фундамента с ростверком для практически верного заложения учитываются силы трения при усадке, например в почвах с грунтовыми водами. Принимают во внимание тип свай, а также величину креновых нагрузок.

Согласно вышеуказанной классификации и сборникам правил №, № размер обвязки и глубина ее заложения рассчитываются по формулам:

1. Fаi ≤ Rbt * h01 * ∑ Uі * Ві – устойчивость к продавливанию угловой опорой.
2. Мхі = ∑ Fі * Хі – Мfx – устойчивость к изгибам.
3. Q ≤ 1.5 * b * Ho * Rbt * – устойчивость к поперечному давлению.

Fаi – нормативное давление на угловую сваю;

Rbt – сопротивление рамы к растяжению;

h01 – глубина заложения обвязки на угловой опоре;

Uі – сила давления опоры на раму;

Ві = К * (Hоі / Соі) – расчетный коэффициент (свод №);

Мхі – изгибающие моменты, действующие на ростверк;

Fі – нормативная нагрузка на столбы;

Хі – расстояние между осями опор и нижней гранью рамы;

Мfx – изгибающие факторы местного типа, действующие на обвязку;

Q – нормативная устойчивость столбов вне рамы (испытывают наибольшее поперечное давление);

b – ширина ростверка свайного фундамента;

Ho – глубина заложения ростверка в свайном фундаменте.

Расчет свайного фундамента с ростверком производят согласно рекомендациям сборников №*, №, №, №

Где применять забивные сваи?

Такой тип фундамента экономически целесообразно использовать при строительстве дома только на сложных грунтах. Так как тот же мелкозаглубленный ленточный фундамент на хорошем грунте обойдется дешевле. К тому же надо учитывать, что для свайно-забивного фундамента нужен ростверк. Он может стать хорошей альтернативой заглубленному ленточному фундаменту, особенно в той местности, где глубина промерзания грунта значительна. Но хочется подчеркнуть, что все требует расчетов и выбор следует делать исходя из полученных данных.

Минусы такого основания

Несмотря на ряд плюсов рассматриваемого вида фундамента, существуют также и некоторые его недостатки:

• Требуется обязательное проведение расчетов нагрузки, которая будет воздействовать на несущие части сооружения. В данном случае без помощи специалиста в этой отрасли, просто не обойтись.
• Необходимо также разработать подробную документацию, в которой будут указаны такие показатели как: длина и количество свай, их диаметр и точное место их установления.
• К минусу можно отнести, невозможность использования такого фундамента для слишком громоздкого и тяжелого здания.
• Необходимость утеплять возводимую конструкцию, потому как имеется зазор между поверхностью и непосредственно полом.
• Наличие трудностей при необходимости ремонтных работ, которые уже существуют. В данном случае придется возводить дополнительные стенки, выполняющие роль подспорья, или же сваи, а такой процесс является дорогостоящим и достаточно сложным.

Что у меня получилось

Использовалась Ø108 винтовая свая под фундамент – купить ее удалось по акции. Как раз свайная компания предлагала на каждую опору в подарок оголовок. Габариты дома: 8 х 8,5 м. Длина опор: 2500 мм. Количество свай: 21 единица. Оговорюсь, что расчеты были выполнены после выезда на место бригады специалистов. Они обследовали грунт и сделали вкручивание пробной сваи.

Меня такая информация окончательно убедила. Основание под дачу было сооружено по всем правилам, нормам и требованиям. Для себя я сделал в очередной раз логичный вывод, что необходимо сложные решения принимать, прислушавшись к специалистам.

Основные этапы и подготовка перед строительством

Строительство свайного фундамента с ростверком можно разделить на несколько основных этапов это:

1. Подготовительные работы, в процессе которых проводят необходимый расчет материалов, производят исследования для определения типа грунта и глубины залегания грунтовых вод.
2. Установка свайных конструкций.
3. Монтаж ростверка.
4. Подготовка к строительству цокольного уровня.

Стоит отметить, что от качества проведенных подготовительных работ, в итоге, будет зависеть конечный результат всей конструкции. Например, от типа грунта, зависит выбор свай, их длина, ширина, а также максимально допустимое расстояние между отдельными элементами.

Помимо грунта огромную роль играют расчеты реальных нагрузок, в которых учитывают не только удельный вес ростверка и дома, но и добавочный вес мебели, предметов интерьера, количество проживающих людей и даже снег покрываемый крышу в зимнее время года. Пи этом полученный общий вес, рекомендовано корректировать с 30% поправкой, так как изначально довольно сложно определить реальную массу всего интерьера.

Технология строительства свайного фундамента, требует особого внимания к расчетам не только свайных опор, но и самого ростверка. Минимально допустимое расположение свай для ростверка – это 1,5 метра свободного расстояния между отдельными элементами с заглублением не менее двух метров.

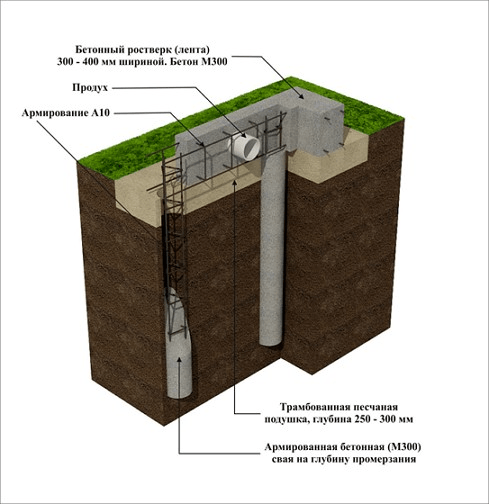

Минимально допустимая высота ростверка составляет 25 см, при этом армирующая сетка в нем должна быть высотой не менее 15 см. Ширина ростверка определяется количеством свайно-опорных конструкций, а также шириной основных стен или цоколя. Минимально допустимая ширина должна составлять от 40 до 50 см.

Помимо физических размеров ростверка очень важно правильно рассчитать его допустимые нагрузки на прогиб, к сожалению, выполнить это самостоятельно практически невозможно. Это заключение выносит только квалифицированный инженер, к которому в любом случае придется обращаться.

После того, как все расчеты произведены и вынесено инженерное заключение о пригодности строительства дома на свайном фундаменте можно приступать к непосредственному строительству.

Что нужно знать до начала работ:

1. полную нагрузку, создаваемую весом дома. В расчет берется статическая нагрузка и запас в 15-20% на динамическую нагрузку и неучтенные нагрузки, которые могут возникнуть в дальнейшем. Например, вследствие решения построить мансарду над домом;
2. особенности грунта. Для определения его несущей способности целесообразно заказать дополнительное исследование;
3. место размещения грунтовых вод;
4. шаг установки свай. Этот параметр определяется в процессе расчетов на основании вышеперечисленных. Стандартным считается шаг в 2,5-3 м. для свайного ленточного фундамента. Помимо внешних несущих стен сваи располагаются также под внутренними несущими стенами, в местах пересечения несущих стен (внешних и внутренних), по углам и в местах установки «тяжелых» элементов конструкции, колонн, камина и т.п.

Виды свай

Классификация свай:

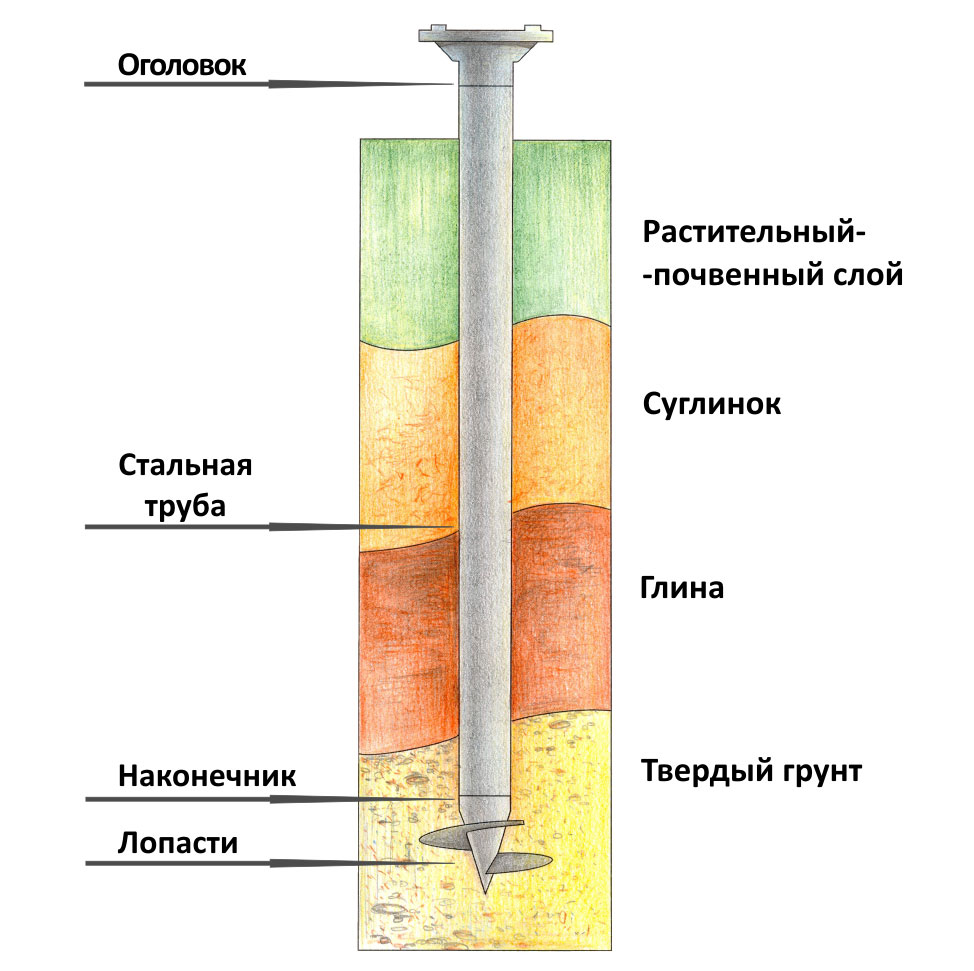

1. Винтовые. Заостренные металлические трубы с лопастями, установленными в нижней части. Завинчиваются в почву по принципу шурупа. Ленточно-винтовой фундамент удобен тем, что позволяет работать вручную поблизости от других построек.

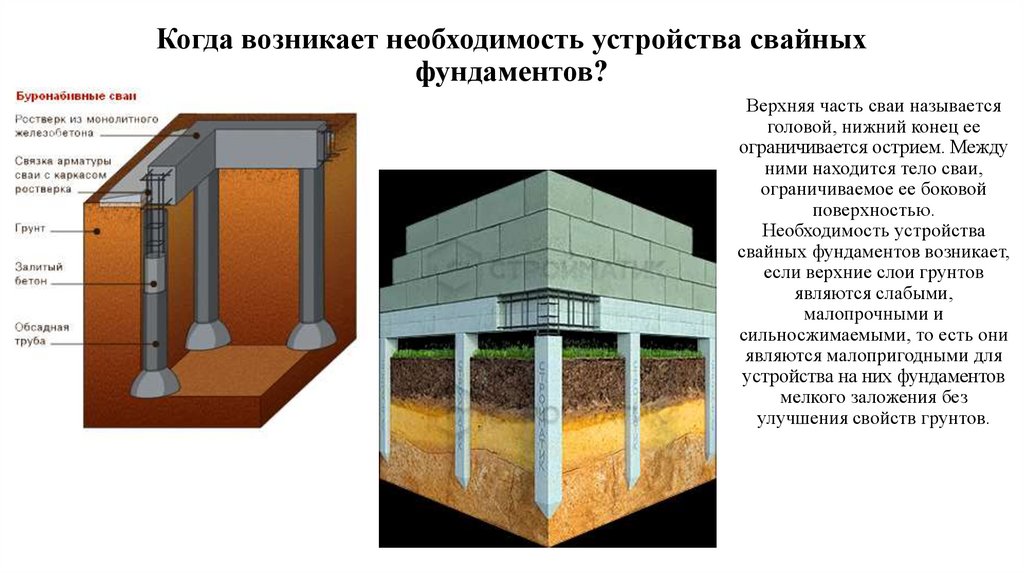

2. Буронабивные. Опоры заливаются прямо на площадке. Подготавливается скважина нужной длины, в нее помещается металлический каркас и водостойкая опалубка (асбоцементные или полиэтиленовые трубы). Если позволяет грунт, для этой цели могут использоваться стенки скважины.
3. Погружные. Готовые опоры забиваются в почву с помощью строительного копра. Рядом с местом работы не должны находиться другие постройки. Требуется пространство для въезда строительной техники.

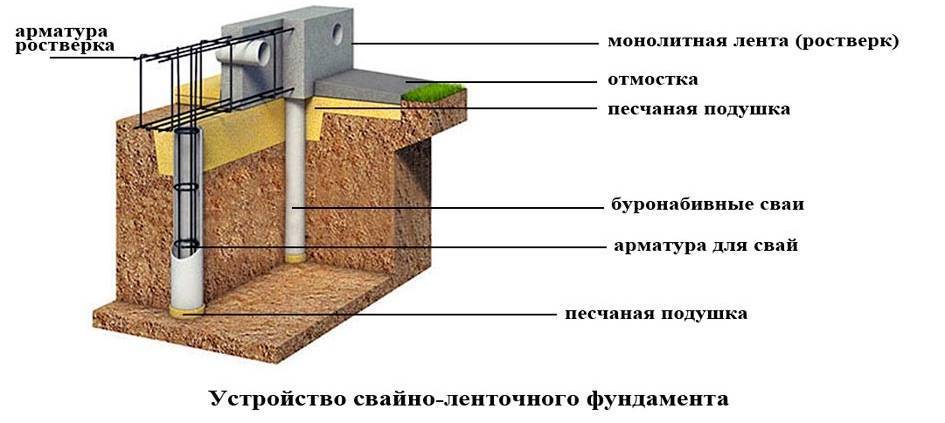

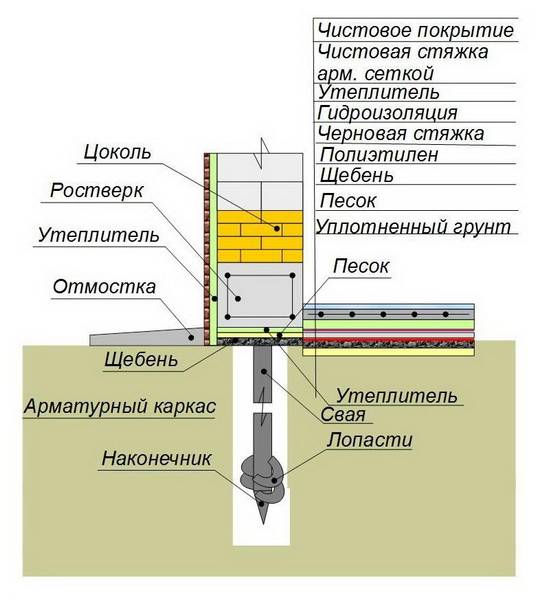

Ленточный фундамент на винтовых сваях представляет собой комбинированную конструкцию. Стены дома опираются на единую ленту, а опоры обеспечивают прочное сцепление с грунтом.

Способы погружения ленты:

1. Заглубленный. Такой вариант применяется при постройке массивных сооружений. Лента опускается ниже отметки промерзания почвы. Требуется большое количество земляных работ и отсутствие водоносных горизонтов. Данная технология используется крайне редко из-за нецелесообразности установки вспомогательных опор. Если территория позволяет установить такую систему, данная конструкция выдержит любое строение.
2. Мелкозаглубленный. Такой вариант используется наиболее часто. Опора погружается на глубину 30 см при открытом цоколе 50 см. К преимуществам относится небольшое количество земляных работ. Требуется точно рассчитать уровень грунтовых вод и узнать насчет сезонных изменений.
3. Незаглубленный. Представляет собой свайно-ростверковую конструкцию. Лента находится выше нулевого значения, поэтому она не выполняет опорную функцию.

В большинстве случаев используется мелкозаглубленная методика с применением буронабивных свай.

Ее преимущества:

• небольшое количество земляных работ;
• возможность сделать все самостоятельно, без привлечения специалистов;
• легкая транспортировка, т. к. все детали схемы создаются непосредственно на территории;
• возможность обойтись без специальных устройств.

Глубина сваи для фундамента

Фундамент является основой строения, поэтому необходимо к его возведению подходить основательно. Часто именно от этого зависит долговечность и надежность конструкции.

Особенности расчета параметров фундамента для одноэтажного дома

Для того, чтобы обеспечить дому достаточную устойчивость, необходимо определить:

• глубину заложения;
• площадь подошвы;
• высоту и ширину конструкции.

Следует учитывать, что расходы на качественный фундамент, который обеспечит надежность строения, могут достигать до 40 % всего бюджета постройки. Для одноэтажных домов этот показатель традиционно составляет около 20 %.

Выполняя расчеты, требуется брать во внимание:

• запас прочности. Для этого вам потребуется использовать перспективные данные, к примеру, вероятность достраивания еще одного этажа, и др.
• время, отведенное на возведение дома. Чем более основательным и надежным будет фундамент, тем больше времени требуется для этого.

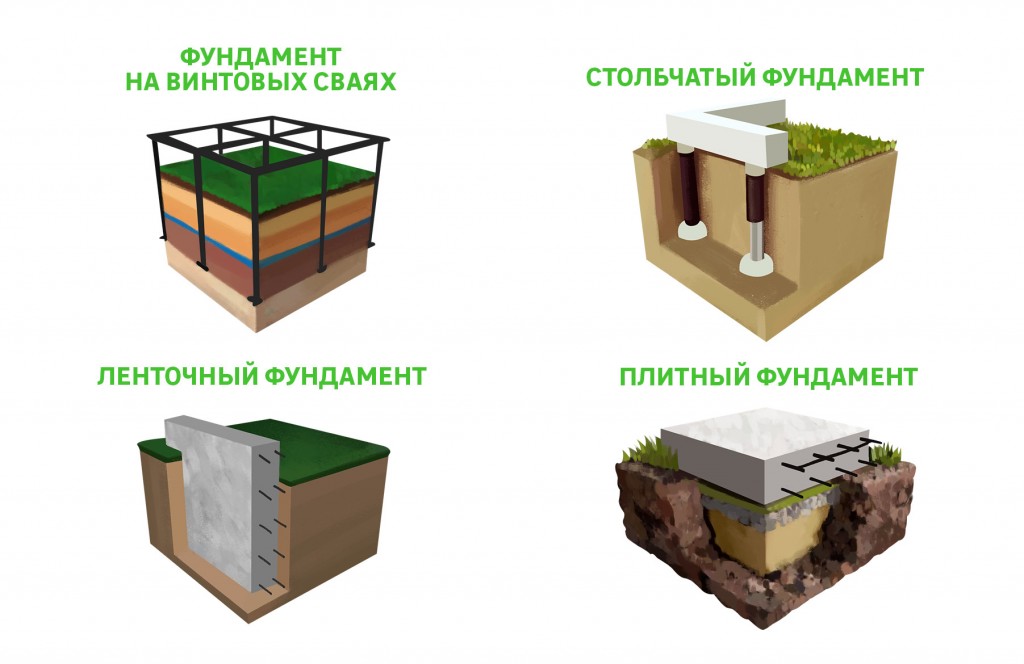

Виды фундамента

Для одноэтажного строения возводят фундаменты следующих типов:

Выбор конкретного типа зависит от целого ряда факторов. Среди них:

1. вес конструкции. Для легких построек прекрасно подходит фундамент мелкозаглубленного столбчатого типа. Основой для массивного кирпичного здания лучше всего выбрать ленточный фундамент;
2. глубина заложения;
3. состав грунта;
4. глубина залегания грунтовых вод;
5. точка промерзания почвы;
6. финансовые возможности.

Глубина заложения фундамента различных типов

Ленточный фундамент должен закладываться на глубину, которая определяется величиной постройки, типы почвы, а также применяемых в строительстве материалов. Чаще всего его глубина является не больше, чем 60 см. основание несколько напоминает несущую конструкцию плавающего типа, которая залегает под подошвой и отличается способностью сглаживать разрывное действие почвы.

Также существует ленточный фундамент заглубленного типа. Глубина свайного фундамента такого типа составляет около 1,5 метров.

Столбчато-свайный тип фундамента также пользуется большой популярностью при возведении одноэтажных строений.

Этот тип отличается массой преимуществ, среди которых:

• экономичность;
• универсальность;
• простота возведения конструкции;
• возможность проведения коммуникаций под домом, поскольку он не имеет цельного характера;
• быстрота постройки, и др.

Чтобы столбчато-свайный фундамент обеспечивал максимальную надежность строения, необходимо устанавливать глубину его заложения на 15 % ниже, чем располагается точка замерзания. При установке свай на грунтах пучинистого типа, достаточно просто осуществить их армирование, которое предотвратит деформацию свай, вызванную сезонным пучением грунтов.

Заглубление плитных фундаментов имеет целый ряд своих особенностей. Прежде всего, они требуют наибольшего количества материалов, а значит являются наиболее дорогостоящими, а также требуют значительных трудозатрат . Такой фундамент может возводиться в котловане, либо строиться непосредственно на поверхности.

В целом, можно сказать, что глубина заложения фундамента зависит от следующих факторов:

• проектной документации;
• типом материала, используемого в строительстве;
• особенностями почвы;
• точкой промерзания.

Особенности фундамента свайно-ростверкового типа

Ростверк – это верхняя часть фундамента, которая состоит из особым образом монтированных балок, обеспечивающих равномерное распределение нагрузки по всей площади основания. Он может использоваться в качестве фундамента для легкого типа построек, а также выступать дополнительным элементом, укрепляющим фундамент.

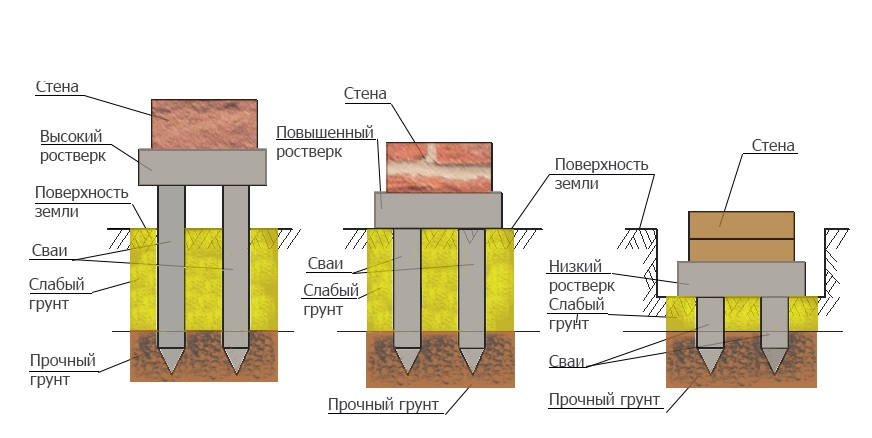

Существует три типа ростверка :

1. низкие, влюбляющиеся в грунт;
2. повышенные, расположенные на одном уровне с грунтом;
3. высокие, особенностью которых является расположение существенно выше уровня грунта.

Недостатки свайно-ростверкового фундамента:

• большая степень зависимости качества фундамента от соблюдения строительных норм и применения качественного материала;
• трудности обустройства цоколя, поскольку между почвой и опорами присутствует пустота, требующая заполнения для минимизации потерь тепла в зимнее время.

Особенности самостоятельного устройства фундамента

Сегодня применение свайно-ростверкового типа фундамента является наиболее распространенным на самых разнообразных типах грунтов. Для того, чтобы обеспечить высокие показатели несущей способности, оптимально будет под каждой сваей осуществить монтаж плиты, жестко закрепив ее перед этим. Благодаря применению подобного приема зимой, когда грунты пучинистого типа попытаются вытолкнуть сваю, плита будет препятствовать этому.

Осуществляется устройство ростверка собственными руками следующим образом:

1. выставляется опалубка с двух сторон от опор, при этом параметры расстояния должны равняться толщине стен постройки;
2. высоту ростверка устраивают точно такой же, какой будет высота цоколя в возводимом строении;
3. в опалубку закладывается каркас, изготовленный из арматуры, которую приваривают к сваям;
4. после этого осуществляется заливка бетонного раствора.

Сделать это можно самостоятельно, прибегнув к одному из следующих способов:

• посмотреть на уровень воды в колодцах, расположенных поблизости от места возведения строения если таковые имеются;
• на особенности залегания водного пласта укажут растения: если вода неглубоко, на участке будут преобладать растения болотного типа, с яркой, сочной листвой;

Некоторые ориентируются на строения, стоящие неподалеку. Делать это не совсем правильно. Соседи в данном случае – не лучший ориентир, что связано с неравномерностью водного слоя.

Не забывайте о том, что возведение свайного фундамента способно обеспечить максимальную надежность только в случае максимально точного соблюдения технологического процесса. Если вы все сделаете правильно, ваш дом простоит долгое время, не подвергаясь разрушительному влиянию времени!

Ростверки свайных фундаментов

Свайный фундамент с ростверком (свайно ростверковый фундамент) – строительная конструкция, которая объединяет сваи и служит для равномерной передачи нагрузки сооружения на них и на грунтовое основание. Различают сборные, сборно-монолитные и монолитные ростверки.

Ростверки бывают высокие и низкие. Низкий ростверк обычно располагают ниже поверхности грунта и он передает часть вертикального давления на грунт основания, в то время как высокий ростверк эти нагрузки передает на сваи. Устройство сборных железобетонных и монолитных ростверков представляют наиболее приемлемые варианты для дачного строительства.

Схема устройства сборных железобетонных и монолитных ростверков в свайных фундаментах.

Схема металлического и железобетонного ростверка свайного фундамента.

Металлические ростверки обычно сваривают на месте и «привязывают» к сваям арматурным прутком. При обустройстве большого по размерам фундамента, для установки отдельных элементов швеллера или двутавра требуются применения крановой техники, что не всегда удобно в индивидуальном строительстве, т.к. требует организации подъездных дорог и площадки для крана.

Самым приемлемым для частного строительства считается железобетонный ростверк. Для изготовления литого железобетонного ростверка, между сваями собирают опалубку, в которую закладывают арматуру из стальных прутков. Часть вертикальных прутков приваривают к сваям и «связывают» их между собой длинными арматурными прутками, находящимися внутри опалубки.

Обзор видов фундамента для дома читайте в статье Фундамент дома. Выбор типа фундамента дома.

Нюансы монтажа свайно-винтового фундамента

Чтобы обустроить свайное поле фундамента, действуйте следующим образом:

• выполните разметку областей, где будут располагаться сваи;
• нанесите на металлические элементы средство против коррозии;
• пробурите скважины, глубина которых 30–50 см, чтобы получился направляющий приямок;
• ввинтите сваи в почву на требуемую глубину;
• удостоверьтесь, что сваи расположены над поверхностью на одинаковой высоте;
• учитывая общий горизонтальный уровень, обрежьте верхние оголовки;
• заполните трубы раствором бетона;
• выполните обвязку свайного фундамента с помощью монолитной железобетонной ленты (или же используя балки из металла либо древесины).

Вкручивать винтовые элементы можно при помощи спецтехники с гидробуром либо самостоятельно, вдвоем с помощником.

В первом случае вы сможете выбирать требуемое усилие для погружения свай. Кроме того, у вас получится со 100%-ной точностью сцентровать ствол. Это значит, что установка свай будет максимально точной. Не допускайте того, чтобы свая отклонялась от вертикальной оси более чем на 2 градуса.

Как только элемент будет погружен на требуемую глубину, следует отрезать верхнюю часть. Для выполнения этой работы используйте лазерный нивелир. С его помощью получится сделать срез всех свай по одному уровню.

После этого в ствол элементов следует залить смесь бетона. Многие уверены, что это необходимо не для того, чтобы усилить фундамент, а для вытеснения из ствола воздуха, который способствует образованию ржавчины внутри изделия. Однако бетонный раствор заливают также и для того, чтобы в зимнее время года свая не разорвалась при расширении заполнившей ее воды.

Учитывайте следующие нюансы, чтобы свайный фундамент получился надежным:

• Если вы наблюдаете деформацию металлической части проушины ствола, значит, свая ввинчена до упора.
• Опытные строители рекомендуют заливать бетонный раствор в ствол таким образом: не доливаем 20 см от верха изделия и до максимального уровня засыпаем сухую песчано-цементную смесь. В результате она вытянет излишки влаги из сваи.
• Когда оголовки будут приварены, следует сделать горизонтальную обвязку элементов. Для выполнения этой работы подойдет брус либо металлопрофиль. В случае, когда изделия выступают над грунтом на 100 см и более, чтобы сделать фундамент жестче, к стволу приваривают под углом профили — укосины.

Чтобы сделать все правильно при обустройстве свайного фундамента, обратите внимание на эти рекомендации:

• Если вы планируете сделать основание из свай, нельзя выставлять единый уровень элементов, выкручивая их. В результате уплотненная почва станет рыхлой. При строительстве коттеджа произойдет просадка сваи на глубину, которая была разрыхлена из-за выкручивания.
• Нельзя ввинчивать элементы в заблаговременно сделанные ямы. Приямок должен иметь глубину не более 0,3 м, все зависит от особенностей грунта. К примеру, если почва песчаная, приямок можно сделать 40 см.

Работы по консервации фундамента

Процесс подготовки залитого основания к предстоящему зимнему периоду зависит от его разновидности и конструкции. Важно соблюдать последовательность этапов и процедур, поскольку даже мелкие отклонения от обязательных технологий могут привести к разрушительным последствиям.

Ленточный фундамент

Данный тип основания относится к числу наиболее подверженных разрушительному воздействию со стороны вспучивающихся грунтов, а также повышенной влажности и низких температур. Поэтому консервация ленточного фундамента на зиму необходима, и чтобы защитить фундамент на зиму, следует выполнить несколько видов работ, основными из которых являются:

• обязательное снятие опалубки, поскольку древесина притягивает влажность, после чего передает ее бетону;
• гидроизоляция всей конструкции, для чего могут применяться разные материалы: штукатурка, обмазка, грунтовка, рубероид и пр.;
• сооружение дренажной системы, причем рекомендуется делать ее еще в процессе работы с фундаментом (но можно — и непосредственно перед консервацией);
• утепление с помощью пенопласта, полистирола или иных подходящих материалов, с последующим укрытием армированной пленкой.

В любом случае необходимо, чтобы перед началом консервации ленточного фундамента на зиму он как минимум месяц набирал прочность при плюсовой температуре воздуха.

Монолитная плита

Данный вид основания, оставленный без нагрузки, больше всего подвержен деформациям, размывам и смещениям в зимний период. Ее уязвимость обусловлена тем, что из-за сравнительно малой толщины вся конструкция фактически находится в зоне промерзания грунта.

Наличие песчано-гравийной подушки и гидроизоляционного слоя защищают от почвенных вод и вспучивания, но в любом случае оставлять без консервации плитный фундамент на зиму нельзя. Необходимо, чтобы до наступления холодов бетон набирал прочность в течение как минимум 30 суток при положительной температуре воздуха.

Перед тем как оставить основание на зимний период, необходимо закрыть от влаги не только его поверхность, но и прилегающую территорию. Можно использовать пленку, отработанный шлак, керамзит и пр. Предварительно требуется обеспечить утепление — для этого подойдет пенопласт, полистирол, сухие опилки или песок.

Фундамент из винтовых свай

Данный тип основания наименее подвержен воздействию со стороны влажности, низких температур и вспучивающихся замерзших грунтов. Свайные конструкции могут возводиться как в летнее, так и в зимнее время. Они используются на слабых, осыпающихся, заболоченных и т. п. грунтах, а также на участках с высоким уровнем почвенных вод.

Специальная консервация свайного фундамента на зиму не требуется, технология подготовки может включать лишь выполнение обвязки из металлического проката. Также предварительно следует проверить, чтобы внутреннее пространство установленных свай было заполнено бетоном, а сверху желательно наличие оголовника.

Столбчатый фундамент

Конструкции данного типа используются преимущественно для возведения сравнительно легких построек, например — каркасных, деревянных, щитовых домов. Особенностью таких оснований является то, что они мало контактируют с открытым воздухом и почвой.

Они практически не подвержены разрушению из-за поднимающих усилий со стороны промерзших грунтов. Исключением могут являться лишь некоторые типы мелкозаглубленных конструкций: в данном случае не исключено неравномерное поднятие отдельных столбов.

Для предотвращения подобных повреждений рекомендуется создать ростверк. В этом и будет заключаться процесс консервации — но следует учитывать, что данные работы необходимо завершить до наступления холодов.

Конструктивные особенности свайного фундамента с монолитным ростверком

Существует два варианта исполнения монолитного ростверка:

• плитный – ростверк, связывающий в единую систему все сваи;
• ленточный – ростверк, соединяющий сваи последовательно.

Плитный ростверк устраивается под всей площадью здания, ленточный – только под несущими стенами.

Наиболее распространенным в частном строительстве является ленточный монолитный ростверк, так как особо тяжелых построек в индивидуальном хозяйстве не возводится, а материалоемкость плитного ростверка в несколько раз выше ленточного.

В свою очередь, ленточный ростверк также делится на несколько разновидностей, характеризующих его положение относительно грунта:

• висячий (высокий) – размещается выше поверхности земли. Расстояние от его подошвы до грунта – не менее 10-15 сантиметров. Данный вид ростверка целесообразно применять на пучинистых грунтах;
• наземный – ростверк, подошва которого лежит на уровне поверхности земли на подушке (песчано-гравийной или песчаной). Такая конструкция приемлема только на непучинистых или слабопучинистых грунтах. Грунты, подверженные пучению в период морозов способны оторвать ростверк от свай;
• низкий – заглубленный ростверк. В пучинистых грунтах он заглубляется на глубину промерзания, на грунтах более благополучных глубина погружения ростверка в грунт может составлять всего 200-400 мм.

Из всех видов ростверков наиболее распространенными в индивидуальном строительстве являются висячие: они достаточно прочные, чтобы служить надежной опорой легким постройкам. Их устройство не требует проведения земляных работ.

Большинство построек (дач, бань и пр.) возводятся с использованием фундамента на буронабивных сваях с монолитным ростверком – самого дешевого и не требующего больших трудозатрат варианта.

Монтаж ростверка для свайного основания

Итак, как сделать ростверк для свайного базиса? Сейчас разберёмся. Безупречное время года для возведения ростверка – конец весны, начало лета или ранняя осень.

Инструменты и материалы

Вооружаемся следующими материалами и инструментами:

• лопатами: «штыковкой» и «подборкой»;
• ломом;
• кольями;
• верёвкой;
• фанерой;
• комплектом стальных винтовых свай;
• арматурным каркасом;
• металлическими трубами;
• отвесом;
• нивелиром или гидроуровнем;
• рулеткой;
• бетонным раствором;
• специальными химикатами;
• плитами пеноплекса;
• песком;
• щебнем;
• резино битумной мастикой;
• рубероидом или его аналогом.

Процесс работы

Выполняем следующие манипуляции:

• очищаем территорию от растительности (трава, кустарники, деревья и т. д.);
• поливаем, очищенную зону химикатами, чтобы предотвратить дальнейший рост растительности на территории под будущий дом или баню;
• при помощи кольев и верёвки размечаем и выравниваем участок;
• отмечаем места, где будут располагаться опоры для будущего основания;
• для свай выбираем грунт 5-10 см;
• вкручиваем их, воспользовавшись ломом или трубой, которая вставляется в оголовок опоры (в некоторых случаях разумно применить специальную технику);
• следим, чтобы сваи располагались перпендикулярно грунту;
• проверяем вершины свай на соответствие горизонту и одной плоскости, если необходимо, подрезаем их болгаркой;
• проводим армирование свай;
• заливаем сваи бетоном;
• делаем технический перерыв;
• выставляемопалубку, используя подпорки и фанеру или готовые панели, в которых уже имеются поддерживающие элементы;
• в образовавшиеся короба насыпаем песок и щебень;
• фиксируем плиты пеноплекса по стенкам коробов;
• выполняем армирование — укладываем приготовленный арматурный каркас;
• заливаем бетон;
• делаем техническую паузу, чтобы бетон застыл;
• производим гидроизоляцию – бетон обрабатываем мастикой.

Внимание! Заливку осуществляем медленно, не забываем протыкать раствор, выгоняя воздух из бетонного раствора.

Устройство монолитного ростверка

Устройство ростверка производится в несколько этапов:

• возведение опалубки;
• армирование;
• заливка бетоном

Устройство опалубки

Рассмотрим наиболее распространенный способ устройства опалубки монолитного ростверка:

• размечаются края будущей опалубки. По линиям разметки с шагом 50-90 см в грунт забиваются бруски сечением 50х50 мм (строго вертикально!). Получится два ряда колышков, вбитых по периметру будущего ростверка;
• каждую пару колышков, стоящих напротив друг друга, надо соединить такими же брусками (поверху);
• на каждую полученную П-образную конструкцию из брусков набить доску шириной 3-4 см. ее верхний срез должен располагаться на уровне днища будущей опалубки;
• укладываются горизонтальные доски, в которых предварительно вырезаются отверстия под сваи;
• устанавливаются вертикальные стенки опалубки и приколачиваются гвоздями к брускам, стоящим вертикально;
• собранная опалубка изнутри выстилается полиэтиленовой пленкой.

Армирование ростверка

Арматурный каркас должен быть полностью утоплен в бетон со всех сторон. Поэтому, прежде чем приступать к армированию, надо на дно опалубки (в поперечном направлении) уложить бруски любой ширины, но одинаковой толщины – от 30 до 50 мм.

Нижний ряд арматурных стержней укладывается на бруски и связывается между собой. Связи должны обеспечивать одинаковое расстояние между стержнями.

Верхний ряд (пояс) арматурного каркаса подвешивается к поперечным брускам, которыми мы связали стойки опалубки. Далее верхний и нижний пояса связываются между собой.

В результате получается каркас, подвешенный на проволочках.

Количество арматуры

Необходимое количество арматуры можно подсчитать, исходя из соотношения площади поперечного сечения ростверка и суммы сечений всех стержней. Оно составляет 1000:1. Порядок расчета следующий: — умножьте ширину ростверка на его высоту и поделите результат на 1000; — полученное число разделите на площадь сечения одного стержня. В результате таких несложных расчетов вы определите минимально необходимое количество арматуры».

При этом следует учесть, что между рядами арматуры должно быть не более 150 мм.

Заливка ростверка

Для заливки ростверка применяются бетоны марок М300 и М350. Во время заполнения опалубки бетонной смесью ее обязательно штыкуют, чтобы выгнать воздух, который может оказаться «запертым» в толще бетона.

Это можно делать при помощи арматурного прутка. Более прогрессивный метод – применение специального вибратора. Покупать его дорого, да и нет смысла – не так уж часто частный домовладелец занимается строительными работами. Но это оборудование можно взять в аренду.

Вот, собственно, и весь перечень работ, которые придется выполнить домашнему мастеру при устройстве свайно-ростверкового фундамента. После затвердения бетона можно приступать к возведению здания.

Видео строительства фундамента на буронабивных сваях с монолитным ростверком.

Особенности работы ростверка

Как вы понимаете, дом дает разную нагрузку в помещениях. Ведь в нем мебель, отделка, различные приборы и вещи распределены неравномерно. Само собой, нагрузка на опоры тоже окажется разной. При помощи ростверка получается преобразовать все нагрузки таким образом, чтобы на сваи, установленные под ним, воздействовали одинаковые силы. Это качество очень полезно, так как позволяет добиться стабильности всей конструкции.

Если сваи будут нагружены равномерно, то уменьшается вероятность того, что они будут по-разному усаживаться. Если фундамент будет усаживаться неравномерно, то обязательно появятся на нем и стенах трещины. Устройство свайно-ростверкового фундамента отличается высокой стабильностью. Но все равно не избавилась конструкция от основного недостатка свай – неизвестно, какой тип грунта находится возле них.
