Виды винтовых свай: как выбрать подходящие?

Правила монтажа свайно-винтового фундамента

Самостоятельное строительство основания здания или сооружения из фундамента на винтовых сваях (ВС) основывается на соблюдении довольно простой технологии.

Для успешной установки свайно-винтового фундамента своими руками следует придерживаться следующих правил:

• опору ввинчивают в почву строго вертикально. Любые отклонения в сторону наносят ущерб несущей способности СВФ;
• внешнюю поверхность ВС обязательно подвергают антикоррозионной обработке;
• полость ствола с открытым нижним торцом должна быть тоже покрыта защитным составом. В противном случае влажный грунт вызовет коррозию металла;
• грунтовое основание не должно содержать крупнообломочных и скалистых пород;
• концы свай обязательно располагают ниже границы промерзания и выше уровня грунтовых вод. Это нужно для того, чтобы силы пучения, вызванные сезонными изменениями температуры почвы и перепадами горизонта вод, не смогли вытолкнуть сваю наверх;
• нижний торец опоры не должен быть открытым, его заваривают металлом в виде эллипса под углом 450 или конуса. Бетон внутри ствола защитит от коррозии сталь;
• независимо от расчётного количества свай, между ними выдерживают интервал 1,5 – 2 м;
• монтаж СВФ выполняют минимум три человека. Двое работников вращают ВС рычагами, продетыми через верхние монтажные отверстия сваи. Третий человек усилием рук удерживает трубу в вертикальном положении.

Применение свайного фундамента

Традиционно такие конструкции использовались в сложных условиях строительства. В первую очередь, к таким условиям относятся чрезмерно влажные, подвижные и неустойчивые грунты, возможность затопления дома, вечная мерзлота и другие факторы.

Классические виды фундамента (ленточный, плитный и другие) базируются на верхних слоях почвы, передавая на них нагрузку от здания. Поскольку верхний слой грунта может быть непрочным, такие основания дома не обеспечивают надежность и безопасность использования жилища.

Сваи забиваются или вкручиваются в землю на большую глубину. Благодаря этому, появляется возможность передать вес строения на крепкие, глубоко залегающие слои почвы. Это позволяет возводить здания не только на сложных грунтах, но и в условиях возможного затопления: подъем воды в находящемся рядом водоеме не размоет фундамент и не нанесет ущерба постройке.

Также свайный фундамент используется тогда, когда нельзя произвести выемку грунта. Подобная ситуация может сложиться при возведении здания в непосредственной близости от других строений, либо в месте, где нельзя нарушать созданный ландшафтный дизайн.

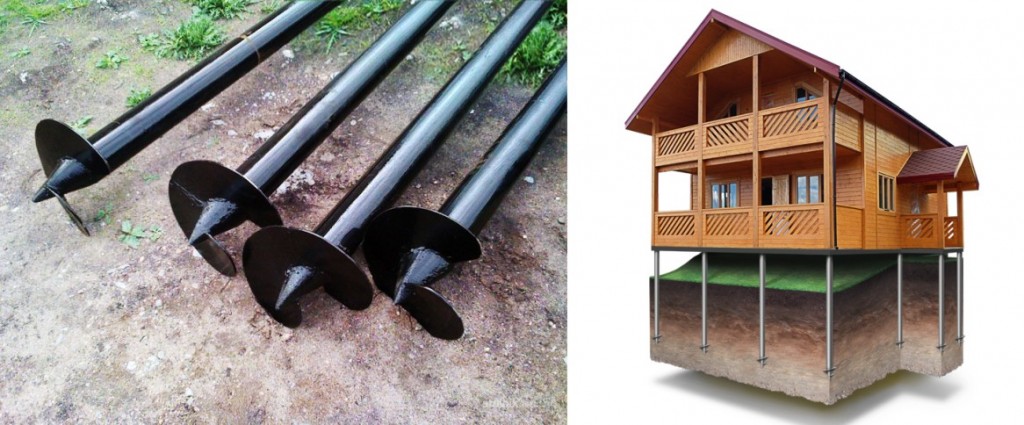

Что такое винтовые сваи?

Винтовые сваи представляют собой железные трубы с приваренным литым наконечником в виде винта. Винт позволяет легко вкрутить сваю в грунт, получив тем самым надежную опору, поверх которой затем укладывается швеллер или другой металлопрокат для последующего строительства фундамента.

Использование свай даёт возможность в кратчайшее время возвести основание дома там, где нет возможности поставить традиционный фундамент в виде плиты или ленты. Как правило, применение свайных фундаментов, актуально на заболостистых местностях, на склонах и сильно рыхлых грунтах.

Применение винтовых свай

Винтовые сваи нашли самое широкое применение:

1. В капитальном строительстве;
2. При возведении объектов жилого типа;
3. При сооружении гидротехнических объектов, мостов и причалов.

Как было сказано выше, использование свай оправдывается в тех случаях, когда построить обычный тип фундамента, нет возможности. Как правило, такое происходит, если на участке наблюдается слабонесущий или пучинистый грунт.

Кроме того, винтовые сваи стали практически незаменимы при укреплении откосов, а также при проведении различного рода работ, связанных с реконструкцией зданий.

Плюсы и минусы свайно-винтового фундамента

Свайные фундаменты принципиально отличаются от ленточных и плитных тем, что каждая свая передает на грунт сосредоточенную нагрузку в отдельной точке. А свайно-винтовой фундамент в свою очередь отличается от свайно-забивного из железобетонных свай тем, что:

• Сваи – металлические трубы, гораздо хуже железобетона сопротивляющиеся изгибу.
• Металлические сваи в грунте подвержены коррозии.
• Заворачивание винтовых свай, в отличие от вбивания забивных, не уплотняет, а разрыхляет грунт.

Вследствие указанных факторов качество свайно-винтового фундамента очень сильно зависит от свойств подстилающего грунта. Идеальная «подушка» под винтовой фундамент – мощный сухой суглинок или слегка увлажненный аллювий, песок с включениями мелкой гальки. В последнем случае винт сваи при вкручивании толкает перед собой все более расширяющийся и уплотняющийся конус грунта. Из него при этом выжимается вода, а мелкие частички глины, всегда присутствующие в аллювии, цементируют его. В конце концов конус грунта приобретает прочность бетона, а конусы отдельных свай в глубине смыкаются. Свая заклинивается намертво, так, что ее легче свернуть в штопор, чем дальше завернуть или вывернуть; прочнейший фундамент теперь готов фактически без нулевого цикла.

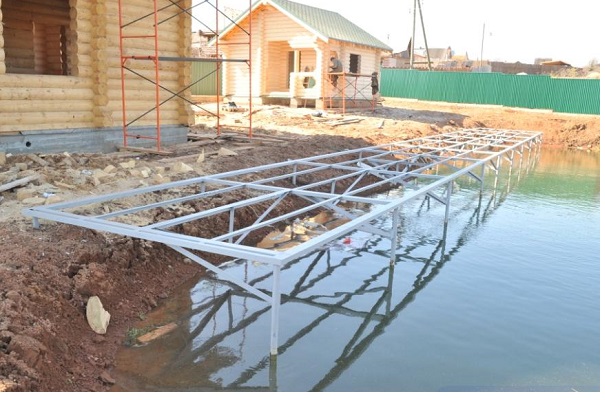

Беседка с купальней на винтовых сваях

В плодородных многослойных грунтах большей части РФ свая фундамента работает по-иному. Как – разберем ниже, а пока укажем плюсы и минусы винтовых свай в России, за исключением горных районов и зоны вечной мерзлоты:

1. Не требуется планировка площадки и оборудование подъездных путей к ней – плюс.
2. Строительство не привязано к сезону, погодным/природным условиям и географическому положению объекта; сваи можно заворачивать и в болото, и в вечную мерзлоту – плюс.
3. Трудозатраты на устройство свайно-винтового фундамента на порядок и более меньше, чем любого другого; его можно собрать за 1-3 рабочих смены – плюс.
4. Не нужно ждать усадки фундамента, строительство можно начинать сразу после его монтажа – плюс.
5. Пристройки к основному зданию можно делать, не опасаясь усадки их фундаментов относительно старого – плюс.
6. Строительство возможно в зоне развитых подземных коммуникаций – плюс.
7. С применением промышленных методов сборки и в сочетании с железобетонным ленточным свайно-винтовой фундамент позволяет вести строительство на самых слабых грунтах, вплоть до плывунов – плюс.
8. Те же промышленные технологии строительства позволяют извлекать сваи из грунта для повторного использования – плюс.
9. Ограниченный срок службы: в увлажненных грунтах с химической реакцией, отличной от нейтральной, металлические сваи служат 50-60 лет; бурозабивные (см. далее) до 100-120 лет – минус.
10. Ограниченная свойствами грунта несущая способность: капитальное многоэтажное строительство на свайно-винтовых фундаментах невозможно – минус.
11. Свайно-винтовые фундаменты для жилых строений долговременного пользования на единицу несомой нагрузки от здания оказываются на 10-30% дороже свайно-забивных или ленточных – минус.
12. Устройство подвального помещения невозможно, т.к. нарушается взаимодействие свай с грунтом – минус.
13. Попадание текучей воды в подпол здания недопустимо, поэтому требуется достаточно сложная отделка цоколя и отмостка – минус.
14. Монтаж фундамента требует предварительных геологических исследований на месте строительства и достаточно сложных и трудоемких расчетов. Если для ленточных фундаментов можно разработать типовые проекты, то каждый свайно-винтовой проектируется индивидуально – минус.

В индивидуальном строительстве плюсы свайно-винтового фундамента безусловно оттесняют его минусы в следующих случаях:

• Временные легкие жилые дома. Скажем, берем недорогую посильную ипотеку на сборно-щитовой домик, а рядом понемногу строим сами капитальный особняк.
• Деревянные бани: надежная изоляция пола от грунта дает и от металлической печки достаточно легкий и мягкий пар.
• Хозпостройки, навесы, шпалеры.
• Заборы.
• Распашные ворота.

Столбы раздвижных ворот из винтовых свай делать не следует: под механизм все равно нужно основательное бетонирование, а его усадка в дальнейшем приведет к перекашиванию створки; также сваи неважно держат регулярные знакопеременные нагрузки при ее выдвижении/задвигании. Не очень подходят свайно-винтовые фундаменты и под гаражи; для въезда-выезда придется делать пандус высотой около 0,5 м, что неудобно, отнимает место на участке, усложняет и удорожает работу. Исключение – сварные металлические гаражи, но их эстетика всем известна.

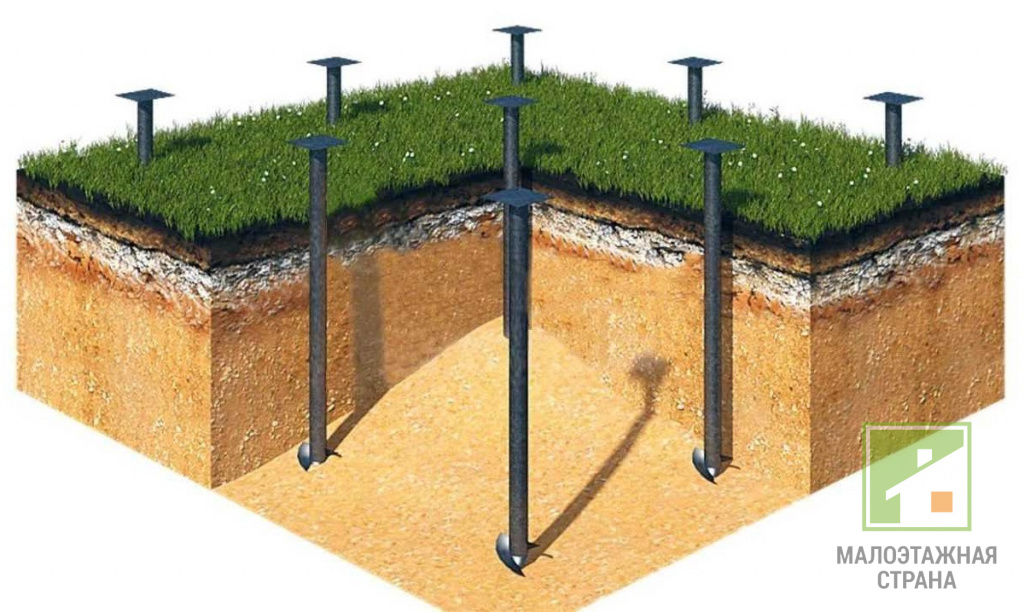

Фундамент на винтовых сваях

Свайный фундамент представляет собой конструкцию, опорным элементом которого служат винтовая свая. По сути, это стальная труба, к краю которой приварен наконечник и лопасти различной формы. Внешне такая свая напоминает гигантский саморез.

Существует довольно много разновидностей опорных свай. Чтобы разобраться в многообразии этих несущих конструкций, стоит обратиться к ГОСТу.

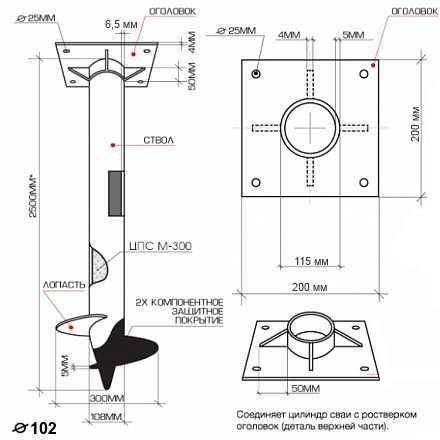

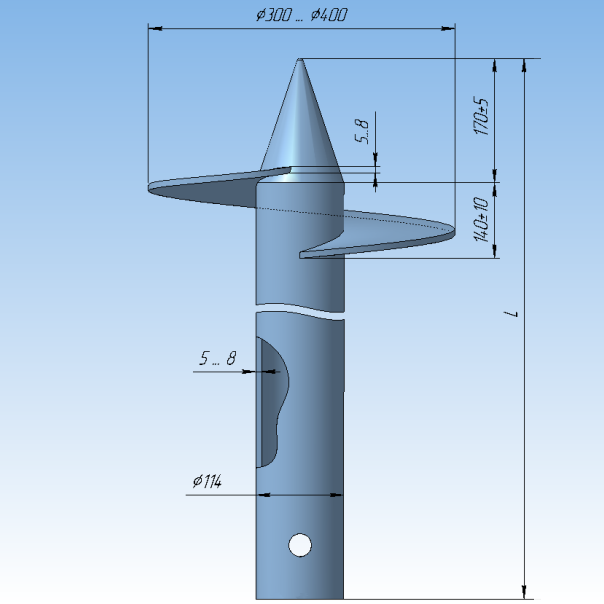

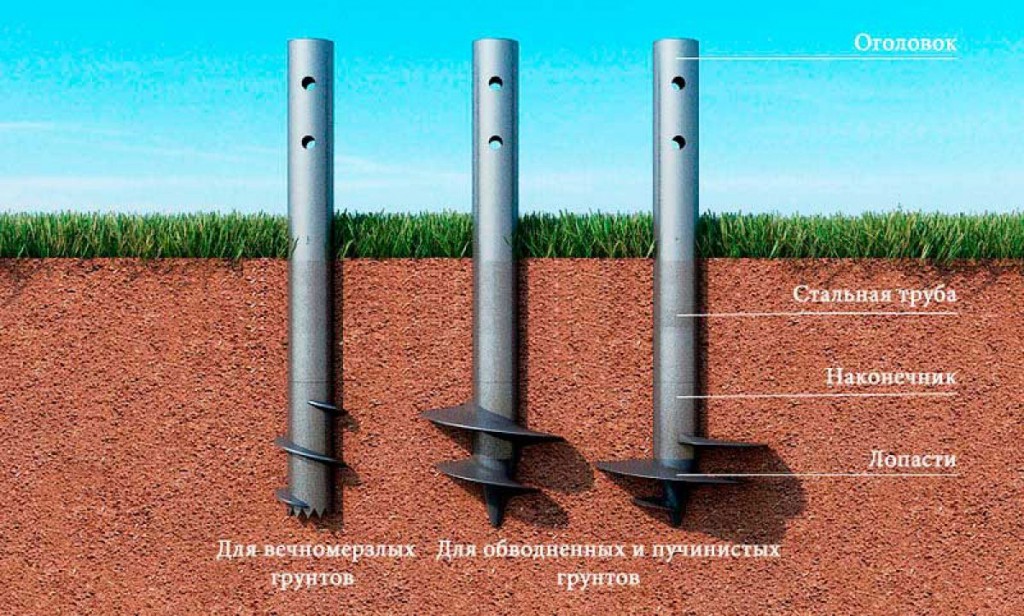

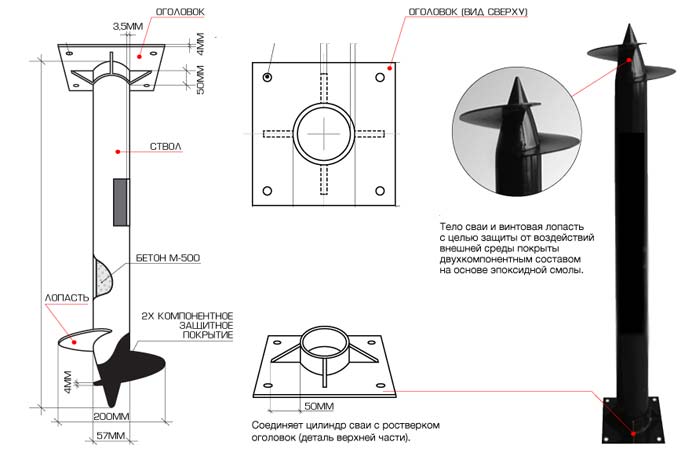

Конструктивные элементы сваи

Согласно стандарту, опорная свая состоит из следующих элементов:

• Рабочий ствол. Это стальная труба определенного диаметра и длины. По ГОСТу диаметр ствола не должен быть менее 55 мм, а толщина стенки начинается от 4 мм.
• Наконечник. В виде направляющей насадки (наконечника), зачастую используется чугунная или стальная отливка, с заостренным концом для лучшего проникновения в грунт. При необходимости отливка может усиливаться термообработкой.
• Винтовая спираль. Этот элемент представляет собой стальную ленту, привариваемую к наконечнику или рабочему стволу по принципу шнека. При этом свая может иметь как один виток, так и несколько витков по всей длине ствола (если строительство происходит на вспученных или сильно подвижных грунтах).

Для изготовления опоры к рабочему стволу надежно приваривают литой наконечник. А от наконечника и по телу ствола приваривают винтовую ленту, не менее одного полного витка.

Такая необыкновенная конструкция позволяет вкручивать опорные сваи глубоко в грунт, ручным или автоматическим способом. Острый наконечник пронзает землю, а широкие лопасти служат дополнительным опорным элементом конструкции, значительно увеличивая площадь опоры. Сильно сжимаемая плотным слоем грунта, свая с винтовой спиралью становится надежной опорой будущего строения.

Важно! По сути, каждый хозяин, владеющий навыками сварки, может самостоятельно изготовить опорные сваи под фундамент. Однако практика показывает, что в домашних условиях нельзя гарантировать качество такой сварной конструкции. Для опоры под дом, в котором будут проживать люди, такие риск неприемлимы!

Сварные конструкции нужно приобретать, и лишь у надежных производителей, готовых предъявить сертификат качества продукции.

Где применяются свайные фундаменты

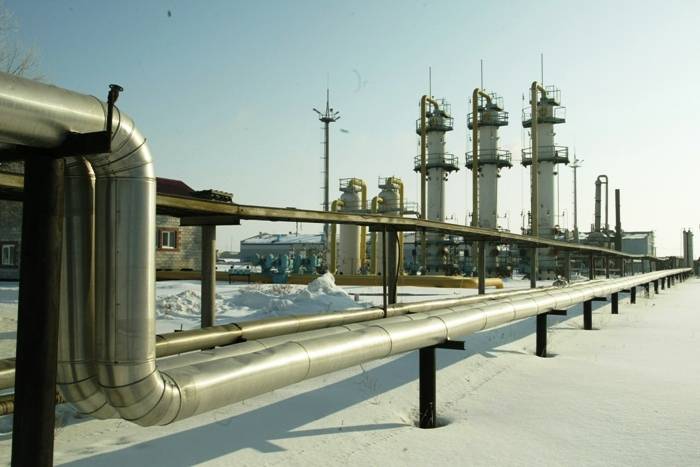

В большинстве российских регионов свайный фундамент применяется для строительства домов на слабых грунтах. Таковыми будут являться торфяники и болотистые почвы. Кстати, он будет и там, где достаточно высокий уровень грунтовых вод.

Схема монтажа свайного фундамента

Плитный или мелко заглубленный ленточный фундамент будет неэффективен на такой земле, так как верхний слой почвы просто не сможет выдержать большую нагрузку.

Проектирование и устройство свайных фундаментов регламентируется не только Строительными нормами и правилами, в частности, СНиП , но и другими нормативными документами, к которым относится, например «Руководство по проектированию свайных фундаментов». В нём изложены все рекомендуемые решения, применяемые для устройства данного типа фундаментов, определены параметры необходимых изыскательских работ, методы выполнения проектных и виды осуществляемых расчётно-конструкторских работ.

Рассмотрены вопросы расчёта свай по несущей способности, расчёт свайных фундаментов и оснований по деформациям, общие вопросы проектирования свайных фундаментов.

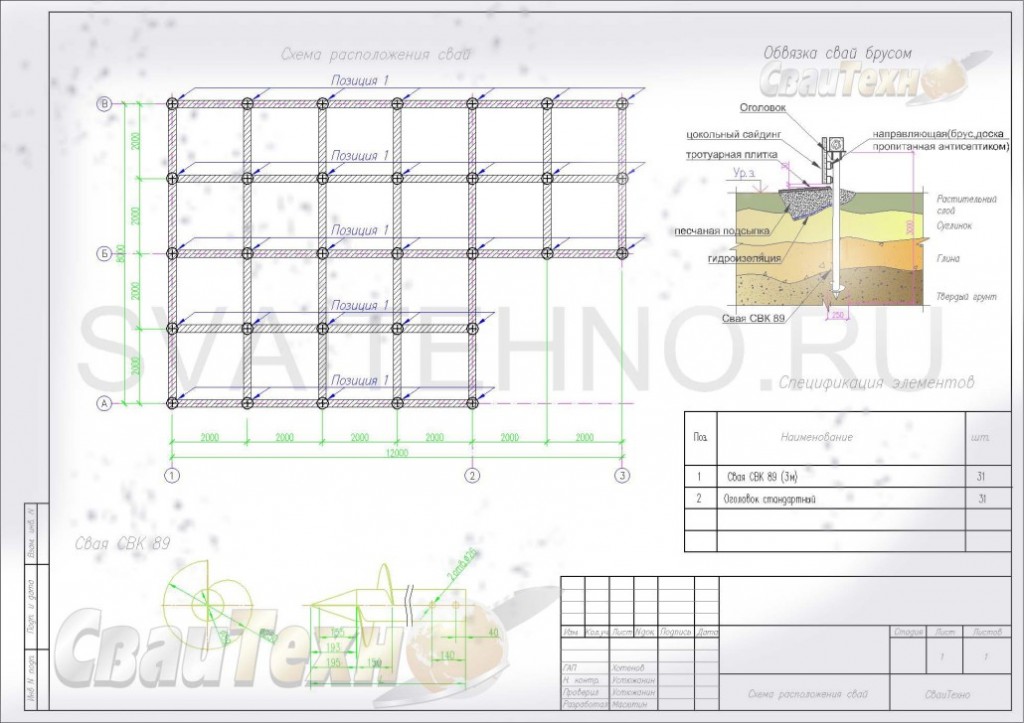

Готовый проект свайного фундамента

Отдельно выделены особенности проектирования в специфических условиях, таких как просадочные грунты, набухающие грунты, подрабатываемые территории или сейсмические районы.

Свайный фундамент представляет собой более сложную систему, чем просто набор свай, поэтому для квалифицированного расчёта других элементов применяются и иные рекомендованные к использованию материалы, например, «Пособие по проектированию железобетонных ростверков свайных фундаментов».

Использование нормативной литературы позволяет обеспечить высокое качество проектных работ и обоснованное принятие экономических решений без ущерба безопасности и долговечности зданий и сооружений.

Именно для этого используют сваи. Вертикальные конструкции опускаются на достаточную глубину в землю и передают нагрузку на более плотные слои грунта, которые располагаются ниже. Цена такого фундамента более низкая, чем на классические типы фундаментов с выемкой грунта.

Также установка свайного фундамента станет оптимальным решением в районах вечной мерзлоты и там, где имеются подвижные грунты. Домик для отдыха на берегу реки или вблизи водоёма тоже лучше ставить на свайный фундамент. При использовании качественной гидроизоляции конструкция прослужит намного дольше, чем прочие типы фундаментов.

Оглавление

ОпределениеВиды винтовых свайШприцевидные винтовые сваиОднолопастные винтовые сваиДвухлопастные винтовые сваиМнение экспертаГеошурупыОтличия свай разных диаметров, какие для чего подходятПлюсы и минусы винтовых свайТехнология установки фундамента на винтовых сваяхНеобходимые инструменты и материалыИнструментыСредства индивидуальной защиты (СИЗы)Строительные материалыКак узнать глубину залегания плотного грунта?Как размечается свайное полеТехнология монтажа фундаментаВидео-инструкция по монтажу свайно-винтового фундаментаУход за винтовыми сваями, видео-руководствоКоротко о главном

Какой толщины должны быть сваи

Здесь необходимо разделять две толщины: трубы и лопасти. А еще в продуктовой линейке любого производителя изделия делятся на несколько категорий:

• эконом;
• стандарт;
• усиленные.

В качестве примера возьмем ходовую сваю диаметром 108 мм. Она поставляется в 3 вариантах:

• толщина стенки 3,5 мм + толщина лопасти 3,5 мм + диаметр лопасти 250 мм;
• толщина стенки 4 мм + толщина лопасти 5 мм + диаметр лопасти 300 мм;
• толщина стенки 4 мм + толщина лопасти 6 мм + диаметр лопасти 300 мм.

Как видно, разница в параметрах очень незначительная. На самом же деле имеет место существенное различие в несущей способности сваи и ее долговечности.

Естественно при выборе толщины стенки огромное значение имеет экономическая целесообразность. Поэтому для свай, используемых для неответственных строений (беседка, теплица, забор), достаточной является 3-3,5 мм труба. Для гражданских строений (дом, баня, гараж) достаточной является 3,5-4,5 мм толщины трубы. А уже для промышленных объектов (ангар, кирпичное сооружение, тяжелые строения) используются более толстостенные трубы.

Точно знаю, что трубу со стенкой 3,5 мм в точке земля-воздух естественная коррозия разрушит не раньше, чем через 50 лет, а с учетом бетонирования внутренней полости трубы, и обработки ее снаружи защитным составом этот срок увеличивается существенно.

Расчет и проектирование свайно-винтового фундамента

Что необходимо сделать прежде, чем приступать к проектированию?

1. Определить тип почвы и ее особенности. От этого будет зависеть выбор свай, их технические характеристики и качество будущего фундамента.
2. Определить уровень промерзания почвы. От этого зависит глубина завинчивания и, следовательно, длина свайных столбов.
3. Определить уровень грунтовых вод и его колебания в зависимости от поры года.
4. Определить несущую способность свайных столбов и вес будущего здания с учетом выпадающих осадков (снега на крыше в зимний период), и прочих нагрузок – мебели, жильцов, количества этажей и пр.

Исходя из всего вышеперечисленного, рассчитывается количество свай, их параметры, виды и характеристики. Затем определяется место расположения свай исходя из планировки дома, глубина вкручивания и места для размещения опор.

После того, как все расчеты проведены, проводится разметка предварительно подготовленного участка – по углам будущего здания (на местах установки свай) вбиваются колышки, между ними натягивается шнур. По шнуру колышками отмечаются места вкручивания остальных свай.

Технология монтажа

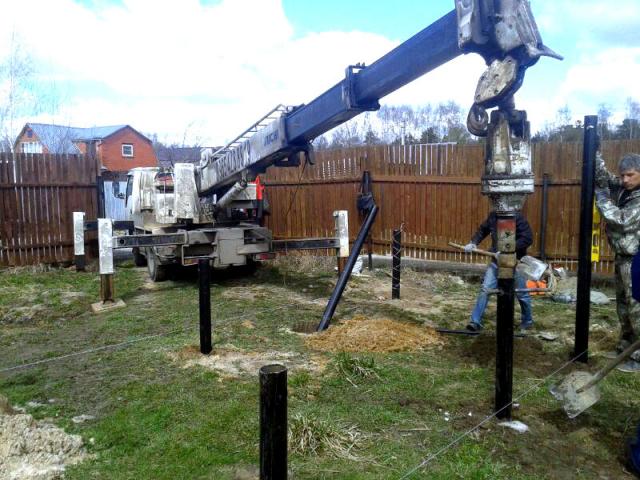

Этап 1. Закручивание свайных столбов.

Проводится вручную или с применением спецтехники. Для монтажа вручную используют специальный рычаг, с помощью которого несколько человек ввинчивают столбы в землю. В некоторых случаях на месте установки делается неглубокая лунка, около 15 см глубиной, но это делать не рекомендуется, так как свая, которая устанавливается в неподготовленный таким образом грунт, гораздо надежнее и крепче зафиксирована.

Этап 2. Выравнивание и подрезка.

После того, как все столбы установлены, их необходимо подрезать, чтобы выровнять. Для проверки уровня пользуются нивелиром.

Этап 3. Бетонирование.

Внутреннее пространство сваи заполняют цементным раствором. Если планируется делать бетонированный ростверк, то сваи предварительно армируются.

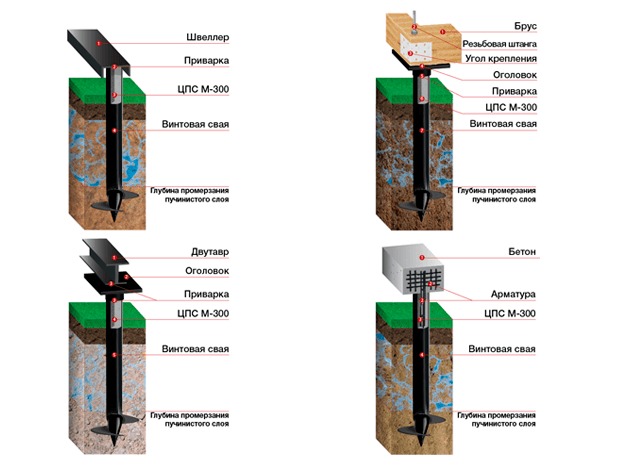

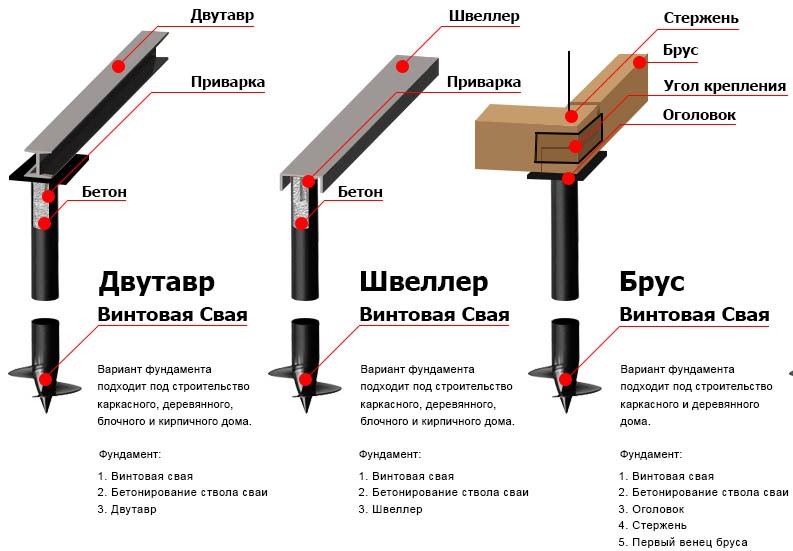

Этап 4. Монтаж ростверка.

После бетонирования сваи скрепляются металлическим или деревянным брусом. В случае устройства ленточного ростверка, предварительно устанавливается опалубка и проводится армирование.

Несмотря на простоту монтажа, возведение свайно-винтового фундамента имеет свои особенности. Более подробно о всех этапах и нюансах рассказано в отдельной статье – свайно-винтовой фундамент своими руками.

ВконтактеFacebookTwitterLiveJournalОдноклассникиМой мир(Пока оценок нет)

Назначение буровых строительных свай-классификация и их виды

Назначение строительных фундаментных свай – создание прочной основы для больших архитектурных сооружений благодаря значительной толщине и глубине расположения (до 76 м). Их виды разнятся, в зависимости от устройства и методов изготовления:

1. Буронабивные, сделанные способом заливания бетона и его армирования железным каркасом в специально пробуренных скважинах без предварительного крепления их стенок. Выполняются в почвах с глиной. Применяются в строительстве высотных сооружений в густо застроенных районах и при наличии системы подземных коммуникационных линий. Делаются непосредственно на месте сравнительно дешёвый вариант возведения сваи с использованием непрерывного полого шнека, когда бетонирование после максимального погружения бура осуществляется посредством заливания смеси в специальную полость в середине бурового шнека. Армирование делается в конце рабочего процесса.
2. Буронабивные, установленные на значительную глубину. Стены скважин дополнительно укрепляются раствором на цементной основе или с помощью специальной обсадной трубы. Такое приспособление эффективно, когда фильтрация подземных вод составляет от 200 м в сутки. Применяются на грунте из песка, с плывунами.
3. Буроинъекционные, делающиеся посредством заполнения подготовленной скважины мелкозернистым раствором бетона (диаметр сваи: от 150 до 250 мм). Применяются для реконструкций старых оснований, при возникновении опасности оседания, движения геологических слоёв. В этом случае бурение делается в самом фундаменте или рядом с ним. Армирование необязательно.
4. Буроопускные, предполагающие помещение в скважину железобетонного столба с заполнением образовавшегося промежутка между ним и стенками скважины бетоном.
5. Буросекущие, выполняемые способом поочерёдного бурения и последующего бетонирования вначале нечётных, затем чётных скважин при условии их обязательного сцепления друг с другом.

Достоинства оснований на винтовых сваях

Для начала мы кратко перечислим преимущества винтовых свай, а  затем рассмотрим каждый раздел отдельно. Итак, винтовые сваи (преимущества):

1. прочность и долговечность;
2. дешевизна;
3. лёгкость и скорость монтажа;
4. надёжность на осадочных грунтах;
5. возможность использования на склонах.

Если верить практике, то скорость разрушения бетонного основания намного выше, чем свайного фундамента. Объясняется этот тем, что железобетонные фундаменты больше подвержены осадочным деформациям, что приводит к снижению их несущей способности.

Подсчитав все затраты на устройство свайного фундамента и сравнив их с расходами на сооружение бетонного, плитного или ленточного основания, можно точно сказать, что они намного меньше. Таким образом, сооружая фундаменты на винтовых сваях, вы значительно экономите свои деньги.

Быстрота монтажа свайных оснований – это большой плюс в пользу таких конструкций. Например, чтобы устроить фундамент из винтовых свай под небольшой частный домик или баньку потребуется всего один день! Такая скорость монтажа связана с тем, что:

• нет необходимости рыть траншеи или ямы;
• не требуется использование спецтехники (для монтажа вручную небольших свай достаточно 2-3 человек);
• поскольку устройство основания выполняется без использования бетона, не нужно ждать момента его схватывания;
• для устройства такого основания не требуются особые знания и навыки.

На непрочных или осадочных грунтах можно использовать только свайные фундаменты. Ведь только такой вид основания позволяет добраться до плотной породы и закрепиться в ней концами свай. В этом и состоят основные преимущества фундамента на винтовых сваях в сравнении с другими типами оснований.  Единственным основанием, на котором нельзя использовать свайные фундаменты является скала.

Преимущества винтовых свай

Широкую популярность данный вид опоры получил за счет того, что может использоваться даже на участке со сложным грунтом. Например, если земля, предназначенная под строительство, характеризуется водонасыщенностью, то можно ожидать, что строение на ней будет подвергаться повреждениям за счет изменения уровня грунта. Происходит этот процесс под воздействием резких перепадов температуры. Использование винтовых свай помогает решить эту проблему, так как их лопасти в буквальном смысле вкручиваются в землю, подобно шурупам. Использовать их можно не только для участков с повышенным уровнем грунтовых вод, но для следующих видов:

• Многолетнемерзлых;
• Подверженных процессу пучения;
• Торфяных;
• Со слабой рыхлой почвой.

Использование винтовых свай на участках со слабой рыхлой почвой

И даже неровный рельеф местности не становится препятствием для использования винтовых свай.

Дополнительными преимуществами данного вида материала можно считать:

• Простой монтаж, не требующий сложных подготовительных и земляных работ;
• Его применение не зависит от погодных условий. Могут монтироваться в любое время года и даже при наличии осадков;
• Не требует дополнительных материалов, таких как арматура или опалубка;
• Сжатые сроки строительных работ. Простой монтаж может занять всего пару часов;
• Разнообразие видов, позволяющее подобрать подходящие по качеству и стоимости сваи в каждом индивидуальном случае;
• Позволяют в любой удобный момент достраивать объект. При этом в замене проекта нет необходимости.

В зависимости от масштаба строительства, применяются две технологии установки: вручную или с использованием техники. В последнем случае применяются достаточно мобильные не громоздкие устройства.

Одним из самых главных преимуществ выбора винтовых свай является тот критерий, что строительные работы можно продолжать сразу же после их установки.

Они не требует временного ожидания, как например, при создании бетонного фундамента.

Виды свайных фундаментов

Одна свая не способна выдерживать большие нагрузки. Высокую несущую способность свайный фундамент приобретает благодаря объединению свай в единую систему при помощи ростверка.

В зависимости от того, как организовано свайное основание, выделяют несколько разновидностей фундаментов.

Монолит

В точках расположения свай бурят скважины. Затем в них устанавливают опоры. Столбы забиваются при помощи молотка или копра. Свободное место заполняют бетоном.

Пустотелые сваи из железобетона представляют собой составную конструкцию, звенья которой соединяют методом сварки или при помощи скручивания болтами. Нижняя часть таких свай заполнена грунтом. В верхнюю заливают бетонный раствор. Затем сваи объединяются ростверком.

Буронабивной фундамент

Если рассматривать свайный фундамент и его виды, то достаточно большой популярность пользуются основания на буронабивных сваях. Такие опоры изготавливают непосредственно на месте строительства.

Изготовление буронабивных свай проходит в рамках следующего алгоритма:

• С учетом параметров свайных элементов на площадке бурят скважины. В них устанавливают обсадные трубы, которые одновременно будут являться опалубкой.
• Полость сваи армируется.
• Затем опора бетонируется.

Винтовой фундамент

Для погружения в грунт винтовых свай используется профессиональное оборудование. При желании можно вкрутить сваю самостоятельно, при помощи помощника. Но это достаточно трудоемкое занятие. Приглашая для установки винтовых свай профессиональную бригаду, обязательно следите за ходом выполнения работ.

Сваи должны вкручиваться в грунт на проектную глубину. Менять направления вкручивания опоры в процессе работы запрещено. Перед тем, как приварить металлические оголовки, работники должны заполнить опору бетоном.

О того, насколько добросовестно будет соблюдена технология установки опор, зависят несущие характеристики и долговечность фундамента.

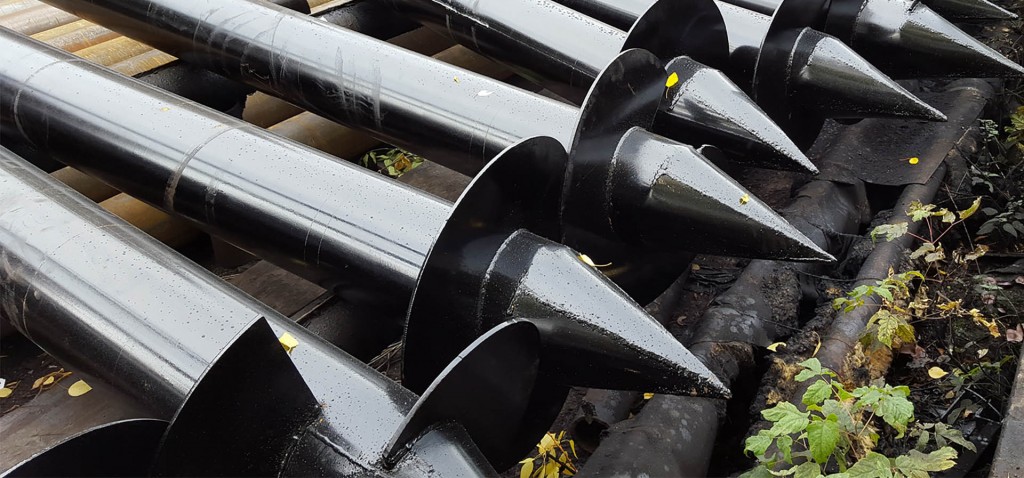

Виды свай, достоинства и недостатки

Благодаря достаточно простой конструкции, существует не так много видов винтовых свай. В большинстве случаев различают три основных разновидности винтовых свай:

• литые. Наконечник изготавливается в точном соответствии с имеющейся моделью как единое целое. Обладают наибольшей прочностью;
• комбинированные. Предполагают наличие двухосновных частей – лопасти и конуса. Современные технологии позволяют изготавливать подобные сваи, способные выдержать серьезные нагрузки (до 50 т);
• сварные. Изготавливаются следующим образом. На заостренный нижний конец сваи приваривают лопасти. Для качественного и надежного выполнения процесс должен проводиться с применением плазменной резки.

Достоинства

Применение устройства фундаментов на основе винтовых свай имеет ряд несомненных преимуществ:

• экономичность. Фундаменты на винтовых сваях при сопоставимой с ленточными и сборными из ж/б блоков прочности, значительно дешевле в производстве. Это достигается тем, что работы выполняются быстро, отсутствует необходимость выполнения трудоемких земляных работ и уборки мусора;
• возможность выполнения работ в сложных условиях. Устройство фундаментов из винтовых свай возможно на любом рельефе, в лесистой местности без необходимости корчевания корней деревьев, в труднодоступных местах с отсутствием подъездных путей, так как не нужна громоздкая техника. Кроме того, свайно-винтовой фундамент можно использовать на слабых грунтах;

• отсутствие заметной усадки. Особенности конструкции свай предполагают в процессе их погружения (завинчивания) автоматически происходящее дополнительное уплотнение грунта. Поэтому усадка фундаментов практически полностью отсутствует, что дает возможность сразу приступать к последующим работам;
• возможность использования в пристройках. Уже отмеченное выше отсутствие динамических нагрузок на почву позволят устраивать свайно-винтовой фундамент в непосредственной близости от уже построенных зданий и сооружений. Дополнительным плюсом является то, что из-за отсутствия большой техники не страдает, как правило, уже окультуренная и благоустроенная площадь вокруг;
• возможность выполнения работ в любое время года;
• длительный срок службы (более 100 лет), достигаемый надежностью конструкции.

Недостатки

Основной недостаток применения винтовых свай связан с материалом, из которого они изготавливаются. Металл крайне склонен к коррозии, поэтому при приобретении готовых свай или материалов для их самостоятельного изготовления необходимо обращать внимание на качество метала и его обработки. Оптимальный вариант – новая металлическая труба не менее 4 мм толщиной, обработанная пескоструйным аппаратом с последующим нанесением антикоррозионного покрытия. Для лопастей толщина металла должна быть не менее 5 мм.

Многие заказчики считают недостатком отсутствие подвала, который не предусматривается конструкцией свайно-винтового фундамента.

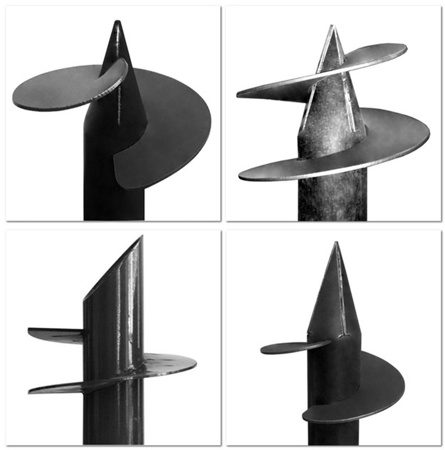

Классификация винтовых свай по типу резьбы

Два основных вида вида свай по устройству резьбы, которая обеспечивает вкручивание сваи в грунт6

1. Лопастные, когда крутящий момент передается от лопасти
2. Резьбовые, когда на конце сваи имеется резьба

Винтовые и лопастные наконечники могут быть как сварными, так и литыми, основное различие здесь – в форме резьбы.

В случае лопастных наконечников внедрение в грунт создается с помощью лопастей. Кроме облегчения заворачивания свай лопасть имеет еще одну важную функцию – она создает дополнительную площадку опоры сваи на слои грунта, повышая, таким образом, ее устойчивость и несущую способность.

В свою очередь резьба на конце трубы значительно облегчает процесс вкручивания сваи в грунт, и тоже широко используется – особенно в плотных грунтах, куда заворачивать лопастные сваи затруднительно, а роль площадки для опирания на грунт не так велика.

Лопастный наконечник

Тип антикоррозионного покрытия

В связи с тем, что сваи будут находиться в агрессивной для металла влажной среде грунта, рекомендовано приобретать изделия с нанесенным на них в заводских условиях защитным покрытием. Кроме этого, очень важно сохранить покрытие в целости при ввинчивании свай, так как оно предохраняет не только саму трубу, находящуюся в грунте, но и ее верх, а также участок, расположенный на границе подземной и надземной части сваи.

Сегодня производители наносят на винтовые сваи различные защитные составы — это может быть холодное или горячее цинкование, полиуретановое, эпоксидное или полимерное покрытие – каждое из них имеет свои характеристики. По проведенным испытаниям разных покрытий были сделаны выводы, что наибольшую эффективность в защите металла показал метод холодного цинкования, полиуретановое и эпоксидное покрытие, а также эмали и грунты, наносимые по ржавчине без предварительной подготовки поверхности, в то время, как горячее цинкование и обычное полимерное покрытие не отличаются высокой прочностью.

Если сваи приобретаются без защитного покрытия, то его необходимо нанести самостоятельно, причем для подземной и надземной части могут быть использованы разные материалы. Но не забывайте, что все серьезные производители обязательно предусматривают антикоррозионную защиту своих изделий. Стало быть, если сваи представляют собой «голый металл», то с очень высокой долей вероятности можно утверждать, что они – кустарного производства. Ну а если так, то кто может гарантировать соответствие и остальных эксплуатационных характеристик?

Кстати, это очень серьезная проблема: мелких кустарных производств винтовых свай – немало, и чаще всего там можно говорить не только о несоблюдении стандартов, но даже и об отсутствии внятных технических условий. Приобретать изделия совершенно непонятного производителя, тем самым «закладывая бомбу замедленного действия» под свой фундамент – вряд ли разумно, даже при супер-привлекательной цене.

Размеры опор

Изготовление винтовых свай в заводских условиях регламентируется положениями ГОСТа, созданными на основании многочисленных лабораторных испытаний, расчётов и практических наблюдений. Прежде всего, нормативами определяются марки стали, допустимые для производства опор, их длина и диаметр. От этих параметров полностью зависят долговечность их эксплуатации и несущая способность.

Стандартными размерами винтовых свай, согласно ГОСТ, являются:

Диаметр

57 мм;76 мм;89 мм;108 мм;133 мм;159 мм.

По длине они могут быть от 1,6 до 12 м.

Технические характеристики

Ключевым параметром для определения несущих способностей служат размеры винтовых свай, прежде всего, их диаметр.

Длина же опоры может регулироваться путём обрезки непосредственно на строительном участке. Таким образом, диаметр сечения является основным параметром сваи, от которого отталкиваются при проектировании несущего фундамента для будущего здания. Зная несущую способность винтовых свай, архитектор-проектировщик сможет вычислить минимально допустимое сечение опоры и расстояние между ними.

При расчёте несущих способностей того или иного вида сваи следует принимать во внимание также характеристики грунта. Чем слабее показатель прочности слагающей его породы, тем меньше допустимая нагрузка на сваю.

Типы свайных опор
