Как изолировать трубу дымохода в перекрытии и не наделать ошибок?

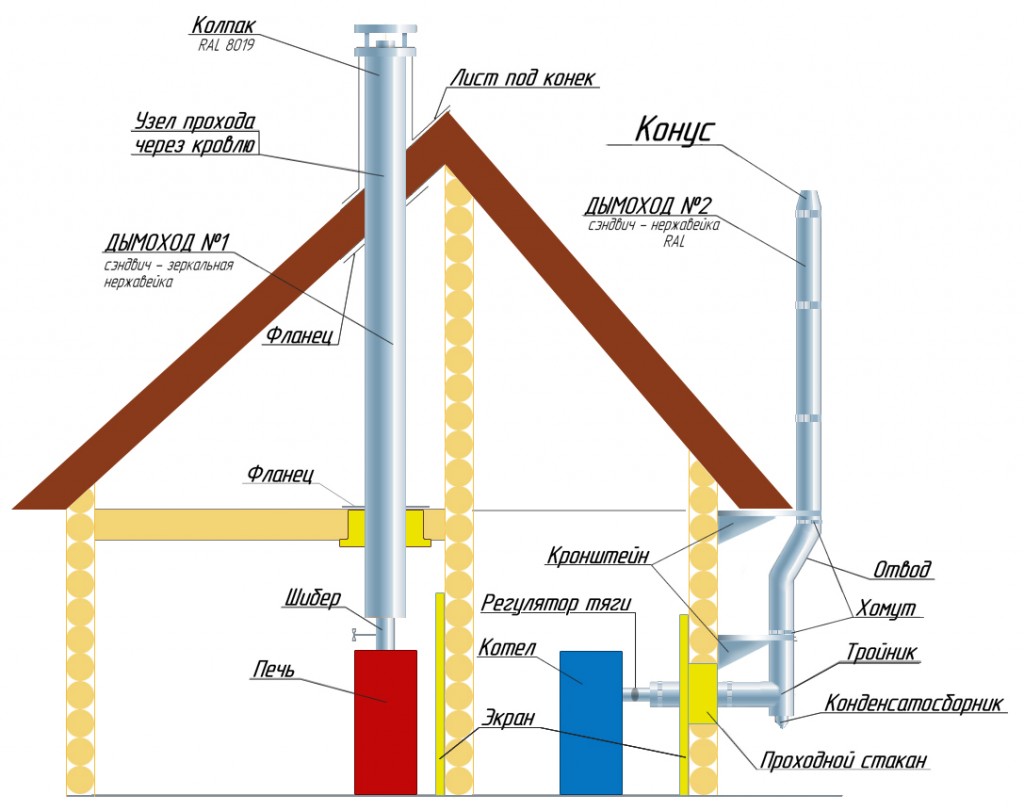

Какой принцип работы у правильного сэндвич-дымохода

Дело в том, что дымовые газы, выходящие из печи, камина или котла в дымоход, содержат в себе много влаги. Изначально она берется из дров, из воздуха, поступающего на горение. Внутри топки эта влага превращается в пар и, вперемешку с продуктами горения, удаляется через дымоход. Поднимаясь по дымоходу дымовые газы охлаждаются и могут достигнуть «точки росы» — температуры, при которой пар вновь превращается в воду. Это черевато тем, что вода перемешивается с продуктами горения и в виде сажи оседает на стенках дымохода. А сажа легковоспламеняема. При горении она дает температуру более 1000оС. А теперь представьте: такая температура внутри трубы. И как это быстро потушить?

Итак, сэндвич предотвращает образование конденсата. Но это не значит, что можно купить любой дымоход – и все проблемы будут решены. Существует много параметров, неправильный выбор которых сведет на нет полезность вашей покупки. На что обязательно стоит обратить внимание при выборе?

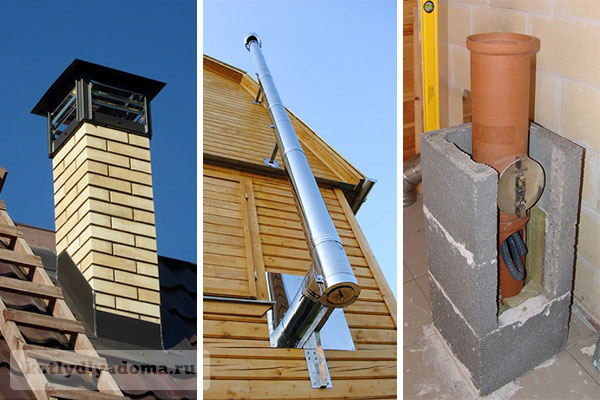

Выбираем материал и конструкцию дымоходной трубы

Конструкция дымоходной трубы напрямую связана с типом печи для обогрева помещения. Так, для каменной русской печи наиболее органично подходит кирпичная конструкция, которая опирается на саму печь, или возводится на собственном фундаменте. В многоэтажных домах прошлого века дымоходные каналы монтировали в толще стен.

Аналогичными дымоходами обычно оснащают все виды каменных печей и каминов. Установка дымоходов из кирпича должна обеспечить максимально гладкую поверхность внутреннего канала и идеальную вертикальность кладки.

В качестве компромисса в последние годы старые кирпичные трубы стали «гильзовать» — вставлять в кирпичный дымоход стальную трубу. Это было необходимо, чтобы снизить стоимость и, соответственно, количество материалов на каменный дымоход, монтаж которого мог обходиться дороже всей остальной печной конструкции.

В более современных и технологичных металлических печах обычно применяют стальные или керамо-композитные трубы. Металлический дымоход значительно дешевле кирпичной трубы и гораздо проще в установке. Однако под действием появляющегося конденсата металл активно коррозирует и разрушается. К тому же, в местах соединения отдельных секций трудно обеспечить идеальную герметичность и дым может просачиваться в помещение.

Более надежно служат керамические дымоотводные трубы. Но, в отличие от стальных, они имеют значительный вес, требуют усиленного крепления, да и по своей стоимости сравнимы с кирпичными. Всех этих недостатков лишены системы новой конструкции, получившие название — дымоходы сэндвич.

Оборудование противопожарной изоляции

Выпуск новых стройматериалов и разработка передовых технологий – гарантия эффективной термоизоляции. Выбор материалов для этой цели во многом определяет форма дымопровода, способ оборачивания трубы, отводящей горячие газообразные вещества при сжигании топлива.

Основная сложность – не давать излишне нагреваться материалам, прилегающим к дымоходу, чтобы они не воспламенились в постройке любого типа.

Большинство построек в частном домовладении имеют дымоход, идущий от:

• твердотопливного котла;
• камина;
• печи;
• плиты для приготовления пищи.

У них разная степень нагрузки и уровень прогревания до максимальной температуры, но изоляция нужна в каждом случае. Сборный или модульный дымоотвод, выпускаемый по типу сэндвич-системы, предполагает готовую изоляцию двойных труб пластом базальтовой ваты. Он эффективен и для утепления, чтобы снизить вероятность образования конденсата, и в качестве защиты от перегрева кровельных материалов на выходе через крышу. Остается правильно организовать герметичность этого прохода, чтобы влага не попадала в дом.

Комплект керамического дымохода

Перед тем как изолировать трубу в бане или жилом доме, стоит выбрать наиболее подходящий для своей конструкции вариант. Керамический дымоход не менее эффективен и долговечен, используется для камина или бани. В сборку готовой конструкции входят комплектующие элементы из противопожарных материалов. Часть из них примыкают непосредственно к трубе или охватывают ее, другие предназначены для герметизации прохода через кровлю.

Выбор места для вывода дымохода должно быть таким, чтобы облегчить изоляционные работы. Но труба должна возвышаться на 30-40см над коньком, во избежание обратной тяги при сильном ветре, поэтому трубу нередко выводят через конёк.

Для твердотопливного котла — дымоход из кирпича

Дымовая труба из кирпича, как правило, обходится дешевле, чем современные дымоходные системы. Традиционная труба дымохода из керамического кирпича легко выдерживает высокие температуры отходящих газов. Труба выдерживает даже возгорание скоплений сажи в дымоходе.

Кирпичная дымовая труба для котла в частном доме довольно тяжелое сооружение. Дымоход располагают на фундаменте или прочном железобетонном перекрытии. Сооружение такого дымохода требует определенных навыков, кладку герметичного и долговечного дымохода лучше поручить квалифицированному каменщику-печнику.

В дымовой трубе из кирпича часто размещают каналы и дымоходов и вентиляции

Кладку дымовой трубы выполняют из качественного полнотелого керамического кирпича марки не ниже М125 на обычном кладочном растворе. Верхний участок трубы, над кровлей, можно выложить из лицевого или клинкерного кирпича. Толщина стенок дымохода должна быть не менее 120 мм (полкирпича).

Кладка дымохода из кирпича. Рядом с дымоходом, в одном вертикальном блоке обычно размещают каналы вентиляции. Шаблоны облегчают кладку ровных каналов с гладкими стенками.

Размер каналов дымохода и вентиляции выбирают кратным размерам кирпича с учетом толщины вертикальных швов. Например, сечение канала может быть 140х140 мм (1/2х1/2 кирпича) или 140х200 мм (1/2х3/4 кирпича), или 140х270 мм (1/2 х 1 кирпич). На практике часто делают дымовой канал размером 20 x 20 см (3/4х3/4 кирпича). В такой канал в случае необходимости легко подобрать и вставить круглый стальной или керамический вкладыш соответствующего диаметра.

Дымовые газы в канале дымохода не должны сильно охлаждаться. Поэтому дымоход стараются встроить в кладку внутренней стены дома или пристраивают к стене. Участки дымохода, которые проходят через неотапливаемое помещение (чердак) или снаружи дома утепляют минеральной ватой.

Кирпичный дымоход надежно и долго служит только при высокой температуре отходящих газов, которая препятствует образованию конденсата в трубе. Как правило, это условие выполняется при работе дымохода с обычным твердотопливным котлом.

При работе с современными котлами на газе или жидком топливе, а также с твердотопливными пиролизными котлами, пеллетными и другими, работающими длительное время в режиме медленного горения малой интенсивности, кирпичный дымоход довольно быстро разрушается.

Современные котлы сконструированы так, что отходящие газы имеют довольно низкую температуру. В результате в дымовой трубе происходит конденсация паров воды, содержащейся в дымовых газах. Стенки трубы постоянно увлажняются. Кроме того, соединяясь с другими продуктами сгорания вода образует на внутренней поверхности трубы агрессивные химические соединения.

В частности, в отходящих газах котлов содержится сера, которая взаимодействуя с водой, образует в дымоходе серную кислоту, разъедающую его стенки. Внешние признаки разрушения — темные влажные пятна на наружной поверхности кирпичной трубы.

Режим работы твердотопливного пиролизного котла также способствует образованию в дымоходе агрессивного конденсата, быстро разрушающего кирпичный дымоход.

Шероховатые стенки дымохода способствуют накоплению на них твердых частиц сажи. Шероховатость стенок и прямоугольная форма дымоходного канала затрудняют очистку дымохода от отложений.

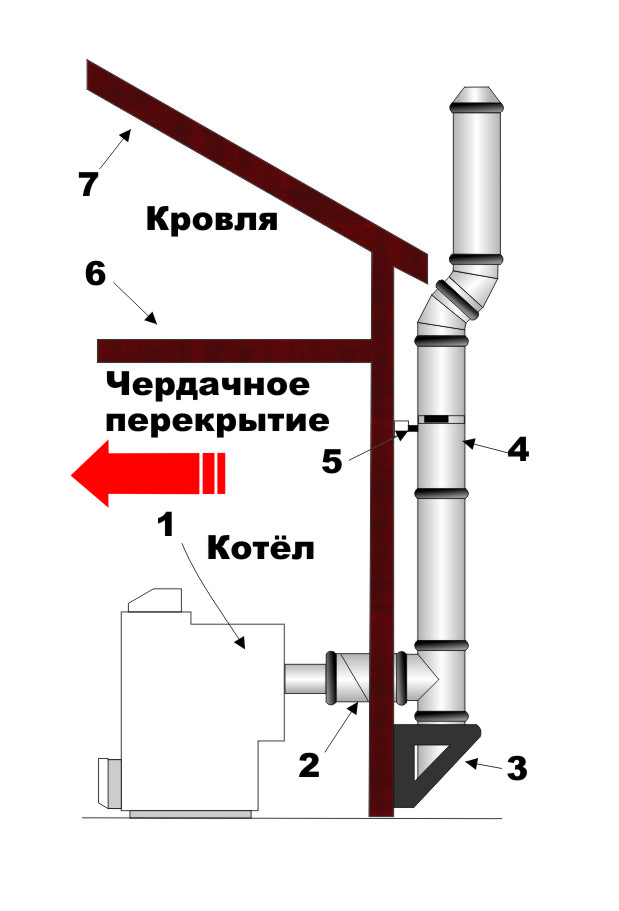

Для присоединения к кирпичной дымовой трубе газовых и других котлов с низкой температурой отходящих газов, в канале из кирпича необходимо разместить вкладыш — трубу стального или керамического дымохода.

Монтаж дымохода «сэндвич». Рекомендации специалистов

Пользователи FORUMHOUSE хорошо знают, что качественный монтаж металлического дымохода напрямую влияет на безопасность проживания в коттедже. Мы уже писали о том, как выбрать систему отопления для частного дома. Пришло время рассказать про особенности монтажа стального дымохода.

1. Что такое сэндвич-дымоход

Несмотря на большой выбор материалов для монтажа систем дымоудаления, наиболее широкое распространение в частном домостроении получили надежные стальные сэндвич-дымоходы.

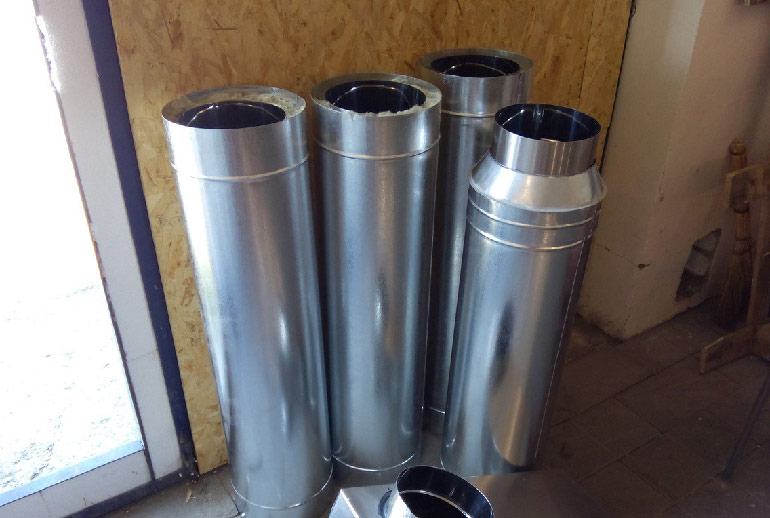

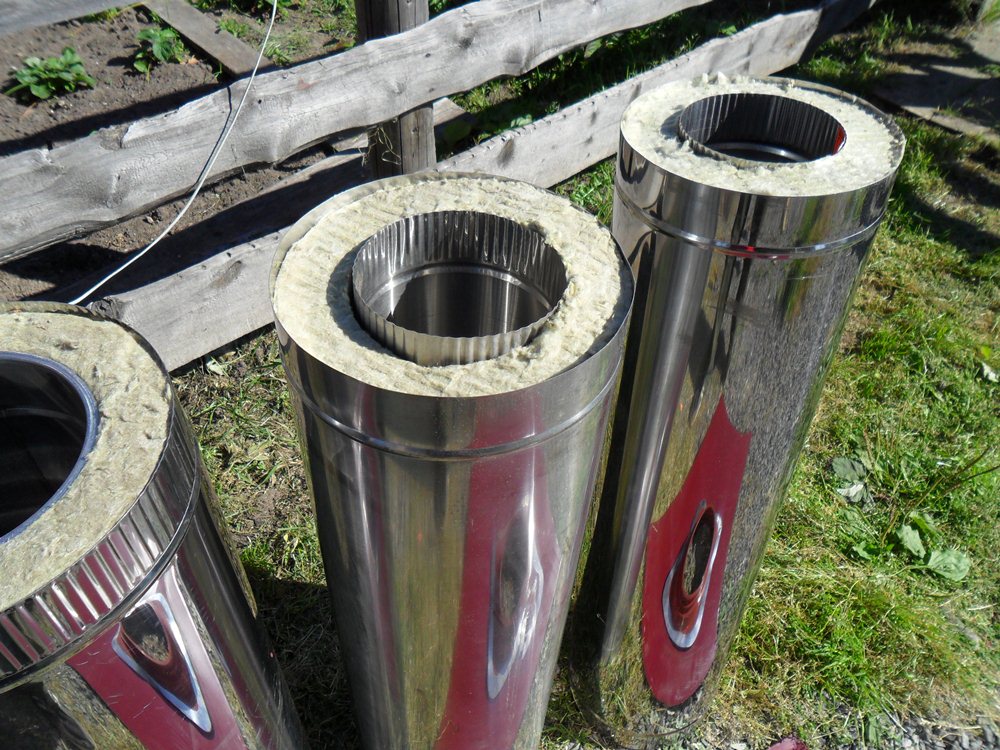

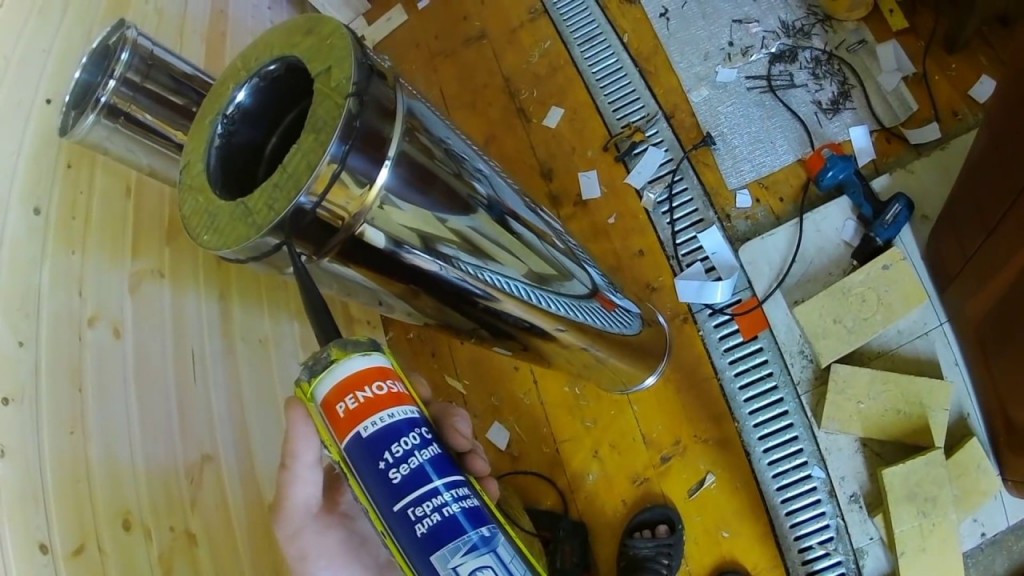

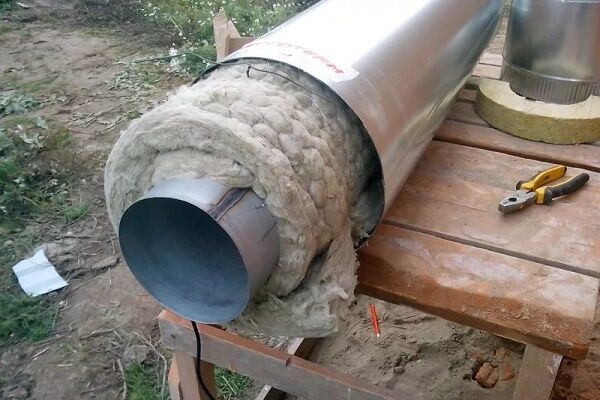

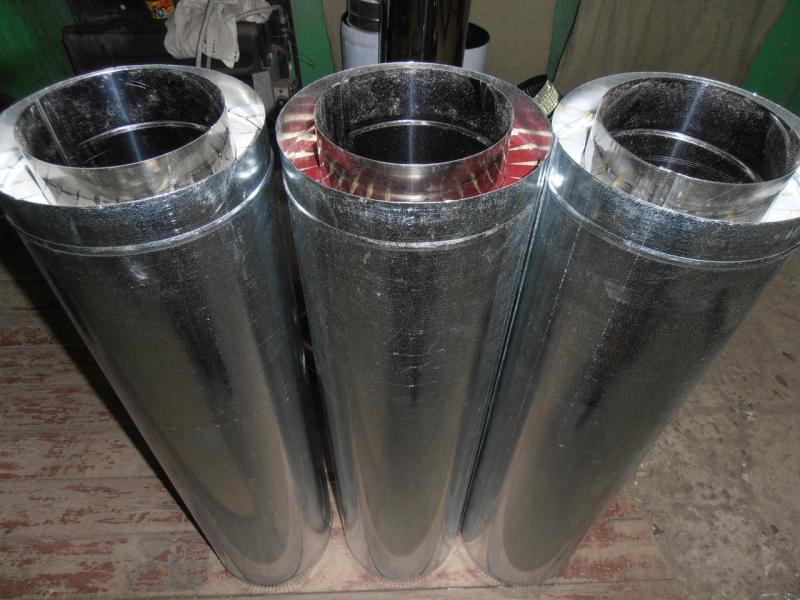

Дымоход типа «сэндвич» представляет собой две трубы разного диаметра, вставленные друг в друга, а всё свободное пространство между ними — место для заполнения негорючей изоляцией – минеральной ватой.

Минеральная вата одновременно играет роль утеплителя и изолятора.

Сэндвич-дымоходы имеют следющие основные преимущества:

• Высокую скорость монтажа и дешевизну по сравнению с кирпичными дымоходами;
• Небольшой вес системы дымоудаления;
• Гладкие внутренние стенки дымохода обеспечивают хорошую тягу и способствуют уменьшению образования сажи;
• Использование кислотоустойчивых сортов нержавейки гарантирует долгий срок службы дымохода.

Температура отходящих дымогазов напрямую зависит от типа отопительного котла и вида используемого топлива. Чем выше температура отходящих дымовых газов, тем сильнее разогревается труба и, соответственно, все конструктивные элементы, через которые она проходит. Понять зависимость температуры дымогазов от типа котла и вида используемого топлива поможет следующая таблица.

Следует помнить, что ничем не защищённое дерево начинает обугливаться при температуре 200° С. Хорошо высушенная древесина может загореться от источника открытого пламени при температуре 270-290° С. А если деревянная поверхность подвергается постоянному нагреву более 24 часов подряд, то оно может самовоспламениться уже при температуре в 170° С. Поэтому при монтаже сэндвич-дымохода важно соблюдать все меры противопожарной безопасности. А любая ошибка, допущенная на этом этапе, может привести к печальным последствиям – пожару и потери имущества.

Урбан:

– У моих знакомых сгорело два дома из-за неправильно смонтированного сэндвич дымохода. Причём в обоих случаях возгорание произошло в месте, где находится выход дымохода через деревянный потолок.

По статистике до 80% пожаров происходят именно из-за неправильно смонтированных дымоходов. Поэтому при выборе и монтаже дымохода необходимо придерживаться СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

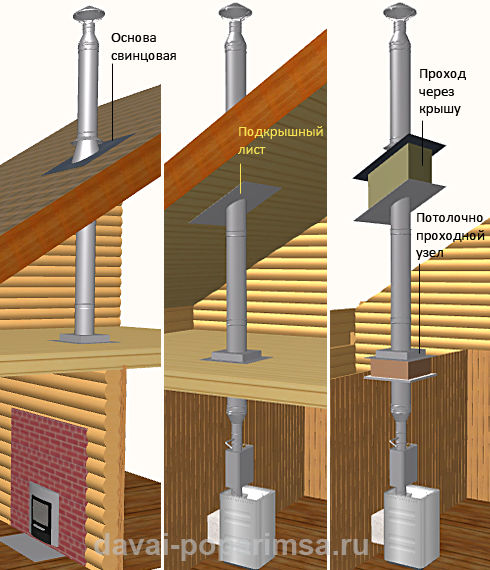

2. Дымоход: расстояние до плиты перекрытия и правильная проходка

Как показывает практика, наибольшее число вопросов появляется при расчёте расстояний от дымохода до деревянных перекрытий.

ВадимПро:

– Построил дом, с расстоянием между стропилами в 60 см. И уже потом выяснил, что по существующим нормам мой дымоход не вписывается в это расстояние.

И снова на помощь нам приходят СНиПы:

vova230:

– Согласно нормам, при проходке через деревянные перекрытия необходимо выдержать расстояние в 38 см от внутренней трубы сэндвича до сгораемых конструкций. Все это пространство должно быть заполнено несгораемым материалом. Если стандартный проход не обеспечивает этого расстояния, то размеры печного прохода нужно дополнительно увеличить.

Если дымоход прокладывается через защищённые деревянные конструкции, то расстояние можно уменьшить до 25 см.

Защита деревянных конструкций – лаг, торцов стропил, обрешётки – обеспечивается за счёт оцинкованного листа с проложенным между ним и деревом асбестовым полотном толщиной не менее 5мм.

Оцинковка выполняет следующие функции:

• Препятствует распространению огня в перекрытии;
• Обеспечивает равномерное рассеивание тепла;
• Экранирует и отражает тепловое излучение, идущее от трубы.

В случае проходки междуэтажных перекрытий однотрубным стальным дымоходом расстояние до ничем не защищённых деревянных конструкций должно составлять не менее 50 см!

Также параметры дымохода следует рассчитать таким образом, чтобы труба дымохода проходила сквозь перекрытие целиком – без стыков с другими элементами. Сам дымоход устанавливается через проходной патрубок–разделку, представляющий собой металлический короб.

Специалист с портала Алексей Телегин из Москвы рекомендует:

– По нормам, толщина разделки (короба из металла) должна превышать толщину перекрытия на 7 см.

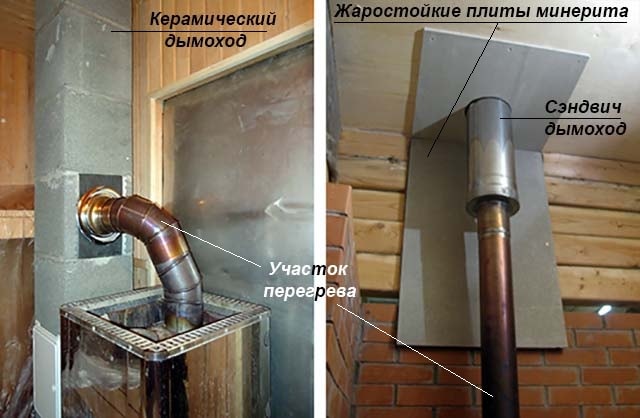

Заделка перекрытий в месте прохождения металлических труб от печки базальто-волокнистым картоном

Монтаж ППУ дымохода

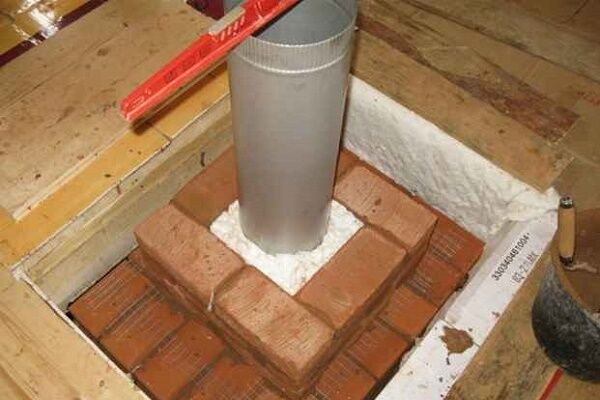

Сам же процесс монтажа разделки в деревянном перекрытии можно разбить на ряд последовательных шагов:

1. Вырезаем отверстие в перекрытии размером не менее 700х700 мм.

2. При необходимости удаляем или усиливаем балки перекрытий.

3. Периметр вырезанного проёма зашиваем несгораемыми материалами, суперизолом и т.п.

4. Для герметичности под суперизол подкладываем лист базальтокартона.

5. Делаем несущий каркас из оцинкованного профиля, который используется при монтаже ГКЛ.

6. Размеры каркаса рассчитываются под узлы крепления ППУ (потолочно-проходного узла).

7. Закрываем проём листами минерита или суперизола с отверстием под проход внутренней части ППУ.

8. Закрепляем ППУ.

9. Устанавливаем сэндвич-трубу.

10. Утепляем нижнюю часть ППУ и пространство вокруг него негорючим утеплителем, это позволит избежать промерзания и образования инея и конденсата.

Систему дымоудаления лучше заложить и расс

Асбоцементные трубы – щедрость СССР

Широко использоваться асбоцементные трубы стали еще со времен СССР. Почему? Да стоили они дешево, были просты в производстве, природного асбеста в стране хватало. Тем более что использовать такие трубы можно было без всякой предварительной изоляции для самых разных сельскохозяйственных нужд. Вот только для обустройства дымоходов они никогда не были предназначены.

Но голь на выдумку хитра, как говорится. Канули в лету времена мелиорации, а асбоцементные трубы остались. И в период массового строительства частных домов они пошли в ход уже как дымоходные. Сразу появилось немало противников такой реализации – в первую очередь, защитников экологии, которые утверждали, что асбоцемент выделяет в окружающую среду много плохих соединений. Хотя, как утверждают ученые, асфальт на дороге еще более канцерогенен. Но, все же, даже крыши зданий сегодня покрывают самой разной дорогой кровлей вместо дешевого и долговечного асбеста.

Но есть также и второй момент. Сажа образуется в любом дымоходе, но чем стенки того более гладки – тем меньше ее на них задерживается. А вот асбоцементные трубы как раз гладкостью никогда не отличались, и сажи на них скапливается очень и очень много. А загореться ей легко – это знает любой печник. Мало того, если сажа загорится именно внутри асбоцементной трубы – та попросту взорвется! Представляете себе последствия?

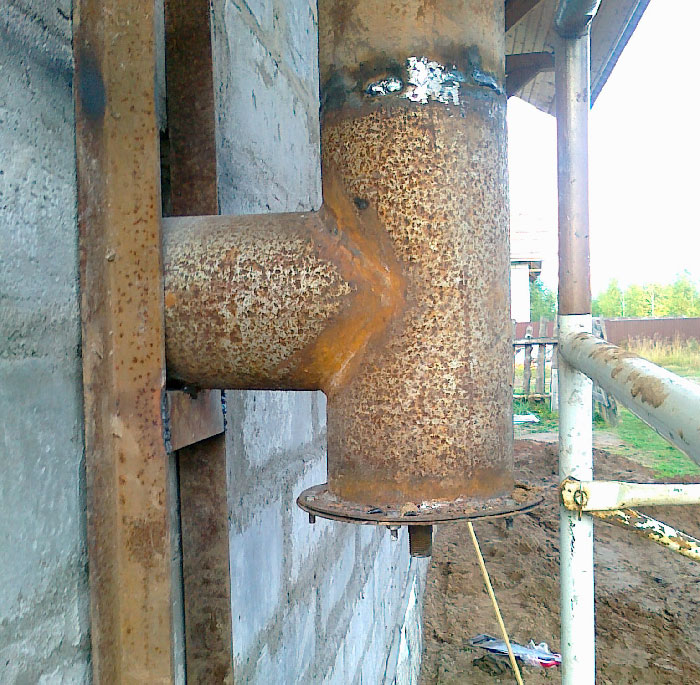

А еще асбоцементные трубы сильно разрушаются от конденсата. Как это может быть, если они изначально были предназначены для воды? Вот именно – для воды, а конденсат – это агрессивная среда из смеси окислов горения и совсем небольшим количеством влаги. Причем в окислах еще и содержится хороший процент соляной кислоты, которая даже кирпич разрушает, а ведь асбест еще и впитывает в себя, что может, передавая все это на строение в виде неприглядных пятен с таким же неприятным запахом.

Итог: решили рискнуть и использовать-таки для дымохода дармовую асбоцементную трубу – обязательно ее прочищайте, и как можно чаще. Правда, с этим вы тоже намучаетесь – ревизионных окон в таких трубах сделать не получится.

Чугунные трубы дымохода | Чугунные элементы подключения к дымоходу

В данном разделе представлены чугунные элементы для подключения отопительных изделий разного вида к дымоходу от шведской компании Keddy. Элементы подключения в нашем ассортименте представлены в различной конструкции и модификации. Благодаря этому клиенты могут выбрать именно те трубы, которые максимально подходят под их индивидуальные цели и задачи отопления.

Все элементы подключения к дымоходу выполнены из высокопрочного чугуна высшего сорта. Чугун отливается компанией Keddy на ведущем европейском чугунно-литейном заводе и отличается превосходными потребительскими свойствами. Например, данный материал идеально подходит для отопительных целей в силу многих причин. Он не прогорает, способен выдерживать очень высокое и агрессивное воздействие температур, отходящих газов и продуктов горения. Притом, чугун рассчитан не на простое кратковременное, а на постоянное воздействие высоких температур, что и требуется во время эксплуатации и дымохода, и отопительного изделия. Помимо этого, чугун хорошо устойчив ко всякого рода климатическим условиям, к механическим нагрузкам, он влаго- и коррозийно-устойчив.

Шведская компания Keddy известна на весь мир исключительным качеством выпускаемой продукции. Прочные и высокоэффективные чугунные изделия этого производителя считаются одними из самых лучших в индустрии печного и каминного оборудования. Весьма показательным является тот факт, что за все время деятельности компании Keddy, со стороны потребителей не зафиксировано ни одного случая рекламации, возврата товара из-за брака или поломок. Качество Keddy является эталоном для многих мировых производителей, но ни у кого еще не получилось достичь настолько высоких и бескомпромиссных показателей.

Чугунные элементы подключения к дымоходу от Keddy характеризуются тем же легендарным качеством. В связи с этим, вы можете быть уверены в эффективной, продолжительной, надежной и оптимальной эксплуатации чугунных элементов в течение многих лет. Купить чугунные трубы можно в любом регионе России – как в крупных городах и областях, так и в самых удаленных районах. Благодаря официальному, многолетнему и весьма плодотворному сотрудничеству «Домотехники» и Keddy, а также развитой дилерской сети нашей компании, покупка и доставка продукции возможна по всей территории РФ без исключений.

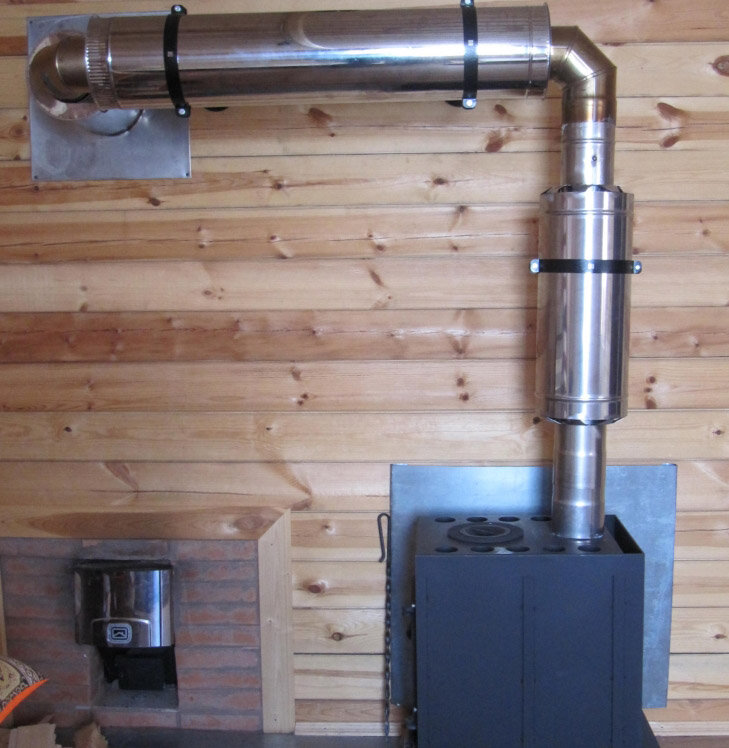

Особенности монтажа печных труб

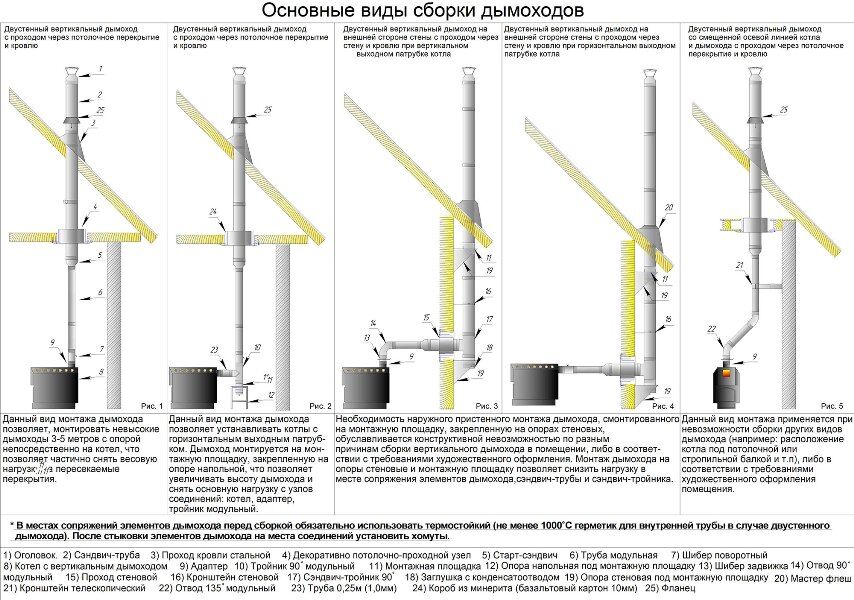

В независимости от того, из какого материала печные трубы изготавливаются, есть определенные особенности проведения монтажного процесса:

• Сборка производится снизу вверх.
• Полная герметичность конструкции.
• Минимальное количество отводов и отклонений от вертикали.
• Изоляция от электропроводки.
• Определенное расстояние от газопровода (минимум 50 см).
• В нижней части обязательно устанавливается ревизия. Это специальная дверца, через которую проводят осмотр и чистку дымохода.
• На верхнем конце трубы монтируется флюгер или дефлектор, защищающий конструкцию от попадания внутрь мусора и атмосферных осадков.
• Максимальная длина горизонтального участка – 1 м.

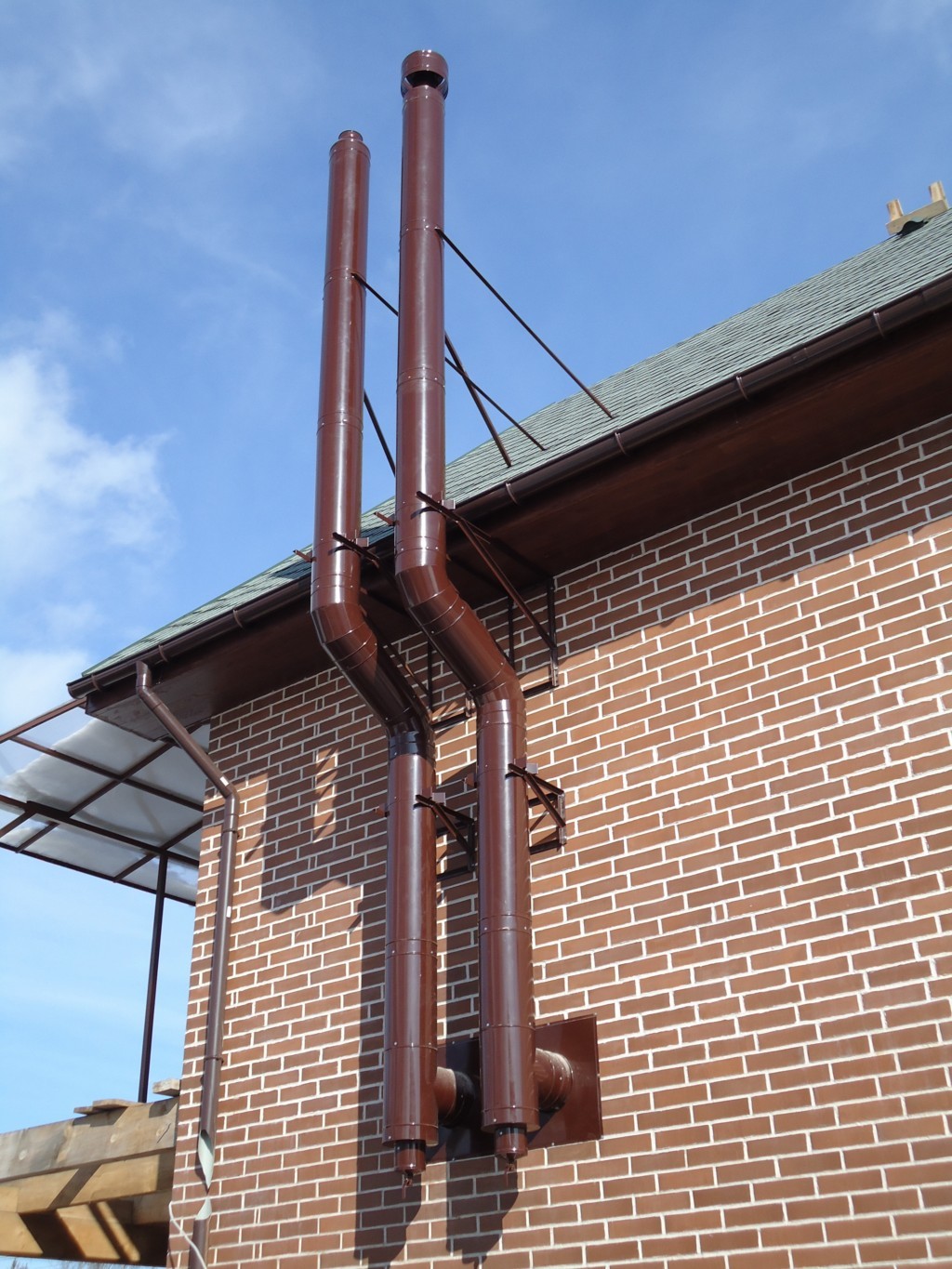

• Внешние участки дымохода, которые проходят вдоль стен здания, необходимо крепить специальными хомутами и кронштейнами через каждые 1,5-2,0 м.
• В не отапливаемых чердаках трубу надо утеплять.
• При прохождении дымохода сквозь перекрытия из горючих материалов, необходимо провести изоляцию места прохождения. Для этого используют куски асбоцементных труб, цементные растворы, металлические вставки и так далее. В данном случае важно создать разрыв между трубой и материалом перекрытия.

Лучшие керамические дымоходы

Керамический газовый дымоход в частном доме предназначен для интенсивного использования. Изготавливают модули из огнеупорной глины, готовые изделия имеют низкую теплопроводность, высокую термостойкость. Использовать системы можно с теплотехникой любого типа, большими каминами. Лучшие устройства предлагают европейские компании, продукция которых найдет достойное применение в загородном доме.

Offen Klr O-Block 1+V

В основе керамическая система немецкой компании Hart Keramik, рассчитанная на эксплуатацию при 120-600 градусах. Материал выдерживает нагрев до 1100 градусов. В качестве монтажных опорных элементов используются газобетонные блоки Ytong, которые по своим теплотехническим параметрам превосходят комплектующие из керамзита. Негорючая теплоизоляция экранирует потери тепла, защищая от появления конденсата.

Комплект рассчитан на установку в одноэтажном доме или коттедже с мансардой. Общая длина 8 метров. Внутренний размер керамической трубы 200 мм позволяет использовать с мощным отопительным оборудованием. Вес 970 кг, установка выполняется на подготовленный фундамент.

Достоинства:

• Срок эксплуатации 100 лет;
• Устойчивость к кислотам, хлорсодержащим парам;
• Влагостойкие трубы;
• Хорошая комплектация.

Недостатки:

• Требуется профессиональный монтаж.

Hart Klr h 8

Классический керамический канал, который может стать базой для системы дымоотведения мощного котла, печи, камина. Большой внутренний диаметр обеспечивает хорошую тягу. Толстые стенки гарантируют прочность, низкую теплопроводность, защищенность от конденсата. Модули изготовлены из термостойкой глины, проходят термообработку при 1100 градусов, отличаются устойчивостью к неорганическим и органическим кислотам, агрессивным продуктам горения.

В комплекте поставки тройник, ревизионный модуль, затвор-ограничитель, основание, в котором предусмотрен отвод конденсата. Элементы соединяются при монтаже фирменным жаропрочным клеем. Конструкция устанавливается в шахте из негорючего материала. Общий вес – 452 кг.

Достоинства:

• Срок службы превышает 50 лет;
• Устойчивость к постоянному воздействию конденсата;
• Низкая цена;
• Наличие международного сертификата.

Недостатки:

• Требуется фундамент для надежного монтажа.

Schiedel UNI

Трехслойная дымоходная система с вентиляционным каналом диаметром 200 мм. Подходит для отопительного оборудования, работающего на угле, дровах, жидком топливе. Состоит из керамической трубы, теплоизоляции, декоративной оболочки, изготовленной из волокнистого бетона. Отвод избытка тепла и влаги от утеплителя увеличивает срок эксплуатации материала, делает работу дымоотведения стабильной.

Конструкция предусматривает каналы для монтажа арматуры, которая обеспечивает повышенную надежность при большой длине. Предусмотрен ревизионный люк, емкость для сбора конденсата, опорный блок для монтажа на фундамент.

Достоинства:

• Срок эксплуатации 50 лет;
• Имеет сертификат соответствия ГОСТ;
• Теплоизоляция не подвержена усадке;
• Рабочая температура 600 градусов;
• Прочные керамзитобетонные блоки для шахты.

Недостатки:

• Требуется правильная установка.

Материалы для утепления

Подбирая утеплитель, чтобы провести изоляцию для дымохода, важно обращать внимание на его свойства. Материал должен обладать хорошими теплоизоляционными характеристиками и при этом не быть горючим. Желательно, чтобы утеплитель имел низкую гигроскопичность.

Оптимальными вариантами для утепления дымохода в бане или доме являются несколько видов материалов.

Минеральная вата

Минеральная вата со временем впитывает влагу и приходит в негодность Представляет собой волокнистый материал, который имеет воздушную прослойку. Благодаря специальной обработке минеральная вата не воспламеняется, при этом сохраняет свою форму даже при воздействии высоких температур. Стоит недорого.

Минераловатный утеплитель имеет несколько минусов:

• подверженность деформации со временем;
• способность впитывать влагу.

Минеральную вату всё реже используют в качестве наружного утеплителя, так как приходится хорошо изолировать открытые участки, помещать её в жёсткую скорлупу (каркас).

Базальтовая вата

Базальтовая вата выдерживает высокие температуры, долго служит Этот утепляющий материал имеет такие технические характеристики:

• Низкая теплопроводность, которую можно сравнить с полистиролом, пробковыми материалами, каучуком.
• Высокий уровень огнестойкости. Базальтовая вата выдерживает температуру более +1000 °C при этом не теряет теплоизоляционных свойств.
• Отличные гидроизоляционные свойства. Вода не способна проникнуть внутрь базальтовой ваты.
• Устойчивость к механическим воздействиям. При производстве базальтовой ваты волокна в ней поочерёдно располагают вертикально и продольно. Такая конструкция позволяет выдерживать достаточно высокие нагрузки на сжатие.

Базальтовую вату производят в основном плитами. Поэтому для утепления дымохода придётся сооружать специальный наружный короб.

Каолиновые плиты

Каолиновая плита подходит для защиты кирпичного дымохода от разрушения Каолин абсолютно безопасен для здоровья человека. Не выделяет токсических веществ в атмосферу даже при высоком нагреве. Каолиновые плиты устойчивы к возгоранию, поэтому могут использоваться для утепления дымоходов каминов, печей с открытым огнём.

Работать с калиновыми плитами легко, поскольку они имеют малый вес. Особенность утеплителя в том, что при минимальной плотности утепляющая его способность достаточно высока. А это значит, что при выполнении ремонтных работ удается сохранить полезную площадь вокруг дымохода внутри помещения.

Рулонные фильтры

Фольгоизол

Он представляет собой двухслойный материал, состоящий из теплоизолирующего компонента и фольги. Благодаря отражающему слою, помещение не так быстро остывает, ведь до 90 % тепла задерживается внутри бани, так что это очень качественный изолятор.

Фольгоизол отличается высокой экологичностью, ведь в качестве сырья применяется пищевая толстая фольга. Такому материалу не страшен ультрафиолет и сильные температурные перепады – рабочий диапазон составляет от -65 ºС до +175 ºС. Поэтому он станет вполне достойным выбором для того, чем обмотать трубу в бане.

Отметим, что нередко фольгоизол монтируют не только вокруг печной трубы, но и на стенах, и на потолке парной. Он служит для качественной паро- и гидроизоляции, а также хорошо утепляет помещение бани.

Обитую изнутри фольгоизолом сауну по принципу действия можно сравнить с термосом. Она быстро набирает температуру, а остывает очень медленно.

Сэндвич трубы в качестве дымохода

В последнее время различные производители стали выпускать новые безопасные сэндвич трубы для бань и саун. При наличии такой конструкции, уже нет необходимости волноваться о том, чем обезопасить трубу в бане (подробнее: «Преимущества трубы для бани сэндвич при строительстве дымохода»). Конструкция таких труб предполагает быструю и удобную сборку секций, вставляемых друг в друга. Причем оптимально использовать такие трубы с железной печью.

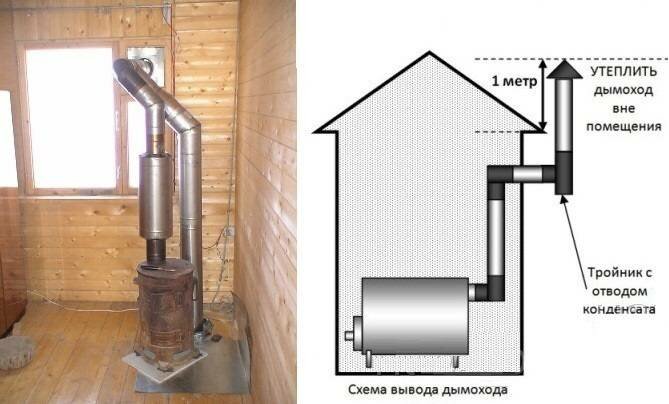

Основные требования к дымоходу в бане

К дымоходу предъявляются повышенные требования пожаробезопасности, потому что он сильно нагревается и может стать причиной возгорания бани. Чтобы избежать негативных последствий, при сборке и эксплуатации необходимо придерживаться простых, но важных правил:

1. 250 мм от трубы – это допустимое расстояние для расположения легковоспламеняемых предметов.
2. Стены возле печки должны быть сделаны из огнестойких материалов: шамотный кирпич, листовая сталь и т.д.
3. Канал не рекомендуется обсыпать сыпучими материалами, чтобы не нарушать воздушное остывание конструкции.
4. Чтобы исключить возгорание от искр, обрез трубы должен находиться на нормативном расстоянии от кровли.

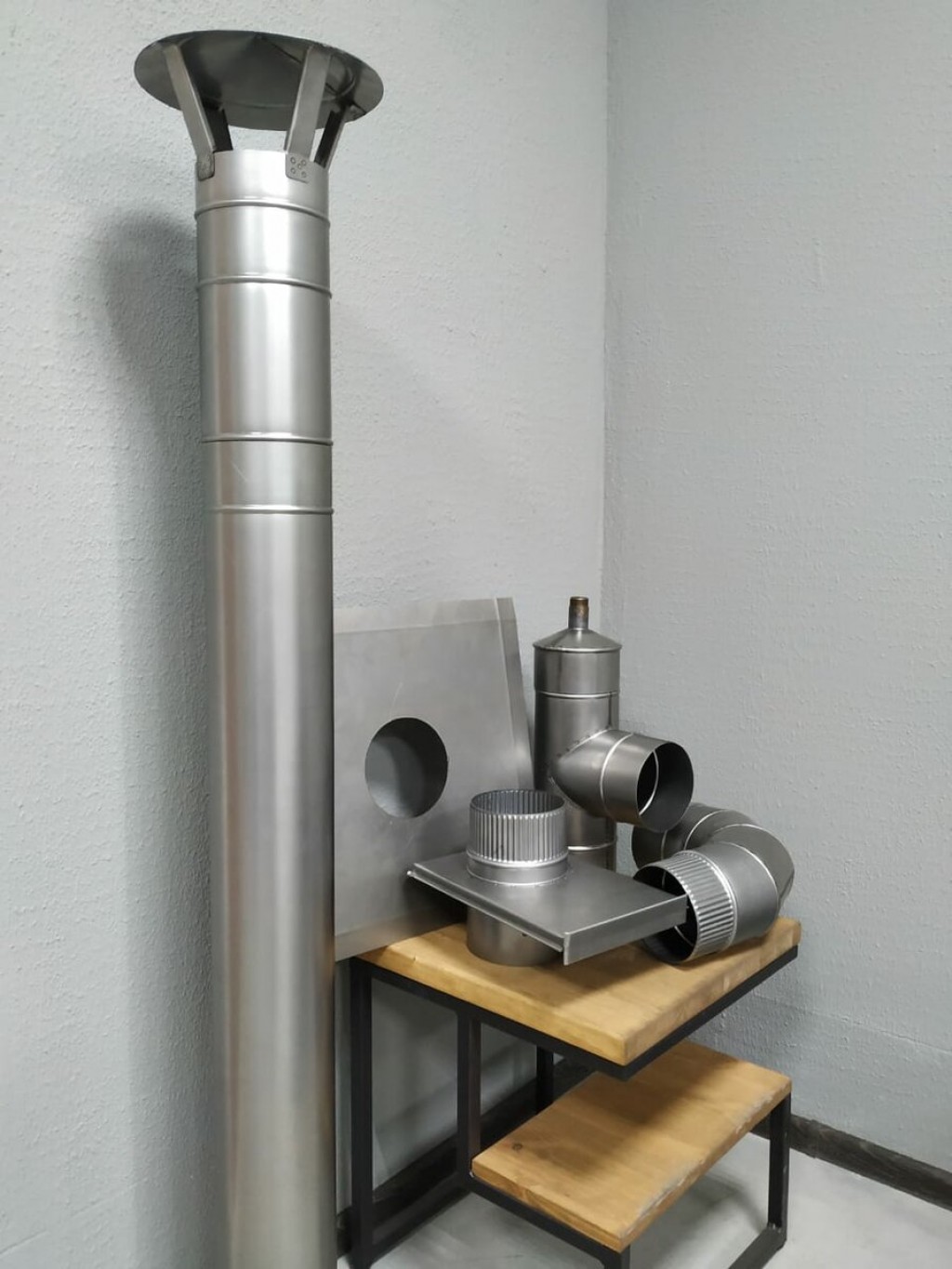

Модульные дымоходы из нержавеющей стали

Модульные нержавеющие дымоходы, например, российская продукция Craft и Ferrum, производятся на высокотехнологичном оборудовании с применением новейших технологий, улучшающих качество изделий. Так, способ холодной формовки стали не деформирует трубу и позволяет сохранять постоянный диаметр по всей её длине. Лазерная сварка не выжигает легирующие добавки в области шва, поэтому сохраняется устойчивость стали к воздействию влаги и кислот. Сечение таких дымовых систем может быть круглым или овальным; кроме того, в ассортименте представлены не только одностенные, но и двустенные дымоходы. Полированная поверхность нержавейки придает этим дымовым системам привлекательный вид.

В зависимости от того, из какой марки стали изготовлены дымоходы, сфера их применения может различаться. Например:

• сталь AISI 310S – это марка низкоуглеродной нержавейки, которая подходит для высокотемпературного режима эксплуатации (800 – 1100ºС). Поэтому дымоходы из неё могут применяться с отопительными приборами, работающими на угле. Высокое содержание таких добавок, как хром и никель, позволяет ей эффективно сопротивляться воздействию вредных химических веществ, которые есть в продуктах сгорания;
• марка AISI 316L благодаря добавкам молибдена и никеля наилучшим образом подходит для дымоходов, используемых для отведения наиболее агрессивных продуктов сгорания газа и жидкого топлива, образующих кислотный конденсат;
• сталь AISI 304 легирована теми же добавками, но в меньшем процентном отношении. Её можно использовать только для систем дымоотведения с температурой не более 300ºС.

Комплект модулей рассчитывается и набирается для каждого отопительного прибора в зависимости от его мощности. Линейные модули могут иметь длину 0,33 м, 0,5 м и 1 метр, поэтому можно легко подобрать комплект, точно соответствующий расчетной высоте дымохода. Ассортимент элементов другой формы достаточно широк и включает:

• колена 45º и 90º, которые используются для изменения направления дымовой трубы;
• тройники с отводами, которые могут быть расположены под углами 45º и 87º;
• сборники конденсата;
• ревизии – элементы с люками, которые служат для осмотра и чистки системы;
• а также стеновые хомуты, заглушки, зонты на оголовок трубы и другие комплектующие.

Преимущества модульных нержавеющих дымовых систем:

• они имеют небольшой вес по сравнению с кирпичными и керамическими дымоходами, поэтому мощный фундамент для их установки не требуется;
• идеально гладкая рабочая поверхность нержавеющей трубы препятствует отложению сажи;
• собрать такой дымоход просто, так как на одном конце каждого элемента имеется раструб, в который вставляется каждый последующий элемент. Для закрепления используются хомуты. Уплотнение стыков выполняется с помощью термостойкого герметика (рабочая температура, на которую он рассчитан, не может быть менее 100ºС);
• если один или несколько модулей пришли в нерабочее состояние, заменить их гораздо проще, чем, например, выполнить перекладку развалившихся мест кирпичного дымохода.

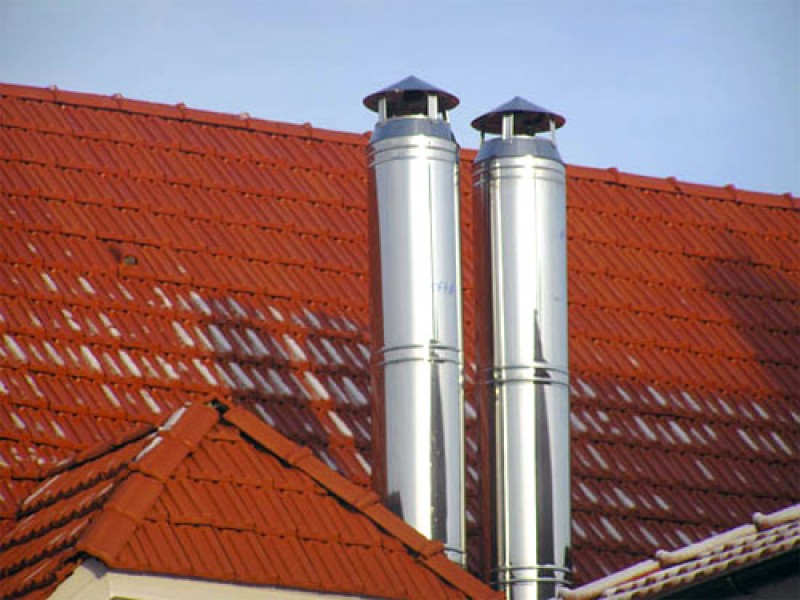

Дымовые модульные системы типа «сэндвич»

Эти дымоходы появились во второй половине ХХ века и быстро заняли прочное место на рынке. Каждый их элемент составлен из двух труб, вложенных одна в другую (как у коаксиальных дымоходов). Толщина труб варьирует от 0,5 до 0,8 мм. В пространстве между трубами имеется утепляющий слой из негорючего минерального волокна с рабочей температурой до 600ºС или из керамического волокна, которое выдерживает до 1000ºС. Толщина утеплителя может составлять составляет от 25 до 100 мм.

В зависимости от марки стали и свойств утеплителя могут использоваться с газовым, твердотопливным и жидкотопливным отопительным оборудованием. Так, для отведения продуктов сгорания от жидкотопливных котлов, имеющих невысокую температуру, считается достаточным утепление толщиной 25 мм. Для твердотопливных отопительных устройств нужен «сэндвич» с толщиной утеплителя от 50 мм и более, поскольку температура продуктов сгорания у этих приборов повышается соответственно возрастанию их мощности. Благодаря утеплению в дымоходах типа «сэндвич» почти не образуется конденсат.

Ассортимент сэндвич-дымоходов, так же, как и одностенных дымовых систем, включает все необходимые для монтажа комплектующие, среди которых имеются тройники, стартовые элементы, переходники, шиберные задвижки, конденсатоотводы и элементы для крепления к стене. Утепленные дымоходы никогда не присоединяют прямо к отопительному прибору. Их начальный участок должен быть сделан из однослойной трубы, поскольку температура дымовых газов на этом участке очень высока и может привести к перегреву. Чаще всего сэндвич-дымоходы монтируют на улице, а участок внутри дома собирают из одностенной трубы.

Мы работаем по правилам

Кладка дымохода из кирпича или монтаж дымовых систем заводского производства должна выполняться с соблюдением норм пожарной безопасности и требований СНиП, а при сборке модульных систем должны учитываться также рекомендации завода-изготовителя.

Компания «Мой камин» готова оказать вам свою помощь в сооружении дымохода из любых материалов. Мы выполним предварительные замеры и расчет системы дымоотведения, разработаем её проект и выполним монтажные и пусконаладочные работы по всем правилам. Уточнить расценки и другую интересующую вас информацию вы можете по нашему контактному телефону. На выполненную нами работу выдается гарантия согласно действующему законодательству.

Особенности и правила монтажа

В реальных условиях мы обычно приобретаем готовые отопительные котлы, сделанные достаточно качественно и безопасно.

Дымоход – наиболее опасная часть отопительной системы, ведь именно от ее работы зависит здоровье и даже жизнь домочадцев.

Поэтому необходимо строго соблюдать все требования нормативных актов по установке дымоходов – это гарантирует безопасность дома и Ваших родных.

Если вы планируете установить дымоотвод самостоятельно, то лучше всего использовать практичную, легкую и несложно монтируемую сэндвич-трубу из готовых качественных элементов заводского изготовления.

Ее единственный серьезный недостаток – высокая стоимость. Зато можно сэкономить, проведя монтажные работы самостоятельно. Простой монтаж может гарантировать Вам устройство безопасного отвода дымовых газов от отопительного агрегата.

Самые важные правила устройства дымоходов:

Крышная разделка дымохода

Если вам не подходит идея установки дымохода в бане через стену, то внимательно изучите виды крышных разделок. Эта процедура является неотъемлемой частью при монтаже дымохода из стальной трубы и прочих материалов, через крышу.

Разделка дымохода является обязательной процедурой. Она гарантирует безопасность, тепло и сухость в помещении, поэтому при монтаже нужно использовать любой метод разделки.

Чтобы выбрать вид разделки, следует определиться с рядом факторов, от которых он напрямую зависит. Заодно можно решить, как изолировать трубу в бане. Факторы, влияющие на разделку таковы:

• материал, из которого изготовлен дымоход;
• тип кровли;
• вид крыши и т. д.

Сделав трубу в бане через крышу из сэндвич-панелей, нужно использовать для разделки металлический конус, закрепленный на фартуке под небольшим углом. Такой вид разделки подойдет для дымохода в бане для дровяной печи. В качестве топлива могут быть использованы и другие твердые материалы

Обустройство дымохода в бане через потолок и шиферную кровлю подразумевает использование свинцового фартука. Благодаря пластичности он легко приобретает нужную форму. Провести такие работы нужно сразу же после установки кровельного материала на свое место. Плюсы и минусы использования фартука из свинца таковы: надежность прилегания, простота монтажа, против низкой температуры плавления.

Круглые трубы и металлическая волнистая кровля являются предпосылками к использованию проходки на основе полимеров, имеющей каркас из металла. Инструкция по монтажу разделки довольно проста:

• в колпаке, состоящем из полимеров, необходимо сделать прорезь по размерам, соответствующую внешнему диаметру трубы;
• далее требуется надеть изделие на трубу;
• лист основания легко выгибается по форме кровли.

Разделка подобного типа гарантирует полную герметичность проходки через крышу.

Материал для трубы дымохода – какой лучше

Асбестоцементная труба

Недостатки асбестоцементных дымоходов:

1. Пористая структура асбестоцемента способствует осаждению в дымоходе значительного количества конденсата. Влага вместе с продуктами горения впитывается в материал. Через какое-то время такая труба становится источником неприятного запаха.
2. В таких дымоходах отсутствует возможность врезки люка для контроля над его состоянием.
3. Материал не является ударостойким. Вспомните, как легко ломается шиферный рубероид. Он сделан из того же материала.
4. Асбестоцемент не жаростойкий при температурах выше 300 градусов С. При высоких температурах асбестоцементные трубы дают трещины и разрушаются.

Если все так плохо, то как подобные дымоходы функционируют в сельских постройках. Все зависит от степени нагрузки. Практика обогрева построек, возведенных 50-30 лет назад, значительно отличалась от современных систем отопления.

Юлия Петриченко, эксперт

Кирпичный дымоход

Классический дымоход, без сомнений, — кирпичный вариант. Помимо великолепной термостойкости и способности удерживать тепло, имеет наиболее эстетичный, по мнению многих, внешний вид на кровле.

С другой стороны, применение кирпича имеет некоторые недостатки, носящие организационный характер:

• во-первых, это дорого. Особенно по сравнению с новыми материалами;
• во-вторых, кирпич долго и последовательно выкладывают. Значительно проще установить готовую трубу;
• в-третьих, правильная работа дымохода зависит от качества кладки: выравненность, отсутствие выемок, щелей и т.д.;
• в-четвертых, кирпичный вариант – тяжелая конструкция, которая обязывает к прочному фундаменту и серьезному подходу к строительству всего дома.

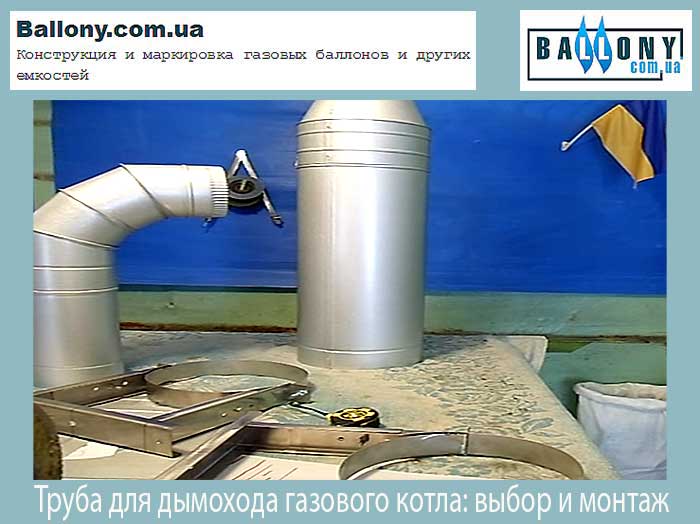

Дымоход из нержавеющей стали

Какие плюсы стального дымохода:

• высокие антикоррозийные свойства;
• материал термостойкий, выдерживает температуру 1000 градусов С;
• некоторые марки нержавеющей стали инертны к химическому воздействию дыма;
• гладкая поверхность не позволяет накапливаться продуктам горения;
• легкий демонтаж и ремонт.

Такой дымоход не требует усиленного фундамента, монтируется снаружи дома, используется при реконструкции. Трубы, проходящие вне строения, утепляют, чтобы предотвратить образование конденсата.

Труба дымохода из бетонных блоков

Тяжеловесный вариант дымохода, аналогичный кирпичному. Предполагает основательный подход к проектированию дома и устройству фундамента. Бетонные блоки делают в домашних условиях из цемента, песка и воды, но это требует навыков или привлечения квалифицированной рабочей силы.

Преимущества бетона:

• непористая структура и минимальное количество швов;
• устойчивость к продуктам горения;
• дешевизна;
• долгий срок службы.

Керамика для дымохода

Керамические системы удобны во всех отношениях. Достоинства керамического дымохода:

• высокая термостойкость и теплопроводность, близкие к параметрам кирпича;
• пожарная безопасность;
• долговечность;
• инертность к агрессивным веществам и высоким температурам;
• возможность контроля состояния дымохода через специальные люки;
• минимальное оседание продуктов горения на внутренней поверхности трубы.

Достоинства трубы из керамического материала компенсируются его высокой стоимостью. Кроме того, их обкладывают шахтой из керамзитобетона — дымоход получается двойным.

Вермикулитовая труба

Представляет трубу из нержавеющей стали, внутри которой находится 5-сантиметровый слой минерала вермикулита, обладающего низкой теплопроводностью. Иными словами: вермикулит – природный теплоизолятор. При этом нагреваются первые сантиметры слоя. До стального короба тепло доходит незначительно.

В отличие от других теплоизолирующих материалов не вступает в реакции с продуктами горения. Преимущества вермикулита:

• долговечность – 25 лет и более;
• пожарная безопасность;
• не требуется проводить утепление дымохода;
• не требует обязательной установки футляров при прохождении перекрытий.

Единственным минусом вермикулита является его пористая структура, которая способствует осаждению продуктов горения. Поэтому дымоход потребует проведения регулярной очистки.

Металлический дымоход с утеплением

Усовершенствованный вариант однослойной трубы из нержавейки — так называемые «сэндвичи» — двухслойные трубы, разделенные слоем материала с низкой теплопроводностью. При организации дымохода по типу «сэндвича» важным является качество стали внутренней трубы – она должна быть резистентная к воздействию горячего дыма. Стальные сэндвичи отличает эстетичный внешний вид.

Стеклянная труба для дымохода

Труба из стекла – экстравагантный способ устройства дымохода. Его безусловным плюсом является инертность стекла по отношению к химическим воздействиям. Кроме того, гладкая поверхность не позволяет осаждаться саже.

Минусы стеклянных дымоходов:

• требует дополнительной теплоизоляции;
• осаждение конденсата;
• сложность герметичного соединения секций.

Использование стекла для дымохода нецелесообразно, когда на рынке представлены более практичные варианты.

Виды дымоотводящих конструкций

Дымоход для парной может быть внешним либо внутренним. В нашей стране можно чаще встретить именно внутренние варианты. Среди их достоинств – отсутствие нарушения архитектурного стиля, а также экономия тепла в помещении.

Внешние системы – это скорее американские традиционные дымоходы. Их ранее использовали американцы на своих ранчо. Они отличаются достаточно интересным внешним видом. Если же решить строить внешнее решение, то нет нужды делать отверстие в крыше и потолке, что определенно имеет плюсы. Стенка для дымохода внутри должна быть не меньше, чем 12 см в толщину, а для наружной стены толщина должна составить от 38 см.

Советы по обслуживанию дымоходов для бани

Самый бюджетный и проверенный способ чистки дымохода – механический, при помощи троса, ершика и гири.

Предварительно нужно закрыть все отверстия печи, чтобы сажа не попала в помещение, затем подняться на крышу, обеспечив себе страховку.

С помощью привязанной к тросу гири проверить дымоход на отсутствие в нем посторонних предметов, далее при помощи ершика очистить его внутреннюю поверхность от сажи.

По окончании работ протопить печь и проверить тягу.

Второй способ – химический, при помощи специальных брикетов, жидкостей или порошков, которые добавляют в печь к дровам и поджигают. Продукты сгорания разрушат все отложения на стенках дымохода и не вредны для человеческого организма.

Если регулярно проводить очистку дымохода, обследовать его состояние, не сжигать в печи дрова повышенной влажности, а также пластик и полиэтилен, то он долгое время будет служить своим хозяевам верой и правдой.

Обслуживание и чистка

Даже при покупке буржуйки обслуживание и чистка проводятся регулярно на основе интенсивности эксплуатации. При постоянной работе требуется проверять элементы дымохода через каждые три месяца. При систематичном использовании срок увеличивается до полугода. Если отопительная система используется редко, то профилактические меры должны осуществляться один раз в год минимум. Стоит учесть, что чистка и проверка целостности труб проходит одновременно, так как за сажным напылением часто находятся пораженные и прогоревшие участки.

Подготовка к монтажу

Чтобы обеспечить максимальную безопасность проникновения дымохода сквозь толщу этажей, необходимо соблюдение правильной последовательности его монтажа. Чтобы провести дымоход сквозь потолочные перекрытия, применяется специально подготовленный еще до установки патрубок. Его стены выкладываются изоляционным материалом (минеральной ватой), а после этого изолируется его внутренняя часть, стыки и примыкание к стенам. Чтобы патрубок вошел в потолок на определенном участке, производится разметка, по которой в потолке проделывают проем. На примыканиях патрубка к элементам потолка прокладывают слой минеральной ваты в качестве изолятора, после этого можно устанавливать дымоходную сендвич-трубу. Важно! Сендвич-труба, идущая по пожароопасным участкам, таким как элементы перекрытия или стены из древесины и балки, требуют прокладки дополнительного слоя теплоизоляции.

Дополнительная тепло-изоляция дымохода

Рассчитывая параметры трубы, нужно обратить особое внимание на их свободный ход через подготовленные отверстия, они не должны соприкасаться с перекрытием потолка. Стыки в подобных местах недопустимы. Чтобы обеспечить проветривание и охлаждения, оставляют свободное пространство между патрубком и самой трубой. После завершения прокладки дымохода, устанавливаются элементы защиты патрубка, проверяется вертикальность дымохода. Важно! Использование сендвич-трубы для организации самого первого дымоходного элемента, сразу от топки, категорически запрещается.

Схема монтажа сэндвич-дымохода

Правильный выбор дымохода

В этом деле важны некоторые факторы:

1. Качественное функционирование всей сэндвич конструкции находится в прямой зависимости от прочности материала, который используется при ее изготовлении.
2. Размеры сэндвич трубы.
3. Плотность слоя теплоизоляции.
4. Вид трубного шва (катанный, лазерный).

Катанные швы нашли широкое применение в газовых котлах. Изделия с лазерными швами максимально герметизируют отопительную систему и чаще всего используются в твердотопливных котлах. Обычно для производства внутренних труб используется термостойкая нержавейка, но иногда и оцинковка. Такого вида сэндвич устройство можно устанавливать в газовых котлах малой мощности.
