Делаем фундамент из блоков фбс, пошаговая инструкция

Принцип работы арматуры

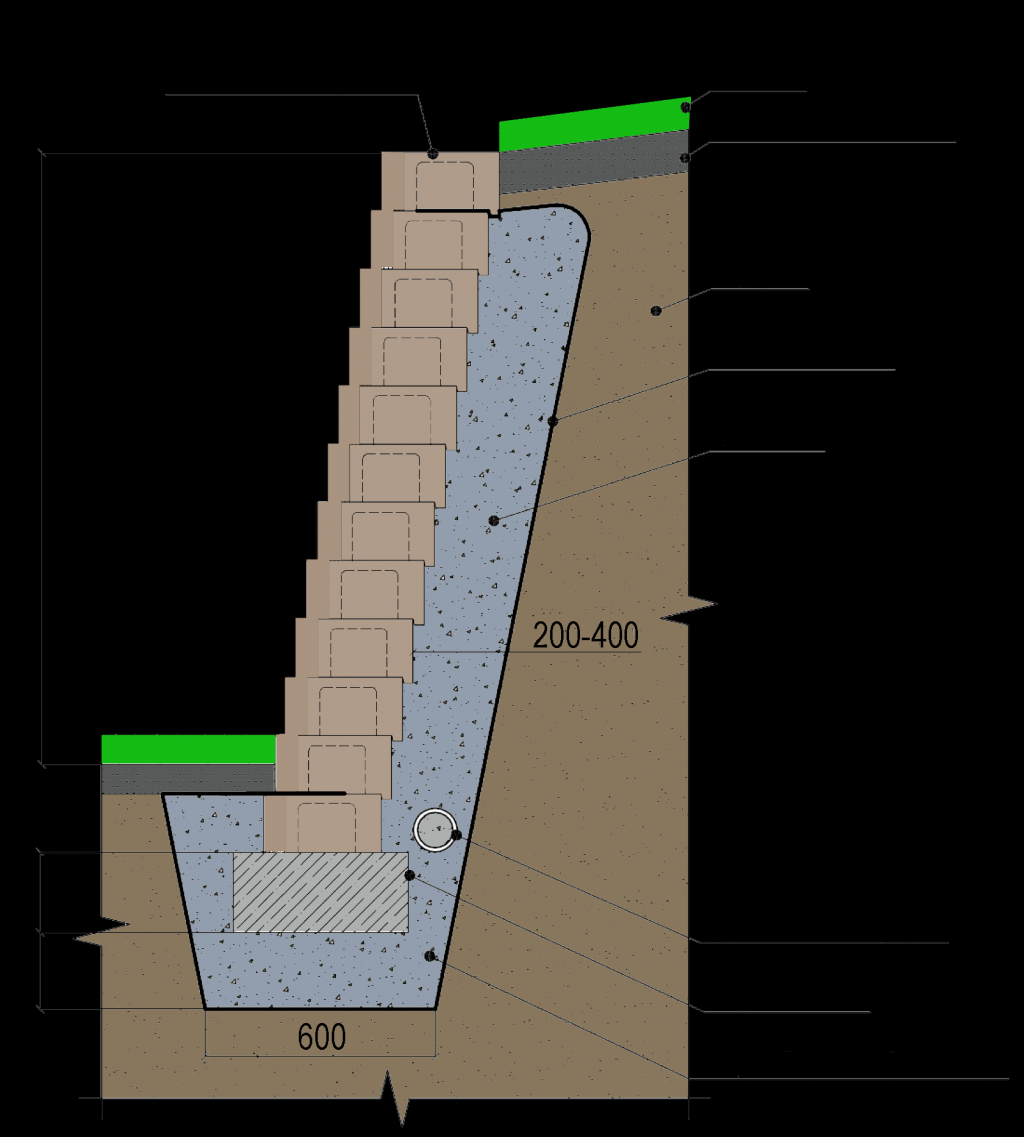

Схема армирования.

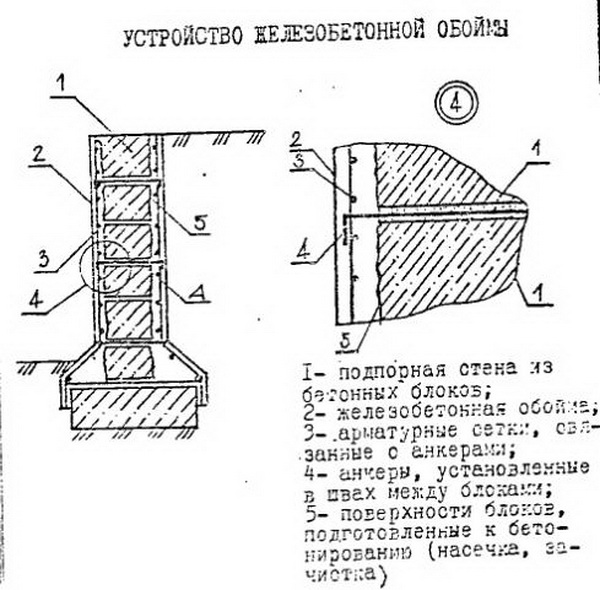

Армирование – это скелет в теле подпорной стенки, который поможет ей устоять и не рухнуть при больших нагрузках. Армирующая сетка, в отличие от бетона, устойчива к растяжению и, принимая на себя большую нагрузку, не деформируется и не лопается. Армирование фундамента даст подпорной стене надолго сохранять целостность, что важно при любом строительстве. Арматурный каркас располагают таким образом, чтобы при заливке он был не ближе 5 см к наружным поверхностям. При правильном армировании фундамента необходимо рассчитать сечение стальной проволоки и размер ячеек каркаса. Необходимо правильно связывать армирующую проволоку в траншее, чтобы она не смещалась во время заливки бетона. Возможно применение сварочного аппарата для связывания проволоки в единое целое. Но лучше всего применять проволоку для связывания стальных прутов.

Общее определение

По сути, это сборная конструкция из готовых железобетонных изделий, которые обладают повышенной прочностью и износоустойчивостью. При соблюдении требований технологии не уступает по технико-эксплуатационным параметрам монолитному. Проверенные временем, они заслуженно пользуются популярностью в индивидуальном и коммерческом строительстве. Их используют для устройства фундамента и цоколя разных зданий:

• частные дома;
• гаражи;
• торговые центры;
• производственные помещения.

Качественные блоки производят на заводах ЖБИ в строгом соответствии с требованиями ГОСТа 13579-78 из бетона марки М100. Предусмотрены различные варианты сочетания размеров для возможности подбора под конкретный вид строения.

Преимущества и недостатки этой конструкции

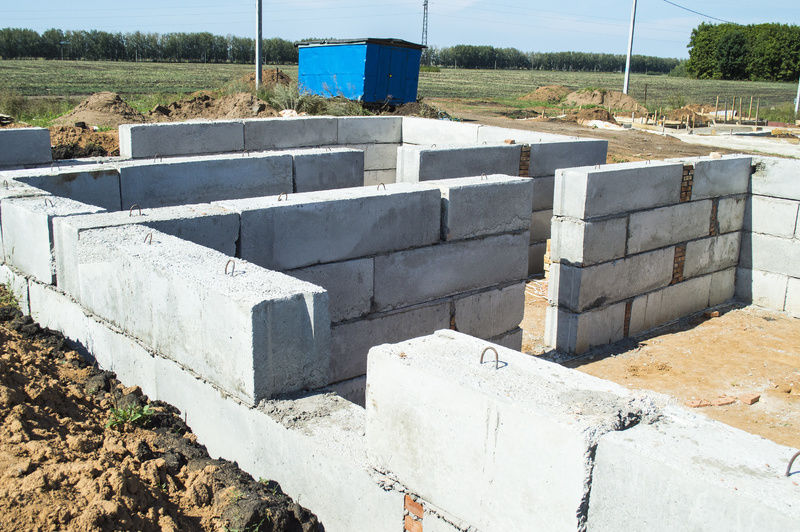

Вот что собой представляет блочный фундамент: железобетонная подушка и вертикальные стены из самих блоков.

Но такого фундамента есть свои недостатки – поднять бетонные блоки для фундамента может только кран. А это, конечно, затраты. Но это, пожалуй, таки единственный его серьезный минус. Зато во всем остальном может все работы может делать даже любитель. Но стоит заметить, что сам фундамент из ФБС, конечно, всегда уступает в плане жесткости и надежности монолитному, зато радует более доступной ценой и простотой работы с ним.

Современный фундамент из блоков ФБС просто идеален для грунтов, в которых слишком много песка. А вот для мягких и рассыпчатых грунтов он не подходит – попросту просядет. Интересное наблюдение: из-за серьезных сил пучения фундамент из блоков может выгнуть – а ведь жесткий ленточный и вовсе могло разорвать. Ведь пытаться снизить пучение почвы путем ужесточения нулевого уровня – нерационально, в этом случае есть смысл только утеплять почву и сам фундамент. Вот в чем еще хорош ленточный фундамент из блоков – в виду отсутствия монолитности, т.е. благодаря наличию кладочных швов, он обладает ценной гибкостью и подвижностью.

Еще один плюс: строительство фундамента из блоков ФБС можно осуществлять в дождь, и в снег – ему ничего не страшно.

Область применения

Основная сфера применения столбчатых фундаментов из ФБС блоков — частное строительство. Такие основания не отличаются высокой несущей способностью, вследствие чего потенциал их эксплуатации существенно ограничен.

На не склонной к пучению либо слабопучинистой почве на столбчатых фундаментах из блоков могут возводится небольшие каркасные, деревянные либо щитовые постройки — одноэтажные дома, бани, хозяйственные помещения.

Рис. 1.2: Деревянный дом на столбчатом фундаменте

Если строительство ведется в регионе с песчаными, плотными скальными либо крупнообломочными (гравийными, валунными и галечниковыми) грунтами, несущих характеристик столбчатого ФБС фундамента будет достаточно для строительства полноценных домов из сруба, бруса или пенобетона.

Рис 1.3: Схема столбчатого фундамента из ФБС

Совет эксперта! Столбчатый фундамент из ФБС блоков не предусматривает возможности обустройства подвала, если для вас этот критерий важен — обратите внимания на другие виды оснований.

Оптимальная глубина заложения столбчатого фундамента из ФБС (и любых сборных конструкций) — до одного метра, если условия строительства (тип грунта, масса дома) требуют большей глубины заложения, рациональнее обустраивать столбчатые фундамента из заполненных бетоном асбоцементных труб, поскольку закладка ФБС блоков на глубину свыше 1-го метра является крайне трудоемким процессом.

Столбчатый фундамент из ФБС блоков не рекомендуется возводить в следующих ситуациях:

• При строительстве массивных домов со стенами из тяжелых материалов (кирпича, железобетонных стеновых блоков);
• На грунтах с низкой несущей способностью — глинистых, просадочных, влагонасыщенных;
• На подвижных грунтах — столбчатый фундамент обладает низкой устойчивостью к горизонтальных смещающих нагрузках;
• На строительных площадках с естественным перепадом высоты более одного метра (требуется предварительное выравнивание грунта).

Рис. 1.4: Опорные столбы фундамента до обвязки ростверком

Специфика подготовки грунтового основания

Выбор схемы сооружения фундамента для последующего возведения бани зависит не столько от габаритов конструкции, сколько от несущей способности подстилающих грунтов. Нередко именно для легкой постройки из пенобетонных блоков, каркасного строения, сруба предпочтительней залить мелко-заглубленную плиту, чем увлекаться мощными, но не оберегающими от грунтовых подвижек конструкциями.

Из предложенных промышленностью блоков ФБС согласно их регламентированным ГОСТом 13579-78 размерам соорудить можно ленточную основу любой мощности и высоты. По идее выдержать она способна довольно внушительную многоэтажную нагрузку. Однако на просадочных грунтах с недостаточной плотностью, на склонных к сезонному пучению глинистых породах лучше работать будет все же монолит: плита или лента. Потому фундамент из блоков рекомендуют в основном владельцам участков:

• с песками средней и высокой плотности;
• со щебнистыми или гравийно-галечниковыми отложениями в основании конструкции;
• со скальными породами.

Точно выяснить, какими физико-механическими характеристиками отличаются вмещающие фундамент грунты, сможет инженерно-геологическое бурение с последующим изучением свойств в лаборатории. Не стоит полагаться на «наметанный глаз» наемного рабочего, роющего котлованы. Хотя отличить плотный песок от «склизкой» глины сможет и дядя Вася, но четких рекомендаций от него нечего ждать.

Чтобы не было перекошенных проемов, треснувших стен и съехавшей крыши, не экономьте на инженерно-геологических исследованиях. Порой и при наличии глинистых отложений геологи могут подтвердить, что участок пригоден для сооружения на нем фундамента ленточного типа из отдельных элементов с предварительным упрочнением геологического основания. Только нужно грамотно подготовить грунтовую основу, на которую без опасений в последующих подвижках можно укладывать бетонные блоки для фундамента.

Начнем с рытья траншеи либо котлована

Размеры в плане и глубину предстоящей выработки определяет проектное решение. Тип зависит от наличия подвала. Короче, если владелец предполагает использовать подпол в качестве полезного подсобного помещения, нужно рыть котлован, а затем заливать монолитный пол или укладывать вместо него готовые плиты. Не будет подвала – нужна траншея.

В любом случае стенки выработки должны обеспечить пространство для рабочих, контролирующих направление подачи автокраном элементов фундамента, корректирующих установку блока ломами, при необходимости устраивающих опалубку для армирующих поясов.

Если вмещающими будут пески…

А также гравийно-галечниковые либо дресвяно-щебенистые отложения, то лучших условий для строительства фундамента из блоков создать невозможно. Это чудесная, самопроизвольно дренируемая основа, без проблем пропускающая воду. «Пучиться» и оседать вслед за изменениями атмосферной температуры она не будет, значит, подошву фундамента можно не заглублять ниже отметки уровня промерзания.

Однако подготовку выполняют по разным схемам:

• Поверх расположенных на дне выработки песков с высокой плотностью, а также поверх гравия и щебня устраивают песчаную подушку в 10-15 см толщиной. Для этого дно траншеи или котлована заглубляют на вышеуказанные указанные см. Роют так, чтобы получилось подобие фундамента в плане, но с отступами от его абриса на 10-20 см с обеих сторон. Идеальная геометрия неважна, но подготовка под фундамент должна быть шире, чем его стены. Затем вдоль линий данной дополнительной траншеи устанавливается мини-опалубка из доски. Место вырытого естественного грунта заполняется речным или карьерным песком с последующей трамбовкой.
• На песках со средней плотностью аналогичным способом устраивают двухслойную подушку из 10-15 см щебня, перекрытых 10-15 см утрамбованного песка.
• В случае пожеланий геологов укрепить песчаное дно понадежней, к двухслойной подушке добавляют еще один нижний слой уплотненного песка.

Обратите внимание, что замещающий природную породу песок нужно изобильно смочить и трамбовать до тех пор, пока на поверхности не перестанет отпечатываться подошва.

Как подготовить глинистую основу

Перед строительством ленты из блоков на супесях и суглинках проводится более тщательная и трудоемкая подготовка, заключающаяся в устройстве монолитной основы. Тип ее определяет уже известная несущая способность и степень пучинистости, в зависимости от чего можно:

• залить монолитный увеличенный «абрис» блочного фундамента, не забыв расширить его с внешней и внутренней стороны на 10-20 см. Подошва-подготовка должна быть шире! В зависимости от прочностных характеристик подстилающих пород высота данной опорной ленты может варьировать от 10 до 30 см. Для укрепления ее снабжают тремя-пятью рядами арматурного прутка;
• установить специальные трапециевидные блоки с маркировкой ФЛ, расширенное основание которых будет отлично сопротивляться незначительным грунтовым подвижкам.

Вообще монолитные ленты из бетона, начинающие и завершающие кладку фундамента из фбс или чередующиеся с двумя рядами блоков, активно практикуются строителями. Особенно если естественная основа не слишком внушает доверия. Прослойки с арматурой, нижний и верхний армирующие пояса из бетона применяются в качестве страховки. Они будут сдерживать «желание» блоков ездить вслед за неравномерно проседающим и вздымающимся грунтом.

Какие бывают (размеры)

Исходя из названия, основное предназначение ФБС, это изготовление основания и стен дома. Регламентирует размеры фбс блоков ГОСТ 13579-78. Согласно этому нормативному документу, размеры фундаментных блоков  могут быть:

• высота h– 0.3, 0.6 мм;
• ширина B – 0.3, 0.4, 0.5 и 0.6 м;
• длина L – 0.6, 0.8, 0.9, 1.2 и 2.4 метра.

Совет: если при покупке обнаружилось, что размеры фбс блока отличаются от представленных выше, значит стоит задуматься, прежде чем покупать такой материал. Вероятно он произведен кустарно и его качество вызывает подозрение.

Фундаментные блоки: типы, размеры, маркировка

В частном строительстве применяют несколько типов блоков. Для устройства ленточного сборного фундамента чаще всего используют только два вида:

• ФБС — фундаментный блок строительный сплошной. Когда говорят о таком типе блока, то подразумевают, железобетонный (с армированием) элемент без пустот. Это прямоугольные блоки разных размеров, имеющие на верхней поверхности монтажные стальные петли. Иногда в боковых гранях сформованы вертикальные каналы, которые при строительстве заливаются раствором. Из этих блоков складывают ленту фундамента.
• ФЛ — блоки-подушки. Имеют вид трапеции. Укладываются на подготовленное основание и служат для увеличения несущей способности фундамента.

Типы фундаментных блоков, которые нужны будут для сборного ленточного фундамента

При возведении ленточного фундамента необходимо предусмотреть трассы для прокладки и подведения инженерных систем: водопровода, канализации, электричества, отопления. Нужно не забыть о системе вентиляции и оставить отверстия под продухи для вентилирования подпольного пространства или подвала. Для этого могут пригодиться блоки с каналом для укладки коммуникаций: ФБВ.

Выдержка из ГОСТа, нормирующего размеры фундаментных блоков

Маркировка по ГОСТу

Чтобы легче было ориентироваться в спецификации, в названиях блоков тем же ГОСТом заложена информация о их размерах и типе.

Сначала идет название. Далее — цифры, описывающие геометрию в дециметрах;.

• первая — длина (9, 12,24);
• вторая (через тире или точку) — ширина (3,4,5,6);
• третья — высота (3,6);

Маркировка бетонных фундаментных блоков

Если длины и ширина встречаются любые, то высотой ФБС обычно делают 580 мм (в маркировке «6»). Изготовить блоки высотой 280 мм могут под заказ.

Далее, после цифр идет буквенное обозначение типа использованного бетона:

• Т — тяжелый (цементно-песчаная смесь с щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используют при строительстве фундаментов.
• П — пористый с заполнителем из керамзитобетона. Имеют меньший вес, но и меньшую прочность, также более гигроскопичен.
• С — из силикатобетона (основное вяжущее — известь). Этот тип блоков боится намокания, потому при строительстве фундаментов не используется.

Например, ФБС 24.4.6 Т расшифровывается так: прямоугольный блок из железобетона высокой плотности. Длина 2380 мм, ширина 400 мм, высота 580 мм. По аналогии вы сможете расшифровать и другие обозначения.

Размеры блоков ФБС по ГОСТ

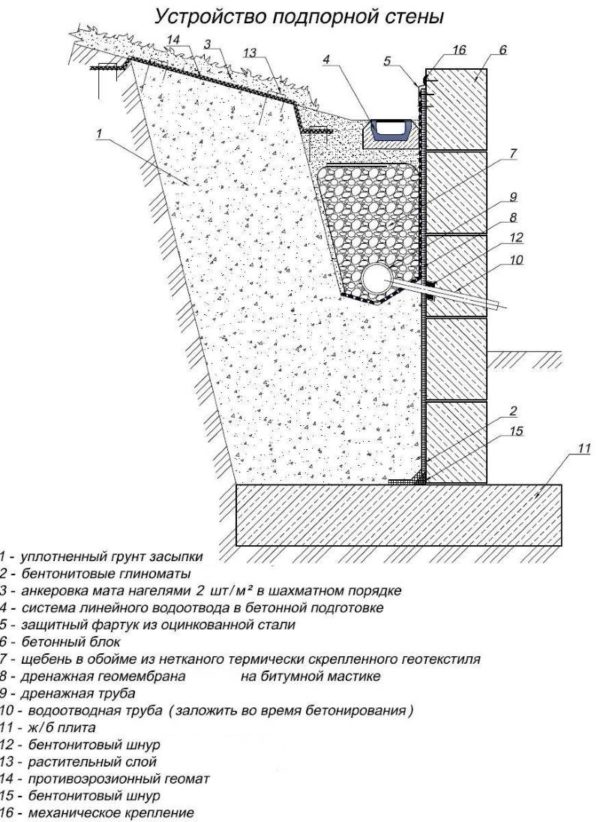

Как оборудуется дренажная система?

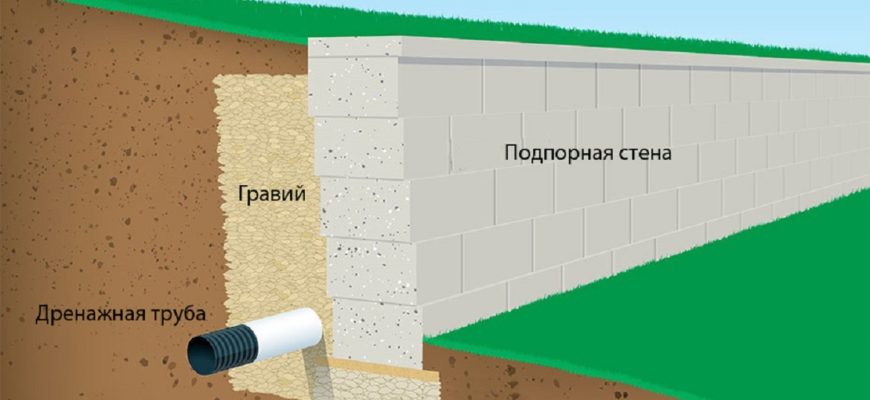

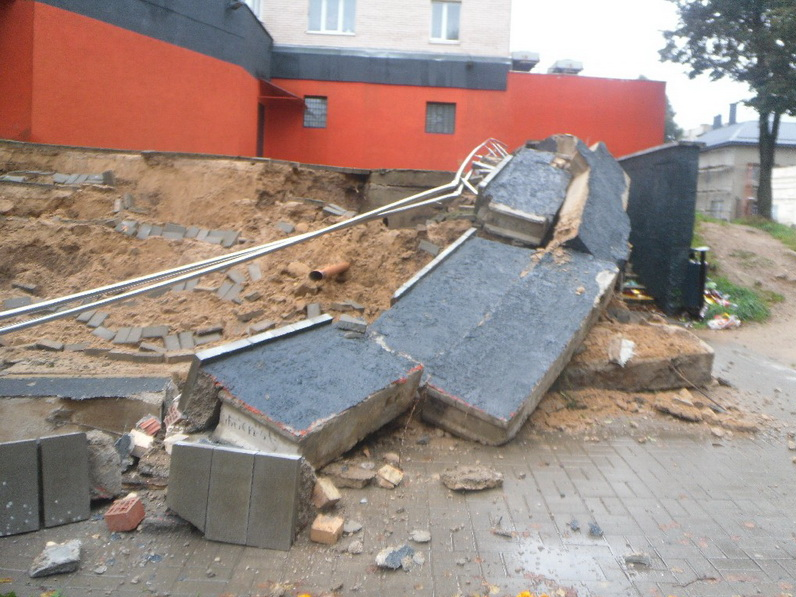

Монтаж дренажной системы является обязательным для подпорных стенок из жестких и водонепроницаемых материалов. Во-первых, большое количество воды может вымывать грунт непосредственно у конструкции, в результате стена может лопнуть, наклониться и даже упасть. Во- вторых, пучение глинистого грунта во время морозов может приводить к тем же последствиям. В- третьих, влага, попадающая в тело сооружения, будет приводить к его разрушению и отслаиванию отделки.

Тип системы дренажа выбирается перед началом строительства для того, чтобы правильно встроить его в конструкцию сооружения. Применяются три вида дренажа:

1. Продольный. Для прокладки водоотводной системы используют пластиковые трубы с перфорацией. Трубы оборачиваются слоем геотекстиля для фильтрации. Как правило, трубы дренажа укладывают за стенку со стороны холма, их концы выводятся с обеих сторон подпорной стенки. Вода попадает в трубу и легко уходит за пределы постройки, твердые частицы задерживаются геотекстилем.
2. Поперечный. Монтаж начинается с обустройства поперечных каналов, расположенных по всей длине сооружения через равные промежутки (примерно 1 м, но не больше). Диаметр водоотводного канала равен 5-10 см. Излишняя влага уходит по обустроенным каналам за внешнюю сторону стенки.
3. Комбинированный. Система включает оба вида дренажа: продольный и поперечный, что позволяет надежно защитить стенку от разрушительного воздействия влаги.

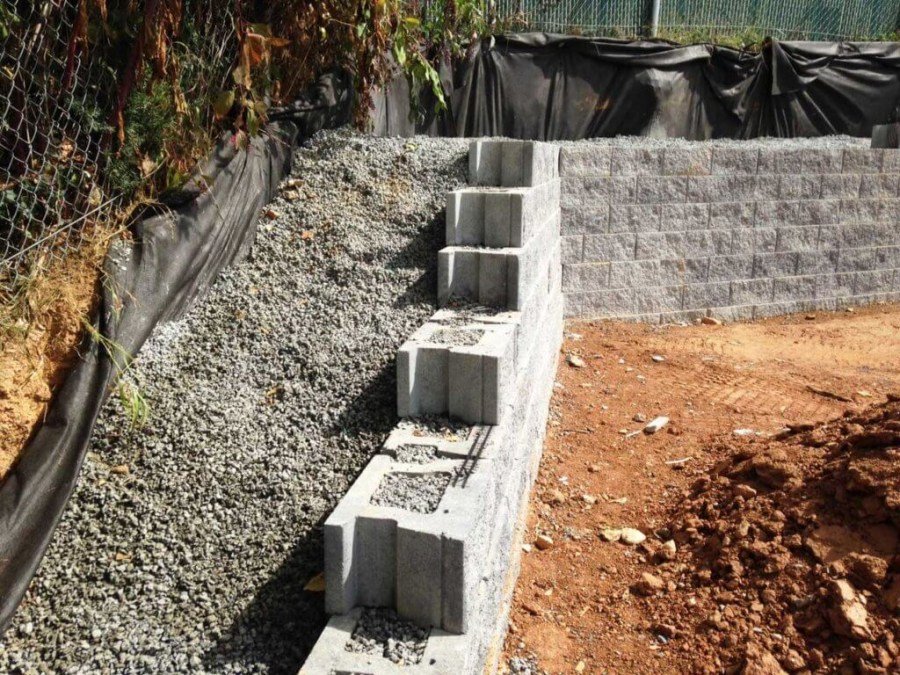

Щебень и геотекстиль обеспечат необходимый дренаж

Блоки

Блок — конструктивный сборный элемент или изделие, обычно заводского изготовления, применяемые в современном индустриальном строительстве (например, блок объёмный, стеновой, оконный).

Википедия

%D0%91%D0%BB%D0%BE%D0%BA_(%D1%81%D1%82%D1%80%D0%BE%D0%B8%D1%82%D0%B5%D0%BB%D1%8C%D1%81%D1%82%D0%B2%D0%BE)

Посмотрим на этот прекрасный материал: чем он хорош и чем сложен для строительства фундамента.

Плюсы:

• стандартизация блоков: как правило, если блок произведён на официальном производстве, его точные размеры жёстко регламентированы (для бетонных блоков это ГОСТ 13579–78);
• скорость постройки (для бетонной ленты время строительства диктуется месяцем застывания бетона);
• относительная дешевизна;
• при сложных грунтах блочная армированная конструкция лучше сопротивляется деформациям;
• простота сборки, не требующая особых навыков (более того, если что-то пошло неправильно, можно разобрать фундамент и сложить его заново);
• огромный размерный ряд и разнообразие блоков позволяют сложить фундамент любой сложности, размеров и конструкции;
• в блоках конструкционно предусмотрены пустоты, пазы, арматурные вкладыши и даже выемки под толщину раствора, что невероятно упрощает сборку.

Минусы:

• для некоторых разновидностей блоков, как и для бетонных панелей, понадобится техника — кран или лебёдка;
• междублочные швы не обеспечивают герметичности — таким образом, фундамент нуждается в вертикальной гидроизоляции;
• блочные фундаменты всё же не показаны зданиям с высокой массой.

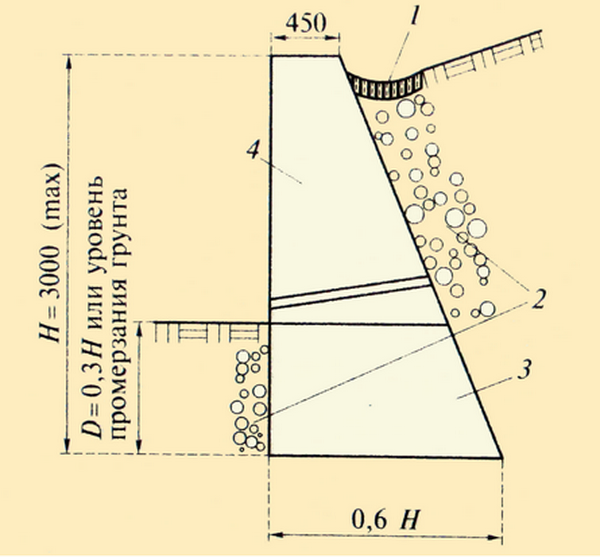

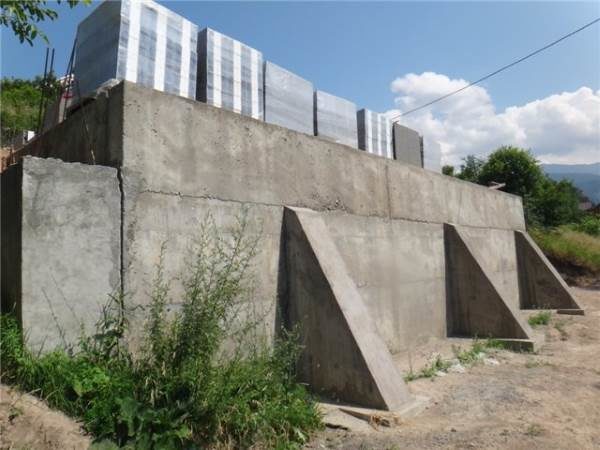

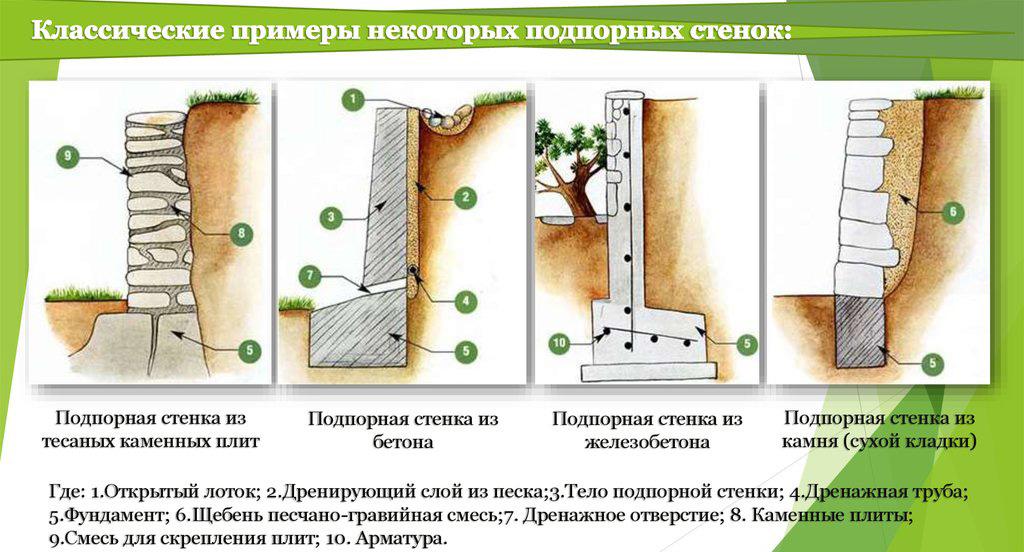

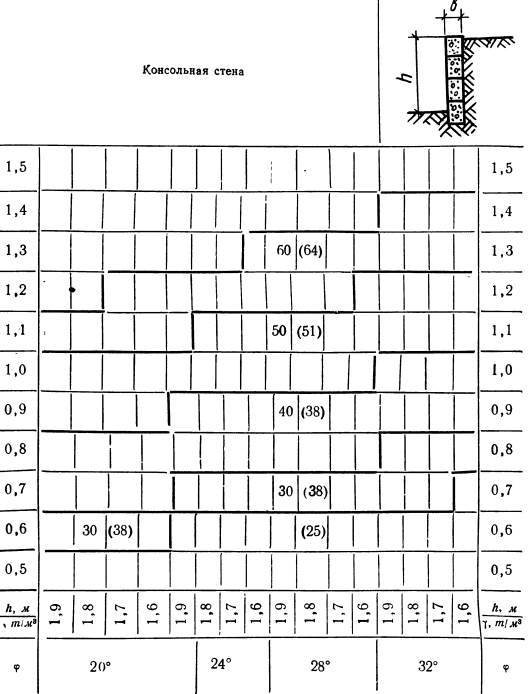

Подпорная стенка из бетона

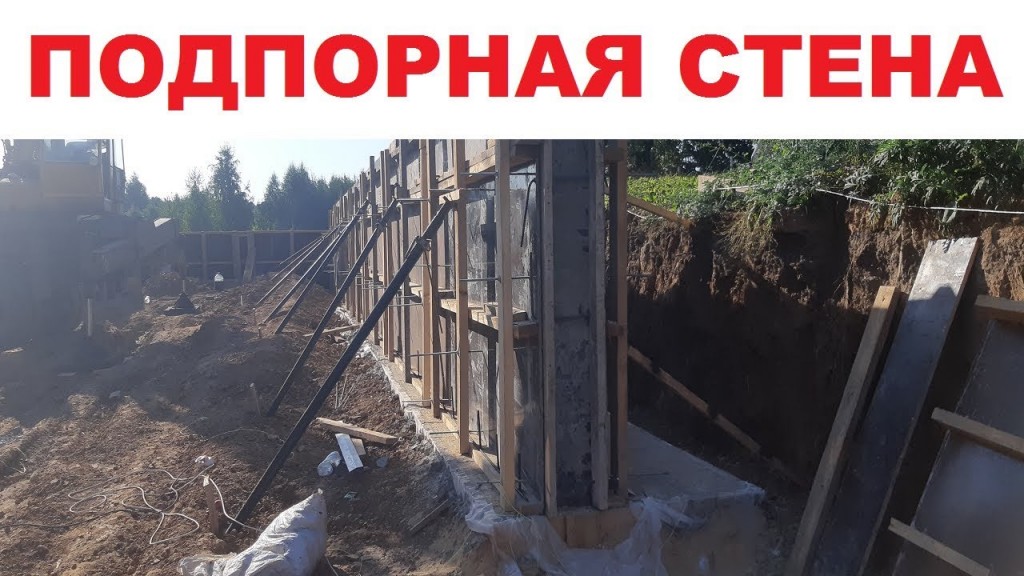

Один из наиболее прочных материалов для подпорной стенки – бетон. Для того, чтобы соорудить на участке бетонную стену, первым делом нужно выкопать ров (0,3-1,15 м в глубину и 0,4-0,5 м в ширину), его дно засыпать щебнем или гравием слоем не более 20 см. Каркас, сваренный из железных прутьев, поместите в ров, затем вдоль стен уложите опалубку. Для опалубки можно использовать тонкие листы фанеры или деревянные бруски.

Поперек опалубки проложите водоотводную трубу, а после этого залейте все бетонной смесью. Чтобы стена выглядела декоративно, ее можно облицевать искусственным камнем или посадить рядом вьющиеся растения. Такая крепкая конструкция прослужит вам долго, поскольку упрочена арматурой.

Советы специалистов

Как класть блоки на фундамент, чтобы добиться лучшего качества? Для облегчения данного процесса следует придерживаться советов опытных специалистов:

• на готовый фундамент укладывают гидроизоляцию, которая предотвратит распространение влаги от грунта на стены;
• для более надежной фиксации рекомендуется покупать материалы со специальными пазами;
• установку направляющего шнура лучше всего производить по внешнему обрезу газоблока, что облегчит его монтаж;
• перед установкой газобетона по его поверхности рекомендуется пройтись теркой для удаления мелких неровностей;
• если в процессе монтажа остается зазор в 10 см, рекомендуется уменьшить размер нескольких блоков, а не устанавливать небольшой кусочек;
• уменьшенные куски желательно укладывать с разных сторон, а не подряд;
• неровности фундамента легко нивелировать толщиной цементно-песчаного раствора;
• для увеличения прочности ограждающих конструкций между третьим и четвертым рядом рекомендуется уложить арматуру диаметром 6-8 мм;
• дополнительное армирование стен следует производить через каждые 3-4 ряда по всей их высоте;
• при монтаже каждого ряда следует не забывать о перевязке, что значительно повышает стойкость ограждающей конструкции.

Если придерживаться данной технологии, не возникнет вопроса, как уложить блоки для формирования надежных и долговечных ограждающих конструкций.

При этом все перечисленные операции может выполнить даже начинающий строитель.

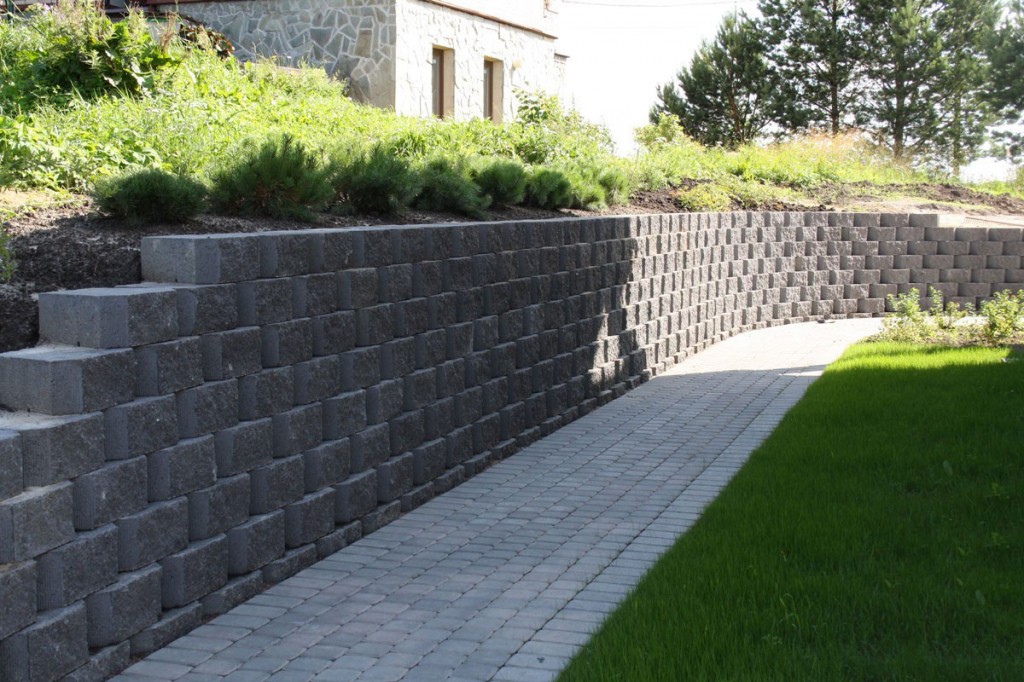

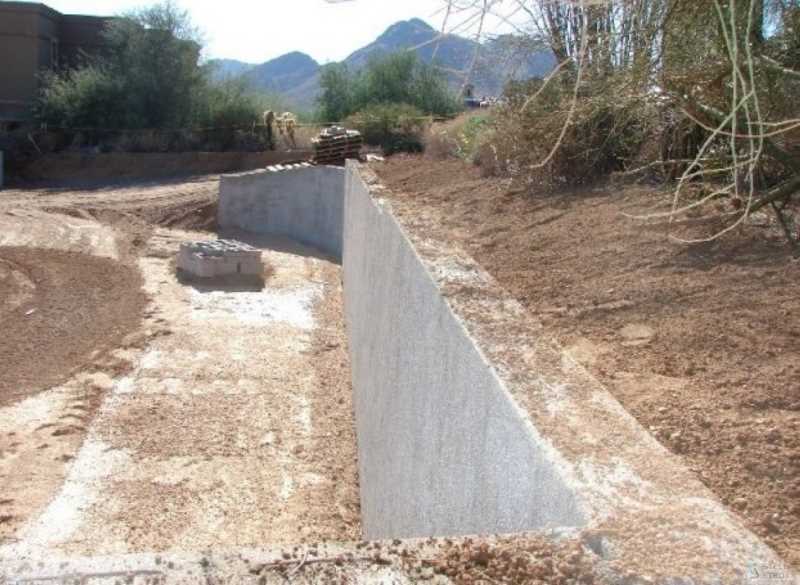

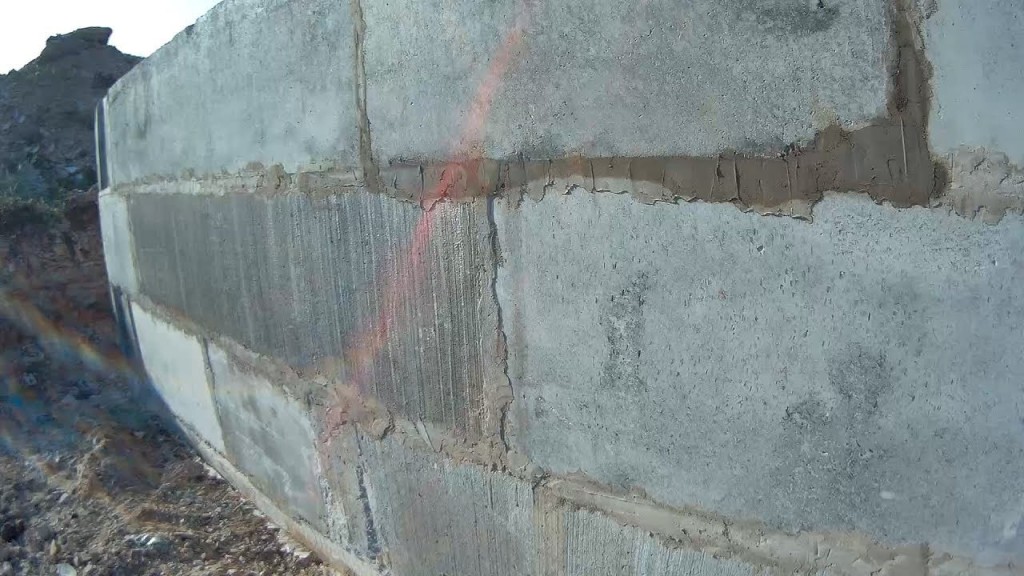

Подпорная стенка из бетонных блоков

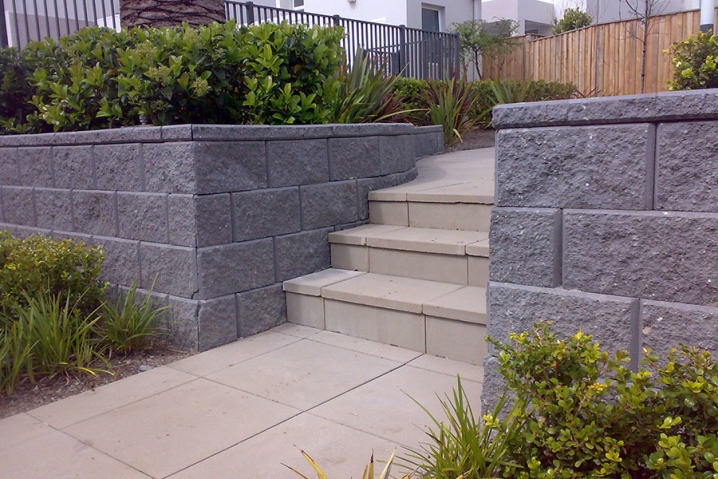

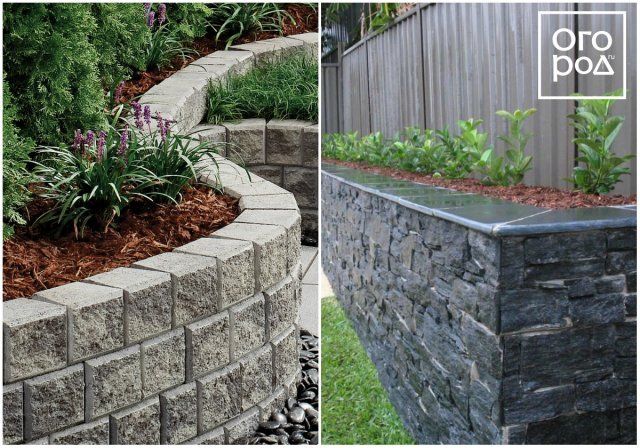

Для устройства декоративных подпорных стенок с успехом используют блоки из легких пористых бетонов. Укрепительные подпорные стенки из бетонных блоков изготавливают из ФБС (фундаментных блоков сплошных), шириной не менее 400 мм (кстати, эта величина и будет являться толщиной стенки). Их изготавливают в заводских условиях. Высокие прочность и плотность (2000÷2300 кг/м³) материала обуславливают их широкое применение при строительстве массивных подпорных стенок.

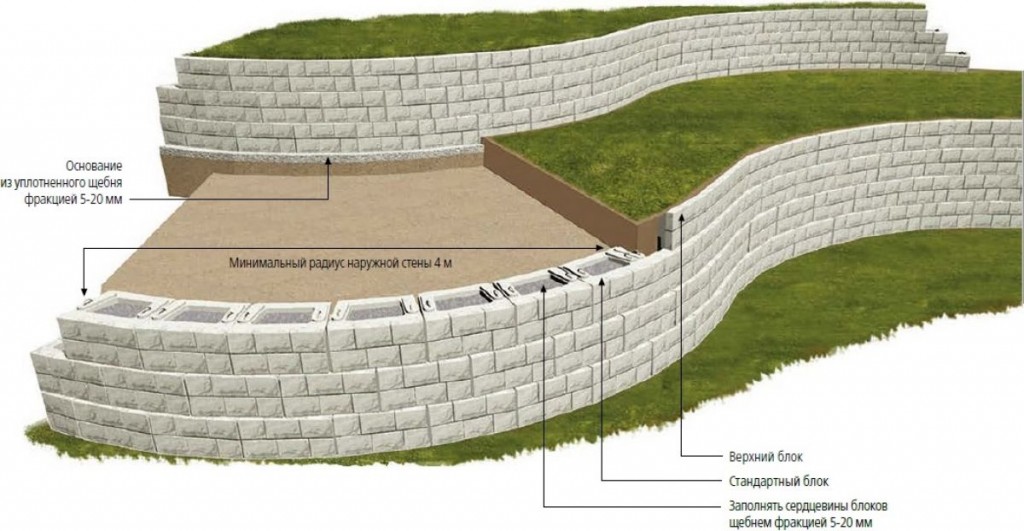

Алгоритм обустройства подпорной стены из бетонных блоков:

• Производим разметку, земляные работы и обустройство подушки из песка и щебня (все работы аналогичны сооружению железобетонной стенки).
• После этого приступаем к укладке блоков, которые скрепляем между собой песчано-цементным раствором.
• Ряды блоков укладываем «вразбежку» (то есть, каждый последующий ряд обустраиваем со сдвигом на пол блока по отношению к предыдущему).

• Для увеличения несущей способности и прочности стены в горизонтальные растворные швы укладываем армирующие элементы (металлическую сетку или прутки арматуры).

Внимание! Вес стандартного блока с размерами 800 х 400 х 580 мм составляет 470 кг, поэтому для обустройства подпорной стенки из таких изделий понадобится применение грузоподъемной техники.

Декорирование

Бетонные основания не отличаются эстетичностью и имеют пористую поверхность, способную поглощать влагу, поэтому требуют дополнительной финишной отделки.

Для отделки лицевой стороны железобетонной подпорки своими руками можно использовать следующие материалы:

• специальную водостойкую краску, предназначенную для цементных поверхностей;
• декоративную плитку для внешней отделки;
• штукатурку;
• панели из дерева;
• камень искусственный.

При выборе отделочного материала рекомендуется учитывать архитектуру загородного дома и ландшафтный дизайн приусадебного участка. От выбранного отделочного материала будет зависеть стоимость декоративной отделки.

Подпорная стенка из габионов

Габионы – металлические сетки с камнями внутри. Сами конструкции могут иметь различную форму и размер, как и их каменное наполнение. В качестве сетки используется стальная проволока или прутья. При монтаже подпорной стенки достаточно укладывать соседние блоки, надежно скрепляя их между собой. В целом подобная конструкция отличается не только привлекательным внешним видом, но и высоким уровнем надежности.

Строительство такой стенки не занимает много времени, да и стоимость конструкции приятно удивит. Как показывает практика, такой метод создания подпорной стенки используют в труднодоступных местах, например, при укреплении берегов горных рек. В ландшафтном дизайне садового участка габионы также можно применять, при этом фундамент такой стенке не требуется.

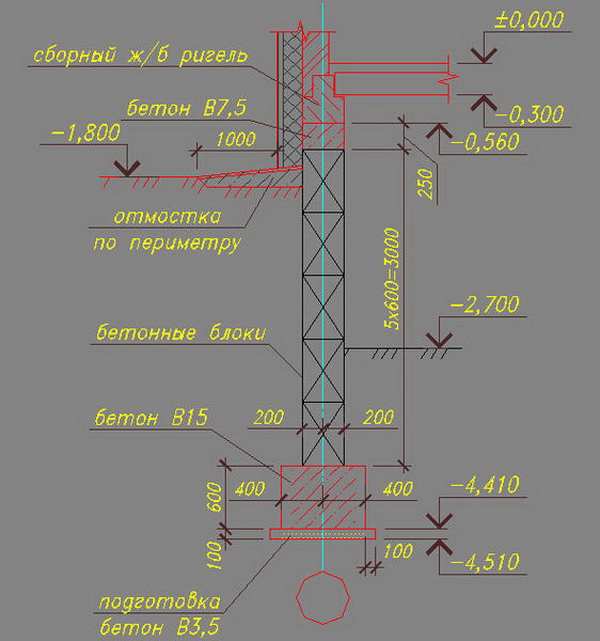

Блочный фундамент для дома на сильно пучинистых грунтах

Для защиты дома от деформаций, вызванных воздействием сил морозного пучения грунта, подошву фундамента обычно закладывают на глубину промерзания грунта. Но есть и другие варианты устройства фундаментов на пучинистых грунтах.

Малозаглубленный теплоизолированный фундамент для дома на пучинистом грунте

Современное решение в домах без подвала на пучинистых грунтах — это устройство мелкозаглубленного теплоизолированного ленточного фундамента.

Идея устройства этого фундамента состоит в том, что пучинистый грунт возле фундамента защищают от промерзания и он перестает зимой пучиниться.

Для этого, фундамент и грунт вокруг утепляют слоем пенопласта или экструдированного пенополистирола.

Конструкцию несущей части теплоизолированного фундамента из кладочных блоков можно выполнить так, как описано ниже, для фундамента дома на слабо пучинистых грунтах.

Как утеплить фундамент и грунт, чтобы защитить его от промерзания, рассказано в статье:

Читайте: «Теплоизолированный мелкозаглубленный ленточный фундамент для пучинистых грунтов»

На не пучинистых, слабо пучинистых и даже средне пучинистых грунтах мелкозаглубленный фундамент для частного дома можно сделать из кладочных материалов и без утепления грунта.

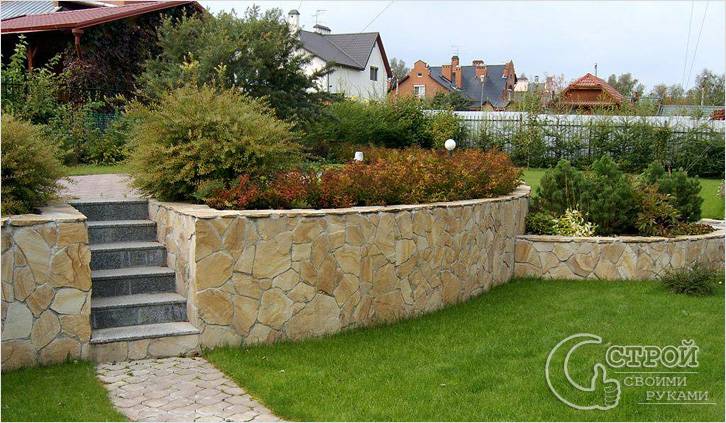

Связующее звено для подпорной стенки

Если стенка «на века», то камни скрепляют известково-цементным раствором. Стоит вначале разложить камни насухую (без скрепляющего состава), чтобы легче было подобрать наиболее удачное сочетание камней по размеру, цвету и форме. Это поможет сделать кладку плотнее. Когда «мозаика» на следующем уровне сошлась, можно перекладывать ее уже с раствором. На высохший фундамент наносят примерно 2 см раствора, затем укладывают первый связующий камень (один из самых больших камней), далее по краю кладут другие более крупные камни. Середину можно заполнить булыжниками поменьше, стараясь уложить их как можно плотнее. На первый слой камня выкладывают второй уровень, чтобы шов двух нижних перекрывался серединой верхнего. Связующие камни идут по всей длине стены не реже чем через метр. В конце поверхность камней очищают от раствора водой с мылом.

Деревянная подпорная стенка

Для изготовления этой конструкции подойдет бревно любого сечения, включая и 20 см.

Для укладки деревянных бревен можно выбрать один из следующих вариантов: вертикальный или горизонтальный.

Вертикальная укладка

В первом случае бревна располагают таким образом, чтобы они вплотную примыкали друг к другу. Преимуществом такого варианта укладки является отсутствие необходимости в изготовлении фундамента. Минимальная глубина, которая должна быть выдержана для установки бревен, должна составлять 50 см . Лучше всего устанавливать бревна на максимальную глубину, поскольку это только повысит устойчивость конструкции.

Горизонтальная укладка

При горизонтальном методе установки бревна располагаются друг на друга. Для этого вначале роют траншею, глубина которой должна немного превосходить толщину бревна. Канаву заполняют слоем щебня, после чего укладывают бревно и фиксируют его при помощи железных арматур. После этого процесс укладки продолжают, добавляя новые бревна, которые фиксируют при помощи саморезов.

Прежде чем приступить к установке бревен, необходимо обработать их машинным маслом , битумом или иным средством, которое поможет защитить дерево от гниения.

Пространство между стенкой и землёй нужно заполнить фрагментами колотого кирпича и крупным песком. Верхний слой дренажа рекомендуется превратить в основание для декоративных посадок.
