Водосток из канализационных труб самому

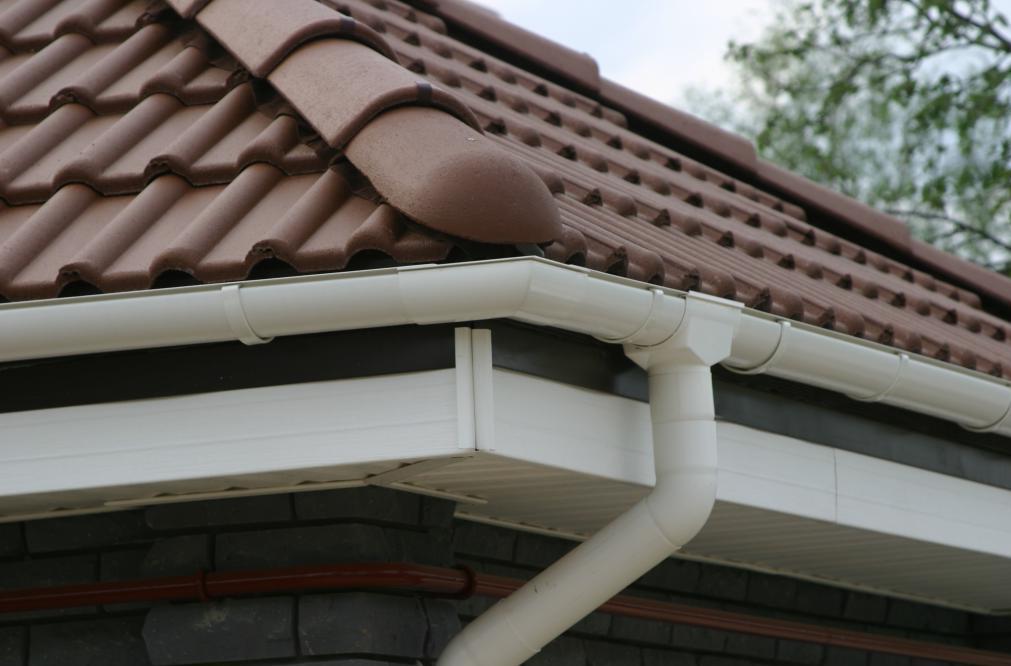

Водосток – защитная конструкция, которая отводит лишнюю воду с крыши строения

Итак, водосток – это система из желобов нужной глубины, расположенных по периметру кровли здания. Желоба предназначены для отбора дождевой воды и талого снега с крыши. В нескольких местах к желобам герметично присоединяются вертикальные трубы, по которым излишки воды, не попадая на фундамент и стены, поступают в специальную емкость для сточной воды или стекают в специально оборудованную ливневую канализацию.

Система водостока – достаточно простое, но вместе с тем весьма нужное и полезное сооружение, которое позволяет контролировать лишнюю влагу и защищать внешнюю часть здания от сырости. Именно поэтому водостоком должна быть оборудована любая кровля. Как сделать водосток из канализационных труб своими руками, рассмотрим далее.

Комплектация водосточной системы

Главные элементы водоотвода – это горизонтальный желоб или лоток для сбора жидкости и вертикальный стояк для слива собранной воды. Чтобы установить водосток из канализационных труб, также понадобиться создать данные детали. Рассмотрим подробно из чего состоит водосточная система и какие бывают водостоки. Кроме желоба и стояка, к основным составным частям водоотвода можно отнести:

• держатель для желоба – фиксирует лоток в конкретном положении и не дает ему смещаться;
• торцевые заглушки – не позволяют воде выливаться из желоба куда-то помимо воронки;
• водосборная воронка – объединяет стояк и желоб, именно через нее производится отвод влаги из лотка;
• защитная решетка – предотвращает попадание веток, листвы и прочего мусора в систему водоотвода, без данного элемента водосток легко забьется и утратит функциональность;
• муфты соединительные – пригодятся для увеличения длины водосточных труб;
• сливное колено – крепиться на конце сливной трубы, имеет изогнутую форму, за счет чего отводит поток воды в сторону от стен и фундамента в ливневую канализацию или в другой специальный резервуар;
• разветвители и обводы – необходимы для развода труб, а также в том случае, если требуется строить не прямой стояк, а изогнутый, например, для обхода выступающих архитектурных деталей на фасаде;
• крепежные хомуты – фиксируют трубу к фасаду.

Такой набор комплектующих является наиболее рациональным решением для монтажа водостока, именно поэтому водосточная система из канализационных труб, также должна содержать аналогичные составляющие части.

Назначение ливневой канализации

Системы водоотведения осадков представляют собой соединенные определенным образом желоба и трубы. Они опоясывают строение по периметру кровли и в нескольких местах спускаются вниз. Далее вода направляется либо в центральную канализацию, городскую ливневку или в накопительные емкости для сбора осадков.

Основное назначение водостока:

• защита стен, фундамента и подвальных помещений от намокания и подтопления;
• защита участка от размывания, а придомовой территории от грязи и луж.

Дополнительным назначением, немаловажным для садоводов, является накопление бесплатной дождевой воды для полива и других хозяйственных нужд. Бонусом прилагаются чистые стены, окна и цоколь дома, что также немаловажно.

Как монтируется водосточная система

Самой сложной задачей является установка кронштейнов под водостоки

Нужно взять во внимание, что во время этой процедуры важно соблюдение небольшого уклона по направлению к воронкам. Обычно данный уклон делается не менее, чем 3 мм: если есть желание сделать отведение воды более быстрым, его можно увеличить до 10 мм. Достаточно часто выполняется установка отливов на крышу своими руками, что позволяет экономить деньги.

Достаточно часто выполняется установка отливов на крышу своими руками, что позволяет экономить деньги.

Крыши с длиной фронтона менее 10 м оснащаются только односторонними уклонами. Более длинные системы имеют по центру дополнительные воронки и водосточные трубы, формирующие слив с крыши. Используется также вариант с высокой точкой по центру фронтона, от которой наклон идет в обе стороны.

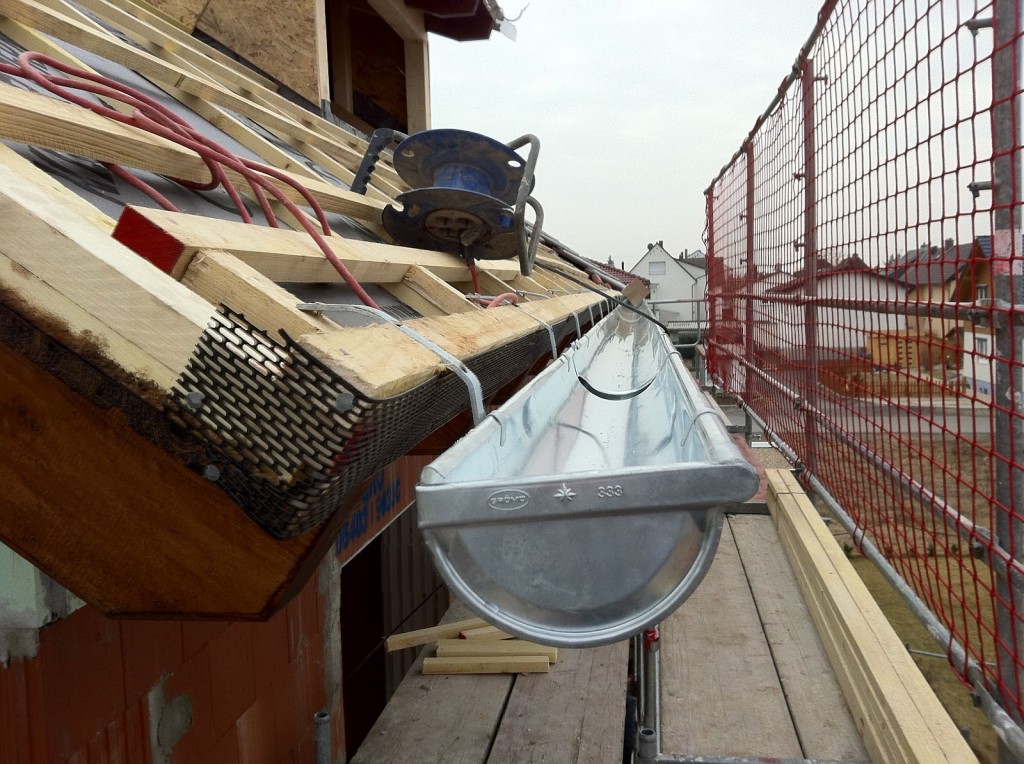

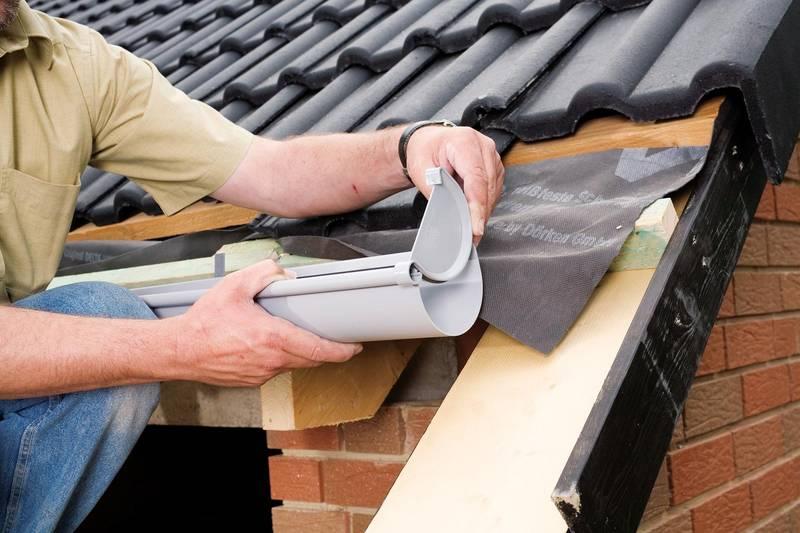

Проводя монтаж водосточного желоба своими руками, чаще всего начинают с установки самых высоких кронштейнов. Далее проводится фиксация самого нижнего элемента, во время чего учитывается необходимый уклон. Натянув между ними шпагат, довольно просто провести установку всех стальных держателей.

Прежде чем приступать к формированию уклона, важно проверить горизонтальность используемой в качестве ориентира линии. Обычно за направление берут фронтальную ветровую доску, которая нередко устанавливается не по уровню

Проверку лучше всего осуществлять с помощью нивелира или гидроуровня. Если используется пузырьковый уровень, то его длина должна быть не менее одного метра.

Как выбрать правильную трубу

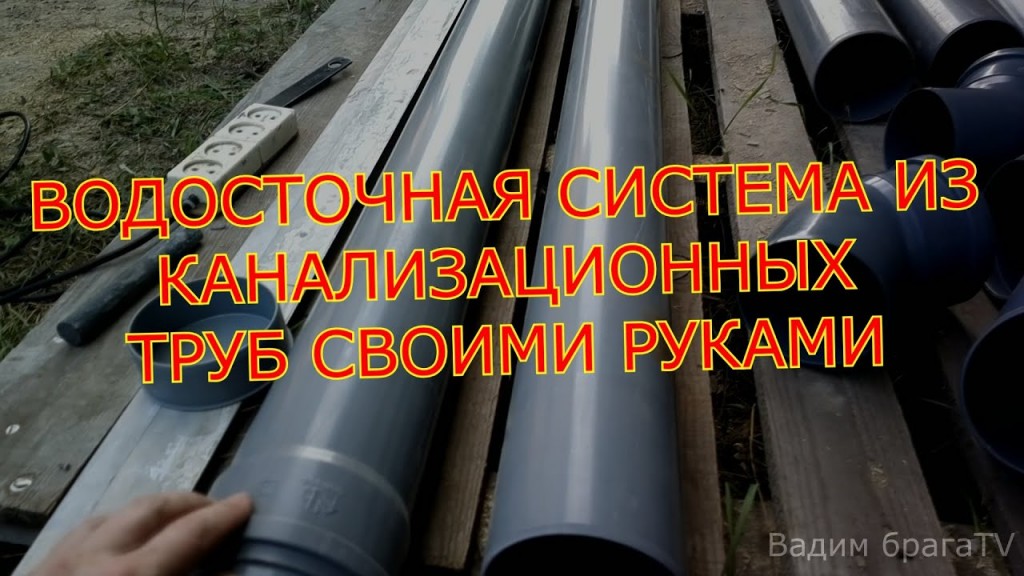

Перед тем как сделать водосток из канализационных труб требуется внимательно подойти к выбору материала. Водосток бывает двух видов:

• внутренний, используется для плоских крыш,
• наружный, применяют для покатой кровли.

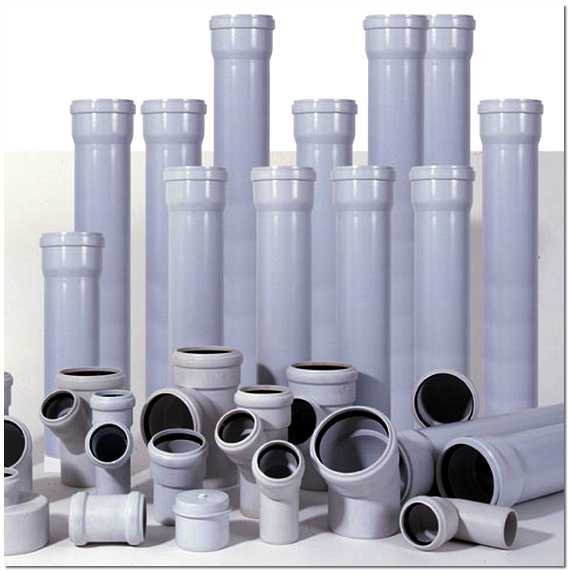

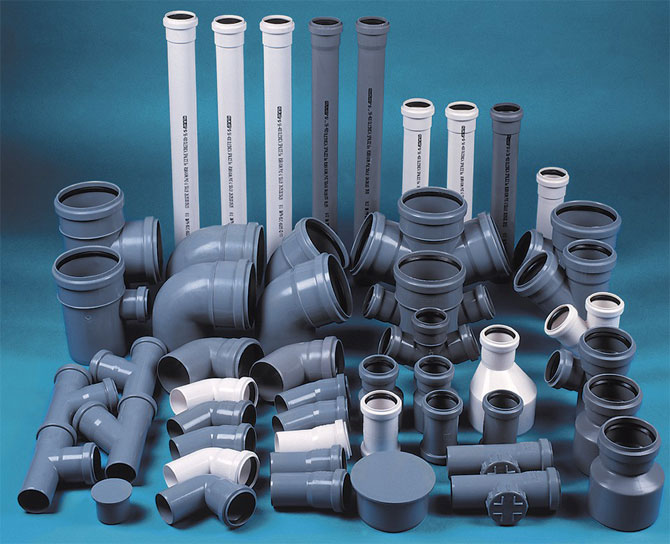

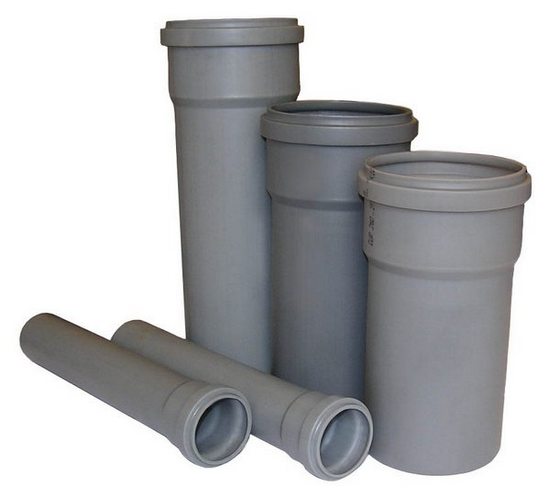

Производители выпускают трубы разного цвета, что помогает покупателю легче ориентироваться. Давайте рассмотрим их свойства и типы:

1. Белая труба. Основное применение – система канализации внутри помещения. Преимущества стойкость к высоким температурам и приглушение шума текущей воды. Прекрасно подойдет тем, кто проживает в регионах с мягкой зимой, так как она не выдерживает перепадов низких температур. В условиях суровой зимы быстро выйдет из строя.
2. Серая труба. Так же, как и белые, их рекомендуют использовать внутри помещения. Материал, из которого они изготовлены неустойчив к морозу и не выдерживает сильных физических нагрузок. Использовать рекомендуется в регионах, где нет суровых зим. Основная причина – придется довольно часто чистить водосток от замерзшего льда и снега.

1. Коричневая труба. Такой тип рекомендован для наружного применения. Основное преимущество – толстая стенка. Благодаря этому фактору имеют хорошую стойкость к высокому давлению и минусовым температурам. Прекрасно выдерживает давление льда и снега в зимний период. Существенный минус – в жарком климате она становится хрупкой под воздействием солнца.

Как мы видим производители не дают большого выбора, и каждый из представленных видов имеет свои недостатки. По этой причине мы рекомендуем использовать в монтаже канализационную трубу из пластика. Она сочетает в себе стойкость как к солнцу, так и морозам.

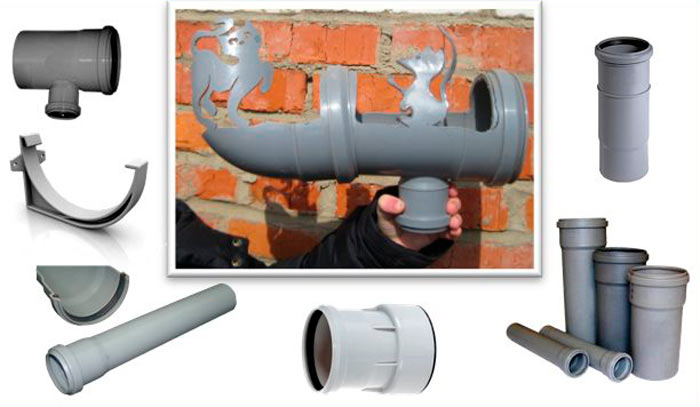

Дополнительно стоит отметить, что можно использовать практически любую трубу, выполненную из металла. Но при выборе особое внимание стоит уделить её весу, так как она крепится к вашему карнизу. Самый подходящий вариант – труба из нержавейки.

Монтаж водостоков для крыши: подготовительный этап

Достоинства пластиковых водостоков следующие:

— большая популярность и конкурентоспособность;

— долговременность пользования;

— декоративность.

Вместе с тем, пластиковые водостоки имеют и недостатки. Во-первых, это хрупкость конструкции. Во-вторых, если установить элементы системы не правильно, то пластик может изменить цвет или форму.

Для начала необходимо сделать все расчеты. Для расчета диаметра и длины системы, нужно учитывать высоту здания и площадь его кровли.

Шаблон расчета: высота здания=4,5м, площадь кровли=9м. При таких исходных данных для монтажа пластиковых водостоков потребуется следующее:

-трехметровые желоба (3 штуки),

— заглушки водосточного желоба (правый и левый),

— воронки (2 штуки),

— кронштейны -необходимы для крепления желоба (16 штук),

— пластиковая труба длинной 3 м (4 штуки),

— крепления трубы к стене (10 штук),

— 45-тиградусные повороты трубы (6 штук).

Требуемый инвентарь:

1) Строительный нож

2) Перфоратор

3) Уровень

4) Дрель

5) Отвес

6) Маркер

7) Болгарка

Монтажные работы

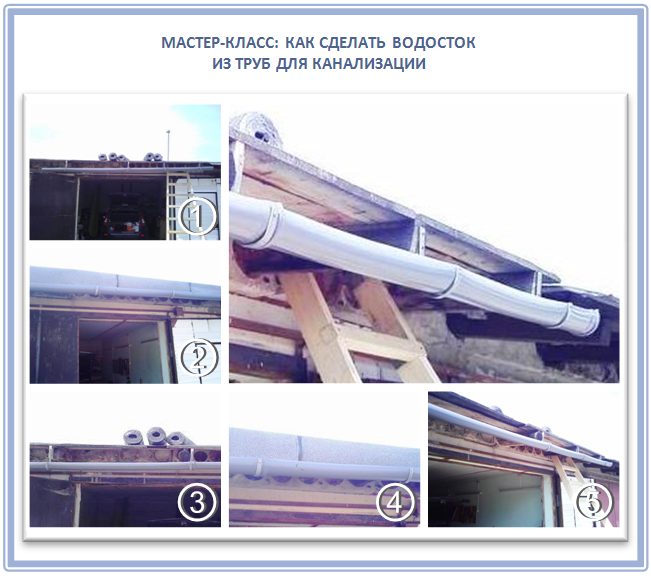

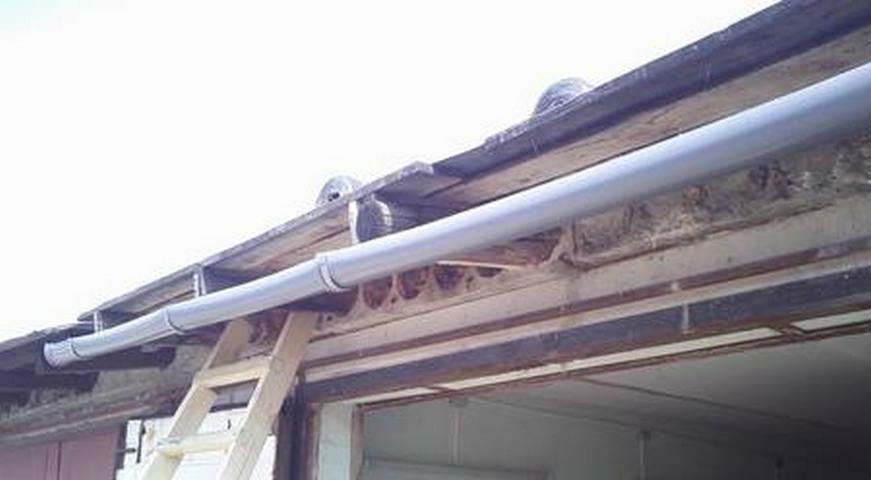

С целью проведения успешного монтажа водосточной системы из канализационных труб, нужно делать всю работу в следующей последовательности.

В первую очередь пластиковые трубы O110 мм распиливаются вдоль. Для этого возможно применять болгарку. Дабы желоба оказались однообразных размеров, предварительно изготавливаются деревянные шаблоны.

Входные патрубки на трубах не нужно распиливать, нужно оставлять расстояние в 15–20 см.

В то время, когда водостоки готовы, нужно приступать к монтажу кронштейнов. Они монтируются на опорные стропила.

В качестве кронштейнов возможно применять готовые конструкции, каковые изготавливаются из особо прочного листового металла. Кроме этого кронштейны возможно изготовить самостоятельно, но для этого потребуется больше времени.

Совет! Кронштейн монтируется на каждую из стенку. Наряду с этим принципиально важно сохранять четкий угол уклона, в противном случае вода будет застаиваться. В большинстве случаев, угол уклона образовывает 1 см на 1 метр трубы.

Для начала монтируйте крайние кронштейны, а затем между ними натягивайте нитку, которая окажет помощь сохранить верный уклон.

Совет! Водосточная труба обязана отходить от стенки в среднем на 10 см.

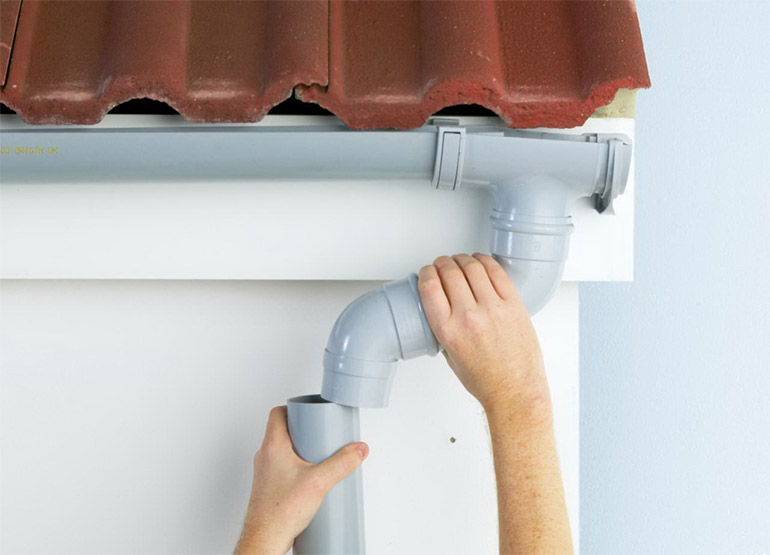

В то время, когда все крепления на месте, возможно собирать водосточную систему в одно целое. Изготовленные желоба из канализационных труб между собой возможно скреплять алюминиевыми клипсами либо особым клеем для полипропилена. При применении клипс любой стык желоба нужно обработать герметиком.

На самую высшую точку водосточной системы устанавливается заглушка.

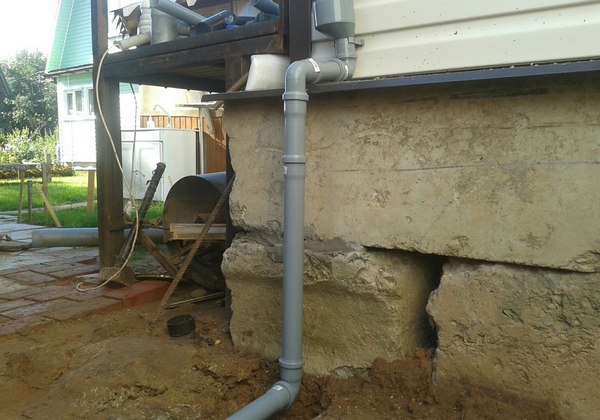

Совет! Ключевым моментом будет отвод трубы в сторону от строения. В другом случае вода будет поступать в фундамент и неспешно его разрушать.

По такому принципу выполняется монтаж водосточной системы на кровле.

Требования к внутренней канализации

В СНиП —85 приведен ряд указаний, как правильно монтировать канализационные трубы внутри зданий, его основные пункты:

a). Отведение канализационных вод осуществляют по закрытым прямолинейно расположенном трубопроводам самотечным способом. Для изменения направления используют специальные фасонные детали.

b). Монтаж канализации пластиковых труб должен проводиться с одинаковым уклоном, его изменение является недопустимым.

c). Если места соединения стояка с отводными трубопроводами размещены под потолочным перекрытием, для стыковки используют косые тройниковые и крестовидные элементы.

d). При присоединении трубопровода от чаш ванн к стояку на одном уровне следует использовать также косые крестовины.

e). Не допустимо применение крестовин с прямыми углами в горизонтальном положении.

f). Для систем с самотеком допускается использовать трубопроводы из чугуна, асбестоцемента, бетона, железобетона, пластмассы и стекла.

g). Протяжку канализации внутри зданий следует проводить открытым способом в подвальных, подсобных и вспомогательных помещениях, коридорах, подпольях. При укладке труб применяется потолочное, настенное, и к прочим конструктивным элементам зданий крепление.

Рис 8. Таблицы зависимости размеров стояка от интенсивности стоков и угла подвода

h). Скрытая прокладка канализации допустима в перекрытиях, под полами в каналах, в штробах стен, в приставных пристенных коробах, под обшивкой колонн, под подвесными и подшивными потолками, в вертикально расположенных шахтах, сантехкабинах, под напольными плинтусами.

i). При отсутствии в домах складов и производств, разрешен монтаж пластиковых канализационных труб открытым способом в подвальных и чердачных помещениях.

j). Пластиковые трубы разрешено прокладывать в грунте под полами домов, если нагрузка на трубную оболочку не превышает предельно допустимые нормы.

k). Все инженерное сооружения, в которых прокладывают канализационные трубопроводы, должны иметь несгораемое ограждение.

l). Если трубопровод выполнен из поливинилхлорида (ПВХ), фронтальная панель для доступа к нему может иметь лючок с дверцами, изготовленными из сгорающих материалов. В аналогичной ситуации при использовании полиэтиленовых (ПЭ) труб дверцы делают из трудносгораемых стройматериалов.

m). Люки для доступа к приборам учета, арматуре или ревизиям должны иметь площадь не меньше 0,1 м2.

n). Точки прохода стояков сквозь плиты должны заделываться цементно-песчаной смесью на всю толщину, и выше плиты на 80 — 100 мм с толщиной слоя 20 — 30 мм. До пропускания трубопровода через плиты перекрытия в местах прохода его оболочку следует плотно обернуть слоем любого рулонного гидроизоляционного материала.

Рис 9. Нормативы размещения ревизий

o). Монтаж внутренней канализации частных домов не допустим:

• Под потолочными перекрытиями, в стеновых и половых каналах комнат для проживания, спальнях.
• Под потолками открытым или закрытым способом в кухонных помещениях.

p). При скрытой прокладке в коробах или за обшивкой ниш в местах расположения ревизий следует ставить лючки с дверцами размером не менее 300 на 400 мм.

q). Трубопровод от раковин, моек следует прокладывать над половой поверхностью, обеспечивая при этом гидроизоляцию и облицовку водонепроницаемыми материалами полов и стен в зоне его размещения.

r). Вентиляцию необходимо проводить с использованием венттруб, подсоединенных к наивысшей точке стояка.

s). Вентиляция, выходящая через стояки, должна располагаться на высоте не менее:

• 0,3 м — от неиспользуемой крыши;
• 0,5 м — от скатной крыши;
• 3 м — когда крыша эксплуатируется;
• 0,1 м — от верхней точки вентшахты
• 4 м — по горизонтали от открывающихся оконных, балконных створок.

t). Канализационную вытяжку недопустимо объединять с внутридомовой вентиляцией и дымоходами.

Рис. 10 Нормативы протяженности выпуска

u). Диаметры вытяжки и стояка должны быть одинаковы. Разрешено подключать к одному узлу вентиляции несколько стояков, обеспечивая уклон в 0,01 в их сторону.

v). Сборка канализационных труб внутри индивидуальных домов должна предусматривать наличие ревизионных или прочистных лючков, установленных на:

• нижнем и верхнем этажах;
• в начале (по направлению стоков) отводных канализационных труб, если к ним присоединено три или более сантехнических приборов и отсутствует прочистной люк ниже;
• в точках поворота трубопроводной магистрали, если эти места невозможно прочистить через иные участки.

w). Расстояния между ревизиями на горизонтально расположенных отрезках выбирают согласно таблице на рис 9.

x). Если монтаж канализационных труб в частном доме проводят под полом, их расстояние до его поверхности принимают не менее 100 мм. При вероятности механического повреждения трубопровода его защищают, и утепляют, если возможна эксплуатация канализации при минусовых температурах.

Также некоторые пункты СНиП —85 регламентируют монтаж наружной канализации в частном доме, некоторые из них:

• Выпуск в подвале протягивают с наклоном от 0,02.
• Диаметр выпускного трубопровода определяют путем расчетов, он не должен быть меньше внутридомового стояка или наибольшего из нескольких.
• Угол подсоединения выпуска берут от 90 градусов по направлению стоковых вод, в его проходном канале допустимы перепады.

Рис. 11 Работы по сборке канализации

Технология изготовления

Чтобы правильно изготовить желоб, лучше всего подойдут 4-метровые трубы, их нужно разделить вдоль на 2 части. Они должны быть ровные. Можно закрепить их для комфортной работы. Есть 2 способа. С помощью саморезов следует прикрепить трубу к подложке. В этом случае придется сделать отверстие в самой трубе. Чтобы этого избежать, можно воспользоваться плотной тканью, отрезав ее полоской и прижав на конце канализационной трубы. Так саморезы будут держать ткань, которая, в свою очередь, станет служить хомутом.

Чтобы распилить трубу на 2 ровные части, нужно отмерить линейкой и начертить маркером 2 линии. На это уйдет много времени. Есть простой вариант с использованием капроновой нити. По бокам трубы с обоих концов нужно сделать небольшой надрез канцелярским ножом и просунуть нить, зафиксировав узелком. По этой линии наносится маркер. То же самое необходимо проделать и с другой стороны.

2 одинаковые отметки готовы, можно приступать к распиливанию. Используйте болгарку, она сэкономит время, но не забывайте про технику безопасности (очки и перчатки). Если этого инструмента нет, то обычный резак с этим тоже справится. Хотя на это уйдет больше времени.

Монтаж

Сборка водостока начинается с составления рабочего чертежа. Это важный этап, позволяющий точно рассчитать количество деталей, определить очередность установки элементов, и другие рабочие моменты.

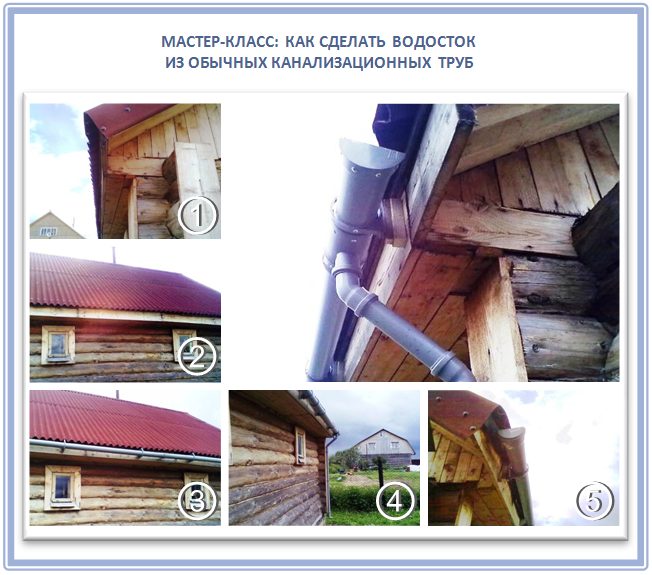

Водосточная система из канализационных труб своими руками собирается снизу. Это удобнее, позволяет сразу установить вертикальные элементы. Для сборки понадобятся цельные каналы, отводы под 45° и переходники на больший диаметр для изготовления приемных воронок. Установка вертикальных деталей производится на стандартные хомуты. Высота приемных воронок рассчитывается с учетом уклона лотков, элементы должны находиться в самых нижних точках контура.

Желоба изготавливаются из прямых деталей, разрезанной пополам в продольном направлении. Для резки можно использовать электролобзик или ручную электропилу. Установка на карниз производится на стандартные кронштейны или штатные хомуты. Для продольного соединения подходят клей или шурупы (часто их используют одновременно). Работать на высоте нужно осторожно, применяя средства страховки.

Устройство водостока

Водосток состоит из горизонтальной конструкции (желоба) и вертикального стояка. Для монтажа потребуются крепежные элементы, воронки, заглушки и поворотные углы, также понадобятся соединительные фитинги и муфты.

К крепежным элементам относятся специальные кронштейны и хомуты. Чем лучше закреплена труба и желоб, тем дольше будет служить водосток. Можно желоб уложить на специальные крючки, которые монтируются к ветровой доске. При установке слива также будут нужны сетки, которые укладываются в воронки, для предотвращения попадания мусора и грязи с крыши в ливневый сток.

Необходимый инструмент для монтажа

Нужно приготовить вальцовочный инструмент, ножницы по металлу, болгарку, карандаши и линейки для разметки, молотки, шуруповерт, саморезы.

Меры предосторожности

При работе на высоте нужно позаботиться о своей безопасности. Лестница должна быть устойчивой и прочной. Можно работать со стремянки. Желательно, чтобы работа проводилась с напарником, который мог бы подстраховать, подать нужный материал и инструмент.

Демонтаж старой системы

Зачастую проблемы может вызвать не монтаж труб канализации, а их демонтаж, поэтому этот этап ремонта также необходимо продумать. В первую очередь вы должны освободить рабочее пространство, убрав мебель, перегородки и т.д.

Получив полный доступ к стояку, необходимо подготовить инструмент, которым вы будете производить демонтаж:

Сам демонтаж следует производить в следующем порядке:

1. Делая ремонт в многоквартирном доме, обязательно предупредите соседей, чтобы они не пользовались канализацией;
2. Отключите воду;
3. Отсоедините шланг, подающий воду в сливной бачок унитаза;
4. Снимите унитаз, открутив болты от пола;
5. Отсоедините прочие сантехнические предметы (ванну, раковину и т.д.);
6. Далее остаётся лишь разобрать старые трубы.

Зачастую таким способом вы не сможете разобрать канализацию, ведь за долгие годы эксплуатации трубы могли приржаветь к фитингам. В таком случае можно использовать болгарку: сделайте на трубе два надреза, после чего, удалите часть системы. Это значительно ускорит процесс демонтажа чугунной канализации.

Дойдя до фитинга, соединяющего внутриквартирную систему с общедомовым стояком, будьте осторожны: не используйте молоток, ведь вы можете повредить стояк. Вытащить трубу из общего стояка можно, зачистив уплотнитель.

Бывают случаи, когда труба застревает в месте стыковки. В таком случае вам придётся рискнуть, использовав болгарку с маленьким кругом. Разрежьте ею трубу изнутри, после чего удалите куски трубы. Иногда можно использовать перфоратор со сверлом по металлу.

Заключение

Самостоятельная разводка канализационных пластиковых труб по коттеджу не должна вызвать проблем. Главное при монтаже четко соблюдать требования строительных норм по их уклону и креплению к стенам. С проектированием также сложности вряд ли возникнут. Это за разработку схемы электропроводки в квартире электрику – новичку без должных знаний лучше не браться. Там немало нюансов в плане безопасности и выборе устройств защиты. А сантехники в загородном доме не так уж много, надо лишь к каждому прибору в санузле и кухне подвести сливную трубу.

Смотрите также видео о монтаже канализации в частном доме:

Читайте про другие наши материалы:

• Регулировка реле давления насосной станции
• Материалы для отделки фасадов частных домов
• Можно ли, при какой температуре и почему нельзя включать кондиционер зимой?

5 / 5 ( 4 голоса )

Советы и рекомендации

Чтобы система не забивалась опавшими листьями, на желоба желательно установить защитные сетки. Они не будут препятствовать сбору воды, но защитят желоба и трубы от крупного мусора.

В готовых системах такая защита почти всегда поставляется в комплекте, а при самостоятельном изготовлении водоотводящей системы ее просто сделать своими руками.

Для этого потребуется металлическая сетка в рулонах. Нарезав полосы, ширина которых чуть превышает диаметр желоба, ее фиксируют на элементах отводящей системы с помощью обычных пластиковых хомутов.

И готовый, и сделанный своими руками водоотвод требуется регулярно осматривать и очищать от загрязнений. Даже металлическая сетка не защитит конструкцию от попадания внутрь грязи, пыли, мелкого сора. Накапливаясь, они могут затруднять отток воды или образовывать засоры в трубах. Это может привести к тому, что вода будет попадать на стены дома и размывать фундамент.

Узнав, как правильно сделать водостоки для крыши своими руками, можно существенно сэкономить, если выполнить все работы по изготовлению и установке произведенной системы самостоятельно. При этом важно тщательно соблюдать технологию проведения работ, а при составлении схемы монтажа точно проводить замеры. Выполненная по всем правилам конструкция будет надежно справляться с задачей и прослужит долгие годы.

Виды систем водоотведения

Самые известные и распространенные водосливы для крыши — из оцинкованного металла. Пусть они не столь привлекательны, как более современные варианты, но надежны и недороги. А это немаловажно. Что еще хорошо — при наличии навыка жестянщика ли просто имея «прямые» руки, из оцинковки можно сделать водосток своими руками.

Общий вид водостока (ливнестока, системы водоотведения крыши)

Если говорить о других металлических системах, то две из них относятся к категории элитных — медные и из сплава цинка и титана. Они, безусловно долговечны, но цена очень высокая. Есть более демократичный вариант — металлические водосточные системы с полимерным напылением. По цене они вполне доступны, по внешнему виду — не придерешься, по долговечности — зависит от производителя. При соблюдении технологии случить они будут много лет.

Есть еще один вид водоотвода с крыши — из полимеров. Они нормально переносят ультрафиолет, мороз и жару, отличаются высокой прочностью, хорошо выглядят. Недостатком можно считать довольно высокую цену, особенно Европейских производителей. Тем не менее, есть неплохие варианты и в категории недорогих систем.

Греющий кабель в водосточной системе

В периоды межсезонья системы водостока подвергаются риску вследствие образования наледи. Она ухудшает работу водостоков и может полностью ее блокировать или разрушить водостоки своим весом. Подобные ситуации предупреждаются установкой греющего кабеля.

Конструкция системы обогрева

Греющий кабель представляет собой проводник, преобразовывающий электрическую энергию в тепловую. Нагревая элементы водосточной системы, он предотвращает некоторые явления:

• образование наледи;
• появление сосулек;
• пробки в водостоке;
• разрыв труб и повреждение фасадов;
• желоб может деформироваться или обрушиться под тяжестью снега или воды.

Для препятствия обледенению используются два типа кабелей:

• резистивный: часто используемый, отличатся одинаковой степенью нагрева на всех своих участках.
• саморегулирующийся: обладающий большими возможностями, чем предыдущий вариант. Он в состоянии регулировать мощность, которую потребляет, и степень нагревания. Важно, что его участки работаю независимо, выбирая градус нагрева каждый для себя. Идеальный вариант, когда кабель проходит в зонах с разной температурой. Просто монтируется, экономно расходует электроэнергию, долговечный в использовании.

Современная система электрообогрева базируется на двух основных составляющих: греющем кабеле и безопасной автоматике. Обогрев необходим таким компонентам водостока:

• желобам;
• стыкам разных участков крыши;
• карнизам;
• трубам, воронкам;
• лоткам и водосборникам.

Монтаж системы обогрева

В процессе монтажа важно, чтобы системы обогрева монтировались одновременно для крыши и водостока – это обеспечивает более эффективную прокладку кабеля. В систему входят секции кабеля, терморегуляторы, датчики, пульт дистанционного управления.

Греющий кабель должен находиться в местах протекания воды. Водосточная система не позволяет формирование дополнительных отверстий, поэтому для фиксирования кабеля требуются дополнительные крепления. Необходимо следить, чтобы отток воды проходил на каждом участке системы.

Система водостока очень важна в функционировании вашего дома. Поэтому необходимо правильно подобрать все составляющие в соответствии с параметрами кровли и провести монтаж строго по инструкции, если вы будете делать это сами. Не забывайте о регулярной чистке водостоков от пыли и прочего мусора, которые затрудняют их эффективную работу.

Правильная система водостоков защитит ваше жилье от влаги и плесени и сэкономит затраты на ремонтные работы.

Покупаем материалы для водостока

Итак, первое, что необходимо сделать, это закупить необходимое количество пластиковых труб, а также доборных для водосточной системы элементов, а это фитинги, хомуты, кронштейны и так далее. Хотя, если разговор идет о том, как сделать водосток своими руками, то постараемся ничего, кроме труб и фитингов, не покупать, а сделать все из подручных материалов.

Значит, необходимо замерить длину карнизов, разделить этот показатель на два, получается общая длина желобов. Эту величину надо теперь разделить на длину одной трубы, которая имеет максимальный размер 6 м.

Что касается труб водосточных стояков, то резать их не надо, они устанавливаются друг в друга по раструбной системе соединения, где используется резиновый манжет (уплотнитель). Их количество будет зависеть от двух показателей:

• высота стен дома;
• количество стояков водостока.

Высоту придется замерить рулеткой от поверхности грунта до карниза. Необходимо от этого значения вычесть 25 см – это стандартное рекомендованное расстояние от слива до земли. Теперь полученный результат умножается на количество стояков. Как определить, сколько стояков должно быть в водосточной системе дома. Здесь учитывается в первую очередь площадь скатов кровельной системы. Чем больше площадь, тем больше воды будет поступать в водосток. И этот объем надо будет разрядить количеством стояков. Минимальное расстояние между ними – 5 м. Но если дом небольшой, то установка производится по углам здания. К примеру, если это дом с двускатной крышей, то четыре стояка будет достаточно.

Теперь что касается диаметра труб из пластика. Есть определенная зависимость между диаметром и площадью скатов. Посмотрите на таблицу.

Как показывает практика, оптимальное решение выбора – это вторая позиция. Не ошибетесь.

Итак, количество пластиковых труб для водостока определено, подобраны их размеры, можно проводить закуп. Но перед этим определимся с количеством фитингов. Что касается колен (отводов), то многое будет зависеть от того, как расположен свес кровли, есть ли после него декоративные элементы. Поэтому отводов на этом участке будет или два, или четыре. Добавим сюда сливные отводы, лучше использовать с углом 45°, их называют еще полуотводы. Не забывает о коленах в лотковой системе, их обычно устанавливают по углам здания, если оно имеет многоскатную кровлю, к примеру, вальмовую.

В качестве воронок можно в этой водосточной конструкции использовать расширительные элементы, которые входят в категорию фитингов. Их обычно называют переходниками, но лучше приобрести готовые воронки для водостоков. Стоят они копейки, так что можно на них разориться. Их количество равно количеству трубных вертикальных стояков.

Конструкция ливневой воронки (горизонтальный и вертикальный выпуск)

Стандартная схема:

1. Надставная конструкция – верхняя часть;
2. Кабель-удлинитель – средняя часть;
3. Тело, для встраивания подогрева – нижняя часть.

Исходя из той области, где применяются, они могут быть:

1. С горизонтальным выпуском;
2. С вертикальным выпуском;

Отличие: расположение выпускного патрубка (отверстия для слива воды).

1. С поворотным шарниром, в них угол при повороте может колебаться от 0 до 90 градусов.

В каких случаях применяются горизонтальные и вертикальные выпускные системы?

С горизонтальным выпуском могут применять для бесчердачной кровли. Воронка плотно цепляется к гидроизоляции, которая отвечает за нагревательный процесс. Здесь она плавно переходит к канализационным стоякам, уходящим вниз. Стоит принять к сведению, что данная установка менее выгодна, так как при потребности сменить деталь необходимо будет открыть большой участок кровли. Плюс ко всему при установке горизонтальной воронки необходимо проводить расчёты по границе замерзания обогрева. Если произойдет просчет, то система замерзнет и прекратит функционировать.

Советы

В процессе монтажа придерживайтесь нескольких полезных советов:

1. Каждый стык дополнительно обрабатывайте герметиком.
2. Во избежание засорения трубы можно прикрыть каждую воронку решеткой (крупной фракции).
3. Крепеж должен быть обязательно с резинкой, которую требуется выжать при монтаже.
4. Не зажимайте составляющие системы сильно плотно, должен быть небольшой люфт, на случай перепада температуры.
5. По окончанию работы самостоятельно налейте в систему воду, и в случае обнаружения дефектов, исправьте их сразу.

Надеемся, что благодаря нашей статье вы сможете быстро и легко изготовить водосток из подручного материала. Если статья была для вас интересной делитесь ей в социальных сетях и обязательно расскажите друзьям!
