Крыша уже покрыта, а как же установить водостоки?

Как установить водосток после завершения строительства крыши: популярные методы монтажа

Крепление к стропилам

Если кровля уже уложена, к примеру, когда пришедший в негодность водосток необходимо заменить на новую систему, кронштейны, как правило, планируется фиксировать именно подобным образом. В начале необходимо снять начальный ряд покрытия кровли. Для этого придется открутить крепежи в этом ряду, затем и в следующем ряду покрытия кровли. Правда, сделать это может быть не всегда удобно, а в некоторых случаях даже невозможно – не каждый материал возможно демонтировать, не нарушив его целостности либо не деформировав его, особенно если покрытие закреплено гвоздями.

Как устроена водосточная система – отводим стоки организованно

Принцип работы водосточной системы достаточно прост – по периметру кровли располагаются желоба (водоприемники), в которые попадает дождевая вода, стекающая со скатов. Так как желоба устанавливаются под небольшим уклоном, вода по ним стекает в воронки, соединенные с водостоками. Последние отводят воду на отмостку или в ливневую канализацию. Как правило, водосточные трубы устанавливают по углам дома. Если скаты большие и расположены под острым углом, чтобы предотвратить перелив воды через бортики желобов, устанавливают дополнительные водосточные трубы.

Описанная водосточная система годится только для скатных крыш. Если же крыша плоская, монтировать вокруг нее водоприемники не имеет смысла, поэтому применяется внутренний водосток. Принцип его работы заключается в том, что вода, скопившаяся на плоской крыше, попадает в воронку, подключенную к водосточному стояку. Для этого крыша выполняется с небольшим уклоном к воронке. Водосточный стояк, соответственно, расположен внутри здания и выполнен с теми же требованиями, что и обычный канализационный стояк. В некоторых старых многоквартирных домах водосток объединен с канализацией.

Водосточная система крыши Рекомендуем

• Обогрев кровли, водостоков, желобов при помощи греющего кабеля
• Дверь в баню своими руками – пошаговое изготовление и установка
• Нормы строительства частного дома от соседей – что следует знать, чтобы избежать конфликта

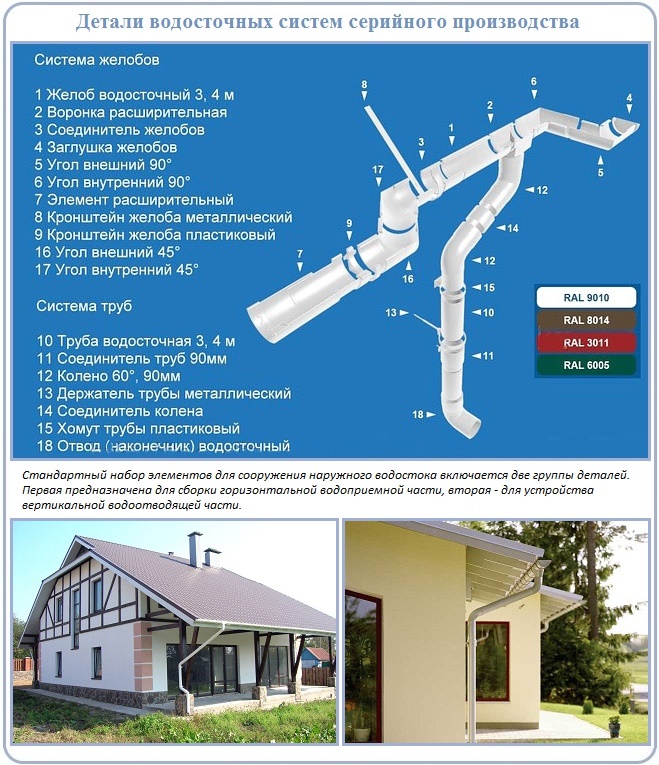

Комплектация водосточной системы

Установка водосточной системы из разных материалов имеет одну технологию, за исключением некоторых нюансов. Водостоки производят из пластика или металла. У каждого материала есть свои плюсы и минусы, с которыми стоит ознакомиться при выборе конкретного водостока. Металл прочный и надежный, но не подходит для старых домов со слабым фундаментом и стропильной системой. Пластик легкий и бесшумный, но менее долговечный.

Советуем изучить: «Какой водосток выбрать»

В комплекте для установки водостока на крыше своими руками должны присутствовать:

Дополнительно в комплект можно включить решетки-листоуловители, которые препятствуют забиванию желобов листвой и другим мусором.

Обратите внимание: для крыш со сложной конфигурацией можно использовать специальные регулируемые углы желоба с возможностью изменения угла в пределах 125-145°.

Монтаж водостоков своими руками.

Водосточная система дома должна монтироваться в соответствии с общепринятыми правилами. Правильно смонтированные водосточные желоба, позволят избежать проблем с уменьшением пропускной способности всей системы.

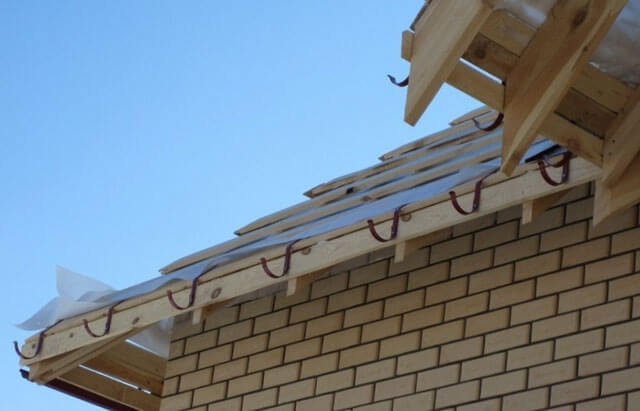

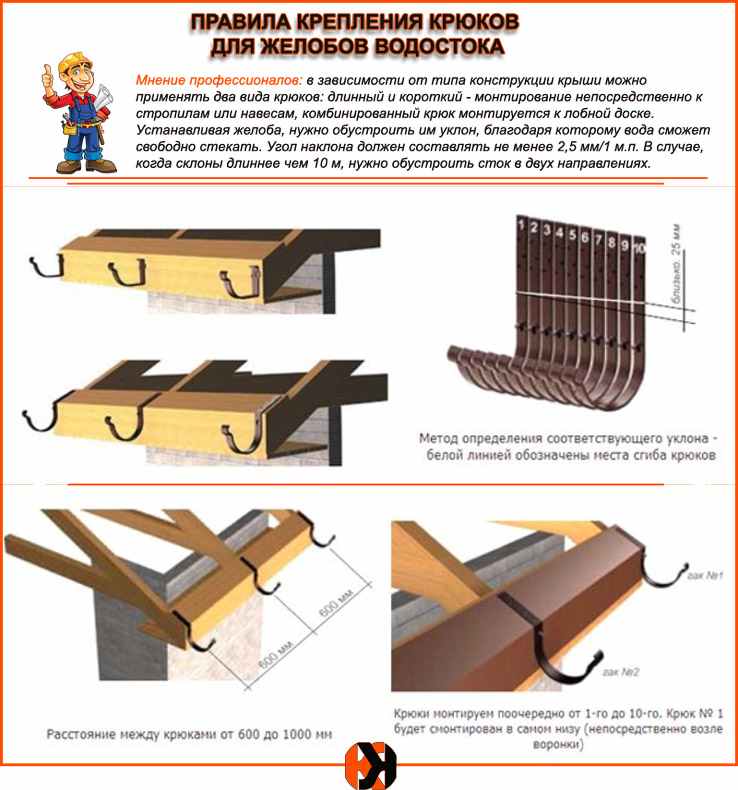

Первоначально монтируются крюки крепления желобов. Их шаг не должен превышать 60 см. Бывают ситуации, когда шаг крепежных крюков совпадает с шагом обрешетки кровли. Это будет способствовать более прочному их креплению. В этом случае рекомендуется монтировать крюки именно под обрешетку.

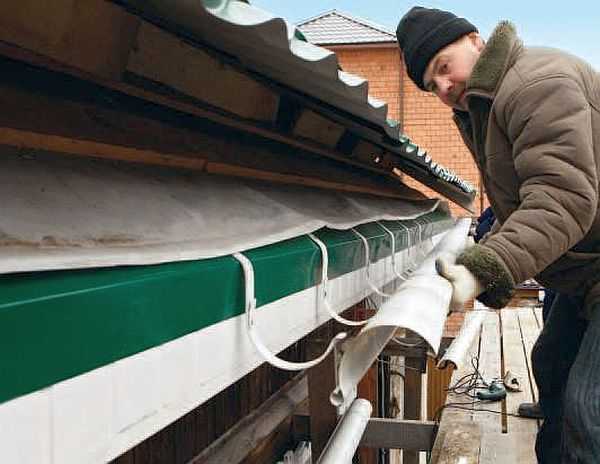

Когда крюки полностью установлены, можно производить крепление желобов. Они устанавливаются наружной стороной в острие крюка, а другая сторона желоба защелкивается на специальные отводы.

Между собой желоба крепятся соединителями с уплотнительной резинкой (металлические желоба могут заклепываться между собой по бокам).

Если дом длинный, тогда на каждые 8 м. нужно устанавливать сливную трубу с воронкой, а в желобе проделывать отверстие для слива воды в воронку и вывода ее на безопасное расстояние от строения.

На каждом углу дома необходимо также устанавливать воронки со сливными трубами. Они крепятся на специальные хомуты к углу стенки.

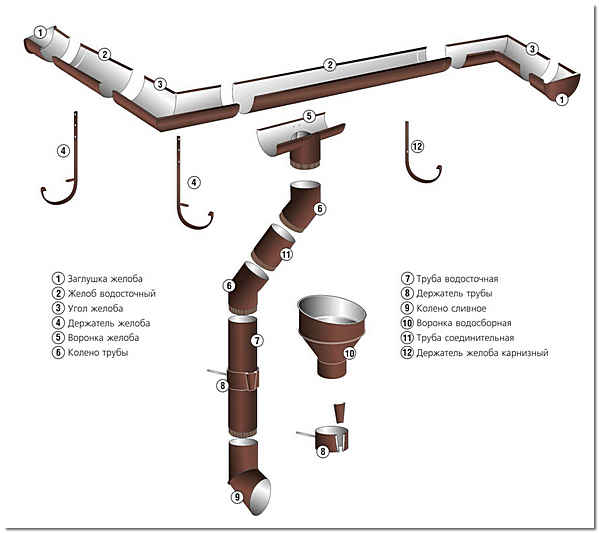

Конструкция водосточной системы

• Основа конструкции – водосточный жёлоб, по которому будет перемещаться вода, стекающая с кровли. Жёлоб может быть металлическим или пластиковым, у обоих вариантов есть свои преимущества. Если приобрести с закругленными бортиками, вода не будет переливаться через край даже при самом сильном дожде.
• Воронка и водосточная труба служат для сбора воды и отведения её от фундамента. Несколько труб позволяют обеспечить быстрое удаление с кровли большого количества дождевой воды.
• Соединительные элементы. Это углы желобов и колена водосточных труб, позволяющие создать единую систему.
• Заглушки для торцов водосточных желобов. Иногда система дополняется металлическими сетками, которые не позволят крупному мусору попасть в водосток и стать причиной засора трубы.

Производители могут предложить водостоки, подходящие для кровель всех конфигураций и размеров. Современные изделия подойдут для любого кровельного покрытия и будут гармонично смотреться на крыше.

Что лучше – металлический или пластиковый водосток

• Металлические конструкции изготавливаются из оцинкованной стали, которая снабжается полимерным конструкциям. Это прочный и долговечный вариант, служить такие изделия могут десятки лет.

• Монтаж пластикового водостока проще, чем установка металлической конструкции, а по долговечности и работоспособности практически ни в чём ей не уступает. Пластик не подвержен коррозии при контакте с влагой, поэтому служить он может очень долго.

У каждого варианта есть свои преимущества, поэтому спросом пользуется и та, и другая конструкция. В обоих случаях можно выбирать любые цветовые варианты, и кровельное покрытие будет сочетаться с дизайном водостока.

Материалы для водостоков

До недавнего времени единственным материалом, применявшимся для изготовления водостоков, была оцинкованная сталь. Прочная и долговечная, она имеет два недостатка – трудоемкость изготовления фасонных деталей и их монтаж.

Поэтому сегодня на рынке оцинковку все чаще меняют на пластик. Этот материал легкий, не боится коррозии и не требует окрашивания. Набор фасонного пластика для водостока изготавливается малозатратными методами экструзии и штамповки, поэтому его стоимость практически не превышает цену комплекта стальных труб, воронок и желобов.

Существенным недостатком всех пластиковых конструкций является повышенная хрупкость под нагрузкой на морозе. Поэтому электрический обогрев водостоков и желобов из полимерных материалов является важным условием, гарантирующим их долговечность и надежную работу. Если же установка электрообогрева не планируется, то наружный пластиковый водосток имеет смысл покупать только для районов с небольшим количеством зимних осадков.

Покупая водосточную систему, можно воспользоваться следующей ориентировочной расчетной шкалой:

• — для кровельного ската площадью до 50 м² диаметр водосточных труб составляет 80 мм,
• — при площади ската от 50 до 125 м² — 90 мм,
• — для ската площадью более 125 м² — 100 мм.

Под стояки-трубы подбираются подходящие желоба и воронки, диаметр которых находится в диапазоне от 100 до 150 мм.

Цветовая гамма пластиковых водостоков невелика. В ней, как правило, используется два базовых цвета: коричневый и белый. Тем не менее, их оказывается вполне достаточно поскольку цвет облицовки карнизного свеса (софит) чаще всего тоже белый либо коричневый.

Усовершенствованным вариантом металлических водостоков является оцинкованная сталь с полимерным покрытием. Данные конструкции лучше покупать в комплекте с кровлей из металлочерепицы. Это поможет точно подобрать под кровельное покрытие цветовую гамму водосточной системы, а также воспользоваться фирменными креплениями.

Монтажные работы по устройству водослива

Если читатель интересуется, как сделать водостоки для крыши своими руками, и как правильно выполнить все работы, то ниже приведена подробная инструкция по установке системы отведения воды:

• Монтаж водосточных систем начинают исключительно с установки кронштейнов под желоба. На этапе монтажа крюков необходимо сформировать угол уклона желобов. Уклон должен составлять 2-3 мм на каждый погонный метр стока. При гибе крюков необходимо пронумеровать их, чтобы в дальнейшем правильно согнуть и зафиксировать. Крепят держатели к карнизной планке. Первый и последний кронштейны крепят так, чтобы они на 10-15 см отступали от края кровельной кромки.

Важно: крюки должны быть расположены таким образом, чтобы вынос ската крыши занимать примерно треть желоба.

• Теперь устанавливают воронку. Если есть необходимость сделать вырез в желобе под нее, то место в желобе намечают строительным карандашом. Затем ножовкой вырезают паз. Все заусенцы по металлу нужно зашлифовать, а место среза закрасить специальной полимерной краской. Теперь воронку крепят к внешнему изгибу желоба и с внутренней стороны фиксируют ее с помощью зажимных клемм. На край сливного желоба устанавливают заглушку. Если воронка установлена правильно, то вся воды будет уходить в нее без заминок.

Важно: резать металлические элементы водослива угловой шлифмашиной запрещено. При сильном нагреве полимерное покрытие системы повреждается. А это может привести к коррозии всей коммуникации. Поэтому использовать для резки при креплении водостока к крыше нужно только ножовку по металлу.

• Всю ворончатую конструкцию вместе с желобами вгоняют в кронштейны при несильном нажатии на них. Желоба должны войти в округлость гиба кронштейна. Крепление желоба водостока между собой проводят с помощью специальных замков. При этом между элементами воотвода оставляют зазор около 2-3 мм, чтобы проложить резиновую прокладку, смазанную герметиком. Замки защелкивают, а остатки герметика удаляют. По установленномуливнеотводу вода будет отправляться под углом к приемной воронке и дальше вниз по трубе.

Важно: все вспомогательные элементы (углы, заглушки, воронки) монтируются до установки основной линии желобов.

Важно: расстояние между хомутами системы не должно быть больше 2 метров. При этом сама труба должна отступать от стен дома на 40 см. Если предполагается резка трубы, то ее выполняют ножовкой. Резать трубу с узкого конца запрещено.

• К собранной вертикальной трубе крепят сливное колено при помощи специальных клепок. Сливное колено должно возвышаться над грунтом примерно на 30 см. Это будет правильно собранная водосточная система.

Важно: монтаж водослива для крыши дома необходимо проводить при температуре не ниже +5 градусов. Для титан-цинковых систем температура должна быть вообще +7-+10 градусов. В противном случае материал коммуникации может стать хрупким и ломким от холода.

Видео: как монтируется система водоотведения с крыши

Но недостаточно лишь правильно установить водосток на крышу. Желательно в конце каждого сезона чистить систему от палых листьев и ила. Для предотвращения попадания опавшей листвы в водослив можно использовать специальные защитные решетки на желоба.

На каком уровне устанавливать желоб?

Любая инструкция установки водостоков своими руками на крыше содержит рекомендации по уровню установки желобов. Так, если снега выпадает немного, а кровля имеет достаточно большой уклон, то не важно, на каком уровне выполнять монтаж желоба. В противном случае этот элемент необходимо опустить и установить его на таком уровне, чтобы снег при сходе с крыши не снес и водосток. Если нет возможности понизить уровень желоба на мансардной крыше или другой по типу кровле, то следует использовать снегодержатели. Они не позволяют снежной массе сходить в большом объеме. Снег тает понемногу и стекает в виде воды в установленный водосток.

Расчет системы

Прежде начать монтировать водоотвод с крыши своими руками, следует произвести тщательные расчеты, спроектировать систему. Диаметр труб и сечение желобов выбираются в зависимости от площади крыши. Специалисты рекомендуют принять во внимание определенные и проверенные эксплуатацией закономерности:

• Для кровли площадью до 70 кв. м. выбираются желоба с диаметром 70-115 мм и трубы с диаметром 50-75 мм.
• При площади крыши 70-100 кв. м. диаметры труб и желобов должны составлять 75-100 и 115-130 мм соответственно.
• Для крыш площадью более 100 кв. м. выбираются трубы диаметром 90-160 мм и желоба с сечением от 140 до 200 мм.

При расчете необходимого количества материалов специалисты рекомендуют определяющим критерием выбрать надежность системы, которая напрямую зависит от количества стыков ее элементов. Можно посчитать необходимую протяженность водослива и приобрести желоба с небольшим запасом, выполнив стыки там, где это потребуется.

Тем не менее, перед тем как сделать отливы на крыше своими руками, для надежности системы лучше нарисовать ее схематично и спланировать расположение желобов таким образом, чтобы минимизировать количество стыков. Для этого предварительно следует узнать длину отрезков желобов (обычно они продаются по 3-4 метра).

Расположение водостоков в зависимости от типа кровли

Общая длина водосточных труб рассчитывается исходя из количества воронок и высоты дома. Расстояние от конца трубы до поверхности земли должно быть порядка 20 см.

Кроме труб и желобов потребуются поворотные элементы:

• для желобов их количество определяется формой крыши,
• для труб обычно достаточно трех поворотных элементов на каждый вертикальный участок – у самой земли выполняется поворот по направлению от дома, если не предусматривается направлять сточные воды в емкость для полива, а сверху от воронки используются два отвода, которые позволяют расположить трубу ближе к стене для ее последующего крепления.

Крепежные элементы — хомуты и кронштейны, устанавливаются по одному на каждый метр и 60 см магистрали соответственно. Для точного определения количества лучше нанести места установки на схему.

Пользовательские рекомендации

Во время установки и пользования пластиковым водостоком необходимо придерживаться нескольких нехитрых правил.

• Устанавливать систему рекомендуется при температуре воздуха выше нуля, но ни в коем случае ни при морозе. Пластик может растрескаться от механического воздействия. Пластиковые детали не следует также хранить в упаковке под прямыми солнечными лучами.
• Необходимо установить в водосборную воронку решетку – листоуловитель во избежание засорения водоотвода мусором либо привести в действие встроенное защитное приспособление в воронке, которое предусмотрено производителем.

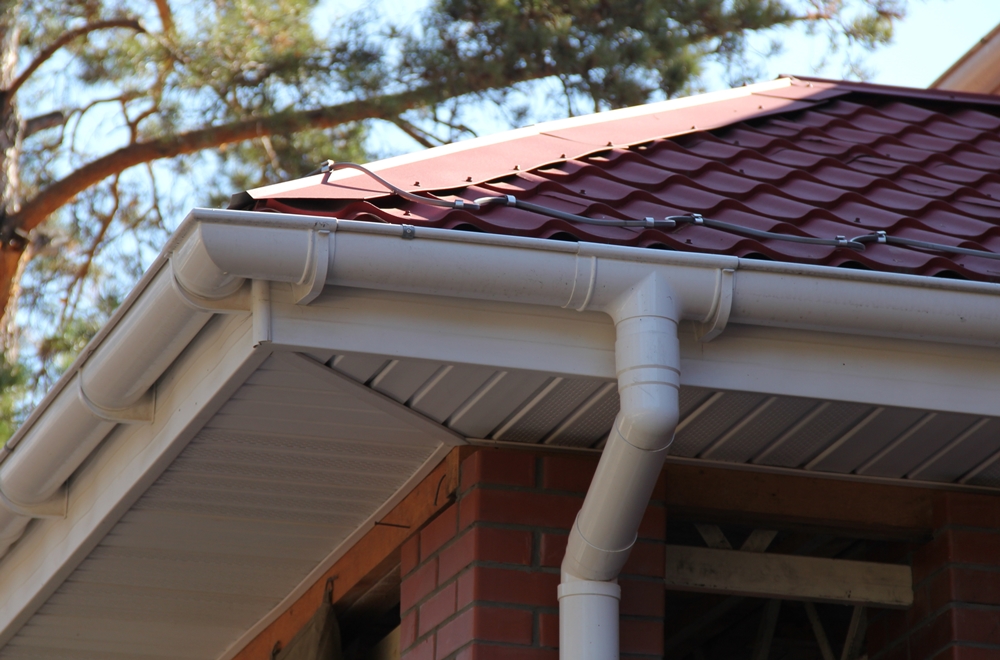

• Предупреждением обледенения водостока служит нагревательная система антиобледенения. Делается расчет линий нагревательного кабеля и его мощности.
• Чтобы не возникло переполнения водосточной системы осадками, характерными для отдельных регионов страны, пользователям следует выполнять рекомендации производителя конкретного водостока.

Вам будет это интересно:

1. Установка воронки для водостока своими руками
2. Водостоки для крыши в частном доме своими руками, подбор материалов
3. Создание водосточной системы из пластиковых бутылок своими руками

Советы и рекомендации

Чтобы система не забивалась опавшими листьями, на желоба желательно установить защитные сетки. Они не будут препятствовать сбору воды, но защитят желоба и трубы от крупного мусора.

В готовых системах такая защита почти всегда поставляется в комплекте, а при самостоятельном изготовлении водоотводящей системы ее просто сделать своими руками.

Для этого потребуется металлическая сетка в рулонах. Нарезав полосы, ширина которых чуть превышает диаметр желоба, ее фиксируют на элементах отводящей системы с помощью обычных пластиковых хомутов.

И готовый, и сделанный своими руками водоотвод требуется регулярно осматривать и очищать от загрязнений. Даже металлическая сетка не защитит конструкцию от попадания внутрь грязи, пыли, мелкого сора. Накапливаясь, они могут затруднять отток воды или образовывать засоры в трубах. Это может привести к тому, что вода будет попадать на стены дома и размывать фундамент.

Узнав, как правильно сделать водостоки для крыши своими руками, можно существенно сэкономить, если выполнить все работы по изготовлению и установке произведенной системы самостоятельно. При этом важно тщательно соблюдать технологию проведения работ, а при составлении схемы монтажа точно проводить замеры. Выполненная по всем правилам конструкция будет надежно справляться с задачей и прослужит долгие годы.

Оптимальный уровень монтажа

Также следует знать то, на какой высоте по отношению к кровельному материалу следует устанавливать желоб. В регионах с не очень обильными снегопадами, а также на кровлях со значительным углом наклона, крепление может проводится на любой понравившейся высоте. В других случаях желоб опускают, чтобы не допустить попадания в него снега при схождении с крыши.

В тех случаях, когда более низкому расположению желоба препятствуют конструкционные особенности кровли, следует использовать снегозадержатели. С помощью этих изделий предотвращается массовое схождение снега с крыши: он в таком случае тает постепенно, скатываясь вниз небольшими частями. Угроза повреждения ливнестока в таком случае отсутствует.

Установка кронштейнов и желобов

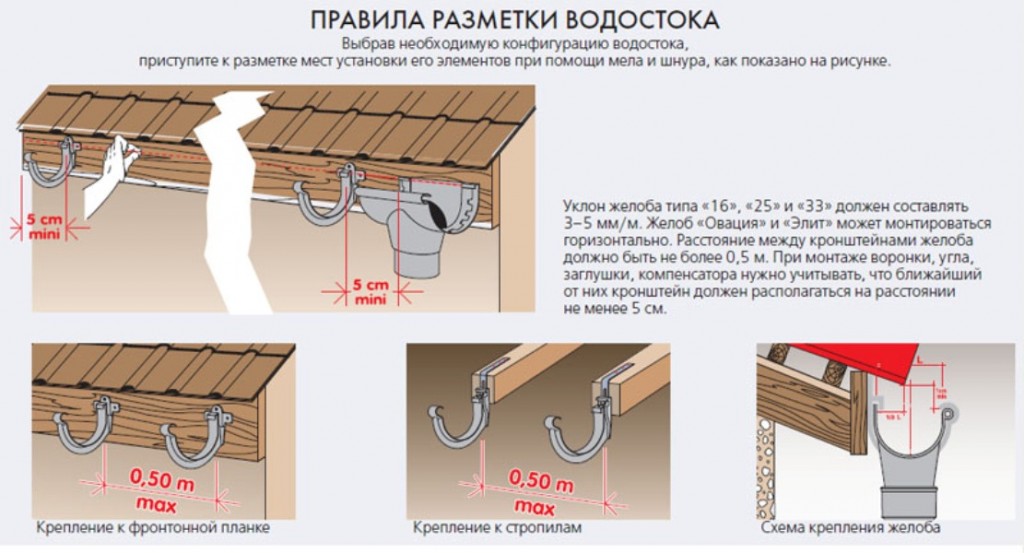

Крепление водосточной системы начинают с разметки мест установки кронштейнов при помощи разметочной нити.

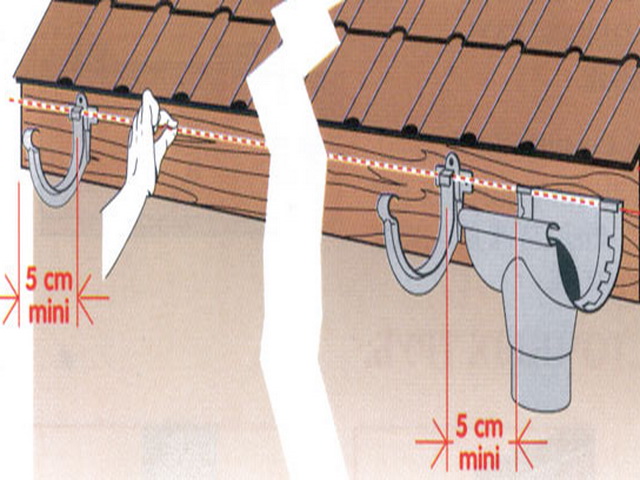

Центр желоба следует располагать под линией нижнего края крыши. Зазор между линией (на схеме показана пунктиром) продолжения кровли и верхом желободержателя должен составлять не менее 25 мм.

Правильно закрепленный кронштейн

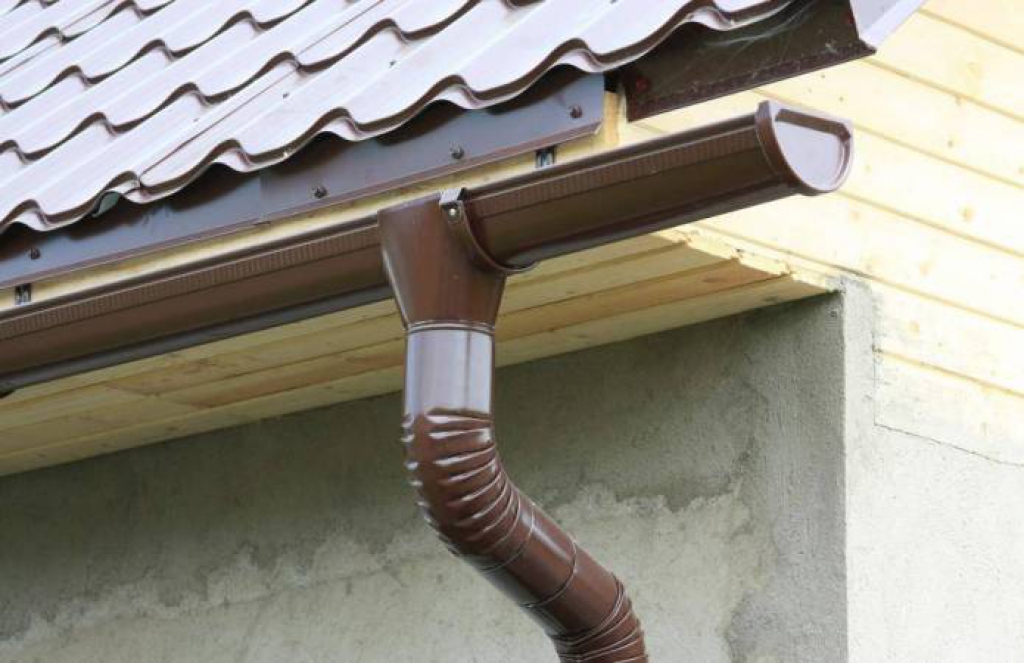

Воронка устанавливается над ливнеприемником. Закрепление воронки должно происходить на двух кронштейнах или в двух точках. Месторасположение воронки может быть по центру или с краю (закладывается в проекте). В желобе вырезается отверстие с помощью ножовки под размер воронки.

Воронка, врезанная в желоб

Кронштейны закрепляются на линии желоба (уклон линии желоба в сторону воронки от 2 до 5%). Шаг установки кронштейнов от 0,5 до 0,75 м (для подбора используется «Инструкция по монтажу водосточной системы» производителя). Крайний кронштейн крепится на расстоянии 25-30 см от заглушки на торце желоба. Расстояние от углового элемента до кронштейна не более 15 см.

Желоба вставляются в кронштейны, начиная с задней части, на торцы устанавливаются заглушки. Стыки желобов фиксируются специальными замками или соединительными элементами. Торцы желобов должны располагаться на 50-100 мм за боковым срезом кровли. В случае если пролет крыши более 8 м, между желобами требуется установка расширительного элемента.

Виды крепления и материал кронштейнов

1. Кронштейны устанавливаются на стропильную ногу. Используют металлические кронштейны.
2. При использовании лобовой (фронтонной) доски применяются кронштейны пластиковые.
3. Кронштейны крепятся на настил с использованием металлических удлинителей. Применяют пластиковые или металлические кронштейны.

Разные виды крепления

Возможные ошибки и последствия

1. Увеличенный шаг между кронштейнами ведет к провисанию желобов.
2. Несовпадение края крыши со срединой желоба приводит к переливу.
3. Увеличение зазора между линией желоба и краем кровли – разбрызгивание и перелив.

Совет от профессионала:

При раскрое желобов и труб не допускается применение углошлифмашин, так как повреждается покрытие и остаются заусенцы. Резка производится ножовкой по металлу. Торцы среза рекомендуется зачистить напильником.

Последовательность монтажа

Монтаж водосбора

• Установить конечный кронштейн 5 с учетом п. 2 «Общих положений».
• Установить кронштейны воронки 11. Для варианта с лобовой доской воронка 11 крепится без кронштейнов.
• Провесить уклон желоба от конечного кронштейна до кронштейна воронки. Для варианта с лобовой доской — от впадины конечного кронштейна 5 до нижнего края среза воронки 11.
• Установить кронштейны соединителя желоба 7. Для варианта с лобовой доской — установить сам соединитель 7.
• Соединитель 7 или его кронштейн устанавливаются с учетом п. 1 и п. 3 «Общих положений».
• Расстояние между центрами воронки 11 и соединителя 7 не должно быть более чем 3080 мм.
• Установить промежуточные кронштейны 9 с учетом п.З «Общих положений».
• Закрепить воронку 11 и соединитель желоба 7 на крепежных элементах (кронштейн, соединитель). Для варианта с лобовой доской воронка 11 и соединитель 7 крепятся без кронштейнов.
• Отрезать желоб необходимой длины 8 и соединить им воронку 11 и соединитель 7.
• Отрезать желоб необходимой длины 6 и уложить его на соединитель и конечный кронштейн.
• Повторить операции для прилегающей стороны кровли (кронштейн 2, желоб 3).
• Установить в желоба 3 и 6 угловой элемент желоба 4.
• Надеть заглушку воронки 12 на открытый конец воронки.
• Надеть заглушку желоба 1 на открытый конец желоба.
• Вставить сетку для воронки 10.

Монтаж водослива

• Надеть до упора на сливное отверстие воронки 11 муфту или колено 13, в зависимости от особенностей места монтажа. Зафиксировать муфту или колено 13 на воронке 11 саморезом.
• Собрать необходимую конфигурацию фигурной части водослива. (Колено 13, Отрезок трубы 14, Колено 15).

• Закрепить нижний фитинг 15 хомутом 16 в положении «Фитинг».
• Надеть трубу 18 до упора на нижней фитинг 15 фигурной части водослива.
• Установить трубу в вертикальном положении, отметив места монтажа универсального хомута посередине трубы 17.
• Надеть трубу 18 на фитинг 15. Зафиксировав ее в хомуте 17.
• Средний хомут устанавливается в положении «Труба».
• Отрезать конечный кусок трубы необходимой длины 21, Надев его на муфту 19, муфту с трубой надеть на нижнюю часть закрепленной трубы 18.
• Отметить место монтажа хомута 20 на стене дома на уровне с местом фиксации хомута на муфте 19. Отступить ниже на 10 мм .
• Надеть муфту с трубой (19 и 21) на нижний конец закрепленной трубы 18. Зафиксировать сборку в хомуте 20. Хомут устанавливается в положении «Фитинг». Если длина отрезка трубы более чем 1500 мм, необходимо зафиксировать ее посередине универсальным хомутом. Хомут устанавливается в положении «Труба».
• Наконечник надеть на трубу. 23. Отметить место монтажа хомута 22. Отступить ниже на 10 мм .
• Наконечник 23 надеть на трубу 21, зафиксировав его в универсальном хомуте 22.
• Хомут устанавливают в положении «Фитинг».
• Допустим вариант крепления наконечника к трубе саморезом.

Монтаж водосливных труб на сайдинг

• При значительном расстоянии до стены дома вместо винтовой шпильки М6 1 рекомендуется применять винтовую шпильку М8. При необходимости отрезать шпильку нужной длины и рассверлить отверстие в опоре хомута до диаметра шпильки.
• При установке необходимо просверлить на плоском участке сайдинга отверстие диаметром от 10 мм до 12 мм.
• Ввернуть шпильку 1 через центр отверстия в стену дома, на глубину не менее 40 мм, если стена не деревянная, необходимо установить дюбель. Винтовая часть должна выступать над сайдингом на 20 мм.
• Навернуть на винтовую часть шпильки гайку 2 заподлицо с поверхностью сайдинга. Надеть шайбу 3 диаметром 15 мм.
• Надеть на шпильку опору хомута 4. Навернуть изнутри опоры хомута до упора гайку 5 с шайбой 6 диаметром 15 мм.
• Установить хомут в нужном положении («Труба»\»Фитинг»). Затянуть гайку 2 под опорой хомута до упора, используя для этого гаечный ключ.
• Вставить хомут 9 в опору хомута, закрепив его с помощью винта М5х40 7 и гайки М5 8.

Инструменты для монтажа

• Для разметки: рулетка, карандаш.
• Для крепления кронштейнов: отвертка, шуруповерт, дрель.
• Для установки кронштейнов: шнур, ватерпас, шланговый уровень.
• Для сгибания металлических кронштейнов: гибочная машинка.
• Для распилов: ножовка, стусло, пила с мелким зубом.
