Винтовые сваи своими руками: Инструкции как сделать +Фото и Видео процесса

Преимущества винтового фундамента

Основание под дом, полученное методом закручивания винтовых свай является надежным и прочным. Свая изготавливается из стальной трубы с заостренным концом и привариваемых лопаток. Это достаточно износостойкий и долговечный материал со специальным антикоррозийным покрытием, предотвращающим появление ржавчины.

Основными преимуществами фундамента являются:

• Не требуется проведение трудоемких земляных работ с рытьем глубоких котлованов и траншей;
• Монтаж винтовых свай может проводиться на любых поверхностях с достаточно не ровным рельефом;
• Закладка фундамента возможна в любое время года;
• Быстрота и простота процесса.

При завинчивании винтовых свай происходит значительное уплотнение грунта, что обеспечивает высокие показатели несущей способности фундамента.

Назначение свайных опор и их преимущества:

Как возвести здание или техническое помещение на грунтах с определёнными сложностями (наклонные поверхности, близкое расположение рек и морей, обязательное сохранение ландшафта и др.)? Свайные опоры отлично справятся с этой задачей. Данный метод возведения применяют:

• для обустройства фундамента домов, коттеджей;
• при возведении фундамента для с/х пристроек, амбаров и теплиц промышленного объёма;
• для возведения каркасных сооружений, модульных конструкций, складов, уличных выставочных павильонов;
• в конструкции рекламных щитов;
• в качестве средства усиления стандартного монолитного фундамента или при его невозможной установке (в местах, где запрещена вибрация в процессе строительства);
• для установки заборов и ограждений.

Строительство монолитного фундамента не всегда возможно и зачастую не имеет особого смысла, если речь идёт о временных постройках. Поэтому, как и говорилось ранее, сфера использования опор данного типа достаточно широка и имеет ряд неоспоримых преимуществ:

• экономия средств, материалов и времени (установка проходит за 1-2 дня в любое время года в независимости от климатической зоны);
• установка практически на любом типе грунтов, включая конструкции на воде (причалы, пирсы и т.п.) и наклонные плоскости;
• высокая износостойкость (более 45 лет) при профессиональных расчётах и монтаже;
• задействование меньшего числа техники;
• быстрое возведение домов и др. сооружений без сроков дополнительного отстаивания (как в случае ленточного фундамента);
• изменения или возможность сделать пристройки даже в процессе установки свай или возведения стен дома.

Основными недостатками можно считать только невозможность использования свайной конструкции на грунтах крупнообломочного типа или скалистого типа и для строительства крупных многоэтажных объектов.

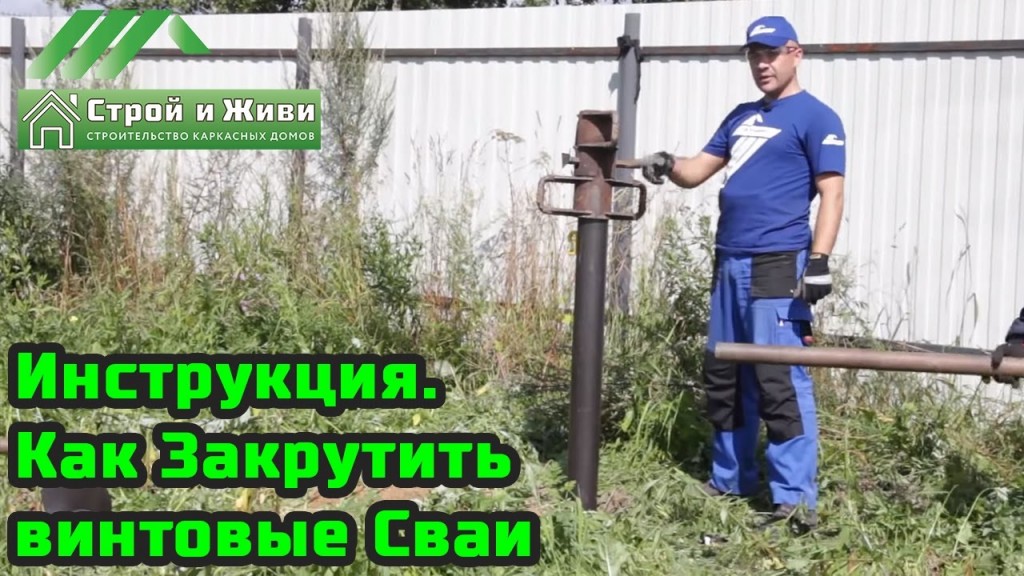

Как установить винтовые сваи своими руками

Считается, что монтаж винтовых свай, это технологически сложная работа. Что для её выполнения нужны особые знания и дорогостоящая техника. Так ли это?

Если разбить все работы поэтапно, то получится следующая картина:

• Сначала производится расчёт фундамента на винтовых сваях. Для этого необходимо выполнить геолого-исследовательские работы. Согласно СНиП «Свайные фундаменты», для фундамента, например, дома из сэндвич-панелей в 150 м2, берётся нагрузка в 70 тн, хотя вес такого дома 25-30 тн. Исходя из характеристик несущей способности (они есть у каждого производителя) и результата геологических изысканий, подбирается типоразмер свай, и рассчитывается их количество, сообразуясь с данными СНиП. Длина сваи берётся с учётом глубины промерзания грунта.
• Необходимо произвести разметку  поля. Для этого, план здания разделяют на прямоугольники, и соблюдают погрешность в 1-2 см, как по диагонали, так и по габаритам.
• Монтаж винтовых свай своими руками начинаем с углов. Это будут реперные точки для разметки, согласно имеющегося  чертежа.
• В требуемую точку устанавливаем сваю. Если она длиной до 2,5 м, то в специальное отверстие вставляем прут для завинчивания. Если же свая длиной от 2,5 м до 4 м, то используют удлинитель, и как рычаги — трубы с квадратным сечением 50х50 мм и длиной 3-3,5 метра. Их надевают на технологические «уши» удлинителя, а удлинитель надевают сверху, и скрепляют со сваей по соосным отверстиям.
• Завинчивают сваю 3-4 человека. С помощью строительного уровня и отвеса, постоянно проверяется вертикальность. Отклонение от вертикальной оси допустимо в 1-2 градуса.
• После окончания работ, когда сваи завинчены на расчётную глубину (но не менее 1,5 м), с помощью оптического дальномера производится промер высот свайного поля по горизонтали, и обрезка по одному уровню угловой шлифмашиной.
• После этого, заливаем в сваи раствор бетона. Это укрепляет их, убирает воздух и повышает антикоррозийность внутри тела.
• Как только бетон застынет, привариваем оголовники. Затем с помощью швеллера (сваркой), или брёвен (шпильками или саморезами), получаем единую конструкцию свайно-винтового фундамента.
• Все сварочные швы тщательно промазываем антикоррозийной мастикой.

В конце строительства, производят отделку свайного фундамента. По периметру дома закрепляют цокольный сайдинг, декоративные панели, и т.д., оставляя зазор между обшивкой и отмосткой.

Трудно самим выполнить свайный фундамент, или не очень – решать вам. Но в этой связи, следует упомянуть, что многие застройщики, которые нанимали вроде бы «специалистов», получили вместо желанного фундамента километр испорченных нерв.

Писали, что рабочие, вместо того, что бы ввинчивать сваи в грунт, рыли зачем-то ямы под них! Поэтому, желательно, перед тем, как кому-нибудь доверить это важное дело, поинтересоваться, какая технология выполнения работ принята у данной фирмы.

Полезное видео по теме:

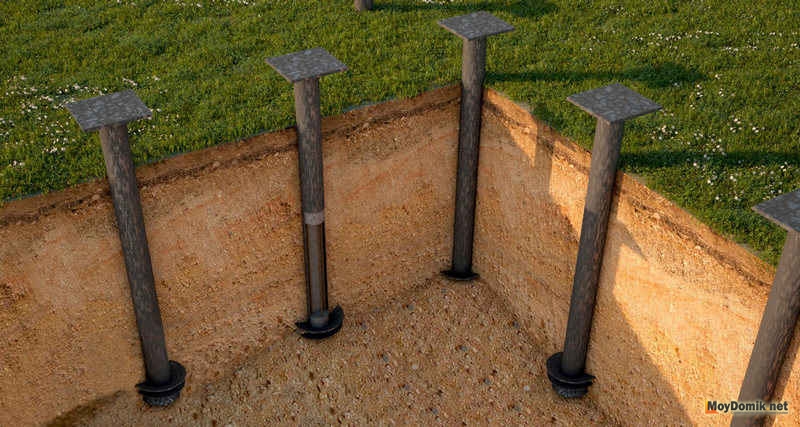

Устройство свайно-винтового фундамента

Из всех существующих модификаций фундаментов винтовые сваи являются самым экономичным способом опирания коттеджа на несущий пласт. Конструкция СВФ фундамента имеет вид:

• вкрученные до несущего пласта сваи
• смонтированный по оголовкам ростверк
• усиление наземной части связями, распорками

Погрузить СВС, шурупы с многозаходной мелколопасной спиралью своими руками не представляет труда при наличии бригады из трех человек. Более того – эта технология рекомендована специалистами. При ручном вкручивании проще всего контролировать усилие затяжки, по которому определяется достижение несущего пласта. Механическая установка СВС требует дополнительных затрат на измерительные приборы, приводит у удорожанию фундамента.

Рассчитывают свайное поле по допустимым нагрузкам на ствол СВС, диаметр изделия. Для коттеджей рекомендуется применять диаметры 133 – 325 мм, надворных построек 89 – 108 мм. Тяжелые заборы с высокой парусностью, причалы, лестничные марши, печи, камины опирают на сваи 76 мм, диаметр 57 мм применяется для легких ограждений. При выборе следует ориентироваться на критерии:

• стенка тела сваи от 4 мм
• толщина лопасти от 5 мм (оптимальный вариант сужение от 12 мм до 6 мм)
• только бесшовные трубы
• предпочтительнее литые наконечники
• эпоксидное, битумное либо полимерное антикоррозионное покрытие + горячее цинкование
• минимальное количество сварки

При соблюдении всех условий фундамент будет иметь 200 – 300 летний ресурс. При наращивании должна использоваться труба с аналогичными параметрами (бесшовная, одинаковой толщины стенки). Участок с отверстиями для установки рычагов перед наращиванием полностью удаляется.

Если вместо отверстий использовались приваренные петли, их необходимо срезать заподлицо, обработать участки УШМ. Отсутствие центровки, любые приваренные к телу элементы над лопастями приводят к разрыхлению почвы вместо уплотнения. Свая теряет устойчивость к боковым нагрузкам.

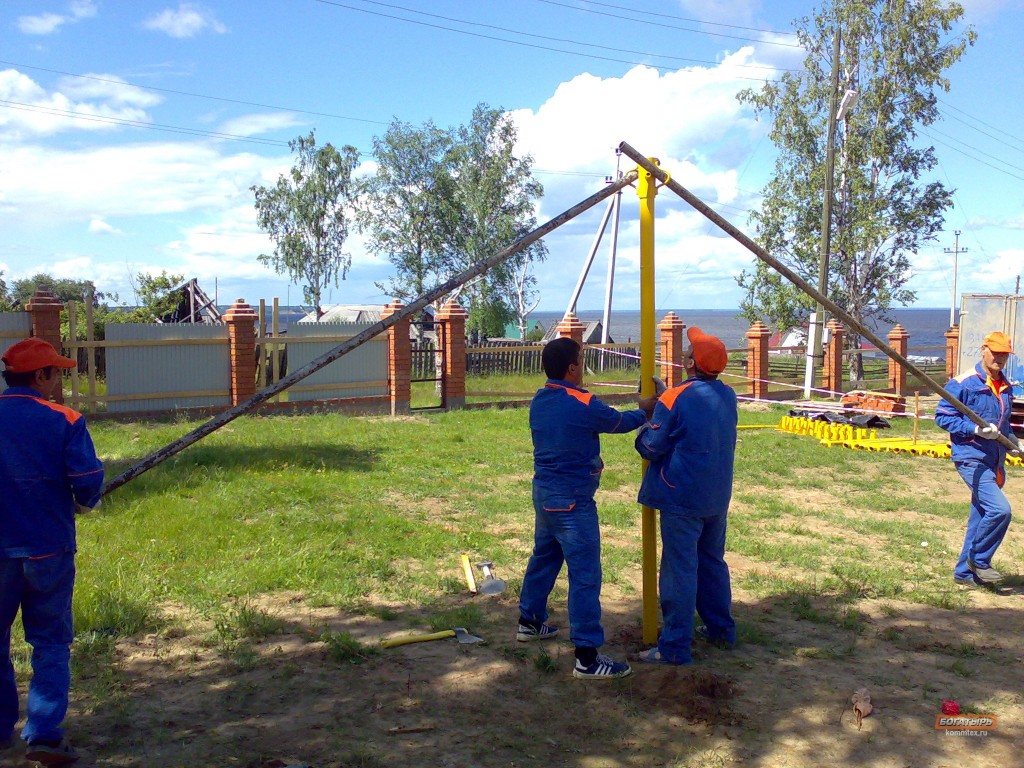

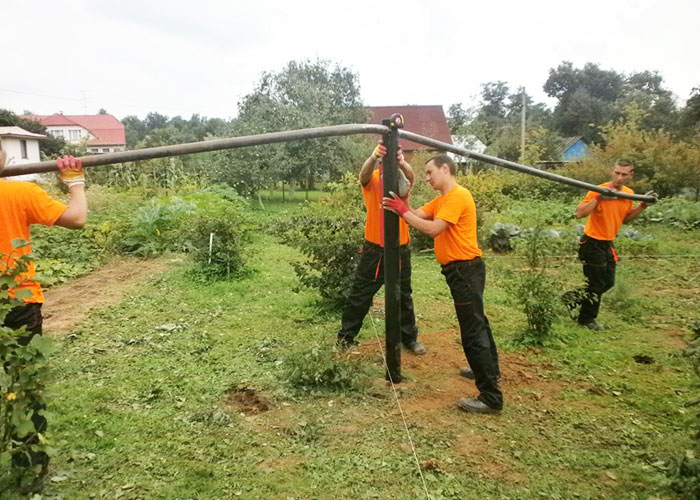

Как самому установить винтовые сваи вручную

Для ручного способа понадобится четыре-пять свободный пар рук, два длинных рычага и специальное приспособление в виде воротка с двумя отверстиями. Перед началом монтажа следует сделать разметку участка. После этого в местах установки свай необходимо пробурить лунки небольшого диаметра, чтобы свая легче вошла в грунт.

Вставив сваи в лунки, нужно осуществлять их завинчивание на глубину, величина которой превышает уровень промерзания грунта. Согласно строительным нормам, свая должна выступать из земли не меньше, чем на 30 см. Такую высоту необходимо выдержать для того, чтобы предотвратить отпотевание и гниение нижних венцов дома.

Продолжительность установки свай вручную зависит от состояния грунта, обычно монтаж одной сваи осуществляется за 20-40 минут. Таким образом, для возведения фундамента на винтовых сваях под небольшой дом потребуется всего один день.

Правила установки винтовых свай

Главное правило, которого нужно придерживаться при установке винтовых свай: «Каждая свая должна ввинчиваться в строго вертикальном направлении». Величина допустимого отклонения от вертикали не может превышать 1-2 градусов. Строители, которые имеют большой опыт возведения винтовых фундаментов, утверждают, что для отклонения сваи от вертикального положения существует несколько причин.

Первая причина — свая может отклониться от вертикального направления, если при ее продвижении в толще грунта встречается большой камень или сильное уплотнение. Рекомендуется избегать установки свайно-винтового фундамента на участках с каменистым грунтом.

Вторая причина — отклонение сваи от вертикального направления может быть вызвано неидеальной формой лопасти или ее некачественной сваркой. Погрешность в форме лопасти приводит к тому, что при завинчивании свая не может пробурить для себя ровного пути. Продукция заводского изготовления, с литыми наконечниками, не имеет таких недостатков.

Третья причина — в некоторых случаях невозможно установить сваи в строго вертикальном положении из-за большого диаметра самих свай. Ручная установка свай диаметром 57 и 76 мм не встречает особых затруднений. В то время как установку изделий диаметром 89 мм, выполнить намного сложнее, а для установки изделий диаметром 108 мм, уже необходимо применять специальную технику.

Установка винтовых свай вручную — дело несложное, но требующее навыков и мастерства.

Оценить статью и поделиться ссылкой:

Установка свай – особенности и расчеты

Монтировать винтовые сваи можно или вручную, или при помощи механизации. Какой метод выбрать, зависит от некоторых факторов, влияющих на конечный результат:

1. Свойства грунта (влажность, пучинистость, плотность, скалистость);
2. Уровень грунтовых и подземных вод;

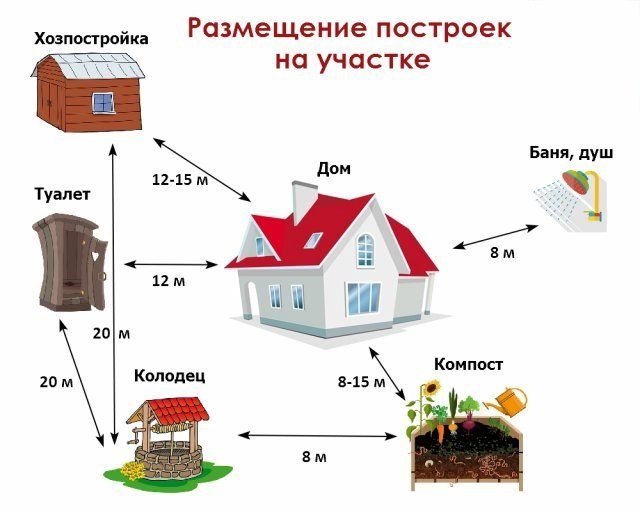

3. Расстояние до частных, городских и промышленных инженерных коммуникаций;
4. Наличие построек рядом с участком;

Подробный монтаж винтовых свай вручную и механизированным способом имеет свои достоинства, недостатки и особенности.

Ручной монтаж свай предпочтителен в двух случаях: если нет подъездных путей для спецтехники к месту строительства и, если объем работ вызывает сомнения в целесообразности таких больших затрат. Ручная технология монтажа винтового основания имеет явные экономические преимущества: этот метод во много раз дешевле. Максимум три работника понадобится для ввинчивания свай своими руками, при этом строительный инструмент потребуется обычный – штыковая лопата, молот, любые рычажные приспособления или рычажные ключи для завинчивания свай в грунт (эти приспособления хорошо видны на фотографиях).

Механическое бурение отверстий

Немного о недостатках ручной работы:

1. Вероятность наклонной установки, но до 5 см по вертикали по длине сваи эту погрешность можно не замечать;
2. На твердых грунтах и при нехватке рабочих рук существует вероятность неполного завинчивания сваи по глубине. Что чревато деформациями основания впоследствии;
3. Ручную установку винтовых свай применяют на ограниченной площади застройки;
4. При ручном вкручивании Ø каждой сваи не может быть больше 108 мм, иначе у рабочих просто не хватит сил ее вкрутить.

Установка промышленной сваи

Если нет возможности или желания работать руками, то аренда спецтехники – первое, что нужно сделать для механизированного вкручивания винтовых свай. Бурильная установка на автомобильном шасси способна завернуть сваю в любой, даже самый скалистый (но не скальный) грунт, так как вращательный момент у бура достигает 2000-4000 N.

Ручное ввинчивание и выравнивание свай

Мобильная буровая вышка – это гарантированный монтаж свай на любую глубину с большой точностью по вертикали. Средства механизации применяют обычно для свайных столбов с большим диаметром или на большой площади фундамента – там, где придется вкручивать очень много свай. Также компактность оборудования способствует организации работ на небольших участках или на площадях с ограниченным пространством. Усилить свайный фундамент, построенный любым способом, можно при помощи бетонного армированного ростверка.

Подготовка к заливке скважин бетоном

Перед проведением расчетов размеров свай, глубины их вкручивания и других необходимых параметров участок следует обследовать на предмет характеристик почвы. Обычно это делает геодезическая местная организация, которая должна дать письменное заключение о результатах исследований. Для небольшого садового или дачного домика рассчитать параметры свайно-винтового фундамента можно и без привлечения специалистов, но с учетом следующих параметров строения:

1. Общая масса кровли, крыши и строительных элементов дома – стен перекрытий. перегородок;
2. Общий вес всех слоев изоляции – утеплителей, гидроизоляции, кровельных материалов, звукоизоляции;

Бетонный раствор внутри опоры

Любой монтаж фундамента на винтовых сваях – то точный расчет, и провести вычисления по общему количеству и диаметру винтовых свай можно на сайте любого производителя – для этого необходимо знать несущую нагрузку конкретного изделия. Свая средней длины, имеющая Ø лопасти 30 см, выдерживает весовую нагрузку ≈ 3,50 тонны. То есть, для свайно-винтового фундамента дома весом около 5 тонн понадобится вкрутить 14 единиц изделий. Если конструкция свайного основания предусматривает конкретное количество единиц, а расчеты показывают другой результат, то количество свай можно только увеличить, но не уменьшить.

Выравнивание свайных опор по уровню

Технология строительства

Успех возведения винтового фундамента зависит от четкого соблюдения технологического процесса. Весь объем работ состоит из пяти основных этапов:

• проектирование;
• подготовка площадки;
• монтаж винтовых свай;
• обвязка свай (устройство ростверка).

Проектирование

Данный этап большинству строителей-любителей покажется самым сложным. Ведь в его объем входит не только план расстановки свай, но и их подбор в соответствии с нагрузкой.

Под понятием «нагрузка» подразумевается общий вес всех строительных материалов, из которых построен дом.

Однако вес надземной части здания – это еще не вся нагрузка, которую принимают на себя сваи: в зимний период к нему добавляется вес снежного покрова и силу ветра.

Снеговую и ветровую нагрузки рассчитывать не надо – достаточно покопаться в строительных справочниках или открыть СНиП «Нагрузки и воздействия». В них содержатся таблицы, в которых указаны нормативные нагрузки по регионам России.

Например, для средней полосы они составляют:

• снеговая – 120 кг/кв. м;
• ветровая – 32 кг/кв. м.

Если вы строите дом со скатной крышей с уклоном 30°, вам надо умножить снеговую нагрузку на коэффициент 0,7. В результате вы получите 120 х 0,7 = 84 кг/кв. м.

Направление и интенсивность ветра тоже непостоянны, поэтому и ветровая нагрузка рассчитывается с учетом двух коэффициентов:

• ветрового изменения – 0,65;
• аэродинамического – 0,7.

Умножив нагрузку при максимальном ветре на оба коэффициента, вы получите цифру 14,6 кг/кв. м.

Если дом строится в другом регионе, то вам придется оперировать табличными данными, присущими ему.

Таким образом, сложив три величины: собственный вес постройки, снеговую и ветровую нагрузки – вы получите полную нагрузку на сваи.

Что делать, если на руках нет результатов геологических исследований грунтов

По правилам расчет винтовых свай проводится с учетом свойств грунта на участке, узнать которые можно только посредством геологических исследований. Это самый сложный вопрос для большинства застройщиков, взявшихся за установку свайно — винтового фундамента своими руками.

Без привлечения специалистов исследовать грунты невозможно, а стоит такая работа дорого. Если повезет, можно добыть данные по грунтам у владельцев соседних участков.

Обобщая опыт возведения построек на сваях, можно сделать вывод: для монтажа винтового фундамента под деревянный дом своими руками используют стволы диаметром 108 мм с лопастями диаметром 300 мм.

Как определить длину сваи

Если у вас имеется полноценный рабочий проект, длина сваи в нем указана. Без проектной документации и геологии определить необходимую длину можно только опытным путем.

Придерживайтесь следующих правил:

• свая должна опираться только на плотный слой грунта;
• она должна выступать на полметра над уровнем земли;
• винт должен быть погружен ниже глубины промерзания грунта.

Определить, дошла ли свая до плотного слоя, легко: в месте установки рычага в ствол сваи ее тело начинает деформироваться. При достижении этого момента вкручивание сваи следует прекратить.

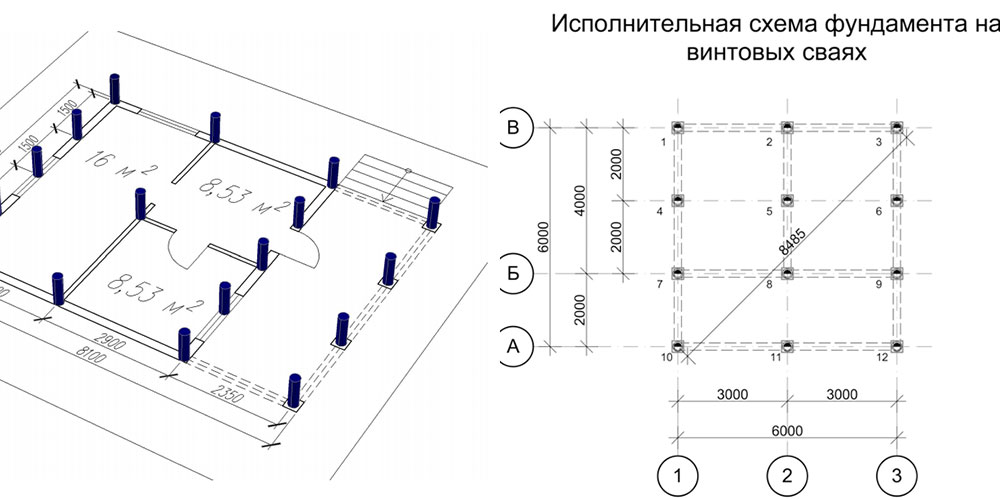

Расчет количества свай

Заключительным этапом проектных работ является определение количества винтовых свай. Для этого полную нагрузку от постройки надо разделить на несущую способность одного винта.

Полученное количество распределяется на плане здания. При этом следует соблюдать условие: расстояние между сваями не должно превышать 2,5-3 метра.

Учтите, что каждый узел и угол стен должен опираться на сваю.

Строительные работы

На основании расчета винтовой фундамент своими руками монтируется в следующем порядке:

• на участке при помощи колышков размечаются места установки свай;
• под каждую сваю выкапывается небольшая лунка глубиной 100-150 мм. Ее диаметр — на 20-30 мм больше диаметра лопасти. Опытные строители обходятся без углублений, но тогда приходится увеличивать усилие вкручивания винта на начальном этапе;
• свая устанавливается на место и вкручивается при помощи рычагов. Периодически через 3-4 витка проверяется ее вертикальность. Отклонение от вертикали — не более 1,5-2 градусов;
• после установки всех свай производится выравнивание выступающих частей по горизонту. Данную операцию нельзя производить путем вывинчивания некоторых свай: это является грубейшей ошибкой, которая приведет к потере устойчивости фундамента. Используя горизонтальный уровень, стволы винтов подрезаются болгаркой до нужной высоты. Все имеющиеся на стволе отверстия и пазы срезаются в обязательном порядке;
• после выравнивания свай приступают к бетонированию. Бетонной смесью заливают полость сваи до самого верха. Данная операция нужна не только для увеличения жесткости ствола, но и для предотвращения коррозии изнутри.

Какие бывают способы установки свай?

Способов установки винтовых свай всего два: механический и ручной.

В случае применения механического метода для установки свай применяют специальную технику: трактор, кран или погрузчик, которые имеют оборудование для выполнения бурения. Механический способ применяют при больших объёмах работы и когда необходимо установить винтовые сваи диаметром более 89 мм.

Применении ручного способа установки позволяет выполнять работы по установке свай без использования специальной техники, но этот метод применим для свай диаметром менее 89 мм и требует специальных навыков и опыта. Благодаря возможности самостоятельного возведения фундамента без использования специальной техники свайно-винтовой фундамент получил свою популярность.

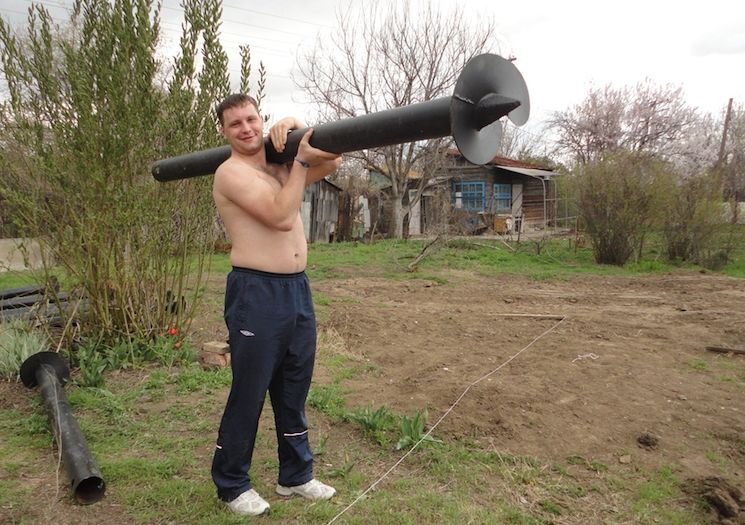

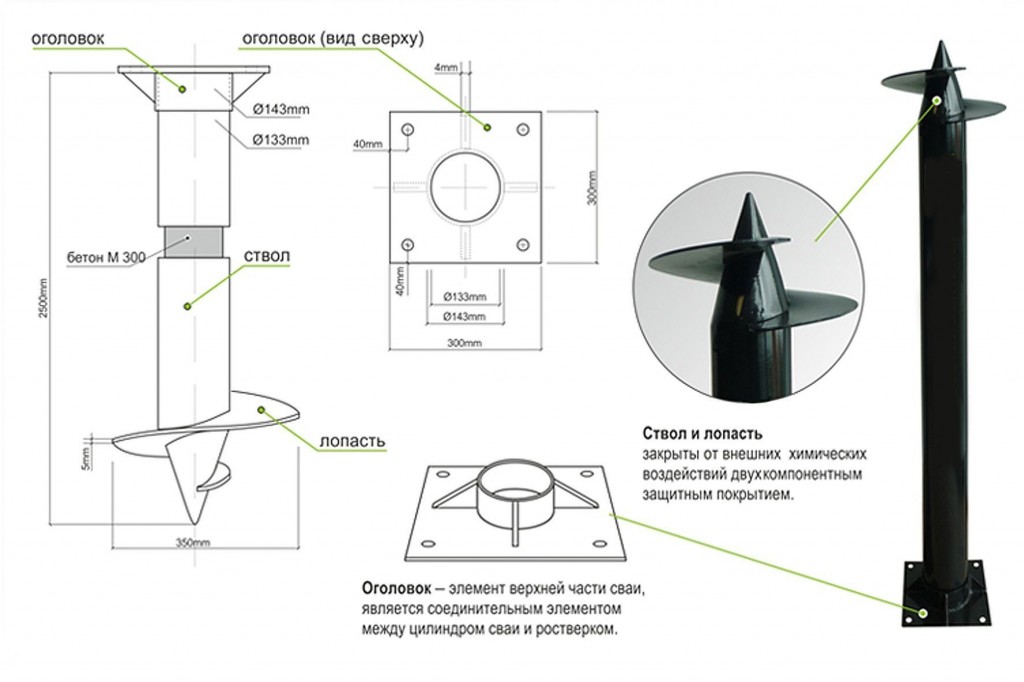

Что это такое?

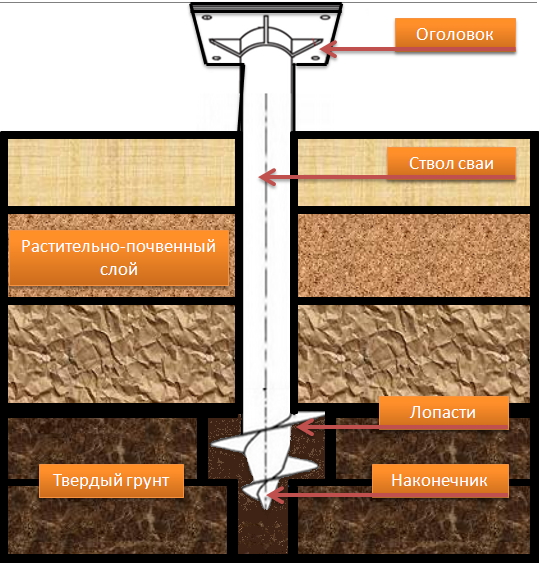

Прежде всего, нужно уточнить, что такое винтовые сваи, и какова их конструкция. Устройство самодельных винтовых лопастных свай:

• Такие сваи представляют собой заостренную металлическую трубу с винтом (лопастями) в нижней части конструкции.
• Венцом же верхней части является так называемый оголовок, который, как и винт, приваривается к трубе электросваркой.

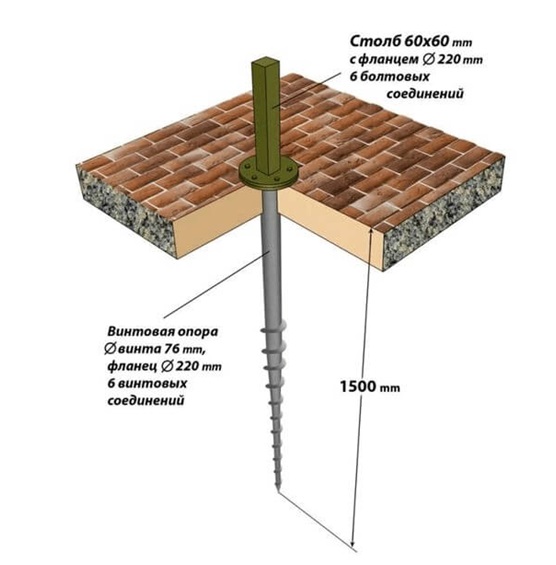

Конструкция такой опоры предельно проста, для более точного представления можно ознакомиться с ее чертежами.

Винтовые сваи нельзя использовать на каменистом или скальном грунте – слишком твердый слой ими не пробить.

Какие преимущества у свай винтовых

Чтобы понять, насколько выгодно строить забор на винтовых сваях, предлагаем вернуться в недалёкое прошлое. Приходилось ли вам иметь дело с забором на обычных, пусть даже забетонированных столбах? Если нет, спросите мнение друзей или знакомых. Если да, вы и без нас знаете, как сильно начинают «играть» столбы при замерзании грунта и его оттаивании.

Зачастую подвижка опор выполняется неравномерно. Забор клонит в сторону, обшивка серьёзно деформируется. Результат давно известен – приходится делать ремонт.

И ещё немного информации. На столб из бетона диаметром до 25 см действует выталкивающая сила в 3-4 тонны. Это научный факт, доказанный учёными. А вот на винтовые сваи на забор выталкивающая сила не действует. Они легко входят в почву, не нарушают её целостности. Поэтому площадь сцепления с замёрзшим грунтом намного меньше.

У винтовых свай есть ряд преимуществ

Но давайте вернёмся к преимуществам. Одно из них мы уже назвали – это надёжность конструкции, на которую вообще не действуют заморозки. Вот ещё несколько достоинств винтовых свай:

• Простота установки. Во-первых, монтаж может производиться в любое время года – и знойным летом, и холодной зимой. Во-вторых, материал не нуждается в дополнительных земляных или бетонных работах.
• Высокая прочность. Каждый металлический элемент легко выдерживает нагрузку в несколько тонн.
• Надёжность, о которой говорилось выше. Без ремонта такие заборы могут простоять (внимание!) более 100 лет.
• Простота демонтажа. При необходимости, забор легко переносится в другое место.
• Универсальность. Допускается установка абсолютно на любом грунте – даже болотистом.
• Всесезонность. Мы уже говорили об этом, но хотим ещё раз акцентировать внимание на важном преимуществе. Глубокой осенью и зимой все бетонные работы замирают до наступления весны. А монтаж винтовых конструкций можно смело проводить в декабре-январе. Даже если участок засыпан снегом, достаточно убрать его перед началом монтажа – и можно приступать к работе.

Заманчиво, не правда ли? Слишком уж сладко написано – возразят простые пользователи. И будут частично правы. Ведь недостатки у винтовых свай тоже есть, но они совсем незначительны. Можно отметить лишь один минус – относительно высокую стоимость установки, если за дело берётся специальная техника. Устранить этот недостаток легко – достаточно сделать все работы вручную, не привлекая сторонних специалистов.

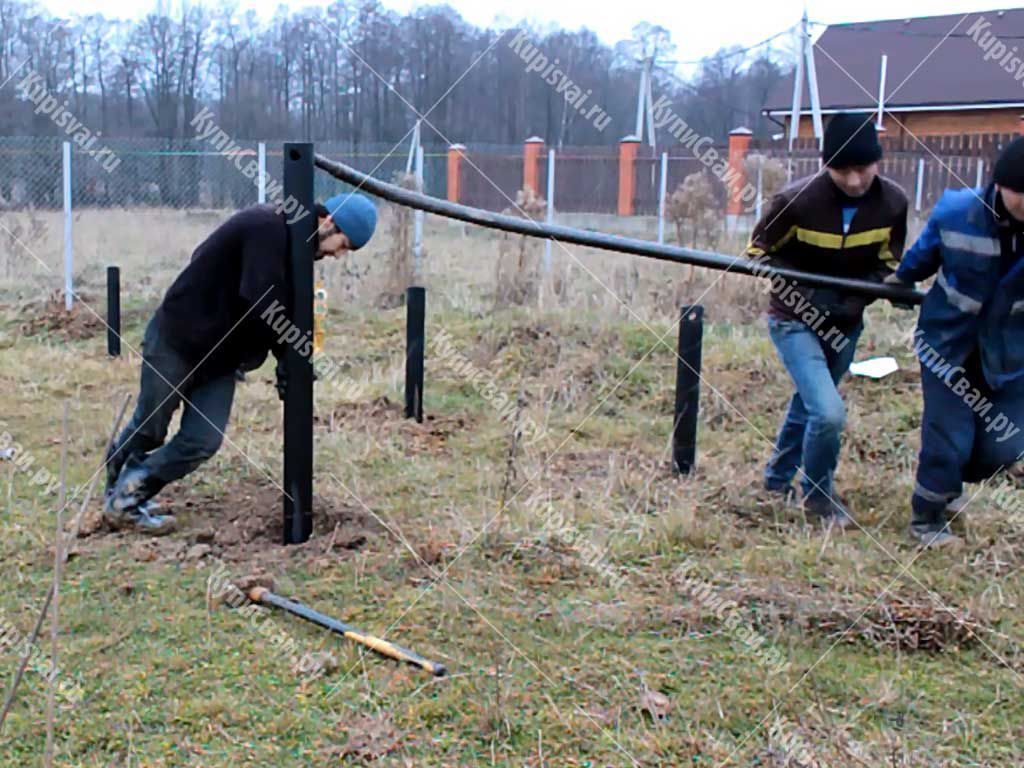

Установка винтовых свай вручную

Фундамент из винтовых свай наиболее востребован в загородном строительстве. Сложный рельеф местности, проблемные грунты, близость коммуникаций и построек не являются факторами, препятствующими выбору свайно-винтового основания будущего дома. Компания «ЗВС-РФ» занимается производством и установкой винтовых свай вручную в Москве и Московской области.

Преимущества ручного метода

Винтовые сваи — современный экономичный вариант фундамента для относительно небольших и легких построек. Монтаж опорных элементов может быть проведен на любых, даже слабых грунтах, в любое время года. Установка свай выполняется ручным и механическим способом.

Ручной метод применим в ситуациях, когда использование специальной техники нежелательно или недоступно по тем или иным причинам. Основные примеры: обжитый участок с имеющимися строениями, сложности с проездом техники, наличие коммуникаций и посадок, которые нельзя тревожить. Устанавливать винтовые сваи вручную также целесообразнее при небольшой площади объекта, когда требуется небольшое количество опорных элементов.

Этапы установки

Надежность и долговечность свайно-винтового фундамента обеспечивается не только качеством строительных материалов, но и соблюдением технологии монтажных работ. Установка винтовых свай выполняется в несколько пошаговых этапов:

1. Оценка грунта, разработка проекта, расчет количества и размера свай, а также их типа — с литым или сварным наконечником.
2. Разметка объекта застройки.
3. Установка свай с соблюдением глубины и точности вертикального закручивания.
4. Бетонирование, подгонка опор по высоте, обвязка профильной трубой или швеллером.

В процессе ручного монтажа каждой сваи принимают участие 3 человека. Один контролирует правильность выполняемых работ, другие — вкручивают опору вручную. В зависимости от типа грунта, установка одной опоры может занимать от 5 до 60 минут.

Наши предложения

Компания «ЗВС-РФ» предлагает профессиональный монтаж винтовых свай вручную и механическим способом. Работы по установке фундамента составят 1-2 дня. Мы применяем прогрессивные технологии монтажа, гарантируя высокое качество и долговечность вашего будущего основания дома.

Наша компания соблюдает все технологии и стандарты при производстве винтовых свай в соответствии с ГОСТ. Заказывая у нас услуги под ключ, мы доставим сваи до объекта заказчика, разработаем проект и выполним монтаж фундамента по доступным ценам.

Какие сваи применять

Для того, чтобы узнать какой тип свай применять, длину, диаметр тела и опорных лопастей — определитесь с нагрузками на фундамент, состоянием грунтов на участке. Для этого необходимо:

1. Иметь проект возводимого сооружения и привязку к участку по строительным нормам, сделать сбор нагрузок по осям в самых нагруженных сечениях на 1 погонный метр.

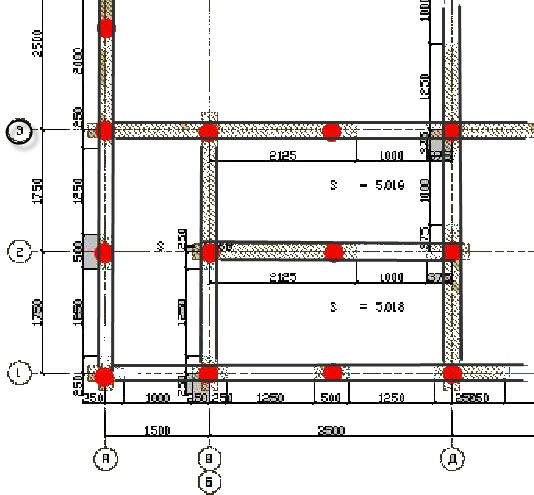

   Проект свайного поля

2. Определиться со строением пластов грунта, глубиной расположения, уровнем грунтовых вод, глубиной промерзания для своего района. Эту информацию получите в архитектурном отделе администрации. В случае отсутствия данных — закажите проведение экспресс геологии на участке. Как вариант — определитесь по этому вопросу самостоятельно. Для этого просверлите отверстие буром с отбором проб на разных глубинах, отнесите пробы в лабораторию. По результатам определитесь на какой грунт будут опираться сваи, глубину его расположения. Это важнейший этап строительства, не пожалейте времени и денег.
3. По результатам по результатам лабораторных исследований и природных несущих способностей принятого слоя грунта, расчётным нагрузкам от строящегося дома определитесь с типом, диаметром, длиной, количеством необходимых элементов.
4. Помните: лопасти должны входить в несущий слой грунта> 200 мм; конец сваи должен находиться ниже грунтовых вод и уровня промерзания; верх оставляется на проектной отметке с учётом рельефа участка; монтажные отверстия срезаются.
5. Монтируемые элементы по осям рекомендуется просчитывать отдельно с целью обеспечения равномерных нагрузок, экономии средств при покупке изделий.

Расчет и установка свайно-винтового фундамента

Исходя из того, что даже сваи не самого большого диаметра имеют достаточную несущую способность, оптимальным считается их установка по периметру строения, под несущими стенами и на их стыках на расстоянии 2-3 м. Также следует определить глубину их установки исходя из такого параметра, как промерзание почвы в зимний период.

Разбивка свайного поля

Места ввинчивания свай в почву предварительно отмечаются колышками, руководствуясь планом будущего строения.

Вкручивание свай своими руками

При ввинчивании свай, что, кстати, вполне может быть выполнено несколькими работниками собственноручно при использовании рычага, следует контролировать ровное вертикальное расположение сваи относительно горизонта. Чем шире диаметр сваи, тем сложнее будет выполнять завинчивание. Конечно необходимо использовать рычаг, он вставляется в верхнее отверстие сваи, чем шире сделаете рычаг, тем меньше усилий приложите, рекомендуется делать рычаг 2-3 метра.

Сваи вкручиваются всегда ниже промерзания почвы, среднее значение в России 1,3-1,5 метра. В конце свая достигает твердых грунтов и свая очень тяжело входит в грунт, практически невозможно.

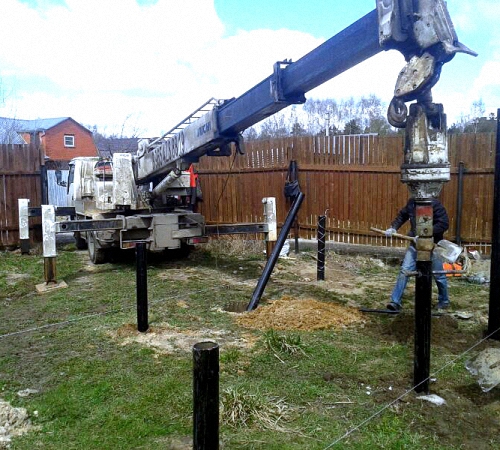

Закручивание свай с помощью спецтехники

Также, если позволяет бюджет постройки или не хватает рабочих рук, можно воспользоваться услугами спецтехники.

Выравнивание свайного фундамента под уровень

После того, как все сваи установлены в грунт, свайно-винтовой фундамент, как и любой другой, проверяют и выравнивают по уровню. Удобнее всего это сделать гидравлическим уровнем или невилиром. При необходимости сваи докручивают или срезают выступающую часть болгаркой.

Заливка свай бетоном

После выравнивания внутрь свай заливают бетонную смесь, которая призвана защитить х от коррозии изнутри.

Установка ростверка на свайно-винтовой фундамент

На заключительном этапе монтируют ростверк, т.е. само основание для будущего дома. Для более легких конструкция, например, дома из бруса или бревен, возможна установка ростверка из толстого бруса. Для домов из кирпича или блоков лучше делать ростверк железобетонным.

Свайно-винтовой фундамент не потребует времени на усадку, строительство дома можно продолжить сразу же после установки ростверка. Теперь можно приступать к установке каркаса вашего дома. Фундамент готов к нагрузке и полной эксплуатации.

Где купить сваи и какая цена?

Перейти в интернет-магазин Леруа-Мерлен=>>КУПИТЬ винтовые сваи=>>

Видео- закрутка винтовых свай

Достоинства и недостатки

Сложности установки винтовых свай

Это достаточно простая конструкция. Однако и тут вас ждут «подводные камни»:

• сваи следует выбирать строго в соответствии с расчетом, сделанным проектировщиком на основании гидрогеологических изысканий на вашем земельном участке, глубиной промерзания грунта, а также весом будущего здания и весом наносимого на здание зимой снежного покрова (иначе вы рискуете либо переплатить за сваи большей длины или диаметра, или получить совершенно неустойчивую конструкцию, которую «поведет» уже через год);
• в зависимости от грунта ввинтить сваи в грунт вручную бывает довольно затруднительно (даже если в этом процессе примут участие 4-5 человек);
• наличие деревьев, высоких кустарников, заборов или других строений в непосредственной близости от места устройства фундамента создает проблемы для погружения свай вручную;
• не все фирмы делают свою работу качественно, соблюдая технологию.

Установленная свая

Однако у винтового фундамента есть и преимущества:

• не требуется проведение объемных земляных работ;
• можно устанавливать на любом рельефе, без предварительного выравнивания местности;
• работы по погружению свай в грунт выполняются практически в любое время года.

Основы можно устраивать на любых грунтах за исключением скальных, так как скала сама по себе является прекрасным крепким основанием (для ленточного или столбчатого).

Монтаж забора на винтовых сваях своими руками

Важно учесть, что сваи могут служить опорами ограждения, когда они установлены с запасом на всю высоту конструкции. В ином случае они выступают лишь основанием, и к ним прикрепляются металлические столбы.

Рекомендуем статью к прочтению: «выбираем листы профнастила для забора»

Гораздо практичнее и надежнее первый способ, поэтому его и рассмотрим.

Из материалов, инструментов следует подготовить:

• бензобур для лунок или ручной бур;
• инструмент для вкручивания свай;
• профильные трубы сечением 40*20 мм (для лаг);
• оцинкованные саморезы (лучше брать кровельные);
• веревку, колышки;
• шуруповерт;
• рулетку;
• уровень.

Сырье для заполнения секций – профнастил.

Расчет количества материала

Чтобы рассчитать требуемое количество свай для строительства, надо измерить периметр будущего забора. От полученное цифры отнять ширину калитки с воротами. Результат поделить на шаг между столбами (средний показатель – 2–2,5 м).

После можно приступать к разметке, Вбивая колышки в местах установки опор, натянуть между ними веревку.

Глубина залегания должна быть от 1,5 м и более.

Антикоррозийная обработка

При покупке стоит обращать внимание на качество металла и степень защиты от ржавчины. Часто более дорогие заводские варианты не нуждаются в дополнительной обработке и уже готовы к установке.

Если хотите сэкономить, можно обработать сваи самостоятельно. После покрытия грунтовкой можно их покрасить. Время высыхания – от суток до 3 дней.

Перечень подходящих средств для защиты металла от коррозии.

Установка свай

Выполняется так:

1. Сначала рекомендуется сделать пробное завинчивание, чтобы определить состав почвы и на основе этого – глубину.
2. На сложной почве следует ввинчивать сваю на уровень до 1,5 м. Этого будет достаточно даже для массивных заборов.
3. Вкручивание специальным инструментом рекомендуется проводить втроем. Один человек наблюдает за вертикальностью установки, а двое вкручивают. Стойка должна быть закреплена строго под прямым углом. Проверяется с помощью уровня.
4. Внутреннюю полость можно залить для надежности бетонным раствором, потом приварить крышку, чтобы влага не проникала внутрь трубы.

Когда сваи вмонтированы на требуемую глубину, необходимо тщательно утрамбовать грунт вокруг них. Если рельеф позволяет, то забетонировать. Это повысит устойчивость конструкции. Время застывания бетона – 3–5 суток.

Крепление лаг

К надежно зафиксированным столбам монтируют поперечные лаги. Для забора из профлиста на одну секцию хватит и двух штук.

Делается это двумя методами:

1. Сваркой. Профильные трубы просто приваривают к столбам, на расстоянии 20 см от верха и низа опоры.
2. Болтами. К сваям приваривают металлические уголки, в которых сверлят отверстия под болты. В лагах также проделывают отверстия под крепежи.

По окончании фиксации лаги обрабатывают грунтовкой, красят, дают время высохнуть, и можно приступать к установке секционного материала.

Монтаж пролетов

Листы крепят на саморезы или заклепки. Важно придерживаться уровня, чтобы пролеты не получились перекошенными или с разным нахлестом.

Рекомендуем к прочтению: «как правильно крепить профнастил на забор».

Винтовые сваи – отличное решение для участков с проблемными, болотистыми грунтами. Надежный фундамент и одновременно столбы для забора прослужат долгие годы, не требуя ремонта.

Нюансы технологии установки

Изначально необходимо привлечь специалистов для создания схемы свайного поля способом технического анализа, с применением строительной разметки (разметить шаг).

И хотя цена за такие услуги может быть достаточно высокой, но цена ошибки при составлении схемы поля еще больше, поэтому для технического анализа всегда необходимо обращаться к специалистам.

Если производить строительные работы для дома зимой, то производить надо правильно.

Основные шаги

Как только схема свайного поля будет получена, следующий шаг будет заключаться на точном выполнении данных действий:

• следует отмерить размер между угловыми сваями ориентируясь на одной точке. Такой способ заключается в том, что нужно сложить размеры в линии и затем отложить сумму от единственной точки. Этот способ позволяет с легкостью уменьшить вероятность погрешности в 45% случаев;
• следующий шаг — стыковка сваи. Ориентируясь на описанный выше способ, необходимо в отмеченную заранее точку вставить сваю строго вертикально;
• следующий шаг заключается в том, что в отмеченное отверстие необходимо вставить лом, или при его неимении пруток, с диаметром 30 миллиметров. После этого необходимо надеть на лом, или же пруток, трубы с длинною в 2500 миллиметров;
• далее необходимо, чтобы один человек удерживал сваю строго в вертикальном положении, второй же должен выполнять круговые движения непосредственно вокруг ствола сваи.

Этот ручной способ имеет скорость вворачивания удерживаемой сваи в грунте равняющийся 192 миллиметрам за 1 оборот вокруг нее (имеется полный оборот). При этом на вворачивание одной сваи, используя такой способ, может уйти от 5 до 15 минут, в зависимости от плотности грунта.

Впрочем, работать может и несколько человек. Например, одновременно вращая двойную ручку вдвоем, или сменяя друг друга.

Монтаж винтовых свай своими руками (видео)

Способ для деревянных сооружений

Описываемый выше способ приемлем, когда создается фундамент для кирпичных зданий и других тяжелых зданий. Способ, где фундамент создается для деревянных построек, следующий. Первый шаг заключается в том, что производится разметка участка под устанавливаемые сваи.

Разметку необходимо делать под всеми несущими стенами и, кроме того, углами. Разметку следует делать, используя веревку или колышки.

Второй шаг это непосредственно завинчивание свай.

Производить завинчивание необходимо перпендикулярно установленной трубе (подойдет лом, штанга, лишь бы длины хватало на обхват, где два человека могут взяться с каждой стороны).

Далее следует закрепить так называемый магнитный уровень, и через каждые произведенные два или три витка делать проверку вертикальности. Все сваи необходимо закручивать строго под один уровень, оставляя при этом запас в 10 – 15 сантиметров, которые, если нужно, потом можно будет с легкостью обрезать болгаркой.

Далее следует проверить горизонтальность (обычно используется лазерный ротационный нивелир) и произвести заливку бетоном. Для этого в полость сваи необходимо залить раствор (наиболее приемлемый вариант — М500, подходящий под любой фундамент).

Данный раствор защитит от коррозии хрупкую для внешних условий полость трубы. Это, также, косвенно увеличит длительность эксплуатации в целом. Последний шаг — приварка оголовка сварочным аппаратом, с предварительной проверке горизонтальности, а также монтаж ростверка и обвязка.

Общие сведения

Фундамент является основой, базисом любого строительного сооружения. Фундамент делает сооружение надежным и прочным. К примеру, на зданиях, где фундамент делали вручную неподходящим образом, начинаются серьезные проблемы с целостностью стен. Дом просто рушится, и выход при таких случаях лишь один — полный демонтаж свайного оборудования.

На надежность свайного фундамента серьезно влияет и качество грунтов. Так, ленточные фундаменты сделанные своими руками, эксплуатируясь на слабых или неравномерных грунтах, могут дать серьезную трещину, что совершенно недопустимо.

Это же касается и столбчатых фундаментов, хотя они вкручивающиеся и не предназначаются для выдерживания неравномерных нагрузок. Впрочем, это не касается промышленных столбчатых фундаментов, что монтируются в специальные стаканы.

При этом после неправильного заложения фундамента своими руками проблемы появляются не сразу, а начинаются лишь зимой, когда из-за мороза начинают трескаться стены. Дом будет автоматически признан аварийным и станет нуждаться в немедленном и очень дорогостоящем ремонте.

Виды фундаментов

Установка винтовых свай хотя и является наиболее эффективной для дома, что должен надежно стоять зимой и не проседать в грунт, несмотря на мороз, но далеко не единственной. Существует несколько методов создания фундамента:

• ленточный;
• столбчатый;
• плитный;
• свайный.

Фундаментные сваи в земле

Каждый из перечисленных видов фундамента правильно используют, ориентируясь на специфику создаваемого дома, поэтому, как уже говорилось выше, для фундамента дома своими руками, что должен быть правильно защищен от трещин на стенах и проседания в грунт зимой, используют свайный способ, выполняя его, в том числе, закрутить его механическим способом.

Сваи своими руками удобно устанавливаются, они способны выдерживать разнонаправленные нагрузки и передавать их в грунт, какой бы структурой тот не обладал.

Обвязка же винтовых свай ростверком, после того как вкрутить их, позволяет сделать все эти элементы довольно жесткой конструкцией, которая имеет неплохую пластичность.

Как вкрутить последние — рассмотрим ниже.

Внешне винтовая свая выглядит как толстостенная металлическая правильно полая труба, имеющая заостренный наконечник на одной стороне, и наконечник похожий на винтовую лопасть с другой. Правильно завинчивают сваи в грунт, углубляя винтовой наконечник непосредственно в землю. Делать это можно как своими руками, так и с помощью техники.

Для состыковки винтового вида фундамента и будущего дома на другой конец этой своеобразной трубы приваривают оголовок, на котором, собственно, и будет правильно фиксироваться будущее здание. Оголовок затем соединяют с ростверком. Нужно сделать своеобразный обвязывающий пояс свайного фундамента.

Металлическая фундаментная свая

Ростверк на сваях сделать можно как в виде соединенных монолитных балок, так и цельной плиты. Здесь уже все зависит от типа дома, материала свай, разновидностей креплений и еще нескольких факторов. В некоторых случаях ростверк можно сделать не железобетонным, а металлическим или даже деревянным.

Перед тем, как вкрутить фундамент, применяют различные методы проектирования. Используют «шаг», что является специальной строительной ручной разметкой.

Без такого подробного анализа предстоящего проведения строительных работ, цена которого достаточно высока, правильно заложить фундамент для дома, что должен защищать здание от мороза зимой, не выйдет.

Гидроизоляция и утепление

Проведение качественной гидроизоляции – непременный этап обустройства любого типа фундамента. Основание из свай также требует применения гидроизоляционных материалов для отсечения грунтовых вод. Заглубляемая часть опор защищается обмазочными мастиками. Такие же мастики применяются для защиты наземной части металлических и деревянных изделий. Для ж/б и ростверка, кроме гидроизоляционных мастик, используют наклеиваемые или наплавляемые рулонные материалы.

Несмотря на тот факт, что свайный фундамент, по сути, имеет лишь надземную часть, ее все же необходимо утеплять. Оптимальным решением этой задачи считается применение плит экструдированного пенополистирола, например «Пеноплекса» или другой торговой марки. Плиты крепятся при помощи пластиковых дюбелей с широкой шляпкой с наружной и внутренней стороны ростверка.

Заключительные работы

После установки всех элементов свайного поля необходимо провести следующие работы:

1. Вынесите проектную отметку уровнем на каждую сваю, отметьте маркером.
2. Обведите отметку маркером по окружности тела. Для этого воспользуйтесь плотной бумагой.
3. Отрезайте лишнее угловой шлифовальной машинкой строго по отметке. Если остались неровности и заусенцы по верху — отшлифуйте.
4. Подготовьте воронку, цементный раствор или бетон на мелкой фракции щебня, залейте полости свай до уровня ниже головы на 20 сантиметров. По мере заливки уплотняйте бетон арматурой.
5. После схватывания бетона, смонтируйте оголовки и приварите к телу свай. Если проектом предусмотрена верхняя обвязка швеллером — оголовки не нужны.

   Обрезка головы до проектной отметки.

Несколько заключительных советов:

• Если в грунте попалось препятствие, а низ сваи остаётся в зоне промерзания или грунтовых водах, необходимо извлечь камень или добавить на небольшом расстоянии по оси ещё два элемента. Это позволит сократить нагрузку на сваю. Если она является опорной для внутренней оси, то простое смещение сваи вызовет необходимость изменения положения остальных свай внутренней оси и проекта дома в целом.
• Несущую способность свай можно определить по величине крутящего момента прибором, определяющим усилие при повороте.
• После бетонирования полости, засыпьте до верха головы сухой цементно-песчаной смесью, она возьмёт на себя остатки влаги при отвердевании бетона.
• Зачищайте швы от шлака, покрывайте антикоррозийными составами.

Статья по теме: Ленточный фундамент

Контроль качества установки опор

Пошаговая инструкция любого способа монтажа винтовых свай заканчивается не менее важной рекомендацией, нежели основные рабочие моменты. Речь идет об испытаниях на устойчивость к вдавливающему и выдергивающему воздействию, которые помогут соорудить качественный винтовой фундамент своими руками.

Сам процесс проводится через несколько суток (от двух до десяти дней, в зависимости от характера грунта), для чего опоры попеременно подвергаются расчетным нагрузкам в оба направления. В качестве груза обычно используют муфты, лебедки или гидравлические домкраты. Если будет установлен ростверк на винтовых сваях, основа дома дорабатывается в соответствии с технологическими правилами. Строительство ростверка – очень ответственный момент, поэтому подходить к нему нужно не менее серьезно, чем к монтажу несущих стержней.

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.
