Винтовые сваи своими руками для фундамента: изготовление, установка

Преимущества винтового фундамента

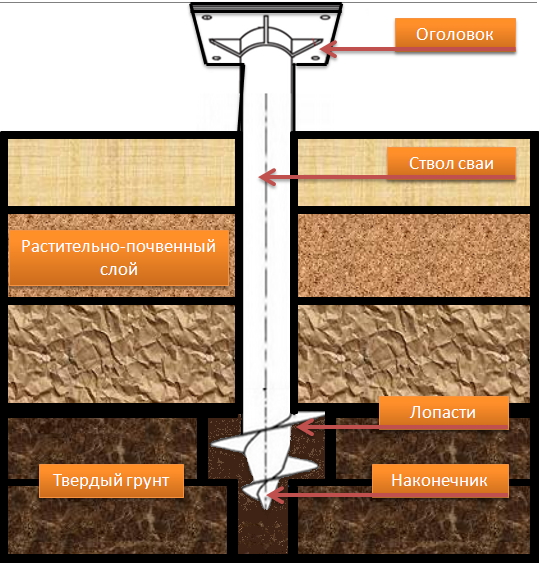

Основание под дом, полученное методом закручивания винтовых свай является надежным и прочным. Свая изготавливается из стальной трубы с заостренным концом и привариваемых лопаток. Это достаточно износостойкий и долговечный материал со специальным антикоррозийным покрытием, предотвращающим появление ржавчины.

Основными преимуществами фундамента являются:

• Не требуется проведение трудоемких земляных работ с рытьем глубоких котлованов и траншей;
• Монтаж винтовых свай может проводиться на любых поверхностях с достаточно не ровным рельефом;
• Закладка фундамента возможна в любое время года;
• Быстрота и простота процесса.

При завинчивании винтовых свай происходит значительное уплотнение грунта, что обеспечивает высокие показатели несущей способности фундамента.

Назначение свайных опор и их преимущества:

Как возвести здание или техническое помещение на грунтах с определёнными сложностями (наклонные поверхности, близкое расположение рек и морей, обязательное сохранение ландшафта и др.)? Свайные опоры отлично справятся с этой задачей. Данный метод возведения применяют:

• для обустройства фундамента домов, коттеджей;
• при возведении фундамента для с/х пристроек, амбаров и теплиц промышленного объёма;
• для возведения каркасных сооружений, модульных конструкций, складов, уличных выставочных павильонов;
• в конструкции рекламных щитов;
• в качестве средства усиления стандартного монолитного фундамента или при его невозможной установке (в местах, где запрещена вибрация в процессе строительства);
• для установки заборов и ограждений.

Строительство монолитного фундамента не всегда возможно и зачастую не имеет особого смысла, если речь идёт о временных постройках. Поэтому, как и говорилось ранее, сфера использования опор данного типа достаточно широка и имеет ряд неоспоримых преимуществ:

• экономия средств, материалов и времени (установка проходит за 1-2 дня в любое время года в независимости от климатической зоны);
• установка практически на любом типе грунтов, включая конструкции на воде (причалы, пирсы и т.п.) и наклонные плоскости;
• высокая износостойкость (более 45 лет) при профессиональных расчётах и монтаже;
• задействование меньшего числа техники;
• быстрое возведение домов и др. сооружений без сроков дополнительного отстаивания (как в случае ленточного фундамента);
• изменения или возможность сделать пристройки даже в процессе установки свай или возведения стен дома.

Основными недостатками можно считать только невозможность использования свайной конструкции на грунтах крупнообломочного типа или скалистого типа и для строительства крупных многоэтажных объектов.

Преимущества и популярность винтовых свай

От того, насколько качественно сделан фундамент, зависит долговечность любой постройки – будь то дом, сарай или дачный домик.

Очень часто приходится вести строительство на не очень-то устойчивых грунтах, на косогоре, в зоне подтопления, на участках с очень сложным ландшафтом, а также и в тех районах, где присутствует сейсмичность.

В этих случаях ведется строительство на особых сваях – винтовых.

Винтовые сваи для фундамента позволяют построить дом там, где, казалось бы, сделать это невозможно или же крайне затруднительно.

Популярность винтовых (ввинчиваемых) свай объясняется, прежде всего, экономической выгодой, возможностью монтажа собственными руками.

Как установить винтовые сваи своими руками

Считается, что монтаж винтовых свай, это технологически сложная работа. Что для её выполнения нужны особые знания и дорогостоящая техника. Так ли это?

Если разбить все работы поэтапно, то получится следующая картина:

• Сначала производится расчёт фундамента на винтовых сваях. Для этого необходимо выполнить геолого-исследовательские работы. Согласно СНиП «Свайные фундаменты», для фундамента, например, дома из сэндвич-панелей в 150 м2, берётся нагрузка в 70 тн, хотя вес такого дома 25-30 тн. Исходя из характеристик несущей способности (они есть у каждого производителя) и результата геологических изысканий, подбирается типоразмер свай, и рассчитывается их количество, сообразуясь с данными СНиП. Длина сваи берётся с учётом глубины промерзания грунта.
• Необходимо произвести разметку  поля. Для этого, план здания разделяют на прямоугольники, и соблюдают погрешность в 1-2 см, как по диагонали, так и по габаритам.
• Монтаж винтовых свай своими руками начинаем с углов. Это будут реперные точки для разметки, согласно имеющегося  чертежа.

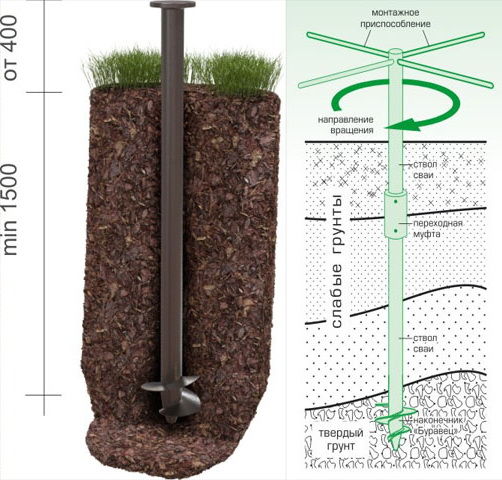

• В требуемую точку устанавливаем сваю. Если она длиной до 2,5 м, то в специальное отверстие вставляем прут для завинчивания. Если же свая длиной от 2,5 м до 4 м, то используют удлинитель, и как рычаги — трубы с квадратным сечением 50х50 мм и длиной 3-3,5 метра. Их надевают на технологические «уши» удлинителя, а удлинитель надевают сверху, и скрепляют со сваей по соосным отверстиям.
• Завинчивают сваю 3-4 человека. С помощью строительного уровня и отвеса, постоянно проверяется вертикальность. Отклонение от вертикальной оси допустимо в 1-2 градуса.
• После окончания работ, когда сваи завинчены на расчётную глубину (но не менее 1,5 м), с помощью оптического дальномера производится промер высот свайного поля по горизонтали, и обрезка по одному уровню угловой шлифмашиной.
• После этого, заливаем в сваи раствор бетона. Это укрепляет их, убирает воздух и повышает антикоррозийность внутри тела.
• Как только бетон застынет, привариваем оголовники. Затем с помощью швеллера (сваркой), или брёвен (шпильками или саморезами), получаем единую конструкцию свайно-винтового фундамента.
• Все сварочные швы тщательно промазываем антикоррозийной мастикой.

В конце строительства, производят отделку свайного фундамента. По периметру дома закрепляют цокольный сайдинг, декоративные панели, и т.д., оставляя зазор между обшивкой и отмосткой.

Трудно самим выполнить свайный фундамент, или не очень – решать вам. Но в этой связи, следует упомянуть, что многие застройщики, которые нанимали вроде бы «специалистов», получили вместо желанного фундамента километр испорченных нерв.

Писали, что рабочие, вместо того, что бы ввинчивать сваи в грунт, рыли зачем-то ямы под них! Поэтому, желательно, перед тем, как кому-нибудь доверить это важное дело, поинтересоваться, какая технология выполнения работ принята у данной фирмы.

Полезное видео по теме:

Обрезка свай и формирование ростверка

По окончании закручивания всех свай, можно переходить к следующему этапу их монтажа – обрезке хвостовиков. Высоту обрезки определяют условия местного климата. Там, где зимой стоят снега или высоко поднимается вода, цокольная часть дома, которую и образуют верхушки свай, может превышать и 1,5 м. Но меньше 20 см она быть не может.

В соответствии с необходимой высотой, концы свай обрезаются после предварительной разметки, которую очень удобно выполнять лазерным уровнем.

Разметка лазерным уровнемИсточник

Зафиксировать эту метку можно очень просто: наклеить в этом месте малярный скотч и прямо по нему отчертить линию обреза маркером. По ней будет очень удобно производить резку, и не надо пользоваться хомутами.

Перенос отметки на сваюИсточник

Резку выполняют при помощи болгарки с отрезным диском по металлу.

Обрезка сваиИсточник

Свайно-винтовой фундамент для строительства

Винтовые сваи проверены временем

Свайно-винтовой тип фундамента используется в мире уже около 300 лет, начали его использовать при возведении маяков, хороший пример Сухумский маяк, который прекрасно пережил войну и стоит до сих пор, что говорит об отличной надежности этого типа фундамента.

Для тех кто сомневается, что сваи ржавеют и этот тип фундамента может быть ненадежным, вот свая, которая была заменена на древнем маяке, этой свае больше 300 лет, как видите, она прекрасно сохранилась.

Древняя свая от маяка

Однако самый популярный тип фундамента в нашей стране является ленточный заливной фундамент, однако не на каждом участке можно его устроить, да и стоит он не дешево. Есть глинистые почвы с высоким уровнем грунтовых вод, на такого рода земельных участках возведение ленточного фундамента невозможно. Тогда на помощь приходит технология установки надземного вида построек на свайно-винтовом фундаменте. Этот вид фундаментов также набирает популярность в нашей стране благодаря многим преимуществам.

Основные характеристики

Винтовые сваи

Плюсы свайно-винтового фундамента

1. Основными преимуществом является то, что свайно-винтовой фундамент не требует проведения большого количества земельных работ.
2. Технология его возведения достаточно проста.
3. Скорость установки и оперативность возведения. За час на обычной земле можно установить десяток свай, если постараться можно и все пятнадцать.
4. К тому же отмечается его низкая стоимость.
5. Способность выдерживать приличные нагрузки и долговечность.
6. Подходит любой грунт, кроме скальных пород.
7. Применение спец техники не обязательно, возможность устанавливать сваи вручную.
8. Не нужно ждать после заливки бетона, можно спокойно продолжать возведение вашего дома.
9. Вибрация и шум при установке отсутствуют
10. Сваи возможно использовать повторно
11. Фундамент под ваш каркасный дом может быть всегда расширен.
12. Возможность установки на склонах и неровных грунтах.

Возможность возведения дома на склоне, где земля дешевле в разы

Минусы винтовых свай

Минусы на самом деле не столь очевидны, особенно для небольшого каркасного строительства дома, этот тип фундамента подходит идеально.

Но всё же минусы есть:

1. Невозможность возведения на скальных породах или грунтах с большим количеством камней в почве.
2. Подходит для легких каркасных и деревянных строений до 3-4 этажей.
3. Дома должны иметь достаточно широкое основание.
4. При вкручивании зачастую анти-корозийное покрытие повреждается, что ускоряет корозию металла.
5. Некачественные производители.

Также отмечается, что срок службы свайно-винтового фундамента хоть и является достаточно большим, однако все-таки несколько меньше, чем у бетонного. Срок эксплуатации такого фундамента могут сократить и повреждения, которые иногда получают сваи в процессе вкручивания в грунт. Сваи с поврежденным внешним защитным слоем больше подвержены коррозии.

Хотя свайно-винтовой фундамент хорошо подходит для частного строительства, но для возведения тяжелых массивных многоэтажных построек его лучше не использовать.

Кроме того существует еще несколько проблем, с которыми можно столкнутся организуя строительство на свайно-винтовом фундаменте. Прежде всего, следует знать, что пол в доме на свайно-винтовом фундаменте потребует дополнительного утепления. Также часто бывает, что сваи дают неравномерную усадку в процессе эксплуатации дома, а со временем вообще разбалтываются, если выполнено не по технологии.

Поэтому, не смотря на свою прочность, свайно-винтовой фундамент приветствуется в малогабаритном строительстве каркасных домов, а также при возведении на участке бань, гаражей и небольших хозяйственных или декоративных построек.

Установка свай – особенности и расчеты

Монтировать винтовые сваи можно или вручную, или при помощи механизации. Какой метод выбрать, зависит от некоторых факторов, влияющих на конечный результат:

1. Свойства грунта (влажность, пучинистость, плотность, скалистость);
2. Уровень грунтовых и подземных вод;
3. Расстояние до частных, городских и промышленных инженерных коммуникаций;
4. Наличие построек рядом с участком;

Подробный монтаж винтовых свай вручную и механизированным способом имеет свои достоинства, недостатки и особенности.

Ручной монтаж свай предпочтителен в двух случаях: если нет подъездных путей для спецтехники к месту строительства и, если объем работ вызывает сомнения в целесообразности таких больших затрат. Ручная технология монтажа винтового основания имеет явные экономические преимущества: этот метод во много раз дешевле. Максимум три работника понадобится для ввинчивания свай своими руками, при этом строительный инструмент потребуется обычный – штыковая лопата, молот, любые рычажные приспособления или рычажные ключи для завинчивания свай в грунт (эти приспособления хорошо видны на фотографиях).

Механическое бурение отверстий

Немного о недостатках ручной работы:

1. Вероятность наклонной установки, но до 5 см по вертикали по длине сваи эту погрешность можно не замечать;
2. На твердых грунтах и при нехватке рабочих рук существует вероятность неполного завинчивания сваи по глубине. Что чревато деформациями основания впоследствии;
3. Ручную установку винтовых свай применяют на ограниченной площади застройки;
4. При ручном вкручивании Ø каждой сваи не может быть больше 108 мм, иначе у рабочих просто не хватит сил ее вкрутить.

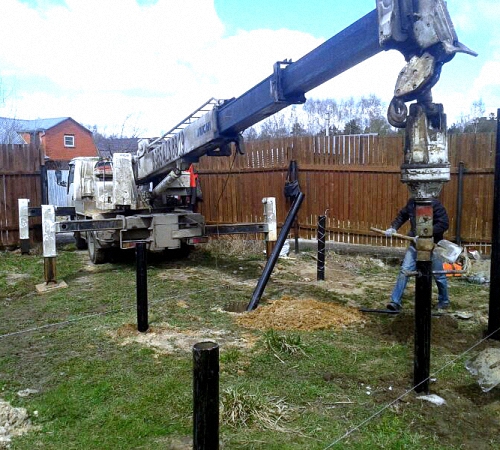

Установка промышленной сваи

Если нет возможности или желания работать руками, то аренда спецтехники – первое, что нужно сделать для механизированного вкручивания винтовых свай. Бурильная установка на автомобильном шасси способна завернуть сваю в любой, даже самый скалистый (но не скальный) грунт, так как вращательный момент у бура достигает 2000-4000 N.

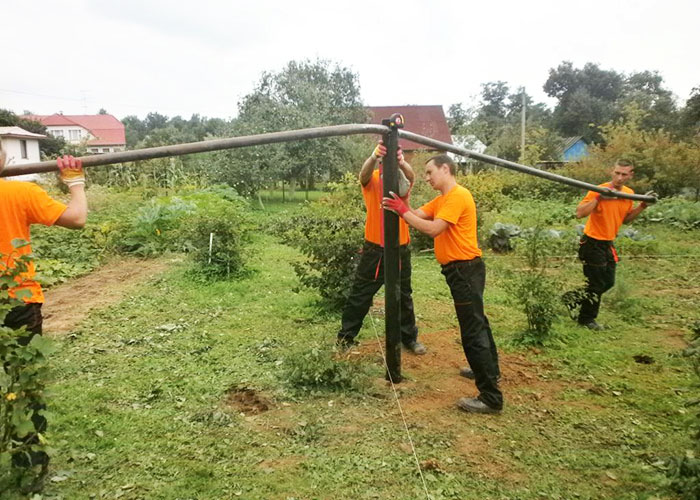

Ручное ввинчивание и выравнивание свай

Мобильная буровая вышка – это гарантированный монтаж свай на любую глубину с большой точностью по вертикали. Средства механизации применяют обычно для свайных столбов с большим диаметром или на большой площади фундамента – там, где придется вкручивать очень много свай. Также компактность оборудования способствует организации работ на небольших участках или на площадях с ограниченным пространством. Усилить свайный фундамент, построенный любым способом, можно при помощи бетонного армированного ростверка.

Подготовка к заливке скважин бетоном

Перед проведением расчетов размеров свай, глубины их вкручивания и других необходимых параметров участок следует обследовать на предмет характеристик почвы. Обычно это делает геодезическая местная организация, которая должна дать письменное заключение о результатах исследований. Для небольшого садового или дачного домика рассчитать параметры свайно-винтового фундамента можно и без привлечения специалистов, но с учетом следующих параметров строения:

1. Общая масса кровли, крыши и строительных элементов дома – стен перекрытий. перегородок;
2. Общий вес всех слоев изоляции – утеплителей, гидроизоляции, кровельных материалов, звукоизоляции;

Бетонный раствор внутри опоры

Любой монтаж фундамента на винтовых сваях – то точный расчет, и провести вычисления по общему количеству и диаметру винтовых свай можно на сайте любого производителя – для этого необходимо знать несущую нагрузку конкретного изделия. Свая средней длины, имеющая Ø лопасти 30 см, выдерживает весовую нагрузку ≈ 3,50 тонны. То есть, для свайно-винтового фундамента дома весом около 5 тонн понадобится вкрутить 14 единиц изделий. Если конструкция свайного основания предусматривает конкретное количество единиц, а расчеты показывают другой результат, то количество свай можно только увеличить, но не уменьшить.

Выравнивание свайных опор по уровню

Обвязка винтовых свай

Обвязку свай можно произвести брусом или швеллером. Но последний вариант малопригоден для небольших строительных площадок. Поэтому наиболее рационально в индивидуальном строительстве использовать брус.

Посадка бруса на резьбу

Прежде чем приступать к обвязке, необходимо обработать дерево антисептиком, а оголовки свай проложить пропитанный олифой рубероид. Учтите, что ширина бруса должна в два раза превышать диаметр сваи.

Далее работа производится в таком порядке:

• балки размечаются, в местах стыков производится распил (у одного элемента отпиливается верхняя, у другого – нижняя часть) В углах брусья соединяются методом «шип-паз»;
• подготовленные части обвязки укладываются на оголовки свай;
• к оголовкам свай обвязка крепится при помощи анкерных болтов. Деревянные элементы в местах стыков крепятся саморезами.

Углы ростверка можно дополнительно скрепить стальным уголком, это значительно повысит прочность конструкции.

Какие преимущества у свай винтовых

Чтобы понять, насколько выгодно строить забор на винтовых сваях, предлагаем вернуться в недалёкое прошлое. Приходилось ли вам иметь дело с забором на обычных, пусть даже забетонированных столбах? Если нет, спросите мнение друзей или знакомых. Если да, вы и без нас знаете, как сильно начинают «играть» столбы при замерзании грунта и его оттаивании.

Зачастую подвижка опор выполняется неравномерно. Забор клонит в сторону, обшивка серьёзно деформируется. Результат давно известен – приходится делать ремонт.

И ещё немного информации. На столб из бетона диаметром до 25 см действует выталкивающая сила в 3-4 тонны. Это научный факт, доказанный учёными. А вот на винтовые сваи на забор выталкивающая сила не действует. Они легко входят в почву, не нарушают её целостности. Поэтому площадь сцепления с замёрзшим грунтом намного меньше.

У винтовых свай есть ряд преимуществ

Но давайте вернёмся к преимуществам. Одно из них мы уже назвали – это надёжность конструкции, на которую вообще не действуют заморозки. Вот ещё несколько достоинств винтовых свай:

• Простота установки. Во-первых, монтаж может производиться в любое время года – и знойным летом, и холодной зимой. Во-вторых, материал не нуждается в дополнительных земляных или бетонных работах.
• Высокая прочность. Каждый металлический элемент легко выдерживает нагрузку в несколько тонн.
• Надёжность, о которой говорилось выше. Без ремонта такие заборы могут простоять (внимание!) более 100 лет.
• Простота демонтажа. При необходимости, забор легко переносится в другое место.
• Универсальность. Допускается установка абсолютно на любом грунте – даже болотистом.
• Всесезонность. Мы уже говорили об этом, но хотим ещё раз акцентировать внимание на важном преимуществе. Глубокой осенью и зимой все бетонные работы замирают до наступления весны. А монтаж винтовых конструкций можно смело проводить в декабре-январе. Даже если участок засыпан снегом, достаточно убрать его перед началом монтажа – и можно приступать к работе.

Заманчиво, не правда ли? Слишком уж сладко написано – возразят простые пользователи. И будут частично правы. Ведь недостатки у винтовых свай тоже есть, но они совсем незначительны. Можно отметить лишь один минус – относительно высокую стоимость установки, если за дело берётся специальная техника. Устранить этот недостаток легко – достаточно сделать все работы вручную, не привлекая сторонних специалистов.

Выбор и расчет параметров

Свайные стержни представляют собой опорные точки для размеренного переноса усилий от надземной части строения к стабильным слоям грунта. Размеры, конструкцию, материал и диаметр определяют после сбора нагрузок и проведения расчета.

Нахождение параметров при выборе стержней:

• расчет усилий от нагрузки дома и сравнение с несущей характеристикой грунта;
• нахождение сопротивления слоя на изгиб, кручение и продавливание;
• вычисление осадки свайного элемента с учетом допустимого диаметра ствола;
• нахождение расчетного отклонения стержня за счет сдвигающих усилий.

Разновидности свай

Расширенный проект свайного фундамента включает план с указанием, где и как закрутить винтовую сваю своими руками. Приводятся расстояния между опорами, вертикальные отметки и глубина заложения.

Экономии достигают за счет выбора оптимального вида материала для сваи и ростверка.

Элементы из дерева ставят для легких сооружений, например, сараев, бань, хозпостроек при этом армирование не выполняют. Для стержней из железобетона берут бетон не ниже В20.

Расчетом определяют вид свай: забивные, закручивающиеся или буроинъекционные.

Расчёт стоимости свайного фундамента

Для того чтобы произвести расчёт стоимости фундамента, возьмем проект здания площадью 10 на 15 метров. Скажем, закрутка свай будет производиться у такого дома с шагом в 2,5 метра. В этом случае нам понадобится 20 свай при стандартном диаметре 10,8 см.

Таблица расчёта стоимости свайного фундамента

Теперь выполним расчёт его несущей способности. При квадратной площади в 150 кв. м и удельном весе в 350 кг/м., он будет весить 52500 кг, то есть 52,5 тонны. Учитывая количество свай, расчёт несущей способности выполним приблизительный, так как, учитывая отзывы, сваи выдерживают около 5 тонн нагрузки на каждую. Тогда 20х5=100 тонн – это максимальная нагрузка веса нашего строения на фундамент.

Таким образом, исходя из рыночных цен на сваи, а сегодня они стоят около 1700 рублей, нам понадобится 34 тысячи рублей. Помимо этого, приобретем оголовки по 220 рублей. Итог – 34000+(220х20)=38400 рублей. Также, расчёт необходимо производить для дополнительных материалов, например: рубероида, антисептика, бетона.

Их расчёт не так сложен, а решение, какую компанию лучше выбрать, принимать вам. Если сравнить среднюю стоимость ленточного, столбчатого и свайного фундамента, то их цена заметно различается.

Таблица несущей способности винтовых свай

Расчёт за ленточный фундамент дома 10 на 15 метров приблизительно составит 120 тысяч рублей, исходя из того, что кубический метр бетона стоит 2000 рублей. Выводы делайте сами. Обязательно просмотрите отзывы, советы и дополнительные рекомендации, которые помогут вам в качественном исполнении работ.

На сегодняшний день отзывы имеют огромное значение, особенно отзывы знакомых и родных, имеющих такое жилье или дачу. Вероятно, они уже сталкивались со всеми преимуществами и недостатками таких строений, они поделятся опытом постройки, возможно, посоветуют наиболее востребованных специалистов для строительства и помогут самостоятельно выполнить расчёт фундамента для вашего будущего дома.

Установка винтовых свай вручную

Фундамент из винтовых свай наиболее востребован в загородном строительстве. Сложный рельеф местности, проблемные грунты, близость коммуникаций и построек не являются факторами, препятствующими выбору свайно-винтового основания будущего дома. Компания «ЗВС-РФ» занимается производством и установкой винтовых свай вручную в Москве и Московской области.

Преимущества ручного метода

Винтовые сваи — современный экономичный вариант фундамента для относительно небольших и легких построек. Монтаж опорных элементов может быть проведен на любых, даже слабых грунтах, в любое время года. Установка свай выполняется ручным и механическим способом.

Ручной метод применим в ситуациях, когда использование специальной техники нежелательно или недоступно по тем или иным причинам. Основные примеры: обжитый участок с имеющимися строениями, сложности с проездом техники, наличие коммуникаций и посадок, которые нельзя тревожить. Устанавливать винтовые сваи вручную также целесообразнее при небольшой площади объекта, когда требуется небольшое количество опорных элементов.

Этапы установки

Надежность и долговечность свайно-винтового фундамента обеспечивается не только качеством строительных материалов, но и соблюдением технологии монтажных работ. Установка винтовых свай выполняется в несколько пошаговых этапов:

1. Оценка грунта, разработка проекта, расчет количества и размера свай, а также их типа — с литым или сварным наконечником.
2. Разметка объекта застройки.
3. Установка свай с соблюдением глубины и точности вертикального закручивания.
4. Бетонирование, подгонка опор по высоте, обвязка профильной трубой или швеллером.

В процессе ручного монтажа каждой сваи принимают участие 3 человека. Один контролирует правильность выполняемых работ, другие — вкручивают опору вручную. В зависимости от типа грунта, установка одной опоры может занимать от 5 до 60 минут.

Наши предложения

Компания «ЗВС-РФ» предлагает профессиональный монтаж винтовых свай вручную и механическим способом. Работы по установке фундамента составят 1-2 дня. Мы применяем прогрессивные технологии монтажа, гарантируя высокое качество и долговечность вашего будущего основания дома.

Наша компания соблюдает все технологии и стандарты при производстве винтовых свай в соответствии с ГОСТ. Заказывая у нас услуги под ключ, мы доставим сваи до объекта заказчика, разработаем проект и выполним монтаж фундамента по доступным ценам.

Нюансы технологии установки

Изначально необходимо привлечь специалистов для создания схемы свайного поля способом технического анализа, с применением строительной разметки (разметить шаг).

И хотя цена за такие услуги может быть достаточно высокой, но цена ошибки при составлении схемы поля еще больше, поэтому для технического анализа всегда необходимо обращаться к специалистам.

Если производить строительные работы для дома зимой, то производить надо правильно.

Основные шаги

Как только схема свайного поля будет получена, следующий шаг будет заключаться на точном выполнении данных действий:

• следует отмерить размер между угловыми сваями ориентируясь на одной точке. Такой способ заключается в том, что нужно сложить размеры в линии и затем отложить сумму от единственной точки. Этот способ позволяет с легкостью уменьшить вероятность погрешности в 45% случаев;
• следующий шаг — стыковка сваи. Ориентируясь на описанный выше способ, необходимо в отмеченную заранее точку вставить сваю строго вертикально;
• следующий шаг заключается в том, что в отмеченное отверстие необходимо вставить лом, или при его неимении пруток, с диаметром 30 миллиметров. После этого необходимо надеть на лом, или же пруток, трубы с длинною в 2500 миллиметров;
• далее необходимо, чтобы один человек удерживал сваю строго в вертикальном положении, второй же должен выполнять круговые движения непосредственно вокруг ствола сваи.

Этот ручной способ имеет скорость вворачивания удерживаемой сваи в грунте равняющийся 192 миллиметрам за 1 оборот вокруг нее (имеется полный оборот). При этом на вворачивание одной сваи, используя такой способ, может уйти от 5 до 15 минут, в зависимости от плотности грунта.

Впрочем, работать может и несколько человек. Например, одновременно вращая двойную ручку вдвоем, или сменяя друг друга.

Способ для деревянных сооружений

Описываемый выше способ приемлем, когда создается фундамент для кирпичных зданий и других тяжелых зданий. Способ, где фундамент создается для деревянных построек, следующий. Первый шаг заключается в том, что производится разметка участка под устанавливаемые сваи.

Разметку необходимо делать под всеми несущими стенами и, кроме того, углами. Разметку следует делать, используя веревку или колышки.

Второй шаг это непосредственно завинчивание свай.

Далее следует закрепить так называемый магнитный уровень, и через каждые произведенные два или три витка делать проверку вертикальности. Все сваи необходимо закручивать строго под один уровень, оставляя при этом запас в 10 – 15 сантиметров, которые, если нужно, потом можно будет с легкостью обрезать болгаркой.

Далее следует проверить горизонтальность (обычно используется лазерный ротационный нивелир) и произвести заливку бетоном. Для этого в полость сваи необходимо залить раствор (наиболее приемлемый вариант — М500, подходящий под любой фундамент).

Данный раствор защитит от коррозии хрупкую для внешних условий полость трубы. Это, также, косвенно увеличит длительность эксплуатации в целом. Последний шаг — приварка оголовка сварочным аппаратом, с предварительной проверке горизонтальности, а также монтаж ростверка и обвязка.

Как монтировать винтовые сваи своими руками?

Для обеспечения успешного строительства выполняются подготовительные этапы:

• расчет количества свай исходя из периметра строения;
• при помощи колышек отмечается место для установки конструкции;
• очищение территории от крупного мусора, камней, выкорчевывание деревьев с корнями, удаление пеньков и кустарников;
• с помощью геологических и топографических компаний определяется расположение подземных вод, состав почвы и глубина ее промерзания.

Для грунта, который обладает обильным насыщением влаги, используются элементы с большим размером лопастей. Винтовые трубы устанавливаются на глубину не менее 2 метров от линии промерзания и протекания грунтовых вод.

Винтовые сваи предполагают использование дополнительных приспособлений, к примеру, лопат и сварочного аппарата.

Для выполнения подсчета количества винтовых конструктивных элементов следует придерживаться определенного расстояния между опорами:

• для зданий из деревянных балок — не более 3 м;
• не более 2 м для домов из легкого камня (пеноблока, шлакоблока);
• при формировании фундамента для ограждений – до 3,5 м.

После выполнения подготовительных работ начинается главный этап установки.

Начинать монтаж следует с разметки территории согласно проекту. Колья нужно вбивать с небольшим превышением плановых размеров фундамента, заметить прямоугольники по диагонали, удостовериться, что разметка выполнена корректно.

Обозначьте места монтажа опор вбитыми колышками. Ориентируйтесь на натянутую бечеву. Можете сделать небольшие приямки, глубиной до полуметра.

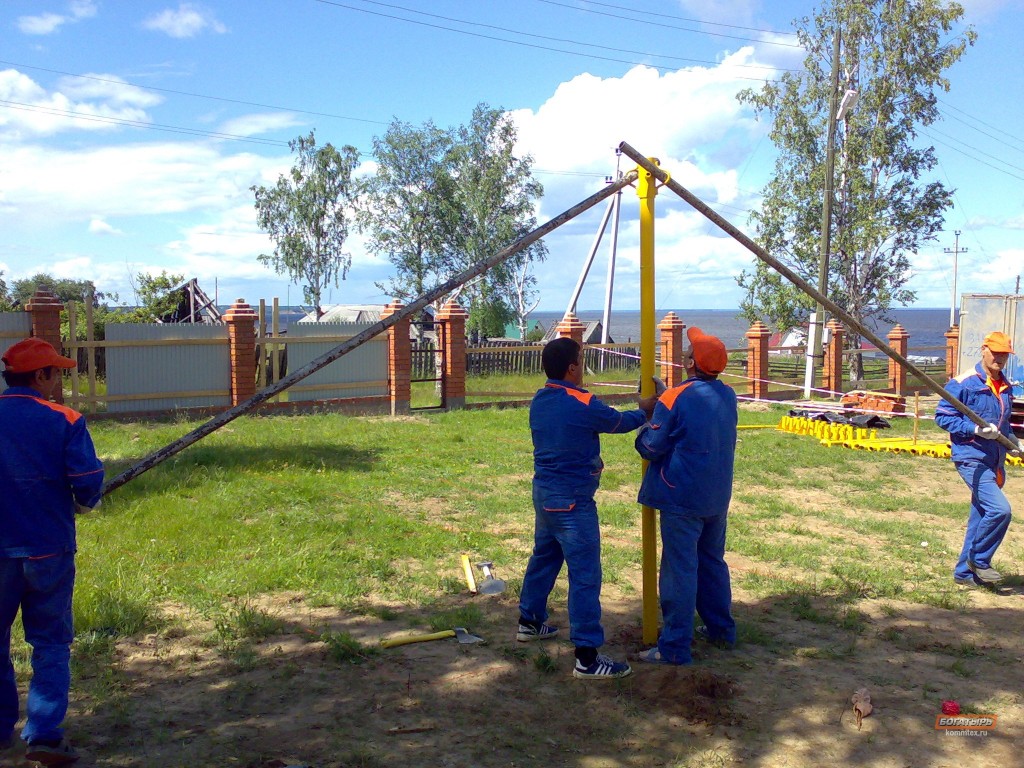

Для качественной установки опор потребуется три человека. В верхней части винтовой сваи имеется технологическое отверстие, в него вставляется рычаг. Закручивая винтовую сваю, обязательно проверяйте уровнем вертикаль. Отклонения не допускаются, ведь это может вызвать разрушение дома.

Выровняйте сваи по горизонтальному уровню, отрезав лишнее при помощи болгарки. Полости свай залейте бетоном или засыпьте цементно-песчаной смесью для увеличения срока эксплуатации.

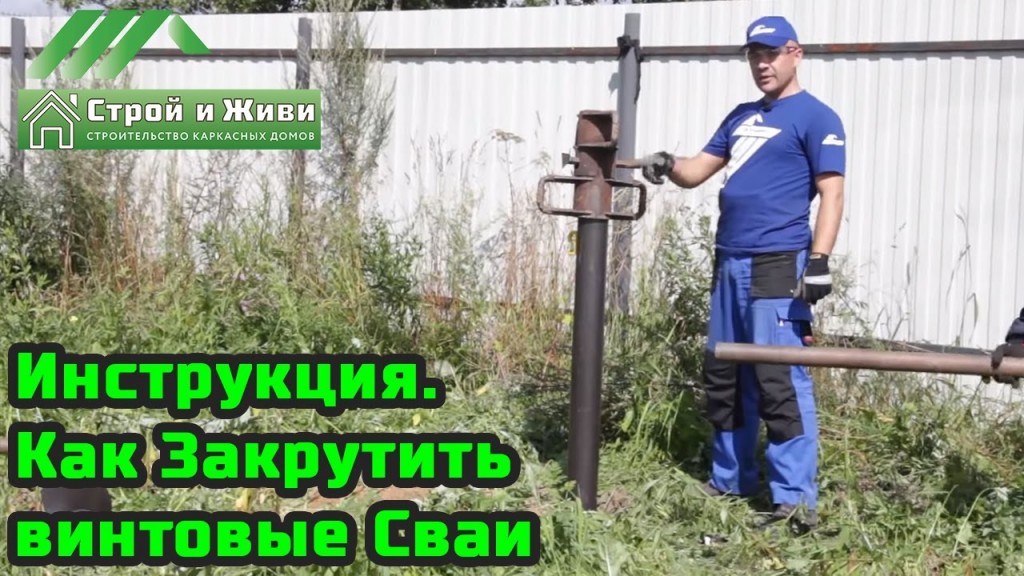

Как закрутить винтовую сваю своими руками — на эту тему в интернете есть куча роликов, с

Популярные производители

Рассмотрим несколько компаний, которые производят, реализуют, устанавливают винтовые сваи и получили хорошие отзывы от покупателей.

Скру Пайлз

ООО «Завод винтовых свай «Скру Пайлз» начало свою деятельность в 2011 году. Завод охватил значительную долю российского рынка по изготовлению и строительству свайных фундаментов. Имеет собственную производственную базу с новейшим оборудованием. Есть служба доставки материалов.

Мастера выполняют установку под ключ оград на винтовых опорах:

• из штакетника;
• доски;
• профлиста, евроштакетника;
• сетки-рабицы;
• кованых секций.

Россваи

Завод производит разные типы свай и комплектующих, которые требуются для возведения свайно-винтовых фундаментов. Для изготовления используется металл российских поставщиков.

Команда мастеров выполняет:

• установку основания любой сложности;
• ремонт поврежденных участков;
• монтаж разных типов заборов;
• строительство причалов, рекламных щитов, подпорных стен.

Представительства завода есть в крупнейших городах России.

Тимерлайн

Компания основана в 2012 году. С этого периода команда предприятия установила под ключ больше 3000 свайно-винтовых фундаментов. Имеет собственную производственную линию и станки ЧПУ. Вся продукция сертифицирована в Росреестре.

Сырье – сталь СТ-20 со сроком эксплуатации до 80 лет.

Несущая способность одной винтовой стойки – до 50 т. Лопасти привариваются полуавтоматом, так что шов получается ровным и прочным.

Важная особенность продукции – двухкомпонентная антикоррозионная обработка для предотвращения на поверхности царапин.

Фундэкс

Холдинг из 64 филиалов по крупным регионам страны с собственными производственными линиями. Опыт работы более 15 лет.

Изделия от компании «Фундэкс» – оптимальное решение для малоэтажного строительства и возведения заборов.

Имеется проектный департамент, специалисты которого помогут составить схему будущей конструкции, рассчитать расход материалов, составить смету.

Работы по установке проводятся в любое время, независимо от типа грунта. Срок монтажа на небольших площадках – 1 день.

Продукция имеет трехкомпонентное антикоррозийное покрытие. При завинчивании сохраняется целостность грунта. Срок службы достигает 200 лет.

Расчёт плана буронабивного свайного фундамента

Для того чтобы фундамент на сваях был надёжным и долговечным необходимо рассчитать количество устанавливаемых опор, поскольку именно они будут принимать на себя всю несущую нагрузку будущего здания.

Чертёж с размерами и план расчета буронабивного фундамента Чтобы выполнить корректный расчёт буронабивного фундамента необходимо учитывать и использовать следующие данные.

1. Общий вес будущего строения или суммарную массу всех элементов, в том числе:
   • стен, перегородок, пола, перекрытий;

   покрытия кровли, стропильная система, утепления;

2. максимальную снеговую нагрузку;
3. временные полезные нагрузки.

Данный показатель рассчитываем, пользуясь проектом здания, справочной информацией об удельном весе материалов, а также коэффициентами надёжности согласно действующим строительным нормативам.

План и чертёж фундамента на буронабивных сваях

4. Несущая способность сваи, которая зависит:
   • типа грунта, в частности, от показателя его воздействия на боковую поверхность опоры и её основание;

   планируемого диаметра;

5. величины заглубления основания;
6. материалов для изготовления, в том числе: конструкции самой сваи;
7. марки цемента;
8. толщины армирующих элементов.

Для вычисления данного показателя необходимо произвести исследование грунта на месте застройки, а также использовать строительные нормативы и коэффициенты сопротивления из справочной литературы.

Каркас для армирования столбов фундамента

9. Общая длина стен строения, которые должны располагаться на ленточном фундаменте. Исходя из полученных показателей, высчитаем нагрузку на один погонный метр фундамента и максимально допустимое расстояние между опорами данного диаметра. В некоторых случаях после проведения предварительных расчётов количества точек нагрузки, целесообразно произвести оптимизацию, чтобы получить расстояние между опорами кратное длине стен дома или сократить их общее количество.

   Это возможно выполнить путём увеличения диаметра сваи либо использования при строительстве более прочный цемент.

Надо отметить, что расчёт фундамента требует максимальной точности и внимательности, поскольку от этого зависит надёжность и долговечность будущей постройки, поэтому оптимальным вариантом будет обращение к соответствующим специалистам.

Нужна ли гидроизоляция и теплоизоляция фундамента из винтовых свай?

Теплоизоляция винтовых свай

Если вы делаете постройку без коммуникаций в цоколе и постройка не предназначена для проживания в зимний период, то теплоизоляция фундамента вам не особо нужна.

Когда речь идёт о строительстве дома постоянного проживания или вы планируете использовать дом также и в холодное время года, то вам утепление цоколя вам крайне необходимо, чтобы не допустить промерзание коммуникаций подвода воды. Утепления цоколя дома на винтовых сваях позволит сделать ваш дом гораздо теплее и полы в доме будут теплее. Декоративное прикрытие винтовых свай фундамента делает дизайн дома более законченным. Способов утепления цоколя тут может быть множество. Как один из примеров такого утепления можно использовать экструдированный пенополистирол 50 мм + минвату 50 мм + 9мм плоский шифер.

Теплоизоляция винтового фундамента

Гидроизоляция свайно-винтового фундамента

Сам по себе такой фундамент обеспечивает изоляцию дома от контакта с влагой в грунте, но при использовании обвязки из бруса нужно его обработать антисептиком в сухую погоду, а при установки бетонной обвязки поверх неё установить слой гидроизоляции.

Обвязка винтового фундамента деревянной балкой

Перед установкой сваи надо обработать водоотталкивающим составом, которым не разрушился при вкручивании сваи в грунт – это поможет существенно увеличить срок службы такого фундамента. Бетонирование винтовых сваи – это то же метод повышения гидроизоляции, так как предотвращает попаданием влаги вовнутрь свай. Для дополнительной защиты винтовых свай применяется метод горячего или холодного цинкования, либо установка термоусадочных рукавов.

Соблюдение технологии монтажа

В процессе проведения работ установка каждого свайного элемента должна производиться строго вертикально и наиболее точно. Если были обнаружены непредвиденные препятствия, которые не позволяют установить элемент (это может быть скальная порода или камни), рекомендуется установить сваю на место, которое наиболее подходит, однако зона установки не должна оказаться дальше трех лопастных диаметров от первоначальной точки. Совершенно недопустимо подгонять по горизонтальному уровню сваю, которая была уже установлена. Конечная высота должна быть обеспечена методом наваривания отрезка трубы, который обладает соответствующим размером.

Указанные меры направлены на обеспечение надежности положения свай после завинчивания. Заглублять сваю нужно до тех пор, пока не удастся достигнуть опорного грунтового слоя, глубина не должна оказаться меньше линии промерзания грунта. Это станет обеспечивать надежную фиксацию и неподвижность сваи при воздействиях на стены, которые могут возникнуть из-за пучения почвы. Для того чтобы предотвратить такие воздействия, необходимо правильно выбрать высоту цоколя в зависимости от разновидности сооружения.

Заключительные работы

После установки всех элементов свайного поля необходимо провести следующие работы:

1. Вынесите проектную отметку уровнем на каждую сваю, отметьте маркером.
2. Обведите отметку маркером по окружности тела. Для этого воспользуйтесь плотной бумагой.
3. Отрезайте лишнее угловой шлифовальной машинкой строго по отметке. Если остались неровности и заусенцы по верху — отшлифуйте.
4. Подготовьте воронку, цементный раствор или бетон на мелкой фракции щебня, залейте полости свай до уровня ниже головы на 20 сантиметров. По мере заливки уплотняйте бетон арматурой.
5. После схватывания бетона, смонтируйте оголовки и приварите к телу свай. Если проектом предусмотрена верхняя обвязка швеллером — оголовки не нужны.

   Обрезка головы до проектной отметки.

Несколько заключительных советов:

• Если в грунте попалось препятствие, а низ сваи остаётся в зоне промерзания или грунтовых водах, необходимо извлечь камень или добавить на небольшом расстоянии по оси ещё два элемента. Это позволит сократить нагрузку на сваю. Если она является опорной для внутренней оси, то простое смещение сваи вызовет необходимость изменения положения остальных свай внутренней оси и проекта дома в целом.
• Несущую способность свай можно определить по величине крутящего момента прибором, определяющим усилие при повороте.
• После бетонирования полости, засыпьте до верха головы сухой цементно-песчаной смесью, она возьмёт на себя остатки влаги при отвердевании бетона.
• Зачищайте швы от шлака, покрывайте антикоррозийными составами.

Статья по теме: Ленточный фундамент

Установка винтовых свай своими руками. Подготовительные работы

Для установки крепкого долговечного фундамента следует провести предварительную подготовку. Она состоит из нескольких этапов:

1. Изучение грунта на строительной площадке.
2. Расчет веса готового дома.
3. Подбор оптимальных свай. Произведение расчета их количества с учетом 2-х предыдущих пунктов.

Анализ грунта

Тип грунта напрямую влияет на технологию установки свай и строительства фундамента. Земельными исследовательскими работами занимаются специализированные компании. На основе полученного отчета можно судить о глубине промерзания почвы, ее количественном и качественном составе, глубине залегания водоносного слоя.

При устойчивом грунте можно проводить завинчивание свай, длина которых составляет 2,5 м. Если строительная площадка расположена на сложном рельефе, потребуются сваи разного размера с учетом перепада высоты.

Неустойчивый верхний слой почвы требует установки свай такой длины, которая бы позволяла достичь слоя плотного грунта (глина, песок). В этом случае несущий элемент будет прочно закреплен в почве и станет надежной опорой для здания. Для уточнения глубины этого слоя часто проводят пробное бурение. По частичкам, оставшимся на лопастях, можно определить тип слоя.

Для измерения длины к веревке привязывают небольшой груз и опускают в отверстие до тех пор, пока он не достанет до дна. На веревке делают отметку и после вынимания груза измеряют длину до отметки. Использовать сваи нужно на 0,5 м длиннее, чем это необходимо по расчетам.

При строительстве в сейсмических зонах углубление должно доходить до 4,5 м.

Расчет массы дома

Точную массу дома определить не удастся, т.к. здесь имеет значение и вес всей мебели. Однако, показатель можно максимально приблизить к истинному. Для этого следует учитывать вес следующих элементов:

• все строительные материалы, которые используются для возведения дома:
• мебель, бытовая техника;
• сантехника (ванна, унитаз, бассейн с водой);
• массу людей, которые будут находиться в помещении;
• пласт снега, который будет лежать зимой на крыше (примерные данные можно взять из специализированной карты по регионам).

Расчеты. Длина, диаметр, количество свай

Чтобы рассчитать количество необходимых труб, нужно учитывать несколько характеристик:

• проект застройки;
• размеры дома;
• материал для строительства.

Если в регионе строительства отмечаются сильные ветра, опоры следует располагать с меньшим шагом (не 3 м, а 2,5 м).

Формула, применяемая для расчета, следующая: сумму всех возможных нагрузок следует разделить на показатель несущей нагрузки 1 сваи.

Правила размещения свай. Разметка на местности

В первую очередь расположение наносят на бумагу. Делают это согласно проектным документам:

1. Площадь основания дома делят на прямоугольники.
2. Опоры обязательно должны присутствовать на каждом углу и в середине несущих стен.
3. Оставшееся расстояние между опорами делят на равные промежутки. При этом важно учитывать допустимый шаг с учетом особенностей строительства.
4. При наличии в доме камина или колонны, в этом месте также устанавливают опору.

После создания проекта свайного фундамента, следует переходить к разметке на местности. В те места, где будут ставить опоры, размещают деревянные брусья (нижний коней лучше заострить). Между этими кольями по периметру и диагоналям будущего фундамента следует протянуть веревки. Место расположение опор должно строго соответствовать проекту.
