Расположение и расчет арматуры в ленточном фундаменте

Подготовительные работы

Будем считать, что вы уже разобрались с тем, сколько арматуры надо на фундамент, купили требуемое количество метров этого материала. Нам также понадобится вязальная проволока, метраж которой рассчитывается исходя из количества сопряжений арматуры. Это значение нужно умножить на 0,3 м (именно столько проволоки необходимо на одно соединение). Если известно, что по арматурному каркасу во время заливки бетона не будут ходить, то вместо проволоки можно использовать пластиковые хомуты (такие, которые применяют при связывании кабелей). А для скручивания проволоки необходимо приобрести специальный крюк для вязки арматуры – копеечный инструмент, который существенно облегчит работу.

В чем преимущества сварки арматуры

Несмотря на главный недостаток сварки арматуры, многие все-таки прибегают к этому способу соединения.

При соблюдении правильной технологии, сварка арматуры для фундамента имеет ряд неоспоримых преимуществ, а именно:

• Создаётся надежное и полностью неразъёмное соединение;
• Повышаются ударопрочные характеристики металлоконструкции;
• Сварные изделия практически не поддаются деформации в процессе эксплуатации;
• Конструкция обладает максимально возможной температурной стойкостью;
• Металлоконструкции отлично сохраняют свою форму долгий период.

К недостаткам сварки арматуры в строительстве можно отнести то, что это довольно дорогостоящий способ создания неразъёмных соединений. Зачастую на стройке нет электричества, поэтому для сварки арматуры приходится использовать генераторы, что существенно увеличивает стоимость строительства.

Так же, как было упомянуто выше, при несоблюдении правил и технологии сварки арматуры, соединение может получиться непрочным, что приведёт к его деформации со временем. Чтобы варить арматуру нужно иметь опыт и знания, поэтому не каждый сварщик способен на 100% справиться с этой задачей.

Способы соединения армирующих элементов

При помощи арматуры, состоящей из металлических прутков, в фундаменте формируется силовой каркас, который по своей геометрии напоминает клетку. Такая армирующая клетка, как правило, состоит минимум из двух горизонтальных слоев, включающих в себя как горизонтальные, так и вертикальные перемычки.

Чтобы армирующий каркас, состоящий из отдельных металлических прутков, обладал требуемой надежностью, необходимо правильно соединить все его элементы. Если их не зафиксировать соответствующим образом, то вся армирующая конструкция может подвергнуться деформации под воздействием массы заливаемого бетона или из-за нагрузок, воздействующих на всю строительную систему.

Пистолет для вязки арматуры

Вязание арматуры необходимо выполнять и в местах пересечения металлических прутков, а также в тех участках, где они пересекают друг друга по своей длине.

Вязка арматуры для фундамента может выполняться несколькими способами. Выбор конкретного из этих вариантов зависит от требуемой надежности арматурного каркаса и условий для его создания.

Способы вязки арматуры

Существует два способа фиксации арматурных прутков: ручной и автоматизированный.

При ручном методе используются четыре вида инструментов:

• Пассатижи;
• Крючок (простой и реверсивный);
• Шуруповерт с насадкой.

Пользоваться пассатижами не очень удобно. Поэтому их применяют редко и только для сборки небольших каркасов. Крючком пользуются чаще. Это простое приспособление при известной сноровке помогает быстро соединять стальные стержни.

Существует усовершенствованная модификация простого крючка (реверсивный). Ее основа — винт, который вращается при вытягивании рукоятки назад.

Объединив крючок с шуруповертом, домашние умельцы создали еще одно удобное приспособление для фиксации стальных прутков в каркасе.

Автоматизированную вязку выполняют так называемым пистолетом. Это довольно сложное и дорогое устройство, применяемое на крупных объектах. Производительность его такова, что завязывание одного узла происходит за 1 секунду.

Устройство снабжено отсеком, в котором установлена бобина с проволокой. Рабочий орган пистолета подает ее к арматуре и связывает в узел.

Схема армирования

Расположение арматуры в ленточном фундаменте в поперечном сечении представляет собой прямоугольник. И этому есть простое объяснение: такая схема работает лучше всего.

Армирование ленточного фундамента при высоте ленты не более 60-70 см

На ленточный фундамент действуют две основные силы: снизу при морозе давят силы пучения, сверху — нагрузка от дома. Середина ленты при этом почти не нагружается. Чтобы компенсировать действие этих двух сил обычно делают два пояса рабочей арматуры: сверху и снизу. Для мелко- и средне- заглубленных фундаментов (глубиной до 100 см) этого достаточно. Для лент глубокого заложения требуется уже 3 пояса: слишком большая высота требует усиления.

Для большинства ленточных фундаментов армирование выглядит именно так

Чтобы рабочая арматура находилась в нужном месте, ее определенным образом закрепляют. И делают это при помощи более тонких стальных прутьев. Они в работе не участвуют, только удерживают рабочую арматуру в определенном положении — создают конструкцию, потому и называется этот тип арматуры конструкционным.

Для ускорения работы при вязке арматурного пояса используют хомуты

Как видно на схеме армирования ленточного фундамента, продольные прутки арматуры (рабочие) перевязываются горизонтальными и вертикальными подпорками. Часто их делают в виде замкнутого контура — хомута. С ними работать проще и быстрее, а конструкция получается более надежной. Для ленточного фундамента используют два типа прутка. Для продольных, которые несут основную нагрузку, требуется класс АII или AIII. Причем профиль — обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую первого класса АI, толщиной 6-8 мм.

В последнее время появилась на рынке стеклопластиковая арматура. По заверениям производителей она имеет лучшие прочностные характеристики и более долговечна. Но использовать ее в фундаментах жилых зданий многие проектировщики не рекомендуют. По нормативам это должен быть железобетон. Характеристики этого материала давно известны и просчитаны, разработаны специальные профили арматуры, которые способствуют тому, что металл и бетон соединяются в единую монолитную конструкцию.

Классы арматуры и ее диаметры

Как поведет себя бетон в паре со стеклопластиком, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам — все это неизвестно и не изучено. Если хотите экспериментировать — пожалуйста, используйте стекловолокно. Нет — берите железную арматуру.

Процесс вязки арматуры для ленточного фундамента

Берем вязальную проволоку в руку, желательно взять небольшой пучок, сгибаем пополам, в другой руке держим вязальный крючок или подходящий инструмент, выбираем 2-3 проволочки из нашего пучка и вяжем как показано на рисунке.

1. Заводим сложенную проволоку пополам под перекрестье арматуры
2. Захватываем петлю крюком, одной рукой держим “усики” проволоки, другой подтягиваем петлю примерно на половину согнутой проволоки.
3. Закручиваем по часовой стрелке, так чтобы под закрутку крюка попали и “усики” и петля проволоки.
4. Не стоит усердствовать с закруткой, определенным показателем будет служить жесткость двух прутов арматуры, она не должна гулять друг с другом. Если перетянуть, то проволока может лопнуть и придется начинать заново, обычно хватает 3-4 оборота.

Не стоит сразу начинать вязать на “чистую”, необходимо потренироваться на отдельных элементах, которые не войдут в конструкцию фундамента. Надо понимать, что к данному процессу нужен строгий подход, ведь от обвязки будет зависеть и вся жесткость конструкции. Надеемся, что данная статья была полезна.

Другие способы соединения арматуры

Для соединения каркаса в ленточном фундаменте используют и другие способы помимо вязки. Это хомуты из пластика, которые ранее упоминались, а также сварка. Их использование имеет ряд преимуществ, но многие предпочитают обычную проволоку. И этому есть причина.

Хомуты из пластика — удобный и простой способ соединения конструкции. Он быстро закрепляется, не требует инструментов и не уступает в надежности после затвердевания бетона. Но у него есть недостатки:

• цена;
• слабость соединения до заливки бетоном;
• неустойчивость к температурам.

Такое соединение дорогостоящее, а его надежность сомнительна до заливки бетоном. При небольших нагрузках арматуру может попросту повести, испортив всю работу до этого. Низкие температуры для хомута губительны, надежность соединений падает при небольших морозах. Поэтому его лучше использовать для быстрых и простых конструкций.

Нужно ли вязать арматуру в фундаменте, когда есть сварка? Это надежное соединение, которое требует лишь опыта и сварочного аппарата. Оно обеспечивает хорошее крепление каркаса и требует минимум средств при самостоятельной работе.

Но недостаток этого способа — потеря прочности арматуры. Металл при тепловом воздействии теряет свои свойства, что особенно влияет на его устойчивость к низким температурам. Поэтому готовая конструкция может попросту лопнуть при первых морозах. Да и времени уходит на него много. Поэтому в вопросе «вязать или варить арматуру» многие предпочитают именно первый вариант.

Как самостоятельно изготовить крючок

Лучше всего приспособление купить в специализированном магазине, но сделать это не всегда возможно. Особенно большие проблемы возникают у жителей отдаленных деревень, им приходится несколько часов добираться в одну сторону, и то при условии, что грунтовые дороги находятся в проезжем состоянии. Выход есть – крючок можно сделать самостоятельно в течение всего одного часа.

Схема крючка Понадобится кусок проволоки диаметром примерно 6 мм и длиной ≈ 20 см.

Проволока для крючка

Небольшой отрезок бруска с отверстием для ручки и две шайбочки. Отверстие должно примерно на 0,5 мм превышать диаметр проволоки для гарантирования свободного вращения.

Брусок с отверстием

Шаг 1. Разметьте проволоку. Надо знать длину ручки (метку делайте с запасом 4–5 мм на шайбы и для свободного вращения), место первого изгиба, через 5 см место второго изгиба, и участок загиба под крючок.

Разметка

Катанка отлично гнется, что упрощает процесс изготовления, сталь при таких резких загибах дает трещину. Если нет катанки, то отжигайте стальную. Нагрейте ее до ярко-красного цвета и постепенно охлаждайте. За это время происходят изменения в кристаллах металла, цементит переходит в феррит, он становится мягким.

Шаг 2. На наждачном станке или болгаркой заточите острие крючка под конус.

Заточка конца проволоки

Это надо делать обязательно, в противном случае очень сложно вынуть инструмент после связывания арматуры. Но это потребуется много времени и усилий, а конусная форма решает все проблемы. Длина конуса примерно 3–4 см.

Заточенная проволока

Шаг 3. Вертикально зажмите заготовку в тисках, ударами тяжелого молотка начинайте гнуть. Острие крючка должно быть под углом примерно 80°. Не делайте большого загиба, это усложняет процесс вязки арматуры. При вынимании его приходится сильно наклонять, а это не всегда возможно и довольно неудобно.

Изгиб кончика проволоки Шаг 4. Согните проволоку под ручку. Для этого ее надо опять зажать в тисках и рукой надавливать в нужную сторону. Периодически контролируйте угол по предварительно нарисованному эскизу приспособления.

Предлагаем ознакомиться: Шлифовка стен из бруса внутри дома

Изгиб проволоки

Шаг 5. По нанесенной метке сделайте изгиб для возможности придания крючку вращения при закручивании.

Продолжение процесса гибки

Шаг 6. Вставьте в тиски готовое изделие и выровняйте его таким способом, чтобы все участки и колена располагались на одной линии.

Изогнутая заготовка крючка

Шаг 7. Приварите нижнюю упорную шайбу ручки. Она располагается у самого изгиба, выставьте ее перпендикулярно оси проволоки. Варите осторожно, правильно отрегулируйте силу тока, не прожигайте тонкий металл.

Упорная гайка

Шаг 8. Вставьте на место ручку и приварите вторую шайбу, она не допускает ее выпадения при работе. Здесь также надо сваривать аккуратно, деревянная ручка из-за перегрева может воспламениться.

Для уменьшения трения во время вращения крючка в ручке металлическую проволоку рекомендуется смазать солидолом или иной густой смазкой. Дополнительно дерево будет защищаться от процессов гниения. Если дерево во время сварки быстро загорается, то торцы рекомендуется замочить в воде, испорченные участки можно потом отрезать.

Шаг 9. Проверьте работоспособности крючка.

Готовый крючок

Если обнаружились проблемы, то их надо исправить.

1. Изделие плохо поворачивается вокруг ости. Регулировка делается изменением поворотного плеча. Чем оно больше – тем выше усилия закручивания проволоки, но работа немного усложняется. Рука должна двигаться с увеличенной амплитудой.
2. Крючок тяжело вынимается после затягивания проволоки. Может быть три причины: большой угол загиба, малый конус затачивания и шероховатая поверхность. Каждая из них легко ликвидируется, исправлять проблему надо до тех пор, пока работать крючком станет удобно.

Постарайтесь довести приспособление до идеального состояния, вам придется ним вязать очень много узлов. Расстояние между точками фиксации зависит от диметра арматуры, размеров клетки и конкретного назначения железобетонного изделия.

Ничего сложного в этой операции нет. Проделав ее несколько раз, вы быстро «набьете руку».

Мастера знают один маленький секрет, гарантирующий плотный контакт: немного не докрутив петлю, ее нужно потянуть на себя и только после этого довернуть до конца.

Схема вязки арматуры с помощью крючка

Работа с шуруповертом не имеет принципиальных отличий от вязки крючком. Преимущество заключается в более высокой скорости и меньшей трудоемкости. Используя шуруповерт, не забудьте выставить на минимум скорость вращения его патрона.

Электродрелью вязать арматуру не следует. Большая инерционность данного инструмента не позволяет точно определить момент завершения затяжки.

Способы соединения стальных стержней и основные виды узлов показаны на схеме ниже.

Указания по проектированию и изготовлению арматурных каркасов содержатся в двух нормативных документах. ГОСТ 10922-2012 оговаривает технические условия для вязаных и сварных соединений железобетонных конструкций. Свод правил СП 52-101-2003 регламентирует требования к проектированию каркасов.

На основе этих нормативов разработаны типовые схемы вязки арматуры под ленточный фундамент, размеры нахлестов, диаметры используемой арматуры и другие правила производства работ.

При стыковке стержней на прямых и угловых участках важное значение имеет длина нахлестов. СНиП устанавливает данный параметр в зависимости от диаметра рабочей арматуры (в миллиметрах):

• 300 мм для прутков диаметром 10 мм;
• 380 для 12 мм;
• 480 для 16 мм;
• 580 для 18 мм;
• 680 для 22 мм;
• 760 для 25 мм.

Выбор арматуры

Для строительных работ используется три типа арматуры:

• Арматура с гладкой поверхностью (А240), применяемая при армировании в вертикальной плоскости. Не рекомендуется для усиления плиты монолитного типа;
• Марка А300 (диаметр в пределах 10-12 мм). Поверхность прутков покрыта кольцевыми насечками;
• Марка А400. Прутки обладают серповидным профилем. Благодаря увеличенному рабочему диаметру лучше всего подходит для усиления плиты.

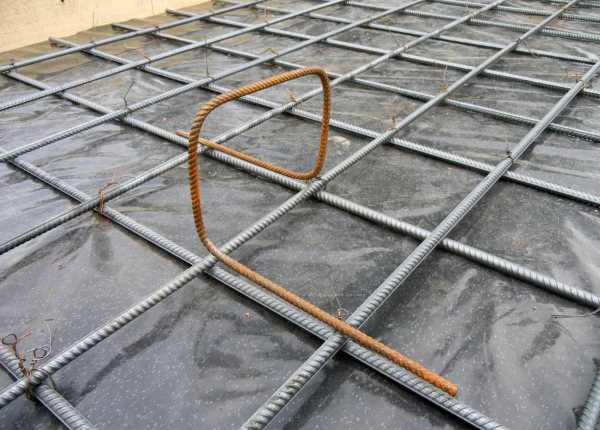

Перед армированием монолитного фундамента необходимо рассчитать оптимальную величину сечения прутков. Сетка арматуры состоит из двух слоев, элементы которых расположены под прямым углом по отношению друг к другу. Нижний и верхний ряд соединяются посредством вертикальных хомутов. Зная сечение бетонной плиты можно рассчитать величину сечения прутков армирующей сетки, проходящих в одном направлении: она должна составлять около 0,3% от общей площади монолитной плиты.

Если ширина одной из сторон фундамента менее 3 метров, минимальный диаметр одного прутка составляет 10 мм. Для более массивных плит зачастую достаточно использовать арматуру диаметром 12 мм. Максимальный диаметр прутка для плиты составляет 40 мм.

О расстоянии между элементами каркаса

Вычисление необходимого расстояния между элементами каркаса проводится согласно СНиП 52-01-2003:

1. Минимальный шаг между прутами арматуры зависит от ее сечения и диаметра наполнителя в бетоне (например, щебня или бутового камня), расположения и направления силовых элементов, способа уплотнения бетона. Он должен быть не менее сечения прутка, но и не более 25 мм.

2. Перед определением расстояние между арматурой в продольном направлении, определяем, назначение и геометрические размеры будущей бетонной отливки, но оно не должно быть меньше двойного сечения самой арматуры, но и не более 400 мм.

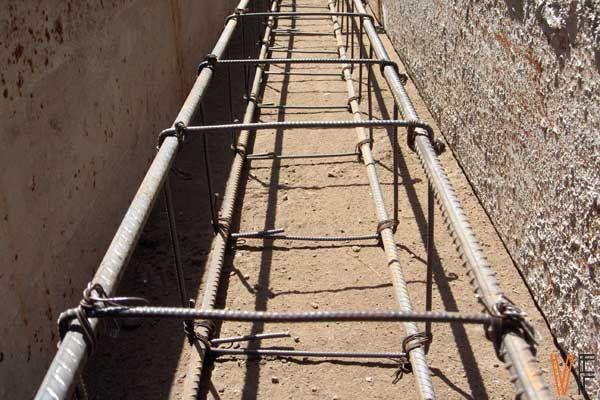

Армирующий каркас

3. Для поперечных элементов, фиксирующих горизонтальные слои, расстояние друг от друга должно быть больше половины высоты элемента, но и не более 300 мм.

4. Схемы армирования ленточного или монолитного плиточного фундамента должны предусматривать, чтобы арматура не касалась опалубки и не доходила до верхней и нижней поверхности отливки не менее 50 мм.

Как правильно рассчитать арматуру

Довольно кропотливый и требующий усидчивости этап устройства каркаса фундамента приходится на расчеты потребности основных материалов.

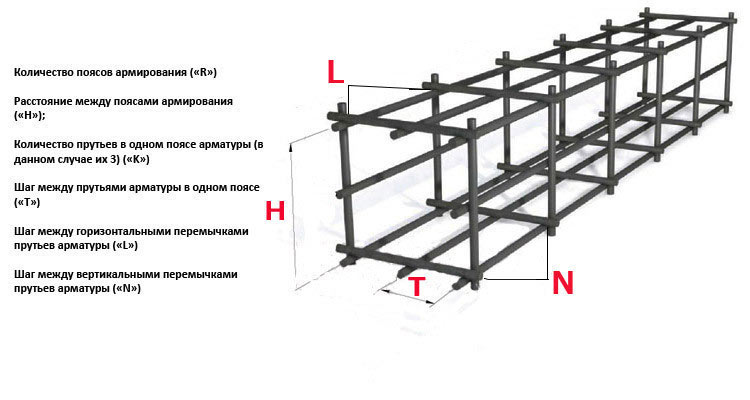

Исходными данными для расчета будут:

• периметр здания;
• ширина закладываемого фундамента;
• высота фундамента (от песчаной подушки до наивысшей точки);
• количество прутов горизонтального армирования;
• шаг для прутов вертикального армирования.

Вычислив периметр закладываемого основания с внутренними перемычками и отводками, получается общая длина горизонтального армирования. В зависимости от ширины основания вычисляется количество горизонтальных прутов. Как правило, минимальное количество горизонтальных прутов равняется 2.

В зависимости от высоты фундамента, возможна укладка нескольких ярусов горизонтальных прутов. Такое решение позволит повысить устойчивость каркаса и создать необходимую прочность.

Определив высоту фундамента, получается длина вертикального прута. Зная шаг расстановки вертикальных прутов, определяется количество вертикальных прутов на одну горизонтальную линию, как правило, при двух горизонтальных прутах устраивается два вертикальных.

Для большей прочности каркаса параллельные горизонтальные пруты связываются еще между собой горизонтальными перемычками. Полученная, таким образом, форма арматурного каркаса способна выдержать значительные нагрузки как в горизонтальной, так и в вертикальной плоскости, ей не страшны изгибание, растяжение, скручивание или излом.

Вместе с тем следует при расчетах давать припуск на усиление угловых элементов дополнительными прутами, добавлять минимум по 5 сантиметров на каждый второй вертикальный прут, поскольку его придется заглублять в грунт при начальной расстановке.

ленточный фундамент” width=”549″ height=”245″ />

Способы стыковки арматуры между собой

Перед вязкой арматуры определяется предполагаемая нагрузка на фундамент. От этого зависит, какой материал нужно выбрать и каким способом будет проходить вязка арматуры.

Есть несколько способов, которыми пользуются для создания каркаса из арматуры.

Стыковка арматуры на сварке

Вязка арматуры может проходить и с помощью сварки. Работа пойдёт быстрее, а вот результат можно назвать худшим из возможных вариантов. Во время сварочных работ металл становится тонким в местах соединения. Как следствие, теряется прочность конструкции. Каркас, созданный таким образом, будет держать только минимальную нагрузку. Дом на таком основании начнёт рушиться уже через пару лет. Внимательно стоит отнестись и к наличию вибраций. Они влияют на прочность. Стыковка арматуры в нахлест

Этот способ вязки материала предполагает, связывание определённых элементов арматуры вдоль, а не поперёк. Остальные концы, которые должны свисать не меньше, чем на 15 см обматываются проволокой до хорошей устойчивости.

Вязка арматуры обожжёной проволокой

Связка арматуры проволокой считается самым перспективным вариантом создания каркаса. Можно создавать конструкцию любого размера конфигурации. Работа делается руками, поэтому показатель надёжности на порядок выше, чем при сварке. Ошибок в работе будет намного меньше, чем при работе внахлёст.

Помните, что от качества вязки арматуры зависит качество каркаса, а вследствие и всего фундамента. Если вы работаете с проволокой, то старайтесь связывать арматуру под углом в 90 градусов. Таким образом, получится обеспечить хорошее качество конструкции.

Вязка арматуры хомутами

Используется в основном, когда планируется строить здание небольшого размера. При этом нужно правильно рассчитывать будущую нагрузку на фундамент. Работа с пластиковыми хомутами продвигается не хуже, чем с проволокой.

Работать с ними удобно, они хорошо держат арматуру в каркасе. К недостаткам этого способа работы можно отнести относительную хрупкость соединений.

Пластик не ржавеет, но может со временем реагировать на перепады температуры. В результате при сильных морозах может лопнуть. Большой нагрузки на фундамент тоже быть не должно, пластиковые хомуты этого не выдержат.

Если же здание небольшое, без дополнительных деталей, то вязка арматуры для фундамента хомутами может быть актуальной.

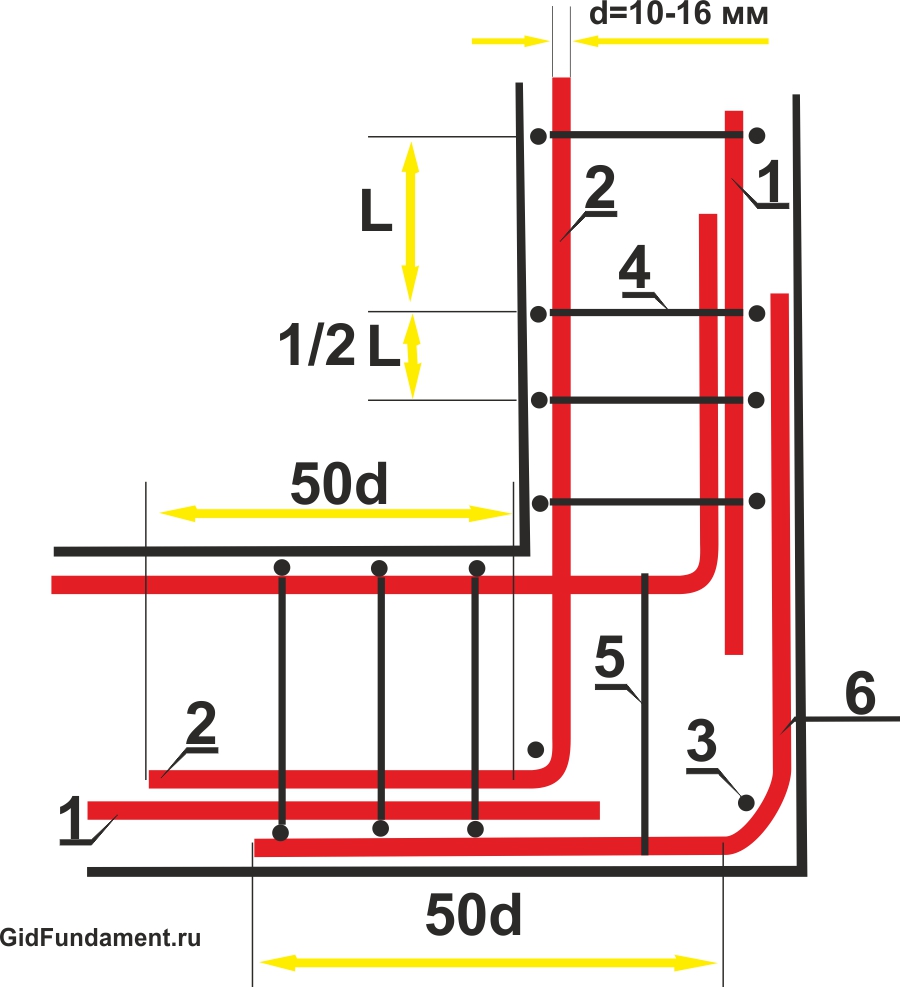

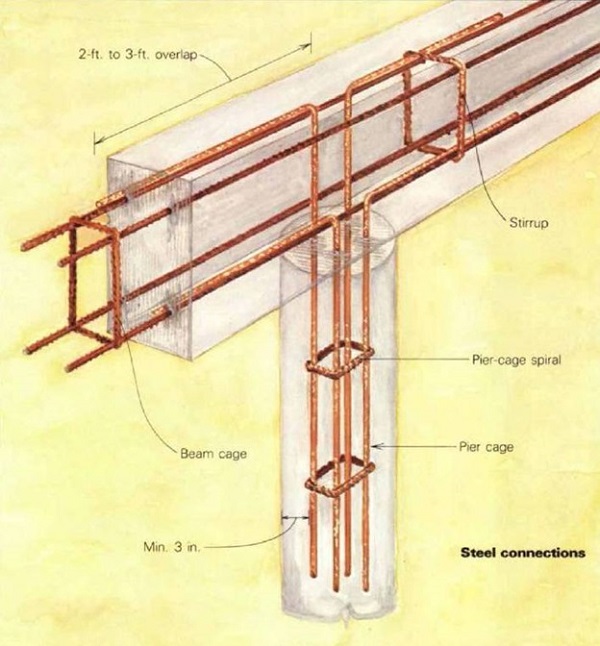

Правила армирования углов и примыканий

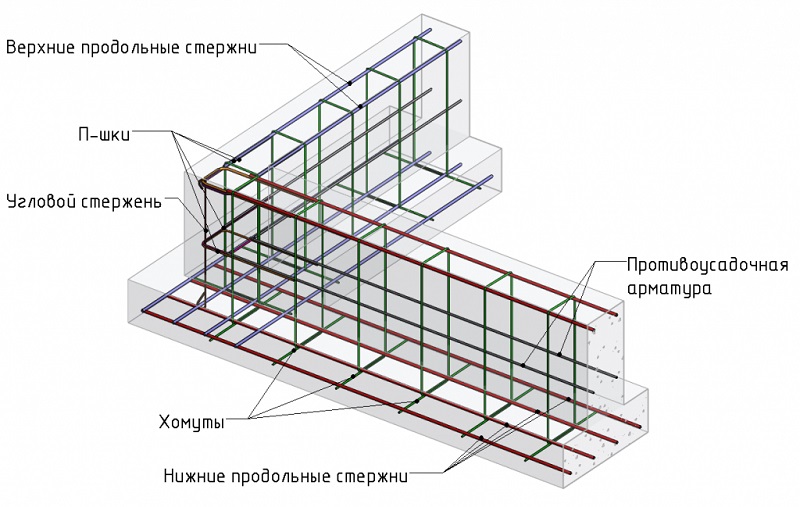

Углы и примыкания ленточного фундамента усиливаются и стыкуется с продольной рабочей арматурой. Неправильное соединение может повлечь за собой появление поперечных трещин, расслоений и отколов.

При строительстве используются общие правила, описанные в СП 50–101-2004. Пруты соединяются способами изложенными в СП 52–101-2003.

Стыки внахлёстку без сварки:

• с прямыми концами стержней периодического профиля;
• с прямыми концами стержней с приваркой или установкой на длине нахлёстки поперечных стержней;
• с загибами на концах (крюки, лапки, петли); при этом для гладких стержней применяют только крюки и петли.

Сварные и механические стыковые соединения:

• со сваркой арматуры;
• с применением специальных механических устройств (стыки с опрессованными муфтами, резьбовыми муфтами и др).

Для усиления углов и примыканий используют (П и Г) – образные хомуты.

Основное: как правильно вязать стальную арматуру для ленточного фундамента домостроения?

Наиболее распространен ручной способ вязки с применением подручных мехсредств. В их роли выступают плоскогубцы или вязальный крючок. Кроме инструмента нужны фиксаторы и расходный материал в виде стальной проволоки или пластиковых хомутов. Проволока выпускается двух видов:

1. Оцинкованная.
2. Из черного металла.

Строители, знающие, как и чем правильно армировать стандартный ленточный фундамент, подсказывают: когда арматура будет погружена в бетон полностью, то выбирают обычную проволоку, а если планируется основание с выводом связывающих элементов – используют прокат с цинковой оболочкой. Металлический прокат связывают металлической проволокой, а композитный – пластиковыми хомутами. Не стоит менять стальной прокат на гибкий ПХВ – особой выгоды не будет, а вот, в прочности конструкции можно проиграть.

Есть еще один способ – вязка с применением специальных электроинструментов. Сюда относят насадку-крючок для дрели и вязальный пистолет. Последний представляет собой профессиональный механизм, и приобретать его для единовременного использования нерентабельно. Сборка каркаса при помощи электросварки мало того, что требует наличия оборудования и навыков, но к тому же лишает конструкцию гибкости и подвижности.

Технологии вязки каркаса

Начинать работу лучше с короткого участка фундаментного основания, это позволит «набить руку» и далее продвигаться увереннее. На ровной площадке следует расположить два длинных линейных прута, выровняв их концы. На расстоянии 15-20 см от торцов привязать поперечные распорки, остальные элементы крепятся с шагом около 50 см. Для вязки нарезается проволока длиной около 20 см.

Первый способ

• Согнуть проволоку пополам.
• Считая от петли, выгнуть проволоку вокруг пальца на одну треть.
• Наложить готовую деталь на узел соединения и захватить петлю крючком.
• Провернуть инструмент вокруг оси и захватить им другой конец проволоки, потянув при этом проволоку на себя.
• Сделать 4-5 оборотов.
• Вытянуть цангу и загнуть или обрезать концы.

Мастера, которые вяжут арматуру для монолитного ленточного фундамента много лет, уверяют, что количество оборотов определяется опытным путем. Обвязка не должна быть слишком натянута, и вместе с тем, слабое крепление также не приветствуется.

Второй способ

• Проволочную заготовку сложить пополам.
• Прижать проволоку к арматурному стержню и завернуть ее концы на себя.
• Вставить в петлю крючок и провернуть его 4-5 раз.
• Концы проволочной заготовки загнуть или обрезать.

Каркасная конструкция после этого получается довольно надежной, а монолитная основа – прочной и долговечной.

Третий способ

• Сложить отрезок проволоки пополам.
• Завести заготовку снизу скрепляемого узла.
• Крючком захватить петлю.
• Загнуть через цангу оставшиеся концы.
• Образовавшуюся петлю провернуть 4-5 раз.

Метод дает возможность жесткой фиксации перекрестных узлов. Остается только выполнить расчет количества цемента для заливки основания.

Четвертый метод

• Свернуть проволочную заготовку вдвое.
• Установить крючок в петлю и захватить им же второй конец заготовки.
• Завернуть проволоку вниз, одновременно перекидывая ее через цангу.
• Натянуть крючок на себя и провернуть 4-5 раз.

Способ доступен для новичков, а также используется при работе с полуавтоматической винтовой цангой или с шуруповертом с насадкой.

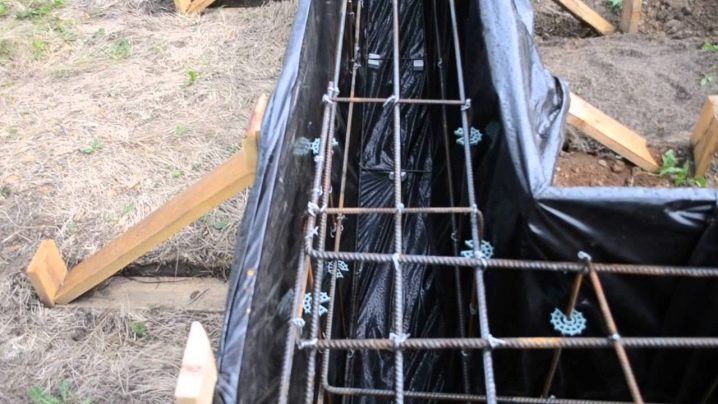

Собранный каркас должен быть дистанцирован от опалубки на расстояние не менее 50 мм. Для этого используют полые пробки, пластиковые стержни или любой доступный гидрофобный материал. В некоторых случаях имеет смысл организовать подготовку бетоном М100 и укладывать на него армирование. После застывания устанавливается готовый каркас с последующей окончательной заливкой основания.

Как вязать арматуру — подробное описание схем и способов

Арматурой в строительстве называются соединенные между собой элементы, который при совместной с бетоном работе создают более прогрессивный материал – железобетон. Благодаря арматуре балки и плиты лучше воспринимают растягивающие напряжения, а сжатые конструкции увеличивают прочность. Для получения необходимого эффекта фрагменты арматуры соединяются между собой. За счет способа соединения метод называется связыванием.

Чем вяжут арматуру

Поскольку в строительстве фундаментов и капитальных стен используют в основном арматуру в виде стальных стрежней, их соединение для восприятия сжимающих или растягивающих напряжений обязательно. В массовом строительстве для соединения применяется метод сварки и вязки, в индивидуальном – обычно только вязки. При этом вязка арматуры выполняется с помощью:

• вязальной проволоки;
• арматурных фиксаторов.

Под термином «вязальная проволока» понимается круглая проволока из низкоуглеродистой стали по ГОСТ3282-74. Она может быть обычной и термически обработанной (с маркировкой «О»), с покрытием и без. Толщина цинкового покрытия определяет класс материала.

Выбирая, какой проволокой вязать арматуру, следует обращать внимание на марку бетона и условия эксплуатации конструкции. При этом учитываются механические свойства.

Так, если вязка арматуры под фундамент предполагается вручную, лучше выбирать более тонкий вариант, поскольку без специального инструмента толстая проволока для вязки арматуры требует значительных усилий.

Кроме низкоуглеродистой проволоки промышленного производства допустимо использование металлокорда из автомобильных шин. При сжигании шин металлокорд высвобождается и одновременно проходит термическую обработку, что в дальнейшем упрощает работу с ним. Такой вариант вязального материала приемлем только при малых объемах работ и индивидуальном малоответственном строительстве.

Применимы также пластиковые хомуты, обычные и со стальным сердечником. Обычно они используются для стеклопластиковой арматуры.

Применение хомутов допустимо в случаях, когда жидкий бетон не будет подвергаться механическим нагрузкам в процессе застывания (по нему не будут ходить, складывать тяжелые вещи, нагружать другими строительными материалами).

Этот вариант применим для малоэтажной застройки, поскольку в процессе заливки большой массы бетонной смеси крепления могут смещаться вместе с арматурой. Смещение нарушает работу каркаса и приводит к изменению расчетной прочности конструкции.

Как вязать арматуру для фундамента

В зависимости от выбранного материала для вязки, применяют различные методы фиксации. Проще всего ситуация с пластиковыми хомутами. Они обматываются вокруг стыка, насколько позволяет длина, и затягиваются.

Чтобы правильно вязать арматуру для ленточного фундамента, потребуется инструмент. В зависимости от схемы вязки арматуры, стержни распределяются по будущему полю заливки.

Если планируется создать фундамент, часть стержней втыкается в подготовленное основание (трамбованную песчано-гравийную засыпку), это облегчает работу. После окончания соединительных работ каркас поднимается над грунтом на специальных подставках. Это необходимо для предотвращения коррозии выступающих из бетона металлических элементов. Для соединения стержней используют:

1. специальные клещи для связки арматуры;
2. вязальный крючок, самодельный или промышленного производства;
3. загнутый крючок из толстого гвоздя или дюбеля, вставляемый в патрон дрели (шуруповерта). Благодаря такому механизированному крючку закрутка проволоки выполняется быстрее и с меньшим приложением ручной силы.
4. полуавтоматический крючок для вязки арматуры. Механизм с ножкой и пружинным возвратным механизмом оттягивает проволоку и делает несколько вращательных движений. Это происходит благодаря спиральным пазам на ножке крючка, которые при оттягивании обеспечивают вращение с возвратом в прежнее положение.

Использование таких инструментов целесообразно при небольших объемах работ, например, при строительстве собственного дома, где вязка арматуры своими руками выполняется на протяжении короткого отрезка времени (при подготовке фундамента для каркасного или кирпичного строения или устройстве забора на бетонном основании).

Крючок для вязки арматуры своими руками изготавливается из отработанного электрода, гвоздя или другого подходящего металлического прутка требуемой прочности.

Профессиональный инструмент для вязки арматуры

При создании большого объема армирования для железобетонных конструкций (профессиональная деятельность, крупное частное строительство) вместо ручного или полуавтоматического инструмента лучше использовать автоматический, так называемый пистолет для вязки арматуры. Этот полезный прибор изобрели в Японии, он позволяет в считанные секунды затянуть проволоку на соединении стержней с требуемым усилием.

Принцип работы устройства показан в видео.

Техника вязки арматуры

Вязание арматуры для каркаса выполняется по принципу обычной скрутки. Отрезается кусок проволоки длиной около 30 см, складывается пополам, получившейся полупетлей обхватывается участок соединения. Крючок заводят острием в петлю, подхватывают двойной свободный конец и закручивают до плотного соединения прутьев. Операция элементарная, но требует некоторого навыка. Основная задача — не перестараться и не порвать проволоку при слишком сильной закрутке.

Схема способа вязки арматуры

Правильная вязка арматуры для ленточного фундамента

Существуют различные виды фундаментов, на которых возводятся дома и другие постройки, все они являются основой прочности и надежности, именно от них зависит, насколько теплым будет помещение и насколько долго прослужит строение. Самым популярным и требующим минимальных затрат является ленточный фундамент. Но он может проседать.

Для того чтобы этого избежать и продлить долговечность, необходимо правильно произвести армирование, для чего нужно правильно связать арматуру. Для каждого вида фундамента существует свой вид вязания. Рассмотрим, как произвести армирование и как правильно вязать арматуру для ленточного фундамента, как самого популярного и часто используемого.

Для вязания арматурных каркасов для ленточного фундамента потребуется проволока 0,8-1 мм в диаметре.

Начало правильного армирования ленточного фундамента

В ленточном фундаменте основная нагрузка на растяжение ложится именно на арматуру, а на сам бетон ложится нагрузка на сжатие.

Поэтому в нем нужно производить армирование правильно, а именно сделать армирование верхней и нижней части, а вот средняя часть не несет на себе никакой нагрузки, поэтому смысл в ее армировании отсутствует.

Для долговечности фундамента, нужно качественное армирование, а для этого необходимо правильно выбрать арматуру.

При покупке арматуры необходимо обратить внимание на обозначения на ней.

Обратите внимание

Так, индикатор С говорит о том, что данная арматура подходит для сваривания и правильно будет ее использовать именно для этих целей, а индикатор К подсказывает, что она имеет стойкость от коррозионного растрескивания.

Совет: обратите внимание, что, если на арматуре отсутствуют обозначения, она не подходит для использования в фундаментах.

Экономить при покупке неправильно, так как некачественный продукт приведет к тому, что фундамент строения даст трещины, которые впоследствии перейдут на стены.

Для того чтобы вязать арматуру, вам понадобится:

Схема устройства армированного каркаса для ленточного фундамента.

• арматура;
• отожженная вязальная проволока 0,8 — 1 мм в диаметре;
• специальный крючок для вязки (можно использовать пассатижи).

Одному человеку, не имеющему опыта в связывании, будет очень сложно произвести армирование самостоятельно. Лучше заранее найти себе помощника, а лучше двух, которые смогут помочь правильно вязать, так как для установки арматуры в проектное положение потребуется три человека.

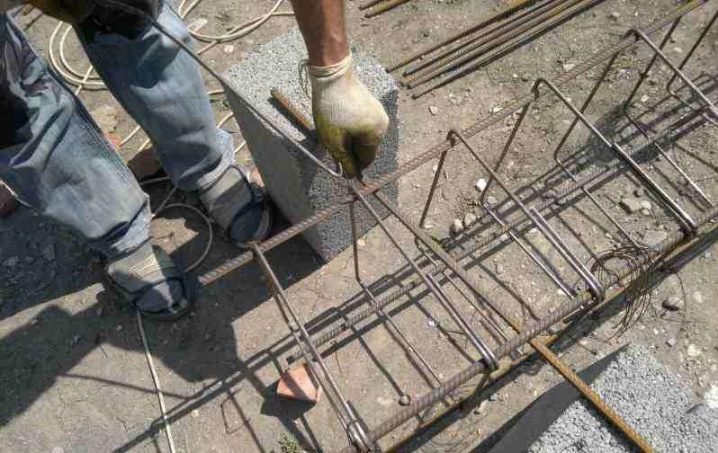

Для того чтобы армировать ленточный монолитный фундамент, из арматуры нужно приготовить короба, которые будут иметь квадратную форму в сечении с длиной сторон 350-400 мм. А вот их длина, если, конечно, позволят габариты, должна быть 3 метра. Вязать их лучше заранее, а для этого необходимо просчитать, какое количество коробов понадобится.

Как правильно вязать арматуру для ленточного фундамента?

При строительстве или закладке неблочного дома наступает момент, когда потребуется вязка каркасов из арматуры. Можно заказать уже готовые изделия на любом предприятии, но такой фундамент обойдётся на 5-10% дороже. Не все застройщики могут себе это позволить.

Какие прутья использовать и как правильно связать каркас для усиления базы дома? Как усилить углы, где нужно проложить дополнительное усиление, а где нет? Эти вопросы лучше решить заранее, так как от качества основания и способа его устройства зависит долговечность всей конструкции. Рассмотрим детально, как правильно вязать арматуру для ленточного фундамента.

Сварка или обвязка

Они проводятся методом прихватки при помощи сварочного оборудования на малых токах, до 150 ампер.

Поле установки направляющих, так называемых троллей, стыки арматуры полностью связывают специальной проволокой, вручную или механическим способом.

Сталь класса А-3 имеет два ребра жёсткости, которые во время сварки очень легко повредить (расплавить). Из-за этого ухудшаются несущие способности сечения арматуры. Например, 12 мм прутья будут столь же эффективны в бетоне, как металл диаметром 10 мм. Такого допускать нельзя.

Кроме того, использование сварочных работ при армировании в ленточном фундаменте не оправдано, сильно сэкономить не удастся. Не стоит рисковать несущими параметрами каркаса, ускоряя сроки сдачи объекта или облегчая себе работу.

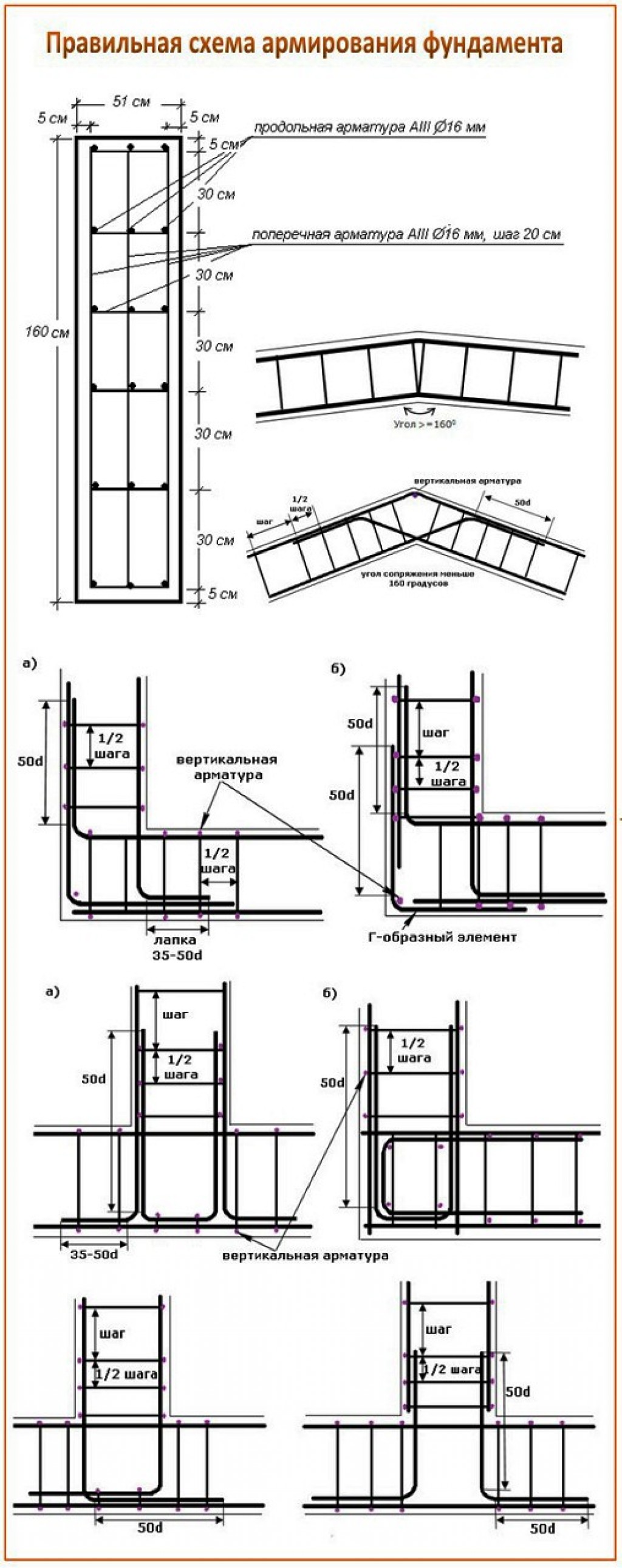

Типичные схемы армирования.

Применение электроинструмента

Повысить скорость проводимых работ при вязке арматуры для основания типа «лента» можно с помощью специальных машинок. К примеру, понадобится проволока 1,0-0,8 мм и аккумуляторный пистолет DZ-04-A01. Связать один стык таким прибором можно за 2 секунды. Заряд восстанавливается за 30 минут подсоединения к сети, а хватает его на 440-450 стыков.

Такое оборудование выгодно применять при больших объемах работ. Также его можно брать в аренду. Вязка арматуры под ленточный фундамент подобной машинкой позволяет использовать прут толщиной до 19 мм, что вполне позволит самостоятельно подготовить любое основание. Здесь быстрота и качество шагают в ногу.

Использование крюка для вязки арматуры.

Стандарт — не правило

При обустройстве ленты фундамента, из арматуры вяжут пространственный каркас. Под закладку основания для небольшого одноэтажного дома (сечение небольшого основания 600×400 мм) подходят стандартные параметры:

• Арматура 12-14 мм применяется на горизонтальные несущие направляющие;
• Тонкие прутья диаметром 8-12 мм вяжутся перпендикулярными поперечинами, так как на них нет большой весовой нагрузки;
• Шаг и расстояние между поперечинами должны соответствовать нагрузкам, но не менее 200×200 мм и не более 500×500 мм. Обычно это расстояние выдерживают со значением 300x400x400 мм между осями, где 300 – показатель длины.

Вязка углов – довольно важный момент (а точнее — узел). Кроме пространственного каркаса можно проложить несколько тяг так, чтобы они образовали на стыке треугольник правильной формы. Концы делают не короче 150 мм, сгибают и вяжут проволокой в двух местах параллельно продольным прутьям. Закладывают их по углам фундамента, на верхний и нижний ярус каркаса.

Схема армирования тупых вязки проволокой.

В некоторых случаях по периметру всего основания пускают дополнительные стержни диаметром 14-16 мм. Это делают только тогда, когда предполагаются чуть большие нагрузки по площади всего каркаса.

Правильная вязка арматуры для ленточного фундамента предполагает укладку металла по центру каркаса. Если основание состоит из четырёх лежащих горизонтально прутьев, то их устанавливают поперек, на нижний ярус самого каркаса.

Важно

Армирование нужно связать в одно целое с основным каркасом, доходя при этом до самых углов.

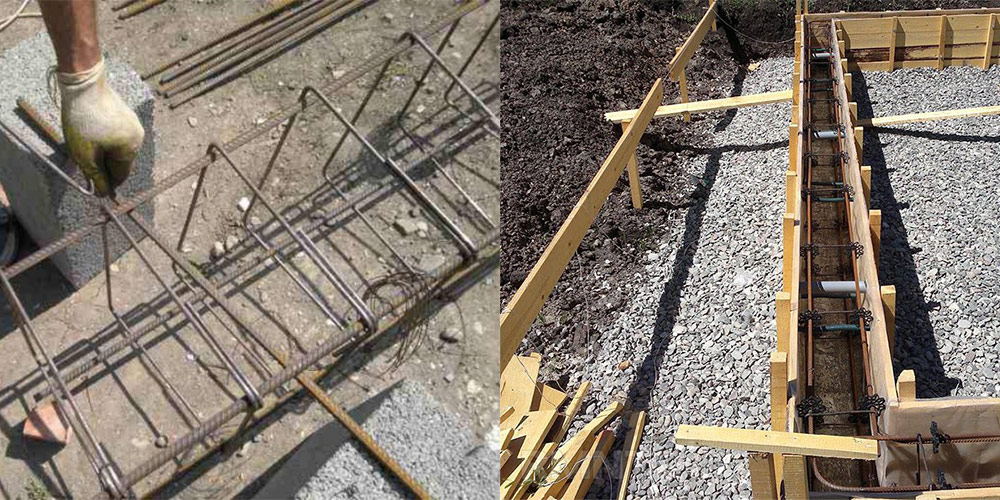

Инструкция по сборке и монтажу армированного каркаса

Сначала нужно нарисовать схему будущего каркаса и выбрать тип вязки арматуры. Перед началом работ нужно проверить все подготовленные прутья, если есть ржавчина или изгибы их нужно убрать. Прутья зачищаются металлической щеткой от лишних загрязнений и ржавчины, изгибы и мелкие деформации выравниваются при помощи молотка. Все прутья должны иметь чистый и ровный вид. В землю нужно забить опорные стержни по всему периметру основания и в углах. Чтобы прутья были вертикально установлены, можно использовать отвес. На дно траншеи укладываются кирпичи (не рекомендуется использовать силикатные), опоры из пластика или бутовый камень. Между ними надо оставить небольшой зазор, чтоб бетон правильно распределился. Такие промежутки должны быть оптимальными, не вызывать провисание каркаса. После кирпичного слоя выкладываются прутья для формирования первой плоскости. В углах проволока загибается и заводится на другую грань примерно на 30 см. Если каркас из арматуры превышает высотой 3 метра, нужно возвести подмостки и леса. Для вязки нужно подготовить стержни длиной по 30 см для каждого узла. Отрезок нужно сложить и обернуть по диагонали рядом с отрезком скрещивания стержней. Теперь крючком заходим в созданную петлю на другом краю арматуры. Остатки проволоки протягиваем через петлю. Крючок надо оставить в петле и аккуратно прокручивать по часовой стрелке до полной фиксации. Теперь нужно соединить все прутья – как между собой, так и с опорой.

Отвесом нужно проверить горизонтальность стержней. Если прутья гладкие можно использовать специальный пистолет для вязки. Теперь монтируем продольную плоскость арматуры, она крепится поперек при помощи вертикальных и горизонтальных прутьев. Размер одной ячейки может составлять 150-400 мм. Когда используются гладкие стержни, их нужно подгибать для прочности. Способов, как вязать арматуру для ленточного фундамента (видео в интернете это подтверждают), много, у каждого есть свои минусы и плюсы. Прочность и надежность фундамента при монтаже зависит не только от способа сварки, но и от материала, правильности всех работ и расчетов.

Как вязать армированную сетку в траншее

Работать в траншее намного сложнее из-за стесненных условий. Нужно хорошо продумать схему вязания отдельных элементов, чтобы не пришлось потом ползать между прутками арматуры. Кроме того, самостоятельно связать сетку не получится, нужно работать с помощником.

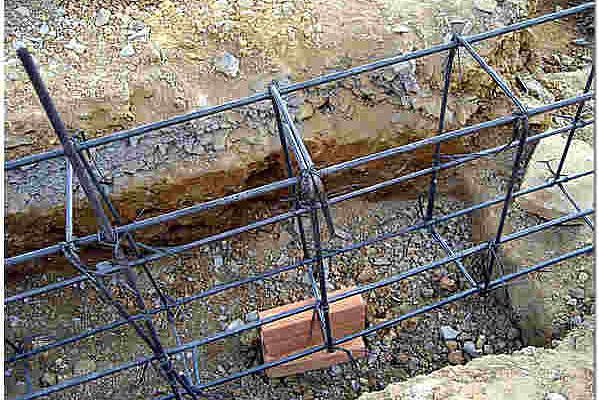

Шаг 1. Положите на дно траншеи камни или кирпичи высотой не менее пяти сантиметров, они приподнимут металл от земли и позволят бетону со всех сторон закрыть арматуру. Расстояние между камнями должно равняться ширине сетки.

Шаг 2. На камни нужно класть продольные прутки. Горизонтальные и вертикальные прутья должны уже быть порезаны по размерам, как их мерить мы уже рассказывали.

Шаг 3. Начинайте формировать скелет каркаса с одной стороны фундамента. Если вы предварительно привяжете к лежащим пруткам горизонтальные распорки, то работать будет легче. Помощник должен придерживать концы прутков до тех пор, пока они не зафиксируются в нужном положении.

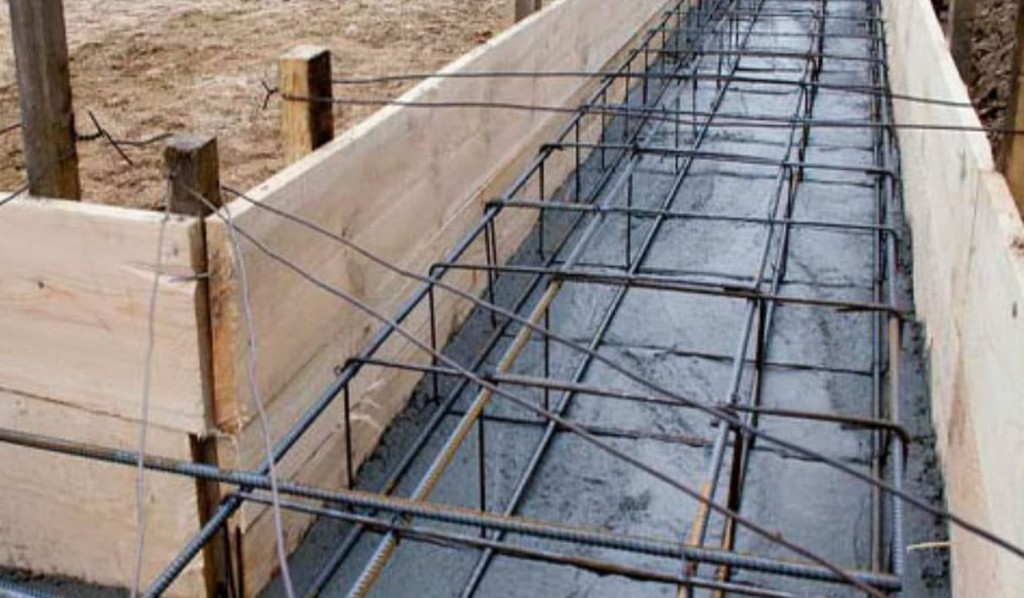

Работ по армированию

Шаг 4. По очереди продолжайте вязать арматуру, расстояние между распорками должно составлять приблизительно пятьдесят сантиметров.

Шаг 5. По такому же алгоритму свяжите арматуру на всех прямолинейных участках фундаментной ленты.

Шаг 6. Проверьте размеры и пространственное положение каркаса, при необходимости нужно поправить положение и исключить прикосновения металлических частей к опалубке.

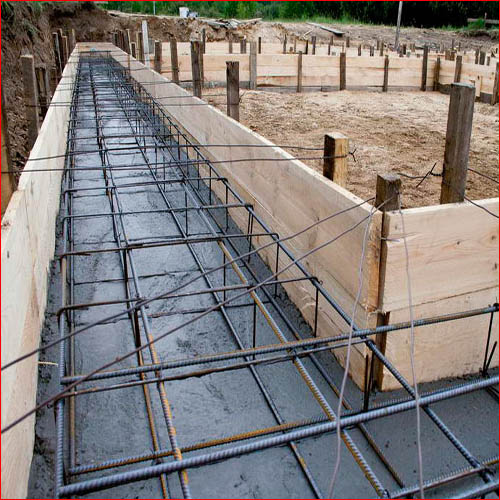

Армировка фундамента

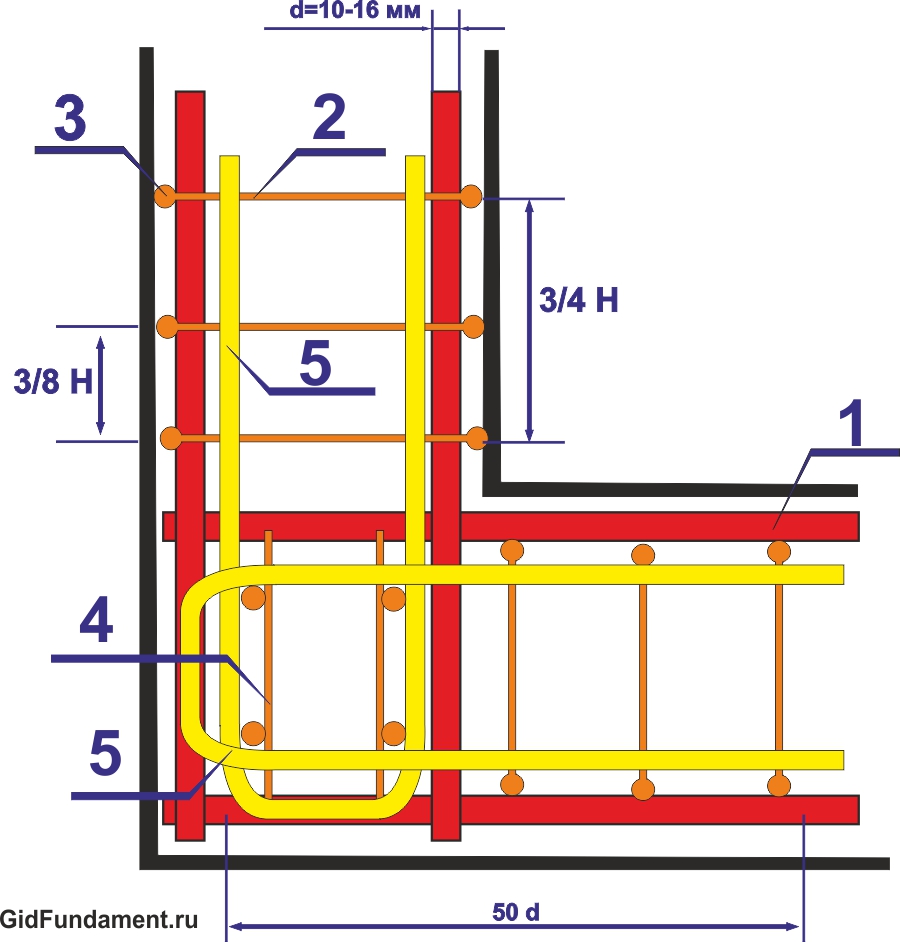

Шаг 7. Теперь пора заняться углами фундамента. На картинке дан довольно сложный вариант вязания в углах, вы можете для себя придумать проще. Главное, чтобы соблюдалась длина нахлестов. И еще одно замечание. В углах фундамент работает не только на изгиб, но и на вертикальный разрыв. Эти усилия держат вертикальные прутки строительной арматуры, не забывайте их устанавливать. Для гарантии для этих целей можно использовать арматуру с большим диаметром.
