Столбчатый фундамент своими руками: пошаговая инструкция

Зачем нужна опалубка?

Главная задача опалубки – служить каркасом для будущего фундамента и не дать бетону растекаться, чтобы придать конструкции монолитность. Временная опалубка после затвердевания бетонной смеси полностью демонтируется, а постоянная служит частью конструкции.

Опалубка должна быть надежной, чтобы сохранять прочность фундамента будущего здания, правильно выверенной формы и хорошо закреплена в грунте. Чаще всего используют именно деревянную опалубку, из-за соотношения цены и КПД. Дерево доступно практически любому бюджету, просто монтируется и демонтируется, за счет чего вы можете сделать опалубку своими руками, и сэкономить на аренде. При возведении ответственных промышленных объектов обязывает в строительстве использовать металлические конструкции, а в условия низких температур и влажного климата отлично подходит пенополистирол.

Из чего можно сделать опалубку для фундамента

Начнем с того, что опалубка бывает двух типов: съемная и несъемная. Первый тип чаще всего используют в загородном строительстве и, собственно, назначение конструкции подразумевает временный характер ее использования. Съемная опалубка используется при возведении ленточного фундамента, когда по проекту надземная часть ленты играет роль цоколя постройки. В этом случае можно использовать самые разнообразные материалы, но большей популярностью по ряду причин пользуются деревянные доски и бруски. Несъемная опалубка чаще всего используется при возведении столбчатых (свайных) буронабивных фундаментов, где роль формообразующих элементов играет асбестоцементная труба или любой другой строительный материал. В этих случаях полость трубы заливается раствором, и форма навсегда остается неотъемлемой частью опоры. Впрочем, в последнее время все шире используется опалубка из пенополистирола при изготовлении ленточных монолитных оснований. В этом случае готовые элементы из этого материала не только позволяют придать бетону нужную форму, но и служат в качестве теплоизоляции.

Опалубку своими руками проще всего сделать из досок. Можно недорого приобрести доски второго сорта толщиной 40 мм и шириной 100 мм. При длине от 3 м и наличии брусков 40×40 мм – этого будет вполне достаточно для изготовления щитов и отдельных конструктивных элементов деревянной опалубки. Конечно, если есть желание и возможность, можно приобрести опалубку из пенополистирола или арендовать сборно-разборный стальной опалубочный комплект. Мы же остановимся на конструкции из древесины.

Этапы изготовления опалубки своими руками

Материал для опалубки, как правило, выбирают по усмотрению застройщика. В основном, щиты изготавливают из досок, толщиной примерно от 2 до 4 м. Но, кроме деревянных щитов, можно воспользоваться фанерой, металлическими листами. А можно выполнить основание для дома с помощью листов из пенополистирола, которые впоследствии не убираются и служат теплоизоляционным материалом.

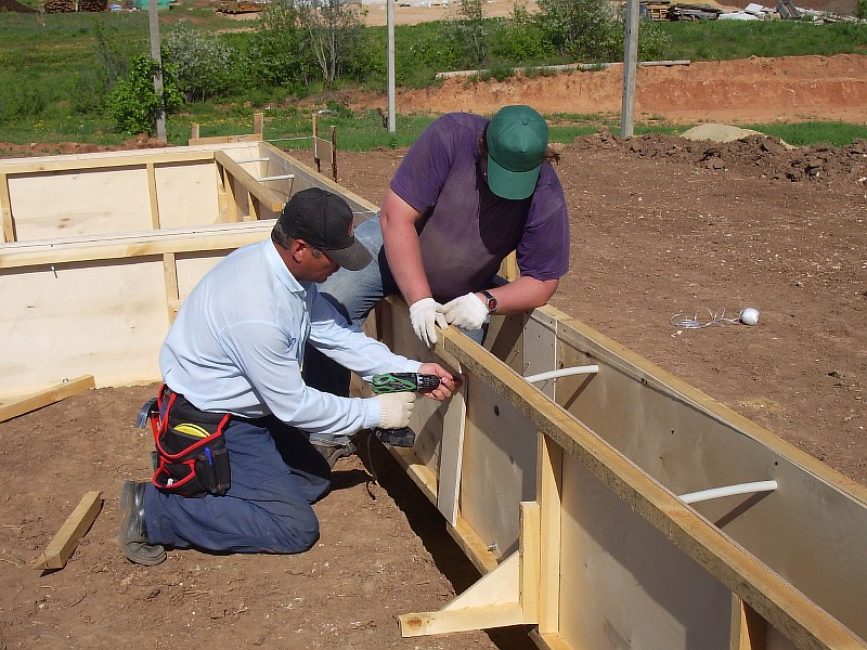

Строительство опалубки своими руками нужно начинать поэтапно. Сначала необходимо очистить участок от строительного мусора, разровнять траншею, чтобы не было впадин и бугров. Затем сбиваются щиты из досок, размером в 2-3 метра и брусков. Бруски берутся шириной 4 на 4 см с заостренным с одной стороны концом. По длине они должны превышать ширину щита. Остроконечный запас бруска необходим для того, чтобы вбить готовый щит в дно траншеи. Каждый поперечный брусок прибивается через 1 метр.

Лицевая сторона опалубки должна быть ровной. Доски можно сбивать гвоздями или соединять саморезами. Главное, чтобы шляпки гвоздей оказались с внутренней стороны формы.

После того, как деревянная опалубка будет установлена, необходимо ее закрепить так, чтобы вливаемый бетон не разорвал конструкцию своей тяжестью. Для этого к щитам прибиваются деревянные хомуты. Длина такой вертикальной подпорки должна быть не менее ½ высоты щита. Хомуты прибиваются на середине сегмента между подкосами. В местах соединения щита и брусков устанавливаются, кроме хомутов, дополнительные подпорки (подкосы). Они, как и предыдущая опора, нужны для удержания всей конструкции от давления раствора на стенки опалубки.

Чтобы фундамент был ровным, без перекосов, деревянную форму для заливки устанавливают строго горизонтально и вертикально, исходя из проекта фундамента. Параметры проверяются нивелиром и отвесом. Внутренние, противоположные стороны стенок опалубки скрепляются распорками и фиксаторами в местах, где прибиты подкосы. Распорки делаются из крепкого бруса размером 5 на 5 см.

Подходящие материалы для сооружения

Когда возникает вопрос из чего сделать опалубку для фундамента? Конструкцию делают из металла, железобетона, пенополистирола, древесины, подручных материалов. Рассмотрим их более подробно.

Металл

Является универсальным и самым дорогим вариантом опалубки. Для того чтобы построить сооружение рекомендуется применять листы из стали, толщина которых равна 1-2 миллиметрам. Материал подойдет для постройки монолитного и ленточного фундамента. Арматура, приваренная к листам опалубки, увеличит жесткость бетонного основания. Главное преимущество материала – его можно легко обработать и выгибать под подходящую форму фундамента. Минус железной опалубки – высокая цена в сравнении с другим сырьем.

Железобетон

Такой способ сооружения опалубки из бетонных плит считается недешевым. От размера толщины блоков будет зависеть расход бетонного раствора. Такая методика позволяет сэкономить при сооружении основания, при этом прочностные качества конструкции не ухудшатся. Недостатком является большой вес железобетонного стройматериала, для установки которого требуется специальная техника.

Подручные материалы

В качестве подручных материалов используют шифер, поддоны и профлисты. Главное преимущество конструкции – дешевизна.

Наиболее часто используются поддоны, для этого:

1. Два поддона скрепляются между собой и ставятся на торец.
2. С одной стороны щели закрывают ЭППС. Для крепления подойдут саморезы с шайбами или дюбели.
3. С другой стороны прикрепляют деревянные рейки и крепят гидроизоляционный материал или ГКЛ.

Недостатки самодельной конструкции из подручных материалов:

1. Трудности, возникающие при сборке из-за несоответствия размерных величин.
2. Имеются риски протекания залитого бетонного раствора.
3. Низкий уровень показателей несущих характеристик.
4. При сооружении имеется необходимость использовать дополнительные распорки и опоры.
5. Данный вид опалубки рассчитан на дом небольших габаритов.

Древесина пользуется популярностью, как у профессионалов, так и у частных строителей. Применяют в основном доски и листы фанеры. К плюсам относятся доступная стоимость стройматериала и простота при монтажных работах. Главный минус – это строительство дополнительных элементов для укрепления конструктивных качеств. Необходимость возникает при различности размеров применяемых материалов.

Виды столбчатого фундамента

Прежде чем приступить к детальному проектированию и расчёту столбчатого фундамента, следует определиться, на каком участке, какого типа и по какой технологии будет на нём возведена постройка. От этих факторов зависит выбор материала столбчатых оснований фундамента и глубина их заложения.

Материалы для возведения фундамента

Для фундаментных оснований могут быть использованы следующие материалы:

• железобетон;
• бутобетон;
• блоки;
• кирпич;
• натуральный камень;
• дерево;
• трубы: асбестовые или пластиковые.

  Первым этапом обустройства фундамента является разметка

Глубина заложения фундамента

Глубина заложения столбчатого фундамента определяется его конструкцией, технологическими параметрами строения и геологическими характеристиками грунта в пятне застройки.

Полезный совет! На песчаной почве, в которой грунтовые воды находятся на уровне ниже 1 метра, – столбчатый фундамент с плитной конструкцией может выдержать кирпичный коттедж.

По глубине заложения столбчатые основания делятся на три основных типа:

• Заглубленные – с глубиной заложения ниже отметки промерзания почвы.
• Мелкозаглубленные – с глубиной заложения на 40-70 см от уровня земли.
• Незаглубленные – расположенные на поверхности земли при полном отсутствии подземной части. При этом в местах установки столбиков с почвы снимается плодородный слой и выполняется подсыпка нерудного материала.

  Схема обустройства столбчатого фундамента с глубиной заложения 1500 мм

Столбчатый фундамент своими руками: пошаговая инструкция

• Для устройства столбчатого фундамента своими руками пошаговая инструкция нужна как наиболее подробное и наглядное пособие.
• В общем случае, конструкция опорно-столбчатого фундамента – это система опор минимально возможного поперечного сечения, расположенных в точках сосредоточения нагрузки: в углах здания, в местах пересечения стен, под несущими балками, простенками, под печью. Для определения количества отдельно стоящих столбиков, расстояние между ними принимается равным 1,5–2,5 м. Чтобы связать опоры фундамента в единую конструкцию, между ними делают ростверк.

Обустройство деревянной опалубки под столбчатый фундамент

Высота столбов над нулевой отметкой индивидуальна и зависит от конструктивных особенностей ростверка.

↑ Ленточный фундамент и его опалубка

Второй тип – опалубки без возможности снятия. Применение несъёмной конструкции подразумевает, что она будет единым целым с фундаментом. Появление этих структур произошло недавно. Главным ресурсом является экструдированный пенополистирол. Производятся блоки всевозможных форм и структур, они совмещаются благодаря замкам и металлическим шпилькам. Нужная опалубка создается словно LEGO, но большого размера.

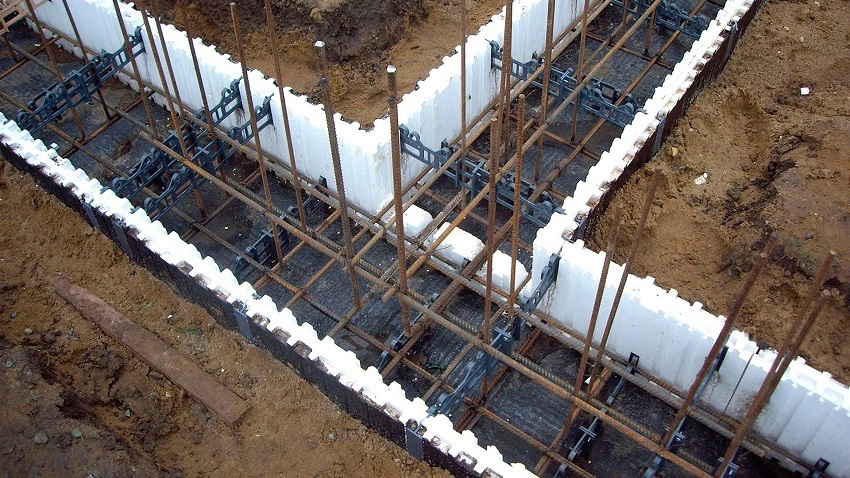

Опалубка, которая не снимается и сделана из пенополистирола, служит не только для создания формы, а ещё для гидро-, тепловой и звуковой изоляции. Это удовольствие стоит немалых денег, но оно закрывает множество вопросов. И уменьшает время, которое тратится на формирование фундамента.

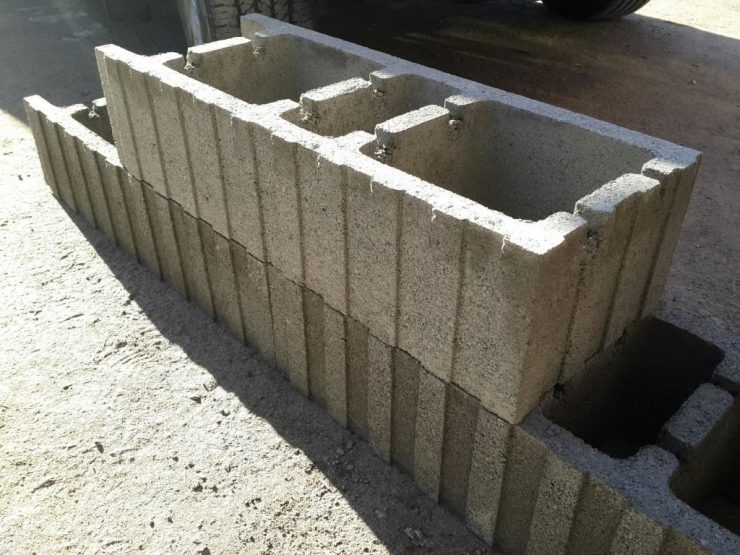

Такая опалубка делится на несколько видов. Один из них – блоки, сделанные из бетона с пустотами внутри. Представлены блоки множеством разных форм: стеновые, угловые, имеющие радиус и т.д. В основе этих блоков лежат две-три стенки и перемычки, поддерживающиеся в определённом ракурсе стены. Замками скрепляются блоки, железными прутами армируются.

↑ Требования для опалубки

Съёмная или несъёмная конструкция, в которую зальют бетонный раствор, должна выполнять главное условие – иметь повышенную крепость. Это свойство служит причиной сдерживания напора только что залитого бетона. Поэтому к материалу опалубки такие высокие требования. Щиты, которые собираются, обязаны быть ровными внутри, так как они являются стенами фундамента. А к стенам крепится гидроизоляция, теплоизоляция и тепло-гидроизоляция. Эти разновидности изоляций прикрепляются проще к ровной плоскости или слегка шероховатой.

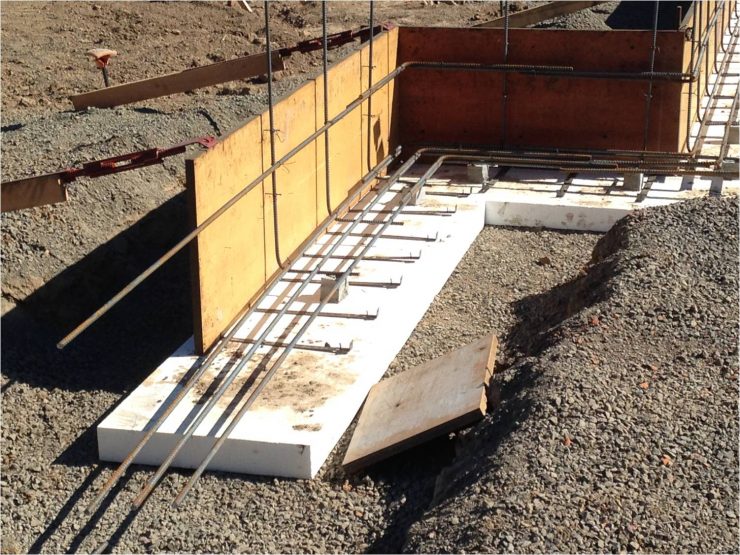

↑ Создание опалубки, которую можно снять

Сооружения, сделанные из железа и собранные с использованием болтов и шпилек, производятся для заливки фундамента в строительных компаниях. А вот для домашней стройки опалубку изготавливают из влагостойкой фанеры, ориентированно-стружечной плиты и доски. Распорами и упорами послужит обычный брус. Можно ставить опалубку из железа, правда, придётся потратиться.

Чем выше желаемый фундамент, тем толще используются доски для щита. 4 см – толщина доски, которая выбирается для высоты сооружения в полтора метра.

Брусками скрепляют щиты, их сечение составляет 6-8 см x4 см. Такие параметры бруса не выдержат массу бетона при высоком или глубоко заложенном фундаменте. Брус 5×10 см или крупнее используется, когда высота основания достигнет отметки в метр или больше. Для сборки бруса используют самонарезающие винты. Их длина составляет ¾ от возможной толщины бруса или доски.

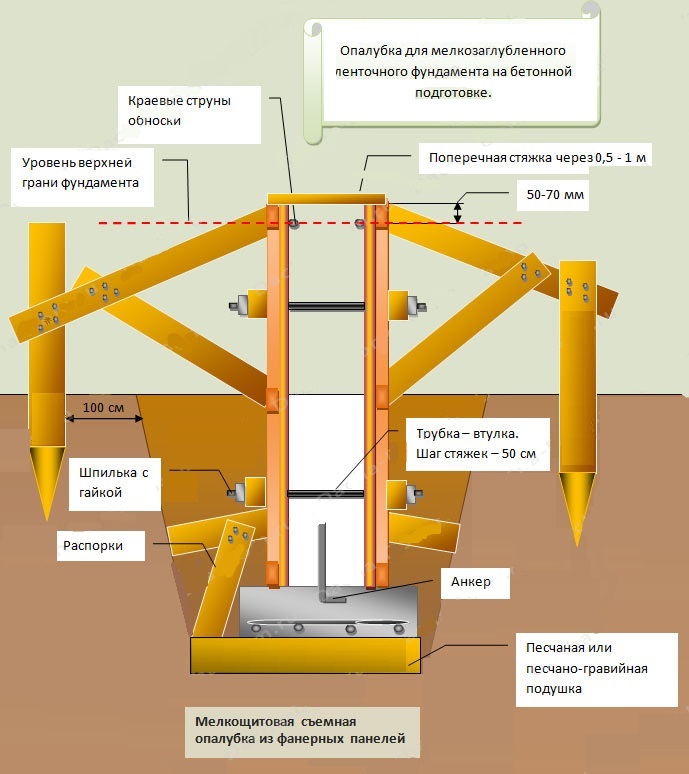

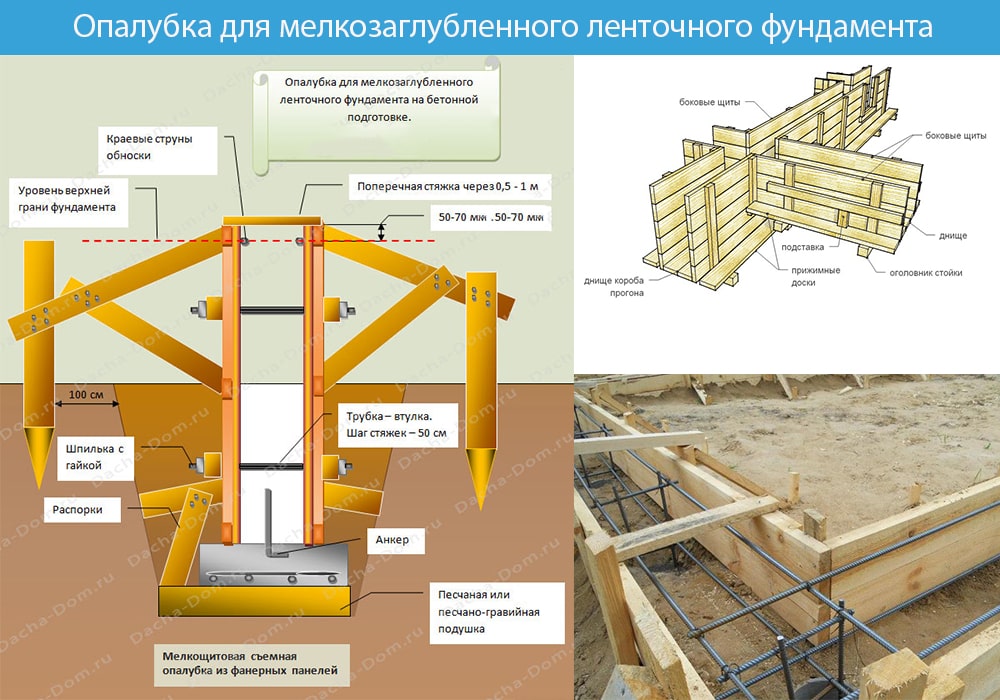

Идея взять фанеру не так плоха, как может показаться на первый взгляд. Производители стройматериалов выпускают опалубочную ламинированную фанеру с пропиткой из синтетики. Она обладает иммунитетом к агрессивным жидким средам, в том числе и к бетонному раствору. ФСФ – название фанерной опалубки, это марка с повышенной влагостойкостью. Получают ФСФ путём склейки берёзового шпона (а часто и из деревьев хвойных пород) составами, в основе которых фенолформальдегидные смолы. Процесс изготовления фанерной опалубки сопровождается одновременной термической обработкой под избыточным давлением.

Фанерные листы, идущие для создания опалубки, производят толщиной – 1,8-2,1 см. Для сооружения опалубочной конструкции используют деревянный или металлический каркас, на который и укрепляют щиты.

Каркас из древесины делают с помощью бруса 4×4 см, для скрепления используют короткий крепёж – 5-5,5 см. Для работы с фанерой проще взять саморезы, с гвоздями тяжелее работать.

Есть вариант опалубки с использованием ОСБ, но он встречается реже. Толщина материала похожая.

Выбор материала для создания опалубки остается за застройщиком. Покупается то, что не так сильно ударит по бюджету.

Рекомендуем изучить: как залить ленточный фундамент под дом — пошаговая инструкция

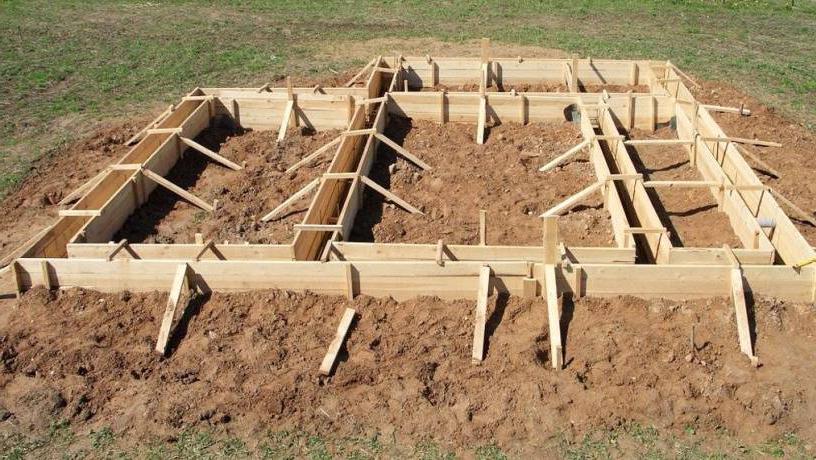

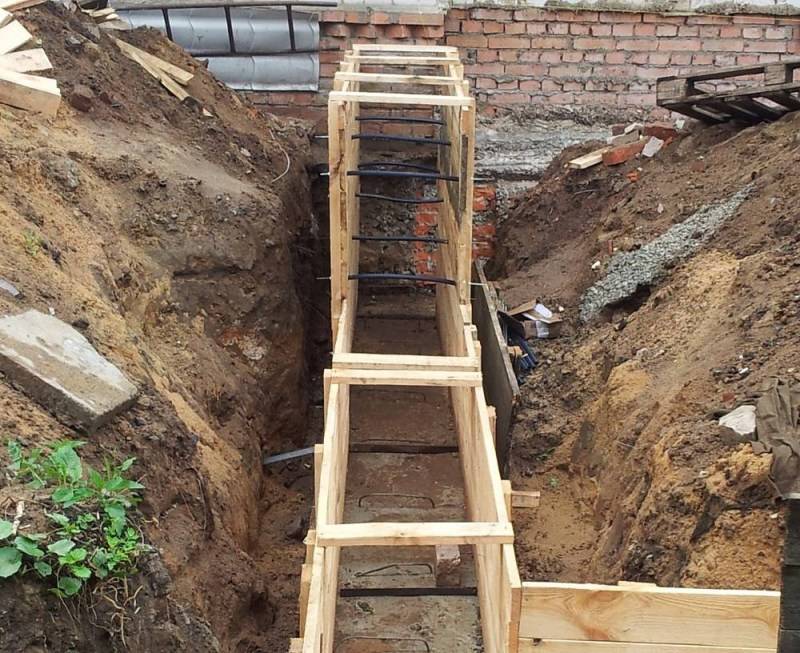

Конструкция опалубки для ленточного фундамента

Для устройства ленточного фундамента может быть использовано всего два вида опалубки – обычная и переставная. В том случае, если вы решили возвести жилой дом, стоит использовать первую разновидность. Возводя же какую-нибудь незначительную хозяйственную постройку, можно сэкономить время и материал, воспользовавшись переставной опалубкой.

Вот такие материалы нужно будет подготовить:

Также приготовьте молоток и лопату.

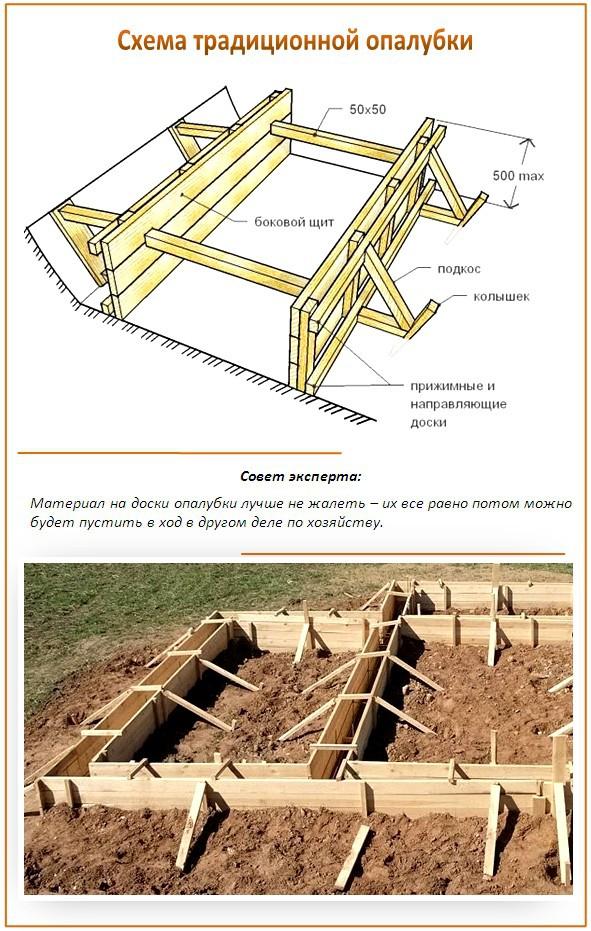

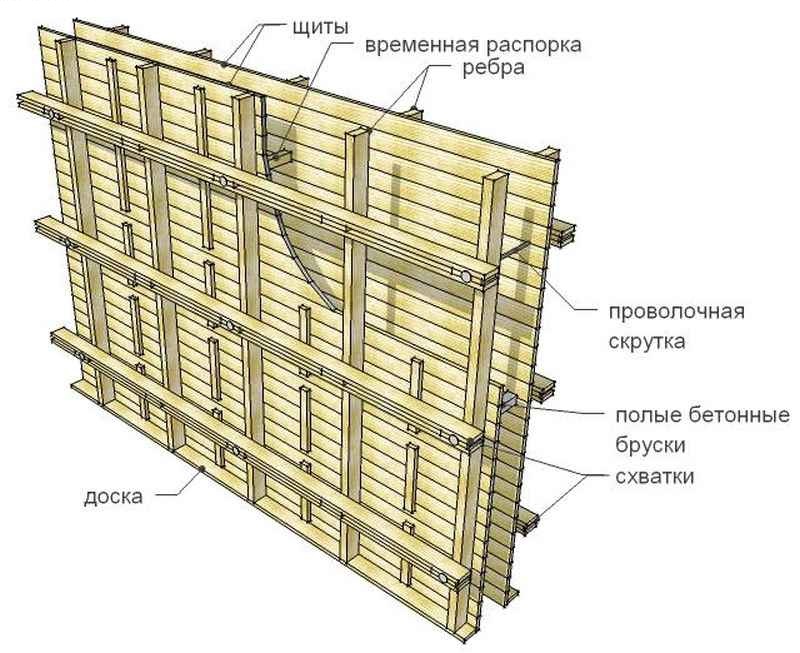

Изготовление опалубки под фундамент начинается со сборки щитов. Берется несколько досок и набивается на брус (щели не более 3мм). Гвозди забивают так, чтобы шляпки оказались в последующем внутри опалубки. После сборки свободными должны остаться по 20см бруса с обоих краев. Шаг между брусьями по длине – 70-100мм.

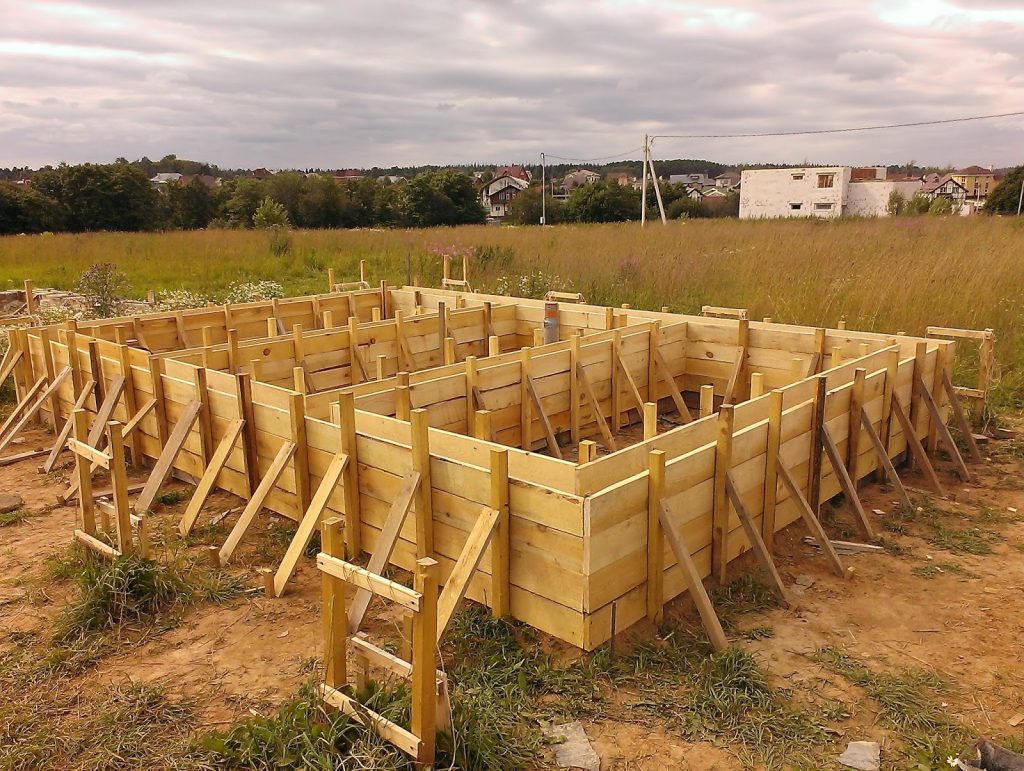

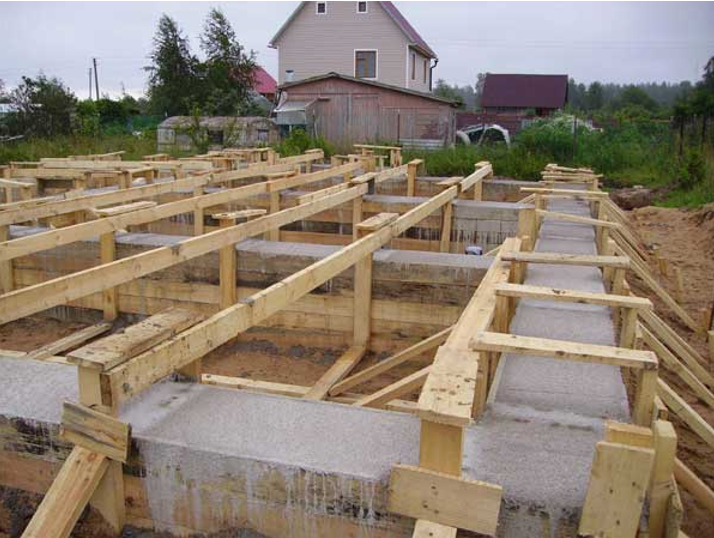

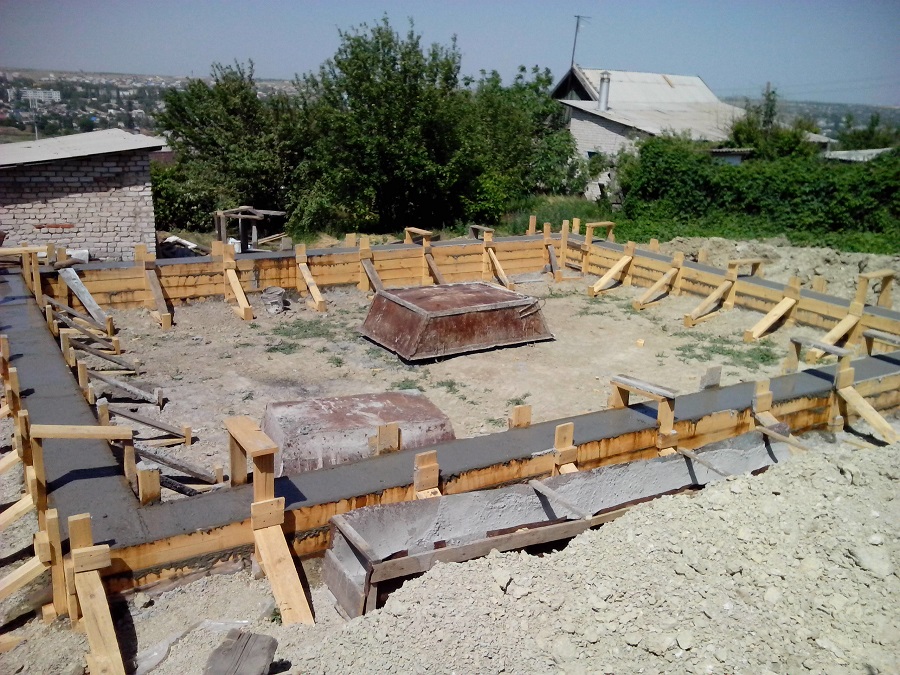

Итак, как делается надежная опалубка под фундамент? Установку щитов производят так:

• Свободный нижний конец каждого бруса опоры утапливают в грунт;
• Из бруса нарезают распорки одинаковой длины;
• Временно крепят щиты на длинные колья (можно из толстых веток) с внутренней и внешней стороны. Горизонтально по уровню устанавливают распорки;
• Вбивают на некотором расстоянии от щитов колья из бруса;
• Между щитами и вбитыми кольями устанавливают подкосы;
• Вытаскивают временные колья, выравнивая щиты по вертикали. Иногда для придания сооружению дополнительной жесткости используются специальные хомуты. Как именно их сделать смотрите на картинке ниже.

В том случае, если фундамент не слишком длинный, вместо хомутов можно применить проволочные скрутки. Верхние концы брусьев противоположных щитов обматывают проволокой, вставляют в нее металлический прут и начинают вращать его. В результате щиты стягиваются, плотнее прижимаясь к распоркам. При таком способе лучше дополнительно установить горизонтальные бруски по грунту между щитами и кольями.

Переставная опалубка под фундамент делается своими руками всего из двух щитов длиной 3-4м. Устанавливается она точно так же, как обычная. После заливки бетона выжидают сутки и переставляют щиты дальше по длине траншеи. При таком способе край получающихся отрезков бетонной ленты делают скошенным. В этом случае получится более прочная лента.

Совет: Для того, чтобы стенки фундамента получились более гладкими и вода из раствора не впитывалась в древесину, можно обтянуть щиты изнутри полиэтиленом.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Опалубка для плитного фундамента

Далее посмотрим, как поставить опалубку под плитный фундамент. Сбивается она также обычно из досок и бруса. Сначала в грунт забивают стойки, а затем оббивают их досками. Для устойчивости устраивают подкосы точно так же, как при устройстве опалубки для ленточного основания под дом. По углам щиты скрепляют уголком.

Важно: Опалубка как для плитного, так и для ленточного фундамента должна быть выше будущего цоколя примерно на 5см. При этом верх залитой бетонной ленты можно будет выровнять, без риска перелить смесь через края.

Возведение опалубки для столбчатого фундамента

В качестве опалубки под столбчатый фундамент часто используют асбоцементные трубы. Иногда ее делают и просто из рубероида. В последнем случае материал сворачивают в трубу и опускают в яму.

Для заливки части столба над грунтом используется и опалубка из досок. Делают ее также из небольших щитов, закрепленных подкосами или уголком.

Таким образом, ответ на вопрос о том, как поставить надежную опалубку под фундамент дома или какой-нибудь хозпостройки своими руками, зависит от типа бетонного основания. В любом случае сборка подобной конструкции ничего суперсложного собой не представляет.

Видео по теме «опалубка своими руками»:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Готовим площадку под фундамент

Любое строительство начинается с подготовки площадки. Нужно убрать участок, выровнять его и разметить территорию. Проведение расчетов должно быть максимально точным, важно правильно выставить прямые углы. Еще сложнее разметить дуговые участки фундамента. Как правило, самостоятельно такие действия не проводят, а нанимают профессионалов. Далее вручную или экскаватором копается траншея. Второй способ, безусловно, более предпочтительный, но после него подравнять низ и края.

Следующий этап – гравийная подушка на дне траншеи. Как вариант – можно сделать слой щебня. Далее «подушку» тщательно трамбуют и укладывают на нее гидроизоляцию. Это может быть как специальный материал, так и цементно-песочная смесь.

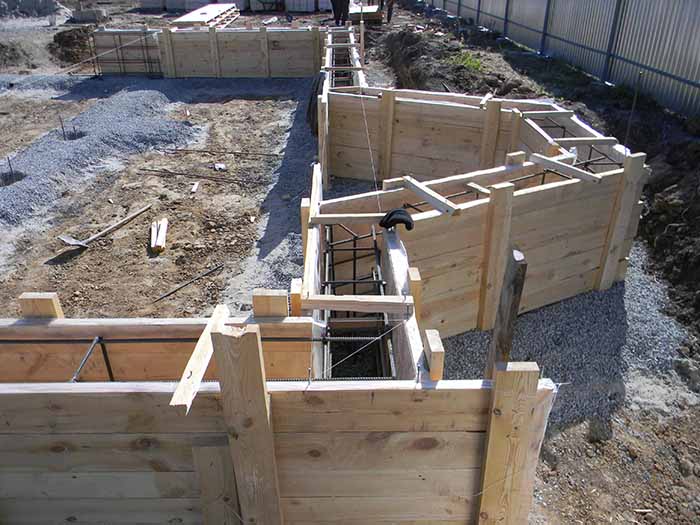

Как сделать опалубку съемного типа

Чаще всего опалубка для фундамента делается из досок толщиной 3-4 см и шириной 15-20 см. Листовое железо, фанерные щиты или профнастил применяется реже. Специалисты не рекомендуют экономить на материале и брать хорошие доски, ведь они потом могут использоваться еще несколько раз. Некачественные элементы могут нарушить геометрию конструкции или для их скрепления будет затрачено больше времени и усилий.

Одна поверхность доски (соприкасающаяся с раствором) должна быть гладкой, это упростит ее снятие при демонтаже. Устанавливать опалубку нужно строго вертикально, используя отвес. Конструкция фиксируется распорками.

Глубина фундамента в средней полосе страны зависит от типа будущего строения на нем. Если это баня или хозяйственная постройка в 1 этаж, то не углубляться на полтора метра. В целом же существуют специальные формулы, по которым рассчитываются необходимые глубины. В них учитывают и степень промерзания грунта, и этажность постройки, и тип стеновых материалов.

Фиксировать опалубку можно по диагонали и по углам. На выходе должна получиться максимально прочная и устойчивая конструкция, которую не сможет «разорвать» залитый бетон. После монтажа дощатые стены покрывают ПВХ-пленкой и закрепляют эту гидроизоляцию степлером. Конструкция готова, остается поместить в ее каналы арматурную сетку, предварительно сваренную или связанную проволокой.

Заливают бетон слоями, следят, чтобы не образовались воздушные мешки. Для этого проводят постоянное протыкание бетона железным штырем. По инструкции желательно также провести трамбовку глубинным вибратором после заполнения опалубки. Такая процедура удаляет все мелкие воздушные пузыри и повышает прочность монолита после застывания. Важно накрывать каналы пленкой во время дождя и поливать водой в сильную жару. Полное затвердение фундамента происходит через 28 суток. Но снимать опалубку можно уже через 2 недели после заливки.

Преимущества съемной опалубки:

• несколько вариантов щитов;
• использование недорогих подручных материалов;
• общая дешевизна.

К недостаткам можно отнести:

• сложность сборки;
• возможные утечки раствора;
• многочисленные распорки и клинья;
• малая общая прочность конструкции.

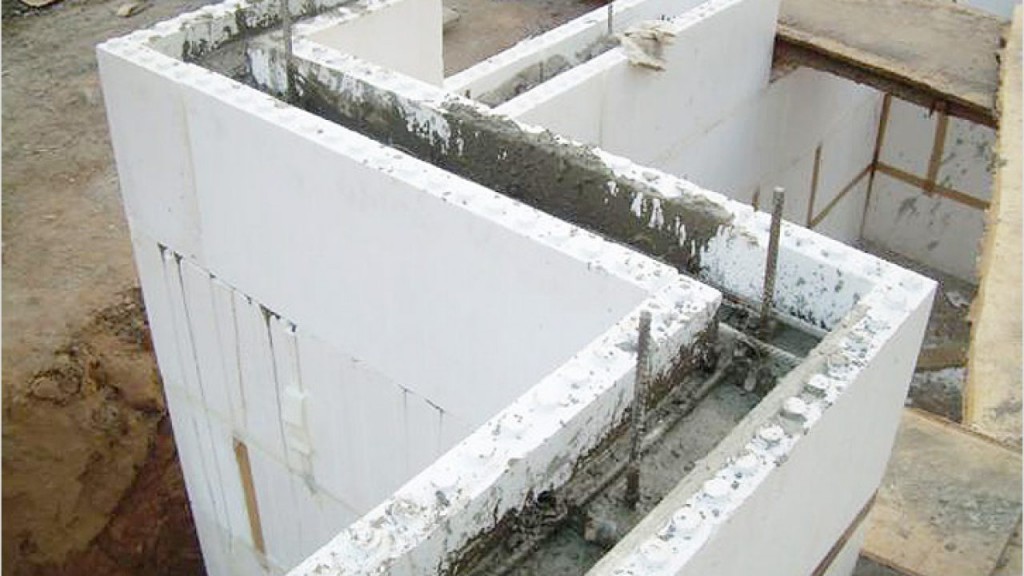

Несъемная опалубка

Сделать несъемную форму для фундамента своими руками гораздо проще. Ведь опалубка в данном случае представляет собой легко собирающийся по схеме «конструктор для взрослых». Все детали и элементы нужно всего лишь скрепить и установить согласно инструкции.

Материал для плит несъемной опалубки:

• пенополистирол;
• фибролит (магнезит с древесной стружкой);
• смесь цемента и щепы.

В любом из указанных вариантов плиты служат тепло- и звукоизоляционным слоем.

Блоки опалубки соединяются между собой монолитными или съемными перемычками. Через них не протекает бетон. Второй ряд скрепляется с первым при помощи замков шип-паз. Отсутствуют любые подпирающие элементы. Производители постоянно совершенствуют конструкцию. Так, если раньше перемычки были пенополистирольные, и внутрь них могли проникать грызуны, то сейчас этот недостаток устранен. Проводится обязательное армирование прутьями диаметром 8 мм.

Заливка бетона в такой фундамент должна производиться слоями по 20 см с обязательным утрамбовыванием. Ни в коем случае нельзя лить раствор с высоты более 1,5 м, так как можно повредить опалубку.

Плюсы несъемной конструкции из пенополистирола:

• точная геометрия форм фундамента;
• меньший объем земляных работ;
• простая схема монтажа;
• устойчивость к гниению и коррозии;
• возможность прокладки труб и проводки внутри фундамента;
• долговечность.

К минусам следует отнести высокую цену, которую придется выложить за несъемную опалубку для монолитного фундамента или забора.

Подводя итоги, следует отметить неоспоримый факт: практически любая постройка требует наличия фундамента под ней. Следовательно, понадобится опалубка. В зависимости от финансовых возможностей хозяев участка, можно использовать дорогую несъемную или запастись собственным материалом, чтобы сделать конструкцию при потребности своими руками. Но, как вариант, есть возможность компромиссного решения: брать многоразовую опалубку в аренду по мере необходимости на ближайшей стройплощадке.

Устройство монолитной плиты

Как и при укладке любых монолитных конструкций, устройство плитного фундамента подразумевает определенную последовательность слоев бетонного «пирога»:

1. Песчано-гравийная подложка – 15-20 см песка позволяет выровнять «непослушный» грунт, а 15-20 см гравия станут хорошей дренажной системой.
2. Геотекстиль (некоторые укладывают его перед песчаным основанием).
3. Бетонная «подготовка» толщиной порядка 5-10 см. Этот слой представляет собой жесткое основание, которое потребуется для гидроизоляции.
4. Рулонный гидроизолирующий материал (лучше отдать предпочтение материалам на стекловолоконной основе).
5. Теплоизоляция толщиной около 15-30 см. Утеплитель (лучше всего подойдет пенополистирол) снизит силу пучения и сделает фундамент не таким холодным.
6. Армопояс состоящий из двух арматурных сеток с ячейками размером 20 х 20 (диаметр стержней 12-16 мм).
7. Бетонная стяжка толщиной 20-50 см и система теплых полов (если предполагается).

Чтобы залить плитный фундамент своими руками, необходимо произвести правильные расчеты.

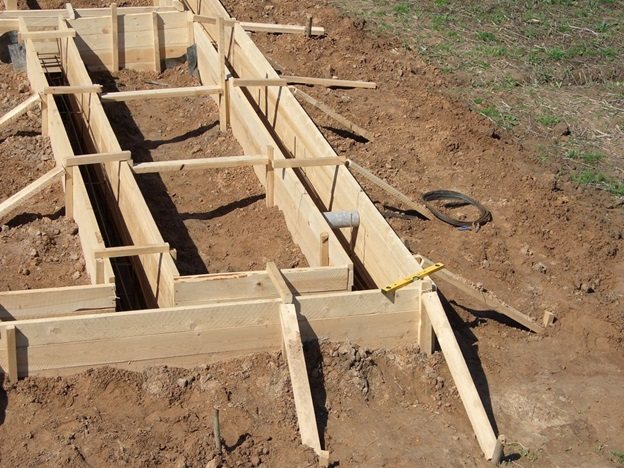

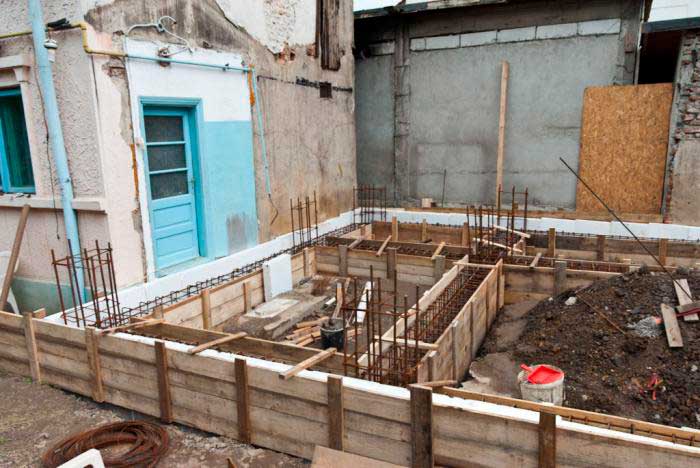

Съёмная опалубка

Опалубка является неотъемлемой частью возведения любого вида фундамента. По способу монтажа она делится на два вида: съемная и несъемная.

Съёмная опалубка может быть сделана, как из разборных коробов, так и из обычных досок. Первый вариант считается многоразовым, а именно, после окончательного застывания бетонной смеси, ее составные части демонтируются. Это существенно влияет на снижение себестоимости работ.

Рис. 3 Съёмная опалубка

Совет эксперта! Плотно пригнанные доски могут треснуть под большим давлением бетона, так как при смачивании водой дерево разбухает. Поэтому напоминаем, что щель между стыками не должна превышать двух миллиметров.

Доски, использованные для строительства опалубки, также можно впоследствии пустить в дело. Но чтобы их без проблем снять, не стоит делать привязку параллельных сторон по дну траншеи. В этом случае снять их будет невозможно.

Видео: Готовая съёмная опалубка

Особенности конструкции

Фундаментная система ленточного типа изготавливается в виде монолитной ленты из железобетона. Она располагается под каждой несущей стеной постройки. Используется при возведении тяжелых зданий из бетона, камня или кирпича, для зданий с подвалом, цокольным этажом или подземным гаражом. Устанавливается на грунтах любого типа, исключение просадочные и торфяники.

В зависимости от степени углубления в почву различают мелкозаглубленную и полнозаглубленную конструкцию. Первый вариант используется для легких каркасных построек. Бетонная лента опускается в землю на 540-600 мм. Полнозаглубленный фундамент ставится под тяжелые постройки. Он углубляется на 240-300 мм ниже отметки уровня промерзания почвы. Иногда встречается незаглубленный вариант. Он ставится на неподвижных почвах или на скалах. Для домов он не пригоден, используется для хозяйственных построек.

Фундамент-лента бывает монолитным или сборным. Монолитом называется цельная отливка из бетона. Она изготавливается за одну заливку, обладает максимальными прочностными и несущими характеристиками. Сборная система собирается из бетонных блоков заводского изготовления. Ее эксплуатационные характеристики немного хуже, чем у монолитного основания. При укладке блоков нельзя обойтись без специальной техники.

По требованиям СНиП монолитное сооружение должно заливаться за один прием. Самостоятельно замесить такой объем раствора невозможно, поэтому приходится обращаться к специализирующимся на производстве бетона компаниям. В этом случае готовую смесь в миксере привезут на строительную площадку и зальют в подготовленную опалубку. Непрофессиональные строители в силу ряда причин иногда пренебрегают этим правилом и проводят поэтапную заливку. Это отрицательно сказывается на прочности получившейся конструкции.

Перед монтажом фундамента необходимо рассчитать его основные параметры. Для этого важно учесть множество факторов: глубину залегания подземных вод, уровень промерзания почвы, вес здания, тип грунта. Самостоятельно сделать это правильно очень сложно. Лучше всего обратиться к специалистам. Они выполнят геодезические испытания и полностью рассчитают систему.

Instagram betonnie_raboti_minsk Instagram betonnie_raboti_minsk

• Фундамент

  4 вида фундамента для строительства дома на склоне

Цоколь дома своими руками: подготовка поверхности, заливка и укладка цоколя

Цоколь – это неотъемлемая часть практически любого наземного здания. Наличие подножия дает возможность оградить стены от воздействия грунтовой влаги, дождя и снега – без него стены будут сильно сыреть, что в конечном итоге приведет к медленному ослаблению всей конструкции.

Также наличие цоколя делает здание визуально выше.

Наше восприятие устроено таким образом, что отсутствие подножия или его недостаточная высота делает постройку приземистой, независимо от высоты ее стен.

Также высота цоколя определяет количество полезной площади полуподвального помещения – чем выше он будет, тем соответственно вместительней будет подвальный этаж.

Несмотря на трудоемкость процедуры, при наличии желания вы вполне можете возвести цоколь своими руками.

В этой статье вам будет предоставлена пошаговая инструкция, в которой будут описаны все основные моменты формирования цокольной части здания.

Данная информация будет особенно полезна в том случае, если вы решили построить цокольный этаж своими руками, так как она полностью раскрывает начальный этап возведения подвального помещения.

Защитная функция подножия

• Цоколь
  • Подготовка поверхности
  • Заливка цоколя
  • Укладка цоколя
• Итог

Цоколь

Существует две основные разновидности цоколя – монолитный и сборный. Первый формируется посредством заливки бетонного раствора в опалубку, а второй собирается из отдельных элементов.

Следует отметить, что потенциал прочности монолитной конструкции в несколько раз выше, чем у сборного аналога. Однако собрать цоколь из отдельных элементов в некоторых случаях гораздо проще, нежели залить цельную ленту.

Подготовка поверхности

Вторичная заливка цоколя на уже готовую основу чаще всего осуществляется в том случае, если в качестве фундамента используется бетонная площадка-плита.

На ленточной основе данная технология практические не применяется, так как в данном случае рациональнее изначально произвести заливку цокольного фундамента, чтобы обе конструкции имели цельную структуру.

Если будущий цоколь будет заливаться, то неровности поверхности не играют особой роли и осуществлять какие-либо манипуляции нет необходимости. Если же подножие будет сборным – необходимо удалить сильно выпирающие элементы, которые не перекроются раствором для кладки.

Обратите внимание!Для формирования цоколя также используются железобетонные блоки, однако их применение подразумевает привлечение специализированной техники и в данной статье этот вариант рассматриваться не будет.

Заливка цоколя

• В первую очередь закладывается усилительный каркас, сваренный из арматурных прутьев – минимальное сечение прута должно быть не менее 1,2 см. Армировку располагают ровно посередине будущего цоколя;

• Выставляется опалубка. Она бывает двух видов – металлическая и деревянная. При наличии выбора – предпочтение следует отдать металлическим щитам, так как они имеют ребра жесткости, которые будут препятствовать выдавливаю и возникновению деформаций. Опалубка для цоколя своими руками может быть изготовлена только из дерева – самодельное изготовление является единственным преимуществом данного аналога;
• Опалубка фиксируется посредством клиньев и разно-уровневых распорок. С их помощью предотвращается выдавливание щитов в наружу. Крепления должны быть надежными и присутствовать в достаточном количестве;

Заливка цоколя своими руками в деревянную опалубку

• После установки опалубки осуществляется непосредственно заливка цоколя бетоном. В качестве раствора используется смесь цемента, песка и щебня в пропорции 1:3:4 исходя из массовой доли компонентов. Данное соотношение применимо только в том случае если используется цемент марки М400 – в остальных случаях долю цемента необходимо увеличить;

Укладка цоколя

В качестве материала для выкладки цоколя используются бетонные блоки различной конструкции, это могут быть как цельные, так и пустотелые аналоги. Кирпич для этой цели использовать нежелательно, так как он плохо переносит влагу, присутствие которой, в данном случае неизбежно.

Какие именно блоки выбрать, целиком зависит от ваших предпочтений и ситуации – цена пустотелых шлакоблоков на порядок ниже, в то время как цельные блоки обладают более высокой прочностью.

В качестве раствора для кладки используется смесь цемента и песка в пропорции 1:3 исходя из массы материалов. Песок необходимо в обязательном порядке просеять, чтобы исключить вхождение мелких камней и других посторонних элементов.

По консистенции готовая смесь должна напоминать густую, хорошо промешанную кашу.

• В первую очередь выкладывается первый ряд блоков – весь периметр должен представлять собой идеальный прямоугольник. В большинстве случаев плита или ленточный фундамент заливаются со строго выверенной диагональю, и производить какие-либо измерения нет необходимости;

Обратите внимание!Чтобы ряд получился максимально ровным, первыми выкладываются угловые блоки – между ними натягивается нить, которая будет служить ориентиром для расположения промежуточных элементов.

Выкладывание цоколя по нити

• Выкладываются углы – они должны быть идеально ровными по вертикали. В качестве ориентира используется отвес или строительный уровень. Углы кладутся по пирамидной системе – обязательным условием является расположение блоков в разбежку. Отсутствие связки между элементами, приведет к ослаблению конструкции;
• После того, как углы будут выложены, между ними натягивается нить, которая будет служить ориентиром для установки промежуточных блоков. Важно проследить за тем, чтобы блоки не задевали нить, иначе произойдет ее смещение, что в свою очередь повлечет за собой искривление линии в целом;

Монтаж подножия своими руками позволит вам сэкономить средства и самостоятельно осуществить строительство цокольного этажа. Более подробную информацию по данной теме вы можете получить посредством просмотра видео в этой статье. Успехов!

Особенность самостоятельного изготовления опалубки

При проведении сборки щитов с использованием обрезной доски необходимо учесть, что между элементами должны отсутствовать щели, это исключительно протекание раствора.

Можно использовать элементы разной длины и ширины, при сборке предпочтительнее применять гвозди, а для того чтобы укрепить щиты и не позволить им расходиться, следует использовать поперечины. Если вы думаете о том, как сделать опалубку для фундамента, пошаговая инструкция, представленная в статье, позволит произвести работы правильно. Щиты нужно сбивать с внутренней стороны, а с обратной гвозди должны быть согнуты. Учитывая габариты будущего фундамента, можно рассчитать расстояние между поперечинами щитов, это позволит исключить деформацию. Помимо прочего, при изготовлении опалубки нужно учесть высоту будущей конструкции. Чем выше основание, тем толще должны быть бруски для опалубки. Это касается и поперечин. На следующем этапе можно приступать к сборке щитов, от проведения данных работ будет зависеть качество фундамента.

Видео: несъемная опалубка в “Дачном ответе”

***

© 2012-2020

(Пока оценок нет)

• дерево
• загородный дом
• камень и бетон
• мокрые смеси
• строительные работы

Перейти в раздел:

• Строительство своими руками, загородный дом и участок

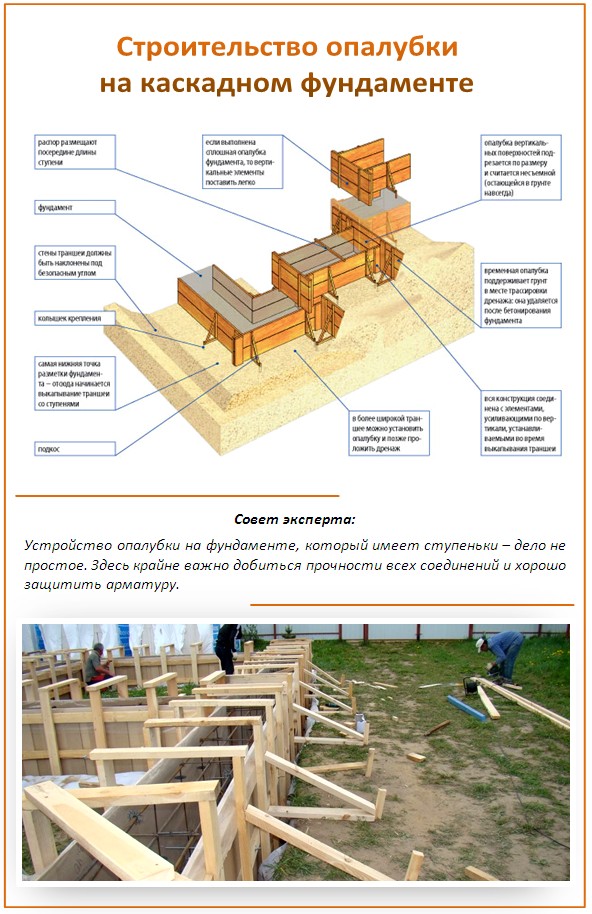

Особенности возведения щитовой для изгороди на склоне

Если участок находится на склоне, то опалубочная система создается по особой технологии. Основание в этом случае делается ступенчатым. Оно будет состоять из одинаковых элементов, которые размещаются на разных уровнях в форме ступеней.

Схема установки столбов на участке с уклоном

Траншеи нужно при этом вырыть сверху вниз. Делается это вдоль склона. Бетонный раствор следует залить по такой же схеме. Процесс заливки начинается с верхних ступеней. Также необходимо следить, чтобы торцы у них были закрыты.

Опалубку под забор делают таким образом, чтобы основание получилось прочное и надежное. Нужно грамотно подобрать материал для ее создания. Для этого стоит воспользоваться рекомендациями специалистов, имеющих опыт в данном деле.

Схема размещения оснований с различным скосом

Если все будет сделано согласно технологии, то срок эксплуатации у ограждения будет длительным. Предпочтительно выбирать съемную конструкцию, тогда ее можно будет использовать повторно для создания основания для какой-нибудь хозяйственной постройки.

Строим опалубку

Сборку опалубки ленточного фундамента производят после того, как утрамбовали грунт и выровняли плоскость. Для монтажа опалубки подойдет любой подходящий материал, которым вы располагаете. Если производится сборка съемной опалубки, то наилучшим вариантом станет деревянная струганая доска. Опалубка под ленточный фундамент из такого материала после затвердевания бетона легко снимается. Для обустройства несъемного типа опалубки хорошо подойдет пенополистирол.

При выборе доски для сборки щитов опалубки необходимо учитывать давление, которое будет создаваться по мере заливания бетона в траншею. Щиты делают немного шире глубины траншеи, а их количества зависит от протяженности котлована. По всему периметру на одинаковом расстоянии друг от друга вбиваются деревянные колышки, на которые после устанавливаются приготовленные щиты.

Когда опалубка готова, ее вымеряют уровнем и начинают устройство ленточного фундамента по следующей технологии: сверху укладывают рубероид, внутри траншеи монтируют арматурный каркас и заливают бетоном. Через 6-7 дней ленточный фундамент набирает свои качества, после чего можно продолжать строительные работы.

Изготовление опалубки под ленточный фундамент, как и возведение самого основания – процесс довольно трудоемкий, но с ним можно справиться самостоятельно. Достаточно иметь инструмент, большое желание что-нибудь построить самостоятельно и придерживаться определенной технологии, и тогда у вас все получится!

Опалубка для ленточного фундамента своими руками

Самая объемная — опалубка для ленточного фундамента. Она повторяет контуры дома и всех несущих стен с двух сторон ленты. При строительстве более-менее большого здания с большим количеством перегородок, расход на материалы для опалубки фундамента будет очень значительный. Особенно при глубоком заложении фунлдамента.

Конструкция щитов и их соединение

При сборке опалубки своими руками важно делать щиты прочными: им нужно будет удержать массу бетона до тех пор, пока не произойдет отвердение.

Размеры щитов опалубки меняются и зависят от геометрии фундамента. Высота — чуть выше, чем высота фундамента, длину каждого щита определяете сами, но обычно она от 1,2 до 3 м. С очень длинными конструкциями работать неудобно, так что оптимальная длина порядка 2 м. Суммарная длина всей опалубки  должна быть такая, чтобы они становились точно по разметке фундамента (не забудьте учесть толщину щита).

Как может устанавливаться опалубка для ленточного фундамента: в вырытую по габаритам ленты траншею и в котловане в раскосами

При изготовлении опалубки из досок, нарезаете несколько штук одинаковой длины, скрепляете при помощи брусков и гвоздей или саморезов. При использовании гвоздей забивают их с внутренней стороны щита, загибают на бруске. С саморезами работать проще: их не нужно загибать, так как за счет резьбы они  обеспечивают плотное прилегание элементов. Их закручивают с внутренней стороны щита (той, которая будет обращена к стенке фундамента).

Первый и последний брусок крепят от края на расстоянии 15-20 см. Между ними, на расстоянии 80-100 см, ставят дополнительные. Чтобы устанавливать щиты опалубки было удобно, два-три бруска (по краям и в середине) делают на 20-30 см длиннее. Их заостряют и при монтаже забивают в грунт.

Примерные размеры щитов опалубки из обрезной доски

Щиты из фанеры или ОСБ собираются на раме из бруска. При сборке важно хорошо укрепить углы. В данной конструкции они — самое слабое место. Усилить их можно при помощи металлических уголков.

Установка опалубки своими руками

Если щиты сделали с несколькими удлиненными брусками, их нужно выставлять по шнурам натянутой разметки. Сложность состоит в том, что одновременно выставлять нужно и в вертикальной плоскости. Для фиксации можно использовать забитые по отметке и выставленные по вертикали бруски. При установке плоскость щитов выставлять вплотную к этим брускам. Они будут и поддержкой, и направляющими.

Щиты с удлиненными поперечными брусками устанавливать проще

Так как дно траншеи или котлована должно быть ровным (уплотняют его и ровняют под уровень), то выставлять горизонтально щиты должно быть просто. Старайтесь не сильно забивать их: легче потом будет выравнивать. Опускаете один из углов до уровня подсыпки. Щели быть не должно, раствор вытекать не должен. Добившись плотного прилегания, берете строительный уровень, прикладываете вдоль щита и молотком забиваете второй край до тех пор, пока верхняя кромка не будет установлена горизонтально. Следующий щит уже выставляете относительно установленного: они должны находится на одном уровне и в одной плоскости.

Если щиты сделаны без длинных брусков, на дне котлована, по линии разметки ленты, закрепляют брусок, который будет служить упором. Щиты приставляются к нему вплотную, потом при помощи укосов и распорок фиксируются.

Укрепление — раскосы и упоры

Для того чтобы под массой бетона опалубка не развалилась, ее необходимо закрепить снаружи и изнутри.

Снаружи устанавливают раскосы. Подпорки должны стоять не реже, чем через метр. Особое внимание нужно уделять углам: тут ставят упоры в обе стороны. Если высота щита больше 2 метра, то одного пояса упоров недостаточно. В этом случае делают как минимум два яруса распорок: верхний и нижний.

Снаружи опалубки ставят упоры и раскосы. При большой высоте их делают в несколько ярусов. Обратите внимание на толщину опорного бруса

Стабилизировать необходимо и расстояние между двумя противоположными щитами. Для этого используют шпильки из арматуры диаметром 8-12 мм, прокладки из металла и гайки соответствующего диаметра. Шпильки устанавливают в два яруса: вверху и внизу, на расстоянии 15-20 см от края.

Длина шпилек больше ширины ленты примерно на 10-15 см. Есть два варианта:

• На обоих концах арматуры нарезается резьба. Тогда на каждую шпильку потребуется по две металлические уплотняющие пластины и гайки.
• С одной стороны шпильку загибают и расплющивают, с дугой нарезается резьба. В этом случае гайка нужна одна (пластин по-прежнему две).

Как сделать распорные шпильки в опалубке

Сборка происходит следующим образом:

• В обоих щитах сверлятся длинным сверлом отверстия.
• Между ними устанавливается отрезок трубы.
• Продевается шпилька.
• Устанавливаются металлические пластины (не дадут шпильке разорвать материал щита).
• Закручиваются и подтягиваются гайки.

Работать нужно вдвоем, а лучше — втроем. Один внутри между щитами устанавливает трубки, и по человеку для установки шпилек и закручивания гаек.

Посчитаем количество необходимых материалов

Необходимое количество материала для обустройства опалубки своими руками определяется следующим образом. Известную из проектной документации длину и высоту бетонного основания нужно разделить соответственно на длину и ширину предназначенных для использования досок. Перемножением полученных цифр определяется их количество, необходимое для возведения конкретной опалубки. Помимо досок, необходимо приобрести деревянные брусья и распорки. Их стоимость может доходить до половины расходов на приобретение досок. Нужно учесть и дополнительные траты на шпильки и крепежные элементы.
