Винтовая лестница в доме: виды, особенности

Материал, из которого можно сделать

При изготовлении лестниц используются разные фактуры и материалы. В зависимости от предполагаемого проекта, можно создать своими руками настоящий шедевр. Каждый хочет установить в своем доме оригинальную лестницу. Видоизменить подсмотренный у других вариант, можно с помощью отделки оригинальными элементами декора. Используя качественные материалы и соблюдая нужные пропорции, возвести надежную лестницу винтового типа под силу каждому — кто умеет держать в руках инструмент и немного разбирается в черчении. Чтобы не уходить от темы, предлагаем вам познакомиться с материалами, из которых выстраивают лестницы:

• ценные породы дерева;
• металлоконструкции;
• бетонные основы;
• натуральный камень;
• стекло или керамика.

От выбранного для ступеней и ограждений материала зависит завершенный вид конструкции. Следуя традициям, вовсе не обязательно выполнять лестницу из дерева. В современном интерьере превосходно будут смотреться варианты из металла и натурального камня. Последнее время наблюдается тенденция возведения монолитных конструкций из бетона. Очень хороших результатов можно добиться благодаря комбинированию разных материалов.

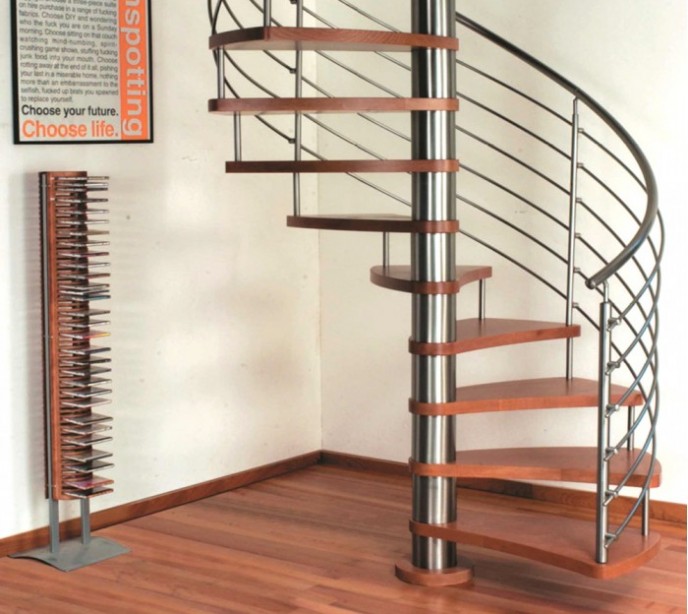

С деревянными ступенями очень гармонично сочетаются металлические элементы.

За счет комбинирования, экономя на дорогостоящих материалах, можно создавать уникальные дизайны. Не менее популярны стеклянно-металлические винтовые лесенки.

При выборе материала для будущей лестницы следует учитывать динамику общего стиля жилища. Используя наиболее распространенный материал, натуральную древесину для лестниц, можно получить не выходящую из моды прочную конструкцию.

Созвучно с современным интерьером смотрятся винтовые лестницы из натурального полированного камня. Чаще из камня делают только лишь ступени, а каркас из металла.

Полностью каменные конструкции прочные, но очень громоздкие.

Составляем проект, или в чем секрет безопасной лестницы?

Винтовая лестница от обычной маршевой отличается тем, что все ее ступени являются забежными (поворотными). Это делает ее несколько неудобной в использовании. Чтобы свести данный минус к минимуму и сделать конструкцию безопасной, при ее проектировании необходимо соблюдать следующие правила:

• шаг витков лестницы делайте ≥ 2 м;
• ширина пролета ≥ 900-1000 мм, т.е. диаметр лестницы должен составлять примерно 2 метра диаметр опоры;
• ширина проступи у опоры ≥ 100 мм.
• по середине ширина проступи должна быть ≥ 200 мм. У края, т.е. в самой широкой части, этот показатель не должен превышать 400 мм.

Теперь выполним расчет лестницы с учетом всех этих моментов. Нужно посчитать радиус подъема или радиус траектории. Так как траектория проходит по центру винтового марша, радиус составляет половину ширины плюс половину радиуса опоры. К примеру, диаметр опоры составляет 100 мм, в таком случае радиус траектории будет равняться: 500 50=550 мм.

При изготовлении винтовой лестницы лучше отказаться от подступенков. Благодаря этому, нога не будет соскакивать с проступей даже на самом узком их участке.

Зная это значение, можем посчитать количество ступеней в одном витке. Для этого нужно посчитать длину траектории по формуле нахождения длины окружности: L=2πr=2х3,14х550=3454 мм. Полученное значение разделим на ширину проступи на участке движения. Возьмем безопасное и удобное значение – 220 мм. В результате получится – 3454:200=17,2~17 ступеней.

Далее можно рассчитать ширину ступеней у края, но предварительно нужно узнать длину окружности лестницы – 2х3,14х1050=6594. Теперь это значение разделим на количество ступеней – 6594/17=~390 мм.

Далее нужно посчитать высоту ступеней. Так как высота одного витка составляет 2 м, высота ступеней будет равняться – 2000:17=~120 мм. Теперь мы можем узнать общее количество ступеней, которое зависит от высоты лестницы, т.е. от расстояния между полом первого этажа и полом второго этажа. К примеру, высота лестницы равняется трем метрам, в таком случае лестница будет иметь ступеней – 3000:120=25.

Теперь нужно составить чертежи лестницы, изобразив ее на бумаге хотя бы схематически. Надо сказать, что конструкция зависит от материала, из которого она будет сделана. Далее рассмотрим, как изготавливается лестница из дерева. Правда, деревянной ее можно назвать условно, так как опора все равно будет металлической, сделанной из трубы.

В целом такая конструкция достаточно простая: на опору нанизываются ступени, между которыми располагаются втулки. По краям ступени будут связаны между собой стойками ограждения.

За основу вы можете взять готовую схему и лишь указать на ней точные размеры будущей лестницы. Имея ее перед глазами, вам проще будет работать.

Каркас из металла в винтовых лестницах.

Существует большое количество видов исполнения

лестниц винтового типа, подходящих под различные стилевые решения. Можно подобрать конструкцию для имеющегося интерьера или заказать оригинальный вариант под эксклюзивный стиль. Дополнят и украсят винтовую лестницу перила из стекла, кованые вставки, классические балясины из дуба или ясеня. Особенности винтовых лестниц: Конструкция по размеру не занимает лишнего пространства в помещении — свойство, делающее винтовые лестницы популярнее П-образных, Г-образных каркасов.

    Позвоните нам 8 (495) 789-26-70 и получите бесплатно 3D- проект вашей лестницы!

Монтируются лестницы винтовые в любом месте помещения – оградительная конструкция не требует привязки к стене, поэтому может устанавливаться даже в средине комнаты. В конструкцию входит каркас и забежные ступени – в маршевых и других вариантах дополнительно используются промежуточные межмаршевые площадки.

Материалы, подходящие для создания винтовых лестниц

Винтовая лестница может изготавливаться из различных материалов. Именно от верного выбора составляющих деталей зависят эксплуатационные характеристики, структура и внешний вид изделия. Особой популярностью пользуется винтовая лестница из металла, а также комбинированные конструкции.

Проект лестничного изделия включает разработку дизайна, правильные расчеты габаритов и количества ступеней, а также другие детали. Чтобы винтовая лестница металлическая или комбинированная имела совершенные формы и плавные изгибы, была эксклюзивной и безопасной, изготовлением лестницы на металлокаркасе должны заниматься профессионалы.

Задайте ваш вопрос инженерам- проектировщикам в WhatsApp или отправьте письмо на zakaz@

Смотреть портфолио наших работ

Лестница и стиль вашего дома: из чего можно строить?

Материалы различны, не бойтесь комбинировать. У вас есть возможность проявить фантазию и взять для изготовления:

• дерево;
• металл;
• стекло, бетон и камень.

Схема винтовой лестницы из дерева

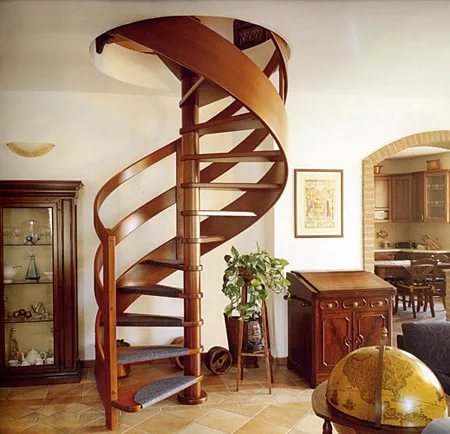

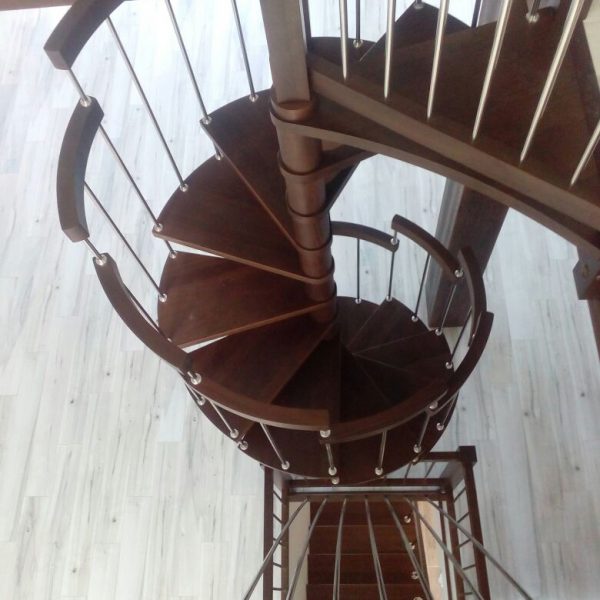

Часто для внутренних лестниц используется одно только дерево. Неудивительно, благодаря податливости материала, благодарно откликающегося на любой вид обработки, будь то резьба, окраска, морение, винтовые деревянные лестницы гармонично вписываются в атмосферу загородных «деревенских» домов в стиле рустик, кантри, прованс. Там, где используется много природных материалов, лестница с деревянными ступенями и балюстрадой необходимая деталь интерьера.

Металлическую лесенку с ажурными литыми ступеньками сейчас встретишь лишь в музеях и старинных особняках. Без изящных украшений, лаконичную можно увидеть в подсобных помещениях, на аварийных выходах и суровых «заводских» интерьерах.

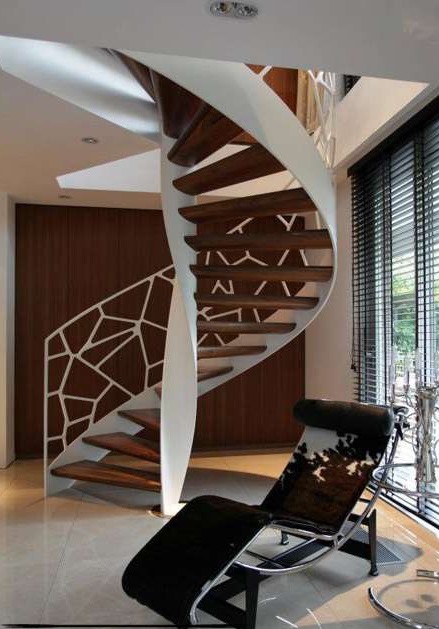

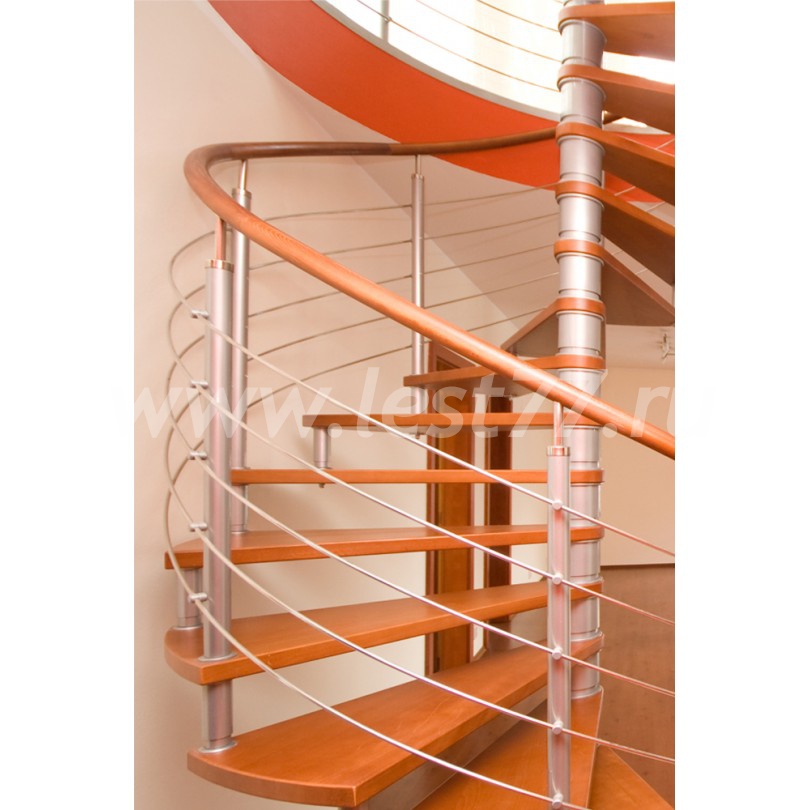

В большинстве современных домов предпочитают сочетание металла и дерева или металла и стекла. Лестница винтовая металлическая с деревянными ступеньками — самый распространенный вариант.

Её можно увидеть в продуманных интерьерах лофт и эко, минималистичных и строгих.

Винтажные, стилизованные под модерн, в классическом доме. И в простых коттеджах, без чёткой привязанности хозяев к какому-либо направлению в обустройстве своего пространства.

Стекло без других материалов используется крайне редко. Все равно ступени, так или иначе, закрепляются на металлических струнах или направляющих. Да и не всякий домохозяин будет рад такому сооружению.

Бетонные и каменные лесенки — спирали не так уж и редки

Поэтому такие лестницы удел ультрасовременных построек.

Бетонные и каменные лесенки — спирали не так уж и редки. Чаще всего неэстетичная поверхность закрывается тем же деревом и паркетом.

В настоящее время такие лестницы устанавливаются только в помещениях, где высокие потолки и много свободного пространства. Зато служит гораздо дольше, чем лестницы из дерева.

Нередка в частных хозяйствах полувинтовая лестница. Одна часть, которой представляет собой простую и знакомую лесенку, а другая закручивается по спирали.

Так как же построить своими руками у себя дома такой привлекающий взгляд и полезный предмет как винтовая лестница?

Используемые материалы

В качестве центральной стойки металлической конструкции используется обычная трубная заготовка диаметром 50 миллиметров со стенками толщиной не менее 4 мм. В «деревянном» исполнении роль центральной стойки играет колонна, изготовленная из какой-либо разновидности прочной древесины. Помимо этого, для обустройства центральной стойки могут использоваться такие популярные материалы, как бетон, кирпич или натуральный камень.

Оригинальные ступени

Перила для поручней могут изготавливаться как из клееной древесины твердых пород, так и из обычного металла. В отдельных лестничных конструкциях все перечисленные выше материалы могут присутствовать в комбинации. Подобно перилам сходни могут изготавливаться как из древесины, так и из металла (возможен даже вариант их изготовления из толстого закаленного стекла). Для изготовления лестницы подойдут любые строительные материалы, отличающиеся высокими показателями прочности.

Достоинства металлической и деревянной винтовой лестницы

Достоинства подобных сооружений заключаются в следующем:

1. Компактность. Часто она имеет решающее значение при выборе типа лестницы для небольшой комнаты на первом этаже. При низком потолке спираль его визуально приподнимает.
2. Экономия площади. Поскольку проем в перекрытии небольшой, то полезная площадь второго этажа существенно не сокращается.
3. Винтовые лестницы на второй этаж могут быть дополнительными к наружным мансардным. В этом случае они используются преимущественно зимой.
4. Экономия средств, так как для изготовления требуется меньше материалов, чем для маршевого сооружения.
5. Оригинальный элемент дизайна.

Минусом винтовой лестницы в частном доме можно считать некоторое неудобство перемещения по ней. Также невозможность поднятия наверх крупногабаритных предметов в собранном виде.

Прежде чем занести на второй этаж мебель, ее следует разобрать.

Расчет винтовых лестниц

Расчет размеров винтовой лестницы во многом зависит от назначения конструкции: будет ли она основная или вспомогательная. Если лестница выполняет роль основной, рекомендуется размер ее ступеней принимать не меньше, чем 90 см в длину, а диаметр проема, в который она будет устанавливаться — 200 см. Получается, что диаметр проема должен быть приблизительно на 20 см больше двух величин длины ступеней. Такая величина проема объясняется необходимостью обустройства винтовой лестничной конструкции ограждением и перилами. Тогда между перилами и поверхностью проема остается зазор в 10 см, что будет способствовать удобному опиранию на поручень. В случае со вспомогательной винтовой лестницей достаточно проема с диаметром 140 см и длиной ступеней 60 см. Обычно такие лестницы используют для подъема на чердак или спуска в подвальное помещение.

Компактная металлическая лестница на чердак

Конструкция винтовых лестниц такова, что при передвижении по ним используется не вся длина ступеней, а только широкая ее часть. Если, к примеру, проектируемая лестница имеет ширину ступени 90 см, то часть от этой ступени будет крепиться к опорному столбу, с другой стороны будет крепиться ограждение. Таким образом, для ходьбы останется около 80 см. Но учитывая, что ступени винтовой конструкции имеют забежное расположение, та их часть, которая крепится у столба, будет нависать над частью последующей ступени. Следовательно, ширина ступени, пригодная для передвижения, сократится еще на 25%. В результате получится, что из всей ступени шириной 90 см использоваться для перемещения будет около 50 см.

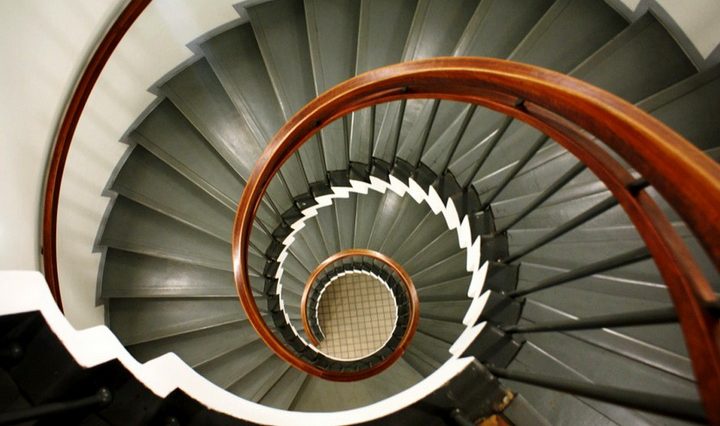

Изящная металлическая винтовая лестница

Для достижения более комфортного перемещения, диаметр проема и размеры винтовой лестницы увеличивают. Однако, не следует величину проема принимать более 300 см, в этом случае пространство под занимаемую лестницу позволит установить маршевую конструкцию.

Винтовые

При всем своем изяществе в плане удобства они не так практичны, как маршевые конструкции. В частности, по ним проблематично поднимать или опускать мебель и другие габаритные предметы. Чтобы винтовая лестница была достаточно комфортной для повседневного использования, проём для неё должен быть с диаметром от 1800 мм.

Небольшая винтовая лестница, стоимость каркаса 42 тыс.

Завершающая стадия монтажа

Завершающий этап самостоятельных работ по изготовлению и монтажу винтовой наружной лестницы предполагает ее отделку. Материалами для отделки могут быть различными. Кроме этого на данном этапе необходимо продумать оформление перил и барьера. Благодаря им обеспечивается безопасность использования конструкции и возможность создания оригинального внешнего вида.

К примеру, используют следующие материалы для изготовления ограждения и перил:

• дерево;
• ПВХ;
• металл (в случае с коваными изделиями).

После монтажа винтовой наружной лестницы необходимо отшлифовать все неровности на поверхности, а также сгладить сварные швы. Металл грунтуется и покрывается краской для сохранения состояния материала.

Чертеж винтовой лестницы из дерева

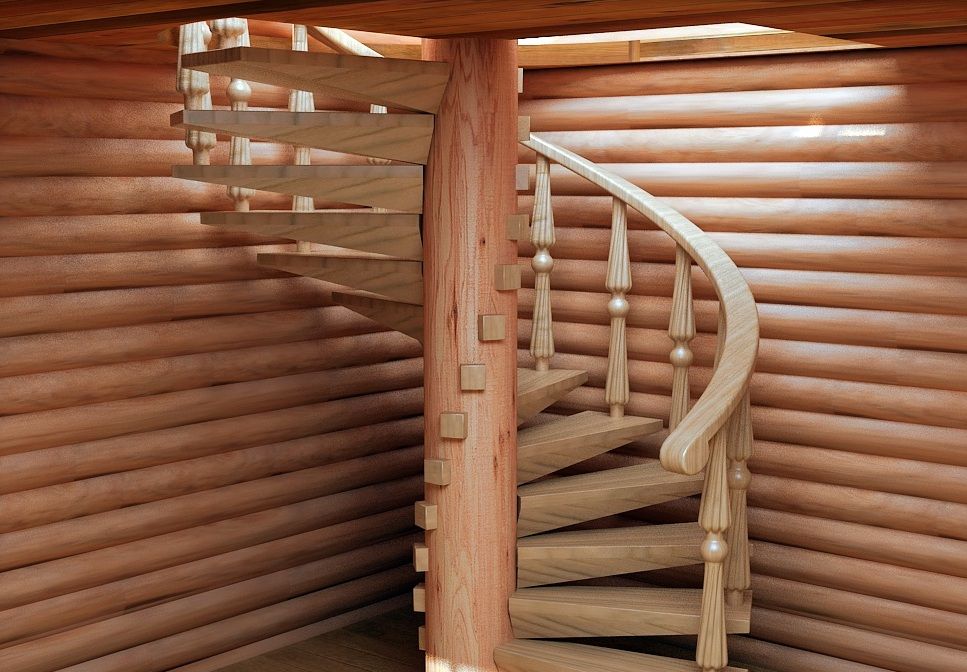

Изготовление лестницы из бревна требует: грамотного подхода, проектирования, четкого следования чертежу. Чертеж сделать не сложно, но и не просто, так как от проектирования зависят такие факторы, как безопасность конструкции, долговечность и самое главное износоустойчивость. Помимо этого, неправильный проект может стереть такие особенности, как комфортность и удобство эксплуатации. Именно потому, многие предпочитают выбирать готовые сооружения, которые нужно просто установить и закрепить.

Перед тем как установить деревянную винтовую лестницу, необходимо правильно составить ее чертеж

Проектирование лестницы своими руками осуществляется в несколько этапов:

1. Определяется место под расположение будущего люка, который должен быть не менее 2 м2.
2. К входу на лестницу должен быть свободный доступ.
3. Продумывается и высчитывается точное количество ступеней. Стоит заметить, что в винтовой конструкции нет подступенков, а потому желательно, чтобы было некое захождение ступеней друг на друга в зауженной части.
4. Требуется просчет комфортного шага, чтобы независимо от возраста и размера ноги, спуск и подъем был максимально безопасным.
5. Градус уклона сооружение должен быть в 45 о.
6. Требуется тщательное продумывание того как, где и какие будут установлены поручни.

В среднем достаточно 13 ступеней, а стандартной шириной конструкции считается 120 см.

Подготовительный этап работы: проект и конструирование

Перед проведением самостоятельных работ по устройству винтовой наружной лестницы необходимо рассчитать все необходимые параметры будущей конструкции.

При этом перед проектированием во внимание следует принять следующие основные моменты:

• Конструкция винтовой лестницы не должна содержать подступенок – это вертикальный элемент, который соединяет ближние ступени между собой. Ступая на узкую часть ступеньки, это позволит обезопасить от соскальзывания ноги поднимающегося человека.
• В центральной части ступень лестницы должна быть не меньше по размеру в 20 см.
• Надежность узла крепления ступенек обеспечит средняя опорная стойка, диаметр которой должен быть не меньше пяти сантиметров.
• По высоте витки лестницы должны быть не меньше двух метров, т.е. больше роста человека. В таком случае при подъеме человек не будет сгибаться.
• Полный поворот наружной лестницы должен составлять не меньше 12 ступеней.

При изготовлении винтовой наружной лестницы имеет значение правильный расчет параметров для обеспечения удобства и безопасности ее эксплуатации.

Пример расчета винтовой лестницы: Приемлемая ширина конструкции составляет: от 80 до 90 см. При конструировании лестницы шириной в 85 см и при высоте 270 см, имеющую центральную стойку из металла, диаметр которой составляет 20 см необходимо:

1. Определить общий диаметр лестницы (который равен ширине конструкции, умноженной на два, и толщине опорной стойки). Имеем, 85 см x 2 + 20 см = 190 см.
2. Вписать в эту окружность другую, по которой будет осуществляться спуск и подъем человека. Радиус рассчитывается так: 85 см/2+20/2= 475 см.
3. Приемлемая ширина ступеней равна 30-35 сантиметрам, при этом происходит увеличение размера, удаляясь от центра конструкции. Берем средний размер в 30 см. Для определения количества ступенек на один виток необходимо разделить длину вписанной окружности на ширину ступеньки. Получаем, 2××475 см /30 = 9,94. Округляем до целого числа, итого получается 10 ступенек.
4. Высчитывается высота ступенек. Окружность делиться на 15 равных частей радиальными линиями. Для удобства подъема по лестнице учитывается человеческий рост, поэтому первая ступенька витка предполагается выше последней на рост человека. Учитывается также толщина ступенек, поэтому следует оставить запас на 10-15 см. При росте в 185 см при толщине ступеньки в 4 см с учетом запаса в 15 см, высота витка будет равна 205 см. Этот показатель делиться на количество ступеней: 205 см /10=20,5см.
5. Чтобы определить общее число ступенек нужно разделить высоту конструкции на высоту одной ступеньки. Получаем, 270 см/20,5см=13,1.

Заказать лестницу из дерева в Москве

Хочешь заказать лестницу в дом? В нашей компании вы найдете вариант по душе. Мы не первый год производим конструкции в Москве, обеспечивая вас разнообразным выбором. Мы поможем в создании надежной и прочной системы.

Почему мы? Сотрудничество с «Лесен-Ко» обладает следующими достоинствами:

• Низкие цены. Можно заранее рассчитать стоимость изготовления деревянной лестницы под заказ в Московской области по своим параметрам. Используйте удобный калькулятор на нашем сайте.
• Собственное производство. Следим за качеством продукции. Каждый этап проходит под тщательным контролем. Детали прорабатываются до мелочей.
• Гарантия качества. Отвечаем за результат. Наши лестницы прослужат минимум 20 лет. Если в процессе эксплуатации возникнут проблемы, мы быстро решим их.
• Большой опыт работы. Мы постоянно совершенствуемся. Ищем новые функциональные решения, осваиваем современные технологии. Это позволяет уверенно удерживать лидирующие позиции на рынке.
• Индивидуальный подход. Компания всегда «на связи» с момента получения заявки. Учитываем пожелания, помогаем выбрать лучший вариант в соотношении «цена-качество». Над каждым проектом ведется серьезная профессиональная работа.
• Соблюдение сроков изготовления лестницы. Быстрая доставка лестничной конструкции, качественный монтаж и подгонка на объекте до миллиметра. Работаем на совесть.

Монтаж винтовой лестницы

Процесс делится на четыре этапа:

• монтаж опорного столба,
• монтаж ступеней,
• монтаж поручней,
• декоративные работы.

1. Устанавливаем опорный столб:

• если лестница собирается на этапе строительства дома, то нижний край опорного столба бетонируется в пол, а верхний крепится дюбелями к перекрытию;
• глубина бетонирования не менее 40 см;
• когда возможности забетонировать нет, используют дюбеля 150 мм.

Иногда, на опорный столб надевают гильзы, к которым в последствии привариваются ступени. Они делаются из трубы большего диаметра. В теории это позволяет легче регулировать угол подъема, но на практике только добавляет лишний вес и сложности в закреплении элементов. Поэтому эту технологию рассматривать не будем.

2. Как только опорный столб закреплен, переходим к ступеням. Если есть возможность закрепить их не только на основе, но и на стене, то работа начинается с монтажа фиксаторов:

• для этого подойдут деревянные бруски 5х5 см;
• бруски разрезаются на куски равные максимальной ширине ступени, выставляются по уровню и дюбелями фиксируются в стене;
• далее ступенька приваривается к опорному столбу, а второй ее край прочно ложится на фиксатор;
• для снижения вибрации желательно прикрутить ступень шурупами к фиксатору;
• еще большей монолитности добиваются сварив между собой ступеньки. Используют полоски металла шириной в 1-2 см. Их наваривают на расстоянии 5 см, друг от друга.

3. Поручни – это полезный, но не обязательный элемент. Они снижают полезное пространство лестницы и актуальны только в том случае, если высота составляет более двух этажей. Монтируются просто: в стену крепятся опоры, в которые вставляется перекладина поручня. Могут быть:

• деревянными,
• металлическими,
• кованными.

Дерево наиболее приятно на ощупь, но все зависит от общего стиля лестницы.

4. Декорирование – самый важный и кропотливый момент. По большому счету есть три классических стиля винтовых лестниц:

• замковый,
• прованс,
• ковка.

Замковый стиль уместен только в том случае, если сочетается с остальным интерьером. Для его реализации понадобятся полые ступени. Стены вокруг лестницы оформляются декоративным камнем. В качестве поручней используют периодический выступающие каменные элементы. Ступени лестницы заполняются сланцем или другим природным камнем. В качестве подложки используют фанеру. При выборе этого варианта важно сразу же подсчитать необходимую ширину уголка, камень должен на ¾ находится в ступени.

Прованс предполагает наличие дерева. По сути, это самый элегантный стиль, но он потребует достаточно много сил и времени. Загвоздка в том, что каждая деталь лестницы обшивается деревом. Для работы удобно использовать сосну. При помощи морилок, в последствии ей придается вид более благородных пород деревьев.

Как видно из названия, ковка предполагает наличие кованных элементов. Стиль этот достаточно дорогой, но смотрится эффектно. Для реализации необходимо нарисовать будущую лестницу и отнести эскиз в кузнечную мастерскую. Когда все элементы будут готовы, останется их только сварить.

Тонкости в работе

Для того чтобы сделать винтовую лестницу следует во время работы следует учитывать:

1. Покупая сборные конструкции, производитель всегда вкладывает инструкцию по монтажу. Поэтому важно соблюдать предложенные рекомендации.
2. Чтобы точно определить место будущего основного стержня, рекомендуется взять два шнура и прикрепить их к полу и потолку перпендикулярно друг другу. Можно обойтись отвесом. Один человек должен держать шнур над точкой вверху, а сам отвес укажет на расположение нижней точки. Далее при помощи карандаша нужно сделать отметку. Рулеткой измеряется диаметр опоры, и к полученной точке прибавляется половина диаметра, например, если сечение 10 см, то от точки отступается 5 см и делается отметка. Это нужно, чтобы видеть соприкосновение наружной части стойки с точкой. Такая процедура выполняется и в верхней части опоры.
3. Предпочтительнее применять трубы с диаметром не менее 10 см и с толщиной стенок 5 мм.
4. Чтобы спиралевидная конструкция не пробила основание пола, рекомендуется изготовить бетонную подушку — небольшой квадрат. С помощью анкеров производится дополнительное закрепление.
5. Фиксирование ступеней должно выполняться с узкой части. Для дерева используются саморезы, а для металла — ручная дуговая сварка. Зачастую для таких конструкций применяют металл, потому что он долговечен и обеспечивает прочность. А потом осуществляется обшивка сооружения декоративными материалами.
6. Если будет производиться сборка самодельной модели, а не заводской, то на стержне следует расчертить места будущих ступенек. Это преимущество не позволить допустить перекоса. Вообще в каждом деле желательно намечать вспомогательные отметки.

Сборную спиралевидную лестницу можно комбинировать с разными материалами, например, с металлом, деревом, камнем и другими декорациями. Но конструкция, сделанная из дерева, считается наиболее эстетичной и за все время не утратила своей популярности.

Разработка проекта винтовой металлической лестницы

Перед началом работ, необходимо тщательно продумать все нюансы. Для этого составляют проект, состоящий из следующих пунктов:

1. Выбор места. Иногда винтовые лестницы устанавливают снаружи здания или в неотапливаемых помещениях. Этого делать категорически нельзя. В зимний период металл промерзает и становится скользким, что неминуемо приведет к травмам. В летнее время металл нагревается до такой степени, что ходить по нему практически невозможно.

2. Создание чертежа. Необходимо продумать тип лестницы, ширину и глубину ступеней, а также высоту шага.

3. Выбор материалов. Кроме стали для каркаса понадобятся еще и декоративные элементы. Наиболее экономичный вариант – купить лист стали толщиной 4 мм и при помощи болгарки нарезать все детали. Конструкцию лучше делать полой, а плоскость ступеньки заполнять деревом. Это снизит общий вес, к тому же, по дереву приятно ходить даже босиком.

4. Подготовка инструмента. Для работы понадобится:

• болгарка,
• сварочный аппарат,
• дрель или перфоратор,
• набор дюбелей или анкеров, в зависимости от типа стены и перекрытий,
• набор гаечных ключей,
• рулетка,
• уровень.

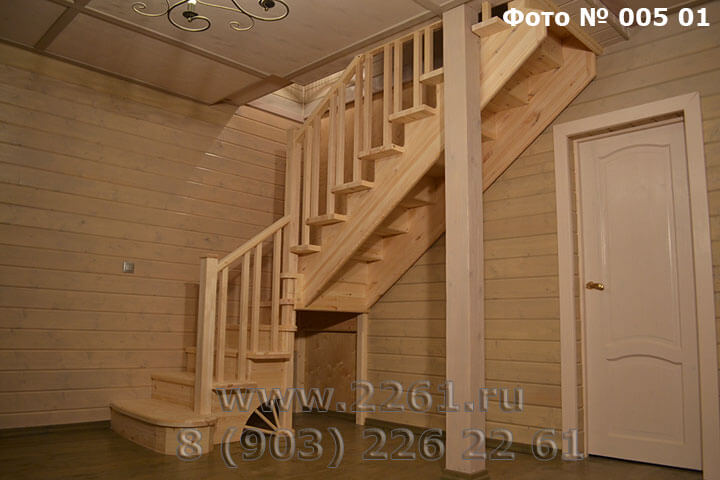

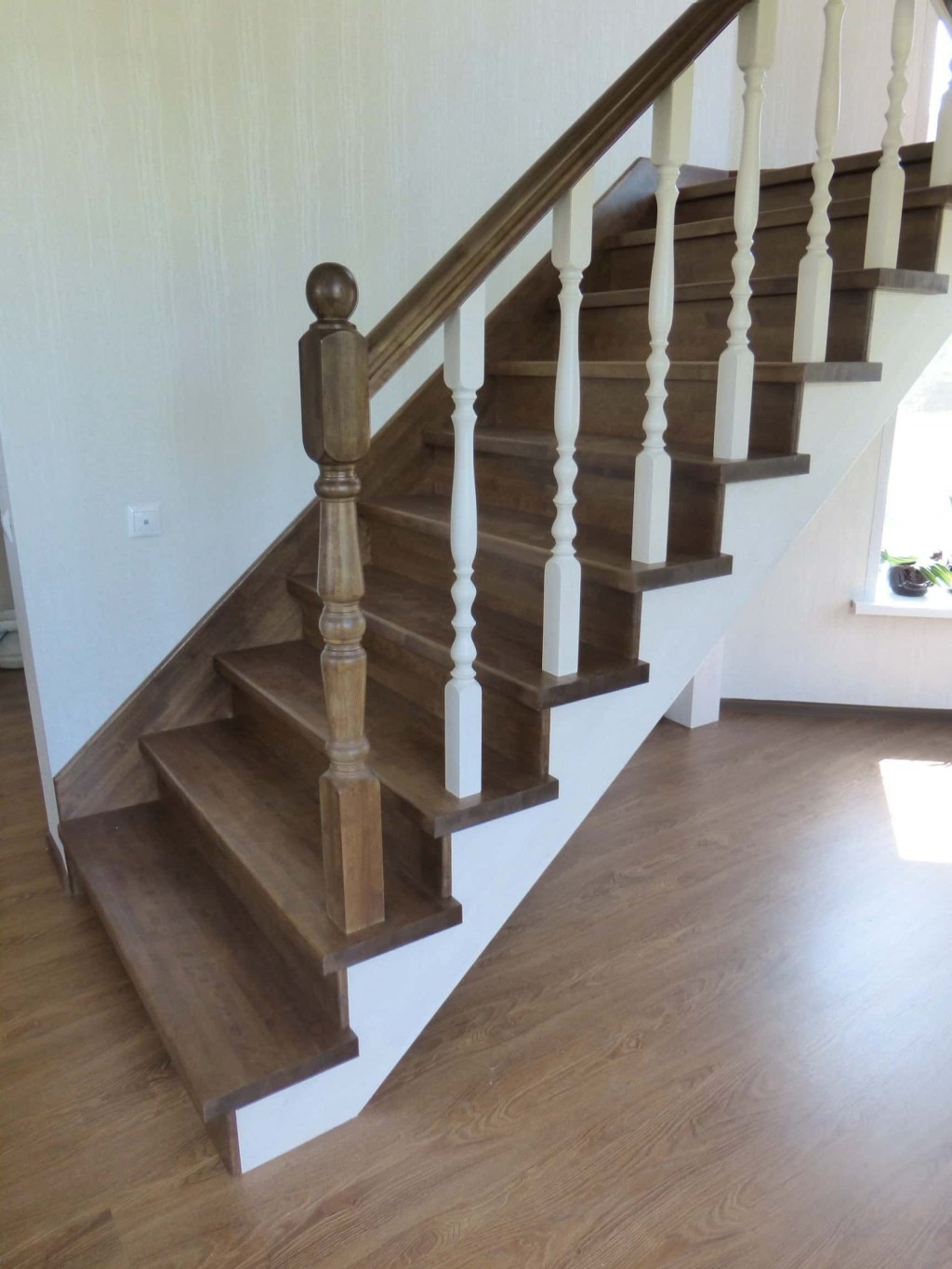

Маршевая лестница, особенности расчёта параметров

Прежде чем начинать какое-либо строительство сложных элементов, производят расчёты и составляют чертёж. Если говорить о частном строительстве, то межэтажные лестницы бывают:

• главные;
• вспомогательные.

Первые предназначены для повседневного использования. Они предназначены для перемещения людей как с грузом, так и без него. Вспомогательные конструкции используются для определённой цели, например, спуска в подвал, более короткого перемещения между этажами. В последнем случае часто применяют винтовые лестницы. Каждый вид имеет свои особенности и правила расчёта. Главные лестницы в силу своего назначения выполняются в виде:

• прямых;
• поворотных.

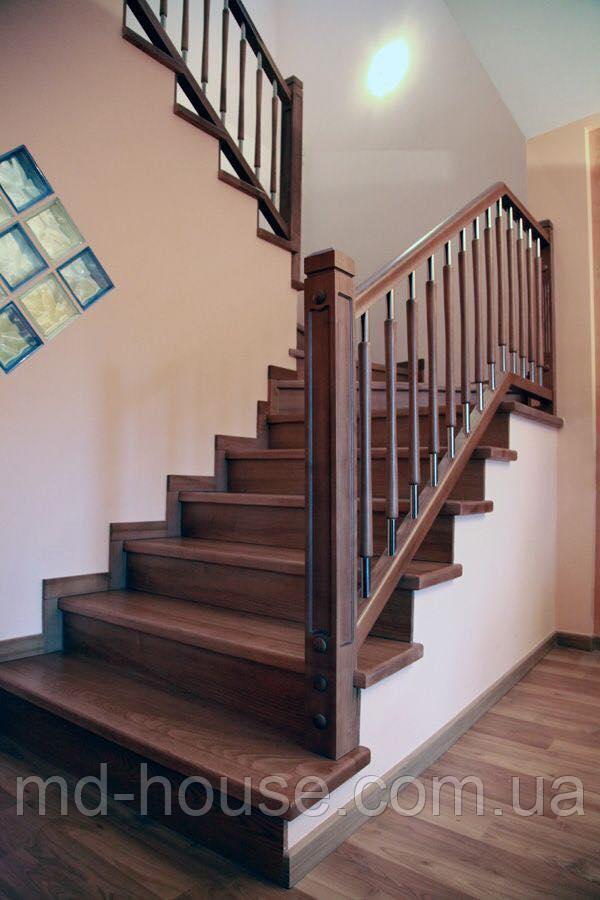

Маршем называется прямолинейный участок, в пределах одного этажа их может быть от 1 до 4. Переход с одного марша на другой осуществляется через маршевые площадки. Они выполняются в виде прямого или плавно закруглённого участка. Поворотные, в свою очередь, бывают:

• Г-образные;
• П-образные;
• четверть оборотные;
• полуоборотные.

В первых двух вариантах поворот осуществляется под прямым углом, в двух других это происходит по радиусу на 90 и 180 градусов соответственно. Причём поворот может быть единичным или состоять из двух разворотов, соединённых прямым участком. Остальные виды если и используются в частной практике, то очень редко.

Определение размеров

Если просвет ещё планируется сделать, то по стандарту его ширина должна быть в пределах 90–130 см. Следующим шагом идёт измерение проёма и высоты между чистым полом первого и второго этажа. Чистым называется горизонтальная поверхность пола. В этот промежуток входит расстояние между полом первого этажа и потолком, и расстояние перекрытий, обозначается буквой h. Измеряется ширина (a), длина просвета (b) будет определена позже.

Затем определяют размер лестницы. Ширина её будет соответствовать ширине просвета в проёме, а длина зависит от количества и длины ступеней. В частных домах высота ступеньки колеблется от 15 до 19 см, высота определяется подступёнком и толщиной проступи. Производится решение с минимальным и максимальным допуском и получается количество ступеней.

К примеру, высота h = 2800 мм, делим на 150 и 190 мм, получается 18,6 и 14,7 ступеней. Большее число округляют в большую сторону, а меньшее – в меньшую, получается результат 19 и 14 ступеней. Ширина проступи – расстояние для подошвы ноги, должно быть в пределах 25–30 см, умножая 19 на 30 и 14 на 25, получаем 570 и 350 см соответственно. Значит, длина марша будет колебаться от 3,5 до 5,7 метра. Погрешность при расчёте ступенек уйдёт в нижний элемент, т. е. нижняя ступень будет выше или ниже остальных.

Расчёт размера по формуле

Не во всех помещениях имеется такое расстояние, поэтому лестницу делают поворотной, придавая ей Г или П-образную форму. Сам поворот делают либо из угловых ступенек, либо вставляют межэтажную площадку.

Совет. При использовании ступеней их должно быть три, т. к. при меньшем количестве человек их не замечает, при большем – проступь становится слишком узкой и неудобной.

Планируя площадку необходимо убедиться, что в этом месте не будет препятствий (окно, батарея и т. д.). После проведённых расчётов можно на стене прорисовать макет будущей конструкции и ещё раз проверить все параметры. Другую полезную информацию можно узнать из этого ролика:

Для расчёта длины просвета проёма необходимо определить, на какой ступеньке расстояние между лестницей и потолком будет меньше 2 метров. Это минимальный просвет для прохода. С этого места должен начинаться проём.

Внимание. При проектировании лестницы проём делают таким образом, чтобы не пришлось пилить лаги, на которых лежит пол верхнего этажа, поэтому длина проёма должна идти параллельно лагам.

Чтобы определить длину пролёта, используют геометрическое уравнение: h2 + b2 = c2, где с – длина марша.

Конструктивные элементы

Деревянные лестницы состоят из несущего каркаса, площадок, ступеней с подступенками, ограждений.

Опорные элементы для маршей из дерева:

• косоур — несущая нижняя балка с вырезами в форме гребня для укладки ступеней;

2 косоура — стандартное решение

тетива — боковая доска с пазами для опирания проступей и подступенков;

тросы — тяжи, с помощью которых марши крепятся к потолку больцы — болтовые крепления, соединяющие ступень и ограждение в несущий элемент;

опорный столб — вертикальная несущая конструкция, на которую нанизывают проступи;

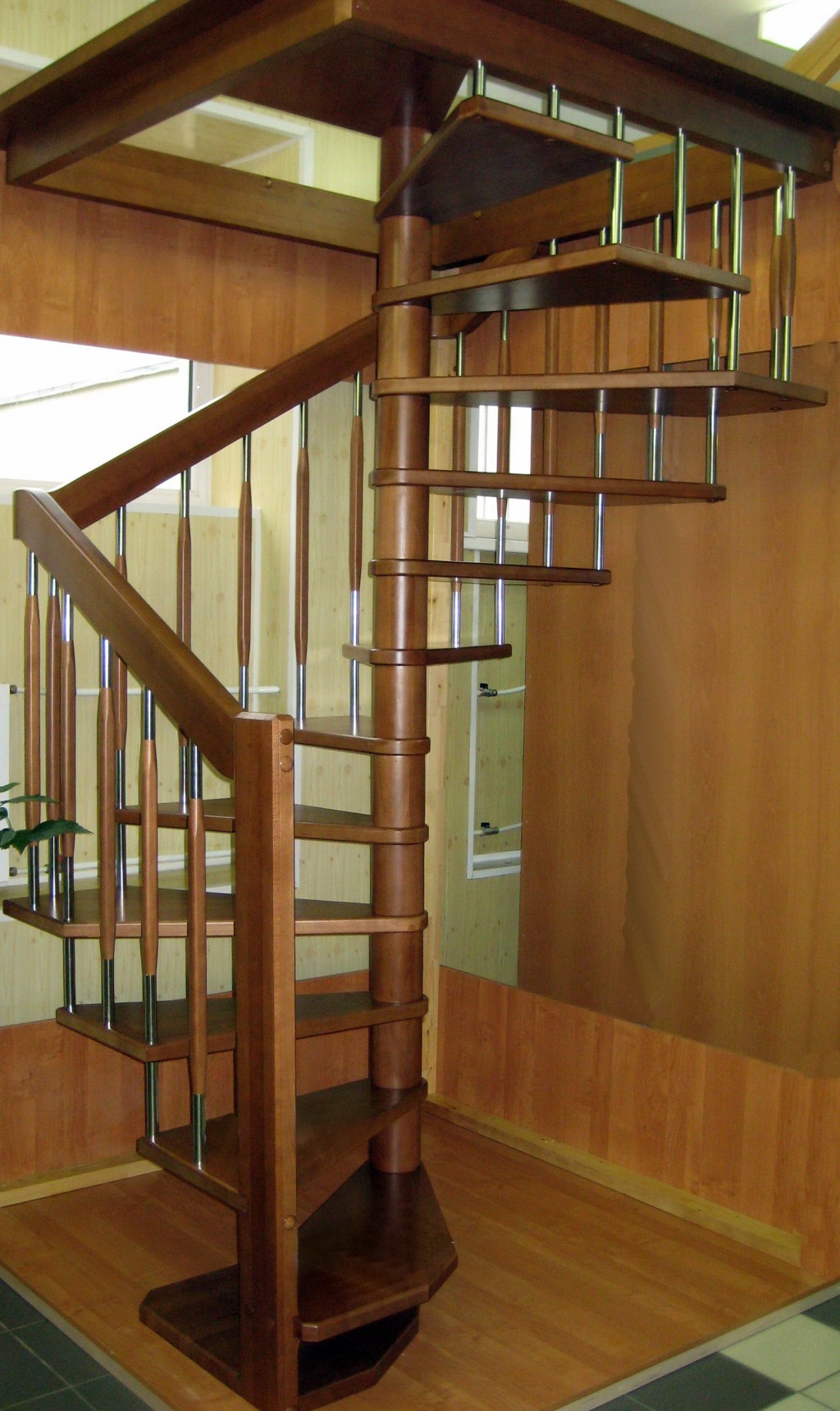

Деревянная лестница на центральном столбе

стена — основание для крепления консольных ступеней.

Несущие элементы изготавливают из дерева, металла, бетона, камня. Две-три разновидности могут компоноваться в смешанную систему.

Смежные марши соединяются лестничными площадками. Их устанавливают при длинных — свыше 18 ступеней — пролетах или в конструкциях сложных форм.

Горизонтальные детали лестниц — ступени — воспринимают вес человека при ходьбе, испытывают значительные истирающие нагрузки. Минимальная толщина элемента — 40 мм. Дополнительная установка вертикального подступенка усиливает конструкцию, уменьшает прогибы проступи.

Первая ступень — фризовая — часто выполняется шире и длиннее остальных. Называется «пригласительной», предназначена для удобного доступа с разных сторон.

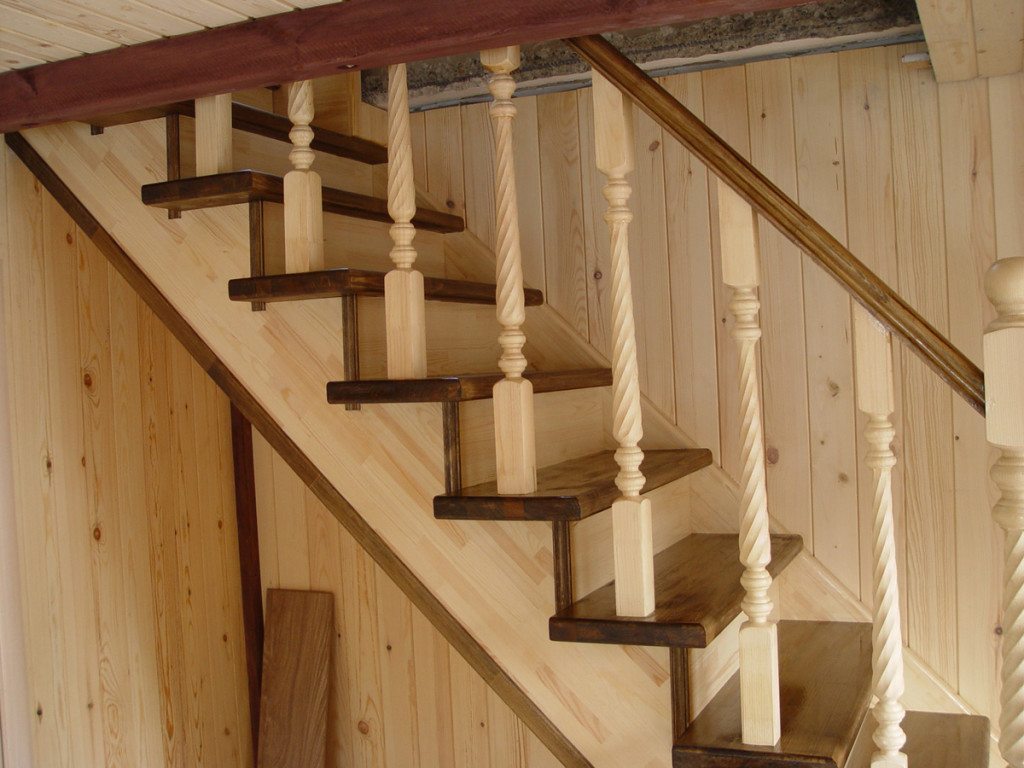

Ограждения обеспечивают безопасность перемещения человека по лестнице и включают:

• балясины — вертикальные или наклонные опорные стойки;
• заполнения — сплошные панели или ригели;
• поручни — закрепленные на стене или установленные на балясины перила.

Ограждения изготавливают из дерева, пластика, стекла, металла или их комбинаций. Декоративное оформление разнообразно — резьба, ковка, окрашивание, плетение из шнуров, вставки из различных материалов.
