Деревянная лестница своими руками: пошаговая инструкция

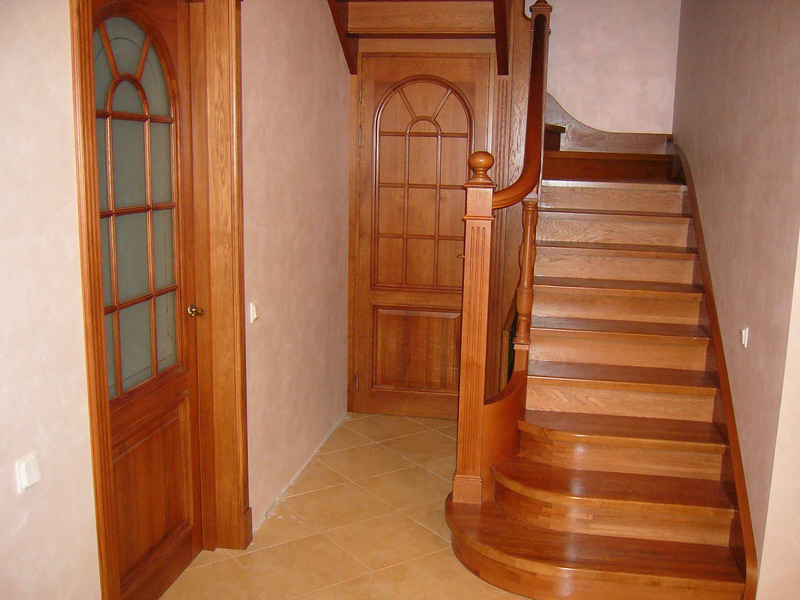

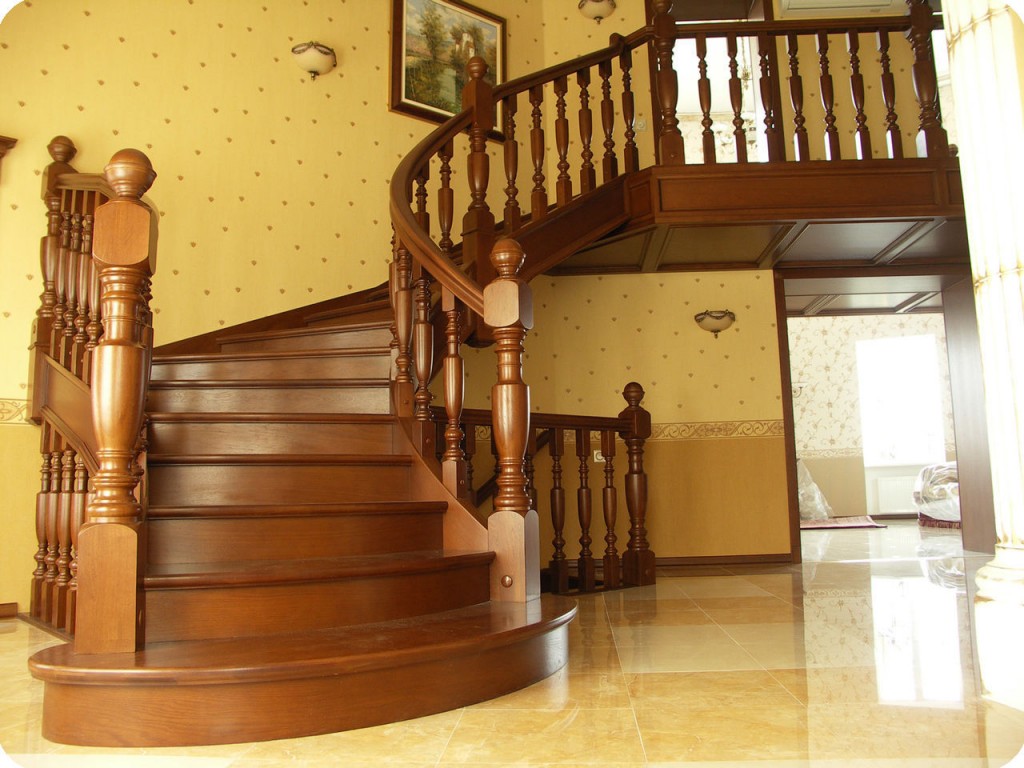

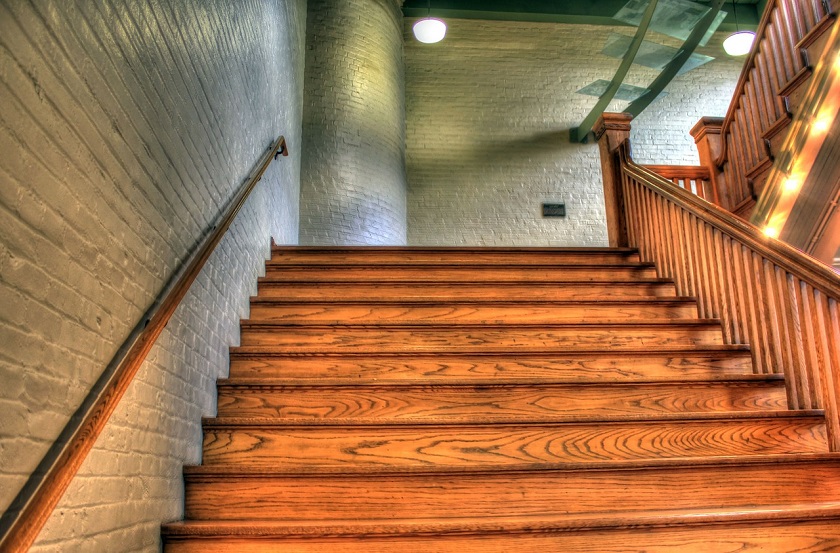

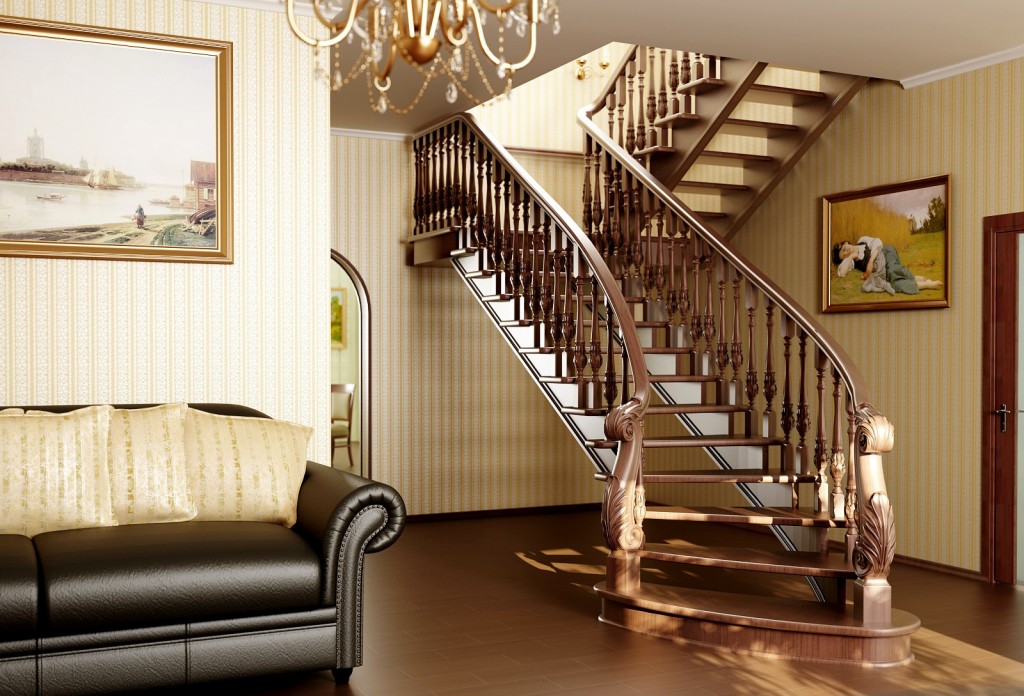

Деревянные лестницы

Дерево – доступный и легкий в обработке материал. Наиболее распространенным сортом в России является сосна. Чтобы впоследствии лестницы деревянные не начинали темнеть, их мягкая текстура из сосны должна пройти необходимую подготовку.

Относительно дорогие сорта – лиственница, дуб, бук – дают возможность сделать сделать деревянную лестницу более долговечной, красивой и надежной. Плотная структура этих пород обладает повышенной стойкостью к износу.

Технические требования к деревянной лестнице на второй этаж

Чтобы снизить риск передвижения по лестнице, необходимо при проектировании следовать строительным нормам:

1. Ширина любого подъема может быть не менее 0,6 м – это вызвано тем, что линия хода по ломаным или криволинейным маршам расположена в среднем на 30 см от края.
2. Для одного марша даже необычные лестницы должны иметь не более 16 и не менее 3 ступенек.
3. Не допускается наличие ступеней с разной высотой.
4. Лестничную площадку нельзя сделать меньше 1 м и уже, чем сам марш.
5. Ограждение должны выдерживать нагрузку более 0,3 кН/м и быть выше 0,9 м.
6. Первая и последняя ступени требуют хорошего освещения. Они являются наиболее травмоопасными из-за возможности соскальзывания ноги.
7. Нужно учитывать, что винтовые лестницы затрудняют эвакуацию.
8. Лестница в доме, имеющая большой уклон, занимает меньше места, но она и наименее удобна в эксплуатации.
9. 1 м ширины и 25-35° угла наклона – наиболее комфортные параметры для маршевой лестницы.
10. Ширина проступи и удвоенная высота подступенков вместе должны быть около 60-65 см – это принятая в строительстве длина шага человека.

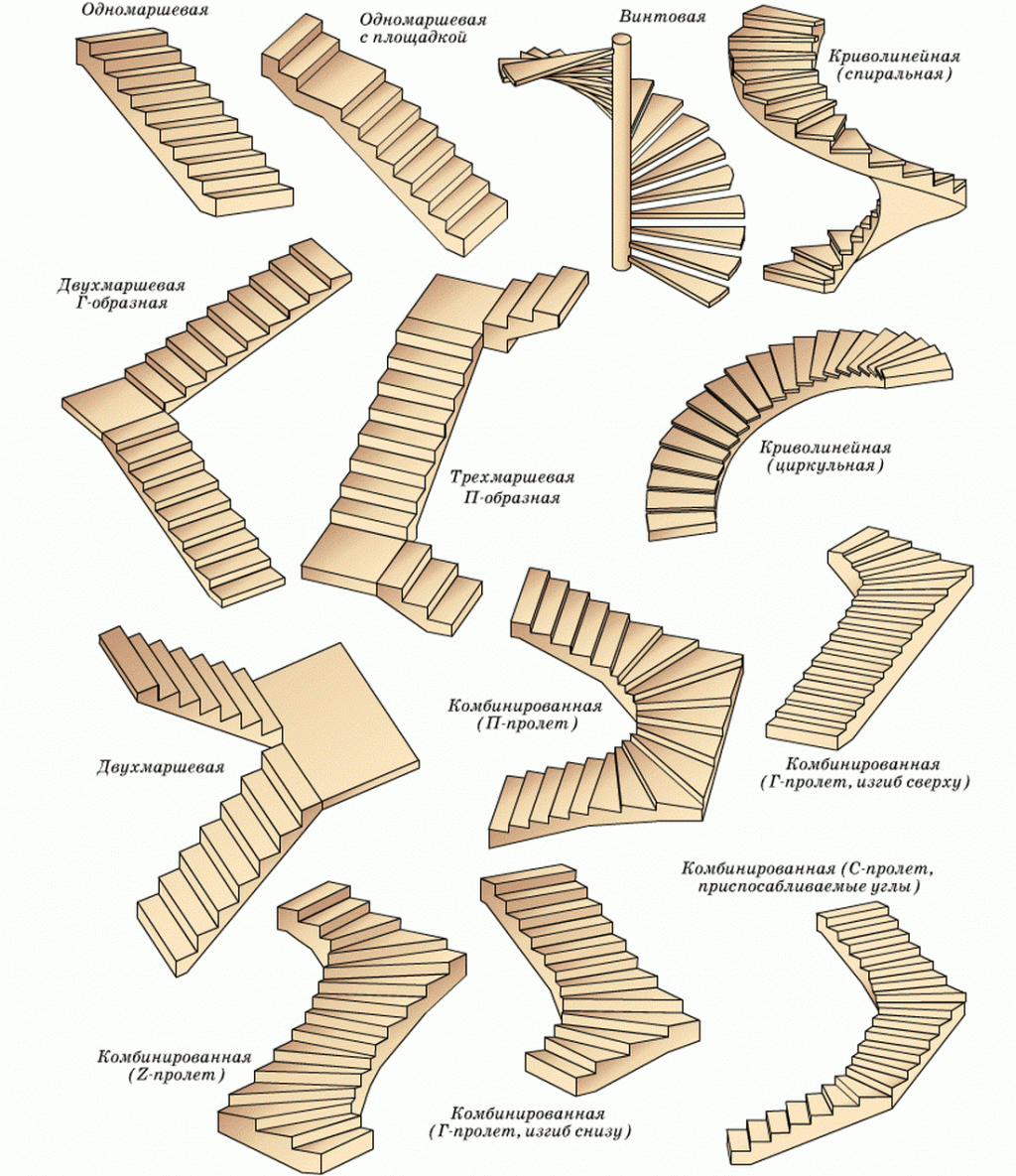

Для каждого типа помещения нужно подобрать наиболее подходящую форму лестницы на второй этаж. Их разделяют на следующие виды деревянных лестниц:

• прямые;
• винтообразные;
• П-образные;
• модульные;
• Г-образные.

Простая лестница с прямыми маршами занимает наибольший объем, но лучше подходит пожилым людям и детям. Винтовые лестницы более компактны, но громоздкие вещи и мебель переносить по ним невозможно.

К тому же нужно правильно рассчитать градус для поворотных элементов, длину марша, размер и количество ступеней, толщину подступенков и их высоту, ширину лестницы.

Общая информация

Чтобы знать, как сделать лестницу своими руками, важно изучить типы и варианты конфигурации, выполнить правильную подготовку материалов. Следуя пошаговой инструкции, можно собрать прочную лестницу, набравшись также опыта для дальнейших работ, касающихся обустройства дома.

Важно определиться со следующими параметрами:

• межэтажная высота;
• уровень допустимой нагрузки;
• метраж свободной площади, которую можно выделить под лестницу;
• составляющие детали (тип ограждения, ступеней, их ширина и высота).

Внешний вид конструкции может быть самым разнообразным. Все зависит от индивидуальных предпочтений и фантазии хозяев.

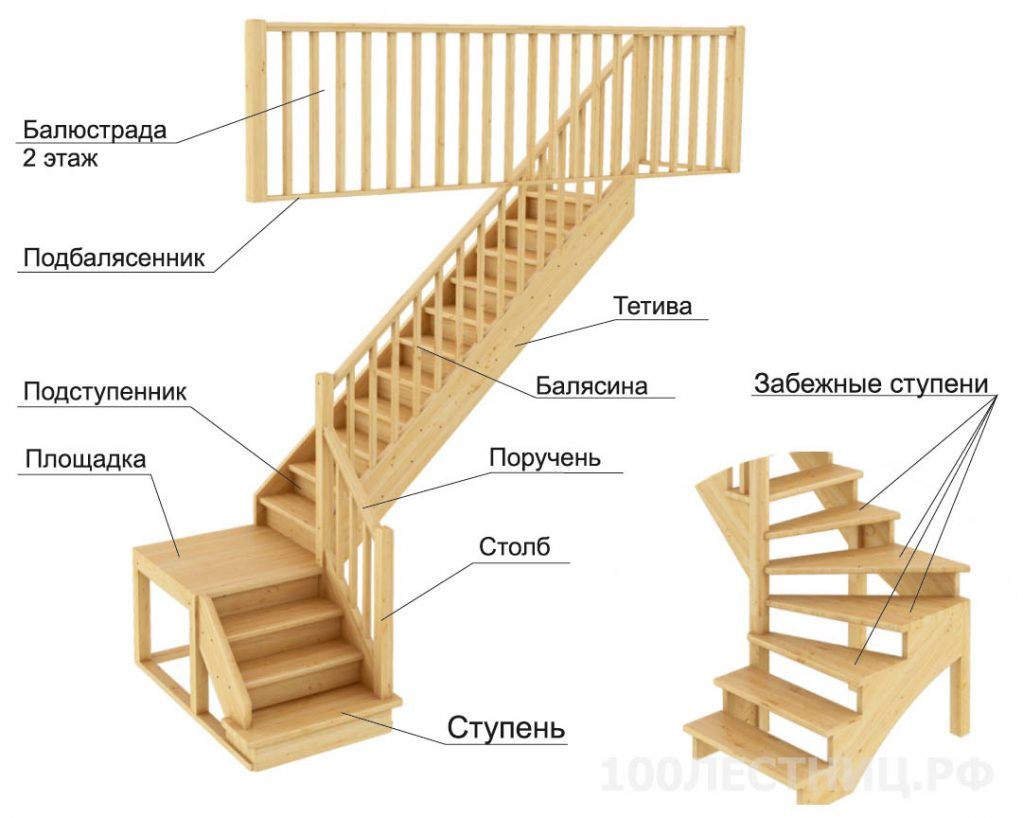

Основные элементы лестницы

Лестничная конструкция имеет ряд составляющих, одни из которых являются обязательными, другие — вспомогательными и могут использоваться в качестве изысканного декора или для дополнительного удобства:

• Ступени. Складываются из горизонтальной и вертикальной частей, которые называются подступенком и проступью. Подступенок выступает как опора для проступи, однако можно обойтись без него.

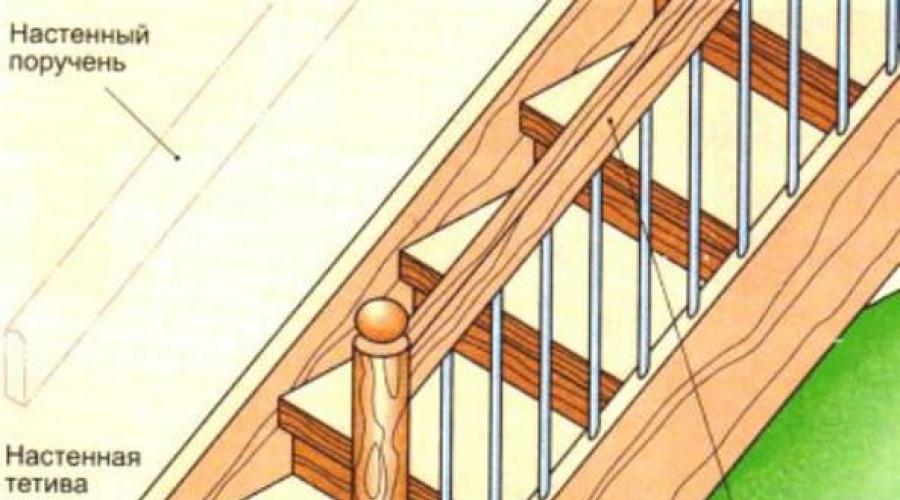

• Опора для ступеней. В качестве таковой может выступать тетива — балка, поддерживающая ступени с торцов, или косоур — балка, подпирающая ступени снизу.

• Балясины. Представляют собой вертикально установленные опоры для перил, как правило, несут не только функциональный, но и декоративный характер. Могут быть разных форм и конфигураций, выполняются из различных материалов.

• Поручень. Являются важным составляющим ограждения, крепится в верхней части балясин, но и иногда может выступать как отдельный опорный элемент (там, где лестница примыкает к стене). Предпочтительно использовать в домах с маленькими детьми и пожилыми людьми.

[/dropshadowbox]

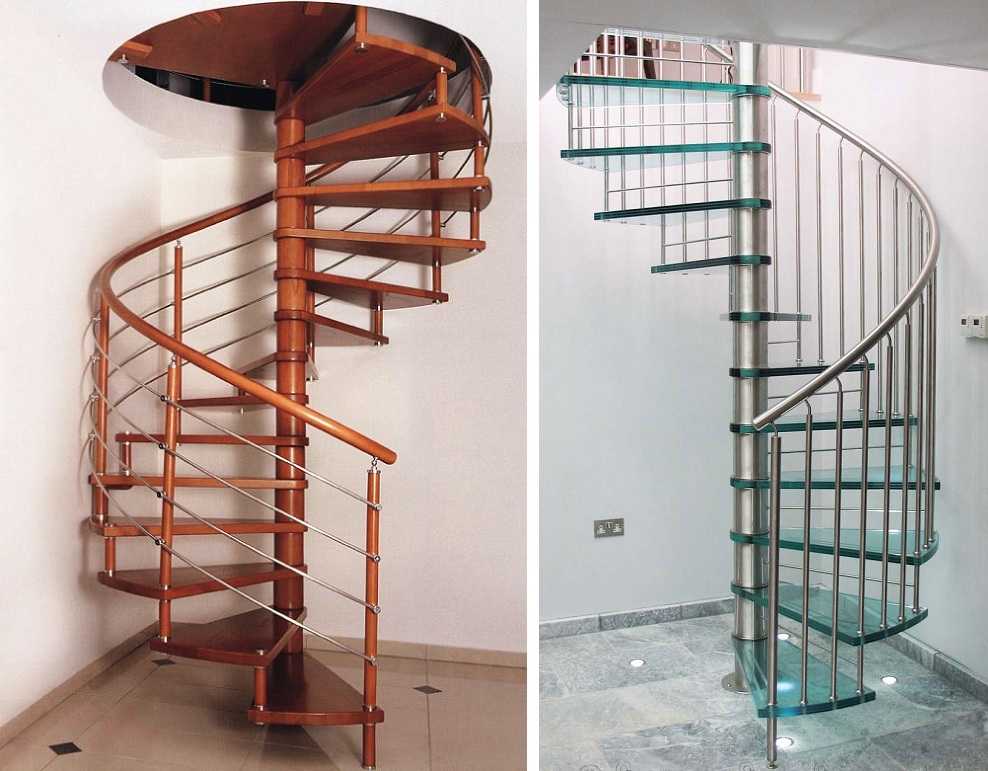

Отличительные черты винтовых лестничных конструкций

Как и все присутствующие в интерьере помещения элементы, радиальные лестничные системы могут иметь и преимущества,

и недостатки, о каждом из которых нужно знать, выбирая именно такой вариант для установки в том или ином помещении.

Основной особенностью винтовых лестничных пролётов является их необычная форма, конструкция и способы монтажа.

Внешне такое строение похоже на лепесток с закруглёнными краями,

которая после монтажа может занимать площадь всего 1 м2 и при этом обеспечивать комфортный переход между этажами,

жилыми помещениями и чердаком. Отсюда и вытекают все преимущества использования винтовых лестниц:

• компактность – определяющий момент, который влияет на выбор лестницы для небольших по площади помещений. Они не загромождают пространство, а если в комнате ещё и низкие потолки, то винтовая модель поможет сделать её визуально несколько выше;
• экономия места. Чаще всего размещается винтовая лестница на второй этаж в вертикальном положении вокруг специального каркаса-опоры, в подвешенном в воздухе положении, не имеет наклонных прямых ступеней, поэтому занимает мало места и не ограничивает пространство в помещении;
• удобство монтажа. Их компактные размеры не требуют создания большого потолочного отверстия, что позволяет сэкономить площадь пола на втором этаже, мансарде или чердаке. К тому же возможен монтаж винтовой лестницы своими руками без применения сложных инструментов;
• доступность. Стоимость винтовых лестничных конструкций несколько ниже цены на сооружение традиционных маршевых. Это связано с тем, что на их создание необходимо меньшее количество расходных материалов;
• универсальность. Если лестница винтовая сделана из прочных материалов, стойких к воздействию неблагоприятных факторов окружающей среды, то она может быть использована с наружной стороны здания в качестве дополнительной. Кроме того такая модель может быть установлена как в центре комнаты, так и у стены или в углу помещения;
• оригинальность. Круговая лестница – это стильно, современно и эксклюзивно, что позволяет придать любому интерьеру некую «изюминку». Что для многих владельцев частных домов является предопределяющим фактором.

К тому же винтовую лестницу можно построить такую конструкцию своими руками и не переплачивать.

Её можно изготовить из любого материала, не прибегая к услугам профессионалов,

а монтаж таких конструкций при соответствующей подготовке длится не больше одного дня.

Но для этого необходимо тщательно изучить чертежи винтовых лестниц,

ознакомиться с несложным принципом их изготовления и разобраться в нюансах их конструкции и монтажа.

Несмотря на такой внушительный список преимуществ винтовых лестниц,

они имеют ещё и ряд недостатков, которые необходимо учитывать во время выбора и приобретения для конкретного помещения. Например:

1. может быть установлена винтовая лестница на мансарду, чердак, в подвал в частных домах, коттеджах или квартирах, то есть в местах с низкой интенсивностью движения людей;
2. не удобство для маленьких детей и пожилых людей;
3. ступеньки винтовой лестничной конструкции не достаточно широкие для ступни взрослого человека и во время крутого подъёма могут стать источником повышенной травмоопасности. Поэтому по такой лестнице невозможно быстро подниматься и спускаться, и придётся все время быть предельно осторожным. Компенсировать этот недостаток можно путём установки надёжных поручней и оборудования более широких ступеней;
4. каждая спиральная лестница имеет трапециевидную форму ступеней, которые разные по размеру для правой и левой ноги, что мешает нормально передвигаться и тоже может стать причиной травматизма;
5. независимо от вида ограждения, будь то металлические или деревянные перила, оно не позволит осуществлять подъем по винтовой лестнице крупногабаритных предметов;
6. частый подъем и спуск по винтовой деревянной, металлической или бетонной лестнице по несколько раз за день может вызвать лёгкое недомогание, головокружение, тошноту. Поэтому на втором этаже, мансарде или чердаке, к которому будет вести такой пролёт, лучше обустроить спальню или нечасто используемое помещение.

Чтобы снизить риск травматизации при использовании винтовой лестницы,

необходимо при её изготовлении строго придерживаться разработанного проекта, соблюдать все требования ГОСТа и правил её монтажа.

Только так вы получите удобное, практичное и безопасное изделие.

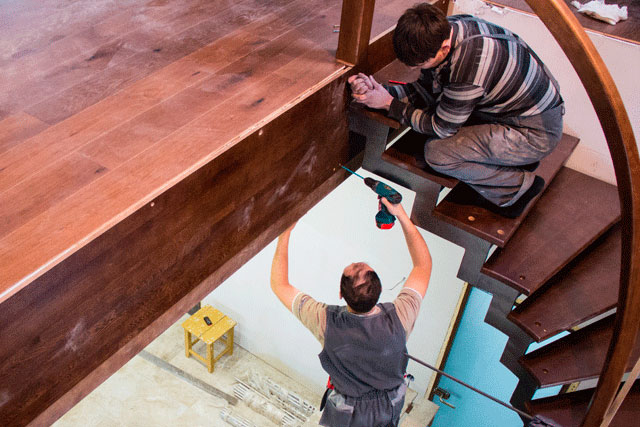

Установка лестницы своими руками на второй этаж, видео-инструкция монтажа

Для самостоятельного изготовления и монтажа лестницы выберем маршевый тип лестницы. Элементы изделий просты в изготовлении и монтаж их относительно легок.

Для изготовления лестницы на второй этаж потребуется:

• брус толщиной не меньше 40 мм для изготовления ступеней;
• доска шириной 40 мм;
• балка 30-40 мм для горизонтальной поверхности ступени (проступи);
• балка 30 мм для подступенков;
• брус для косоуров 50х250 мм;
• шурупы для крепления элементов;
• поручни, балясины, перила.

Варианты обустройства ступеней для лестницы

В соответствующих магазинах можно приобрести перила и балясины для лестниц на второй этаж в частном доме. Цены на них довольно приемлемы: покупка этих элементов даст возможность выиграть время и приобрести добротные качественные изделия. Ведь внешний вид лестницы во многом зависит от изящности этих элементов.

Попробуем разобраться, как сделана лестница на второй этаж в виде маршевой деревянной конструкции на косоурах.

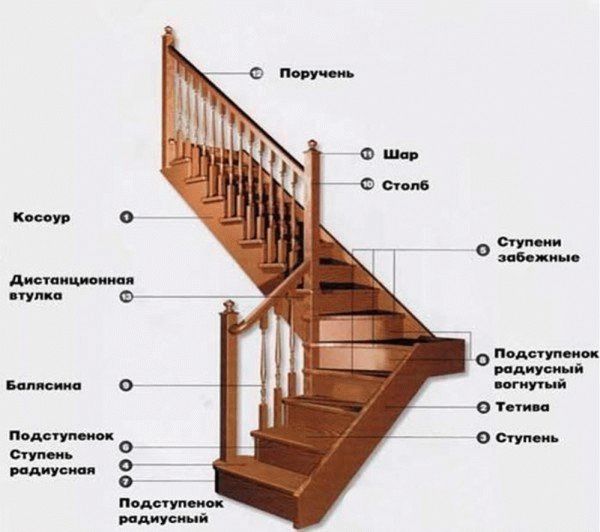

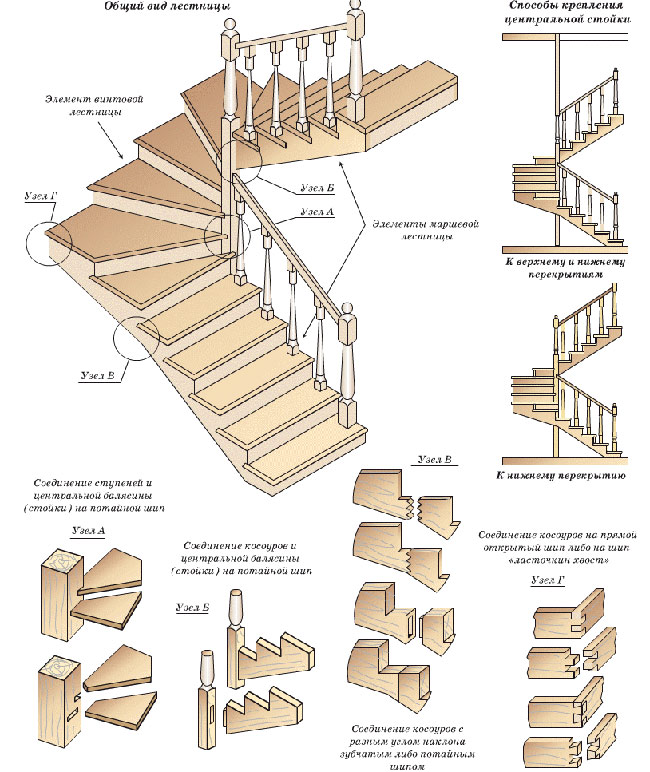

Элементы конструкции лестниц

Схема и расчет маршевой лестницы

Для расчета числа ступеней, высоту лестничной конструкции делят на выбранную высоту ступени, округляя до большего значения полученной величины. Длина основания вычисляется путем произведения числа ступеней на их установленную ширину.

Схема обустройства лестницы на косоурах

Длина пролета определяется по формуле:

c = a + b, где

с — длина пролета;

а — высота лестницы;

в — расстояние по полу от начала лестницы до ее окончания.

График удобства наклона лестницы

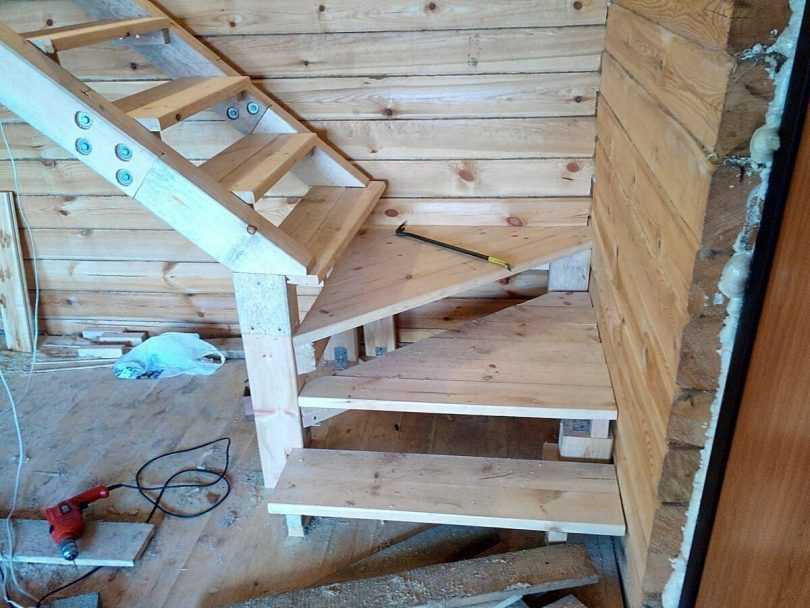

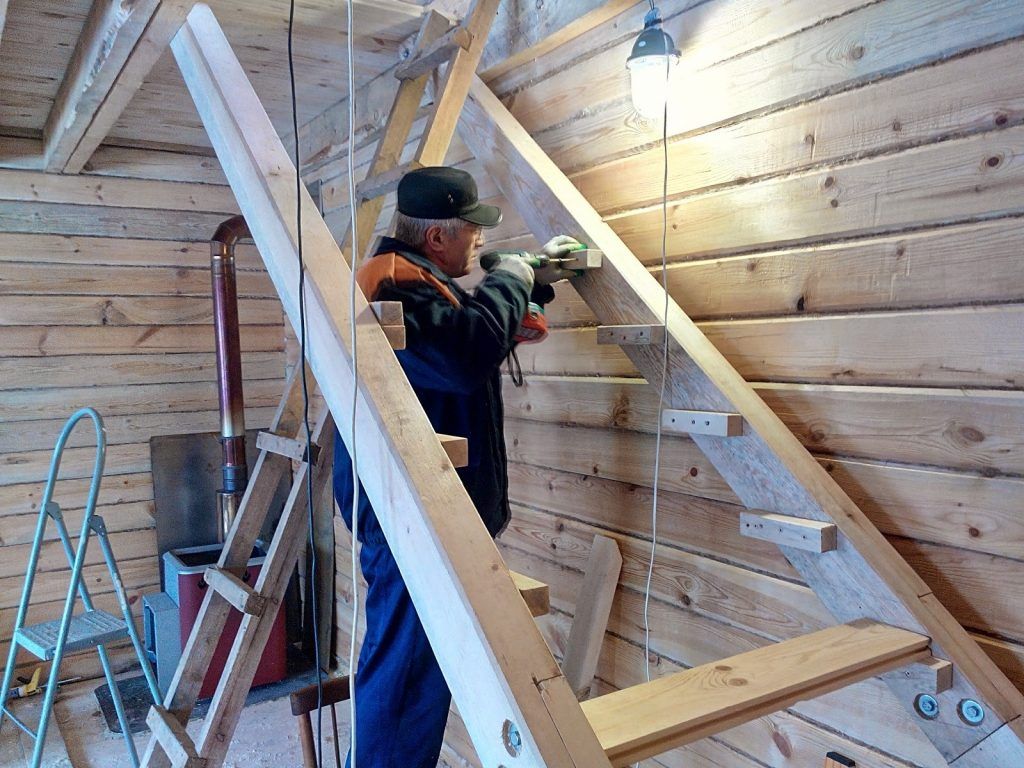

Изготовление и крепление элементов конструкции лестницы

Для изготовления косоуров понадобится качественно просушенная доска. Подойдут такие породы, как бук, сосна или дуб. Сначала согласно расчетам делают макет элемента из картона или фанеры. Сверху и снизу на косоуре устраивают пазы для крепления его к опорным брусьям. После этого заготовки шлифуют.

Схема стыкования косоура с элементами лестницы

Готовые косоуры крепят внизу и вверху к опорному брусу. Контроль правильности монтажа определяется строительным уровнем.

Для ступеней применяют доску толщиной 40 мм. Ширина ступеней соответствует выбранной ширине лестницы, учитывая перила. Как правило, ширина ступеней колеблется от 0,7 до 1,2 м. Для подступенков используют доску толщиной 30 мм, шириной, равной высоте ступени, и длиной, равной выбранной ширине лестницы.

Варианты монтажа подступеньков

Методика крепления ступеней следующая: сначала крепится подступенок, а затем ступени. Чтобы впоследствии при перемещении по лестнице не раздавался характерный скрип, все щели и стыковочные линии заполняют клеем для столярных изделий.

Балясины монтируют с учетом одной штуки на каждую ступень. При этом первая и последняя балясины будут опорными, между ними располагаются декоративные. Крепление происходит посредством тех же саморезов, места креплений маскируются заглушками. Перила крепят к балясинам с нижней стороны. Когда конструкция готова, ее тщательно шлифуют и покрывают лаком или краской в несколько приемов. Каждому слою дают хорошо просохнуть.

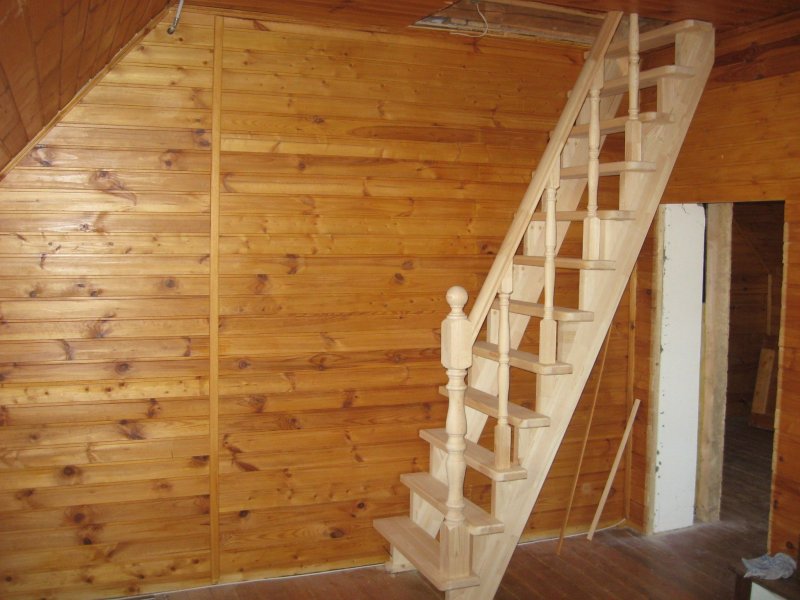

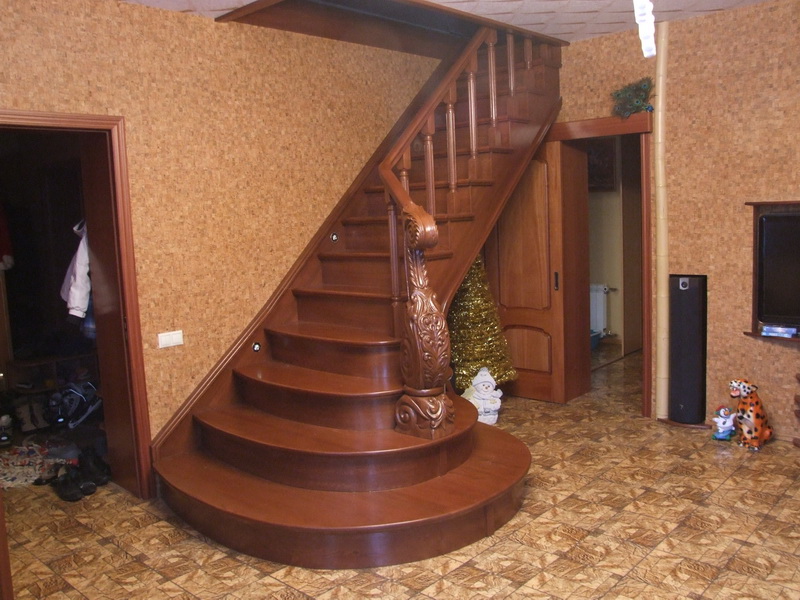

Добротная деревянная лестница органично вписывается в интерьер

Устанавливая самостоятельно лестницу в доме, необходимо разработать четкую схему планируемой конструкции и учесть все полезные рекомендации. Лестничные системы могут быть различной конструкции: спиральные, маршевые или сложной комбинированной конфигурации. Нетривиальные формы поручней и балясин, отделка ступеней, выполненная из разных современных материалов — все эти элементы создадут неповторимую конструкцию, которая станет настоящим шедевром в интерьере вашего дома.

Винтовая лестница своими руками — из металла, из дерева +фото

Не в каждом загородном доме или даче можно соорудить полноразмерную межэтажную лестницу. Отличным выходом из такой ситуации является винтовая лестница. Она менее комфортна для передвижения, но выбрав приемлемый вариант, вы обеспечите удобство перемещения по ней. Винтовые лестницы отличаются оригинальным, красивым и запоминающимся внешним видом.

Как выбрать конструкцию

Возможные конструкции

Приступая к выбору варианта лестницы, сразу отбросьте идеи новомодных конструкций. Они не очень пригодны для постоянной, интенсивной эксплуатации, и построить их самостоятельно сможет только опытный мастер, обладающий множеством специальных навыков и инструментов, финансовыми возможностями.

Выбранная вами конструкция винтовой лестницы должна отвечать всем правилам безопасности и отличаться простотой монтажа. Стоит запомнить, что вероятность травматизма во многом зависит от ширины ступенек.

Схематичное изображение винтовой лестницы

Составьте чертеж винтовой лестницы и укажите в нем все параметры конструкции, это позволит вам избежать многих проблем, возникающих при неправильном монтаже.

Схема лестницы

Обратите внимание! Интенсивно используемые лестницы изготавливаются шириной не менее одного метра.

Типы креплений

Лестница на больцах

У винтовых конструкций отсутствуют площадки, они состоят из забежных ступеней. Наиболее востребованные методы соединения:

• Радиальное, ступени располагаются в виде лестничного винта. Основанием конструкции являются косоуры, опорная стойка.
• Лучшей и надежной конструкцией является лестница с опорой на стены или стойку.
• Винтовая лестница на больцах избавит вас от скрипа ступеней, в такой конструкции отсутствует соединение между деревянными деталями.
• Ступени, крепящиеся к центральному столбу и винтовым перилам, являются самым доступным и легко выполняемым методом самостоятельного монтажа лестницы.

Материал

Деревянно-металлические лестницы

Металл и дерево остаются самыми популярными материалами для постройки конструкции винтовой лестницы. Декор лестницы вы можете сделать оригинальным настолько, насколько позволит вам фантазия. Покрытая лаком деревянная конструкция приумножит красоту фактуры живого материала.

Расчет винтовой лестницы

Деревянная лестница принесет в ваше помещение тепло и домашний уют. Для изготовления деревянной конструкции можно использовать любые породы древесины. Все будет зависеть от ваших финансовых возможностей.

Обратите внимание! Ступени лучше изготавливать из твердых пород дерева, а поручни из металла или комбинации дерева с металлом. Помимо древесины для изготовления ступеней можно использовать мрамор, металл, стекло.

Разметка проема

Металлические трубы отлично подойдут для изготовления центральной стойки. Ступени в ней закрепляйте сваркой, муфтами, болтовыми соединениями. Хорошо подходят для постройки центральной стойки бетон, кирпич, древесина. Главное, чтобы стойка, сделанная из выбранного вами материала, могла выдержать предполагаемую нагрузку.

Этапы строительства

Сборка и монтаж

Обратите внимание! Самым лучшим вариантом для постройки винтовой лестницы является конструкция, в которой ступени крепятся на столбе. Для этого подойдет труба из металла диаметром в 50 мм.

Облицовка проема

Монтируйте ее с помощью отвеса вертикально. На деревянный пол она крепится при помощи болтов и крепежных изделий. На бетонное основание стойка крепится растяжками, забетонированными в нее. Такие способы крепления обеспечат надежность всей конструкции. Установив стойку, выполняйте следующие работы.

Изготовление ступеней

Берете заготовки, придаете им нужную форму, начисто обрабатываете их.

1. Для соединения ступеней со стойкой на них нужно установить специальные втулки.
2. Ступени покрывайте лаком или краской;
3. На стойку монтируйте втулки и проступи, разверните их веером, придайте конструкции правильное положение
4. Кронштейны установите между широкими элементами проступей;
5. После установки последней втулки украсьте ее красивым декоративным оголовком;
6. Установите все ступени с помощью крепежа;
7. Закрепите балясины, они могут быть прямыми или фигурного очертания;
8. Осуществите монтаж поручней, заранее изготовленных из пластика или древесины.
9. Завершающая работа — финишная отделка винтовой лестницы. Деревянную лестницу лучше всего покрасить. Если вы использовали древесину с ярко выраженной структурой, то лучше всего покрыть конструкцию лаком, через него будет хорошо видна природная красота дерева.

Покрытая лаком

Перед началом отделки все деревянные элементы тщательно зачистите, затем покройте их морилкой и несколькими слоями прозрачного лака.

Деревянные детали, не отличающие хорошей структурой, просто покрасьте масляной краской или воспользуйтесь нитроэмалью. После выполнения всех вышеперечисленных работ у вас в доме появится отличная винтовая лестница.

Видео

Пример монтажа винтовой лестницы можно увидеть здесь:

Чертежи и схемы

Предоставленные ниже чертежи и схемы помогут вам самостоятельно сделать винтовую лестницу в своем доме:

Вид винтовой лестницы сбоку

Схемы сборки

Виды лестниц в разрезе

Схема линии лестницы по центру марша

Схема графического расчета

Разрез лестницы

Разметка стоек перил

Разметка проема

Чертеж модульной лестницы

Оптимальные размеры ступеней

Чертеж винтовой лестницы

Чертеж для лестницы

Винтовая лестница с минимальным проемом

Винтовая лестница из дерева

Винтовая лестница в интерьере

Винтовая лестница гусиные лапки

Вид сверху

Необычная винтовая лестница

Наружная лестница с ковкой

Монолитная винтовая лестница

Межетажная лестница

Лестница в стиле хай-тэк

Лестница на больцах

Лестница со стеклянными ступеньками

Двухцветная винтовая лестница

Черно-белый дизайн лестницы

Винтовые лестницы

Конструкции винтовых лестниц отличаются весьма компактными габаритами, поэтому они занимают совсем мало места.

При этом, кроме достоинств подобных конструкций, у них имеются и некоторые недостатки. К таким недостаткам следует отнести неудобство в использовании, тем более, что по таким лестницам вряд ли удастся поднять на второй этаж что-то громоздкое. Поэтому винтовые лестницы не пользуются особой популярностью, не смотря на довольно эстетичный и практичный внешний вид.

Расчет винтовой лестницы

Проектирование винтовой лестницы – это хлопотное и ответственное дело, поскольку нужно учитывать тот факт, что над головой человека располагаются ступеньки. В связи с этим, нужно учитывать рост жильцов.

Существует еще ряд особенностей. Дело в том, что ступени не имеют одинаковую ширину, поскольку они с одной стороны уже, а с другой шире. Узкая часть всегда находится в месте крепления к несущей опоре (столбу). Широкая часть располагается в местах примыкания ступенек к стенам помещения. В качестве базового значения ширины ступени принимается значение, расположенное в средней части ступеней. При этом, наибольшая ширина не должна выходить за пределы 40 сантиметров.

Ширина пролета лежит в пределах 50-100 см, при этом для всей конструкции необходимо иметь удвоенное значение ширины пролета.

Сборная колонна – основа конструкции

Конструкция винтовой лестницы на основе сборной колонны отличается сравнительной простотой, поскольку достаточно закрепить трубу и на ней смонтировать элементы лестницы.

Конструкция лестницы на сборочной колонне

Конструкция такой лестницы состоит из нескольких основных элементов, таких как труба (диаметром порядка 40 мм), ступени, балясины, промежуточные цилиндры и т.д.

Конструкция винтовой лестницы

Все подобные элементы устанавливаются на определенных расстояниях друг от друга, в зависимости от размеров лестницы. При этом следует придерживаться технических характеристик конструкции, чтобы лестницей удобно было пользоваться.

Монтаж лестницы начинается с установки и закрепления основного элемента – столба (трубы). Для этого в полу первого этажа и в потолке делаются отверстия, которые соответствуют диаметру столба (трубы). После этого труба вставляется в отверстие и надежно закрепляется. Чем надежнее будет крепление, тем надежнее получится вся конструкция, при этом следует так же надежно закрепить всю конструкцию, а также нужно подумать о том, что на трубу (на столб) насаживаются многие элементы, в том числе и балясины. На чертеже имеются все необходимые размеры подобной винтовой лестницы.

Чертеж элементов лестницы

В качестве материала для ступеней подойдет клееная доска или мебельный щит, но наиболее предпочтительным считается клееная древесина, поскольку ее не поведет, и она не потеряет свой товарный вид при сушке.

На видео можно поэтапно увидеть, как собирается подобная лестница. При этом следует отметить, что данная конструкция состоит из сборного столба, хотя допустимо применить и цельный. Единственная проблема – это сложность сборки лестницы, поскольку каждый раз придется подниматься на лестницу, чтобы закрепить следующий элемент, в отличие от сборного столба.

На следующем видео представлен вариант винтовой лестницы из металла, но для ее монтажа нужно уметь пользоваться электросваркой, причем профессионально, поскольку от этого зависит безопасность всей конструкции.

Интересные варианты винтовых лестниц на второй этаж

Как сделать лестницу своими руками. Выбираем материалы

Для изготовления лестниц чаще всего используется древесина хвойных пород, поскольку она доступна по цене и легко обрабатывается. Лестница из дуба будет более долговечной, однако стоимость такой конструкции увеличится в несколько раз, к тому же обработка этого вида дерева — занятие достаточно трудоемкое и требующее определенных навыков.

Основные этапы изготовления лестницы

Рассмотрим основные принципы изготовления лестницы на примере деревянной конструкции на косоурах. Прежде чем начать проектирование, необходимо уяснить, что любые, даже незначительные ошибки и неточности в расчетах могут привести к серьезным проблемам, которые возникнут при монтаже, поэтому к каждому этапу следует относиться крайне внимательно. Наша будущая лестница будет состоять из трех основных элементов: ступеней, поручней и косоуров. На начальном этапе проектирования нужно выполнить все необходимые расчеты конструкции.

Расчет ширины и высоты ступеней

Для расчетов размеров ступеней обычно используют формулу 2А + Б = 64см, где А — это ширина, а Б — высота. Типичная высота ступеней составляет от 140 до 170мм. Измеряем высоту будущей лестницы и делим на предполагаемое значение высоты ступеней.

Предположим, она составляет 240см, а желаемая высота ступеней — 17см. Делим полученное значение на высоту ступеней 240/16=15 и округляем результат до целой части, следовательно, наша будущая лестница будет состоять из 15 ступеней. Теперь определяем точную высоту ступеней, для этого делим высоту всей лестницы на количество ступеней: 240/15=16см. Ширину находим по формуле, используя значение высоты, получаем 24см. Можно также воспользоваться таблицей.

Выступ (часть ступени, нависающая над подступенком) должен быть не более 3-4см. Чем больше высота подступенка, тем уже сама ступень, однако ее ширина не должна быть меньше высоты. Наиболее оптимальная ширина ступеней должна соответствовать сорок второму размеру обуви (29-30см.)

При расчете лестницы также необходимо учесть расстояние между ступеньками и расположенными над ними объектами (потолком, балками, балконами и т.д.). Она должна быть не менее метров.

Горизонтальный размер лестницы определяется следующим образом: ширина ступеней умножается на их количество, при этом следует учесть, что в качестве первой ступени служит поверхность пола, поэтому в нашем случае расчет будет выглядеть следующим образом: 13×24=312см.

Если высота лестницы получается достаточно большой, вы можете сделать площадку. Такие площадки рекомендуется делать через 7-8 ступеней. В том случае, когда необходимо спроектировать лестницу с определенным количеством ступеней, можно уменьшить их высоту для того, чтобы сделать площадку.

Изготовление косоуров

В качестве материала для изготовления косоуров можно использовать сосновую доску шириной 40мм. Изготовьте лекало, точно повторяющее размеры профиля ступеней и нанесите разметку на приготовленные доски. Затем выпилите зубцы при помощи ножовки или электрического лобзика. В тех местах, где подступник стыкуется со ступенью, необходимо срезать угол. Сделав один косоур, можно использовать его в качестве шаблона для остальных. Поскольку от косоуров зависит прочность, безопасность и долговечность лестницы, не стоит экономить на их количестве, а также на качестве материала, из которого они изготовлены. Доски должны быть без сучков и каких-либо признаков деятельности насекомых. Продумайте способ крепления косоуров. Для достижения необходимой прочности, как правило, достаточно 3-4 косоуров.

Монтаж ступеней и перил при изготовлении деревянных лестниц своими руками

Ступени могут крепиться как непосредственно к косоурам, так и при помощи дополнительных деревянных элементов — кобылок. Отмерьте и вырежьте из дерева необходимое количество ступеней и подступенек, при этом не забудьте учесть выступ. Ступени крепятся при помощи гвоздей или саморезов.

Конструкция с использованием треугольных кобылок является более надежной. Кобылки крепятся с использованием шкантов, для которых предварительно делаются пазы. Наиболее прочная конструкция получается с использованием кобылок сложной формы, при этом на косоурах делается специальный вырез. Соединение элементов лестницы осуществляется при помощи клея и саморезов.

После того как ступени готовы, к ним можно прикрутить балясины перил. Для того чтобы защитить дерево от влияния разрушающих факторов (сырости, плесени вредных насекомых), на него необходимо нанести лакокрасочное покрытие.

Сделать деревянную лестницу своими руками в принципе не так уж и сложно. Все, что вам для этого понадобится, — это качественная древесина, необходимый инструмент и немного терпения. Перед тем как приступить к работе, тщательно продумайте все нюансы будущей конструкции и несколько раз проверьте предварительные расчеты.

• Винтовая лестница своими руками

Классификация лестниц по типу конструкций

Оборудовать частный дом можно металлической лестницей любого типа. Конструкций для выбора очень много. Просчитав все параметры и сделав правильный чертеж, можно соорудить оригинальный пешеходный подъемник своими руками. Для некоторых видов потребуется прочный каркас, когда другие обойдутся болтами, встраиваемыми в стену.

На тетивах

Такой способ фиксации ступеней выполняет не только функцию крепежа, но и является оригинальным декором пролета. Тип тетивы выбирают исходя из потенциальной нагрузки. На этот показатель влияет частота использования марша, общий дизайн помещения. Эта часть лестницы должна полностью гармонировать с внутренней обстановкой.

Прикрепить к тетиве ступени можно несколькими способами. По вариативности этот процесс делят на следующие типы:

1. Ступени на углах. Опорой для проступей служат металлические уголки, которые крепят к планке. Для усиления конструкции используют железные шпильки, массивные болты.
2. Задвижные, врезные ступени. Проступи вставляют в специальные пазы опорной балки. Сначала ее точно размечают и выпиливают выемки;
3. Выступы с забегом. Чаще способ используют для винтовых и поворотных лестниц. Конструкции имеют только одну тетиву сложной геометрической формы. Проступи имеют форму конуса. Внутренний их край крепят к центральной опоре, внешний – к боковым планкам.

На косоурах

В отличие от моделей на тетивах, несущие балки расположены под ступенями и не выходят за их пределы. На такие элементы крепятся все части подъемной системы.

В зависимости от количества перекладин, металлические лестницы делятся на несколько типов:

• Одинарные. Используют один косоур, размещают посередине марша;
• Двойные. Ступени устанавливают на две опорные балки. Выступы могут быть строго по краям или со смещением внутрь;
• Тройные. Несущие балки располагают по краям и посередине. Дополнительный косоур есть смысл устанавливать для упрочнения длинных ступеней, более 2-х метров.

Для изготовления лестниц на косоурах подойдет любой прочный металл с повышенной несущей способностью. Чаще используют швеллер, стальную трубу. Соединяют детали с помощью электросварки.

Консольная

Более сложная конструкция, чем предыдущие варианты. Не предусматривает наличие опорных балок. Ступени монтируют на пространственный металлический каркас. Возведение осуществляется в несколько этапов. Сначала собирают само железное основание и крепят к стене. Тип креплений выбирают под материал вертикальных поверхностей. Следующим шагом будет установка подступеней и ступеней, отделка выбранным материалом. На завершающем этапе устанавливают вдоль стены плинтуса и ограждение.

Сделать самостоятельно такую модель у себя дома сможет только человек с опытом. Сложность заключается в необходимости точных расчетов на этапе проектирования. Для монтажа потребуются прочные крепежные элементы и надежная несущая стена.

На больцах

Для монтажа таких конструкций используют два вида крепежей – вертикальные и горизонтальные. Первые устанавливают между ступенями, вторые в стену. К прочности обоих типов выдвигаются особые требования.

Способ крепления, форму, размер горизонтальных больцев выбирают исходя из материала стены. Подготовленное отверстие заполняют скрепляющим раствором, помещают шпильку, закрепляют резьбовым соединением. Крепежный элемент должен быть достаточной длины, чтоб гарантированно выдерживать вес перемещающихся по лестнице людей. Если конструкция имеет вертикальные опоры, больцы заменяют на обычные штыри. Плотное вхождение в стену обеспечивает резиновая втулка.

Больцевые лестницы формируют балясинами. Они имеют резьбу с двух сторон. Одним концом крепятся к ступени, вторым к перилам. Изделия могут быть из металла, дерева или комбинированного типа.

Модульная

Конструкция имеет ряд преимуществ перед остальными вариантами. Для сборки не потребуется использовать сварку. Можно выбрать самую невообразимую форму, подходящую под тип помещения и стиль интерьера. Уклон модулей просто регулируется, благодаря чему можно собрать модель любой высоты.

Из модулей можно сделать маршевую, поворотную, винтовую лестницу. Для этого потребуется правильно сложить и закрепить наборные элементы. Увеличивают жесткость за счет опорных труб, которые устанавливают через каждый метр ступеней. Собрать такую лестницу можно несколькими способами:

1. Модуль в модуль. Косоур монтируют из нескольких элементов, накрывают пластинками и скручивают стопорными винтами. В собранном виде такая лестница будет иметь заметную кривизну, которую невозможно исправить. Из-за ослабления элементов есть риск быстрого провисания конструкции.
2. Резьбовыми шпильками. Особенный монтаж деталей исключает искривление и провисание. Ступени фиксируются по принципу «модуль в модуль», но усиливаются сваркой. Вариант сборки подходит, если в будущем не планируется смещение конструкции.
3.  По принципу струбцины. Всю нагрузку принимают длинные шпильки. Давление распределено равномерно благодаря поворотным фланцам для монтажа выступов. Длину и высоту ступеней можно регулировать самостоятельно.

Все стыковые соединения модульной лестницы требуют периодического осмотра, поскольку со временем расшатываются и могут обрушиться. Модули значительно уступают в прочности цельным моделям.

Делаем лестницу своими руками инструкция по изготовлению

Вначале определимся с материалом изготовления и подготовим инструмент, необходимый для работы.

Выбор материала

Для производства лестничной конструкции можно выбрать:

Для изготовления лестницы можно использовать самые различные материалы.

Самым подходящим материалом для самостоятельного изготовления лестницы является, безусловно, натуральное дерево. Его преимущества очевидны:

• экологичность и безопасность;
• нетоксичность;
• простота в обработке;
• относительно экономичная цена;
• долгий срок службы.

Поэтому для возведения нашей лестницы мы выберем натуральное дерево. Лучше всего, если это будет древесина сосновых пород – ели, сосны. Также можно использовать ясень, бук, клен, дуб, березу и другие породы.

Итак, мы определились с типом возводимой конструкции – это маршевая лестница. Также выбрали самый простой в обработке и экологичный материал – натуральное дерево. Следующим моментом следует подготовить необходимый инструмент.

Готовим инструмент

• Измерительные приспособления – рулетка, линейка, уровень.
• Электродрель ручного типа.
• Ножовка для работы по дереву.
• Шуруповерт.
• Молоток.
• Электрорубанок.
• Наждачная бумага.

Готовим основные элементы

Перед монтажом лестничной системы необходимо подготовить следующие детали:

• Обработанные доски нужных размеров (в соответствии с чертежом).
• Бруски для производства ступеней.
• Доски для подступеней.
• Тетивы или косоуры (в зависимости от типа конструкции).
• Перила, балясины, поручни – данные детали можно купить уже в готовом виде.
• Крепежные детали – шурупы, саморезы, болты.

На данном рисунке подробно указаны все составные части конструкции.

Основные этапы монтажа

Этап 1. Схематичный чертеж

Зарисуем чертеж, на котором обозначим основные элементы будущей конструкции.

Подробный чертеж с изображением всех основных элементов лестницы — самый важный начальный этап производства.

Этап 2. Выполняем необходимые расчеты

Выполнение проектировочных расчетов, наверное, самый изнурительный процесс, но все же его необходимо выполнить. Сделать это можно за несколько шагов:

• определяем высоту конструкции — для ее расчета замерьте расстояние от плоскости пола первого уровня до пола 2 этажа. Это и будет длина марша;
• определяемся с высотой ступенек — обычно наиболее оптимальная высота для человека среднего роста 17 сантиметров;
• рассчитаем сколько понадобится ступеней и подступенек — для этого высоту лестницы, которую мы уже измерили, делим на высоту ступеней (17 см);

Перед изготовлением лестницы ее обязательно необходимо рассчитать.

ширина поступи — для удобства при ходьбе наименьшее значение этого параметра должно равняется 22 см, а наибольшее – 40 см.

Правильный расчет размеров ступеней и подступеней — залог комфорта будущей конструкции.

Этап 3. Делаем косоур

Подготовленную для этой детали балку обрезаем до нужных размеров и выпиливаем зазубрины нужного размера для установки ступеней.

В балке для косоура выпиливаем зазубрины определенного размера по чертежу.

Этап 4. Проверяем косоур

Для этого приставляем его к месту, где будет находиться лестница, при необходимости производим корректировку детали.

На данной схеме приведены подробные расчеты косоура.

Этап 5. Крепим косоуры

Приставляем косоуры и крепим их между собой к верхней балке при помощи анкерных болтов.

Косоуры надежно закрепляем анкерными болтами.

Этап 6. Монтаж подступеней

Прикрепление подступенек к косоуру осуществляется при помощи саморезов.

На данном этапе производим установку подступеней.

Этап 7. Установка ступеней

Вот так должна выглядеть конструкция на данном этапе, когда закреплены подступени.

Ступени монтируем саморезами.

Этап 8. Монтируем балясины и перила

Этот шаг выполняем при помощи саморезов либо шляпных болтов размером 100 х 8 мм.

Практически завершающий этап — монтируем балясины и перила.

Этап 9. Отделочные работы

Последним этапом работ является шпаклевка, покраска и покрытие лаком уже готовой установленной лестницы.

И, наконец, красим нашу лесенку либо покрываем ее лаком.

Особенности проектирования марша из дерева в частном доме

Проект лестницы принято делать на этапе планирования дома. Если такое решение остается на последний момент, марш придется приспосабливать к имеющемуся пространству.

В межэтажном пространстве жилого второго этажа ставят лестницы, по которым удобно передвигаться, проносить грузы и эвакуироваться в случае непредвиденных ситуаций. Во вспомогательных помещениях можно спроектировать менее удобную конструкцию.

При проведении расчета обратите внимание:

1. Толщина несущей деревянной балки — не менее 5 см, максимальная ширина перекрытия — 30 см, в самом узком месте — не меньше 12 см.
2. При высоте потолков 2,7 м подъем осуществляется на 3 метра с учетом ширины перекрытия в 30 см. Длина лестницы составит 5,32 м. При ширине марша 1 м она займет площадь 5,32 м2.
3. Высота пролета меньше 2 метров затрудняет подъем, особенно людям высокого роста.
4. Не планируйте ширину марша уже 0,6 м. На лестнице должен развернуться минимум один человек.
5. Для захода на первую ступень, выхода и прохода рядом с лестницей нужно оставить место, что увеличит площадь размещения конструкции до 12 м2. В частном доме на 80 квадратов, 12 из них займет марш.
6. Чтобы спроектировать деревянную лестницу, составьте план первого этажа, замерьте размеры дверей, окон, ниш, выступов, нарисуйте их на плане. Обозначьте направление движения по ступеням снизу вверх, начало входа, для правильного размещения проекции.
7. Прямая конструкция на второй этаж займет много места. Для экономии пространства и безопасности спуска-подъема рекомендуем двухмаршевую П-образную с площадкой или забежными ступенями. Винтовые лестницы — самые компактные, но менее удобные для детей и пожилых людей. Их лучше ставить в малопосещаемые чердаки, подвалы, мансарды.
8. Дерево для элементов выбирайте, исходя из свойств древесины. Хвойные породы — мягкие, легко поддаются обработке. Сосна годится для изготовления косоуров, подступенков и опорных стоек. Из ели лучше делать подступенки, для других элементов она малопригодна из-за подверженности гниению. Лиственница — самая прочная и твердая из хвойных деревьев, чего ее сложно обрабатывать. Из лиственницы изготавливают все лестничные элементы. Дуб — износостойкий, прочный и гибкий материал. Деревянный дубовый марш простоит до 100 лет при правильном уходе. Ясень по свойствам близок к дубу, хорошо справляется с нагрузками, подходит для производства косоуров, тетив, перил.

Есть много программ, которые сделают расчеты, выдадут чертеж, 3d изображение будущей конструкции на основании ваших замеров — SolidWorks. ArchiCad, AutoCad и другие. Производители лестниц также оказывают услуги проектирования. У них вы можете не только заказать чертеж, но и изготовление деревянных элементов для самостоятельной сборки марша.

Критерии выбора древесины

При покупке струганной древесины необходимо учесть следующие требования:

• на поверхности не должно быть темных пятен;
• недопустимо наличие трещин, сколов, шероховатостей и иных дефектов.

Сучки (диаметр до 1 см) могут присутствовать лишь при условии того, что из материала будут изготовлены ступени или подступенники. Также обратите внимание на влажность, большая масса доски говорит о том, что от приобретения стоит отказаться.

При изготовлении конструкции без наличия опыта, вы можете столкнуться с определенными трудностями, но ваше желание и стремление поможет достичь желаемого результата.

Бетонная

Сложная модель для самостоятельного исполнения. Потребуется соорудить опалубку из дерева и листов водостойкой фанеры. Используют распорки, закрепляющие ее, чтобы конструкция не разрушилась под давлением бетона. После чего сооружение армируют по всей площади.

Нужны следующие материалы:

• цемент;
• песок;
• пластификаторы;
• щебень;
• доски;
• арматура.

Изготовление бетонной лестницы – трудозатратный процесс.

Смесь заливают в направлении снизу вверх, вибрируют и разравнивают правилом. Через сутки – двое опалубку снимают.

Бетонная лестница требует обязательной дальнейшей отделки, облицовывается плиткой, деревом, МДФ или просто выравнивается раствором.

Метод обустройства входа на второй этаж выбирают, ориентируясь на особенности здания, стилистику помещения, личные предпочтения.

Установка ограждений

Законченный вид лестнице придаётся вспомогательными элементами. Ограждения могут использоваться как резные, так и ровные, стальные либо деревянные фигурные.

Монтаж опор с балясинами из дерева – задачка достаточно непростая, требующая выполнения точной разметки и подгона.

Отверстие в ступени под шкант назначается на удалении от края, принимаемым в 1/2 от ширины основы балясины. Далее устраиваются отверстия, внутрь вклеиваются шканты. Они возвышаются над поверхностью на 10-15 мм.

Все элементы насаживают на шканты с регулировкой по вертикальному уровню. Далее подготавливают поручни, обрезая края под нужным углом и фрезеруя их с нижней стороны. Для стыковки с опорами на срезе элемента высверливают отверстия. Поручень устанавливается на вклеенный в опорный столб шкант.

При подготовке поручней их края обрезаются под требуемым углом, фрезеруются с нижней части. Чтобы состыковать перила со стойками на обрезе высверливаются отверстия. Установка деревянных перил производится на шкант, вставленный в опорную стойку.

Балясины качественно обмазываются клеем, поверх них в имеющийся паз помещаются перила. Несмотря на высокую надёжность получившегося соединения, рекомендуется дополнительно укрепить место стыка небольшими саморезами.

После высыхания клея лестницу нужно покрыть антисептической грунтовкой, затем поверхность обрабатывается прозрачным лаком или краской. Можно поставить декоративный плинтус. В винтовой лестнице можно выполнить оформление осевой опорой в виде бревна или балки, установить гнутую тетиву для опоры ступенек. Цена такой конструкции будет высокой, так как в производстве применяется вязкая гибкая древесина, но финальный эффект того стоит.

Какой материал выбрать для лестницы?

И несколько советов по выбору материалов для лестниц. Поскольку лестницы постоянно будут подвергаться нагрузкам, для их изготовления нужно использовать наиболее прочные породы древесины – дуб, бук или сосну. Доски и брусья не должны иметь сколов, потемнений отдельных частей поверхности или мест сруба сучков. Перед началом строительства нужно оставить деревянные стройматериалы в помещении на 3 дня, а также обработать их антисептиками.

Деревянные конструкции очень чувствительны к перепадам температур, поэтому их нежелательно использовать в домах, где отапливается не весь дом равномерно, а только отдельные комнаты. Также нужно соблюдать безопасное расстояние от лестницы до отопительных приборов.

Организация работы и монтаж

После закупки нужных строительных материалов, необходимых для работы инструментов, крепежа приступаем к изготовлению лестницы в доме своими руками.

Доски 40–50 мм пойдут на косоуры с минимальной шириной в 150 мм, брус толщиной 25 мм подойдёт для подступенка, проступи берётся дерево до 40 мм толщиной.

Предварительно из доски выпиливают 2 косоура. Это несущие балки, поэтому надо быть максимально внимательными и ответственными при работе с ними. Отмерив необходимую ширину лестницы, балки соединяются попарно, потом они соединяются друг с другом деревянными досками. Следом нарезается нужное количество ступеней, подступенки согласно нужным размерам. Чаще всего высота подступенка составляет 17 см, а ширина проступи не больше 32 см.

Через три или четыре ступеньки деревянные доски крепятся к ровной поверхности балок, добавляя прочности всей конструкции. После установки несущих балок начинается монтаж косоуров. Проверяя правильность монтажа строительным уровнем, балки устанавливаются на место. К косоурам крепятся сначала подступенки, а затем проступи. Ступеньки устанавливаются снизу вверх очень ровно, крепятся саморезами, промазываются клеем, чтобы избежать скрипа.
