Изучаем требования к пожарным наружным лестницам

Требования к пожарной наружной лестнице

Не секрет, что все здания и сооружения должны быть оснащены запасными путями выхода для экстренной эвакуации людей из строения. При пожаре, взрыве и другой экстренной ситуации спасением может стать наружная пожарная лестница.

Требования к ее конструкции и условиям содержания строго регламентированы действующим законодательством. Например, лестничные пролеты и площадки должны быть сделаны с учетом возможного контакта их материалов с высокими температурами и открытым огнем.

Игнорирование при их строительстве принятых норм может обернуться большим числом жертв при возникновении аварийной ситуации. Говорим об этом подробнее.

Разновидности наружных пожарных лестниц

Итак, государственные стандарты, в частности, ГОСТ Р 53254-2009 регламентируют основные требования к лестницам. Кроме того, обязательны при устройстве наружной пожарной лестницы требования СНиП 21-01-97 (пункт 6).

Различают следующие типы наружных пожарных лестничных конструкций:

• открытые;
• закрытые;
• вертикальные;
• маршевые.

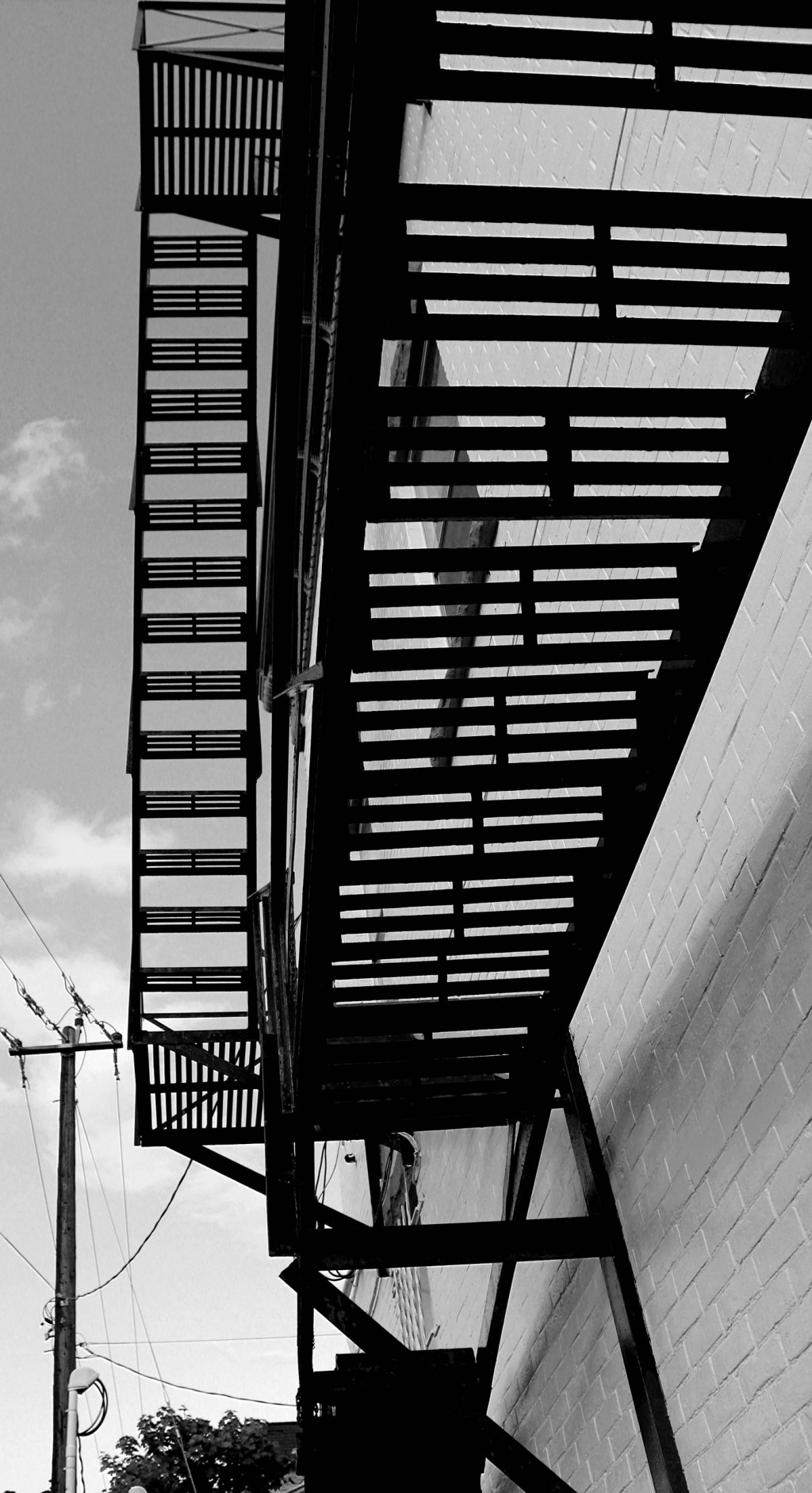

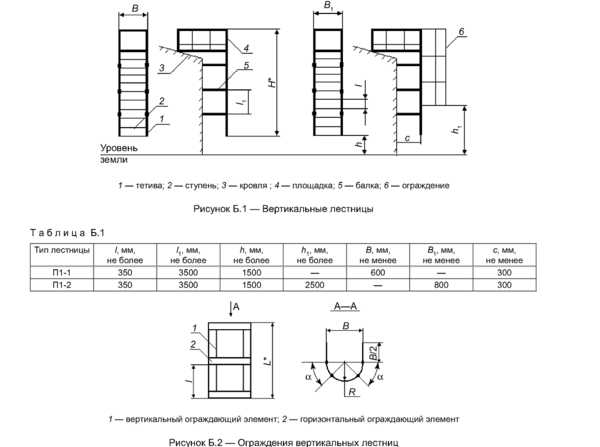

Вертикальные лестницы создают путем соединения ступенями 2-х вертикально закрепленных балок. Такой вид лестниц используют при необходимости подъема человека на высоту до 20 м.

Разновидностью вертикальных конструкций выступают винтовые лестницы. Ступенчатые фрагменты в них сформированы в виде клиньев, смыкающихся узкой стороной с вертикальной опорой (столбом). Однако эти лестницы обладают ограниченной функциональностью, их нельзя использовать для массовой эвакуации.

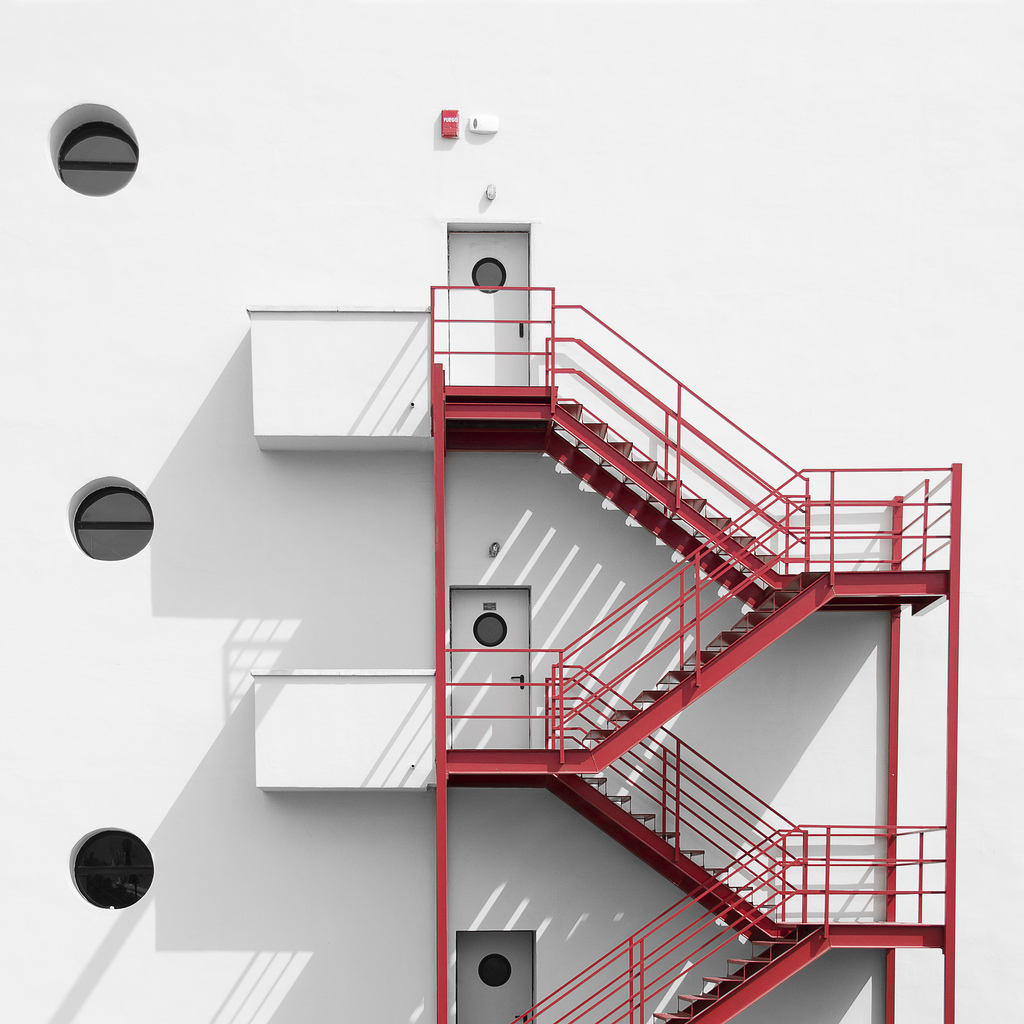

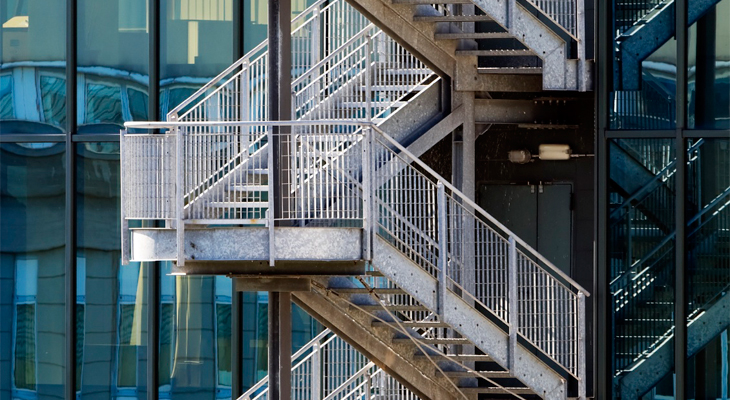

Более безопасными и удобными считаются маршевые пожарные лестницы, требования к которым предполагают наличие маршей и площадок между ними. Марши представляют собой две параллельные опоры под углом, скрепляемые ступенями. Площадки при них формируют в горизонтальном положении и обязательно оснащают поручнями.

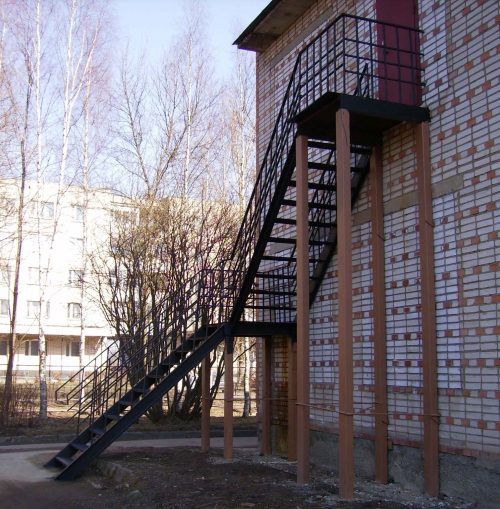

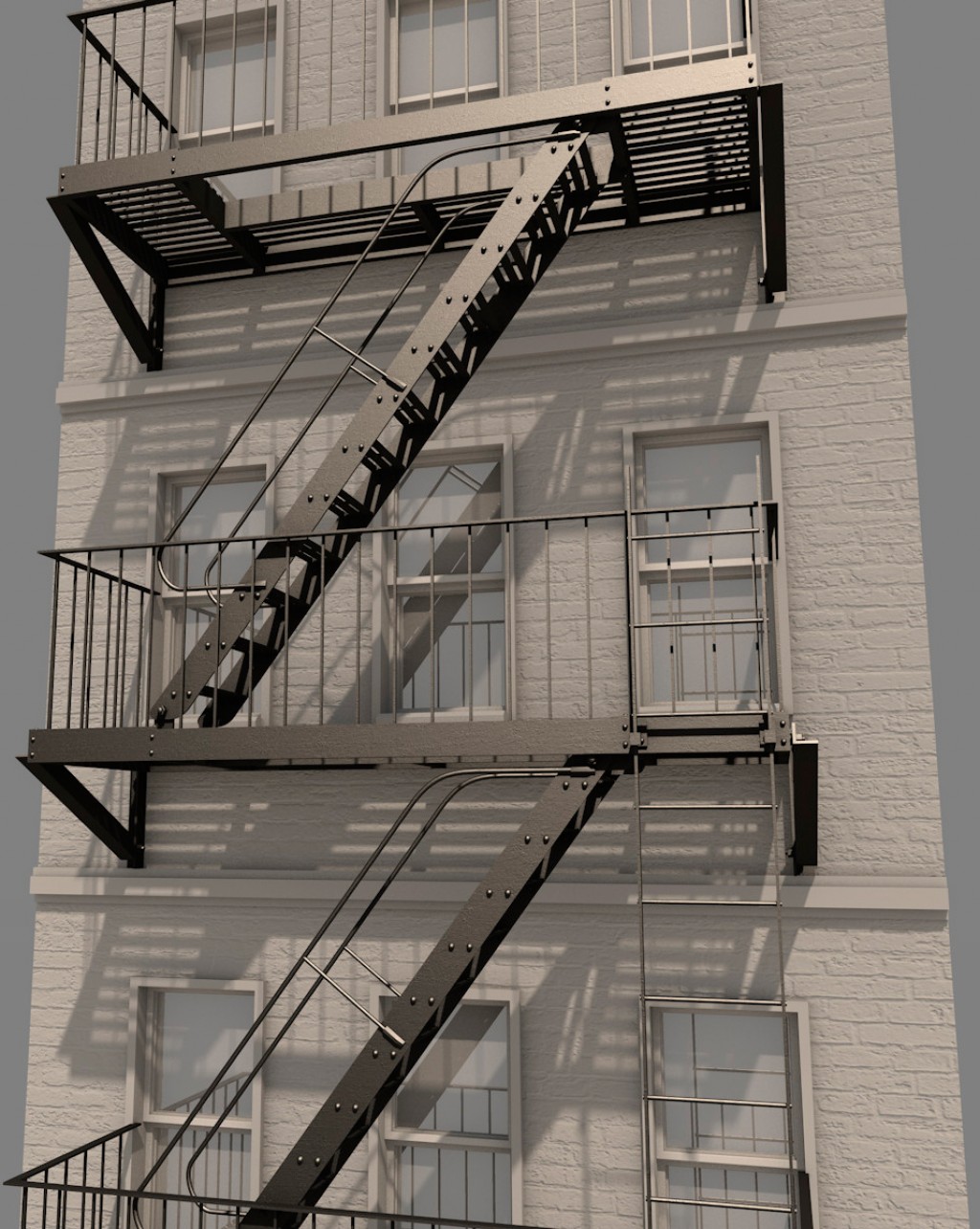

В жилых зданиях маршевые лестницы располагают снаружи. В стандартном варианте конструкция предусматривает создание 1 или 2-х маршей.

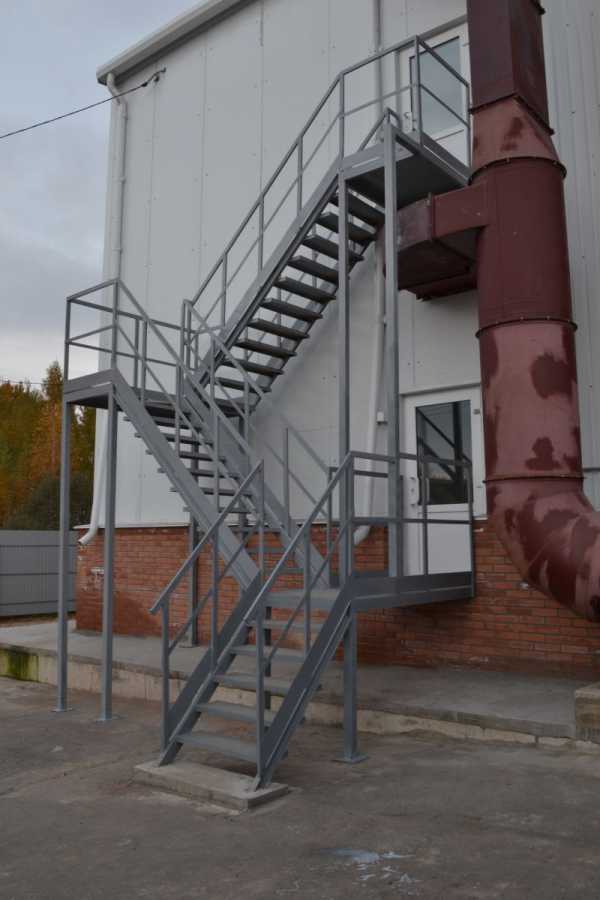

Для промышленных объектов требования к лестницам на производстве предусматривают создание трёхмаршевых лестничных конструкций. Иногда число маршей увеличивают до 4 – 5. Необходимость добавления дополнительных элементов обусловлена наличием большого количества этажей в здании и смотровых площадок.

Конструкционные требования

Что касается непосредственного устройства лестниц, то марши лестничных конструкций должны быть сделаны с учетом следующих норм:

• угол наклона маршевого элемента зависит от типа здания, его высоты и условий использования (в эвакуационных лестницах значение угла наклона не может быть более 45 градусов);
• ширина лестницы регулируется расстоянием двух оградительных блоков.

В зависимости от назначения здания может быть сооружена и нестандартная пожарная лестница наружная. Требования СНиП и ППБ к конструкциям лестниц таковы:

• поперечная ступенька в длину должна быть от 900 мм, по ширине – минимум 300 мм, высота ограждения – более 1200 мм;
• лестницы, которыми оборудованы детские учреждения, организации здравоохранения, дома престарелых, предприятия по обслуживанию инвалидов должны иметь марши с минимальной шириной 1350 мм;
• для высотных сооружений, в которых со 2-го этажа предполагается регулярное пребывание большого скопления людей (от 200 человек), марши должны обладать шириной не меньше 1200 мм;
• для сооружений, оборудованных одиночными рабочими местами, требования к лестницам и площадкам обслуживания нестандартны: ширина маршей может быть от 700 до 900 мм;
• ширина межэтажных площадок должна соответствовать размерам маршей, но в длину – от 1 метра.

Основное условие при установке дверей в проем перед лестницей – отсутствие эффекта сужения прохода на площадке и ширины лестничного марша.

Ступенчатые элементы должны иметь решетчатую основу для предотвращения налипания на них снега или грязи.

Здания высотой более 10 м необходимо оснащать лестничными конструкциями с выходом на крышу. Требования к пожарным лестницам на кровлю установлены СНиП 21-01-2007 в пункте 8.3.

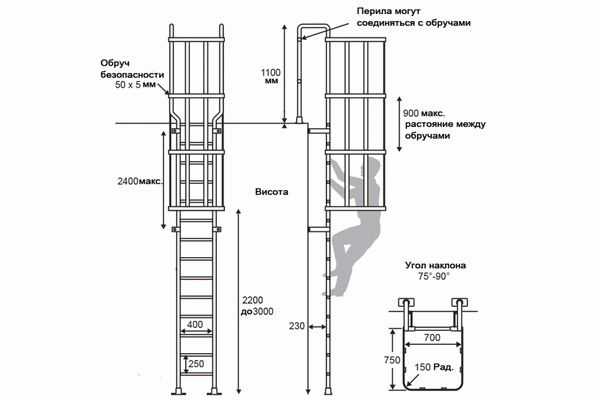

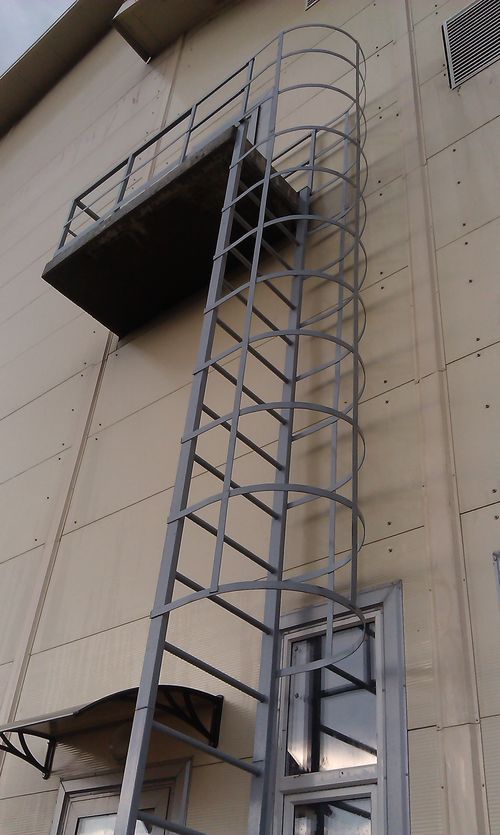

Для вертикальных лестниц общей высотой более 6 м должно быть предусмотрено круговое ограждение, чтобы предотвратить падение людей.

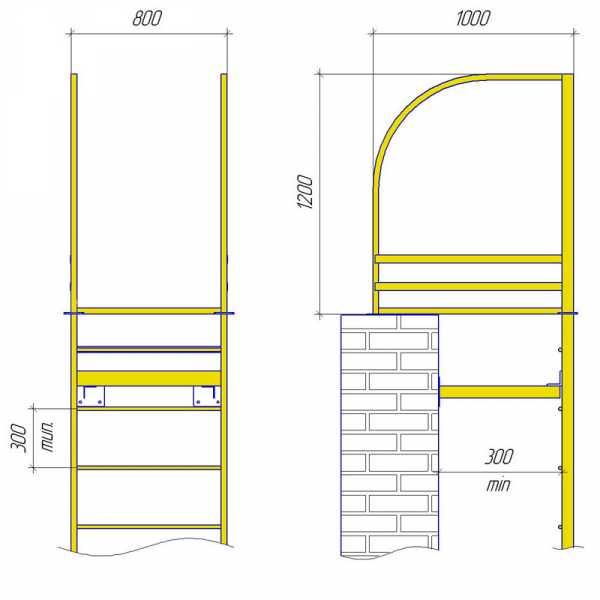

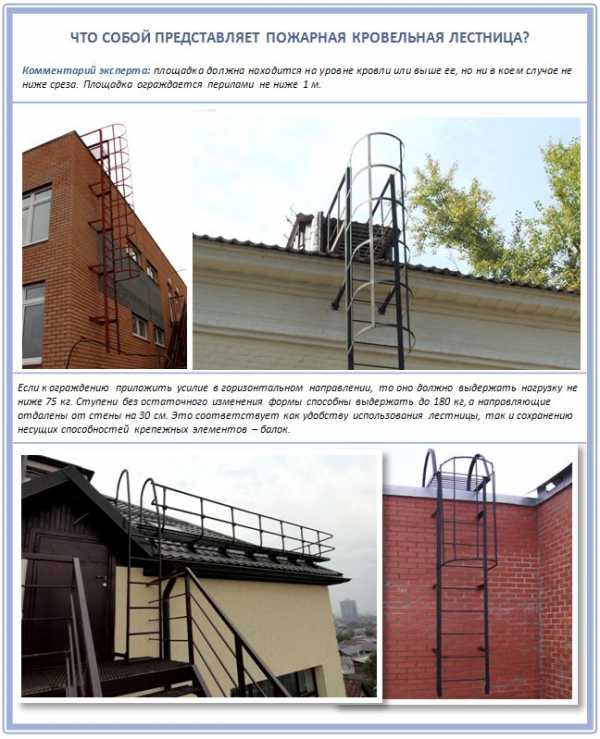

Выход на крышу оборудуют специальной площадкой с перилами высотой от 1 метра, расположенными по ее периметру.

Площадка должна находиться на одном уровне с крышей. Однако допустимо небольшое завышение относительно кровли.

Конструкция должна учитывать возможное движение по этой лестнице больших потоков людей. Расчетное значение нагрузки на каждую ступень лестницы равно 190 кгс. А поручни должны выдерживать боковое давление в 60 кгс.

Материалы для изготовления лестниц

В качестве основного материала требования к приставным лестницам и другим видам лестничных конструкций предлагают использовать металл. Идеальным решением будет нержавеющая сталь.

Если лестница сделана из черного металла, то каждая деталь и участок ступеней, площадок, ограждений должны быть зачищены, прогрунтованы и обработаны антикоррозионным составом. Длина приставной лестницы не может превышать 5 м.

Сварочные швы обрабатывают так, чтобы не оставалось:

• острых углов;
• металлических заусенцев;
• травмоопасных выступов.

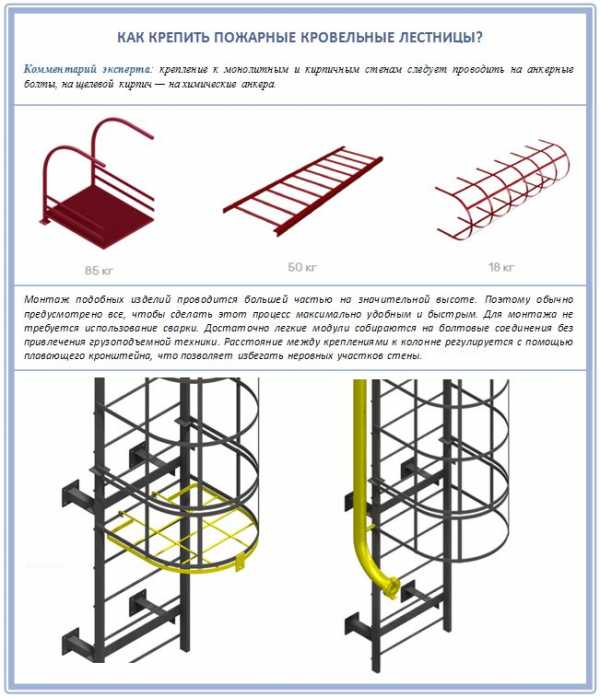

Также требования к эвакуационным лестницам касаются крепления наружных элементов: крепежные материалы должны выдерживать повышенные нагрузки. Перед вводом конструкции в эксплуатацию все ее элементы нужно проверить на отсутствие разрывов и трещин. При обнаружении недостатков их нужно немедленно устранить.

Лестничные блоки прикрепляют к балкам или вмуровывают в стены. Такая мера призвана обеспечить износостойкость лестницы, повысить ее прочность и жесткость.

Наружные лестницы в процессе эксплуатации здания необходимо регулярно очищать от налипания снега и грязи и проводить обработку их поверхностей спецсредствами.

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Требования пожарной безопасности

В число базовых документов, регламентирующих правила установки противопожарных дверей, входит Технический регламент о требованиях пожарной безопасности. Он введен в действие Федеральным законом №123-ФЗ, который был подписан Президентом страны 22 июля 2008 года. Законодательный акт многократно корректировался, поэтому в настоящее время действует редакция, принятая 27 декабря 2018 года.

Важно. Главной задачей Технического регламента выступает создание условий для безопасного строительства и эксплуатации зданий любого типа и назначения.

Требования документа распространяются на все этапы существования постройки, начиная с проектирования и заканчивая возможной утилизацией. Регламент дополняет и расширяет положения перечисленных выше документов, включая ГОСТы, СНиПы и Своды правил.

Нормы ГОСТ 26887-86

Требования к металлическим лестницам наклонного и вертикального типа устанавливаются данным стандартом. Норматив учитывает изготовление и использование алюминиевых лестниц различного типа.

Государственный норматив содержит следующие правила на производство и установку лестниц:

• ширина лестничного пролета устанавливается от 0,9 м;
• для одного лестничного марша устанавливается максимальное число ступенек – 18 штук;
• минимальная высота ступеней — до 160 мм, а максимальная — не превышает 200 мм;
• глубина ступени (проступь) для вертикальной лестницы должна быть 0,3 м;
• глубина проступи для винтового лестничного марша варьируется от 100 мм в точке внутреннего крепления, до 400 мм в крайней точке у стены;
• при ширине лестничного пролета более 110 см, необходимо предусматривать устройство двухсторонних ограждений;
• высота ограждения для внутренних помещений варьируется от 90 см до 120 см, с устройством поручня шириной 55-85 мм;
• если лестница устанавливается в жилых домах, где проживают маленькие дети, ограждение оборудуется дополнительным поручнем на высоте 450 мм;
• зазор между вертикальными стойками ограждения допускается в пределах 150 мм;
• при проектировании лестничного марша на производстве следует учитывать, что ограждение обязано удерживать сопротивление более чем 100 кг на п.м.

Высота поручней.

Периодичность испытания пожарных лестниц и ограждений

Первую проверку осуществляют сразу после сдачи готового дома для дальнейшей эксплуатации. Общая периодичность мероприятий отражена в содержании ГОСТ Р53254-2009. Согласно регламенту, анализ фактического состояния лестницы проводится каждые 5 лет. Этот срок соответствует данным нормативных актов.

СИЗ для электрика: нормы, периодичность проверки

Общее количество испытаний противопожарных лестниц:

• первое — после сдачи только построенного объекта;
• визуальный контроль качества и целостности стремянки — ежегодно;
• эксплуатационные испытания — каждые 5 лет.

Важно! В регионах с суровыми зимами, где бывают перепады температур, объекты стоит проверять каждую зиму насколько металл способен выдерживать климатические условия. Повышенная влажность тоже опасна.

Общие проверки запасных выходов осуществляются в периоды обучения пожарной безопасности сотрудников предприятий, жильцов домов и учеников образовательных заведений. Тогда изучаются все защитные устройства (огнетушители, пожарные шланги и пр.), включая проработку плана эвакуации.

Пути эвакуации в пределах одного этажа

Для коридоров наиболее важным параметром считается показатель его ширины. Также имеет значение длина путей движения и ширина выхода на лестничную клетку. Длина путей движения зависит от конструкции здания, а также от расположения самого помещения (в коридоре, в холле, в тупиковом отсеке). Параметр определяется в связи с плотностью потока людей и степени огнестойкости и функционального назначения помещения.

Оценка методов, по которым происходит назначение норм процесса эвакуации людей показывает, что основным параметром для определения помещения с выходом в коридор-тупик и помещения расположенного между лестничными клетками является число направлений для эвакуации. При единственном направление эвакуации – это «помещение с выходом в тупиковый коридор», два и более – «помещение, расположенное между лестничными клетками».

Если дверь открывается из помещения в коридор, то шириной пути эвакуации считается ширина коридора, которая уменьшена вполовину дверного полотна, если дверь односторонняя и на всю ширину полотна при двустороннем расположении дверей.

Согласно правилам как минимум два пожарных выхода необходимо для:

• помещений типа Ф1.1, где одновременно могут находиться более 10 человек – школы, детские образовательные и специализированные учреждения
• помещения, которые расположены в подвалах и на цокольных этажах, если в них одномоментно присутствует больше 15 человек;
• если сооружение предназначено для нахождения в нем в одно и то же время больше 50 чел.;
• производственные, складские здания категорий А и Б с численностью сотрудников в самой крупной смене более 5 чел., помещения сельхоз назначения — более 25 чел. или площадью более 1000 м2;
• открытые этажерки и площадки в производственных помещениях и на складах, разработанные для ухода и контроля над оборудованием, при параметрах площади пола яруса больше, чем 100 квадратных метров— для помещений категорий А и Б и более 400 м2 — для помещений прочих категорий.

Квартиры – помещения класса Ф1.3. Согласно нормам, если они расположены на двух этажах или уровнях и второй этаж выше 15 метров – пожарные выходы должны быть организованы для каждого этажа.

Также два пожарных выхода должны быть в помещениях класса Ф1.2; Ф3 и Ф4.3 при высоте расположения этажа более 9 м и если на этаже находится более 20 человек. Также два пожарных выхода предусмотрены для цокольных и подвальных сооружений с площадью превышающей 300 м2 .

Требования маломобильных групп населения (МГН)

Минимальная ширина эвакуационных выходов из помещений предусматриваться не менее 1200 мм при числе эвакуирующихся, относящихся к МГН групп М2 — М4, более 15 человек, либо при нахождении в помещении более 5 человек, относящихся к группам НМ (Немобильные граждане) и НТ (Нетранспортабельные люди). При нахождении в помещении людей, относящихся к группе М4 (передвигающихся на креслах-колясках), ширина эвакуационного выхода должна предусматриваться не менее 900 мм, за исключением зданий класса Ф1.3 (п. 9.3.3)

Дверные проемы, предусмотренные на путях эвакуации МГН, относящихся к группе мобильности М4 (передвигающихся на креслах-колясках), не должны иметь порогов высотой более 14 мм (п. 9.3.8)

Требования к лестницам

Каждая пожарная лестница должна быть безопасной, поэтому предусматривает наличие ограждений. Каждый вид ограждений обеспечивает профилактику падения жителей квартир со значительной высоты. Испытания самих лестниц и ограждений являются предметом повышенного внимания, поскольку от их исправности зависят жизни людей. Испытания могут проводить лишь эксперты, у которых есть соответствующая лицензия. Первым делом они проверяют наличие ограждений на элементах скатных крыш.

Понадобится не только лицензия, но и специальный измерительный инструмент. Оборудование должно определять нагрузки, возлагаемые на элементы ограждений и лестничные марши.

Испытания ограждений подразумевают:

• Визуальный анализ с целью поиска возможных дефектов;
• Оценку качества антикоррозийного покрытия и целостности сварных соединений ограждений;
• Проведение динамических проверок участков ограждений и лестницы на показатель прочности.

В отношении ограждений любой пожарной лестницы испытания проводят ежегодно, поскольку подобные конструкции предназначены для продолжительного использования. В ходе испытания эксперты должны определить, сможет ли лестница достать до окон квартир, крыш и других элементов здания, имеет ли она достаточную прочность и надежность. Исследование ограждений и лестничных маршей должны подтвердить, что элементы конструкции способны выдержать вес пожарного расчета.

Мастера, у которых получена лицензия на проведение работ, используют ручную лебедку и измерительный прибор, способный создавать нагрузку. Усилие должно быть приложено к конструктивным элементам лестницы, которые при эксплуатации находятся в наиболее суровых условиях. В ходе исследований эксперты нагружают:

• Центральную часть ступеней;
• Точки крепления элементов ограждений;
• Все точки самих ограждений;
• Центральные элементы марша наклонных конструкций.

Каждую ступень проверяют на соответствие нормативным требованиям. Если исполнитель работ нарушает предусмотренный регламент испытаний или искажает данные, его лицензия будет отозвана.

Помимо ограждений, тщательной проверке подвергают выдвижные элементы конструкций. Выдвижение колен и элементов лестничной конструкции должно быть плавным. Рывки и заедания недопустимы. За их отсутствием наблюдает член исследовательской бригады. Полученная экспертом лицензия является главной гарантией высокого качества проводимых работ. При этом следует помнить, что лицензия на испытание пожарных лестниц обладает ограниченным сроком действия.

Каждая конструкция, провалившая испытания, включается в соответствующий протокол. Документ должен быть зарегистрирован в пожарной части.

Чтобы проживание на последнем этаже дома было безопасным, не нужно надеяться лишь на оперативную работу спасателей и применение новейших пожарных лестниц. Следует заблаговременно удостовериться в исправной работе противопожарных извещателей и систем автоматического пожаротушения. Невозможно предугадать, как быстро на объект будет доставлена пожарная лестница, способная достать уровня крыш многоэтажки.

Классификация по типам

Эвакуационные лестницы в жилых домах и общественных зданиях можно классифицировать не только по типу материала и расположению, но и по особенностям самой конструкции. В первую очередь следует упомянуть основные типы современных эвакуационных лестниц, они отличаются между собой такими характеристиками, как ширина, конфигурация и назначение.

Всего выделяют три типа:

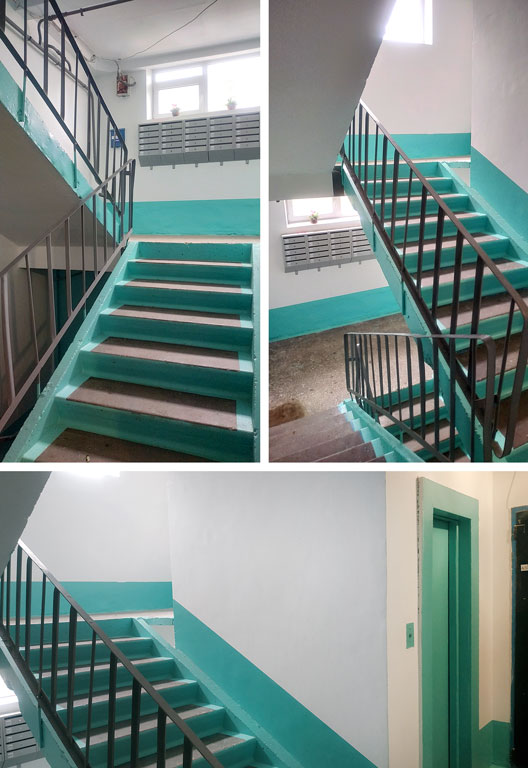

1. 1 тип. Располагается внутри здания на специально оборудованных лестничных клетках.
2. 2 тип. Находится внутри здания, при этом не ограждается стенами.
3. 3 тип. Наружная конструкция запасного выхода.

Типы эвакуационных лестниц в жилых домах и общественных зданиях

Третий тип лестниц используется исключительно в целях эвакуации людей, находящихся в здании, первые два вида конструкций могут заменить главный вход.

Также следует отдельно упомянуть допустимые типы конструкций для эвакуации людей. В основном это прямые марши с промежуточными площадками. Тем не менее, в некоторых случаях, когда места для расположения таких моделей оказывается недостаточно, могут устанавливаться вертикальные изделия параллельно стене или с небольшим наклоном. Они являются подобием пожарных конструкций, но при этом выполняют несколько иное назначение.

Категорически запрещается возводить следующие типы лестниц:

• содержащие забежные ступени;
• криволинейные и прочие неправильные формы;
• винтовые модели;
• с неодинаковыми размерами ступеней.

Лестницы для эвакуации

Схемы основных приемов планировочных решений лестниц: а – одномаршевая; б- двухмаршевая; в- трехмаршевая.

Отдельно и подробнее рассмотрим типы лестниц, которые предусмотрены для того, чтобы эвакуировать людей во время пожарной тревоги из зданий и сооружений. Как указывалось выше, они подразделяются на внутренние и наружные открытые лестницы, и на внутренние лестницы, размещаемые на лестничных площадках.

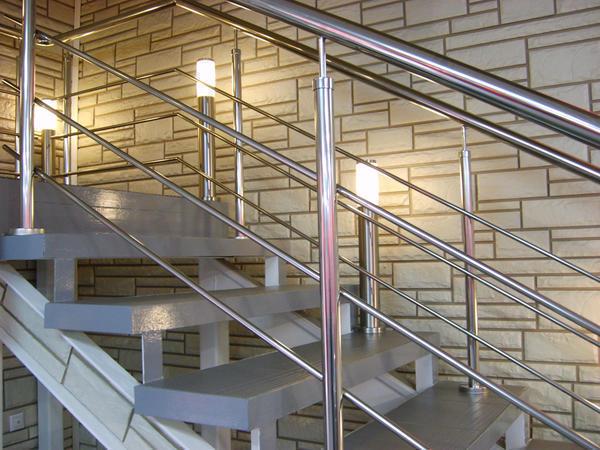

Внутренние открытые лестницы применяются очень широко в общественных постройках и зданиях. Но такая конструкция лестниц имеет повышенную пожарную опасность, а потому на их использование есть ограничения, которые зависят от величины огнестойкости. Ограничения зависят от назначения постройки. Например, в больницах такой тип лестниц не принимается в расчет при планировании эвакуации персонала, посетителей и больных, находящихся на стационарном лечении.

Если такая конструкция летниц принимается в расчет на эвакуацию людей из здания, дополнительно оптимизируется планировка здания и не только. Например, производится отделение помещений таким типом лестницы от коридоров и других помещений, которые примыкают к ней. Для отделения применяются противопожарные перегородки, устанавливаются приборы автоматического пожаротушения. Вместе с этим число таких открытых внутренних конструкций по всему зданию ограничивают.

Схема лестницц в аксонометрии: а – двухмаршевая; б – винтовая.

Отдельно для лестниц данного типа предусмотрены лестничные площадки, которые имеют свою разновидность. Например, лестничные клетки Л1 и Л2 являются обычными, первые из которых имеют остекление или открытый проем в наружных стенах на каждом этаже. Вторые имеют естественное освещение благодаря наличию остекления или открытых проемов в покрытии.

Другие типы лестничных клеток относятся к незадымляемым и разделяются между собой на 3 типа. Первый из них – Н1. Он имеет вход с этажа, который идет с наружной воздушной зоны по тем переходам, что остаются открытыми. Такие переходы делаются незадымляемыми, что позволяет сохранять свойство такого типа лестничной клетки. Это свойство таких переходов обеспечивается в результате конструктивных и объемно-планировочных решений. Сами переходы остаются открытыми, но исключается их их расположение во внутренних углах здания.

Второй тип этих конструкций – Н2 – использует подпор воздуха в лестничную клетку в том случае, когда происходит возгорание и пожар. Третий тип – Н3 – имеет вход с этажа посредством тамбура-шлюза, в который в случае возгорания производится подпор воздуха.

Защита от дыма на лестничных клетка второго и третьего типа обеспечивается на основании требований СНиП Если имеется необходимость, то лестничные незадымляемые лестничные клетки второго типа разделяются глухими противопожарными перегородками. Разделение происходит по высоте на отсеки, между которыми остается переход. Окна в таких клетках монтируются неоткрывающмися.
