Виды свайных фундаментов и классификация свай

Классификация СФ производится по конструкции, применяемым материалам и заглублению. По материалу выделяются такие разновидности:

• железобетонные (бетон с металлическими армирующими элементами);
• кирпичные или блоковые (шлакоблоки, пеноблоки);
• деревянные (бревна или брусья);
• каменные;
• металлические (как правила, труба);
• асбестоцементные;
• пластиковые (пластмассовые трубы с заливкой бетоном).

По форме столбы могут быть круглыми или прямоугольными (квадратными). Различаются СФ и по типу ростверка.

Он может изготавливаться путем укладки балки (железобетонной, металлической или деревянной) или возводиться в виде мелкозаглубленной (поверхностной) бетонной ленты по всему периметру дома.

Кроме того, классификация осуществляется по высоте подземной части столбов – мелкозаглубленный и заглубленный фундамент. По конструкции и технологии изготовления различаются 2 типа СФ – монолитный и сборный фундамент.

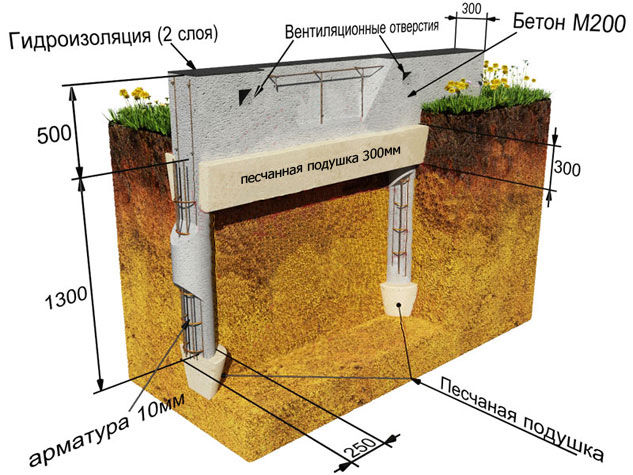

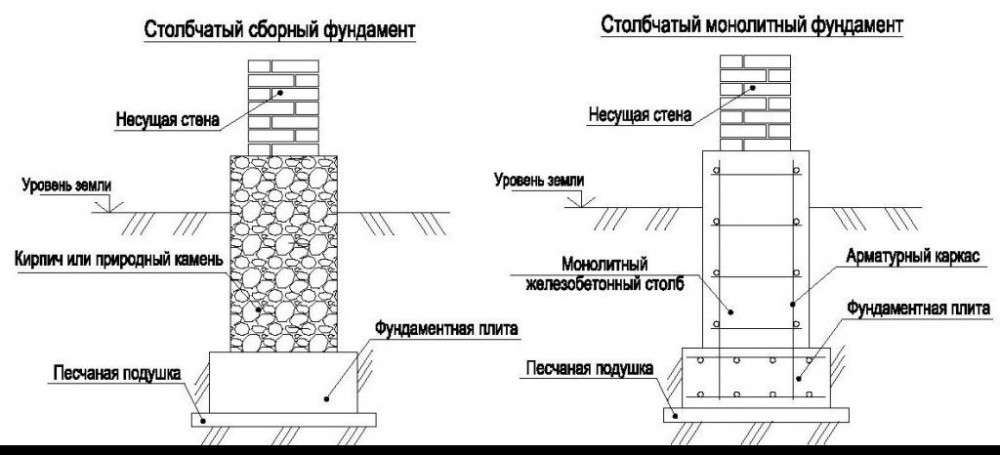

Монолитная конструкция

Монолитный вариант (МСФ) возводится путем заливки бетона в съемную или неразъемную опалубку. В последнем случае обычно применяется труба (металлическая, пластиковая, асбестовая), внутрь которой заливается раствор и устанавливается армирующий каркас.

Неразъемная опалубка создает внешнюю защиту (герметичность) и повышает механическую прочность.

К монолитному бетонному столбчатому основанию можно отнести и деревянные опоры в виде бревен большого диаметра.

Сборный вариант

Сборная конструкция (ССФ) может изготавливаться несколькими способами. В частном строительстве часто используется кирпичная, блоковая или каменная кладка. Обязательно монтируется армирующий каркас из арматурных стержней.

Ускоряет строительство изготовление ССФ из железобетонных блоков. Они устанавливаются друг на друга и скрепляются цементно-песчаным раствором.

Что такое анкерная свая

Для обеспечения надежной фиксации крепежного элемента в грунте нужно предпринять ряд дополнительных действий направленных на увеличение плотности грунта в области расположения анкера.

Достичь этого можно пробурив скважину и заполнив более прочным материалом, чем грунт, например, бетоном.

Особенности

Анкерная свая

Конструкция анкерной сваи представляет собой ту же самую буроинъекционную сваю, но выполненную особенным способом. Это связано с тем, что процесс устройства анкерной сваи включает в себя и бурение и заполнение скважины бетоном либо одновременно, либо друг за другом.

Итак, анкерная свая — это толстостенная труба. Поверхность трубы может быть гладкой, а может быть винтовой. Винтовая поверхность усиливает сцепление с цементным заполнителем скважины, однако и удорожает конструкцию.

На нижний конец трубы крепиться буровая коронка, которая обеспечивает процесс бурения скважины и подбирается в зависимости от вида и плотности грунта.

Для обеспечения возможности устройства анкерных свай на достаточную глубину конструкция собирается из труб, которые соединяются друг с другом соединительными муфтами, и завершается это опорной плитой и сферической гайкой, которая накручивается на самую последнюю трубу и позволяет обеспечить единое целое с закрепляемой конструкцией.

Дополнительно на трубах могут устанавливаться центраторы, которые обеспечивают правильное положение трубы внутри скважины.

Для защиты от коррозии на поверхность металлических конструкций могут наноситься специальные покрытия из полимеров или осуществляться процесс оцинковки.

Вся конструкция является одноразовой и не извлекается из сформированной сваи, оставаясь в ней как армирующая составляющая.

Технология устройства

Устройство анкерных свай достаточно простое и состоит из небольшого количества операций, но эти операции могут варьироваться в зависимости от внешних условий и целевого назначения крепежных конструкций.

Начинается все с выбора буровой коронки, которая крепится на первую трубу и начинается процесс бурения. Данный процесс может сопровождаться одновременной промывкой скважины водоцементным раствором, который подается в отверстие трубы, либо может осуществляться сразу заливка цементной основы для формирования сваи.

После завершения бурения скважины до проектной глубины осуществляется заливка цементного раствора с продолжением вращения всей металлической конструкции для обеспечения полного заполнения скважины без образования пустот. Заливка происходит до момента незначительного выхода раствора через верхний край скважины.

Окончательное крепление конструкций к анкерной свае (натяжение сваи) осуществляется после набора бетоном проектной прочности.

Преимущества и недостатки

К преимуществам применения анкерных свай относят:

• минимальное количество земельных работ
• возможность проведения всех работ за один этап (высокая скорость работ)
• отсутствие ударных и вибрационных нагрузок при погружении, что дает возможность применения конструкций рядом с другими сооружениями, железнодорожными путями
• возможность обходиться без обсадных труб
• возможность устройства как вертикально, так и под углом
• практически отсутствие ручного труда

Недостатками являются:

• невозможность использования на рыхлых песках, просадочных и обладающих текучей консистенцией породах.

Область применения Область применения анкерных свай

Анкерные сваи используются если необходимо:

• защититься от грунтовых оползней
• увеличение несущей способности грунта
• усиление конструкций различных фундаментов

Анкерные сваи применяются для:

• крепления шпунтовых ограждений, например, стен котлованов
• усиления подпорных стен в грунте
• укрепления откосов, причалов, набережных
• крепления опор ЛЭП, мостов, мачт.
• Армирования стен транспортных тоннелей

Услуги по обустройству анкерных свай

Несмотря на то, что данная конструкция выглядит достаточно просто и работы по ее обустройству не кажутся сложными, применение анкерных свай требует высокой квалификации как на этапе их проектирования, так и возведения.

Дополнительным условием получения качественного результата является применение соответствующей техники и соблюдение необходимых технологий выполнения работ.

Поэтому доверяйте работы по устройству анкерных свай высококвалифицированным специалистам, которые имеются в ООО «ПромГраждансСтрой», которые оснащены всем необходимым оборудованием и обладают большим опытом в проведении данных работ.

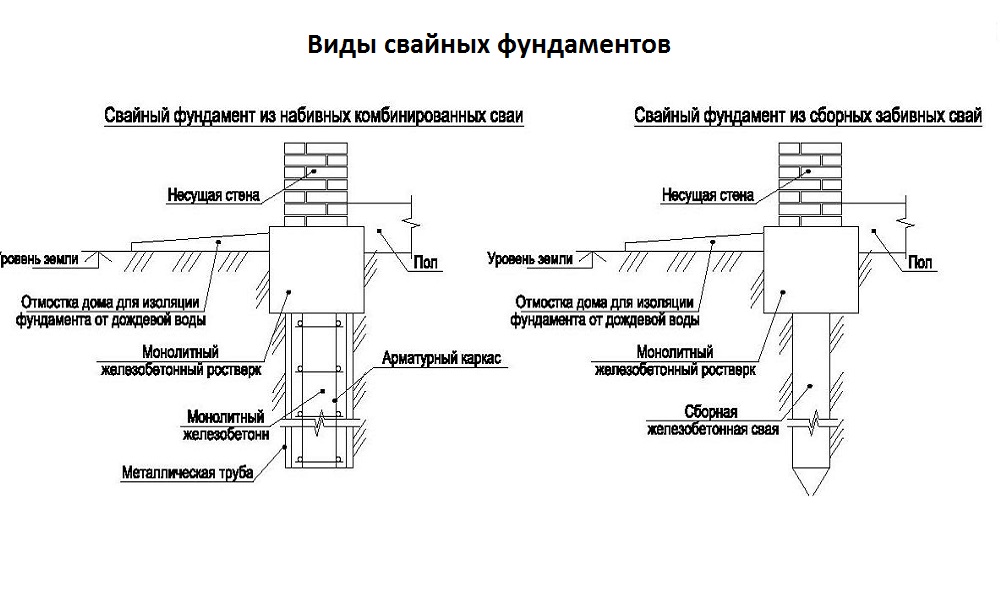

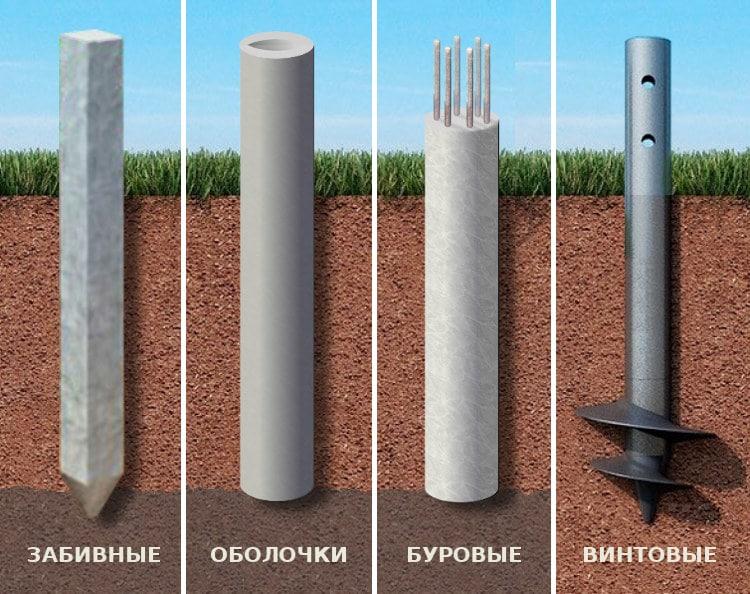

Виды свай

↑

Согласно СП (это новая, актуализированная редакция СНиП «Свайные фундаменты», различают следующие виды свай:

1. Забивные и вдавливаемые:
   • деревянные;
   • стальные;
   • бетонные и железобетонные.

   Эти сваи погружаются в грунт без его разбуривания — в основном при помощи ударных, вибрационных или виброударных машин. В частном домостроении они используются редко.

2. Вибропогружаемые сваи-оболочки из железобетона. После погружения из таких свай сначала извлекают грунт, а потом заполняют их полость бетонной смесью.
3. Набивные из бетона и железобетона. Их получают, заливая бетонную смесь в полость, которую фактически выбивают в грунте. Опять-таки решение для капстроительства.
4. Буровые железобетонные. Такие сваи получают, заливая пробуренную в грунте полость бетоном или устанавливая в него готовую железобетонную конструкцию. Иногда используются в свайно-ленточных фундаментах малоэтажных домов.
5. Винтовые стальные сваи с оголовками. Их изготавливают на заводах, а затем устанавливают, ввинчивая в грунт. После установки полость таких свай заливается бетонной смесью. Именно свайные фундаменты из винтовых свай используются при строительстве частных домов чаще всего. Поэтому мы будем говорить главным образом о них.

1. Полнотелая забивная свая из бетона или железобетона круглого сечения;
2. Пустотелая забивная свая из бетона с полостью квадратного сечения;
3. Пустотелая забивная свая из бетона или железобетона с полностью круглого сечения;
4. Полнотелая забивная свая из бетона или железобетона прямоугольного сечения;
5. Набивная свая с обычной пятой;
6. Камуфлетная свая;
7. Свая с шарнирно-раскрывающимися упорами;
8. Винтовая свая.

Свайный или, в нашем случае, свайно-винтовой фундамент представляет собой несколько десятков (для частного дома от 20 до 60) свай, ввинченных в грунт и связанных между собой ростверком. Ростверк играет важную роль: он позволяет равномерно распределить нагрузку от здания на все сваи и превращает их в единый фундамент. Такой фундамент называют также свайно-ростверковым. Альтернатива ростверку – свайно-ленточный фундамент, в котором сваи связаны между собой бетонной лентой. В свайно-ленточных фундаментах обычно используются железобетонные сваи буровые сваи.

Более подробную информацию можно получить из этого видео о свайных фундаментах

↑ Постройка на сваях – это миф или реальность?

Встречаются опытные строители, которые категорически не советуют использовать сваи при возведении жилого дома. Они советуют использовать свайное основание только для построек хозяйственного назначения или для небольших дачных домов.

Возникает вопрос: а как тогда российские (и не только) города, в которых десятки тысяч домов построены на сваях и до сих эксплуатируются? Причём дома в несколько этажей, а не просто одноэтажные постройки.

В некоторых случаях фундаменты на сваях являются единственной возможностью построить на участке дом, так как грунт не позволяет использовать, например, ленточный фундамент.

Если местность под строительство всегда залита весенними паводками или грунтовые воды практически у поверхности – то спасают именно винтовые сваи.

Например, если дом нужно поднять или перенести, или реставрировать, то обустраивают именно свайное основание. Такой вариант часто используют во время ремонта деревянных построек прошлого века, когда в те годы дома редко возводили с фундаментом.

В пользу использования свайной конструкции говорят и те факты, что такие варианты основания были реализованы в строительстве очень давно. Только вместо свай были задействованы брёвна, забиваемые в землю.

А свайный метод установки изобрели лишь в начале XIX века.

В первом десятилетии XX века возведение построек на свайных фундаментах получило «второе дыхание» благодаря изобретению новой техники, позволявшая точно и глубоко вбивать сваи. А это значительно убыстряло работу по строительству фундамента для дальнейшего возведения зданий.

Как работают сваи

В современном строительстве применяют различные виды свайных фундаментов и работа свай в них также осуществляется по-разному.

По данному признаку можно выделить два типа опор:

1. Сваи-стойки.

Такая свая переносит нагрузку от веса здания на грунт, в который упирается. Сваю-стойку изготавливают по технологии, обеспечивающей прочное основание, ведь именно на него может приходиться до 85% веса постройки.

Сваи стоечного типа – это классический и наиболее распространенный вариант. Опираясь на прочный грунт, они почти не дают осадки и могут выдерживать очень большие нагрузки.

2. Висячие сваи.

Сваи данной разновидности не упираются в грунт, а удерживаются в нем подобно тому, как держится вбитый в доску гвоздь, то есть за счет силы трения между боковой поверхностью и внешней средой.

Сравнивая висячую сваю со стойкой, можно выделить два основных отличия: площадь боковой поверхности у висячей сваи увеличена, при этом она имеет рельефное исполнение, благодаря чему более прочно «цепляется» за окружающий ее грунт.

Применение висячих свай оправдано в тех случаях, когда прочный грунт залегает особенно глубоко и сваи-стойки пришлось бы делать слишком длинными.

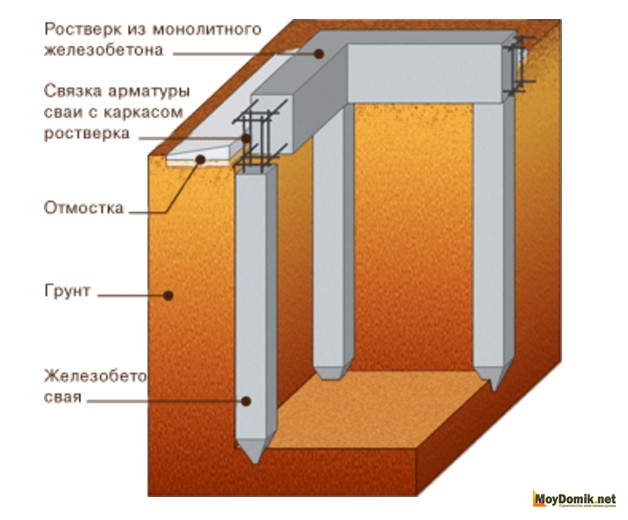

Свайный фундамент

Свайные фундаменты практически не подвержены морозному выдавливанию, но обладают сравнительно невысокой несущей способностью (а точнее, для её увеличения порой требуются слишком большие затраты). Они предпочтительны при строительстве на склонах и подтопляемых территориях и надёжнее ленточных в том случае, если верхний слой грунта — просадочный, но под ним, на глубине не более 2–5 м, располагаются плотные породы, на которые можно опереть сваи-стойки. На заиленных грунтах иногда применяют висячие сваи, несущая способность которых обеспечивается силами трения между боковыми поверхностями и грунтом, однако для столь неблагоприятной «геологии» лучше подойдут плитные и комбинированные конструкции, о которых речь пойдёт ниже.

Шаг, необходимую длину и сечение свай определяют по расчёту согласно СП

Буровые сваи обойдутся на 30–40 % дешевле забивных и оптимально подойдут для дома с не слишком тяжёлыми (брусовыми, бревенчатыми, из пенобетонных, полистиролбетонных или арболитовых блоков). Для возведения такого фундамента не нужна автотехника — достаточно взять в аренду механизированные бур и бетономешалку. Суть технологии в том, что в грунте бурят отверстия диаметром 150–250 мм, надстраивают их опалубкой, при необходимости откачивают воду, а затем опускают в каждую скважину арматурный каркас и заливают бетон и уплотняют его погружным вибрационным устройством. Если грунт осыпается или плывёт, в отверстия предварительно вставляют асбестоцементные обсадные трубы.

В Подмосковье буровые и винтовые сваи заглубляют в среднем на 1,6–1,8 м. Фото: IZBA De Luxe При монтаже буровых свай оставляют выпуски арматуры, которые потом связывают проволокой или сваривают с арматурным каркасом ростверка Верх свай связывают моно­литным ростверком Важно учитывать, что на эту часть фундамента могут действовать силы морозного пучения. Чтобы нейтрализовать их, выполняют висячий ростверк в опалубке на подпорках или используя удаляемую песча­ную подсыпку. Но если дом расположен на скло­не, песок из пространства меж­ду сваями можно не удалять. В данном случае подсыпка почти не увлажняется и не оказывает воздействия на обвязочные балки

При использовании бура ТИСЭ-Ф с откидным плугом можно сформировать в нижней части свай уширение, которое  увеличит несущую способность конструкции и одновременно полностью исключит вероятность морозного выдавливания.

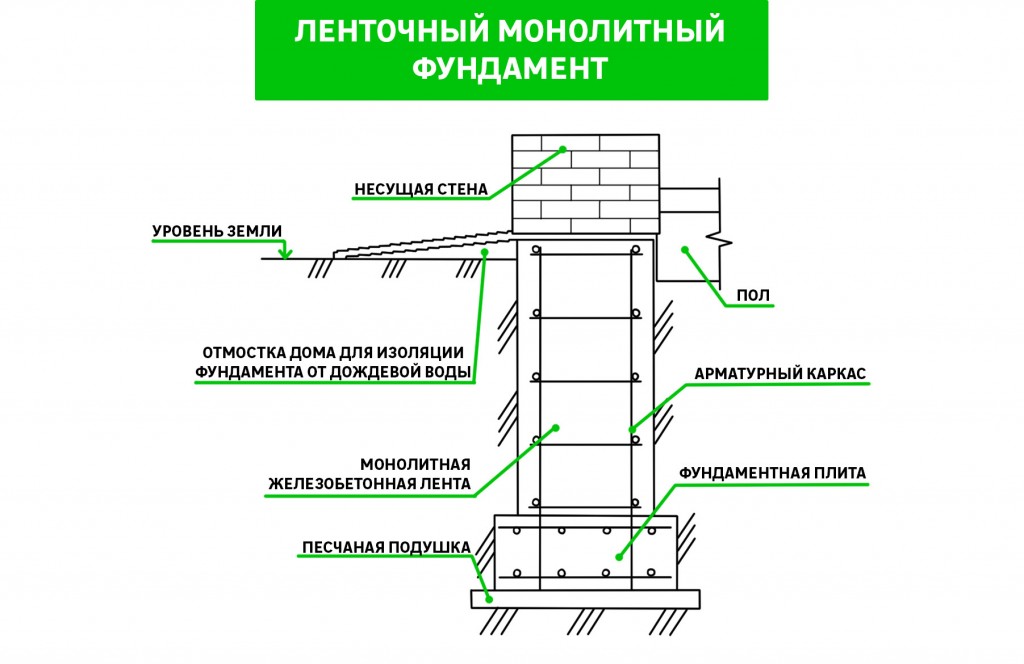

Песчано-гравийная подушка под ленточным фундаментом уменьшает силы морозного пучения лишь при наличии глубинного дренажа. В остальных случаях она служит для выравнивания и увеличения несущей способности основания.

Влияние грунта на выбор фундамента

Конструкция любого основания подразумевает передачу всей нагрузки от здания на грунт. Соответственно, состав, характеристики и несущая способность грунта играет ключевую роль при выборе типа и конструкции фундамента для будущего здания. Итак, основания грунтового типа могут быть естественными и природными.

Естественные – это основания, на которых фундаменты возводятся без дополнительного укрепления. А к искусственным относятся основания, которые ложатся на специально создаваемую песчаную подушку. Естественные основания бывают следующих типов: песчаные, глинистые, лессовидные (тут нужно помнить о значительной сейсмической опасности), скальные, супеси и суглинки.

Все почвы, кроме скальных, неизбежно дадут значительную просадку здания, поэтому впоследствии неравномерной нагрузки на грунт в различных местах здания возникают трещины.

Поэтому, самые надежные почвы с точки зрения искусственного возведения оснований, считаются именно скальные.

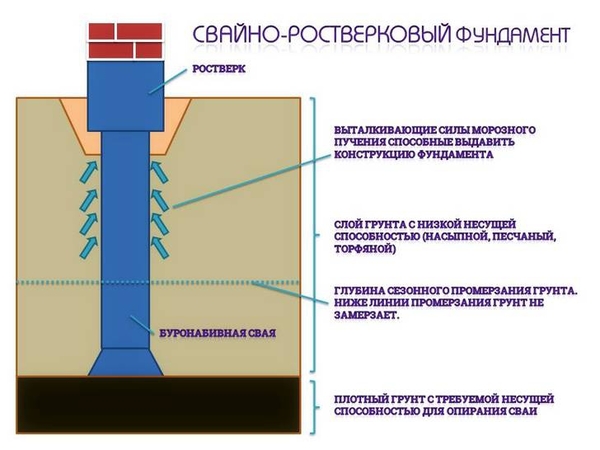

Особенности набивных свайных конструкций

Свайная набивная армированная опора

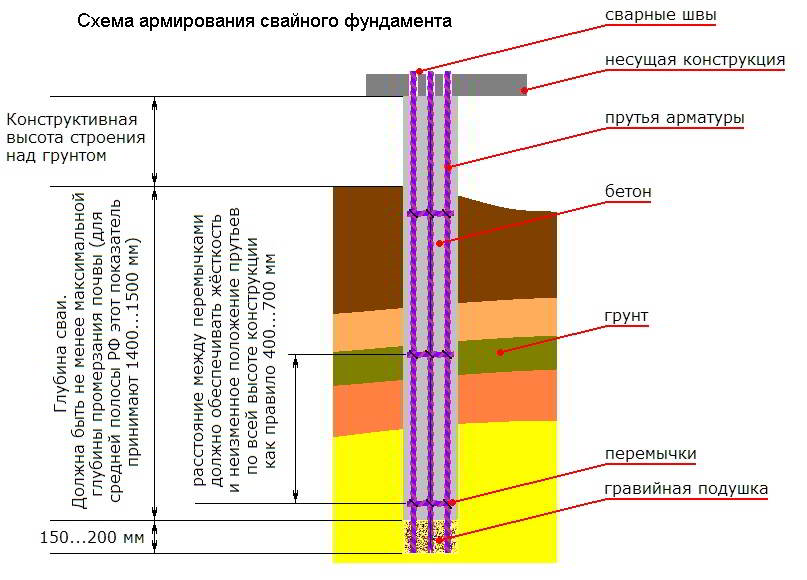

Конструктивно набивная опора состоит из ствола (тело) сваи, верхнего окончания именуемого головой, и нижней частью – пятой. Часто на нижнем окончании свайного стержня для повышения прочности закрепления в грунтовом основании выполняется уширение.

Сама набивная опора может быть однородной монолитной или сборно-монолитной. В строительстве свайные фундаменты соединяются в единую несущую пространственную систему с помощью ростверка. Применение набивных фундаментных опор дает возможность частично изменить геометрические линейные габариты ростверка в сторону уменьшения.

За счет эффективной работы конструкции сваи под действием сосредоточенной нагрузки до 1000 т можно полностью отказаться от создания ростверка. Из-за такой конструктивной особенности свайные опоры рекомендуется применять при значительных нагрузках на фундамент здания.

Конструктивный вид опорных набивных стержней легко видоизменяется при наличии на участке различных условий, разных схем расположения, нагрузок и т.д. Чтобы обеспечить надежность здания с целью максимального использования несущей способности свайных фундаментных конструкций в процессе проектирования, возможно изменение шага расположения опор, глубины бурения скважины и марки бетонной смеси.

Основное преимущество набивных фундаментов состоит в незначительных показателях просадки здания.

Какими бывают сваи

Деление на различные виды свайных фундаментов и классификация свай подразумевают группирование по материалу изготовления и способу монтажа.

По материалу

Выбирая материал сваи, следует оценивать не только его физические свойства в сочетании с рабочими характеристиками, но, также, стоимость, доступность и удобство монтажа. Сегодня применяют такие виды свай:

1. Деревянные.

Наиболее распространены деревянные опоры из сосны и ели, но иногда встречаются и лиственничные, дубовые и кедровые сваи.

Древесина хорошо поддается обработке и во многих регионах является самым доступным материалом, но из-за таких существенных недостатков, как малая прочность и подверженность гниению, к применению деревянных свай сегодня прибегают довольно редко.

Их установка считается оправданной при возведении построек с малым сроком службы, а также при наличии высокого уровня грунтовых вод.

Деревянная свая должна иметь в диаметре не менее 180 мм. Наибольшая длина цельноствольных деревянных свай обычно не превышает 16 м. Если же необходима более длинная опора, сращивают несколько стволов, увеличивая таким образом длину сваи до 25 м.

2. Стальные.

Сваи, выполненные из стали, могут иметь самую разнообразную конструкцию. В большинстве случаев это цельнотянутая труба с толщиной стенки от 8 до 12 мм, но могут применяться, например, опоры коробчатого сечения, изготовленные из двутавров или других элементов.

Для усиления несущей способности стальные сваи после установки на место заливаются бетоном.

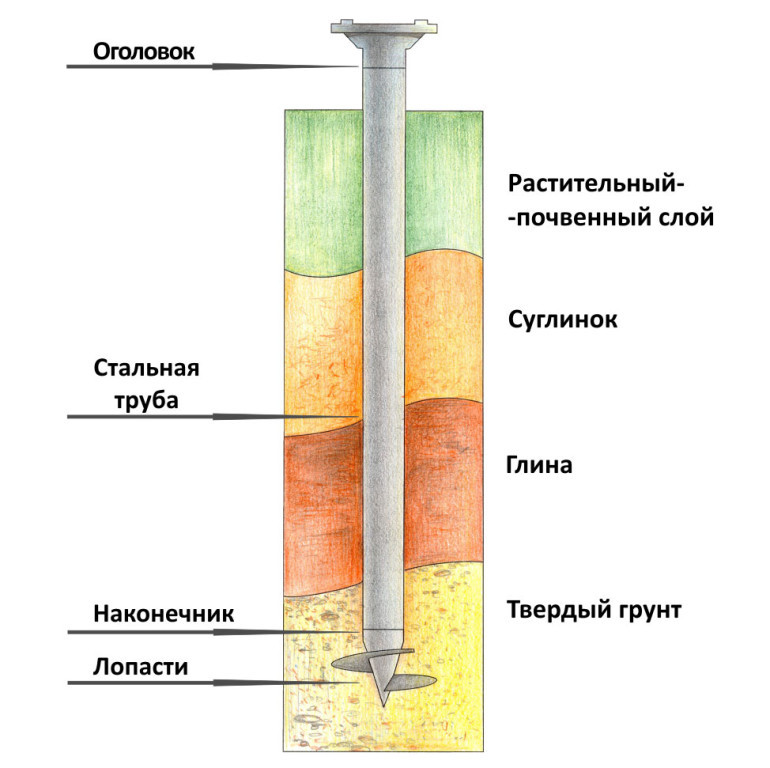

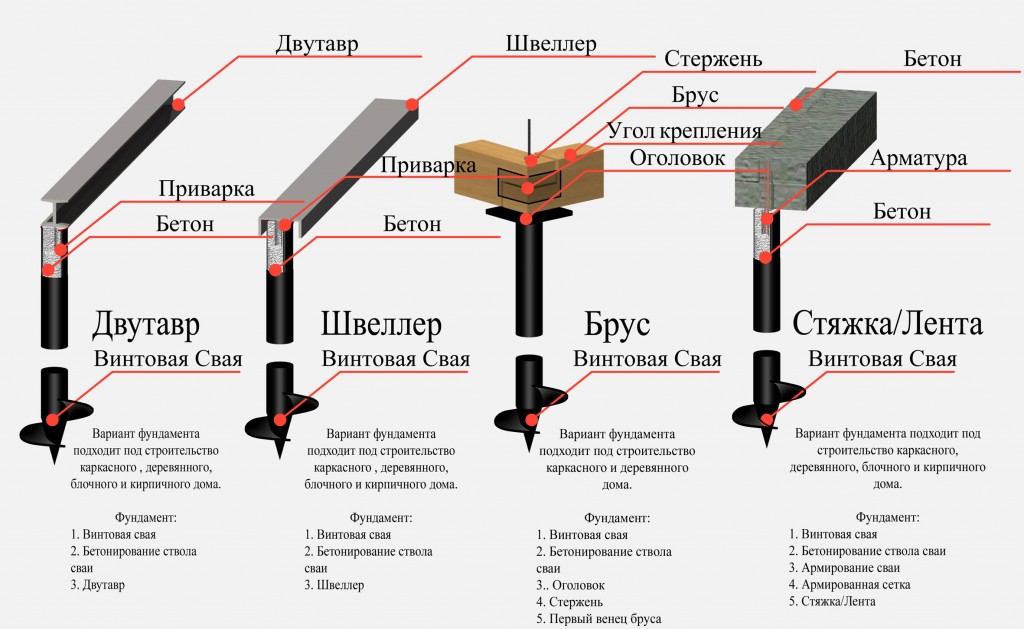

Из стали изготавливаются и так называемые винтовые сваи, достаточно популярные сегодня. Они имеют вид сверла или обычной трубы, снабженной шнековой навивкой.

Сваи больших диаметров завинчивают с применением механизированного оборудования, например, кабестанов, но опору диаметром 100 мм вполне могут установить на место два человека с помощью ворота.

Благодаря подобию резьбы винтовая свая фиксируется в грунте особенно прочно и даже при небольшом диаметре основного ствола и малой прочности грунта может удерживать значительные нагрузки.

Важным достоинством опор данной разновидности является возможность их многократного использования. При сооружении мобильной постройки сваю не бетонируют, а при переносе здания ее извлекают, чтобы позже установить на новом месте.

Сталь – весьма прочный и долговечный материал, но он имеет высокую стоимость и подвержен коррозии.

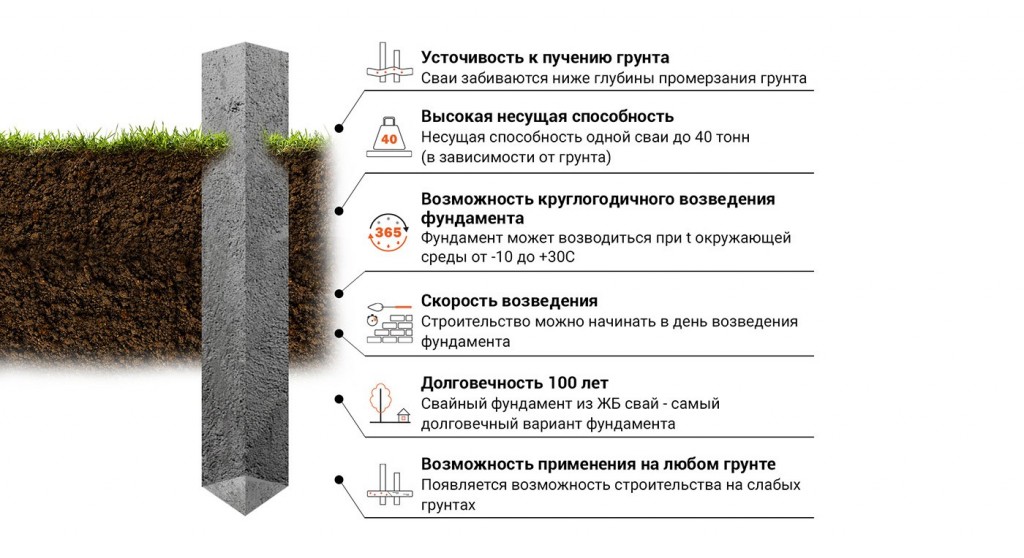

3. Железобетонные.

Наиболее распространенные на сегодняшний день виды свай и свайных фундаментов изготавливаются из железобетона.

Этот вариант наиболее практичен с точки зрения индивидуального строительства, поскольку позволяет изготовить сваю любого диаметра прямо в грунте, не привлекая дорогостоящего подъемного оборудования.

Ж/б сваи могут поставляться на стройплощадку и в готовом виде. В этом случае они обычно имеют квадратное (с размерами от 200х200 до 400х400 мм) или прямоугольное (250х500 или 200х400 мм) поперечное сечение. Все чаще применяются винтовые железобетонные сваи.

При завинчивании в них заводится стальной сердечник, который по завершении монтажа извлекается для завинчивания следующей сваи.

Сваи из железобетона могут быть как сплошными, так и полыми.

По способу монтажа

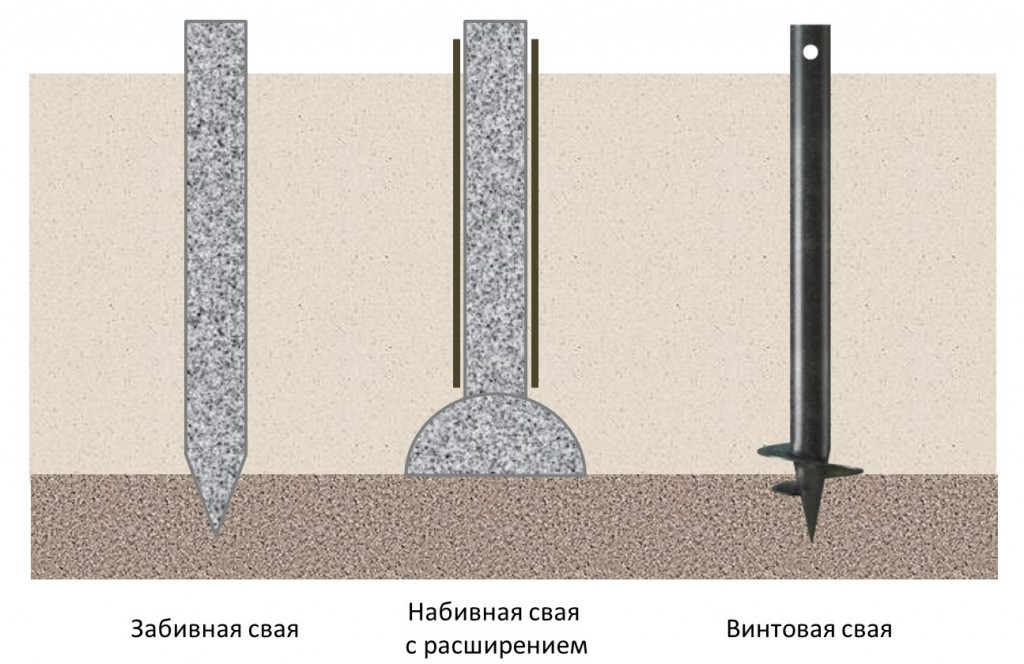

Также выделяют различные виды свайных фундаментов по способу погружения свай в грунт. Применяют один из следующих методов:

1. Внедрение в грунт посредством молотов или вибропогружателей.

Сваи, устанавливаемые подобным образом, называются забивными. Все они, независимо от материала, имеют заостренный конец длиной в 1,5 – 2 диаметра, который при работах в плотном грунте защищают с помощью специальной детали – башмака.

Защищается и верхняя часть сваи, которая подвергается ударному воздействию: на нее одевается толстостенное стальное кольцо.

Достоинством данного способа установки свай является отсутствие земляных работ, но произвести такой монтаж вручную невозможно. Поэтому в индивидуальном строительстве этот способ применяется редко.

Кроме того, у него есть существенный недостаток: при забивании сама свая или ее гидроизоляционное покрытие могут быть повреждены, что практически невозможно проконтролировать.

2. Завинчивание.

С помощью этой технологии устанавливаются винтовые сваи, о которых было рассказано выше.

3. Установка в заблаговременно выполненную скважину.

При таком способе установки сваю называют буровой. Формирование скважины осуществляют посредством бура, причем сделать это можно и вручную.

При явном недостатке данного способа погружения, который заключается в наличии земляных работ, есть у него и важные преимущества:

• вместо заострения свая имеет плоский нижний торец или даже специальное уширение (пяту), что обеспечивает ей более устойчивое положение и минимальную осадку;
• при установке сваи в готовую скважину практически отсутствует риск повреждения гидроизоляции, что особенно актуально для стальных свай;
• из-за отсутствия ударного воздействия на сваю вероятность ее повреждения при монтаже сводится к нулю.

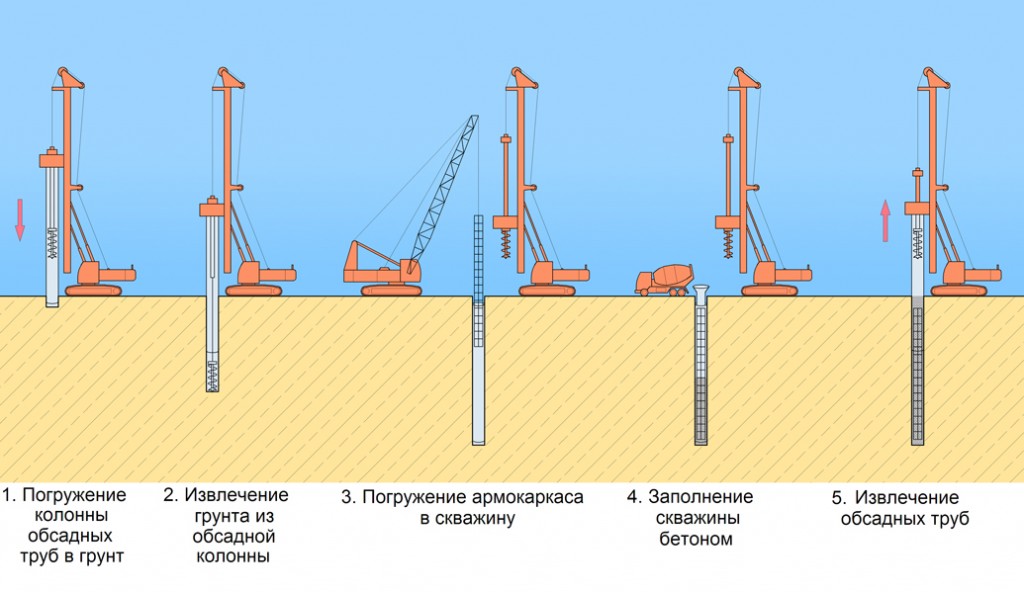

4. Изготовление прямо в грунте.

По данной технологии устанавливаются буро-набивные сваи. В заранее выполненную скважину устанавливают опалубку и арматуру, после чего ее заливают бетоном.

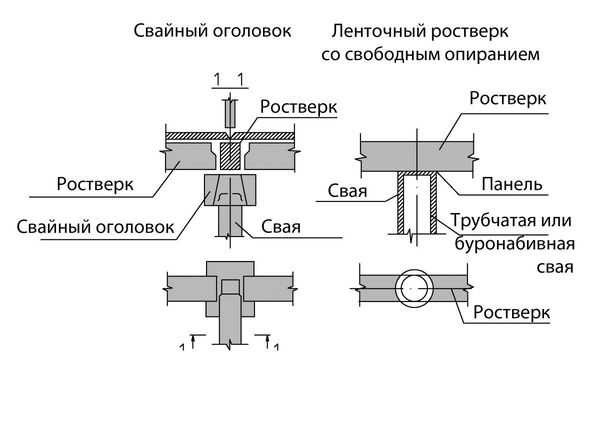

Расчет ростверка

Расчет ростверка — ответственная и крайне сложная инженерная задача. Все, что может сделать неподготовленный человек самостоятельно — вычислить количество материалов, необходимых для создания той или иной конструкции.

Для полного расчета надо обратиться в специализированную организацию. Как минимум, можно воспользоваться онлайн-калькулятором (лучше несколькими), чтобы получить определенные данные.

Для самостоятельного подсчета количества материалов требуется определить общую длину ростверка. Если планируется деревянный или металлический пояс, эта длина и будет являться нужным количеством материала. С бетонными конструкциями несколько сложнее:

Пример расчета: допустим, имеется дом 6 : 8 с двумя внутренними несущими стенами 6 и 4 м.

Тогда общая длина ростверка:

(6 + 8) · 2 + 6 + 4 = 38 м.

Затем считаем объем. Для этого надо вычислить площадь сечения.

Если лента имеет 40 см в высоту и 30 в длину, площадь сечения составит:

0,4 · 0,3 = 0,12 м 2.

Объем бетона, необходимый для отливки:

0,12 · 38 = 4,56 м3.

Фундамент на сваях. Строительство

Возведение свайного фундамента при наличии проекта выполняется в строгой последовательности, в противном случае конструкция будет малонадежна:

• сначала проводится разметка строительной площадки с точной ориентацией по сторонам света;
• далее проводится разметка непосредственно для свай, например, для каркасного строения достаточным будет свайный фундамент по периметру, при этом расстояние между опорами рекомендуется в 1,2 метра;
• установка свай в точно определенном для них месте по выбранной технологии, например, для винтовой опоры лучше использовать рубероидную гильзу, которая будет исполнять функцию задержания при промерзании и роль  смазки при монтаже;
• для установки понадобиться спецтехника или оборудование, согласно выбранной технологии;
• при необходимости бетонирования свай, нужно приготовить раствор в бетономешалке и залить его в основание;
• после застывания бетонной смеси обустраивается ростверк.

Важно! Если в обустройстве фундамента был использован бетонный раствор, перед началом последующих строительных работ необходимо выждать набора материалом проектной прочности, в средних показателях в летний период он составляет 4 недели.

Преимущества и недостатки

Сваи рассматриваемой опорной конструкции за счет большой глубины погружения обеспечивают отличную устойчивость всему мини ленточному фундаменту сверху. А стоят они гораздо дешевле, нежели железобетонный монолит аналогичной высоты. Причем если опорные столбы сверху связать не бетонной лентой, а металлическим ростверком, то можно еще немного сэкономить. Такой вариант – один из самых недорогих способов создания опоры для частного дома.

Такое основание имеет следующие плюсы:

• Возможность обустройства на склонах и в болотистой местности;

• Сравнительная дешевизна сооружения свайной ростверковой конструкции;

• Минимум временных затрат на возведение фундамента;

• Отсутствие потребности в привлечении грузоподъемной автотехники;

• Простота технологии установки буронабивных и винтовых опор, а также заливки бетона;

• Отличные показатели устойчивости на подвижных пучинистых участках.

По скорости устройства свайное основание с ростверком уступает разве что аналогу только из одних винтовых опор. Плюс фундамент из фундаментных блоков стеновых готово будет дать фору рассматриваемой конструкции. В обоих случаях высокая скорость работ обусловлена отсутствием бетонных работ, когда необходимо ждать несколько недель до завершения набора бетоном прочности.

Если участок застройки имеет уклон, то заливать на нем монолит проблематично и дорого. Без этого типа фундамента на такой площадке вообще обойтись будет сложно. Только с помощью свай здесь получится сделать устойчивую и ровную в горизонтальной плоскости основу для строения. Это одно из главных достоинств основания. Все остальные варианты ему на стройплощадках со сложным рельефом проигрывают сразу.

Еще один неоспоримый плюс – это предельная простота исполнения. Сделать самостоятельно набивные опоры из асбестоцементных труб и бетона внутри несложно. Еще проще выполнить на них небольшую по размерам и массе ленту из железобетона.

Небольшие трудности здесь могут возникнуть лишь при монтаже опалубки на весу. Погружать ее в землю нельзя. Столбы должны приподнимать ростверковую часть над грунтом минимум на 30 см, иначе при сильном пучении она может “поплыть” с опор вместе со зданием сверху.

Минусы у фундамента с бетонным ростверком на сваях также имеются, но их откровенно немного:

• Отсутствие возможности сделать подвальное помещение;

• Затраты на дополнительное утепление пола.

Подпольное пространство коттеджа на свайном основании с ростверком должно быть закрыто от ветра, иначе постоянные сквозняки под полом выдуют все тепло из здания. Для этого можно использовать фасадные панели из различных материалов либо сделать кладку из красивого облицовочного кирпича. Плюс пол в таком доме обязательно придется утеплять. Эти траты лучше сразу внести в общую смету строительства жилища.

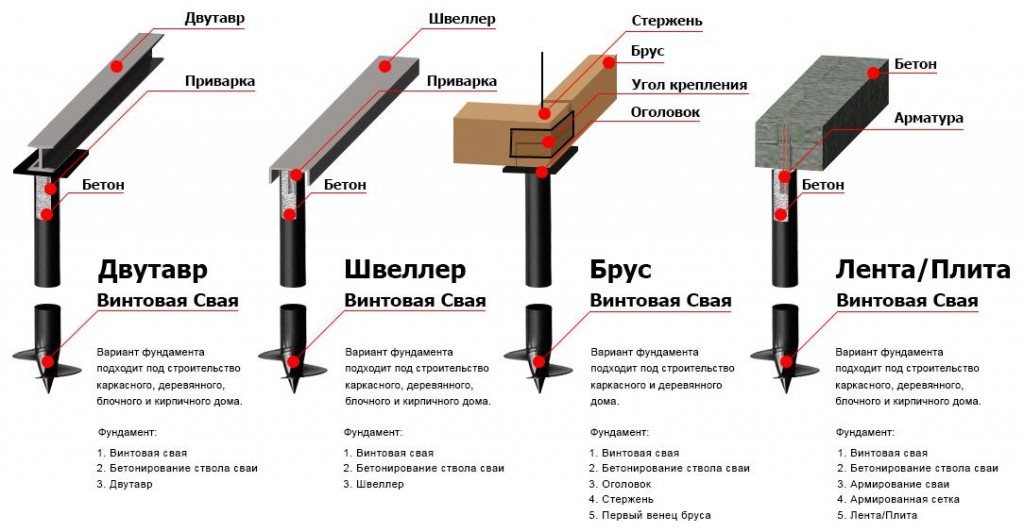

Винтовые сваи нагрузка и расчеты

Частые вопросы на начальном этапе строительства: “Какую нагрузку несут винтовые сваи с литым наконечником? Какой диаметр свай выбрать для фундамента деревянного дома, террасы, бани и т.п…?“

Выбирая винтовые сваи, необходимо учесть все возможные конструктивные особенности строения. Нужно учитывать материалы из которых строится ваше здание, его особенности и конструкция  — результат этих калькуляций: нагрузка сооружения на свайно-винтовой фундамент. Калькуляцию нагрузок, делают с небольшим, но запасом.

Винтовые сваи с обеспечением несущей способности, выдерживают следующие нагрузки:

Самые популярные стальные сваи используемые в загородном строительстве каркасных домов, а также домов из бревна и бруса — это  винтовые сваи СВЛ-89 и винтовые сваи СВЛ-108. Их длина зависит от грунта на строительном участке. Самый популярный и часто используемый размер – 108мм при длине сваи 3 метра.

Для строительства сооружений из газобетона или кирпича, используют винтовые сваи типа СВЛ-133 и выше.

Расчет свайно-винтовых фундаментов

Расчет свайно-винтовых фундаментов выполняется по предельным состояниям 1-ой и 2-ой группы. Расчет 1-ой группы для предельных состояний производят по:

• прочности материала свай и свайных ростверков;
• несущей способности грунта основания свай;
• несущей способности оснований свайных фундаментов;
• если на них передаются значительные горизонтальные нагрузки (подпорные стены, фундаменты распорных конструкций и др.) или если основания ограничены откосами или крутопадающими слоями грунта и т.п.

Расчеты по предельным состояниям 2-ой группы производят по:

• осадкам оснований свай и свайных фундаментов от вертикальных нагрузок;
• перемещениям свай (горизонтальным углам поворота головы свай) вместе с грунтом основания от действий горизонтальных нагрузок и моментов.

Особенности процесса проектирования свайного фундамента

Для того, чтобы определить, как правильно производить расчет нагрузок свайного фундамента, необходимо учесть следующие параметры:

1. при глубине залегания в 1,7 метра, учитывают: общий вес сооружения, который будет оказывать нагруки на фундамент и грунт;
2. фактический вес, который включает в себя: вес стен, вес перекрытий и потолков, вес крыши, кровельного покрытия, фасадной и внутренней отделки;
3. расчет полезной нагрузки, которая создается при эксплуатации дома (по СНиП для жилого дома равна 150 кг/м²). К такой нагрузке можно отнести: вес мебели, людей, вещей и бытового оборудования;
4. снеговая нагрузка, которая рассчитывается из справочных данных по региону строительства;
5. коэффициент запаса (обычно используется равным 1,1);
6. грузонесущая способность грунта на том месте, где происходит установка фундамента;
7. глубина для залегания одной опоры (принимается за 1,7 метра – оптимальное значение для грунта из плотной глины).
8. винтовая свая 76*200*2500 мм – расчетная минимальная нагрузка составляет 2000 кг;
9. 89*250*2500 мм – расчетная минимальная нагрузка 3000 кг;
10. 108*300*2500 мм – расчетная минимальная нагрузка 5000 кг.
