Виды оголовков на трубу дымохода и технология их монтажа

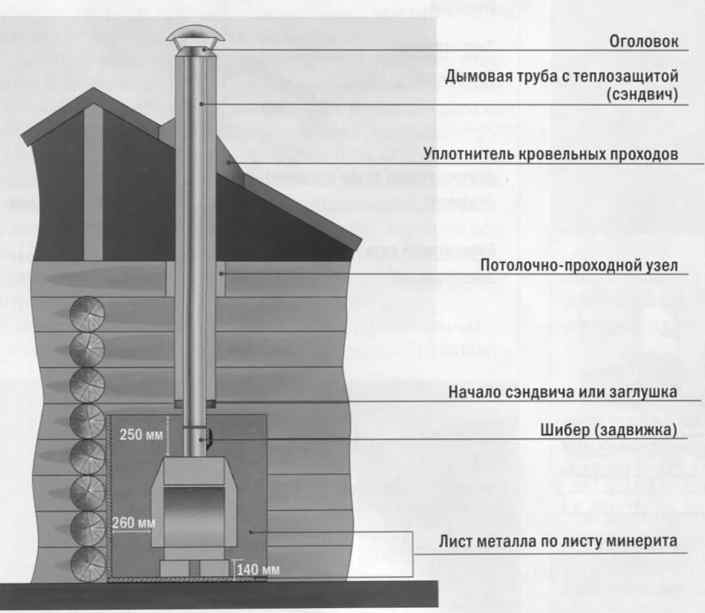

Нормальная тяга – главное условие работы отопительного агрегата

Все, кто пользуются печами, газовыми и другими котлами для отопления дома знают, что такие устройства невозможно эксплуатировать без обеспечения хорошей тяги. Сложности с ней, как правило, возникают из-за атмосферных осадков, сильных порывов ветра, частиц мусора и листьев, забивающих канал для отвода продуктов сгорания. Избежать указанных проблем позволяет монтаж дефлектора на дымоход. Разберемся, что собой представляет это приспособление.

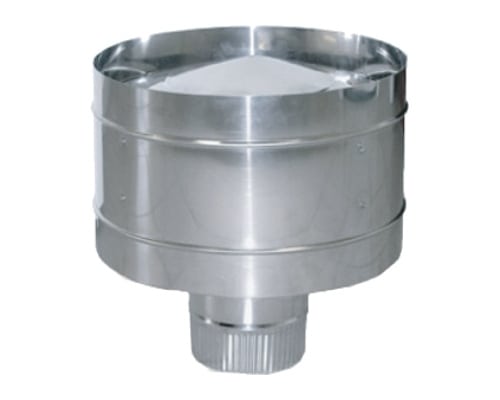

Дефлектор – устройство, которое монтируется на самый край трубы с целью увеличения ее тяги. Оно предохраняет отводящий газы канал от мусора, листвы, снега, пыли, дождя, мелких насекомых, исключает вероятность его задувания ветром. Существует несколько типов дефлекторов (о них мы расскажем дальше). При этом конструктивно они все похожи друг на друга. Стандартное устройство для обеспечения тяги обычно состоит из:

• внешней верхней части (обычно цилиндрической) – диффузора;
• входного патрубка;
• корпуса;
• зонтика (колпака) и специальных деталей (кронштейнов) для его крепления.

Функционирует дефлектор очень просто. Потоки воздуха сталкиваются с диффузором, обтекают эту преграду, что приводит к образованию некоторого разрежения. Именно оно и делает тягу в дымоходе более эффективной. По сути, устройство работает за счет закона Бернулли (разрежение воздушных масс формируется благодаря их ускорению во время обтекания какой-либо твердой преграды). Такой принцип функционирования приспособления исключает риск обратного проникновения угарного газа и дыма в трубу. А это, согласитесь, немаловажно.

Что такое дефлектор и зачем он нужен?

Сам по себе дефлектор усиливает тягу отклонением воздушных потоков. Здесь ветер попросту наталкивается на препятствие, и перед дымоходной трубой оказывается зона низкого давления. Вот так и усиливается тяга.

А о том, что такое шибер для домохода, можно узнать из статьи /delaem_pech/

Специальные исследования показали, что при использовании даже обычного дефлектора КПД любой дымовой трубы увеличивается на целых 20%! А ведь еще он хорошо защищает трубы от попадания в них снега, дождя и растительного мусора, который может разносить ветер. Причем дефлектор работает хорошо в любых условиях – вне зависимости от того, как именно и куда ветер дует.

Давайте более пристально рассмотрим принцип работы дефлектора. Воздушные потоки ударяются в его наружную поверхность, обтекают его и создают, таким образом, разрежение воздуха. В физике явление называется эффектором Бернулли – когда воздух движется быстро и огибает преграду, то разряжается, и именно это процесс значительно увеличивает тягу в дымоходе.

Если у вас присутствует обратная тяга в дымоходе, советуем ознакомиться со статьёй /delaem_pech/

Процесс изготовления.

Перед работой руками следует рассчитать все параметры, т.е. сделать чертёж или хотя бы набросать эскиз. Измерьте внутренний диаметр трубы дымохода, ширина дефлектора должна превышать его в 1,2 -1,3 раза. А диаметр колпака в 2 раза.

Так же озаботьтесь наличие следующего инструмента:

• рулетка,
• болты, гайки;
• оцинкованный  лист (1-1,5мм);
• ножницы по металлу;
• болгарка;
• электродрель;
• хорошо иметь сварочный аппарат, иначе придется использовать хомуты, и прочие соединительные элементы.

Как сделать?

При помощи штангенциркуля разметьте на листе металла габариты всех основных деталей (колпака, цилиндра и т.п.)  Если оный инструмент отсутствует — не беда. Сделайте развертку на листе картона, затем вырезайте её и прикладывайте “выкройку” к металлу.

Подробная инструкция по созданию дефлектора на трубу дымохода своими руками описана в данном видео:

Информация по теме:

• Снегоступы из пластиковых труб
• Теплица из пластиковых труб своими руками

Материалы

Материал, из которого сделан оголовок, влияет на долговечность конструкции. Распространены образцы из стали, меди и цинк-титанового сплава:

• Стальные козырьки для дымоходов самые дешёвые. Но у них недолгий срок эксплуатации. Через 5 – 10 лет этот доборный элемент нужно будет менять. При эксплуатации ТТ-котлов срок службы стальных колпаков ещё меньше (3 – 5 лет). Оцинкованное железо ещё менее долговечно. Оно быстро прогорает. Использование нержавеющей стали продлит жизнь оголовку до 30 лет. Этот материал устойчив к коррозии и высоким температурам. Но цена его выше.
• Медные колпаки – лидеры качества и эстетичности. Высокая стоимость медных изделий оправдана их долговечностью (от 50 лет). Единственный нюанс – для их монтажа потребуются медные же крепёжные элементы и метизы. С остальными металлами медь будет вступать в реакцию, окисляться, что приведёт к износу оголовка в местах крепления.
• Цинк-титановые конструкции также хорошо зарекомендовали себя при аналогично высокой цене.

Не так давно на рынке появились доборные элементы кровли из полимеров. Относительно низкая цена таких козырьков себя не оправдала. Полимер недостаточно термостоек, атмосферостоек, к тому же хрупок. Проверенные временем варианты из меди, цинк-титана и нержавейки стоят потраченных на них денег.

Заключение

Если дымоход собран недостаточно качественно, на него увеличилась нагрузка или наблюдается постоянная ветреность вокруг здания, то это может привести к попаданию продуктов горения обратно в дом. Для того чтобы это предотвратить, необходимо установить дефлектор. Он позволит перенаправить силу ветра на усиление тяги вентиляционного канала.

Вентиляция должна быть эффективной

Видео в этой статье предоставит вашему вниманию на изучение дополнительные материалы, имеющие непосредственное отношение к рассмотренной о качественном и полноценном удалении угарного газа из помещения во избежание проблем со здоровьем.

Предыдущая запись Установка навесного унитаза в городской квартире: оправдан ли скрытый монтаж коммуникацийСледующая запись Трубы ВЧШГ: описание, особенности, нормативная документация, области применения

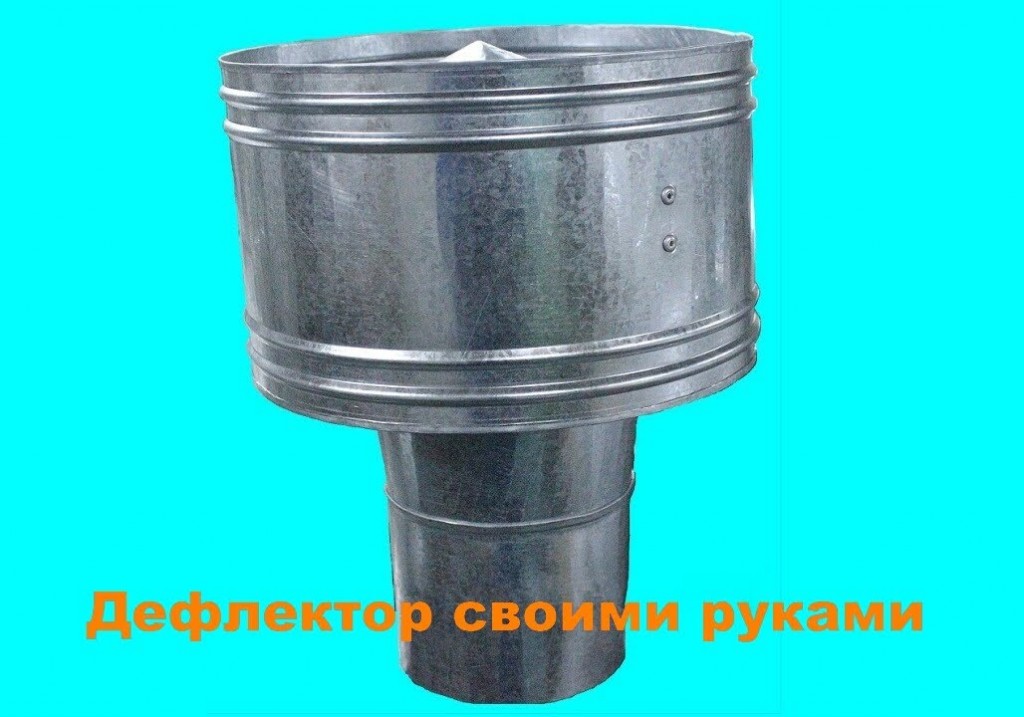

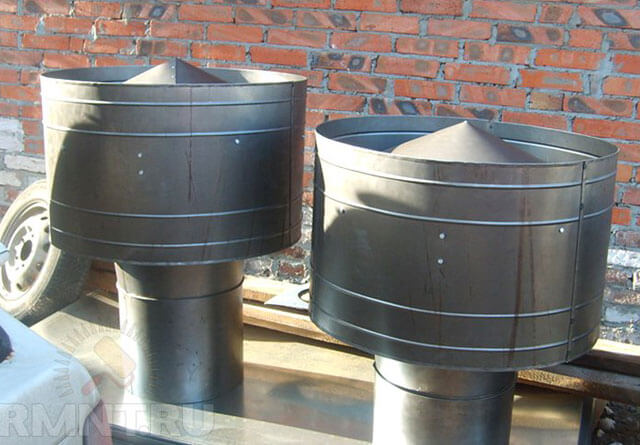

Как изготовить дефлектор на дымоход своими руками

Уяснив для себя принцип работы дефлектора на дымоходной трубе вы можете приступить к его изготовлению своими руками. Процесс монтажа дефлектора выглядит следующим образом:

После формирования нижнего стакана на нем закрепляются три-четыре стойки.

К нижней части дефлектора крепится верхний цилиндр. Это можно сделать при помощи хомутов.

Посредством кронштейнов на верхнюю часть дефлектора закрепляется колпак.

При установке дефлектора с круглым сечением на квадратный дымоход используются переходные патрубки.

ы флюгарок и дефлекторов

Если дымоходная труба имеет слишком большое сечение (например, каминная труба), то для ее соединения с дефлектором используется комплект подпорок, изготовленных из стали.

Как устроен отражатель

Дефлектор в переводе означает «отражать». Отражатель – преграда на пути отводимых газов, изменяющая направление их движения. В простейшей модели он имеет вид колпака, накрывающего диффузор.

Основные составляющие его части:

• диффузор – самый большой цилиндр;
• патрубок (нижний цилиндр);
• колпак.

Дефлектор устанавливают так, чтобы он всегда обдувался ветром.

Принцип работы основан на эффекте Бернулли – при обтекании препятствия (диффузора) скорость воздуха увеличивается, он становится более разреженным и способствует удалению воздуха из трубы.

Изготовление дефлектора Григоровича своими руками

Материалы

Для изготовления дефлектора Григоровича необходимо подготовить следующие материалы:

• Лист оцинкованной или нержавеющей стали, толщина которого должна достигать до 1 мм.
• Металлические заклепки или болты.
• Бумага или плотный картон для создания чертежа будущего изделия.
• Ножницы для резки по металлу.
• Дрель и сверла по металлу.
• Заклепочник.

Этапы создания

Сначала необходимо подготовить чертеж на листе ватмана. Как и в предыдущем варианте, за основу берется внутренний диаметр дымохода. Далее необходимо рассчитать следующие параметры в соотношениях:

• Высота конструкции должна составлять примерно от 1, 7 диаметра.
• Ширина защитного Санта должна быть в 2 раза больше внутреннего диаметра дымоходного канала.
• Ширина диффузора должна быть примерно 1, 3 диаметра.

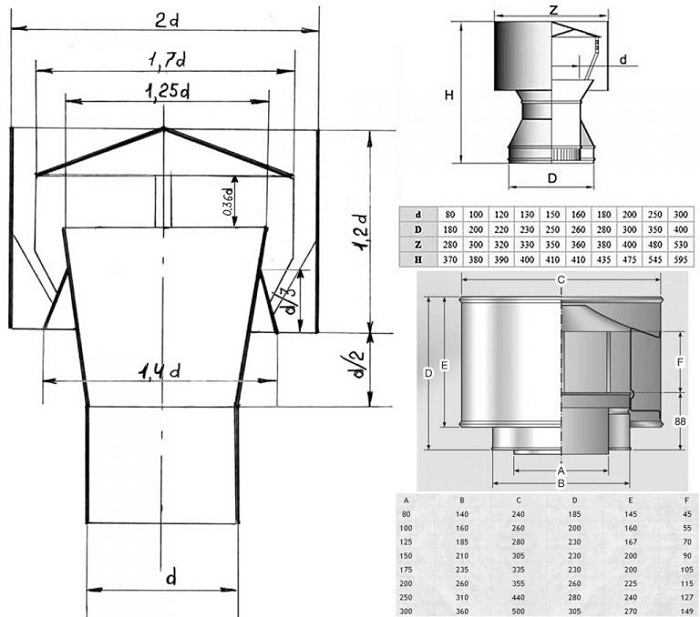

После этого вам необходимо подготовить чертеж, который должен выглядеть примерно так:

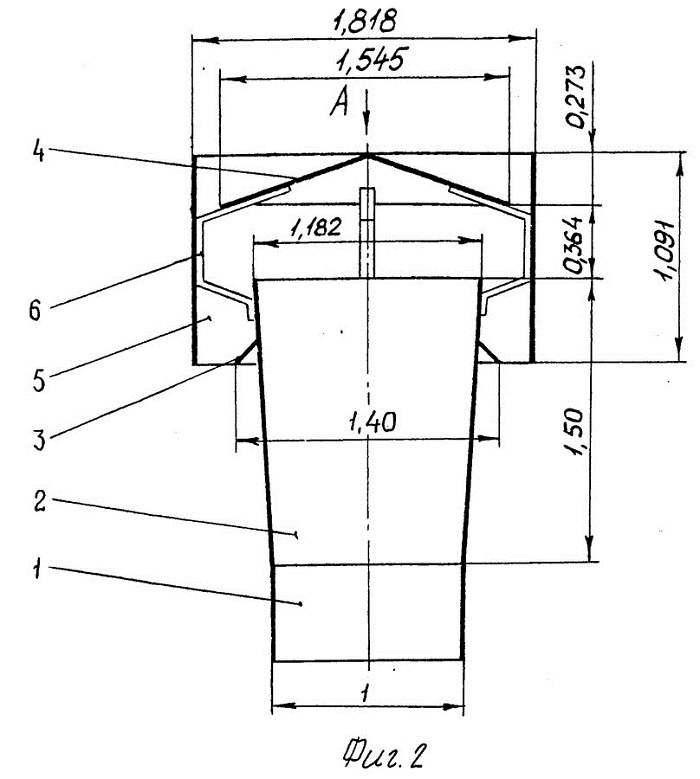

Далее необходимо вырезать каждую деталь из бумаги. Предварительно закрепив их на стальном листе, обведите заготовки и вырежьте детали при помощи ножниц для резки по металлу.

С каждого края загибайте примерно 5 мм для закрепления деталей. Отбейте молотком каждый загиб, уменьшив его толщину примерно в 2 раза. Просверлите в них 2-3 отверстия и соедините детали между собой так, чтобы диффузор имел форму цилиндра, а защитный зонт — конуса.

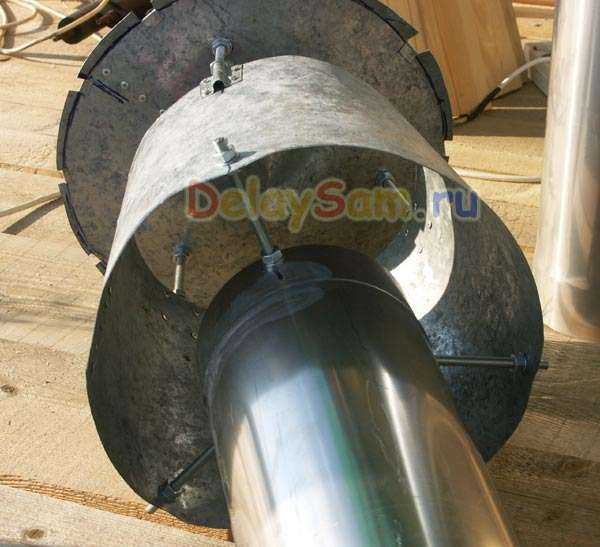

Как и в предыдущей инструкции, сделайте несколько полос и с их помощью соедините колпак и сам диффузор.

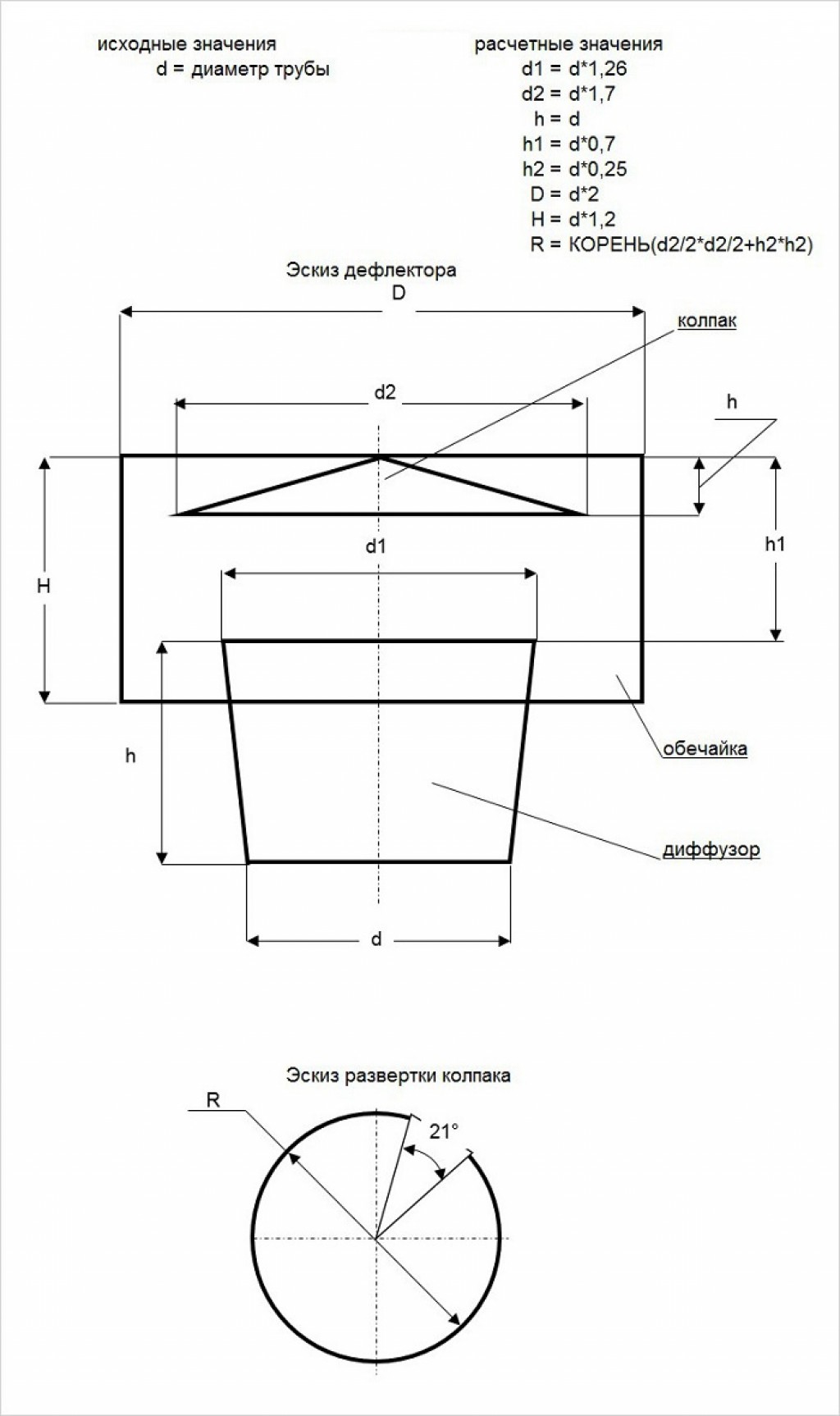

Подготовка чертежей и лекал

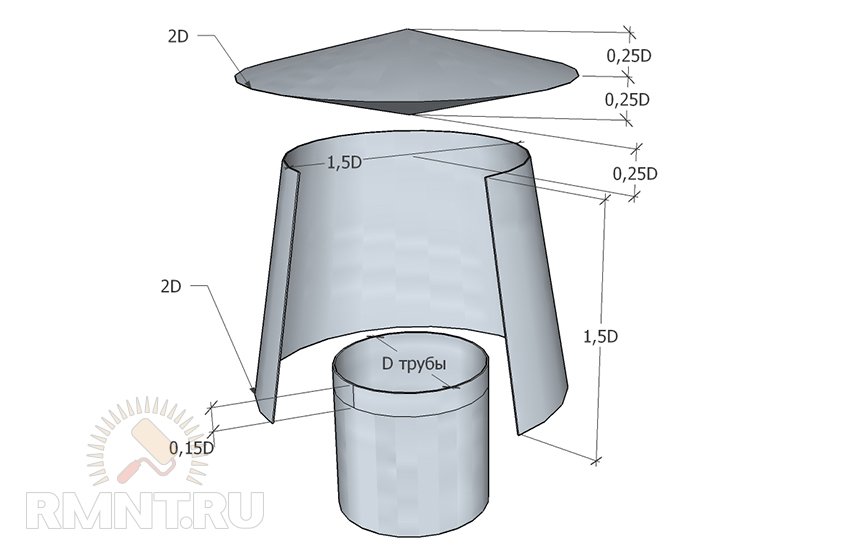

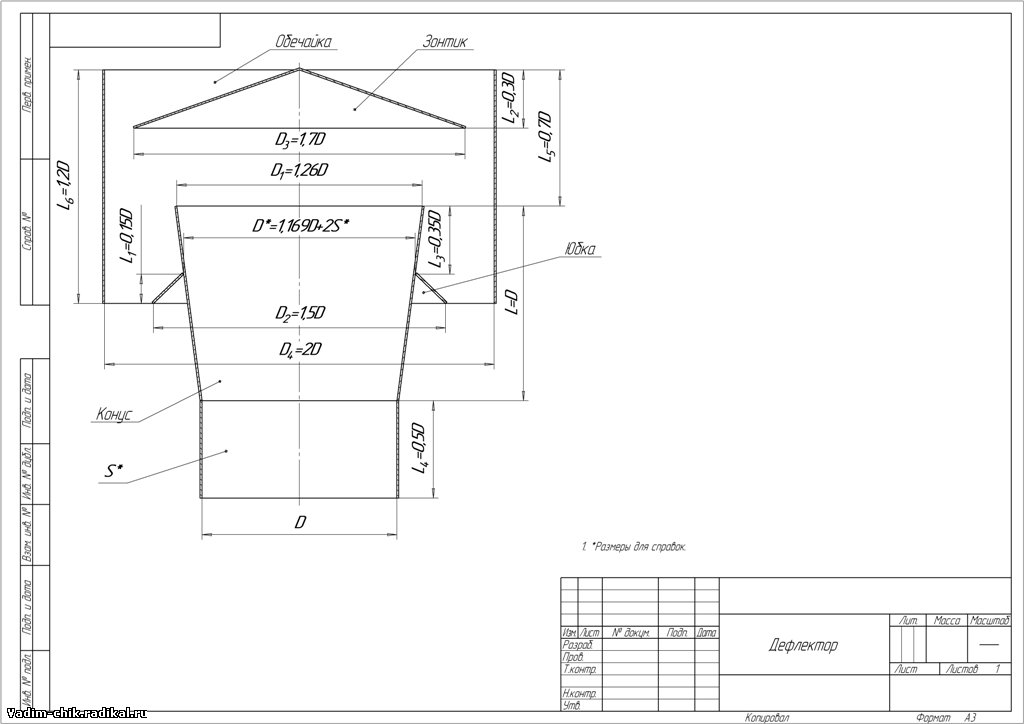

Сначала делаются чертежи. За основу берется диаметр дымохода (обозначается символом d). При расчете параметров изделия используется следующее соотношение параметров:

• размер широкой части диффузора – 1,25d;
• высота кольца – 1,2d;
• диаметр кольца – 2d;
• расстояние от узкой части диффузора до нижней кромки кольца – d/2;
• высота диффузора – d/2 + 1,2d;
• ширина зонта – 1,7d.

Необходимо сделать заготовки для таких деталей:

• диффузор;
• кольцо;
• входной патрубок;
• зонт.

Для изготовления лекала диффузора требуется расчет, из-за которого получается фигура с нужным контуром. Для этого следует воспользоваться методом создания усеченного конуса.

Берутся следующие данные, на которых будет производится расчет:

• диаметр дымохода – d1;
• диаметр окружности, на размер которой диффузор увеличивается в широкой части – d2;
• высота диффузора – H.

Имея лекало зонта работать проще. Требуется начертить круг с диаметром 1,7d. Потом – две линии радиуса, чтобы угол между ними был 30 градусов. Далее из картона вырезается лекало и ту область, которая находится между границами радиусов. Шаблоны для входного патрубка и внешнего кольца имеют прямоугольную формуи сделать их не сложно.

Порядок дальнейших действий:

• используя лекала, рисуются требуемые контуры элементов на металле. В местах нахлеста добавляется по 20 мм. Линии наносятся простым карандашом или мелом;
• ножницами по металлу вырезаются детали;
• ножовкой режутся на куски нужного размера металлические уголки или полосы – эти отрезки будут применяться для соединения частей конструкции;
• вырезанные элементы должным образом сгибаются, делают отверстия в местах нахлеста, а края крепят заклепками;
• далее конструкция собирается – детали в местах наложения сверлят и фиксируют;
• крепление к дымоходу осуществляется хомутом, сделанным из металлической полосы.

Нет записей по теме.

Лучший дефлектор на дымоход своими руками: чертеж и размеры

Дефлектор — это вентиляционное устройство для создания дополнительной тяги, устанавливаемое, как правило, на дымоход. При изготовлении системы необходимо строго соблюдать пропорции на заданные размеры.

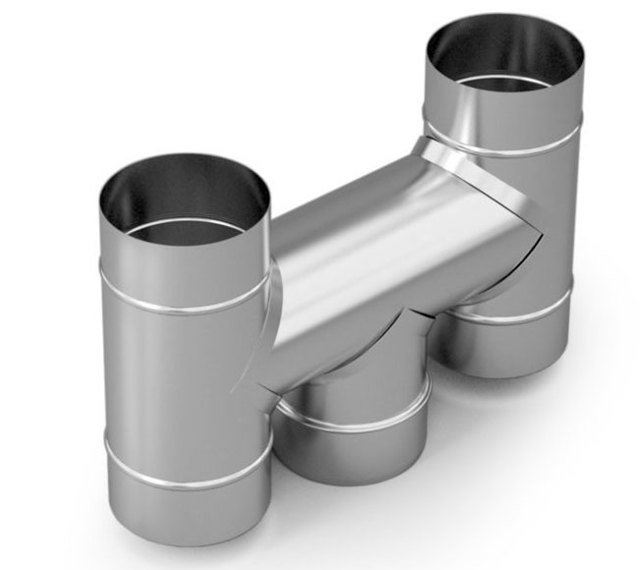

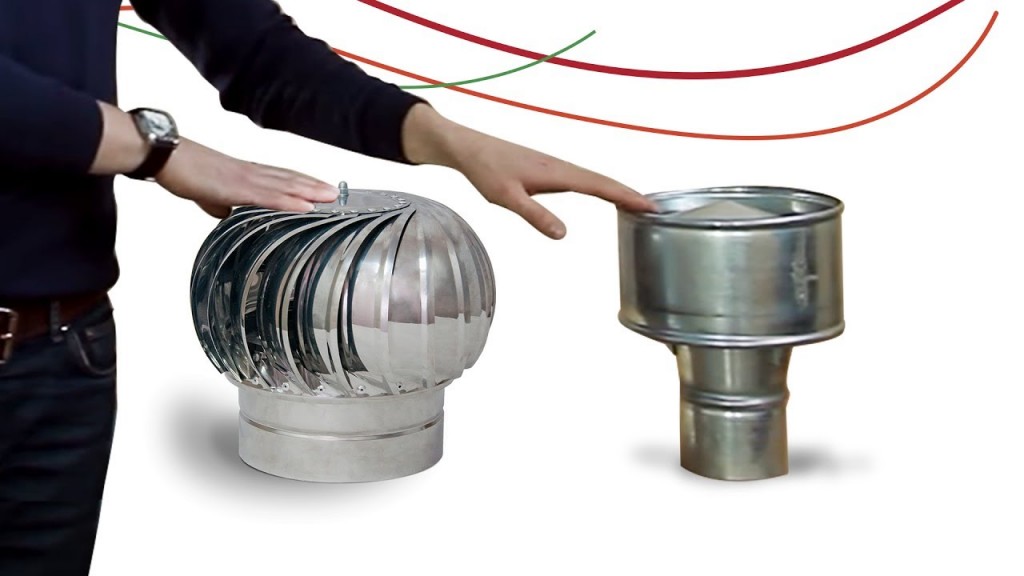

Существуют множество разновидностей вентиляторов, но основных типов и их разновидностей не очень много: Н — образные, Григоровича, ЦАГИ. Также, существует так называемый флюгер – изделие для дымовых труб, создающие рабочую зону для постоянной тяги, и имеет место аппарат турбинного типа, создающий дополнительную тягу по принципу торнадо.

Функции

Дефлектор способствует увеличению скорости воздушного потока до двадцати процентов. Вторая его важная функция — защита системы вентиляции от попадания атмосферных осадков, мусора, насекомых, нормализует тягу в отопительных каналах.

Начиная делать вентиляцию своими руками, нужно чётко представлять для себя план работы, иметь чертёж, расчёты относительно внутреннего диаметра воздуховода, дымохода.

Размеры и чертеж

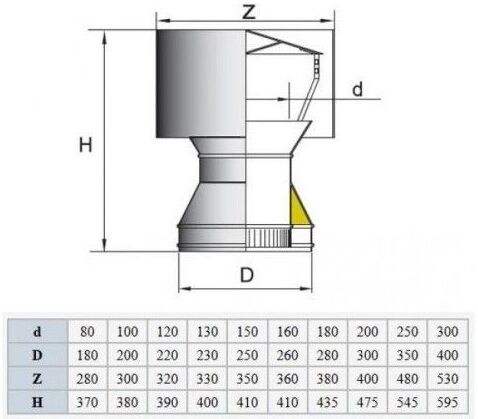

Ниже приводится таблица соотношения размеров воздуховода (дымохода) к размерам дефлектора:

: внутр. Диаметр : Высота деф — : Ширина

: Дымохода : лектора Н, мм : диффузора

Можно прибегнуть к формулам, если внутренний диаметр не подходит к значениям таблицы: D=2d

Высота рефлектора = 1,7 d

Ширина зонта = ( 1,7d…..1,9)d

Замеры делать очень тщательно, не лениться, перепроверить. Важное замечание — труба и дефлектор должны совпадать по форме.

Изготовление своими руками

Для изготовления аппарата потребуются дрель, лист плотной бумаги, оцинкованная жесть, ножницы по металлу, карандаш или чертилка.

Сперва необходимо сделать из бумаги выкройку составляющих частей изделия – колпака, диффузора, внешнего цилиндра.

Из выкроек собираем дефлектор. Если всё совпало, работу можно переносить в металл.

Бумажные выкройки кладём на оцинкованную жесть и обводим чертилкой. По линиям кроя вырезаем ножницами по металлу детали.

Диффузор сворачиваем и соединяем края болтами или точечной сваркой, либо клёпками. Места изгибов расклёпываются.

Сборка внешнего цилиндра аналогична сборке диффузора. Колпак сворачивается на конус, края соединяются удобным для нас способом.

Длиной двадцать сантиметров и шириной около семи сантиметров вырезаются металлические полоски, подгибаются молотком, прикрепляются к колпаку. Этими же полосками зонтик прикрепляется к диффузору и всё это вставляется в цилиндр.

Дефлектор Григоровича, если мы надумали делать его, дополняется обратным конусом и увеличением защитного зонта на четыре сантиметра в диаметре.

Для крепления обратного конуса на большом конусе делаются нарезы на равном расстоянии около восьми лепестков и загибают их внутрь. Таким образом обратный конус крепится в защитном зонтике.

Если система работает в агрессивной среде, то изготавливать вентилятор лучше из нержавеющей стали, пластика, металлопластика, материалов стойких к коррозии.

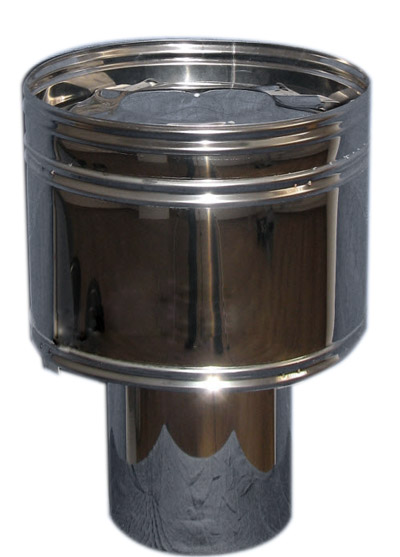

К дефлектору, как к изобретению, отнесся российский авиаконструктор Д. П. Григорович. И образовавший с ним симбиоз конструкторской мысли математик А. Ф. Вольперт.

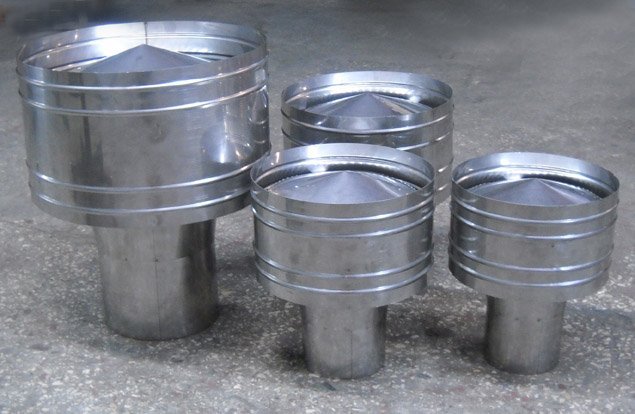

Сначала они рассчитали обычный зонтик, с необычными свойствами. А. Д. Вольперт предложил надеть на зонтик диффузор. Потом, после испытаний в аэродинамической трубе «родился» дефлектор ЦАГИ, до сих пор самый надёжный и распространённый. Эволюция вытяжки привела к созданию совершенно закрытого устройства, работающего в любых условиях.

Атмосферные осадки, пыль, лёд снаружи почти не влияют на его работу. Не страшны и динамические нагрузки. Сложность конструкции и сборки – единственные его недостатки.

Если браться за изготовление изделия своими руками, то было бы хорошо научиться некоторым приёмам жестяных работ – соединение в фальц, лежачий или стоячий, научиться делать выкройки деталей.

Долго не засоряется и сохраняет тягу двухэтажный зонт.

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» ( НИУ «МГСУ» ).

Дефлектор с ветрозащитным механизмом

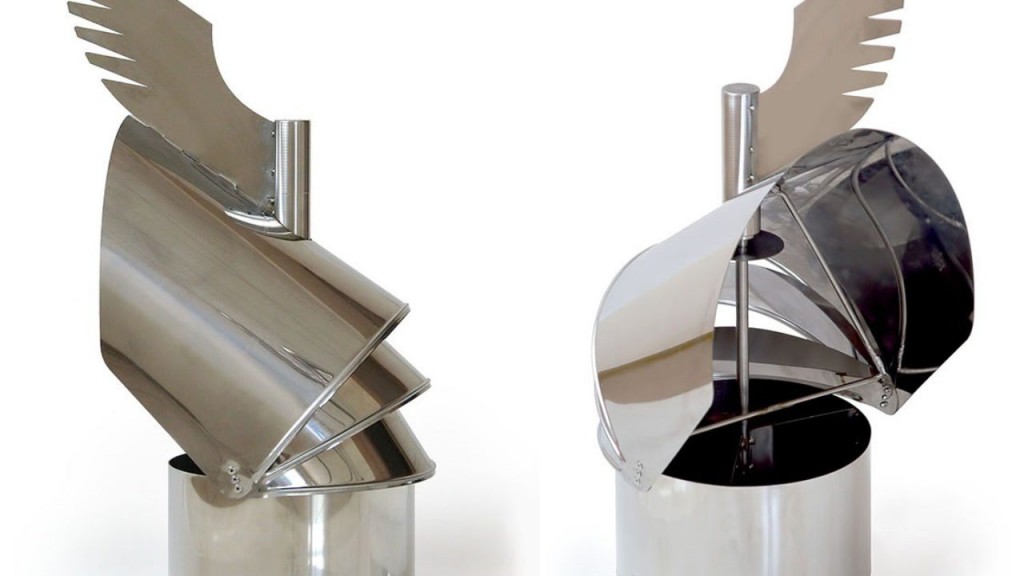

Помимо стандартного устройства существует также колпак для дымохода с ветрозащитным флюгером. Колпаки на трубы с ветрозащитным механизмом состоят из таких элементов:

• А – дымовая труба;
• Б – вертикальная ось;
• В – флюгер;
• Г – крыша дефлектора;
• Д – полуцилиндрическая ширма;
• Е – нижний подшипник;
• Ж – верхний подшипник.

Устройство дефлектора с ветрозащитным механизмом

Колпак для дымохода с ветрозащитным механизмом вращается в зависимости от порыва ветра. Принцип его работы состоит в следующем:

1. Повороте флюгера в сторону «по ветру» и одновременном повороте ширмы, что заслоняет дымовой канал. В этот момент дым беспрепятственно выходит наружу.
2. Благодаря полуцилиндрической форме крыши, потоки ветра скользят по ней и тем самым усиливают тягу.
3. Подшипник дефлектора необходимо регулярно смазывать, чтобы он свободно вращался по ветру. В зимнее время необходимо защищать ось от обледенения.

Значительное обледенение дефлектора при установке на отводящую трубу газового котла вызвало запрет на использование устройства для газовых приборов.

Форма и функциональность

Основные задачи крышки на дымоотводе:

• Увеличение воздушной тяги;
• Предохранение от случайного залетания птиц в трубу;
• Сохранение кладки дымохода;
• Защита от снега и дождя.

К сведению: применение колпака повышает коэффициент полезного действия дымоотвода почти на 20 процентов.

Навершия отличаются по геометрии форм и размеров. Их разновидности обусловлены стилем фасада дома и особенностями погодных капризов местности.

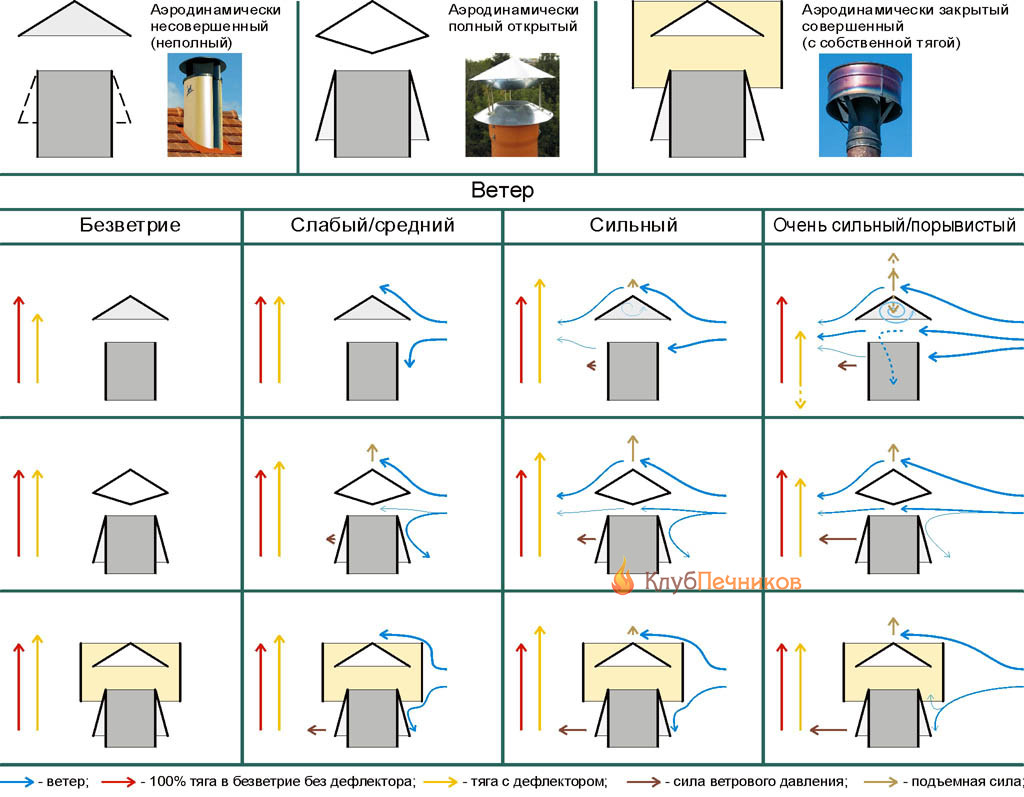

Виды колпаков:

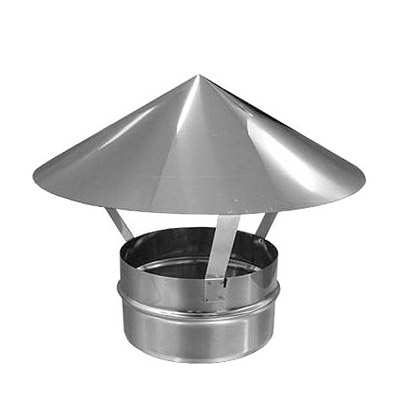

1. Зонт (крышка) – защищают трубу от проникновения дождя и снега. Могут быть изготовлены в форме флюгарки, плоского покрытия или щипцовой крышки.
2. Капельник – отводит влагу от стенок трубы и останавливает появление наледи.

Изготавливают колпаки из материалов, устойчивых к разрушительному воздействию погодных явлений. Это изделие закрепляется в очень труднодоступном месте, так что лучше не экономить, и приобрести нержавеющую сталь или листовую медь.

Некоторые особенности применения колпаков:

• Дефлектор в форме полукруга больше подходит для европейского дизайна;
• Зонт с плоским верхом будет органично смотреться на коттедже в стиле модерн;
• Флюгарка с установленным флюгером может быть оборудована заслонкой, которая заставит трубу эффективно работать даже при отсутствии ветра;
• Флюгарка со щипцовой вершиной способствует интенсивному проветриванию;
• Колпаки с подвижной крышей дают возможность легко чистить дымоотвод.

Как выбрать колпак

Чаще всего для кирпичных труб используются оголовки с четырехскатной крышей, а для труб круглого сечения — дымники с конусообразными зонтами

Однако стоит обратить внимание и на другие варианты. К примеру, колпак с щипцовым навершием лучше защищает от снега

ВАЖНО!

ВАЖНО!

Форма колпака дымохода не так важна. Чтобы он полностью выполнял свои функции, главное — правильно подобрать его по размеру. Свесы зонта должны со всех сторон на несколько сантиметров выступать за внешний периметр трубы.

Если вы хотите гарантированно избежать попадания в трубу листьев и другого мусора, а также птиц, необходимо остановить свой выбор на колпаке с сеткой, расположенной под зонтом. Роль сетки может выполнять художественная ажурная ковка, такие оголовки не только справляются с возложенными на них задачами, но и отличаются прекрасным внешним видом.

• Для труб дровяных печей не подходят окрашенные дымники, так как краска с них быстро выгорает.
• Оголовки с уплотненной двойной крышкой лучше переносят воздействие горячего воздуха, а двухэтажные модели позволяют добиться лучшего продува.
• Колпак с дефлектором обеспечит максимально хорошую тягу и таким образом повысит эффективность отопления.
• Если установить на трубу оголовок с откидывающейся крышкой, ее будет легко чистить.

Выбирая колпак, необходимо найти такую модель, которая не только хорошо выглядит, но и гармонично сочетается с остальными элементами крыши и дома вообще и хорошо впишется в экстерьер постройки.

Виды различных колпаков

К постройкам, имеющим ярко выраженный современный вид, подходят оголовки с плоской крышей, а для большинства стандартных «классических» кирпичных домов лучшим выбором будет колпак с четырехскатным, щипцовым или полукруглым навершием.

Чтобы правильно выбрать размер зонта колпака для кирпичной трубы, надо замерить ее длину и ширину. Если в верхней части дымохода есть расширение, зонт должен закрывать и его, а значит, необходимо ориентироваться именно на размеры внешнего периметра такого расширения. Основание колпака должно надеваться на дымоход легко, но при этом сидеть оно должно плотно, чтобы найти необходимые размеры его длинной и короткой сторон, к длине и ширине трубы надо добавить 4-5 мм.

Флюгер-дефлектор

Это механизм имеющий вращающийся корпуси имеющий соединение с подшипниковым узлом, на нем закреплены специально изогнутые детали,. Сам флюгер находится сверху, он позволяет всему устройству как бы постоянно держаться по ветру.

Кольцо со встроенным в нем подшипниковым узлом с помощью прочных болтов крепят к срезу дымохода. Проходящий между козырьками поток воздуха ускоряется что приводит к созданию разреженной зоны. Тяга, соответственно, усиливается и повышается эффективность вывода продуктов сгорания.

Флюгер-дефлектор выполняется из материалов с высокой устойчивостью к коррозии. Он имеет элементарную конструкцию и может использоваться в дымоходах на любых зданиях.

Как правильно изготовить дефлектор на дымоход своими руками

Сначала необходимо определиться из какого материала он будет создан. Это может быть оцинкованное железо или нержавеющая сталь. Пригодна также и медь, несмотря на то, что это дорогой материал. Использование именно этих металлов связанно с тем, что дефлектор должен быть максимально стойким к перепадам температур и атмосферным воздействиям.

Устройство имеет свои определенные параметры, которых необходимо придерживаться. Например, высота дымника должна составлять 1,6-1,7 часть от внутреннего диаметра трубы, а ширина – 1,9.

Последовательность работ по самостоятельному созданию дефлектора следующая:

1. На картоне чертим развертку главных деталей.
2. Переносим выкройки на металл и вырезаем отдельные детали.
3. Соединяем все элементы один с другим, используя для этого крепежные изделия или сварочные работы.
4. Изготавливаем из стали кронштейны, нужные для крепления на поверхности дымохода колпака.
5. Собираем колпак.

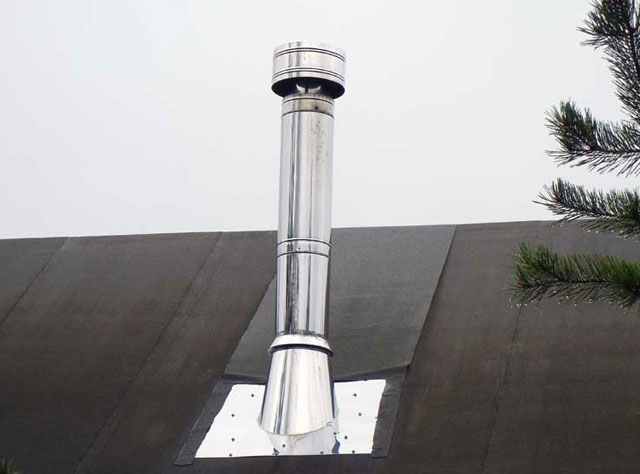

Дефлектор изготовленный своими руками, сначала собирается и только потом монтируется на трубу. Первым устанавливают цилиндр, который фиксируется крепежными изделиями. С применением хомутов на нем закрепляется диффузор, а также колпак, в виде обратного простой элемент позволяет устройству функционировать при любом ветре.

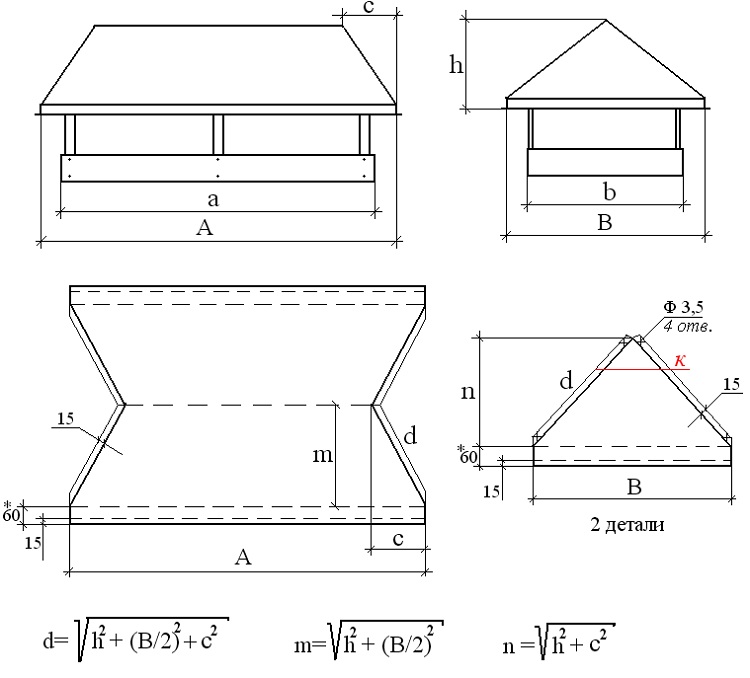

Чтобы самостоятельно сделать колпак потребуются следующие предметы и инструменты:

• Резиновая или деревянная киянка
• Гибы
• Молоток
• Брусок
• Зажимы
• Ножницы для работы с металлом
• Стальной уголок.

Чтобы упростить процесс сборки устройства, на всех деталяхспециальносрезают уголки с двух сторон.

Советы специалистов

Установка дефлектора обязательна и наиболее эффективна при наличии непрямого дымохода.

При изготовлении устройства самостоятельно необходимо строго придерживаться пропорций, указанных выше. Если дефлектор, устанавливаемый на дымоход, не будет соответствовать этим параметрам, то и свою основную функцию по созданию хорошей тяги он выполнять должным образом не сможет.

Выполняя заготовки из металла самостоятельно, делать это лучше всего по лекалам из картона, вырезанными по требуемым размерам. Приложив их к листу металла, достаточно будет обвести детали по контуру и можно смело вырезать, не боясь ошибиться.

Наличие под колпаком обратного конуса также обязательное требование к конструкции. С его помощью дымник будет эффективно фуекционировать при любых климатических условиях.

Если у трубы максимально допустимый диаметр, то для монтажа потребуется применение растяжки, выполненной из проволоки.

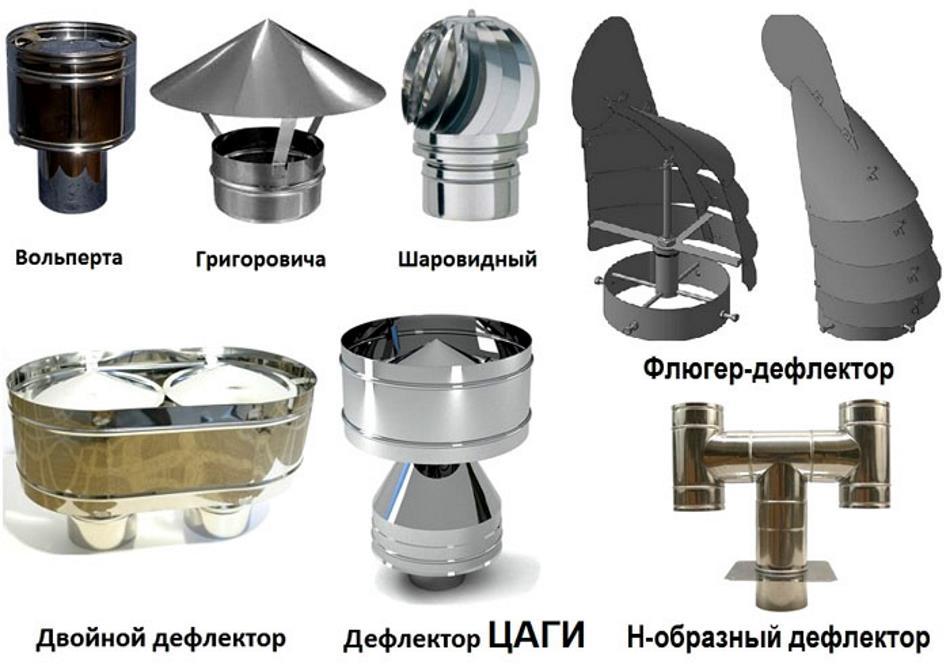

Виды дефлекторов

Основные отличия заключаются в форме конструкции и количестве составляющих. Материалом для изготовления таких устройств является нержавеющая и оцинкованная сталь, реже – медь. По форме они бывают цилиндрическими, квадратными, круглыми, открытого и закрытого типа. Устройства одного вида могут отличаться в верхней части: одни изделия выполняются с конусообразным зонтиком, другие имеют двускатную или вальмовую крышу, третьи делают плоскими или с декоративными фигурными элементами.

Диаметр дефлектора варьируется в пределах 100-500 мм, ширина диффузора от 240 до 1000 мм, высота конструкции – от 14 до 60 см.

Крепится устройство к дымоходу при помощи кронштейнов, хомутов, болтов, с применением уплотнительной ленты. Для изготовления используется сталь толщиной от 0,5 до 1 мм, в зависимости от диаметра самого дефлектора. Дополнительно устройство может оснащаться искрогасителем, если существует риск возгорания кровли.

Дефлекторы с искрогасителями
