Виды металлических лестниц — особенности конструкций

Ограждения из алюминия

Это сборные конструкции, установить которые у себя дома может неподготовленный человек. Алюминий — легкий материал. Он мягче других сплавов, не выдерживает больших нагрузок.

Алюминиевые перила — набор деталей, включающий следующие элементы:

• Поручень с шарнирами для его фиксации;
• Стойки размером более 40 мм;
• Ригели с держателями и соединителями;
• Анкера, декоративные детали, заглушки.

Конструкции из алюминия устанавливают на ступени по заранее нанесенной разметке. Стойки монтируются с отступом от края на 3,5 — 5 см. Их закрепляют анкерами, помещенными на глубину 10 см и саморезами. Лестничный поручень ставится на шарниры к верхним концам стоек. Сначала регулируется его высота, затем он закрепляется саморезами.

Преимущества и недостатки такой лестницы

Профильная труба – труба, имеющая прямоугольное, квадратное или овальное сечение. Трубы имеют полость внутри и относительно тонкие стенки – благодаря этому они имеют относительно небольшой вес и высокую прочность, что позволяет их повсеместно использовать в металлоконструкциях.

Лестница из металлопрофиля имеет немало преимуществ по сравнению с другими типами лестниц:

• Каркас из стальной профтрубы имеет очень высокую прочность и не теряет ее со временем.
• Труба – относительно легкий материал (если сравнивать с металлопрокатом сплошного сечения), и конструкция лестницы будет намного легче железобетонной и не намного тяжелее деревянной.
• Очень длительный срок эксплуатации – в условиях сухого жилого помещения срок службы стальных конструкций может достигнуть и превысить 100 лет.
• Стальная труба – очень технологичный материал, и можно реализовать конструкции любой сложности.
• Лестницу из профтрубы можно очень быстро изготовить и смонтировать.
• Стальные профилированные трубы – доступный по цене материал.
• Сталь не гниет, не повреждается жучками, не усыхает и не растрескивается.
• Лестницы из металлоконструкций можно смонтировать в уже построенном доме, из можно модернизировать в любой момент.
• Стальная конструкция более компактна и универсальна, чем железобетонная и деревянная.

Недостатки таких лестниц:

• Сталь подвержена коррозии – конструкции периодически придется красить (а в сырых местах, например, подвале, чистить и обрабатывать специальными средствами от коррозии).
• Легкие конструкции при спуске-подъеме немного пружинят.
• Декоративность конструкции из металла невелика, поэтому в жилых помещениях стальную конструкцию украшают ступенями, перилами и ограждениями из дерева, стекла и пластика.
• Чтобы конструкция получилась надежной, для ее изготовления применяют сварку – понадобится сварочный аппарат и мастер с определенным опытом.

Конструкции лестниц из металла

Металл позволяет создать конфигурации и формы практически любого вида и сложности. Лестницы могут вести на чердак, устанавливаться на дачах или используются как центральные, ведущие в жилые комнаты. Возможность снабдить такие конструкции коваными перилами, витиеватыми балясинами, массивными стартовыми столбами и прочими элементами делает их дизайн нетривиальным.

Часто металлические лестницы облицовывают различными материалами. Например, деревом, гипсокартоном, пластиком и пр. Отделка может быть только на боковых частях или на всех, включая лестничный марш. Необходимо продумывать места соединения различных материалов. Именно металл позволяет сделать открытую конструкцию, которая выглядит легко и воздушно, но при этом не теряет прочности и надежности. По конструктивным особенностям лестницы можно разделить на:

• маршевые;
• винтовые (спиральные);
• складные;
• поворотные.

Варианты с поворотом характеризуются весомым плюсом – компактностью, особо распространены два их вида:

• с забежными (поворотными) ступенями;
• двумаршевая с площадкой.

Варианты опорной конструкции также различны. Это может быть одна вертикальная основа, подойдет для лестниц с забежными ступенями. Если имеются поворотные площадки, под них часто устанавливаются поддерживающие элементы. В этом случае нет необходимости в дополнительных опорах под косоурами и тетивами. Бывают варианты без видимых опор, когда прочный каркас жестко крепится к полу и перекрытию второго этажа. Необычный современный вариант – лестница на больцах, когда ступени особыми креплениями монтируются прямо к стене.

Совет. Модульные лестницы специально созданы для самостоятельного монтажа. Выбрав этот вариант, вполне можно быстро и без особых усилий собрать изделие как конструктор.

Безусловно, ковать металл очень сложно, осваивание этой техники не всем под силу. Но сварные конструкции могут быть созданы своими руками, даже если мастер обладает лишь небольшим опытом в этом деле. Особенно важно правильно рассчитать параметры будущей лестницы. Только в случае точно выверенного проекта изделие получится и прочным и удобным в эксплуатации.

Выбор оптимального варианта

Независимо от сложности изготовления и типа выбранного изделия, работа начинается с определения места расположения будущей конструкции, после чего составляют чертежи и производят расчет расходных строительных материалов, подготавливают инструмент. На этом этапе также не помешает ознакомиться с нормами СНиП, которым должны соответствовать лестничные марши.

Основными являются следующие требования:

• Рекомендуемая ширина для лестницы в доме составляет 900 см.
• Высота ступенек 16–21 см.
• Глубина 27 см, что соответствует размеру ноги среднестатистического мужчины.
• Удобный уклон марша 30–40°. При меньших значениях конструкция займет много места, при больших по ней придется уже не идти, а взбираться.
• Перила должны выдерживать боковые усилия в 100 кг.
• Расстояние между ними 15 см. При наличии в семье маленьких детей его рекомендуется уменьшить до 12 см.

Наибольшее распространение получили следующие типы лестниц. Самый популярный вариант – на двух косоурах, несущих балках, на которые устанавливают ступеньки.

На одном косоуре. Вся нагрузка приходится на центральную металлическую балку, выполненную из мощного двутаврового профиля, швеллера, на которые крепят остальные элементы. Ступени располагаются посередине. Такие лестницы прочные и занимают мало места, при этом выглядят воздушными.

На тетивах, специальных опорах, расположенных сбоку от ступеней.

На больцах, анкерных болтах, которыми ступени крепятся на стену.

Винтовая лестничная конструкция. Это наиболее интересный, но одновременно сложный в исполнении вариант. В качестве несущего элемента выступает центральная опора в виде столба.

При отсутствии опыта изготовления железных конструкций для первого раза следует выбрать и сделать простую одномаршевую лестницу. Если пролет насчитывает больше десяти ступеней, имеет смысл предусмотреть промежуточную площадку или поворот.

Приступая к работе, потребуется подготовить следующий инструмент:

• сварочный аппарат с маской и рукавицами;
• болгарку с дисками по металлу для зачистки поверхностей;
• дрель с набором сверл;
• устойчивый железный стол;
• тиски, струбцины;
• рулетку, угольник, карандаш.

А также такие материалы, как:

• металлический профиль, уголки;
• дерево для отделки ступеней;
• уайт-спирит, грунтовку, краску.

Компактные и практичные чердачные лестницы

Уютный, красивый загородный дом просто немыслим без чердака. Удобная лестница на чердак дает возможность увеличить полезную площадь помещения и не загромождает собой пространство.

Легкая металлическая лесенка в чердачное помещение

Как выбрать лестницу для чердака?

Размеры лестниц на чердак стоит обязательно соотносить с площадью помещения, где они будут монтироваться. Цвет, материал и стиль конструкции также стоит согласовывать с интерьером. Впрочем, небольшие складывающиеся полотна не требуют такого тщательного выбора, поскольку большую часть времени последние находятся в сложенном состоянии. Компактные и очень прочные модели выдерживают большую нагрузку, они устойчивы и безопасны.

В доме с маленькими детьми или домашними питомцами складные лестницы особенно удобны, поскольку оставляют достаточно много места для игр и беготни, а вероятность получить травму при сложенной конструкции стремится к нулю.

Деревянная складная конструкция

Советы по выбору лестниц

• Сохранность мелких деталей и креплений, отвечающих за безопасность и устойчивость.
• Качество материала, особенно если речь идет о дереве; из-за постоянных скачков температуры некоторые породы со временем растрескиваются и ссыхаются.
• Форма и поверхность ступеней, которые должны быть удобными и не скользкими.
• Противопожарные функции конструкции (наполнение крышки минеральной ватой, обшивка сэндвич-панелями).

Складные лестницы с электронным механизмом довольно удобны, но чаще нуждаются в ремонте, а их цена значительно превосходит стоимость обычной конструкции.

Сколько может стоить лестница для чердака?

Для складной лестницы важно, чтобы она помещалась в люк

Первое, что сразу увеличивает стоимость полотна, – известность производителя. Продукция популярных европейских марок стоит в 2-3 раза больше не таких известных аналогов. Трендовые модели сезона также влетают в копеечку; их стоит приобретать через пару-тройку месяцев, когда в моде уже иные оттенки и декор.

Как ни странно, материал и размер стоят лишь на втором месте – деревянные, металлические или комбинированные конструкции могут стоить одинаково, если речь не идет об экзотических породах (махагони, дуб).

Оснащенные электронными механизмами и противопожарными функциями модели будут стоить на порядок дороже своих обычных собратьев. Впрочем, уровень комфорта и безопасности, который создают такие конструкции, вполне стоит этих денег.

Складные лестничные конструкции

Для большинства частных домов оптимальным вариантом обустройства лестницы на чердак является складная конструкция, встроенная в чердачное перекрытие. Преимущества такого подхода очевидны – в сложенном положении такая лестница на чердак экономит максимум пространства, можно заметить лишь небольшой гладкий люк в потолке. В разложенном же положении механизм дает постоянный доступ к чердаку, а подъем по складным лестницам довольно комфортен.

Особенности подъемных чердачных лестниц

Разложить такую лесенку сможет только взрослый человек

При сборке складных лестниц важно учитывать следующие нюансы:

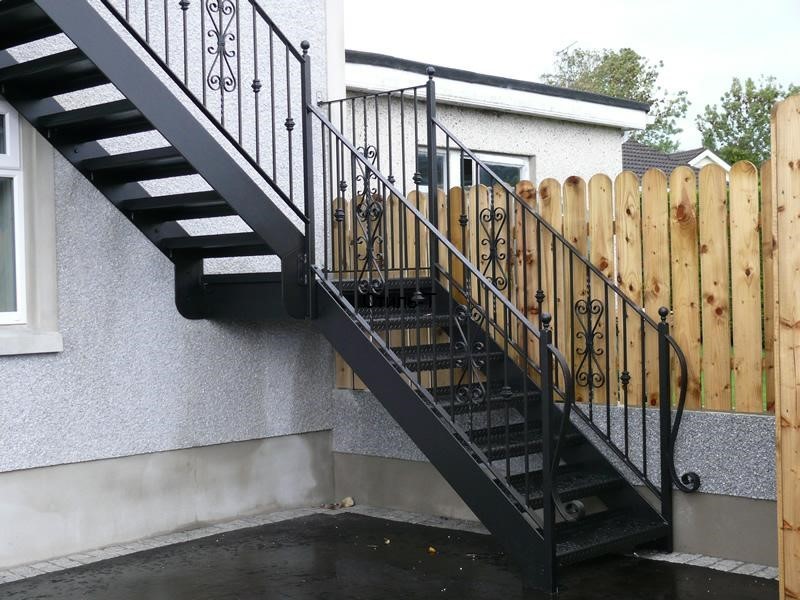

Уличные лестницы на чердак

Если попасть на чердак можно только с улицы, то здесь не обойтись без использования наружной лестничной конструкции. Можно выделить несколько вариантов исполнения чердачных лестниц: Вертикальные. С помощью съемных или стационарных конструкций можно быстро взобраться на чердак, однако это не всегда удобно, если руки при этом заняты. Винтовые. Учитывая крутизну спуска и подъема можно спроектировать конструкцию, которая не будет занимать много места, но даст возможность комфортно заходить на чердак.

Маршевые. Такие полотна могут быть прямо- или криволинейными, цельными или разбитыми на отрезки с помощью террас и площадок.

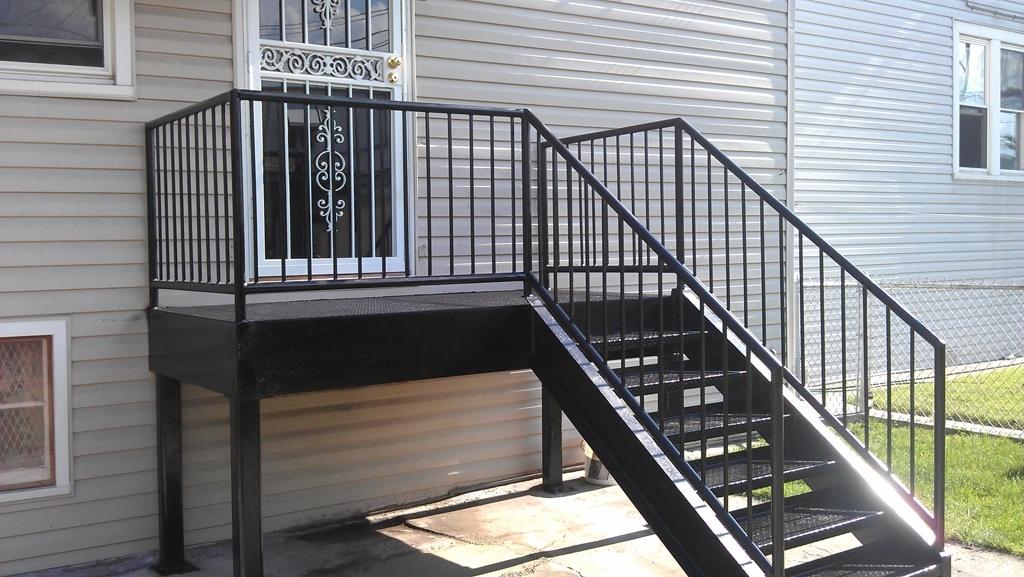

Требования к наружным лестничным маршам

Входная лестница в дом должна соответствовать нескольким требованиям:

1. Прочностью, чтобы без каких-либо затруднений выдерживать вес нескольких людей с грузом, которые передвигаются по ним.
2. Устойчивостью, особенно касательно новостроек, которые могут просаживаться. Не должно присутствовать никаких покачиваний или сдвигов.
3. Устойчивостью к износу. На пристройку, которая расположена снаружи, постоянно действуют перепады температуры, ультрафиолетовое освещение, повышенная влажность, ветер и некоторые насекомые (короеды), которые часто вредят деревянным изделиям. Поэтому требования к материалу завышены. Компоненты должны иметь возможность длительное время находиться в неблагоприятных условиях.
4. Безопасностью. Вне зависимости от расположения лестницы это обязательное требование. Показатель безопасности напрямую влияет на вероятность получения травм при использовании. Фактор зависит от других характеристик, таких как прочность, ширина ступенек, высота балясин. Причем устройство поручней зависит от типа лестницы.

Существующие виды металлических лестниц

Схема расчета винтовой лестницы.

Для лестниц разного типа применяются разные металлические каркасы. В зависимости от того, какую лестницу планируется устанавливать (обычную маршевую, винтовую, забежную, дугообразную, спиральную или поворотную с площадкой, скрытую или открытую), необходимо выбрать тип каркаса.

Самыми дешевыми являются закрытые каркасы. Изначально подобная конструкция рассчитывается на то, что все элементы ее будут полностью скрываться под панелями и ступеньками, в связи с чем к внешнему виду не будет предъявляться особых требований. В большинстве случаев конструкция изготавливается из дешевых швеллеров с уголками. Единственное, к чему необходимо отнестись с серьезностью – расчет прочности, потому как пренебрежение данным пунктом обернется серьезными травмами в процессе дальнейшей эксплуатации лестницы.

Складная лестница из профиля.

Чаще всего закрытый каркас металлической лестницы представляет собой несущую основу, которая состоит из швеллеров, попарно соединяющихся в нескольких местах. На них закрепляются уголки, которые называются косынками. Они служат опорами для ступенек. Уголки есть возможность заменить листовым металлом, однако это может ощутимо усложнить процесс изготовления каркаса. Боковая часть лестницы на металлическом каркасе подобного типа закрывается декоративной деревянной или гипсокартонной панелью.

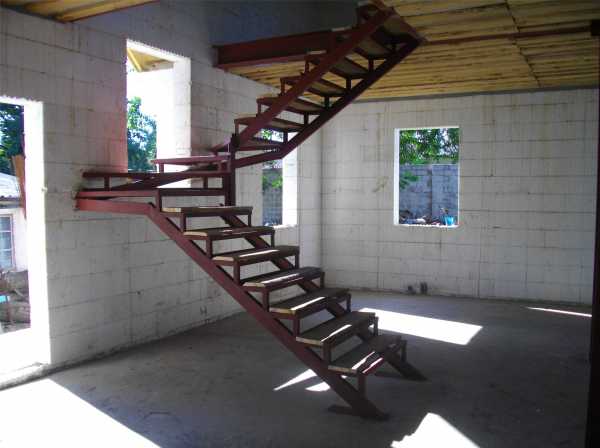

Есть и другой вид – открытые каркасы с 2 косоурами. Подобные каркасы изготавливаются из металлических профилей, которые имеют прямоугольное сечение. Оба косоура изготавливаются в форме “лесенки”, после чего покрываются эмалью. Останется лишь установить на них ступеньки и ограждение, после чего лестница сможет принять законченный вид. Небольшим недостатком является то, что на подобный металлический каркас цены несколько выше, чем на предыдущий вариант. Помимо того, если его изготавливать самостоятельно, сварные швы понадобится выполнять максимально аккуратно, чтобы не было их видно после покрытия.

Существуют и открытые каркасы с 1 косоуром. В большинстве случаев каркас с одним косоуром является одной несущей балкой, на которую закрепляются косынки либо площадки под ступени. Подступенки в данном случае устанавливаться не будут. Подобные конструкции смотрятся прозрачно и воздушно, однако если лестница из металла планируется широкая, сбоку понадобится приварить дополнительные консоли. Это даст возможность избежать прогиба ступенек в случае больших нагрузок.

Отделка металлических лестниц

Перечень материалов, которыми можно облицевать металлическую конструкцию, включает:

• Дерево;
• Камень;
• Ламинат;
• Плитку, керамогранит;
• Ковролин;
• Стекло;
• Линолеум.

От выбора отделочного материала и будет зависеть внешний вид лестницы. Обшивка основания может выполняться как одним видом облицовки, так и путем комбинирования различных материалов.

Так, отделка металлической лестницы деревом встречается часто в загородных домах. Преимуществом такого решения является отличное взаимодействие материалов. Дерево из-за достаточно небольшого веса не перегружает основание, при этом ступени практически не стаптываются, т.к. проходимость невысокая. Практичность обоих материалов в этом сочетании получается удолетворительная. Дерево можно использовать и при создании перил с балясинами из кованного железа.

Ламинат – бюджетный аналог дерева. Тем более в сравнении с натуральным материалом он позволяет выполнить отделку металлической лестницы своими руками. Удешевление конструкции понижает и качество, но не критично. Есть и преимущества – лучше звукоизоляция. В более дорогих марках за это отвечает отдельный слой в ламинатной доске. Со временем ламинат не заскрипит, как это происходит с деревом.

Отделка металлической лестницы плиткой, керамогранитом – вариант, который может существовать в помещении и вне его пределов. Последнее встречается чаще. Такая облицовка не боится грязи, воздействия уличной обуви. Выбирая материал, стоит отдавать предпочтение рифленым поверхностям, чтобы они были не скользкими и не травмоопасными. Минусом будет обилие стыков, в которую будет попадать влага, разрушая облицовку.

Среди ассортимента материалов, представленных на рынке, выделяются монолитные накладки на ступени С3 от ООО «Инноформа». Они оптимальны для эксплуатации на улице и в помещении. Легко монтируются на любое основание. С их помощью возможна отделка металлических ступеней лестницы с армирующей сеткой. Выполнить ее можно как самому, так и воспользовавшись услугами сертифицированных монтажных бригад. В ассортименте ООО «Инноформа», помимо инновационных накладок С3, имеются готовые лестницы на металлокаркасе.

Если сравнивать с привычными материалами для обшивки, лестницы С3 обойдутся значительно дешевле. Но приобретаемых вместе с лестницей от ООО «Инноформа» преимуществ больше.

Ограждения

Безопасное передвижение по лестнице обеспечивают оградительные элементы. К ним относятся перила, парапеты и поручни. Изделия должны иметь эстетически привлекательный вид, обладать прочностью, надежностью. Ограждение изготавливают из дерева, металла, бетона. Оформление и содержание оградительных элементов играет важную роль, поскольку определяет цельный вид уличных сооружений.

Варианты ограждений:

• Деревянные перила из дуба, бука, клена, сосны, красного дерева. Гармонируют с природой, эффектно подчеркивают архитектуру.

• Металлические дуги, гнутые в форме различных узоров. Самые прочные из ограждений, хорошо поддаются окрашиванию.

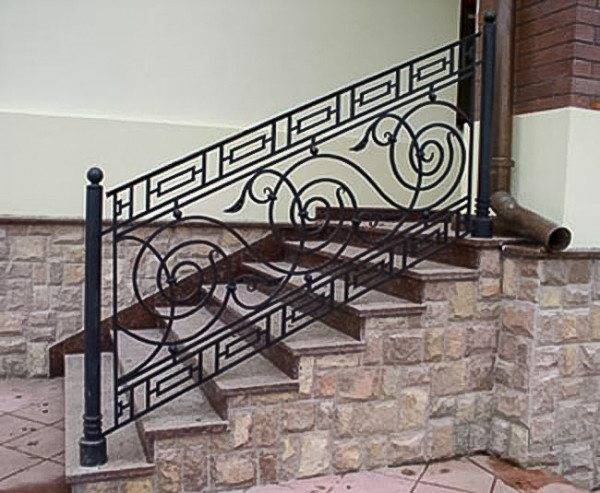

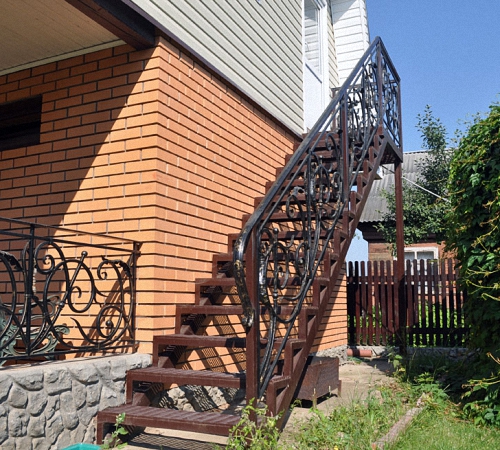

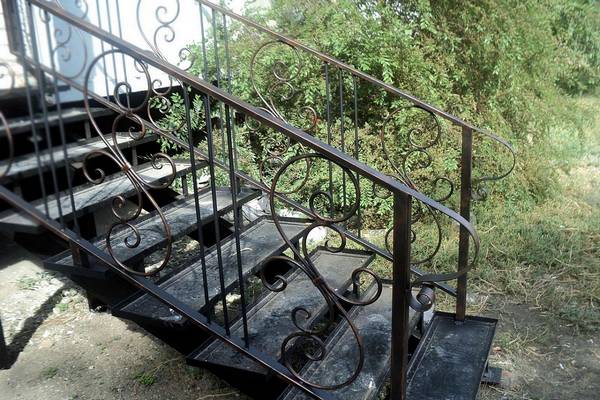

• Кованые поручни и балясины. Обладают изящными линиями, эффектно смотрятся, долго служат.

Реже устанавливают уличные ограждения из закаленного стекла или нержавеющей стали. Часть с торцами ступеней можно оформить плиткой, керамогранитом, мрамором, гранитом. Нужно помнить, что зимой поверхность пролетов становится скользкой, спуститься на улицу сложно. Поэтому ограждения обеспечивают безопасность эксплуатации уличных конструкций в любое время года.

Виды лестниц из металла

Наиболее популярные типы металлических лестниц, используемые в своих домах, представлены в таблице:

Помимо этого, по конструкции модели могут быть:

Способы изготовления

Существует три основных способа изготовления металлических лестниц:

• Сваркой из профильного металла. Преимущества конструкций:

1. Высокая надежность.
2. Разнообразие дизайнерских решений.
3. Сочетание с другими материалами.
4. Длительный срок эксплуатации.
5. Быстрый, сравнительно неложный монтаж конструкции.

• Ковкой. Такие металлические криволинейные лестницы или винтовые подчеркивают индивидуальность интерьера и его стиль.

1. Ковка — это изящество, необыкновенный эффект и красота конструкций.
2. Собрать кованые металлические элементы лестницы в единую цельную конструкцию относительно несложно. Подробно весь процесс показывает видео в этой статье.
3. Особенности лестниц из кованых деталей: их создание многие столетия осуществляется по одной универсальной технологии, неизменной практически и по сей день; ажурное кружево получается с помощью кувалды и наковальни.
4. Красивый вид имеют металлические боковые лестницы, в составе которых имеются кованые элементы, или кованые лестницы металлические фасадные.

• Литьем. Это самый затратный способ при изготовлении конструкций. Это связано и с использованием довольно дорогих материалов, таких как латунь или бронза, и предварительным изготовлением специальных форм для литья элементов.

Совет: Не всегда стоит полностью изготавливать лестницы металлические — применение для их отделки других материалов позволит сделать конструкцию более привлекательной и оригинальной.

Оформление металлических лестниц

Придание внешнему виду лестницы стилистической направленности облагораживает интерьер и улучшает эксплуатационные характеристики конструкции. Металлическую лестницу с элементами ковки можно сделать в любом стиле.

Создавая лестницы с металлическими элементами, любой хозяин стремится создать конструкцию красивой, а главное, надежной. Для достижения поставленной цели, необходимо использовать лишь качественные материалы. Большая часть элементов каркаса соединятся между собой сварочными швами.

Принимая во внимание этот факт, следует для сварки подбирать материалы, поддающиеся указанной обработке и выдерживающие на растяжение повышенную нагрузку. Лучше всего для этого подходят профильные стальные материалы, объединенные в сортаменте металлов. Безопасность конструкции – главное условие для обустройства лестницы.

Монтажные и фасадные работы

Монтажные работы начинаются с установки несущих стоек. На них с помощью сварных или болтовых соединений крепятся Г-образные узлы, на которых, в свою очередь, фиксируются сварные рамы, изготовленные из металлического уголка. Завершают конструкцию ступени, выполненные из листового металла, а также ограждения и перила, приваренные к верхним концам несущих стоек.

Современная лестница из металла, оформленная в соответствии с предпочтениями хозяев дома, вполне может стать доминирующей деталью общего дизайна. Гармоничное сочетание резных деревянных элементов с фигурными коваными деталями, использование всевозможных лакокрасочных составов и фактурных обработок металла, а также применение натурального камня при оформлении фасада лестницы придадут интерьеру респектабельность и особое изящество.

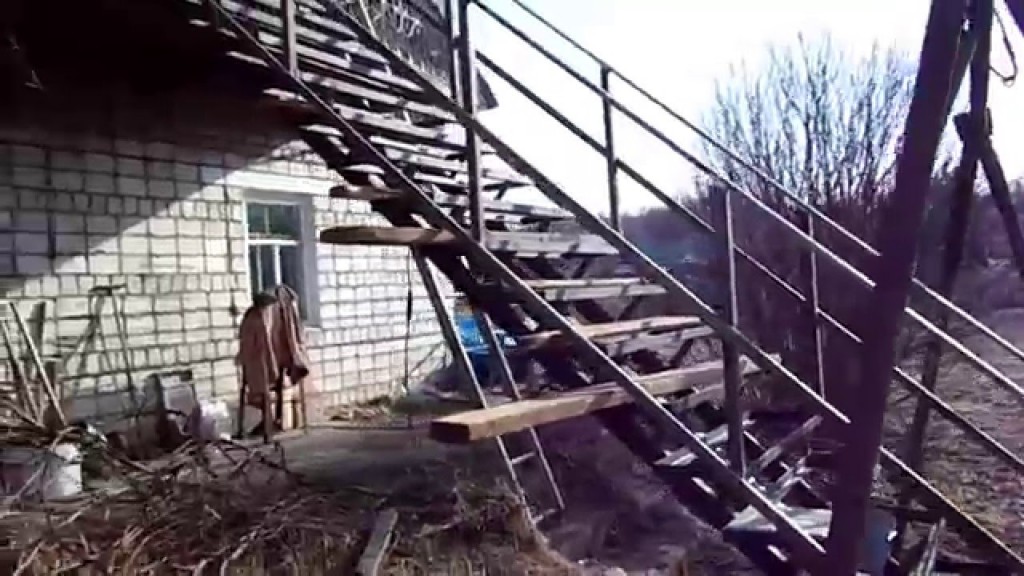

Как сварить металлическую лестницу самостоятельно

Умелому человеку все под силу, даже сварить металлическую лестницу для своего дома. Ее изготовить намного сложнее, чем деревянную конструкцию. Здесь понадобится опыт сварочных работ и обработки металла.

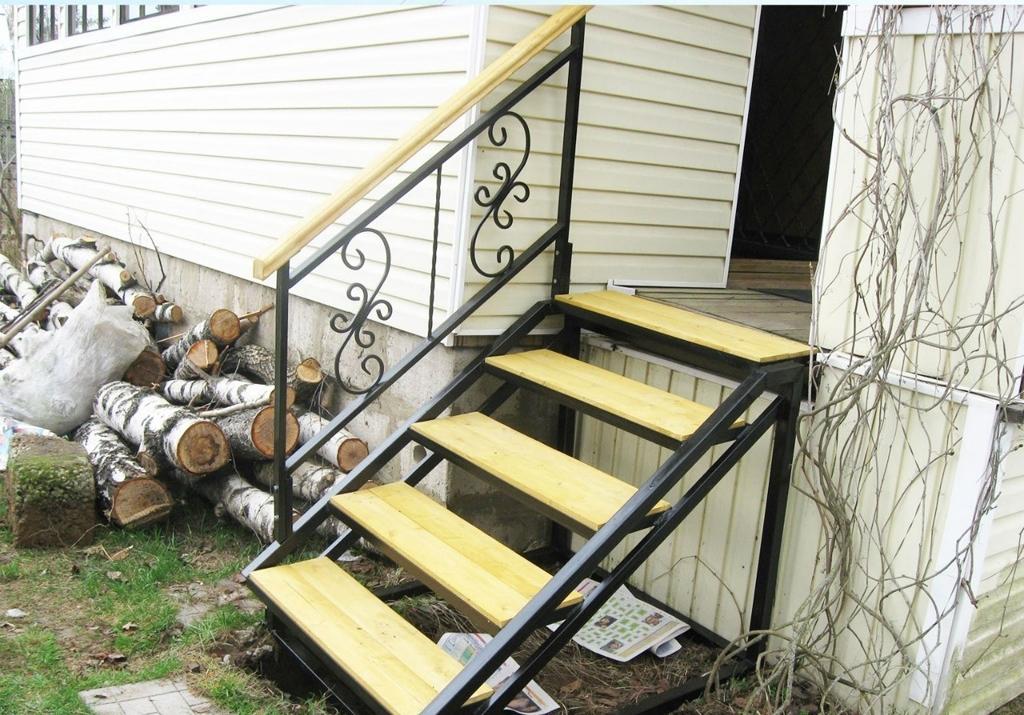

Самая простая сварная лестница представляет собой две наклонные балки со ступенями. Балками могут служить круглые или профильные трубы, а также швеллер. Для ступенек понадобится уголок. Диаметр труб и ширина уголка подбирается в соответствии с габаритами лестницы.

Сначала следует выбрать место расположения лестницы. Наклонные балки можно устанавливать независимо или закреплять одну из них к стене.

Последний вариант, делает сварную конструкцию более прочной и значительно упрощает работу. Длину балок отмеряют строительной рулеткой, с учетом желаемого угла наклона лестницы.

Затем из швеллера или трубы отрезают балки нужной длины. Острые кромки металла в местах срезов зачищают шлифовальным инструментом.

Совет

На следующем этапе, из уголка изготавливают детали каркаса ступеней, или как их еще называют «кобылки». Для изготовления детали уголок надрезают и сгибают под углом 90 градусов. Для обеспечения прочности, место надреза сваривают.

Ширина горизонтальной части «кобылки» должна соответствовать ширине ступени, то есть не менее 30 см. Высоту детали нужно делать не больше 18-20 см. Для каждой ступени понадобиться по две детали, которые будут крепиться к балкам.

Сборку лестницы начинают с установки балок. При этом расстояние между ними должно быть не менее 0,7 м. Крепление балок осуществляется с помощью анкерных болтов, или металлических закладных, заранее установленных в полы первого и второго этажа. К ним балки приваривают.

Затем, начиная сверху, к балкам приваривают «кобылки». Верхняя ступень должна быть установлена на уровне пола второго этажа, либо сдвинута вниз на расстояние, равное ее высоте. Горизонтальную часть обязательно выравнивают с помощью уровня.

После установки первой, приваривают параллельную «кобылку», на второй балке. Ее также ориентируют по горизонтали, относительно первой детали. После окончательной сварки основания для верхней ступени, устанавливают все остальные «кобылки».

Следующий этап предусматривает установку ступеней и перил. Для изготовления ступенек используют – камень, дерево либо металл. Лестницы, установленные под открытым небом предпочтительнее оборудовать металлическими ступенями. Внутри дома больше подойдет дерево или камень. Металлические ступени приваривают к «кобылкам», а деревянные прикручивают болтами с закругленными головками.

Перила также следует изготовить из металла. Их приваривают либо к балкам, либо к каркасу ступеней. Для большей прочности лучше приварить перила к балкам.

Типы металлических лестниц

По способу изготовления различают сварные и кованные лестницы.

Конструктивно металлические лестницы бывают:

• На косоурах (косоур – опора, находящаяся под ступенями). Самый популярный тип междуэтажной конструкции.

• На одном косоуре (швеллер или двутавр, которые выполняют роль опоры, размещают посредине конструкции, и на него крепятся ступени). Такие лестницы выглядят воздушными и легкими, при этом они выдерживают серьезные нагрузки.

• На тетивах (тетива – опора, находящаяся сбоку ступеней).

• На больцах. Бескаркасный тип конструкции, ступени которой крепятся к стене больцами – специальными болтами

• Винтовыми. В качестве несущего элемента используется опорный столб в центральной части конструкции.

Рассчитать и изготовить своими руками можно все названные типы металлической лестницы, однако наибольшую сложность будет представлять винтовой вариант как в отношении проектирования, так и изготовления элементов конструкции. Проектирование и строительство винтовой металлической лестницы целесообразно поручить профессионалам.

Различают маршевые металлические лестницы одно- и двух пролетные, прямые и с поворотом. При недостатке опыта лучше начинать с прямой одно маршевой конструкции.
