Делаем лестницу «Гусиный шаг» самостоятельно — пошаговая технология

Виды лестниц

Каждый хозяин в своем доме хотел бы иметь уникальную лестницу. Выбор форм и конструкций многообразен:

• маршевые прямые — состоят из линейного пролета, опирающегося на тетиву или косоур;

Одномаршевая деревянная лестница

• маршевые П- или Г-образные — пространственные конструкции с лестничными площадками, располагающаяся по периметру стен;
• винтовые — вертикальные опоры с клиновидными ступенями, равномерно распределенными по кругу;
• полувинтовые — криволинейные марши, опирающиеся на спирально изогнутые косоуры;
• забежные — комбинированные варианты, где прямоугольные ступени сочетаются с клиновидными;

Деревянная лестница с забежными поворотами

• T-образные — два марша, соединяющиеся в один;
• S-образные — сложные комбинации из винтовых и прямых маршей с лестничными площадками;
• У-образные — разновидности лестниц в форме буквы Т с полувинтовыми маршами;
• пирамидальные, конические, призмы — окруженные ступенями подобия постаментов.

Друзья, мы настоятельно рекомендуем прочитать вам статью про лестницы на второй этаж, она получилось максимально информативной, также мы подготовили материал про металлические лестницы и их особенности.

Конструкции могут поворачивать на 90°-360°, ограждаться с одной или двух сторон или вовсе не иметь перил. Для экономии места проступи компонуют по системе «гусиный шаг» или «самба». Чтобы придать воздушность, глухие подступенки заменяют прозрачными или обходятся без них. Тогда марши получаются открытыми.

Важно. Конструкцию лестницы выбирают с учетом габаритов комнаты, расположения дверных и оконных проемов, прохождения наиболее удобного трафика.

Особенности деревянных лестниц

Резные деревянные лестницы становятся выбором многих. Неудивительно, ведь они имеют эстетически привлекательный внешний вид и выгодны со стороны ценовой политики.

В чем преимущества

У таких конструкций есть целый ряд преимуществ, которые открывают широкие возможности перед владельцами частных домов.

1. Можно выбрать самые различные дизайнерские решения для осуществления миссии своими руками. Конечно, чем сложнее выбрана схема, тем больше навыков потребуется от хозяина. Это касается и нанесения чертежа на бумажный носитель, и непосредственного размещения конструкции в помещении.
2. Экологически чистый материал. Это поможет без риска для здоровья домашних преобразить пространство.

   Чертеж деревянной лестницы с размерами

3. Выгодная ценовая политика. Если человек проживает неподалеку от лесных насаждений, то для реализации задуманного на материалы совсем не придется тратить финансовые ресурсы. Можно просто договориться с лесником или самостоятельно (если это разрешено), срубить нужное дерево. Такой вариант материала поможет потратить минимум при максимальной пользе для собственной «крепости».
4. Различные вариации оформления. Если тот, кто своими руками желает сделать чертеж и установку лестницы, владеет искусством резьбы по дереву, то можно создать настоящий шедевр, который дополнит и преобразит помещение.
5. Легкость установки. В сравнении с лестницами из металла, стекла и прочих материалов, лестницы из дерева просты в оборудовании. По инструкции, взятой из журнала или интернета, без труда можно осуществить задуманное.

   Процесс установки деревянной лестницы

В чем недостатки

Стоит учесть недостатки материала, с которыми можно столкнуться по неосторожности и при недостаточной подготовке.

1. Насекомые. Если правильно не обработать поверхность и некачественно просушить древесину, есть риск разведения насекомых в щелях лестничной конструкции. Как известно, это очень вредно и может привести к разрушению всей структуры, ведущей на верхние этажи. Поэтому, предварительно стоит купить средство, защищающее от вредоносных любителей полакомиться древесиной.
2. Отслаивание. На деревянной поверхности могут образоваться заусеницы, приносящие дискомфорт при ходьбе, заносящие занозы под кожу. Чтобы избежать этого недостатка, следует тщательно отшлифовать покрытие и покрыть лаком.

   Процесс монтажа деревянных ступенек

Это самые популярные негативные стороны изделий из дерева. Тем не менее, зная их, можно предостеречь себя и получить от реализации задуманного только пользу.

Виды и конструкции стремянок для сборки своими руками

Как сделать лестницу стремянку из готовых брусков с помощью простого набора инструментов? Разберемся в нюансах и сначала выберем наиболее устраивающий нас тип лестницы. Видов стремянок немного, но по готовым чертежам стремянок вполне можно составить о них представление.

1. Делаем стремянку из бруса — распространенное решение, пригодное для квартиры, дачного домика, работы на участке. На представленном чертеже видно, что это сужающаяся кверху лестница с перекладинами, имеющая опору с задней стороны. При хранении занимает немного места, легко переносится, сохраняет устойчивость на ровной поверхности. Сделанная своими руками лестница стремянка этого типа свободно выдержит вес до 110-120 кг (в зависимости от качества древесины).

2. Стул стремянка самодельная — прочная устойчивая опора, которую можно трансформировать в удобное сиденье и использовать в помещениях, чтобы забраться на высоту до полутора метров.

Идея хороша, но это не лестница в чистом виде, а скорее многофункциональный предмет обихода. Обладает хорошей устойчивостью, но весит больше лестницы и занимает больше места. Такую стремянку не повесить на стену.

3. Широкая стремянка-подставка или стеллаж. Подойдет для дачи и квартиры, если вы готовы встроить в интерьер приспособление, на котором можно и расставить предметы (банки, горшки с цветами), и при необходимости расположиться для ремонта в помещении.

Такая стремянка своими руками занимает место, становится частью обстановки, но может быть и складной. Если присмотреться к этому чертежу деревянной стремянки, то можно найти узлы соединений, пригодные для установки шарниров и петель.

4. Стремянка с площадкой — модификация стремянки-тумбы, на которой удобно стоять.

Чертеж стремянки в виде тумбы или стула на косоурах подскажет, как лучше подготовить материал.

Это решение подойдет, если вы не стремитесь сделать деревянную стремянку своими руками непременно складной, рассчитываете на нее как на часть обстановки, например, на балконе, в хозяйственном помещении, на даче.

В зависимости от того, какой тип лестницы стремянки вы выбрали, следует сформировать комплект из бруса, доски, креплений, шарниров и других деталей.

Расчёт лестницы

Перед изготовлением и установкой деревянной лестницы необходимо внимательно отнестись к ответственному этапу — проектированию. При правильности расчетов сам монтаж не отнимет много времени, готовая конструкция будет надежной и ровной. Удобнее всего пользоваться специальным ПО для проектирования и разработки чертежей — «Автокадом» или другой программой. Обязательно нужно учитывать действующие нормативно-технические документы — ГОСТ №23120-78 и №25772-83, СП и так далее. Расчет выполняют поэтапно, начиная с общей высоты лестницы.

Высота

Общую высоту деревянной конструкции определяют, замеряя общее расстояние от готового напольного покрытия на нижнем этаже дома до чистового пола на верхнем этаже. Если здание не достроено или в нем нет чистовой отделки, которая подчас отнимает немало сантиметров, пользуются предположительными отметками. Для точного замера горизонтали и вертикали пользуются строительным уровнем. При расчетах обязательно делают поправку на высоту межэтажного перекрытия и «пирога» чистовой отделки.

Высота подступенка

Этот параметр рассчитывают, чтобы узнать, сколько понадобится ступеней. Для «среднего» по росту и физическим характеристикам человека анатомически удобная высота подступенков — от 15 до 19 см. Если взять меньшую величину, будет сбиваться шаг, большую — лестница станет опасна для передвижения. Стандартно берут 17 см — это оптимальное значение.

Количество и ширина ступеней

По действующим нормам число ступеней не должно превышать 17 штук в одном марше. Чтобы рассчитать их достаточное количество, делят измеренную высоту лестницы на высоту подступенка. Если число получилось дробным, можно:

• оставить «как есть», при условии, что при изготовлении будет соблюдаться высочайшая точность;
• округлить параметр до целого в большую сторону — в этом случае необходимо будет сделать поправку на высоту нижней ступени, уменьшив ее.

Оптимальная высота ступеней — от 15 до 20 см. Ширина проступи, по стандартам, должна в сумме с высотой подступенка составлять не менее 50 см, чтобы стопа удобно и безопасно опиралась на нее. Средняя величина — от 22 до 40 см, оптимально 30 см. Глубина проступей должна быть не меньше 25 см.

Ширина лестницы

Минимально допустимая нормами и достаточная для удобного прохода ширина площадок, проемов и маршей — 80 см. Точное число подбирают, ориентируясь на имеющееся свободное место. Чтобы проходить и поворачивать было удобно, желательно оставлять не менее метра — до 110 см. Для гармоничного и соразмерного вида лестницы стоит сделать параметры ее ширины и ширины проступи кратными друг другу.

Размер проёма в потолке, угол наклона лестницы и прочие параметры

Проем в межэтажном перекрытии рассчитывают по внутренней ширине лестницы. Учитывают и рост самого высокого из хозяев дома — чтобы ему не пришлось наклоняться при подъеме из-за нехватки свободного места. Высота просвета должен быть на уровне от 2 метров, ширина проема — от 1 метра.

По действующим нормам, максимальный угол наклона для внутридомовых систем составляет 45 градусов. Если он превышен, лестница будет относиться к категории приставных. При угле менее 30 градусов ходить будет неудобно из-за чрезмерной пологости. Оптимальная «вилка» — 35-40 градусов. Угол наклона марша определяется, в том числе, количеством ступеней — на таблице ниже указано ориентировочное соотношение:

Для ограждений тоже существует ограничение по безопасности — не менее 90 см в высоту. Просвет между балясинами должен быть больше 20 см, а если в семье есть маленькие дети, животные — 15 см.

Особенности лестницы

Эта конструкция отличается большим углом подъема (от 45 до 70 градусов) и асимметричным расположением ступеней: за широкой справа следует широкая слева и т.д. Она уступает в популярности другим видам лестничным конструкций, (в том числе и на FORUMHOUSE) но незаменима, когда пространство ограничено до 1,5 – 2 метров, и установить на нем можно только очень крутую лестницу.

В XI – XII веках такие лестницы делали в на мельницах: места для других конструкций там просто не было, да и людям с тяжелыми мешками было легче передвигаться по вот таким разлапистым ступеням.

Kraliv Участник FORUMHOUSE

Лестница типа «утиный шаг» наиболее безопасное и рациональное решение при большом угле наклона. Любая другая лестница при таком же угле наклона будет значительно более травмоопасна!

Движение по такой лестнице отличается от хождения по обычной: перемещаться по ней приходится вразвалочку, как борцам сумо. Поэтому лестницы самба и не должны быть широкими. Оптимальный «гусиный шаг» — это 60-80 см.

Вит1959 модератор FORUMHOUSE

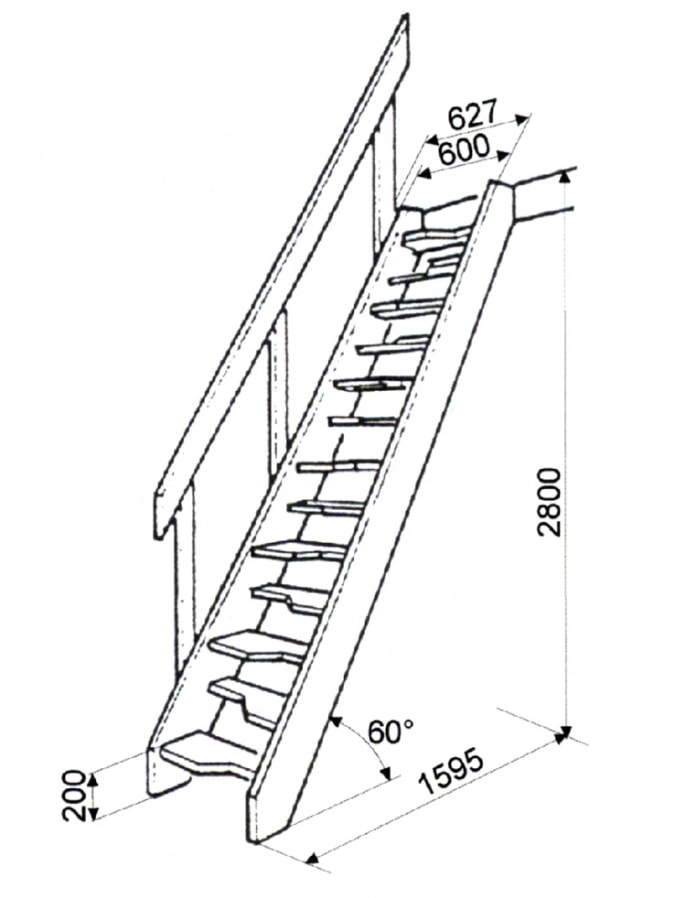

Ширина «гусиного шага» 600мм, больше нет смысла, иначе будете идти враскорячку.

«Гусиный шаг» делают из дерева или металла, или из дерева и металла, или из дерева, металла, и стекла. Но участники FORUMHOUSE рассказывали об опыте проектирования, изготовления или, как минимум, эксплуатации только деревянных лестниц.

Они могут быть как прямыми, так и поворотными; на косоурах, тетивах или больцах. Чаще всего встречается самый простой и компактный вариант — тетивы: длинные балки с пазами, в которые крепят ступени. Чтобы сделать лестницу на тетивах прочнее, под ступенями ее стягивают металлическими или деревянными тяжами. Перила крепят на тетивах, примеряя по месту балясины и срезая под углом.

Ступени такой лестницы могут иметь разную форму. Наиболее распространенные:

• h-образные;
• крылья бабочки;
• гусиные лапки.

Их толщина не должна быть меньше 36 мм, а ширина в широкой части – 30 см.

Ширина узкой части ступени зависит от угла уклона лестницы: она ни в коем случае не должна перекрывать нижнюю ступеньку, и при этом должна быть прочной, чтобы ее можно было закрепить в паз.

Чтобы усилить безопасность лестницы, ее нижние края иногда обивают резиновыми прокладками: так они не скользят.

Андрей Павловец

При подъеме проблем нет, а вот при спуске надо сначала подумать с какой ноги пойти!

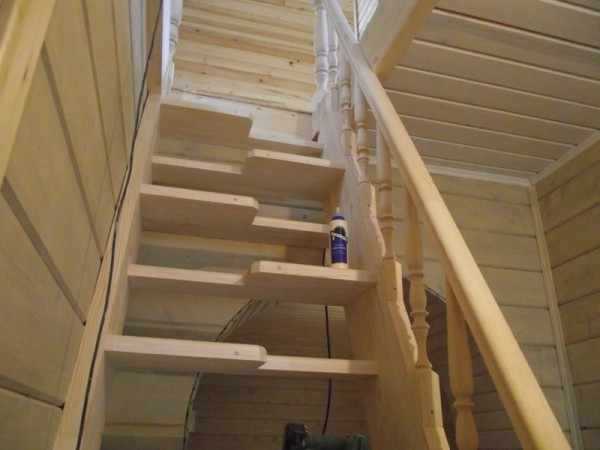

Модератор FORUMHOUSE c ником dgusepe сделал такую лестницу в подполье под кухней и говорит, что приходится постоянно быть начеку: если начать спуск не с той ноги, нога сразу проваливается.

Но грамотный расчет может свести эти недостатки к минимуму.

Вит1959

Чтобы такая лестница была максимально безопасна, необходимы две вещи удобные параметры и спокойны размеренный спуск.

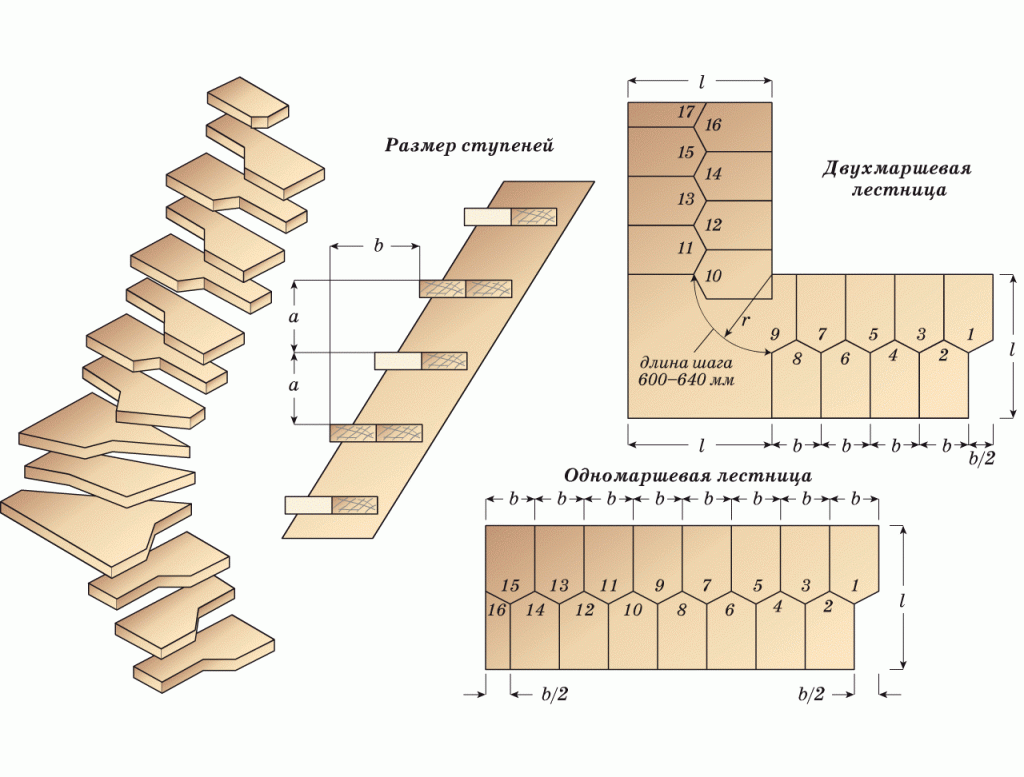

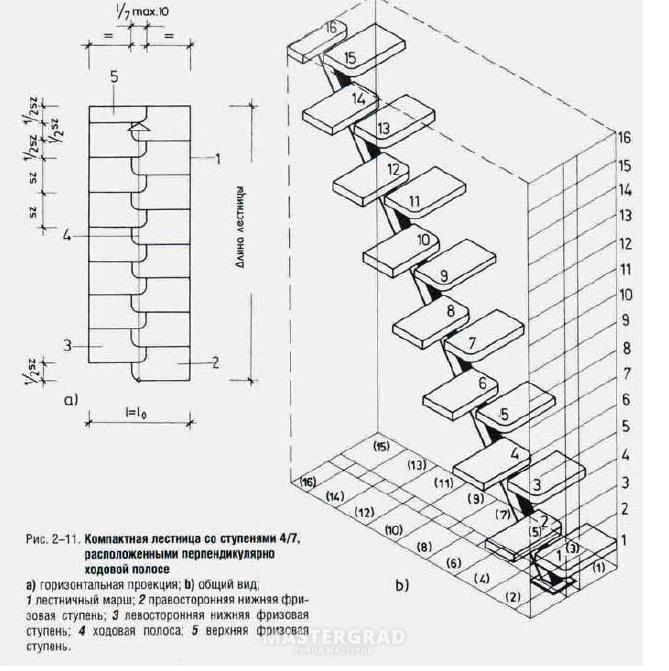

Ход по лестнице «гусиный шаг» Вит1959 отобразил на схеме.

Вит1959

Высоту подъема ступени желательно иметь в пределах 150-160мм, ширина проступи – 270-300мм.

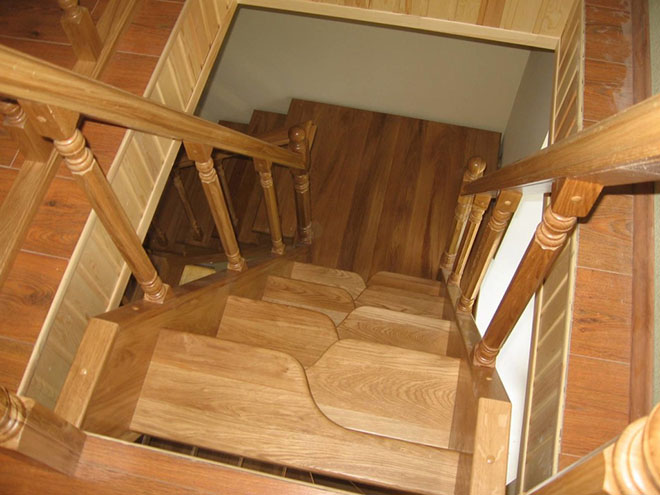

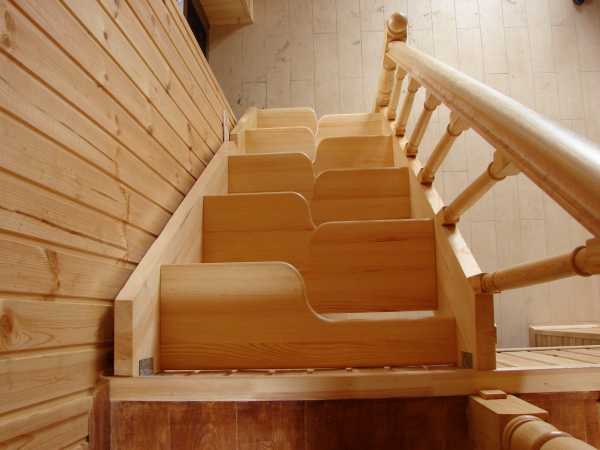

Лестница на второй этаж гусиный шаг своими руками

А есть лестницы винтовые, у которых имеется центральный стержень. Стоит отметить, что данная модель смотрится лучше всего, если находится посреди комнаты. Собственно их для этого и строят, чтобы показать какие они красивые и тем самым привлечь к себе внимание. Так же их можно располагать в углу, но стоит учитывать и тот факт, что проекция лестницы будет в горизонтальном положении. Места она занимает совсем немного.

Поэтому если вы не можете похвастаться большими метрами, то такой вариант то, что вам нужно. Есть и второстепенные лестницы, которые устанавливают как дополнение к основной маршевой лестнице. Бывает и так, что в небольших комнатах идёт совмещение главной и второстепенной лестницы.

Как видите, лестниц и, правда, очень много, поэтому просто сказать, что в доме нужна лестница, это мало. Необходимо все рассчитать, учесть все параметры и расположение. Дизайном можно заняться чуть позже, но в основном вы чётко должны себе представлять, как она будет выглядеть, когда строительство будет окончено.

Оценить статью и поделиться ссылкой:

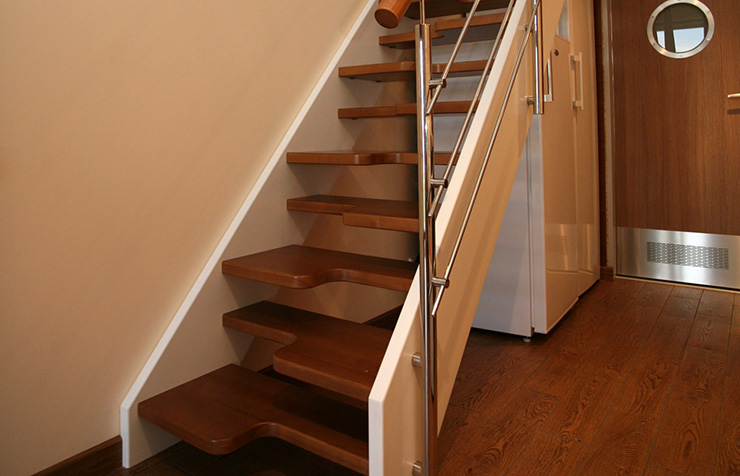

Готовая лестница утиный шаг: просто и доступно

Для того чтобы сделать действительно комфортабельную и безопасную лестницу, необходимо учесть и соблюсти ряд требований и правил. При этом должны строго учитываться такие параметры как высота и ширина ступеней, ширина данной лестницы и высота её прохода. Но не всегда для этого есть возможность, поэтому зачастую владельцы домов несколько отступают от этих условий и просят сделать для них лестничную конструкцию более компактной.

Готовую лестницу утиный шаг можно как приобрести готовую, так и сделать самостоятельно

Готовая лестница утиный шаг поможет вам быстро и просто справиться с поставленной задачей: обеспечит перемещение на второй этаж и займёт при этом минимальную площадь.

Конструкция утиный шаг имеет ступени особой формы. С двух сторон у ступеней такой лестницы различная ширина. Поэтому с непривычки взбираться по такой лестнице вначале покажется сложновато. Для этого вам придётся двигаться мелкими шагами, широко расставляя ноги при этом. Поэтому и название эта лестница имеет соответствующее.

Другие названия этой лестницы:

• Мотыльковая лестница;
• Бабочка;
• Самба;
• Лестница монаха;
• Чёртова лестница.

Перемещение по лестнице утиный шаг придётся начинать всегда одинаково, с одной и той же ноги. Но после того как вы привыкнете к этой особенности, взбираться вверх и вниз покажется вам сущим пустяком.

Плюсы и минусы

Как и любая конструкция, лестница со ступенями, напоминающими утиные лапки, имеет свои преимущества и недостатки. Среди достоинств отмечают:

• Компактность. Позволяет экономить пространство, так как занимает мало места в длину и ширину, за счет чего можно увеличить угол ее наклона.

• Удобство. Создаются удобные по размеру ступени, при этом сохраняется обзор последующих ступеней.

• Безопасность. Несмотря на необычную конфигурацию, при правильном конструировании является вполне безопасной для перемещения.

• Оригинальность. Непривычные формы украсят любой тип интерьера, задавая помещению особый стиль.

• Простота монтажа. Соорудить конструкцию несложно своими руками, обладая лишь элементарными навыками и знаниями в данной сфере.

Статья по теме: Табурет с трансформацией в лестницу – универсальный стул или два предмета в одном

Самодельная лестница ничем не уступает готовым модульным решениям Если говорить о недостатках, то лестница с «утиными лапками» все же не так удобна, как конструкция с привычным прямым маршем и обычными ступенями. При подъеме или спуске требуется внимательность, так как нарушение последовательности шага может привести к падению. Из явных минусов также выделяют тот факт, что поднять габаритные предметы мебели или интерьера по такому строению крайне затруднительно.

На видео: какой должна быть деревянная лестница.

Конструкция лестницы гусиный шаг

Лестница «гусиный шаг» имеет следующую структуру:

• Несущий блок. На него ложится вся нагрузка. Тетивы и косоуры – это те узлы, которые принимают «удар». Поэтому они должны быть максимально прочными.
• Ступени. Должны быть хорошо закреплены, ширина доски – не менее 25 сантиметров, толщина – от 3 см. Нередко изнутри углы досок подшиваются металлическими пластинами для создания большей прочности.
• Стяжки. Важные элементы, но используются только в тех случаях, когда они компонуются на деревянных косоурах. Их функция заключается в том, что они соединяют два главных узла, не давая им раздвигаться в разные стороны.

Немного об особенностях модульных лестниц

Модульная лестница это конструкция, выполненную из соединённых друг с другом однотипных деталей. Это система образует цепной косоур, который является каркасом, несущем на себе основную нагрузку.

Помимо этого, используются дополнительные опорные элементы:

• центральный столб, если конструкция винтовая,
• опорные вертикальные балки, которые устанавливаются в прямых и поворотных конструкциях через каждые 1,5м и чаще,
• либо крепление на стену, если последняя является капитальной и обладает хорошим уровнем прочности.

Имеете в виду, что модульные лестницы могут со временем  расшатывается. Поэтому хотя бы раз в полгода необходимо проверять надежность всех соединений и в случае  необходимости  дополнительно подкручивать их.

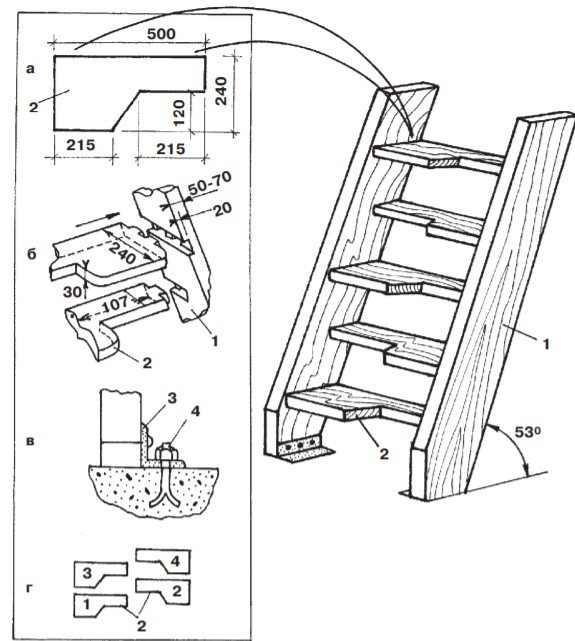

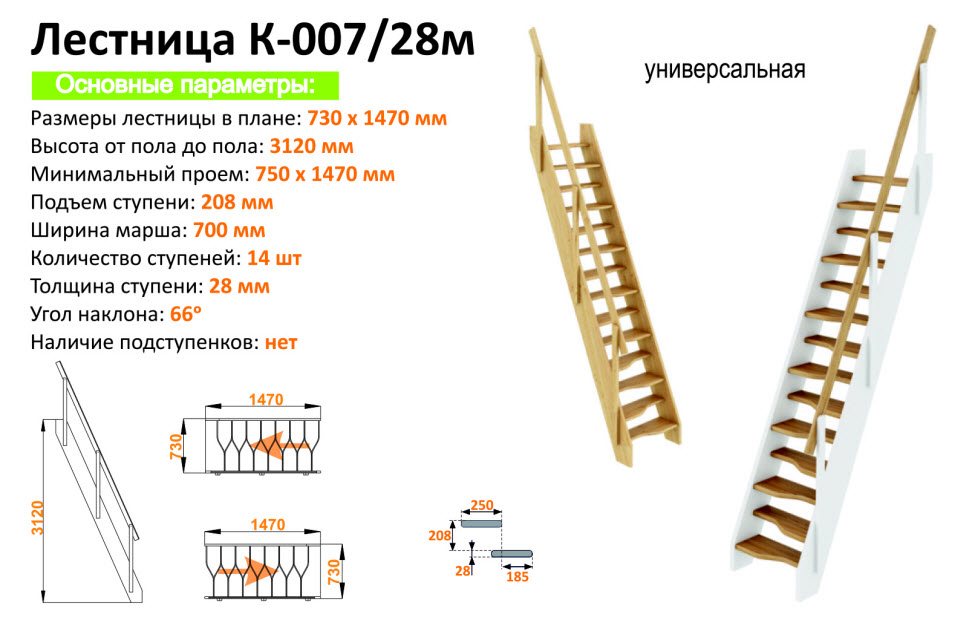

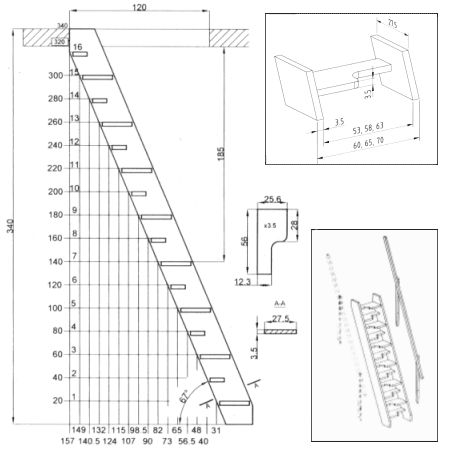

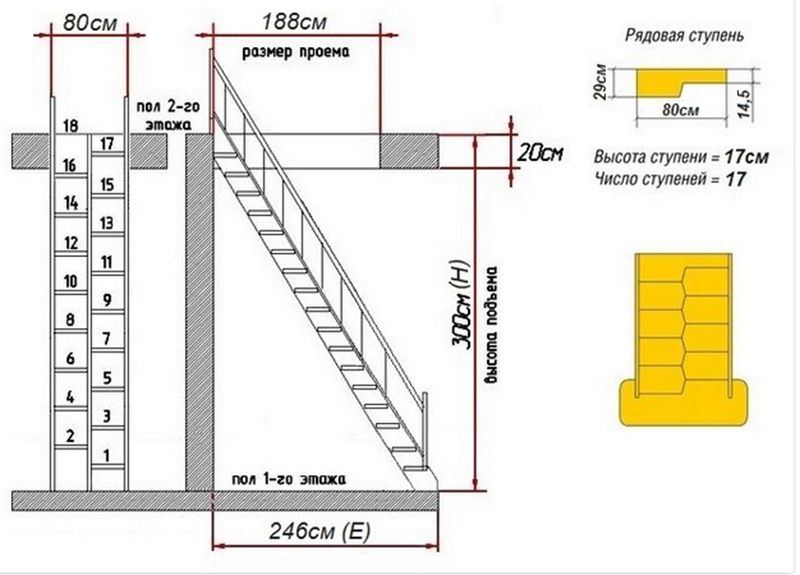

Лестница утиный шаг на второй этаж: чертеж, размеры

Владельцы коттеджей, частных домов и дач зачастую сталкиваются с проблемой необходимости установления лестницы в рамках ограниченного пространства. В условиях дефицита площади большой популярностью пользуется лестница «гусиный шаг». Её так называют благодаря своеобразной форме ступеней, поднимаясь по которым человек как бы повторяет походку утки или гуся. Подобные конструкции с таким шагом лестницы имеют очень древнюю историю. Ещё в Х веке их возводили внутри башней замков, церквях и монастырях, имеющих очень узкие подъёмы.

Ступени утиный шаг

Ступеньки такой лестницы характеризуется ассиметричной формой. Левая и правая их половины имеют разную ширину. Подниматься по ним не так легко, как по обычным лестницам. Поэтому пожилым людям зачастую сложно пользоваться такими лестницами. Перила в таких конструкциях обязательны, потому что без них подъём по лестнице «утиный шаг» будет крайне затруднительным.

Плюсы и минусы конструкции

Достоинства лестницы «утиный шаг» следующие:

• Они очень компактны и занимают мало пространства.
• Благодаря своей конструкции не загромождают помещение.
• Имеют очень интересный дизайн и эстетически привлекательны.

Однако имеются у них и недостатки:

• Лестница конструируется с очень крутым уклоном, что затрудняет передвижение по ней.
• Пролет такой лестницы достаточно узкий, это тоже не всегда удобно.
• Спуск может быть ещё сложнее подъёма.

Типы и параметры лестниц утиный шаг

Такие конструкции могут быть как прямыми, так и поворотными. Во втором случае опорой служат косоуры. Ограждения крепятся на ступени.

Для производства таких лестниц используется только прочная древесина. Отлично подойдет дуб, ясень или бук.

Толщина доски должна быть около 3,5 см, а ширина — 3 см. Глубина узкого участка ступени зависит от наклона лестницы. На ступени ниже должно оставаться достаточно места для стопы человека.

Есть несколько вариантов формы ступени: они могут быть половинчатыми, в виде крыльев бабочки или гусиных лапок.

Для удобства и безопасности минимальная ширина лестничного марша составляет 0,8 м.

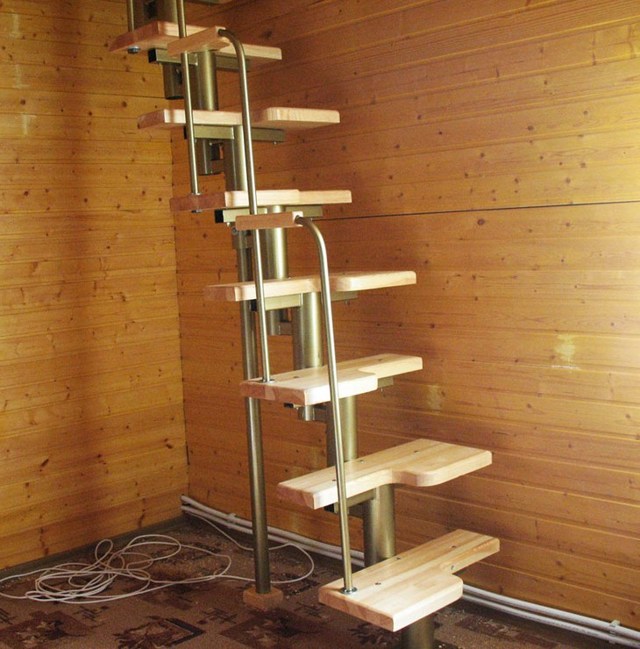

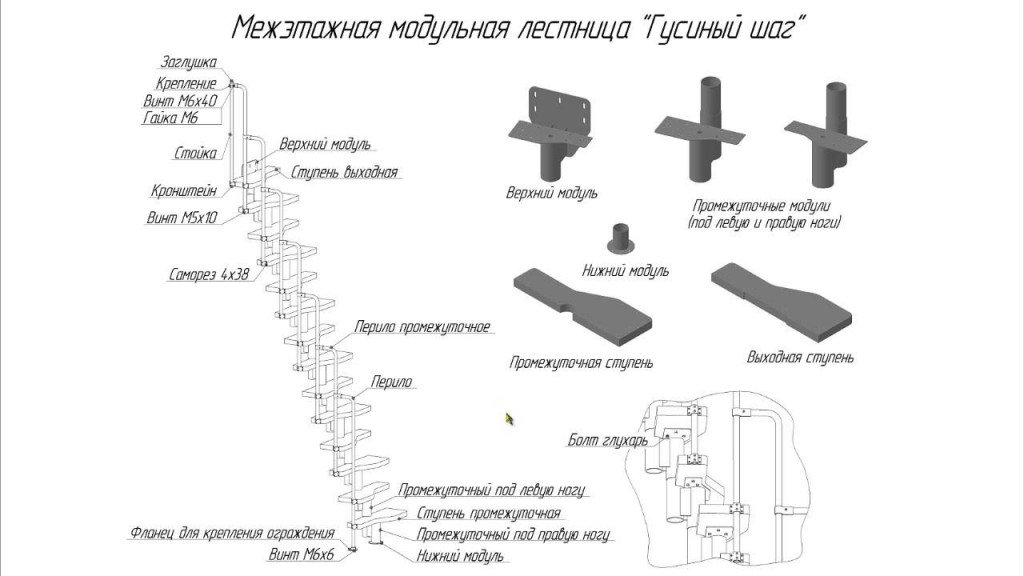

Модульная лестница гусиный шаг

Приняв решение об установлении в доме такой лестницы, вы можете приобрести составляющие элементы в специализированных компаниях или изготовить их самостоятельно. Так или иначе, важно правильно рассчитать параметры будущей лестницы. Это поможет сделать ее удобной и безопасной. Вы можете зять за основу одну из готовых схем.

Конструкция обычно изготавливается из нескольких материалов. Если для ступени используются деревянные заготовки, то в качестве основы берётся металлический косоур. В принципе, возможна и комбинация с другими материалами, такими, например, как стекло или пластик.

Сборка лестницы гусиный шаг своими руками

Монтаж такой лестницы не представляет больших сложностей. Для работы вам необходимо запастись саморезами, гвоздями, болтами с гайками, электродрелью, молотком, фрезером и ножовкой по дереву.

Собирайте лестницу на твердом и ровном полу. Если эта конструкция на тетивах, положите одну из них на поверхность и вставляйте ступени в вертикальном положении, дополнительно промазывая пазы клеем или герметиком. Вторую тетиву закрепите сверху.

Чтобы ступени не прогибались в процессе эксплуатации, соедините тетивы в нескольких местах металлическими стяжками. Собранная конструкция крепится внизу к опорному брусу, а сверху — к балкам перекрытия при помощи анкеров.

Ограждение здесь обязательно. Балясины крепятся к ступеням на металлические шпильки или деревянные шканты. Можно также углубить их в высверленные заранее отверстия в проступях. Подробнее о том, как собрать модульную лестницу «гусиный шаг» на косоуре, вы можете прочитать здесь.

Прямая маршевая лестница в загородном доме своими руками — чертежи | Своими руками

У нас есть двухэтажная дача.

Лестницу на второй этаж сделали вместе со старшим сыном. У нас есть станок для распиловки и обрезки досок, поэтому работы по его созданию было не так много.

Лестница вела прямая марш.

Установка носков

Сначала установили косоуры.

Это две толстые и длинные доски, на которые должны опираться ступени лестничного из них был прикреплен к стене, а второй — к полу первого этажа и полу второго. В нескольких местах они стянуты деревянными брусками.

Для Косовара мы взяли прочные и прямые доски шириной 30 см и толщиной 5 см — именно они будут основной нагрузкой.

Подступники не вырезали, а усилили по мере возведения лестницы.

Ступеньки для лестницы-лестницы своими руками

Для ступеней берутся доски толщиной 3,5 см и шириной 30 см, а для подушек шириной 15 см.

Все доски предварительно шлифовали на станке, обрезая верхний слой со всех сторон. Ступени мы делали так, чтобы они стояли за самолетом подступенников.

Две доски упали на ступеньки, одна — на подступенник.

Мы начали работу снизу. Сначала при помощи саморезов крепился подступник, а затем ступенька. Все стыки для предотвращения скрипа, который обычно возникает при ходьбе по лестнице, смазывают столярным клеем. Всего было создано 8 ступеней.

Так как с одной стороны у лестницы стена, мы сделали перила с другой стороны. Балясины куплены в магазине, они резные, очень красивые.

Монтаж балясин лестницы

К сожалению, на самой машине это сделать сложно. Балясины устанавливаются на каждой ступеньке по одной. Сначала закрепите опоры балясин в начале и в конце лестницы, а между ними все остальное.

Их тоже крепили наденьте перила на балясины, закрепив их снизу саморезами.

Далее вооружились наждачной бумагой, еще раз прошли все поверхности лестницы и там, где были видны крепления, закрепили заглушки. Все поверхности были покрыты морилкой, а затем бесцветным лаком в три слоя.

Лестница на даче своими руками — чертеж

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Какие материалы и инструменты нужны для изготовления лестницы?

Деревянная лестница приставная своими руками может быть изготовлена при помощи таких материалов и инструментов:

• деревянные брусья;
• обрезная доска;
• карандаш;
• саморезы;
• пила;
• молоток;
• стамеска;
• рубанок;
• шуруповерт;
• рулетка;
• клей по дереву;
• антисептик.

Инструмент для сборки деревянной лестницы

Чтобы сделать такое изделие, понадобится две прочные боковые тетивы и устойчивые к износу перекладины. Древесина для изготовления лестницы должна быть хорошо просушенной и не иметь трещин, сколов и сучьев. Наличие даже небольших дефектов со временем приводит к тому, что конструкция ломается прямо во время эксплуатации. Хорошо подходят такие породы деревьев, как ель и сосна – из них получаются дешевые и достаточно прочные изделия. При необходимости создания более прочной и эстетичной лестницы можно купить древесину дуба или бука, которые отличаются повышенной износоустойчивостью.

Простую лестницу можно сделать за час с помощью болгарки и молотка

Особенности конструкции

Конструкция лестницы «утиный шаг» состоит из следующих элементов:

• Несущий каркас – берет на себя всю нагрузку, представлен в виде косоура или тетивы. При выборе первого отнимается намного меньше места, конструкция получается более воздушной.

• Ступени – именно они придают лестнице необычный внешний вид, могут немного отличаться от классических аналогов «гусиный шаг».

• Стяжки – применяются лишь в том случае, если конструкция сооружена на деревянных косоурах.

• Ограждение – включает в себя балясины (опорные стойки) и перила (поручень). Без этих элементов пользоваться такой лестницей весьма небезопасно.

Уклон сооружения может составлять 45-55°. Размер шага предпочтительно делать в промежутке 60-65 см. Единственной альтернативой представленной конструкции считается винтовая лестница, при этом она весьма неудобна за счет крутизны марша и является травмоопасной при спуске.

Отличительной особенностью лестницы является форма ступеней, которая бывает:

• h-образной;

• сферической;

• клиновидной.

Проступь нестандартных параметров имеет две ширины: первая сторона, основная, более широкая, по которой происходит передвижение, и вторая – узкая. Относительно линии хода, ступени располагаются симметрично.

Лестница со ступеньками в виде утиных лапок может быть изготовлена из натурального массива, металла или стекла. Часто элементы комбинируются в единой конструкции, что выглядит довольно современно и необычно.

При использовании дерева ступени и все остальные составляющие перед установкой должны быть обработаны антипиреном и средствами, гарантирующими защиту от влаги и плесени.

Лестница на второй этаж гусиный шаг – основные характеристики, примерный расчет

В каждом доме, состоящем из нескольких уровней, обязательно монтируется лестница. В нынешнее время существует много различных видов конструкций для подъема. Одним из самых необычных, малогабаритных и оригинальных подъемных изделий является лестница на второй этаж гусиный шаг. Эта конструкция, придумана много веков назад, становится все популярней.

Комбинированное изделие

Используемый материал и виды изделий

Существует несколько видов подъемных конструкций гусиный шаг, а именно:

• Деревянные.
• Металлические.
• Стеклянные.
• Комбинированные.

Самыми популярными являются комбинированные изделия с металлической основой и деревянными ступеньками, а также конструкции, выполненные из дерева.

Деревянная подъемная конструкция

По форме конструкции делятся на:

• Винтовые – занимают мало места и не очень удобны в эксплуатации.
• Прямые – более габаритные, по сравнению с винтовыми, но, в тоже время, удобны и практичны.

Винтовое изделие

Основные элементы конструкции

В независимости от формы и материала изделия, конструкция для подъема на этаж состоит из определенных элементов, а именно:

• Тетива либо косоура.
• Крепежи и ступеньки.
• Балясина.
• Поручни.
• Дополнительная стяжка.

Преимущества и недостатки изделия

Среди плюсов конструкции гусиный шаг выделяются следующие:

• Небольшие габариты. Данная конструкция занимает очень мало места по сравнению с обычной лестницей, поэтому ее можно применять в небольших домах, подсобных помещениях либо подвалах.
• Необычная форма конструкции прекрасно подойдет для любого интерьера.
• Простота в сооружении конструкции позволяет сделать ее самому в домашних условиях.

К недостаткам такого изделия относятся:

• Неудобство в эксплуатации. Подъем по таким конструкциям требует определенных усилий, поэтому они не подойдут для членов семьи преклонного возраста, а также людей, которые имеют избыточный вес.
• Повышенный травматизм. При неправильных расчетах и сборке конструкции возможно задевание ступенек голенью ноги во время подъема либо спуска.
• Начинать спуск или подъем по лестнице нужно только с определенной ноги, что приносит лишние неудобства.

Параметры и расчет изделия

Исходя из выбранного места для лестницы и угла наклона, происходит расчет количества ступенек и их параметров:

• Ширина ступеньки в месте опоры ноги примерно равняется ширине обычной ступеньки – до 30 см, но иногда, для экономии места, этот параметр уменьшают.
• Отсутствие в конструкции подступеней.
• Ширина узкой части зависит от используемого материала, формы конструкции и дизайна.
• Вертикальное расстояние в изделиях гусиный шаг больше, чем в стандартной конструкции и примерно равно 15 см. Уменьшение этого показателя приводит к снижению комфорта во время эксплуатации подъемной конструкции.

Также нужно рассчитать и следующие параметры:

• Количество ступенек.
• Длину проема для лестницы.
• Проекцию конструкции.
• Высоту потолков.

Чертеж конструкции

Ниже описан примерный расчет лестницы на второй этаж гусиный шаг. Проведение расчетов следует начинать с параметра, который не меняется – высота этажа, а только потом считать все остальное.

Таблица для расчетов

Рассчитаем для примера подъемную конструкцию. Итак, высота этажа – 3 м, высота ступенек (j) – 170 мм, тогда количество ступенек (k = H/j) – 18. Учитывая то, что верхняя ступенька является полом следующего этажа, то количество ступенек равняется 17. Глубина проступи составляет 29 см, глубина ступеньки в узкой части(e2) – 145 мм, а горизонтальная проекция лестницы – 2,46 м. (E=k*e2).

Теперь нужно провести расчет проема для конструкции. Толщина перекрытий равна 200 мм, а значит, высота потолка составляет 2,8 м. Во время проведения расчета видно, что уже с пятой ступеньки проем должен быть открытым (2,8-0,17*5 = 1,95). Длина четырех ступенек равна 580 мм. Исходя из этого, рассчитываем проем: E1 = = м.

Теперь рассчитываем толщину ступенек: 1/20*80 = 4 см.

Внимание!!! После проведения всех расчетов нужно обязательно проверить все данные на соответствие условиям безопасности.

После проведения расчетов можно сделать вывод: лестница с шириною 80 см имеет 17 ступенек, ее глубина меняется от 29 до 14,5 см, толщина составляет 4 см. Высота ступенек – 17 см, а проем для конструкции – 1,88 на 1 м.

Пример расчета прямого марша

При создании подъемной конструкции в первую очередь нужно делать упор на удобство в эксплуатации, а уже потом – на красоту и дизайн.

Раскладные компактные модели

До того, как сделать лестницу своими руками, не лишним будет рассмотреть ещё одно оригинальное решение. Речь ведётся о складных моделях лестниц, используемых преимущественно для мансард либо чердаков. Чтобы попасть в эти помещения обычно применяются раскладные конструкции. Принцип их применения состоит в том, что при потребности лестница спускается вниз, а отдельные её секционные части соединяются. Получается усреднённый вариант между одномаршевой лестницей и приставочной.

Раскладная лестница — оптимальный вариант для чердака либо мансарды Источник

Наклон таких лестниц постоянно увеличивается, потому из-за безопасности подъем следует осуществлять лишь лицом к ступеням. Такой вариант позволяет сократить их длину и ширину. Рекомендуемыми размерами, по мнению профессиональных проектировщиков, являются: ширина – 150 мм, дина – 600 мм без учёта размеров перил.

Перед тем, как построить лестницу, важно понимать, что она конструируется так, чтобы верхняя часть закреплялась на люке беспрепятственно для перемены расположения. Площадь крышки должна составлять от 1 кв. метра и более, расширение должно производиться в сторону открытия крышки.

Преимущества и недостатки

Подобное сооружение получается очень компактным, не занимающим много места в ширь или длину, а также разрешается увеличение угла уклона до 55 градусов.

По размеру сами проступи достаточно удобны, а за счет зауженных частей отлично просматриваются следующие ступеньки.

Если все этапы работ от составления чертежа до финишной отделки выполнены правильно, то такая необычная постройка получается безопасной, вполне пригодной для регулярной эксплуатации.

Отличие от винтовой формы

Непривычный большинству людей вид ступенек отлично оживляет интерьер, добавляет необычную нотку в какой-либо отдельно взятый стиль, может запросто стать главным украшением дома.

Довольно простое устройство позволяет справиться с постройкой собственными силами.

С другой стороны, потребуется быть всегда внимательным, чтобы наступить на широкий участок, иначе быстро теряется равновесие, простая смена порядка шагов приводит к вероятности обретения травм.

Вид сверху

Размеры воздвижения совершенно не подходят для перемещения крупной мебели или техники, так как малые проходы, непривычные ступени всячески препятствуют подобным действиям.

Ввиду особенностей конструирования, не рекомендуется к строительству внутри дома с пожилыми людьми или детьми.

От чего зависит размер?

Чтобы конструкция лестницы обладала достаточной прочностью, была интересной, комфортной и, конечно, безопасной в эксплуатации, при расчетах надо учесть три главных параметра: её высоту, длину, ширину.

Высота лестницы – это расстояние между полами первого и второго этажей (именно пола, а не потолка второго этажа). Если лестница своей верхней частью устанавливается на потолок второго этажа, то для более удобного эксплуатирования в перекрытии второго этажа делают проем. Высота лестницы рассчитывается очень просто: высота от первой ступени до перекрытия, на 10 см больше роста самого высокого члена семьи. Рекомендуемой высотой проема считается два метра, её надо сохранять на всем протяжении конструкции. Это наглядно изображено на картинке.

Длина изделия будет зависеть от конструктивных особенностей лестницы. Для обычной маршевой это вся длина марша. Если лестница состоит из нескольких маршей и площадок, то это сумма всех их длин. Для винтовой и лестниц с забежными ступенями рассчитывают среднюю длину, и отступая от края пролета 50 см, производят замер.

Ширину лестницы рекомендуют делать 90-150 см, зависит она от конструкции. Измеряют расстояние от поручня до поручня или стены. На рисунке видно, при какой ширине удобно передвигаться одному, а при какой – двоим.

Для различных зон комфорта существуют различные стандарты ширины лестницы:

• повышенная зона комфорта – 150 см;
• комфортная зона – 100-120 см;
• расположенная у стены лестница – 80-100 см;
• у вспомогательных допускается менее 80 см;
• в связи с тем, что лестницы с забежными ступенями к центру сужаются, разрешается ширина не менее 110 см;
• для винтовой лестницы комфортной зоной считается 140 см, минимальный размер – 110 см.

Углом наклона или крутизной лестницы определяется комфорт использования данного изделия. Крутая лестница занимает меньше места в помещении, пологая комфортна в эксплуатации. На схеме изображена зависимость комфортного передвижения по лестнице от угла наклона и места ее использования. В жилом помещении допускается угол наклона 20-45 градусов, но более комфортная зона на рисунке окрашена зеленым цветом (24-37 градусов).

В домах, как правило, изготавливают комбинированные виды лестниц. В данном варианте, чтобы определить угол крепления перил у лестницы, надо провести линию параллельно основе лестницы (косоуру или тетиве). По этой линии и прокладываются перила.

Количество ступеней не предусмотрено стандартами, оно рассчитывается исходя из высоты конструкции и подступенка. У двухмаршевой лестницы число ступенек в пролетах должно быть одинаковое, но на практике так редко получается. Правда, в многоквартирных зданиях регламент предусматривает от 9 до 11 ступенек.

Высота подступенка – это расстояние между двумя ступенями. Самым удобным считается параметр 15 см.

Шагом у лестницы считается ширина ступени, на которую удобно будет наступать всей ступней. Минимально допустимая ширина – 10 см, если эта лестница редко используется, но пользоваться такой конструкцией небезопасно. Оптимальным считается размер 23 см, равный 35 размеру обуви, так что при расчете ширины ступени учитывайте размер ноги членов семьи. Есть возможность сделать шире ступень за счет выноса ступеньки, но не более чем на 5 см.

Если ширина ступени более 65 см, существует опасность оступиться. При расчете ширины имейте в виду промежуток от балясины к балясине – допускается от 10, но не более 15 см, иначе использование конструкции будет опасным. Устанавливая балясины, не забывайте про эстетику.

Длина ступени будет зависеть от конфигурации лестницы. Если основным элементом конструкции будут две тетивы, то расстояние между ними и будет длиной ступени. При использовании в конструкции одного или двух косоуров длину ступени определяете сами. Ниже приведем рекомендуемые размеры ступеней, которые зависят от угла наклона и вида конструкции. Эти расчеты пригодятся для изготовления чертежа лестницы.

Подробная инструкция по сборке лестницы

Процедура сборки следующая:

• Выбирают материал (дуб, лиственница, бук, сосна). Лучше применять первые два вида. Они крепкие и смогут выдержать большие нагрузки. Заготовки обязаны быть качественными, без повреждений.
• Определяются несущие детали (косоур или тетива), а еще вид материала который применяется: древесина или металл.
• Осуществляется схема или чертеж будущей конструкции, по которому вырезаются все детали.
• Ступеньки пронумеровывают, чтобы не было путанницы и быстро собрать лестницу.

Работы необходимо выполнять на плоской поверхности. Что бы проверить качества сборки применяют уровень. Молоток должен быть прорезиненный или древесный, чтобы не причинить вред дереву.

Работы по выполнению чертежа, изготовлению компонентов с дальнейшей сборкой сходственны иным типам конструкций лестницы. «Гусиные» марши устанавливают в домостроениях с комнатами меньшей площади, экономя большую часть пространства. На ступеньки кладут коврики, которые не только дадут лестнице дополнительный комфорт, но и сделают ступеньки нескользкими.

Чертеж лестницы Утиный шаг

Так как сама по себе конструкция лестницы такого типа неудобна, то необходимо принимать меры дополнительной безопасности. Например, чтобы избавить лестницу от скольжения, ступени покрываются специальным материалом, или стелют дополнительное покрытие. Сделать лестницу своими руками можно, используя готовый чертеж, а можно начертить самостоятельно. Если вы обладаете необходимыми навыками, то стоит начертить чертеж самостоятельно, тогда лестница получится максимально индивидуальной.

При расчете, вам необходимо использовать значения:

• Расстояние от пола до второго этажа;
• Высота ступеней;
• Глубина ступеней в широкой и узкой частях;
• Количество ступеней;
• Длина лестничного полотна.

Все необходимы формулы для расчета можно найти в ГОСТе. Использовать их абсолютно безопасно и очень удобно. Высота подступенка по расчетам идеальна от 12 до 22 см, а глубина от 25 до 40 см. Данные приведены в таблице ГОСТа, максимально правильные параметры уже рассчитаны.

На чертеже можно увидеть, что конструкция лестницы состоит из нескольких элементов – тетивы и косоуров. На этих элементах держится вся конструкция. Нагрузка всей лестницы приходится на эти несущие элементы. Тетива обеспечивает экономию пространства.

Ступени лестницы могут быть различной формы, расчет параметров необходимо проводить с учетом всех внешних факторов. Стяжка элементов необходима только для конструкции на косоурах, таким образом, все деревянные элементы будут надежно закреплены.

Балясины и перила на лестнице такого типа, как Гусиный шаг, необходимы, так как спуск и подъем по такой лестнице сами по себе опасны, а отсутствие перил сделают передвижение просто невозможным.

Также Вас может заинтересовать следующая наша публикация: все об удобных лестницах на второй этаж частного дома -i-otdelka/lestnitsy/lestnitsy-na-vtoroj-etazh-v-chastnom-dome.
