Виды и типы фундаментов для частного дома

Подвал в доме с ленточным фундаментом

Подвал может быть такой же площади, как и дом, а может занимать только часть пространства. И определиться с его размерами нужно до момента проектирования.

Если подвал занимает только некоторую часть пространства, можно будет не вынимать весь грунт, а копать только траншеи под ленту. Копают подвал тоже по определенным правилам. Его размещение и обустройство также может быть разработано на стадии проектирования.

Если подвал находится под всей площадью дома, то и грунт вынимается весь до требуемой глубины. Вообще, подобный проект бюджетным не назовешь: работы и расходов намного больше. Во-первых, требуется усиленное армирование стен и их большая толщина. Так как внутри грунт не будет, то стенам подвала необходимо будет сопротивляться давлению грунтов извне. Потому и толщина ленты будет намного больше и арматура нужна более мощная, укладывается она с меньшим шагом, увеличится и количество поясов армирования. В результате только на фундамент расход арматуры увеличится. Во-вторых, потребуется бетонирование и, возможно, армирование пола подвала по всей площади. А это снова материалы — бетон и арматура. В-третьих, необходима будет эффективная вентиляция для удаления подземных газов. Такое строение самостоятельно уже не спроектировать. Работать должен профессионал, причем с большим опытом.

Ленточные фундаменты

Этот вид основания наиболее распространен в частном строительстве. Хотя ленточный фундамент требует определенного объема земляных работ и значительного расхода бетона, он является самым надежным решением для каменных, кирпичных, блочных, керамзитобетонных и шлакобетонных домов. Он выдерживает значительный вес стен, равномерно распределяя его по всему периметру и оказывает равномерное, но не чрезмерное, давление на грунт, за счет большой площади опоры.

Конструктивно ленточный фундамент представляет собой монолитную железобетонную конструкцию, идущую по всему периметру дома и под всеми несущими стенами. Часто заливается бетонное основание и под перегородками — это несколько удорожает конструкцию, но значительно повышает ее надежность.

Ленточные фундаменты позволяют оборудовать под домом подвалы, цокольные этажи, гаражи — в этом случае фундамент заглубляется на высоту подземного помещения и его несущие способности ничуть не уменьшаются.

Существуют различные виды ленточных фундаментов, которые по способу монтажа можно разделить на две большие группы — монолитные и сборные.

Монолитный ленточный фундамент

Для монтажа монолитных потребуются:

• песок;
• гравий или щебень;
• цемент;
• арматура;
• доски или специальные щиты для опалубки.

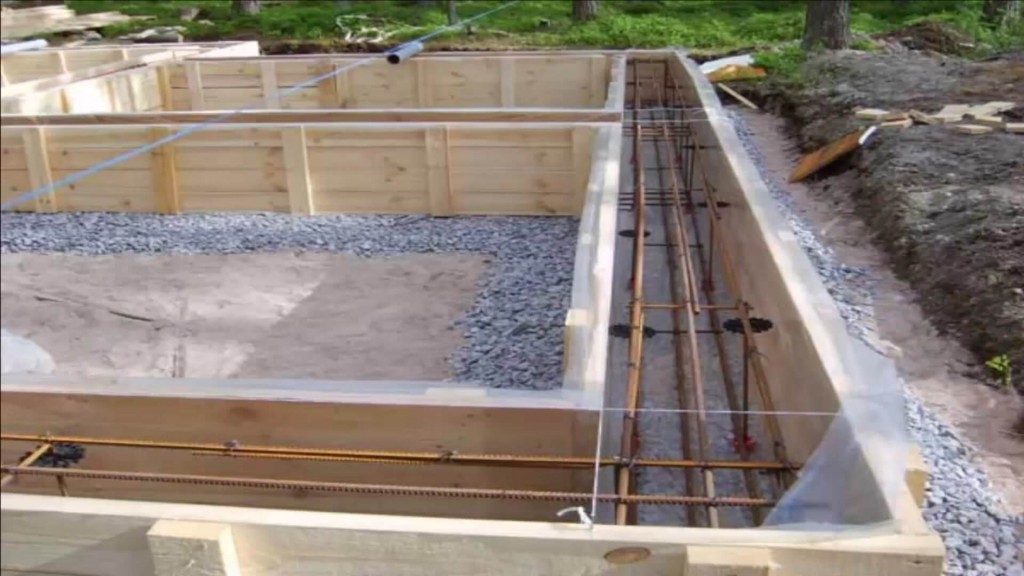

Технология монтажа достаточно проста — выкапывается траншея по всему контуру дома (включая внутренние стены и перемычки) шириной 0,4 – 0,8 м, в зависимости от толщины будущих стен. По ширине траншея должна быть на 10 – 15 см шире расчетных размеров фундамента. Расширение траншеи необходимо для обеспечения возможности установки опалубки. После монтажа опалубки внутри связывается армирующий пояс из арматуры диаметром 10 – 18 мм. При строительстве двухэтажного дома арматурная обвязка устанавливается как в подземной, так и в надземной части фундамента.

Замешанный непосредственно на участке или готовый (с завода) бетон заливается в опалубку за один день до полной высоты фундамента. Так достигается необходимая прочность и водонепроницаемость основания. Многие частные застройщики делают весьма опасную ошибку — за один рабочий день заливают бетон в траншею, а за второй — в верхнюю часть опалубки. Появившийся в месте контакта шов сильно снижает прочность фундамента и служит очагом водной эрозии.

Монолитные ленточные фундаменты удобны тем, что они могут иметь достаточно сложную конфигурацию, включая и криволинейные контуры. Здесь важно только правильно выставить опалубку и установить надежный армопояс.

Сборный ленточный фундамент

Сборные фундаменты монтируются из готовых блоков заводского производства. Они устанавливаются в готовую траншею, связываются стальной проволокой, а швы заполняются цементным раствором. Для монтажа такого фундамента необходима грузоподъемная техника средней мощности. Сборные ленточные фундаменты очень прочные и долговечные — срок эксплуатации превышает 150 лет.

Но в применении блоков есть одно ограничение — из них удобно монтировать фундаменты только прямоугольной конфигурации, по размерам кратные длине блока. Резать блок — сложная и дорогостоящая операция. Также сборные фундаменты ограничены по глубине. Цокольные помещения и подвалы строить из блоков нецелесообразно — рано или поздно сквозь швы начнет просачиваться вода.

По глубине заложения ленточные основания подразделяются на мелко и полно заглубленные.

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный фундамент предпочтителен для одноэтажных кирпичных и деревянных домов на грунтах всех типов. Особенно он уместен при высоком залегании грунтовых вод. Представляет он собой бетонную ленту на песчаной подушке. Заглубление в землю не превышает 50 см (на мягких грунтах — до 70).

Практика показывает, что при правильно подготовленной песчаной подушке высотой не менее 15 см и установленного по всем правилам армопояса, такой фундамент отлично справляется со своими обязанностями. Для повышения надежности основания необходимо установить утепленную отмостку шириной не менее 50 см, служащую для отвода дождевых вод и защиты грунта по периметру дома от промерзания.

+ Плюсы мелкозаглубленных ленточных фундаментов

1. Экономия материалов, по сравнению с полнозаглубленным ленточным фундаментом.
2. Возможно возведение на участках с высоким уровнем грунтовых вод.

— Минусы мелкозаглубленных ленточных фундаментов

1. Невысокая жесткость.
2. Необходимо очень качественное армирование.
3. Большая вероятность появления трещин в стенах построенных из тяжелых материалов.
4. Обязательно необходим дренаж и песчаная подушка.

Полнозаглубленный ленточный фундамент

Полнозаглубленный ленточный фундамент применяется при строительстве домов в два и более этажей, с массивными стенами и бетонными перекрытиями. Глубина его монтажа — на 20 – 30 см ниже глубины промерзания грунта в климатической зоне строительства. Это чрезвычайно прочная и надежная конструкция, практически неподверженная температурным деформациям и не боящаяся подъема грунтовых вод.

Надежность фундамента увеличивает армирование, которое выполняется путем вязки каркаса из рифленой арматуры. Иногда заглубленные ленточные фундаменты строятся без армирования, но это уместно только на плотных и каменистых грунтах. Стоимость полнозаглубленного фундамента довольно высокая — требуется большое количество бетона и значительный объем земляных работ.

Цена арматуры в общих затратах составит не более 5 – 8%, а усиливает фундамент армирование весьма ощутимо, полностью исключая вероятность появления трещин и сколов. Экономить на армопоясе не стоит даже при ограниченном бюджете строительства.

+ Плюсы полнозаглубленных ленточных фундаментов

1. Очень высокая надежность конструкции.
2. Не подвержен температурным деформациям.
3. Подходит для возведения домов с тяжелыми стенами.
4. Позволяет оборудовать под домом подвал или цокольный этаж.

— Минусы полнозаглубленных ленточных фундаментов

1. Большие затраты на материалы.
2. Большой объем земляных работ.
3. Сложно возводить при высоком уровне грунтовых вод.

Ответили на все вопросы — можно выбирать тип фундамента

Свайный фундамент

Его еще называют свайно-винтовым. Довольно часто его используется в частном строительстве. В грунт завинчивают нужное количество свай, а затем соединяют их ростверком.

Плюсы свайного фундамента:

• Можно сделать почти на любом грунте, даже проблемном: глина, грунт с неравномерной плотностью, торфяники;
• Подходит для участков с перепадами высот;
• Не впитывает воду из земли, а значит полы гарантированно будут сухими;
• Быстрый. Фундамент монтируют за 3-4 дня, и сразу же можно браться за возведение стен;
• Дешевле бетонных оснований. Сами материалы и работа строителей строят меньше, аренда спецтехники обычно не нужна.

Минусы свайного фундамента:

• Подвал с таким фундаментом вам не светит;
• Под домом получается хоть и небольшое, но пустое пространство. Оттуда может задувать в дом, поэтому полу надо утеплять.

Ленточный фундамент

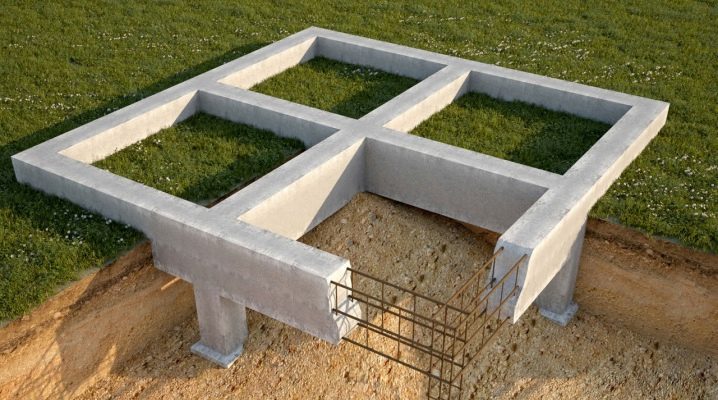

Это фундамент по всему периметру здания. Своего рода, стены дома, только в земле. Толщина стенок зависит от материала дома. Ленточный фундамент делают монолитным, из армированного бетона, или сборным, из железобетонных блоков.

ручной вибратор Спец ВЭ-800

Плюсы ленточного фундамента:

Минусы ленточного фундамента:

• Заливать ленту фундамента лучше за один раз, чтобы не появились холодные швы;
• Не подходит для заболоченной почвы и подвижного грунта. Когда почва будет двигаться, лента будет испытывать разное давление, могут пойти трещины.

Щелевой фундамент для дома Ленточно щелевой фундамент Щелевой фундамент – строительство … Виды фундаментов по конструкции и …

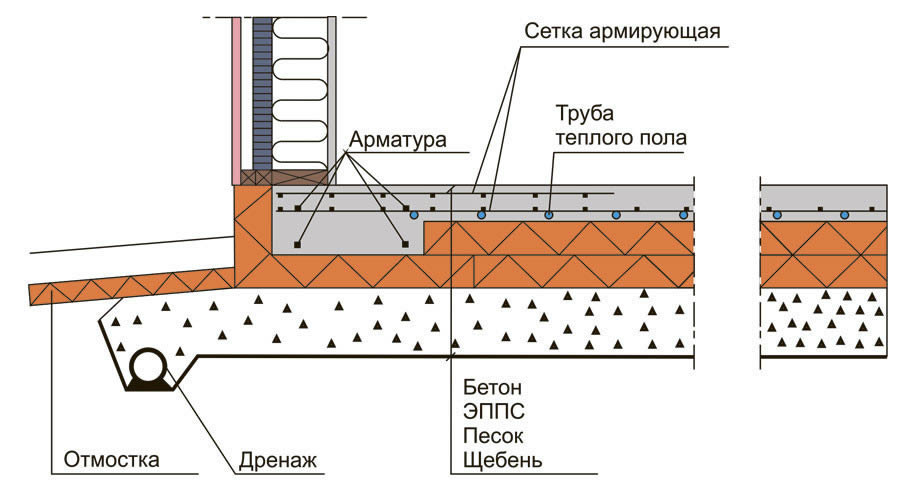

Плитный фундамент

Одна большая цельная плита, которая опирается на подушку из гравия и песка и равномерно распределяет нагрузку строения на почву. Плита компенсирует движения грунта, поэтому такой фундамент еще называют плавающим.

Плюсы плитного фундамента:

• Большая площадь опоры на грунт. Подходит для сыпучих и слабонесущих грунтов;
• Все части здания испытывают равномерную нагрузку. Снижается риск появления трещин в доме;
• На плите можно строить дом из любого материала;
• Фундамент можно не закладывать очень глубоко;
• Служит одновременно черновым полом здания.

Минусы плитного фундамента:

• Самый дорогой из перечисленных вариантов;
• Много «мокрых» работ. Долгий процесс заливки и долгое ожидание, пока весь бетон схватится и затвердеет;

Cemmix СemFix

• Не подходит для участков с перепадами высот.

Какой можно сделать вывод?

Универсального решения для фундамента не бывает. Но если вы знаете достоинства и недостатки каждого типа основания, вам легче сделать правильный выбор.

Интересно, есть среди наших подписчиков те, кто живет в своем доме? Вы знаете, какой у вас фундамент? Выясним самый востребованный тип.

Что это такое?

Конструктивно ленточный фундамент – это конструкция из железобетона, созданная по периметру будущего строения для перераспределения нагрузки на грунт. Используется подобная опора для возведения жилых домов, гаражей, надворных хозпостроек, бань, гаражей и даже заборов. Сделать самому ее не сложно.

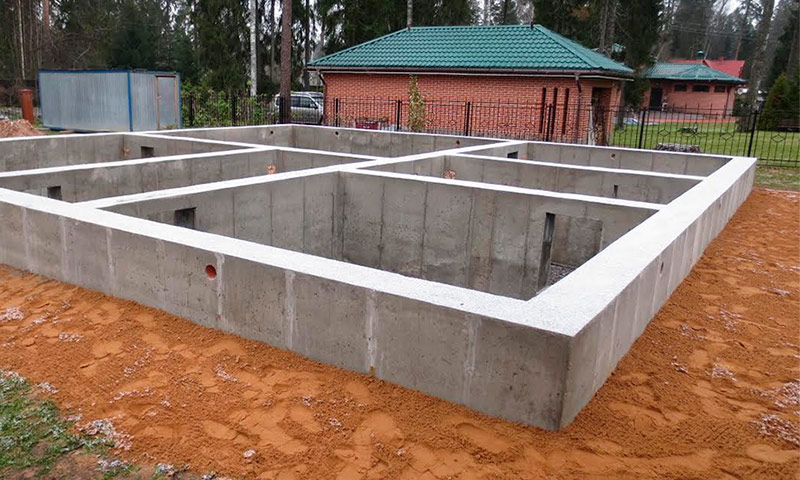

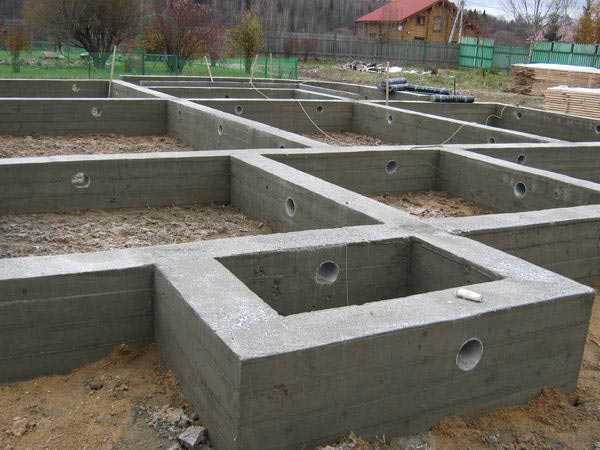

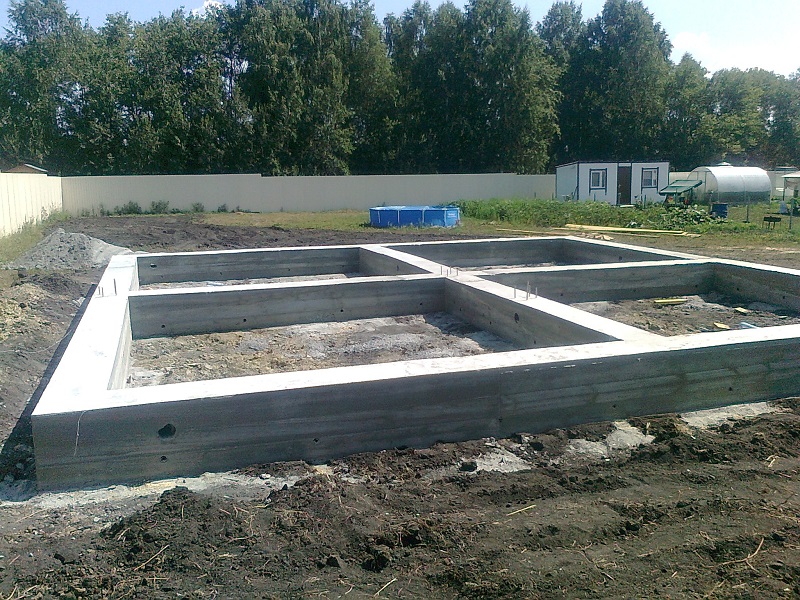

Так он выглядит

Однако при строительстве такого основания крайне важно придерживаться определенных правил и рекомендаций. При несоблюдении технологии изготовления ленточного фундамента о долговечности самой опорной конструкции и здания на ней можно будет забыть. Долго они не простоят.

Сезонное вспучивание грунтов, воздействие влаги на бетон без гидроизоляции, неправильно рассчитанные нагрузки – причин для разрушения ленточного основания, на котором уже стоит дом, множество. Все их необходимо заранее предусмотреть и учесть, иначе поврежденное либо полностью разрушенное строение придется возводить заново.

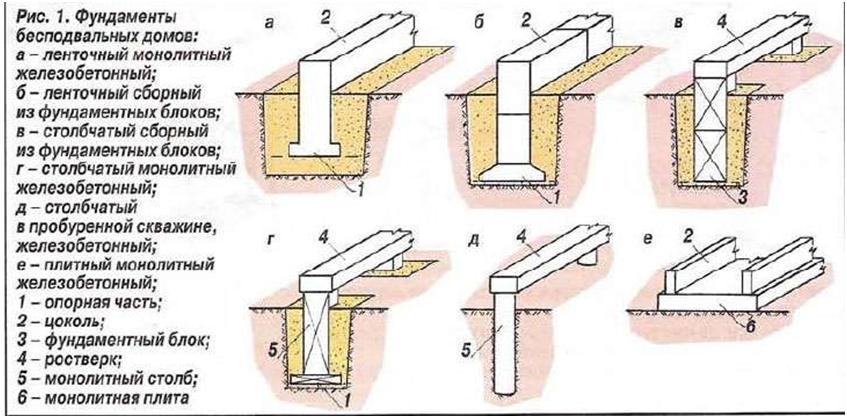

Виды и типы фундамента

По глубине заложения он бывает МЗЛФ (мелкозаглубленным) и просто заглубленным. В первом случае бетонный пояс под малоэтажный дом закапывается всего лишь на 200–400 мм в землю, а во втором – заглубляется до полутора метров (ниже уровня промерзания земли).

Если грунты на стройплощадке скалистые, а грунтовые воды залегают глубоко, то лучше выбрать дешевый и небольшой по объему бетона мелкозаглубленный вариант. На пучинистых, с высоким УГВ и песчаных участках для дома делать придется более мощную и дорогую опору. Нередко смета на подобную основу для жилища выходит такой, что приходится вообще выбирать иной тип основания.

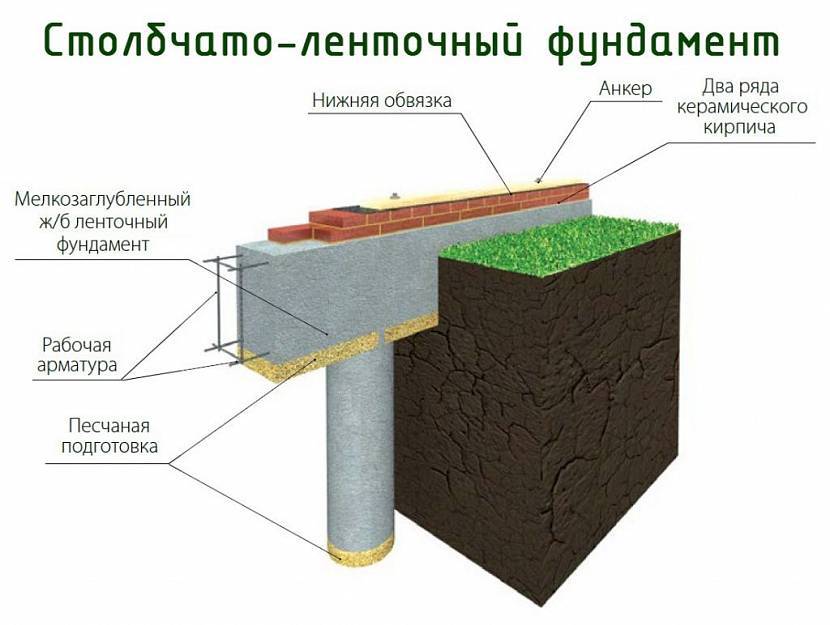

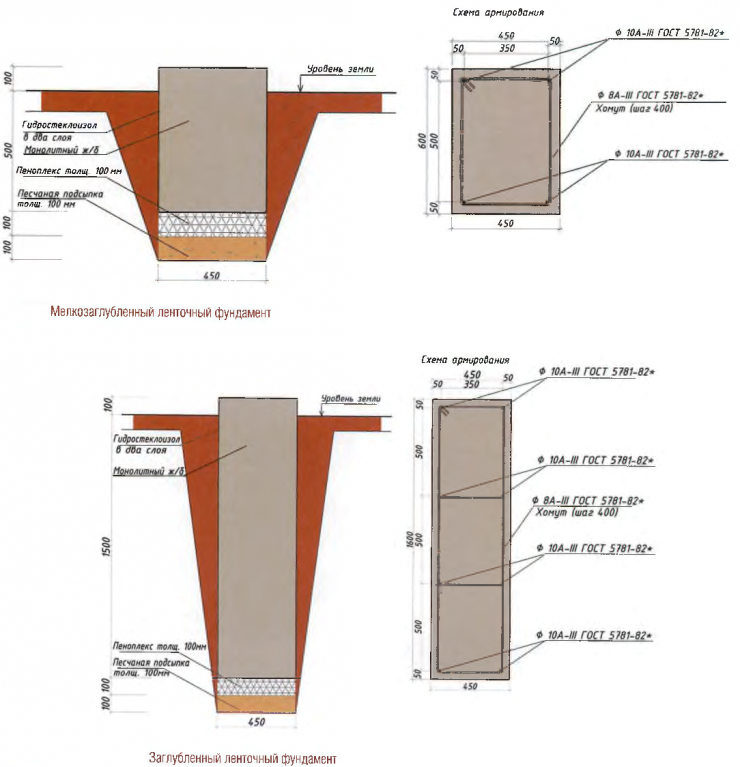

Схема стен с МЗЛФ

Конструктивно ленточное ж/б основание бывает:

Первый вид выполняется путем заливки армированного пояса из железобетона. Второй вариант выкладывается из специальных фундаментных блоков заводского изготовления (ФБС) либо кирпича.

Плюсы и минусы ленточного фундамента

У него есть три несомненных достоинства

• Предельная простота устройства – с заливкой бетона и кладкой блоков справится любой начинающий строитель (есть пошаговая инструкция – чтобы все построить правильно, ей надо просто следовать шаг за шагом);
• Универсальность – на подобные основания можно ставить кирпичные, пенобетонные и каркасные дома, а также коттеджи из бруса, обычного либо оцилиндрованного бревна;
• Способность выдерживать большие нагрузки как снизу от грунта, так и сверху от веса коттеджа и всего что в нем.

Ленточное основание из железобетона прослужит долгие годы, даже если для возведения стен дома взяты не легкие газобетонные блоки, а тяжелый полнотелый кирпич. По стоимости оно уступает лишь винтовым сваям, однако по надежности в большинстве случаев превосходит их.

Среди недостатков подобного фундамента можно выделить:

Пошаговая инструкция – фундамент своими руками

Толщина и высота ленты рассматриваемого основания, а также глубина ее заложения подбираются на основе анализа грунта, климатических условий местности и этажности возводимого дома. Не имея познаний в данной сфере, этот этап проектирования лучше доверить профессионалу. Существует немало нюансов и требований ГОСТов, которые обязательно необходимо соблюсти.

А вот создавать опору под свой дом по уже готовому проекту вполне можно и самостоятельно. Но чтобы не допустить ошибок, лучше всего делать ленточный фундамент самому с пошаговой инструкцией, которая приведена ниже. В ней описаны все тонкости строительства подобной конструкции для типового одноэтажного коттеджа.

Этапы работ

Использование для строительства домом

Такая опора без проблем выдерживает частные дома высотой в два-три этажа. Для возведения на ней коттеджа можно выбрать клееный брус, бревно, пеноблок либо керамические блоки.

Нужно лишь грамотно исследовать грунт и правильно рассчитать все нагрузки. В завершении фундамент не помешает облицевать для дополнительной защиты от непогоды. Для этого идеально подойдет натуральный камень или клинкерная плитка для фасада.

Но можно выбрать и более простой в монтаже и недорогой профнастил либо сайдинг.

про другие виды основания для дома:

Читайте про другие наши материалы:

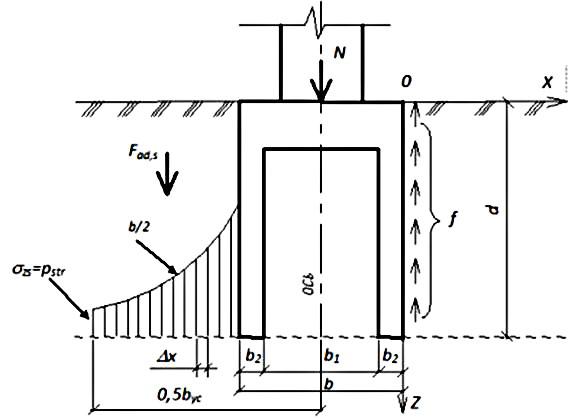

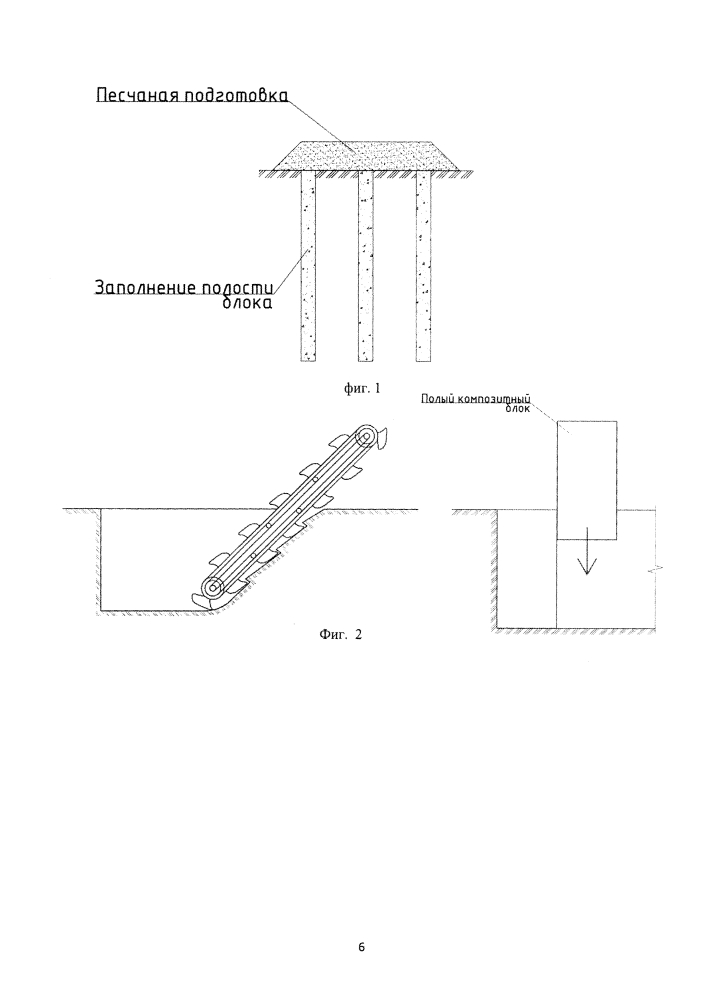

Особенности устройства щелевых фундаментов

Строительство дома всегда начинается с устройства фундаментной основы. От того, насколько качественной она выйдет, будет зависеть надежность всей постройки. Для невысоких домов используют несколько типов фундамента. Наиболее «популярными» среди них считаются плитный и ленточный щелевой.

Что собой представляет щелевое основание дома? Так называется цельный ленточный фундамент из железобетона, имеющий в сечении прямоугольник. Его особой характерностью является заливка бетонной смеси прямо в приготовленную траншею.

Возводят такие фундаментные основания, как правило, там, где стройка идет на глинистых грунтах. В рыхлых и песчаных грунтах их не используют, так как песчаные траншеи не будут строго выдерживать стены, грунт будет осыпаться.

Есть еще многощелевые фундаменты. Такие фундаменты бывают в виде тонких стен, толщина которых 10-20 см. Эти стенки устраиваются прорезкой грунта и заполнением щелей бетоном с армированным укреплением. Таких стенок может быть несколько.

Преимущества

Такие типы оснований экономичнее в сравнении с обычными фундаментами, возводимыми с опалубкой. Этим фактором обусловлена их популярность у частных застройщиков при строительстве невысоких зданий своими руками. Необязательность возведения опалубки по всей высоте заливки позволяет сэкономить на материалах и времени, необходимого на ее установку.

Кроме того, опорой здесь служит не только фундаент, но и его стенки. Ведь при закладке бетона он заливается во все щели траншеи и искривления в грунте, тем самым уплотняя его.

В щелевых фундаментах, благодаря шершавости поверхности стен траншей и сплошной заливке бетоном, происходит отличное сцепление. Поэтому, чтобы получить экономичный вариант, в расчетах не устанавливают показатель сопротивляемости грунта.

Но следует помнить, что при заливке бетона в сухую траншею часть влаги уходит в грунт, что может снизить его качество. По этой причине для такого основания марку бетона выбирают выше проектной и возводят фундамент в дождливые дни, когда земля влажная.

Взаимодействие с нестандартными грунтами

К укрепляющей составляющей грунта относится лед. Его соединение с бетоном зависит от максимальной температуры промерзания. К примеру, в средней полосе России температуры замерзшей почвы опускаются до предельных показателей в январские дни. В январе же достигают максимума удельные касательные силы морозного пучения.

Если рассчитанная суммарная нагрузка от здания равна или выше суммы касательных сил пучения, постройка будет стоять устойчиво, а деформирования от пучения будут нулевыми. В противном случае основание будет «плыть» вместе с почвой.

При этом подошва строения оторвется от фундамента и под ней появится полое пространство. Эта полость станет причиной деформирования и проседания здания весной, когда замерзшая земля начнет таять.

Весной фундаментное основание может не вернуться в то положение, в котором оно было до замораживания грунта, даже тогда, когда нагрузка от здания станет меньше расчетных сил трения между основанием и грунтом.

Так нередко происходит, когда применяют заглубленные щелевые фундаменты для невысоких домов, строящихся на пучинистой почве. Происходит подвижка строения, что сигнализирует о ненадежном фундаменте.

Если щелевой фундамент для дома возведен в форме жесткой рамы, а сопротивление поперечного сечения на изгиб достаточно для сохранения конструкций, построенных сверху, то при пучении повреждений стен не происходит. Но может образоваться крен всего строения, нарастающий со временем.

Нюансы укладки фундамента

До конца процесса укладки бетона вертикальные стены фундамента должны быть целостными. Дно траншеи должно быть сухим. После сильного дождя оставшуюся на дне траншей воду перед началом работ нужно откачать.

Основным условием, которое требует гидроизоляции щелевого типа фундамента, является то, что уровень траншеи должен располагаться выше границы грунтовых вод. А вот относительно уровня промерзания грунта, условие должно быть обратным — фундамент должен быть уложен ниже его.

При расположении линии грунтовых вод ниже фундамента на 0,5-1,5 м, гидроизоляция цоколя считается достаточной.

Технология монтажа

Проведем расчет на примере реального фундамента периметром 43 метра. Дом строится на грунте, имеющем небольшой наклон, а потому высота фундамента над землей будет разниться. Снимается плодородный слой. Далее он будет использоваться для того, чтобы выровнять участок.

Роется траншея 40 см в ширину и 90 см в глубину.

Нижняя часть вырытой траншеи расширяется до 70 см. Это расширение будет опорной частью.

Насыпаем слой щебня и тщательно трамбуем. После этого подготавливаем пояс из 10 прутьев арматуры и заливаем основание бетоном М100 на высоту 20 см.

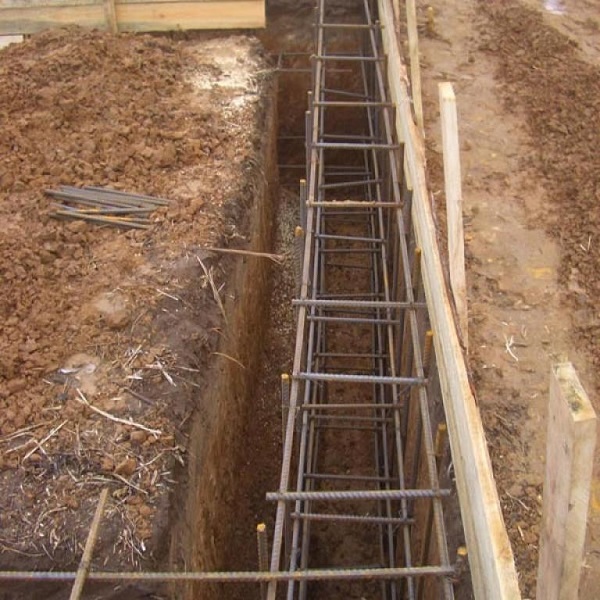

Затем готовим пояс арматуры под ленточный фундамент своими руками. Для этого арматура вяжется в трёх плоскостях, то есть 6 рядов по 2 прута в каждом. Готовим опалубку из обрезных досок толщиной 2,5 см, укрепляется распорками и отсыпается землей.

Стоимость материалов в таком случае рассчитывается по следующему списку:

• арматура 10 прутов: всего 600 м;
• бетон М 100 – 6 м 3 ;
• бетон М 200 – 16 м 3 ;
• диски, проволока, плёнка, гвозди;
• щебенка;
• доски;
• доставка материалов.

Гидроизоляция стен в щелевом фундаменте проведена быть не может, а потому в бетон необходимо ввести специальные добавки. Они содержат вещества, которые образуют в бетоне кристаллы.

Такой бетон не пропустит воду даже при сильном наводнении. Действуют эти добавки все время существования фундамента. Любая другая гидроизоляция столько лет не прослужит. Например, оклеечная или обмазочная гидроизоляция может прослужить максимум десяток лет.

Описанная технология возведения фундамента не сложна и для нее не требуется особых знаний.

ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящие рекомендации распространяются на проектирование щелевых фундаментов под промышленные, общественные и жилые здания, транспортные сооружения, опоры линий электропередачи и промышленное оборудование.

1.2. Действие рекомендаций не распространяется на проектирование и устройство щелевых фундаментов в сейсмических районах и районах с вечномерзлыми, просадочными, набухающими и засоленными грунтами.

1.3. Щелевые фундаменты не допускается устраивать в грунтах, в которых для обеспечения устойчивости стенок траншей невозможно применение глинистого раствора (крупнообломочные грунты с незаполненными пустотами, грунты текучей консистенции), а также на закарстованных и подрабатываемых территориях.

1.4. При проектировании щелевых фундаментов, кроме настоящих рекомендаций, следует руководствоваться главой СНиП по проектированию оснований зданий и сооружений и главой СНиП по проектированию бетонных и железобетонных конструкций.

1.5. Щелевые фундаменты под промышленное оборудование с динамическими нагрузками следует проектировать с учетом дополнительных требований, содержащихся в главе СНиП по проектированию фундаментов машин с динамическими нагрузками.

1.6. Щелевые фундаменты, возводимые в среде, обладающей агрессивностью по отношению к бетону, следует проектировать с учетом дополнительных требований, предъявляемых главой СНиП по защите строительных конструкций от коррозии.

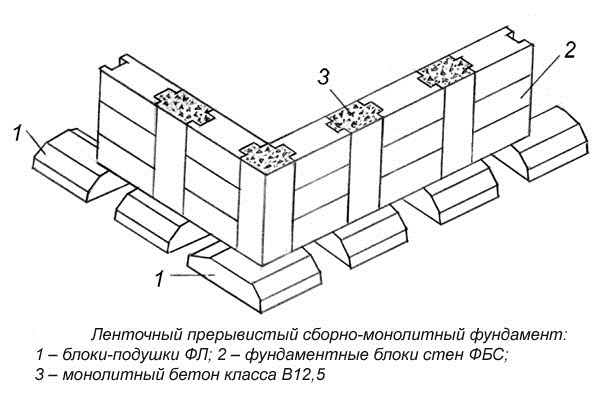

Сборной фундамент из железобетонных блоков

Используется для каркасных домов, сложных конструкций бань, гаражей, беседок.

Для возведения потребуется привлекать спецтехнику, которая доставит материал на место строительства, и кран, чтобы опускать блоки в траншею.

Если вы решили сделать основание из ФБС сами, то следует закупить фундаментные блоки размерами 20*20*40 см.

Создается на устойчивой песчаной почве. Не рекомендуется устанавливать на пучинистом грунте, поскольку велика вероятность разрыва раствора на стыках блоков, что ведет к разрушению основы.

Плюсы:

• Низкая цена материалов.
• Высокая прочность.
• Скорость создания.
• Небольшой расход сырья за счет габаритности блоков.
• Простота монтажа.

Минусы:

• Необходимость привлечения спецтехники, что влечет дополнительные траты.

Технология создания

Схожа с устройством кирпичного основания, но имеет свои особенности. Этапы его возведения такие:

Нужно учитывать, что, согласно нормам, минимальная высота такого фундамента – два блока.

Тематический материал:

• Фундамент для беседки своими руками
• Столбчатый фундамент под беседку
• Строительство ленточного фундамента для беседки

Глубокозаглубленный фундамент.

Глубокозаглубленный фундамент отличается от мелкозаглубленного фундамента тем, что подошва фундамента находится ниже глубины промерзания грунта. Это обеспечивает неизменное положение фундамента в течение всего срока эксплуатации. Морозное пучение по боковым стенкам ленточного фундамента компенсируется вертикальной нагрузкой на фундаменты.

Если подвал в здании не предусмотрен, то глубина глубокозаглубленного фундамента зависит от глубины промерзания грунта и глубины залегания несущего слоя грунта. В случае наличия подвала в здании, фундамент проектируется с учетом высоты подвальных помещений.

Защитные материалы

Узел гидроизоляции фундамента может быть выполнен из разных материалов. Их выкладывают на защищаемую поверхность послойно в 2-4 приема. Примерами могут быть:

• окрасочная изоляция с применением материала вида 1-5;
• оклеечная прослойка 7 либо 8 типа;
• литая с сырьем типа 4.

Иногда практикуется комбинация разных видов материалов. Например, на загрунтованную щебенку с битумной пропиткой наносят асфальтную изоляцию типа 5. Затем на стяжку (3 см) и затирку (1 см) из цемента помещают материал для армирования (стеклоткань). Сверху наносится окрасочная изоляция 2 вида.

Литая Окрасочная Оклеечная

Строительство ленточного основания

Такие фундаменты для дома изготавливаются разными способами. С помощью экскаватора выкапывается котлован в тех местах, где будет располагаться лента, производится подсыпка песка и щебня, которые затем трамбуются. Если будет возводиться монолитный фундамент, то монтируется опалубка, собирается армированный каркас и заливается бетон. При возведении сборного основания устанавливаются блоки, затем с наружной стороны производится подсыпка стен. Обычно получившееся внутреннее помещение используется под подвал.

Ленточные типы фундаментов, изготовленные другими способами, менее затратные, но исключают возможность построения подвального помещения. Копается траншея шириной более 40 см, в нее помещается опалубка и арматура, все заливается бетонным раствором.

Если траншеи подготавливаются уже 40 см, то бетон заливают в них без опалубки, но такой способ не может гарантировать высокое качество ленточного фундамента.

Большая стоимость заглубленных ленточных оснований является главным недостатком таких фундаментов. Поэтому часто возводят малозаглубленные основания. Они находятся выше уровня промерзания почвы. Считается, что фундамент равномерно поднимается и опускается во время пучения почвы. Такие типы основания хорошо подходят для строительства не слишком тяжелых деревянных домов, зданий, построенных по методу каркасного строительства.

Земляные работы

Надо было много рыть, так как на склоне пришлось делать террасы наподобие тех, что строили инки в Мачу-Пикчу, и защищать их от осыпания. Только за работу трактора в итоге я отдал 97 700 Р. Еще я решил поднять дом как можно выше, чтобы уменьшить высоту склона за ним. Чтобы отсыпать грунтовую подушку, понадобилось порядка 260 м³ песка, он стоил 105 000 Р.

105 000 Р

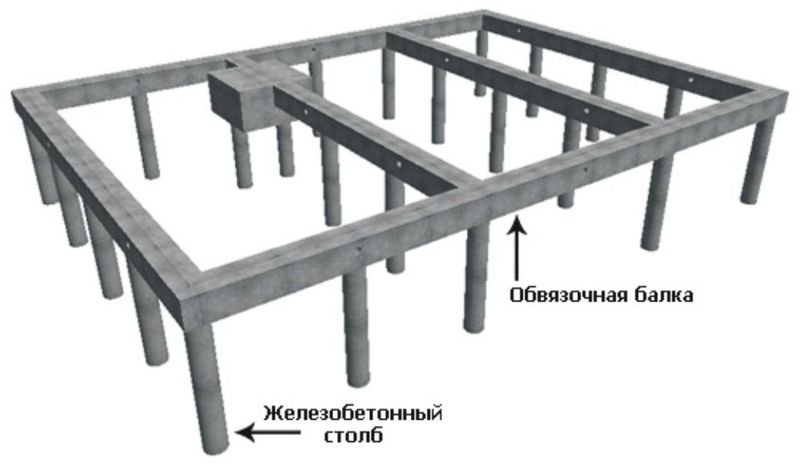

Столбчатый фундамент

Из преимуществ данного фундамента можно выделить простоту монтажа, долговечность низкая себестоимость. Столбчатый фундамент можно сделать несколькими способами: монолитный столб (целиком из бетона), комбинированный, трубный.

Для того чтобы сделать трубный фундамент, необходимо в углах уже размеченного под фундамент прямоугольника, выкопать или пробурить ямки, глубиной превышающей глубину промерзания на 20-30 см. Такие же земляные работы необходимо провести по периметру будущего фундамента, а при необходимости и внутри него. Расстояние между столбами может быть от 1 до 2,5  метров, в зависимости от  диаметра столба и массы будущей постройки. На дно засыпается песчаная подушка 10-20 см и утрамбовывается. В ямку устанавливается асбестобетонные трубы, выравнивается по вертикали и фиксируется колышками. Внутрь трубы помещают арматуру от 1 до 3 прутков и заливают бетоном. До застывания бетона, внутрь трубы ставится анкерные болты, с помощью которых будет крепиться нижняя обвязка дома.

Под комбинированный столбчатый фундамент в размеченном прямоугольнике выкапываются квадратные ямки глубиной 60-70 см. расстояние между ямками так же зависит от массы постройки. На дно насыпается песок (10-20 см) и утрамбовывается. Затем в уровень с землей заливается бетонный раствор. После его высыхания сверху выкладываются столбы из кирпича или блоков, связанные между собой цементным раствором.

Различие устройства комбинированного фундамента от монолитного только в том, что столб заливается целиком из бетона. Для этого необходимо сделать опалубку и установить ее на заранее подготовленные ямки с песчаной подушкой. Желательно выставить опалубку на все столбы и выровнять их по горизонтали. Для придания еще большей прочности фундаменту внутрь опалубки помещают арматуру. После установки и выравнивания опалубки можно заливать бетон.

Для строительства столбчатого фундамента не требуется большое количество бетона и его можно сделать самостоятельно в пропорциях: 1:3:5, где 1 часть цемента (марка 400), 3 части песка, 5 частей щебня.

Какой дом можно построить из щелевого фундамента глубокого заложения?

Щелевой фундамент является одним из наглядных примеров адаптации традиционного ленточного основания к глинистым грунтам. Отсутствие опалубки по всей высоте заливки и сокращение земельных работ существенно удешевляет стоимость строительства объекта.  Щелевые фундаменты  популярны  для жилых домов малой этажности, гаражей, построек хозяйственного назначения и других строений.

Особенности щелевых ленточных оснований

Конструктивно щелевые фундаменты сопоставимы с монолитными ленточными основаниями, только вместо опалубки используется траншея. Внешне траншея чем-то схожа с щелью в земле, отсюда и название «щелевой» фундамент. Неровные борта земляной траншеи обеспечивают прочное сцепление грунта и залитой бетонной смеси.

Формирование нижней части щелевой опоры происходит посредством грунта, выполняющего роль опалубки под подошву фундамента. Таким образом, нагрузки на грунт со стороны строения передаются всеми поверхностями фундамента – опорной плоскостью  и боковыми стенками, то есть фундамент передает полный спектр  нагрузок вертикального и горизонтального направлений.

Закладку  щелевых оснований производят  в глинистых почвах. Заливкой бетонной смеси в распор траншеи создается жесткая пространственная конструкция, обеспечивающая устойчивость строения к весовым нагрузкам и выталкивающим усилиям морозного пучения.

Изготовление щелевых  фундаментов  для  домов, возводимых  на песчаных почвах,  не рекомендуется.

 Песок не удерживает  геометрическую форму стенок, в результате осыпающийся грунт резко ухудшает качество заливаемой бетонной смеси и не способствует созданию работоспособного фундаментного монолита.

К достоинствам щелевых фундаментов относят:

• Существенное снижение трудоемкости строительных работ. Статистика утверждает, что переход на закладку щелевого фундамента  сокращает объемы проводимых земляных работ  практически в два раза, объемы работ с опалубкой  – до 60-70%;
• Снижение затратной части по  бетону —  до 6% и по арматуре – до 20%;
• Возможность использования траншейных технологий в стесненных условиях при запрете проведения динамических воздействий на грунт, например, вблизи коммуникаций или около построенных зданий.

Главным недостатком оснований щелевого типа является ограничение его применимости:

• Допускается заливать только в глинистых грунтах, чтобы обеспечивалось сохранение формы траншеи при заливке бетонной смеси и ее уплотнении;
• Использовать только на непучинистых грунтах, поскольку морозные пучения высокой интенсивности способны выпучить и перекосить возведенный дом, за счет бокового сцепления фундамента с грунтом;
• На щелевых опорах не возводятся массивные постройки.

Взаимодействие щелевых оснований  с почвой

При охлаждении воздуха в холодный период зимнего сезона начинается процесс промерзания  почвы. В пучинистых грунтах  характерен следующий процесс: по мере углубления фронта промерзания от поверхности земли в грунтовую толщу возникают касательные силы пучения, приложенные к боковым  поверхностям фундаментов.

При  понижении температуры грунта величины удельных касательных и, соответственно,  суммарных сил пучения  Qf возрастают практически до 30 тс/м. Смерзание грунта в единое целое поддерживает лед, однако при  весеннем потеплении лед теряет свои связующие свойства.  При понижении температуры замерзшего грунта значения суммарных сил Qf  достигают  своего максимума и потом начинают снижаться.

В процессе  изменения касательных нагрузок пучения возможны два варианта событий:

1. При превышении нагрузок воздействия со стороны построенного дома над значениями показателей Qf  будет соблюдаться устойчивость опоры, деформация пучения – нулевая;
2. При превышении значений Qf над нагрузками со стороны постройки  фундамент теряет устойчивость и начинает перемещаться вверх  вместе с замерзшим грунтом. При этом происходит отрыв подошвы  фундамента от грунтового основания с образованием под ней объемной мини-полости. В процессе  весеннего  оседания постройки, связанного со снижением сил пучения, в образовавшуюся полость попадает грунт со стенок траншеи. Опора фундамента уже НЕ МОЖЕТ вернуться в исходное положение. Начинается крен всего строения, с годами все нарастающий.

Методики расчета

В зависимости от глубины  заложения щелевые фундаменты подразделяются  на два типа:

• Глубоко заглубленные  — заложенные ниже глубины промерзания почвы;
• Мелкозаглубленные — применяемые на непучинистых почвах.

Взаимодействие щелевых оснований с почвой

При охлаждении воздуха в холодный период зимнего сезона начинается процесс промерзания почвы. В пучинистых грунтах характерен следующий процесс: по мере углубления фронта промерзания от поверхности земли в грунтовую толщу возникают касательные силы пучения, приложенные к боковым поверхностям фундаментов. При понижении температуры грунта величины удельных касательных и, соответственно, суммарных сил пучения Qf возрастают практически до 30 тс/м. Смерзание грунта в единое целое поддерживает лед, однако при весеннем потеплении лед теряет свои связующие свойства. При понижении температуры замерзшего грунта значения суммарных сил Qf достигают своего максимума и потом начинают снижаться. В процессе изменения касательных нагрузок пучения возможны два варианта событий:

1. При превышении нагрузок воздействия со стороны построенного дома над значениями показателей Qf будет соблюдаться устойчивость опоры, деформация пучения – нулевая;
2. При превышении значений Qf над нагрузками со стороны постройки фундамент теряет устойчивость и начинает перемещаться вверх вместе с замерзшим грунтом. При этом происходит отрыв подошвы фундамента от грунтового основания с образованием под ней объемной мини-полости. В процессе весеннего оседания постройки, связанного со снижением сил пучения, в образовавшуюся полость попадает грунт со стенок траншеи. Опора фундамента уже НЕ МОЖЕТ вернуться в исходное положение. Начинается крен всего строения, с годами все нарастающий.

Подведем итоги

Что же вы узнали сегодня? Мы рассмотрели два типа фундамента, которые чаще всего используют при строительстве. Кроме того, мы увидели разницу в их устройстве, а также определились с достоинствами и недостатками каждого вида. Остается только сопоставить все данные и решить, какой фундамент лучше для вас. Ведь сказать однозначно, какой лучше вообще, нельзя. Для каждой ситуации лучше подойдет определенный вид. Поэтому, чтобы выбрать, определитесь со своими обстоятельствами и целями и сопоставьте эти фундаменты. Так, вы сможете выбрать идеальный вариант.

Нужно ли утеплять фундамент.

Пошаговая инструкция по установке ленточного фундамента закончилась, однако эксперты рекомендуют утеплять конструкцию после монтажа по внешнему и внутреннему периметру. Но можно ограничиться и утеплением только наружного фундамента. Теплоизоляция защищает бетон от промерзания и растрескивания. После утепления фундамент меньше подвержен перепадам температур, негативному влиянию влаги.

Утеплить фундамент тоже можно своими руками. Пошаговая инструкция предлагает три основных метода:

1. С внешней и внутренней стороны засыпать фундамент керамзитом толщиной минимум 0,5 метров;
2. С наружной стороны разместить вспененный пенополистирол слоем толщиной 5-10 сантиметров. Пенополистирол выбирайте средней плотности, крепите при помощи пластмассовых дюбелей и молотка;
3. После застывания готовый фундамент с боковых сторон обрабатывают распыляемым пенополиуретаном. Такое средство равномерно покрывает поверхность и защищает констуркцию от влаги, однако постепенно оно растворяется под воздействием ультрафиолета.

Монтаж фундамента своими руками — трудоемкий процесс, который может содержать ошибки в расчетах и установке. Нарушение технологий строительства через несколько лет приведет к серьезным проблемам конструкции. Чтобы этого избежать, обращайтесь к профессионалам!

Ленточный фундамент пошаговая инструкция.

Предназначение

Ленточную технологию возведения фундамента возможно использовать:

• в строительстве монолитного, деревянного, бетонного, кирпичного, каркасного сооружения;
• для жилого дома, бани, хозяйственного или промышленного здания;
• для возведения заборов;
• в случае, если строение располагается на площадке с уклоном;
• отлично подходит, если решено построить цокольный этаж, веранду, гараж или подвал;
• для дома, где плотность стен более 1300 кг/м³;
• как для легких, так и для тяжелых зданий;
• на участках с неоднородно напластованным грунтом, которое приводит к неравномерной усадке основания строения;
• на суглинистой, глинистой и песчаной почве.
