Как снизить воздействие пучинистых грунтов

В чем недостатки обычного заглубленного фундамента?

Во-первых, под подошвой традиционного заглубленного фундамента не могут происходить процессы пучения почвы, а потому полностью отсутствуют нормальные перпендикулярные силы морозного пучения по направлению к поверхности почвы.

О постройке фундаментов на различных типах почв расскажет статья

Во-вторых, как уже говорилось, немаловажна и неоправданная цена возведения такого фундамента для строительства 1-2-х этажной бани, а вот мелкозаглубленный фундамент – своими руками – позволяет сэкономить до 80% затрат.

В-третьих, кроме естественных сил пучения имеют немалое значение еще и касательные – которые иногда превышают норму. И чем больше площадь соприкосновения фундамента с грунтом, чем большее значение будут иметь эти силы. Ведь ленточные фундаменты мелкого заложения всегда имеют минимальную площадь соприкосновения, а потому касательные силы у них почти равны нулю. Тогда как у традиционных заглубленных они велики и даже могут поднять и фундамент, и целое здание. Вот почему заглубленные фундаменты без особых мероприятий по снижению таких сил никаких гарантий отсутствия пучения не дадут. К тому же в этом случае совершенно не используется несущая способность верхних слоев грунта, а потому решение – неэффективное.

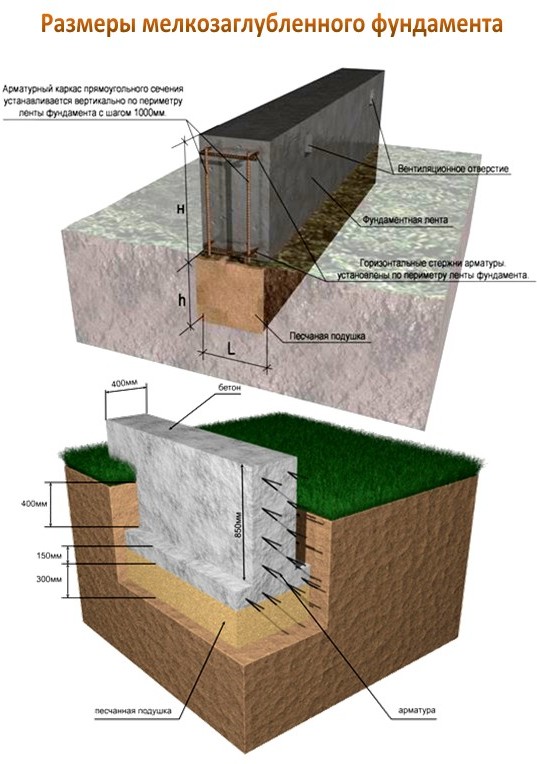

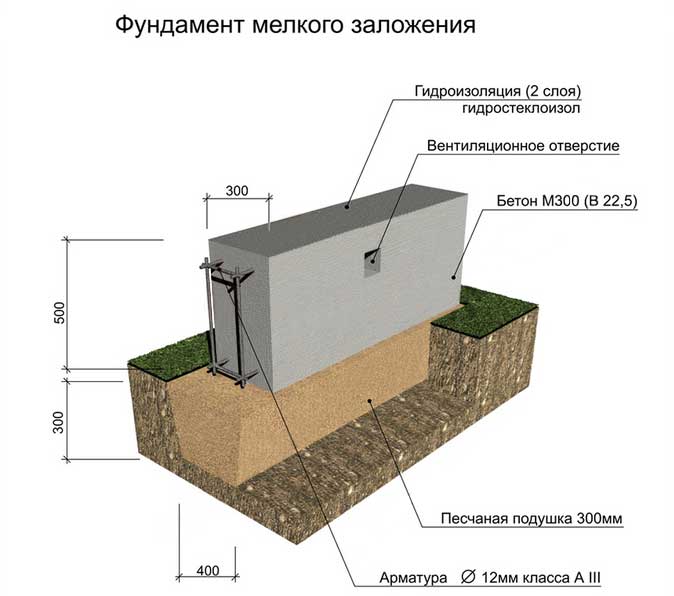

Основная схема мелкозаглубленного фундамента

Именно поэтому, многие индивидуальные застройщики, стараются заложить основание фундамента ниже промерзания грунта. Чтобы избежать воздействия сил пучения на его подошву. Однако нижеописанная технология позволит вам возвести мелкозаглубленный ленточный фундамент на пучинистых грунтах. Прежде всего свести к минимуму силы давления мерзлой почвы.

Примечание. Мелкозаглубленный фундамент подходит только для легких деревянных и каркасных домов. Для тяжелых кирпичных и блочных построек необходимо исследовать плотность грунта. Определить его несущую способность.

Замена пучинистого грунта.

Этот способ борьбы с пучинистыми грунтами считается самым трудоемким, но в тоже время самым эффективным. То есть на месте будущего фундамента рекомендуется полностью заменить пучинистые грунты. Например на крупнозернистый или гравийный песок. Именно песок способен с легкостью пропускать влагу. В то время как глина, супесь и суглинки этой способностью не обладают.

Дренаж

При этом не обязательно рыть по площади всего периметра огромный котлован. Достаточно выкопать траншею шириной 1м ниже глубины промерзания, примерно на 0,5-0,7м. Когда стенки траншеи будут выравнены, по ее дну, вплотную к краям внешнего периметра прокладывают дренажную систему. Такая система состоит из дренажных труб, последовательно соединенных между собой. Кроме того они расположены под незначительным углом наклона, в сторону стока. Также прокапывают еще одну траншею произвольной длины уже от стока. И в ее основании вмуровывают дренажную емкость объемом от 200-от литров, заполняют ее крупным гравием и соединяют с дренажными трубами. Когда дренаж фундамента готов, всю траншею на 2 засыпают песком, где каждый слой песка (около 20см) проливают водой и основательно трамбуют.

Возникает вопрос: а насколько эффективен такой дренаж?

Давайте представим ситуацию, что песчаный грунт вокруг фундамента «ушел в зиму» слишком переувлажненным и в таком виде начал промерзать. В этом случае, силы пучения будут воздействовать не только на боковые стенки фундамента, но и на нижние, «теплые» слои грунта, которые под их давлением (5-7 т на 1м!) начнут уплотняться и выдавливать из себя еще не замерзшую воду. Естественно вода, в такой песчаной подушке зажатой со всех сторон пучинистым грунтом, начнет устремляться вниз, к дренажной системе. А если учесть тот фактор, что грунт промерзает не за один день и даже не за один месяц, то вероятность пучения нижних слоев грунта, которые к моменту промерзания успеют основательно «просохнуть», равна нулю.

Описание фундамента и его положительные стороны

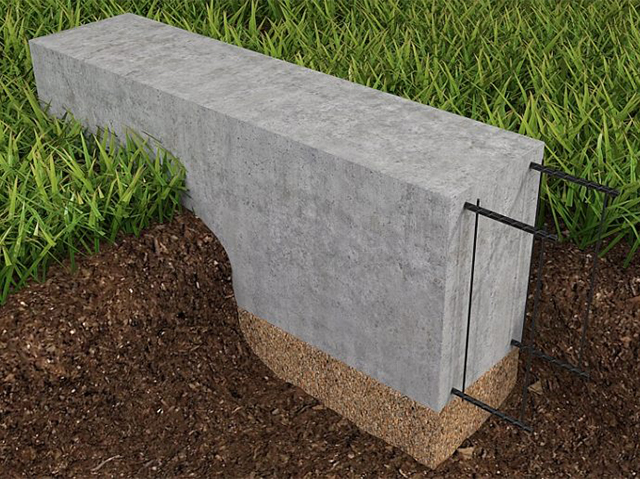

Мелкозаглубленный ленточный фундамент – это средний вариант между незаглубленным и заглубленным ленточный основанием. Технология строительства практически идентична обычному фундаменту. Меняется только глубина залегания ленты. Однако, это позволяет фундаменту быть «маневренным» и при пучении грунта подниматься вместе с ним. В то же время он не будет разрушаться. Только чтобы достичь этого, при закладывании основания нужно строго придерживаться технологии. Если отступить от правил, то ваш фундамент для дома может растрескиваться.

За счет того, что лента будет залегать неглубоко, вы получаете много преимуществ. Какие они?

Для небольшого дома при пучинистом грунте – это идеальный вариант основания. Себестоимость меньше, чем у фундамента глубокого залегания, а несущей способности для постройки хватит.

Обратите внимание! Закладывать мелкозаглубленный фундамент в зимний период времени, когда грунт промерз, нельзя. А на зиму оставлять его ненагруженный тоже запрещается.

Что касается периода, за который вы можете залить фундамент и возвести стены, то он равен приблизительно 4– 5 месяцев. А из чего можно сделать основание?

Пучинистые грунты – выбор фундамента

Для возведения несущих конструкций любой постройки на подвижных грунтах могут рассматриваться следующие типы фундаментов:

• Организация дорогостоящего плитного основания будет эффективно для кирпичных или тяжелых деревянных конструкций, занимающих значительные площади. Преимушественно бывает правильной квадратной или прямоугольной формы, но в случае необходимости проектируются и сложные фигуры периметра;

Универсальный плитный фундамент Источник

• Свайный – винтовой или железобетонный. Здесь тоже надо точно знать глубину промерзання грунта, чтобы завести сваи ниже этой отметки. Эффективен для возведения небольших зданий на заболоченных и водянистых участках. На поверхности свай сооружают специальный арматурный каркас, который заливается композитным строительным раствором чуть ниже уровня почвы.
• Столбчатый. Используется только для легких и сверхлегких хозяйственныхз построек, имеет незначительную глубину заложения и в качестве основания для жилого дома не рассматривается.
• Бетонный ленточный фундамент, заглубленный ниже уровня промерзання почвы.
• Менее затратный и востребованный мелкозаглубленный или незаглубленный ленточный фундамент на пучинистых грунтах. Применять его надо очень обдуманно, предварительно рассчитав все загрузки, чтобы исключить воздействие сил пучения.

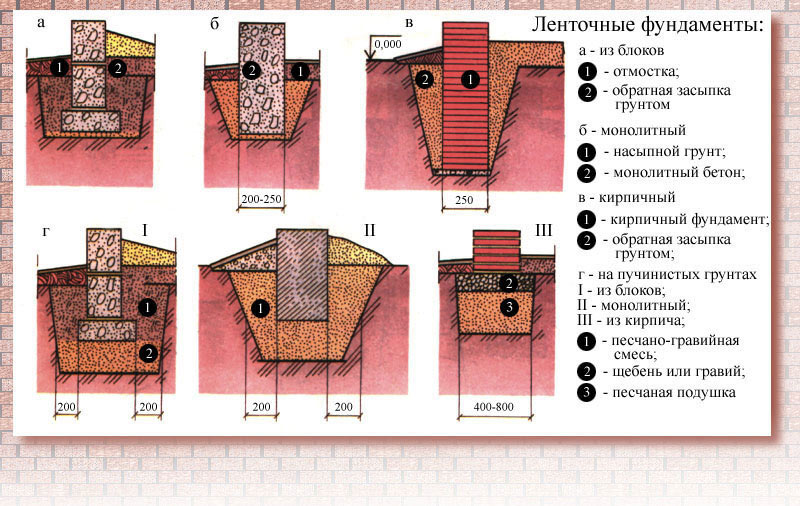

Ленточный фундамент наиболее привычный для многих вариант, который «приживается» на многих видах грунта Источник Тип выбираемого цоколя будет зависеть от размеров и формы постройки, арсенала применяемого оборудования, а также материальных возможностей заказчика.

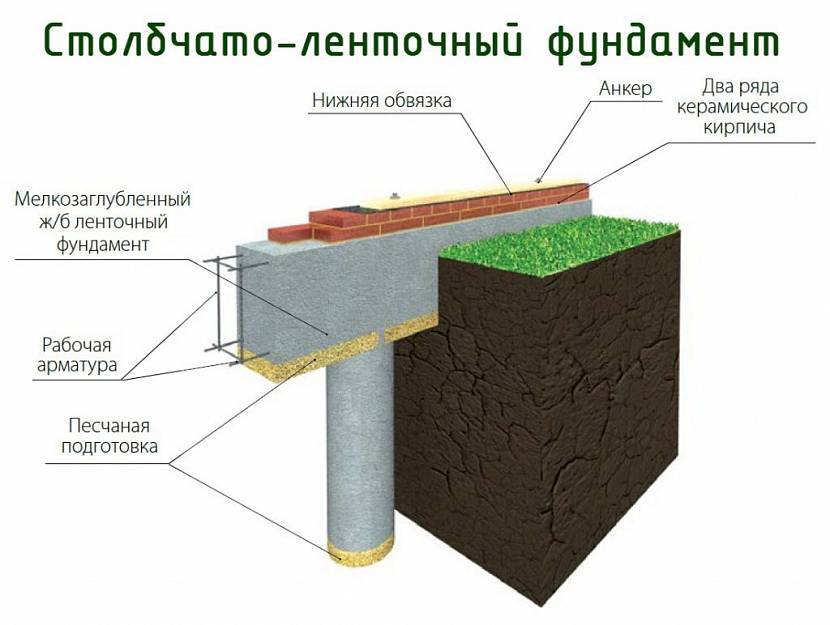

Современные технологии ТИСЕ предполагают применение опорно-столбчатых элементов, соединеных ростверком. Для организации такого строительства не задействуется спецтехника и электричество, есть возможность скрыть коммуникации и минимизировать уклон стройплощадки. Подобный прием актуален для каркасного, каменного или кирпичного строительства.

Противостоять промерзаниям могут и плитные железобетонные несущие конструкции, которые эффективны для обустройства невысокого цоколя и применимы в случае простой конструкции зданий.

Использование ленточного фундамента предполагает обустройство строительной армирующей ленты по периметру строения и в области возведения несущих стен. Такие разработки менее затратны, однако, превосходят по надежности вышеперечисленные варианты.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования и ремонта фундамента. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Виды фундаментов на пучинистых грунтах

В основе надежности фундамента малых и средних зданий в условиях пучинистых грунтов лежит их способность сохранять устойчивость под влиянием касательных сил пучения.

Если крупные массивные здания, построенные с заложением фундамента на глубине ниже сезонного промерзания грунта, противодействуют касательным силам своей массой, то, чтобы эти силы не разрушили здание небольшой величины и массы, применяют следующие типы фундаментов:

• Ленточный фундамент с заложением ниже глубины промерзания. В таком случае на подошву силы пучения действовать не будут, а для нейтрализации касательных сил трения, воздействующих на боковую поверхность фундамента, проводят ряд мероприятий, о которых – ниже.
• Мелкозаглубленный ленточный фундамент или монолитная плита – так называемые, плавающие фундаменты.
• Столбчатый фундамент.
• Свайный фундамент.

ГДЕ И КОГДА МОЖНО СТРОИТЬ МЗЛФ

ПУЧИНИСТОСТЬ ГРУНТОВ. Чем меньше риски подвижек грунтов, особенно неравномерных, тем лучше для целостности МЗЛФ. Поэтому такой фундамент лучше всего строить на непучинистых, мало- и среднепучинистых грунтах (скальный грунт, слежавшаяся плотная глина, полутвёрдые и среднепластичные глины, пески) либо на плотных пучинистых грунтах (мягкопластичные глины) с низким уровнем грунтовых вод (УГВ) и малым риском их обводнения от паводков, задержки осадков. Не стоит строить его на влажных пучинистых грунтах (глины), на неравномерных по составу грунтах, на грунтах с высокой сжимаемостью (органических типа торфяников), при неоднородных по составу грунтах (вклинивания разных грунтов), при риске увлажнения, особенно неравномерного.

НЕСУЩАЯ СПОСОБНОСТЬ ГРУНТОВ. МЗЛФ предпочтительно строить на твёрдом или плотном слежавшемся грунте. Допустимо строительство на мягком или сыпучем грунте, но в этом случае ленточный фундамент устраивают поверх монолитной железобетонной подушки. Нельзя строить фундаменты этого типа на пористых сжимаемых грунтах, таких как илистые или торфяные.

ОДНОРОДНОСТЬ ГРУНТА. МЗЛФ больше всего страдает от неравномерных подвижек грунтов. Если под будущим домом несколько видов грунтов с разными характеристикам при замерзании или увлажнении, то лучше выбрать другой тип фундамента.

ХИМИЧЕСКИЙ СОСТАВ ГРУНТОВ. Бетон может разрушаться так же, как и железо. Ему могут вредить как кислые почвы (чернозём, торф), так и щелочные (гипсосодержащие). Лучший способ защиты бетона в агрессивных грунтах – полная его гидроизоляция.

УРОВЕНЬ ГРУНТОВЫХ ВОД. Чем больше воды в грунте, тем сильнее он расширяется при замерзании. Поэтому МЗЛФ – фундамент для мест, где грунтовые воды залегают глубоко, как минимум на 1 м (для глины) глубже зоны промерзания зимой.

РЕЛЬЕФ МЕСТНОСТИ. Дом на МЗЛФ не стоит ставить ближе 12 м к сильному уклону рельефа или ближе 1/3 высоты уклона. Под горой дом не должен быть ближе к уклону, чем на 1/2 высоты уклона, либо не ближе 4,5 м к нему. На уклонах основание МЗЛФ должно быть в горизонте, либо его делают ступенчатым.

БЛИЗОСТЬ К КРУПНЫМ ЛИСТВЕННЫМ ДЕРЕВЬЯМ строители обычно не принимают в расчёт. Крупное дерево не должно находиться близко к фундаменту – расстояние должно быть больше высоты дерева, а роща – не ближе полутора значений высоты деревьев. При строительстве на пластичных глинистых грунтах близость к деревьям может сыграть злую шутку: летом лиственные деревья интенсивно удаляют влагу из почвы, и глины могут уменьшаться в объёме. Если же дерево погибает или его спиливают после строительства, насыщенность глин влагой увеличивается, что приводит к увеличению объёма грунта.

СЕЙСМИЧЕСКАЯ ОПАСНОСТЬ. В зонах с землетрясениями силой до 7 баллов можно строить обычные монолитные железобетонные мелкозаглублённые фундаменты.

Мелкозаглубленный ленточный фундамент: на песчаном, пучинистом и глинистом грунте

Ленточный фундамент – универсальный тип основания, который подходит для различных грунтов и построек разных конфигураций. В силу своей недороговизны и оптимальных сроков по устройству, ленточный фундамент используются как в гражданском строительстве (жилые дома), так и в коммерческом. Известно, что заложение фундаментной основы составляет почти половину расходов на возведение, а по времени является одним из самых затяжных мероприятий в стройке, с основаниями ленточного типа всех этих нюансов легко избежать.

В данной статье рассмотрим варианты устройства ленточного фундамента на участках с различными характеристиками грунта, а также расскажем об особенностях монолитных работ, проводимых на глинистом, песчаном, пучинистом и др. грунтах.

Ленточный фундамент на песчаном грунте

Прежде чем приступить к работам, следует изучить особенности грунта на участке, который подлежит к застройке. Песок в качестве почвы может иметь различные размеры частиц, от чего принято его разделять на: крупнозернистый и мелкозернистый (пыль).

Песок с крупными частицами – отличный вариант для возведения любого типа основания. Он отводит воду, не подвержен пучению, устойчив к сезонным подвижкам. Мелкозернистый песок, наоборот, впитывает и удерживает воду в себе, образуя грязь, которая при замерзании увеличивается в объеме. Это говорит о высоком уровне морозного пучения, что при неграмотном устройстве фундамента может создавать в будущем проблемы.

Возведение фундаментов ленточного типа на крупнозернистом песке в большинстве случаев не является столь сложным мероприятием, особенно если уровень грунтовых вод глубже 2 м.

Почва с пылеватыми песками считается сложным типом грунта для строительства, с расположением грунтовых вод вблизи поверхности эта проблема усугубляется. При возведении фундамента на такой почве перед строителями стоит задача снизить воздействие сил морозного поучения на основание:

• увеличить площадь подошвы фундамента;
• произвести рулонную гидроизоляцию стенок фундамента;
• утеплить ленточное основание.

Все эти меры являются отличным способом борьбы с морозным пучением на песчаном грунте.

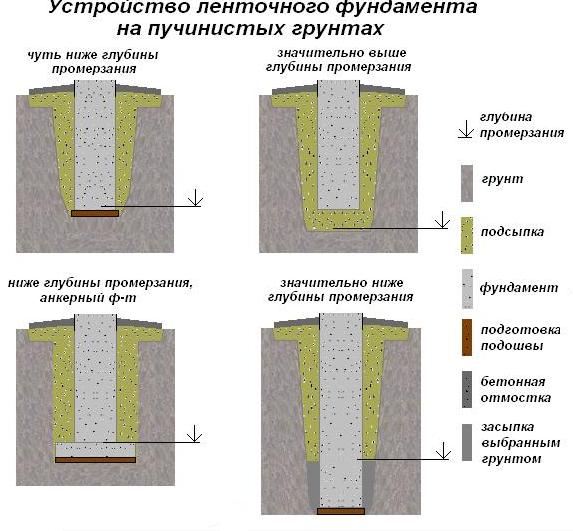

Ленточный фундамент на пучинистых грунтах

На пучинистых грунтах особо актуален мелкозаглубленный ленточный фундамент. Он подготавливается с учетом сезонных колебаний почвы – промерзание, усадка, расширение.

Всем видам пучинистых грунтов характерно морозное вспучивание, которое возникает из-за повышенного содержания влаги. К таким грунтам относят:

• мелкопесчаные;
• глинистые;
• суглинистые;
• пылеватые.

Пучение представляет собой увеличение объемов почвы в момент сильных заморозков. Как только температура поднимается до плюсовой отметки, почва «оттаивает», меняя свои параметры. Такие подвижки опасны и напрямую влияют на устойчивость, и срок эксплуатации всего сооружения.

Неправильно подобранный тип основания может привести к перекосу строения либо к проседанию в отдельных местах, а поэтому учитывать особенности пучинистых грунтов необходимо еще на стадии проектирования.

Мероприятия для преодоления негативного воздействия данного типа грунта:

1. Замена грунта под основанием постройки, например, на крупнозернистый песок.
2. Выбор в пользу ленточного фундамента на пучинистых грунтах.
3. Оборудование дренажной системы и отвод воды от здания.

Ленточный фундамент на глине

Глина – своеобразный тип почвы, который часто относят к «сложным». В первую очередь это связано с изменением прочностных характеристик. В сухом виде глина легко ломается и крошится, при намокании становится пластичной и «податливой». Если пренебрегать данными особенностями глинистой почвы, в дальнейшем во время эксплуатации владелец здания может столкнуться с просадкой, трещинами в фундаменте, вспучиванием и т.д. Все это может произойти, если неправильно рассчитать глубину заложения либо неправильно выбрать тип устройства фундамента.

Мелкозаглубленный ленточный фундамент на глине – отличное решение в случае необходимости возвести небольшое легкое сооружение. Впрочем, если были правильно произведены расчеты и проведено армирование, такое основание способно выдерживать даже значительные нагрузки от конструкции.

Ленточный фундамент на глинистой почве требует устройства специальной «подушки» из сыпучих материалов – песка, щебня, гравия. Это позволит строению противостоять движениям грунта и не смещаться, а, следовательно, и избежать деформаций, растрескиваний и других механических повреждений. Если не делать такой подушки, то уже через короткий период времени вы заметите, что ваше строение начинает «коситься», а прочностные характеристики фундаментного основания ухудшатся в разы.

Ленточный фундамент на участке с уклоном

Ленточные фундаменты действительно универсальны: их можно возводить не только не различных типах почвы, но и на участках с неравномерным рельефом. Найти идеально ровный участок для застройки практически невозможно, поэтому условно ровными признаются те, где угол наклона не превышает 3%.

Перепад высот – не повод отказываться от недорого, но надежного фундамента. В данном случае уместным будет устройство ленточного ступенчатого фундамента, который готова реализовать наша строительная компания Эвриал.

Чтобы сложный рельеф не стал причиной повреждения фундамента, следует продумать прочную опалубку «ступеней», просчитать углы наклона котлованных откосов. Ленточный фундамент на участке с уклоном может быть заложен частично глубоко, и при его создании нужно обязательно предусмотреть дренажную систему.

Какова цена монолитного МЗЛФ для дома?

Застройщики, предпочитающие доверять специалистам, уделяют особое внимание расценкам на проведение фундаментных работ. Здесь важно учитывать, что уважающая себя строительная фирма не будет оглашать стоимость своих услуг по телефону только исходя из заявленных вами размеров дома. Смету заказа специалист составит после изучения участка и проекта. Обычно расходы на закладку основания включают несколько статей:

• Стоимость материалов.
• Подготовка и планировка участка.
• Земляные работы по рытью канавы.
• Установка опалубки и изготовление армирующего каркаса.
• Заливка бетонного раствора.

Средняя стоимость ленточного основания мелкого заглубления составляет от 2 600 до 3 000 рублей за погонный метр. Это несколько дороже, чем свайный фундамент, но несмотря на это большинство выбирает ленту. Чтобы быстро определиться в ценах в зависимости от периметра постройки без учета простенков достаточно воспользоваться таблицей.

Приведенные цифры довольно приблизительны, потому что в окончательных расчетах учитываются ширина и высота ленты. Большинство строительных компаний включают в смету все расходы по доставке материалов на участок.

Ленточный мелкозалубленый фундамент

В пользу данного варианта выступает то, что, не смотря на небольшую глубину заложения, при устройстве такого фундамента вполне возможно устройство подвального помещения.

По технологии различают сборный и монолитный ленточный фундамент.

Сборный

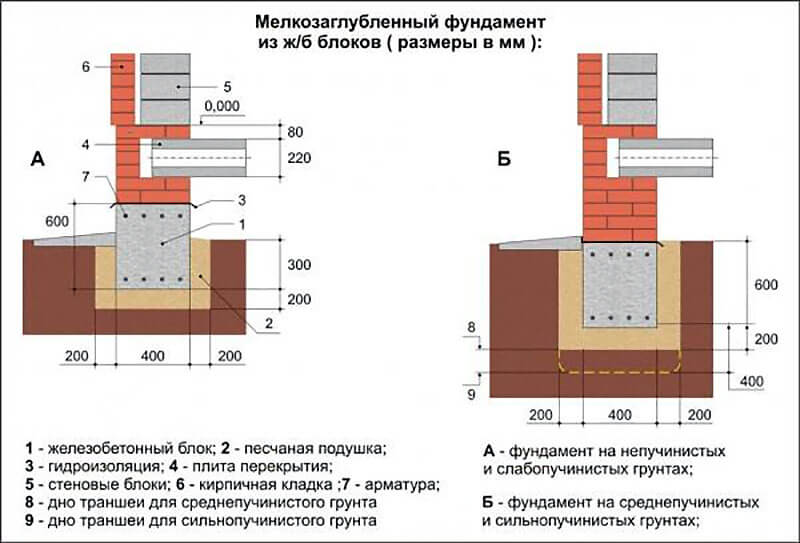

Сборный будет состоять из готовых бетонных блоков, объединенных стяжкой. Этот фундамент хотя и монтируется несколько быстрее, однако уступает по прочности и срокам службы.

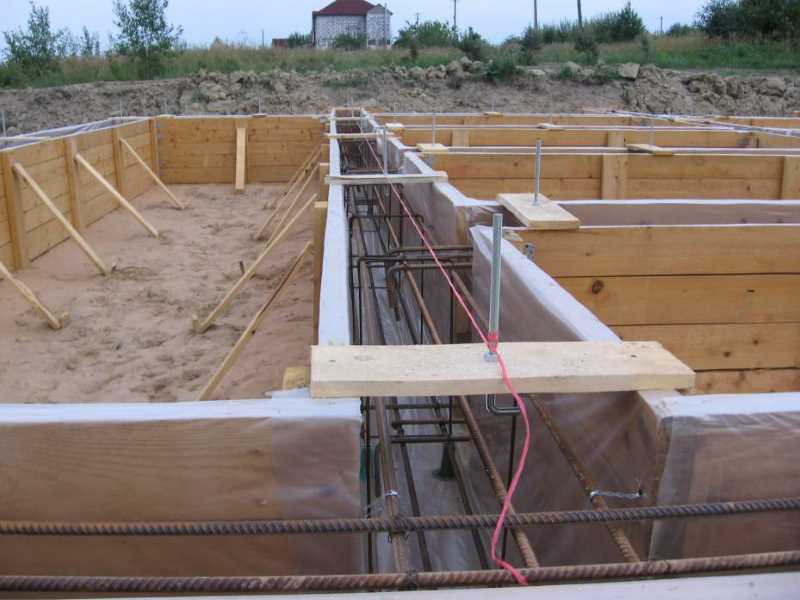

Монолитный

Монолитный изготавливается прямо на месте, раствор заливается в подготовленную опалубку. Он прочнее, прослужит дольше, однако и труда потребуется затратить на его возведение своими руками значительно больше.

Очень хорошо показывает себя данный тип фундамента при строительстве каркасных домов.

Особенности материалов

Мелкозаглубленный фундамент может быть выполнен с использованием определенных строительных материалов.

Самым распространенным является ленточный фундамент из железобетона (бетонная смесь + арматура). Также при возведении могут использоваться

• бутобетон (бутовый камень), подходит для легких песчаных почв или
• кирпич, для почв с минимумом грунтовых вод.

Мелкозаглубленный фундамент на пучинистом грунте

Пучинистость грунта вовсе не является противопоказанием для возведения мелкозаглубленного фундамента. Основание дома в данном случае закладывается на достаточно небольшую глубину, поэтому и силы морозного пучения воздействуют на такой фундамент минимально.

Также мало подвержен данный тип и воздействию грунтовых вод.

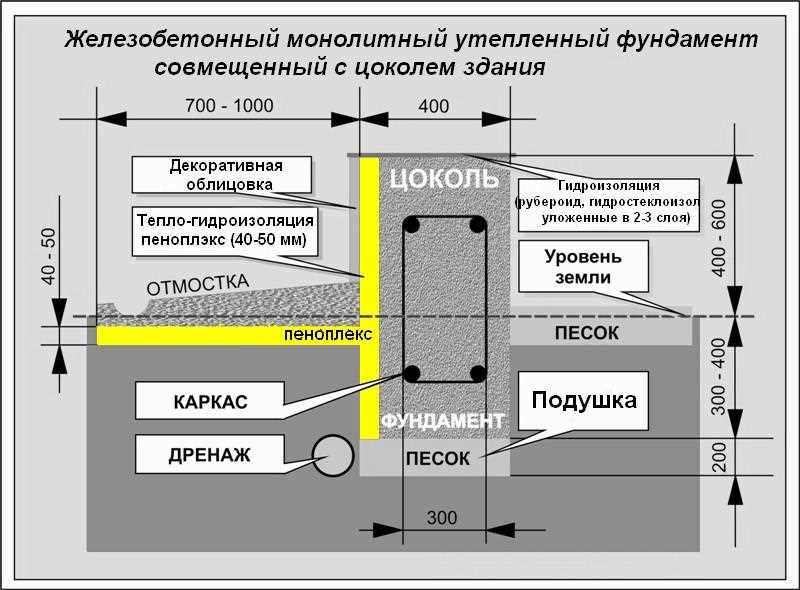

Утепление мелкозаглубленного фундамента

Грамотное утепление позволяет защитить конструкцию от промерзания, а значит и от разрешения. Довольно удобным, эффективным и экономически выгодным является использование для утепления пенополистирола (по-простому — пенопласта).

Хорошее утепление позволит продлить срок службы фундамента и уменьшит расходы на отопление.

Хотя данный вид фундамента сложно назвать малозатратным, однако он подкупает своими показателям прочности и надежности.

Песчаная подготовка (подушка) под фундамент

Для того чтобы качественно и правильно построить любое сооружение своими руками, нужно сделать прочную основу под него, то есть фундамент. Песчано гравийная подушка под фундамент важная основополагающая всего процесса строительства, а именно одна из основных частей всего сооружения.

Подсыпка из песка под ленточное основание

При создании основания на почве, очень большую роль играет подготовка песчаной подушки для фундаментного основания дома. Именно она создает ровную и стабильную площадку основания для строительства, тем самым исключая в дальнейшем большую усадку или перекос готового дома.

Общие сведения

Подготовка участка нужна обязательно. Устройство песчаной подушки для дома востребовано на тех грунтах, которые подвержены вспучиванию в зимний период. Такие почвы имеют свойство напитываться влагой и набухать весной когда происходит ускоренное таяние снега или в дождливый сезон, за который может выпасть большое количество же при отсутствии осадков их толщина оседает.

Песок под фундамент служит отсекающим промежутком между грунтом и фундаментом дома, какой при этом защищает его от чрезмерного скопления влаги в основании (при этом портится армирование), а также его толщина лучше смягчает деформационное усилие почвы под зданием.

Правильно сделанный расчет и грамотно сооруженная подсыпка по всем правилам и нормам нужна для того чтобы обеспечить вашему зданию прочную устойчивость и уберечь его от разрушения.

к оглавлению ↑

Зачем нужна песчаная подушка?

Фундамент на песчаной подушке для дома особенно необходим на торфяных, илистых и глинистых грунтах. Все эти почвы подвержены пучению при отрицательных температурах.

Песчаная подушка для ленточного фундамента

Во-первых при промерзании они изменяют свою однородность. Вследствие чего основание для дома без песчано подушки становится неравномерно нагружено. При этом создаются напряжения в несущих конструкциях всего блока здания.

Монолитная стена может треснуть, в ней обязательно деформируется армирование, а оконные конструкции и дверные проемы могут искривиться под действием этих усилий.

Однако, если на этапе проектирования был сделан грамотный расчет и была заложена правильная толщина основания, а также был правильно подобран песок для фундамента, то именно он лучше всего примет на себя все напряжения и усилия, которые создаст вспученный грунт под готовым основанием вашего дома.

В результате сооружение не потеряет своей равномерности и прочности.

Во-вторых правильная песчаная подушка под фундамент существенно продлевает срок службы готового здания уберегая его фундамент и армирование от грунтовой влаги. Ведь излишняя влага отрицательно и разрушительно действует на арматурный каркас, а также на поверхностные слои бетона.

Вода с трудом поднимается вверх по плотно утрамбованному слою песка, а также уложенный поверх него слой гидроизоляционной защиты убережет бетон от излишнего впитывания влаги в себя.

Если подготовка и расчет выявили, что уровень грунтовых вод слишком высок, тогда рекомендуется строить столбчатый или свайный фундамент. Тогда как бетонная подушка под фундамент в этом случае не применяется.

к оглавлению ↑

Из чего можно сделать основание?

Любая песчаная подушка делается из крупнозернистого песка. Лучшим вариантом будет использование гравелистого песка с включениями крупных фракций или подготовка речного песка средней фракции.

Песчаная подушка для свай

Эти виды наполнения песчаной подушки успешно справляются с излишней влагой и нежелательным процессом излишней усадки сооружения.

Также для обустройства песчаной подушки и придания ей улучшенных компенсационных и дренажных свойств, подготовка и расчет предусматривают применение гравийно-песчаной смеси. Она лучше всех устойчива к процессу сжатия.

Для того чтобы при сезонном повышении грунтовых вод песчаная прослойка не разрушалась, армирование не корродировало, а монолит фундамента не напитывался влагой, между ними нужна укладка слоя гидроизоляции.

Следует отметить, что иногда дилетанты используют глину для засыпки подушки под фундамент. Мнение о том, что глина имеет водоотталкивающие свойства, а также способна лучше спасать плитный фундамент блока от излишней влаги ошибочно.

Дело в том, что глина хорошо впитывает воду и накапливает ее в себе, в то время как песчаная засыпка действует как дренаж, пропуская ее через себя. Вследствие чего, глина при отрицательных температурах вспучивается, что приводит к нестабильности фундамента, какой соответственно теряет качество и прочность, армирование и монолитная плита получается с небольшим сроком службы.

Фундамент — плита, плитный фундамент

Фундамент в виде монолитной железобетонной плиты под всей площадью дома

— еще один вариант мелко заглубленного фундамента.

Большая площадь опоры позволяет значительно уменьшить удельные нагрузки на грунт. Усиленное армирование и большой расход бетона делают плитный фундамент самым дорогим в частном домостроении.

Фундамент — плиту для частного дома, из-за его высокой стоимости, целесообразно применять при слабой несущей способности грунта на участке.

Плитный фундамент, так же, как другие типы фундаментов, для защиты от морозного пучения грунта может быть выполнен с устройством теплоизоляции или без неё.

Следует различать

плитный фундамент и мелко заглубленный монолитный ленточный фундамент с подвесными полами по грунту.

В последнем случае заливают монолитный железобетонный ленточный фундамент и монолитную железобетонную плиту пола по грунту.

В этом варианте монолитная железобетонная плита пола не участвует в передаче нагрузки от веса здания на грунт

, а исполняет роль плиты перекрытия и должна рассчитываться на нормативную нагрузку перекрытий, иметь соответствующую прочность и армирование.

Грунт фактически здесь используется только как временная опалубка при устройстве железобетонной плиты перекрытия. Такую конструкцию часто называют «подвесной пол по грунту».

Ленточный фундамент с монолитной плитой подвесного пола часто ошибочно считают плитным фундаментом с ребрами жесткости

. Конструкции действительно похожи, но есть существенная разница в деталях — армировании, размерах.

Во всех случаях при устройстве фундаментов необходимо предусматривать водозащитные мероприятия, направленные на снижение деформаций пучения грунта — обеспечивающие уменьшение влажности грунта, понижение уровня подземных вод, отвод поверхностных вод от дома

посредством устройства вертикальной планировки,дренажных сооружений, водосборных канав, лотков, траншей и т.п.

Мало заглубленные фундаменты следует с осторожностью применять для домов на крутых склонах и откосах.

Для мало заглублённых фундаментов довольно велика опасность сдвига (соскальзывания) из-за практически полностью отсутствующего защемления в грунте.

Как видим, выбор принципиальной конструкции и расчет фундамента сложная и ответственная задача. Итоговые результаты прежде всего зависят от достоверной оценки грунтов в основании здания, которые без изысканий получить достаточно сложно. Цена ошибки может быть очень выбор фундамента можно рекомендовать для вспомогательных, хозяйственных построек и небольших садовых домиков.

Проектирование фундамента для строительства дома разумнее заказать специалистам.

Дополнительную информацию по устройству и применению малозаглубленных фундаментов можно получить из книги одного из авторов СНиПов В.С. Сажина «Не зарывайте фундаменты вглубь». Скачать книги в формате djvu 389 кбайт.

ив формате PDF 4150 кбайт (перейти по ссылке и выбрать в меню слева вверху «Файл» > «Загрузить»).

Выбери тип фундамента для своего дома —

Какой фундамент выбрали Вы? Голосуйте! Узнайте, что выбрали другие.

Смотреть!

— все опросы

Следующая статья:

Расчет нагрузки, площади подошвы и толщины песчаной подушки фундамента мелкого заложения

Предыдущая статья:

Морозное пучение грунта

Еще статьи на эту тему

• Строить дом в один этаж или в два?
• Открытая кухня студия, совмещенная с гостиной и столовой
• Стены несущие, самонесущие и не несущие — какая разница!?
• Как уменьшить большой расход газа котлом на отопление дома
• Мембранный расширительный бак для отопления
• Бетонный пол по грунту в каменном частном доме
• Какую площадь помещений выбрать для строительства дома
• Обшивка, облицовка стен цокольным сайдингом

Варианты фундаментов для пучинистого грунта.

При проведении строительства на пучинистых грунтах можно использовать не каждый тип фундамента. Самое оптимальное решение – использовать незаглубленный либо мелкозаглубленный фундамент, отлично противостоящий пучению грунта во время морозных месяцев.

Среди подобных мелкозаглубленных фундаментов на пучинистых грунтах особенно популярен ленточный, который обеспечивает необходимую надежность и долговечность, а его сооружение отличается предельной простотой, стоимость не столь высока.

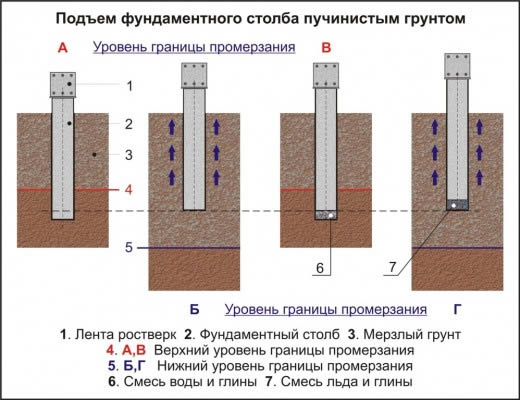

Столбчатый фундамент на пучинистых грунтах применяется в том случае, когда опоры можно установить ниже точки промерзания.

Это позволяет сэкономить финансовые средства на сооружение основания, сохранив высокую надежность.

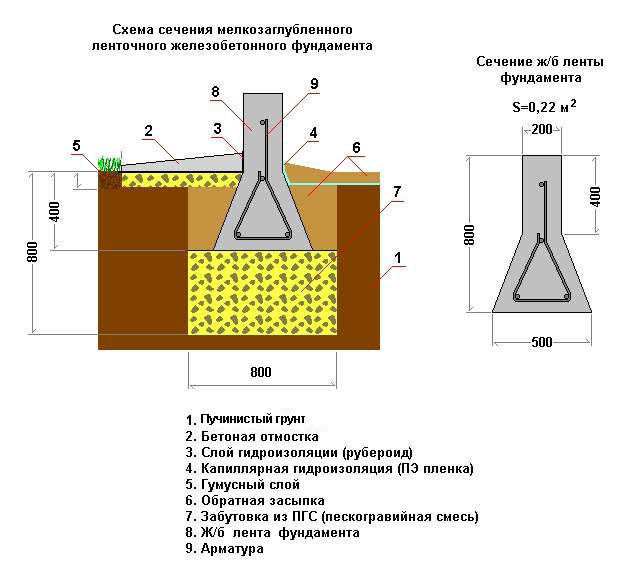

Схема мелкозаглубленного фундамента на пучинистых грунтах.

Такой фундамент ставится в том случае, если на участке есть суглинок, почвы с близким залеганием влаги, сырые и заболоченные участки.

Для устройства фундамента на пучинистых грунтах в данном случае применяются металлические трубы с цементно-песчаных защитным составом, железобетонные опоры, асбоцементные трубы, внутрь которых заливается бетонная смесь.

Для строительства на пучинистых грунтах может применяться и свайный вариант основания, который, однако, не столь популярен. Дело в том, что для его сооружения необходимо использование специальной строительной техники, а это лишние финансовые расходы. Применяется такой вариант только при глубине промерзания грунта от полутора метров.

Для изготовления конструкции на пучинистых грунтах из свай используются такие материалы, как бетон, железобетон, дерево, которые успешно противостоят пучению. Среди видов, которые могут быть использованы, рекомендуются винтовые, набивные, железобетонные простые и набивные сваи. Обязательным условием при проведении работ по устройству основания такого типа на пучинистых грунтах является наличие отличной дренажной системы.

Ленточный мелкозаглубленный фундамент.

Ленточный незаглубленный фундамент для пучинистого грунта представляет собой монолитную бетонную ленту с армированием в виде пояса из металлических прутьев. Чтобы правильно поставить подобное основание дома на пучинистых грунтах, необходимо выполнение нескольких несложных условий.

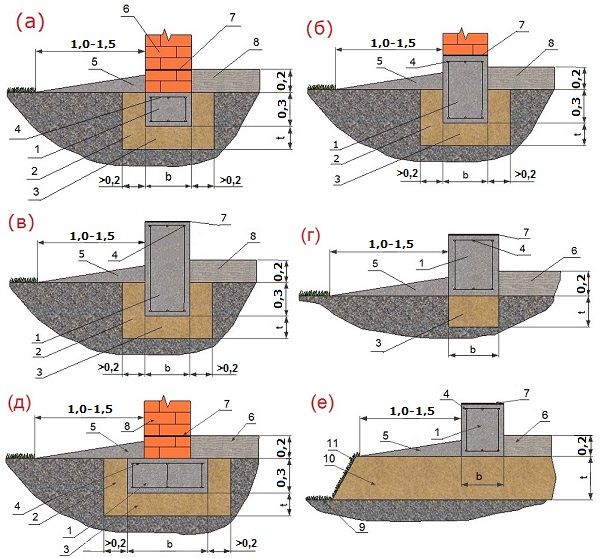

Схема ленточного мелкозаглубленного фундамента.

Начальный этап мало отличается от сооружения самого обычного фундамента. Следует вырыть котлован, глубина которого будет составлять от 70 до 50 см. После этого потребуется уложить на боковые откосы гидроизоляционный материал, в роли которого обычно выступает обычный толь либо полиэтиленовая пленка.

Далее котлован на пучинистых грунтах надо засыпать при помощи песка слоями, толщина каждого будет составлять 20-30 см. После насыпки каждый песчаный слой утрамбовывается. Далее ставится опалубка из обрезной деревянной доски. на песок укладывается прослойка в виде гидрозащиты, ставятся армировочные металлические прутья, диаметр которых составляет 12 см. Такая армировка будет иметь два отдельных пояса, в каждом из которых будут идти по пять прутьев и перемычки.

На последнем этапе мелкозаглубленный фундамент заливается при помощи бетонной смеси. Верхний слой армировки укладывается непосредственно на сырую смесь (это особенность, которую имеет незаглубленный фундамент для пучинистого грунта). При соединении элементов арматуры нельзя использовать сварочный аппарат – только вязальную проволоку, которая обеспечивает более высокую прочность и надежность.

Неравномерные усадки сооружений на пучинистых грунтах.

Строительство на пучинистых грунтах опасно тем, что в первый же зимний период возможны усадки и деформации фундамента. Среди часто встречающихся необходимо отметить:

Схема сечения мелкозаглубленного ленточного фундамента.

• выгиб/прогиб: происходит из-за неравномерной усадки. При этом самым опасным является выгиб, сказывающийся на состоянии кровли, растяжении зоны строения;
• сдвиг: возникает из-за проседания одной части здания и подъема другой. Самой опасной зоной является средняя, где стены фундамента и самого строения начинают давать трещины;
• крен: наблюдается из-за жесткости конструкции для зданий с относительно большой высотой, но для строительства которых применялся незаглубленный фундамент;
• перекос – следствие неравномерной усадки на отдельных небольших участках под зданием;
• горизонтальное смещение происходит у фундаментов, отдельные участки которых буквально выталкиваются, перемещаются во время пучения.

Почему на пучинистых грунтах происходят такие неравномерные усадки? Дело в том, что когда почва промерзает, то содержащаяся в ней влага замерзает, объем ее увеличивается, грунт начинает вспучиваться. Пласты почвы начинают подниматься, и если строительство было выполнено без учета таких особенностей, то конструкция начинает деформироваться, на ней появляются трещины. Как следствие, возникают следы разрушений и на стенах здания.

Чтобы снизить такие последствия, строительство на пучинистых грунтах рекомендуется вести из таких материалов, как пеноблоки, древесина, кирпич, бетон.

Расчет мелкозаглубленного ленточного фундамента

Расчет МЗЛФ, который возводится на низко- и непучинистых грунтах не представляет сложности. В ходе расчета определяются три основных параметра:

Глубина заложения

Определяется на основании СН «Основания и фундаменты». В документе указаны следующие минимальные значения глубины заложения подошвы фундамента:

• при промерзании грунта менее 2 м — 50 см;
• при промерзании грунта на глубину до 3 м — 75 см;
• при промерзании грунта более 3 м — 100 см.

Для большинства регионов средней полосы глубина заложения МЗЛФ будет составлять 50 см. Для легких строений, например каркасного сарая или маленького дачного домика этот параметр можно уменьшить до 30 см.

Как он устроен

Устройство МЗЛФ представляет собой бетонную (или сборную) ленту, опирающуюся на слой песчано-гравийной засыпки. Лента размещается в траншее таким образом,что примерно половина ее высоты находится над уровнем грунта, образуя цоколь.

Ширина траншеи выбирается с расчетом присутствия боковой засыпки из того же материала, что и подушка — песка или ПГС. Задачами этих слоев является дренирование траншеи, предотвращающее контакт влаги и бетона.

Помимо этого, на поверхность ленты наносится слой гидроизоляции и теплоизоляции, обеспечивающие сухость бетона и отсутствие конденсата.

Разновидности оснований для подвижной почвы

В процессе осуществления строительных работ на подвижных типах почвы могут быть использованы далеко не все разновидности фундаментов . Наилучшим вариантом в такой ситуации является мелкозаглубленный фундамент для дома. Он способен эффективно противостоять процессам пучения почвы, которые преобладают в холодное время года. Если смотреть на выбор фундаментных оснований мелкого заложения для подвижных типов грунта, то наибольшую популярность завоевал ленточный фундамент. Он обладает целым рядом преимуществ, среди которых основными являются следующие:

• ЛФ-основание способно обеспечить требуемую долговечность и надёжность конструкции;
• Возведение такого фундамента характеризуется лёгкостью и простотой;
• Относительно невысокая стоимость строительства.

Отметим также и другие разновидности фундаментов, которые могут использоваться на подвижном грунте. Сюда можно отнести свайное основание, но в настоящее время оно не пользуется особой популярностью. Объясняется это тем, что с целью его возведения может потребоваться применение специализированной техники, что влечёт за собой удорожание строительства в целом. Данный вариант может использоваться в тех случаях, когда уровень промерзания почвы находится на глубине не менее 1,5 метра.

В процессе производства опорно-свайных конструкций применяют различные материалы, противостоящие пучинистым процессам. Сюда можно отнести бетон, железобетонные элементы, а также древесину. Необходимо также в обязательном порядке обустроить надёжную дренажную систему.

Также используется и мелкозаглубленный столбчатый фундамент . Его применение актуально в тех случаях, когда опоры могут быть установлены ниже уровня промерзания почвы. Благодаря этому несколько снижаются финансовые затраты на обустройство фундамента. В то же время, отличная надёжность всё же имеет место.

Фундаментное основание столбчатого типа применяется при условии наличия суглинка, грунта с ближайшим залеганием подземных вод, а также в заболоченных участках. С целью обустройства основания такого типа на подвижных почвах чаще всего используются железобетонные опорные столбы и стальные трубы с песчано-цементным защищающим составом. Кроме того, могут использоваться также и трубы, выполненные из асбоцемента, их наполняют бетонным раствором.

Суть проблемы

Давайте вначале разберемся, из-за чего происходит пучение почвы, и какой грунт относится к категории пучинистых.

Наиболее подвержена процессу пучения та почва, в которой имеется большое количество закрытых пор – это глинистый грунт, суглинка и различные супеси. Обычно пучинистость грунта возникает в тех местах, где протекают подземные воды. Когда земля замерзает, она существенно увеличивается в объеме. Существует даже формула, по которой можно точно рассчитать величину пучения: E = (H – h) / h, где Е — это степень пучинистости, Н – высота почвы после пучения, а h – высота грунта до замерзания. Легко понять, что при замерзании 1 м такой земли, она вспучится на 1см.

Фундамент на пучинистой почве

Какую же угрозу таит в себе пучинистый грунт? При неравномерном вспучивании и оттаивании, почва неодинаково воздействует на фундамент, который вследствие этого давления может деформироваться и трескаться. Итогом данного процесса являются:

• трещины несущих стен дома;
• отслойка и отпадение различных декоративных покрытий;
• искривление, вплоть до полного разрушения, перекрытий.

Человек, знающий школьный курс физики, без труда поймет механизм воздействия пучинистого грунта. Если фундамент дома заложен сверху такого грунта, то при промерзании, почва поднимется и начнет выталкивать все, что находится вверху. Казалось бы, можно заложить фундамент ниже уровня промерзания. Но это также не решит проблему, так как грунт не только поднимается вверх, но и растет в ширину, что может привести к непоправимому искривлению каркаса фундамента. Конечно, если в нем мало вертикальных площадей и величина дома солидна, то вряд ли вы что-то заметите. Но если дом невелик, и при его строительстве применялась технология каркасной постройки и т.д., тогда пучинистость может привести к неотвратимым результатам.

Достоинства и недостатки

К достоинствам МЗЛФ относят:

• Малый объем земляных работ.
• Значительно сокращается расход строительных материалов.
• Появляется возможность самостоятельного строительства.
• Финансовые затраты намного ниже, чем при строительстве обычного основания.

К недостаткам принято относить:

• Уменьшение несущей способности ленты.
• Запрет на строительство массивных и тяжелых построек. МЗЛФ предназначен только для малоэтажных и относительно легких домов.
• Существует необходимость тщательного обследования участка.

ОБРАТИТЕ ВНИМАНИЕ!

Учитывая существующие ограничения, МЗЛФ широко распространен среди частных застройщиков (ИЖС) и высоко оценивается ими за экономичность и возможность строить своими руками.

Особенности конструкции мелкозаглубленного фундамента

Мелкозаглубленный монолитно-ленточный фундамент возводится на ровной поверхности. При строительстве дома на склоне придется комбинировать МЗЛФ со свайным фундаментом, при помощи опор выравнивая перепад высот. По прочности и устойчивости к деформациям конструкция должна соответствовать СНиП

В разрезе фундамент мелкого заложения выглядит следующим образом:

Особенности МЗЛФ, которые необходимо учитывать при расчете и строительстве:

1. Глубина заложения подошвы основания зависит от глубины промерзания грунта.
2. Обязательно устройство подушка из сухих сыпучих материалов: смеси песка крупной фракции и гравия.
3. При высоком уровне подземных вод под фундаментом и вокруг него выполняется дренаж.
4. Основание, на которое устанавливается монолитная лента, максимально уплотняется.
5. Обязательно обустройство отмостки для отвода дождевой воды и снега.

Учитывая эти особенности можно сделать вывод, что подушка-подсыпка и отмостка являются неотъемлемой частью мелкозаглубленного основания. Требования к отмостке указаны в СНиП –83.

Монтаж МЗЛФ: пошаговая инструкция от А до Я

Подготовительные работы и разметка

Устройство мелкозаглубленного основания начинается с подготовки участка, которая заключается в уборке мусора и корчевании пней. Верхний слой почвы с растительностью срезается. При необходимости производится выравнивание и подсыпка грунта с последующей утрамбовкой.

Разметка выполняется следующим образом: устанавливается периметр будущего фундамента, по углам забиваются колышки-маячки. Вдоль будущей монолитной ленты натягиваются веревки.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

Диагональ между углами должна составлять строго 45 градусов. Проверить ровность разметки можно при помощи рулетки и строительного уровня.

Какие грунты относятся к пучинистым

Перед проектированием и строительством фундамента необходимо выполнить геологические изыскания. Они помогут определить, какие слои почвы залегают на участке. Если нет возможности заказать профессиональное исследование, можно провести его самостоятельно отрывкой шурфов или ручным бурением. При определении типа почвы стоит руководствоваться описаниями в ГОСТ «Грунты. Классификация».

По этому нормативу грунт делят на 5 групп:

• чрезмерно пучинистый;
• сильнопучинистый;
• среднепучинистый;
• слабопучинистый;
• непучинистый (условно).

Для всех групп, кроме последнего варианта, нужно предусматривать мероприятия, чтобы защитить мелкозаглубленный ленточный фундамент на пучинистых грунтах. К условно не пучинистым почвам относят крупнообломочные типы, песок крупной и средней фракции. Эти материалы хорошо фильтруют влагу, благодаря чему она уходит в нижние слои. При этом уровень расположения грунтовых вод должен быть ниже глубины опирания фундаментов.

Пучинистые грунты плохо пропускают воду, поэтому осадки легко скапливаются в слое. К таким типам относится глина, суглинок, супесь. Также от пучения нужно избавляться при мелкопесчаных и пылеватых почвах. На последних строительство не рекомендуется, лучше выполнить полную замену грунта на крупный песок.
