Cвайно-ленточный фундамент своими руками

Основное назначение и виды свайного фундамента

Свайный фундамент применяется при возведении промышленных и жилых объектов, его можно использовать при постройке многоэтажных зданий даже на слабых грунтах. Такой фундамент позволяет значительно сократить процесс устройства подвальных помещений или полностью исключить данные строительные работы из расходной сметы. Основные причины для возведения свайного фундамента следующие:

• слабый верхний грунтовой слой. Подобные грунты могут содержать перегной, торфяную примесь, песок, глину. Наличие большого количества воды в почве делает ее плывуном. Такие природные условия создают необходимость переноса нагрузки сооружения на более плотные и глубинные грунты;

В каких случаях требуется свайно-ленточный фундамент

Нагрузка от здания равномерно распределяется по монолитному ростверку (ленте), представляющей собой классический ленточный мелкозаглубленный фундамент. Её меньшая часть передаётся на верхние слои грунта, а большая, на сваи, заглубленные ниже уровня промерзания, и опирающиеся на твёрдые грунты. Последние обеспечивают требуемую прочность конструкции во время сезонных подвижек грунтов.

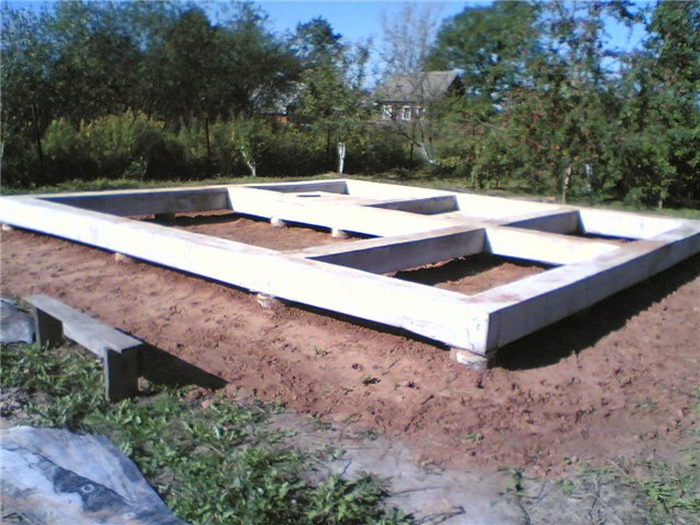

Основаниями для принятие решения о строительстве фундамента подобного типа являются:

• Слабые верхние слои грунта (со значительным содержанием торфяных примесей, перегноя, песка или глины). В случае наличия значительного количества подпочвенных вод подобное основание становится плывуном. Требуется перенос нагрузки на более прочные и плотные слои грунта, расположенные на большей глубине.
• Грунты на месте строительства имеют повышенную плотность. В этом случае использование комбинированного фундамента обеспечивает существенное снижение объёмов земляных работ и общую себестоимость их выполнения.
• Строительство на участках с существенным перепадом высоты.

Преимущества основания на сваях с лентой

Почему же мы рассматриваем такой вид основания, расхваливая его? На это есть свои причины. Многие застройщики полюбили такое основание за те преимущества, которые оно имеет. Давайте рассмотрим, чем же так хорош свайно-ленточный фундамент.

1. Невысокая стоимость. Для многих это основной фактор. Ведь себестоимость ленточного фундамента довольно высока, особенно если работы выполнять не самостоятельно. В отличие от ленточного фундамента, свайно-ленточный не имеет сплошною ленту, проходящую в грунте. Она есть только на поверхности, а опирается на бетонные сваи. Как результат, материала расходуется в разы меньше.
2. Если уж мы заговорили о материале, то отметим и низкие трудозатраты. Чтобы лента была полностью залита, требовалось проводить массовые земельные работы, рыть траншею, снимая большой слой грунта. Особенно тяжело было тогда, когда глубина превышает 1 м, а грунт имеет камни. Для такой работы требовалась посторонняя помощь друзей и родственников или специальной техники.
3. Монтаж выполняется гораздо быстрее. Масса времени тратилась именно на земельные работы. Ведь рыть траншею по всему периметру было довольно долго. Что касается свайно-ленточного фундамента, то остаточно вырыть скважину для установки сваи в землю.
4. Немаловажно и то, что устанавливать такой фундамент можно в местностях с любым рельефом. Согласитесь, что не всегда есть участки, поверхность которых идеально ровная. Для такого фундамента это не проблема.
5. Так как лента делается из железобетона, то это обеспечивает высокую прочность и долговечность конструкции. Она способна выдержать большие нагрузки.
6. Прекрасно справляется с пучинистыми грунтами. Даже сезонные движения почвы ему не страшны.

Как видите, данный фундамент соединил в себе прочность, долговечность и надежность ленточной конструкции, а также простоту, дешевизну и быстроту возведения свайного фундамента. Поэтому если вы сомневаетесь, какой тип фундамента выбрать, ленточный или свайный, то просто соедините их!

Если говорить о недостатках, то отметим только один – полноценный подвал под домом вы построить не сможете. Но, если вам он не нужен, то назвать это критической проблемой нельзя. Да и построить подвал вы можете рядом с домом.

Как закладывается ленточный фундамент

Обычно фундаменты такого типа закладываются в наклонных (от 3-5° от горизонта) грунтах и способны обеспечить устойчивость строения даже в сложных геофизических условиях.

Траншея отрывается под все несущие стены на глубину заложения, которая зависит от степени наклона поверхности грунта. Сваи при этом погружаются по периметру на расстоянии 2 метров друг от друга. На дно траншей засыпается подушка из песка, глубиной не менее 20 сантиметров.

Для этого применяют различные , которые будут зависеть от состояния грунтов на строительной площадке и времени года. Если строительство фундамента осуществляется зимой, работы при температуре, ниже -10 градусов производить нежелательно.

Наша компания может осуществлять погружение свай в мерзлые грунты по специальной технологии.

В грунты слабые, которые часто встречаются в Подмосковье, можно производить погружение свай способом вибрации, что значительно снижает себестоимость свайных работ.

Подготовительные работы

Ниже будут представлены рекомендации по возведению свайно-ленточного основания, обустроенного на слабопучинистой почве. Система при этом имеет мелкозаглубленную ленту, которая опирается на буронабивные сваи круглого вида.

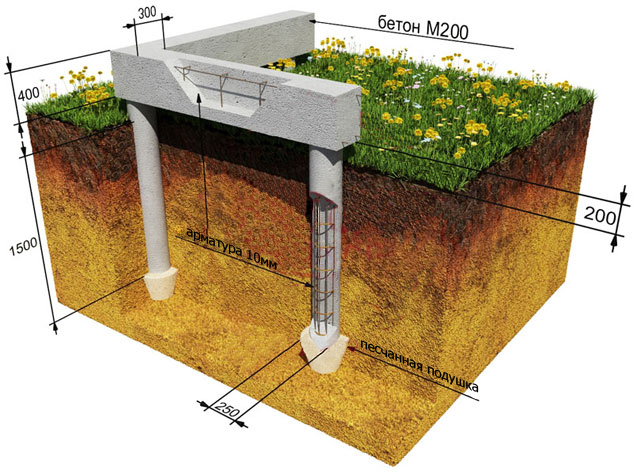

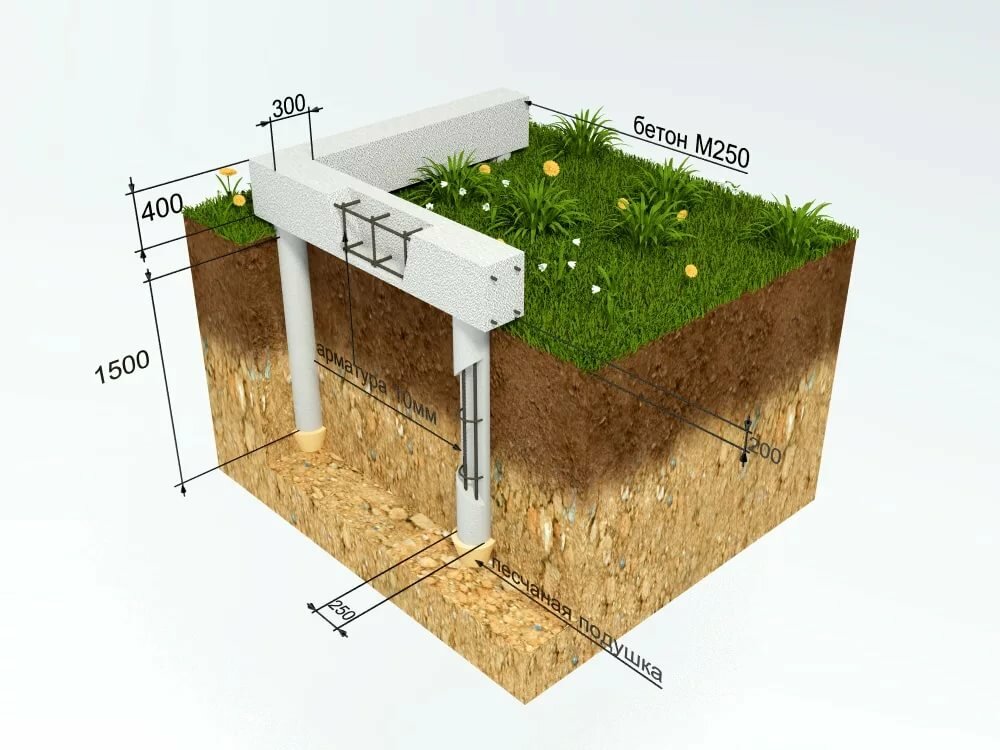

Схема устройства сваи.

Работы предстоит начать с выравнивания территории под место расположения фундамента, далее на выбранном участке следует осуществить работы по разбивке. При этом нужно использовать обноску и тросы, которые позволят разметить положение осей основания, ширину ленты и точки проведения бурения скважин для размещения свай.

На следующем этапе можно приступать к земляным работам, которые предполагают подготовку траншеи. Ее ширина должна быть равна соответствующему параметру ленты. Что касается глубины, то эта характеристика должна быть эквивалентна уровню заглубления ленты ниже отметки «0», к чему следует прибавить толщину песчаной или песчано-гравийной прослойки. В описываемом случае этот показатель будет равен 50 см, что можно разбить на равные друг другу толщины, одна из которых будет затрачена на ленту, а вторая — на подушку.

Свайно ленточный фундамент должен иметь такую траншею, чтобы ее ширина была строго равна ширине ленты, что верно для того случая, при котором на территории застройки довольно устойчивый грунт. Образованные траншеей стенки и станут при этом выступать в качестве опалубки для подземной части ленты. При неустойчивых породах ширина траншеи должна быть несколько больше соответствующих показателей ленты, так как будет нужно еще монтировать элементы опалубки на песчаную подложку.

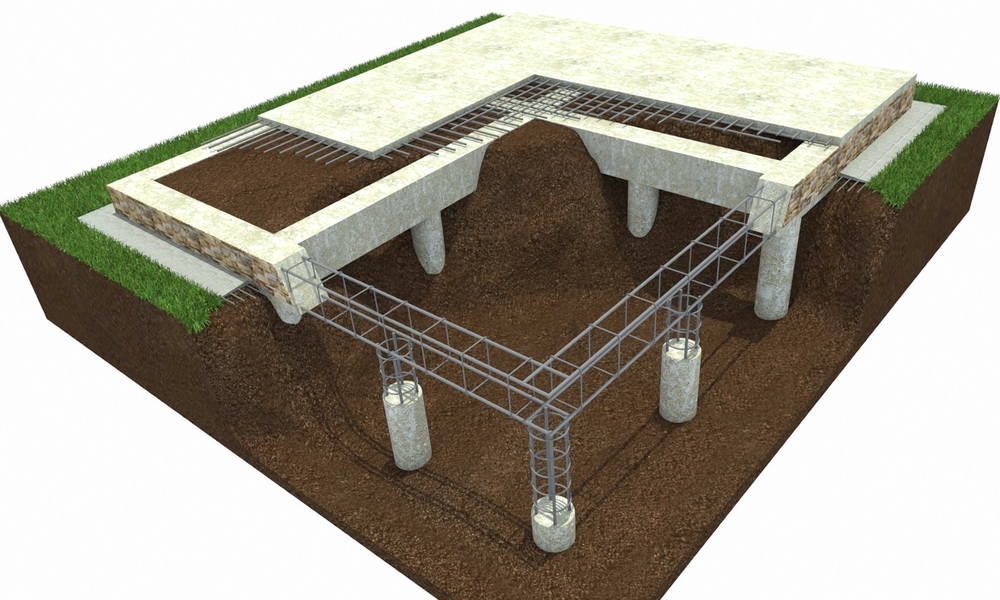

Схема монтажа ленточно-свайного фундамента.

По оси готовой ямы в отмеченных местах необходимо подготовить скважины, расположив их на более внушительной глубине по отношению к линии промерзания в определенной местности. Эта разница должна составить примерно 60 см, 30 см из которых — для песчаной подложки.

В зависимости от того какими габаритами станут обладать скважины, для подготовки ям можно использовать ручной или садовый бур. Расстояние между опорами должно быть равно 2 м или меньше, тогда как диаметр не должен оказаться меньше 1/3 ширины ленты.

Общие правила для любого фундамента

Выбираем точку отсчета. Первую сторону нашего фундамента нужно привязать к какому-нибудь объекту нашего участка.

Пример. Сделаем так, чтобы наш фундамент (дом) был параллелен  одной из сторон забора.  Следовательно, первую бечевку натягиваем равноудалено от этой стороны забора на нужное нам расстояние.

Построение прямого угла (90⁰). В качестве примера будем рассматривать прямоугольный фундамент, в котором все углы максимально близки к 90⁰.

Существует несколько способов как это сделать. Мы рассмотрим 2 основных.  ©

Способ 1. Правило золотого треугольника

Для построения прямого угла будем применять теорему Пифагора.

Формула

Чтобы не углубляться в геометрию попробуем описать проще.  Чтобы между двумя отрезками a и b сделать угол в 90⁰ нужно сложить длины этих отрезков и вывести корень из этой суммы. Получившиеся число будет являться длинной нашей диагонали соединяющей наши отрезки.  Очень просто расчет сделать с помощью калькулятора.

Обычно при разметке фундамента берут размеры сторон, чтобы при выведении из корня получалось целое число. Пример: 3х4х5; 6х8х10.

Если у вас есть рулетка, то в целом проблем не возникнет, если вы будете брать отрезки отличные от общеиспользуемых. Например: 3х3х4,24; 2х2х2,83; 4х6х7,21

Если измерения мы производили в метрах, то значения получаются очень даже понятными: 4м24см; 2м83см; 7м21см.

Калькулятор

Также стоит отметить, что измерения можно производить в любых системах измерения длины главное использовать известное нам соотношение сторон: 3х4х5 метра, 3х4х5 сантиметра и т.п. То есть, если даже у вас нет инструмента для измерения длины, то можно взять, например, рейку (длина рейки не имеет значения) и померить ей (3 рейки х 4 рейки х 5 реек).

Теперь давайте посмотрим как это применить на практике.

Как сделать разметку под свайно-ленточный фундамент

• Разметка под такой фундамент выполняется точно так же, как и под ленточный;
• По углам будущей постройки (выдерживая их прямоугольность) вбивают прутья;
• Далее между прутьями натягивают шнур. Таким образом, отмечают и внутренний и внешний контуры будущего фундамента;
• Затем определяют места расположения свай. В обязательном порядке их устанавливают по углам здания и под пересечениями стен внутри него.

Земляные работы

Устройство свайно-ленточного фундамента продолжают рытьем котлована под ленту. Его глубина зависит от особенностей данного конкретного грунта. На его дне в местах расположения свай бурят отверстия. Их глубина всегда превышает глубину промерзания грунтов в данном конкретном регионе примерно на полметра. Это позволяет возвести максимально надежный фундамент.

Гидроизоляция и армирование свай

Важно: В любом случае стенки гидроизоляционной трубы должны немного возвышаться над дном траншеи. Высота выступа зависит при этом от толщины песчаной подушки, которая в последующем будет уложена в яме под ленту. Только при соблюдении этого условия получится надежно защищенный от воды свайно-ленточный фундамент своими руками.

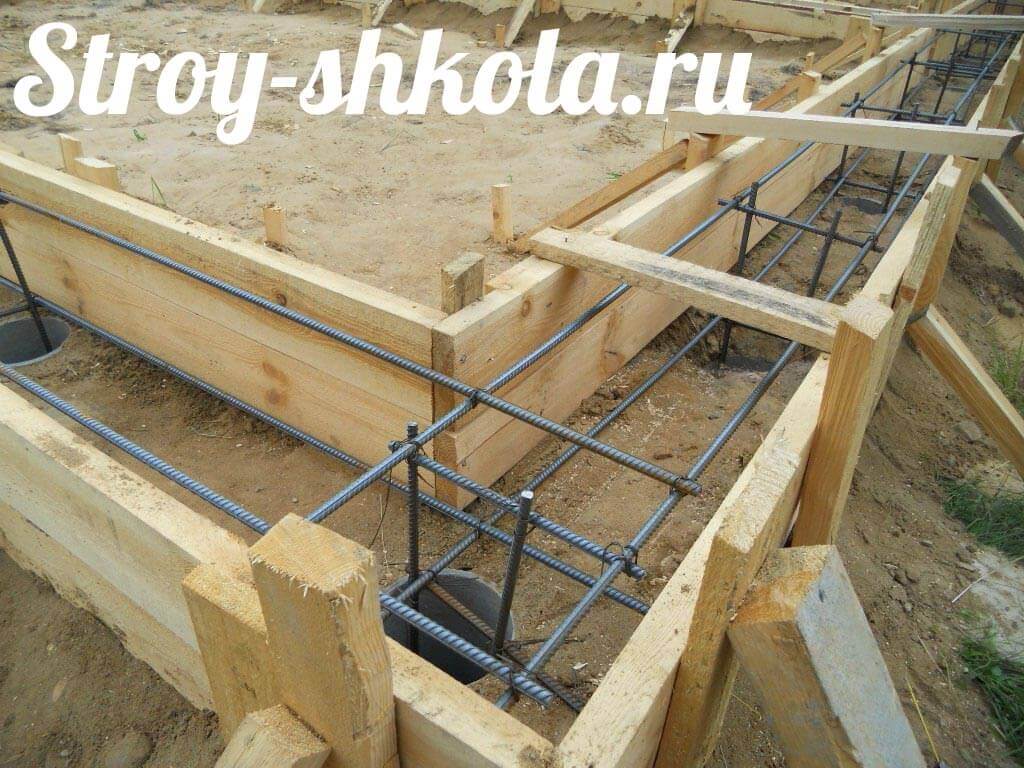

Далее в ямы устанавливают двенадцатимиллиметровые пруты (по два-три штуки на сваю). При этом необходимо позаботиться о том, чтобы в последующем была возможность связать арматуру свай с арматурой ленты. То есть пруты должны выступать над дном траншеи примерно на 15-20см.

Армирование ленты

Толщиной песчаная подушка под ростверк должна быть порядка 20-30см. Свайно-ленточный фундамент получится гораздо более долговечным, если ленту также армировать сеткой из двенадцатимиллиметрового прута (какую арматуру выбрать для фундамента смотрите тут). Для этого на дно песчаной подушки укладывают бруски толщиной 5 см. Далее на них устанавливают приготовленную заранее сетку. Затем ее элементы связывают с элементами арматуры свай.

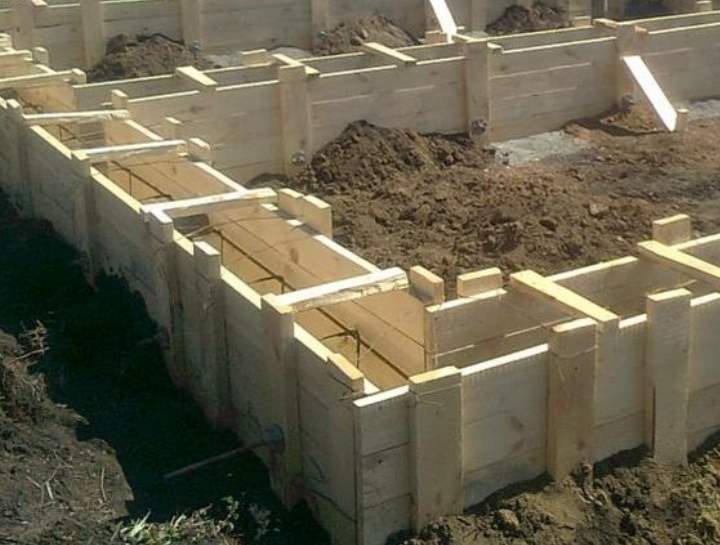

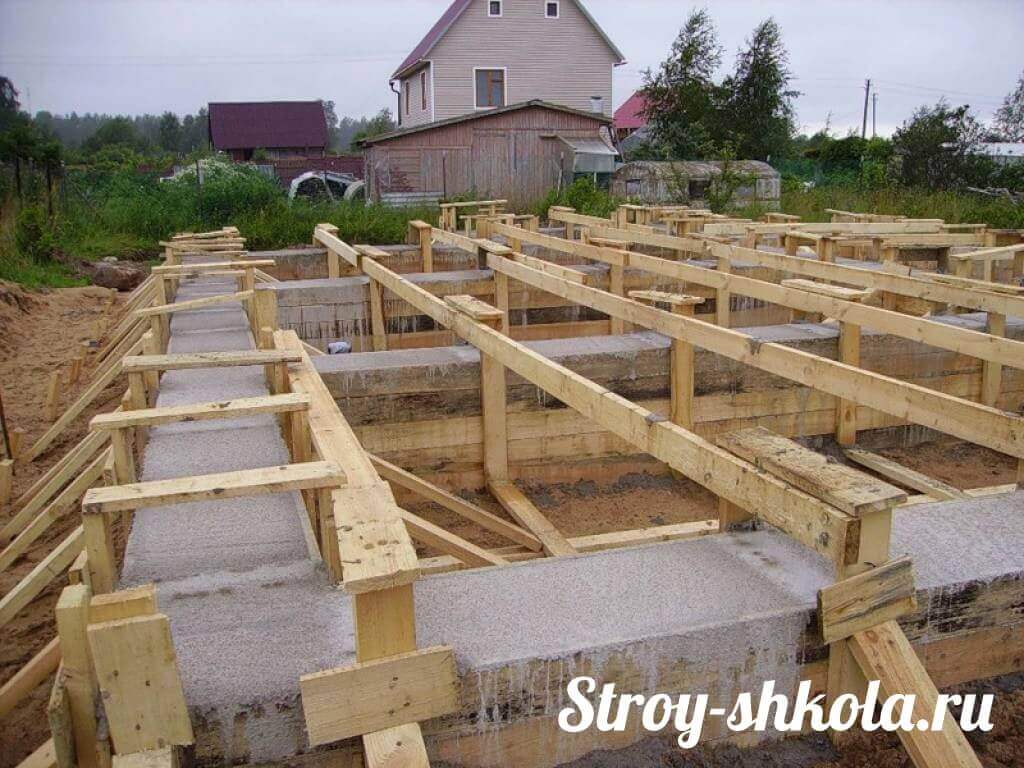

Установка опалубки

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

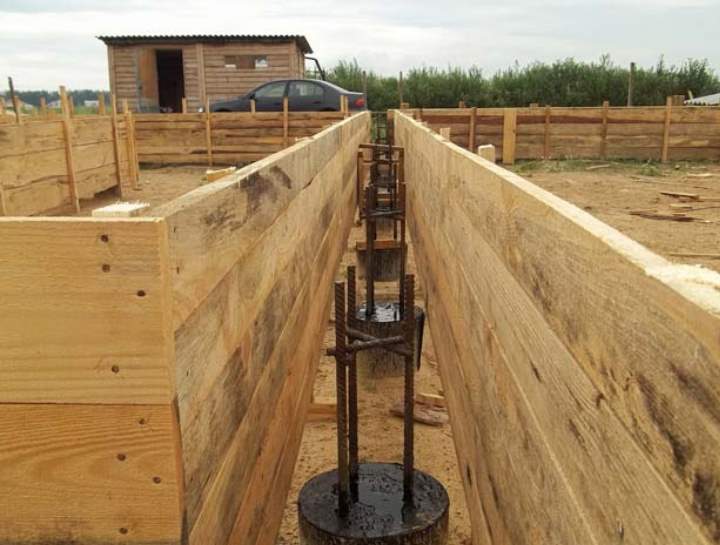

Разумеется, свайно-ленточный фундамент своими руками устраивается с использованием опалубки. Если грунт на участке неустойчив, устанавливать ее нужно прямо в траншею, сразу после того, как последняя будет вырыта. При возведении фундамента на плотных почвах опалубку можно ставить на края траншеи. Изготавливается она из деревянных щитов, укрепленных с внешней стороны подкосами, а с внутренней – распорками. Подробнее об установке опалубки под фундамент читайте по ссылке приведеной выше.

Совет: Для большей надежности стенки опалубки можно закрепить вбитыми в грунт с внешней и внутренней стороны щитов кольями. Их верх следует при этом связать проволочной скруткой.

Высота опалубки должна быть чуть больше высоты будущего цоколя.

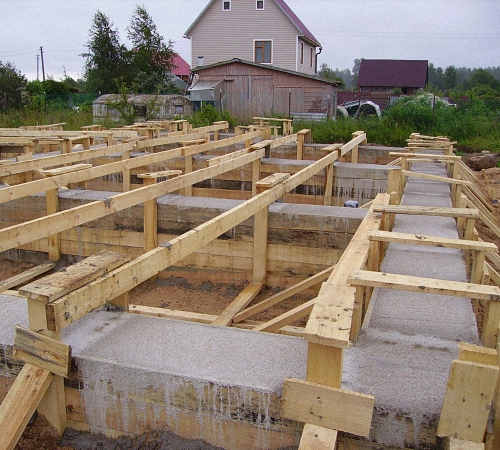

Заливка свайно-ленточного фундамента

Для заливки фундамента готовится цементно-песчаная смесь в пропорции песок/цемент/гравий – 3/1/5. Заливать ее необходимо с тармбовкой. Закладываемую в трубы смесь, для исключения появления пустот уплотняют обычным деревянным шестом. Ростверк заливается слоями с трамбовкой каждого.

В этой статье мы рассмотрели, как сделать свайно — ленточный фундамент мелкозаглубленного типа. Иногда данная разновидность основания под дом выполняется и по-другому. При этом ростверк находится над землей.

Использование такой конструкции целесообразно на очень влажных почвах. Лента при этом заливается в поднятой над землей опалубке, имеющей дно.

Видео по теме:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Сбор опалубки и вязка арматуры

На дне подготовленной траншеи должна быть устроена песчаная подушка, которая будет не только снижать нагрузку на фундамент в межсезонье, распределяя по всей площади основании, но и позволит вам снизит расход строительных материалов. Так, на дно нужно насыпать песка толщиной не менее 150 мм, выровнять с помощью уровня его поверхность и утрамбовать, смачивая водой. К слову, если вы не знаете, как добывается песок, то можно посмотреть в соответствующей статье. Сверху подготовленной песчаной подушки желательно насыпать щебня и выполнить гидроизоляцию (полиэтиленовая пленка или рубероид).

До того, как сделать фундамент дома своими руками, в обязательном порядке будет необходимо сделать опалубку из имеющихся материалов – деревянных досок, фанеры, остатков металлочерепицы и тому подобного. Опалубка сбивается либо гвоздями или закручивается саморезами.

Дадим еще совет – шляпки гвоздей или саморезов нужно располагать внутри, чтобы впоследствии было легче разбирать всю конструкцию, да и ленточный фундамент для кирпичного дома получается ровнее.

Смонтированная опалубка над поверхностью земли должна выступать не менее, чем на 30 см. Внутри опалубки на протяжении всего периметра нужно натягивать веревку на том уровне, по которому будет происходить заливка ленточного фундамента. На этом этапе нужно побеспокоиться и об отверстиях для водопроводных и канализационных труб, в противном случае их нужно будет продалбливать, снижая целостность монолита. Сразу же рекомендуется продумать, как проложить канализационные трубы по участку, чтобы впоследствии не было неприятных сюрпризов.

Следующей частью работы станет укладка и вязка арматуры внутри опалубки. Арматурные стержни (сечение 12 мм) следует связать вязальной проволокой таким образом, чтобы сторона получившейся квадратной ячейки составляла 30 см. Перед вязкой вам необходимо будет подготовить коротки стержни, которые будут устанавливаться вертикально для подвязки горизонтально расположенных арматурных прутов. Непосредственно для вязки проволоки советуем использовать широко сейчас представленные ключи для вязки арматуры. Они могут быть ручными, автоматическими или полуавтоматическими.

Соединение сваркой лучше не использовать, т.к. в точках сварки со временем станет появляться коррозия, а использование проволоки позволяет обеспечить гибкость всей конструкции при возможном движении грунта. При укладке и вязке арматуры в траншее, нужно следить за тем, чтобы от арматуры до поверхности опалубки был отступ в 5 см, тогда при подобном ее расположении она будет находиться внутри монолита и обеспечивать максимальную жесткость конструкции.

Конструкция и область применения свайно-ленточных фундаментов

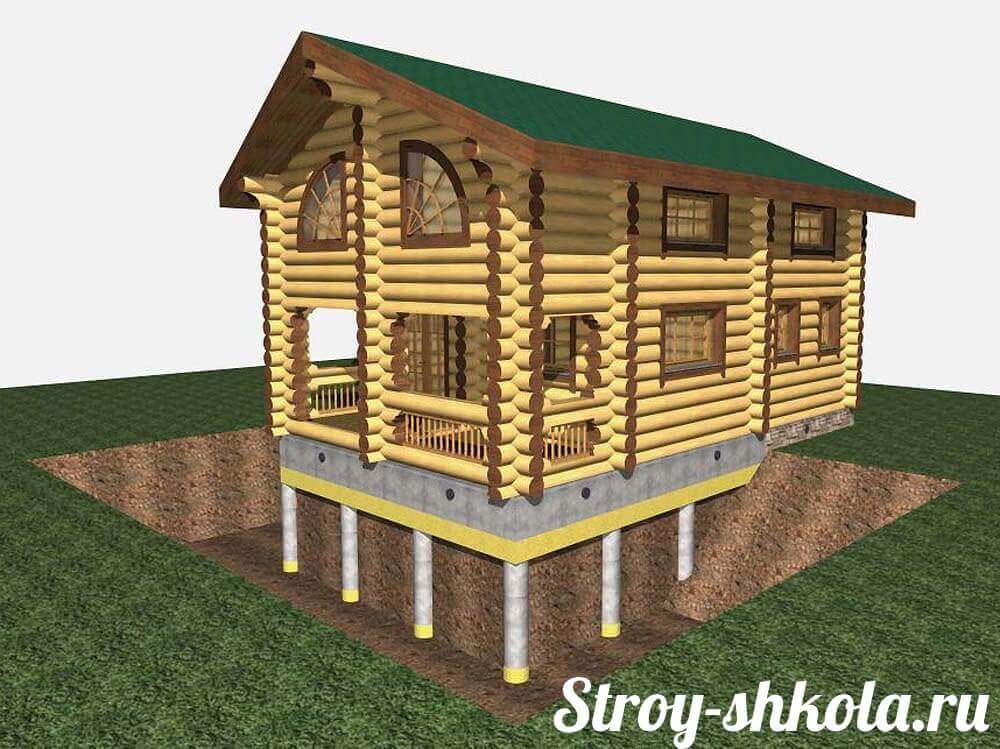

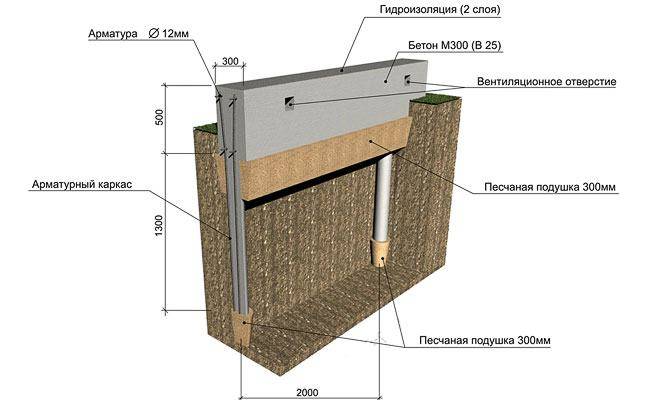

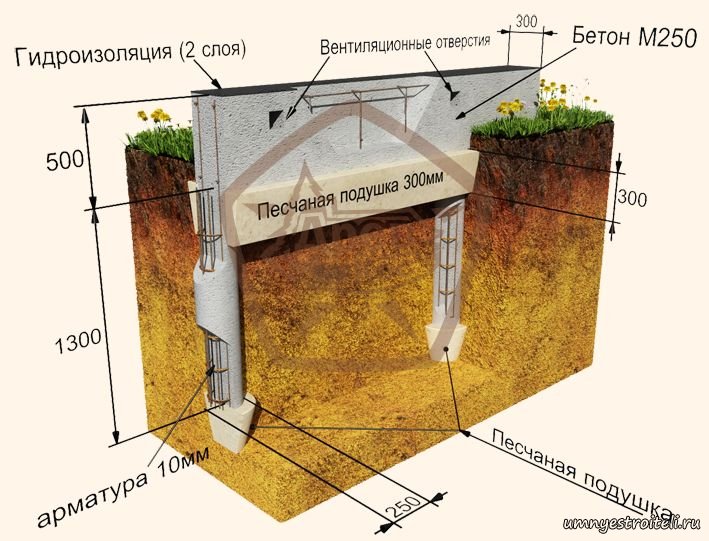

Конструкция свайно-ленточного фундамента

Конструкция такого фундамента отличается от конструкции ленточного, который просто заливают бетоном. Она представляет собой комбинацию свай и каркаса, выполненного по типу обычного ленточного.

При этом у него существуют разновидности. Они определяются в основном типом свай, которые будут использованы при его реализации. Выбор того или иного вида свай определяет преимущества или недостатки фундамента. В советские времена сваи зачастую делали из бетона. Это объяснялось тем, что бетон в то время стоил дёшево, его можно было использовать практически в неограниченном количестве. В наше время цены на него сильно поднялись. Они достигли уровня европейских цен, при этом качество не особенно изменилось в лучшую сторону.

Между тем строительство бетонных столбцов сильно увеличивает затраты труда на выполнение земельных работ.

Винтовые сваи увеличивают прочность фундамента

После того как бетонные сваи стали заменять на винтовые, увеличилась прочность фундамента при значительном сокращении расходов. Их ввинчивают на глубину полтора метра. При этом исключена возможность смещения грунта при морозном пучении почвы. Кроме того, производится обрезка швеллером в результате которой образуется монолитный каркас. Это является гарантией того, что свая не сдвинется. Винтовые сваи вкручивают подобно тому, как вкручивают шурупы.

Для создания повышенной прочности и надёжности устанавливают забивные сваи. Это изделия, выполненные из железобетона. Обычно они имеют форму прямоугольных стержней, один их конец заострён. Их надёжность в несколько раз выше, чем у других видов свай.

Забивные сваи обеспечивают повышенную прочность и надёжность

В некоторых случаях их изготавливают из дерева, прочность которого проверяют методом Бринелля. Несмотря на то что забивные сваи имеют такие же габариты, как и винтовые, их прочность значительно выше.

Ещё один вид свайно-ленточного фундамента имеет буронабивные сваи. Это столбы, которые вбиты глубже, чем промерзает грунт. Таким образом, создаётся дополнительная защита от сдвига. Их с успехом применяют при строительстве зданий из кирпича, камня, дерева, каркасных. Их изготавливают при строительстве заборов и бань. Также они подходят для широкого спектра грунтов. Это может быть суглинистая почва, глина, пески средние, мелкие и пылеватые. Возможно устанавливать их на торфяных почвах. При этом необходимо, чтобы они укоренялись в несущий торф грунт.

Зачем нужна отмостка?

Так как пучение грунта происходит из-за избытка влаги, строители решили однажды бороться не с его следствием, а причиной. Поэтому фундамент решено было защищать. Для этого стали использовать отмостку – покрытие в виде полосы из влагостойких материалов, проходящей по периметру здания. Для обеспечения стока воды такая полоса делается под небольшим уклоном. Ее ширина всегда равна глубине промерзания.

Отмостка должна быть и шире свеса кровли на 20 см. Оптимальная толщина – 10-15 см.

Схема отмостки

Для заливки отмостки достаточно использование цемента М200-300. Вначале по периметру здания снимается верхняя часть грунта и с помощью колышков и веревки делается разметка. Для защиты от влаги желательно сделать гидрозамок из 10-15-сантиметрового слоя глины. Далее засыпается 5-10-сантиметровый слой щебня и 10-сантиметровый слой песка.

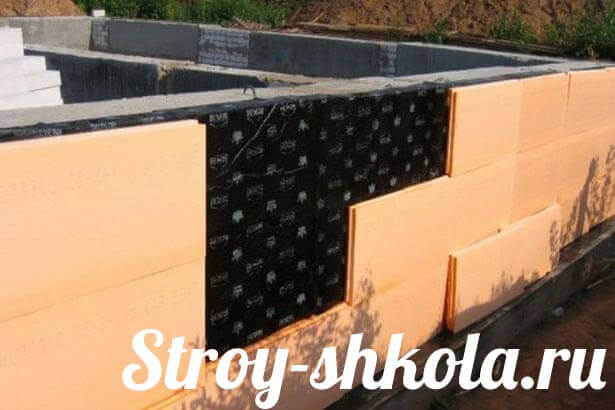

Для утепления отмостки используются материалы, не поддающиеся гниению – пенопласт, пеноплекс и пр. Они укладываются на слой песка в 2 слоя со смещением предыдущего. После подготовки опалубки производится армирование с помощью металлической сетки с ячейками размером 50 или 100 мм, а затем заливка раствора.

Инструмент и оборудование для возведения ленточного фундамента

Если строительство будет вестись своими силами, необходимо приобрести необходимый инструмент. Потребуются лопаты, ведра, молоток, дрель или перфоратор, строительный уровень, рулетка, веревка, гвозди и саморезы, расходы на приобретение которых не столь существенны, по сравнению со стоимостью фундамента. Значительно более затратными выглядят расходы на приобретение бетономешалки, глубинного вибратора для бетона, генератора для подачи электричества, если на участке не имеется магистральной ветки. Но расходы можно снизить, если взять оборудование в аренду.

Размеры ростверка и его армирование

Элемент проектируется так же, как и ленточный фундамент. Высота ростверка зависит от того, насколько нужно поднять здание, а также от его массы. Самостоятельно можно выполнить расчет элемента, который опирается вровень с землей, или немного заглублен в нее. Основа расчетов висячего варианта слишком сложна для неспециалиста, поэтому такую работу стоит доверить профессионалам.

Пример правильной вязки арматурного каркаса

Размеры ростверка вычисляются так: В = М / (L R), где:

• B — это минимальное расстояние для опирания ленты (ширина обвязки);
• М — масса здания без учета веса свай;
• L — длина обвязки;
• R — прочность почвы у поверхности земли.

Арматурные каркасы обвязки подбираются так же, как и для здания на ленточном фундаменте. В ростверке требуется установить рабочее армирование (вдоль ленты), горизонтальное поперечное, вертикальное поперечное.

Общую площадь сечения рабочего армирования подбирают так, чтобы она была не меньше 0,1% от сечения ленты. Чтобы подобрать сечение каждого стержня и их количество (четное), пользуются сортаментом арматуры. Также необходимо учитывать указания СП по наименьшим размерам.

Полезные рекомендации по заливке ленточного фундамента

На этапе планирования ленточного основания под здание, важно оценить риски, связанные со сползанием грунта. От ленточного основания лучше отказаться, если:

• грунт растрескался или проваливается;
• участок находится в зоне сезонного разлива озера или реки.

На этапе выкладки бетонной смеси в подготовленную опалубку не помешает учитывать такие рекомендации опытных строителей:

1. Чтобы бетон лучше осел, с внешней стороны опалубку осторожно простукивают. Можно проткнуть смесь на нескольких участках прутом и дополнительно утрамбовать бруском из дерева. Это позволит убрать остатки воздуха из пустот. Процедуру легче проводить, вооружившись перфоратором с насадкой или строительным миксером.
2. Подачу бетона осуществляют с небольшой высоты. Иначе масса расслоится.
3. Если заливка ленточного основания приходится на зиму, в цемент добавляют специальные вещества.

Нюансы технологии разметки фундамента

Разметка фундамента — трудоемкий процесс, требующий особой тщательности при проведении работ. Не пытайтесь сэкономить время и за один заход выполнить разметку свайного поля и ростверка — натянутая бечевка будет мешать монтажу свай и непременно изменит свое положение в процессе погружения опор.

Совет эксперта! Технология требует демонтажа базисных линий после разметки точек погружения свай и повторного восстановления контуров фундаментной ленты на этапе ее обустройства.

Рис. 2.0: Последовательность монтажа свайного фундамента

По правилу египетского треугольника можно проверять правильность конфигурации любых углов. Требуемая длина гипотенузы (расстояния между помеченными на строительной нити точками) в данном случае высчитывается по формуле корня: , в которой:

• x — длина диагонали;
• а — длина отступа на первом контуре бечевки (в квадрате);
• b — длина отступа на второй бечевке.

К примеру: при отступах в 3 и 4 метра о правильном прямом угле свидетельствует длина диагонали в 5 метров ( = 5).

Цены на фундаментные работы уточняйте по форме заявки, после отправки с вами на связь выйдет наш менеджер, который расскажет вам актуальную информацию на сегодняшний день по фундаментным работам.

Этапы монтажа свайного фундамента с ростверком

Оборудование свайно-ростверкового фундамента делится на подготовительный этап и непосредственно сам монтаж. На каждом из этапов приходится выполнить по несколько видов работ:

Предварительные работы

• Для возведения фундамента прежде всего необходим проект, который создается на основе расчетов нагрузок, предполагаемой глубины погружения свай, из каких материалов планируется фундамент.

Проект от профессионала – гарантия безопасности, долгого срока службы, а также экономии материалов и финансов Источник

• Затем подготавливается участок: удаляется мусор, верхний почвенный слой и корни растений.
• Проводится разметка территории: отмечают расположение опор, ростверка, несущих конструкций перегородок.

Внимание! Отклонение от проекта это всегда причина негативных последствий, таких как искривление фундамента, возникновение непредвиденных статей расходов и не только. Поэтому важно, чтобы проект составлялся профессионалами и был привязан к местности.

Работа «профессионала» видна сразу Источник

• Выкапывается траншея под ростверк. Ее стенки и днище проверяются на ровность нивелиром. После этого укладывается песчаная подушка и утрамбовывается.
• Бурятся скважины для опор, на дно которых тоже укладывается подушка из песка. В яму укладывается гидроизоляция: можно использовать специальную пленку, несколько слоев рубероида, пластиковые трубы.

Технология установки свайно-ростверкового фундамента

• Для ростверка используют ж/б балки или заливают монолитную ленту. Для нее подготавливают деревянную прямоугольную опалубку, которую закрепляют подпорками и перемычками. На этом этапе также стоит позаботиться о канализации и трубопроводе.

• Для повышения прочности конструкции в скважину помещают армированный каркас – по 4 стержня из металла, обвязанные проволокой. Затем заливается бетон. Ленту тоже армируют.
• Далее производится заливка бетона сначала в скважины, потом в опалубку. Схватывание бетона займет не менее 10 дней, по прошествии которых опалубка демонтируется.

Как рассчитывается потребность в материалах для фундамента

Точный расчет в силе выполнить только специалист – инженер-строитель, который будет опираться на требования СНиП и целый ряд показателей таких, как прочность опор, ростверка, несущая способность фундамента, сила сопротивления грунта, степень усадки опоры под воздействием вертикальной нагрузки и др. Специалист определит глубину погружения опор, их диаметр, количество, тип ростверка и разработает схему.

Для человека без профильного образования расчеты свайно ростверкового фундамента выглядят примерно так Источник

При расчете количества опор исходят прежде всего из нагрузки на фундамент, которая складывается из нескольких показателей. Здесь необходимо знать массу несущих стен, перегородок, крыши, плит перекрытий, т. е. всю массу постройки над фундаментом. Учитывается также и полезная нагрузка, которую производят жильцы, предметы быта и все остальные вещи. В расчетах для частных домов используют показатель, равный 150 кг/м².

Последний параметр для определения общей нагрузки – это вес снежной массы, которая может скопиться на крыше зимой. В основном используется величина 180 кг/м², но для ряда регионов страны она несколько отличается. Полученную сумму нагрузок умножают на коэффициент запаса, который составляет 1,1 (иногда используют 1,2). Далее можно рассчитать нагрузку на одну сваю.

Нелишним будет добавить, что к распространенным в сети онлайн-калькуляторам по расчету материалов следует относиться весьма осторожно. В них может не учитываться целый ряд важных параметров.

Виды свайно-ленточных фундаментов

Все виды свайно-ленточных оснований различаются по типу свай, используемых в связке с лентой.

Существуют:

• Винтовые. Металлические заостренные трубы с установленными в нижней части лопастями. Погружаются методом завинчивания в грунт по принципу шурупа. Позволяют действовать вручную в непосредственной близости от соседних построек.
• Буронабивные. Сваи заливаются прямо на площадке. Под заливку подготавливается скважина нужной глубины, в которую опускается арматурный каркас и водонепроницаемая опалубка (полиэтиленовые или асбоцементные трубы). Иногда в роли опалубки используются стенки скважины (если позволяет грунт).
• Погружные. Используются готовые сваи, которые забивают на необходимую глубину с помощью строительного копра. Работа требует определенных условий, поэтому возникают некоторые ограничения по степени близости от соседних строений, возможности подхода на участок спецтехники и т.д.

Кроме того, существуют разные варианты погружения ленты:

• Заглубленный. Этот вариант используется при строительстве достаточно массивных домов. Лента погружается ниже глубины промерзания почвы, что требует больших объемов земляных работ и отсутствия водоносных горизонтов. Такой метод используется редко ввиду нецелесообразности установки дополнительных опор — если условия участка позволяют строить заглубленную ленту, то ее несущей способности вполне хватит для любого строения.
• Мелкозаглубленный. Наиболее распространенный вариант. В среднем, лента погружается на глубину 30 см при открытом цоколе 50 см. Объемы земляных работ невелики, но требуется точный учет уровня грунтовых вод и наличия сезонных изменений.
• Незаглубленный. По сути, это и есть свайно-ростверковый фундамент. Опирать ленту на пучинистый грунт бессмысленно, так как нагрузки в таких условиях имеют максимальное значение. Лента обычно поднимается над нулевой отметкой, что автоматически прекращает ее работу в качестве опорной конструкции, оставляя лишь роль посредника между сваями и домом.

На практике чаще всего используется мелкозаглубленный вариант ленты с буронабивными сваями.

Он имеет массу преимуществ:

• Минимум земляных работ.
• Возможность обойтись без использования строительной техники.
• Все элементы конструкции основания создаются прямо на площадке, что облегчает транспортировку и разгрузку.
• Можно действовать самостоятельно, не привлекая дорогостоящих специалистов.

ОБРАТИТЕ ВНИМАНИЕ!

В любом случае, обследование и геологическое обоснование работ на участке понадобится делать в полном объеме.

Виды и подвиды фундамента

Ленточный фундамент на сваях идеален при наличии грунтов со слабой пучинистостью. На таких участках его вполне можно использовать для возведения двухэтажных коттеджей из кирпича. Но в целом подобная конструкция больше предназначена для легких каркасных либо брусовых зданий.

Однако если площадка для дома имеет уклон, то без свайного ленточного фундамента обойтись будет сложно. Монолитную плиту здесь заливать окажется слишком дорого, а другие варианты не смогут также хорошо выдерживать все возникающие в дальнейшем нагрузки.

По глубине погружения в грунт ростверка свайные фундаменты с ним делятся на два вида:

1. Мелкозаглубленные.
2. Незаглубленные.

Незаглубленный вариант

В первом случае лента погружается в почву на 20–50 см, а во втором – висит над землей. На фундамент с мелкозаглубленным ростверком из-за его большей прочности можно ставить более тяжелые постройки. Однако если грунт сильнопучинистый, то ленточная часть конструкции на сваях будет банально разрушена пучением. Она делается не слишком высокой, поэтому сильных нагрузок со стороны поднимающегося грунта выдержать попросту не способна.

Пример расчета стоимости фундамента

Расчет фундамента для здания 6х10 метров. Фундамент толщиной 90 см, в том числе подошва 30 см. Ширина 60 см

Габаритные размеры по осям фундамента составляют 9,5х5,5, соответственно наружные размеры подушки определяются, как 10,3х6,3, а внутренние 9,1х5,1 (при ширине подушки 0,8 метра). Площадь опорной поверхности определяется как:

Sпод= 10,3 * 6,3 – 9,1 * 5.1 = 64,89 – 46,41 = 18,48 (м2)

а объем массы бетона в подошве составит:

Vпод = 18,48 * 0,3 = 5,54 (м3)

Внимание! Профиль фундамента должен быть одинаковым для всего строения, то есть в расчет нужно включать внутренние элементы основания в том же исполнении, что его периметр. Как указано выше, внутренние перегородки имеют протяженность 46 метров и опорная стена еще 6 метров, итого 52 метра.

Расчет объема внутренних составляющих фундамента:

Vвн = 52 * 0,8 * 0,3 = 12,48 (м3),

Аналогично рассчитываем объем литого ростверка:

Vкр = 52 * 0,6 * 0,6 = 18,72 (м3)

Суммарный объем бетона составляет:

Vсум = Vпод + Vкр = 18,48 + 18,72 = 37,2 (м3)

При цене 3450 за кубометр бетона марки М200, стоимость материала составит:

Удельный вес армированного бетона составляет 1,8 – 2,5 тонны в м3, для расчета принимаем среднюю цифру в 2,15 тн/м3.

Расчет потребности в пиломатериалах на опалубку:

При размерах 6х10 метров на внешний обвод опалубки понадобится 32 метра опалубки высотой 60 см, то есть, площадь составит:

32 * 0,6 = 19,2 (м2)

при использовании доски толщиной 40 мм объем потребности в досках составит 19,2 * 0,04 = 0,8 (м3). Учитывая отходы от раскроя и потребность в дополнительных деталях, удваиваем количество с учетом внутреннего контура, получая в результате 1,6 м3 пиломатериала при стоимости порядка 24 руб/м3 (справочно – интернет), стоимость составит:

1,6 * 4500 = 7,2 руб

Расчет потребности в армирующих материалах:

Учитывая длину периметра 32 метра и укладку арматуры с интервалом 100 мм в четырех слоях, выполняемых не одновременно, длина прутков арматуры составит:

32 * 4 * 4 = 512 (м)

Цена арматурной стали составляет 24 руб/метр (справочно – интернет), стоимость составит:

Остается учесть мелкие расходы на гвозди , лопаты, шнуры и т.д. Однако основная составляющая дополнительных расходов – логистические, и считать их можно только «по месту».

Прямые затраты на материалы составят:

Рассмотреть все виды и исполнения ленточных фундаментов в рамках одной статьи не представляется возможным, для этого пришлось бы написать монографию.

Однако, воспользовавшись приведенной информацией, любой человек сможет сделать квалифицированный выбор исполнения для основания своего дома. Успехов вам!

Этапы строительных работ

Если вы решили сделать свайно ленточный фундамент своими руками, вам необходимо вам пригодится эта пошаговая инструкция действий

Если вы решили сделать свайно ленточный фундамент своими руками, вам необходимо вам пригодится эта пошаговая инструкция действий:

• Наносим разметки и готовим траншеи, которые должны иметь толщину не больше полуметра. Периметр фундамента отмечается по нормам проекта.
• Определяем место для размещения свай и производим бурение.
• Далее выполняем гидроизоляцию. Это один из важнейших процессов для прочности здания.
• Создаем песочную подушку в 30 см;
• Производим армирование свай прутьями из металла;
• Выполняем заливку растворам из бетона всех скважин для свай;
• Делаем опалубку для лент и тоже заливаем бетоном.

Внимание! Если вы не можете сами выполнить заливку, то лучше наймите для этого специалистов.

Как изготовить свайный фундамент своими руками?

Если грунт на участке слабый, то лучше всего изготовить свайный фундамент своими руками. Технология возведения подобной конструкции является простой. В данном случае не нужно будет выкапывать котлованы, засыпать пазухи и возводить каркас.

Схема свайного фундамента.

Говоря о том, как сделать свайный фундамент своими руками, следует знать, что в процессе устройства подобного основания в некоторых случаях получится обойтись без земляных работ: сваи вгоняются в грунт, при этом скважины для данных элементов можно будет бурить при помощи ручных приспособлений для бурения.

Подобный тип основания применяется в гражданском и промышленном строительстве. В таком случае можно будет исключить работы по возведению подвала построек. Основание на сваях используется при сооружении коттеджей и загородных домиков.

Материалы и инструменты, которые понадобятся для устройства свайного основания:

• цемент;
• песок;
• вода;
• арматурные прутья;
• материал для изготовления свай;
• вибропогружатели;
• вибраторы;
• наконечник из стали;
• молоток;
• строительный бур;
• рубероид;
• проволока;
• нивелир или водяной уровень.
