Земляные работы при строительстве водопровода

Состав земляных работ

• Вертикальное планирование участка. Выполняется путем выравнивания рельефа территории, предназначенной под застройку. Перечень земляных работ: изъятие и перемещение грунта, вывоз и уплотнение его на других участках. Подсчитывается объем в кв. м.
• Разработка котлованов и траншей. Заключается в вычислении объемов геометрических фигур, которые определяют форму будущего рва или котлована. Допустимо, чтобы объем земли был ограничен плоскостями – небольшие неровности фигур не оказывают влияния на точность подсчета. Расчеты выполняются в кубических метрах.

Примеры выполненных работ

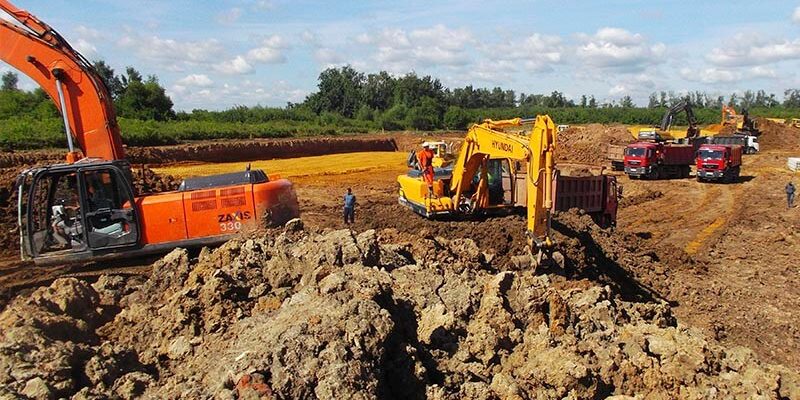

ЖК Фили СитиРазработка котлована объемом 65 000 м3 в твердом теле с последующим вывозом грунта на специализированные площадки, ЖК «Фили Сити».

ЖК LIFE-КутузовскийРазработка котлована объемом 28 000 м3 последующим вывозом грунта на специализированные площадки, ЖК «LIFE Кутузовский».

ЖК Западный портРазработка котлована с последующим вывозом грунта на специализированные площадки, 39 000 3 в твердом теле, ЖК «Западный порт»

ЖК Селигер СитиРазработка котлована с последующим вывозом грунта на специализированные площадки, жилой комплекс «Селигер Сити».

Сделать заказ

Объём грунта в твёрдом теле

Необходимость открытия и закрытия разрешения на перемещения строительных отходов Техническое задание, Экологическое заключение, Геологическое заключение, Геодезическое заключение

Нажимая на кнопку «Оформить заказ», вы даете согласие на обработку своих персональных данных

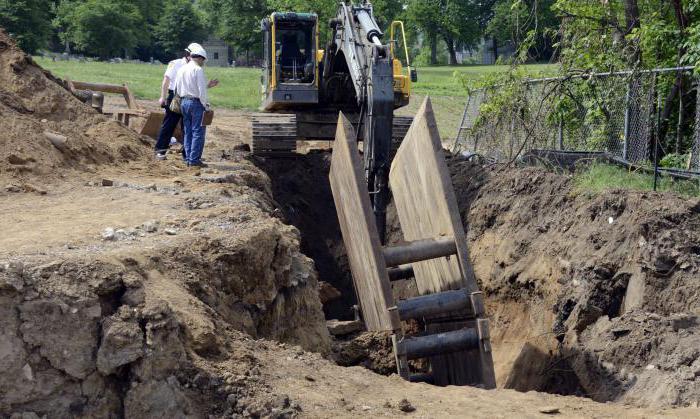

Крепление стен котлованов

Устройство котлованов в грунтах рыхлых и слабовыветривающихся требует крепления стен. Это обязательно, если глубина превышает 5 метров или вблизи находятся здания, сооружения. Условия крепления стен котлованов регламентируется СНиП. Это целый пласт технической информации, которую необходимо знать и применять.

Передовой считается технология «стена в грунте», с ее помощью создается устойчивая вертикальная поверхность глубиной до 40 метров. Крепление стенок котлованов и траншей в этом случае осуществляется с помощью бетонитовой суспензии, которая оказывает гидростаточеское давление, препятствует проседанию породы. Эта технология может применяться на всех типах грунтов, кроме насыпных и плывучих.

Помимо этого, широко используются такие способы крепления траншей котлованов:

• бетонирование с армированием – применяется при реализации проектов в районах с густой застройкой;

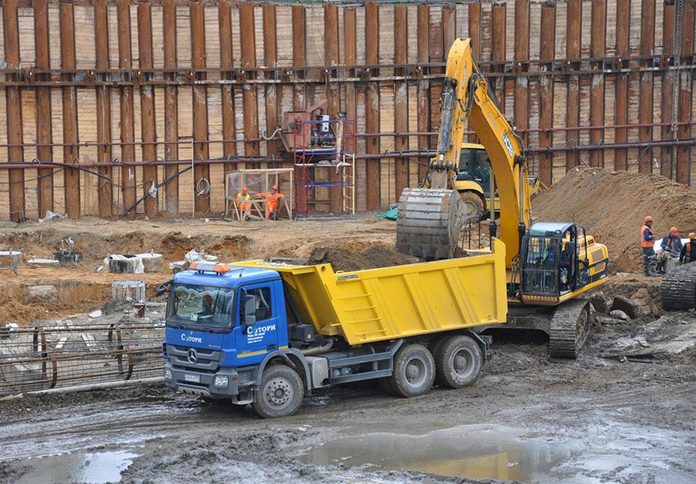

• шпунтовое укрепление – металлические элементы (шпунты Ларсена) помещаются в грунт до начала устройства траншей и котлованов. Способ используется при высоком уровне грунтовых вод, неустойчивых грунтах;
• буронабивное укрепление – сплошная стена формируется из арматуры большого диаметра. По надежности способ сравним с технологией «стена в грунте».

На этом сооружение котлованов завершается, начинается закладка фундамента, его обратная отсыпка и уплотнение грунта.

Данные и формулы

Прежде, чем производить расчеты по формулам, необходимо определить особенности участка и характеристики трубопровода, которые влияют на применяемые параметры.

От качества грунта зависит величина поправок для определения общего объема грунта, допустимой крутизны откосов. Различные проценты используются при работах в песчаных почвах, легких и тяжелых суглинках, глине мягкой или жирной с учетом примесей щебня.

Необходимо учитывать место проведения работ. Прокладка траншей в поле, на улице города или в жилом дворе определяет характеристики используемой техники и допустимую минимальную глубину.

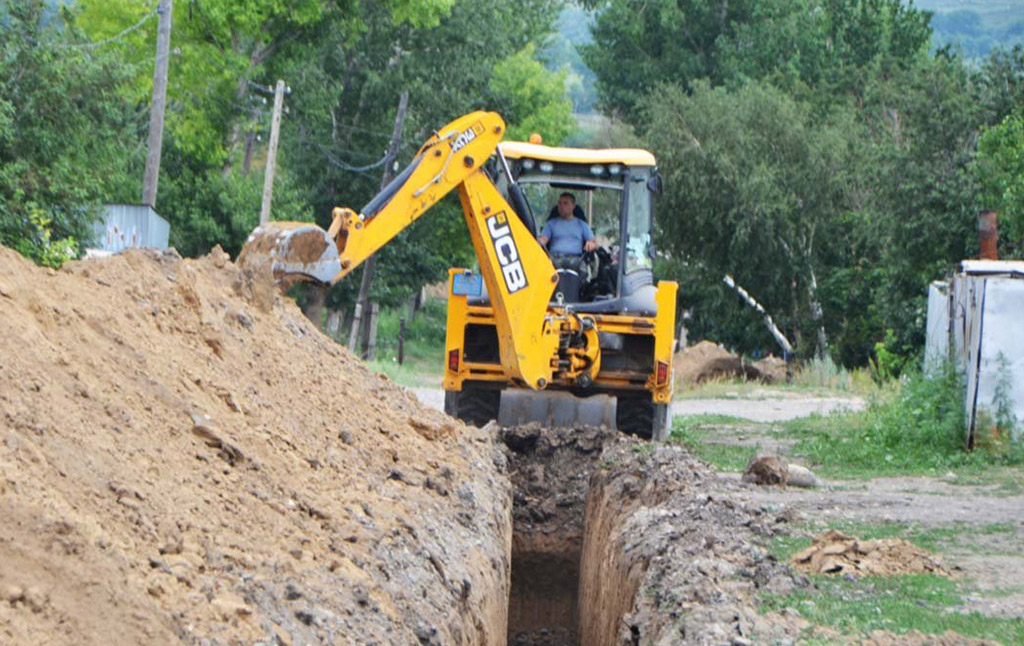

Сначала рассчитывается необходимая глубина траншеи (Н). Она зависит от уровня допустимой минимальной глубины (Нмин) и диаметра трубопровода (диаметр трубы + толщина изоляции — Ø с изоляцией): Н= Нмин + Ø с изоляцией.

Следующий показатель – ширина траншеи (В), которая определяется исходя из диаметра труб и допусков. Величина допуска вокруг трубы зависит от характера укладки (отдельными трубами, секциями, плетями). Общая ширина не может быть меньше 0,7 м, а при наличии боковых креплений – 0,8 м: В = Ø с изоляцией + допуск.

Ширина траншеи по дну и по верху равна только в плотных грунтах, на песчаных и супесчаных почвах траншея будет иметь форму трапеции. В этих случаях нужно рассчитать крутизну откосов с учетом глубины и длины траншеи.

Крутизна откоса (Кот) или уклон определяется как отношение глубины выемки (Н) и заложения, например:

• Кот =Н/В = 1: 1 при откосе 45°;
• Кот =Н/В = 1: 0,5 при откосе 63°;
• Кот =Н/В = 1: 1,25 при откосе 38°.

Полученный коэффициент позволяет определить ширину траншеи в ее верхней части, для этого к параметрам основания прибавляется удвоенный размер откоса.

Объем работ (V) по выемке грунта рассчитывается отдельно для ручной и механизированной разработки. Исходя из практического опыта, соотношение (Кр) составляет 95 и 5%% за пределами населенного пункта и 85 и 15%% внутри города.

Для определения средней ширины (S) нужно сложить нижние и верхние размеры сложить и разделить пополам: W= (А+В) : 2.

Объем грунта, вынутый механизированным способом равен: Vэкс. = W х Н х L х (Крм/100) (м3), где Крм= 85 или 95.

Объем грунта, вынутый вручную равен: Vруч. = W х Н х L х (Крм/100) (м3), где Крм= 5 или 15.

• длина L = 1,5 метра;
• ширина (W) = Ø + 1,4 м;
• глубина (Н) = 0,7 м от нижней части трубы.

Общий объем приямков обычно составляет до 5% от общего размера всей траншеи.

С учетом этого определяется общий объем работ на первой стадии, который равен: = Vэкс. + + 0,05 (Vэкс. + ) (м3).

Чтобы определить общие объемы засыпки, нужно найти объем траншеи, который непосредственно занят трубопроводом. Для этого используем формулу площади круга и длину траншеи: V трубы = π Ø /4 х L (м3).

Для дальнейших расчетов нужно из общего объема вынутого грунта вычесть рассчитанные размеры трубы и добавить размеры насыпи, над поверхностью грунта, если она есть.

Другим способом объем засыпки считается как сумма работ, выполненных вручную и бульдозером:

1. Доля ручной работы составляет V руч. зас. = А х h х L — V трубы (м3).
2. Доля работы бульдозером: V = (А+В)/2 х (H – h) * L (м3).

Дополнительно прибавляется объем ранее выкопанных приямков за минусом размеров установленного в них оборудования.

Для проверки можно просчитать баланс земляной массы: V общей разработки = V присыпки вручную + V уложенной трубы + V механизированной засыпки.

Чтобы определить объем грунта, который необходимо вывезти, нужно учесть количество земли, которая не вернется в траншею. Для этого используются уже известные данные вынутого грунта и коэффициент по остаточному разрыхлению (Ко). Такая корректировка необходима потому, что существует разница в объемах между плотным вынимаемым грунтом и возвращаемой разрыхленной землей.

Показатель остатка исчисляется в процентах и берется в методических рекомендациях: V остатка = V общей разработки х (Ко/100) (м 3).

Оставшийся грунт будет разбросан по окружающей территории, если строительства идет в чистом поле. В городе или других стесненных условиях выкопанный и не возвращенный грунт необходимо вывезти.

Прежде чем заказывать транспортные средства для вывоза, нужно узнать объем грунта, который нужно загрузить в машины и вывезти. Для этого используется формула: V вывозки = V трубы + V остатка (м3). Исходя из объема, подбирают количество самосвалов с учетом их грузоподъемности.

Могут понадобиться дополнительные расчеты, например, для установки ограждения необходимо знать периметр траншеи. Для этого складывают длину и ширину (верхнюю), а затем умножают их в два раза: Р = (L + В) х 2 (м).

Если траншея имеет сложную форму, то расчеты производятся по каждому участку, а результаты суммируются.

Пример расчетов для траншеи при следующих данных:

• длина L = 100 м;
• ширина по дну А – 1 м;
• ширина по верху В -1,5 метра;
• диаметр трубы с с изоляцией Ø – 0,7 м;
• глубина укладки – 1 метр.

Рассчитаем объем грунта, вынутый механизированным и ручным способом, а также общую величину с учетом приямков:

1. Vэкс. = (1+1,5)/2 х 1 х 100 х (95/100) = 118,75 (м3), где Крм= 95%;
2. Vруч. = (1+1,5)/2 х 1 х 100 х (5/100) = 6,25 (м3), где Крм= 5 %.
3. Vобщ = Vэкс + Vруч + 0,05 (Vэкс + Vруч) = 118,75 + 6,25 + 0,05 (118,75 + 6,25) = 131,25(м3).

Аналогично можно сделать дальнейшие вычисления на стадии засыпки траншеи.

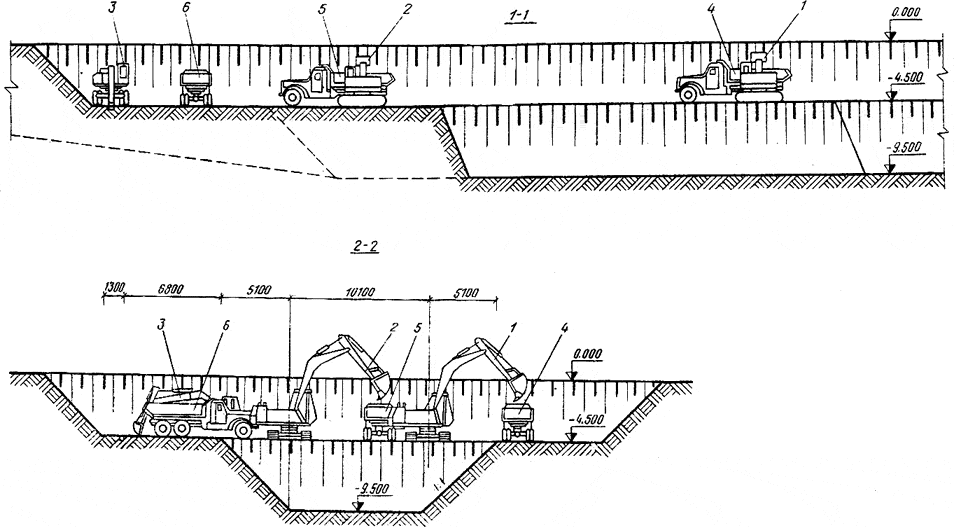

Разработка и рытье котлованов

При планировании строительства в Москве и Московской области требуется профессиональная разработка котлованов, которая обеспечит безопасность и надежность будущего строения.

Этот процесс требует специальной подготовки и техники, при помощи которой выполняются исследования грунта и сложные расчеты.

Они помогут рассчитать параметры траншеи с учетом особенностей грунтового состава на участке строительства и масштаба возводимых сооружений.

Прежде чем приступать к рытью котлована, проводится тщательный анализ состава грунта, плотности почвы на участке, определяется глубина залегания подземных вод. В виду большого объема работ рытье чаще всего осуществляется при помощи экскаватора, реже – вручную. Выбор способа зависит от наличия возможности подъезда транспорта, размеров ямы, других особенностей местности и возводимого объекта.

Стоимость разработки котлованов рассчитывается для клиента в индивидуальном порядке на основании прайса услуг и зависит от нескольких факторов:

• проведение геодезических работ;
• доставка и объем привлекаемой спецтехники;
• количество рабочих при необходимости копать котлован вручную;
• вывоз грунта (расчет цены за м3 и дальность перевозки);
• объем ручной доработки;
• поиск полигона для утилизации мусора и ее удаленность от участка, на котором выполняются земляные работы;
• сложность проекта (тип почвы, ее состояние, необходимость укрепления осыпающихся откосов, оледенение, особенности рельефа местности, наличие под землей инженерных коммуникаций, время года и погодные условия);
• срочность исполнения заказа.

Роем котлованы в Москве и Московской области

Компания «СТМ-Неруд» предлагает услуги частным и юридическим лицам в Москве и Подмосковье.

Разработка котлована под строительный фундамент осуществляется в рамках официального договора, включающего все необходимые виды чертежных работ, геологических и геодезических исследований, рытья котлована и вывоза грунта на специализированные полигоны в соответствии с действующими нормативами и СНиП.

Этапы разработки котлованов

1. Геодезическая разбивка с использованием спецприборов – нивелира и теодолита, определяющая размеры и местоположение котлована. На этом этапе выкапывают разведочные траншеи. От уровня промерзания почвы и ее несущей способности зависит глубина, на которую следует рыть.

2. Откопка экскаваторами или вручную с предварительной срезкой растительного слоя земли. Частичный вывоз грунтовых масс (некоторая их часть засыпается обратно после возведения фундамента и обустройства гидроизоляции здания).

3. Разработка грунта котлована завершается укреплением конструкции, обустройством песчаной подушки и выравниванием поверхности.

Наша спецтехника

Разработка котлованов выполняется нами с привлечением опытных операторов и водителей с многолетним стажем на стройплощадках, а также задействуем большой парк современной техники:

• экскаваторы;
• бульдозеры;
• автокран;
• автовышки;
• фронтальные погрузчики;
• BobCat;
• самосвалы.

Разработка котлованов под фундамент

Приступив к выполнению взятых обязательств, наши специалисты при помощи расчетов определят оптимальный способ рытья траншеи, количество привлекаемой спецтехники и квалифицированных рабочих, учтут все факторы, осложняющие работу.

Подсчитают, какое количество земли нужно вывезти и какая часть потребуется для обратной засыпки. Найдут место для вывоза лишней земельной массы, получив соответствующее разрешение, что необходимо для предотвращения штрафных санкций.

Грамотная разработка котлованов – залог надежности возводимых строений. Малейшая ошибка может привести к подтоплению подвалов и подземных этажей, последующей подвижности и разлому фундамента, трещинам стен, перекосу и обрушению зданий.

Преимущества заказа рытья котлована в СТМ-Неруд

Сотрудничать с нами выгодно:

• большой опыт с проектами любой сложности;
• собственный парк строительной спецтехники;
• соблюдение норм безопасности на строительной площадке;
• гарантия качества, прописанная в договоре;
• разработка котлованов по доступным ценам;
• соблюдение сроков.

Оставьте заявку на сайте или свяжитесь с нашим специалистом по телефону. Мы пришлем по указанному вами адресу эксперта, который на месте обсудит с вами предстоящие земельные мероприятия и их стоимость.

Время для выполнения работ

Строители, которые только начинают обучаться, часто думают о том, в какое время лучше всего делать котлован для цокольного этажа. Есть лишь один очевидный факт – в зимнее время делать этого не стоит, так как очень тяжело копать промерзшую землю. Но это вовсе не значит, что все остальные времена года подойдут идеально. Отличный совет специалистов гласит, что для копки подойдет осень и лето. Проводить такого рода работы в весенний период ни в коем случае нельзя, так как именно в это время начинается оттаивание, а после этого выделяется большое количество воды, которые придется дополнительно откачивать. Как следствие, вам придется потратить деньги еще и на вызов спецтехники.

Обратите внимание, что выбор удачного сезона для того, чтобы начать работы – великолепный способ экономии, но если вам все-таки придется вести работы на влажном грунте, помните о том, что следует использовать особую систему для отвода воды (для этого часто делают дренаж из щебня).

Осенний сезон тоже не в полной мере подойдет для данной деятельности. Работать можно лишь в начале, когда еще тепло и относительно сухо. Поздней осенью же начнутся заморозки, из-за чего почва будет вести себя нестабильно – ночью она будет промерзать, а днем оттаивать. Это в какой-то мере будет накладывать отпечаток на этапы работ и качество. Естественно, что однозначно запретить рытье котлована в сезон холодов нельзя, ведь иногда есть обстоятельства или просто неопреодолимое желание, и в таком случае можно все. Но все же вам придется учесть, что такая спешка будет стоить вам в 2 раза дороже. Итак, для изготовления котлована вам придется подготовить чертежи и план работы.

Усовершенствование лопаты для рытья траншеи

Выкапывание траншеи лопатой – довольно утомительное занятие, особенно если человек, занимающейся ей, не обладает хорошей физической формой. Можно нанять работников, но придется потратить лишние деньги.

Метрическая лопата

Яма, в которой будут пролегать трубы водоснабжения, должна быть глубиной не менее метра, иначе зимой они промерзнут. Ширина траншеи может быть всего 30 сантиметров. В такой канаве практически не развернуться и очень трудно копать. А если делать ее шире, то и объем земли, которую надо перекидать, получается больше.

Но если использовать специальную лопату, предназначенную для этого вида работы, можно значительно облегчить себе задачу.

Для изготовления специальной лопаты штык урезается по бокам так, чтобы его ширина составляла около 8–9 сантиметров. С подобным инструментом рыть траншею станет гораздо легче даже для человека с плохой физической подготовкой. А если удлинить черенок до двух метров, то копание можно осуществлять, практически не наклоняясь.

Но есть один нюанс. Из-за особенностей конструкции такой лопатой очень сложно убирать со дна канавы ненужную землю. Чтобы не мучиться, можно сделать себе еще один инструмент, зачистной. Для этого понадобится ненужный штык, сварочный аппарат и болгарка. Работа займет около получаса. Итоговый результат должен напоминать по форме ковш экскаватора.

Используя подобные инструменты, можно значительно облегчить себе работу по рытью траншеи и уменьшить объем земли, которую надо перекидывать, минимум наполовину.
