Виды и этапы строительства столбчатых фундаментов

Преимущества и недостатки

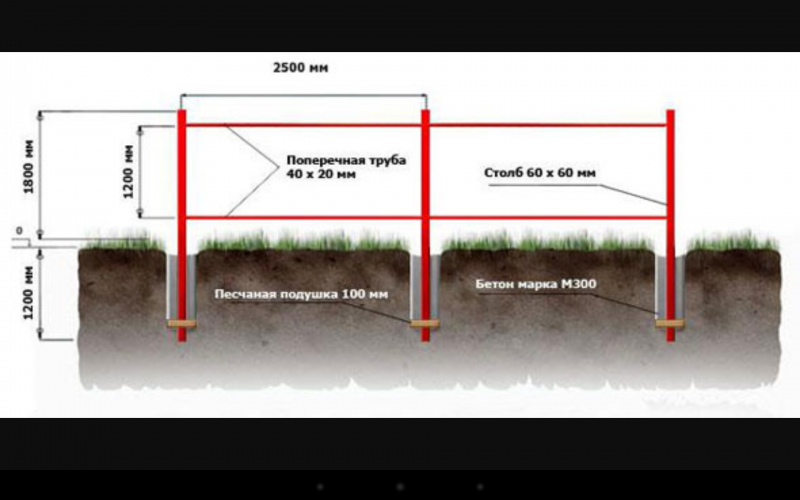

Для возведения заборов удобнее всего применять столбчатый фундамент. Этому способствуют основные его плюсы.

• Долгий срок службы. Забор с таким основанием при правильной эксплуатации прослужит много лет.
• Простота установки. Столбчатый фундамент для забора можно сделать самостоятельно, его монтаж не требует специальных навыков и высокой квалификации.
• Практичность. Раствор используется очень экономично, так как им заливается не вся площадь, которую занимает забор, а лишь те места, где устанавливаются опорные столбы.
• Легкость и доступность функционирования. Подобный фундамент подойдет для забора из любого материала, чаще всего используют бетон, металлическую сетку разных видов, деревянные доски.

Есть у такого типа фундамента и некоторые недостатки. В первую очередь это его плохая устойчивость к некоторым природным воздействиям: ураганам, селевым потокам и т. д. К тому же его нельзя использовать на заболоченных почвах.

Особенности столбчатого фундамента

Первоначально нужно разобраться с определением столбчатого фундамента. Если упрощенно – комплекс опор, несущих на себе вес возводимой конструкции. Стойки устанавливаются в местах максимальной нагрузки – это угловые точки здания, точки соединения стен и пролеты длиннее 2,5 метров.

Дистанция между стойками, равно как и форма столбов является расчетными величинами, зависящими от ряда факторов:

• вид стоек;
• материал изготовления;
• конструкция здания;
• планируемая масса сооружения;

Верхние точки опор должны находиться на одном уровне, что необходимо тщательно проверить после установки стоек и скорректировать, если нужно.

Столбчатый фундамент.

Столбчатый фундамент предполагает возведение столбов под каждой колонной в углах здания и местах пересечения стен,а также в местах со значительной нагрузкой.

Это самый простой в изготовлении тип применяется для строительства домов с легкими деревянными,рублеными и каркасно-щитовыми стенами.

Для сооружения такого фундамента в грунте бурят прямоугольные или круглые скважины,которые заполняют бутобетоном или укрепляют несколькими прутьями арматуры,а затем заливают бетоном до уровня грунта.

Внимание!Глубина скважины должна располагаться ниже уровня промерзания грунта.

Выбираем материалы и запасаемся инструментами

Тут нужно сразу решить, из чего будет делаться вертикальный опорный элемент (столб), ростверк (горизонтальная часть фундамента) и цоколь (опоясывающая конструкция). Самый дешевый и простой вариант набора материалов, позволяющих собрать столбчатый фундамент своими руками, выглядит следующим образом: отлитые из бетона вертикальные элементы (столбы); набранный из бруса ростверк; собранный на основе щитов цоколь.

Столбчатый фундамент Рекомендуем

• Фундамент из покрышек – надежнее основание для легких построек
• Фундамент для дома из газоблоков – подбираем вариант по карману и возможностям
• Фундамент из блоков ФБС – строим надежное основание в кратчайшие сроки

Бетонную отливку сделает даже строитель-новичок – это вам не кирпичная или блочная кладка. Ростверк из бруса будет одновременно и нижним венцом дома – получается неплохая экономия на материалах. Щитовой цоколь собирается быстрее ленточного и не нуждается в собственном фундаменте, снова выигрываем время и деньги. В итоге для строительства нам понадобятся:

• Песок, щебень, цемент, старые доски и полиэтилен – на столбы.
• Брус сечением 20х20 сантиметров, анкерные болты и рубероид – для ростверка.
• Плоский шифер и пенопласт толщиной 5-10 сантиметров – на цоколь.

Если вы планируете собирать столбовой фундамент своими руками, вам понадобится следующий набор инструментов:

• Лопата и тачка – для земляных работ.
• Ножовка, молоток гвозди – для опалубки и ростверка.
• Корыто или старая ванна и ведро – для бетонного раствора.
• Болгарка и дрель с победитовым сверлом – для цоколя.

Особенности и конструкция столбчатого фундамента

Несущая способность столбчатого фундамента значительно ниже, чем ленточного или монолитного

Этот тип основания представляет собой совокупность опор, установленных в грунте по определенной схеме. Вид, количество и размер столбов зависит от целого ряда факторов, главными из которых является состав грунта и вес здания. Поскольку площадь опор значительно меньше, чем у ленточного и плитного фундамента, несущая способность их пропорционально ниже.

Единичные опоры могут быть использованы при возведении легких дачных домиков каркасного типа, сооружений из пеноблоков и сэндвич панелей. Для тяжелых домов делается большее количество столбов, что в совокупности с обязательной установкой ростверка делает такое решение нецелесообразным. Проще, быстрее и надежнее залить железобетонную конструкцию.

При решении сделать фундамент на столбах следует учитывать такие особенности данной конструкции:

• Основа столбов должна опираться на прочный слой грунта. Нужно быть готовым к отрывке довольно глубоких ям.
• Устройство основания может быть единым или состоящим из единичных изделий. В первом случае опоры жестко объединяются ростверком, во втором — на них опускается плита перекрытия или нижние фрагменты бруса.
• Просвет под домом выбирается достаточным для обеспечения проветривания, защиты от холода и сырости. Проем можно использовать для складирования различных мелочей. Минимально допустимой считается возвышение 50 см.
• При проведении сборки опор из мелких фрагментов используется качественный вяжущий раствор.

В качестве постоянного основания столбчатый фундамент используется редко. В основном его делают для времянок, легких и разборных строений.

Преимущества и недостатки столбчатого фундамента

Рассчитанные самостоятельно и обустроенные своими руками столбчатые фундаменты для каркасных домов и построек без подвальных помещений, не оказывающих сильного давления на грунт, просты в исполнении и относительно дёшевы.

Столбчатый фундамент — простой в монтаже и доступный по стоимости материалов

По отзывам опорно-столбчатые фундаменты обладают достаточно внушительным списком преимуществ:

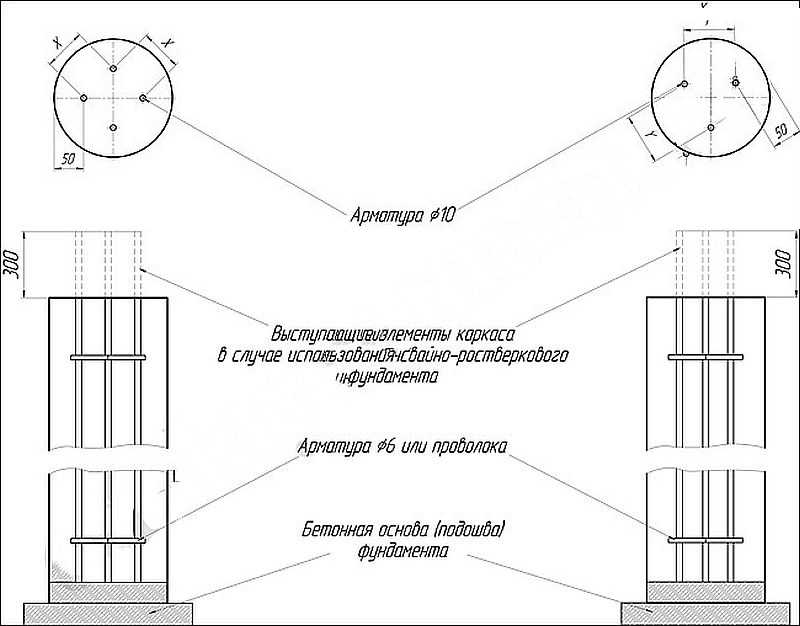

Армирование столбчатого фундамента осуществляют с помощью стальных прутков

При этом недостатков у столбчатых фундаментов всего два:

Виды опорно столбчатых оснований

В мелкомасштабном строительстве, при возведении небольших зданий из дерева либо каркасных панелей, к обустройству опорно-столбчатых оснований прибегают достаточно часто.

Рис. 1.1: Опорно-столбчатый фундамент из ФБС блоков

Совет эксперта! популярность данного вида фундамента обуславливается его экономичностью как в плане финансовых расходов, так и в плане затрат времени, которое необходимо для создания опорно-столбчатого основания.

Существует несколько видов опорно-столбчатых оснований, каждый из которых обладает своими преимуществами и недостатками. Рассмотрим основные из них:

• Кирпичные;

Это наиболее простой вариант, который отлично подойдет для строительства легких домов на плотном грунте (супеси либо сухая песчаная почва) с низким уровнем залегания грунтовых вод. Несущей способности кирпичных стоек будет достаточно для любых хозяйственных помещений и для небольших одноэтажных домиков из дерева.

Рис 1.2: Строительство опорно-столбчатого фундамента из кирпича

• Столбчатые опоры из стальных труб;

Забетонированные металлические трубы обладают наибольшей несущей способностью среди всех видов столбчатых опор. Для строительства опорно-столбчатого фундамента используются трубы с толщиной стенки минимум в 4 миллиметра, при обязательным является покрытие труб антикоррозийной грунтовкой по металлу, которая необходима для защиты стали от повреждений под воздействием грунтовых вод.

• Столбчатые опоры из асбестовых труб;

Асбестовые трубы в строительстве столбчатых фундаментов используются в качестве наиболее дешевого варианта. При возведении основания трубы заполняются бетоном и при необходимости армируются арматурным каркасом из прутьев диаметром 10-12 мм.

Это важно! Опорно-столбчатое основание из асбестоцементных труб, помимо плотных грунтов, хорошо зарекомендовало себя на рыхлой, склонной к сдвигам почве.

Рис 1.3: Опорно-столбчатый фундамент из асбоцементных труб

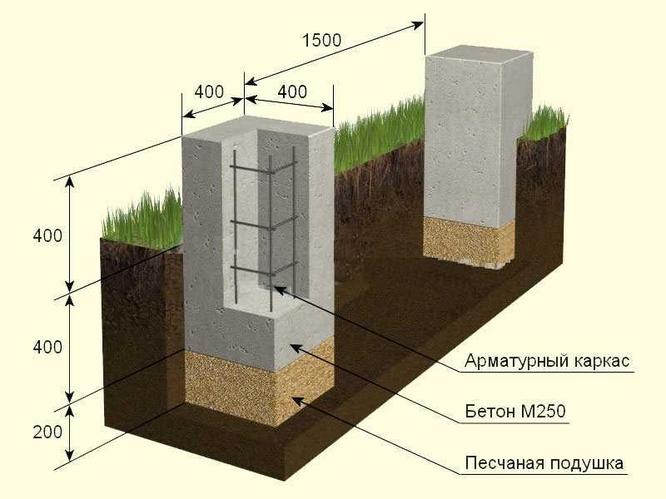

• Столбчатые опоры из монолитного бетона;

Для строительства монолитных столбов предварительно создается опалубка из досок, в которую помещается армокаркас и заливается бетон. Для фундаментов данного типа крайне необходимым является наличие уплотняющей подсыпки из песка и щебня, которая будет препятствовать как выталкиваю столбов из грунта в результате морозного пучения, так и усадкам под весом здания.

Рис 1.4: Монолитный бетонный опорно-столбчатый фундамент

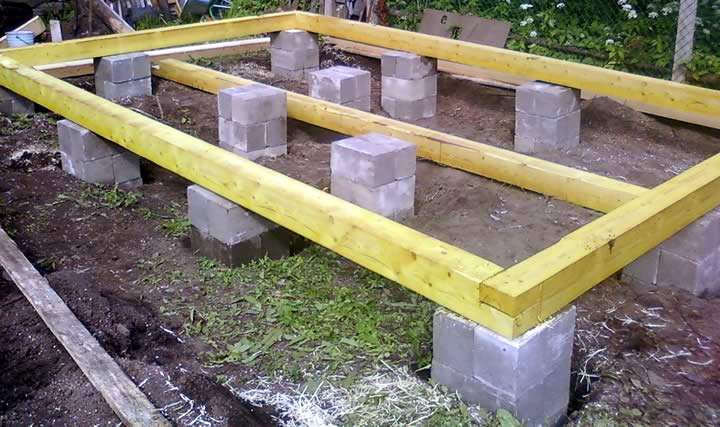

• Из фундаментных бетонных блоков;

За счет большого размера бетонных блоков такой фундамент можно возвести в кратчайшие сроки (за 1-2 дня), при этом вам не нужно ждать отвердевания бетонного раствора, как в случае с трубными стойками, а к дальнейшему строительству можно приступать уже на следующий день после монтажа фундамента.

• Из дерева;

Для строительства опорно-столбчатого фундамента могут использоваться бревна, однако ввиду множества недостатков данного материала (подверженность гниению, воздействиям грунтовых вод и невысокой несущей способности) такой вид оснований встречается достаточно редко.

Рис 1.5: Опорно-столбчатый фундамент из бревен

Устройство и виды

Столбчатый фундамент состоит из некоторого количества опорных столбов, передающих нагрузку от здания на грунт. Столбы могут иметь прямоугольное или круглое сечение, могут выполняться из:

• монолитного железобетона;
• кирпичей (полнотелых керамических, хорошо обожженных);
• бетонных (из тяжелого бетона марки не ниже В15) и железобетонных блоков;
• бута и бутобетона.

Самые надежные — из монолитного железобетона. Они могут использоваться на грунтах, склонных к пучению с высоким уровнем грунтовых вод. Все остальные состоят из элементов, скрепленных бетонным раствором и по прочности уступают монолиту. Их рекомендуют использовать на нормальных грунтах.

Два вида столбчатого фундамента из разных материалов, под здания разного веса

Столбы в обязательном по ставят в углах здания, в местах примыкания стен и простенков. Если при этом расстояние между опорами превышает 3 м, ставят дополнительные. Шаг установки в среднем 1,5-2,5 м. Чем более тяжелое будет стоять здание, тем меньше шаг, но чаще чем через 1 м ставить нет смысла: слишком дорогой получится фундамент.

Виды ростверка

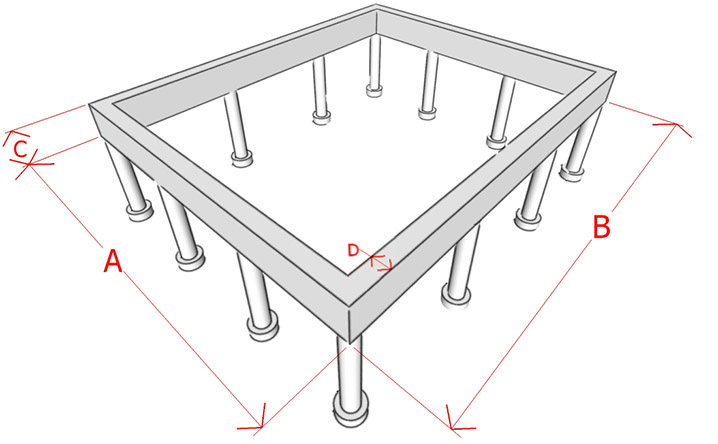

Чтобы нагрузка от здания передавалась на столбы равномерно, их связывают поперечной балкой — ростверком или мелкозаглубленной лентой. Этим нивелируется один из главных недостатков столбчатых оснований — возможная неравномерная усадка опор.

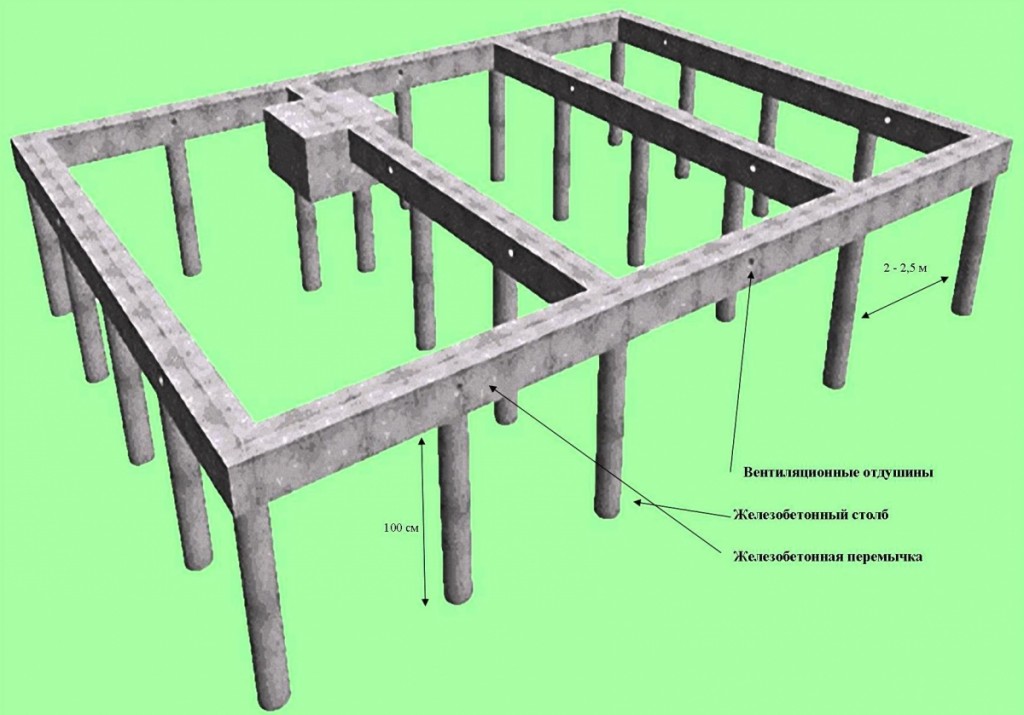

Пример столбчатого фундамента с ростверком

При строительстве деревянных домов или каркасников в качестве ростверка часто используется деревянный брус большого сечения, иногда используют металл — профилированную трубу большого сечения или тавровые/двутавровые балки. Для связи балок и обвязки при строительстве столбов в них закладывают шпильки, специальные элементы крепления или делают выпуск арматуры. Форма закладных выбирается исходя из планируемого типа ростверка.

Обвязка столбов металлом

Под деревянные дома чаще укладывают брус

Для тяжелых домов делают бетонную балку. Она может быть составной — из готовых железобетонных балок, а может быть монолитной. Хоть составные реализуются проще (купить, поставить, связать), но монолитная выходит дешевле, да еще более надежной. Поэтому монолитный ростверк используют чаще. Под дома из кирпича и других тяжелых материалов он более пригоден.

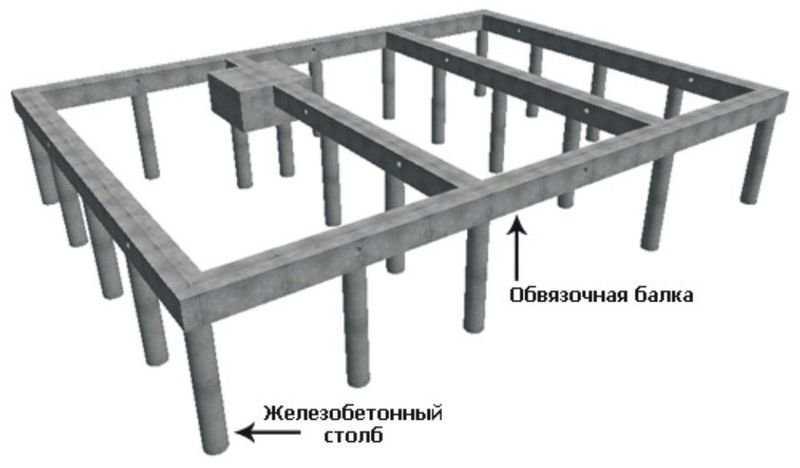

Пример столбчатого фундамента с монолитным ростверком

Пристройки и их фундамент

Если к дому есть более легкие пристройки — крыльцо, веранда, трасса — фундаменты делают отдельными и несвязными. Это значит, что для дома делают свой контур, для крыльца — свой. И они между собой не должны иметь точек соприкосновения. Так как ростверки (балки, проходящие по верху опор) располагаются рядом, между ними укладывают демпферный слой. Например, рубероид в два слоя, картон из минеральной ваты и другие подобные материалы.

Пример организации узла примыкания крыльца

Это необходимо так как вес у этих элементов очень отличается, соответственно отличается величина нагрузки на фундамент. Если сделать его связным, большая разница вызовет перекос, а возможно и разрушение здания.

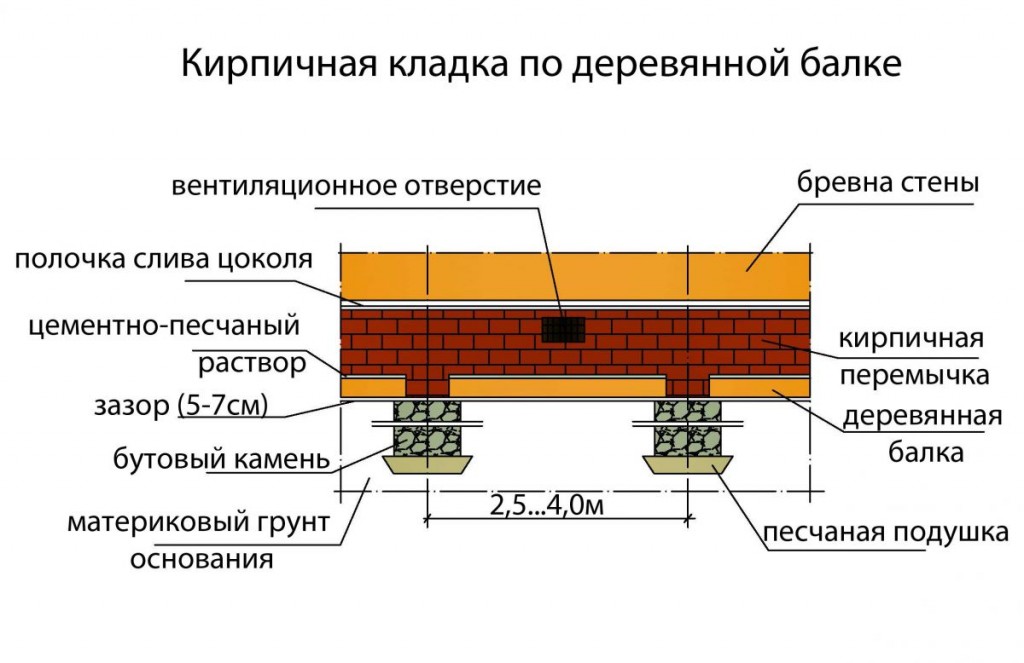

Чем закрыть промежутки между столбами

При установке столбчатого фундамента здание получается приподнятым над землей и под черновым полом гуляет сквозняк. Это хорошо для поддержания нормальной влажности древесины, но плохо для отопления: слишком холодный получается пол. Еще один момент: под домом любит селиться всякая живность. И домашняя и не очень… По этим причинам пространство между столбами стараются закрыть. Сделать это можно двумя способами:

• устройством забирки — каменной или кирпичной кладки между столбами;
• прикрепив куски листового материала или отделочные материалы.

Проще, конечно, прикрепить листовой материал. Его тогда отрезают с таким расчетом, чтобы он не упирался в грунт. Оставшийся зазор пригодится и для вентиляции и для компенсации пучения.

Забирку делают если планируют делать утепленную отмостку вокруг дома. При этом ее устанавливают так, чтобы она не подпирала ростверк или нижнюю обвязку — делают в один уровень с наружной кромкой столбов (они должны быть шире стены минимум на 10 см).

Пример устройства забирки из бута

Опорно-столбчатый фундамент

На нормальных грунтах небольшие легкие постройки площадью не более 30 квадратных метров — типа сарая, беседки и других подобных зданий — можно делать на облегченном фундаменте. Его называют опорно-столбчатый. Обычно это один или несколько бетонных блоков, уложенных на песчано-гравийную подушку.

Опорно-столбчатый фундамент

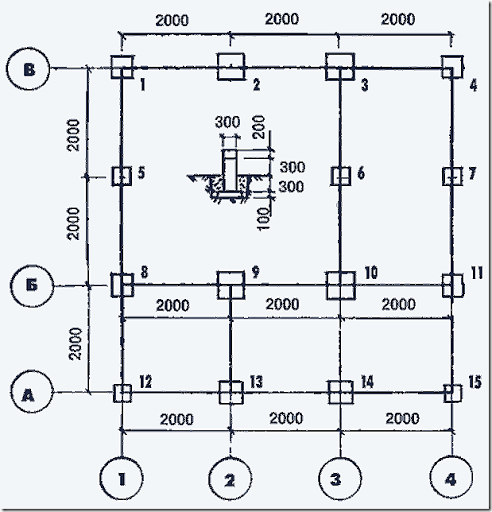

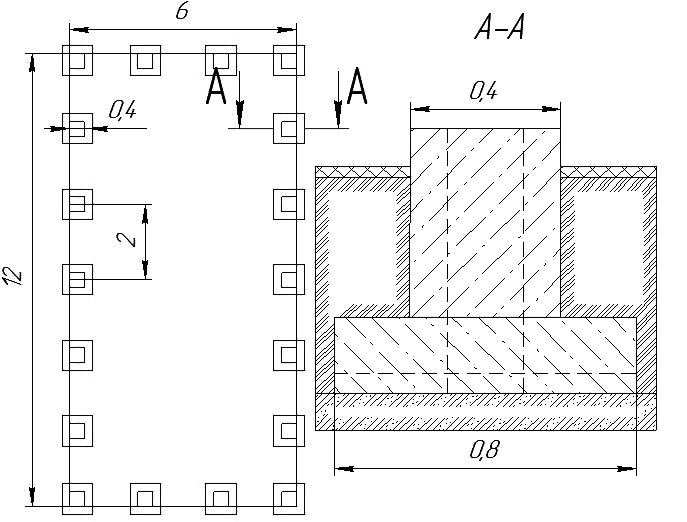

Планирование столбов такое же: под углами, в местах примыкания стен и промежуточные, если необходимо. При таком типе важно хорошо утрамбовать подушку, увеличив тем самым несущую способность грунта. И еще один момент: на сыпучих или глинистых водонасыщенных грунтах такой тип основания не использовать. Даже под душ или сарай. Он будет абсолютно ненадежным.

Чем отличается свайный и столбчатый фундамент

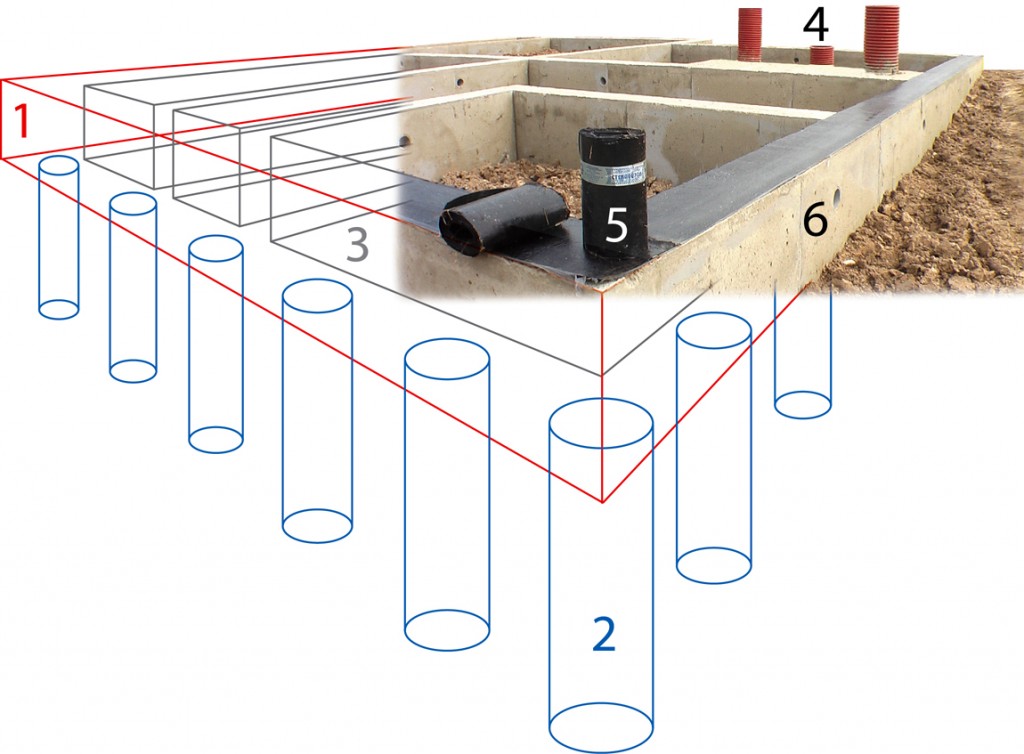

Если посмотреть на столбчатый фундамент с круглыми столбами и свайный, на первый взгляд разницы нет. Но она есть. Это — грунты на которых они ставятся и глубина, на которую заглубляются. Свайные фундаменты ставят на грунтах со слабой несущей способностью и их задача — пройти нестабильные грунты и передать нагрузку от дома более плотным слоям. Столбчатые ставят на грунтах с нормальной несущей способностью и их глубина определяется типом грунта, климатической зоной и уровнем грунтовых вод. Конструктивно же они похожи, но задачи имеют разные, как и разную область применения.

Почему стоит выбрать столбчатый фундамент под каркасный дом?

Вот основные плюсы столбчатого дома под каркасный дом:

• Высыхает быстрее, не требует усадки в отличие от ленточного.
• Для возведения не нужно привлекать габаритную технику и большое количество людей.
• Обходится дешевле ленточного в два раза.
• Можно возводить каждый столб фундамента отдельно.
• Строительство возможно даже зимой.
• Легко ремонтируется и заменяется.

Требования к возведению столбчатого фундамента своими руками:

• Почва устойчива, отсутствует плывучий водонасыщенный грунт.
• Нельзя сооружать подвал.
• Дом должен быть 6 на 6 м, либо чуть больше, но незначительно.

Фундаменты столбчатого типа предназначены для облегченных строений. Именно таким является каркасный дом. Поэтому такой вариант фундамент выбирать наиболее целесообразно.

Типы столбчатых фундаментов

Существуют три основных типа этих оснований:

• незаглубленное;
• малозаглубленное;
• установленное ниже глубины промерзания грунта.

Мелкозаглубленный столбчатый фундамент

Этот тип основания применяют в регионах, где сочетаются плюсовые зимние температуры и небольшой уровень осадков. Их также можно использовать и в других регионах, но только для одноэтажных каркасных домов. Это вызвано меньшей несущей способностью.

Полезная информация! Чаще всего такой фундамент применяют для различных деревянных хозпостроек.

Слабозаглубленный столбчатый фундамент

Столбчатый незаглубленный фундамент

Этот тип оснований примеряют так же, как и незаглубленный. Разница в том, что на этом основании можно строить одноэтажные дома из бревна или бруса, а также каркасные строения высотой 2–3 этажа.

Различные незаглубленные основания

Фундамент, установленный ниже глубины промерзания грунта

Такой тип оснований обладает максимальной прочностью и несущей способностью, а также не подвержен влиянию пучения грунта. Поэтому его применяют для любых деревянных домов и строений.

Пучение грунта выше глубины промерзания

Столбчатый фундамент ГОСТ СНИП

Свайно — столбчатый фундамент — утепление по СНиП

Каждый человек, который решил построить дом на склоне холма или на наклонной поверхности, задается одним важным вопросом — какой фундамент стоит использовать? Самым надежным вариантом можно считать свайный фундамент.

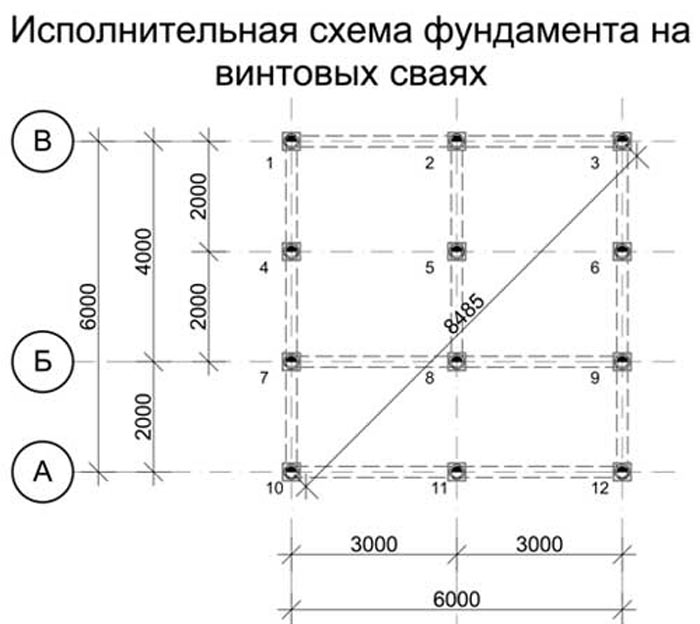

Существует два основных вида свайных фундамента. Это винтовой и столбчатый. Правда, стоит отметить, что каждый фундамент нуждается в утеплении.

Это мероприятие довольно сложное и требует особого подхода.

Утепление свайного фундамента производится согласно основным требованиям законодательства страны.

Строительство отдельного утеплительного элемента — забирок

Утепление столбчатого фундамента предусматривает строительство отдельного элемента фундамента – забирок. Это специфический вариант цоколя, который является неотъемлемой частью всего фундамента.

Монтаж и строительство этого элемента считается одним из основных правил СНиП «свайные фундаменты» для строительства.

В том числе — и норм, установленных для утепления производится при помощи нескольких основных материалов. Это: кирпич, камень или доска.

СНиП – свайные фундаменты предусматривает применение различных видов утеплителя:

1. Песок. Это стандартный вариант утеплителя. Правда, стоит отметить, что строители считают песок временным вариантом утеплителя. Его используют в качестве утеплителя при строительстве бань. Но применение возможно только до того, как будут возведены стены.
2. Керамзит. Это особый вид утеплителя, который применяется для строительства фундамента. Керамзит устанавливается во внутренней части фундамента.
3. Пенополистирол. Утепление фундамента на сваях пенополистеролом производится согласно СНиП – свайные фундаменты. Листы крепятся на вертикальные поверхности фундамента. Крепление производится с самой нижней точки к верхней. Стоит отметить, что по мере производства работ толщина листов может постепенно меняться. Участки, где на листы попадает солнечный свет, следует покрывать утеплителем или специальными облицовочными плитами.

Утепление свайного фундамента и его особенности

Особенность утепления фундамента заключается в том, что необходимо обезопасить утеплители от негативного влияния внешних факторов.

В качестве гидроизоляционных материалов можно применять самые разнообразные вещества.

После того, как гидроизоляция будет укреплена на стенах фундамента, можно укреплять утеплитель. Для защиты от грызунов можно использовать металлическую сетку с очень мелкой ячейкой.

Утепление столбчатого фундамента строительной компанией

Каждая компания применяет только последние разработки технологий. Это касается как утеплителей, так и техники производства всех работ.

Не стоит забывать, что утепление фундамента на сваях лучше всего доверить профессионалам.

Работники строительной компании уделяют особое внимание СНиП – свайные фундаменты, которые указаны в законодательных актах страны.

Каждый заказчик может обратиться в профессиональную строительную компанию. Операторы предоставят подробную информацию, которая необходима каждому клиенту.

1. Будет озвучена стоимость не только выполнения работ, но и материалов. Каждая строительная компания сотрудничает с различными производителями строительного материала. Соответственно, стоимость материалов будет относительно не высока.
2. Специалисты произведут осмотр строения и проанализируют план строительства. На основании полученных данных строители смогу посоветовать необходимый вариант материалов.
3. Произведут общую калькуляцию выполнения заказа.

Выполнение всех работ строительными компаниями

Утепление свайного фундамента производится с применением пенополистирола и пенопласта. Оба варианта утеплителя указаны в нормативных актах СНиП – свайные фундаменты.

Соответственно, эти материалы можно применять в качестве утеплителя для самых разнообразных видов фундамента.

Пенопласт, это относительно недорогой вариант утеплителя. Но стоит отметить, что пенополистирол — это более качественный утеплитель для всех типов фундамента.

Каждая строительная компания применяет так называемый индивидуальный подход к каждому клиенту.

Это позволяет выполнять все работы по утеплению фундамента, качественно и в максимально короткие сроки.

Устройство опалубки для столбов фундамента

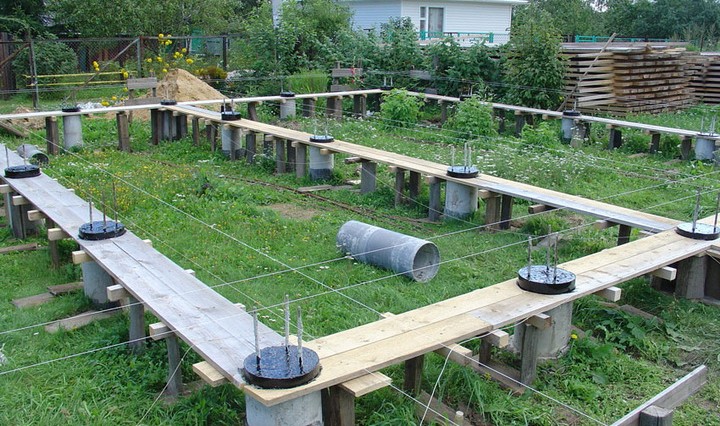

В качестве материала для изготовления опалубки чаще всего применяются доски толщиной не менее 20 мм. Они имеют небольшой вес, что обеспечивает удобство монтажа, а также стоят дешевле металлических и древесно-стружечных материалов, которые также могут использоваться для возведения опалубки.

Доски сбиваются в щиты, а те в свою очередь в короба, после чего устанавливаются в подготовленные ранее отверстия. Поверхность деревянной опалубки нужно тщательно смочить водой, что, во-первых, не позволит ей впитывать воду из бетона, а во-вторых облегчит демонтаж после схватывания бетонной смеси.

Помимо досок, в качестве опалубки могут быть использованы асбестовые, керамические и железные трубы необходимого диаметра. В отличии от щитов из досок, они после заливки бетона не извлекаются из грунта, а остаются там навсегда.

Также допускается не устанавливать опалубку вовсе, если стены ямы сухие и не обваливаются, а также выкопаны точно по расчетному сечению столбов. В этом случае, периметр ямы просто выстилается полиэтиленом, чтобы земля не впитывала воду из бетона.

Земляные работы

Здесь все зависит от того, из какого материала столбчатый фундамент решено возводит:

1. Если это блочные материалы, тогда под них лопатой выкапывается прямоугольной формы яма. Глубина определяется на стадии проведения расчетов. Обычно блочная разновидность является конструкцией малозаглубленной или поверхностной.
2. Если это бетонный раствор, то под столбы бурятся скважины круглого сечения, для чего можно использовать садовый бур. К примеру, монолитная опора сечением 200 мм² и глубиною 1 м выдерживает 3-7,5 тонн нагрузки в зависимости от типа грунта.
3. Монолитная конструкция может быть и прямоугольного сечения, для чего необходимо сооружать под каждый столб опалубку, соответствующей формы. Объем земляных работ в этом случае сильно увеличивается, потому что для установки опалубки необходимо пространство. Поэтому размер ям увеличивают по 40-50 см с каждой стороны.

Расчет стоимости большинства видов столбчатого фундамента возможно сделать самостоятельно с помощью специальных онлайн-калькуляторов или программ. Многие из них достаточно легко находятся в интернете, бесплатны и обладают интуитивно понятным интерфейсом.

Самые сложные для строительства это глинистые грунты. Они плохо отводят воду, и она скапливается в небольших полостях. При замерзании она значительно увеличивает объем почвы. Увеличиваясь в объеме почва давит на все, что в ней находится, включая и фундамент. Это явление называется пучением (почва вспучивается), а грунты, а которых они явно выражены — пучинистыми.

Силы пучения прикладываются как снизу, пытаясь вытолкнуть столб, так и с боков, пытаясь сдвинуть опору в сторону. Именно по этой причине в глинистых — пучинистых — грунтах лучше делать столбы монолитными с армированием.

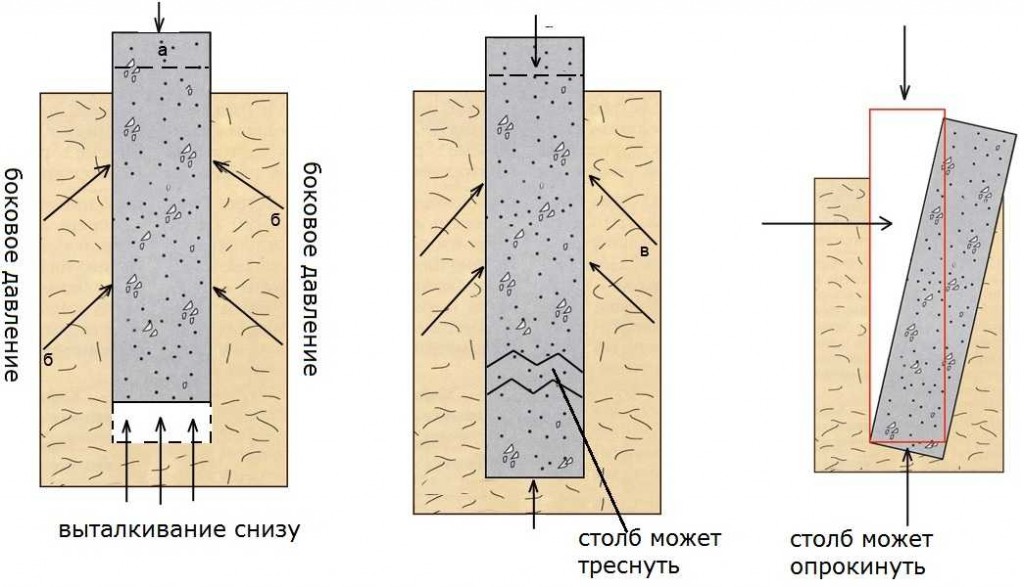

Как действуют силы пучения на столбчатый фундамент

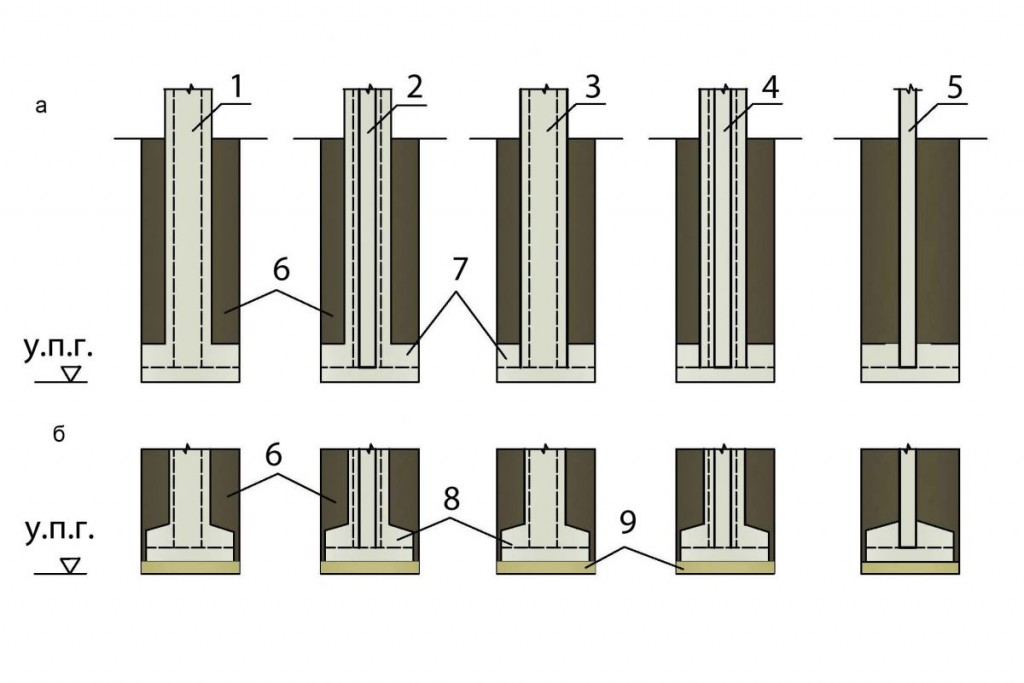

Также чтобы столбы не выталкивало вверх, нижнюю часть делают расширенной. Эту область называют пяткой и по размерам она обычно в два раза превышает размеры самого столба, а ее высота равна 1/3 сечения столба. Например, под столб 40 см делают пятку 80*80 см, высотой 13 см или около того.

Швы между блоками/кирпичами/камнями в сборных столбах далеко не всегда способны противостоять боковым нагрузкам, потому для уменьшения влияния сил пучения на сборных столбчатых фундаментах их делают со скошенными стенками. Это повышает их надежность в пучинистых грунтах. На нормальных грунтах столбы складывают с ровными стенками.

Сборный столбчатый фундамент делают со скошенными стенками

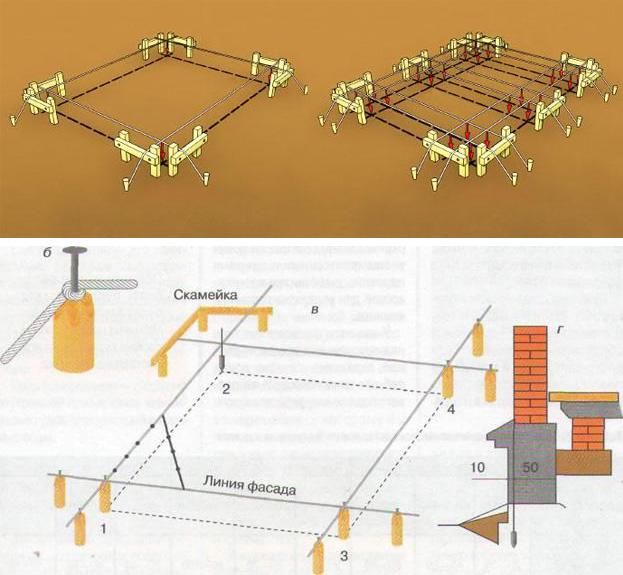

Все начинается с подготовки основания грунта, и его разметки. Для этого используют веревку и колышки. Для обозначения ширины фундамента протягивают две веревки параллельно. Необходимо соблюдать прямые углы на пересечении веревок, поэтому лучше воспользоваться геодезическим прибором.

Разметив участок необходимо снять с него верхний слой земли глубиной до 200 мм. Следуя проекту, делают разметку под столбы с точным соответствием размеров.

В скважине делается песчаная подушка, которую следует увлажнить, и тщательно уплотнить. На песчаное основание необходимо залить раствор бетона. Так получится крепкая основа.

Подготовка участка под устройство фундамента бани

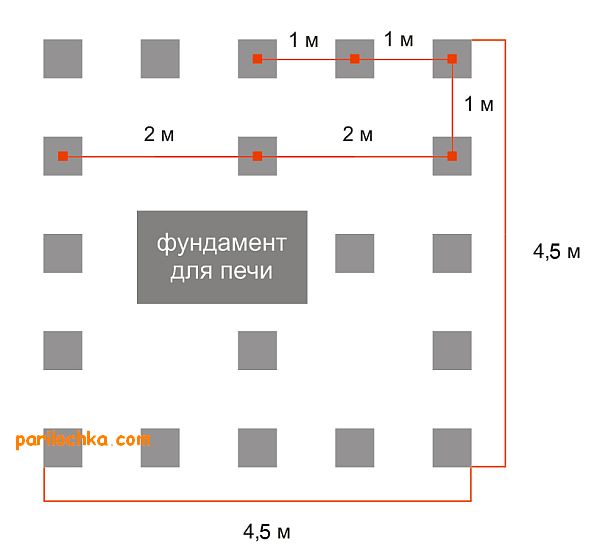

Столбчатый фундамент для бани легко сделать своими руками, для этого достаточно обладать некоторыми строительными навыками и соблюдать технологию работ.

Перед началом работ следует выполнить некоторые подготовительные мероприятия, которые помогут установить столбчатые опоры наиболее ровно.

Подготовительные работы

Перед заложением основания необходимо подготовить участок Если на участке, предназначенном под строительство бани, растут зеленые насаждения, их необходимо выкорчевать, так же как и старые пни, многолетние травы. Участок следует очистить от мусора, засыпать все ямы и рытвины, при необходимости выполнить вертикальную планировку.

Затем можно сделать разметку будущего фундамента, для чего своими руками следует отмерить необходимые расстояния длины и ширины бани, по углам вбить колышки.

По периметру бани следует протянуть строительный шнур, надёжно укрепляя его концы на вбитых кольях. Шнур поможет лучше определить направление для рытья шурфов.

Так как столбы устанавливаются для опирания не только наружных, но и внутренних несущих стен и перегородок, разметку следует продолжить внутри периметра фундамента для бани, протягивая шнур по колышкам.

Земляные работы, устройство столбов

Ямы под столбчатые опоры можно сделать своими руками, используя обыкновенную лопату, в таком случае работы затянутся на длительное время. Гораздо быстрее подготовить ямы, используя специальный бур. Диаметр отверстий следует предусматривать исходя из конструкции столбчатой опоры и материала изготовления.

На дне ямы следует выполнить песчано-гравийную подушку, для чего своими руками добавляют сначала крупный песок (слой 20 см), а затем щебень мелких фракций (слой до 20 см).

Песок и щебень уплотняют трамбовками, поливая водой. Когда основание ямы основательно утрамбовано, приступают к устройству столбов монолитным способом или из штучных материалов.

Посмотрите видео, как выкопать основание ямы под дальнейший монтаж столба.

Технология возведения монолитных столбов

В ямы выставляются отрезки труб, внутри которых располагают арматурные прутки (до 5 шт.). Для массивных столбов арматурный каркас может быть изготовлен традиционными способами – сварной или вязаный. Отдельные арматурные прутки или готовый каркас устанавливаются таким образом, чтобы над поверхностью столба были выпуски до 15 см, которые свяжут столбы и ростверк.

Бетонный раствор заливается в трубы послойно, каждый слой трамбуется специальными вибраторами. Если работы по бетонированию столбов выполняются своими руками, трамбовка смеси можно проводить с помощью обычного прута. Бетонная смесь наберет прочность не ранее чем через 5 дней, трубы из асбоцемента или пластика можно не снимать с конструкции опор, а вот деревянную опалубку придется демонтировать своими руками.

Для защиты фундаментных столбов от преждевременных разрушений, необходимо выполнить гидроизоляцию поверхности, применяя обмазочные или оклеечные строительные материалы (гидроизол, битумная мастика, рубероид, мембраны).

После окончания изоляционных работ требуется провести работы по обратной засыпке пазух.

Ростверк

Ростверк монтируется непосредственно после изоляционных работ и обратной засыпки. Ростверк по столбам фундаментного основания может быть выполнен из различных материалов: монолитный, металлический, деревянный. Под баню из сруба лучше всего предусмотреть ростверк из деревянного бруса, который требуется тщательно обработать специальными составами от биологических поражений и возгорания.

Конструкция монолитного бетонного ростверка по столбчатым опорам

Любой ростверк помогает связать столбчатые опоры в единую жесткую конструкцию, которая приобретает жесткость, прочность и устойчивость. Столбы с обвязкой более надёжно удерживают здание, предотвращая опрокидывание здания, особенно это актуально в грунтах с недостаточной несущей способностью.

Ростверк может быть монолитным (из бетона), в этом случае сначала выполняется металлический каркас из цельных балок или отдельных элементов (перемычки сборного пояса свариваются между собой). После выполнения металлической обвязки, устанавливают опалубку и бетонируют конструкцию.

Очень часто ростверк для бани выполняется из металлических балок, чаще всего используется швеллер, который соединяется с арматурным каркасом столбов (для этого оставляли выпуски арматуры при бетонировании). Швеллер закрепляют по столбам полками вниз, что дает прочную поверхность для возведения стен.

Забирка

Обычно по столбчатому основанию бани выполняют высокий ростверк, когда конструкция не достигает поверхности земли на 10-15 см. При таком расположении, под зданием бани образуется свободное пространство, которое не защищено от атмосферных осадков, холода и прочих неблагоприятных явлений.

Высокий ростверк не может защитить полы бани от холода, поэтому для сохранения тепла требуется возвести забирку – фальшивую стену, которая скроет открытое пространство между поверхностью грунта и поясом ростверка.

Для выполнения забирки потребуется кирпич или облицовочный сайдинг, которые послужат не только для сохранения тепла, но и для декоративных целей. Наружный фасад бани, отделанный сайдингом, прекрасно вписывается в стилевое решение по отделке комплекса построек на участке.

Основные этапы строительства своими руками

В зависимости от материала, используемого для возведения свай, будет различаться процесс строительства основания для здания.

Из кирпича

Монтаж указанной конструкции значительно проще, чем монолитной, но полученный фундамент не сможет выдерживать серьезные нагрузки. Как правило, колонны из кирпича используются для постройки легких конструкций: сараи, беседки и др.

Делается предварительная разметка территории, роется котлован по отведенным границам. На дно укладывают щебень слоем до 20 сантиметров, утрамбовывают. Щебень поможет не только правильно распределить нагрузку, но и выполнит роль дренажа, чтобы грунтовые воды не достигли блоков. Для создания подушки насыпается песок слоем в 10 см, утрамбовывается и выравнивается по горизонтали.

Следующий шаг столбчатого фундамента– укладка кирпичей. Каждый слой выравнивается по уровню, крепление обвязки к столбчатому фундаменту происходит с помощью цементного раствора. Перевязка швов выполняется путем перпендикулярного выкладывания второго слоя. После того, как блоки выложены, сверху укладывается рубероид, являющийся гидроизоляцией. Этот необходимо, чтобы влага не попала в ростверк и последний не сгнил.

Блоков

Использование блочных элементов при строительстве– не самый дешевый и простой вариант столбчатого фундамента. Зато полученная основа имеет продолжительный срок эксплуатации и отлично поддается ремонту.

Весь процесс монтажа столбов из блоков полностью идентичен тому, как делаются колонны из кирпича:

• Делается разметка территории с обозначением, где будут находиться основные узлы конструкции;
• Далее роется котлован под каждый столб, засыпается щебень, песок. Каждый слой тщательно утрамбовывается и выравнивается по горизонтали;
• Укладываются блоки, скрепляемые бетонным раствором.

Следует обратить внимание, что если почва подвержена пучению, то это может привести к деформации конструкции и даже ее разрушению.

Монолитные

Перед началом строительства проводятся проектно-изыскательные работы по монтажу. Только после этого переходят к проведению практических работ. Участок размечается, устанавливаются колышки на узлах будущей столбчатой конструкции для печного фундамента, натягивается бечевка. Для предварительной разметки не обязательно соблюдать точность углов.

Далее верхний слой почвы удаляется. Для простоты перемещения по площадке, рекомендуется утрамбовать грунт. После предварительной подготовки переходят к более точной разметке. Теперь колышки размещаются в точных местах, с соблюдением углов. После того, как все размеры выверены и установлены, переходят к рытью скважин под столбики. Как правило, котлован для свай имеет сторону 40 сантиметров. При необходимости, можно увеличить до 80 см.

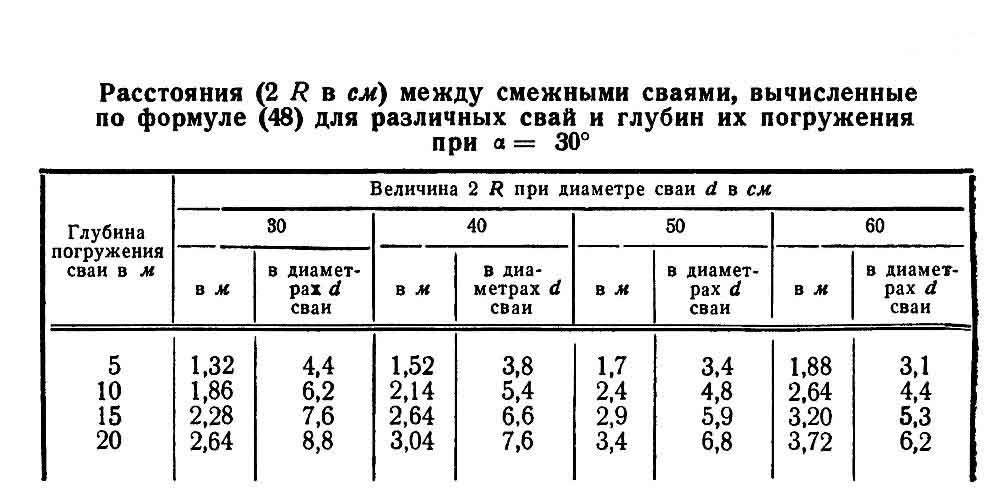

Не стоит слишком часто и близко устанавливать столбики будущего фундамента. Оптимальное расстояние между столбами составляет 3 метра. Как только котлован вырыт, устанавливается гидроизоляционный слой (пленка 200 микрон, рубероид, бикрост), затем заливается пятка элемента опоры.

Армирующие элементы состоят из прутов с диаметром 10 мм. Количество прутов зависит от размера столба и рассчитывается и индивидуально для каждого объекта. Армирование должно иметь высоту, достаточную для дальнейшей связки с ростверком. После того, как армирование установлено, сооружают опалубку для каждого столба и фиксируют в вертикальном положении обратной засыпкой. Для этого можно использовать плиты ОБС с толщиной не меньше 12 миллиметров. При этом нужно учитывать, что бетон должен скрыть металлическую сетку со всех сторон, толщина слоя не меньше 5 сантиметров.

Как только бетон застыл и набрал достаточную прочность можно демонтировать ограждения.

Из труб

В первую очередь чтобы провести работы из труб пвх надо срезать дерн и удалить верхний пласт грунта на участке. Срезать нужно глубиной примерно 30 см.

Далее производится разметка и надо набить колышки в тех местах где будут устанавливаться опоры. Используя технику сверлятся технологические скважины глубина которых составляет 1,5-1,7 м. и диаметром 25 см, однако перед тем как залить столбы под дом, желательно прочитать все отзывы.

Насыпается на дно гравий или щебень – приблизительно 20 см. Далее в каждую скважину нужно вставить трубы для фундаментных столбов диаметром 20 см. Трубы бывают:

1. Асбестоцементные;
2. Металлически
3. Железобетонные.

Все зазоры уплотняются грунтом.

Трубы выставляются строго в вертикальном положении. Надо выставить уровень. При необходимости трубы укрепляются опалубкой.

Расчет столбчатого фундамента

Существуют онлайн-калькуляторы для расчета фундамента

Грамотно проведенный расчет основания позволит возвести сооружение достаточной прочности, не потратив при этом лишних денег на достижение надежности, которая просто не будет востребована. Изначально нужно учитывать, что опорный блок не предназначен для размещения на нем тяжелых железобетонных плит и толстых кирпичных кладок.

Чертеж будущего сооружения должен содержать в себе следующие данные:

• схема расстановки опор;
• материал изготовления стержней;
• глубина погружения свай;
• применяемая технология.

При проектировании нельзя полагаться на удачу или опыт строительства у соседей. Достижение желаемого результата возможно при условии учета всех сопутствующих факторов и грамотного использования имеющейся информации.

К числу исходных данных для проведения расчета относится:

• структура грунта;
• глубина залегания грунтовых вод;
• несущая способность почвы;
• уровень промерзания земли;
• максимальная и минимальная высота снежного покрова;
• прочность материала;
• вес здания с находящейся в нем мебелью, бытовой техникой и коммуникационными системами.

Информацию о несущей способности почвы можно получить из таблиц документа СНиП Вес здания рассчитывается простыми математическими действиями. Получить данные о несущих конструкциях можно путем умножения их объема на плотность, которая указывается в инструкции к товару.

В дальнейшем нужно поделить массу строения на показатель сопротивления грунта и умножить на 1,5, чтобы иметь запас прочности. Полученный результат будет площадью, которую должны создать основания столбов на грунт. Остается только поделить это число на сечение одного столба и получить количество необходимых изделий.

Заключительным этапом расчетов является определения места установки опор, здесь нужно соблюдать принцип равномерности и не превышать расстояние между ними 200 см для предотвращения провисания соединительных балок.

Глубина заложения

Основной критерий выбора параметров фундамента — обеспечение его целостности. Потому, при планировании, всегда закладывают запас прочности порядка 20-40%. Он компенсирует (до какой-то степени) непредвиденные изменения условий (уровня грунтовых вод, непредвиденно низких зимних температур) или нагрузок. Особенно ярко это проявляется именно при планировании фундаментов: и глубину заложения берут с запасом и несущую способность обычно занижают. Оно и понятно: добавить что-то к уже готовому фундаменту затея или очень дорогая или нереальная.

Наибольший запас прочности закладывают на пучинистых грунтах: просчитать их проявление невозможно, потому стараются сделать как можно надежнее. Для этого для частных домов фундаменты закапывают ниже глубины промерзания грунта. Вы узнаете средние данные по вашему региону, и добавляете к этой цифре порядка 15-25 см. Так получаете глубину заложения фундамента. Например, по региону грунт промерзает на 1,5 м, значит глубина заложения фундамента 1,65-1,75 м.

Несколько примеров монолитных столбов

Как вы понимаете, если делать сборные столбы — из кирпича, бута, блоков — придется под каждый копать приличных размеров яму. Дно должно быть ниже глубины заложения на 20 см, чтобы сделать отсыпку. Также яма должна быть прилично шире — в ней надо будет работать, складывая опоры. Это — еще одна причина почему делают монолитные столбы: под них бурятся лунки, на дно высыпается гравий или песок и вставляется опалубка (чаще всего трубы нужного диаметра). Внутрь которых устанавливают армирующий элемент — каркас из арматуры или металлическую трубу.

Это правило работает для тяжелых зданий. Но под них столбчатые фундаменты делают редко. Их ставят в основном под легкие постройки: деревянные или каркасные дома или хозпостройки. Если в таком здании не планируется подвал, целесообразнее сделать фундамент малозаглубленный (глубина заложения от 0,5 до 0,7 уровня промерзания) или незаглубленный (от 0,3 до 0,5 глубины промерзания).

Пример устройства незаглубленного столбчатого фундамента при глубине промерзания 1,2 м (1/3 от 120 см — это 40 см)

При таком выборе силы пучения будут действовать на столбы, но так как их площадь меньше, чем у ленты, то и воздействие окажется не таким сильным. Эти воздействия успешно компенсируются конструкцией каркасного или деревянного дома. Тем более, что принимаются дополнительные меры по снижению воздействия сил пучения:

• на дне ямы под столб делают гравийную подушку, которая часть нагрузки принимает на себя;
• делают боковые поверхности гладкими и дополнительно их смазывают солидолом, битумной мастикой, эпоксидной смолой и т.п.
• делают утепленную отмостку вокруг дома.

В результате большинстве случаев хозяева даже не замечают, что фундамент «пучило». Какие-то опоры слегка поднялись, ростверк и обвязка их компенсировали. После оттаивания грунта все вернулось на место.

В грунтах хорошо отводящих воду столбчатый фундамент делают мелкого заложения или незаглубленный. Тут важно только правильно подобрать площадь колонн, чтобы равномерно передавать нагрузку.

В заключение

Столбчатый фундамент действительно дешев и мало трудоемок по сравнению с остальными. Но он и коварен. Не по своей вине, а потому, что очень чувствителен к механике грунта под ним. Кто даст гарантию, что она не изменится за время эксплуатации здания? Вырубят или насадят поблизости лес, построят скотный двор – через 2-5 лет в грунте начнет что-то, да меняться.

Поэтому столбчатый фундамент можно однозначно рекомендовать только для легких строений преимущественно дачно-гаражного типа, не предназначенных для постоянного проживания.

Что касается жилых домов на столбчатом фундаменте, то, во-первых, детям и внукам они достанутся, только если построены на подходящем грунте и в благоприятных природных условиях. Если же строиться на поколения, то уместно по аналогии вспомнить непреложное правило кредитования: брать в долг нужно в той валюте, в которой зарабатываешь. Иначе можно, как говорится, попасть по полной, что сейчас и наблюдается массово.

Для застройщиков, стесненных в средствах, существует правило не менее непреложное: на фундаменте экономят в последнюю очередь, а крайне желательно вовсе не нем не экономить. Лучше уж распланировать дом поменьше и построиться на ленте или на плите. Они в дальнейшем, если с финансами как-то образуется, позволят сделать пристройки, а вот столбчатый фундамент – ни в коем случае.

В общем, выбирая тип фундамента, нужно очень крепко подумать. И мы будем считать свою задачу выполненной, если материал данной статьи поможет вам принять верное решение.

***

© 2012-2020

(2 оценок, среднее: 4,50 из 5)что еще почитать: Свайно-винтовой фундамент своими руками: особенности, устройство, расчет, монтаж Как сделать опалубку: изготовление и установка для разных целей Плитный фундамент своими руками: расчет, строительство, области примененияВывести все материалы с меткой:

• камень и бетон
• строительные работы

Перейти в раздел:

• Строительство своими руками, загородный дом и участок

Столбчатые опоры для забора – разновидности изделий и отличия по форме

Хозяева частных домов используют различные виды материала для изготовления столбов изгороди:

• древесину. Традиционно используется брус, имеющий в поперечном сечении форму квадрата или прямоугольника, а также оцилиндрованные бревна. Деревянные опоры обеспечивают эстетическое восприятие забора. Однако они отличаются повышенной ценой и имеют ограниченный ресурс использования. Опорные элементы из древесины используют для временных оградительных конструкций;
• металл. Металлопрофиль и трубы отличаются сортаментом и формой поперечного сечения. Стальные опоры характеризуются долговечностью и способностью воспринимать повышенные усилия. Металл обладает устойчивостью к воздействию факторов природного характера. Опорные стойки из металла применяют для возведения различных видов оград, которые крепятся с помощью сварки;

Для изготовления столбов изгороди используют различные виды материала

• асбоцемент. Материал отличается хрупкостью и восприимчив к воздействию ударных нагрузок. Асбоцементные трубы требуют повышенной аккуратности при монтаже. Для повышения прочностных характеристик асбоцементных опор их внутренняя полость должна заливаться бетоном. Асбоцементные опоры используют для различных видов заборов;
• кирпич. Презентабельно выглядят заборные опоры, изготовленные из отожженного кирпича. Массивные опорные элементы обеспечивают неподвижность конструкции благодаря повышенным прочностным свойствам. Для обеспечения устойчивости опор важно знать правила выполнения кирпичной кладки;
• бетон. Столбики для забора бетонные уверенно конкурируют с металлопрофилем и деревянными брусьями. Для изготовления опор необходимо использовать специальный раствор бетона на базе цемента М400. Подготовленной смесью производится заливка коробчатой опалубки, в которой установлен металлический каркас. Для улучшения визуального восприятия поверхность бетонного столба декорируют.

Многие устанавливают заборные столбы из бетона. По эксплуатационным характеристикам они не уступают, а порой даже превосходят опорные элементы из других материалов. Опоры, изготовленные из бетона, предлагаются в расширенном ассортименте.

Они отличаются:

• формой поперечного сечения;
• вариантом конструктивного исполнения;
• особенностями крепление секций.

В расширенном ассортименте предлагаются опоры, изготовленные из бетонаПо конфигурации профиля столбики бетонные соответствуют форме следующих геометрических фигур:

• круга;
• квадрата;
• треугольника;
• прямоугольника;
• многогранника.

По конструкции столбчатые опоры делятся на следующие разновидности:

• монолитные изделия. Они отличаются повышенным запасом прочности и способны сохранять целостность под воздействием значительных нагрузок. Применяются для монтажа массивных ограждений. Цельные стойки дешевле наборных элементов;
• составные опоры. Они состоят из бетонного массива, внутри которого находится металлическое основание. На наружной части столба закреплены декоративные элементы различного цвета и фактуры. Сборные опоры уступают по прочностным характеристикам монолитным.

Заборные секции соединяются со столбами различными методами:

• с помощью пазов, расположенных параллельно оси опоры. Пазовое крепление позволяет ускоренными темпами выполнить монтаж бетонных секций забора;
• путем крепления к закладным элементам из древесины. Деревянные вставки, выполняющие функцию закладных элементов, позволяют надежно крепить ограды из древесины;
• методом фиксации с помощью сварки к металлическим петлям. Металлический крепеж в виде петель используется для фиксации кованых секций забора, а также ограждений из профлиста или поликарбоната.

Не принципиально, каким способом крепятся секции забора. Важно, насколько прочной и долговечной получится вся оградительная конструкция после монтажа.

Различными методами соединяются заборные секции со столбами

Столбчатый фундамент своими руками: пошаговая инструкция

Для устройства столбчатого фундамента своими руками пошаговая инструкция нужна как наиболее подробное и наглядное пособие.

В общем случае, конструкция опорно-столбчатого фундамента – это система опор минимально возможного поперечного сечения, расположенных в точках сосредоточения нагрузки: в углах здания, в местах пересечения стен, под несущими балками, простенками, под печью. Для определения количества отдельно стоящих столбиков, расстояние между ними принимается равным 1,5–2,5 м. Чтобы связать опоры фундамента в единую конструкцию, между ними делают ростверк.

Обустройство деревянной опалубки под столбчатый фундамент

Высота столбов над нулевой отметкой индивидуальна и зависит от конструктивных особенностей ростверка.

Расчет столбчатого фундамента

Возведение столбчатого фундамента начинается с расчета. Скорее всего, для самостоятельного выполнения расчетов понадобится программа типа «Фундамент» или какая-либо другая, которую можно найти в интернете и бесплатно скачать. Для работы с такими программами понадобятся следующие параметры:

1. Глубина залегания фундамента и его армирования.
2. Местоположение будущего строения.

Проект каркасного дома на столбчатом фундаменте, созданный в трехмерной программе

Технология строительства фундамента со столбчатыми опорами требует также и дополнительных данных:

1. Приблизительный вес строения, включая вес его предполагаемого интерьера и обстановки.
2. Общий вес собственно фундамента.
3. Сезонная нагрузка (ветер и снежный покров).
4. Разновидность грунта и его свойства.
5. Уровень промерзания почвы и средняя температура в зимний сезон.
6. Уровень залегания грунтовых вод с учетом его сезонных колебаний.

В результате произведенных расчетов будут получены следующие значения, необходимые для устройства столбчатого фундамента:

1. Минимальное количество столбов.
2. Площадь сечения столбов и их размеры.
3. Величина несущей способности столбов.

Схема обустройства гидроизоляции из рулонных материалов для опорных столбов

Глубина фундамента

Глубина заложения столбчатого фундамента, в первую очередь, зависит от характеристик грунта и особенностей строительства (размер и вес будущего здания, климат региона, в котором запланировано строительство).

Первое, что важно изучить накануне планирования, – грунт. О нем вы должны знать все, вплоть до того, на какой глубине находятся грунтовые воды и на сколько сантиметров он промерзает зимой. И еще: приступая к работе, помните, что столбчатый фундамент из кирпича не стоит применять на участках с перепадами высот и на слабых горизонтально подвижных грунтах.

Это очень важная информация, требующая точности и достоверности. Владея ею, вы сможете обезопасить фундамент (и дом) от деформации, трещин и разрушения.

В случае, если вы собираетесь возводить качественный и прочный фундамент на века, простейшая схема «спросить у соседей» не сработает. Нужно изучать специальную документацию по строительной климатологии и грунтовым условиям, которые присущи именно этому участку. И только после этого определять тип фундамента по заглубленности: мелкозаглубленный (40-70 см) или заглубленный (0,3-0,5 м ниже глубины промерзания) — какой подойдет для запланированного строения?

Пример расчета количества столбов

Задача – рассчитать фундамент для небольшого каркасного дома в средней климатической полосе России размером 5 х 6 метров при высоте этажа 3,0 метра и кровле из металлочерепицы. Пример расчета столбчатого фундамента включает несколько пунктов.
