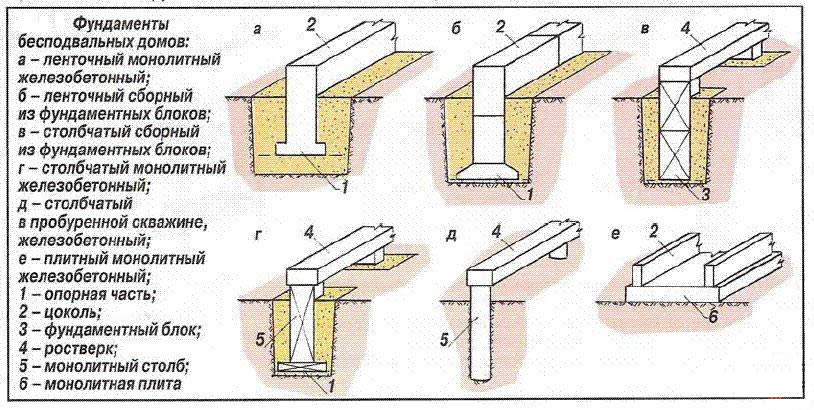

Виды фундаментов: преимущества и недостатки

В зависимости от типа грунта и глубины расположения грунтовых вод могут использоваться следующие варианты:

• ленточный монолитный фундамент заглубленного типа с максимальной несущей мощью
• вариант с незаглубленным основанием
• удобный ленточный фундамент с мелкозаглубленным основанием для проведения строительства частного дома с небольшой общей площадью и массой на непучинистых грунтах

Самым простым вариантом создания основания для частного строительства становится создание фундамента с мелким залеганием. Для его создания достаточно формирования котлована, глубина которого может даже не достигать 70 сантиметров. Чем глубже глубины котлована, тем большей площадью и массой может отличаться возводимое строение.

Ленточный фундамент

Этот тип фундаментам является универсальным. К ленточным фундаментам обращаются как при постройке солидных сооружений, так и при возведении небольших загородных домов. Еще одной отличительно особенностью этого фундамента является его хорошая сочетаемость со всеми видами грунта.

Для прочности фундамента лучше сделать выбор в пользу цемента от проверенных производителей. Изготавливая бетон, стоит отдать предпочтение чистой воде (родниковой или колодезной), это опять же делается во благо качества.

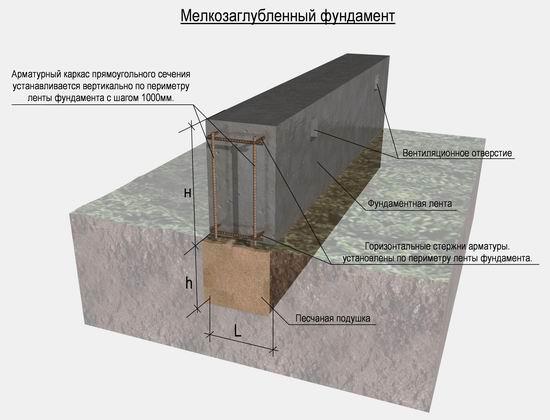

Схема ленточного фундамента

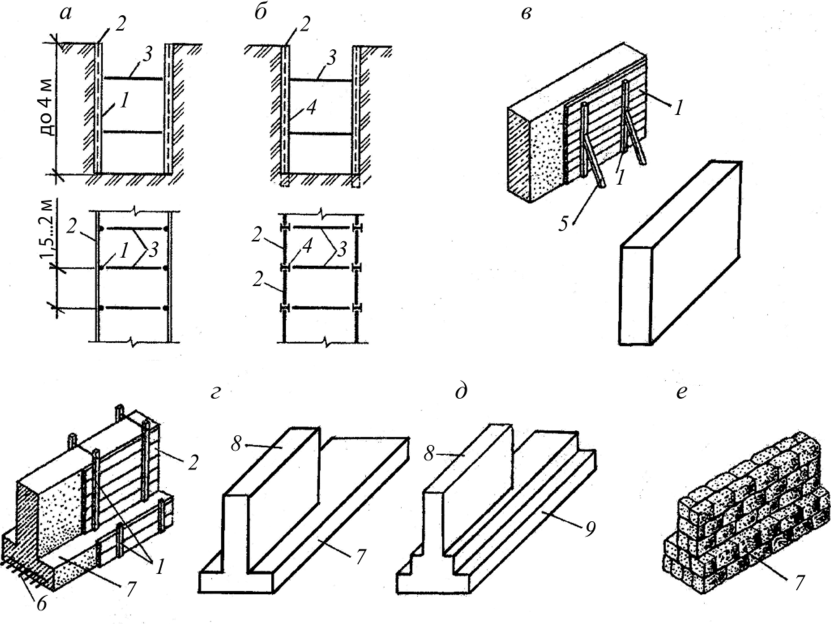

Сборный фундамент ленточного типа

Такие фундаменты используются при возведении малоэтажных построек. Стеновые блоки и подушки – сборные элементы – производятся на заводе. При минимальной нагрузке на грунт можно обойтись без блока подушки. Этот фундамент прочнее ленточного, поэтому здание может позволить себе более тонкие стены, имея столь надежную основу. Еще одним достоинством сборного ленточного фундамента является скорость и простота его сборки. Минусом же является излишняя громоздкость и увы, некоторая непрактичность – в стыки между блоками частенько попадает вода.

Ленточный монолитный фундамент

Такой ленточный фундамент является, по сути, мощной железобетонной полосой, которая проходит по всему периметру. Монолитный фундамент ленточного типа представляет собой очень жесткую и надежную горизонтальную конструкцию, которая является устойчивой даже в нестабильных типах грунтов.

Сфера использования такого фундамента достаточно узкая – постройки малых размеров из бревна и бруса. Как уже было сказано, главными достоинствами этого типа фундамента являются надежность, прочность и непритязательность к грунту. Серьезный недостаток, пожалуй, один – массивность.

Особенности технологии монолитных бетонных фундаментов

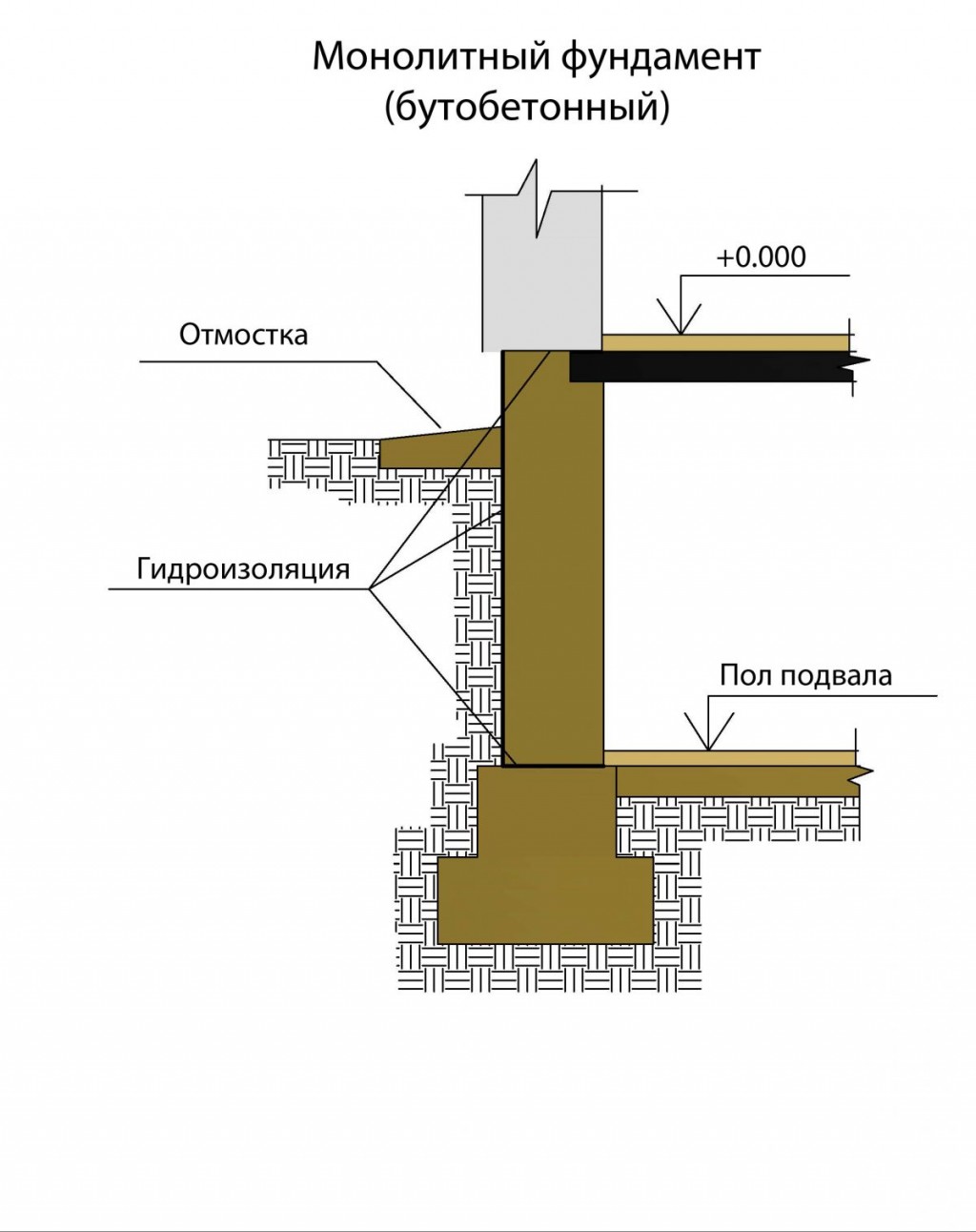

Вид монолитного бетонного фундамента

Как ни странно, сейчас монолитные фундаменты пользуются большой популярностью, и это притом, что возведение их довольно затратное с финансовой точки зрения.

К тому же технология возведения такого основания должна быть четко определена расчетами максимальной нагрузки на площади, а также точки ключевых угловых нагрузок с учетом воздействия внешних факторов.

Такой фундамент сделать не так сложно, но стоит иногда консультироваться и с профессиональными строителями, которые уже имеют опыт работы и практику создания монолитного основания под многоэтажные здания различной сферы применения, а также их дальнейшим реставрационным ремонтом.

Технология создания монолитного плиточного фундамента для дома универсальна, к тому же ремонт такого основания можно сделать в сжатые сроки.

Только устройство может отличаться в зависимости от типа почвы, уровня усадки, наличия грунтовых вод и даже степени промерзания в конкретный период года.

Но почему монолитный фундамент настолько популярен среди частников, что они готовы платить большие деньги именно ради его устройства? Прежде всего, это универсальное основание, которое отлично подходит для любого типа почвы, кроме вечной мерзлоты, а устройство конструкции доступно каждому. Также он идеально подходит для глинистых и торфяных почв, где присутствует большая степень просадки грунта, и возникновение спонтанных грунтовых вод. Ведь любые основания не любят грунтовых вод, особенно сильнокислых за счет окисления торфа, к тому же он легко поддается ремонту.

Все новички, которые решили возвести монолитный фундамент своими руками, должны помнить, что такая конструкция может быть несущей только при условии правильного армирования и усадки. Но тут также учитывается степень усадки грунта, его особенности, а также использование монолитного бетона (дорогой вариант) или сборных бетонных или железобетонных конструкций (более дешевый вариант основания).

Технология возведения монолитного фундамента

1. Разметка будущей строительной площадки, установка направляющих и растяжка регулируемой веревки.
2. Расчет несущей конструкции фундамента с учетом особенностей почвы, подбор оптимальной технологии (для многоэтажных домов нужно использовать только заглубленный монолитный фундамент, другие вариант просто не выдержат массы целого дома).

3. Создание котлована. Тут можно использовать ручной или механизированный труд, все зависит от финансовых возможностей заказчика и времени на возведение основания.
4. Создание подушки из песка и щебня. Стоит помнить, что подушка должна состоять с нескольких слоев, причем щебневый слой – это дренаж.

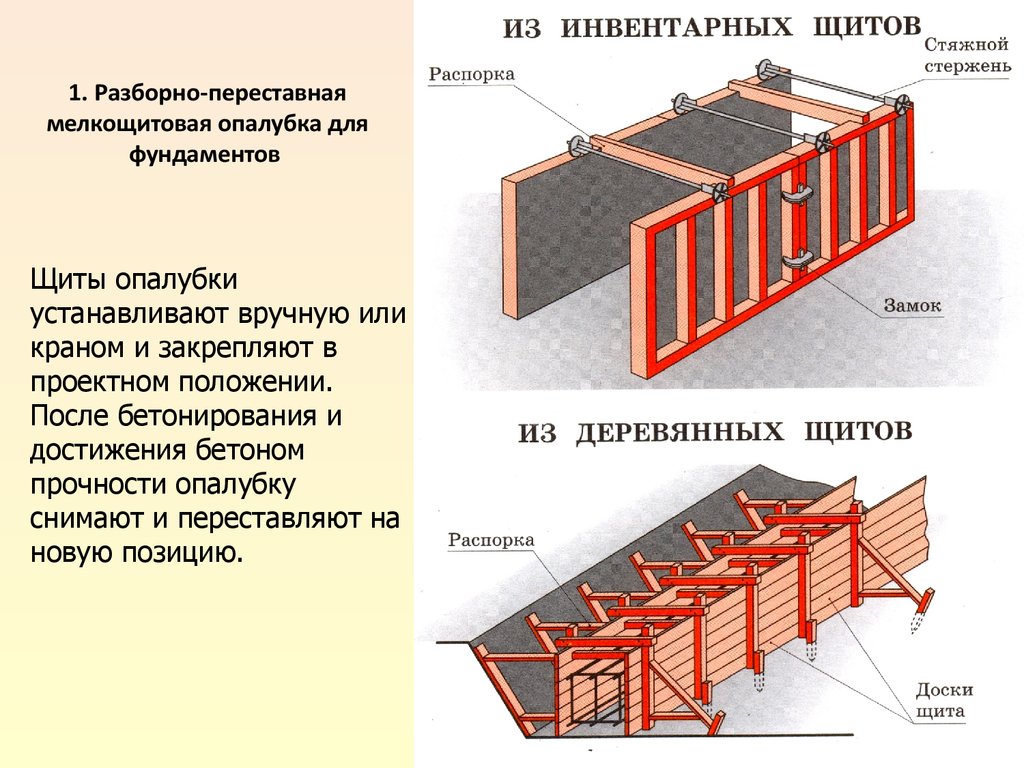

5. Строительство опалубки.

   Она всегда должна быть больше ширины фундамента, тут стоит учитывать степень текучести бетона, а также гидрофобность самой подушки.

6. Гидроизоляция и теплоизоляция. В некоторых случаях она не используется, если конструктивно не предусмотрены подвальные помещения и паркинги.

   Но, если в доме будут подвальные помещения, то без качественной гидроизоляции не обойтись. Также нужно делать теплоизоляцию для сохранения тепла внутри дома.

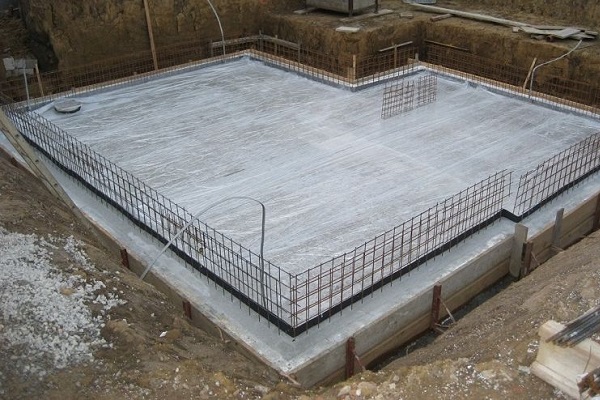

7. Армирование основания. Тут нужно все правильно сделать, ведь за счет армирования резко снижается степень усадки здания, а также периодичность капитального ремонта самого основания дома.

   Стоит помнить, что армирование проводится различными методами в зависимости от типа здания, его высотности и структуры. Особенно качественно нужно сделать армирование, когда есть несколько основных и промежуточных несущих стен. Тогда многие строители делают дорогую армированную сетку, где перекрещиваются сразу основные и промежуточные армированные линии.

8. Заливка бетоном. Ее лучше делать одновременно с нескольких бетономешалок, чтобы бетонная основа равномерно распределилась по опалубке.

Какой инструмент нужно использовать для монолитного основания

Подручный инструмент

Как правило, устройство монолитного фундамента предусматривает использование подручных инструментов и материалов.

Поэтому, в любом частном хозяйстве всегда найдется обычная лопата, гидроуровень, нивелир и достаточно толстый шнур для создания горизонтального уровня и направления.

Поэтому, возвести основу своими руками народный умелец сможет самостоятельно за считанные дни. Но он должен помнить, что запрещено оставлять бетонный фундамент зимовать в открытом виде.

А теперь главные моменты! Как правильно сделать устройство монолитной плиты для фундамента? Ведь на то он и монолитный, что каждый элемент жестко соединен с другим, а устройство предусматривает максимальную жесткость каждого элемента без потери несущих характеристик. К тому же нужно помнить о внешнем и внутреннем ремонте такого основания. Для этого стоит отметить все этапы производства монолитной плиты, а также способы жесткого соединения их в единую конструкцию.

Этапы возведения монолитного фундамента своими руками

Схема устройства фундамента

• выкапывание фундамента по строго отмеченным линиям и с рассчитанной глубиной погружения;
• заполнение основания песчано-гравийной подушкой;
• создание специальной трубной или капельной дренажной системы по периметру будущего фундамента или по внешнему контуру основания;
• в песчаной подушке рекомендуется создать дорогой слой подбетонки, который защищает подвальные помещения от попадания воды.

Сравнительный анализ сборных и монолитных железобетонных конструкций

Различия монолитных и сборных железобетонных конструкций:

• сборные системы имеют существенное преимущество перед монолитными конструкциями — они позволяют внедрять в строительство прогрессивные методики изготовления ЖБК на заводах с использованием современной техники в идеальных условиях для затвердевания бетона;
• материальный аспект — затраты на возведение сборных фундаментов на 50-75 % выше, чем на устройство монолитных конструкций с такими же характеристиками;
• прочностные характеристики — сборный фундамент проигрывает по прочности монолитному;
• использование монолитных конструкций позволяет от 2-х до 5-ти раз снизить расход арматуры по сравнению с аналогичной по характеристикам сборной конструкции.

Монолитные и сборные железобетонные конструкции при всех своих различиях могут использоваться и в тандеме. Часто на монолитный фундамент ставится сборный каркас здания или, наоборот, на сборном фундаменте возводятся монолитные стены.

Достоинства применения монолитных и сборных конструкций из железобетона в строительстве неоспоримы. При относительной простоте изготовления они позволяют возводить жилые, промышленные и общественные сооружения любой сложности.

конструкция железобетонная монтаж ЖБИПрочтений: 20467 Распечатать Поделиться: Facebook Twitter Мой мир Вконтакте Одноклассники

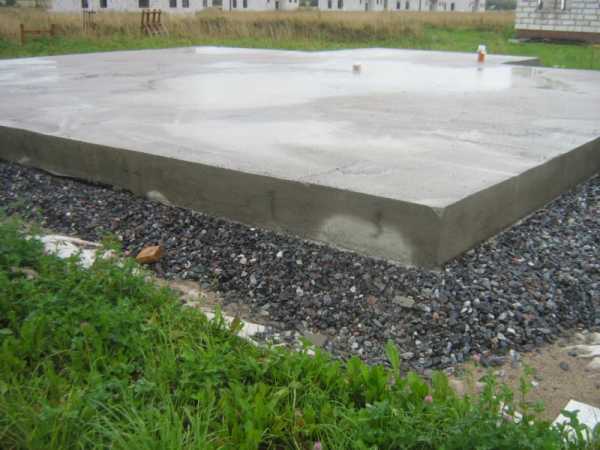

Разновидности конструкций монолитного фундамента

Как уже отмечалось, монолитный фундамент – это плита, уложенная в заранее подготовленное место. Но, тем не менее существует несколько способов изготовления такого основания. Между собой они отличаются вариантами гидро — и теплоизоляции. Как вы уже поняли, ленточный монолитный фундамент — это немного другое. Там земля выкапывается только под фундамент, если нет подвала, а под пространством комнат земля остается. Здесь же выкапывается земли весь объем, под всей площадью дома.

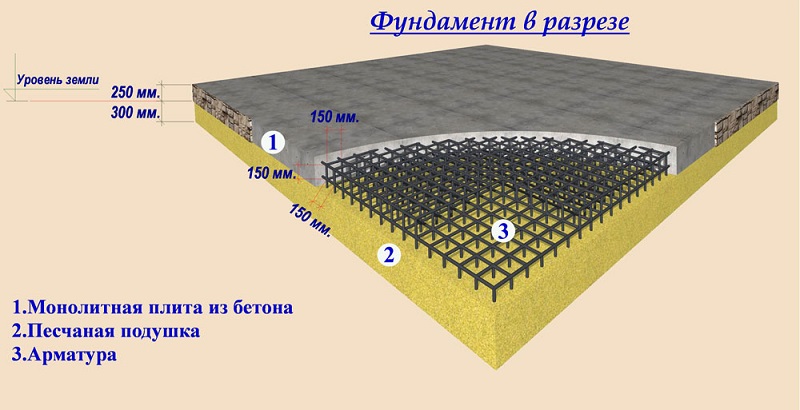

Самый простой из такого рода фундаментов выполняется по следующей схеме:

На дно котлована, на заранее утрамбованную песчаную подушку устанавливают арматурную конструкцию и потом заливают бетоном. К более сложным относятся конструкции, в которых используют листы гидроизоляционного материала, геотекстиль, кроме этого в зависимости от типа грунта, возможно, изготовление дополнительной подушки из щебня.

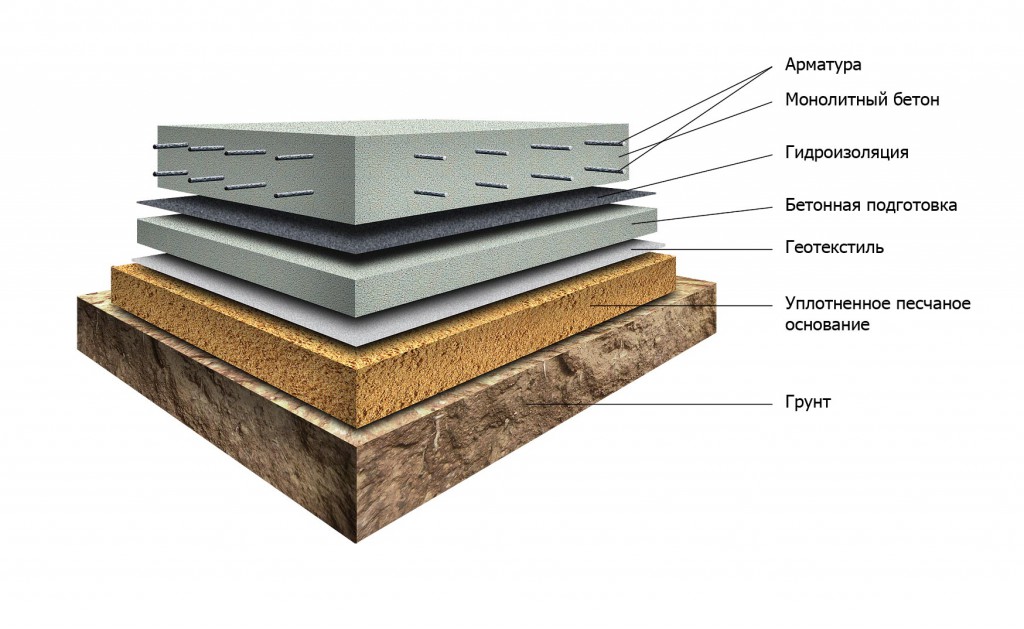

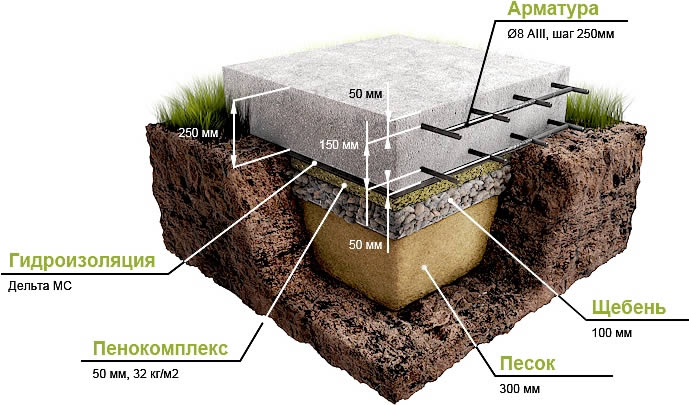

Самый сложный монолитный фундамент выглядит в сечении как многослойный бутерброд:

• песчаная подушка;
• слой из геотекстиля;
• слой щебня;
• слой бетона так называемый подготовительный;
• слой гидроизоляции;
• монолитная плита.

Иногда, для повышения надёжности защиты фундамента перед тем как начать заливку бетона, укладывают листы полистирола, таким образом, теплоизоляция фундамента улучшается.

Такие сложные конструкции используются на сложных грунтах, например, с высоким уровнем грунтовых вод. Строители с большим опытом говорят, что монолитный фундамент можно применять вплоть до торфяников.

Необходимости установки рубероидной трубы

Немного выше было указано обязательное наличие рубероидной трубы. Не специалисты в этом деле могут задаться вопросом, зачем она вообще нужна?

• Во-первых, схватывание изготовленной бетонной смеси до предела нужного уровня прочности зависит от цементной жидкости. Без использования трубы она впитывается в почву и тем самым нарушает технологию.
• Во-вторых, в период низких температур без изделия из рубероида пучение значительно сильнее воздействует на поверхности компонентов свайного фундамента.

Что же касается стоимости, то здесь не существует фиксированной стоимости. К примеру, фундамент дома, размеры которого 6х6 обойдется приблизительно в 1200$.

Внимание! Запрещено пересекать ростверк трубопроводом! Отклонение после окончания процесса бетонирования не должно превышать порог в 5 см.

Свайный фундамент

Схема армирования и составляющих свайного фундамента.

Используется при возведении зданий на неустойчивых и подвижных почвах. Это оптимальная конструкция для мощных и тяжелых сооружений. В конструкции используются заостренные стальные или бетонные сваи, которые вкручиваются в почву ниже зоны промерзания.

С точки зрения практичности – это оптимальное решение, когда здание строится на высоко расположенных грунтовых горизонтах, а также при наличии обильных длительных дождей.

Как правило, такие конструкции часто используют на плывунах, ведь под ними всегда есть каменистая почва. Соответственно, с помощью специальной техники сваи вкручиваются на глубину до зоны твердых почвенных горизонтов. Каждая свая рассчитана на нагрузку до 5 тонн, после монтажа свай их соединяют жестко арматурными железобетонными балками.

Такое основание мало чем отличается от столбчатого фундамента, но сваи выдерживают большие нагрузки. Поэтому сваи оптимальны, когда верхний шар почвы не способен выдерживать нагрузки от здания. Встретить такие фундаменты в частном строительстве практически невозможно.

Изготовление фундаментов стаканного типа и основные требования к ним

При установке таких оснований нужно помнить, что прочность изделия может быть достигнута только за счет использования качественных строительных материалов и хорошего армирования. Поэтому железобетонный фундамент и отличается длительным сроком эксплуатации.

Установка колонны в стакан фундамента.

Этот тип основания редко используется в общем частном строительстве, потому что отличается высокой стоимостью и необходимостью использовать механизированную технику. Основание запрещено ставить на пучинистых и просадочных почвах. Технология предусматривает установку железобетонных опор и стоек в готовый стакан, в котором затем происходит фиксация.

Требования к фундаменту:

1. Бетон должен соответствовать М200 и обладать степенью водонепроницаемости В2;
2. Транспортировку стоек следует осуществлять на место строительства только после того, как основание наберет необходимый запас прочности;
3. Следует обязательно выполнить армирование основания. Толщина слоя бетона вокруг армирования должна составлять не менее 30 мм;
4. Обнаженная арматура – заводской брак, в строительстве использовать такие изделия категорически запрещено;
5. Если в бетоне есть трещины с толщиной более 0,1 мм, то это также брак;
6. Все производственные петли в блоках нужно аккуратно демонтировать, забивать их в бетон категорически запрещено.

Когда нужно обязательно использовать стаканный фундамент

• При строительстве промышленных и частных зданий общего назначения, в несущей конструкции которых используются бетонные опоры и стойки;
• При возведении электростанций, а также в атомной промышленности, при монтаже армированных стоек для машинных и конденсационных отделений;
• При проведении реставрационно-востановительных работ на стойках и колоннах в административных зданиях;
• Если проектом предусмотрено использование стоек как единственно возможной несущей конструкции здания.

Преимущества стаканных фундаментов

• Высокая прочность и качество заводских блоков, т.к. при их производстве осуществляется контроль качества и проверка на прочность и разрыв всех несущих элементов;
• Это оптимальное основание для строительства промышленных зданий, где присутствуют локальные нагрузки на единицу площади фундамента;
• Простая технология монтажа;
• Экономия сил и времени на возведении фундамента.

Среди недостатков можно отметить необходимость использования механизированной техники, а поэтому стаканный фундамент, в конечном итоге, выйдет дороже, чем другие типы фундаментов.

Также нужно учитывать необходимость транспортировки отдельных стоек и колонн непосредственно от производителя, а, учитывая их размеры, иногда приходится продумывать специальные маршруты следования.

Монтаж стаканного фундамента

Монтаж сборных фундаментов колонн массой от 5 до 30 т обычно производится стреловыми кранами.

Учитывая ключевые особенности рассматриваемых фундаментов, монтаж проводится только под непосредственным наблюдением специалистов. Только они способны контролировать весь процесс установки опор и правильность их армирования. В процессе монтажа, железобетонные изделия проходят несколько этапов:

1. Подготовка поверхности. Ее тщательно выравнивают, т.к. смещение железобетонных балок в фундаментах стаканного типа крайне нежелательно;
2. Подготовка углублений. Выкапываются на конкретную глубину, затем выполняется их укрепление гравием, тщательно трамбуются;
3. Устройство железобетонного фундамента. На этом этапе также используется трамбовка грунта, а также происходит установка блоков.

Осевое расположение и горизонтальное расположение контролируется сложными геодезическими инструментами.

Ключевая задача, которая стоит перед фундаментами стаканного типа – это обеспечение равномерного распределения нагрузок по всей поверхности почвы. Соответственно, использовать стаканные основания можно только на такой почве, которая способна выдержать большие нагрузки и не проседать со временем.

Источники

• _zhelezobetonnyj_pod_
• -fundament/

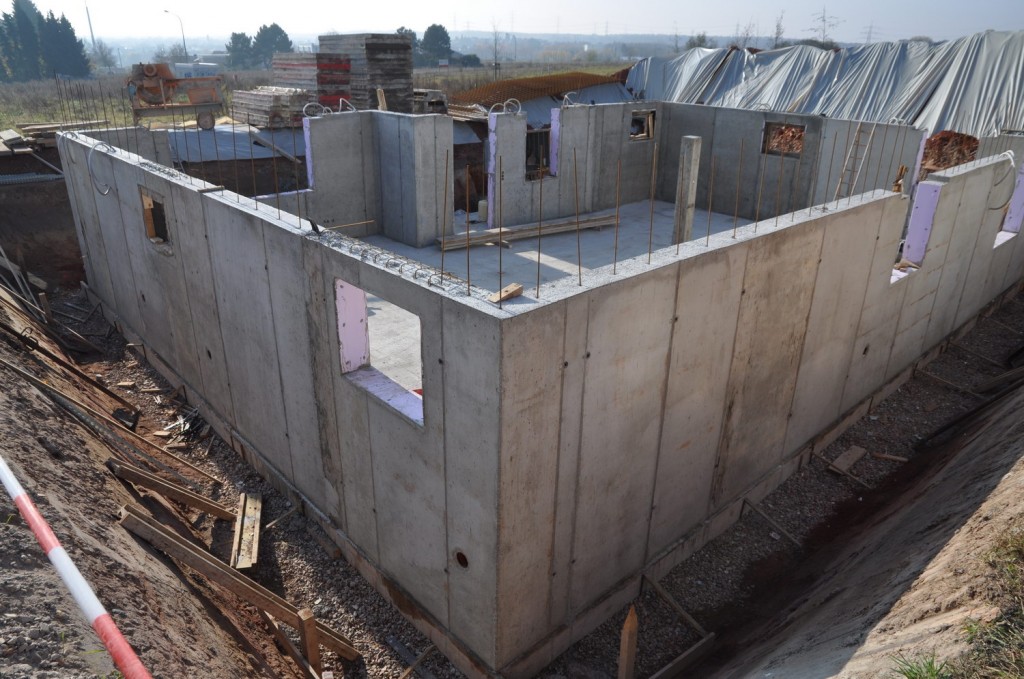

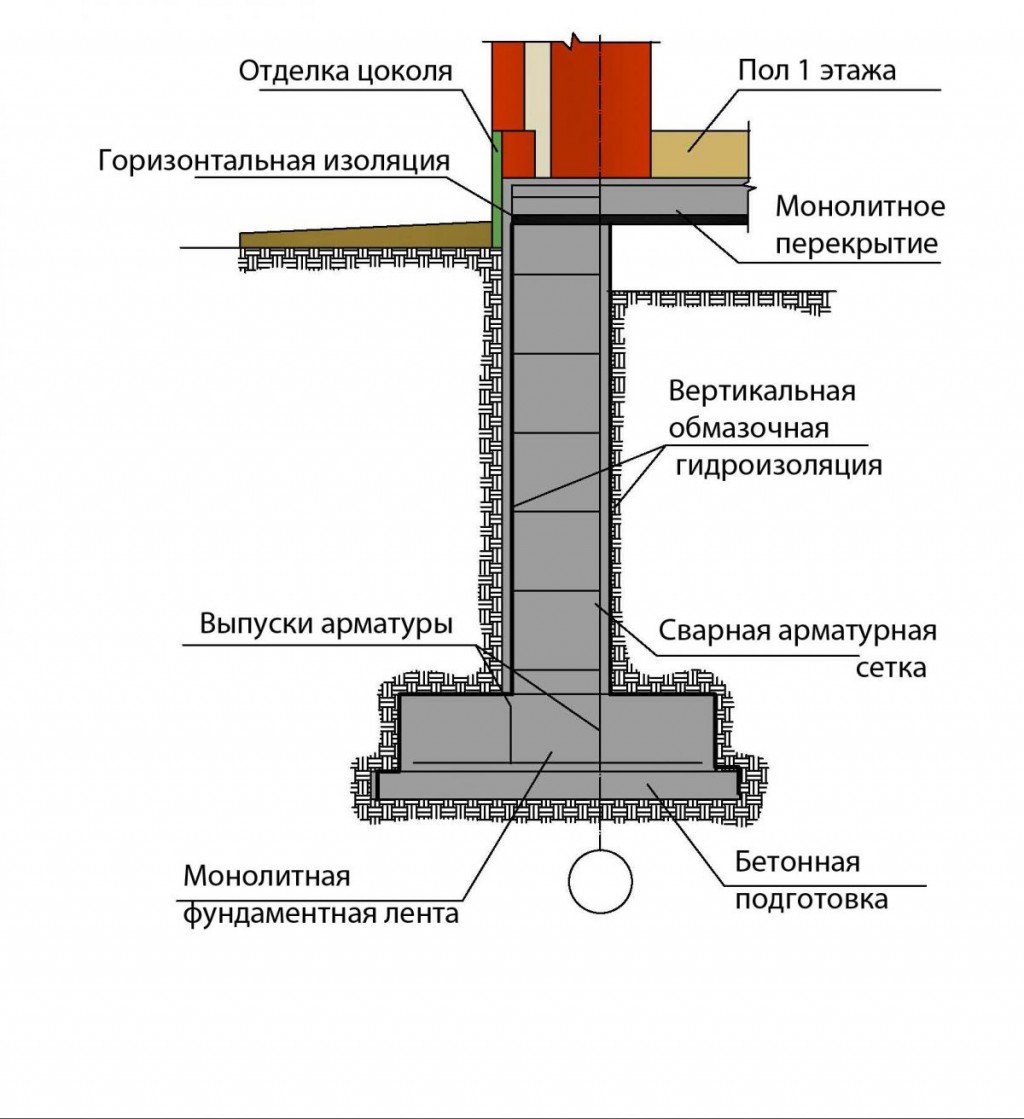

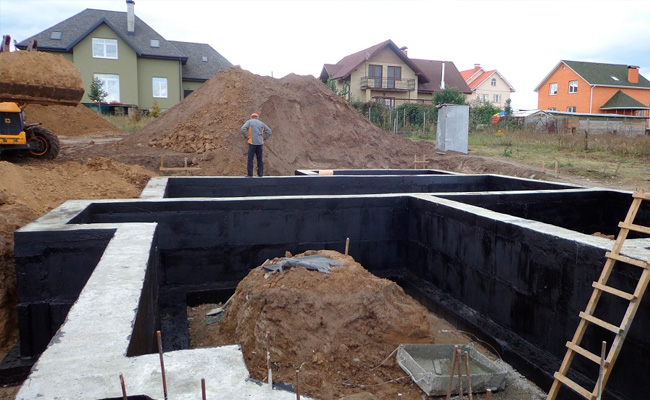

Монолитные стены подвала: расчет толщины, армирование, гидроизоляция, утепление

Строительство любого дома предполагает возведение фундамента. Фундаменты больших многоэтажных домов рассчитываются по строительным нормам, действующим для каждого отдельно взятого региона, профессиональными проектировщиками.

Иная ситуация, если строится малоэтажный частный дом. Очень часто строительство ведется самостоятельно и нужно возвести не только фундамент, но и построить глубокий, функциональный подвал, в котором можно было бы обустроить вспомогательные помещения.

В этом случае, чтобы подвал получился хорошим и не требовал дальнейшего ухода, следует:

• Узнать насколько высоко поднимаются грунтовые воды;
• Тщательно спроектировать подвал;
• Провести (при необходимости) осушение участка;
• Использовать качественные материалы и технологии строительства;
• Сделать гидроизоляцию и теплоизоляцию стены и пол подвала;
• Оборудовать подвал приточно-вытяжной вентиляцией;
• Сделать отмостку.

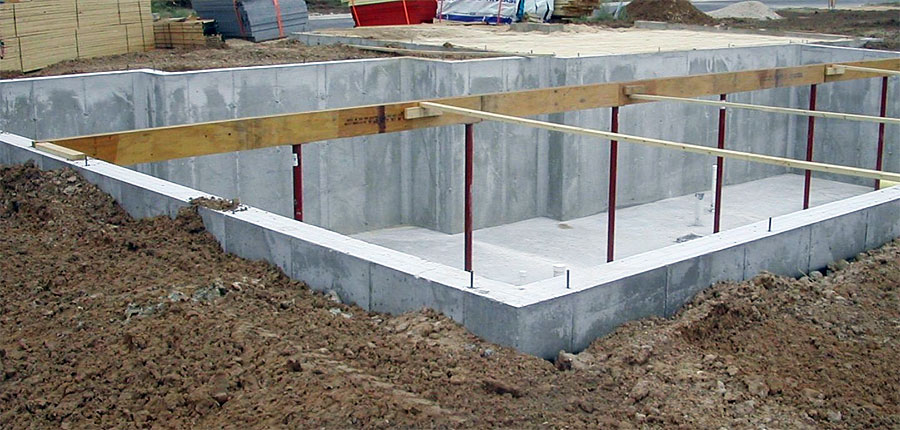

Преимущества монолитных стен

Если планируется размещать в подвале подсобные помещения, то возведение монолитной конструкции подземных стен, предпочтительнее, чем делать их из блоков или кирпича. Основное преимущество монолитного фундамента — высокая прочность и относительно низкая влагопроницаемость.

Поскольку монолитный способ возведения подвала предполагает, что он расположен под всей площадью здания, то давление всей строительной конструкции значительно снижается, что сохраняет здание даже при сильных деформациях грунта.

Расчет толщины

Толщина стен фундамента и плиты, а также их армирование зависят от уровня грунтовых вод. Если грунтовые воды не поднимаются до уровня подвала, то это упрощает строительство и делает его менее затратным. Так, нижняя бетонная плита может быть не силовой и выступать за стены приблизительно сантиметров на 5-10, а толщина стен подвала из монолитного бетона при заглублении на 1-2,5 метра при наличии поперечных стен может колебаться от 20 до 40 см.

Если подвал оказывается ниже уровня грунтовых вод, то плита пола должна быть толщиной не менее 20 см, выходить за контур стен на 30 — 40 см и правильно армирована.

Железобетонные плиты перекрытия укладывают на стены подвала через три-четыре недели, но в этот же сезон, чтобы упредить наклон стен внутрь здания под давлением грунта.

Армирование

Армировать стены и пол подвала нужно независимо от их толщины. Строительные нормы предусматривают «типовое армирование углов и примыканий монолитных стен». Поскольку в процессе эксплуатации сверху на стены подвала будет действовать вес дома, жильцов, мебели, снега (нагрузки на сжатие), а с боков – давление грунта (нагрузки на растяжение), не армировать бетон нельзя.

Достаточную прочность конструкции придаст армирование монолитной стены в 2 сетки из арматуры диаметром 12 мм с вертикальным и горизонтальным шагом арматуры не более 40 см, поперечно соединенные в шахматном порядке через каждые две ячейки арматурой того же диаметра.

Отступ арматуры от края бетона во всех несущих стенах и фундаментной плите подвала — 5-7 см.

В последнее время популярность приобретает стеклопластиковая арматура, которая не поддаётся коррозии, дешевле, прочнее и, к тому же, с ней легче работать.

Способы гидроизоляции стен

Гидроизоляция подвала проводится как горизонтальная, так и вертикальная. Причем горизонтальная изоляция делается под основной плитой либо рубероидом, либо полиэтиленовой пленкой не тоньше 200 микрон. Изоляция должна выступать за стены подвала не менее, чем на 15 см.

Вертикальная изоляция зависит от уровня грунтовых вод. Если подвал не подвергается опасности затопления, то достаточно нанести два слоя горячей битумной мастики, поскольку монолитная стена не сильно пропускает влагу.

В случае периодического подтопления, предусматривают нанесение рулонной гидроизоляции, защищенной дополнительной кирпичной кладкой или другим защитным материалом, и выводят ее на 15-20 см над поверхностью грунта.

Утепление стен подвала

Если ваш подвал будет отапливаемым, то обязательным является его утепление. Для этого, через неделю после проведения вертикальной гидроизоляции стен, можно прямо сверху наклеить плиты утеплителя. Приклеивать плиты начинают снизу и очень плотно подгоняют встык. Перед обратной засыпкой грунта выполняют защиту утеплителя гладкими асбестоцементными плитами. Верхние плиты утеплителя выступают над поверхностью грунта на 40-50 см.

Основные особенности монолитных фундаментов

Перед началом работы вам рекомендуется ознакомиться с основными особенностями рассматриваемых фундаменты бывают заглубленными (изделие может иметь толщину 150 см и больше) и мелкозаглубленными (в среднем плита имеет 40-50-сантиметровую толщину).

Фундамент

В случае самостоятельного строительства более предпочтительным вариантом является мелкозаглубленный фундамент. Однако если у вас есть возможность привлечь к рытью котлована специальную технику, можете делать и капительное заглубленное основание.

Среди основных преимуществ «плиты» можно выделить тот факт, что она прекрасно подходит для дальнейшего строительства домов из любых существующих материалов. При этом дом может иметь 2, 3 или даже больше этажей.

В случае с монолитным фундаментом движение грунта приведет к смещению всей плиты в целом, а не каких-то ее отдельных участков. Благодаря такой «изюминке» существенно уменьшается риск появления трещин и прочих повреждений в конструкции фундамента и стенах дома. Достичь подобного эффекта с другими основаниями нельзя.

Таким образом, монолитную плиту можно залить своими руками. Себестоимость рассматриваемого фундамента несколько выше, если сравнивать с большинством других распространенных вариантов. Но эксплуатационные характеристики, высокая надежность и долговечность в полной мере компенсируют затраты на устройство плиты.

Виды монолитных фундаментов

В строительстве применяется три типа монолитных фундаментных оснований:

• ленточное. Представлено железобетонной лентой, обустроенной по периметру объекта и под всеми несущими стенами. Рекомендовано при ведении строительных работ по почвенным составам, отличающимся средней несущей способностью;

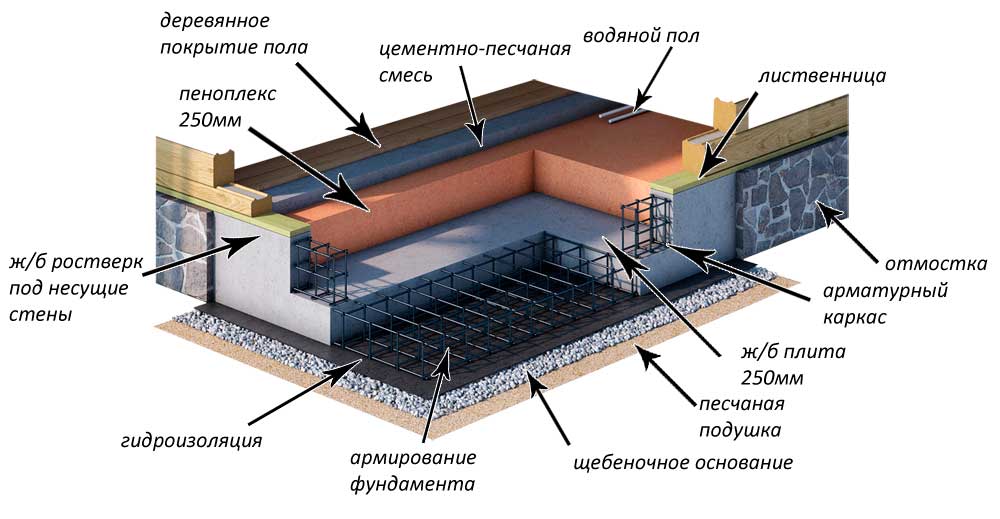

• плитное. Основное отличие от первого варианта – заливается по всей площади объекта сплошной монолитный фундамент. Считается отличным решением в районах с повышенной сейсмоопасностью и в местах со слабыми грунтами, склонными к сезонным пучениям;
• свайно-ростверковое. Монолитный фундамент на сваях представляет собой бетонные столбы, установленные ниже точки промерзания грунта, по всему периметру соединенные ростверком.

Помимо бетонных опорных столбов, свайный фундамент с монолитной плитой может устраиваться на винтовых сваях.

Кроме того, монолитное основание различается по уровню заглубленности в почву:

• мелкозаглубленное. Плита в этом случае незаглубленная полностью, в почву уходит максимум на пять сантиметров. Учитывая то, что расположенный под ней грунт промерзает, приходится предварительно устраивать толстое песчаное основание;

• на глубину промерзания. Такая технология строительства рекомендована для многоэтажных объектов. Устройство монолитного фундамента ведется ниже точки промерзания, что составляет минимум полтора метра для регионов средней российской полосы. Перед заливкой такого монолитного фундамента придется выполнить большой объем земляных работ, что потребует значительных финансовых расходов. Правда, в конечном итоге для своего коттеджа вы получите надежную и прочную основу из монолитного бетона и возможность для устройства подвала.
