Кровельные ограждения: нормы СНиП, высота ограждения, ГОСТ

Зачем нужно ограждение кровли?

Используемые крыши ограждаются для того, чтобы не допустить падения людей. Например, это может быть кровля, на которой организовано общественное пространство, сад, открытый кинотеатр.

Неиспользуемые крыши ограждаются для того, чтобы предотвратить сход снега или воды, обезопасить от падения работников, которые проводят обслуживание и ремонтируют кровлю.

Качественно и оригинально сделанная ограда может служить и декоративным элементом, украшая строение и гармонизируя его дизайн.

Без перил для крыши дом не сдадут в эксплуатацию.

Основные требования к ограждениям и перилам

Не стоит думать, что чем большим периметром перил мы себя оградим, тем меньше будут риски для жизни. На ровной поверхности в этом нет необходимости, если только это не крыша. Но об этом – позже. Все наши серьёзные риски начинаются с высоты 0,6 м. Например, для лестницы из 3 ступеней перила не нужны, а из 4 ступеней – обязательны.

Для лестниц выше 0,6 м ограждение обязательно

Задача любых ограждений на лестницах и крышах – предотвратить возможность случайного падения. Если поручень будет находиться на высоте 0,9 м, то передвижение по лестницам и пребывание на возвышении будет безопасным. А вот для балконов и разнообразных площадок, расположенных на высоте от 1,8 м и выше, такой ограничитель должен находиться не ниже, чем на 1,07 м от уровня пола. Если ограничители внешних размеров лестниц и возвышений выполнены из штучных элементов, например, ковка, ригели, деревянные балясины, то максимальное расстояние между ними в 0,15 м не позволит ни одной детской головке пролезть между ними.

Если эти ограничители выполнены из листовых материалов, то их прочность и безопасность не должны вызывать сомнений. Например, калёное стекло. Можно постараться его разбить, но его мелкие крошки не поранят вас.

Строительные нормы и правила были разработаны ещё в СССР. Соблюдение их требований позволит не только правильно изготовить или установить любые ограждения. Ввод в эксплуатацию всего объекта не составит затруднений. А пользование переходами, площадками, балконами будет безопасным.

Раздел СНиП: «Кровли из металлического профилированного листа»

Основная часть нормативов посвящена конструкции крыш из профлиста. В частности, в разделе 6 СНиП устройство кровли из профнастила регулируется сразу несколькими пунктами — 6.1, 6.2, 6.4, 6.5 и 6.8:

6.1. В качестве кровельных листов рекомендуется применять профили стальные гнутые с цинковым, алюмоцинковым или алюминиевым покрытием, защищенные защитно-декоративным лакокрасочным покрытием и высотой гофра не менее 44 мм по ГОСТ 24045.

6.2. Металлический профлист может использоваться в качестве штучного кровельного листа в неутепленных кровлях, либо в составе утепленных покрытиях послойной сборки, либо в составе утепленных трехслойных кровельных панелей.

6.4. Основанием под кровлю из профлиста являются деревянные бруски, а в неутепленных покрытиях — металлические прогоны. Несущая способность основания под кровлю устанавливают расчетом на нагрузки в соответствии со СНиП

6.5. В утепленных покрытиях для снижения влияния «мостиков холода» в качестве дистанционного прогона следует использовать термопрофили или между полкой дистанционного прогона и профлистом должны быть предусмотрены прокладки из бакелизированной фанеры толщиной 10 мм, окрашенные за 2 раза пентафталевыми или хлорвиниловыми эмалями.

6.8. В кровлях с несущим металлическим профилированным настилом и теплоизоляционным слоем из материалов групп горючести Г1-Г4 должно быть предусмотрено заполнение пустот гофр настилов на длину 250 мм материалами группы горючести НГ в местах примыкания настилов к стенам, деформационным швам, стенкам фонарей, а также с каждой стороны конька и ендовы кровли. Заполнение пустот гофр насыпным утеплителем не допускается.

Еще несколько пунктов описывают монтаж профлиста — СНиП, в основном, касается требований к стыковке листов между собой:

6.6. Профлисты крепятся к прогонам самонарезающими винтами с уплотнительной шайбой из неопреновой резины толщиной 1 мм.

6.7. Примыкание кровли из металлического профлиста к стенам должно осуществляться с устройством фартуков из оцинкованной стали толщиной 0,8 мм, окрашенной с обеих сторон. Крепление их выполняется на заклепках, а между собой одинарным лежачим фальцем. Коньковый и карнизный фасонные элементы, а также фартуки для отделки пропусков через кровлю должны иметь «гребенку» по форме поперечного сечения металлического профлиста.

Регулируется нормами также и уклон кровли из профлиста — СниП в пункте 6.3 раздела 6 дает конкретные рекомендации по величине угла наклона:

6.3. Конструктивные решения кровли из профлиста аналогичны кровлям из металлочерепицы. Такие кровли предпочтительно применять на уклонах более 20% на зданиях с длиной ската до 12 м. При уклонах от 10 до 20% должна быть предусмотрена обязательная герметизация продольных и поперечных стыков между листами. Величина нахлестки профлиста вдоль ската должна быть не менее 250 мм, а поперек ската на один гофр.

При этом стоит учитывать, что в пункте 6.3 речь идет именно о рекомендациях, а не об обязательных инструкциях. В случае если сделанные вами расчеты позволяют сделать меньший уклон, то вы можете осуществить это без малейших сомнений.

Раздел 6 сопровождается Приложением 13, в котором приведены схемы крепления и некоторые детали кровли. Скачать СНиП II-26-76 можно, нажав правой кнопкой на эту ссылку и выбрав пункт «Сохранить как…»

Наверх ↑

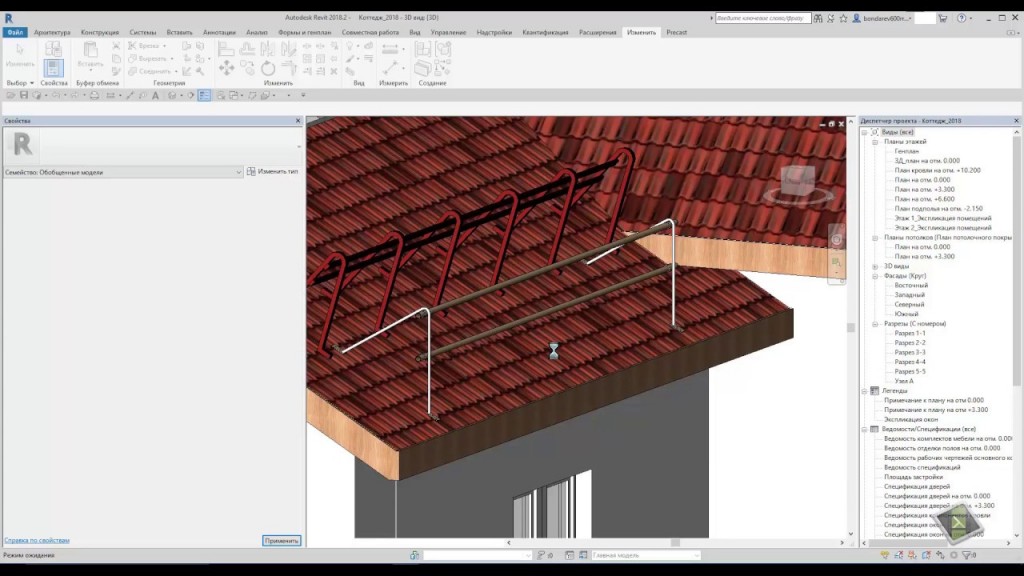

Ограждение эксплуатируемой кровли

Эксплуатируемая кровля имеет конструкцию, которая позволяет людям выходить на крышу и проводить там различные работы – устанавливать оборудование, убирать снег и т.п. Все это подразумевает, что для надежной защиты людей она должна иметь прочное и надежное ограждение кровли. По своим требованиям оно идентично балконному ограждению, а именно:

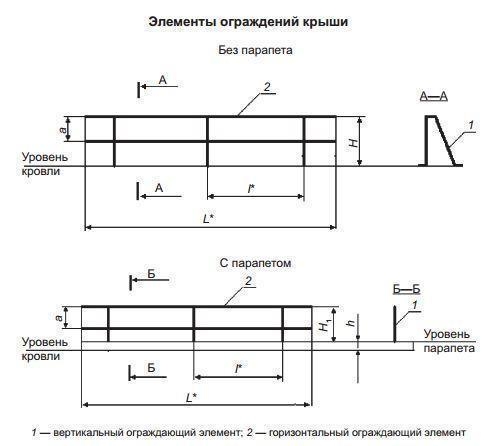

• Когда здание имеет высоту меньше 30 м, минимальная высота ограждения должна быть 110 см, а при высоте более 30 м – 120 см.
• При установке парапетного ограждения, высота самого ограждения уменьшается на высоту парапета.
• Вертикальные и горизонтальные элементы ограждения должны находиться друг от друга на определенном расстоянии. Вертикальные – не больше 10 см, горизонтальные – не больше 30 см.
• Кровельные ограждения кроме решетчатого стального каркаса могут быть оборудованы (согласно ГОСТ) навесным экраном, который изготавливается из особого стекла.

Эксплуатируемые кровли отличаются тем, что они оборудованы жестким основанием, на которое в дальнейшем укладывается материал для окончательного покрытия кровли. Благодаря такому основанию людям предоставляется возможность часто появляться на крыше и выполнять разные работы — по ремонту самой крыши, монтажу необходимого оборудования и периодической уборке снега. Кровельные ограждения в это время служат их защитой.

Регламентирует требования по устройству ограждений кровли ГОСТ 25772-83 «Ограждения лестниц, балконов и крыш стальные».

Правила приемки готовых изделий

Металлическое ограждение кровли, высота которого составляет от 600мм и более, после изготовления проходит процедуру приемки представителями отдела технического контроля производственной компании. В партии могут присутствовать изделия только одной марки в количестве не более 200 штук. Для контроля качества из них отбирают 5-10 единиц продукции. Проверку проводят по нескольким параметрам и, если хотя бы по одному из них результат не окажется удовлетворительным, назначают дополнительные осмотры и замеры, вплоть до поштучной приемки.

Контролю подлежат:

• внешний вид;
• качество защитного покрытия;
• линейные размеры;
• сварные швы;
• отклонения от перпендикулярности и прямолинейности;
• правильность маркировки.

Ограждения для кровли упаковывают в целях сохранности при транспортировке и хранении. Тара должна обеспечивать защиту изделий от случайных механических повреждений защитного покрытия. Вес одного пакета не должен превышать более трех тонн. В нем могут присутствовать элементы исключительно одной высоты.

Требования СНиП

Практически все производители ограждений для кровли, давно работающие в этом секторе, выпускают конструкции совместимые со снегозадержателями и кровельными мостиками.

Согласно СНиП 21-01-97 и ГОСТ-25772, надо обязательно соблюдать следующие требования:

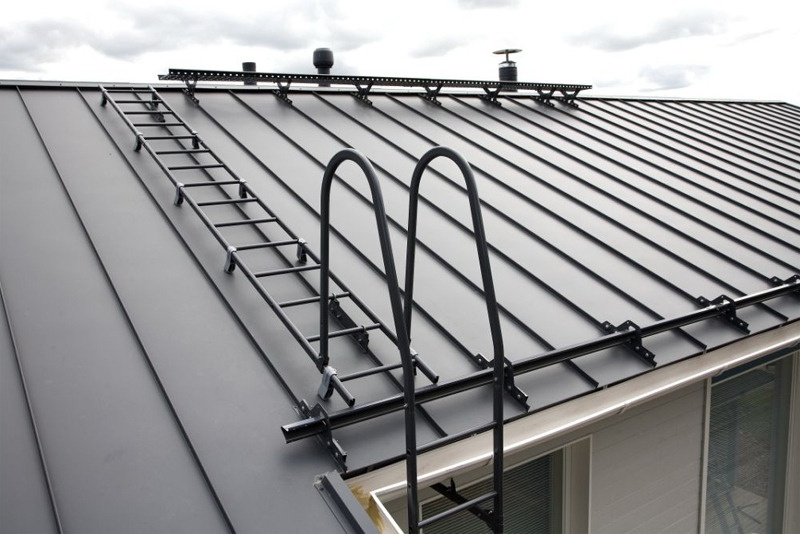

• Кровельные мостики с ограждениями необходимо устанавливать при обустройстве эвакуационных выходов из мансардных помещений на крышу.

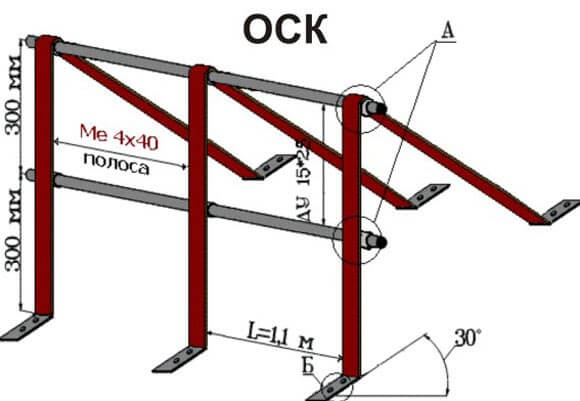

• Опоры и ограждающие системы обязаны выдерживать горизонтальную нагрузку из расчета не меньше 0,3кН/м или 30кг/м. Стандартно хватает 2мм стальной пластины. Рекомендованные параметры 0,54 кН/м→54кг/м.

• Ø трубы берется 25 мм, устанавливаются также овальные трубы размерами 20×40мм и 25×45мм. Трубы больших размеров обычно не устанавливаются – увеличение размеров влечет за собой увеличение веса.

Трубы могут заменяться металлическим прутом Ø не менее

• Защитные системы не должны прерываться. Стандартный комплект выпускается длиной 3 м.

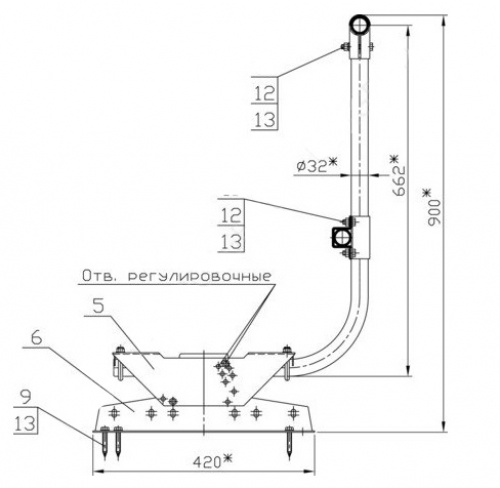

• Расстояние от плоскости крыши до верхней точки защитного ограждения обустраивают не мене 60 см. В местах опасного перепада высоты, не менее 90 см. Для плоских крыш разрешено включать в общую высоту оградительной конструкции расстояние от плоскости кровли до верхней точки парапета. Кровельные мостики комплектуются перилами высотой 0,9-1,2 м.

• Вес конструкции варьируется от 3 до 5 кг п/м. Часто производители указывают сразу вес комплекта. В комплект входит 3 опоры с вариантами креплений, две 3-х метровых трубы и расходный крепежный материал.

СНиПы рекомендуют окрашивать защитные оградительные конструкции в цвет крыши, чтобы не привлекать внимание, если иное не предусмотрено проектом.

Каким должен быть козырёк

Козырёк над входом сильно влияет на впечатление, производимое домом. Конструкция должна отвечать ряду требований, условно их можно поделить на три группы:

1. Безопасность . Козырёк над входом должен быть установлен согласно действующим нормам безопасности и СНиПам. В противном случае конструкция может упасть от сильного ветра. Особое внимание при этом нужно уделить наклону.
2. Прочность . При создании козырька — это одно из главных требований. Выбирайте качественные и прочные материалы, которые имеют длительный срок эксплуатации и привлекательный вид. Также повышенное внимание уделите креплениям.
3. Форма . Это немаловажный фактор, от которого зависит и внешний вид конструкции козырька, и его прочность. Навес должен быть шире, чем вход. Это позволит обеспечить надёжную защиту от осадков. Глубина зависит от архитектуры дома. Стандарт около 1,2-1,3 метра.

Важным требованием к навесу является система стоков. Ей должна быть оснащена конструкция. При этом желательно позаботиться о ёмкости, куда будет стекать вода, её можно будет использовать для полива. Конечно же, немаловажное значение имеет уклон, под которым установлено изделие.

Ключевые требования

Помимо общих требований, есть конкретные запросы, которыми должны руководствоваться все строители при создании конструкции козырька над входом:

1. Материал, выбираемый для конструкции навеса над входом должен обладать не только прочностью, но и быть устойчивым к разнообразным проявлениям погоды.
2. Внешний вид козырька над входом должен гармонировать с фасадом и общей конструкцией дома. Даже его уклон выбирается в соответствии с общей архитектурной концепцией.
3. В качестве креплений должны использоваться элементы, предназначенные для внешних работ.

Соблюдение этих требований позволит создать качественную и прочную конструкцию козырька над входом, которая будет служить долгие годы и при этом гармонично впишется в общую концепцию дома или другой постройки.

Требования к изготовлению

Чтобы получить прочный козырёк над входом, который будет отличным дополнением к конструкции дома необходимо тщательно подойти к его изготовлению. Даже уклон имеет значение.

Процесс изготовления состоит из следующих этапов:

• Проектировка . На этапе нужно составить чертежи, по которым будет делаться конструкция козырька над входом. Важно указать соответствующие размеры и точно прописать составные элементы изделия.
• Подготовка . Чтобы создать качественный козырёк над входом необходимо собрать соответствующий набор инструментов и материалов. В будущем это позволит сэкономить время и создать изделие, которое будет отвечать СНиПам.
• Изготовление . Вам нужно нарезать профиль по размерам, указанным в чертежах и провести шлифовку срезов. После этого детали будущего козырька над входом можно будет сварить. Места сварки также поддаются шлифовке.
• Обработка . Требования к обработке особенно жёсткие, ведь от её качества зависит, не покроется ли ржавчиной конструкция. Чтобы всё было согласно СНиПам необходимо провести грунтование и нанести краску.
• Облицовка . Сейчас вам нужно положить на каркас кровлю.
• Установка . Чтобы установить навес просверлите перфоратором в стене дырки и установите изделие.

Все эти этапы необходимо воплощать в жизнь в заданной последовательности, чтобы устройство отвечало СНиПам и имело нужный вам уклон. Тогда навес над входом будет иметь долгий срок эксплуатации.

Чертежи

Чертеж — это важный элемент при создании навеса. Он помогает заранее увидеть, как будет выглядеть конструкция. Проектирование позволяет всё точно рассчитать и добиться прогнозированного результата.

Чертеж можно сделать самостоятельно. Конструкция несложная, но минимальные знания для того чтобы осуществить проектирование понадобятся. Поэтому вы можете взять уже готовые чертежи и выбрать из них тот, который больше понравится или же обратиться в архитектурное бюро.

Сделанный заранее чертеж также поможет рассчитать точное количество материалов и составить смету. Собственно, для этого и нужны чертежи. Они позволяют оптимизировать затраты и добиться позитивного результата.

Материалы и инструменты, необходимые для козырька

Чтобы навес имел нужный уклон и соответствовал нормам необходимо позаботиться обо всех материалах и инструментах, а также установить требования. Так, вы сможете воплотить в жизнь созданный на этапе проектирования чертеж. Для этого вам понадобятся:

1. Материал для кровли. Идеально с профилем смотрятся навесы из стекла и поликарбоната, но это необязательное требование.
2. Анкеры и саморезы, с помощью которых вы будете скреплять трубы.
3. Грунтовка и краска для наружных работ.
4. Аппарат для сварки.
5. Ножовка, перфоратор или электрическая дрель, болгарка.
6. Распылитель поможет быстро нанести краску. В случае его отсутствия можно воспользоваться кисточкой.
7. Средства индивидуальной защиты. К ним относятся респиратор, перчатки, специальная одежды и обувь.

Имея весь этот комплект, вы сможете воплотить в жизнь чертеж козырька, который будет висеть над входом. При этом его уклон будет соответствовать прописанному в планах значению.

СНИПы

За устройство козырьков отвечает СНиП 31-06-2009, точнее, его актуализированная редакция от 2012 года. Правда, в этом документе мало информации относительно требований к устройству навесов для частных зданий.

Этот СНиП содержит требования по обустройству конструкции общественных зданий. В нём говорится, что неорганизованный водосток возможен только в зданиях до двух этажей, если у них есть навес.

Также в документе имеется информация, уточняющая, что навесы могут быть сделаны как над балконами, так и над входом. Наличие двух конструкций одновременно не противоречит основным нормам современного строительства. Таков СНиП за 2012 год и его требования.

Если же взять за основу СНиП 31-01-2003, то там есть интересная информация относительно строительного объёма. Там сказано, что при его расчёте необходимо усчитывать наружные элементы вроде навесов.
