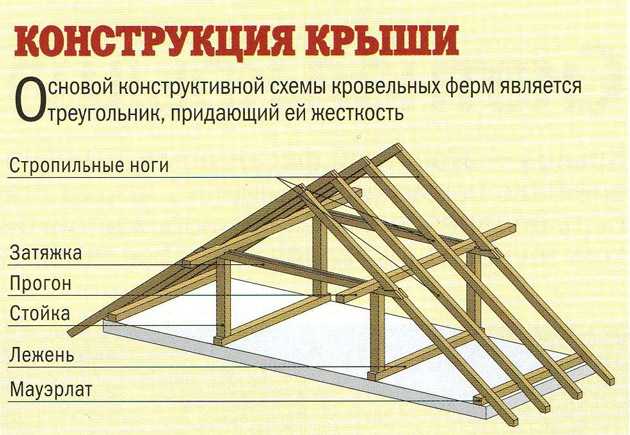

Как сделать двухскатную крышу дома – пошаговая инструкция

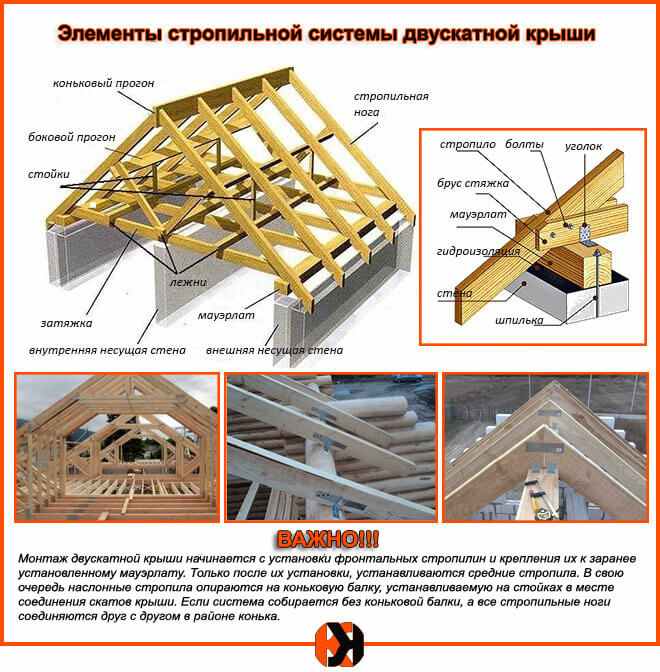

Из чего состоит крыша двускатного типа?

Двускатная крыша представляет собой две наклонные поверхности, образующие прямоугольную форму. Именно благодаря такой конструкции все осадки в виде дождевой или талой воды не скапливаются, а стекают вниз. Крыша двускатной конструкции имеет довольно сложное устройство, которое включает в себя несколько важных узлов, таких как:

1. Мауэрлат, который используется для перераспределения стропильной нагрузки на несущие стены здания. Данный элемент изготавливается из бруса, желательно из дерева хвойных пород. Квадратное сечение мауэрлата должно быть не менее 10х10 сантиметров и не более 15х15 сантиметров. Размещается этот важный элемент по периметру всего здания и крепится к внешним стенам. В качестве скрепляющих элементов нужно использовать специализированные анкера либо стержни.
2. Стропила, из которых формируется основной костяк любой крыши. Для двускатных они должны устанавливаться в виде треугольника. Функциональная роль стропил заключается в передаче нагрузки от веса кровли, осадков и порывов ветра на мауэрлат. Стропильные ноги необходимо изготавливать из досок, сечение которых должно быть примерно 10х15 сантиметров или 5х15 сантиметров. Средний шаг стропильных ног должен быть примерно 65-120 сантиметров, но если предполагается использование довольно тяжелого перекрытия, то рекомендуется размещать стропилы чаще.
3. Конек — это результат соединения двух скатов крыши. Он образуется при соединении всех стропил.
4. Кобылки являются продолжением стропильных ног, которые формируют свес крыши. Чаще всего кобылки устанавливаются при недостаточно длинных стропилах. Для того чтобы изготовить данный элемент конструкции, понадобится доска меньшего сечения, нежели стропильная нога. Применение кобылок оправдано в случае использования коротких стропильных ног.
5. Свес отводит дождевую воду от стен строения. Благодаря свесу они не намокают и не разрушаются под действием влаги. Рекомендуется делать свес с отступом от стены в 400 миллиметров.
6. Лежень предназначен для того чтобы равномерно распределить нагрузки, возникающие от стоек. Для его изготовления используется брус с сечением 15х15 сантиметров.
7. Стойки предназначены для правильного распределения нагрузки от конька на внутренние стены. Для его изготовления желательно использовать брус с квадратным сечением и размером 15х15 сантиметров.
8. Подкосы предназначены для равномерного распределения нагрузок от стропильных ног к несущим стенам. В сочетании с затяжками подкосы образуют прочный конструктивный узел, который называется ферма. Ферма предназначена, прежде всего, для того чтобы конструкция выдерживала нагрузки при образовании больших пролетов.
9. Затяжка используется для того чтобы предупредить расползания стропильных ног в разные стороны. Именно этот элемент в сочетании со стропильными ногами образует треугольный вид двускатной крыши.
10. Обрешетка изготавливается из брусьев и досок, которые монтируются перпендикулярно по отношению к стропильным ногам. Данная конструкция предназначена для равномерного распределения массы перекрытия и других нагрузок крыши на стропильные ноги. Также обрешетка придает крыше жесткость, так как она скрепляет между собой стропила. Если предусматривается перекрытие мягкой кровлей, то для изготовления обрешетки должна использоваться влагоустойчивая фанера.

Особенности сборки

На выбор типа двухскатной крыши влияют такие основные факторы как:

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

• Климатические особенности района строительства;
• Материал финишного покрытия;
• Архитектурные характеристики здания.

Разнообразие стропильных систем поражает незнакомых с ними людей. Соответственно в сборке каждой из них имеются свои особенности, но все же общий порядок достаточно схож.

Важно! Первым схожим этапом сборок для всех стропильных систем будет подготовка древесины, если приобреталась она без нее. Сюда входит обработка и сушка.

Использование при возведении крыши сырого дерева естественной влажности приводит к таким проблемам, как изгиб балок, их усыхание, изменение геометрии. Из-за этого могут возникать точки напряжения и даже при небольших признаках перегрузки запустятся негативные процессы. Устранять их обычно сложно и дорого, поэтому лучше избежать их образования.

Общие сведения

Разновидности стропил и применение

Подбор стропильной системы является крайне ответственным шагом, который требует знания конструкции каждого типа крыши. Стропила могут быть разных видов:

1. Наслоенные типы стропил, которые опираются на коньковый прогон и мауэрлат. Используются при построении односкатной, обычной двускатной крыши, а еще в качестве одного из элементов ломаной и вальмовой мансардной кровли.
2. Скользящие стропила – один из видов наслонных стропил, которые применяют для деревянных построек, которые дают большую усадку. Их главным отличием является крепление скользящего типа стропил к мауэрлату, что дает возможность компенсировать стеновую усадку без кровельной деформации.
3. Висячие типы стропил – системы стропильного типа, которая стянута ригелями или даже затяжками, и как правило, применяется при возведении стандартной двускатной крыши, а еще в роли верхних стропил мансардной крыши. В стропильной висячей системе коньковый прогон в полной мере отсутствует, и в верхней части стропильные симметричные прогоны опираются прямо друг на друга.
4. Накосные типы стропил, или как из иначе называют угловыми/диагональными. Используются для того, чтобы сделать четырехскатную или трехскатную крышу, а еще для крыши со сложной геометрией.

Рассмотрим, какие есть элементы системы.

Элементы системы стропильного типа

Любые типы стропил предназначены для того, чтобы распределять и передачи кровельной нагрузки на домовые стенки. Главными элементами, на которые будут опираться стропила, и они являются:

• Мауэрлат – брус, который закреплен на верхней стеновой плоскости по общему периметру дома.
• Лежни – брусья для опоры, которые уложены на внутренние несущие типы перегородок или колонны.
• Балки перекрытия на верхнем этаже.
• Опоры и стойки.
• Прогоны – опорные горизонтальные элементы, которые уложены вдоль кровельной оси на стойки.

Стропильная ферма сделана из таких элементов:

• Кобылки – доски, которые прикреплены на нижнем конце стропил и создают кровельные навесы.
• Подкосы – опоры, которые поставлены под углом и поддерживают ноги стропил.
• Ригели или затяжки – горизонтальные типы элементов, которые стягивают парные ноги (стропильные) между собой.
• Стропильные ноги – брус или доски, которые образуют контур кровли, и они уложены с определенным шагом.

Нарожники являются короткими стропилами, которые опираются на диагональные стропила в крыше вальмового типа. Все такие элементы в строительстве частного типа обычно выполняют из древесины – доски или бруса хвойных пород, просушенного естественным методом.

Древесину пропитывают посредством антисептика, что дает возможность увеличивать его эксплуатационный срок. Сечение и толщина элементов должны быть определены расчетом.

Составные части крыши

Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

Несущий каркас крыши состоит из стропильной системы, которая включает элементы:

• Мауэрлат — опорная балка, расположенная по периметру дома в верхней части стен. Нагрузка от вышележащей конструкции, снега и ветра передается коробке через нее.

Крепление мауэрлата

Мауэрлат

• Стропильные ноги или стропила — наклонные элементы, которые монтируют с шагом 80-200 см и соединяют горизонтальными прогонами. Передают усилия от кровли на мауэрлат. По виду опирания их разделяют на наслонные или висячие.

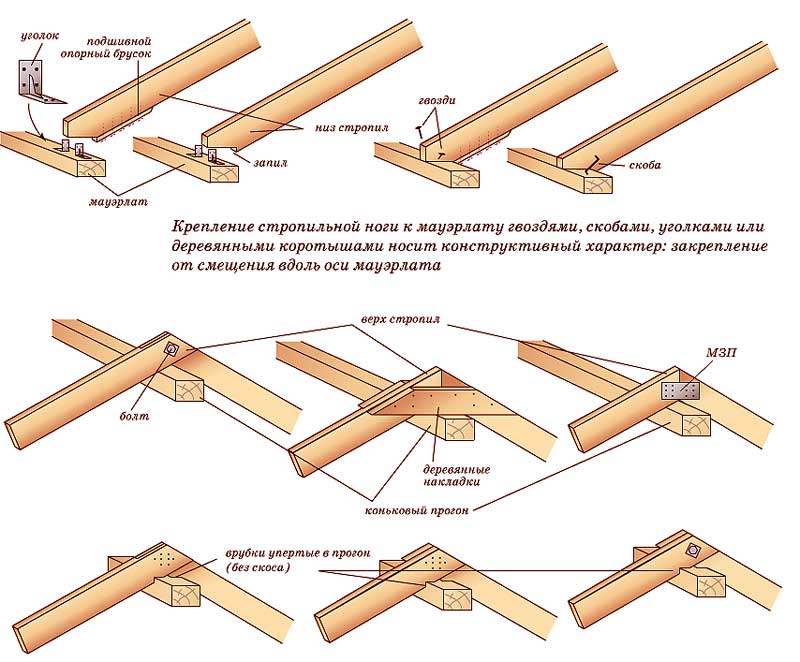

Крепление стропильной ноги к мауэрлету.

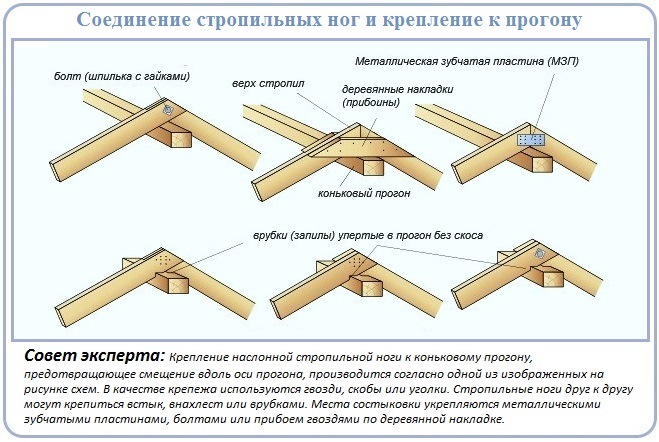

• Конек — горизонтальный брус для крепления стропил, верхняя точка крыши.
• Стойки, подкосы, распорки, ригели — горизонтальные, вертикальные и диагональные элементы для придания жесткости каркасу.
• Лежень — горизонтальный брус для опирания стоек, уложенный на внутреннюю несущую стену.
• Обрешетка, настил — основание для слоев кровельного пирога, добавляет стропильной системе устойчивость.
• Кобылка — элемент, удлиняющий стропила. Применяют при недостаточной их длине для формирования свесов.
• Затяжка — потолочная балка, элемент перекрытия этажа или усиливающая стропильную систему горизонтальная связь.

По обрешетке монтируют слои гидро-, шумо- и пароизоляции, утеплитель, если чердак жилой, и кровельные материалы.

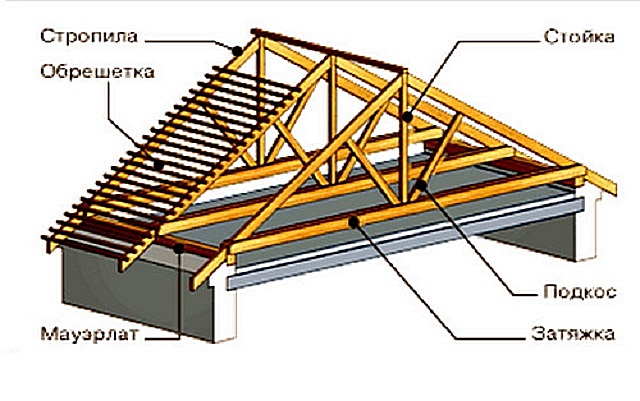

Стропильная система двускатной крыши в частном строительстве обычно изготавливается из дерева. Материал доступен, прост в обработке, позволяет возводить легкие пространственные конструкции, не перегружающие стены и фундамент.

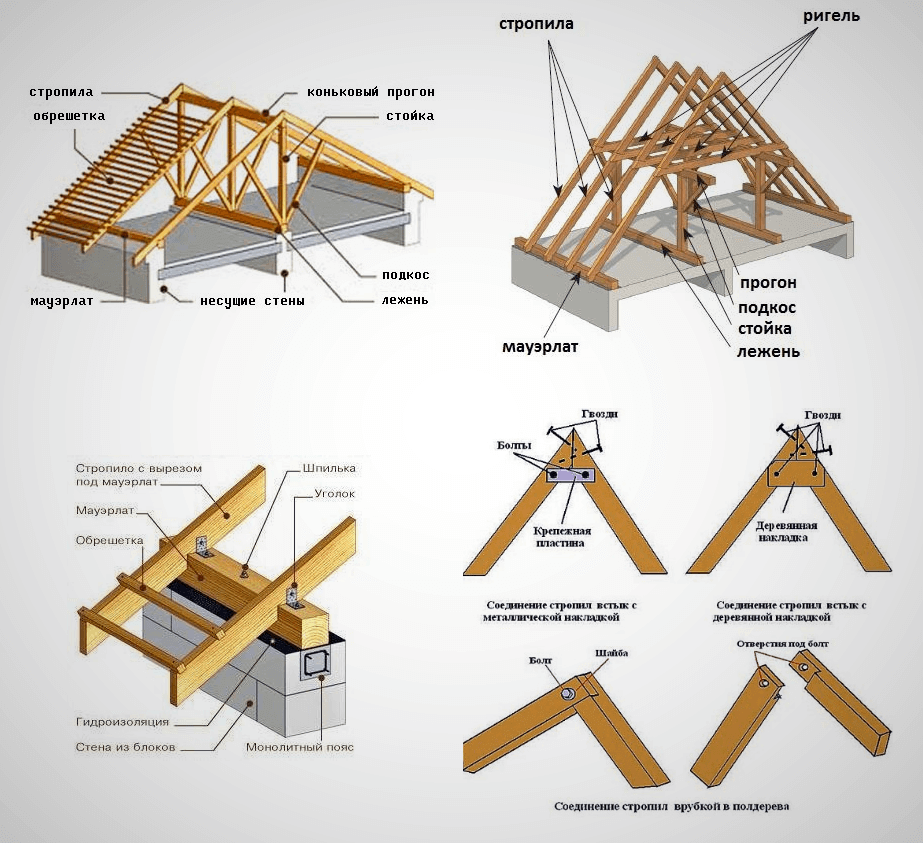

Схемы стропильной системы двухскатной крыши.

Иногда для сооружения каркаса применяют металлический прокат — швеллеры, трубы, двутавры, уголки. Такой способ в индивидуальном строительстве используется значительно реже. Конструкции из стали дороже, сборка требует профессиональной квалификации и оборудования.

Сечения стандартных несущих элементов составляют:

• мауэрлат (лежень) — брус толщиной от 100, высотой от 150 мм, бревно диаметром 170-190 мм;
• стропила — брус 50х150, 100х150 мм, стесанные на один кант бревна, доски, уложенные на ребро;
• стойки — 100х100 мм;
• доски обрешетки — толщина 25 мм.

При больших пролетах домов и высоких нагрузках размеры сечений несущих элементов определяют расчетом на соответствующей подготовке антисептиками древесина устойчива к гниению. Специальные составы — антипирены — защищают материал от возгорания.

Помимо несущего каркаса и покрытия крыша содержит элементы:

• свесы — выступающие за пределы наружных стен продолжения скатов, оберегают ограждающие конструкции от стекающей воды;
• ендовы, разжелобки — элементы для обустройства стыков при пересечении плоскостей кровли, необходимый узел в кровлях, состоящих из нескольких двускатных форм.

С боков крышу ограничивают фронтоны — части стен треугольной формы. Чердак может выполнять функции мансарды и использоваться как жилое помещение для постоянного или временного проживания.

Разновидности крепления стропил

В зависимости от конструктивного решения, наличия внутренних стен и расчетной нагрузке применяют различные виды крепления. Каждое из них подразумевает собственный вариант подготовки стропил для стыковки с мауэрлатом. Ниже перечислены три основных способа крепления:

• жесткий;
• наслонный;
• скользящий.

Последний вариант рассматривать не будем, так при его применении делать запилы не потребуется. Обычно его используют при устройстве крыши на домах из бруса. Он больше всего подходит, так как стены из дерева со временем дают усадку. Из-за этого стропильная система может изменить геометрию и появятся течи.

В остальных вариантах придется делать точные запилы. Понадобятся точные измерительные приборы, строительный карандаш и электрическая или бензопила.

Разновидности стропил и их конструкция

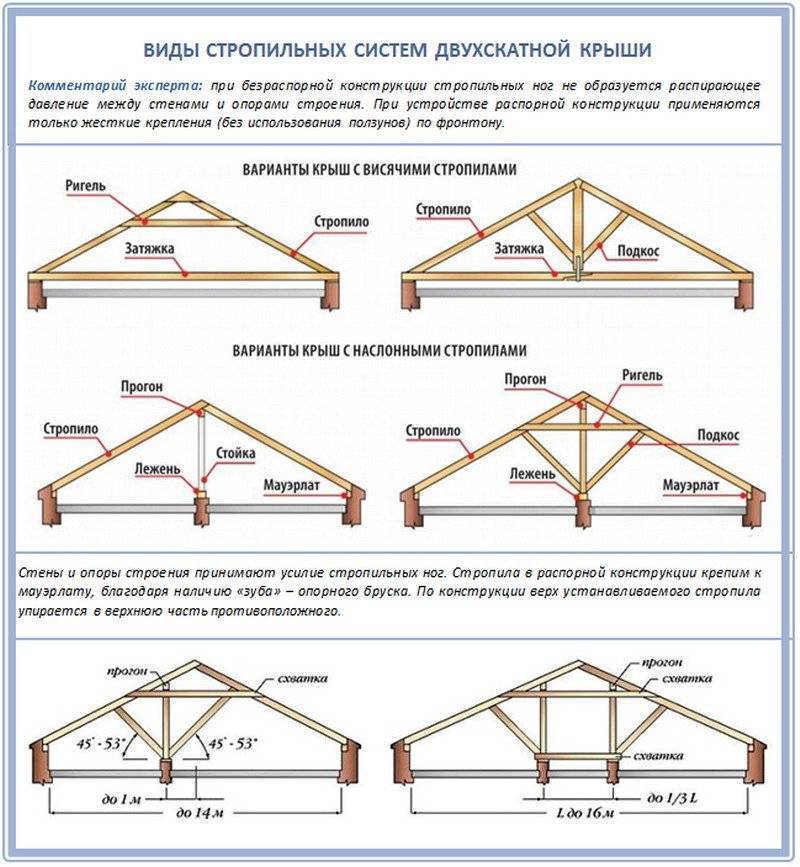

По конструкции различаются 2 основных вида стропильных систем:

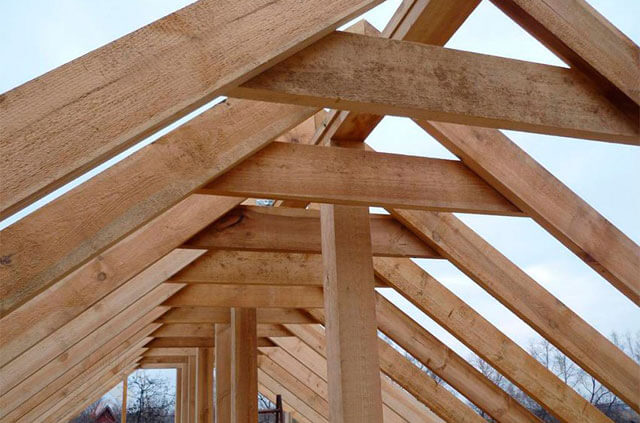

1. Наслонная (настильная) система. В ней стропила внизу опираются непосредственно на мауэрлат. В постройках шириной более 4 м под верхнее соединение устанавливается стойка, а при ширине более 6 м применяются дополнительные укрепляющие элементы (подкосы и ригель). Особенностью наслонной конструкции является то, что стойка опирается на лежень, установленный непосредственно на перекрытие.

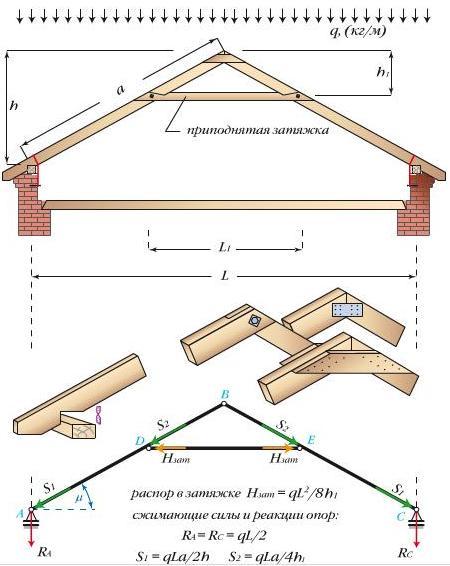

2. Висячий тип. В случае устройства крыши с висячими стропилами, каждая ферма выполняется в форме жесткого треугольника, т.к. нижние концы стропил соединяются затяжкой. Для усиления применяются также ригели. Ферма собирается отдельно, а затем закрепляется на мауэрлате. При повышенной ширине дома стойки фермы также опираются на брус затяжки, без установки леженя.

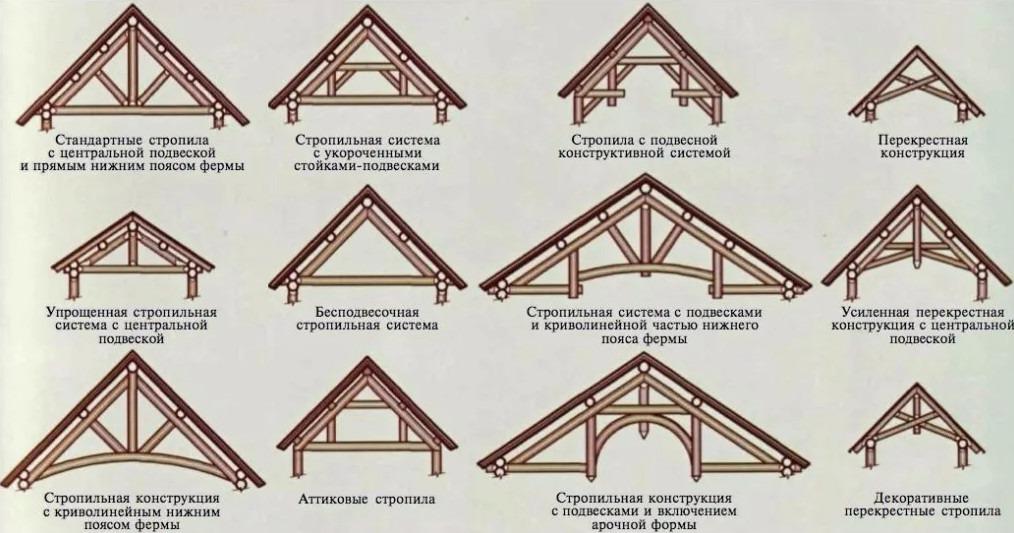

Стропильные системы, помимо стандартного варианта с центральной стойкой, могут иметь и другие конструкции:

1. W-образная. В ферме вместо вертикально стойки устанавливаются стропильные ноги, образующие треугольник с вершиной в месте соединения стропил. От основания этого треугольника от затяжки в обе стороны монтируются откосы до стропил. В итоге формируется опора в виде буквы W.
2. М-образная. Помимо центральной стойки устанавливаются еще 2 дополнительные стоки по центру стропил. При этом низ центральной стойки соединяется подкосами с верхом обоих дополнительных стоек.
3. Е-образная. Формируется стропильная нога, состоящая из центральной стойки и двух подкосок, соединяющих оба стропила с точкой крепления стойки на затяжке.

При формировании мансарды иногда используется особая конструкция стропильной системы. В ней предусмотрены 2 стойки, поддерживающие оба стропила. Места соединения стоек со стропилами соединяются ригелем. Такая конструкция выполняется в висячем варианте, т.е. с затяжкой.

Типы стропильных систем щипцовых крыш ↑

Кроме геометрии самой крыши и углов наклона большое значение имеет тип конструкции каркаса. Классифицируется он по виду точек опоры для стропил. В двухскатных видах крыш используется висячий вариант конструкции либо наслонный. Какой из них выбрать, зависит от параметров строения, а точнее — ширина пролета между несущими стенами здания.

Обратите вниманиеВажно знать, что иногда в конструкции каркаса используется гибридный вариант, то есть когда в комплексе объединены оба типа (наслонный и висячий).

В  каких случаях можно использовать тот или иной тип устройства стропильных систем?

Висячие стропильные системы ↑

Применение подобных вариантов конструкции допустимо при расстоянии между несущими стенами не более чем 6000-6500 мм. Однако с некоторыми доработками возможно использование висячих стропильных систем с более широкими пролетами.

• Если расстояние между несущими стенами не превышает 6000 мм, можно собрать висячую конструкцию с ригелем. В таком варианте стропильные ноги монтируют без конькового бруса, а между ними монтируют дополнительный элемент, обеспечивающий опору.
• С пролетами от 6000 до 7500 мм, собирается каркас с бабкой. В таком случае, ноги конструкции опираются на бабки, установленные по центру на балки перекрытия.
• С шириной пролета от 9000 до 10000 мм, конструкция собирается с бабками по центру и дополнительными подкосами по сторонам.

Во всех случаях монтируется мауэрлат – деревянные балки, уложенные вдоль несущих стен. Однако можно собрать вариант каркаса крыши со шпалами, исключающую монтаж подобной детали. В таком случае основным опорным элементом выступает прогон (балка, уложенная поперек строения).

Наслонные системы ↑

Наслонный тип устройства стропильных систем применяется в постройках с большими пролетами (более чем 6 метров), и при наличии третей несущей стены идущей сквозь все здание.

Чаще всего используются два вида конструкций: с затяжкой либо с подкосами и стойкой.

Их применение также диктуется шириной пролета:

• Первый вариант применяют с расстоянием между несущими стенами до 7000 мм, и без третьей точки опоры.
• Во втором случае стропильные ноги опираются на центральные балки, установленные на несущую кладку в средине здания, чтобы система была жесткой, в ее устройство добавляют подкосы по два на стойку.

Обратите вниманиеВ обоих случаях детали каркаса упираются в мауэрлат. Задача такого элемента распределить нагрузку. Для изготовления такой детали необходим деревянный брус с сечением 100×100 или 200×200 мм.

Кроме выбора конструкции системы важно сделать расчеты на различные виды нагрузок, а также параметры деталей, из которых она будет собрана.

Как выбрать тип стропильной системы для 4-скатной кровли?

При отсутствии центральной опоры кровли, выбор делается в пользу висячей стропильной системы. Если для каждой стропилины можно найти верхнюю и нижнюю опоры, то следует выбрать наслонную конструкцию. Этот вариант проще и доступней для непрофессиональных мастеров. Нужно лишь запомнить два главных условия: при жестком креплении низа и верха стопил, необходим усиленный мауэрлат, так как на него передается распор; при шарнирном креплении или полужестком соединении (например, верх шарнирный, а низ – жесткий или наоборот), мауэрлат усиливать не нужно:

Выбор одного из видов четырехскатной кровли должен быть обусловлен формой самого дома. Для квадратных домов возводятся шатровые стропила, для прямоугольных – вальмовые. Также, можно встретить сложные многоскатные крыши комбинированного вида, которые содержат и вальмовые и шатровые элементы.

И вальмовые и шатровые конструкции сохраняют основные функции двускатной кровли (например, возможность обустройства мансарды) и смотрятся очень эстетично:

Виды стропильной системы двухскатной крыши

Как вы уже поняли, задача непростая. Двускатная крыша бывает наслонная и висячая по виду стропил. Мы уделим внимание больше висячим, конечно же.

Первая упомянутая определяет присутствие опоры по типу стен в центре здания. У вас будут три точки опоры, которые распределят нагрузки исключительно на изгибы. Низ стропил будет опираться на мауэрлат, а опорой для верха послужит прогон. Таким образом при установке у вас выйдет небольшая экономия на пиломатериалах, кровля выйдет более легкой.

Висячие стропила двускатной крыши опирают стропильную ногу на стены, что создает повышенную нагрузку на каждую из них. Упрочнить ситуацию в данной ситуации используют затяжки. Собираются висячие типы для двускатной крыши еще на земле, а потом происходит установка уже в готовом виде.

Если у вас предусматривается установка более сложной кровли, нежели двускатная, могут потребоваться применение нестандартных решений, наиболее интересная реализация конструктивного решения. В таком случае своими руками вряд ли получится создать что-то и следует позвать профессионалов.

Особенности монтажа

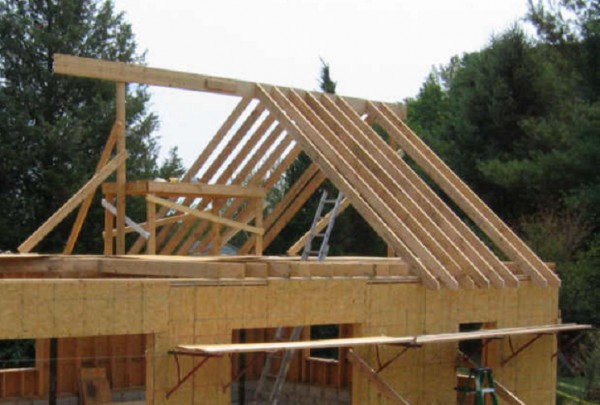

Монтаж крыши проходит в несколько этапов. Можно выделить основные из них:

1. Закрепить мауэрлат к стенам.
2. Собрать стропильные фермы.
3. Сделать конёк.
4. Закрепить обрешётку.
5. Завершить кровельные работы.

Работая с деревом, следует проводить обработку поверхностей антигрибковым средством, чтобы деревянные части служили долгое время. Также, чтобы дерево в скором времени не сгнило, древесину перед монтажом нужно хорошо просушить. Сушка на открытом воздухе подойдёт, этот способ лучше, чем если сушить дерево искусственным путём.

Если ваш дом атаковала плесень, прочитайте статью как избавиться от грибка в квартире на стене.

Устройство обрешетки

Изготовление двускатной крыши своими руками заканчивается устройством обрешетки под кровельный материал. Для этого по наружной стороне стропил раскатывается гидроизоляционная пленка или мембрана. Настилают ее в горизонтальном направлении. Начинают снизу, продвигаясь вверх. Второй и все последующие ряды укладывают с нахлестом не менее 15-20 см. Закрепляют маленькими гвоздями или скобами из скобострела.

После установки стропильной системы на ней закрепляют пленку или мембрану гидроизоляции, а поверх — обрешетку

Есть два способа — с контр-обрешеткой или без. Контробрешетка набивается по стропилам, а сверху уже бруски обрешетки. Так между гидроизоляцией и кровельным материалом образуется воздушный зазор. Это вариант лучше с той точки зрения, что просыхать такая крыша будет лучше и быстрее. А это для бань очень важно.

Без контробрешетки бруски набиваются сразу поверх гидроизоляции. Зазор тут есть тоже, но он меньше, следовательно, вентиляция будет хуже. Но и такой вариант приемлем: меньше расход материалов и работы тоже.

После изготовления обрешетки остается только закрепить выбранный кровельный материал.

Разновидности стропил для крыши

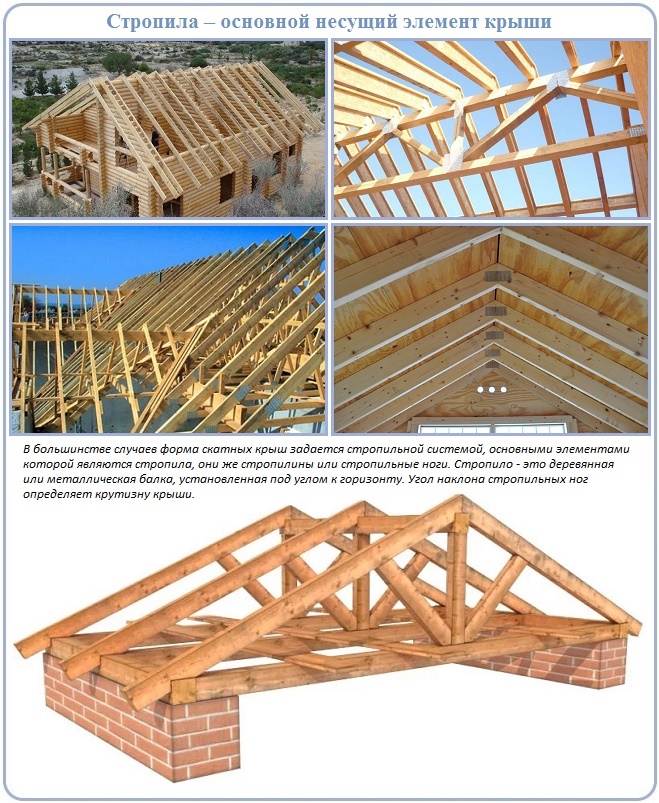

При строительстве любой кровли находят свое применение стропила всего лишь двух видов – наслонные и висячие. Висячие стропила имеют две точки опоры, которые находятся у основания, к примеру, опора на несущие стены здания, наслонные помимо этого могут опираться на столбчатые опоры, либо внутренние стены.

Материал для изготовления стропил

Дерево и металл – вот основной материал, из которого чаще всего изготавливаются стропила.

При возведении кровельных перекрытий жилых домов, хозяйственных построек применяются деревянные стропила, реже металлические. Металлические (железобетонные) стропила в основном используются при строительстве кровель с большими пролетами и нагрузками на кровлю, в основном для перекрытия производственных зданий. Цена данных стропильных конструкций довольно высока, так все ее элементы выполняются из металла, в основном используется швеллер.

Стропила из дерева

В свою очередь деревянные стропила подразделяются на три вида:

1. Самым популярным и широко использованным видом стропил являются конструкции выполнены из обрезной доски, обычно это доска сечением 150х50 мм или 200х50 мм. Популярности данный вид стропил приобрел благодаря своей дешевизны и простоты изготовления.
2. Стропила для крыши, изготовленные из бревен. В качестве исходного материала используют стволы деревьев диаметром 10-20 см, зачищенные и обработанные.
3. Стропила, сделанные из клееного бруса. Клееные стропила производятся из брусков древесины и досок, склеенных при помощи специальным составом. Такие стропила более удобны в работе, брус имеет в сечение квадрат или прямоугольник. Вследствие чего, он легко укладывается на обрешетку, к тому же упрощается их крепление к мауэрлату, а также процесс наращивания. Данный вид стропил намного прочнее обычных деревянных.

Проектирование и монтаж симметричной двухскатной кровли

Для основательных домов со сложной геометрией требуется профессиональный проект, где будут учтены различные факторы: роза ветров, статистика осадков, местоположение здания, используемые материалы и т.д. На коленке такой проект создать крайне сложно.

Снег не удержится под таким углом

Однако если же нужно спроектировать и самостоятельно построить небольшую кровлю для своего загородного домика, без каких либо изысков и сложных дизайнерских решений, то нужно лишь придерживаться некоторых общеизвестных истин и правил:

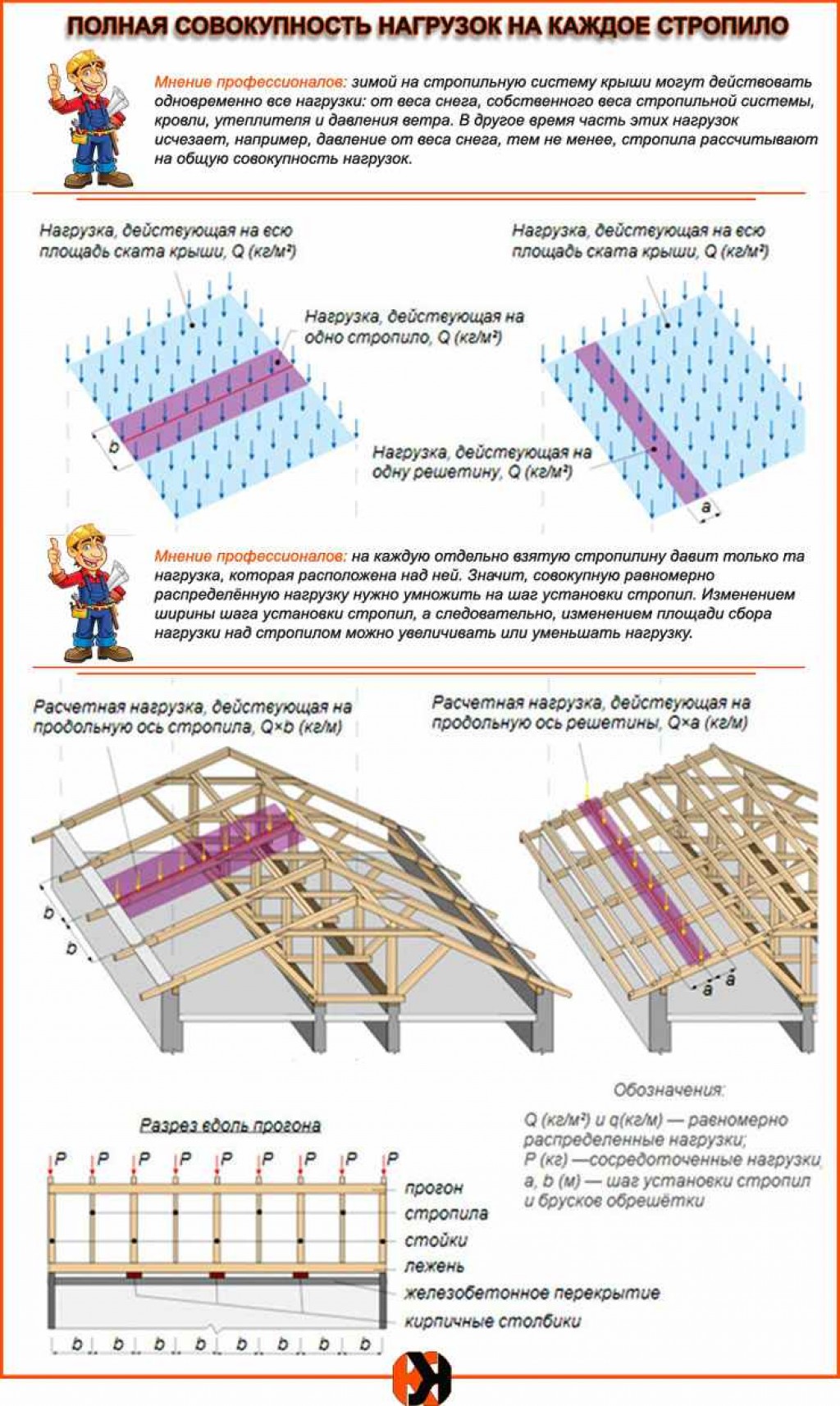

1. Чем выше кровля, тем больше ветровая нагрузка. Чем ниже – тем выше снеговая
2. Выше крыша – больше чердачное пространство, а соответственно и полезное

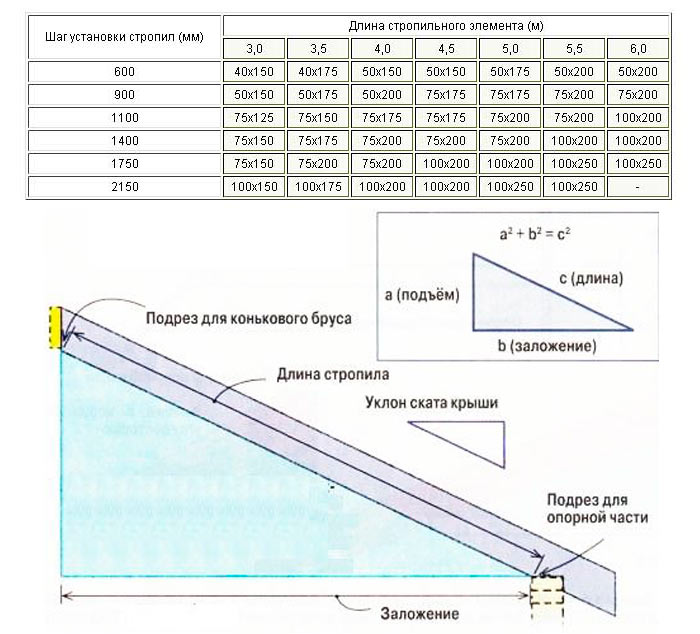

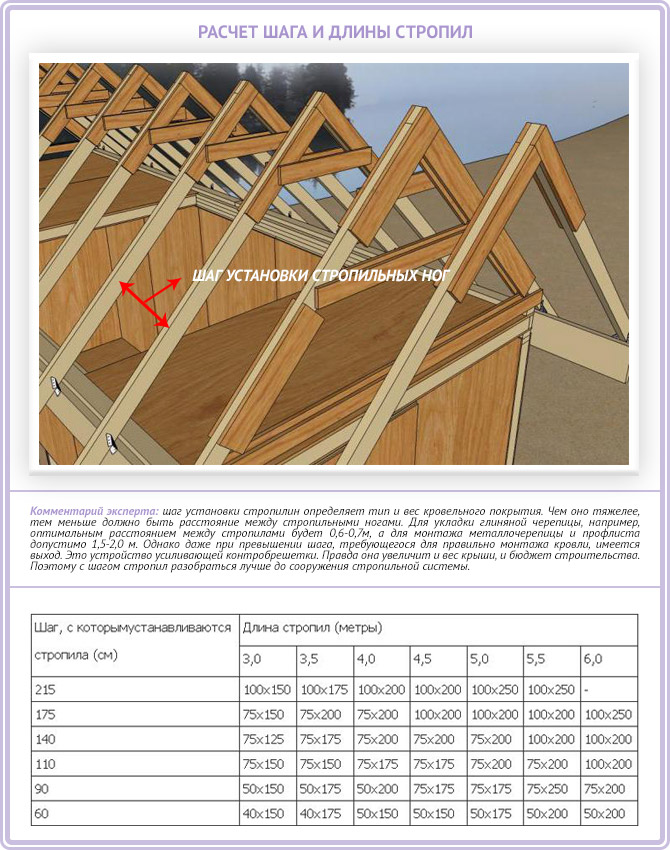

3. Стандартный шаг между стропилами 60 см между осями последних
4. Для стропил используют доску 150х50мм, брус для опор 100х100мм., маурлаты из бруса не менее 150х150мм
5. Чем дешевле доска, тем больше геометрическая погрешность (около 1 см)
6. Стропила и опоры допускается наращивать
7. Чем длиннее используемая доска, тем больше нужно развязок и ригелей
8. На соединительные узлы действует две основные силы: на сдвиг и на отрыв
9. Стропило надёжней держится, если в нём сформировать посадочное место

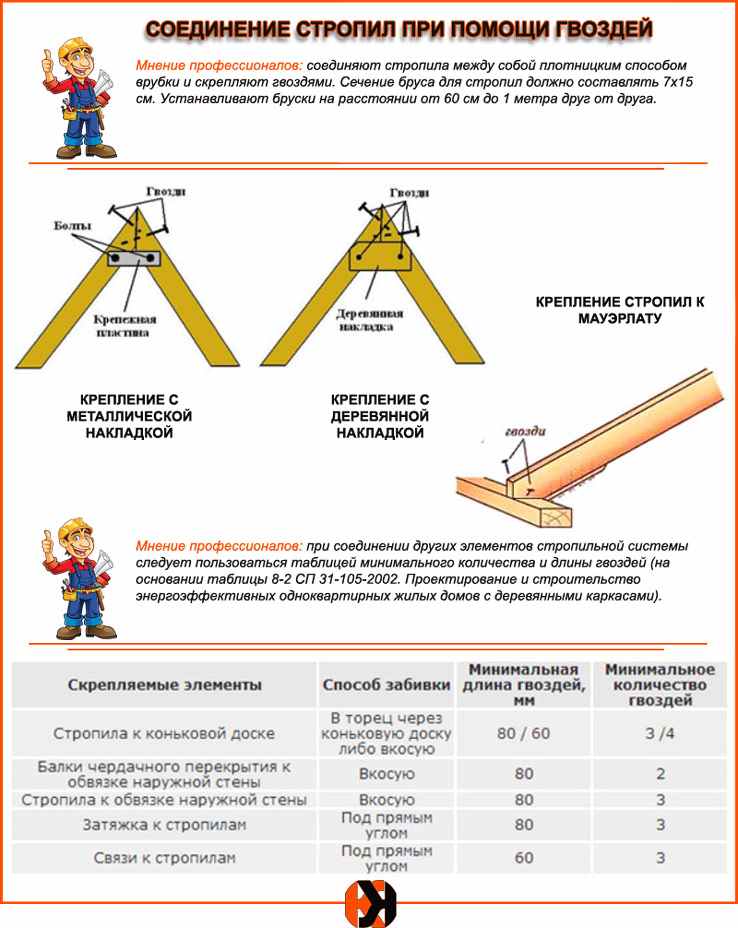

10. Специальные крепёжные шурупы – вещь отличная, но дорогая. Гвозди и скобы недороги и прошли проверку временем, жало последних нужно загибать
11. Болтовым крепежом конёк стропил не стягивают – со временем может лопнуть
12. Дерево не любит лежать на кирпиче или камне, — оно со временем превратится в труху. Гидроизоляция не уберёт мостик холода, нужна теплоизоляция – тогда конденсата не будет
13. Свежесрубленный сруб даёт усадку, поэтому не следует жёстко фиксировать стропила (делать в них посадочные места) к маурлату, иначе конёк крыши уведёт

Порядок монтажа “классического” навесного варианта

Анкера справятся

Работа с монтажом не сложная, с ней может справиться два человека. Что нельзя сказать о подготовке и транспортировке материала на место.

1

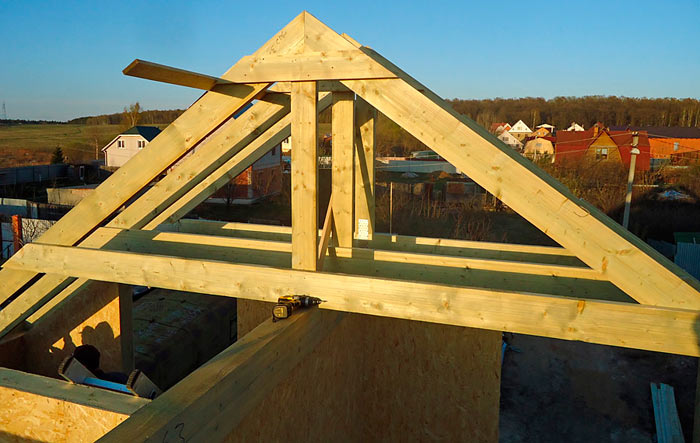

Прежде всего, по периметру несущих стен укладываются маурлаты (по уровню). Между кирпичной стеной и деревянным брусом укладывают теплоизолирующий материал, чтобы убрать мостик холода, тем самым удаляя возможность возникновения на стыке камня и дерева конденсата. Это убережёт древесину от гниения, а кирпич от разрушения.

В качестве крепежа могут выступать:

• болтовые шпильки, заранее зафиксированные в стену
• анкерные болты, закрепляемые непосредственно по месту
• металлические армированные П-пояса или обычная металлическая проволока, стянутая монтажкой

Монтаж стропильной системы

После наступает этап подготовки стропил: подгонка по длине и формирование посадочных мест для маурлата. Поскольку конькового прогона в этой технологии не предусмотрено, а на весу проделывать манипуляции с разметкой проблематично, – всё равно ошибёшься, и плоскость получится волнообразная,  – то формируют временный прогон из 50й доски.

2

С помощью шнура отбивают середину потолочного пространства и по уровню устанавливают временные бабки, к которым пришивают 50ю доску. Следует учитывать все размеры, чтобы коньковая доска была выставлена ровно посередине и на необходимую высоту. По ней будут размечаться и выставляться все пары стропильных ног.

Сначала прогон, а потом остальное

3

Приставляя каждую доску к прогону и маурлату делается разметка для пропила посадочных мест. Для ускорения работ на данном этапе, можно использовать ранее подготовленный трафарет. Для его изготовления можно использовать угольник “Свенсона”.

4

Конёк формируется упором друг в друга парных стропил. Для этого приставив пару по месту, с помощью уровня по оси прогона чертят перпендикуляр на одной доске. После отпила, приставляют её обратно и по ней делают разметку на второй доске. Отпиливают, устанавливают обратно и сколачивают доски.

Разметка доски

5

После монтажа каждой пары устанавливают верхний ригель. Для чего приставляют доску на необходимой высоте, выставляют по горизонтали по уровню, размечают и делают в этом месте пропил для посадочного места, пришивают, лишнее спиливают.

Запил делается только для несущего ригеля. Для остальных затяжек эта операция не обязательна, достаточно использовать гвозди и скобы.

6

Шаг между осями стропильных ног составляет 60 см.

7

Дальнейшие действия по формированию кровельного “скелета” аналогичны”.

Также для облегчения понимания принципа монтажа рекомендуется ознакомиться со следующим информативным роликом:

ВИДЕО: Строительство каркасного дома. Стропильная система. Строй и Живи

Расчет стропил крыши

При подсчете объемов необходимых строительных материалов нужно учитывать выбранное кровельное покрытие, размеры крыши, а также природное воздействие на ее поверхность. Чаще всего для подобных целей используется специальный строительный калькулятор, с помощью которого можно определить расстояние между стропилами крыши, а значит, и их количество.Для проведения вычислений нужно знать длину стропильного элемента и его сечение. Как правило, сечение стропил для крыши составляет 50х150 миллиметров, 75х125 миллиметров или 100х150 миллиметров. Конкретные параметры определяются величиной нагрузок на стропильную систему мауэрлата применяется брус с квадратным сечением в 100х100 или 150х150 миллиметров, прогоны выполняются из брусьев в 100х100 или 100х200 миллиметров, а для затяжек используются элементы с сечением в 50х150 миллиметров.Посмотрите видео на данную тему:Итак, чтобы понять, как рассчитать стропила на крышу, стоит ознакомиться со специальной программой для строительных вычислений. Выяснив все необходимые данные еще во время проекта вы избавите себя от конструкторских проблем со стропилами в процессе стройки.

Подготовка и обработка пиломатериала для каркаса

Монтаж стропильной системы выполнить несложно, имея под рукой чертеж крыши, необходимые материалы и обладая опытом работы со столярными и плотницкими инструментами.

При выборе древесины для каркаса кровли предпочтение следует отдать предварительно высушенным доскам без гнили и с минимальным количеством сучков.

При этом категорически запрещается применять пиломатериал с большими выпадающими сучками, значительно снижающими прочность деталей.

При желании стропила, стойки, мауэрлат и другие элементы можно предварительно прострогать. Обработка антисептическими составами и антипиренами в два слоя обязательна.

Наносить протравы жидкой консистенции кистью или валиком сложно и занимает много времени. Гораздо эффективнее использовать окунание. Для этого из обрезных досок сечением 200х25 и длиной 6 метров изготавливают корыто, внутри которого одним куском расстилают полиэтиленовую пленку и фиксируют ее по краям строительным степлером.

В полученную емкость выливают несколько канистр антисептика, погружают в раствор пиломатериалы и, таким образом, проводят обработку за один раз. По инструкции запрещено смешивать составы с различным действием для ускорения пропитки.

Сборка стропильных ферм

У строителей нет единого мнения о том, где собирать фермы из стропил. Одни делают их на земле и уже готовые конструкции поднимают наверх для установки, другие предпочитают выполнять все работы на месте будущей крыши. Оба способа допустимы. Более безопасным является первый вариант, менее затратным – второй, так как для подъема крупногабаритных ферм потребуется кран-манипулятор, что сопряжено с дополнительными расходами.

Независимо от места выполнения работ первый шаг заключается в подготовке шаблонов для запиливания торцов деталей под определенным углом или необходимой формы. С учетом заданных параметров отмеряют нужную длину пиломатериалов и отрезают столярной ножовкой или циркулярной пилой.

Тематический материал:

• • Соломенная крыша своими руками
  • Ломаная крыша своими руками

Первую готовую ферму устанавливают вертикально на одном из фасадов дома и крепят к мауэрлату. Для удобства и надежности соединения можно к лицевой стене поставить и прибить пару толстых досок, которые не дадут стропилам опрокинуться. Фиксируют ферму к мауэрлату в нужном положении с помощью укосин и проставок.

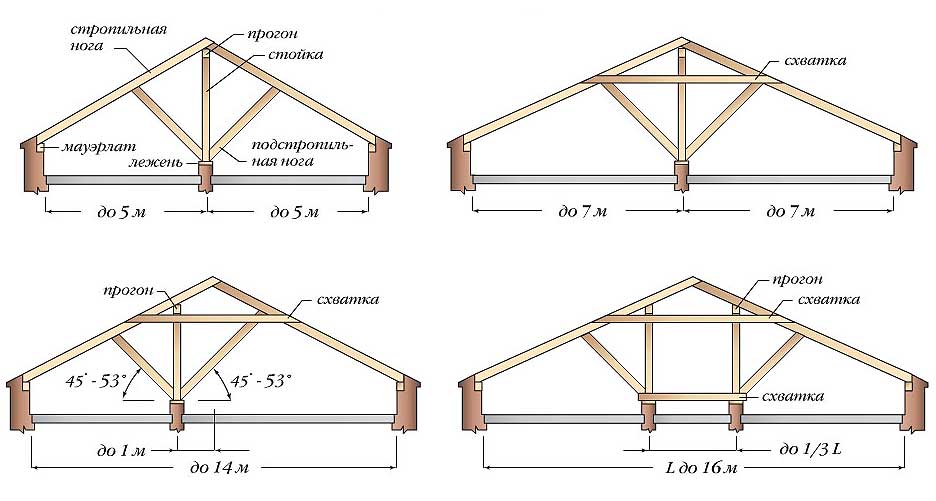

Схема стропильной системы

Следующая стропильная пара крепится с учетом шага установки. Чтобы не измерять каждый раз необходимую величину, заранее заготавливают куски досок заданной длины и фиксируют их к мауэрлату между фермами. После установки всех стропил верхнюю часть опор соединяют коньковым прогоном. Для повышения прочности конструкции по бокам монтируют продольные бруски.

На этом установка стропил завершена. Остается только обшить фермы снаружи обрешеткой из необрезных досок, брусков или листов фанеры и ОСП, уложив утеплитель и пароизоляцию. Подробнее об этом читайте в других статьях.

Технология выполнения висячих стропил

1. Устанавливают мауэрлат и балки перекрытия. Висячая стропильная система не имеет вертикальных и горизонтальных опор, поэтому стойки и прогоны ставить не нужно. Для удобства размечают центр крыши, по которому будет проходить конек, с помощью временно прибитых по центрам фронтонов досок. Один край доски должен обозначать центр крыши. На досках отмечают высоту крыши по коньку.
2. Выполняют шаблон. Для этого доску прикладывают нижним концом к мауэрлату, а верхним – к отметке высоты крыши. Размечают верхний запил по краю доски, обозначающему центр крыши, и нижний, по мауэрлату, не более чем на 1/3 ширины доски. Прикладывают шаблон с обеих сторон, уточняя симметричность стропил.
3. По шаблону выполняют необходимое количество стропильных ног. Раскладывают их попарно. Две стропильных ноги, образующие ферму, ставят верхними срезами друг к другу и скрепляют накладкой из металла или косынкой из доски на саморезы или шпильки. Нижнюю часть крепят к мауэрлату на уголки и саморезы и гвозди.

Превращаем деревянный брус в стропила

Изготавливаем шаблон, с помощью которого будет выполняться дальнейшая работа. Стропила имеют однотипную конструкцию, так что шаблон позволит вам сэкономить силы и время.

Для разметки и подрезания стропил используйте шаблонДля разметки и подрезания стропил используйте шаблон

Соединяем две доски по одному краю гвоздем. В результате вы должны получить конструкцию, напоминающую ножницы.

Изготовление шаблонаСхема шаблона

Ставим свободные края «ножниц» на опоры в точках будущего размещения стропил. Это позволит определить уклон кровельного ската.

Берем дополнительную пару гвоздей и фиксируем угол, установленный между досками. На этом шаблон готов. Дополнительно зафиксируйте его поперечной перекладиной. Чтобы установленный угол уклона кровельного ската не менялся под воздействием нагрузок, перекладину крепите саморезами.

Будьте предельно внимательны при создании шаблона. Даже из-за малейших отклонений вся конструкция может испортиться.

Далее делаем новый шаблон для подготовки монтажных зарезов на элементах системы. Используйте фанеру толщиной 0,5 см. Для укрепления применяйте 2,5-сантиметровую доску. Размеры зарезов подбирайте с учетом сечения используемых стропил.

С помощью готовых шаблонов делаем зарезы и начинаем собирать ферму.

Разметка противоположного конца стропилРазметка противоположного конца стропилПолноразмерный шаблон стропил

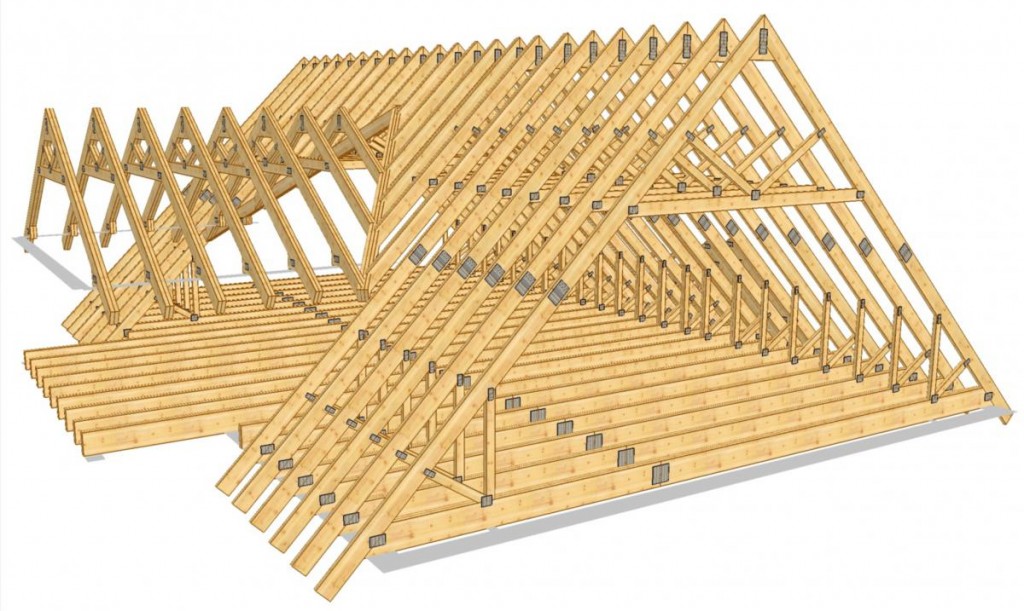

Деревянный каркас крыши

Выделим основные критерии, по которым подбирают подходящий материал для стропильной системы.

Условия произрастания

Деревья в средней полосе растут быстро, однако качество их не всегда отвечает требованиям.

Виной всему – благодатные условия для размножения насекомых, ходы которых могут появиться даже на готовых стропилах: к примеру, из-за некачественной обработки антисептиками.

Наилучший пиломатериал дают северные регионы с суровым климатом – плотный, с прекрасными механическими свойствами и без жучков и подобной живности.

Влажность пиломатериалов

Спиленное дерево имеет влажность 50 процентов и даже больше.

Для использования в качестве элементов стропильной системы показатель не должен превышать 18-22 процентов.

Поэтому при покупке леса обязательно нужно обратить внимание на то, насколько хорошо он просушен.

Если хранение лесоматериалов осуществляется правильно, то даже дерево, срубленное, когда сокодвижение еще не окончено, естественным образом просохнет, нужно лишь обеспечить достаточную вентиляцию.

Стропила из влажной древесины, просыхая на крыше, со временем трескаются, выгибаются.

Деформация при сушке чревата нарушением геометрии ската, узлы соединения могут разойтись, сделав неустойчивой всю конструкцию.

Сухое дерево не будет синеть и чернеть, и хотя считается, что синева не влияет на эксплуатационные характеристики, все же подсознательно выбор делается в пользу древесины без таких эстетических изъянов.

В случае использования более влажной древесины соединительные узлы рекомендуется дополнительно закрепить болтами. Во избежание провисания балок под собственным весом под ними устанавливаются опоры.

Комплексная защита

В деревянном скелете крыши могут использоваться дополнительные металлические элементы – в таком случае между металлом и деревом необходима прокладка гидроизоляционного материала.

Как известно, на металле образовывается конденсат, который при контакте со стропилами может привести к загниванию древесины.

Влагонепроницаемый материал следует укладывать также в местах соприкосновения с кирпичом – в первую очередь, под мауэрлат.

Древесина, подверженная биологическим воздействиям, быстро разрушается. Защита ее от грибков, плесени, насекомых-древоточцев с помощью пропитки антисептиками позволит серьезно увеличить срок службы.

Чрезвычайно важна также обработка пиломатериала антипиренами, позволяющими многократно повысить пожарную безопасность.

Современные огнебиозащитные составы могут быть комбинированного типа – способные предотвращать и возгорание, и биологическое разрушение.

Выбираем породу

Древесина должна обладать прочностью и в то же время гибкостью. Важна также легкость обработки.

Хвойные породы:

• сосна. Смолянистость дерева обеспечивает высокую стойкость к загниванию. Сосновый брус пользуется популярностью также благодаря таким качествам, как легкость, прочность, привлекательна для строителей прямизна ствола. У соснового пиломатериала невысокая, в сравнении с благородными породами, цена;
• лиственница – отличные прочностные характеристики ее сравнимы с дубом, также на высоте долговечность выполненных из лиственницы элементов;
• ель – отлично подходит для балок перекрытия, стропил: сухая ель не менее прочна, чем сосна, однако хуже сопротивляется воздействию влаги.

Лиственные породы:

• дуб – подойдет для ответственных участков, к примеру, из него делают мауэрлат. Его сравнительно легко обрабатывать, главный минус – ценовая категория;
• осина – прочная и упругая, но в основной массе имеет гнилую сердцевину, непригодную к обработке, очень сложно выбрать первосортную осину надлежащего качества;
• бук – древесина сложная в обработке, но долговечная и прочная.

Кровельщики рекомендуют использовать во всей конструкции древесину или только хвойных пород, или только лиственных.

Каким должен быть сорт

Различные дефекты понижают прочность и несущую способность стропил.

Совершенный ствол – ровный, без гнили и других поражений, с минимальным количеством сучков и трещин.

Для устройства каркаса крыши лучше всего подходит 1 сорт с влажностью не более 12 процентов, допускается также применение 2-3 сорта.

На один метр стропила не должно приходиться более 3-х небольших сучков.

Клееный брус

Более дорогой, в сравнении с массивом, вариант. Клееный брус рекомендуется приобретать только у проверенного производителя, так как отмечались случаи некачественного материала.

При условии покупки у добросовестного поставщика такой материал имеет ряд неоспоримых преимуществ.

Монтаж стропильной системы – важные советы

Поскольку стропила должны иметь одинаковую длину, желательно заранее сделать шаблон для определения длины. Для этого берем одну доску размером 2,5*15 см, прикладываем ее к балке и к коньку, а в местах соприкосновения ставим метки и отпиливаем ненужную часть – по этому шаблону можно делать заготовки. Правда, стоит отметить, что добиться идеальной ровности могут далеко не все, а потому приготовьтесь к тому, что в процессе установки вам придется не раз воспользоваться пилой.

Устанавливайте стропила с противоположных сторон, что значительно снизит нагрузки на коньковый брус. Если вы пренебрежёте данным советом, то конек может выгнуться, что может сделать конструкцию не столь надежной . Каждое стропило крепится к «коньку» несколькими гвоздями. Сложности могут возникнуть при притягивании стропил к балке. Для решения этой проблемы воспользуйтесь железными пластинами.

После того, как вы установили стропильную систему, необходимо сделать гидроизоляцию, создать обрешетку и покрыть конструкцию кровельным материалом. Теперь вы знаете, как собрать стропильную систему – крыша практически готова. Надеемся, наши советы помогут даже вам осуществить работу своими руками.

Крыша является основным элементом постройки, который защищает весь дом от непогоды и атмосферных осадков. И в зависимости от того, какой климат на местности, целесообразно устраивать соответствующие типы крыш. Так, если очень часто дует сильный ветер, то лучше делать крышу с пологим скатом. А вот если выпадение осадков далеко не редкое явление, то лучше всего будет установить высокую крышу. Ведь так осадки смогут свободно скользить с нее вниз, не оставаясь на доме.

Независимо от того, к какому типу принадлежит крыша вашего дома (а типов может быть множество), обязательным элементом являются стропила, или, как их еще называют, стропильная ферма. Этот элемент собой представляет деревянные доски, которые крепко соединяют все остальные элементы. Таким образом, стропила несут на себе основную нагрузку и являются каркасом крыши. При этом следует помнить, что чем больше у крыши пролет, тем больше понадобится стропил, чтобы обеспечить наиболее крепкое сцепление остальных частей. Очень важно разобраться, как правильно поставить стропила на дом своими руками.

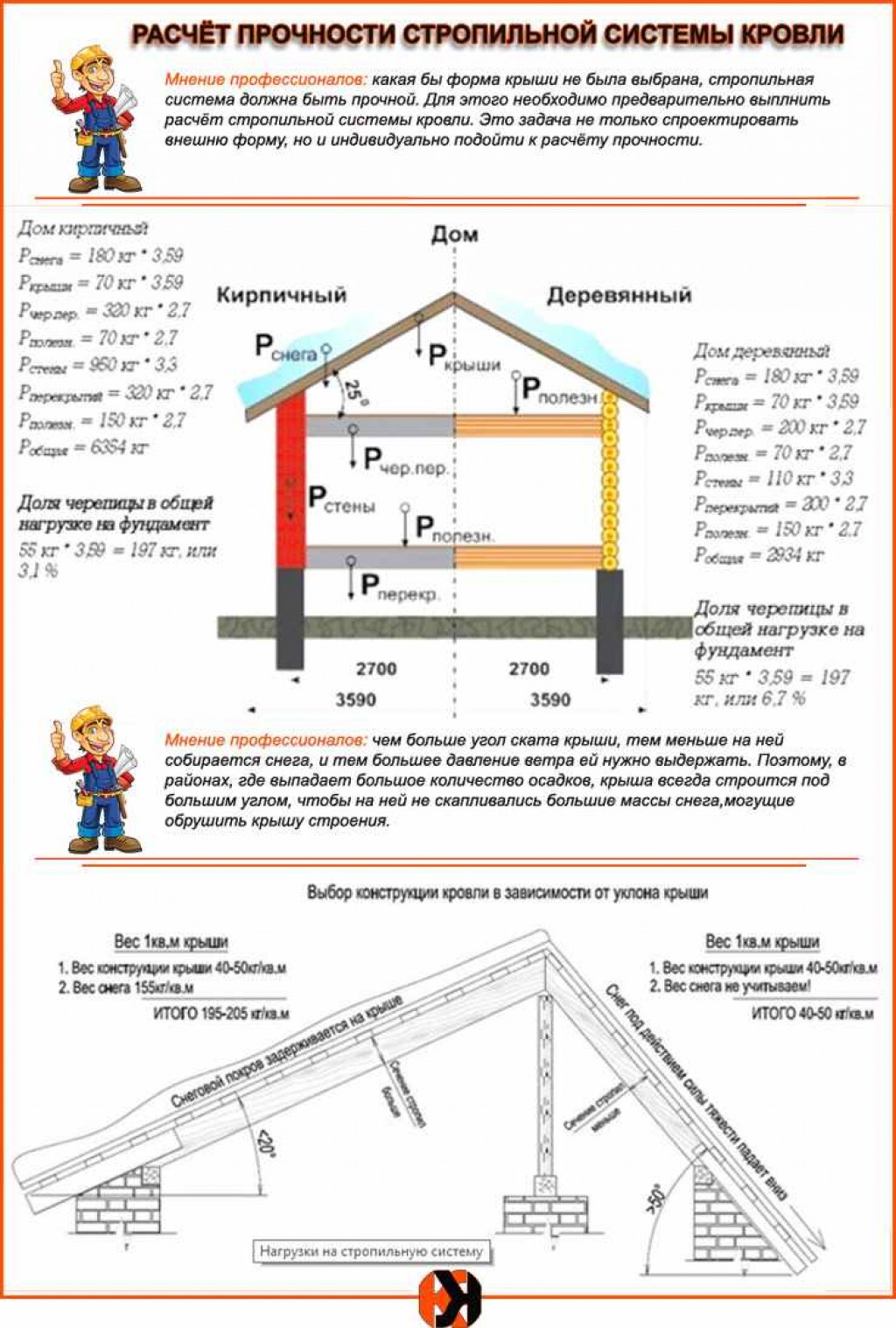

Расчет массы кровельного пирога

Перед тем как провести расчет длины стропильной ноги, потребуется вычислить массу кровельного пирога. Для этого нужно будет взять простую формулу, по которой нужно плюсовать массы одного квадратного метра всех слоев кровельных материалов, а результат умножить на 1,1 – коэффициент коррекции, который улучшит надежность конструкции на 10 %.

Получается, что обычный расчет массы кровли можно выразить так: (масса 1 м 2 обрешетки + масса 1м 2 кровельного материала + масса 1 м 2 гидроизоляционного покрытия + масса 1 м 2 слоя утеплителя) × 1,1 = масса кровельного пирога, в которую входит коэффициент коррекции. Если планируется укладывать один из распространенных кровельных покрытий, то нагрузка на стропильную систему не выйдет за пределы 50 кг/м 2 .

Создавая проект односкатной или двускатной кровли, достаточно опираться лишь на массу кровельного пирога, равную 50 кг/м 2 . По такому принципу можно соорудить каркас кровли повышенной прочности, чтобы в будущем можно было изменить тип кровельного материала без повторного расчета системы стропил.
