Важность СНиП при выборе оснований и фундаментов

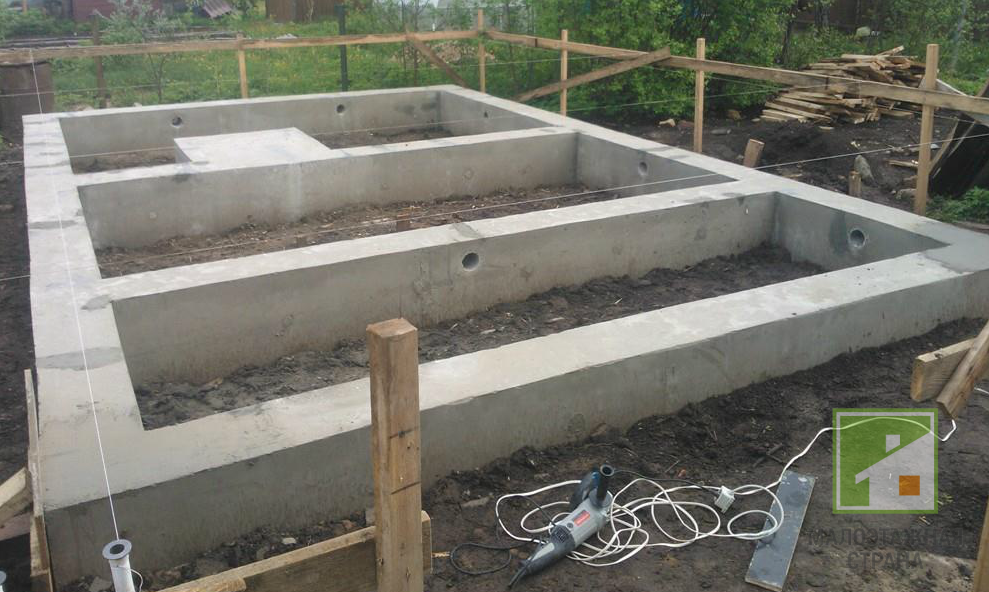

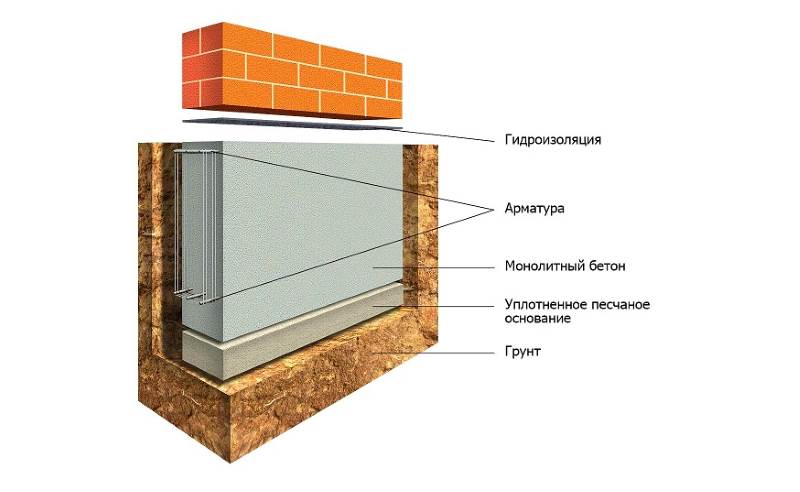

Ленточный

Очень часто используемый вид фундамента для частного строительства. Ленточный фундамент представляет собой железобетонную полосу фиксированной высоты и ширины, расположенную по периметру всего здания. Такой фундамент хорошо подойдет для домов с тяжелыми стенами (бетон, кирпич) и перекрытиями. Если в доме будет гараж или подвал, то данный тип фундамента прекрасно для этого подойдет.

Обычно ленточный фундамент углубляется до глубины, большей глубины промерзания грунта, но также существует и мелкозаглубленный ленточный фундамент, который используется при строительстве небольших домов, преимущественно деревянных.

Критерии выбора фундамента

Процесс выбора типа фундамента основан на совокупной оценке ряда ключевых критериев, среди которых результаты геодезических исследований, а также технические характеристики возводимого объекта, среди которых:

• величина, определяющая глубину промерзания грунта;
• отсутствие или наличие, а также уровень грунтовых вод на месте строительства;
• вид грунта и его состояние;
• особенности конструкции и архитектуры здания в части этажности сооружения, наличия цокольного этажа или подвального помещения;
• наличие подземных коммуникаций на месте строительства;
• необходимая несущая способность основания, определяемая массивностью здания, весом используемых материалов, расчетными статическими и динамическими нагрузками;
• предполагаемый срок службы объекта.

В ходе исследования грунта, оценки наличия и уровня грунтовых вод, определения глубины промерзания почвы производится комплекс геологических работ, включая бурение скважин и копку шурфов. В случае, если на стадии исследований будут допущены ошибки целостность фундамента может быть нарушена со временем благодаря наличию сил морозного пучения грунта, пагубному воздействию влаги и грунтовых вод, размывающих основание. Наиболее сложными для строительства являются пучинистые и подвижные глинистые грунты, почвы с высоким уровнем подземных вод.

Различают несколько видов грунтов, обладающих индивидуальными характеристиками устойчивости. Среди них:

• скальный или обломочный тип грунта представляет собой каменистую основу, которая практически не промерзает и не вспучивается, а следовательно, является идеальным местом для строительства любого здания или сооружения. При этом плотность и твердость камня создает трудности на этапе строительства, являясь причиной дополнительных расходов;
• грунты из песка и на песчаной основе выделяются низкой степенью пучинистости, считаясь удачным вариантом для осуществления любого вида строительства. Песок удобен при работе и при необходимости может подвергаться утрамбовке, пропуская через себя воду;
• мелкозернистые пески и пылевые грунты представляют собой проблемно основание, которое промерзает при низких температурах на большую глубину и отличается высокой подвижностью, считаясь плывучим. Не случайно специалисты рекомендуют избегать их застройки;
• глинистые типы грунтов представляют собой сложный вариант для возведения основания, поскольку обладает значительной пучинистостью.

Процесс выбора типа основания производится на базе анализа инженерно-геологической ситуации на участке строительства с учетом наличия данных в виде сбора всех нагрузок – суммарной массы конструкций возводимого здания или сооружения. Выбор типа фундамента и расчет основания производится специалистом проектно-строительной организации. Самостоятельная оценка местности без геодезических исследований и ошибки в выборе и проектировании основания могут стать причиной разрушения сооружения.

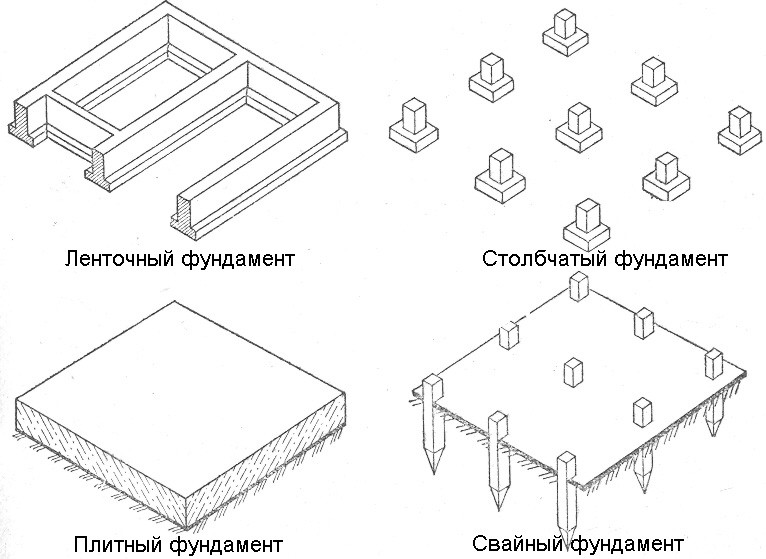

Виды фундаментов

Фундамент — это часть строения, которая расположена ниже поверхности грунта и передает нагрузки на основание. СНиП предъявляет к ним определенный требования.

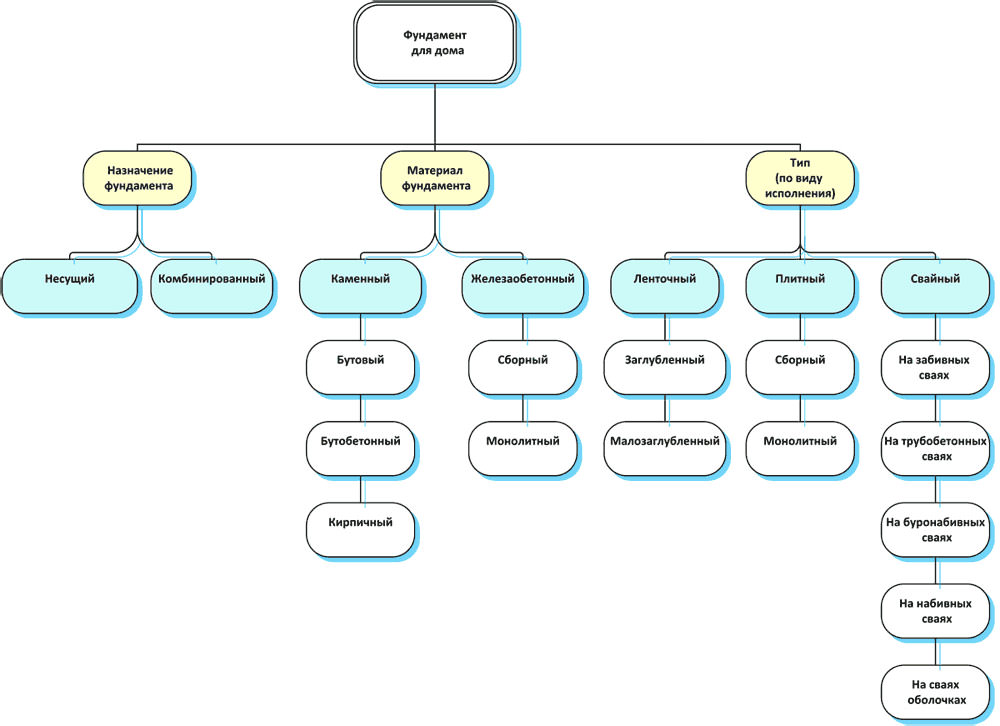

Классифицировать их можно по разным признакам:

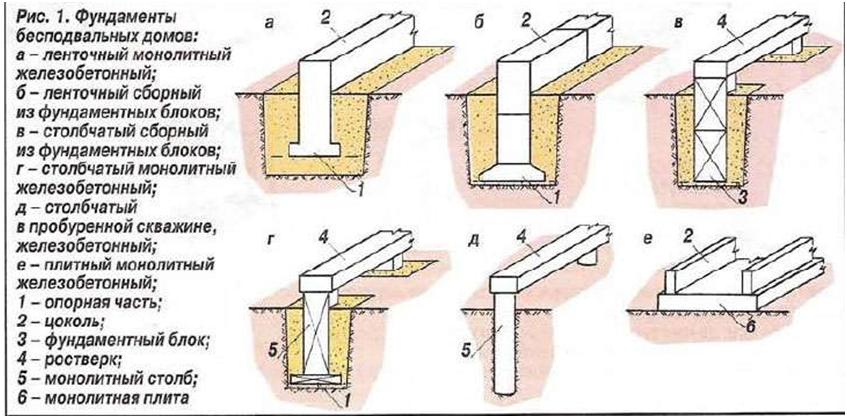

По форме:

• ленточные — бывают монолитными и сборными;
• столбчатые;
• плитные;
• свайные — бывают забивные (опускаются в готовом виде) и набивные (изготавливают их в грунте в пробуренных каналах), изготавливаются из разных материалов (деревянные, железобетонные, бетонные, стальные, комбинированные);

Ленточный фундамент применяют под стенами бескаркасных зданий, под домами с тяжелыми стенами и тяжелыми перекрытиями. Его достоинства: прочен, надежен, универсален в выборе формы зданий, простота технологии. К недостаткам можно отнести: сроки строительства возрастают за счет земляных работ. Не экономичен, трудоемок, массивен.

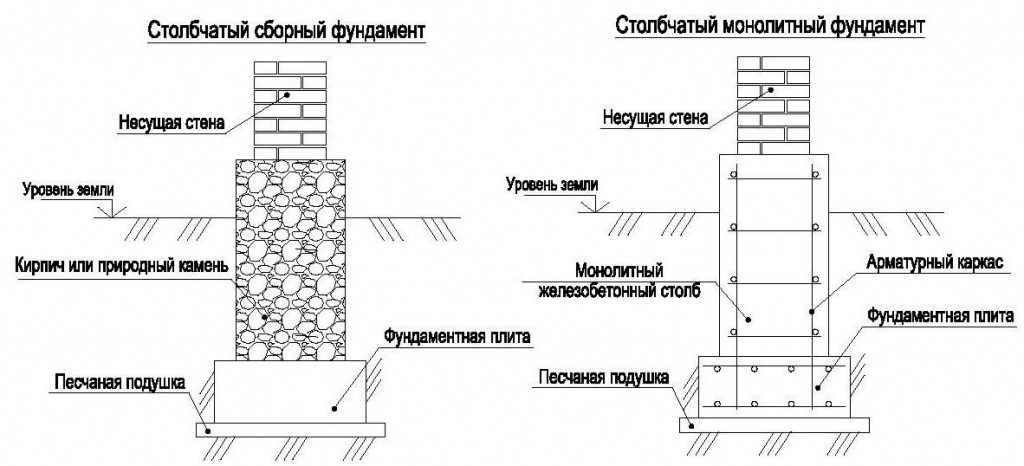

Столбчатый фундамент применяют под колоннами, под деревянные, каркасные, рубленые, щитовые дома. К его достоинствам можно отнести: экономичность и малая трудоемкость. Из недостатков следует выделить: малая устойчивость на горизонтальных подвижных и на слабонесущих грунтах, сложности в устройстве цоколя.

Свайный фундамент используется в тех случаях, когда на слабый грунт будут воздействовать большие нагрузки. Его преимуществами является: меньшая усадка, экономичность в расходе материалов, меньший объем работ, возможность использования в грунтах с малой несущей способностью. К недостаткам относится: необходимость спецтехники, дороговизна, трудоемкость в исполнении.

Плитный фундамент применяется под стенами, под колоннами, когда грунт «слабый», есть карстовые явления, очень большие нагрузки на основание. Целесообразно использовать в тех случаях, когда сооружения достаточно компактны и сама плита служит полом. К его достоинствам можно отнести: простота сооружения, можно выполнять в тяжелых грунтах (пучинистых, просадочных, подвижных). Недостаток можно выделить только один его дороговизна.

Основные виды фундаментов мелкого заложения

Технологии современного строительства предусматривают применение различных типов фундаментов. В зависимости от глубины заложения (расстояния от подошвы до поверхности почвы) они бывают глубокого (ФГЗ) и мелкого заложения (ФМЗ)

Технологии современного строительства предусматривают применение различных типов фундаментов. В зависимости от глубины заложения (расстояния от подошвы до поверхности почвы) они бывают глубокого (ФГЗ) и мелкого заложения (ФМЗ).

ФМЗ имеют глубину заложения, не превышающую их учетверенной ширины. Они могут обеспечить прочную основу сооружения на достаточно сложных грунтах, включая пучинистые. При этом требуют существенно меньших затрат на строительство, чем ФГЗ.

Параметры классификации

Классификация фундаментов мелкого заложенияможет производиться по одному из следующих признаков:

• форма поперечного сечения;
• способ возведения;
• вид статической работы;
• конструкционное решение;
• материал изготовления;

Форма

По форме сечения ФМЗ подразделяются на:

• трапециевидные;
• прямоугольные;
• ступенчатые.

Оптимальная форма – трапециевидная. При этом предельный угол между боковой гранью и вертикалью (угол распределения давления) для бетона равен 45°, для бутобетона и бута – 30°. Если угол больше, то напряжения, вызываемые растягивающими и скалывающими силами, будут иметь опасную величину.

Способ изготовления

Фундаменты мелкого заложения по способу изготовления подразделяются на:

Монолитные возводятся на месте. Обычно используется жидкий бетон. Сборные конструкции составляются из отдельных элементов. Например, из бетонных блоков, изготовленных в производственных условиях.

Вид статической работы

По этому параметру ФМЗ подразделяются на:

Жесткие могут выдерживать только силы сжатия. Гибкие хорошо противостоят не только сжатию, но и растяжению. Это железобетонные фундаменты. Все остальные – жесткие.

Конструкция

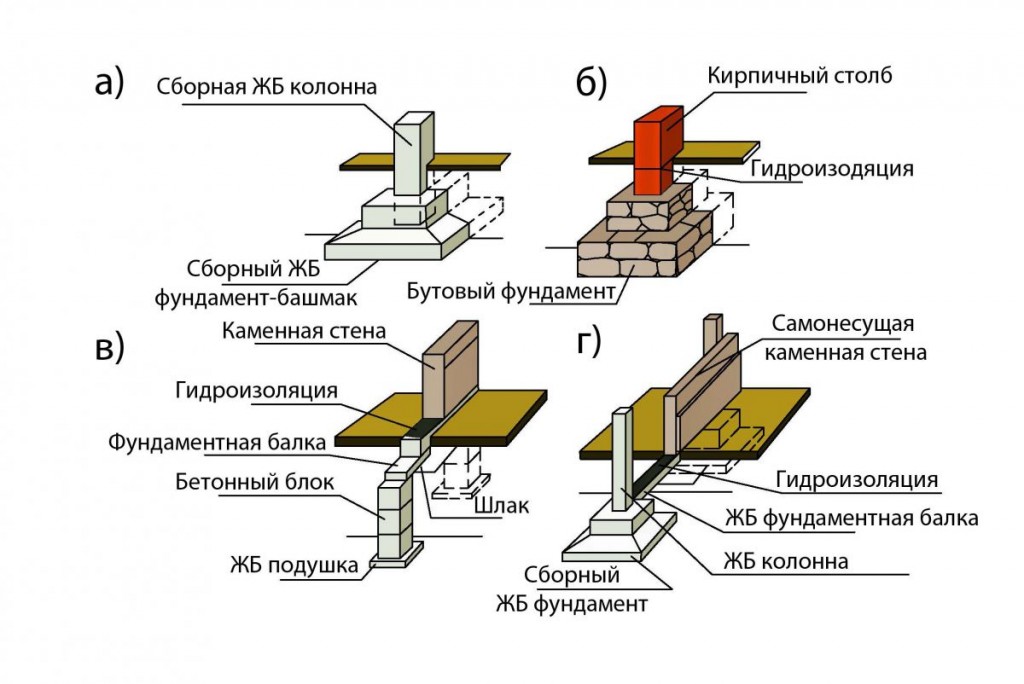

Выделяются следующие конструктивные типы фундаментов мелкого заложения:

• отдельно стоящие (столбчатые);
• ленточные;
• плитные (сплошные);
• массивные.

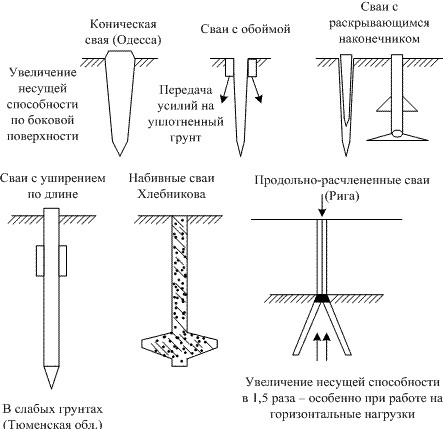

Какими бывают сваи

Деление на различные виды свайных фундаментов и классификация свай подразумевают группирование по материалу изготовления и способу монтажа.

По материалу

Выбирая материал сваи, следует оценивать не только его физические свойства в сочетании с рабочими характеристиками, но, также, стоимость, доступность и удобство монтажа. Сегодня применяют такие виды свай:

1. Деревянные.

Наиболее распространены деревянные опоры из сосны и ели, но иногда встречаются и лиственничные, дубовые и кедровые сваи.

Древесина хорошо поддается обработке и во многих регионах является самым доступным материалом, но из-за таких существенных недостатков, как малая прочность и подверженность гниению, к применению деревянных свай сегодня прибегают довольно редко.

Деревянная свая должна иметь в диаметре не менее 180 мм. Наибольшая длина цельноствольных деревянных свай обычно не превышает 16 м. Если же необходима более длинная опора, сращивают несколько стволов, увеличивая таким образом длину сваи до 25 м.

2. Стальные.

Сваи, выполненные из стали, могут иметь самую разнообразную конструкцию. В большинстве случаев это цельнотянутая труба с толщиной стенки от 8 до 12 мм, но могут применяться, например, опоры коробчатого сечения, изготовленные из двутавров или других элементов.

Для усиления несущей способности стальные сваи после установки на место заливаются бетоном.

Из стали изготавливаются и так называемые винтовые сваи, достаточно популярные сегодня. Они имеют вид сверла или обычной трубы, снабженной шнековой навивкой.

Сваи больших диаметров завинчивают с применением механизированного оборудования, например, кабестанов, но опору диаметром 100 мм вполне могут установить на место два человека с помощью ворота.

Благодаря подобию резьбы винтовая свая фиксируется в грунте особенно прочно и даже при небольшом диаметре основного ствола и малой прочности грунта может удерживать значительные нагрузки.

Важным достоинством опор данной разновидности является возможность их многократного использования. При сооружении мобильной постройки сваю не бетонируют, а при переносе здания ее извлекают, чтобы позже установить на новом месте.

Сталь – весьма прочный и долговечный материал, но он имеет высокую стоимость и подвержен коррозии.

3. Железобетонные.

Наиболее распространенные на сегодняшний день виды свай и свайных фундаментов изготавливаются из железобетона.

Этот вариант наиболее практичен с точки зрения индивидуального строительства, поскольку позволяет изготовить сваю любого диаметра прямо в грунте, не привлекая дорогостоящего подъемного оборудования.

Ж/б сваи могут поставляться на стройплощадку и в готовом виде. В этом случае они обычно имеют квадратное (с размерами от 200х200 до 400х400 мм) или прямоугольное (250х500 или 200х400 мм) поперечное сечение. Все чаще применяются винтовые железобетонные сваи.

При завинчивании в них заводится стальной сердечник, который по завершении монтажа извлекается для завинчивания следующей сваи.

Сваи из железобетона могут быть как сплошными, так и полыми.

По способу монтажа

Также выделяют различные виды свайных фундаментов по способу погружения свай в грунт. Применяют один из следующих методов:

1. Внедрение в грунт посредством молотов или вибропогружателей.

Сваи, устанавливаемые подобным образом, называются забивными. Все они, независимо от материала, имеют заостренный конец длиной в 1,5 – 2 диаметра, который при работах в плотном грунте защищают с помощью специальной детали – башмака.

Защищается и верхняя часть сваи, которая подвергается ударному воздействию: на нее одевается толстостенное стальное кольцо.

Кроме того, у него есть существенный недостаток: при забивании сама свая или ее гидроизоляционное покрытие могут быть повреждены, что практически невозможно проконтролировать.

2. Завинчивание.

С помощью этой технологии устанавливаются винтовые сваи, о которых было рассказано выше.

3. Установка в заблаговременно выполненную скважину.

При таком способе установки сваю называют буровой. Формирование скважины осуществляют посредством бура, причем сделать это можно и вручную.

При явном недостатке данного способа погружения, который заключается в наличии земляных работ, есть у него и важные преимущества:

• вместо заострения свая имеет плоский нижний торец или даже специальное уширение (пяту), что обеспечивает ей более устойчивое положение и минимальную осадку;
• при установке сваи в готовую скважину практически отсутствует риск повреждения гидроизоляции, что особенно актуально для стальных свай;
• из-за отсутствия ударного воздействия на сваю вероятность ее повреждения при монтаже сводится к нулю.

4. Изготовление прямо в грунте.

По данной технологии устанавливаются буро-набивные сваи. В заранее выполненную скважину устанавливают опалубку и арматуру, после чего ее заливают бетоном.

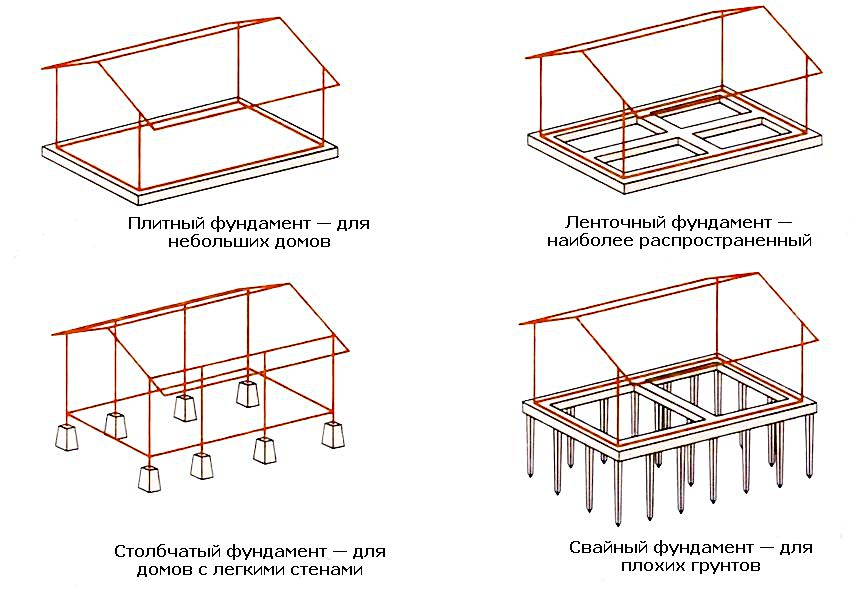

Как определить тип фундамента?

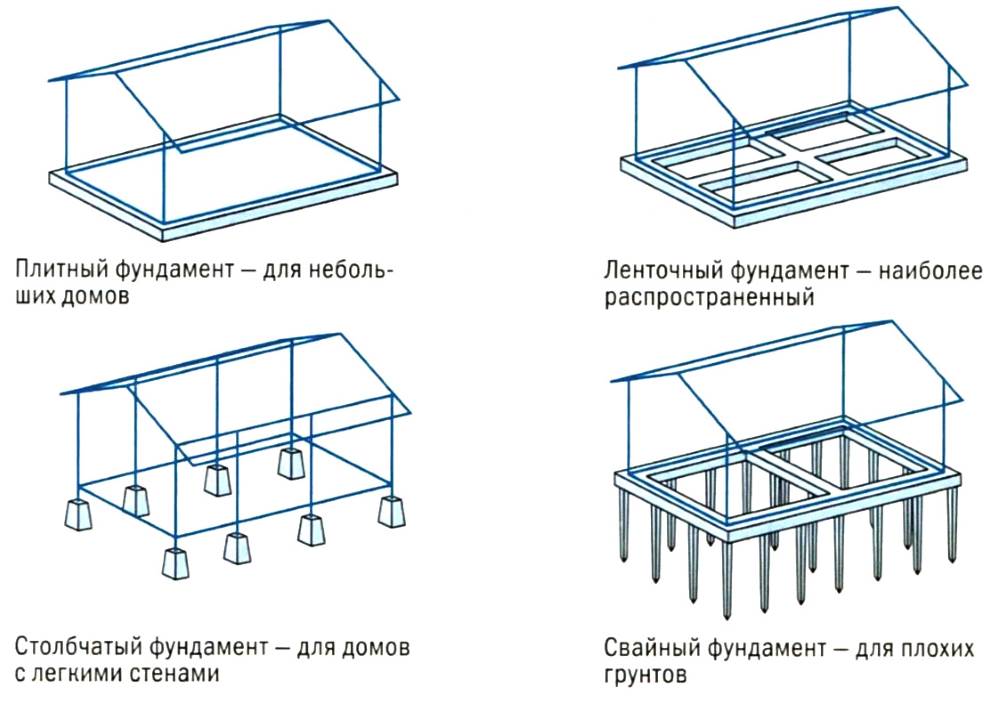

Какие виды фундаментов для дома подходят в зависимости от массы и условий постройки:

• ленточные можно использовать для одноэтажных и двухэтажных построек, в том числе из кирпича, бетона. Подходят для относительно ровного рельефа на слабопучинистых грунтах. Не годятся для заболоченной местности и для глинистых грунтов. Сборные фундаменты чувствительнее к горизонтальным подвижкам, чем монолитные, за счет меньшей пластичности;
• столбчатые подходят для одноэтажных и двухэтажных легких домов, деревянных или каркасных (до 1000 килограммов на куб). Нельзя использовать на пучинистых грунтах. Фундамент на столбах с высоко расположенными рандбалками (с повышенным ростверком) при условии стабильного грунта подходит для установки на берегу водоема: основание не будет подмывать во время сезонного паводка;
• плитные подходят для пучинистых грунтов, подвижных (компенсируют неравномерную осадку), неоднородных, плывунов, водонасыщенных песков. Самая высокая несущая способность;
• свайные. Высокая несущая способность, подходят для слабых грунтов. Допустимая нагрузка зависит от материала изготовления: железобетонные и металлические сваи выдерживают вес трехэтажных коттеджей и сверх того, деревянные годятся только для легких небольших домов. Сваи можно использовать на любом рельефе – ровном или холмистом. Фундаменты с повышенным ростверком оптимальны для установки на болоте или на берегу.

Обновлено:

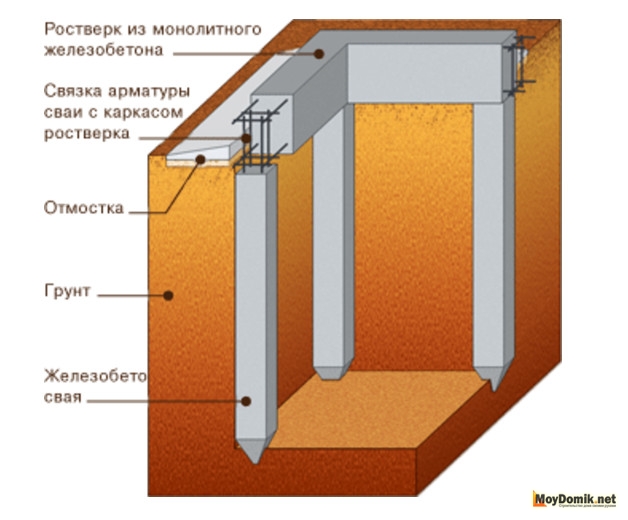

Виды ростверков

Ростверк не является обязательным элементом конструкции. Он соединяет между собой опоры основания, придавая конструкции дополнительную жёсткость. Различают 3 основных вида ростверков:

1. Высокий. Соединительные элементы располагаются над поверхностью земли на расстоянии от 15 см и выше.
2. Повышенный. Ростверк располагает вровень с поверхностью земли или на высоте до 10 см.
3. Заглубленный. Монтаж ростверка проводится ниже уровня поверхности земли.

Деревянный ростверк

По способу сборки различают ростверки:

1. Сборные. Представляют собой сварные стальные балки, которые применяют при строительстве лёгкий построек с небольшим сроком эксплуатации.
2. Сборно-монолитные. Элементы с «замочными» соединениями. Используются для соединения опор оснований многоэтажных домов и промышленных сооружений.
3. Монолитные. Представляют собой единые конструкции, имеющие форму замкнутой или незамкнутой ленты. Применяются при строительстве жилых малоэтажных домов.

Плитный фундамент – универсален

Устройство фундамента: представляет собой монолитную железобетонную плиту, которая располагается под всей площадью здания. Толщина плиты варьируется от 20 до 100 см. Для повышения ее прочности используется арматура. Перед установкой плиты сначала отсыпается подушка, а потом заливается бетон.

У этого плитного каркаса несколько подвидов:

• Монолитная плита – плоский железобетонный диск с пространственным армированием, создает ровное плоское основание под всем домом.
• Монолитная плита с ростверком(нижним или верхним) – усиленный вариант плоской монолитной плиты в основном применяется для придания дополнительной жесткости конструкции и подъема дома выше от грунта.
• Шведская плита (УШП) – энергоэффективный фундамент представляет собой плиту с подогревом, и интегрированными коммуникациями в тело основания.

Может быть мелкозаглубленным и заглубленным. Последний используется при строительстве подвалов и гаражей.

Требования к постройке: используется в строительстве небольших домов, где часто выступает в качестве основания пола. Это могут быть кирпичные, брусовые или каркасные дома в один или два этажа.

Требования к почве: может использоваться на всех типах грунтов и при любой глубине расположения грунтовых вод. Хороший вариант для строительства на сильно сжимаемых пучинистых слоях, там, где невысокое залегание вод, насыпные и слабонесущие грунты. Такому фундаменту нипочем смещения грунта.

Мы рассказали вам самую необходимую информацию об основных видах фундамента. Делайте выбор с учетом всех аспектов, а лучше, доверьте его профессионалам. Например, нам!

Задать вопрос

Какие разновидности фундаментов можно выделить?

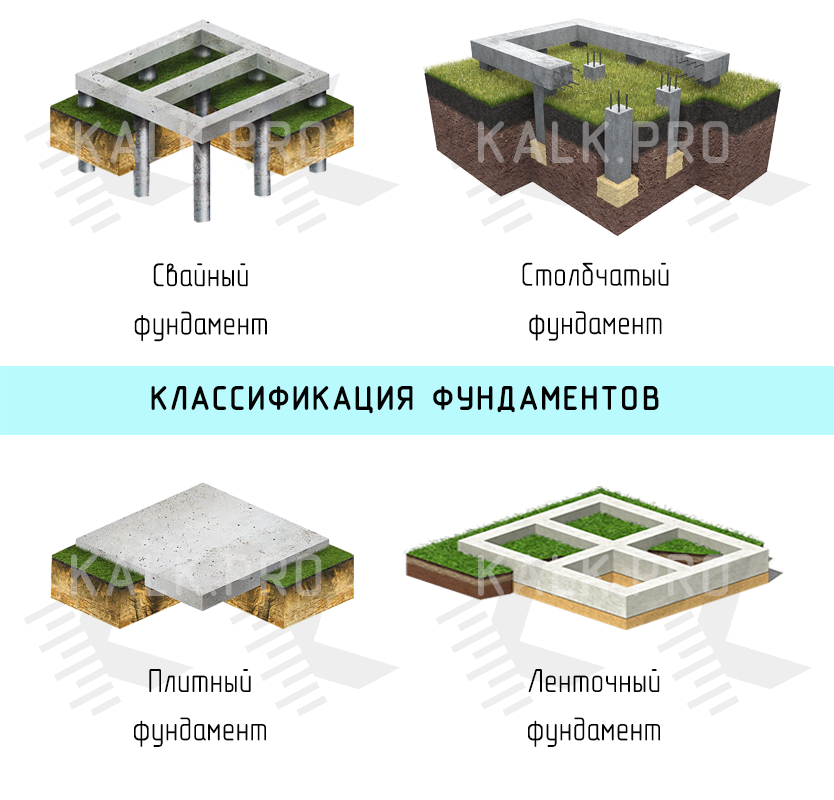

Существует всего 4 основных видов:

• столбчатый;
• ленточный;
• свайный;
• плиточный.

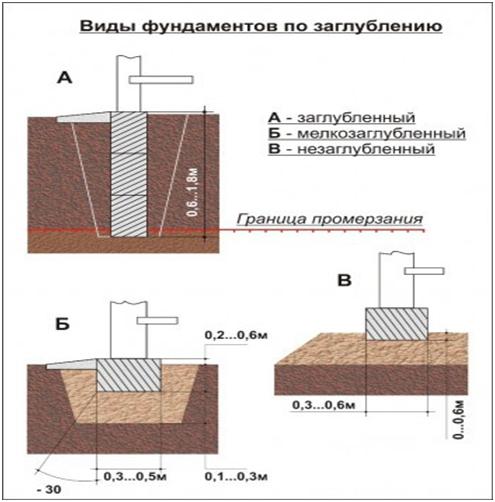

Кроме того, есть разница в глубине заложения. Далее будут разобраны все основные разновидности. Основание обязательно должно быть ниже глубины промерзания. Чем она больше, тем дороже вам выйдет проект. Это поможет вам сделать правильный выбор.

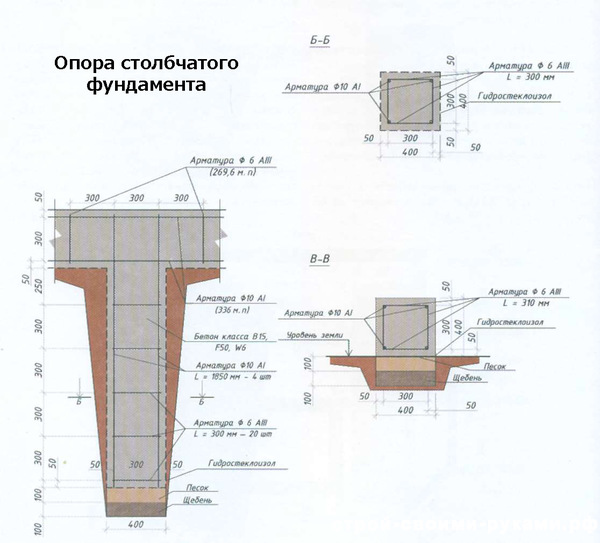

Столбчатый фундамент

Чаще всего встречается при строительстве временных сооружений. В углах будущего строения ставятся столбы, выполненные из кирпичей или бетона. Они закапываются на такую глубину, чтобы морозное пучение никак не повлияло на конструкцию. Такой фундамент подходит только в случае с легкими домиками.

Свайный

Это самый быстровозводимый вариант. Его можно создать всего за 2 дня. Вам не понадобится выполнять какие-либо земляные работы. При этом, лопасти свай подвержены коррозии, поэтому срок службы достаточно сильно ограничен. Кроме того, конструкция достаточно хорошо проводит холод.

Плитные

На такой фундамент можно поставить даже достаточно тяжелый коттедж. Только предварительно убедитесь в надежности грунта. Объем земляных работ не такой уж и большой. Если грунт сыпучий и зыбучий, то придется потратить много средств и времени на обустройство данной конструкции. При этом, перепады высоты должны быть несущественными.

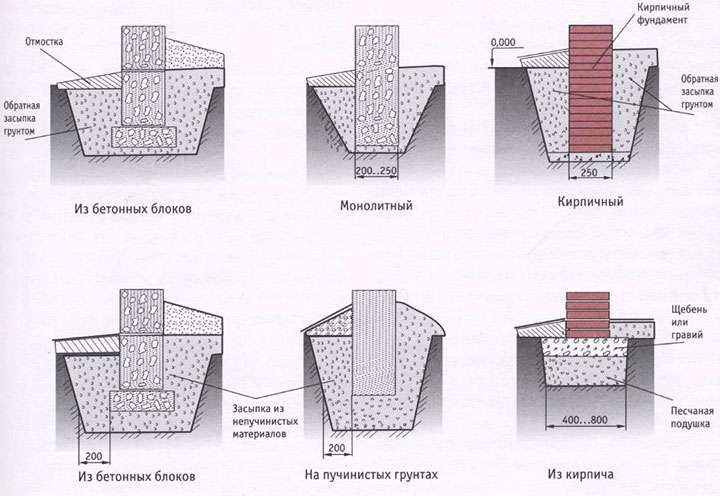

Ленточные

Их можно разделить на два типа — полнозаглубленный и МЗЛФ. Первый необходимо устанавливать по всей глубине промерзания. Он отличается высокой надежностью. Армирование практически никак не влияет на несущую способность дома. Данный фундамент прост в изготовлении. К минусам можно отнести сложность монтажа в случае с повышенным уровнем грунтовых вод. Материалоемкость весьма высокая.

МЗЛФ — это монолитная балка из железобетона, которая размещается на специальной песчаной подушке. Осуществить монтаж максимально просто. Правда минусы достаточно весомые:

• низкая жесткость;
• необходимо обустраивать дренаж;
• армирование должно быть высочайшего уровня;
• обязательно наличие утепленной отмостки (для того, чтобы избежать пучение грунта).

Обязательно посмотрите видео ниже. Оно поможет вам сделать правильный выбор.

Буровые сваи

Технология устройства буронабивных свай

Буровые сваи классифицируются по способу устройства.

• буронабивные, бетонируемые в скважинах, пробуренных в пылевато-глинистых грунтах выше уровня грунтовых вод без крепления стенок скважин,
• буронабивные, устраиваемые в скважинах, пробуренных в любых грунтах ниже уровня грунтовых вод — с креплением стенок скважин глинистым раствором или инвентарными обсадными трубами,
• буроинъекционные диаметром 150-250 мм, устраиваемые способом нагнетания мелкозернистого бетонного раствора в пробуренные скважины,
• буроопускные сваи, устраиваемые путём опускания в скважину железобетонной сваи и заполнения промежутка бетонной смесью.

Виды буронабивных свай отличаются способом устройства и назначением. Собственно, основной вид выполняется прямо по месту расположения методом бурения скважины, заполнения её бетонным раствором и армирования каркасом, заранее заготовленным на всю или частичную глубину скважины из железных стержней и проволоки.

В сложных грунтовых условиях, плывунных, песчаных и грунтах на уровне подземных водоносных слоёв устройство буронабивных свай (БНС) выполняется под защитой извлекаемых инвентарных обсадных труб или под защитой глинистого (бентонитового) раствора. Допустимо оставлять обсадные трубы в грунте, если фильтрация грунтовых вод превышает 200 метров в сутки. Обычно это становиться известным по результатам инженерно-геологических изысканий и для устройства БНС используют более дешёвые оставляемые трубы.

Устройство БНС с обсадными трубами

Диаметр буронабивных свай определяется расчётом несущей способности и может находится в пределах 300-2000 мм, а глубина — ещё и уровнем залегания несущего опорного слоя грунта, и может достигать 76 м. Назначение буронабивных свай — обеспечение прочного фундамента для массивных зданий и сооружений за счёт большого диаметра и глубины погружения, позволяющей достичь малосжимаемых несущих пластов и обеспечения опорной пяты большой площади.

В простых грунтовых условиях применяется менее затратный метод устройства буронабивных свай непрерывным полым шнеком. Суть метода заключается в том, что бетонирование выполняется не с помощью отдельной бетонолитной трубы, а непосредственно через полость бурового шнека. По достижении буром проектной глубины в его полость под давлением подаётся бетон и по мере подъёма скважина заполняется бетоном. На последней стадии происходит погружение армокаркаса. После схватывания и выдержки бетона свая готова.

Устройство свай НПШ для фундамента нефтяного резервуара

Буроинъекционные сваи (БИС) имеют особое применение: укрепление старых, ветхих оснований зданий, а также в случае опасности оседания и подвижек грунта. Бурение диаметром 150-250 мм происходит в непосредственной близости или сквозь массив фундаментной конструкции. Армирование БИС в этих случаях может и не производится.

Буросекущие сваи предназначены для устройства сплошной бетонной стены, способной нести функцию шпунтового ограждения котлована, служить фундаментом и стеной подвальной части здания. Выполняются методом последовательного бурения и бетонирования сначала нечётных скважин, а затем чётных с обеспечением их зацепления.

Расчёт свай

Расчёт фундаментных свай-стоек выполняется:

• По несущей способности грунта под пятой сваи,
• По прочности конструкции сваи,
• По имеющимся горизонтальным нагрузкам.

Последовательность подбора, изготовления, заглубления, проверки качества, испытаний свай регламентируется СНиП «Свайные фундаменты».

     Нормативные ссылки

В настоящем Своде правил приведены ссылки на следующие нормативные документы:

СНиП II-7-81* Строительство в сейсмических районах

СНиП II-22-81* Каменные и армокаменные конструкции

СНиП * Нагрузки и воздействия

СНиП Здания и сооружения на подрабатываемых территориях и просадочных грунтах

СНиП * Основания зданий и сооружений

СНиП * Основания гидротехнических сооружений

СНиП Основания и фундаменты на вечномерзлых грунтах

СНиП Защита строительных конструкций от коррозии

СНиП * Водоснабжение. Наружные сети и сооружения

СНиП Канализация. Наружные сети и сооружения

СНиП Мелиоративные системы и сооружения

СНиП Защита горных выработок от подземных и поверхностных вод

СНиП Инженерная защита территории от затопления и подтопления

СНиП Земляные сооружения, основания и фундаменты

СНиП Несущие и ограждающие конструкции

СНиП Изоляционные и отделочные покрытия

СНиП Технологическое оборудование и технологические трубопроводы

СНиП * Мелиоративные системы и сооружения

СНиП 11-02-96 Инженерные изыскания для строительства. Основные положения

СНиП 12-01-2004 Организация строительства

СНиП 23-01-99* Строительная климатология

СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения

СП 11-102-97 Инженерно-экологические изыскания для строительства

СП 11-104-97 Инженерно-геодезические изыскания для строительства

СП 11-105-97 Инженерно-геологические изыскания для строительства ()

ГОСТ 5180-84 Грунты. Методы лабораторного определения физических характеристик

ГОСТ 12248-96 Грунты. Методы лабораторного определения характеристик прочности и деформируемости

ГОСТ 12536-79 Грунты. Методы лабораторного определения гранулометрического (зернового) состава

ГОСТ 19912-2001 Грунты. Методы полевых испытаний статическим и динамическим зондированием

ГОСТ 20276-99 Грунты. Методы полевого определения характеристик прочности и деформируемости

ГОСТ 20522-96 Грунты. Методы статистической обработки результатов испытаний

ГОСТ 22733-2002 Грунты. Метод лабораторного определения максимальной плотности

ГОСТ 23061-90 Грунты. Методы радиоизотопных измерений плотности и влажности

ГОСТ 23161-78 Грунты. Метод лабораторного определения характеристик просадочности

ГОСТ 24143-80 Грунты. Методы лабораторного определения характеристик набухания и усадки

ГОСТ 24846-81 Грунты. Методы измерения деформаций оснований зданий и сооружений

ГОСТ 25100-95 Грунты. Классификация

ГОСТ 25192-82 Бетоны. Классификация и общие технические требования

ГОСТ 27751-88 Надежность строительных конструкций и оснований. Основные положения по расчету

ГОСТ 30416-96 Грунты. Лабораторные испытания. Общие положения

ГОСТ 30672-99 Грунты. Полевые испытания. Общие положения

Фундамент из монолитной плиты

Устройство плитного фундамента.

Плитный тип фундаментов применяется для заложения домов на тех территориях, где отмечается высокий уровень грунтовых вод, и там, где наблюдается почва с низким и неравномерно сжимаемым, подвергающимся деформации грунтом, чтобы изначально исключить возможность деформирования основания и самого здания в периоды активности подземных вод и других сейсмических явлений. При строительстве фундаментов этого типа делают пространственную жесткую арматуру на всей площади будущего здания. Железобетонная монолитная плита может быть построена на месте или привезена в готовом виде. Сначала нужно будет снять верхний слой земли. На той пощади, где будет уложена плита, в зависимости от природы почвы и наличия песка рекомендуют начинать строительные работы с заложения подушки с обязательным ее уплотнением. Усиление железобетонного основания можно сделать с помощью металлической арматуры диаметром в 1 см .

Соединять каркас арматуры оснований любого типа нужно с помощью сварки или с помощью вязальной проволоки. Каркас является пространственным соединителем взаимосвязанных верхних и нижних ярусов используемой для усиления основания проволочной сетки. Он должен быть заложен так, чтобы толщина бетона впоследствии полностью смогла покрыть его. Такая конструкция глубокого основания обеспечивает надежность и долговечность плиты без появления в ее структуре трещин и разрывов, провалов и исключает вероятность движений основания вместе со слоями почвы. Перед укладкой арматуры каркаса для этого глубокого фундамента подушку из песка нужно покрыть рубероидом или другим материалом, который предотвращает утечку цементного молока из траншеи во время укладки бетона.

Изоляционный слой стоит укладывать в виде целого основания, что позволит в несколько раз повысить уровень прочности глубокого или мелкого фундамента. Если этим правилом пренебречь и исключить этап гидроизоляции фундамента, то грунтовая влага будет проникать в поры плиты, что приведет к ее разрушению.

Выбор фундамента для деревянного дома (под сруб)

Выбрать фундамент для деревянного дома на бревнах нужно исходя из характера грунта на месте будущего строительства. В некоторых случаях можно рекомендовать мелоказлубленную ленту, как компромиссный вариант между ценой и надежностью. Выбирать такой капитальный и дорогой вид фундамента, как плита, для сруба не стоит: только если вы не планируете в будущем заменить сруб капитальным строительством. Для деревянного дома лучше предпочесть следующие виды фундамента, в порядке приоритета:

• винтовые сваи (надежно, не долго и не дорого, к тому же строительство не будет зависеть от сезона)
• мелкозаглубленная лента (тоже недорого, но не всегда надежно, зависит от грунта)
• заглубленная лента (надежно, но значительно дороже свай).

Монтаж ростверка

Наиболее ответственная конструкционная часть фундамента, которая отвечает за сцепку основы дома и несущих свайных элементов. Ростверк выполняется или как монолитная бетонная платформа, или на основе сборных элементов – например, железобетонных плит с балочной системой скрепления. В обоих случаях работы начинаются с соединения оголовков свай перемычками и балками. Производится формирование несущего каркаса, на базе которого можно будет выполнять верхнюю часть ростверка.

Если планируется создавать фундамент из свай с монолитным ростверком, то на подготовленной армированной основе следует выполнить опалубку по всей площади. Высота заливки составит примерно 300 мм. Площадка бетонируется с закладкой сварными пластинами или толстыми металлическими стержнями диаметром 10-12 мм.

В случае монтажа сборного ростверка главное внимание следует уделять фиксации железобетонных плит к свайному каркасу. Обычно для этого на оголовке свай монтируется (сваркой или винтовым способом) арматурный прут, который позволит создать замок для укладки сборной балки. В балочной системе будут заложены плиты толщиной 200-300 мм. По завершении монтажных операций конструкция отделывается бетоном – раствором заполняются швы и стыки.

Основные преимущества монолитного фундамента:

• отличная способность выдерживать горизонтальные и вертикальные нагрузки;
• высокая устойчивость к влаге;
• надежность, прочность и жесткость, приспособленность к различным видам грунта;
• способность выдержать любые подвижки грунта, землетрясения, повышенные нагрузки;
• долговечность;
• внутренне расположение стен в здании может быть любым. Сначала можно построить фундамент, после этого заняться планировкой помещения;
• отсутствие грызунов и насекомых;
• нет необходимости устанавливать дорогостоящую систему утепления пола и гидроизоляции.

Для устройства фундамента необходимо много материалов – песка, стальной арматуры, цемента, добавок, щебня. Такой состав гарантирует прочность, ускорит застывание бетона.

Учитывая конструкционные особенности данного основания и сложность его обустройства, для его выполнения следует пользоваться услугами только квалифицированных специалистов с большим опытом. Помимо этого, потребуется специальная строительная техника.

Столбчатый фундамент

Столбчатые фундаменты чаще всего применяют для возведения домов без подвалов, с легкими конструкциями (к примеру, СИП и щитовые дома). Следует отметить, что применяя этот вид фундамента можно уменьшить стоимость работ, а также трудозатраты. Столбы для дома могут быть бутобетонными, кирпичными, каменными, железобетонными и др. Их обязательно располагать под углами дома, под стойки каркаса, в местах пересечения стен и в других местах с сосредоточенной нагрузкой. Столбчатые фундаменты целесообразно использовать на пучинистых грунтах.

Фундамент стаканного типа применяют при устойчивых грунтах. Устанавливают их под колоны и используют преимущественно при строительстве каркасных промышленных зданий. Его относят к разновидности столбчатого фундамента.

Свайные конструкции

Что представляет собой классификация свайных фундаментов? Для начала дадим краткую характеристику данного варианта основания. Это подземные конструкции, имеющие удлиненную форму. Они располагаются в качестве отдельных элементов либо группой, устанавливаются наклонно или вертикально. Часть свай вбивается непосредственно в грунт. Также такой вариант фундамента устанавливается с помощью вкручивания, вдавливания, погружения, набивания.

У каждого варианта предполагается своя технология монтажа, материал изготовления, условия эксплуатации. Классификация свай и свайных фундаментов предполагает определение их функциональной принадлежности, касающейся повышения несущей способности грунта. Такие основания применяют при возведении жилых домов, дачных домиков.

Что представляют собой виды свайных фундаментов? И классификация, и применение их основывается на нескольких параметрах:

В зависимости от особенностей конструкции, для строительства можно выбирать цельные либо составные, сделанные из нескольких секций, сваи. Они могут иметь острие или тупой нижний конец, а также дополнительные расширения на различных уровнях.

По размеру сваи делят на жесткие (короткие) и длинные (средней жесткости).

В настоящее время предлагаются следующие формы свай: многоугольные, круглые, пирамидальные, трапецеидальные, крестообразные, конические, пустотелые, сплошные.

Материалы для изготовления свай: бетон, железобетон, дерево, металл. В последнее время все чаще применяется комбинация нескольких материалов, что существенно увеличивает технические характеристики свай.

По характеру работы выделяют опорные и висячие варианты. При установке свай используют забивание, вкручивание, набивание, вдавливание.

Особенности устройства

Применение фундаментов мелкого заложения предусматривает их расположение на глубине от 40 до 90 см. Это позволяет экономить строительные и трудовые ресурсы. Такие основания не предусматривают большого количества бетона и толстого слоя щебня. Затраты на возведение фундамента такого типа уменьшаются в 3 раза.

Конструкция фундамента мелкого заложения состоит из:

Первый узел является верхней частью, которая принимает на себя нагрузку. Снизу находится подошва, она передает нагрузку. Вертикальными частями основания являются боковые стороны, которые формируют фундаментную стену.

Такие конструкции используются:

• при возведении деревянных домов;
• для небольших кирпичных построек;
• при закладке домов из легких материалов в малоэтажном строительстве;
• при низком прохождении подземных вод;
• при возведении дома с небольшим подвалом.

Незаглубленная лента

Применяется для строительства сараев, легких деревянных беседок, веранд исключительно на твердом устойчивом грунте, даже с высоким уровнем грунтовых вод.

Бывает сборной из кирпича или блоков либо столбчатой, реже монолитной. Создается на почве без заглубления.

Плюсы:

• проста в строительстве;
• экономичная;
• быстровозводимая;
• большой выбор видов материала для создания.

Минусы:

• По прочности и сроку службы в разы уступает другим видам фундамента.
• Используется под нежилые хозяйственные сооружения или строения сезонного пользования.

Последовательность строительства

Проще всего будет залить монолитную ленту. Для этого, согласно разметке, снимается плодородный слой почвы. Утрамбовывается дно. Засыпается песчаная подушка. Как и в других видах оснований, возводится опалубка, вяжется армирующий каркас. Раствор бетона рекомендуют заливать с разным углов траншеи. Когда он достигнет отмеченной высоты, его усаживают, постукивая в нескольких местах по опалубке. Поверхность выравнивают, после застывания гидроизолируют.

Выбор фундамента напрямую зависит от назначения конструкции, грунта, климатических условий региона и, конечно, финансовых ресурсов хозяев. Большинство оснований можно возвести и самостоятельно, а вот для массивных построек лучше привлечь в помощь мастеров.
