Буроинъекционные сваи: технология установки и устройство БИС

Конструктивные особенности

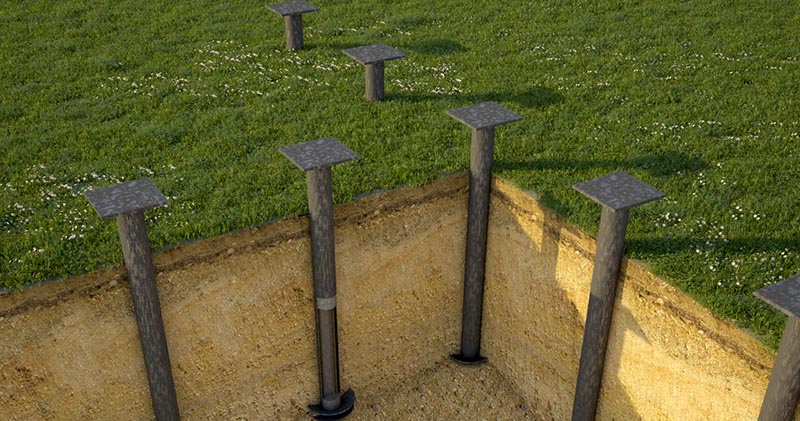

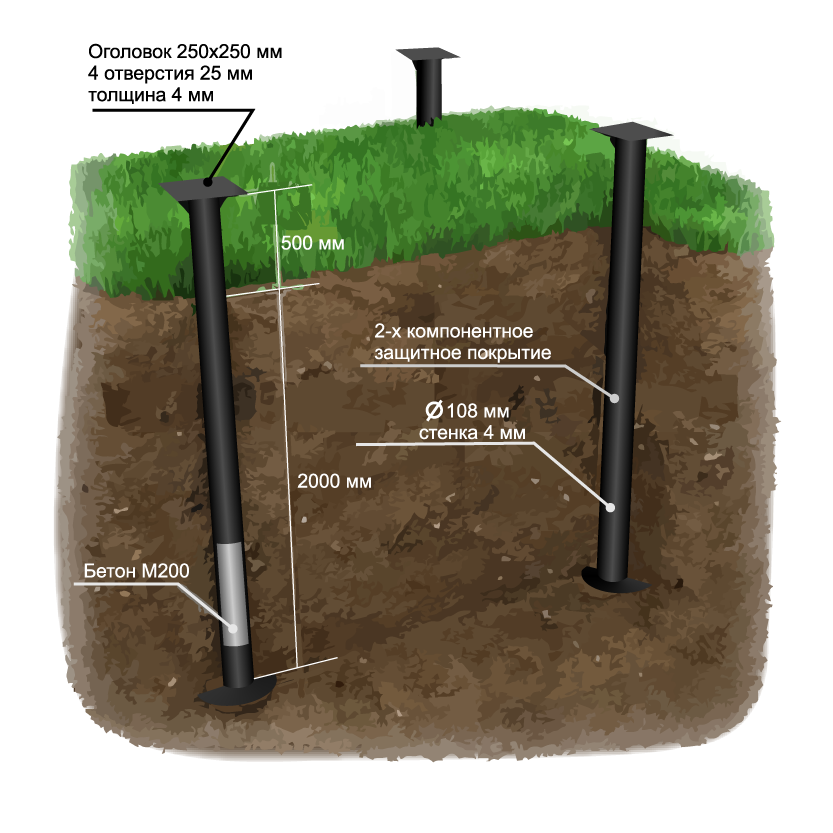

Винтовая свая состоит из ствола (как правило, стальной трубы) и нижней лопасти, которая обеспечивает завинчивание в грунт и при этом увеличивает несущую способность сваи. Согласно СП «Свайные фундаменты», винтовые сваи подразделяются на узколопастные (с соотношением d/D = 0,6–0,8, где d — диаметр ствола сваи, а D — диаметр лопасти) и широколопастные (d/D < 0,6). Первые предназначены для устройства фундаментов на плотных глинах и крупнообломочных грунтах, вторые могут применяться на любых других грунтах. На практике узколопастные многовитковые сваи также оптимальны для установки столбов, не оказывающих значительной сжимающей нагрузки на грунт (заборы, перголы, лёгкие навесы).

Не так давно на рынке появились винтовые сваи новой разновидности. Тело такой сваи изготовлено из высокомарочного бетона с добавлением фиброволокна и усилено мощным арматурным каркасом. По форме она относится к узколопастным многовитковым. Завинчивают такую сваю вручную или машинным способом, используя специальный ключ из термоупроченной стальной трубы квадратного сечения, который вставляют в ствол на всю его высоту (благодаря этому свая не разрушается при возрастании крутящего момента). Заявленный срок службы бетонной сваи — 100 лет, а стоит она не дороже стальной оцинкованной.

Владимир Григорьев/Burda Media В последние годы стала популярной технология реконструкции старых фундаментов с помощью винтовых свай, которые завинчивают как можно ближе к стенам. Владимир Григорьев/Burda Media Домкратами поднимают дом на временные опоры. Затем обрезают верх свай. Владимир Григорьев/Burda Medi Затем бетонируют их стволы. Владимир Григорьев/Burda Media После приваривают ростверк и опускают на него дом.

Постройки на основе каркаса

Каркасный дом считается на сегодняшний день менее затратной постройкой, сделанной своими руками. Дерево само по себе стоит гораздо дешевле, чем кирпич и блоки, а ведь и дома на основе цемента нуждаются в утеплении, что делает разницу в стоимости колоссальной.

При этом технологии не стоят на месте, и современные утеплители, пароизоляционные мембраны, гидроизоляционные пленки способны полностью защитить деревянный каркас, благодаря чему он простоит практически сотню лет. Однако для того, чтобы срок эксплуатации не снижался, необходимо следовать технологии каркасного возведения.

Дом на сваях может устанавливаться на разных почвах

Данные технологии начали разрабатываться еще несколько веков назад, и сегодня достигли своего пика. В Канаде, Финляндии, Америки каркасные дома заняли прочнейшее место, не только успешно конкурируя с постройками цементно-кирпичными, но и вытесняя их с рынка. В некоторых районах вы вообще не увидите каменных, и, казалось бы, таких надежных построек, так как каркасный дом гораздо экономнее в эксплуатации. Как построить дом по всем правилам — читаем тут.

Дом на сваях можно строить своими руками

Огромным плюсом считается возможность самостоятельного возведения. Для наших широт и менталитета, где каждый подсознательно хочет принимать участие в строительстве своего дома, это стало приоритетно. К тому же это позволяет здорово сэкономить на оплате специалистов.

Почему я выбрал свайный фундамент

Нет сезонных ограничений

Ввинчивать сваи можно и летом, и зимой. В моем случае работы велись в мае, но у нас в Иркутской области и в это время погода не балует теплом.

Он универсален

Установка возможна в любом грунте и при больших перепадах рельефа, что актуально для моего случая. Мой дом располагается на склоне.

Высокая скорость монтажа

Готовая конструкция не требует усадки и отстаивания, что актуально для ленточной бетонной системы. Установка верхней части забора может выполняться сразу после ввинчивания свай.

Долговечность

Сваи служат 50 лет, а если выбрать качественные, то и все 100. А я собирался выбрать именно качественный материал.

Выбор конструкции свай

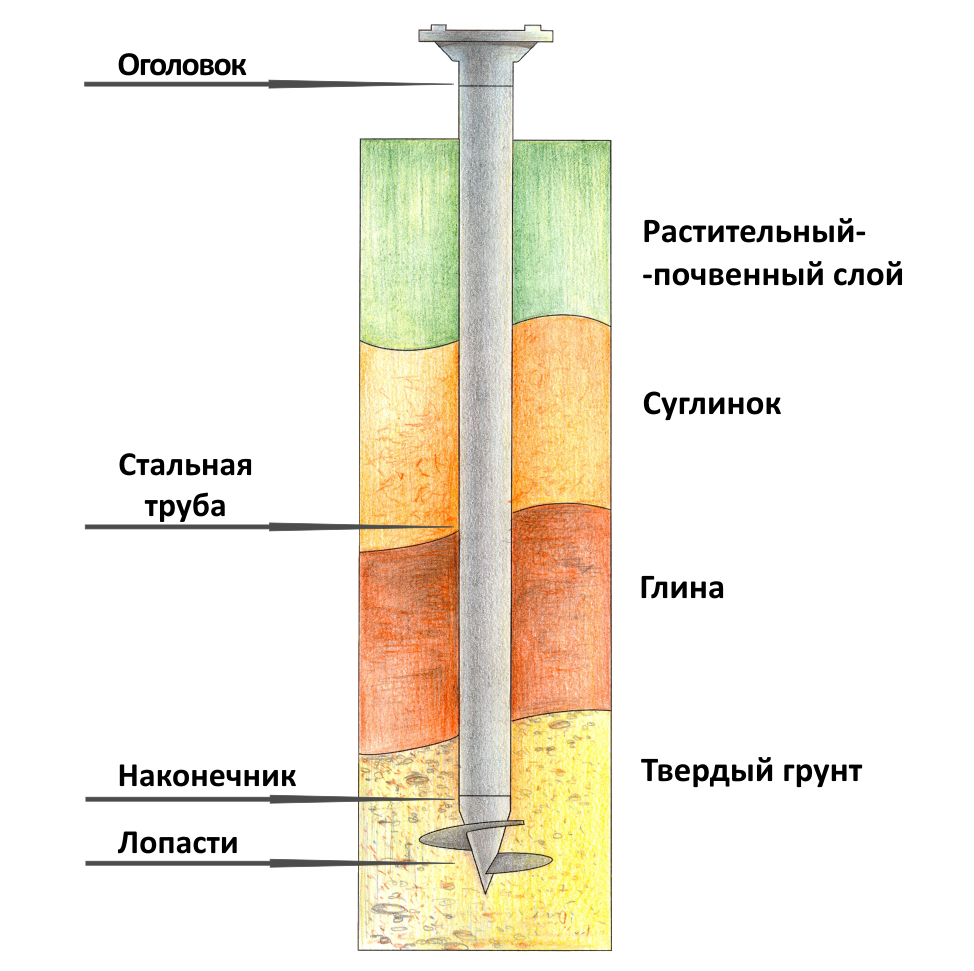

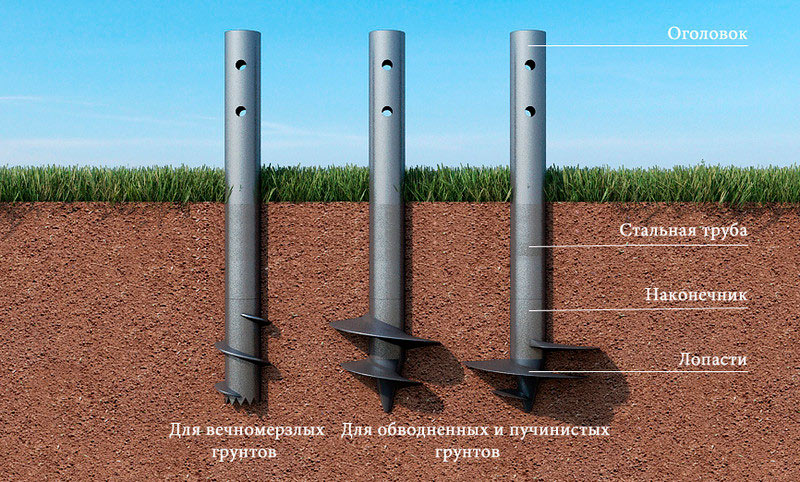

Конструкция винтовых свай не стандартизирована, каждый производитель выпускает изделия по собственным техническим условиям, чертежи свай доступны. При изготовлении опор своими руками, целесообразно руководствоваться размерами, указанными в этих чертежах. При любых конструкторских решениях, основными элементами винтовых свай являются:

• Трубчатое тело;
• Литой или сварной конусообразный наконечник;
• Лопасть различной конструкции;
• Оголовок для установки ростверка.

При выборе конструкции опор необходимо учесть массу строения и внешние нагрузки, от этого показателя зависит выбор типоразмера трубы. Оценить вес дома можно самостоятельно, необходимый диаметр и толщину стенок трубы определить с помощью справочников. Вес домокомплекта промышленного производства определяет производитель, требования к фундаменту указаны в документах на строение.

Как рассчитать нагрузку строения из бруса на винтовые сваи

Для расчетов принимается: один квадратный метр поверхности сруба и несущих перегородок из самого распространенного строительного бруса 200х150 весит 70-100 кг.

Один квадрат чердачного перекрытия с утеплителем весит от 100 до 150 кг, удельный вес кровли из рубероида или шифера – 50 кг, из черепицы – 80 кг. Погонный метр двойной обвязки винтовых свай брусом весит до 50 кг.

При использовании в качестве ростверка металлопроката, вес определяют по справочникам. Необходимо учесть вес винтовых свай, один метр залитой цементным раствором опоры диаметром 108 мм весит 100 кг.

При расчете веса снежного покрова используют следующие данные:

• Южные районы – 50 кг на квадратный метр крыши;
• Средняя полоса – 100 кг;
• Северные районы – 190 кг.

Приведенные данные актуальны для пологих крыш с углом наклона менее 35 градусов, для остроконечных крыш применяют коэффициент 0.5.

Вес домового оборудования, отделочного материала и мебели застройщик определяет самостоятельно.

Для более точного сбора нагрузок лучше воспользоваться СП «Нагрузки и воздействия».

Изготовление свайных опор под брус своими руками

Толщина стенки трубы должна быть более 3.5 мм, длину трубы определяют по глубине залегания плотных слоев грунта. Эту работу можно выполнить с использованием простейшего винтового щупа. Чаще всего длина свай под фундамент не превышает 3-3.5 метров. Отрезки стальных труб такой длины можно приобрести в строительных компаниях и у коммунальщиков, отрезки реализуются как неликвиды по цене металлолома. Трубы, бывшие в употреблении, использовать не рекомендуется.

Необходимо учесть, что трубы могут быть бесшовными, изготовленными путем вальцовки на прокатных станах, и сварными. Использование сварных труб для фундамента нежелательно, при любом качестве сварных соединений, шов более подвержен коррозии.

Изготовление наконечников

Оптимальная длина наконечника самодельной винтовой сваи в два раза больше диаметра трубы. Наконечники делают четырех типов:

• Из тела трубы;
• Из отдельных сегментов;
• Цельнометаллические;
• Крестообразные.

В первых двух случаях наконечник образуют 4-6 треугольных сегмента, вырезанные болгаркой из листового металла толщиной 4-5 мм или нарезанные в виде короны в нижней части трубы. Из этих сегментов нужно сформировать конусы в виде равнобедренной пирамиды, операция производится сваркой по прихваткам.

Цельнометаллические наконечники вытачивают из металлического круга диаметром, равным диаметру трубы, такие наконечники используют при установке свайных опор на плотных грунтах и почвах, содержащих камни и корневища.

Для легких грунтов можно сделать крестообразною пику: из треугольных заготовок сварить крестообразную пирамиду. Конструкцию приваривают к нижней части трубы на заглушку.

Самый бюджетный вариант – свая без наконечника, нижнюю часть трубы срезают болгаркой под углом 45 градусов, на отверстие устанавливают заглушку. Такой вариант используют для ограждений, когда устанавливают винтовую сваю не на плотный слой грунта, а заглубляют на метра.

Как изготовить лопасть для винтовой сваи

Самым сложным элементом винтовых свай являются лопасти, эта часть свайной конструкции выполняет насколько функций:

• Обеспечивает поступательное движение при закручивании;
• Снижает давление наконечника на грунт;
• Фиксирует опору в вертикальной плоскости;
• Препятствует выдавливанию при морозном пучении.

Лопасть устанавливают в нижней части опоры, общие требования к конструкции: оптимальная толщина – до 5 мм, наружный диаметр до 300 мм, шаг винта от внешнего диаметра. Винтовые сваи изготавливают с одно- или двухзаходными лопастями.

Однозаходная конструкция самая простая и представляет шнек с одним оборотом. Из листового металла плазморезом вырезают заготовку в виде круга с внутренним посадочным отверстием, на заготовке делают разводку – односторонний диаметральный разрез. С помощью слесарного инструмента заготовку растягивают на

ширину шага винта. В двухзаходной конструкции две одинаковые лопасти наваривают на расстоянии 250-300 мм, нижняя лопасть монтируется на 20-30 мм выше наконечника.

Нижнюю часть – режущий край, лопасти затачивают под 45 градусов, острые края разреза закругляют. Лопасть монтируют перпендикулярно телу опоры, приваривают двойным швом. Надежность и качество сварного соединения обеспечивает долговечность опоры, при сварке рекомендуется следить за качеством сварного шва.

Рекомендации по монтажу винтовых свай своими руками

1. Для усиления гидроизоляции опор целесообразно использовать двухкомпонентное антикоррозийное покрытие на основе полиуретановых смол.

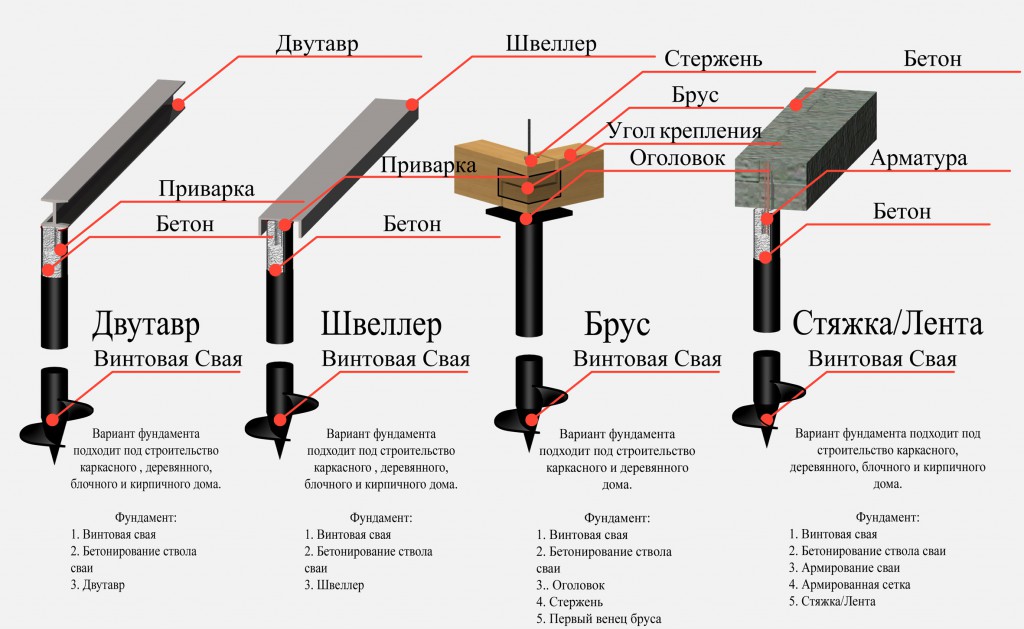

2. Установка оголовка на верхнюю часть свай актуальна при обвязке фундамента брусом.

   Цельнометаллический ростверк можно приварить непосредственно к верхней части опоры, в этом случае оголовок не требуется.

3. Для предотвращения морозного пучения, лопасти свайно-винтового фундамента должны располагаться ниже глубины промерзания грунта.

4. До настоящего времени малоизучен гальванический эффект, разрушающий металл в наведенных электрических полях. От монтажа металлических фундаментов вблизи опор высоковольтных ЛЭП и трансформаторных подстанций лучше воздержаться.

Особенности свайной системы заземления

По завершении всех работ по сборке системы можно проверить сопротивляемость получившего заземленного контура. Согласно технической документации, для организации классической электрической сети с напряжением 220-250 В этот показатель должен быть не менее 30 Ом.

Все замеры выполняются при благоприятном бездождии, поскольку значения сопротивляемости грунта в названный период максимальны.

При соответствии измерений заявленным эксплуатационным характеристикам, следует начинать засыпать подготовленные траншеи.

Наряду с представленными выше достоинствами винтовых опор, определенное число специалистов указывают на слабость сварных швов при обустройстве заземления за счет протекания электролитической коррозии. Кроме этого, при наличии вблизи от возводимой постройки линий ЛЭП, железнодорожных станций и вышек сотовых операторов велика вероятность существенного сокращения периода эксплуатации свайного фундамента за счет утечек огромного объема электричества в грунт.

Посмотрите видео, как проверяется работа свайного заземления.

Строим сами

Без проведения качественного анализа грунта немыслимо никакое строительство. К тому же, предпочтение свайному фундаменту должно быть обосновано глубоким залеганием плотного грунта, большой глубиной промерзания пучинистого грунта и рядом других объективных причин.  Поэтому, даже если вы собираетесь вкручивать сваи вручную, геологию местности лучше всего доверить профессионалам – компании, которая напрямую занимается изысканиями. У них же можно произвести расчет срока службы такого фундамента именно на вашем участке, определить показатели агрессивности грунтовой среды, и получить соответствующее заключение. Некоторые компании предлагают также услугу экспресс-геологии, вычисляя точную несущую способность свай именно в вашем грунте.

 При покупке металлических свай необходимо обратить внимание на сопроводительную документацию, в которой должны быть указаны условия использования при возведении фундамента. В частности, там должна быть указана максимальная нагрузка на сваю – параметр, который позволит определить необходимое количество свай при расчете. Например, для легкой каркасной конструкции или одноэтажного деревянного дома площадью 36 квадратных метров часто используют следующую схему расположения свай.

Сваи размещают на расстоянии 1000-3000 мм друг от друга в зависимости от условий эксплуатации и общей нагрузки (сюда включена масса сооружения, объектов, размещенных в нем, нагрузка от снега и т.д.). Запас прочности – 20%, т.е. при расчетах общей нагрузки рекомендуется полученное значение умножить на коэффициент 1,2 и уже с учетом такой поправки определяться с необходимым количеством винтовых свай. Даже если у вас не «пятистенок», желательно, разместить сваи также внутри дома, чтобы вместо шатающихся кирпичных тумб для закрепления лаг для пола использовать прочную и устойчивую сваю.

Этапы возведения

После проведения анализа грунта и расчетов приступают к разметке участка, т.е. на площадке отмечается положение свай (в местах их вкручивания вбивают колья). Все расстояния перепроверяются для соблюдения размерностей и строгих геометрических форм контура будущей постройки. Для возведения потребуется помощь как минимум 3 человек (лучше, если их будет 5). 2 (4) человека задействуются в процессе вкручивания, третий следит за вертикальным положением сваи при помощи строительного уровня, при необходимости создавая дополнительную нагрузку на сваю для увеличения скорости работы. При самостоятельном проведении работ по монтажу изделий длиной более 3000 мм удобно использовать самодельное приспособление, которое изображено на рисунке ниже.

Его легко изготовить из обрезка старой трубы, диаметр которой на 50-100 мм больше диаметра стального столба сваи. По бокам привариваются уши из обрезков стальных прутьев или труб малого диаметра.

• сначала закручивают сваи по углам фундамента. Такой подход позволяет обеспечить максимальную точность монтажа промежуточных свай. Для правильной центровки вначале следует сделать небольшой приямок, куда вставляется лопасть. Затем устанавливаем винтовую сваю в вертикальное положение, в технологические отверстия насквозь вставляем лом, к которому с двух сторон подсоединяем рычаги – трубы подходящего диаметра и длины. Лом следует использовать лишь в том случае, если диаметр сваи не превышает 89 мм, в противном случае лом может попросту не выдержать и погнуться. Для ствола диаметром, превышающим 100 мм, нужно использовать цельнометаллический палец (подойдет полуось от «Газели»);

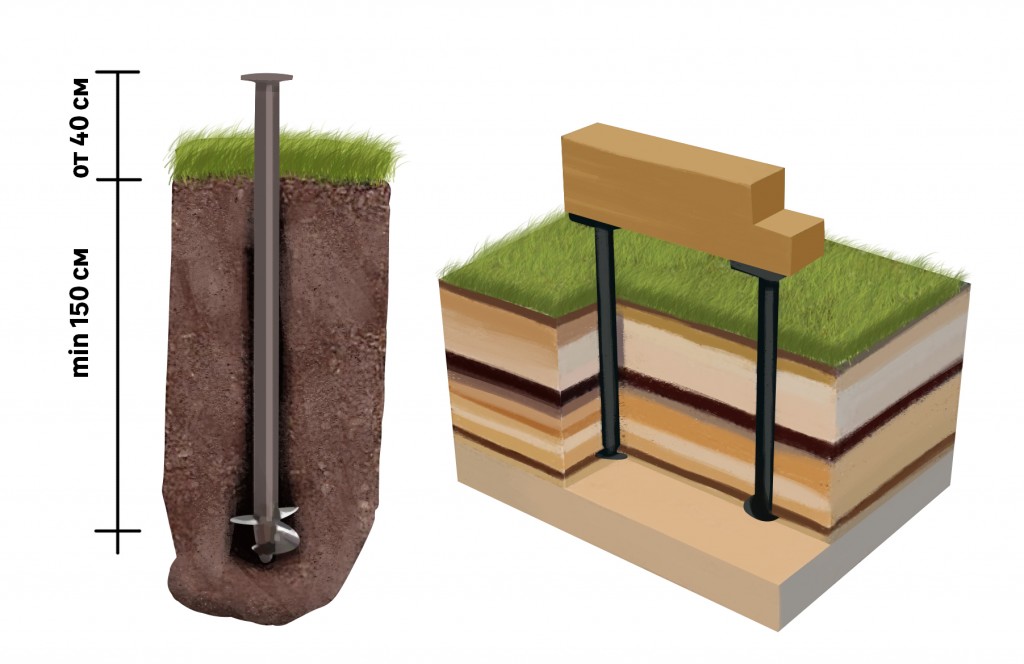

• свая завинчивается в грунт таким образом, чтобы винтовая лопасть полностью погрузилась в слой непромерзающего грунта. При этом нужно учитывать размеры лопастной части и глубину промерзания грунта. Как правило, достаточно заглубить сваю на 300 мм в несущий слой грунта. Очень важно не спешить с процессом завинчивания – бегать вокруг точно не стоит, даже если в возведении участвуют брутальные личности. Постоянно отслеживайте отклонения сваи от вертикали посредством строительного уровня или геодезиеских приборов. Серьезное отклонение на более чем 2 градуса может повлечь за собой необходимость в выкручивании сваи и ее последующем монтаже в другом месте (выкручивать и снова вкручивать в одном и том же месте строго запрещено – свая уже не будет такой же надежной ввиду изменения параметров грунта основания);
• на следующем этапе, когда все сваи установлены, приступают к разметке высот и обрезанию свай по установленному уровню болгаркой. При разметке высот свайного поля удобно использовать оптический дальномер, который можно попросить у знакомого строителя;
• учитывая то, что внутри свая полая, стоит подумать о ее заполнении бетоном. Это позволит не только уберечь металл от воздействия кислорода, но и станет неплохим усилением конструкции. Раствор готовится из цемента и песка в соотношении 1:4;

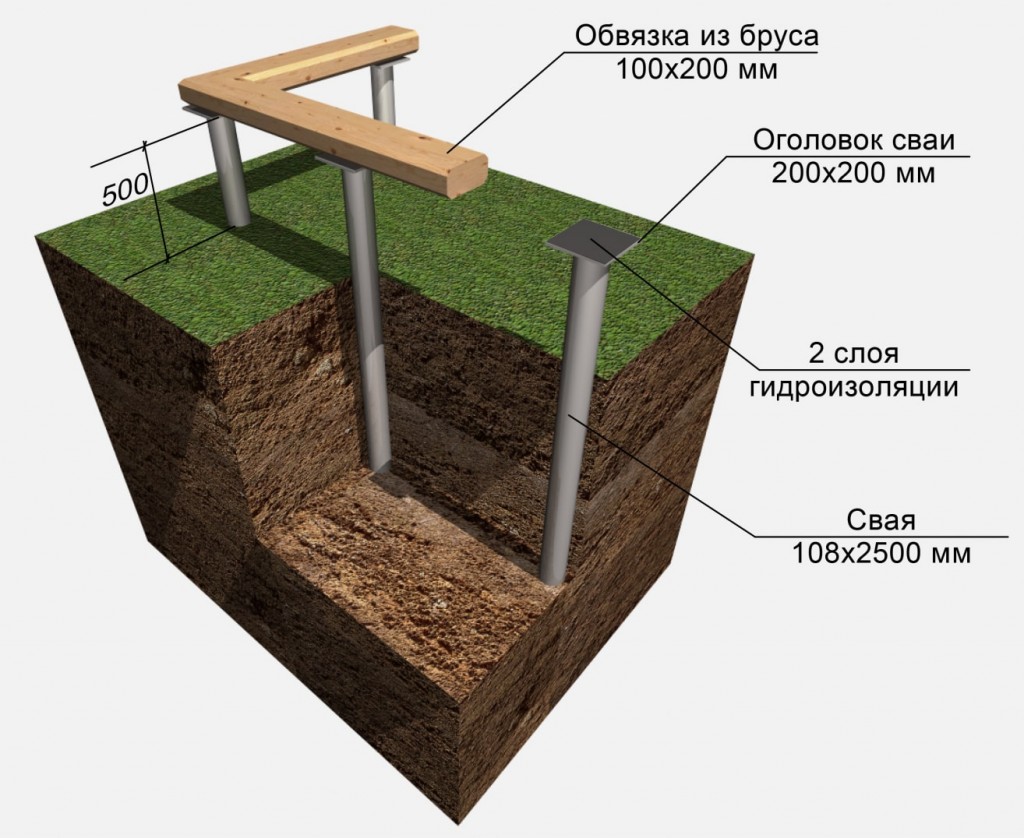

• поверх ствола устанавливается и приваривается оголовок – пластина из стали, служащая для распределения нагрузки по всей площади сечения (все сварные швы необходимо обработать защитными составами, не помешает покрасить и оголовки). Для сваи диаметром 89-133 мм подойдет пластина 250 на 250 мм;

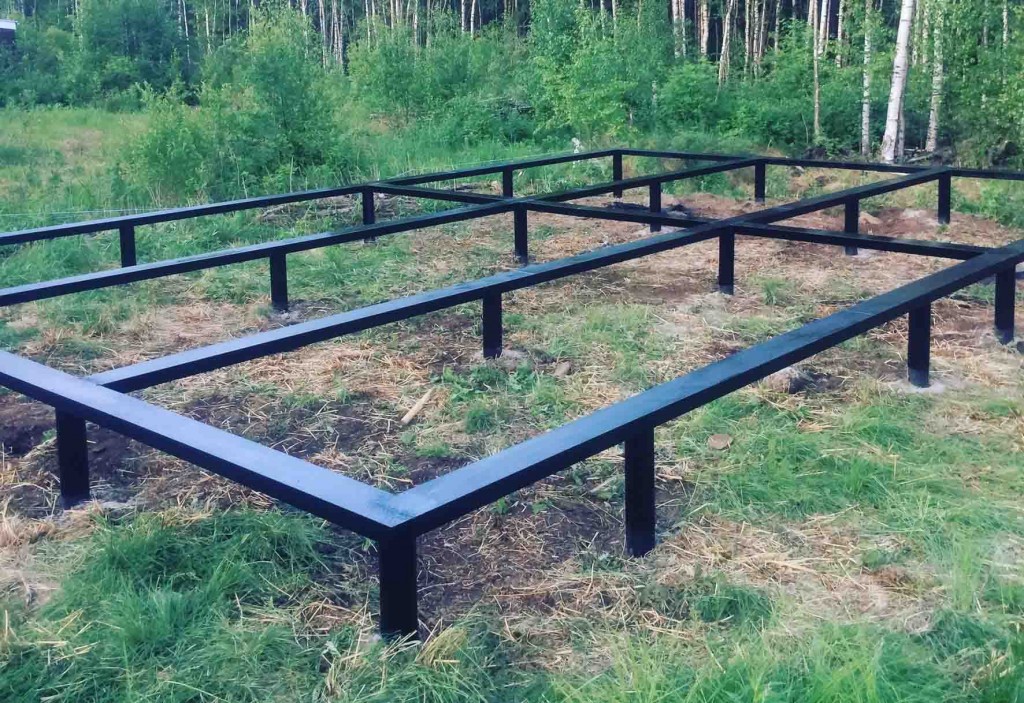

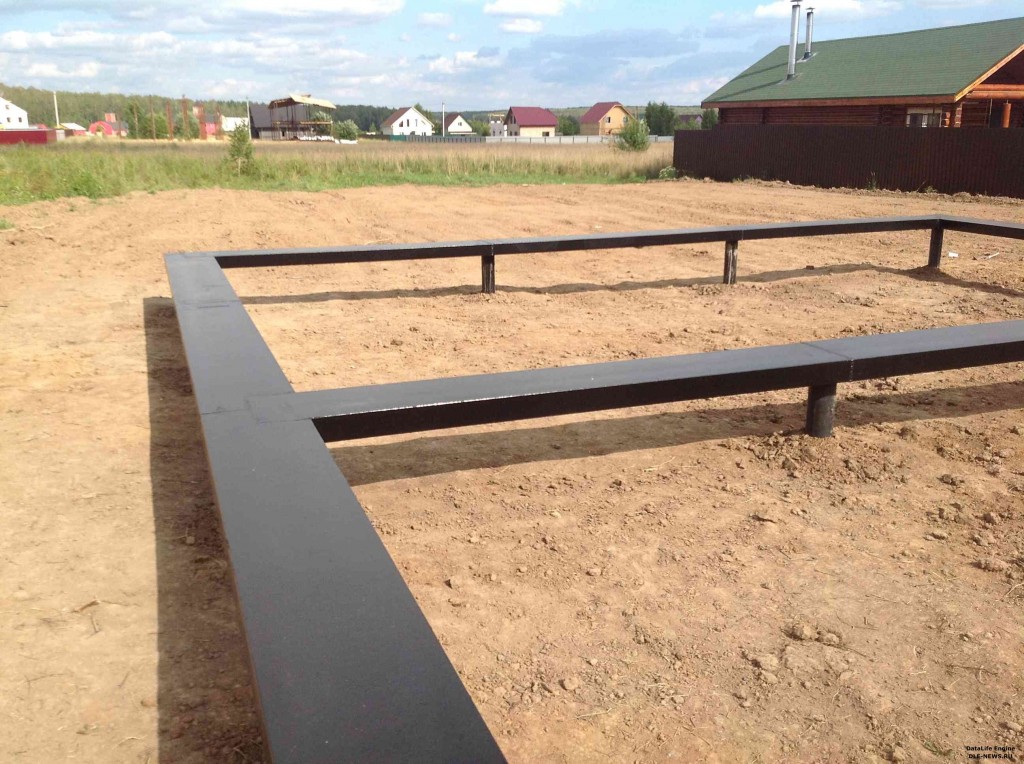

• осталось только обвязать свайное поле ж/б ростверком, швеллером, деревянным брусом, что придаст фундаменту жесткость (если какие-то сваи поведут себя непредсказуемо и под действием сложного грунта попробуют изменить свое положение, то обвязка воспрепятствует этому).

Вот и все — основание готово!

По окончании установки свайного фундамента можно сразу же приступать к следующему этапу строительства по той простой причине, поскольку такой фундамент не подвержен осадке и сразу же готов к плановой нагрузке.

Надеемся, что представленная информация поможет вам своими руками изготовить винтовой фундамент и построить надежное сооружение, которое прослужит вам долгие годы!

(Пока оценок нет)

Устройство фундамента на винтовых сваях – инструкция для самостоятельного монтажа

Для устройства винтовых свай своими руками потребуются обычные строительные инструменты – лопаты, носилки, емкости для замешивания бетонного раствора, плюс сварочное оборудование. Порядок действий, следующий:

Установка свайно-винтового фундамента можно посмотреть на видео.

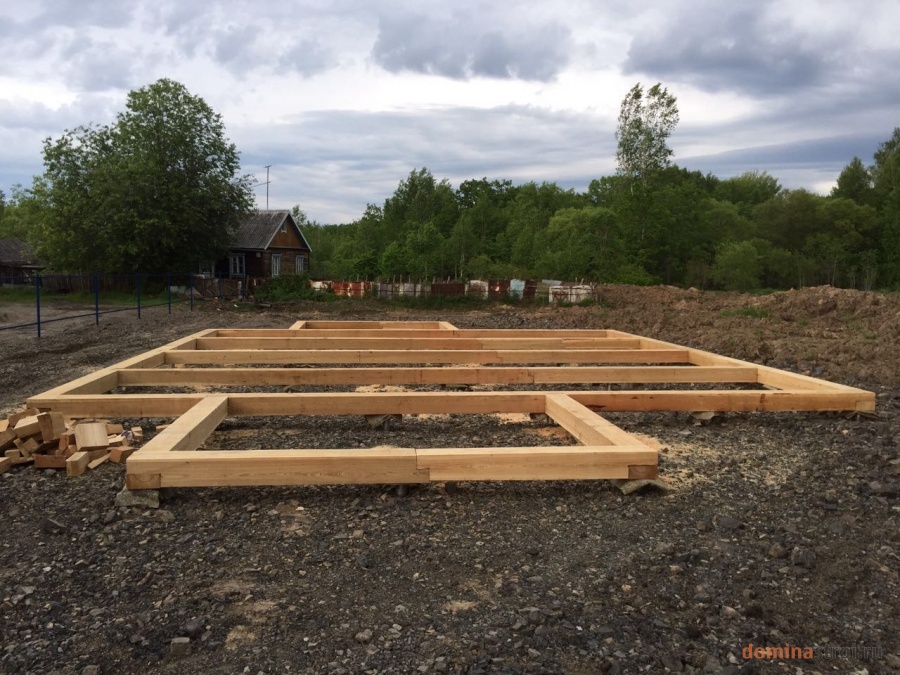

Практически свайное поле готово. Остается обвязка. Свайно винтовой фундамент под дом обязательно требует единого соединения между всеми опорами. Монтаж ростверка, как и его виды, различаются:

Если все практические работы выполняются самостоятельно, то к разработке проекта основания обязательно привлекаются специалисты, от мнения которых нельзя отступать. Выбор и закупка свай нужного варианта, устройство ростверка – важные этапы в строительстве жилого объекта, где учитываются профессиональные рекомендации.

 Разметка участка строительства

 Фундаменты на винтовых сваях имеют много преимуществ. Однако для того чтобы они себя проявили, необходимо выполнение одного условия – монтаж фундамента должен проводиться грамотно, с четким исполнением всех этапов технологического процесса.

Для начала нужно обеспечить равномерное распределение нагрузки на сваи фундамента. Есть простой способ определения мест установки свай, для обеспечения равномерности нагрузок. На плане здания определяются узловые точки. Для этого все здание на плане разбивается на смежные прямоугольники, ограниченные внутренними и внешними стенами помещений. Узловыми точками будут общие угловые точки смежных прямоугольников. В этих точках установка свай обязательна.

Расстояния между узловыми точками (в масштабе) должны быть не более 3 метров. Если это условие не выполняется, то необходимо предусмотреть размещение дополнительных опор (свай) с соблюдением вышеуказанного расстояния. Опоры должны быть расположены равномерно. После этого разметка, с учетом масштаба, переносится в натуру на площадку строительства. Места установки свай отмечаются колышками.

 Рекомендация. Если, после завершения разметки на плане, количество необходимых свай окажется больше рассчитанного на предыдущем этапе, то правильным решением будет покупка дополнительных свай.

Разметка участка строительства дома

Утепление винтового фундамента

Существенным недостатком винтового фундамента является отсутствие капитального цоколя. Эта конструктивная особенность не только придает зданию вид «подвешенности, но и позволяет ветру «гулять» под полами.

Поэтому в таком виде дом оставляют крайне редко: обычно по периметру здания монтируется конструкция, имитирующая цоколь.

Благодаря такому шагу дом приобретает привычный вид, и появляется возможность уменьшить теплопотери через пол за счет установки утеплителя. Как утеплить свайно — винтовой фундамент своими руками?

Для этого необходимо выполнить следующее:

• произвести гидроизоляцию ростверка и выступающих частей стволов при помощи водостойкой мастики;
• по периметру дома смонтировать каркас, закрывающий зазор между низом стены и поверхностью земли;
• через несколько дней (не менее семи) после гидроизоляции можно приступать к монтажу теплоизоляционных плит. В продаже имеется много видов утеплителей, но наиболее дешевым является пенополистирол (пенопласт). Монтируются пенополистирольные плиты по технологии, указанной производителем. В процессе производства работ необходимо обеспечить гарантированный зазор между низом утеплителя (а затем – и между низом отделочного материала) и отмосткой;
• теплоизоляционные плиты необходимо защитить от внешних неблагоприятных воздействий. Для этого устраивается декоративная отделка: обшивка сайдингом, например, или декоративное оштукатуривание. Можно цоколь обложить декоративным кирпичом.

Утепление свайно — винтового фундамента своими руками можно сделать более эффективным, если внутреннее пространство под полом засыпать керамзитом или грунтом.

Технология свайно — винтового фундамента настолько проста, что выполнить ее может любой неподготовленный домашний мастер. Главное – тщательно выполнять каждую операцию и не пренебрегать советами специалистов.

Как изготовить свайный фундамент своими руками?

Оглавление: [скрыть]

• Устройство фундамента на сваях
• Материалы, которые понадобятся для изготовления свай
• Фундамент на сваях: последовательность действий по изготовлению
  • Как правильно пробурить скважину?
  • Как бетонировать и армировать сваи?
  • Как правильно устроить ростверк?
• Нюансы, которые следует учитывать

Если грунт на участке слабый, то лучше всего изготовить свайный фундамент своими руками. Технология возведения подобной конструкции является простой. В данном случае не нужно будет выкапывать котлованы, засыпать пазухи и возводить каркас.

Схема свайного фундамента.

Говоря о том, как сделать свайный фундамент своими руками, следует знать, что в процессе устройства подобного основания в некоторых случаях получится обойтись без земляных работ: сваи вгоняются в грунт, при этом скважины для данных элементов можно будет бурить при помощи ручных приспособлений для бурения.

Подобный тип основания применяется в гражданском и промышленном строительстве. В таком случае можно будет исключить работы по возведению подвала построек. Основание на сваях используется при сооружении коттеджей и загородных домиков.

Материалы и инструменты, которые понадобятся для устройства свайного основания:

• цемент;
• песок;
• вода;
• арматурные прутья;
• материал для изготовления свай;
• вибропогружатели;
• вибраторы;
• наконечник из стали;
• молоток;
• строительный бур;
• рубероид;
• проволока;
• нивелир или водяной уровень.

Устройство фундамента на сваях

Виды фундаментных свай.

Сегодня есть много видов свайных оснований, которые зависят от типа применяемых свай, метода их производства, размещения под зданием и других параметров.

Сваи — это стержни большой длины, которые надо будет погрузить в почву. С одной стороны сваи имеют острый конец, который надо будет зачистить наконечником из стали. Таким образом можно будет избежать повреждений в процессе погружения элементов в почву.

На верхнюю часть надо надеть кольцо из стали, чтобы приспособление не раскалывалось от ударов молотка. Другой способ отличается тем, что сваи изготавливаются непосредственно в грунте.

В таком случае понадобится бурить скважины, после чего армировать и залить бетонный раствор.

По методу погружения в грунт сваи можно разделить на следующие:

1. Забивные. Устанавливаются при помощи вибропогружателей и других приспособлений для вдавливания.
2. Буровые сваи из железобетона. Монтируются в пробуренных скважинах.
3. Набивные сваи из бетона. Изготавливаются путем подготовки скважин и заливки раствора бетона.
4. Винтовые элементы. Монтируются с помощью закручивания в почву свай в форме сверл.

По принципу размещения сваи разделяются на такие:

1. Одиночные. Используются в качестве отдельно стоящих опорных элементов.
2. Элементы, которые объединяются в ленты. Размещаются по периметру стенок, в результате чего равномерно распределяют нагрузку.
3. Элементы, которые объединяются в кусты. Располагаются под колоннами несущих элементов постройки.

По способу воздействия сваи могут быть:

1. Висячие. Будут передавать нагрузку за счет трения земли о стены опорных элементов.
2. Стойкие, которые способны передавать нагрузку на прочную землю. Подобное основание практически не дает осадки.

Армирование буроинъекционных опор

Технология устройства буроинъекционных свай похожа на монтаж буронабивных опор. Меняется только последовательность при заливке и монтаже армирования.

При монтаже буроинъекционных опор сначала отверстие заливают цементным раствором, сразу пока он не застыл внутрь опускают предварительно смонтированный армированный каркас.

Буроинъекционное строительство включает в себя метод нагнетания мелкодисперсного бетона в заранее подготовленную скважину. Таким способом устанавливают опоры сечением до 25 см.

Как сделать свайный фундамент своими руками

Технология строительства фундамента из обычных свай. Классификация современных свай. Главные преимущества свай. Что такое сваи и для чего именно они используются.

Крепкий и дешевый свайный фундамент в последнее время получает отзывы все более и более привлекательные – в особенности среди банщиков. Ведь его основное преимущество в том, что на подобном нулевом уровне строить можно даже довольно солидные парные – и это на очень слабых и весьма непредсказуемых грунтах. Это глинистые пластичные и суглинистые почвы, различные растительные с торфом или огромным количеством перегноя, особые песковидные грунты с обилием различных пор и способностью очень быстро терять устойчивость при появлении повышенной влажности, а также так называемые плывуны – песчано-глинистые грунты с высоким содержанием воды. Не хило, да?

А секрет тут спрятан в том, что нестабильным всегда остается исключительно верхний слой грунта. А сам фундамент на буронабивных сваях, например, возводится таким образом, чтобы нагрузка приходилась на гораздо более плотные и сильные нижние его слои – именно те, что находятся за чертой уровня промерзания. Также, свое значение имеет и большая плотность грунта – в случае если она на определенном участке была запредельной, то простой ленточный и даже особый столбчатый фундамент построить здесь будет просто невозможно. Или возможно, правда весьма дорого. А вот сваи можно легко просто забить. И, наконец, если вы пожелаете возвести баню в виде настоящего шедевра с колоннами, то здесь иметь смысл может только лишь проектирование так называемых свайных фундаментов.

Рекомендации по установке винтовых свай своими руками

Для формирования знаний о том, как правильно установить винтовые сваи своими руками, воспользуйтесь в работе следующими рекомендациями:

• если винтовая свая при вкручивании наклонилась, элемент нужно вытащить и более не ставить. При невозможности удаления элемента рядом устанавливается новая опора. Недопустимо частичное вытаскивание элемента для его выравнивания и повторное использование;
• нельзя выкапывать глубокую яму в месте завинчивания (более 20 см);
• старайтесь устанавливать элементы на одной глубине;
• важно строго придерживаться намеченного расположения;
• при формировании фундамента под легкую конструкцию нет необходимости выполнять обвязку (ростверк);
• соединение свай в цельную конструкцию выполняется при помощи сварки, обвязки хомутами или резьбовыми соединениями. Выбор метода зависит от общей массы дома. Востребованным и наиболее надежным вариантом является сварка;
• при необходимости обрезки верхнего края свай при помощи болгарки важно обработать край среза антикоррозийным составом.

При соблюдении правил для установки винтовых свай фундамент прослужит много лет без деформации.

Монтаж свайного поля

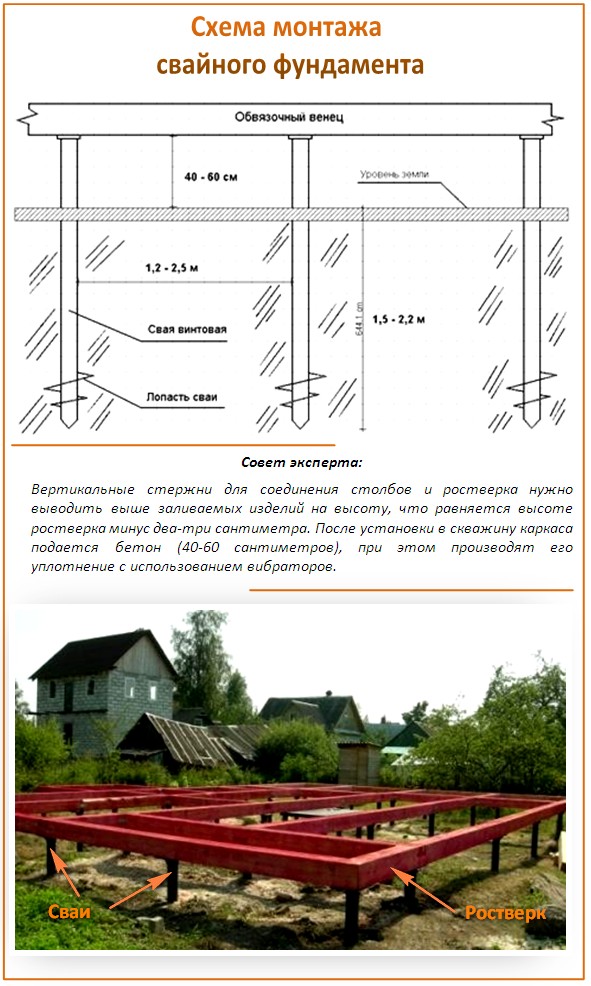

Весь процесс установки винтовых свай можно свести к нескольким этапам.

Шаг 1. Подготовительные действия

Сюда входит покрытие свайных труб износостойким грунтом, подходящим для работы по металлу. Нанести нужно два слоя, второй – строго после того, как высохнет первый. Время сушки – согласно инструкции к применяемой грунтовке.

Этап не очевиден, однако его игнорирование приведет к постепенному снижению несущей способности фундамента. Она может упасть ниже нормы через 15–20 лет – в условиях химически нейтральных почв и через 10–12 лет – в закисленном или, напротив, щелочном грунте.

Шаг 2. Установка первой сваи

Начать следует с одной из угловых опор. Какой именно – подскажет рельеф местности – нужно выбрать угол, где грунт поднимается выше остальных.

Сваю завинчивают на положенную глубину и обрезают максимально точно – ведь ей предстоит стать реперной для остальных.

Шаг 3. Монтаж оставшихся опор

Его следует производить в следующей последовательности:

1. Винтовая свая, расположенная по диагонали к реперной.
2. Оставшиеся угловые, начиная от более высоких точек грунта к низким.
3. Опоры, расположенные по периметру, также от высших к низшим.
4. Центральный пучок винтовых свай.
5. Внутренние опоры – если предусмотрены планом.

Точно обрезать сваи по первой поможет использование шлангового водяного уровня. По точности он намного превосходит уровень из самого жесткого шнура. Последний уже на 4-х метровой длине провиснет, как минимум, на 3 мм.

Казалось бы, лазерный уровень способен обеспечит большую точность. Но в реальности не все так радужно. Во-первых, промежуточные опоры станут препятствием для луча. А во-вторых – при установке мастера могут уронить треногу с уровнем, и прибор придется настраивать заново. Сделав это при отсутствии дополнительных контрольных точек на специальных опорах или уже настроенного второго нивелира, можно получить довольно низкую точность, меньшую, чем у гидроуровня.

Что такое свайный фундамент?

Свайный фундамент – это вертикальные опоры из железобетона, погруженные в грунт. Сверху их обычно связывают ростверком либо монолитной плитой, которые служат основанием для стен дома. В зависимости от типа свай они в почву забиваются, закручиваются либо просто погружаются в заранее высверленные в земле отверстия.

Схема одного из видов с подземным ростверком

Железобетонный ростверковый вариант по внешнему виду и общей конструкции – прямой аналог ленточного фундамента. Только лента здесь меньших размеров и лежит не в грунте, а на сваях. Это отлично защищает ростверк от влаги и пучения. Причем вся энергия сезонного расширения/сжатия пластов почвы проходит мимо свайных опор. Они изначально погружаются ниже уровней промерзания грунта, стоя на плотном неподвижном основании.

Как правильно сделать выбор?

Выбор винтовых свай состоит из двух этапов:

• Определение подходящего типоразмера и вида винтовых свай.
• Выбор конкретных изделий по качеству и соответствию требованиям.

Первый этап практически полностью выполняется во время проектирования дома. Поэтому говорить о нем нет смысла.

Второй этап обычно выполняют представители фирмы, с которой заключен договор.

Если по каким-либо причинам приходится выбирать самостоятельно, следует обратить внимание на следующие детали:

• Толщина стенок трубы не должна быть меньше 4 мм.
• Толщина лопастей — не менее 5 мм.
• Качество сварки должно быть максимально высоким.
• Наличие слоя оцинковки.
• Тип и качество наконечника.

По этим критериям можно выбрать наиболее качественные изделия.

ВАЖНО!

Если какие-либо позиции не удовлетворяют установленные требования, от приобретения таких свай лучше отказаться.

Закладываем фундамент на винтовых сваях своими руками

Когда все расчеты и технологическая карта процессов на руках, можно начинать строительство.

Закладка фундамента на винтовых сваях подразделяется на этапы.

1. Разметка участка для монтажа винтового фундамента. По сути, это перенесение чертежа на местность. Отмечаем места, где будут монтированы сваи. Это можно сделать, забив колышки, или нанести стандартную веревочную разметку.

2. Монтируем сваи. При помощи трубы закручиваем сваи в места разметки. Можно использовать и лом. Магнитным уровнем проверяем вертикальность вхождения свай в почву через каждые 2 — 3 витка. Сваи закручиваются с запасом в 10 – 15 см для последующего равнения, ведь ни в коем случае нельзя их выкручивать обратно.

3. Проверяем горизонтальный уровень. После того, как все сваи смонтированы, нужно проверить их горизонтальность. Лучше всего это сделать горизонтальным нивелиром. Лишнее срезаем с помощью болгарки.

4. Фиксация бетоном. При закручивании сваи вокруг трубы образуется полость. Для укрепления конструкции нужно залить полости бетоном (для раствора берем цемент марки М 500). Можно для придания дополнительной прочности сделать армирование свай. Для этого до заливки бетоном разместите в полостях прутья арматуры или оберните трубы арматурной сеткой.

5. Монтаж оголовков. Чтобы закрыть полость труб, нужно приварить оголовки. Проверьте еще раз горизонтальность свай и приварите оголовки. Для защиты от коррозии нанесите на швы специальный антикоррозийный состав для металла.

6. Монтируем ростверк. После того, как сваи будут закреплены, нужно сделать обвязку конструкции. Устанавливаем перемычки. Их можно приварить или прикрутить болтами. Предварительно, для защиты от коррозии, обработайте их специальным раствором либо покрасьте 2 раза.
