Важность СНиП при выборе оснований и фундаментов

Алексеев С.И. Механика грунтов, основания и фундаменты. Методические указания к проведению опроса студентов при изучении основных разделов курса (обучающая программа AscMe (издание второе)

Практикум

• формат pdf
• размер КБ
• добавлен 22 января 2012 г.

Государственное образовательное учреждение высшего профессионального образования «Петербургский государственный университет путей сообщения» Кафедра «Основания и фундаменты», Санкт-Петербург, 2009 г. — 18 с. Приводится методика и подробное описание работы программы AscMe, которая позволяет проверить знания студентов по основным темам курса «Механики грунтов, основания и фундаменты», читаемого на каф. «Основания и фундаменты» ПГУПС. Составленная п…

Отличие здания от сооружения

Здания и сооружения могут отличаться использованными в строительстве материалами, конструктивными особенностями, предназначением, количеством этажей, внешним видом и многим другим.

Здания, как впрочем и сооружения, подразделяются на гражданские и производственные.

И те, и другие могут возводиться с использованием разных методов строительства и материалов: дерева (щитовые, рубленные, каркасные, брусчатые), кирпича, камня, бетона или железобетона (из панелей или блоков).

Для начала рассмотрим каждое понятие отдельно.

Выбирайте вид фундамента правильно

От того, насколько грамотно был выбран вид фундамента, напрямую зависят безопасность строящегося здания, его надёжность и долговечность. Делая выбор, нужно учитывать целый ряд факторов:

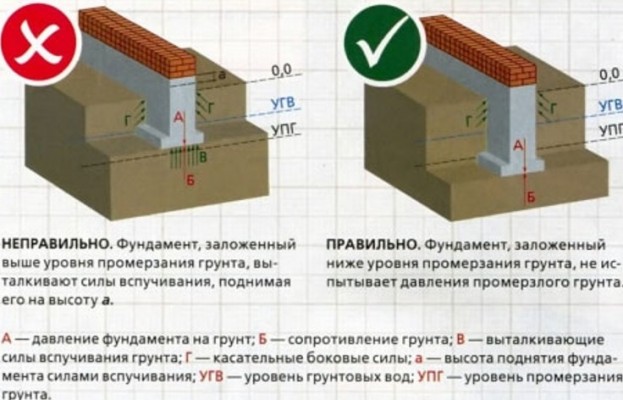

— тип грунта, его склонность к промерзанию и пучению;

— уровень грунтовых вод;

— свойства строительных материалов, из которых возводится здание;

— массу дома, нагрузку на основание (фундамент), которую он создаёт.

Если вы не уверены в своих познаниях и опыте, обратитесь за помощью к профессионалам. Специалисты примут во внимание все значимые факторы и помогут правильно выбрать фундамент.

Классификация

Фундамент классифицируется на четыре категории:

1. Ленточный. Разделяется на монолитный, железобетонный, сборный, бутовый и кирпичный.
2. Свайный. Может быть деревянным, металлическим, армированным, комбинированным.
3. Плитный. Делится на бутобетонный и железобетонный.
4. Монолитный.

Следует рассмотреть каждый из видов подробнее.

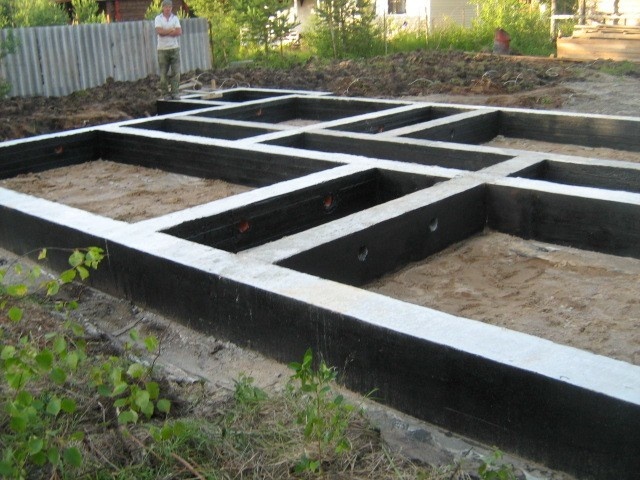

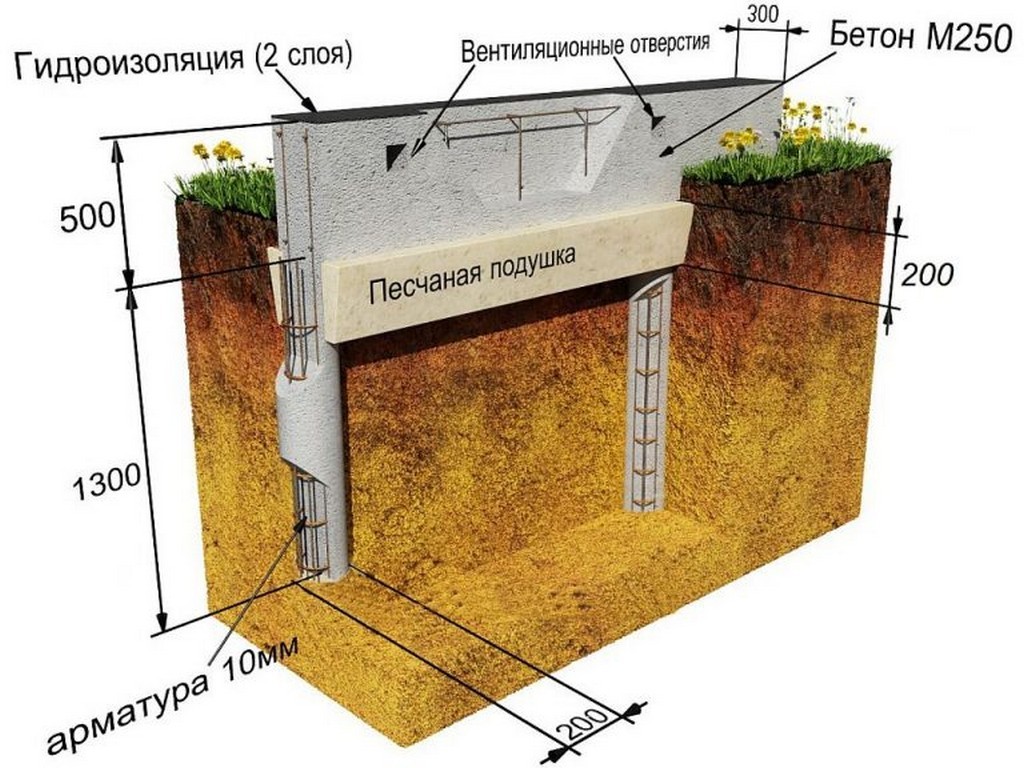

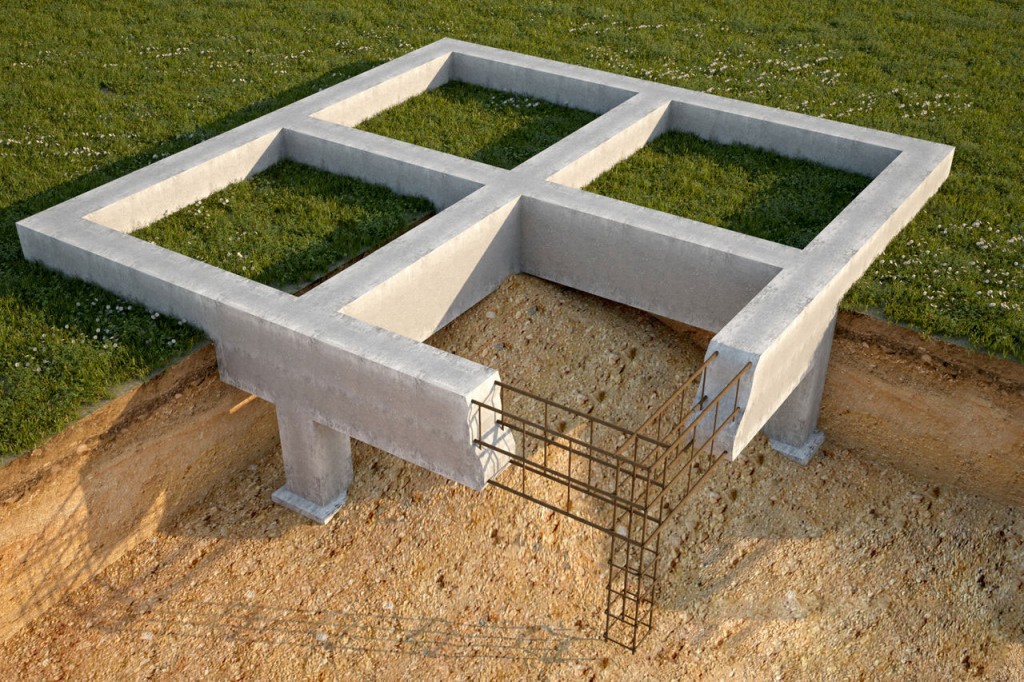

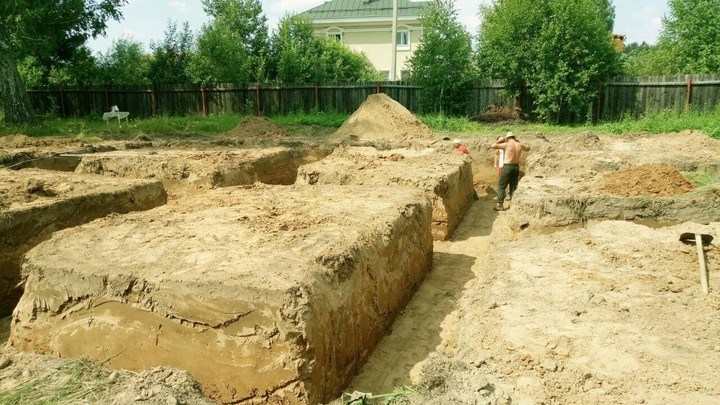

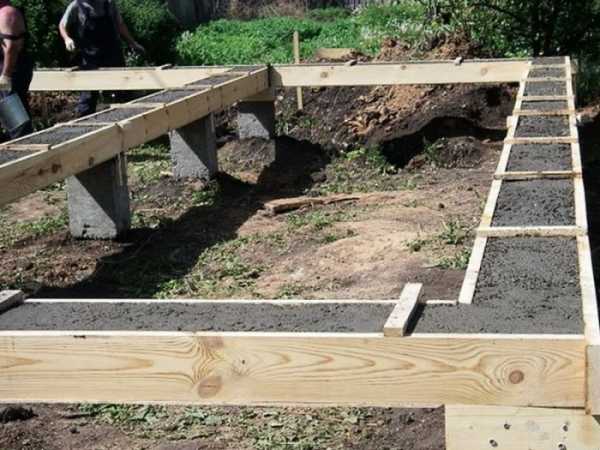

Ленточный фундамент

Используются для возведения зданий с тяжёлыми элементами конструкции (брус и тому подобные материалы) и подвальными помещениями, например цокольным этажом или погребом. Фундамент выдерживает высокие нагрузки и отличается высокой долговечностью.

Однако из-за недостатков: трудоёмкости и большого объёма земляных работ, массивности, длительной подготовки и требований к грунту ленточный фундамент используется в малоэтажном строительстве домов из бруса в редких случаях.

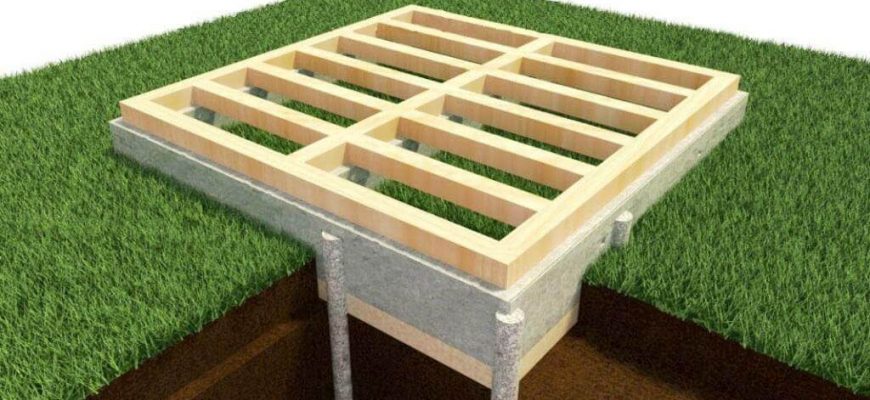

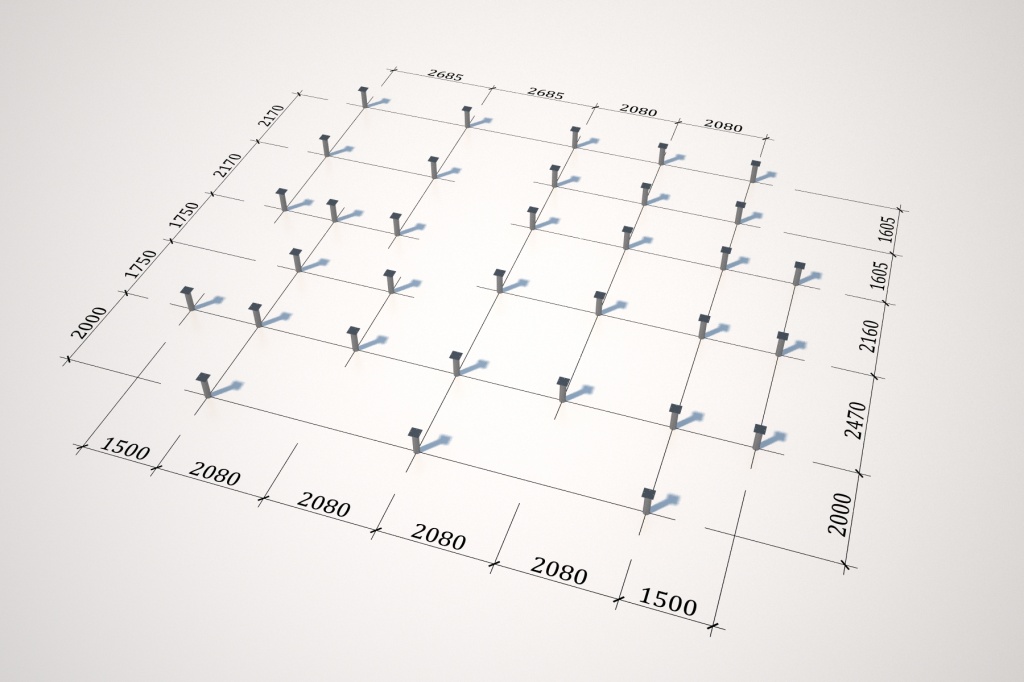

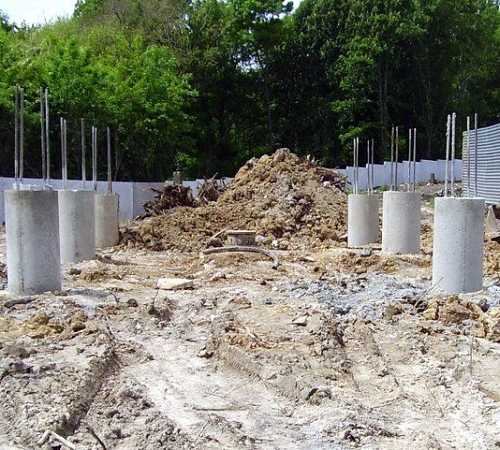

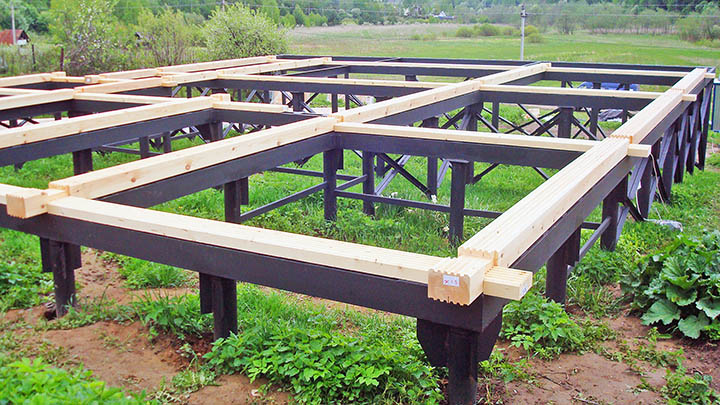

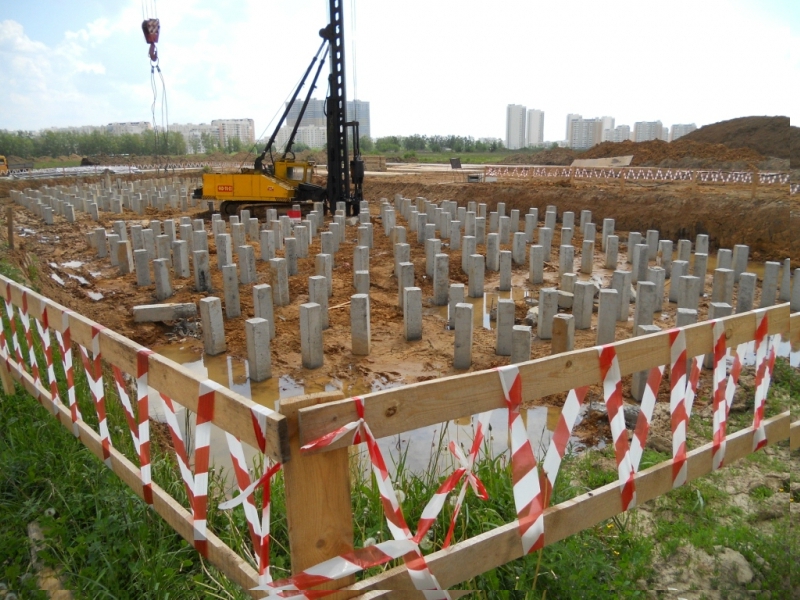

Свайный фундамент

Конструктивно это сваи, вбитые в грунт в определённой последовательности и накрытые железобетонной или бетонной плитой. Используется для строительства как многоэтажных зданий в условиях неустойчивого грунта, так и малоэтажных сооружений из сэндвич-панелей.

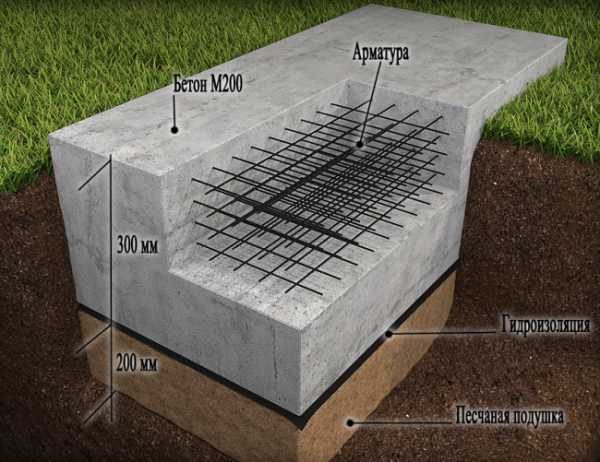

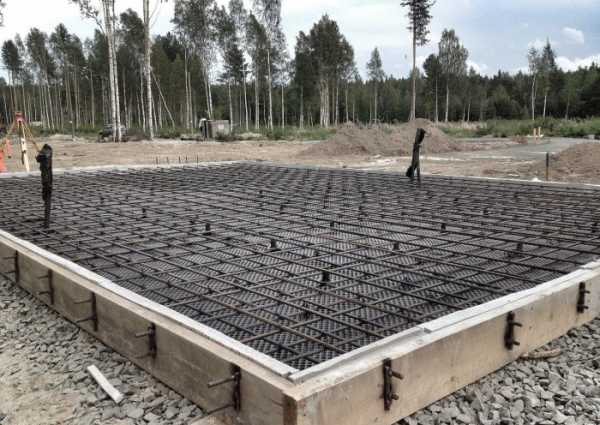

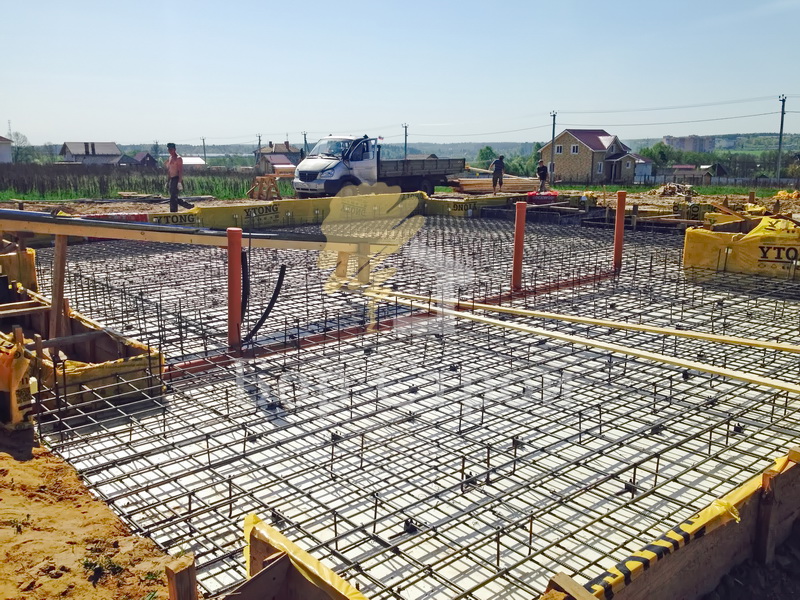

Плитный фундамент

Это монолитная плита решётчатой или сплошной конструкции, которая изготавливается из сборных или перекрёстных балок. Плитный фундамент применяется для строительства домов из панелей и других материалов в местах нестабильного грунта: глинистого, пучинистого и так далее.

Преимущества плитных фундаментов: короткие сроки возведения, надёжность, невысокая стоимость и отличная несущая способность. Благодаря этим качествам плитные фундаменты используются для строительства дачных построек, гаражей и торговых павильонов.

Монолитный фундамент

Долговечный и надёжный фундамент, представляющий собой железобетонную конструкцию, которая заливается в специальную опалубку. При этом такой фундамент станет черновым полом для будущего дома.

Данный фундамент используется для строительства домов под ключ благодаря доступной цене, долговечности, высокой гидроизоляции и скорости заливки.

Выбор фундамента требует профессионального подхода, а потому лучше всего обратиться к специалистам. Компания «Ковчег» станет надёжным помощником в малоэтажном строительстве. Мы предлагаем проекты домов под ключ или же по индивидуальным заказам с учётом пожеланий клиента и особенностей местности.

Ленточный фундамент, технология его изготовления, расчеты, СНиП и ГОСТ

Большой популярностью в строительном мире в качестве основы здания пользуется фундамент ленточный. Технология его организации значительно проще, по сравнению со свайным и плитным аналогом. Однако, если брать во внимание трудоемкость и расход строительных материалов, то именно ленточный фундамент займет здесь первое место. Так, здесь необходимы большое количество бетона, закупка опалубки и привлечение спецтехники. Немаловажную роль при закладке основы данного типа играют и квалифицированные работники.

Однако, несмотря на вышеперечисленные трудности, технология устройства ленточного фундамента незаменима для:

• домов со стенами из кирпича, бетона (плотность материала лежит в пределах 1300 кг на 1 куб. м);
• зданий, где запланировано обустройство цокольного этажа или подвального помещения;
• строений, где присутствует угроза скорой или неравномерной усадки. В таком случае дом строиться на неустойчивом грунте или одна половина здания строиться на одном типе грунта, а вторая – на другом.

Фундамент ленточный технология, видео организации которого в профессиональном исполнении послужит отличным подспорьем для новичков, перенесет все вышеперечисленные нагрузки, сохраняя при этом целостность все вышележащей конструкции.

Нормы по организации ленточного фундамента

Планируете организовать ленточный Фундамент? ГОСТы и СНиПы, которые пригодятся:

Ознакомившись с приведенным перечнем нормативной литературы и СНиПов фундаменты ленточные, можно быть полностью уверенным в возведении благонадежной конструкции.

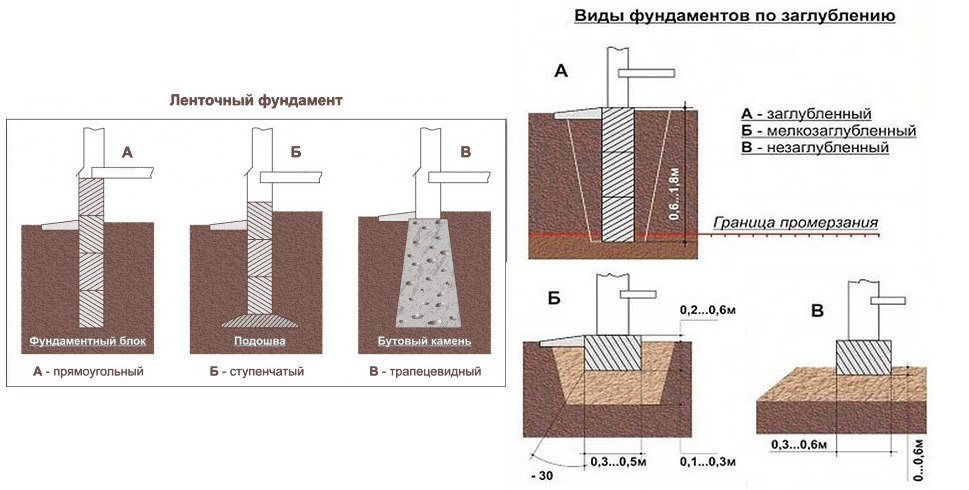

Виды ленточного фундамента

Технология строительства ленточного фундамента предполагает несколько вариантов организации основания для здания. В данный перечень входят следующие конструкции:

• бутобетонный тип – он делается с использованием цемента, песка и крупнофракционных камней (до 300 мм в диаметре). Это идеальный вариант для скалистой местности и песчаных грунтов. Срок службы конструкции достигает 150 лет. Выполняется устройство ленточных фундаментов по СНиПу II-22-81 (1995) конструкции каменные и армокаменные;
• железобетонное основание – она представляет собой стальной каркас, Наполнитель: цемент, песок, гравий или обычный битый камень. Данная технология ленточного фундамента считается самой надежной и подходит практически для всех типов грунта;
• фундамент на основе кирпича – недорогой, подходит только для конструкций «в полтора кирпича» и деревянных домов. Непригоден для грунтов с близким пролеганием водонесущих слоев;
• фундаментные плиты – по прочности и практичности не уступает железобетонному аналогу. Возводится из заводских блоков. Однако по технологии сложен и требует привлечения спецтехники.

Данные типы основы для здания разняться между собой не только по технологии, но и по стоимости. Цена ленточного фундамента на основе плит самая высокая, далее следует железобетонная конструкция. Завершают перечень бутобетонный и кирпичный фундамент.

Этапы, предшествующие укладки ленточного фундамента

Технология укладки ленточного фундамента состоит из ряда этапов, порядок проведения каждого из которых регламентируется в нормативной документации. Однако непосредственно полевым работам предшествует этап проектно-расчетных мероприятий, в ходе которого проводятся геологические и геодезические исследования. На их основе определяются размеры ленточного фундамента, глубина его залегания и др.

Совет!!! При закладке дома любой строитель сталкивается с подземными коммуникациями. Они предназначенные для подачи и отвода текучих сред, газа и электроэнергии. Дом над такими линейными «артериями» создает нагрузку на грунт, что со временем приводит к их порче. Обязательно перед строительством следует запросить топографические карты местности у власти. Это предупредить возникновение инцидента.

Немаловажным аспектом проектной документации является технологическая карта. Это набор бумаг, где подробно описывается инструкции для работников, которые будут заниматься непосредственно возведением фундамента. Кроме этого, здесь содержаться:

• описание рода работ;
• четкий порядок последовательностей выполнения данных работ;
• периодичность мероприятий и временной интервал каждого из этапов;
• подробно описан конечный результат с его характеристиками и требуемым видом;
• перечень необходимых инструментов.

Технологическая карта на ленточный фундамент в обязательном порядке содержит развернутые чертежи будущего сооружения со всеми его пространственными параметрами.

Выводы

Итак, ленточный фундамент сегодня в строительном мире признан лучшим вариантом для организации основания здания любых масштабов и практически на всех типах грунта.

Многообразие типов ленточного фундамента позволяет подобрать тот вариант, который максимально удовлетворит требования конкретной постройки, местности и финансовых возможностей владельца будущего строения. Технология укладки любого типа ленточного фундамента – многостадийный процесс.

Однако независимо от выбранного типа ленточной основы, перед проведением полевых работ обязательно составляется технологическая карта, изучается топографическая карта и проводятся расчеты.

Объекты строительства: классификация, определение понятий

Любое здание, строение и сооружение можно классифицировать как объект капитального строительства (в т.ч. незавершенное строительство) или объект временного (вспомогательного) строительства.

Что такое объект капитального строительства

Объект капитального строительства (определение из Градостроительного Кодекса ст.1, ) – это здание, строение, сооружение, объекты, строительство которых не завершено; исключением являются некапитальные строения, временные сооружения и неотделимые улучшения земельного участка (замощение, покрытие и другие).

Виды фундамента

Выделяют около четырех видов фундамента:

1. Столбчатый.
2. Ленточный.
3. Свайный.
4. Плавающий.

Некоторые из них делятся на определенные подвиды.

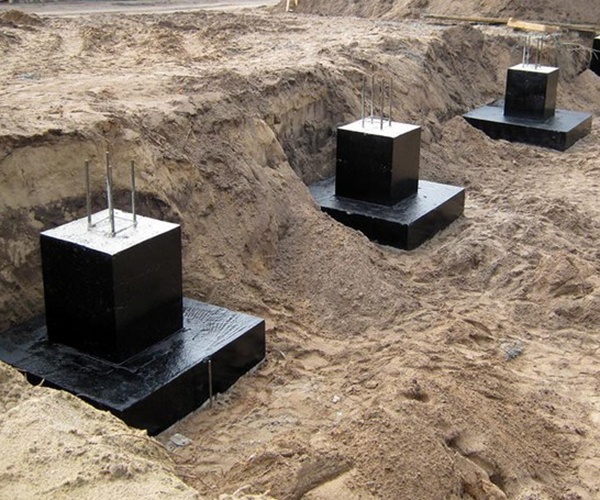

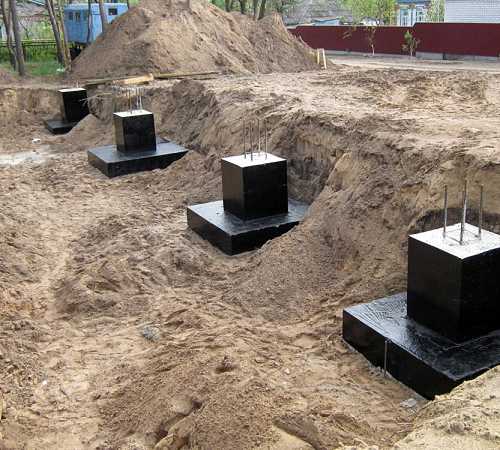

Подвиды столбчатого фундамента

Схема свайного фундамента с ростверком.

Основа столбчатого фундамента. Под частное строительство дома, дачи, беседки, бани, теплицы, хозяйственные постройки прекрасно подойдет столбчатый фундамент. Учитывайте то, что строения должны быть не больше двух этажей и не очень тяжелыми. Что касается ценовой политики, то материал, который используется в данном случае, достаточно приемлем в цене.

Столбчатый фундамент предлагает следующие варианты:

• кирпичная основа (желательно использовать красный кирпич, который уже побывал в эксплуатации и приобрел черный цвет);
• каменная основа (подойдут камни плоского типа);
• основа из бетона;
• железобетонный фундамент (считается одним из долговечных).

Классификация фундаментов по разным критериям

По виду материала:

• железобетонные;
• бетонные — состоят из бетона, заливаются в опалубку с трамбованием;
• бутовые — из бутового камня на цементном растворе;
• бутобетонные — бетон с заполнением бутовыми камнями;
• кирпичные — кладка из полнотелого хорошо обожженного кирпича;
• деревянные — закопанные стойки или деревянные сваи;
• металлические — обычно сваи.

По характеру работы под нагрузкой:

• жесткие — в них можно пренебречь деформацией изгиба;
• гибкие — проектируют их как изгибаемые элементы, работают на изгиб, это плитные, ленточные фундаменты.

Сами фундаменты, так же как и основания, должные отвечать определенным требованиям СНиП:

1. Долговечность.
2. Прочность.
3. Стойкость к вымыванию грунтовыми водами, биологической и химической агрессии.
4. Устойчивость на скольжение и опрокидывание.

Особенности устройства фундамента из бетона

Технология возведения фундамента этого типа основания требует обязательного армирования с помощью металлических прутьев. Это позволяет фундаменту двигаться вместе с грунтом – зимой он поднимается, а весной начинает опускаться. Это не позволяет зданию разрушаться.

Такие основания называют плавающими, они особенно актуальны при большом давлении на фундамент, при строительстве на слабых грунтах, периодически сжимаемых, в сейсмически опасной местности, а также там, где земля промерзает на большую глубину. На таких основаниях удобно возводить любые здания и проводить капитальные и косметические ремонты, включая ремонт мягкой кровли.

Применение такого типа основания гарантирует снижение объема работ на земле, сокращение трудозатрат и экономию используемых в процессе строительства материалов.

Сегодня используются разные виды монолитных фундаментов:

• коробчатые;
• ребристые;
• сплошные.

Последний вариант используется в том случае, когда планируемое сооружение будет без цоколя. В данном случае плита будет выступать в роли пола. При строительстве жилых сооружений плита имеет, как правило, ребристую или ленточную поверхность. Ребра производятся из монолитного бетона, иногда блоков.

Для строений в несколько этажей выбираются коробчатые основание, способные выдержать большие нагрузки. Высота ребер при этом равна высоте стен в подземной части строения.

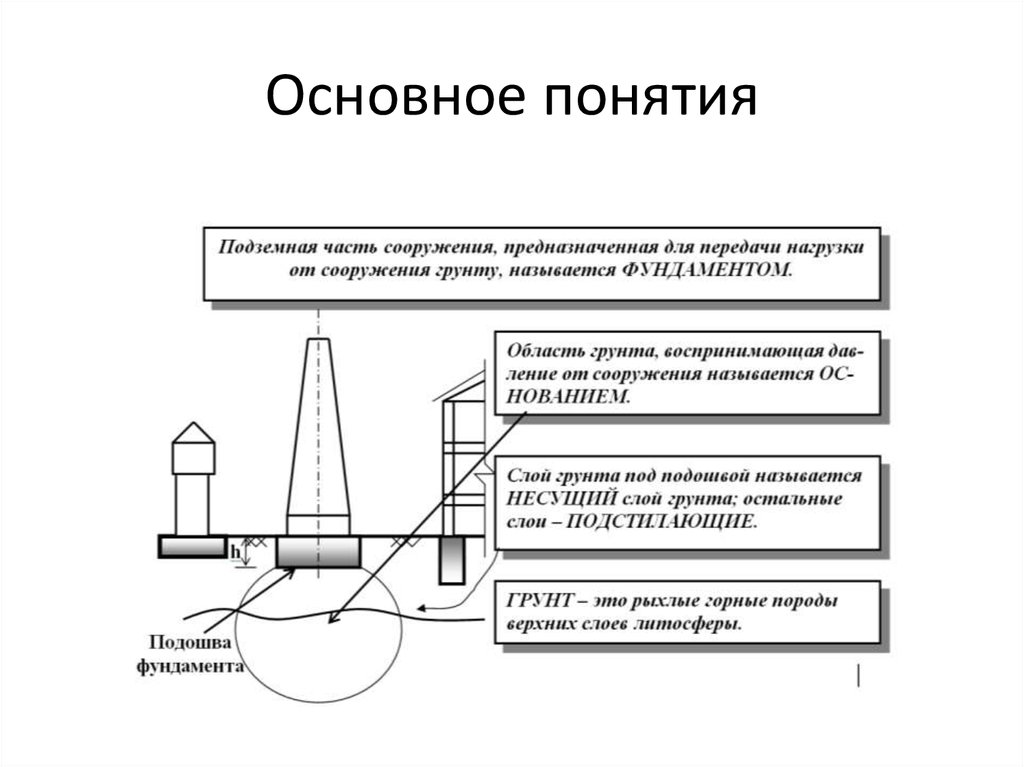

Основные понятия и определения. Классификация оснований и фундаментов.

Инженерное сооружение состоит из надземной части и фундамента, который расположен ниже уровня воды в реке или поверхности земли.

Всякое сооружение передает действующую на нее нагрузку, включая собственный вес на основание.

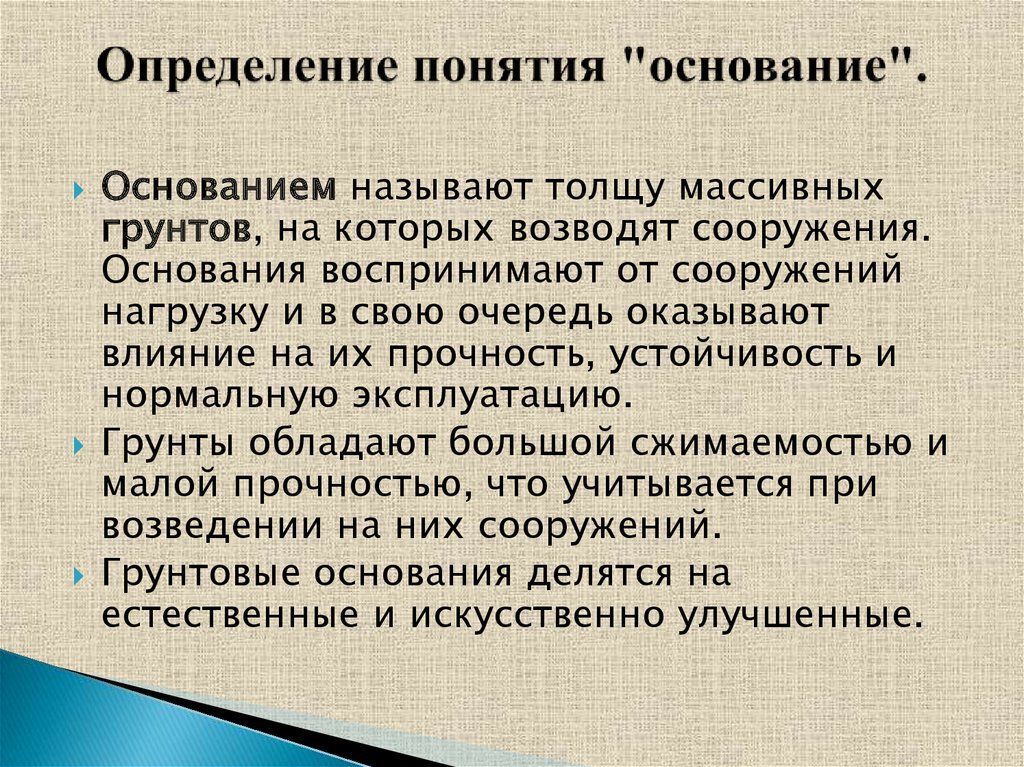

Основание – это наслоение грунтов, воспринимающее давление от сооружения.

Располагать сооружение прямо на поверхности можно очень редко. Этому препятствуют некоторые особенности верхних слоев грунта:

а) малая несущая способность;

б)возможность вертикального перемещения под действием метереологических факторов (пучение при промерзании, просадка приоттаивании, набухание при увлажнении, усадка при высыхании);

в) возможность разрушения разными землероями, корнями растений, выветриванием.

Все это вызывает необходимость устройства фундаментов.

Фундаментом называют подземную или подводную конструкцию, которая предназначена главным образом, для передачи давления нагрунты, которые залегают на некоторой глубине.

Схема фундамента под мостовую опору показана на рис.1

1 – опора моста ( надфундаментная часть);

4 – несущий слой грунта;

5 – подстилающий слой грунта.

Плоскость І — І, разделяющая фундамент от над фундаментной части, называется – обрез фундамента.

Плоскость ІІ — ІІ, которой фундамент опирается на грунт, называется подошвой фундамента.

Расстояние по вертикали от уровня обреза фундамента до подошвы фундамента называется высотой фундамента ( hf ).

Расстояние по вертикали от поверхности грунта до подошвы фундамента называется глубиной заложения фундамента (h, или d).

В современном строительстве применяют различные конструкции и способы устройства фундаментов, которые условно можно разделить на две условны группы:

фундамент мелкого заложения;

фундамент глубокого заложения.

Если фундамент закладен на глубину до 5-6 м и отношение этой глубины к ширине подошвы не превышает 1,5-2, то его называют фундаментом мелкого заложения и возводят в котлованах.

Если подошва фундамента расположена на глубине больше 5-6 м м и отношение этой глубины к ширине подошвы больше 1,5-2, то такой фундамент будет глубокого заложения.

Фундаменты глубокого закладывания подразделяются на свайные, опускные колодцы, кессоны. Они имеют разные специфические способы производства работ и соответственно особые конструкции.

Кроме этого фундаменты глубокого заложения и мелкого заложения отличаются:

способом производства работ;

— расчетами: при расчетах фундамента мелкого заложения учитывается работа (сопротивление) грунта только на подошве фундамента, фундаментов глубокого заложения – учитывается еще и сопротивление грунта по боковой поверхности фундамента, то есть фундамент рассчитывается с учетом его заделки (защемления) в грунте.

Основания подразделяются на:

естественные и искусственные;

скальные и нескальные.

Скальные основания представляют собой массивные каменные горные породы, изверженные, метаморфические и осадочные, которые спаяны и сцементированы жесткой связью между зернами, и которые залегают в виде сплошного массива или трещиноватой толщи и характеризующиеся значительными пределами прочности при сжатии (больше 50 кгс/см2).

Деформации скальных оснований при действии нагрузки от сооружений небольшие и их часто не учитывают.

При выборе отметки заложения оснований сооружения важным является глубина заложения скальных пород, их трещиноватость, обломочность, мощность, зоны выветривания.

Это самые надежные и несжимаемые основания.

Нескальные основания представляют толщу рыхлых горных пород –грунтов несвязных или связных, но прочность их внутренних связей во много раз меньше прочности материала самих минеральных часттиц. Это отложения крупнообломочных, песчаных, глинистых и илистых грунтов. Эти основания требуют к себе наибольшего внимания при возведении сооружений, так как им свойственна значительно большая деформируемость и неоднородность по сравнению со строительными материалами, из которых возводятся сооружения(бетон, железобетон, и тому подобное).

Если фундамент возводится на грунте с сохранением его природных качеств, то есть на грунте ненарушенной структуры, то такое основание называется естественным.

Если грунт перед возведением фундамента укрепляют тем или иным способом , то такое основание называется искусственным.
