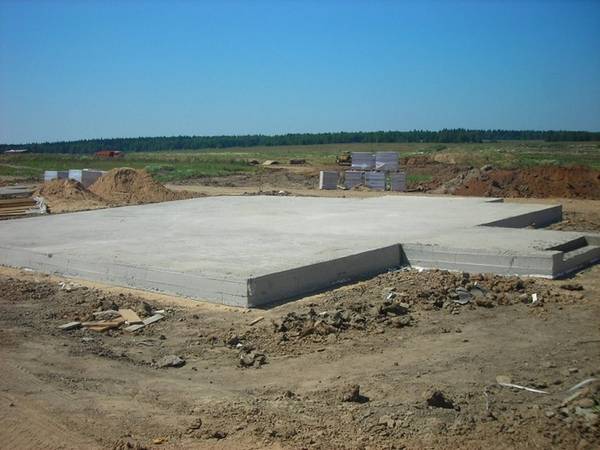

Монолитный фундамент – плита: технология возведения

В чем особенность технологии?

• Вся плита покрывается утеплителем (отсюда и часто применяемая аббревиатура – УШП). Это исключает влияние перепадов температуры почвы на основание строения. Так как промерзание грунта под самим домом незначительное, риски его подвижек существенно снижаются.
• Глубина такого фундамента – минимальное.
• Все коммуникационные трассы проходят внутри утепленной шведской плиты.
• Такие основания используются, как правило, при возведении домов не более чем в 2 этажа.

С учетом особенностей климата нашей страны, для частного сектора – отличный вариант. Вот теперь, зная обо всех нюансах строительства, можно перейти к его поэтапному описанию. Получиться должна примерно такая конструкция, как на рисунке (вариант).

Особенности строительства дома по финской технологии

Компании, строящие каркасный дом по финской технологии, используют в качестве основного строительного материала деревянные балки (брус) сечением 100х245 мм. Проекты домов по финской технологии, сооружение которых намечается в сейсмически опасных районах, предусматривают применение балок большего сечения. В северных регионах страны чаще строятся дома из двойного бруса по финской технологии, то есть с использованием полой системы, составленной из двух брусьев, между которыми прокладывается эковата. Двойной брус по финской технологии соединяется крестообразно, под прямым углом. Пример монтажа представлен на рисунке ниже.

Смонтированный на подготовленном фундаменте брус образует как бы каркас дома, который в процессе производства работ подлежит обшивке плитами. Правильно выполненный монтаж плит с использованием экологически чистых материалов в качестве утеплителя позволяет будущим владельцам в кратчайший срок после начала строительства заселяться в теплый дом, построенный по финской технологии.

Особенности устройства утепленного финского фундамента

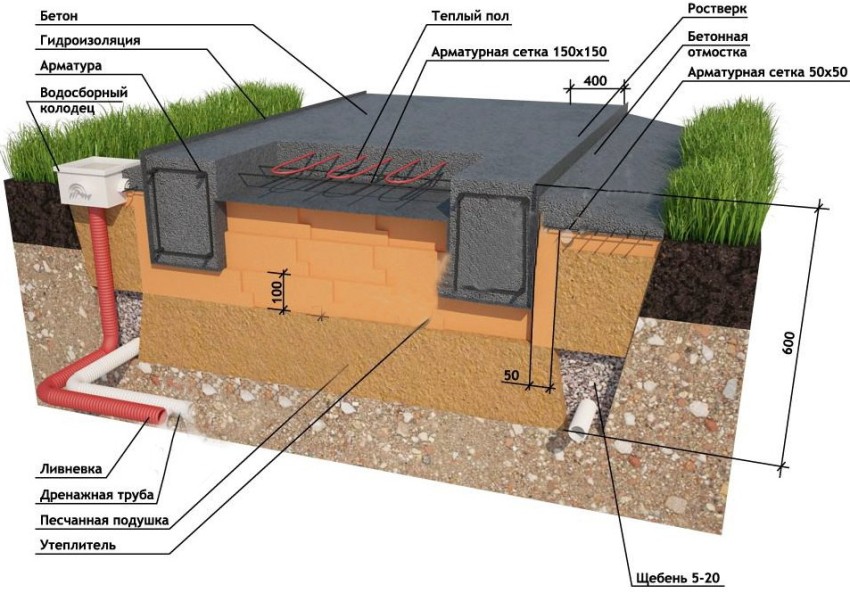

Финский фундамент — это отграниченное сооружение для будущего дома с утепленной стяжкой и отмосткой

УФФ представляет собой конструкцию основания дома, в которой по его периметру идет ленточный фундамент малозаглубленного типа – его реализуют в виде монолитной конструкции из армированного бетона либо сборным из блоков, опирающихся на бетонную пятку. Внутри имеется цельно залитая плоскость. Элементы разделены между собой слоем теплоизоляции и являются независимыми друг от друга. Под плитой обустраивают выравнивающую отсыпку, которая также изолирована от стяжки экструзионным пенополистиролом или аналогичного вида утеплителем.

Кроме всего прочего по технологии инженеров Финляндии предусмотрено обустраивать тепловой барьер вокруг здания, укладывая его под отмостку.

Преимущества и недостатки монолитного основания

Преимущества и недостатки монолитного основания

Монолитной плите можно придать любую форму, которая будет полностью повторять форму дома. И самое главное – это то, что такая конструкция основания здания обеспечивает полную герметичность, так как нет никаких конструктивных стыков, а сам бетон изготавливается с использованием водоотталкивающих присадок.

Кроме явных достоинств, в монолитной конструкции имеются и некоторые недостатки. К ним можно отнести большие затраты времени необходимые для её строительства. Для заливки самой плиты потребуется значительный объём бетона и привлечение спецтехники.

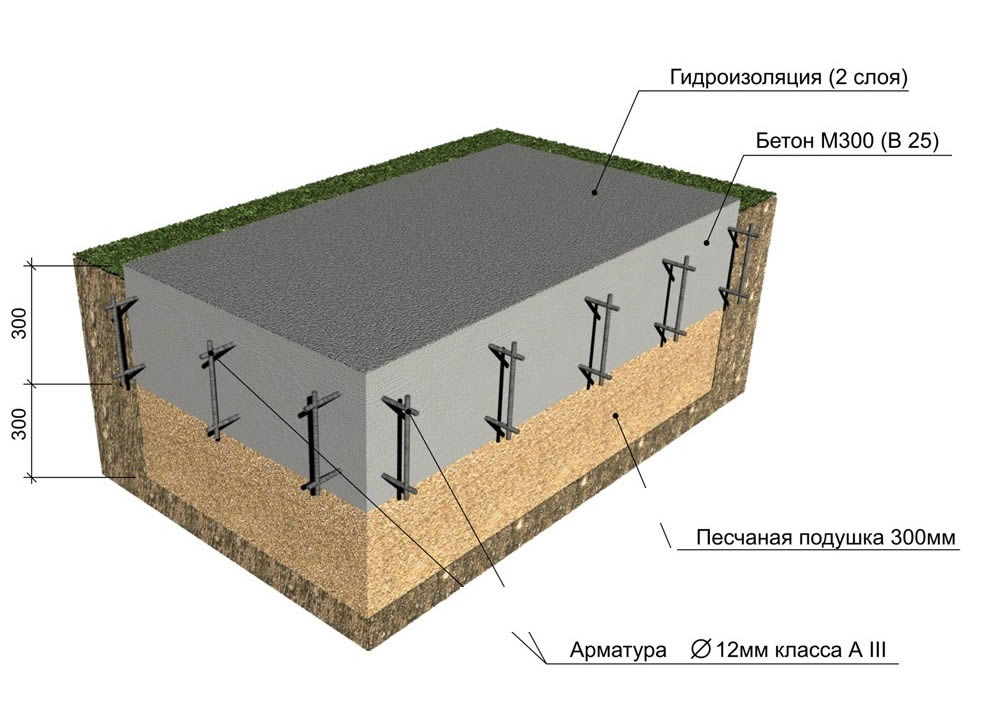

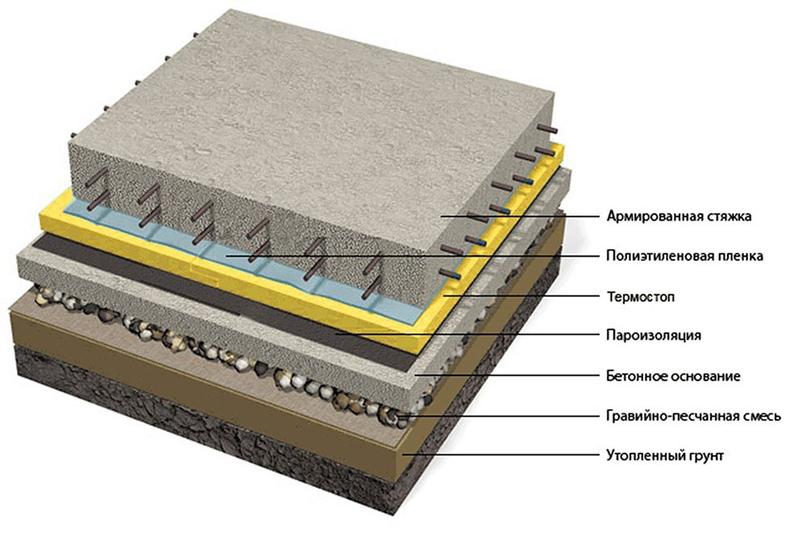

Что такое плитный фундамент?

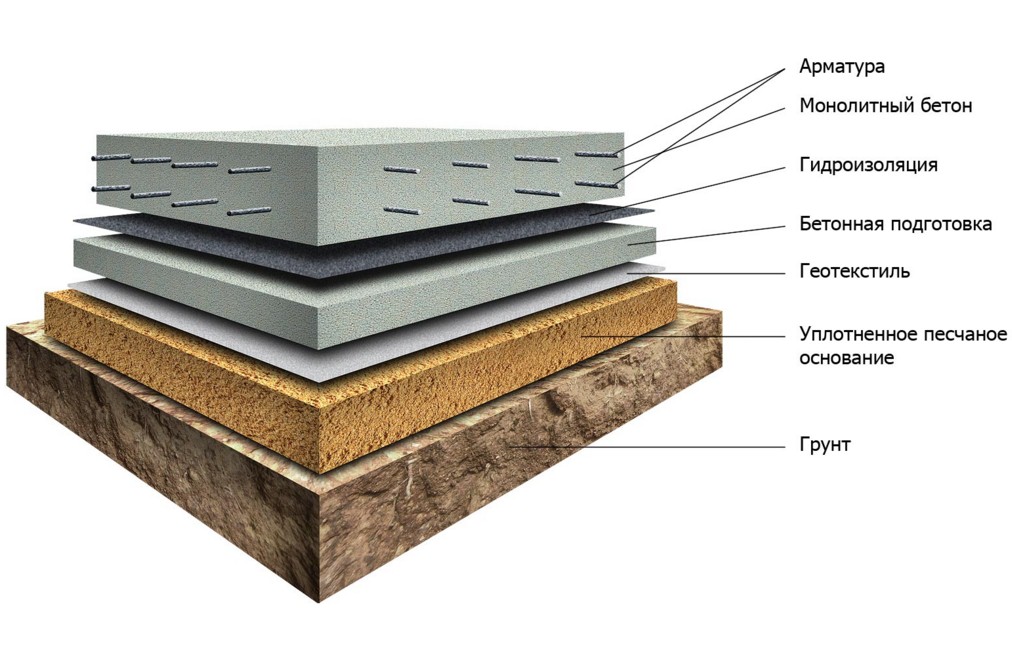

Фундамент монолитная плита, относится к плавающим незаглубленным фундаментам, также бывает мелкого заложения. Данный тип фундамента называется так из-за того, что железо-бетонное основание заливается под всю площадь дома, образуя большую железобетонную плиту.

Наличие песчано-гравийной подушки, является обязательным условием. Подушка перераспределяет нагрузку от дома на грунт и служит демпфером при морозном пучении. Не редко такой тип фундамента — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.

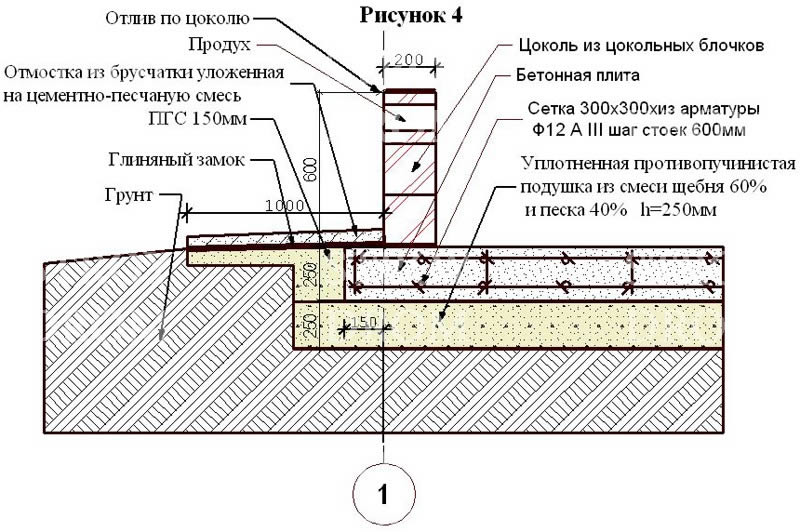

Классическая утепленная плита фундамента под дом

Фундамент монолитная плита по конструкции несложен и надежен, но для его изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже B30), ведь армируется и бетонируется вся площадь, занимаемая домом, да еще с запасом — для большей стабильности. Потому данный тип фундамента относится к дорогим. Фактически так оно и есть, но необходимо произвести расчеты. В некоторых случаях стоимость плитного фундамента бывает ниже, чем ленточного глубокого заложения — за счет меньшего объема земельных работ и меньшего количества бетона.

Глубина заложения монолитной плиты определяется в зависимости от массы дома и типа грунтов. При малом заглублении, на пучинистых грунтах, зимой дом вместе с основанием может подниматься и опускаться. При правильном расчете толщины плиты и армирования — на целостности здания это не скажется. Плита компенсирует все изменения за счет силы упругости. По весне, после того как грунт растает,  дом «садиться» на место.

Область применения и особенности расчета

Основное назначение – использование в качестве основания на слабых грунтах с предельным значением несущих способностей до 2.5 кг/см2. Сюда попадают пески – пылеватые и средней плотности, глины и суглинки пластичные, торфяные и увлажненные грунты. Причем именно уровень влажности грунта во многом определяет его несущие способности – при намокании он буквально «плывет», теряя свои прочностные свойства. Поэтому, дренажу, гидроизоляции и отмостке отведена важная роль при обустройстве этого вида основания.

Надежная гидроизоляция – важная составляющая любого фундамента Источник

В качестве одного из достоинств часто приводят аргумент, что монолитную плиту можно сделать своими руками. Но если даже не рассматривать вопросы выбора типа бетона и параметров арматурного каркаса, остается такой важный этап, как расчет размеров плиты. И если с площадью есть определенная ясность (размер дома плюс с каждой стороны небольшой запас), то толщину плиты рассчитать непросто.

Рекомендованный диапазон толщины плиты фундамента для малоэтажного строительства лежит в пределах 10-40 см.

Но в этот диапазон входит и «легкая постройка» в виде гаража или летней кухни, и двухэтажный дом с мансардой. Если сделать плиту недостаточно «толстой» или выбрать не ту толщину армирующего прутка (или размер ячейки), то она не сможет выдержать совокупной нагрузки. Излишний запас прочности приводит к удорожанию и без того недешевого основания, а избыточный объем бетонирования утяжелит всю конструкцию, и уже грунт может не выдержать совокупную нагрузку.

Есть еще один вариант с диаметрально противоположной сферой применения – плиту обустраивают на скальных и крупнообломочных грунтах с очень высокими несущими свойствами. В этом случае она скорее выравнивает площадку под строительство, а не перераспределяет нагрузку от конструкции.

Еще одна особенность этого основания – прокладку трубопроводов надо сделать на этапе нулевого цикла Источник

Перечень этапов строительства плитного фундамента

1. Геодезические работы: анализ местности, разметка участка, привязка основания.

2. Выемка грунта механизированным способом.

3. Ручная доработка дна котлована, нивелирование отметок.

4. Армирование углубления геотекстильным полотном, не допускающим смешивания сыпучих стройматериалов с землей.

5. Устройство песчано-гравийной подушки, состоящей из нескольких слоев:

• основание из песка толщиной 200-300 мм, политое водой и утрамбованное виброплитой;
• укладка разделительной мембраны из геотекстиля;
• насыпка щебня фракцией 20-40 слоем в 100-200 мм с последующим уплотнением;
• настил технической пленки под бетон.

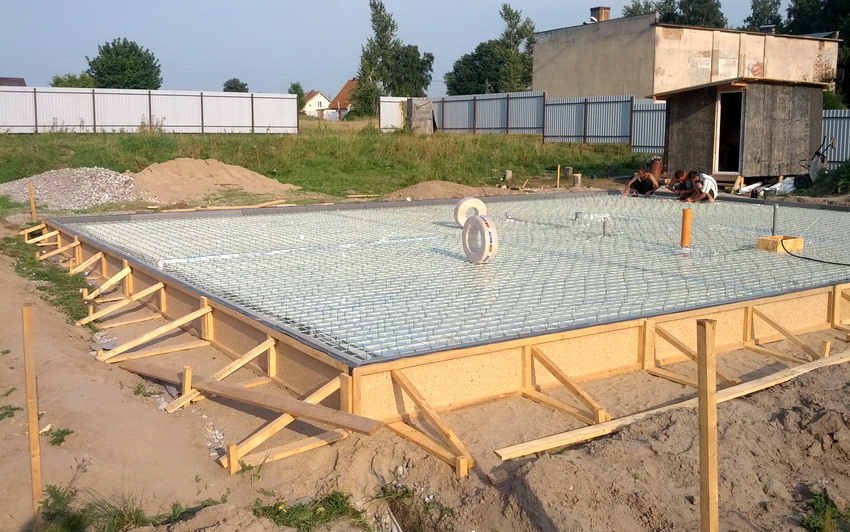

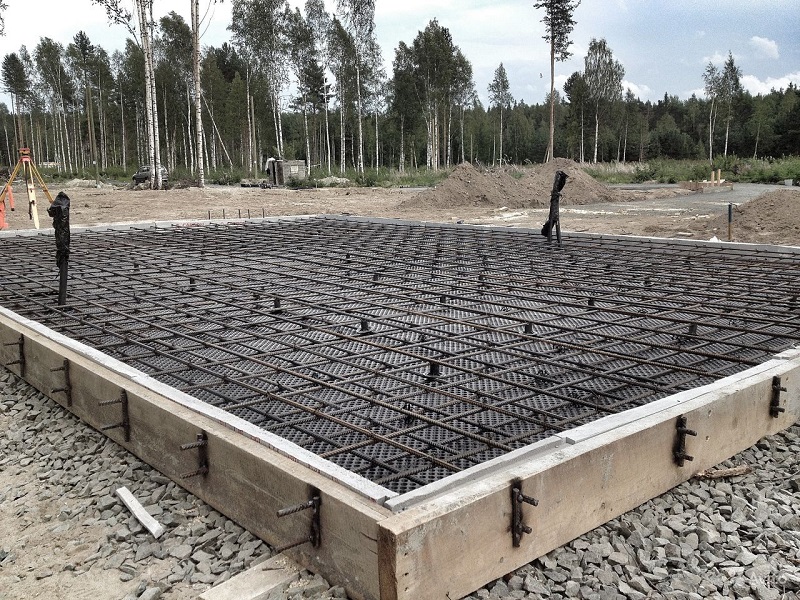

6. Монтаж опалубки из досок и бруса.

7. Двухслойное армирование основания рифленым стальным прутком d 12-16 мм – обвязка каркаса с ячейками 200х200 мм.

8. Установка гильзы для прокладки в дом инженерных систем.

9. Заливка жидкого бетона заводского изготовления марки М-400 или М-500 с применением глубинных вибраторов.

10. Разборка опалубки после полного отвердевания монолитной плиты.

11. Уборка территории.

По статистике каждая вторая компания закладывает в общие издержки полный объем затрат: цену за работу, стоимость строительных материалов, крепежных элементов, их доставку, разгрузку. Кроме того учитывается амортизация инструмента (ручного, бензинового, электрического) и расходы на спецтехнику. Если бетонные работы выпадают на зимний период, то смета дополнительно увеличивается за счет эксплуатации прогревочного трансформатора.

Как снизить стоимость плитного фундамента?

Цены строительства фундамента жилого дома можно существенно снизить, отказавшись от услуг подрядчиков и взяв на себя частичное или полное исполнение работы. В этом случае не придется оплачивать труд наемных бригад и аренду инструмента.

Удешевить рабочий процесс в 1,5-2 раза помогут следующие меры:

• выравнивание земельного участка и планирование основания своими руками;
• самостоятельная покупка и доставка арматуры, крепежа, досок для опалубки;
• заказ заводского бетона пониженной марки М200 или М300;
• приготовление растворной смеси в бытовом миксере непосредственно на площадке;
• ручное бетонирование;
• замена гравия песком при устройстве подушки под монолит.

Прежде чем, заключить договор на закладку фундаментной плиты, обратитесь в несколько компаний и сравните объемы предоставляемых услуг и расценки работ. Встречаются подрядчики, которые берут на себя транспортные расходы, не требуют оплачивать аренду инструментов или предлагают в подарок монтаж коммуникаций вместе с трубами (водопровод, канализация).

Когда использовать Финский фундамент?

Утепленный финский фундамент (УФФ) изначально предназначался для зданий каркасного и деревянного типов на всех видах грунта. Максимально допустимая нагрузка может составлять более 3 метров. Широкое основание ленточного фундамента увеличивает несущие свойства до 2-х раз. УФФ применяется, если:

• На территории высокий уровень грунтовых вод;
• Строительство осуществляется на глине, суглинке (лучистых грунтах);
• В месте строительства пласты грунта залегают неравномерно;
• Отсутствует подпол.

Утепленный финский фундамент не предусматривает наличие в здании цокольных и подвальных этажей. Используется для утепления полов.

Плюсы и минусы фундамента утепленная шведская плита (УШП).

Основные плюсы УШП очевидны. Ими являются:

• Возможность выполнения строительно-утеплительных работ собственными силами, что снижает себестоимость;
• Утеплителем обкладываются также и бока;
• Возможность осуществления установки инженерики в начале строительства, из-за чего нет нужды в техническом подполье с трубами для водоснабженческой и канализационной систем;
• Годится для участков с разнообразным грунтом;
• Герметичность основания;
• Ровная плиточная плоскость – готовое предварительное основание для напольного покрытия;
• Хорошая теплоизоляционная способность;
• Одновременная заливка мелкозаглубленного ленточного фундамента и половой плитки, что приводит к экономии времени в строительстве.

К основным минусам фундамента можно отнести:

• Высокие финансовые затраты;
• Отсутствие возможного подвального помещения;
• Низкая жесткость теплоизоляционного слоя, что может привести к усадке строения;
• Повреждение грызунами материала;
• Ограничение этажей при постройке.

Нужно заметить и такую деталь – все утверждения об огромных затратах преувеличены.

Используя шведскую плиту УШП, нет необходимости привлекать строительную технику. Все работы имеется возможность произвести собственноручно.

Так же есть возможность экономии денежных средств при монтаже чернового пола и техподполья. Уменьшатся капиталовложения на обогрев помещения в процессе эксплуатации жилья.

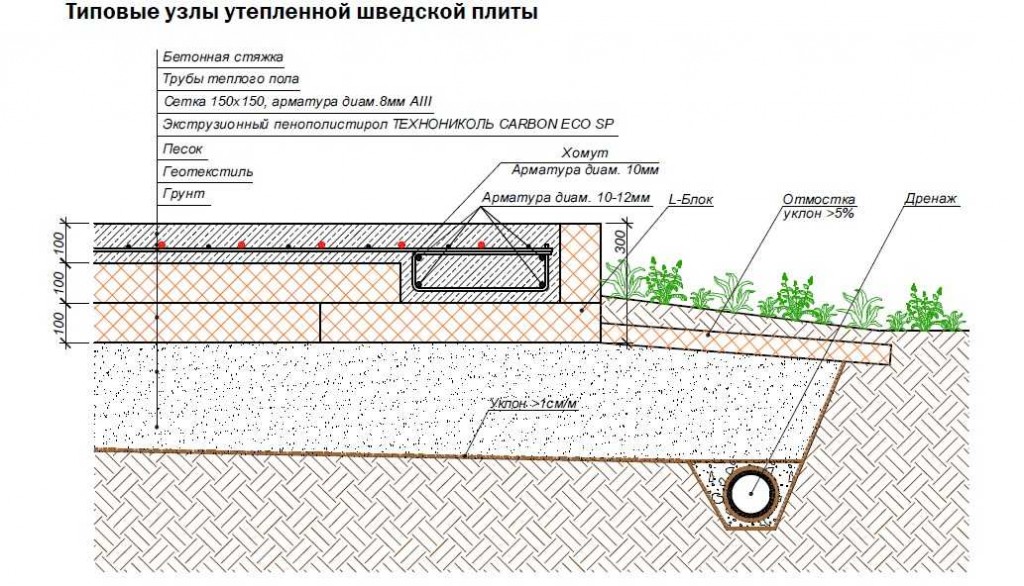

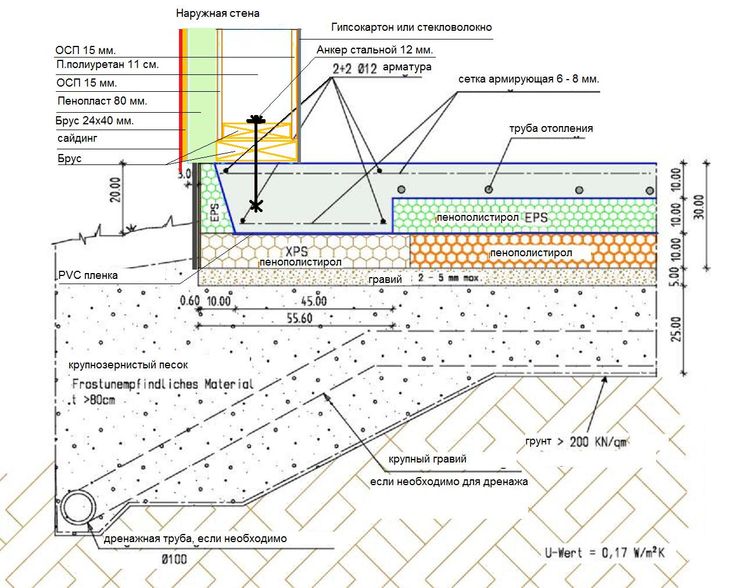

Рассмотрим устройство плитного шведского фундамента. Его костяк – обыкновенная целостная панель из железобетона.

Отличающиеся показатели результативности и стабильности в энергетическом плане обеспечиваются массой конструктивных характерных свойств.

Составляющие УШП:

• Подушка из гравийного материала или песчано-щебневых пород, выполняющая роль системы дренажа, а при сезонно-климатических колебаниях грунта, служащая в качестве устройства для их гашения;
• Геотекстильное полотно, которое препятствует загрязнению дренажа частицами земли;
• Гидроизоляционный слой;
• Теплоизоляционный слой, укладываемый как снизу, так и сбоку фундаментной основы здания, что создает препятствие для «ухода» тепловых потоков в грунт и впоследствии уменьшает затраты на электроэнергию;
• Дренажная и водоотводческая системы;
• Укрепляющий каркасный или поясной элемент. Жесткая пространственная конструкция, состоящая из утолщенных прутов из металла, упрочняет фундамент;
• Инженерика;

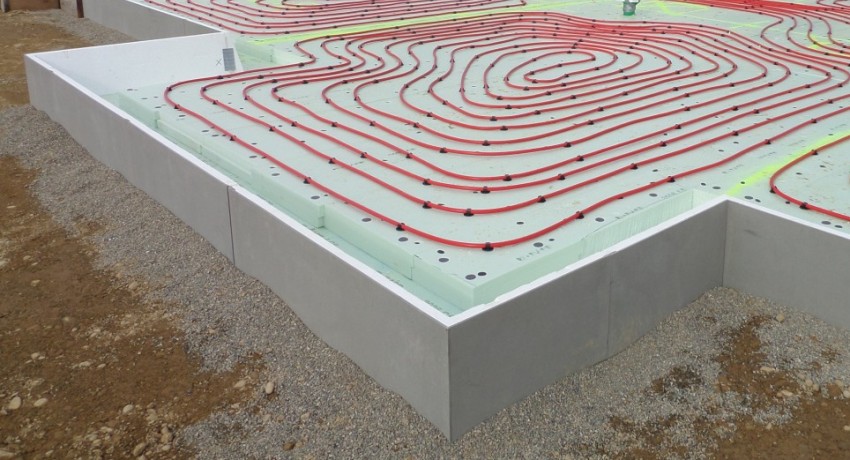

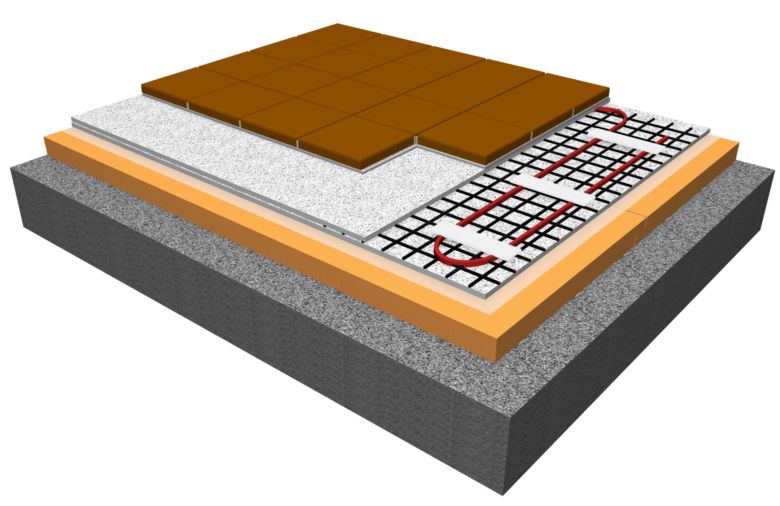

• Система полового обогрева шведского фундамента. Рекомендуется укладка водяного контура непосредственно при возведении фундаментной части здания, что позволит сократить финансовые средства на строительство, а также даст возможность равномерно прогревать основание пола;
• Несущая плита из бетона. Ее толщина зависит от особенностей почвы и тяжести здания. Для повышения прочности основания предусматривается выполнение конструкции с ребрами жесткости, размещаемыми под внешними стеновыми поверхностями. Такая элементарная конструкция не предусмотрена для многоквартирных зданий с множеством этажей, но в индивидуальных строительных целях она способна обеспечить надежность и долговечность. Утепленная шведская плита снизит расходы на отопительную систему на 15-20 процентов.

Кровля и перекрытия

Учитывая что в основном в Скандинавии используются домокомплекты заводского производства, то наиболее распространена стропильная система из ферм на зубчатых пластинах (МЗП) заводского производства. Это решение очень выгодно для коммерческого строительства. Точно просчитанные нагрузки, заводское качество продукта и что самое главное — простой и быстрый монтаж кровли.

Большие мансардные фермы могут быть составными, для удобства транспортировки

Фермы бывают самых разнообразных и причудливых форм.  Более того,  мансардные и полумансардные этажи так же чаще всего реализуются через фермы.  В этом случае ферма фактически представляет из себя единое целое из стропильной конструкции, стен мансарды и межэтажного перекрытия.

Установленные где 1.5 этажа — использованы мансардные фермы.

Монтируются такие огромные фермы уже при помощи крана и могут быть составными, если размеры ферм превышают стандартные «транспортные» размеры по габаритным ограничениям.

Небольшие же фермы, вполне можно смонтировать и без привлечения техники.

Монтаж фермы краном

Неоспоримое преимущество стропильных ферм в том, что для них, как правило, не требуется внутренних несущих стен.  Следовательно расширяются возможности по планировке.

Часто для реализации сложных кровель используются такие материалы как клееный брус или LVL брус (ЛВЛ брус).  Обычно когда стоит задача сделать какую то большепролетную безопорную конструкцию, рассчитанную на большую нагрузку

В кровельном «пироге» абсолютно всегда присутствует гидроизоляция, контр обрешетка и обрешетка.  То есть, независимо от того, одноэтажный ли дом с холодным чердаком или мансардный этаж, кровля всегда делается с вентиляционным зазором.

Что интересно — для создания вент зазора используется не толстый брусок 50х50 как у нас, а рейка, толщиной 25-30мм

Обратите внимание на толщину контр обрешетки

Касательно кровельных покрытий.  В отличии от Америки, где в 90% случаев делается мягкая черепица, в Скандинавии используются самые разнообразные типы кровельного покрытия — металлочерепица, фальцевая кровля, черепица всех мастей (натуральная, композитная и т.п.),  мягкая черепица…

Единственное, что я не видел ни разу на скандинавских домах — это ондулина и ему подобных материалов.

Фальцевая кровля — очень популярный вариант

Межэтажные перекрытия так же выполняются по разному, в зависимости от задачи. Могут быть использованы  деревянные клееные двутавровые балки, клееный и ЛВЛ брус, фермы или простая доска

Плюсы и минусы

Шведская фундаментная плита отличается от других популярных фундаментов своими конструктивными и функциональными особенностями. Преимущества следующие:

1. Экономия денег. УШП не требует обустройства глубокого котлована, поэтому можно обойтись без аренды тяжелой техники.
2. Долговечность. За счет расположения утеплителя происходит постоянная поддержка оптимальной температуры, что увеличивает срок службы всего основания.
3. Продуманная конструкция. Позволяет монтировать главные инженерные коммуникации еще до начала строительства. Работы ускоряются, исключается обустройство технического подполья с водопроводными и канализационными трубами.
4. Пригодность для установки на любых типах почв. Плита располагается на поверхности земли, поэтому она не подвергается воздействию грунтовых вод. При этом возрастает несущая особенность основания.
5. Герметичность, отсутствие мостиков холода. Исключено появление сырости, плесени, грибка на площади фундамента.
6. Сокращение временных и финансовых затрат на отделочных работах. Благодаря идеально ровной поверхности, плита считается хорошим готовым черновым основанием для укладки напольных покрытий.
7. Хорошие теплоизоляционные свойства. Уменьшаются расходы на отоплении и повышается уровень комфорта в доме, даже при внедрении системы “теплый пол”.

Многие люди считают УШП не лучшим видом фундамента. В качестве аргументов они приводят следующие факторы:

• высокая цена материала;
• невозможность создания подвалов;
• недостаточная жесткость теплоизолирующего слоя, провоцирующая последующую усадку сооружения;
• высокий риск порчи пенополистирола грызунами;
• неизвестен срок службы утеплителя;
• сложность формирования конструкции на покатых участках;
• ограничения к этажности возводимых построек.

Отличия утепленной монолитной шведской плиты и ее строительство

Шведская утепленная плита отличается от других конструкций энергосберегающим эффектом. В процессе ее возведения обустраивается несъемная опалубка на базе экструдированного пенополистирола. Это снижает утечки тепла в почву и дает жильцам доступ к вмонтированной системе теплого пола.

Поскольку все коммуникации залиты в бетоне, важно заранее грамотно рассчитать их габариты и размещение. К качеству изготовления инженерных систем предъявляются особые требования, поскольку любые ошибки недопустимы. Соорудить УШП можно своими руками, но работы по проектированию лучше доверить специалистам.

Готовый проект обойдется по цене 1% от общей стоимости. Если заранее разобраться, как залить плиту в Москве, определить размеры фундаментных конструкций и позаботиться о хорошей плитке для отделки, это поможет создать качественное основание с большим сроком службы.

Бюджетный фундамент

Закладка фундамента ленточного типа применяется с использованием бетонных растворов как в чистом виде, так и с примесями, например, со шлаком. В процессе изготовления столбчатого фундамента участвуют красный цельный кирпич или бетонный раствор с бутовым камнем. Такую смесь изготовить достаточно просто и самому, при этом раствор получается крепким и прочным. Для изготовления плитного раствора все составляющие доступны по цене и не требуют особых денежных вложений. Это огромный плюс, который помогает сэкономить при строительстве здания.

Передовые финские технологии позволят качественно и в срок возвести фундамент, а также и само здание. Единственным недостатком при использовании УФФ можно считать наличие определенных трудовых и временных затрат и огромный комплекс работ. У финнов пользуются большой популярностью щитовые постройки и дома из панелей СИП, используемых часто с применением сборной ленты без армирования. Такой вариант имеет свои плюсы, поскольку позволяет значительно снизить затраты на опалубочные и бетонные работы.

Для нашей страны идеально подойдет монолитная конструкция, на которую будут опираться плиты из пено- и газобетона, а также кирпичные стены. Возможно небольшое промерзание МЗЛФ. Это объясняется отсутствием связи теплоизоляции с утеплителем отмостки. При обратной засыпке щебнем с использованием дренажа это не критично.

Финские плиты могут быть использованы повсеместно на любом типе грунта без существенных ограничений. В начале строительства застройщик получает только черновой пол по уплотненному грунту.

Конструктивные особенности

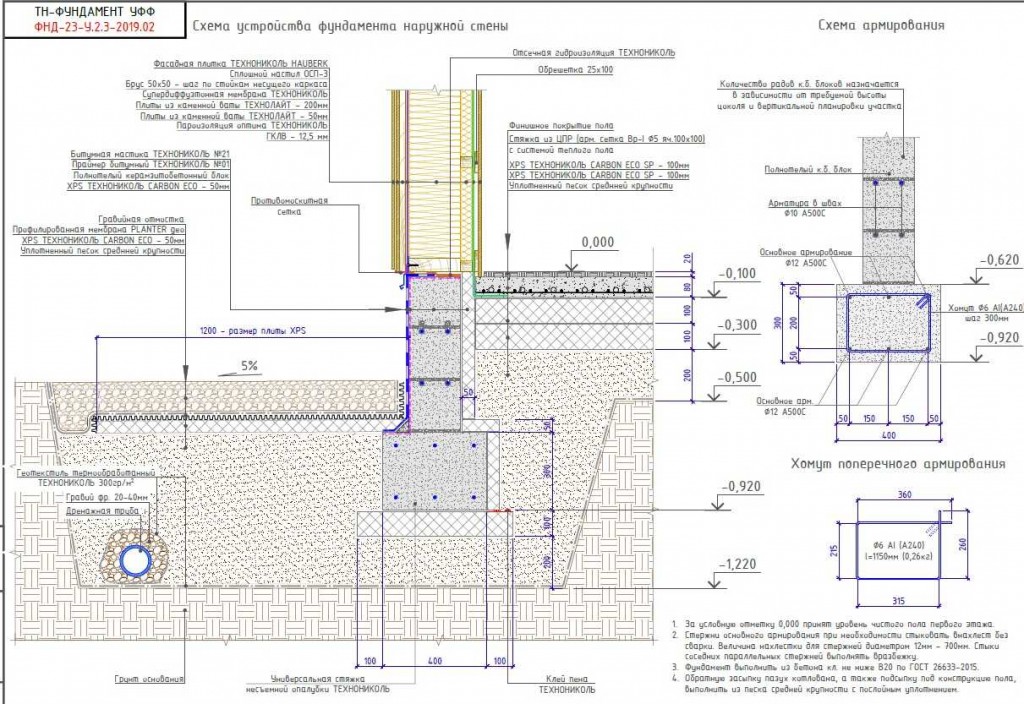

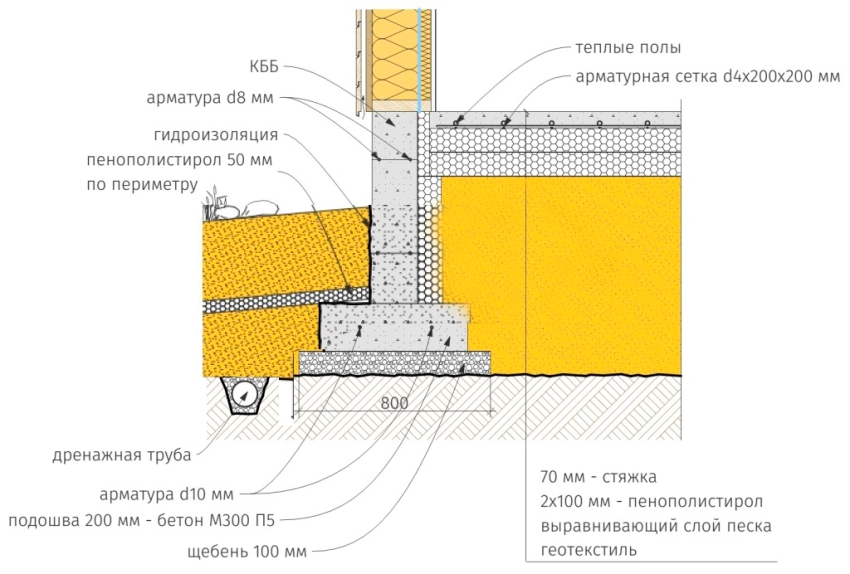

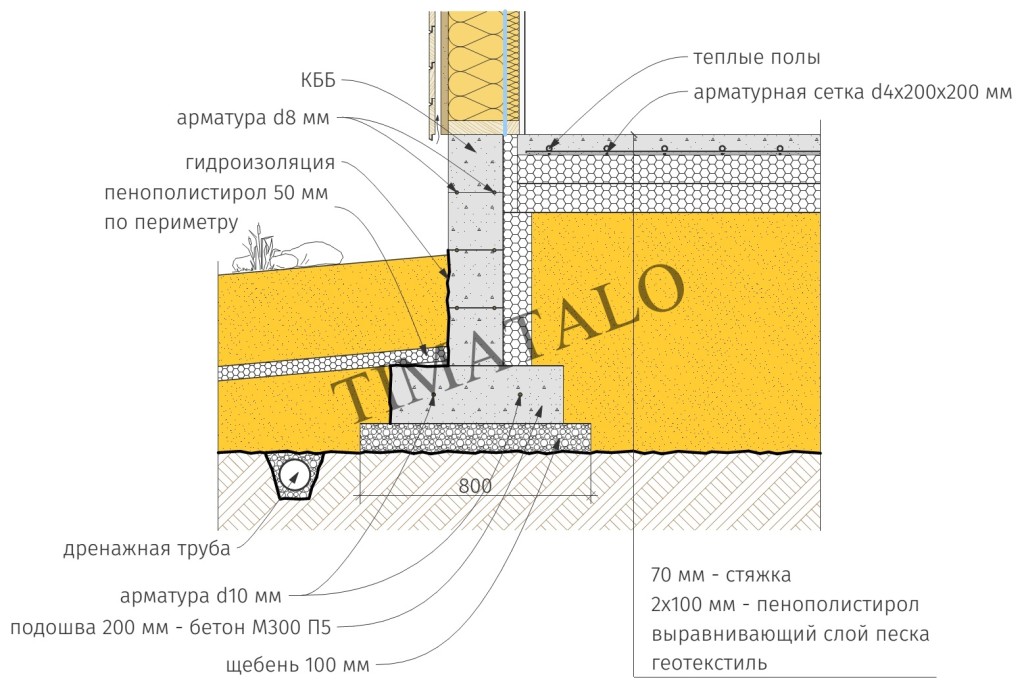

Строительная технология фундамента, известного под абревиатурой УФФ, предусматривает следующие особенности:

• наличие малозаглубленной фундаментной ленты, уложенной из блочного материала по опорной бетонной подошве, ширина которой начинается от 60 см, а толщина – от 20;
• стяжку с армирующим слоем толщиной от восьми сантиметров, залитую по пятнадцатисантиметровым пенополистирольным плитам;
• разделение фундаментной ленты и пола пятисантиметровым пенополистиролом, слой которого поднимается от подошвы до края цокольной части;
• утеплительный слой под отмосткой, для чего используется ППС толщиной 12 см по периметру здания.

Толщина утеплительных слове зависит от климатических условий местности, в которой ведется строительство. Иногда пенополистирольный материал заменяют обычным пенопластом.

До начала бетонирования в конструкцию закладывают трубы из полиэтилена, чтобы устроить систему «теплый пол».

Основное отличие технологии строительства утепленного финского фундамента заключается в утеплении пола, не связанного с фундаментной лентой. Это придает конструкции дополнительную устойчивость при возведении ее по слабым и пучинистым почвам. Помимо этого, эффективное утепление всего периметра дома усиливает защиту основания от негативного воздействия низких температурных режимов.

Еще одна немаловажная особенность варианта финского фундамента – высота цокольной части, требующая покупки и перевозки дополнительных стройматериалов. Размер цоколя определяется с учетом структуры почвы и толщины дернового слоя, убираемого при ведении строительных работ.

Утепленный финский фундамент своими руками

Данная технология возведения плитного фундамента еще достаточно нова для России, как и уже известная всем утепленная шведская плита. Именно поэтому, необходимо тщательно рассмотреть технологию монтажа УФП (финской плиты) шаг за шагом, изучить, как сделать утепленную финскую плиту своими руками. Мы расскажем про все плюсы и минусы этой технологии для малоэтажного строительства и покажем видео инструкцию по самостоятельному устройству фундамента УФФ.

Современные технологии возведения финских каркасных домов предусматривают легкость возводимого здания. Деревянные дома возводят чаще всего на ленточном фундаменте. Лишь в редких случаях, на сложных грунтах, необходим надежный столбчатый фундамент или винтовой. Рассмотрим далее недостатки и достоинства утепленной финской плиты.

Утепленная финская плита шаг за шагом

Принцип технологии заключается в сооружении опалубки для фундаментной плиты из пенополистирольного утеплителя с высокой прочностью. Основание УФФ (утепленного финского фундамента) – это несъемная опалубка, размещенная на песчаной подушке. По периметру утепленной финской плиты выкладывается каркас из арматуры, через которую укладываются коммуникации, а затем арматура заливается бетоном.

Утепленный финский фундамент своими руками

Достоинства и недостатки утепленного финского фундамента

Достоинства УФФ:

1. Экономичность – вместо экструзии можно использовать ПСБ-С, который дешевле;
2. Ленточную часть фундамента можно выложить из кирпича или блоков, как цоколь;
3. Возможность ремонта коммуникаций под стяжкой, при необходимости.

Недостатки УФФ:

1. Земляные работы – необходимо вырыть траншею;
2. Обратная отсыпка дома, необходимость в уплотнении каждых 10 см слоя отсыпки;
3. Необходимость в покупке нерудного материала для отсыпки фундамента дома.

Как сделать утепленный финский фундамент своими руками

1. Подготовка котлована и траншеи для МЗЛФ

При проектировании необходимо учесть проложенные коммуникации на участке расстояние до проезжей части и т.д. После этого необходимо сделать разметку будущей плиты. Заливка бетона на плодородный слой не допускается, поскольку разложившаяся органика даст усадку за 2 – 3 года. Поэтому грунт с площадки вывозится, а котлован выравнивается и отсыпается песком на заранее уложенный геотекстиль.

Технология утепленного финского фундамента шаг за шагом

2. Заливка МЗЛФ (мелкозагубленного фундамента)

Перед заливкой мелкозагубленный ленточный фундамент (МЗЛФ) отсыпается щебенкой на уложенный геотекстиль. Далее производится армирование стержнями диаметром 8 – 14 мм. Далее изготавливается опалубка, в которую застилается гидроизоляционный материал. Ленту заливают бетоном высотой 20 – 30 см, распалубка фундамента выполняется после набора бетоном прочности не менее 50%.

3. Отсыпка внутренней части фундамента

Внутренняя поверхность ленточного фундамента оклеивается пенополистиролом ПСБ-С, наружная сторона МЗЛФ не имеет утепления. После этого производится засыпка песком с послойным уплотнением через каждые 10-20 см. Для засыпки используют песок, ПГС, ОПГС или щебень фракции 5/20. На отсыпку укладывается плитный утеплитель ПСБ-С или экструдированный пенополистирол URSA XPS, арматурная сетка и заливается стяжка.

4. Заливка плиты финского фундамента

Про заливку бетонной стяжки мы рассказывать не будем. Скажем лишь, что опалубка для плиты не нужна, так как ею является ленточный фундамент по периметру здания. Имеет смысл добавлять в бетон пенетрирующие добавки для надежной гидроизоляции конструкции. Также с помощью битумной мастики и оклеечной гидроизоляции производится гидроизоляция фундамента своими руками по внешнему периметру.

У специалистов есть мнение, что вместо пенополистирола для фундамента лучше использовать экструзию с большой плотностью.

Сделать утепленный финский фундамент (УФФ) можно без ограничений практически на любых грунтах. При этом застройщик получит готовый черновой бетонный пол. Недостатком технологии является возможное промерзание МЗЛФ, так как отсутствует наружное утепление ленточного фундамента и отмостки. Но это не критично, так как этот минус финской технологии можно легко исправить самостоятельно.

Усилительные ребра жёсткости монолитного плитного фундамента

Ребра жёсткости над поверхностью

Выглядит такая плита в виде плоского основания на котором в местах расположения несущих стен возведены возвышения в виде ребер жёсткости. Благодаря данной конструкционной особенности становиться возможным предусмотреть подвальное помещение и даже цокольный этаж. Технологический процесс укладки подобного фундамента имеет отличие в глубине погружения – она глубже обычной плиты. Кроме этого проектом рассчитывается необходимая высота рёбер жёсткости, на которые в последствии и будут устанавливаться стены.

Ребра жёсткости вниз

Для повышения устойчивости и несущей возможности рассматриваемого плитного фундамента процесс укладки такого основания включает в себя изготовление монолитной плиты с опущенными вниз ребрами жёсткости.

Имеется две разновидности плитного основания с усиливающими ребрами располагающимися вниз:

– Подготавливая фундамент – по периметру котлована и местах расположения несущих стен вырывается траншея, которая заполняется арматурным каркасом таким образом, что бы он был единым целым с армирующей конструкцией плиты. После этого как зальётся бетон они превратятся в ребра жёсткости – подобие ленточного основания.

– В стандартный котлован, в котором уже имеется подушка и слой гидроизолятора, выкладывается плитный утеплитель, а между ним, объединённый с плитным – арматурный каркас. Промежутки между ним заполняются бетонным раствором в процессе заливки плиты и они то впоследствии, после затвердения бетона, станут ребрами жёсткости.

Данный вариант, являющийся по сути симбиозом ленточно-плитного основания представляет интерес с экономической точки зрения. Во-первых, осуществляется утепление пола, которое со временем позволит снизить энерго затраты. А во-вторых, позволяет уменьшить толщину плиты, в следствии её усиления ребрами и соответственно сократить количество бетонной смеси для того, чтобы залить монолитный фундамент.

Сборный фундамент

Иногда вместо сплошной плиты используют промышленные железобетонные плиты укладываемые в притык друг к другу. Но всё равно, сверху необходимо сделать бетонную стяжку. Данный подвид плитного основания обладает меньшей устойчивостью и надежностью чем монолитный фундамент. Поэтому его можно укладывать на грунтовой поверхности не склонной к пучению и под возведение построек небольшого веса. Возможная экономия от возведения сборного основания не существенная, так как требуется привлечение для укладки подъемной техники.

Что такое УШП (утепленная шведская плита) и почему это надежный фундамент? — Строй Дом UA

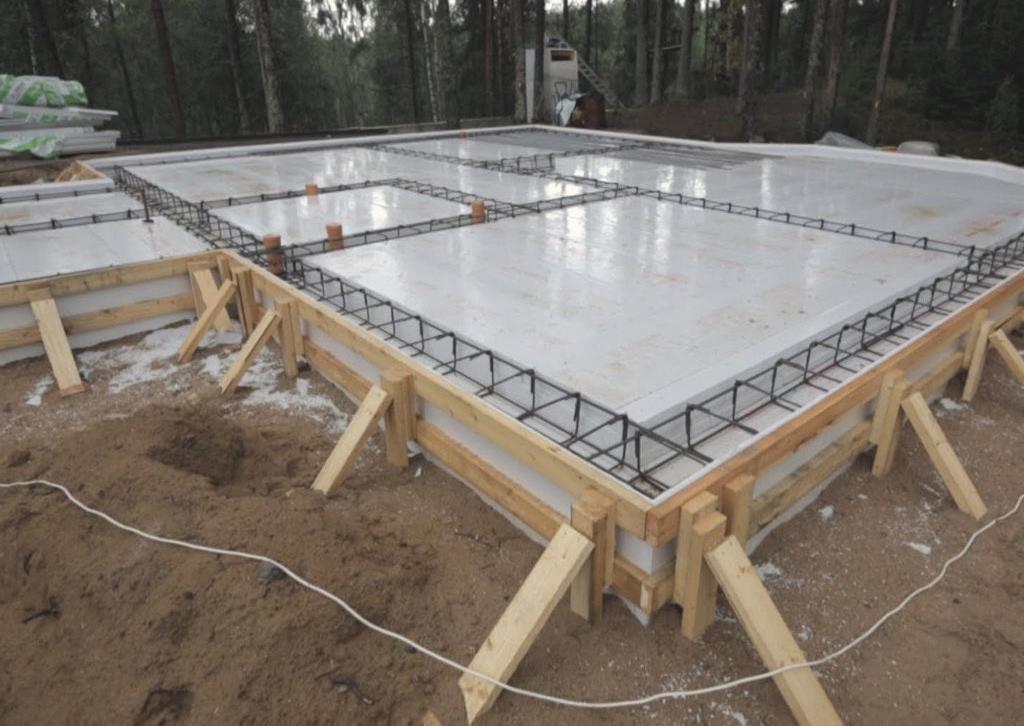

Далее выставляем надежную опалубку, которая позволит плите «подняться» над землей. (Устройство цоколя не менее 400 мм. Является обязательным для деревянного дома.)

После того, как буден засыпан слой дренажного щебня и песка, последующим механическим уплотнением, ложится слой гидроизоляции. Он позволит полностью исключить проникновение влаги к бетонному укладывается слой пенополистирола ПСБ С 25 толщиной 200 мм. Именно этот «пирог» позволяет полностью исключить «утечку» тепла из бетона в землю. И уже сверху укладывается высококачественный бетон 150 мм. Грамотное армирование фундамента и плиты позволяет этой конструкции быть жестким и надежным основанием каркасного дома из сип панелей. Мелкозаглубленный фундамент содержит четыре горизонтальные нитки армирования, бетонная плита имеет двойной металлокаркас с ячейкой 150 х 150 мм.

Сам сип панельный канадский дом имеет небольшую массу.(Больше информации о канадской технологии сип панельного строительства Вы можете узнать из рубрики: «О технологии энергосберегающего строительства») К примеру 1 сип панели весит до 20 кг, а масса кирпичной стены равно 960 кг. Поэтому УШП, разработанная нашими инженерами, не только соответствует параметрам канадского дома, но и имеет значительный запас прочности. Нельзя сказать, что при устройстве УШП Вы получите не только надежный и долговечный фундамент дома, но и утепленный черновой пол 1 этажа.

Так же при устройстве УШП все подземные коммуникации, а именно канализация, гильзы под ввод электричества, воды и других кабелей, закладываются на этапе заливки плиты бетоном. Чтобы более наглядно понять устройство УШП, разработанной инженерами «Строй Дом UA», представляем Вам чертеж плиты.

Нельзя не отметить некоторые «недостатки» этой технологии.

С уважением, команда «Строй дом UA»

Потенциальные проблемы, возможности их предотвращения

Проведя анализ отзывов от пользователей, экспертов-застройщиков, можно указать на несколько затруднений при выборе УШП:

• Стоимость, часто превышающая цену ленточного фундамента. Решение — выбор честного подрядчика, самостоятельная организация работ.

Реальная стоимость 1 кв. метра УШП (с доставкой, установкой) легко просчитывается — не более 3 тысяч (по состоянию цен на начало октября 2019 года). Подрядчики берут 7-12 тысяч, грабят доверчивых домохозяев.

Материалы по установке УШП, типовые схемы есть в открытом доступе.

• Невозможность ввода новых коммуникаций, ремонта существующих — проблема домов, которые возводили нечестные, неопытные застройщики. Решение: коммуникации прокладываются в заранее размещенных гильзах, несколько гильз устанавливаются пустыми, про запас.

Материал гильз — пластиковая труба, диаметром на 30-40% больше трубы, кабеля коммуникации, толщина стенки гильзы — 3-4 мм.

• Риск повреждения теплого пола не больше, чем в доме с ленточным фундаментом, где установлена аналогичная система отопления. Нужно иметь точные планы расположения в толще пола труб, руководствоваться ими при строительно-ремонтных работах (установке сантехники, дверных косяков, встроенной мебели).
• Необходимость постоянного отопления в холодные сезоны — в отличие от традиционных фундаментов, которые не страдают при вымораживании дома, УШП требуется постоянный подогрев (иначе начнется проседание участков плиты). Но обходится на 20-30% дешевле (система теплого пола, эффективная теплоизоляция фундамента, отсутствие «холодного плинтуса», термошвов), настолько ли часто требуется полностью оставлять жилой дом. Решение — применять очень экономные высокоавтоматизированные отопительные системы (например, пиролизные котлы на пеллетах, солнечные коллекторы), не использовать для часто оставляемых надолго строений (вроде дач).
• Низкие вертикальные значения прочности. На фундаменте из УШП можно возвести одноэтажный дом из керамического кирпича, 2-3 этажа каркасного, из пенобетонных блоков. Проблемы с прочностью возникнут, если превысить значения.

Выборка котлована, установка опалубки, начало заливки бетона

Полезные советы мастерам

Фахверковый фасад (чертеж)

Вот еще несколько рекомендаций для индивидуальных застройщиков:

• Отделка под Fachwerk используется только на малоэтажных постройках.
• Ширина элементов, имитирующих силовой каркас дома, должна быть не уже 150 мм.
• Минимальное расстояние между стойками равняется 60 см (2 футам).
• Стойки каркаса фахверковых зданий могут устанавливаться заподлицо с фасадом или выступать из стены. По такому же принципу крепятся и декоративные фальшбалки.
• Визуальное разделение первого и второго этажей подчеркивается двумя-тремя рядами горизонтальных балок.
• Оконные рамы должны иметь мелкий переплет.
• Двери для фасада под фахверк используются глухие, массивные, без остекления.
• Излишнее или недостаточное количество темных балок, набитых на светлую стену, внесут дисбаланс в общую картину стиля.
• Водосточные трубы и другие технические элементы здания следует привести в соответствие с дизайном фасада.
• Фундамент дома обкладывают природным камнем.
• Для стиля фахверк характерно использование декоративных деталей: фигурные орнаменты на оголовках балок, резьба на угловых стойках.

Оштукатуренную поверхность можно украсить гербами и растительными рисунками. В традициях фахверка — обвести детали каркаса по штукатурке жирной черной линией, чтобы балки казались надежней и массивней. Если для заполнения промежутков используется кирпич, его выкладывают в виде повторяющихся геометрических узоров.

В заключение. Дом с отделкой фасада под фахверк выглядит оригинально и презентабельно

Такой коттедж однозначно привлекает внимание инвесторов. Его легко продать, вложив, по существу, не так уж много средств в облагораживание фасада

Архитектура фахверка выделяет здание из общего ряда стандартных построек, подчеркивает художественный вкус и определенный статус своего владельца.

↑ Выбор теплоизоляционного материала

Перед началом работ требуется подобрать и купить качественный утеплитель для поддержания нормального уровня влажности в здании и утепления УШП.

На рынке стройматериалов сегодня можно найти много различных теплоизоляционных материалов, но чаще для утепления фундаментов используют экструдированный пенополистирол («Пеноплекс»). Ещё два популярных утеплителя для этого использовать нельзя по таким причинам:

• минеральная вата – материал впитывает воду, поэтому нею нельзя утеплять основание здания. Она в результате намокания перестаёт выполнять свои функции;
• пенопласт – материал слабый по прочности, а на фундамент здания постоянно воздействуют большие нагрузки.

Достоинства экструдированного пенополистирола:

• большой срок службы;
• не боится влаги, поэтому не гниёт и на нём не появляется плесень и грибок;
• некоторые разновидности этого материала являются слабогорючими, правда этот фактор в возведении фундамента неактуален;
• безопасен для человека: из него не выделяются опасные для здоровья людей вещества;
• прочный: материал способен длительно выдерживать вес людей, мебели и различного оборудования.

Главное – это не допускать воздействия на этот утеплитель активных химических составов, таких как растворители. Они разлагают пенополистирол в результате контакта.
