Устройство стропильной системы крыши

Простые и сложные виды вальмовых кровель

Самая простая вальмовая крыша – это четырехскатная система, где фронтальные склоны имеют форму трапеций, а торцевые выполнены в виде треугольников. Скаты-треугольники носят названия «вальмы», они берут свое начало у торцевого карниза и простираются до краев конька. В ходе сооружения такой конструкции используют систему наслонных и накосных стропил – приемы позаимствованы из схем, по которым возводят двухскатные и четырехскатные кровли.

Конструкция полувальмовой крыши образуется из двух элементов обычной двухскатки и двух вальм. Карнизы последних, как правило, располагаются намного выше фронтальных. Отличительной особенностью данного типа сооружения является отсутствие острых выступов. Такие крыши получили распространение в регионах с сильными ветрами. Если дом строится в местности, для которой характерны обильные снегопады, то скаты полувальмовой конструкции делают более крутыми. Пологие склоны крыш – оптимальный вариант для менее снежных регионов.

Четырехскатная система — пример самой простой вальмовой крыши Рекомендуем

• Четырехскатная крыша – технология устройства и монтаж стропильной системы
• Мауэрлат – как сделать основание для стропил?
• Крыша дома – особенности устройства разных систем

Вальмовая кровля может походить на шатер или пирамиду, в таком случае ее называют шатровой или, соответственно, пирамидальной. Сооружают подобные конструкции крыш на домах, несущие стены которых формируют квадрат или правильный прямоугольник. Все стороны шатровой крыши имеют форму треугольников, верхушки которых сопрягаются в одной точке.

Самая сложная вальмовая конструкция имеет ломаную форму. Состоит такая роскошная крыша из разных по размеру и форме скатов, при этом каждый из них имеет излом. Простым примером ломаной кровли выступает двухскатка, у которой фронтальные стороны имеют в верхней части излом. Такой подход позволяет значительно увеличить чердачное пространство, в котором обычно обустраивают мансарду.

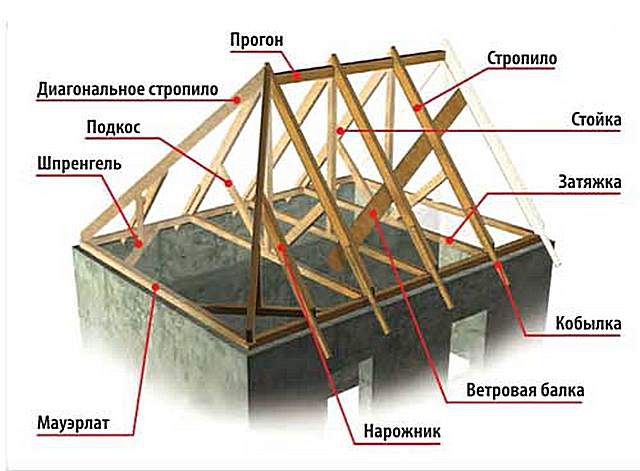

Из каких элементов состоит шатровая кровля

Существует стандартная технология производства с использованием определенного набора материала:

Стропильные балки. Доски, располагаемые в углах конструкции. Изготавливаются из натурального дерева. Как правило, берут твердые породы, несклонные к промерзанию и самостоятельному разрушению. Такие сорта дерева, как сосна или ель не подходят. Из-за мягкости, их может повести. Желательно пропитывать дерево с помощью специальных составов против паразитов и грибков. При повреждении стропильной доски вероятно разрушение всей конструкции.

Нарожники. Иначе называются стропильной ногой. Представляет собой придаток, предназначенный для поддержания участка ската между накосным стропилом и свесом. Используется в четырехскатной системе датских или вальмовых типов. Его задача в равномерном распределении нагрузки. Вместо направленного давления на конкретный участок стены, он позволяет его дополнительно сместить.

Коньковый узел. Элемент, образующий пик крыши. Является соединением двух стропильных ног.

Центральная стропила. Выступает центровым элементом, который обеспечивает соединение конькового узла. Как правило, используется плотная балка большого диаметра, способная выдержать обоюдное давление.

Подкос. Опорная часть стропильной ноги.

Мауэрлат. Представляет собой опору, которая соединяет крышу со стеной. Для легких крыш используется обычный брус из твердых пород дерева. Равномерная нагрузка позволяет создать высокое качество соединение. Если при изготовлении крыши используются толстые балки из тяжелых пород дерева, возможно установить металлический швеллер. Это позволит в значительной мере увеличить прочность соединения. С легкими крышами использование металлического профиля противопоказано, так как он только увеличить давление на фундамент.

Это стандартный набор инструментария, используемый в четырехсторонних системах. Шатровая крыша для беседки и дома может отличаться по набору.

Составные части крыши

Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

Несущий каркас крыши состоит из стропильной системы, которая включает элементы:

• Мауэрлат — опорная балка, расположенная по периметру дома в верхней части стен. Нагрузка от вышележащей конструкции, снега и ветра передается коробке через нее.

Крепление мауэрлата

Мауэрлат

• Стропильные ноги или стропила — наклонные элементы, которые монтируют с шагом 80-200 см и соединяют горизонтальными прогонами. Передают усилия от кровли на мауэрлат. По виду опирания их разделяют на наслонные или висячие.

Крепление стропильной ноги к мауэрлету.

• Конек — горизонтальный брус для крепления стропил, верхняя точка крыши.
• Стойки, подкосы, распорки, ригели — горизонтальные, вертикальные и диагональные элементы для придания жесткости каркасу.
• Лежень — горизонтальный брус для опирания стоек, уложенный на внутреннюю несущую стену.
• Обрешетка, настил — основание для слоев кровельного пирога, добавляет стропильной системе устойчивость.
• Кобылка — элемент, удлиняющий стропила. Применяют при недостаточной их длине для формирования свесов.
• Затяжка — потолочная балка, элемент перекрытия этажа или усиливающая стропильную систему горизонтальная связь.

По обрешетке монтируют слои гидро-, шумо- и пароизоляции, утеплитель, если чердак жилой, и кровельные материалы.

Стропильная система двускатной крыши в частном строительстве обычно изготавливается из дерева. Материал доступен, прост в обработке, позволяет возводить легкие пространственные конструкции, не перегружающие стены и фундамент.

Схемы стропильной системы двухскатной крыши.

Иногда для сооружения каркаса применяют металлический прокат — швеллеры, трубы, двутавры, уголки. Такой способ в индивидуальном строительстве используется значительно реже. Конструкции из стали дороже, сборка требует профессиональной квалификации и оборудования.

Сечения стандартных несущих элементов составляют:

• мауэрлат (лежень) — брус толщиной от 100, высотой от 150 мм, бревно диаметром 170-190 мм;
• стропила — брус 50х150, 100х150 мм, стесанные на один кант бревна, доски, уложенные на ребро;
• стойки — 100х100 мм;
• доски обрешетки — толщина 25 мм.

При больших пролетах домов и высоких нагрузках размеры сечений несущих элементов определяют расчетом на соответствующей подготовке антисептиками древесина устойчива к гниению. Специальные составы — антипирены — защищают материал от возгорания.

Помимо несущего каркаса и покрытия крыша содержит элементы:

• свесы — выступающие за пределы наружных стен продолжения скатов, оберегают ограждающие конструкции от стекающей воды;
• ендовы, разжелобки — элементы для обустройства стыков при пересечении плоскостей кровли, необходимый узел в кровлях, состоящих из нескольких двускатных форм.

С боков крышу ограничивают фронтоны — части стен треугольной формы. Чердак может выполнять функции мансарды и использоваться как жилое помещение для постоянного или временного проживания.

Виды систем

Стропильная система шатровой крыши по способу монтажа элементов может быть разделена на наслонную и висячую . В случае висячих частей, схема в монтаже может представлять определенные сложности, а длительная эксплуатация может быть связана с некоторыми хлопотами во время ремонта. Обычно, подобные системы монтируются на внешние стеновые проемы, т.к. в них нет внутренних аналоговых систем. Системы наслонного типа являются более выверенными, экономичными и конструктивными. Чаще всего такие системы используются в зданиях, обладающих конструкциями опорного типа (столбами) или сооружениях, которые имеют среднюю несущую стену.

Если в сооружении есть добавочные конструкции для опоры, то это дает возможность выполнить более длинный участок пролета, оснащая его конструкцией наслонного типа. Это будет актуально во время монтажа вальмовых крыш, которые имеют наклон ската до 35°.

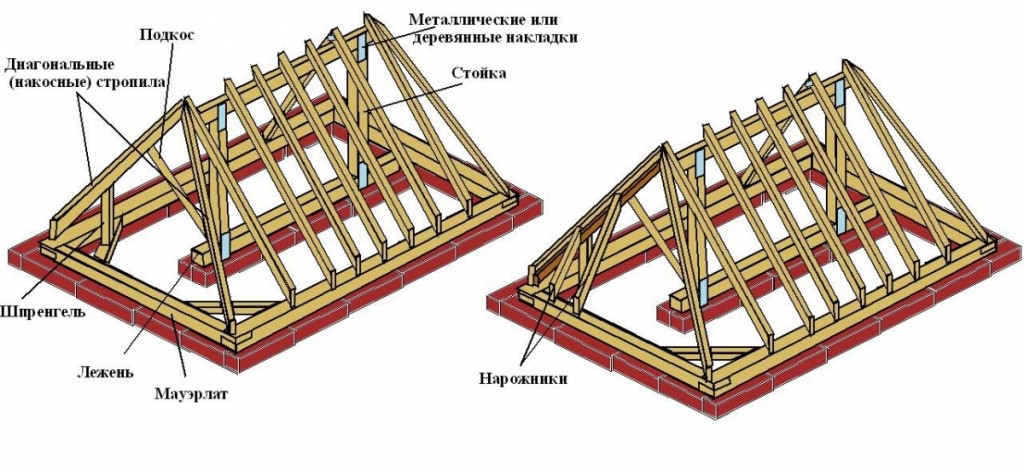

Конструкция включает в себя следующие элементы:

• Накосные элементы – монтируются по диагонали или по направлению углов проемов стен;
• Нарожники;
• Трапеции элементов ската;
• Ригели;
• Стойки и подкосы;
• Шпренгели;
• Прогоны и лежни.

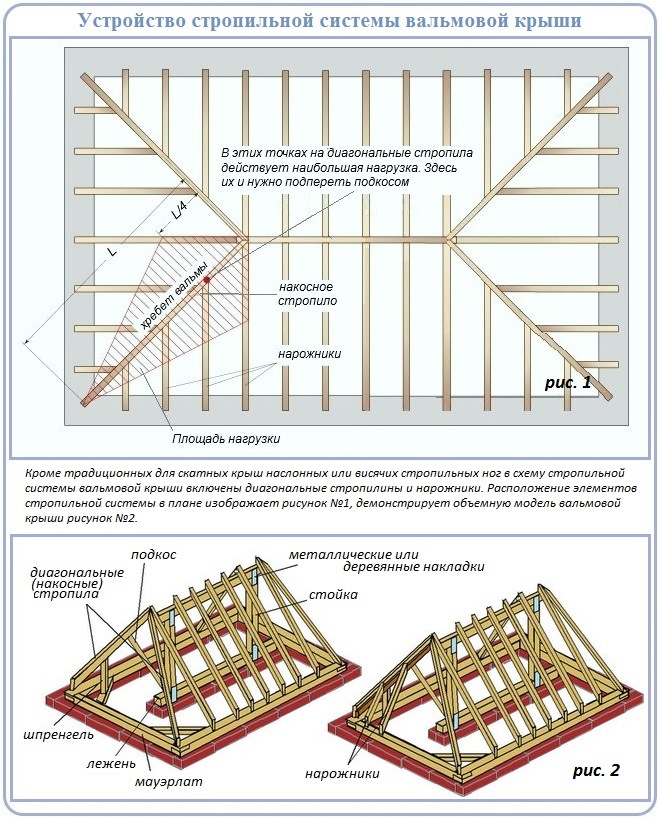

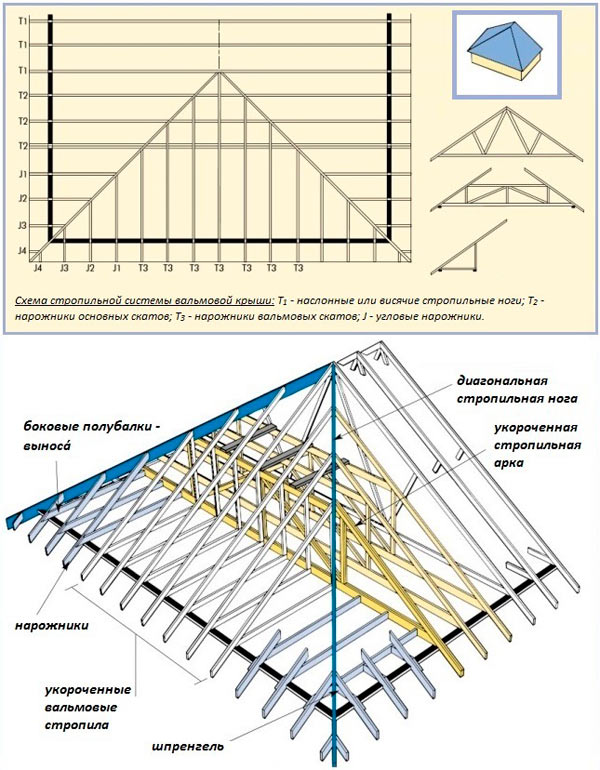

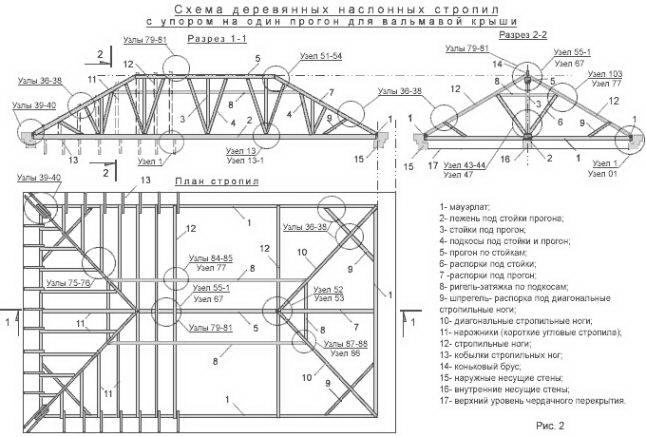

Можно посмотреть на схему стропильной системы вальмовой крыши, чтобы было более понятны места расположения элементов и как может выглядеть ее чертеж.

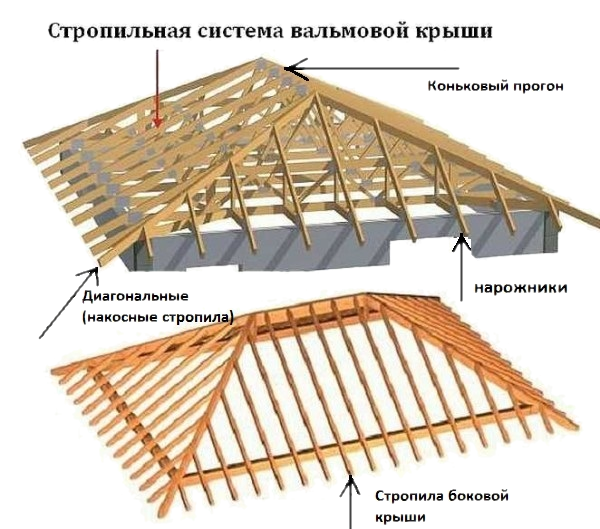

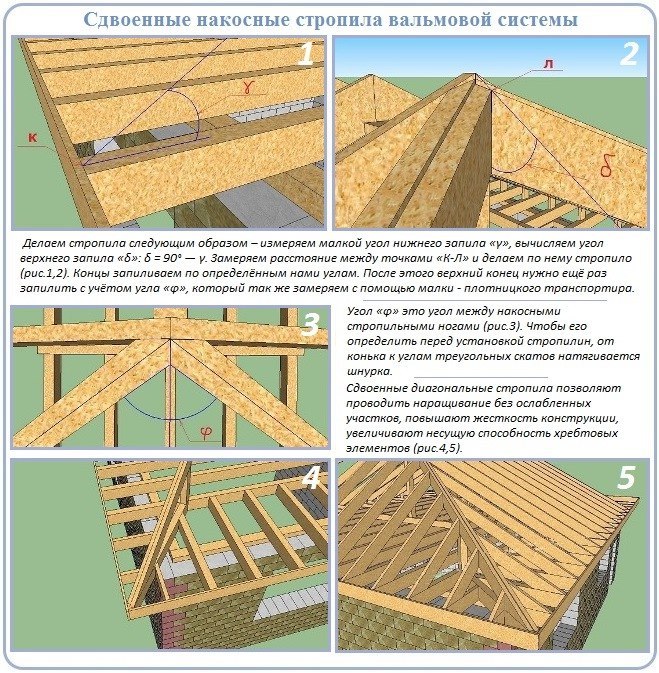

Накосные диагональные стропила у четырехскатных кровель закрепляются одной стороной на нижнюю опору всей конструкции или в балку, которая продолжает ее. Другая сторона накосных стропил закрепляются на другую пару стропил. Эти элементы для вальмовых крыш по своим линейным размерам являются несколько большими, чем привычные всем комплексы. Это все из-за того, что на них прикладывается больше силового воздействия, т.к. они являются одновременным упором для нарожников.

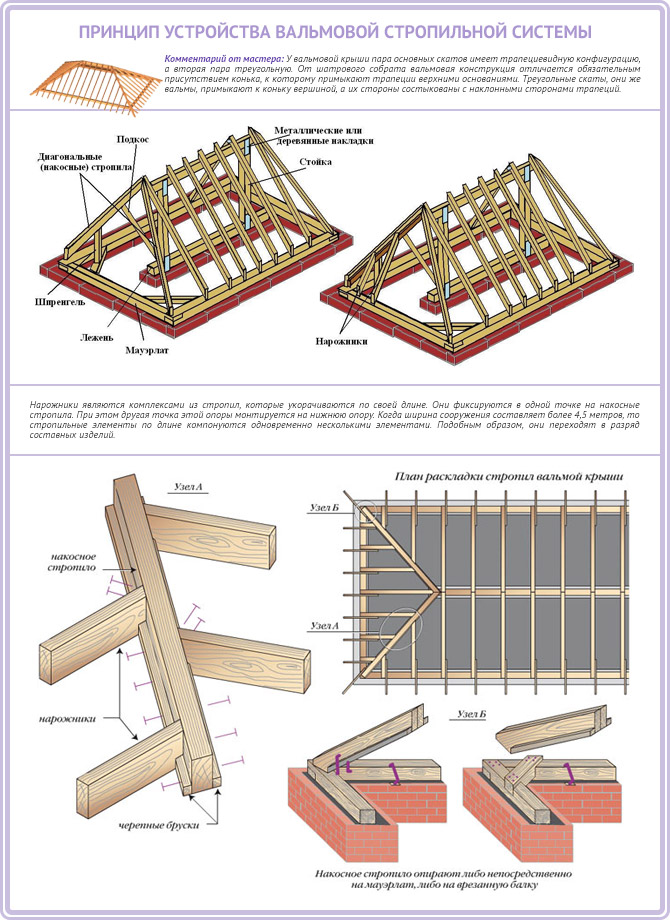

Нарожники являются комплексами из стропил, которые укорачиваются по своей длине. Они фиксируются в одной точке на накосные стропила. При этом другая точка этой опоры монтируется на нижнюю опору. Когда ширина сооружения составляет более 4,5 метров, то стропильные элементы по длине компонуются одновременно несколькими элементами. Подобным образом, они переходят в разряд составных изделий.

Для того, чтобы снижать линейные размеры, возможно использование стоек и подкосов. Подобный подход к обустройству кровли дает возможность монтировать ее без использования распорок. Но в случае с коньковым устройством кровли, в котором части друг друга поддерживают, будет возможным использование подпорок. В таком варианте необходимо применять ригельные устройства.

Для того, чтобы предотвратить образования распоров в тех местах, где происходит взаимодействие плоскостей элементов конструкции с нижней опорой, выполняется горизонтальный уровень. В таких ситуациях возможно применение двух видов взаимосвязи с нижней опорой :

• На балку, врезаемую в дополнительный брус, который располагается на нижней опоре;
• На обвязку верхнего типа, прямо на нижнюю опору или на верховые венцы.

Прямиком в нижнюю опору врезаться будет нецелесообразно, т.к. от этого она будет снижать свою прочность. Ведь как раз лежень будет играть роль опор для стоек и подкосов.

Лежень устанавливается на внутренний проем стен или малые кирпичные столбы, имеющиеся в перекрытии. Иногда лежень закрепляется путем подгона деревянных подкладок, выполненных в горизонтали перекрытия. Этот способ подгона лежня дает возможность здорово упростить монтаж стоек и прогонов.

Не смотря на тип укладки лежня, который вы выберете, на первом этапе возведения необходимо выполнить гидроизоляцию. В случае, когда лежень будет укладываться на малых кирпичных столбах, его сечение может достигать до 100х150 мм. Когда лежень будет укладываться на стеновой проем или перекрытие, то его высота бывает на 5-10 см ниже. Монтаж лежня не будет нужен, когда осуществляется монтаж стропильной системы без подкосов на крыше. В таком случае, возможно будет осуществить обвязку нижней части стоек так называемыми схватками.

Элементы стропильной системы вальмовой крыши включают балку, которая выполняется из опорных частей и находится на нижней опоре параллельно, называют прогоном . Основной задачей прогона является придача всей системе дополнительную прочность. В таком случае прогон обязан быть расположен таким, чтобы у него имелась дополнительная подпорка. Между прогонами и нижней опорой наиболее оптимальной длиной будет длина не более 4,5 метров.

Применение прогонов в общей вальмовой конструкции обусловлено конструктивными особенностями. В первую очередь с наличием стеновых проемов и перекрытий, позволяющих закреплять расположенный продольно, по отношению к проему или закрепляющую на потолок балку, прогон.

Для обеспечения большего усиления требуется монтировать шпренгеля. При этом нужно учитывать линейные размеры пролета, который потребуется усиливать стропильными элементами. Шпренгеля изготавливаются из бруса или бревна. Накосные стропила, которые располагаются через стойку по диагонали, будут усиливать нагрузку, трансформируемую уже на шпренгель.

Начало работ

Работы над кровлей начинаются с устройства мауэрлата своими руками. Мауэрлат в каркасном строительстве часто заменяется на брус внешней обвязки, то есть брус, соединяющий все четыре стены дома в одну конструкцию. В качестве мауэрлата или верхней обвязки используется брус 100х150 или 150х150 мм. Подробнее об устройстве бруса верхней обвязки читаем здесь.

Когда эти работы выполнены, можно начинать выводить фронтон и приступать к устройству стропильной системы. Все работы могут выполняться своими руками, это не так сложно, однако один-два помощника вам все-таки потребуется.

Конструкция крыши

Вся обработка стропильных балок перед сборкой и установкой производится на земле. Желательно выбрать ровную площадку, на которой можно гораздо легче обрезать брус в нужный размер, сделать выпилы или пазы, просверлить крепежные отверстия. Когда элемент готов, его можно поднимать наверх и приступать к фиксации.

Тонкости возведения крыши

Крепление крыши к кирпичной стене (столбам)

Интересный вопрос в интернете касается крепление крыши к кирпичной стене или столбам. Обычно это актуально для пристроенных беседок и навесов, одну из стен которых прикрепляют непосредственно к даче.

Оформление пространства между балками

Важный момент (особенно для прекрасной половины нашего общества) наступает после строительства крыши, когда внутренняя её часть начинает смотреться не эстетично. Стропильная система и обрешетка смотрится не всегда интересно, поэтому многие стремятся как-то оригинально подойти к оформлению этой части беседки.

Для этого используются различные варианты освещения, которые переводят фокус внимания на себя, а также покраска отдельных элементов антисептиками. Во втором случае происходит защита дерева и украшение пространства между стропилами, поэтому данный вариант рекомендуется использовать в первую очередь.

Оформление фонарями Покраска в тёмный Подвесное освещение Еще один вариант освещения Покраска в разные цвета Подвесные лампы

Узлы стропильной системы мансардной крыши

Узлы стропильной системы крыши представляют собой место соединения отдельных элементов в единую конструкцию, которая позволяет равномерно распределить нагрузку на стены здания. Соединение производится гвоздями, саморезами или болтами с помощью накладных деревянных элементов или металлических угольников и пластин, а также путём соединения в паз. Для возведения двускатной крыши используют следующие основные узлы:

1. Коньковый узел, обеспечивающий соединение стропильных ног между собой и коньковым прогоном.
2. Места, в которых ригель связывает стропила для придания большей прочности и жёсткости стропильным фермам.
3. Точки крепления подкосов и стоек, которые придают дополнительную опору стропилам.
4. Карнизный узел, в котором стропила крепятся к затяжке или мауэрлату, образуя карнизный свес.

Узловые соединения стропильной системы должны выполняться так, чтобы обспечивалось максимально жёсткое крепление элементов между собой

Для двускатной ломаной крыши характерным является узел, где соединяются верхняя и нижняя стропильные лаги, вертикальная стойка, ригель и прогон. Такое сложное соединение требует применения врезок, болтов, стальных пластин и строительных скоб.

В самом сложном узле ломаной мансардной крыши соединяются пять стропильных элементов

Наиболее сложным узлом вальмовой мансардной крыши является место соединения боковых или диагональных стропильных ног с мауэрлатом. Боковое стропило в нижней части опирается на угловой брус мауэрлата и на врезанную балку, в другом варианте между врезанной балкой и стропильной ногой ставится вертикальная стойка или шпренгель. Верхняя часть вальмовых стропил крепится к коньковому прогону с помощью болтов или гвоздей.

Угловые стропила вальмовой крыши несут на себе наибольшую нагрузку, поэтому узел их соединения с мауэрлатом нужно продумывать наиболее тщательно

Описанные узлы применяются наиболее часто при монтаже стропильных систем разных конструкций и позволяют осуществить монтаж несущих элементов своими силами. Для эффективной и качественной сборки необходимы чертежи и изготовление шаблонов с выверенными углами стыков и врезок.

Видео: узлы стропильной системы

Виды стропильных систем

Стропильные системы бывают с висящими или наслонными стропильными ногами. Висящие опираются только на наружные стены здания (на мауэрлат или верхний венец). Для того чтобы увеличить надежность системы, чтобы не развалить стены, их соединяют затяжками (называют еще перемычкой или ригелем). Этот тип стропильной системы подходит для зданий небольшой ширины (меньше 10 м) и в тех случаях, когда нет несущей стены, идущей посередине.

Два вида стропильных систем — с висящими и наслонными стропилами

Второй тип системы — с наслонными стропилами. Они опираются на коньковый брус и мауэрлат, но нагрузка с кровли распределяется еще и на среднюю несущую стену, через вертикальные бруски — прогоны, которые устанавливаются с тем же шагом, что и стропила и опираются на нижнюю затяжку.

Установка стропил двухскатной крыши своими руками

Для большей части бань систему делают с висящими стропильными ногами — размеры позволяют это сделать. В этом случае меньше расход пиломатериалов и меньше времени требуется на ее обустройство. Большую часть работ при этом можно перенести на землю.

Делают один треугольник из стропил по всем правилам и размерам. Примеряют его, а потом изготавливают нужное количество его точных копий. Готовые стропила с затяжками и ригелями, скрепленные и вымеренные, поднимают на крышу. Там выставляются строго вертикально в обозначенных местах и закрепляются к мауэрлату и коньку.

Пример того, как можно сделать двускатную кровлю с висящими стропилами сморите в видео.

При длине ската крыши более 4,5 метров для повышения надежности системы устанавливают вертикальные стойки, которые одним концом подпирают стропильную ногу, а вторым упираются в балку перекрытия. Это делают вне зависимости от типа установки стропил: и на висящих, и на наслонных. Устанавливают еще и уклоны, которые делают конструкцию еще более жесткой.

Вариант стропильной системы для двускатной крыши со стойками

В любом случае стропила нужно будет крепить к коньковому брусу, а также к мауэрлату. На рисунке ниже представлены варианты крепления к коньку.

Как можно прикрепить стропильные ноги к конькуСпособы крепления стропильных ног к мауэрлату

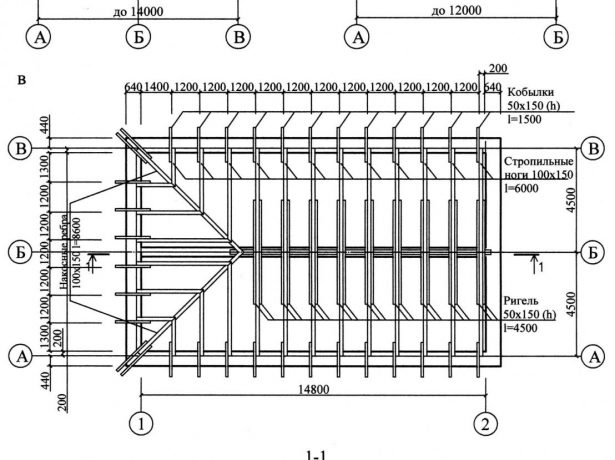

Проектирование вальмовой крыши

Любое строительство начинается с проекта. Выполнить расчеты можно самостоятельно или подобрать подходящий проект на общедоступных ресурсах. Очень важно выбрать правильный угол наклона вальмовой крыши, от этого параметра будет зависеть не только материал кровельного покрытия, но и продолжительность срока службы всей конструкции в целом. После того как выбрана подходящая конфигурация крыши необходимо составить общий чертеж беседки и на его основании произвести расчеты, учитывая основные нагрузки, воздействующие на стропильную конструкцию:

• масса кровельного покрытия;
• ветра, преобладающие в данном регионе;
• нагрузка, производимая атмосферными осадками;
• общий вес всех элементов стропильной конструкции.

При составлении проекта обязательно следует учесть массу всех рабочих, производящих монтаж четырехскатной крыши.

Конфигурация будущей крыши зависит от фантазии владельца беседки и его финансовых возможностей. Составляя схему вальмовой крыши, следует учитывать, что сложная конструкция потребует больше материала и времени для ее сооружения. Если есть какие-то проблемы с расчетами, то лучше обратиться за помощью к специалистам. На это потребуются дополнительные финансы и время, но в итоге результат оправдает вложенные средства. В противном случае есть риск получить ненадежную крышу, которую через время придется переделывать.

Формы крыш и стропильных систем

Односкатная крыша.

Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °. Если дом маленький, а пролет его не превышает 5 м, то нужна система стропил наслонного типа. Опирается она на внешние стены, а также на стену внутри здания (если она есть). Когда пролет более 5 м, нужно использовать стропильные фермы.

Устройство стропил односкатной крыши.

Двускатная крыша

Крыша с двумя скатами также несложная, под ней располагается мансарда или чердак. Уклон ее от 14 до 60 °. Если внешние стены отстоят друг от друга менее чем на 6 метров, делают висячую стропильную систему. Наслонные стропила нужно использовать тогда, когда пролет велик и есть внутренние опоры.

Устройство висячих и наслонных стропиль двускатной крыши.

• Подробнее о ней в материале: Стропильная система двухскатной крыши и ее устройство

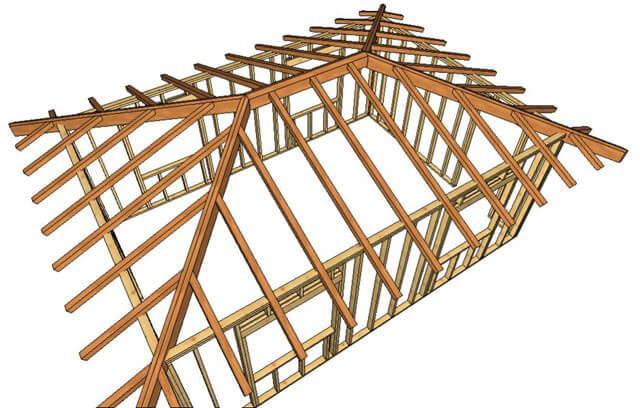

Четырехскатная крыша

Крыша с четырьмя скатами называется вальмовой или полувальмовой. Ее уклон бывает от 20 до 60 °, а пролет может составлять – до 12 м. При этом должны иметься внутренние опоры. Фронтонные стены в данном случае отсутствуют, что экономит материалы. Однако монтаж подобной крыши сложнее, чем двухскатной. Для такой конструкции крыш стропильные системы делаются либо наслонного типа, либо с применением стропильных ферм.

Особенности конструкции четырехскатной крыши.

Ломанная крыша

Крыша ломаная, или мансардная, внизу может иметь уклон до 60 °. А вот вверху она обычно более пологая. За счет этого площадь мансарды увеличивается. Такая крыша хороша для домов, где ширина не достигает 10 м. Как и в предыдущих случаях, можно применять наслонную систему стропил. Однако фермы использовать предпочтительнее.

Устройство ломанной крыши.

• Выше перечислены наиболее распространенные, но далеко не все формы крыш, подробнее смотрите материал: Виды крыш частных домов по конструкции и геометрическим формам

Порядок постройки

Независимо от характера крыши, устройство мауэрлата ничем не отличается от классического монтажа. Если дом из дерева, то в качестве мауэрлата используется верхний венец, который перед этим пропитывается специальными защитными составами.

Как крепить мауэрлат и стропильные ноги к нему

В наше время часто строят дома из пеноблоков. Чтобы укрепить всю конструкцию, верхняя часть стены скрепляется за счет монолитного армированного пояса. На других конструкциях подобный пояс необязателен. Чтобы положить мауэрлат, верхняя часть стены покрывается 2 слоями гидроизоляции, после чего укладывается по всему периметру брус или бревно, размером 150х150 мм. После этого брус крепится к стене за счет вмурованных шпилек. Все элементы скрепляются между собой длинными гвоздями. Наиболее ответственные места скрепляются за счет шпилек с двухсторонней резьбой, применяя при этом стальные накладки или уголки.

Первый способ

Существует 2 варианта возведения мансардной крыши. Первый способ связан с тем, что стропильную систему собирают на земле, после чего ее в готовом виде поднимают на здание или сооружение. В первую очередь устанавливаются и фиксируются боковые элементы конструкции, называемые фронтонами. Затем, учитывая шаг установки, крепятся остальные элементы стропильной системы. Все элементы конструкции сначала фиксируются временно, с помощью длинных брусков, укосов и т.д. Процесс фиксации должен сопровождаться контролем, как по горизонтали, так и по вертикали. Очень важно, чтобы все элементы конструкции оказались на одном уровне, что позволит более качественно уложить кровельный материал.

На видео ниже можно посмотреть, как собираются все элементы подобной стропильной системы в одно целое.

Второй способ

Первый способ доступен в том случае, когда площадь крыши небольшая. Когда площадь крыши внушительная, то прибегают ко второму способу. Этот способ основан на том, что все элементы конструкции собираются на месте, так как размеры и вес не позволяют их поднять наверх в собранном виде. Этот способ имеет свои достоинства.

В первую очередь монтируются балки перекрытия, после чего к ним крепятся стойки и затяжки, временные распорки и другие дополнительные элементы, надежно удерживающие элементы конструкции в вертикальном положении. После этого конструкция дополняется боковыми и верхними ногами стропильной системы, с установкой затяжек и укосин.

Порядок действий следующий: в первую очередь монтируются крайние элементы, после чего они надежно закрепляются, с использованием временных распорок. Между этими элементами натягивается веревка, которая поможет правильно смонтировать остальные элементы данной конструкции. Несмотря на данный ориентир, необходимо регулярно проверять угол наклона, вертикальность и горизонтальность.

Все стойки соединяются между собой с помощью бруска, к которому затем крепятся боковые ноги стропильной системы, а также нижняя часть верхнего треугольника. Крепление осуществляется также за счет металлических уголков. Поскольку балки длинные, то они начинают провисать за счет установки верхних стропильных ног. Прогиб можно устранить за счет установки вертикальных стоек нужной длины. Временно они подпираются стойками, чтобы исключить прогиб всей системы. Для того, чтобы постоянно контролировать угол наклона, лучше изготовить соответствующий шаблон. Это упрощает процесс монтажа боковых стропильных ног, делая запилы соответствующей конфигурации. Как правило, геометрия зданий, построенных своими силами, далека от идеальной, поэтому осуществляется корректировка. Правильный угол наклона можно получить, если из досок сбить еще один шаблон.

Один из этапов строительства мансардной крыши своими руками

Стандартная длина пиломатериала находится в пределах 6 метров, хотя и ее не всегда хватает. Поэтому приходится либо заказывать пиломатериал необходимой длины, что не всегда оправдано с экономической точки зрения, либо наращивать. Чтобы это сделать, к месту стыка, с двух сторон, прибиваются доски, длиной не меньше 60 см, чтобы на каждую сторону стыка приходилось не меньше 30 см. Соединение осуществляется либо с помощью гвоздей, либо с помощью болтов.

Надежный способ наращивания стропил. Длина «заплатки» — не менее 60 см

Установив боковые стропила, приступают к монтажу верхних. Для их установки лучше также изготовить шаблон, с помощью которого делаются запилы, после чего данные элементы устанавливаются на место и закрепляются.

Почти готовый каркас

Вариантов монтажа верхних стропил несколько, тем более что это зависит от размеров основания.

Как можно сделать верхний треугольник на ломаной крыше

Мансардная ломаная крыша не предусматривает наличие конька, поэтому крепление осуществляется за счет бруса, закрепленного посередине. К этому бруску крепятся укосы, которые фиксируют треугольник в нужном положении.

Верхняя часть фиксируется укосами, прибитыми к проложенному в середине брусу

После подобных действий можно считать, что каркас мансардной крыши готов к дальнейшим строительным операциям, которые связаны с утеплением, а также монтажом кровельного материала.

Чертежи узлов

Как сделать соединение элементов стропильной системы ломаной крыши

Для более надежного крепления лучше воспользоваться болтами, как показано на изображении ниже.

Как сделать крепление верхнего теугольника и стропильной ноги на мансардной крыше своими руками

На рисунке ниже представлены варианты крепления стропильных ног к мауэрлату или к боковой балке. Для большей простоты монтирования тяжелых элементов системы с нижней части стропильной ноги крепится упорный элемент в виде короткого бруса, который является ограничителем перемещения доски, фиксируя ее в нужном положении.

Несколько вариантов крепления стропил к мауэрлату

Как закрепить мауэрлат на стенах правильно

Монтаж мауэрлата отличается для деревянных и кирпичных домов. В деревянных постройках функцию мауэрлата могут выполнять верхние балки. Чтобы установить стропила на брёвна, достаточно в балках вырезать углубления. Пазы должны быть вырезаны точно под размер.

Для кирпичных домов технология немного усложняется:

Мауэрлат крепится следующим образом:

При монтаже важно, чтобы брусья складывались в треугольник правильной формы. Также следите, чтобы брусья располагались в одной плоскости по горизонтали. Если так сделать, то это существенно облегчит дальнейшие работы, а также придаст конструкции достаточную прочность. Далее нужно на брусьях разметить место, где будут располагаться стропила. Пазы следует вырезать по толщине бруса.

Виды нагрузки и её расчет

От снега

Для кровли дома опасно скапливание большого слоя снега, если уклон небольшой, то на ней может собраться целый сугроб. Для компенсации веса массы снега возле элементов, выступающих над крышей, устраивают сплошную обрешетку, и усиливают слой гидроизоляции.

Кроме того, снеговой мешок при нормальном уклоне, постепенно станет сползать по скату кровли и постепенно достигнет карнизного свеса. При большом размере карниза, возможно его повреждение и даже разрушение.

От воздействия ветра

С ветровой нагрузкой проблема состоит в надежной фиксации кровли, если крепление недостаточно прочно, то ветер просто ее сорвет. С увеличением уклона кровли и ее высоты, усиливается ветровая нагрузка, но есть отличия в подъемной силе и давлении ветра.

Ветер создает давление на кровлю при большом ее уклоне, а при уменьшении уклона скатов появляется мощная подъемная сила, способная при мощных порывах ветра снести вашу крышу.

Для противодействия воздействия ветра, необходимо прочно закрепить все элементы кровли. К примеру, штырями, из металла забетонированными в стены, к которым будут крепиться стропильные ноги.

Масса финишного покрытия воздействует на кровлю не меньше, чем остальные факторы. Если уложено кровельное покрытие с большой массой, то учитывайте, что оно воздействует на конструкцию постоянно. Необходимо помнить, что с увеличением 1м2 покрытия, необходимо увеличивать угол ее уклона.

Во время расчетов, нужно помнить и про теплоизолирующий материал, у которого может быть значительная масса. Если планируется построить и оборудовать мансардное помещение, необходимо включить в расчеты и вес материала, используемого для ее внутренней отделки.

Особенности составления чертежей некоторых типов двухскатных крыши

При планировании кровли и составлении чертежей, необходимо учитывать особенности устройства двухскатных крыш различных типов. Рассмотрим основные из них.

Классическая, с равной длиной скатов

Исходя из функционального назначения подкровельного пространства, равноскатная крыша может быть выполнена в двух вариантах, что отражается при составлении чертежа:

1. Мансардная крыша. Изначально предполагает устройство стропильной системы висячего типа, чтобы обеспечить максимальную полезную площадь помещения. Установка элементов, укрепляющих конструкцию, может быть устроена одним из перечисленных способов.

• Простые висячие стропила с ригелем. Горизонтальный распор устанавливается на уровне потолка или выше и служит элементом каркаса для внутренней обшивки;

  Примеры мансардной крыши

• Аттиковая конструкция. По углам устанавливаются опорные стойки, точка расположения которых устанавливается индивидуально, а на уровне планируемого потолка устанавливается ригель. По своему верхнему краю стойки укрепляются прогоном.
• Бесподвесочная конструкция. Отсутствие подпоров и ригелей допускается для устройства мансарды в небольших постройках.

При планировании и составлении чертежей мансардной кровли необходимо учитывать общий вес кровельного покрытия. Поскольку количество упорных элементов в данной кровле минимально, то не рекомендуется использовать для покрытия тяжёлые материалы.

• Чердачная. Может быть выполнена по любой технологии устройства стропил, поскольку отсутствует задача организации внутреннего пространства. Наиболее распространёнными способами сделать двускатную конструкцию кровли являются:

• Е-образная. Классическая, основным упором служит вертикальный столб, расположенный по центру, от основания которого устанавливаются подкосы враспор к стропилинам одной пары. Если центральная линия не совпадает с несущей внутренней стеной, то стойку также смещают и упирают непосредственно в стропило;

  Пример чердачной крыши

• W-образная. Предполагает устройство 4-х подкосов по линии стропильной пары. При этом два внутренних упираются в коньковый прогон, а их нижние края соединяются с парой внешних подкосов, которые, в свою очередь, закрепляются на стропилах;
• Перекрёстная конструкция. Выполняется путём установки подкосов от точки соединения стропила с мауэрлатом враспор на противоположную стропильную ногу.

При монтаже стропильных ферм для висячих стропил способы установки затяжек и подкосов разнообразны и выбор конкретной конструкции напрямую зависит от типа кровельного материала. Видео с чертежом и готовой конструкцией двухскатной крыши.

Кровля ломаного типа

Мансардная крыша, выполненная с изломом ската, или ломаная крыша своими руками может быть также рассчитана, прочерчена и построена. Внешняя сложность конструкции при тщательном планировании технологических элементов и точек соединения, оказывается в строительстве не сложнее, чем обычная равноскатная кровля. Чертежи ломаной кровли, прежде всего, должны отражать устройство каркаса из опорных стоек, а также дополнительные распорные элементы, необходимые при покрытии тяжёлыми кровельными материалами.

Пример кровли ломаного типа

Надо отметить, что монтаж двухскатной крыши является наиболее актуальным решением, чтобы обустроить жилое помещение и выполнить самостоятельную постройку. Таким образом, подробно составленный чертёж двухскатной крыши является фактическим руководством по строительству, как на стадии подготовки материалов, так и в процессе самого монтажа. Изначально продуманная общая конструкция кровли и способы соединения её элементов буду залогом качественно выполненных работ при минимальных трудозатратах.

Монтаж Г-образной кровли

Если вы не знаете, как сделать угловую крышу, то, ознакомившись с подробной инструкцией ниже, вполне сможете построить такое перекрытие самостоятельно. Итак, изогнутая в форме Г крыша своими руками монтируется в таком порядке:

• На деревянные прогоны устанавливают стойки-опоры в соответствии с нанесенной разметкой. Их дополнительно фиксируют скобами, металлическими уголками и ужесточают раскосинами.
• На стойки укладывают коньковый брус и фиксируют его. Особое внимание нужно уделить стыкованию двух концов под углом 90 градусов. Здесь фиксацию нужно провести более жесткую, чтобы крыша своими руками возведенная, была надежной.
• Теперь необходимо собрать два стропила в единую ферму и установить на мауэрлат на фронтоне одной из частей дома. При этом важно помнить, что у стропильных ног должен быть карнизный свес не менее 50 см. Такую же ферму устанавливают и на второй фронтон Г-образного дома.
• По получившемуся лекалу монтируют оставшиеся фермы с заданным шагом до тех пор, пока не дойдем до угла стыкования двух частей крыши.
• Здесь монтируем наружное угловое стропило, которое надежно фиксируют в точке пересечения коньков сверху и углов мауэрлата снизу.
• После этого устанавливают угловое стропило внутренне (ендову). Поскольку здесь у крыши имеется отрицательный угол, то с надежностью фиксации ноги нужно быть очень внимательными. Для того чтобы сделать правильный выпил, необходимо установить брус лекало от конька к мауэрлату и с помощью малки (мерного инструмента) измеряем угол ʺβʺ, то есть угол выпила в брусе. Его формируем сначала на бруске-лекале, а затем переносим на основной брус для углового стропила. Получившийся элемент надежно фиксируем.
• И, наконец, устанавливаем нарожники — короткие стропила. Их выпиливают заранее в соответствии с параметрами на чертеже. То есть, каждый нарожник будет тем короче, чем ближе к верхнему концу внутреннего углового стропила он будет располагаться. По наружному угловому стропилу наоборот, нарожник будет короче к нижнему концу ноги.

Всю конструкцию для надежности усиливают раскосинами и ветровыми балками. Сверху на стропильную систему нашивают обрешетку, и уже потом укладывают все слои кровельного пирога. Как видно из инструкции, возведение разновидности этой угловой крыши, в принципе, не сложно. Главное точно соблюдать все параметры каркасных элементов.

Балансировка системы отопления в частном доме, как распределить тепло Расчет уклона плоской кровли и материалы

Стропильная система ломаной двухскатной крыши

Для того чтобы увеличить подкровельное помещение, сделать его жилым, сооружают двухскатную ломаную крышу. Такая конструкция может быть представлена в виде трех треугольников, один из которых расположен над потолком мансарды, а два других – по бокам.

Технология создания ломаной двухскатной крыши предусматривает определенную последовательность действий.

1. В потолочных балках подготавливают врезки для монтажа стоек. В случае устройства перекрытия с помощью бетонных плит – на них укладывают лежни.
2. Устанавливают вертикальные стойки и крепят подкосы. Может быть собрана конструкция без подкосов.
3. Укладывают боковые прогоны.
4. Поочереди монтируют ноги наслонных стропил. Если необходимо – дополнительно крепят схватки.
5. Стропильные фермы висячего типа изготавливают на земле, соединяют все детали и затем поднимают для установки на свое место.
6. В случае применения наслонных стропил боковые прогоны соединяются балками, служащими деталями потолка подкровельного помещения. В балках выполняют врезки для крепления стоек конькового бруса.
7. Устанавливают коньковый брус.
8. Крепят наслонные стропильные ноги.
9. Монтируют обрешетку, тип которой выбирается в зависимости от кровельного материала.

В завершение статьи о том, как создается стропильная система двухскатной крыши, видео с комментариями специалиста.

Проект четырехскатной кровли

Дома с такой кровлей выглядят по-настоящему дорого и добротно, в них очень удобно обустраивать мансардные этажи. Помещения получаются комфортными и просторными, они идеально подходят для проживания.

Чертеж плана кровли четырехскатной крыши

Однако расчет и монтаж данной конструкции — непростая задача.

По этой причине довольно сложно сделать самостоятельно план кровли четырехскатной крыши, чертеж которой чаще всего заказывают профессионалам.

Уклон скатов такой крыши может составлять от 5 до 60°, в зависимости от атмосферных нагрузок, назначения чердака, а также типа кровельного материала.

Для районов с сильными и частыми осадками рекомендуют делать его значительным — от 45 до 60°.

Если в регионе дожди редкие, но при этом сильные ветра, наклон выбирают намного меньше.

Высоту кровельного конька рассчитывают при помощи тригонометрического выражения для прямоугольных треугольников.

Сечение стропил определяют, исходя из ожидаемой нагрузки — внешних воздействий и веса конструкции, а также степени наклона крыши.

При этом выясняют, какие стропила целесообразнее использовать, висячие или наслонные, необходимы ли дополнительные элементы — затяжки и раскосы.

Основные типы четырехскатных крыш

Вальмовая конструкция является одной из самых сложных, она образована двумя трапециевидными фасадными плоскостями с торцевыми треугольниками.

Чердачные окна размещают в скатах, фронтоны при этом отсутствуют.

Этот вид кровли наиболее надежен, крепок и обладает прекрасными защитными свойствами.

Он намного экономичнее двухскатной крыши по затратам, однако требует установки особой стропильной системы, дополнительных замеров и подгонки кровельного материала.

Если скаты сделать с разным уровнем наклона, получится силуэт ломаной крыши.

Шатровая конструкция имеет вид пирамиды — четыре треугольных ската соединяются вершинами в одном месте.

У данного типа кровли также отсутствуют фронтоны, а монтаж стропильной системы очень сложен.

Как правило, его возводят на небольших зданиях в форме квадрата или равностороннего многоугольника.

Полувальмовая крыша, ее еще называют датской, отличается от вальмовой наличием фронтона.

Чаще всего ее сооружают в регионах с сильными и частыми ветрами, защита от таких нагрузок обеспечивается при помощи конька, образованного пересечением двух скатов.
