Из чего сделать дымник на трубу и как его установить?

Зачем нужен колпак на дымоход

Возможно, у вас возник вопрос, почему раньше (лет так 50 и более назад) на печные трубы колпаки не одевали? Все дело в доступности материала. В то время в нашей стране достать хороший листовой металл было иногда весьма затруднительно. Конечно, это немного снижало срок службы трубы печи и ее приходилось перекладывать (нередко вместе с самой печью) гораздо раньше, чем если бы дымоход был защищен сверху колпаком.

Другой вопрос – насколько эффективна такая защита? Если мы заглянем в справочники, то обнаружим следующую информацию: для кладки трубы печи рекомендуется применять огнеупорный полнотелый кирпич с показателем морозостойкости не менее 40. То есть тот кирпич, который выдержит без разрушения более 40 вот таких циклов: кирпич помещают на 8 часов (!) в воду, затем – на 8 часов в морозильную камеру; затем дают ему оттаять и повторяют весь процесс.

Чем выше марка по морозостойкости (она прописана в документах, прилагающихся к той партии кирпича с завода-изготовителя, из которой вы покупали себе кирпич для кладки печи и ее трубы), тем дольше прослужит вам вся конструкция.

Понятно, что даже при наших российских суровых зимах и дождливых осени и весне полного намокания кирпича дымохода не происходит. Однако это не означает, что не намокает (а потом не замерзает) какая-либо его часть (в основном верхняя и боковая). Постепенно, год за годом, разрушению подвергаются все более глубокие слои кирпича, что, в конечном итоге, приводит трубу в негодность.

Форма и функциональность

Основные задачи крышки на дымоотводе:

• Увеличение воздушной тяги;
• Предохранение от случайного залетания птиц в трубу;
• Сохранение кладки дымохода;
• Защита от снега и дождя.

К сведению: применение колпака повышает коэффициент полезного действия дымоотвода почти на 20 процентов.

Навершия отличаются по геометрии форм и размеров. Их разновидности обусловлены стилем фасада дома и особенностями погодных капризов местности.

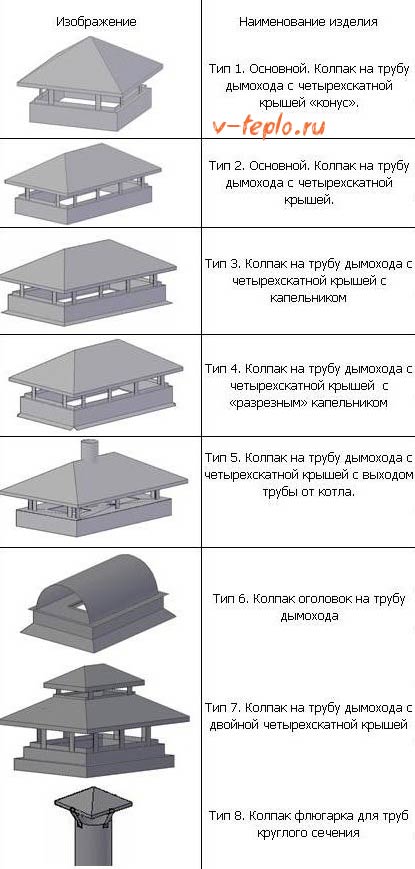

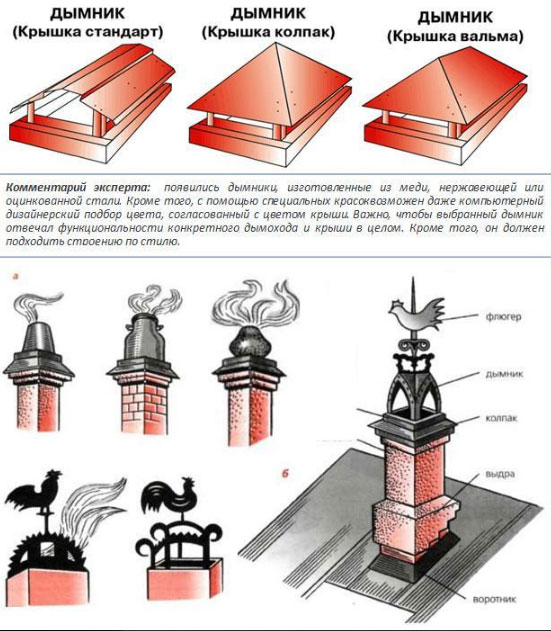

Виды колпаков:

1. Зонт (крышка) – защищают трубу от проникновения дождя и снега. Могут быть изготовлены в форме флюгарки, плоского покрытия или щипцовой крышки.
2. Капельник – отводит влагу от стенок трубы и останавливает появление наледи.

Изготавливают колпаки из материалов, устойчивых к разрушительному воздействию погодных явлений. Это изделие закрепляется в очень труднодоступном месте, так что лучше не экономить, и приобрести нержавеющую сталь или листовую медь.

Некоторые особенности применения колпаков:

• Дефлектор в форме полукруга больше подходит для европейского дизайна;
• Зонт с плоским верхом будет органично смотреться на коттедже в стиле модерн;
• Флюгарка с установленным флюгером может быть оборудована заслонкой, которая заставит трубу эффективно работать даже при отсутствии ветра;
• Флюгарка со щипцовой вершиной способствует интенсивному проветриванию;
• Колпаки с подвижной крышей дают возможность легко чистить дымоотвод.

Разновидности

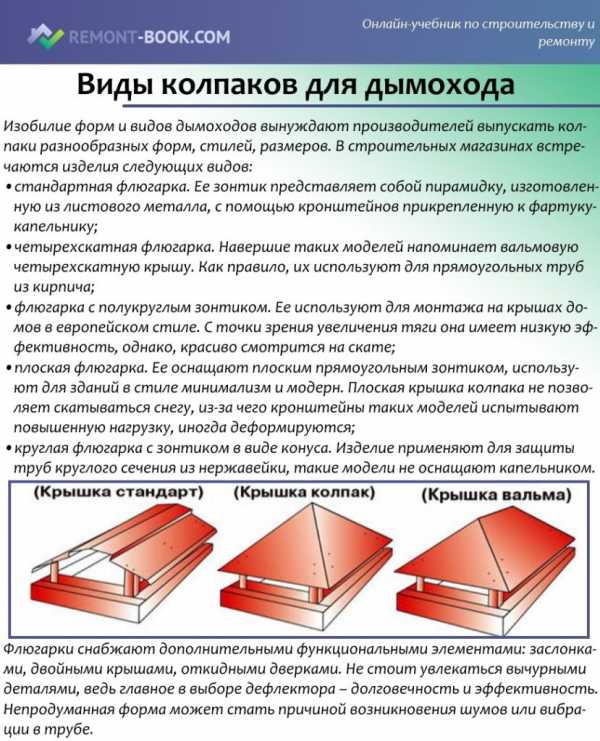

Изобилие видов и форм дымоходов вынуждают производителей производить колпаки разнообразных форм, стилей, размеров. В строительных магазинах видятся изделия следующих видов:

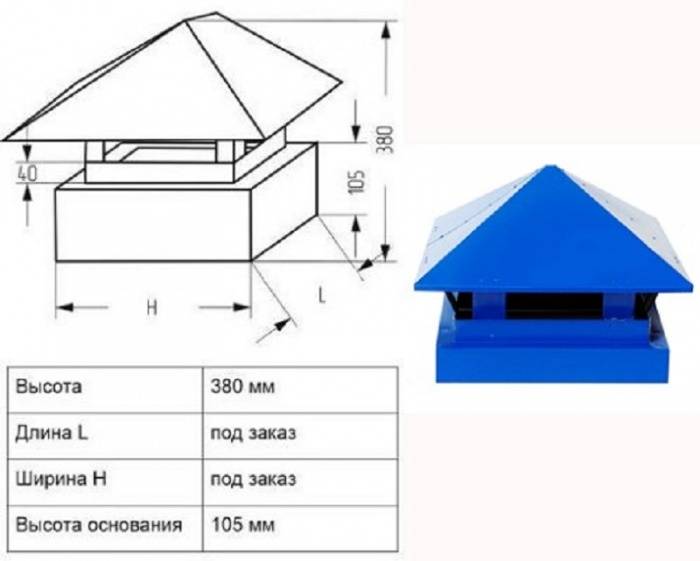

• Стандартная флюгарка. Ее зонтик является пирамидкой , изготовленную из листового металла, посредством кронштейнов прикрепленную к фартуку-капельнику.

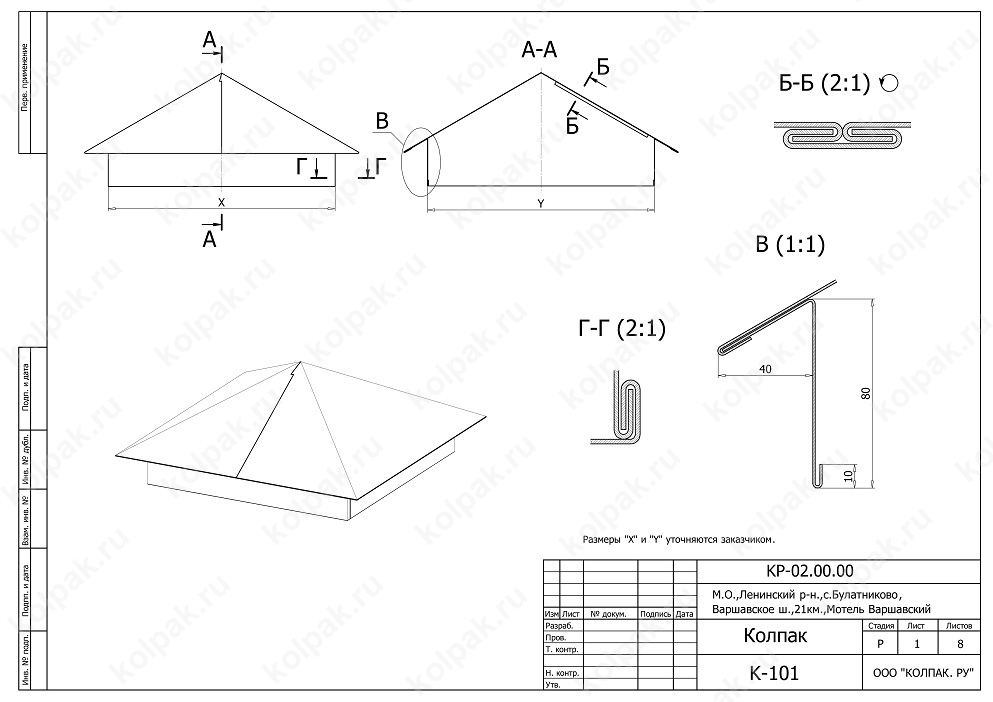

• Четырехскатная флюгарка. Навершие таких моделей напоминает вальмовую четырехскатную крышу. В большинстве случаев, их применяют для прямоугольных труб из кирпича.
• Флюгарка с полукруглым зонтиком. Ее применяют для монтажа на крышах домов в европейском стиле. С позиций повышения тяги она имеет низкую эффективность, но, красиво смотрится на скате.
• Плоская флюгарка. Ее оснащают плоским прямоугольным зонтиком, применяют для зданий в стиле минимализм и модерн. Плоская крышка колпака не разрешает скатываться снегу, почему кронштейны таких моделей испытывают повышенную нагрузку, время от времени деформируются.

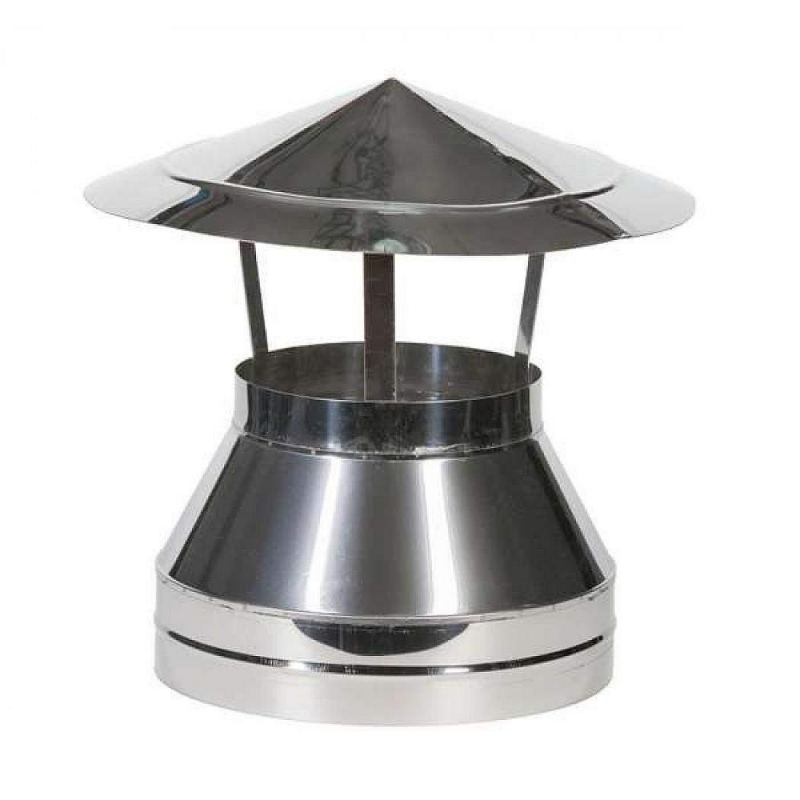

• Круглая флюгарка с зонтиком в виде конуса. Из используют для защиты труб круглого сечения из нержавейки, такие модели не оснащают капельником.

Обратите внимание! Флюгарки снабжают дополнительными функциональными элементами: заслонками, двойными крышами, откидными дверками. Не следует увлекаться неестественными подробностями, поскольку основное в выборе дефлектора – эффективность и долговечность. Непродуманная форма может стать обстоятельством происхождения шумов либо вибрации в трубе.

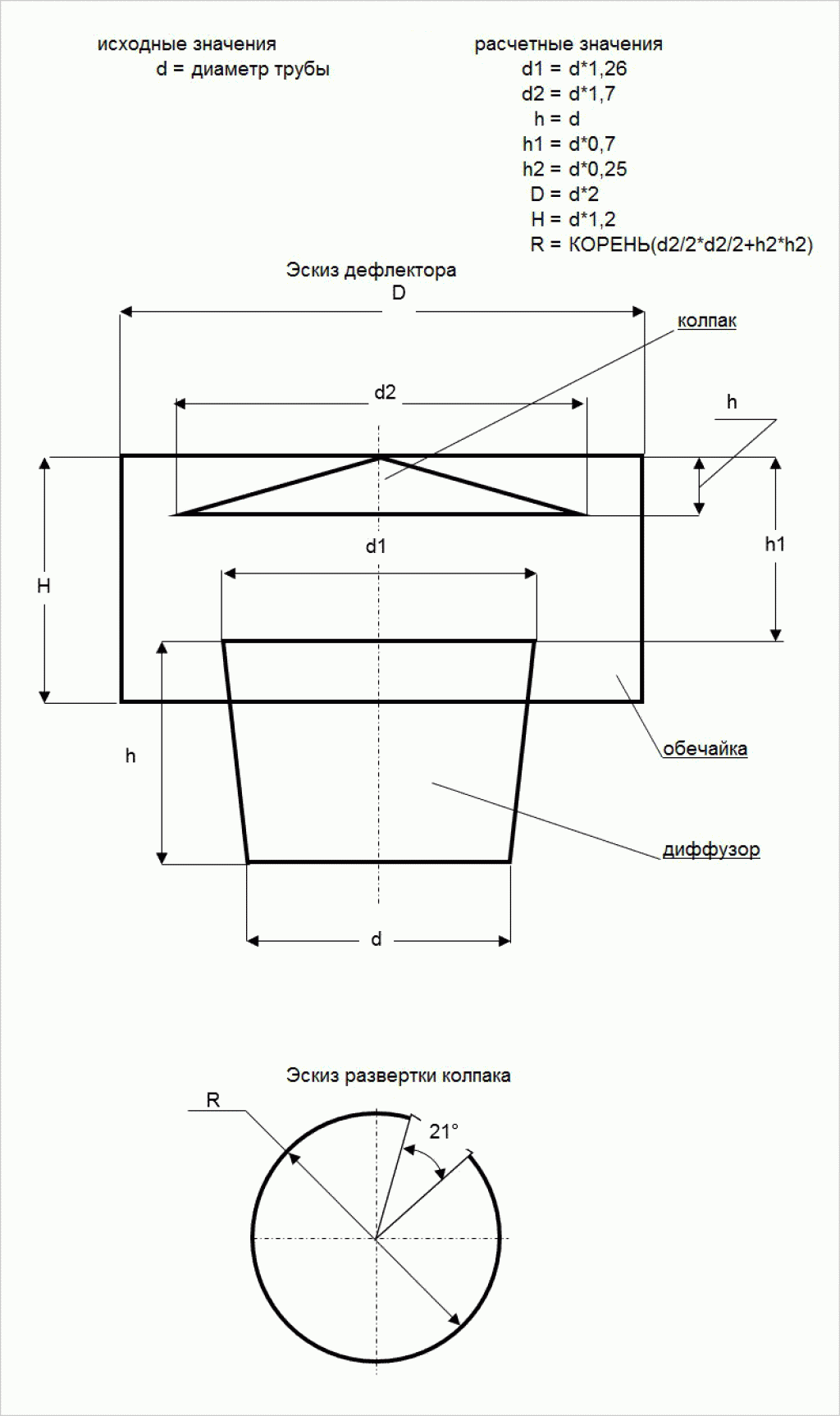

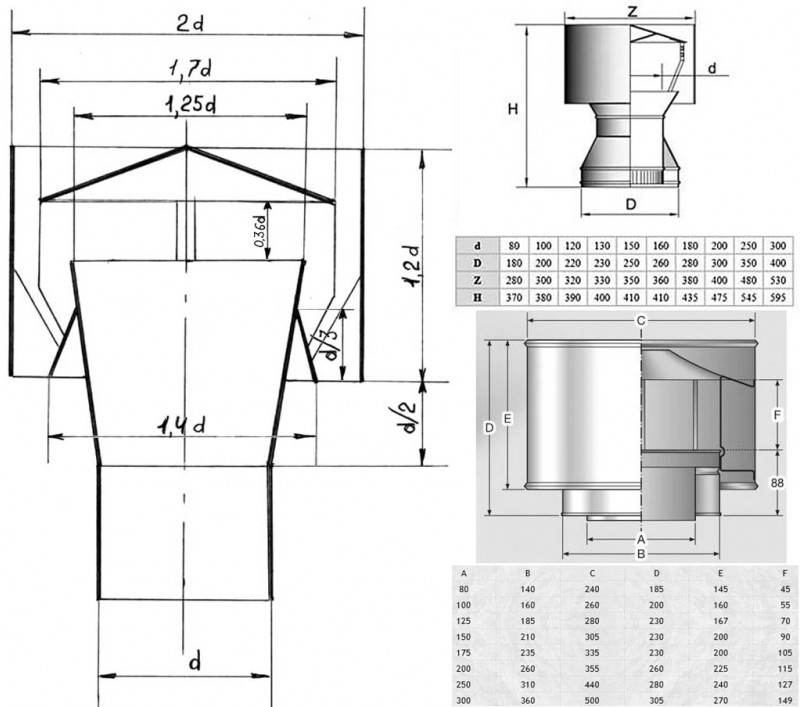

Дефлектор ЦАГИ — чертежи и технология

Одна из популярных конструкций для дымовых и вентиляционных труб — оголовок, изобретенный Центральным аэрогидродинамическим институтом, получивший название дефлектор ЦАГИ. Он не только защищает трубу от попадания влаги и мусора, но и предотвращает опрокидование тяги при сильном ветре.

Дефлектор ЦАГИ устанавливают на трубу круглого сечения, его размеры зависят от внутреннего диаметра дымового канала. В таблице приведены необходимые для изготовления размеры.

Сделать дефлектор можно как из тонкой нержавейки, так и из кровельной жести. Технология изготовления в целом похожа на сборку простого колпака.

1. По указанным в таблице размерам выполняют чертеж в натуральную величину и переносят его на металл.
2. Вырезают заготовки и соединяют отдельные элементы: диффузор, конус верхнего колпака и внутреннюю трубу.
3. С помощью заклепок соединяют их.
4. Устанавливают на трубу внатяг.

Видео: подробная технология изготовления дефлектора ЦАГИ

Разнообразие конструкций

Козырьки существуют различных видов:

1. В форме «домиков», в которых плоский верх и четырехскатная крыша.
2. В той же форме «домика», у которого крыша четырехскатная щипцовая.
3. С верхом в форме полусферы.
4. Верх – это крышка, которую можно полностью открыть.
5. Верх с флюгером.

Формы дефлекторов бывают различными:

1. Шатровые.
2. Сводчатые (полуцилиндрические).
3. Четырехскатные.
4. Шпилеобразные.
5. Двускатные.
6. Четырехщипцовые.
7. Плоские.

Дефлекторы, в которых плоский верх, выполняются из меди и применяются зачастую на сооружениях в стилевом решении модерн. Для сооружений в европейском стиле характерны флюгарки-полусферы.

Благодаря щипцовым крышам дымников, дымоходы надежно защищены от атмосферных осадков, а также способствуют прекрасному проветриванию дымоходов.

Если же устанавливать козырек со встроенным в него флюгером, дополнительно возможно сделать заслонку, позволяющую выход дыма во время ветров совершенно без препятствий.

При наличии открывающейся крышки также без затруднений производится чистка каналов. Причины для их засорения могут быть разными:

1. В период сильных ветров вовнутрь дымохода попадает ветер, «давящий» на выходящие из него газы. Следовательно, тяга очень падает, а на стенах выводного канала скапливается большое количество дыма.
2. Изначально неверно рассчитан диаметр трубы.

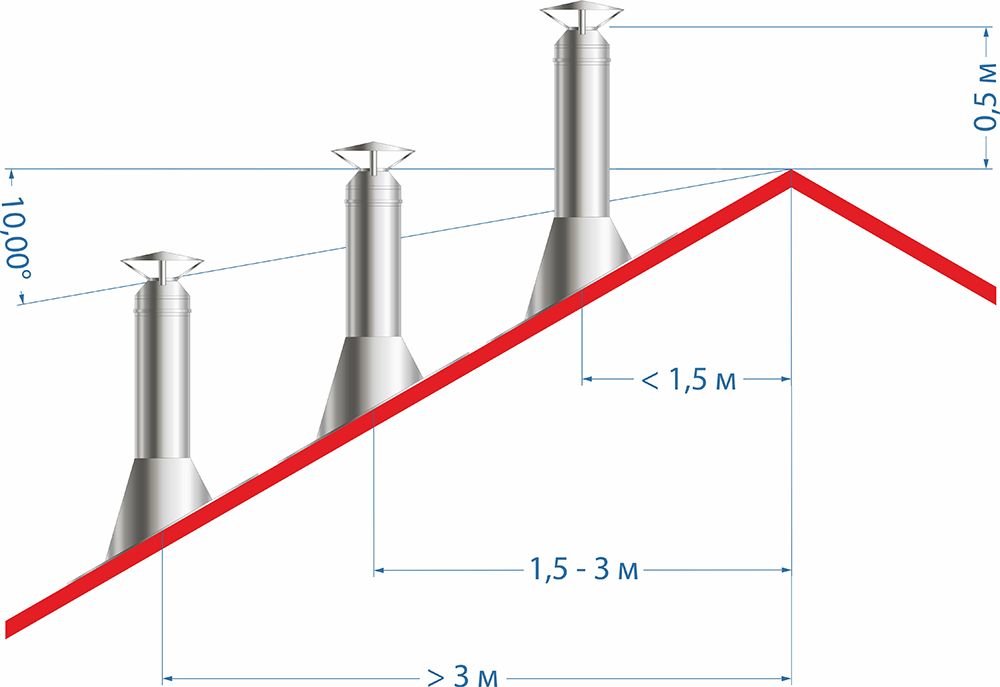

3. Высота трубы слишком мала, а размещение ее – совершенно в неправильном месте.

Устанавливать колпак или нет

Рассмотрим несколько рекомендаций строителей и инженеров, они касаются индивидуальных случаев и учитывают технические параметры отопительных котлов и дымоходов.

Это общие советы, их рекомендуется учитывать во время принятия окончательного решения.

Как правильно выбрать колпак для дымохода?

Характеристики работы и надежность дефлекторов находится в прямой зависимости от видов отопительного прибора и топлива.

Если используется газовый котел можно выбрать конструкцию открытого типа с соплом. Козырек для печной трубы должен соответствовать виду установки и топливу, это правило закреплено в нормативных документах.

Газовые котлы имеют небольшую температуру горения, и значит газы, выходящие в дымоход, нагреты до определенной низкой температуры. На месте выхода пара, особенно при низких температурах, начинается обмерзание конденсата и постепенное закрывания льдом воздушного канала. Если труба выполнена из кирпича, а котел работает на природном газе – в этом случае установка дефлектора запрещена.

Но печи и котлы, работающие на твердом топливе, разогревают газы до 2600 на выходе из дымохода. Поэтому такие трубы можно защищать колпаками любой формы, из разных материалов.

Если используются качественные паллеты, уровень КПД и температура выходящих газов значительно повышается, такие дымоходы обустраивают конструкцией с открытым соплом. Но на трубы из кирпича, потребуется устанавливать защиту с зонтиком. Она не позволит попадать в канал воды и разрушать кирпич.

Итог – выбираете козырек для газового котла, лучше купить с открытым соплом. Для отопителей сжигающих все виды твердого топлива или на солярке можно устанавливать все виды и формы конструкций.

Как сделать колпак на трубу дымохода своими руками: чертежи, видеоинструкция

Специальный колпак для трубы выполняет не только защитную функцию, а также улучшает тягу и продлевает срок службы конструкции.

Зачем нужен и как работает

Основными функциями колпака для дымохода являются:

• в первую очередь защитная. Если в открытую трубу извне могут попасть различный мусор, пыль, дождь, то после установки на нее нехитрой крышки такая проблема исчезнет сама собой;
• влага от конденсата разрушает дымоход, а специальный зонтик способен с этим справиться;
• такой металлический элемент также способен сделать конструкцию крепче, а значит, надежнее;
• если мы имеем кирпичную конструкцию дымохода, то колпак на нем предотвращает разрушение кладки;
• эстетическая функция. Да, симпатичный зонтик на верхней части трубы смотрится очень мило.

Существует несколько модификаций устройства, но все они достаточно простые и состоят из таких элементов, как сам защитный зонт и приспособление для отвода влаги. Принцип его действия следующий:

• когда воздух трубой поднимается, он встречает на пути пр еграду в виде дефлектора;
• после этого поток воздуха уходит вверх, словно увлекает за собой дым;
• в результате горячий воздух по каналу начинает двигаться с ускорением;
• небольшие зазоры в защитном зонтике защищают в это время дымоход;
• так называемый обратный конус, который является частью конструкции колпака, предотвращает образование обратной тяги во время движения ветра понизу.

Но, даже убедившись в необходимости наличия на дымоходе такого колпака, не спешите бежать в магазин. Как соорудить своими руками колпак на трубу дымохода, рассмотрим далее.

С чего начать и как делать

Первым делом нужно определиться с выбором материала. Делают такие грибки преимущественно из металла, а чаще всего для этого используют оцинкованную жесть. Если выбрать для этого дела черную сталь, то простоту внешнего вида желательно впоследствии дополнить коваными элементами. Но нужно помнить о том, что вес таких колпаков позволит установить их только на очень надежную крышу. Бывают такие крышки даже из меди. Они хоть и прочные, но слишком дорогие.

Интересно, что в данной ситуации важнее правильность сборки, а не использованный материал. Итак, приступаем к работе.

Делаем замеры трубы с учетом зазора до 5 см. А если прилегать будет плотнее, то возможно образование тепловой пробки, что усложнит выход опасных газов. Теперь делаем чертеж на плотной бумаге или картоне, вырезаем и примеряем заготовку в виде зонтика к дымоходу. Дальше такие действия:

• чертим на листе металла прямоугольник подходящего по размеру и отрезаем его;
• теперь из прямоугольника вырезаем круг с углом 45 градусов по отношению к центру;
• с помощью киянки делаем подгонку;
• с помощью стола или другой устойчивой поверхности выгибаем нужный изгиб зонтика;
• из того же материала делаем основание и крепежные ножки, сгибая уголки;
• все части соединяем между собой заклепками;
• присматриваемся и, если видны огрехи работы, подправляем их;
• в колпаке отмеряем на одинаковом расстоянии друг от друга и просверливаем дырки, с помощью которых заклепками соединяем его с ножками;
• примеряем к основе и также сверлим отверстия для крепежа заклепками;
• проводим монтаж готового изделия сверху дымохода.

Однозначно никакое пошаговое описание не даст столь исчерпывающей практической информации, как видеоинструкция. Достаточно посмотреть один раз, чтобы быстро сделать такой нужный механизм самому. Важно знать, что неправильно сделанные расчеты размеров колпака могут привести к тому, что дымоход не будет работать. Но есть еще и другие причины, препятствующие его функционированию. Например, слишком большая высота трубы или ошибки во время его установки. Кроме того, дело может быть и в сильном ветре, препятствующем выходу наружу дыма. Это самая распространенная проблема ухудшения работы системы. И только правильно сделанный, качественный колпак избавит вас от подобных затруднений.

Сложно спорить с тем, что приобрести подобный защитный колпак гораздо проще, чем делать своими руками. Но, исходя из простоты и легкости изготовления, почему бы не рискнуть и не попробовать смастерить собственноручно! Тем более много сил и времени это не займет.

Как изготовить козырек на дымоход

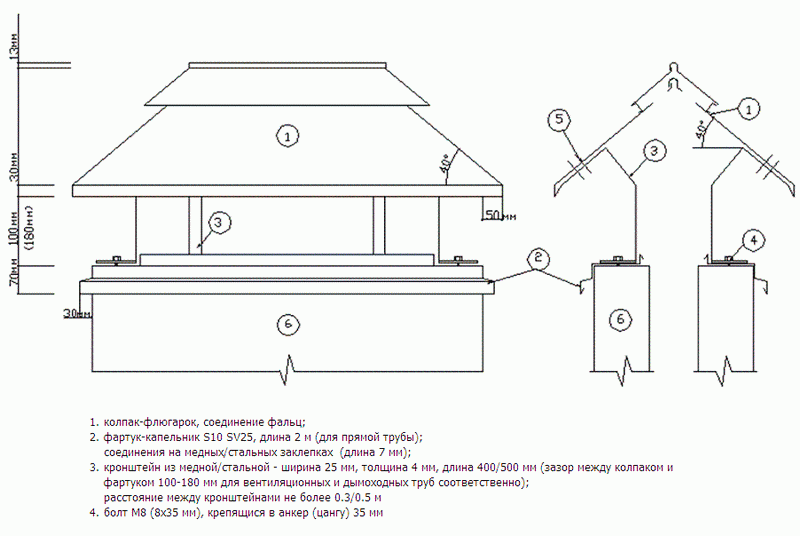

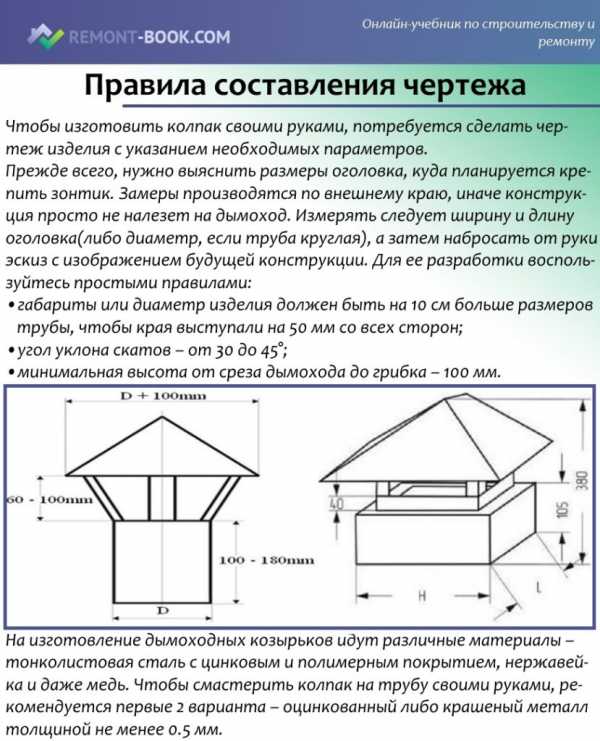

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

• габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
• угол уклона скатов – от 30 до 45°;
• минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

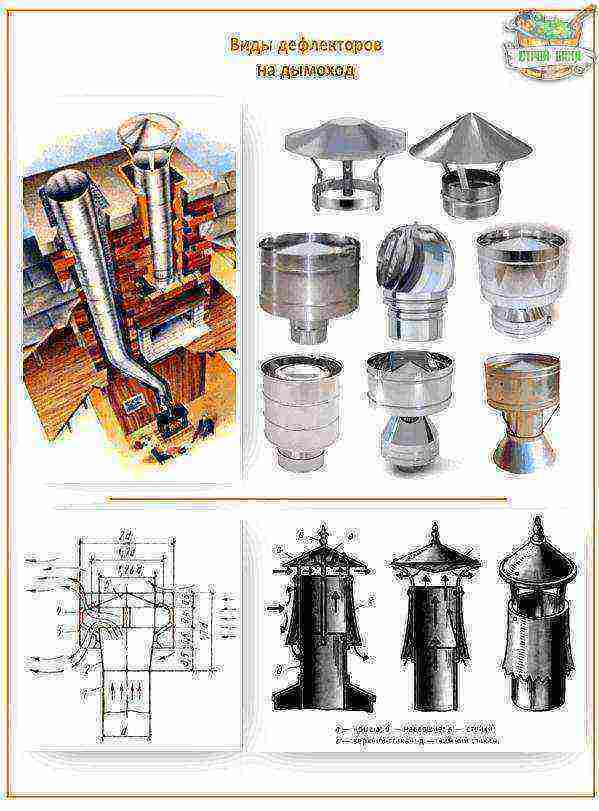

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

Схема работы дефлектора – ветер создает внутри колпака разрежение

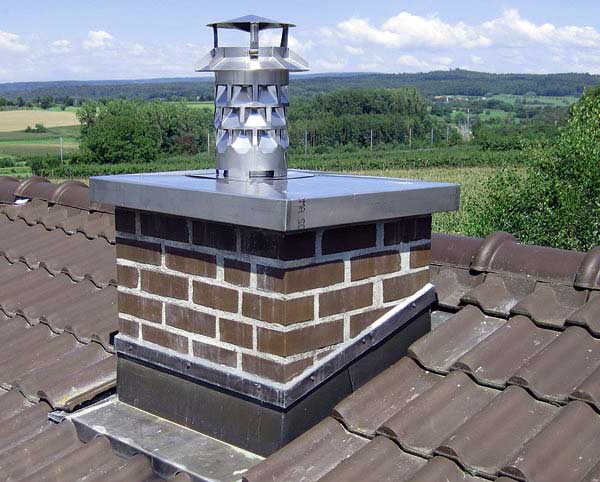

Для справки. Такой же эффект создают ротационные сферические насадки, чей пример изображен на картинке.

Насадка красивая, но не слишком эффективная и надежная

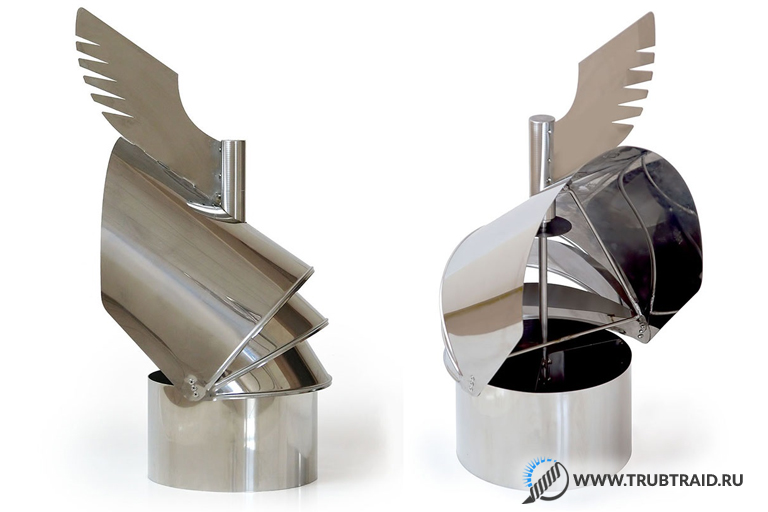

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

Флюгер хорошо помогает от задувания ветром, но от сильных порывов может сломаться

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

Делаем простой круглый грибок

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
2. Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
3. Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.

Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2—3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно продемонстрировано мастером на видео:

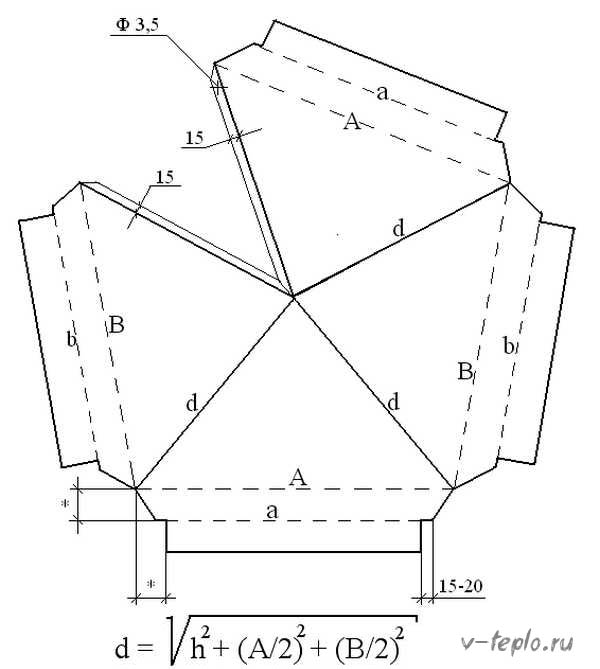

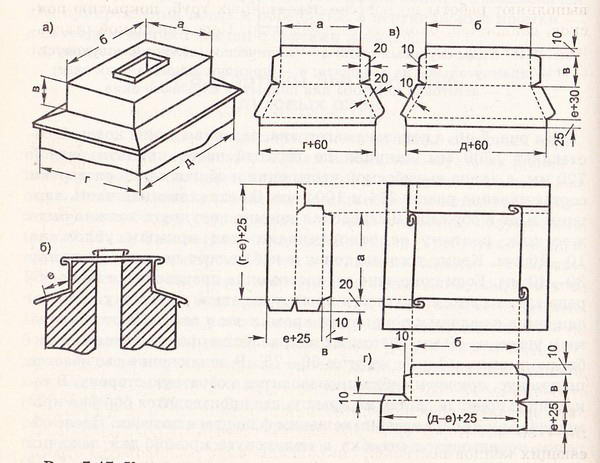

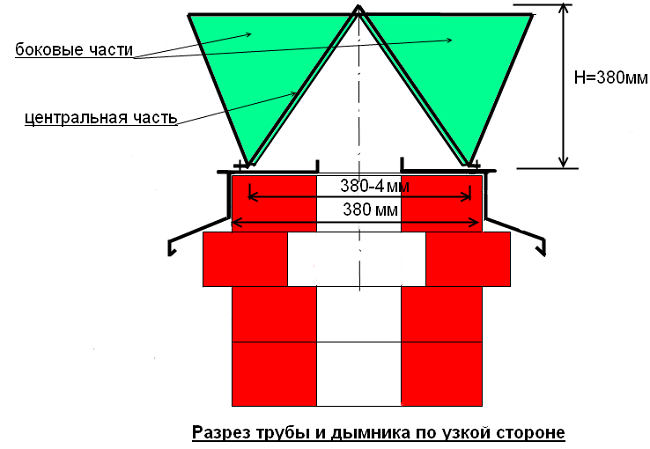

Двускатный зонт прямоугольной формы

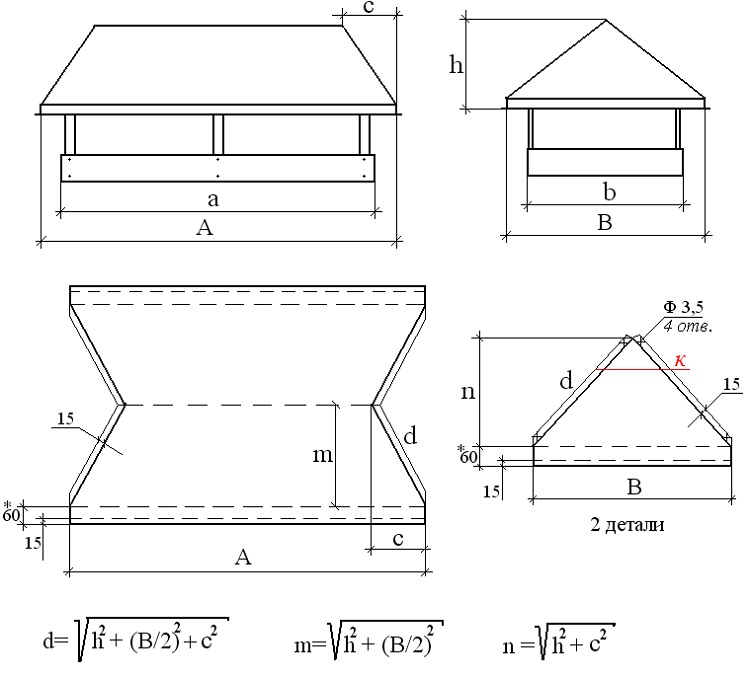

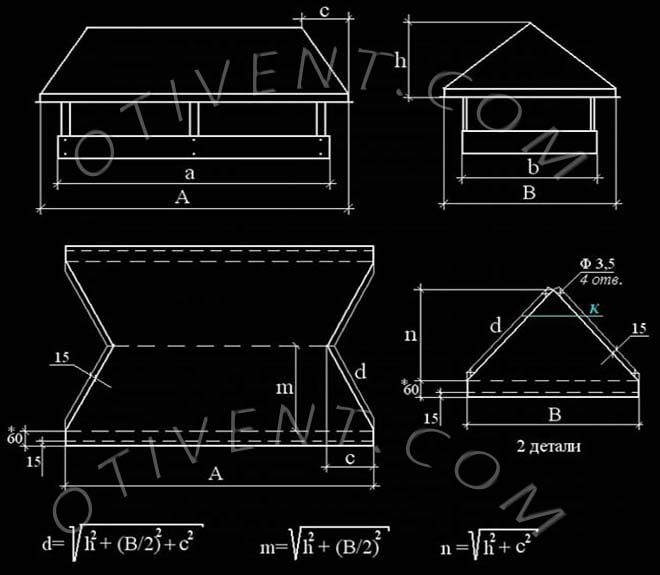

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Совет. Нижнюю часть, опоясывающую устье дымового канала, лучше выполнить в виде Z-образного профиля с углами 90°, который впоследствии «сядет» сверху на оголовок. Затем эти профили соединяются в цельную раму на заклепках.

Сборка рамы и монтаж стоек по углам, крепление производится заклепками

Изготовить колпак на трубу своими руками относительно просто – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Как выбрать колпак

Выбор дымника является непростой задачей, так как нужно учитывать несколько факторов. Важно знать тип котельной и вид используемого топлива. Например, для газовых котлов подходят дымники в виде сопла.

Важно! В нормативных документах указано правило, согласно которому для труб газовых котлов нельзя использовать колпаки-зонты.

Указанный запрет обосновывается тем, что в зимнее время на колпаке скапливается конденсат, который быстро замерзает и может перекрыть отверстие дымохода. Если же используются твердотопливные котлы, температура газа остается в пределах 150-250 градусов и использование насадки не приводит к указанным последствиям. Следует помнить о том, что при использовании твердотопливных котлов не стоит выбирать сложные конструкции, которые не поддаются очистке. Это связано с тем, что они быстро покроются сажей и избавиться от нее не получится.

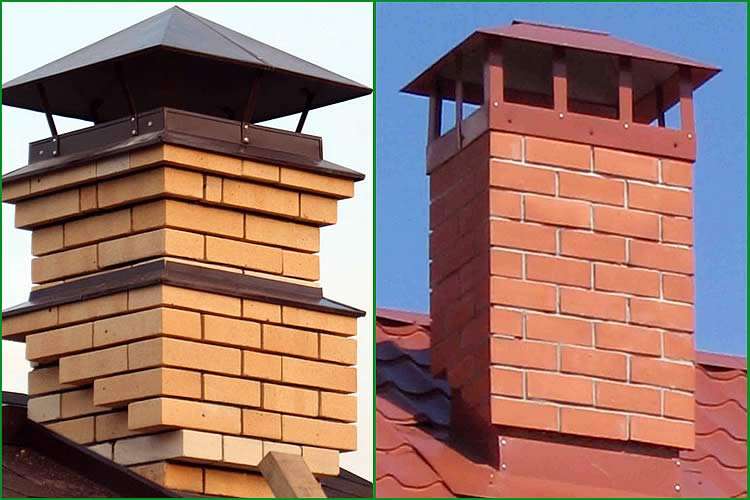

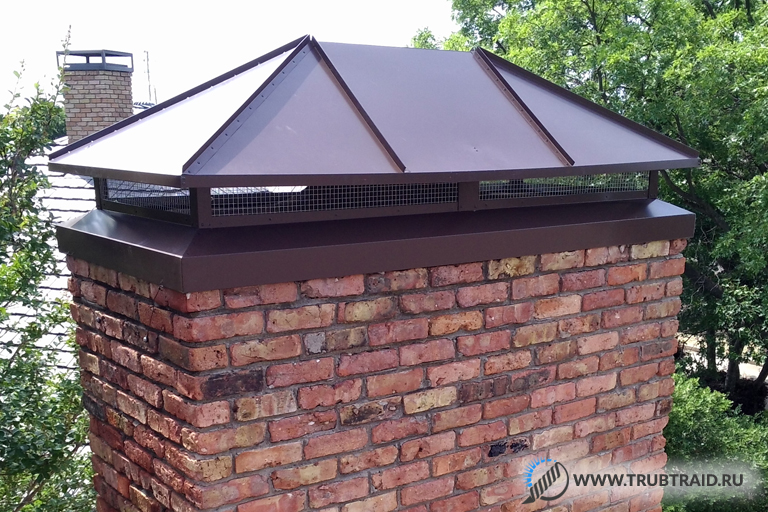

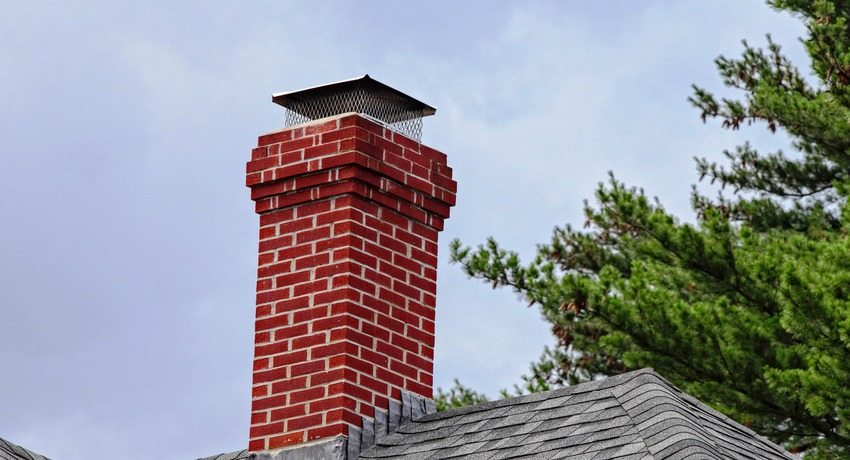

Колпак на кирпичный дымоход

Колпак (дымник, флюгер, оголовка, зонт) — дополнительное защитное приспособление на кирпичную трубу дымохода. Конструкция служит декоративной частью и выполняет функцию защиты от погодных факторов, осадков и скапливания мусора. Дымник усиливает тягу в трубе и правильному выведению продуктов сгорания с дымохода. Колпаки выполняются из любого вида метла — стали, цинка, меди, алюминия, которые служат 8—10 лет. Большим спросом пользуются кованые зонты с разными фигурками на крышке.

Для чего нужен и как работает колпак?

Дымник для кирпичной кладки — универсальное приспособление, которое крепится на оголовок дымохода, обеспечивает эстетичный вид. Оголовка может иметь различную конструкцию и выполняет такие функции в работе дымаря:

• Защита трубы дымохода от влияния осадков. При обильном количестве воды или снега на внутренних стенках накапливается конденсат, который может образовать пробку. Флюгер снижает вероятность попадания осадков внутрь.
• Сохранение прочности кирпичной кладки. За счет защитного колпака влияние атмосферных изменений на кирпич сокращается. Внутренний материал канала меньше поддается погодным влияниям и служит в 2 раза дольше.
• Фильтр. Современные флюгера выполняются со специальным углублением и с креплением защитной сетки, которое препятствует попаданию мусора, веток, птичек и разного мусора в канал дымаря.
• Усиление тяги. Существует множество насадок со встроенным дефлектором для увеличения тяги, но даже обыкновенная форма гриба способствует ее повышению.
• Сохранение тепла в доме. За счет закрытого оголовка теплотворность сохраняется довольно длительное время, минимизируется блуждание сквозняка в канале.

Виды колпаков

В продаже можно найти конструкции прямоугольной формы.

Конструкция дымника подбирается соответственно размеру трубы дымаря. Различается насадка по форме: круглая, квадратная и прямоугольная. Основными вариантами становятся крыша с плоским зонтом, дымник с четырехскатной или полукруглой крышей, колпак с конусообразным зонтом, крыша в виде четырех щипцов, флюгеры с открывающейся крышкой. Кованый колпак часто выполняется с орнаментом, искрогасителем и дополняется разного вида фигурками.

Как выбрать правильный тип?

Колпаки отличаются размером, строением, материалом и зависят от вида конструкции отвода. При выборе оголовка на дымоход необходимо знать строение трубы и размеры.

Для кирпичного дымаря с твердотопливной системой отопления подойдет любая конструкция, но часто останавливаются на выборе дымника с четырехскатной крышей.

Оптимальным вариантом служит трехслойная структура, ведь наличие такой модели тщательно защищает дымоход от осадков, а влага собирается в специальном сборнике. Колпак с конусообразным зонтом больше подойдет для трубы с круглым сечением.

При выборе флюгарки со встроенным флюгером вставляют специальную заслонку, что в ветреную погоду способствует бесперебойному выведению дыма, а также облегчает чистку дымаря. Но также желательно установить защитную сетку под зонтом, во избежание попадания разного мусора в трубу. Важные советы при выборе:

Чтобы канал продувался более эффективно, можно приобрести изделие двухэтажного типа.

• Окрашенные дымники не подойдут для труб дровяных печей из-за быстрого выгорания краски.
• Двухэтажные модели колпаков позволяют получить лучший продув в канале.
• Приспособление со встроенным дефлектором обеспечивает наибольшую тягу в дымаре.
• Колпаки с двойным уплотнением отлично переносят высокие температуры воздуха.
• Дымник с откидной крышкой облегчает чистку трубы.

При выборе колпака необходимо подобрать правильные размеры, тогда дымник будет правильно установлен, и будет нормально исполнять свои функции.

Как смастерить флюгер в домашних условиях?

Чтобы сделать колпак своими руками необходимо правильно измерять дымоход и нарисовать чертежа. Для измерения берутся диаметры внешних и внутренних стенок дымохода. Можно взять готовый чертеж и сперва дымник сконструировать из обычной картонки. Если работа устраивает, можно чертежи переносить на металл, который используется для конструкции. Из размеченного метала вырезаются заготовки, которые впоследствии крепятся между собой креплением из нержавеющей стали. После окончания сборки конструкцию крепят на дымарь.

Как установить колпак на трубу?

Конструкция устанавливается на трубу после проверки надежности кладки.

1. В верхнем сегменте трубы дымохода простучать кирпичи, определив по звуку плотность стены и надежность конструкции. В случае выявления повреждений, заменить стройматериал и тщательно заделать раствором швы и щели.
2. Аккуратно надеть колпак на трубу, не задев кирпичную кладку.

3. Закрепить конструкцию на дымоходе при помощи анкеров, дюбелей или других приспособлений.

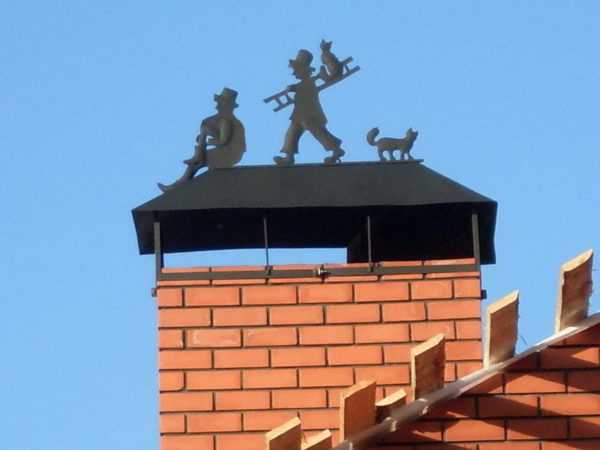

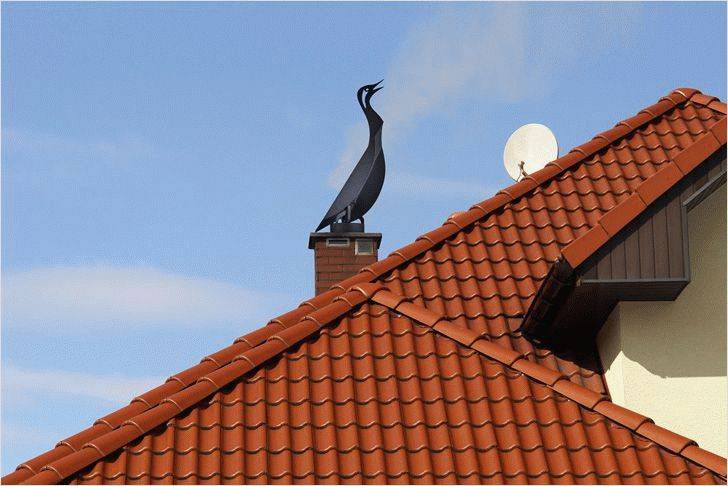

4. Если есть фигурки, прикрепить их к дымнику в самом конце.

С каждой стороны дымохода конструкция крепится на два крепления. При использовании в монтаже медных колпаков, крепление делается из такого же материала, что и сама конструкция.

В крепежах других материалов, следует воспользоваться деталями из нержавеющей стали для предотвращения появления ржавчины.

Колпак на трубу дымохода: как сделать своими руками

Опубликовано

Конструкция дымохода будет неполной и неэффективной без специального колпака, который представляет собой внешний элемент. Существуют разные варианты колпаков, отличающиеся комплексом особенностей. Для обеспечения наибольшей функциональности дымохода важно выбрать подходящую конструкцию.

Назначение и функции колпака на дымоход

Колпак на внешнюю часть трубы дымохода является довольно важным элементов, выполняющим сразу несколько функций. Правильно подобранная деталь для трубы хорошо дополняет внешний вид здания, подчёркивая стиль дизайна. При этом колпак имеет компактные размеры, легко монтируется и увеличивает эффективность дымохода.

Дымоходный колпак изготавливается из металла, так как этот материал обеспечивает прочность и долговечность изделия. Простая конструкция выполняет следующие функции:

• защита внутренней части дымохода от влаги, мусора и пыли;
• усиление тяги в трубе для эффективного прогорания топлива в печи;
• эстетичное дополнение дизайна здания;
• продление срока эксплуатации дымохода в результате его защиты от осадков.

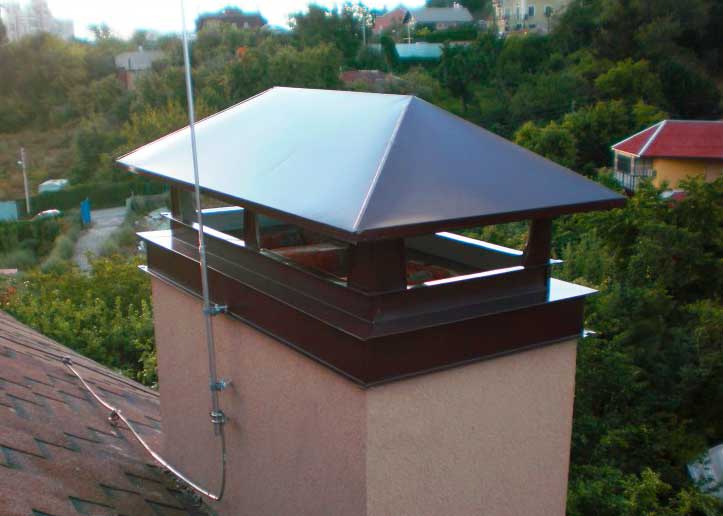

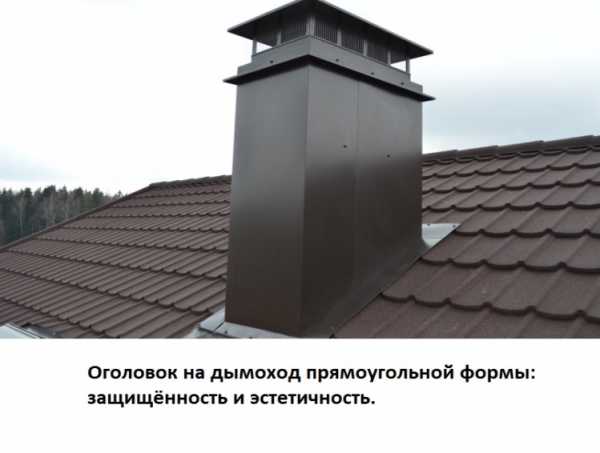

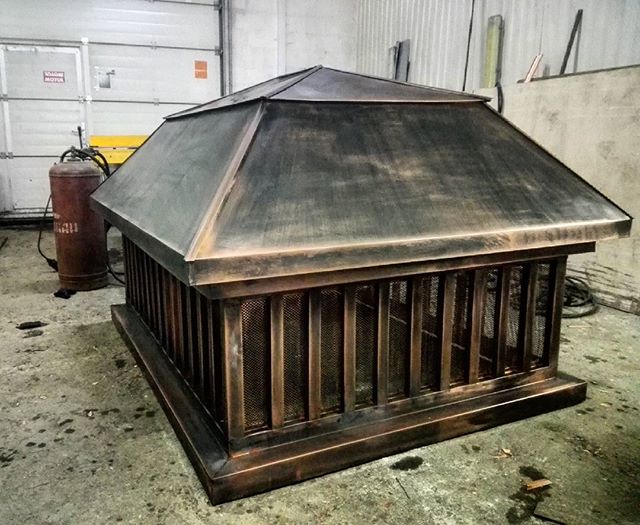

Колпак прямоугольной или квадратной формы — наиболее распространённый вариант. Такой элемент обеспечивает эффективную тягу и хорошо дополняет конструкцию дымохода, с эстетической точки зрения.

Материалы для дымника

Колпак находится снаружи дымохода и подвергается воздействию климатических факторов, ультрафиолетовых лучей. Поэтому для изготовления дымника используют только качественные, прочные, устойчивые к различным факторам материалы.

Для изготовления колпака используют различные виды металлов, каждый из которых отличается свойствами и характеристиками. Основными являются следующие варианты:

• сталь листовая;
• листовой алюминий;
• медный металлопрокат;
• нержавеющая сталь в листах;
• цинко — титановый сплав.

В зависимости от материала, который послужил основой для колпака, отличаются и характеристики изделия. Например, срок службы стальных дымников составляет около 5 лет, а модели из листового алюминия можно эксплуатировать в течение 8 лет. Наибольшей долговечностью отличаются колпаки из нержавеющей стали, цинко — титанового сплава и меди, срок службы которых достигает 50–100 лет.

Варианты конструкций

Существует множество вариантов колпаков на дымоход, отличающихся внешним видом. При этом конструкция всех видов изделий включает в себя основание, верхнюю крышу и вертикальные стойки. Такой колпак прост и хорошо защищает дымоход от осадков. Более сложные варианты представляют собой дефлекторы, одна из главных функций которых заключает в усилении тяги.

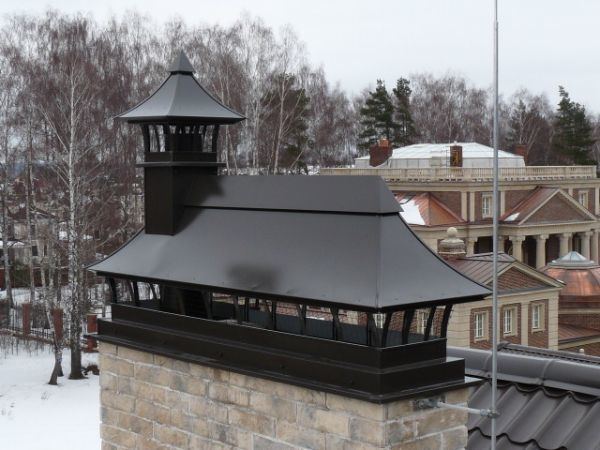

Среди наиболее востребованных вариантов дымников особенно примечательны следующие:

• колпак с открывающейся крышкой;
• плоский дымник для трубы;
• колпак с флюгером;
• колпак многоскатной конструкции;
• дефлектор с вентиляционными отверстиями.

Выбор определённого варианта осуществляется в зависимости от типа кровли, дизайна дома, формы и конструкции дымохода. Например, для металлической круглой трубы оптимальны дефлекторы из металла, обеспечивающие усиленную тягу.

Фотогалерея: виды колпаков для дымоходаВыбор колпака в зависимости от дымохода

Правильный выбор колпака для трубы является залогом эффективного обогрева помещений в доме и отсутствия поломок дымохода. Выбор типа дымника осуществляется в зависимости от варианта трубы и системы отопления. Например, для дымохода газового котла используют только элементы в виде сопла, имеющие открытый верх. Такая модель позволяет исключить покрытие льдом всей поверхности колпака в зимнее время года.

Для кирпичных выводов часто используют многоскатные, прямоугольные или квадратные элементы. На поверхности таких колпаков не скапливаются осадки и поэтому дымники не подвергаются существенной нагрузке. Форма дефлектора подбирается в зависимости от личных предпочтений, оформления здания. Многие варианты колпаков легко дополнить кованым флюгером или витыми элементами.

Изготовление колпака своими руками

Наиболее распространённым и универсальным вариантом является прямоугольный колпак с четырьмя скатами. Такое изделие несложно приобрести, но сделать своими руками можно более простой, но не менее эффективный полукруглый вариант.

Для этого понадобятся лист оцинкованного металла толщиной от 1 мм, заклёпки, ножницы по металлу. Комплекс приспособлений дополняет маркер для проведения разметки. Предварительно определяют размеры конструкции и делают чертёж в натуральную величину на картоне. Сделать чертёж можно самостоятельно или же взяв за основу готовую схему и скорректировав её параметры.

Комплекс работ по изготовлению дымника предполагает следующие этапы:

1. Из листа металла вырезают прямоугольник, который станет полукруглой крышей дымника. Для этого на металл переносят чертёж и ножницами вырезают элемент.

   Оцинкованная сталь легко подвергается обработке

2. Из того же металла нарезают полосы, из которых будет собираться каркас для крепления колпака на трубу. Ширина полос должна быть около 10 см, а длина зависит от размеров дымохода.

   Металлические полосы или профили позволяют сделать каркас для крепления колпака

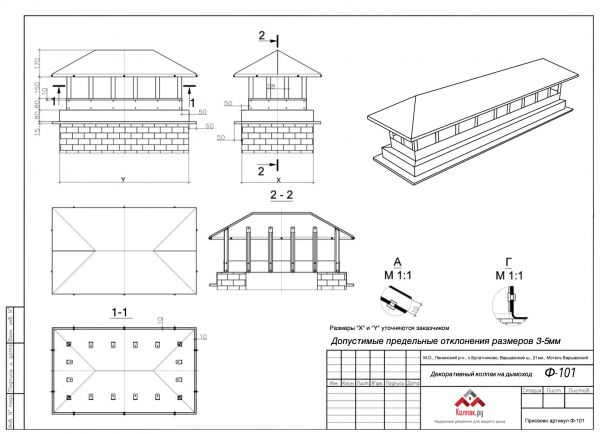

3. Конструкцию собирают по чертежу, скрепив заклёпками или сваркой каркас и вертикальные стойки. Затем сгибают прямоугольный лист, фиксируют его с двух сторон к каркасу.

   Каркас может иметь ступенчатую форму

Видео: изготовление дымника

Сделать колпак на дымоходную трубу своими руками несложно, но важное значение имеет точное определение параметров изделия. Качественные материалы также являются залогом создания долговечной конструкции.

Флюгер для дымохода своими руками: чертежи

С помощью инструкции и чертежей возможно создать свой вариант флюгера, сэкономив при этом средства.

Флюгер для дымовой трубы выполняет не только декоративную роль, но и защитную. На сегодняшний день, магазины стройматериалов предлагают различные модели флюгеров, но это несложный в исполнении элемент кровли, поэтому изготовить его можно самостоятельно.

Определение флюгера и его разновидности

Флюгер – металлическое устройство, представляющее из себя флажок и противовес. Его применение впервые было зафиксированов Европе. Конструкция является оригинальным украшением крыши и защитным элементом от попадания в дымовую трубу осадков и птиц. Зафиксированный на дымоходе флюгер эстетически дополняет кровлю, придавая ей завершенности.

Простой принцип работы состоит в следующем: потоки ветра воздействуют на противовес, направляя его в сторону воздушного потока, а флажок индицирует направление. Именно на флажок возложена декоративная роль. Его исполнение может быть в виде различных фигур: журавля, кота, зверя или человека.

Еще с старорусских сказок нам знакомы терема с фигуркой петуха, ведь на древней Руси ходило поверье, что именно голос этой птицы отгоняет злых духов. Сегодня же, актуальной является фигурка корабля с парусами, считающаяся символом счастья и удачи.

Изображение льва, ознаменовано символикой огромного потенциала сил хозяина, справедливости и желание продвигаться только вперед.

Различают такие разновидности флюгеров:

• индицирующий потоки ветра. Такой видактуален для применения на метеорологических станциях. Даже не смотря на большое количество современного оборудования, флюгеры все еще применяются. Большую роль они играют в прибрежных городах, где направление ветра определяет работоспособность портов. Чувствительность флюгера очень высокая и даже при низком уровне ветрового потока, прибор его зафиксирует, в то время, когда современное оборудование еще не срабатывает.
• Вильда. Современная разновидность флюгера, определяющая и направление, и силу ветряного прибор оснащен вертикальной пластиной, угол наклона которой указывает силу. с которой дует ветер.

Совет!Для самостоятельного изготовления флюгарки потребуется строго следовать пошаговой инструкции, ориентируясь на схему-чертеж.

Поэтапная инструкция создания флюгарки

Достаточно большой выбор вариаций, как сделать флюгер на дымовую трубу предоставлен в сети интернет. С помощью чертежей этот процесс не составит особого труда.

Необычная модель флюгера

Такая модель может быть изготовлена из нержавейки или медного сплава, толщиной не менее 1 мм. И первый и второй материал имеют положительные антикоррозийные характеристики. Они достаточно легкие и имеют прочный состав.

Совет! Выбрав в качестве материала изготовления медь, можно значительно увеличить срок эксплуатации флюгера, но в смете стоит учесть недешевую стоимость металла.

Самостоятельное изготовление флюгарки состоит из следующих действий:

1. Необходимо подобрать размеры и определить приблизительный вес будущей конструкции. С помощью нижеприведенного рисунка с этим пунктом можно легко разобраться.

1. Из подготовленного листа металла вырезают элементы флюгера.

1. Производится сборка всех составных элементов, исходя из инструкции на картинке.

1. Собранный элемент защиты надлежит установке на дымоход.

Установка такой модели флюгера производится на оголовке дымоходной трубы. Этот элемент не только декоративный, но и способствует предотвращению обратной тяги.

Совет! Любые прихоти погоды: дождь, град, сильный ветер или резкие перепады температуры – значительно снижают срок эксплуатации дымоотвода. Поэтому для его защиты и устанавливают флюгер.

Флюгер-дефлектор

Еще одним популярным вариантом самостоятельного изготовления защитного элемента для дымовой трубы является флюгер-дефлектор. Ниже представлена схема-чертеж такой модели. Для ее изготовления также не потребуется особых навыков.

Флюгер-дефлектор монтируется на купол, закрывающий дымоотводную трубу. Материал для изготовления должен обязательно обладать антикоррозийными свойствами.

Первое, что предстоит сделать – купол. Для этого потребуется следовать указаниям на чертеже:

1. Первыми крепятся стойки (4) к нижней части цилиндра (9).
2. Здесь будут использоваться квадратные гайки М6 (8) совместно с болтами М6 (7).
3. Далее устанавливается верхняя часть цилиндра (3), которую закрепляют с помощью хомута (5).
4. На самой верхушке стоек, с помощью заклепок (6) фиксируется обратный конус (2).

Переходим к изготовлению флюгера.

Стоит воспользоваться чертежом, приведенным ниже, который демонстративно показывает, процесс создания декоративного флюгера.

Процесс изготовления:

1. Делается опора в качестве которой выступает труба, длиной 12,5 см и диаметром 1,3 см.

1. На трубе потребуется сделать резьбу.

1. Подбираем подшипник по диаметру трубы, который далее нужно установить в полость основы.

1. Две металлические пластины привариваются по бокам трубы, с углом наклона, соответствующему куполу. Установка производится таким образом, чтобы в процессе вращения элементы не прикасались друг к другу.

1. Необходимо монтировать розу ветров, представленную тонкими прутьями, на которых прикреплены буквы, обозначающие стороны света.

1. Во избежание попадания влаги в середину корпуса розы ветров, над ней делают козырек.

1. На основание с резьбой садят крышку, выполненную из стали.

1. На стрелке-крышке будет крепится противовес и флажок.

Все элементы флюгера собраны и можно оценить проделанную работу.

Представленные модели флюгеров – это отличное решение для украшения, а также защиты кровли дома. Выбрав другой вариант конструкции, его можно воссоздать по аналогичному принципу.

Остались вопросы? С радостью поможем!

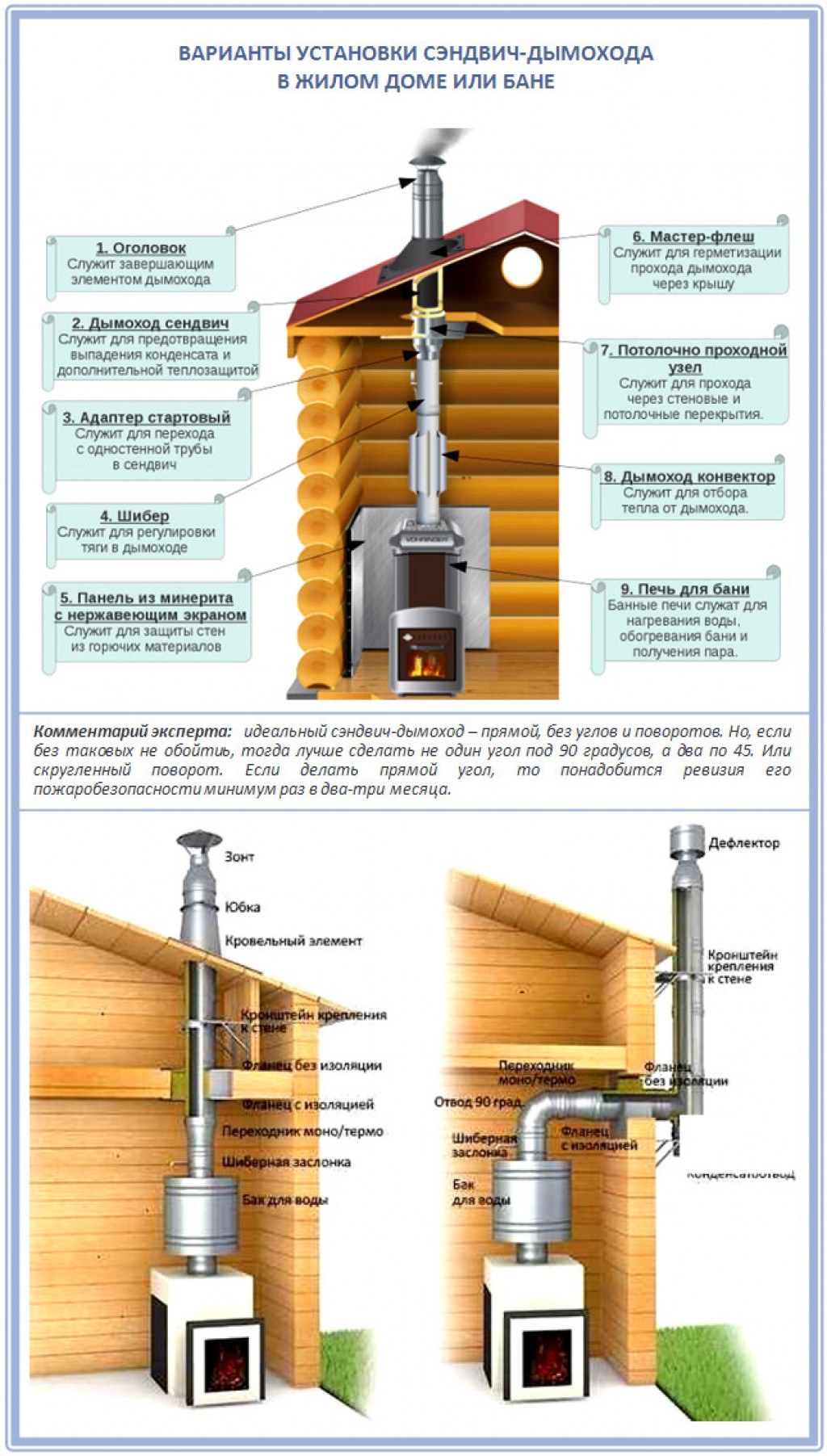

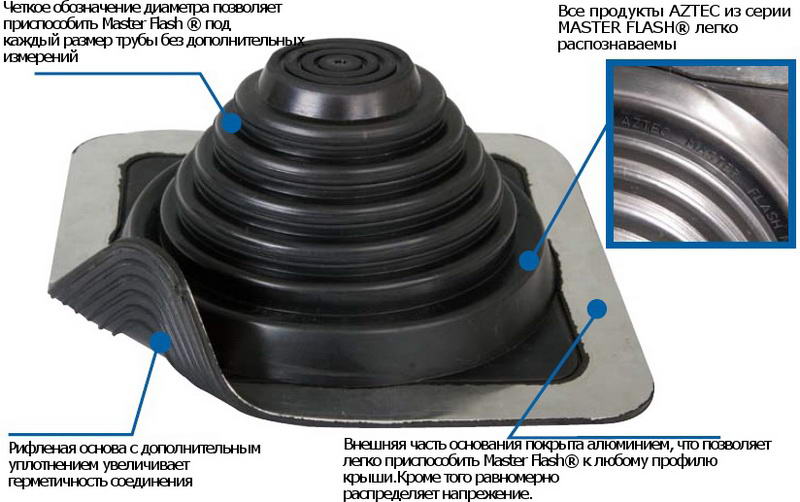

Инструкция установки по конкретным типам

Керамические дымоходы отличаются высокой стойкостью к высоким температурам, долговечностью и отличными эксплуатационными качествами. Гладкая поверхность снижает вероятность накопления сажи или золы.

Разделяются по материалу:

• Встречаются из качественных сортов глины (это сам по себе очень дорогой материал), главной особенностью которых являются мелкая дисперсность и однородность.
• При производстве шамотных используются недорогие сорта глины, которые имеют крупнодисперсные частицы.

Срок службы у таких моделей тоже разный.

По типу сборки керамические дымоходы бывают:

• керамо-керамзитные – труба «окантовывается» керамзитными блоками и внешне похожа на кирпичную;
• керамо-нержавеющие – оболочка выполняется из зеркальной нержавеющей стали толщиной 0,8 мм (внешний эффект – труба кажется металлической);
• керамзито-нержавеющие.

Монтаж дымника на кирпичную трубу

При установке дымника в первую очередь необходимо учесть, что масса его внушительна (может достигать 70 кг). Поэтому, прежде чем устанавливать этот аксессуар, необходимо определиться с принципом крепления.

ОСТОРОЖНО!

Крепление дымника должно быть максимально надежным и устойчивым к порывам сильного ветра.

Иначе, если ветер сдует этот массивный элемент, то, в лучшем случае, он повредит кровельное покрытие, или же, что хуже — принесет вред здоровью детей, играющим во дворе, или прохожим.

Крепить верхушки труб можно:

• дюбелями с саморезами (если труба выполнена из облегченного кирпича);
• анкерами (если масса элемента значительна).

Крепление дымника саморезами следует производить к самому верхнему ряду кирпичной кладки трубы. Так как чаще выполняется исполнение трубы из облегченного материала, то сверлить отверстия под дюбель следует в цементных швах кладки. Диаметр сверла (как и дюбеля) должен быть 8 мм.

Монтаж дымника-флюгера

Чтобы не терять значительное время на соотношение отверстий в трубе и аксессуара, сверлить лучше по отверстиям в колпаке, уже надетом на дымоход. Для большей надежности рекомендуется обмакнуть дюбеля в цементный раствор перед их введением в стену.

Высверлив все отверстия и установив дюбеля, закрепить элемент саморезами.

Последовательность выполнения работ по монтажу кованого дымника анкерами:

• по размеру трубы собрать фартуки в форме короба;
• изготовленный короб надеть на трубу;
• на короб установить дымник с кронштейнами так, чтобы была возможность отметить на трубе и кронштейнах отверстия для сверления;
• просверлить в коробе необходимые отверстия (8,5 мм);
• в трубе высверлить по отмеченным местам отверстия под анкеры в 10 мм. Глубина вхождения не менее 3 см;
• в отверстия установить анкеры;
• на короб надеть крышку с кронштейнами;
• по соответствию отверстий закрепить элементы болтами.

ВАЖНО!

Трубы под анкерные крепления должны быть выполнены из плотных (не пустотелых) материалов.

Иначе тяжелая конструкция дымника не будет прочно закреплена.

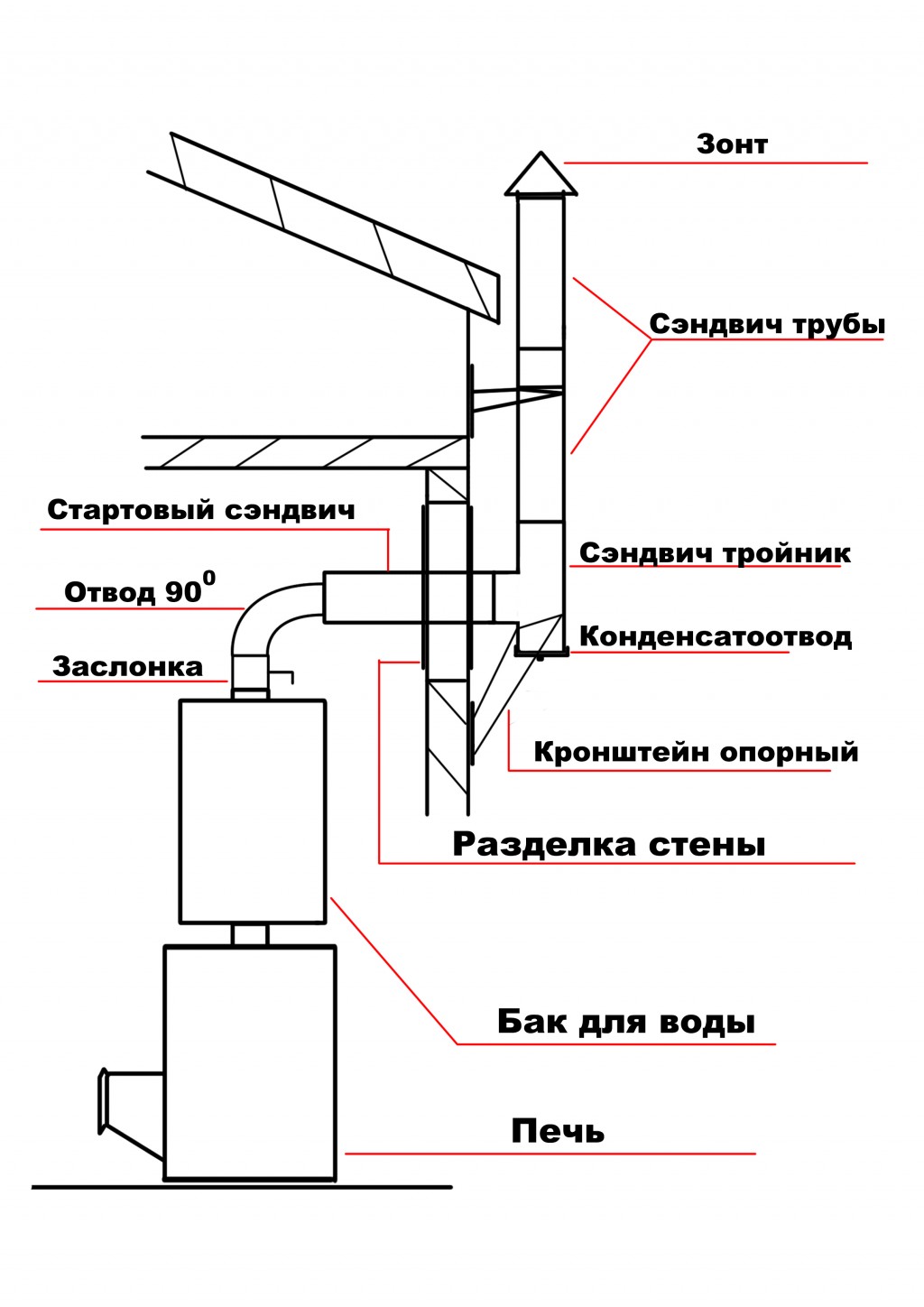

В разрезе

Далее для защиты дымохода от влаги и законченности его оборудования монтируют кожухи, которые также несут декоративные функции.

Заключение

Колпак на трубу дымохода позволяет защитить канал от загрязнения, продлить срок эксплуатации отопительной системы, но несколько снижает силу тяги. Он может служить украшением крыши и защитой дымохода, или создать настоящую проблему, обледенев зимой. Устанавливать его или нет, каждый решает сам, исходя из особенностей отопительной системы и личных предпочтений.

Оценок 0 Прочитать позже Отправим материал на почту Согласен на обработку персональных данных. политика конфиденциальности

• Поделиться:

Чем закрыть сверху дымоход сложного устройства?

Самое простое и технологически правильное решение – установить на такой дымоход металлический широкий колпак:

Еще один хороший вариант защиты такого дымохода от попадания влаги и снега между контурами – создание бетонной шапки:

Отметим, что для многих подобный вариант завершения дымохода кажется удивительным: зачем при изготовлении колпака на дымоход делать при выходе еще и делать стяжку? На самом деле такая стяжка не позволяет искрам попадать в шахту, а дождевая вода стекает исключительно только на улицу.

Также подходящий вариант – изготовление такого колпака достаточно широким, чтобы полностью закрыть собой вход в трубу:

Изучайте наши мастер-классы, выбирайте подходящую конструкцию и делайте заготовку для будущего объекта собственной гордости!

Какой колпак выбрать?

Выбор конструкции колпака напрямую зависит от типа отопительного прибора — котел или печь, а также от материала, из которого изготовлен дымоход. Подходящий дымник для кирпичной печи и колпак для дымохода газового котла отличаются, это обусловлено различным КПД этих устройств и температурой дымовых газов.

Конструкция дымохода в кирпичной печи может быть различной, но традиционно используется дымоход и труба из кирпича квадратного или прямоугольного сечения. С точки зрения аэродинамики такая конструкция трубы не очень хороша — в ней образуются завихрения, из-за которых ухудшается тяга. В ветреную погоду при низком атмосферном давлении тягу может вообще перевернуть, и весь дым пойдет в комнату.

Шероховатая поверхность кирпича создает прекрасные условия для осаждения копоти, сажи и пыли, кроме того, в летнее время в трубе могут скапливаться листья, мусор, птицы могут облюбовать их для устройства гнезда. Все это способствует быстрому зарастанию просвета трубы, ухудшению тяги вплоть до полного ее прекращения, при этом попытка растопить печь может привести к пожару.

Учитывая все названные причины, кирпичные трубы рекомендуется оборудовать колпаком, защищающим ее от попадания посторонних предметов и воды. Кроме того, особая конструкция колпака позволяет улучшить тягу и обеспечить ее устойчивость. Такие колпаки называют дефлекторами. Благодаря конструкции они создают разряжение в верхней части трубы и подсос воздуха из топочной камеры .

Устройство и принцип работы

Стандартный прибор состоит:

цилиндра;диффузора;зонтика.

В зависимости от вида может оснащаться дополнительными, расположенными в низу прибора и по кругу диффузора кольцевыми отбоями. Принцип работы любого защитного устройства одинаковый:

Сверху печной трубы устанавливается прибор, который препятствует попаданию сильных порывов воздуха в дымоход и создания в нем воздушной , ударяясь и распространяясь по стенкам цилиндрической части, теряет свою силу и распадается на небольшие ручейки кислорода.

Одна часть таких потоков поднимается вверх, вытягивая из трубы горячие пары. Создается воздушный вихрь выбрасывающий дым вверх. Благодаря этому свойству увеличивается уровень восходящим воздушным массам создается препятствие попаданию влаги в трубу дымохода, а также повышается производительность работы агрегатов до 20%.

Принцип работы грибка на трубу

1. Предотвращает проникновение влаги внутрь дымоходной трубы. Сырость в дымоходе увеличивает расход топлива и создает благоприятные условия для распространения грибка.
2. Закрывает отверстие трубы от попадания веток, листьев, мусора, а также гнездования птиц. Зонт снижает риск возникновения возгорания, засоров. Благодаря ему дымоход реже засоряется и эффективнее функционирует.
3. Оптимизирует работу дымохода. Правильно подобранный козырек на 10-15% увеличивает КПД дымохода. А с помощью специальных аэродинамических дефлекторов с турбинами решают проблему отсутствия тяги.

Воздух, попадая в стенку крышки, заворачивает наверх и своим движением подтягивает дым. Дымоотвод начинает работать эффективнее и значительно усиливается тяга. При угловом или вертикальном направлении ветра, зонт тоже помогает увеличить тягу. Чтобы не возникало проблем и при низовке, нужно установить на крышку обратный конус. Кроме того, предохраняя трубу от влаги, дефлектор препятствует развитию грибка и экономит топливо.

Поток воздуха ударяется о стенки верхнего цилиндра, огибает его. Воздушная струя скользит по поверхности грибка, устремляясь вверх – дым, находящийся в трубе, подсасывается и выводится. Воздух в дымоходе движется интенсивнее – тяга усиливается.

Потоки ветра могут двигаться не в горизонтальном направлении, а вертикально или под углом, но флюгарка сработает и в этом случае: потоки воздуха проникнут в верхний цилиндр сквозь зазор, унося дым. Исключение – низовой ветер: под колпаком появятся мини-вихри, замедляющие выход дыма.

Шапочка грибка должна выступать за края трубы

Форма конструкции

Цель установки определяет выбор конструкции – грибок на трубу вентиляции может иметь форму крышки, зонта. Еще две разновидности – капельники и отводы воды. Формы зонтика, крышки защищают отверстие дымохода от осадков и пыли. Капельники, отводы воды локализуют стекающую влагу, не давая поступать внутрь здания, предотвращают заледенение верхних фрагментов дымохода зимой.

Выбор материала

Грибки выполняются из металла (цветного, черного) и разнятся по толщине, наличию кованых декоративных элементов. Самый частый вариант – изделие из оцинкованной жести. Унитарная конструкция позволяет сделать такой грибок на трубу дымохода своими руками за час-полтора, если есть опыт – за 10 минут. Изделие можно облагородить, окрасив в гармонирующий с цветом кровли оттенок.

Следите за ровностью форм, от этого зависит результат

Черная сталь – материал дорогостоящий, но выглядит скромно за счет цвета, потому стальные модели флюгарок украшают коваными элементами. Недостаток стальных изделий – большая масса, потому такой вариант подходит не на каждую крышу.

На рынке встречаются грибки из легированной стали, меди, прочность – плюс, высокая стоимость – минус. Потому такие модели пользуются ограниченным спросом.

Выбор материала для грибка – скорее, вопрос материальных возможностей, так как функциональность зависит от строения конструкции. Купить готовое изделие – быстрое решение, но если вы хотите сделать грибок самостоятельно, труда это не составит. Разберемся с алгоритмом действий.

ПОДРОБНЕЕ: Дерматит грибковый — лечение, у детей

Оригинальности поможет добавить покраска
