Как правильно сделать лестницу для крыши своими руками

Изготовление кровельной лестницы потребует расчетов и грамотного выбора материала для работы. Изделие должно соответствовать ряду критериев:

• прочность — кровельные конструкции рассчитаны на вес человека в одежде, с инструментом, иногда со снаряжением и довольно тяжелыми приспособлениями, значит, они должны выдерживать примерно 100 кг веса с учетом движений человека во время работы;
• удобство и безопасность — важно, чтобы при нахождении на кровельном скате, ноги не срывались со ступеней, сама опора не могла съехать и упасть;
• отсутствие повреждающих кровлю дома деталей и частей — современные крыши с покрытием из металлочерепицы, ондулина, шифера и профлиста чувствительны к нагрузке, а любая царапина не только портит внешний вид, но и создает условия для протечки;
• возможность перемещения, если речь идет о лестнице, которую придется двигать во время работы вдоль конька, простота монтажа.

Исходя из этих условий подбирается материал, делается расчет размеров, составляется план сборки своими руками, установки и крепления на скат, конек, опоры, крюки.

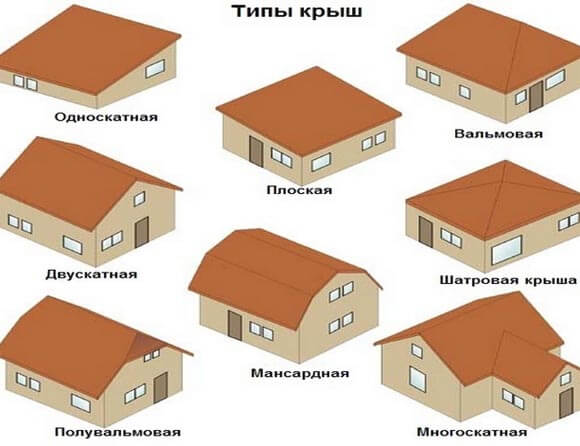

Виды двухскатных крыш и их основные преимущества

Под устройством двухскатной крыши в строительстве принято понимать покрытие дома, состоящее из двух соединённых между собой плоскостей или скатов, основание у которых опирается на стены. Кровли с двумя скатами подразделяются на следующие виды:

• симметричные, которые при соединении скатов образуют равнобедренный треугольник;
• разноскатные, имеющие разные углы наклона скатов, то есть образующие произвольный треугольник;
• разноуровневые, у которых скаты расположены на разной высоте;
• полувальмовые, особенностью которых являются скосы над фронтонами;
• ломаные крыши, имеющие на плоскости линию излома.

Разные типы двухскатных кровель имеют отличия в своём строении, однако все они обладают сходными преимуществами, среди которых можно выделить следующие:

• экономичное расширение площади жилых помещений дома без дополнительных затрат на фундамент;
• наклон скатов обеспечивает естественный водосток дождевой и талой воды;
• общее снижение теплопотерь за счёт обустройства подкровельного пространства;
• простая технология монтажа позволяет осуществить монтаж своими руками;
• относительно невысокая стоимость материалов для строительства.

Все это по праву позволяет назвать двухскатные крыши идеальным решением для проекта частного жилого дома.

Двухскатная крыша своими руками

Требования предъявляемые к стропильной системе

Жесткость

Прежде всего, каждая деталь системы, а также места соединений обязаны быть жесткими, не деформируясь ни при усилии сдвига, ни при усилии распора. Основа всей конструкции – треугольник. Именно такую форму имеют рамы (фермы), которые закрепляются параллельно друг другу. Их жесткая фиксация обеспечивает крыше необходимую устойчивость. А вот если фермы получились подвижными, недалеко и до беды. Такая неполноценная крыша и сама может разрушиться, и стены обвалить.

Небольшой вес

Крыша не должна быть тяжелой, поэтому систему стропил, как правило, делают из дерева. Если же вес кровли солидный, то несущую основу делают из металла. Или берут хвойное дерево, не ниже первого сорта, с влажностью ниже 18 процентов. Использование антисептической обработки и применение антипиренов для защиты от огня – два обязательных условия. Тогда узлы крепления стропильной системы кровли будут прочными и крепкими.

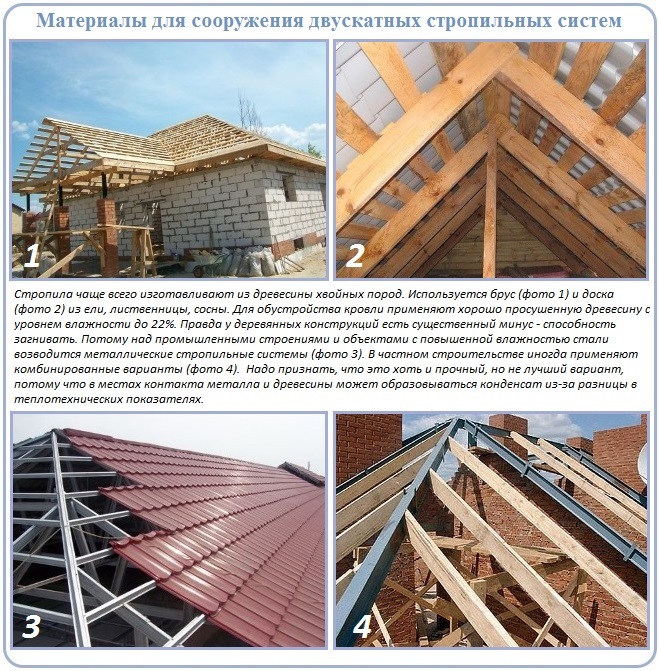

Высокое качество материала

Дерево для стропил должно быть следующим:

• Древесина берется 1 — 3 сорта. Трещин и сучков должно быть по минимуму. На метр может быть 3 сучка высотой не более 3 см. Трещины допустимы не по всей глубине, длиной до половины длины доски.
• Несущие элементы делают из деревянных деталей толщиной от 5 см, площадью от 40 см2.
• Хвойные доски могут быть длиной до 6,5 м, а лиственные – до 4,5 м.
• Прогоны, подушки и мауэрлат делают из твердых лиственных пород дерева. Их обрабатывают антисептиком.

Кровельные работы своими руками — работы с кровельными материалами

Зачастую в нашей стране будущие владельцы домов выполняют работы по строительству самого объекта и его крыши своими силами. Предварительно изучая теоретические материалы, они в результате получают превосходный дом. Выбор материалов и необходимых инструментов достаточно велик, стоит лишь серьезно подойти к этому процессу.

Необходимо более подробно рассмотреть технологию возведения домов и в частности кровли, обращая внимание на правила техники безопасности.

Требования к кровле

При конструировании крыши важно учитывать многие особенности, чтобы в дальнейшем крыша не дала течь и препятствовала проникновению холодного воздуха в помещение.

Чтобы кровельные работы прошли без затруднений, необходимо следовать некоторым правилам, которые приведут к тому, что крыша будет полностью соответствовать следующим требованиям:

• обеспечение нормального температурного режима и влажности в помещении;
• устойчивость к механическим воздействиям, температурным перепадам и атмосферным осадкам;
• препятствование образованию конденсата на обратной стороне кровли;
• обеспечение шумоизоляции;
• противостояние коррозии, гниению и пагубному воздействию насекомых.

Необходимо предпринять меры во избежание такого рода последствий.

Особенности строительства кровли

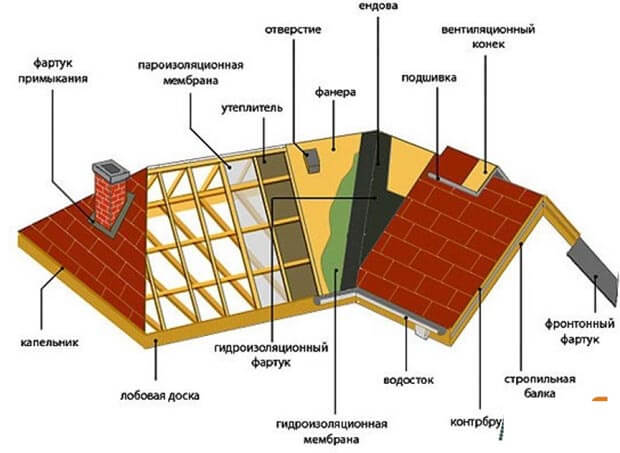

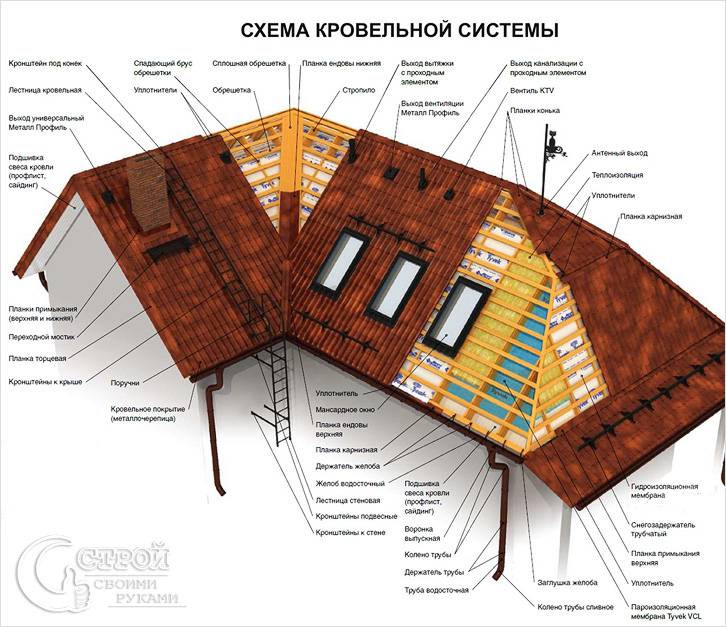

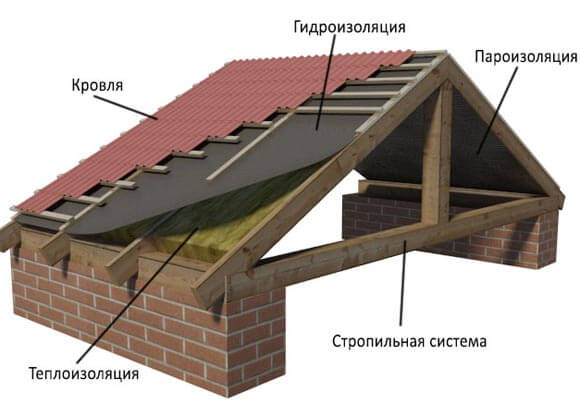

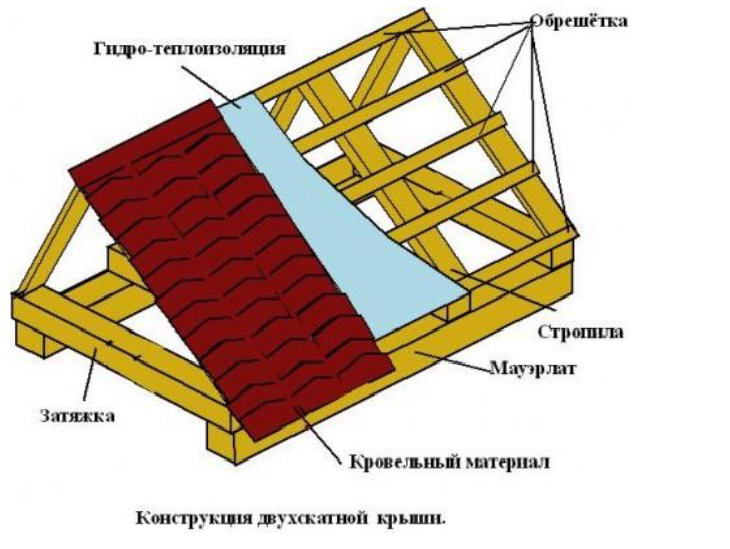

Схема кровельной системы

Одним из главных назначений кровли является защита помещения от проникновения воды, поэтому устройство крыши предусматривает наличие уклона. Кроме этого желательно вмонтировать водосточные трубы и желоба. Это сделать не очень трудно.

Обратите внимание! Для защиты кровли от образования сосулек и наледи, препятствующей течению воды в желоб, нужно предусмотреть дополнительные методы гидроизоляции с учетом давления снежных масс. Чтобы избежать порчи кровли в результате обильного выпадения снега, установите элементы для его сдерживания. Для этого можно выбрать ПВХ мембрану для кровли.

Главным защитником жилого дома от проникновения ветра и шумов является герметичность крыши.

Наиболее вредным фактором для кровельного материала является колебание температуры. Существует большая вероятность деформации, поскольку внутренняя часть крыши имеет температуру схожую с температурой помещения, в то время как наружная сторона претерпевает колебания температур от +80 до – 30 (в зависимости от времени года). Для защиты от неприятных последствий необходимо уложить материал со схожим коэффициентом перепада температуры. Для сохранения оптимальной температуры в помещении не зависимо от погоды, необходимо уложить слой теплоизолятора.

Обратите внимание! Кроме влияния внешнего воздействия, существует и внутреннее. В основном оно обусловлено применением воды жильцами помещения. В процессе приготовления еды, стирки, гигиенических мероприятий возникает конденсат, который, поднимаясь вверх, скапливается под кровлей и оказывает негативное влияние на материалы. Далее весь пар превращается в воду, стекает вниз, образуя течь на поверхность потолка.

Монтаж крыши. Способы защиты

Вентиляция конструкции кровли

Предпринимать защитные меры необходимо еще на стадии кровельных работ, проложив полиэтиленовую пленку под теплоизоляционный материал. При устройстве скатных крыш нелишним будет наличие зазоров для вентиляции.

Итак, перед самостоятельным выполнением кровельных работ необходимо накопить теоретическую базу, путем изучения материала в книгах и интернете, чтобы избежать ошибок.

Либо можно поступить значительно проще: проконсультироваться с профессионалами, которые дадут вам подробные объяснения по всем интересующим вопросам и посоветуют правильную технологию выполнения работ по монтажу кровли, порекомендуют подходящие для этого материалы

Как собирается крыша дома?

Узнать, как собрать крышу дома, поможет видео, где видна последовательность всех этапов. Просмотр таких обзоров будет полезен для начинающих мастеров, желающих заняться самостоятельным возведением своего коттеджа. Выполнение определённых манипуляций будет отличаться в зависимости от типа и характеристик, которыми обладают стены. Поэтому работы начинаются с:

• устройства армопояса, требующегося для всех зданий, за исключением деревянных построек, ведь в этом случае можно переходить к следующему шагу;
• далее, выполняется мауэрлат, служащий основой будущей кровле и его необходимо уложить на гидроизоляцию, когда стены кирпичные, бетонные;
• выполняется затяжка мауэрлата при помощи оцинкованных гаек, когда имеется армированный железобетонный пояс, шпильки для крепления вставляются при заливке;
• если выбрана двускатная кровля, то на земле собираются треугольники – первые элементы;
• проводится подъём этих стропил, их временное крепление, соединение с коньком;
• крепление остальных стропильных ног.

Для комфортного ведения работ, перед тем как приступить к сборке крыши дома, посмотрите видео, и подготовить основу. Нужно подобрать и установить балки перекрытия, позаботиться о настиле. Это позволит значительно упростить и ускорить строительство.

    Также смотрите — Особенности создания крыши с мансардой

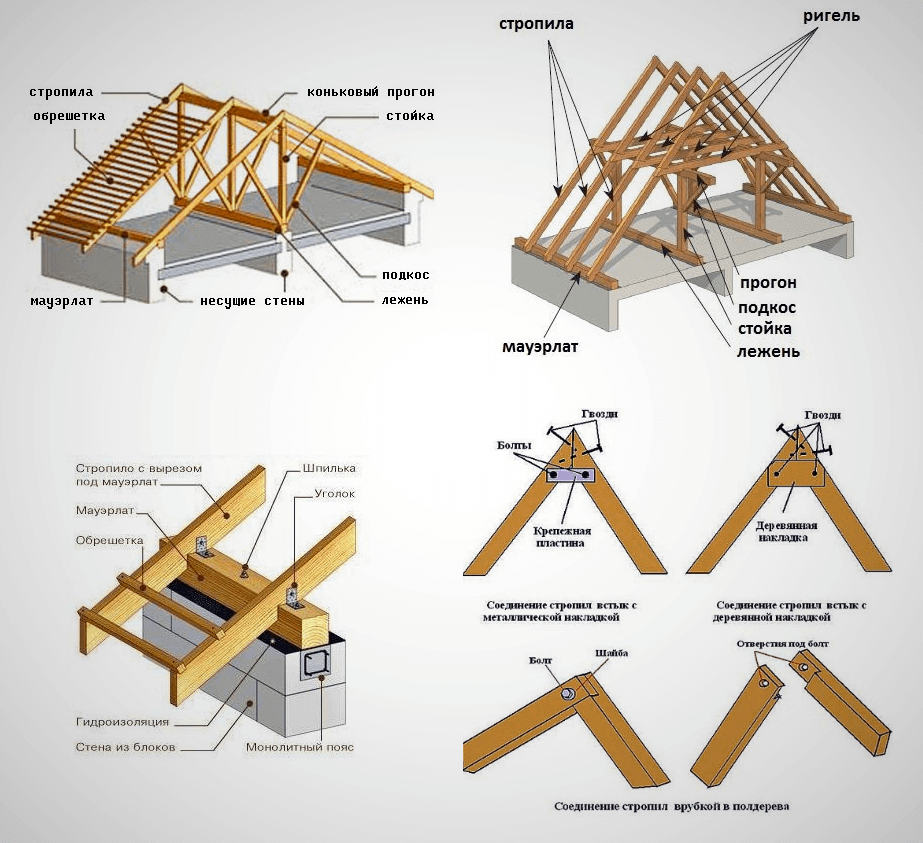

Разновидности стропил и их конструкция

По конструкции различаются 2 основных вида стропильных систем:

1. Наслонная (настильная) система. В ней стропила внизу опираются непосредственно на мауэрлат. В постройках шириной более 4 м под верхнее соединение устанавливается стойка, а при ширине более 6 м применяются дополнительные укрепляющие элементы (подкосы и ригель). Особенностью наслонной конструкции является то, что стойка опирается на лежень, установленный непосредственно на перекрытие.
2. Висячий тип. В случае устройства крыши с висячими стропилами, каждая ферма выполняется в форме жесткого треугольника, т.к. нижние концы стропил соединяются затяжкой. Для усиления применяются также ригели. Ферма собирается отдельно, а затем закрепляется на мауэрлате. При повышенной ширине дома стойки фермы также опираются на брус затяжки, без установки леженя.

Стропильные системы, помимо стандартного варианта с центральной стойкой, могут иметь и другие конструкции:

1. W-образная. В ферме вместо вертикально стойки устанавливаются стропильные ноги, образующие треугольник с вершиной в месте соединения стропил. От основания этого треугольника от затяжки в обе стороны монтируются откосы до стропил. В итоге формируется опора в виде буквы W.
2. М-образная. Помимо центральной стойки устанавливаются еще 2 дополнительные стоки по центру стропил. При этом низ центральной стойки соединяется подкосами с верхом обоих дополнительных стоек.
3. Е-образная. Формируется стропильная нога, состоящая из центральной стойки и двух подкосок, соединяющих оба стропила с точкой крепления стойки на затяжке.

При формировании мансарды иногда используется особая конструкция стропильной системы. В ней предусмотрены 2 стойки, поддерживающие оба стропила. Места соединения стоек со стропилами соединяются ригелем. Такая конструкция выполняется в висячем варианте, т.е. с затяжкой.

Этапы монтажа

При монтаже стропильной конструкции можно руководствоваться следующей схемой:

Установка мауэрлата

Мауэрлатный брус укладывают по стене, к которой будут крепить стропила. В домах из пористых материалов (пенобетона, кирпича) мауэрлат необходимо устанавливать по всей длине. В других случаях достаточно уложить брус между стропильными ногами. В качестве креплений используют анкерные болты, деревянные нагели, металлические скобы, шпильки или арматуру, шарнирные крепления или проволоку.

Установка стропильных ног

Обычно стропильные пары собирают на земле, а затем поднимают на крышу. При большом весе стропил монтаж проводят наверху. Перед началом работы лучше нарисовать схему и сделать разметку на деревянных заготовках — так стропильные пары будут абсолютно одинаковыми.

Монтаж конькового узла

В зависимости от сложности схемы, здесь могут быть использованы разные технологии крепления: со стропильным брусом или без него, метод накладки или врубки, фиксация специальными крепежными элементами. Выбор зависит от предполагаемой нагрузки и типа кровельного покрытия.

Фиксация обрешетки

Расчет шага обрешетки производят с учетом особенностей кровельного покрытия. К примеру, под металлочерепицу требуется 350 мм, под шифер или профнастил — 440 мм. Для мягкой кровли необходимо сплошное покрытие. Ондулин менее требователен к этим показателям — при уклоне более 15 градусов обрешетка монтируется с шагом 610 мм.

Более подробная информация представлена в видео:

Проводим монтаж стропил двухскатной крыши своими руками

Теперь стоит поговорить о самой установке стопил двухскатной крыши своими руками. Но и тут не обходится без некоторых приготовлений. Конечно, в первую очередь стоит обзавестись всеми необходимыми инструментами. Для работы вам обязательно понадобится стандартный набор плотника. Кроме того, желательно изготовить шаблон для выверки углов соединения стропильной пары и для выреза в их основании для крепления на мауэрлат. Ну и конечно нужно позвать помощников. Легче всего справится с монтажом командой из трех человек.

Перед началом установки стропил необходимо закрепить мауэрлат. Если дом сделан из бревен или брусьев, то можно обойтись и без этого элемента. Для стен из пенопблоков или других, не отличающихся большой прочностью материалов, предварительно делается бетонная основа под мауэрлат. Она делается поверх последнего ряда блоков. При этом нужно не забыть вмонтировать в нее анкера для крепления.

Сам мауэрлат делается из деревянного бруса с большим сечением. Его укладывают по всему периметру дома. При этом необходимо строго выверять горизонтальность и одинаковый уровень всех сторон.

После укладки мауэрлата можно приступать к монтажу сами стропил. Приведем последовательность выполнение этих работ на примере висячей системы:

Методики крепления стропил к мауэрлату

• подготавливают все три элемента треугольника. Для этого, из брусьев или досок нарезают на заранее рассчитанную длину семи стропила и затяжку. Лучше всего выполнять эту работу на земле, а затем поднимать детали на крышу. Не забудьте перед установкой обработать все деревянные элементы пропитками, которые будут защищать их от гниения и огня;
• непосредственно на крыше производится сборка стропильного треугольника. Эту работу нужно выполнять втроем. Для этого, по заранее подготовленным шаблонам, соединяются верх стропил. В нижней их части делается выпил, для крепления к мауэрлату. Для этого также лучше использовать шаблон. Далее, стропила соединяются с затяжкой. После этого вся ферма устанавливается на свое место и крепится к мауэрлату;
• первоначально монтируются стропильные пары с торцов дома. После этого производится сборка и установка средних;
• далее, проводится крепление коньковой балки;
• после этого монтируются бабка, ригели, подкосы и другие элементы, если таковые предусмотрены конструкцией.

Особое внимание стоит уделять соблюдению всех расстояний и углов, а так же местам крепления. Последние могут выполняться как при помощи болтового соединения, так и с использованием гвоздей. Для большей прочности места стыков можно усилить металлическими скобами и уголками.

Сами стропила к мауэрлату можно крепить двумя способами, а именно:

Жесткое крепление стропил к мауэрлату

1. Подвижный. В этом случае устанавливаются металлические ползуны, к которым и монтируются стропила.
2. Жесткий. Здесь крепление производится с помощью болтов, гвоздей или саморезов. В этом случае стропила не могут двигаться относительно мауэрлата.

А для чего разработаны эти два способа? Дело в том, что древесина, а именно этот материал применяется при возведении стропильной системы, может немного деформироваться под воздействием окружающей среды. Влага и перепады температуры то расширяют, то уменьшают геометрические размеры элементов. Чтобы это не повлияло на целостность всей системы, ряд специалистов и рекомендует использовать подвижный способ крепления.

Но тут нужно учитывать еще одну особенность. В некоторых случаях подвижный метод крепления подразумевает создание вырезов в самом мауэрлате. Такого допускать нельзя. Это создает опасность его быстрого разрушения. Поэтому чаще всего применяется именно жесткий способ крепления стропил к мауэрлату.

Установка стропил двухскатной крыши своими руками проводится в определенной последовательности. Вначале монтируется мауэрлат. После этого проводится нарезка брусьев (или досок) на стропила и затяжки. При этом обязательно нужно провести обработку деталей специальными пропитками. После этого все элементы поднимаются на крышу, и уже там проводится сборка стропильных ферм и установка их на свое место. Важно, чтобы все углы и расстояния соответствовали ранее составленному чертежу. В противном случае конструкция может получиться непрочной, а значит и сам дом окажется под угрозой преждевременного разрушения.

Фронтонные стены и нагрузка на них

В горизонтальном направлении будет действовать основная нагрузка, создаваемая ветром.

В проектировании здания важно учитывать следующие факторы:

1. Высота над уровнем моря
2. Тип кровли;
3. Скорость ветреных потоков;
4. Сопротивление здания ветреным потокам;
5. Особенности местности, где ведется строительство.

При расчетах данных показателей необходимо учитывать изменение геометрии здания на протяжении строительства, а также ветер может послужить причиной изменения площади кое-каких составных частей конструкции. Коэффициент динамики равный 0,7 принято считать нормой для готового строения с жилой мансардой.

В отдельных случаях, как например, при возведении четырехскатной вальмовой крыши, стены фронтона наделены треугольными элементами, которые как паруса развеваются на ветру, поэтому вместо 0,7 аэродинамический коэффициент должен быть равен от 1,4 до 1,6.

Технология устройства рулонной кровли

Схема укладки рубероида.

Технология укладки рулонной кровли — вот от чего зависит ее надежность. В первую очередь важна подготовка основания под кровельное покрытие.

Существует 2 варианта:

• плотная обрешетка с поверхностью, покрытой строительной бумагой;
• устройство толщиной 5 мм редкой обрешетки с асбестовыми листами.

Независимо от выбора варианта, основание должно быть ровным и сплошным, на него будет стелиться рубероид. Для того чтобы приклеить рубероид, используется горячая мастика (расплавленный битум) либо холодная мастика. Кровельный материал с мелкозернистой посыпкой применяют как нижний слой. Укладывают его параллельно коньку, снизу. Для верхнего слоя берут крупнозернистый либо чешуйчатый материал.

От того какой уклон имеет скат, зависит направление укладки:

• на скатах, которые превышают 15 градусов, укладку производят перпендикулярно;
• на плоском скате менее 15 градусов укладку производят параллельно коньку.

Схема устройства наплавляемой кровли.

При грамотном выполнении монтажа рулонных материалов обязательно нужно учитывать несколько правил:

1. Для крыши мастичный слой должен составлять 2 мм.
2. Перекрытие полос составляет 10 см и больше.
3. Поверх конька кладут дополнительный рубероидный слой, на скаты крыши со спуском по 50 см.
4. Все слои рулонного покрытия должны припрессовываться.
5. Укладка рулонных материалов используется, как правило, при устройстве двускатных, односкатных и мансардных крыш. А вот для вальмовых и шатровых крыш ее не применяют.

Технология укладки мягкой черепицы

По технологии в качестве стартовой полосы укладывают универсальную коньково-карнизную черепицу или выкройку из черепицы рядовой, у которой обрезаны лепестки.

Карнизный гонт укладывают поверх металлических планок, отступив 20 мм от места перегиба и прибив гвоздями.

Укладка рядовой черепицы на скатах производится от центра.

Первый ряд необходимо установить с отступом от начальной полосы на 10 мм.

Второй рад укладывают также с центра кровли со смещением вправо или влево на половину лепестка.

Правильный скандинавский каркас

В отличие от Америки, где каркасы практически стандартизированы и различий очень мало, в Скандинавии вариаций больше. Тут можно найти и классический американский каркас, и гибридные версии.  Скандинавский каркас, по сути, есть развитие и модернизация американского. Тем не менее, в основном, когда говорят про скандинавский каркас, речь идет о такой конструкции.

Типичный скандинавский домокомплект

Скандинавский каркас

Углы, укосины – тут все как у американцев.  На что же обратить  внимание?

1. Одинарная обвязка по верху стены.
2.  Силовой ригель, врезанный в стойки на протяжении всей стены.
3. Одинарные стойки на оконных и дверных проемах.

На самом деле основным отличием является этот самый “скандинавский” ригель – он заменяет собой и американские хэдеры, и сдвоенную обвязку, являясь мощным силовым элементом.

В чем, на мой взгляд, преимущество скандинавского каркаса перед американским? В том, что в нем идет намного бОльший упор на минимизацию всевозможных мостиков холода, коими являются практически все сплоченные доски (сдвоенные обвязки, стойки проемов). Ведь между каждыми сплоченными досками потенциально может образоваться со временем щель, о которой вы возможно никогда и не узнаете.  Ну и одно дело, когда мостик холода имеет ширину одной доски и другой вопрос – когда их уже две или три.

Конечно, зацикливаться на мостиках холода не стоит.  От них все равно никуда не уйти и на самом деле часто их значимость преувеличивают.  Но, тем не менее, они есть и, если возможно относительно безболезненно их минимизировать, почему бы это не сделать?

Скандинавы вообще, в отличие от американцев, очень сильно заморочены на энергосбережении. Сказывается и более холодный, северный климат, и дорогие энергоносители.  А ведь по климату Скандинавия гораздо ближе к нам (говорю в первую очередь про Северо-Западный регион), чем большинство американских штатов.

Недостаток скандинавского каркаса в его чуть большей сложности, хотя бы в том, что во всех стойках нужно сделать пропилы под ригель. И в том, что, в отличие от американского, он таки требует каких-то мысленных усилий.  Например: на больших проемах могут потребоваться и сдвоенные стойки для поддержки горизонтальных элементов, и дополнительные ригели и хэдеры.  А где-то, например, на фронтонных стенах одноэтажек, где нет нагрузки от лаг или крыши – может и ригель даже не потребуется.

В общем, скандинавский каркас имеет определенные преимущества, но требует приложения чуть больших сил и ума, чем американский.  Если американский каркас можно собрать с полностью отключенными мозгами, то в скандинавском лучше их включить, хотя бы на минимальном режиме.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

• традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
• методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
• из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
• по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
• по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
4. Монтаж промежуточных элементов.
5. Соединение опор брусом верхней обвязки.
6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

• для наружных стен — 150х50 мм, 200х50 мм;
• для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

• элементы монтируют с наклоном 40°-60°;
• толщина укосин — не более 1/4 от высоты сечения стойки;
• крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
• укосины врезают заподлицо со стойками, обвязками и перемычками;
• на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
• к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

• Из двух стоек. Стык двух стен усиливают отделочным уголком.

• «Калифорнийский» угол. К крайней стойке изнутри прибивают доску или полосу ОСП. В образовавшуюся полочку вставляют утеплитель.

• Закрытый угол. Конструкцию образуют три доски, соединенные буквой П. По качеству утепления такой вид сочленения лучше первого, требует укладки изолятора снаружи.

• «Скандинавский» угол. Самый теплый из трех вариантов. Собирают из трех стоек в такое сопряжение, что мостики холода практически не образуются.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Система с висячими стропилами для двухскатной крыши

Такая система отлично подходит для двускатных крыш с пролетом, длиной менее 6 м, при этом внутри дома нет промежуточных стен. В качестве нижней опоры для стропил используется мауэрлат, а в верхней части – они опираются друг на друга. Для уменьшения распирающего усилия стропил на стены дома, используется затяжка. Затяжки для балок устанавливают внизу стропил.

Вместе с тем, эти элементы используются и как балки перекрытия. Стоит отметить, что железобетонное перекрытие верхнего этажа тоже может выступать в роли затяжки. Если затяжку установить выше, то она уже называется ригелем. Если расстояние между внешними стенами превышает 6 метров, возникает необходимость в использовании опорных стоек и раскосов для удержания стропил. Вместе с тем, размер стропил для двухскатной крыши по длине в месте за подпоркой не должен превышать 4,5 м.

Стоит выделить ряд важных фактов о конструкции висячих стропил:

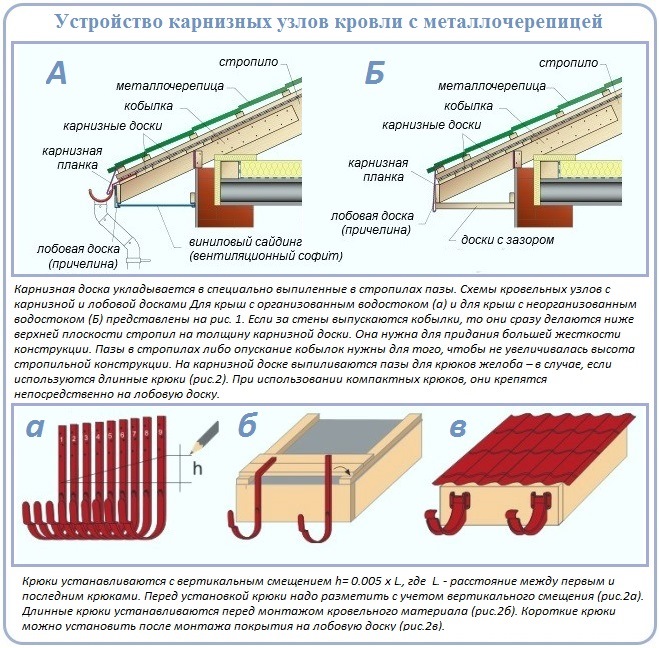

• Упор для свеса крыши не стоит располагать на нижней части свисающих за пределы стен стропильных ног. Для этих целей оптимально подойдет кобылка. В таком случае нога сможет опираться на поверхность мауэрлата всей плоскостью. Диаметр бруса для кобылок, как правило, не превышает сечение стропил.
• На скат крепится ветровая доска, по направлению от конька к мауэрлату. Уклон делается от чердака. Это нужно, для придания крыше жесткости, чтобы она не деформировалась под действием ветра.
• Если в вашем распоряжении имеются деревянные стропила с влажностью, превышающей 18 %, имейте в виду, что стропильная система, после того как дерево высохнет, может начать шататься. В этой связи, при соединении деревянных элементов, в качестве крепежа используйте не гвозди, а болты, так как их можно в любой момент подтянуть. Лучше всего, конечно, подойдут ершенные гвозди или саморезы.

Устройство обрешетки, утепления и монтаж кровли

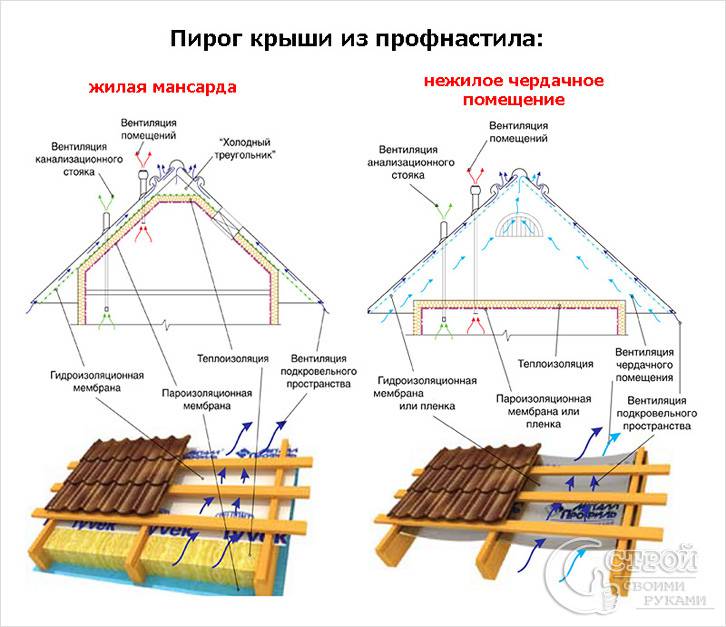

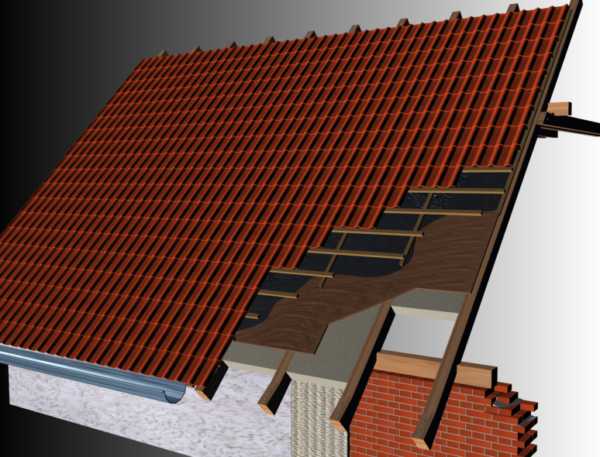

Устройство кровельного пирога

Последним элементом стропильной системы является обрешетка. Она набивается на стропила с шагом, зависящим от выбора кровельного покрытия. Для мягкой кровли она выполняется сплошной, для металлочерепицы – с шагом 25–30 см. На обрешетку горизонтально стелется полотно для гидроизоляции, перехлест полос составляет 10 см. Если предусмотрено утепление, то материал укладывается под гидроизоляцию. Выполняя изоляцию конструкции, нельзя забывать о вентиляционных отверстиях. Для многощипцовой крыши рекомендуется покрытие с небольшим весом, чтобы не создавать дополнительную нагрузку на стропила, например, при укладке металлочерепицы.

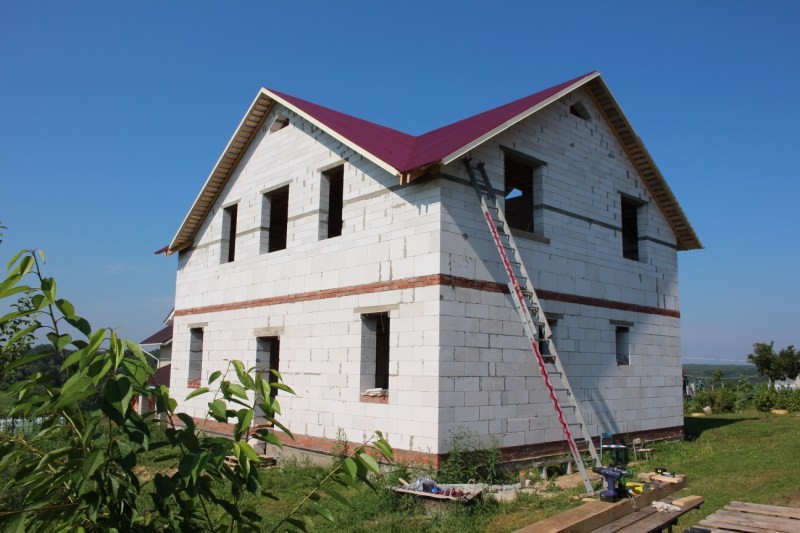

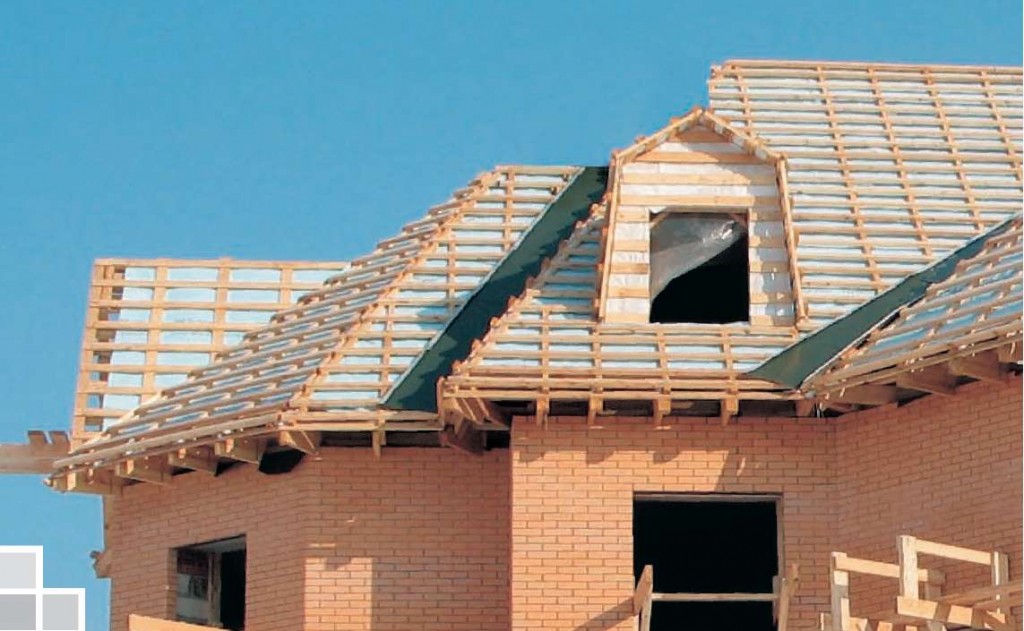

Монтаж кровли многощипцовой крыши закончен

Существует много вариантов, как сделать многощипцовую крышу, они отличаются по сложности конструкции и внешнему виду. Органичнее всего этот тип кровли смотрится на квадратных и прямоугольных домах.

Расчет ломаной крыши

Перед началом работы предстоит провести два расчета:

• определение количества необходимого стройматериала;
• вычисление несущей способности конструкции.

Определить, сколько нужно материала, очень просто из-за несложной геометрии ломаной крыши. С несущей способностью разобраться не так просто. Для ее расчета необходимо учесть:

1. массу кровли;
2. примерную массу снега;
3. массу обрешетки;
4. массу паро-, гидро- и теплоизоляционных материалов;
5. размеры крыши;
6. углы установки скатов;
7. шаг установки элементов стропильной системы и кровельной обрешетки;
8. дополнительная нагрузка: масса людей и оборудования, окон, вентиляции и т. д.

На основании этих данных и при помощи специальных программ делается расчет несущей способности. В зависимости от того, какая несущая способность требуется, выбирается площадь сечения используемого в строительстве деревянного бруса. Если что-то не устраивает, проект можно подкорректировать, изменив стропильную систему, выбрав другой кровельный материал, разместив стропила пореже.

В большинстве программ конструкция ломаной крыши может быть визуализирована — на 3D модели сразу будет видно, как изменения повлияют на внешний вид мансарды.

Кровельный материал

Во время строительства деревянного дома, любой домовладелец встает перед вопросом – чем лучше крыть крышу. На рынке, вниманию потребителю представлен широкий выбор кровельного материала. Рассмотрим, основные из них.

Чем надо руководствоваться, приобретая кровельный материал. На первом месте стоит нагрузка, возникающая в процессе эксплуатации. Она должна выдерживать снеговые и ветровые нагрузки. Не малую роль играет и масса материала. И конечно, необходимо учитывать технические характеристики материала – длительность срока службы, прочность, стойкость к коррозии и к действию огня. В строительстве деревянных домов используют такие группы материалов.

Листовые. Главное достоинства этого типа – это  относительная простота установки, с другой стороны эти материалы сложно использовать при работе на крышах сложной формы.

Металлочерепица. Для изготовления применяют стальные листы, прошедшие операцию горячего цинкования. Многие производители покрывают такие листы полимерным покрытием. Ее можно использовать при возведении любых зданий. Ее можно укладывать даже поверх старой кровли.

Шифер. Для его производства применяют цемент и асбестовые волокна. Листы, выполненные из этого материала, могут быть плоскими или волнистыми. Его можно использовать для сооружения кровли всех типов. Останавливаясь на этом материале, домовладелец должен помнить, ч то в некоторых странах, шифер, запрещен. Его считают канцерогеном.

Ондулин, представляет собой лист, выполненный из целлюлозных волокон, которые пропитывают битумом. Лицевая сторона может быть покрыта полимерным покрытием. Этот материал чаще всего применяют при строительстве небольших домов.

Внимательно разобравшись с методами сборки кровельной конструкции можно придти к выводу устройство крыши деревянного дома своими руками не такая и сложная операция.

Заключение

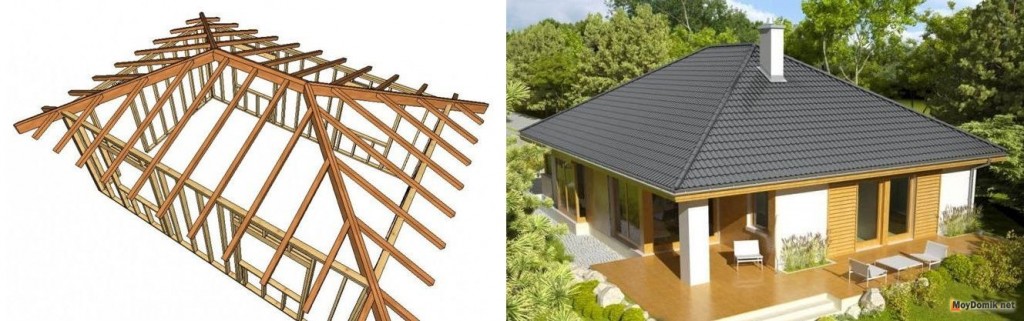

Достаточно сложная в сборке и планировании крыша конверт на практике показывает способность выдерживать самые экстремальные ветровые и снеговые нагрузки. Чтобы обеспечить хорошую устойчивость к ветру, требуется уменьшить наклон ската, тогда как для уменьшения давления от веса снежного покрова необходимо увеличивать его наклон. В этом случае нет точных рекомендаций, и приходится опираться на опыт соседей и интуицию проектировщика.

org/wp-content/uploads/2019/07/» http:>

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Кол-во блоков: 20 | Общее кол-во символов: 22352Количество использованных доноров: 7Информация по каждому донору:

1. : использовано 1 блоков из 4, кол-во символов 1623 (7%)
2. : использовано 1 блоков из 6, кол-во символов 3644 (16%)
3. -krish/: использовано 5 блоков из 7, кол-во символов 6073 (27%)
4. -krysh/: использовано 2 блоков из 5, кол-во символов 4176 (19%)
5. -krysh/chetyrexskatnaya-valmovaya/: использовано 2 блоков из 5, кол-во символов 1733 (8%)
6. -krysh/vidy-krysh/krysha-konvert: использовано 3 блоков из 7, кол-во символов 3659 (16%)
7. : использовано 2 блоков из 5, кол-во символов 1444 (6%)

Выбор угла наклона ската

Перед началом работ нужно произвести предварительные действия. В первую очередь составляется проект крыши пристройки, для этого нужно найти готовый чертеж в интернете или же создать свой. Одним из главных нюансов станет определение угла наклона крыши.

Угол наклона ската – величина, влияющая на период службы крыши и ее эффективности. Если все расчеты будут произведены правильно и точно, то с работой можно будет справиться достаточно быстро, при этом ущерба качеству не будет.

Для определения угла наклона ската крыши пристройки, нужно учитывать климатические условия региона, где расположен частный дом. Если осадков здесь много, то и угол наклона крыши должен быть относительно большим, за счет чего снег и вода не будут задерживаться на поверхности крыши, а будут скатываться с нее. Если же наклон крыши будет недостаточным, то снег будет лежать на крыше, постепенно разрушая конструкцию крыши. Если в регионе немного осадков, но есть сильные ветра, то лучше отдать предпочтение небольшому углу наклона ската.

Также следует отметить, что угол наклона ската напрямую зависит от кровельного покрытия. Базовые величины для некоторых кровельных материалов:

• Шифер или натуральная черепица – минимальный угол наклона ската должен составлять 22 градуса.
• Двухслойный рубероид – от 5 градусов, трехслойный – от 15 градусов.
• Ондулин – от 6 градусов.
• Гибкая черепица – не менее 11 градусов.
• Металлочерепица – 14 и более градусов.
• Профнастил – от 12 градусов.

Если просмотреть готовые варианты в интернете, то можно отметить, что максимальный угол наклона составляет 45 градусов. Выбирая показатель нужно учитывать механические нагрузки, что будут возлагаться на поверхность крыши. Если наклон будет выбран неправильно, то это повлечет финансовые потери на ремонт в случае разрушения крыши.

Какие стропила можно применять?

1. Висячие элементы. Они устанавливаются таким образом, что опираются только на внешние стены строения, поэтому полностью отпадает необходимость применять промежуточные опоры. В этом случае получается распирающее усиление, которое передается на стены и основание дома. Чтобы понизить такую существенную нагрузку, применяются затяжки из металла или дерева, которые устанавливаются у основания стропил. Наиболее часто висячие стропила используются в том случае, если строится дом с мансардным помещением. Также они считаются оптимальным выбором для строения, в котором пролеты равны примерно 10 мм.
2. Наклонные стропила. Они используются в тех сооружениях, где имеется промежуточная столбчатая опора или несколько несущих стен. В этом случае, нижняя часть элементов крепится к внешним стенам строения, а вот в середине они фиксируются к несущему столбу. Довольно часто применяются и наслонные и висячие стропила в доме, поскольку это обеспечивает получение прочной, надежной и долговечной стропильной системы.

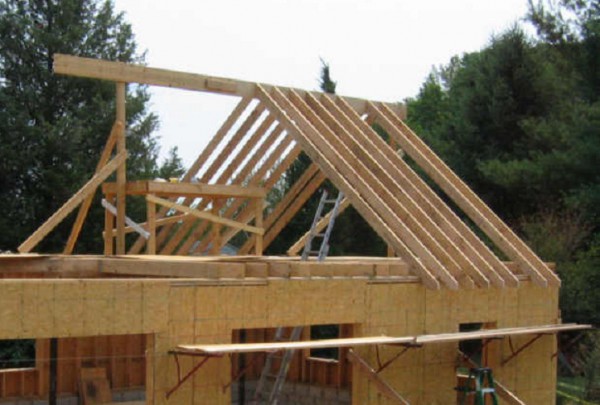

Висячий вариант исполнения стропил в доме
