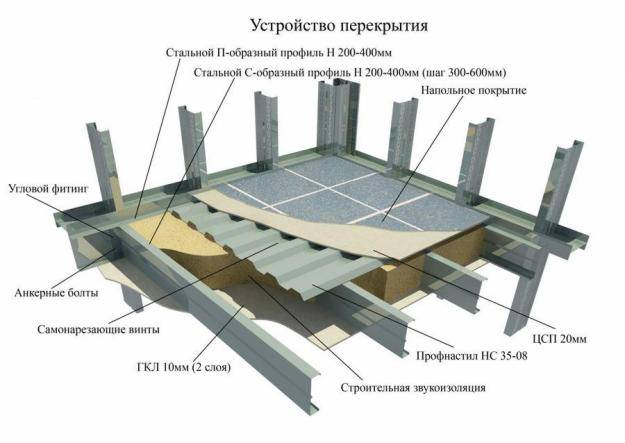

Устройство монолитного перекрытия по профнастилу

Что требуется от чердака?

Соответствующими нормами регулируется разница температур между технической зоной и жилой. Согласно этим нормам такой перепад не должен превышать четырех градусов по Цельсию. Для достижения такого результата следует защитить теплоизоляционный материал от воздействий влаги и конденсата, которые проникают через щели из жилой зоны.

В более прохладном воздухе чердака пар немедленно оседает в виде росы. Чтобы избежать подобного явления, в конструкции перекрытия должна быть предусмотрена пароизоляция чердачного перекрытия и заделка отверстий. Самым простым способом станет пароизоляционная пленка, проложенная под слоем материала теплоизоляции.

Главные особенности конструкции

Чаще всего профнастил используется для создания заборов, а также обшивки зданий. Однако данный продукт имеет куда больше сфер применения, причем с каждым годом это количество растет.

Если говорить непосредственно о перекрытии на основе профнастила, то подобные решения за рубежом используются уже давно, однако у нас они появились всего 10 лет назад. Как уже говорилось, сейчас наблюдается тенденция, исходя из которой профнастил все чаще используется для подобных строительных работ.

Важнее всего понимать, что использование профнастила – не обязательное условие, так как в качестве основного армирования зачастую используется обычная арматура. Соответственно, и такое перекрытие прослужит долго. Однако профнастил делает жилищную конструкцию практически вечной. Более того, можно быть уверенным, что перекрытие остается в отменном состоянии, даже если имеется какая-нибудь разрушительная угроза.

Также использование профнастила для создания перекрытия делает строительные работы немного проще, так как металлические панели исполняют роль основы для бетонной конструкции.

Что такое профнастил и где он применяется?

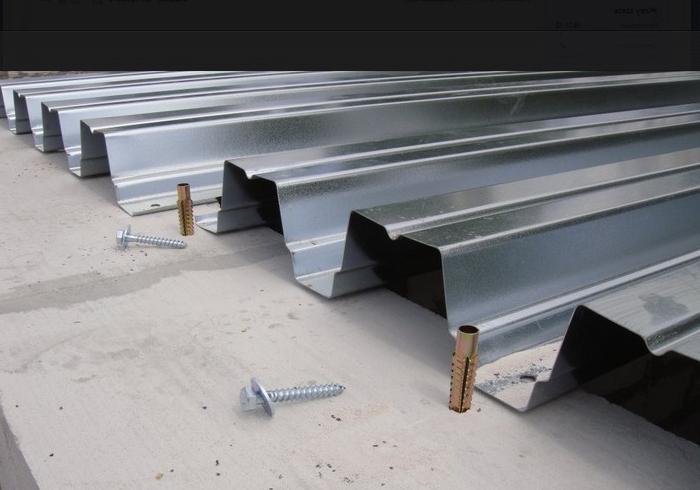

Профнастил представляет собой оцинкованный стальной гофрированный лист. Волнистость этот материал приобретает путём холодного проката. Иногда на материал также наносится дополнительное антикоррозийное покрытие, повышающее дополнительно его внешнюю привлекательность.

Профнастил для перекрытий применяется для облицовки стен, создания кровли, строительства заборов, ограждений, ангаров и бытовок. Можно выделить следующие типы профлиста, выпускаемые современной промышленной отраслью:

• тип С – профиль для стен;
• тип НС применяется для настила и строительства стен;
• Н – несущий тип, применяемый для кровли (как плоской, так и одно- и двускатной) и перекрытий.

Несущий профлистПрофилированный металлопрокат типа Н имеет наибольшую несущую способность, что и позволяет применять его для кровли. Высота профиля также наибольшая среди прочих разновидностей. К примеру, в профиле Н35-1000-0,7 – 35 – это высота профнастила в миллиметрах, 1000 – ширина, а 0,7 – толщина.

Преимущества профилированного настила

Основными его преимуществами, в первую очередь, является легкость монтажа, маленький вес, прочность материала достаточно высокая, удобство в транспортировке, а также долгий срок эксплуатации. К тому же этот материал экономичен, неприхотлив и достаточно универсален. На сегодняшний день профлист является одним из наиболее распространенных материалов, используемых для перекрытий, так как он устойчив к деформациям при нагрузках и не устойчив к влиянию факторов окружающей среды. Данный материал доступен по цене, а его ассортимент различен по размерам и цветовым оттенкам. Благодаря всем этим свойство профилированный лист очень востребован на рынке строительных материалов.

Несмотря на то, что профлист, необходимый для перекрытия, также обладает достаточно габаритным весом, тем не менее его вес порядком меньше железобетонных плит. Профилированный лист на перекрытие должен быть достаточно надежным и прочным. Он должен выдерживать вес жидкого бетона Перекрытия лучше всего выполнять из листов с «волнами», высота которых достигает 60 мм. Минимальная толщина листа должна быть равна 0,7 миллиметров. Главное помнить, что перекрытие на чердаке не такую большую нагрузку, чем перекрытие между этажами. Следовательно, для того, чтобы создать перекрытие между последним этажом и чердаком лучше всего использовать профиль, имеющий более низкий показатель жесткости и прочности.

Профнастилом принято называть гофрированный лист, изготовленный из оцинкованной стали. Материал обладает покрытием, которое придает ему корозиестойкость и стойкость по отношению к условиям окружающей среды. Профилированные листы широко применяются в различных сферах. В основном их применяют при кровельных и облицовочных работах.

Профилированный настил в горизонтальном разделители смежных сооружений

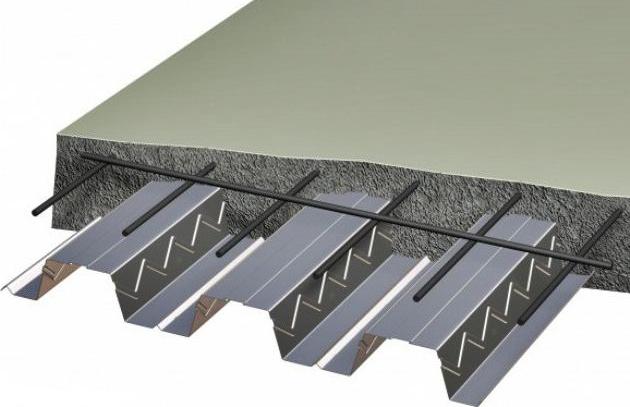

Профлист дает возможность получить перекрытие с ребристым сечением, а это, в свою очередь, значительно увеличивает его прочность, бетон и арматура расходуются значительно меньше. К тому же профлист может выполнять функцию неснимаемой опалубки. Это происходит в момент осуществления заливки монолитного покрытия, а металлический каркас, при этом, выполняет функцию опоры. Именно это дает возможность строить стены из более легких материалов, поскольку монолитное перекрытие по профнастилу передает нагрузку не стенам, а металлическому каркасу.

В настоящее время благодаря развитию новых технологий в современном строительстве домов, многоэтажных зданий, а дачных домов и так далее, стали все чаще использовать новую технологию для создания перекрытий, что дало возможность рациональнее использовать физический труд и целесообразнее эксплуатировать строительную технику. Такая технология как перекрытие по профилированному настилу открыла перед строителями ряд новых преимуществ, которые были не доступны при строительстве перекрытий из бетонных плит.

Часть материалов для данной публикации предоставлено сайтом

Похожие записи

• Виды и преимущества автоматических распашных и…
• Особенности уплаты государственной пошлины за документы ЕГРП

Перекрытие по профилю и обычное перекрытие

Перекрытие монолитное по профнастилу отличается от железобетонного, при котором производится заливка с использованием специальной опалубки, тем, что профнастил позволяет получить в результате готовый потолок, не требующий выполнения дополнительных работ, связанных с отделкой или доработкой.

Различные профили, которыми оснащаются профнастил для перекрытий, являются важным преимуществом перекрытия, благодаря которому его сечение может быть сделано ребристым.

Это позволяет существенно повысить прочность перекрытия, снизив одновременно расход арматуры и бетона на его строительство.

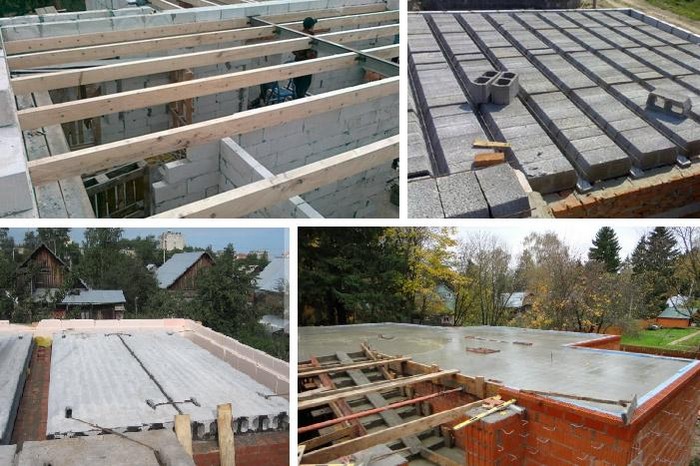

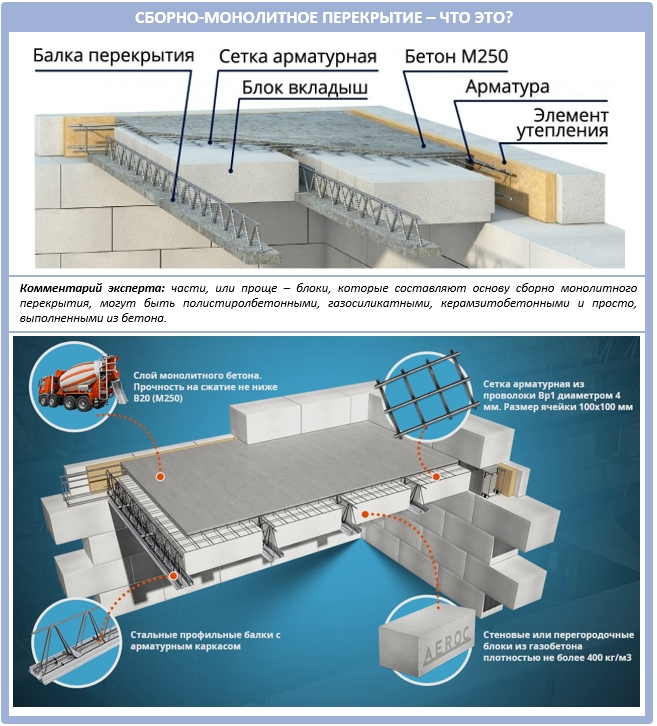

Перекрытия — один из вариантов устройства коробки дома

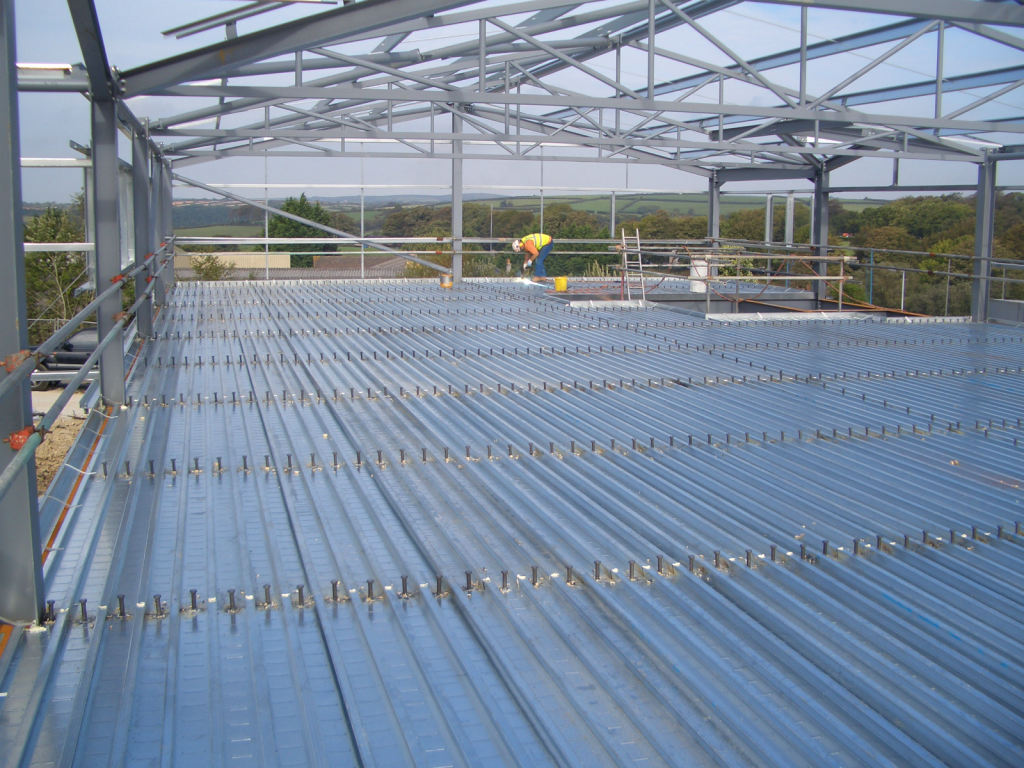

План перекрытия из профнастила состоит в том, что профнастил, выполняющий функцию неснимаемой опалубки, к которой впоследствии будет применяться бетон, использует металлический каркас в качестве своей опоры. А данный каркас состоит из металлических балок и колонн.

Использовании такой конструкции позволяет применять для строительства стен легкие материалы, обладающие небольшой прочностью, ведь что такое профнастил — знают все.

Это становится возможно благодаря тому, что перекрытия межэтажные из профнастила передают нагрузку не стенам, а непосредственно достаточно прочному металлическому каркасу.

Полезно: материалом для стен, если используются перекрытия по профнастилу, могут служить также материалы для теплоизоляции, например – пеноблок или газобетон.

Межэтажные перекрытия из профнастила имеют и еще одно не менее важное преимущество. В случае строительства крупного здания приходится изготавливать ленточный фундамент, который требует достаточно существенных затрат различных строительных материалов.

Перенос нагрузки с перекрытия на каркас облегчает стены, что позволяет также существенно снизить нагрузку и на фундамент. Это позволяет выполнять вместо ресурсоемкого ленточного фундамента, например, колонный, для изготовления которого требуются гораздо меньшие затраты времени и денежных средств.

При этом каждая из колонн, из которых состоит фундамент, будет выдерживать нагрузку со стороны только одной колонны металлического каркаса.

В оголовки такого фундамента (под стены более низкого веса вдоль всего периметра здания) выливают небольшой ростверк, для расчета сечения которого используют расчет толщины стен и планируемое расстояние между колоннами, составляющими фундамент.

При этом используемое в плане перекрытие из профнастила позволяет реально снизить как трудовые и финансовые затраты, так и время, необходимое для возведения здания или строения.

Выравнивание плит

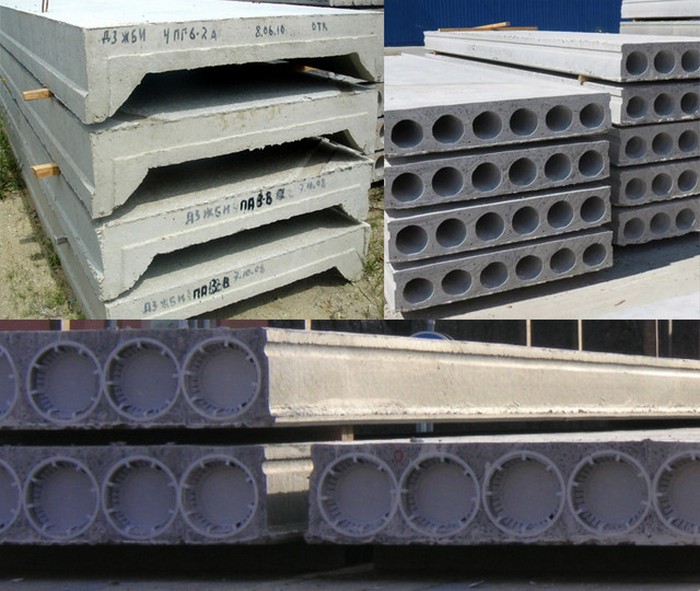

Выравнивание плит при установке межэтажных перекрытий осуществляют по нижней поверхности, выводя при этом горизонталь по нивелиру, уровню либо ватерпасу. Опор на несущие стены должен быть не меньше 12 см — 14 см. Если плиты имеют предварительно напряженную арматуру, то их следует опирать лишь на торцы (опирание серединой поверхности и боковыми гранями плиты не допустимо).

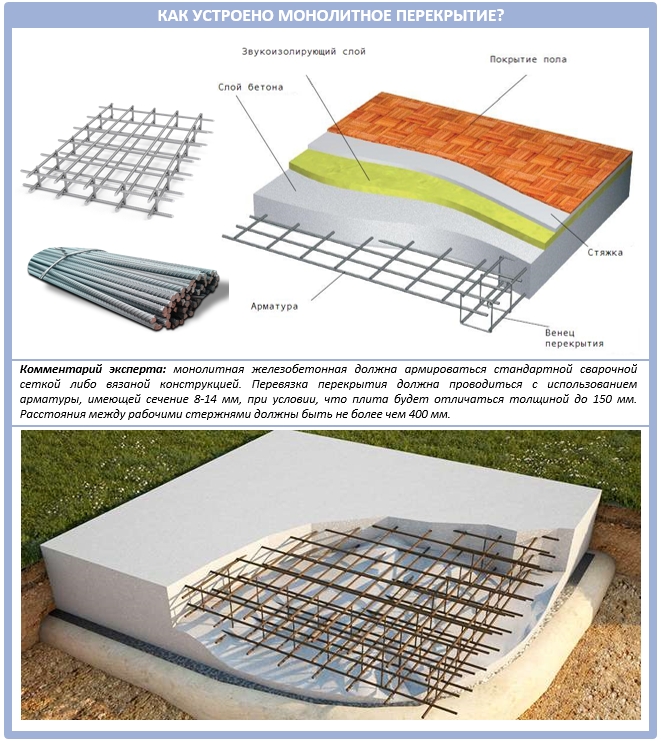

Если стройплощадка не оборудована грузоподъемной техникой, т.е. монтаж сборных плит невозможен, тогда создают монолитные железобетонные перекрытия.

Особенности конструктивного исполнения

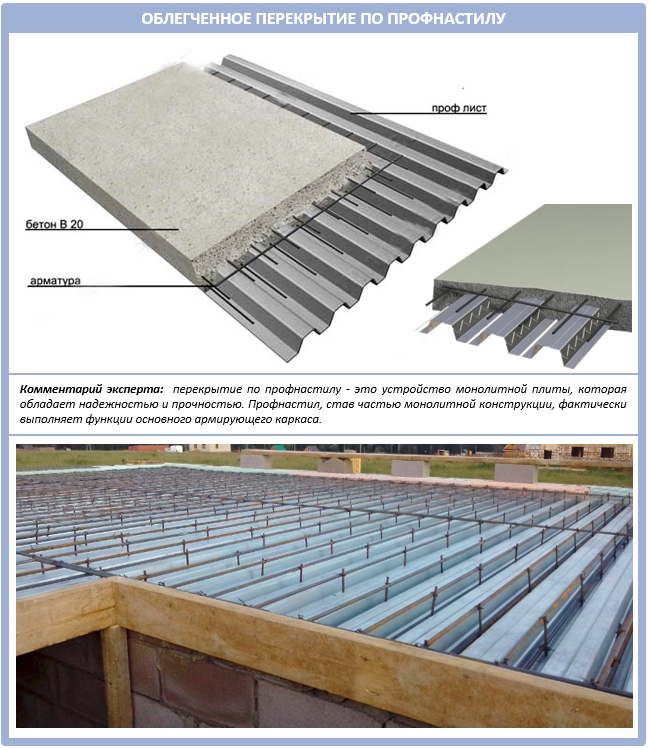

Перекрытие из профнастила представляет собой специальный опалубок несъемного типа, в основе которого положен профильный настил. На материал укладывается подготовленный раствор цемента, а вся конструкция будет опираться на несущие опоры, в основе которых положены металлические балки, лаги. Основная нагрузка в данном случае будет передаваться именно на конструкцию основания, а не на стены, что существенно обеспечит надежность и прочность сооружения. Такой подход позволяет сэкономить и на стенах, к примеру, соорудить их из песчаника, дешевых и менее прочных материалов.

Благодаря подобной опорной схеме можно без проблем обеспечить монтаж стаканного типа опоры, вместо довольно затратного фундамента ленточного типа, что уже само по себе станет выгодным и практичным решением для владельца дома. Подобный стакан способен удерживать колонну, что сокращает общую нагрузку на пол, а также требует затратить меньшее количество материалов. Правда под стены все равно придется делать ростверк, но он может идти по всей толщине конструкции, важно принимать во внимание некоторое отклонение.

Как сделать перекрытие по профнастилу

В случае самонесущей конструкции монолитного перекрытия по профнастилу:

1. Выставляем опоры и укладываем на них несущие балки. Балки располагаются перпендикулярно короткой стороне заливаемого участка, параллельно длинной.
2. Укладываем на балки профнастил. Канавы должны быть параллельны короткой стороне комнаты. Профнастил укладываем с перехлестом в одну волну и закрепляем листы между собой саморезом. Это делается для того, чтобы при заливке бетоном, лист не подняло и бетон не пролился.
3. В нижнюю часть профлиста, к канавки кладем расчетную арматуру на фиксаторы бетонного слоя.
4. Верхняя сетка выполняется из более тонкой арматуры или кладочной сетки. Что именно использовать и размер ячейки сетки вам подскажет конструктор или программа для расчета перекрытия.
5. Если профлист опирается НА стену, а не упирается В нее, то надо будет заделать боковые отверстия в нем. Можно задуть пеной, использовать обломки камня, кирпичей и т.п. + пену, использовать цементный раствор. На ваше усмотрение и фантазию.
6. Заливаем перекрытие бетоном. Марка бетона М 350.
7. Укрываем, по возможности, залитое перекрытие пленкой, чтобы избежать быстрого высыхания и растрескивания. Поливаем 2-3 дня перекрытие водой.
8. Как минимум одну неделю перекрытие должно выстояться перед нагрузкой. Подпорки убирают спустя 4 недели.
9. Можно снять профнастил, если он съемный.

В случае, если у вас перекрытие по балкам:

Процесс идентичен, за исключение пары моментов. Балки располагаются параллельно короткой стороне, а профлист укладывается поперек балок, т.е. канавками вдоль длинной стороны комнаты.

Шаг и сечение балок, как и армирование и толщину плиты, надо обязательно рассчитывать у конструктора или программой. Не полагайтесь на «опытных» соседей или сомнительные советы в интернете. Здесь ошибка в расчетах может стоить весьма дорого. Как в прямом, так и в переносном смыслах.

Расчет перекрытия

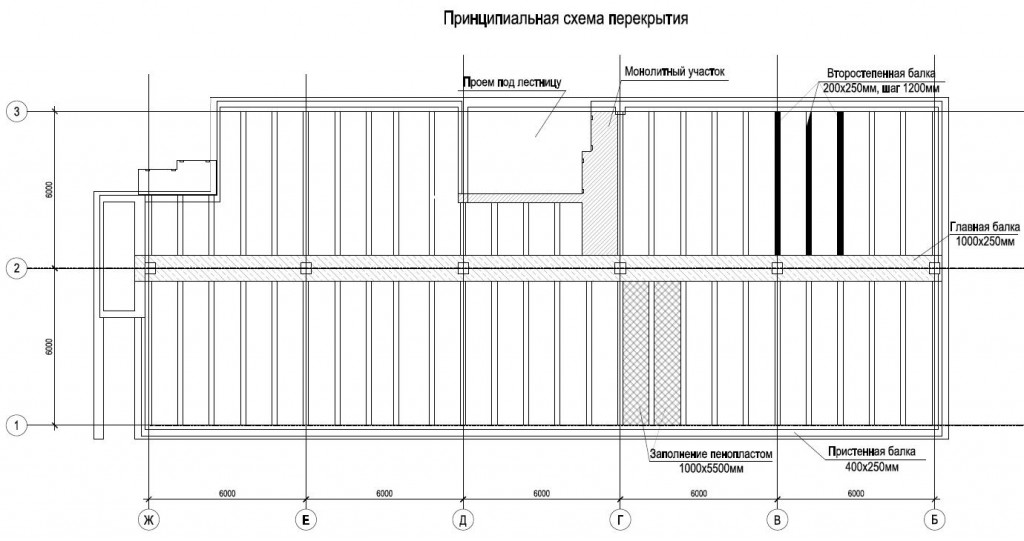

Чертеж монолитного перекрытия по профнастилу. К проекту обязательно составляются чертежи, а расчеты делаются в соответствии с рекомендациями СНиП, СТО 0047 -2005 (лучше с помощью профессионалов). Учитываются габариты постройки, величина шага установки поперечных балок, их длина, нагрузка на них и на колонны, характеристики несущего профлиста (ширина, длина, толщина изделий, высота профиля). Следует исходить из того, что каждый лист вдоль своей длины должен опираться на 3 балки. Исходя из планируемой нагрузки на перекрытие, рассчитываются сечение арматуры и высота плиты.

Ее толщина определяется из масштабного отношения 1:30, зависящего от расстояния между поперечными балками. Монолитная бетонная плита может иметь толщину от 70 до 250 мм. Вес, который будет иметь монолитное перекрытие, определит тип и количество металлических колонн, параметры их фундамента, тип балок, величину нагрузки на одну колонну. Глубина волн листового профиля влияет на расстояние между балками: чем она больше, тем чаще устанавливаются балки, так как увеличивается масса бетона в углублениях профиля при нецелесообразности увеличения толщины плиты.

Сокращение шага пролета позволяет исключить прогиб листов. Следует учесть вес дополнительной полезной нагрузки, которую примет межэтажное перекрытие — за норму принято 150 кг/м2, которую следует увеличить на 33%. Общая величина эксплуатационной нагрузки рассчитывается с погрешностью до 0,5 кг.

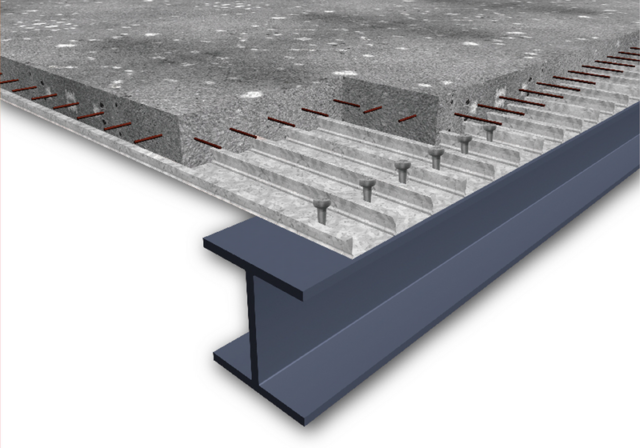

Из нее определяются размеры поперечного сечения и длина балок. Вертикальные стержневые анкеры позволяют объединить профилированные листы и железобетон, что передает им часть нагрузки. Для пролета шириной в 3 метра потребуется материал толщиной не менее 0,9 мм. На практике вычисления сведены в программное обеспечение, позволяющее формировать рабочую документацию.

Проект перекрытия из профнастила и бетона

Учитывая сложность и трудоемкость расчетов, составлением проектной документации на обустройство монолитного перекрытия по профнастилу занимаются исключительно инженеры-проектировщики. Все расчеты производятся на основании строительных нормативных актов: СНиП II-23-81 «Стальные конструкции» и СНиП «Железобетонные и бетонные конструкции».

В комплект проектной документации обязательно входят рабочие чертежи на:

• опалубку с указанием узлов и способа крепления;
• армирование — указываются размеры и диаметр металлических стержней.

Также должен присутствовать документ «Спецификация строительных материалов». В списке напротив каждой позиции указывается количество материалов, которое измеряется в единицах, штуках, кубических и квадратных метрах. Современные методы составления проектов и чертежей предусматривают применение специализированных компьютерных программ, благодаря которым возможные ошибки в расчетных данных сводятся к минимуму. Одной из таких программ является система автоматизированного проектирования — САПр. Перед разработкой проекта межэтажного перекрытия из профнастила выполняется экономический расчет, показывающий, насколько эффективной является подобная технология.

Расчет конструкции

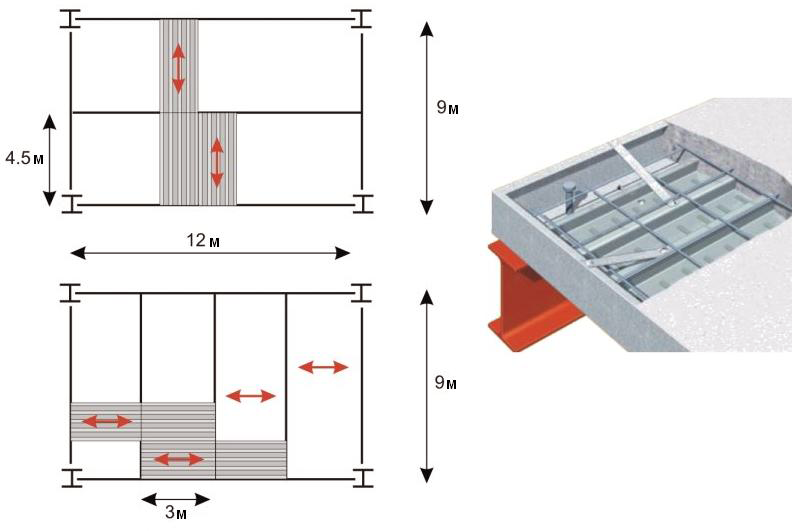

В нашем примере шаг балок составляет 3 м, для определения количества профнастила необходимо рассчитать упор листа на 3 балки для предотвращения прогиба, который возможен. Более того, следует произвести расчет количества саморезов на 32 мм, крепление которых будет в каждом стыке балки или профнастила. Кстати, расчет саморезов лучше производить с запасом, так как какая-то их часть будет падать, а соответственно, вам нужно будет их собирать. Если же вы приобретете саморезов больше необходимого количества, то можете не беспокоиться за упавший.

Совет! Саморезы идут с шагом в 40 см, в местах стыков лучше использовать бронебойные саморезы на 25 мм.

На расчет бетона влияет предполагаемая нагрузка перекрытия, размеры балок и плиты, особенности работы.

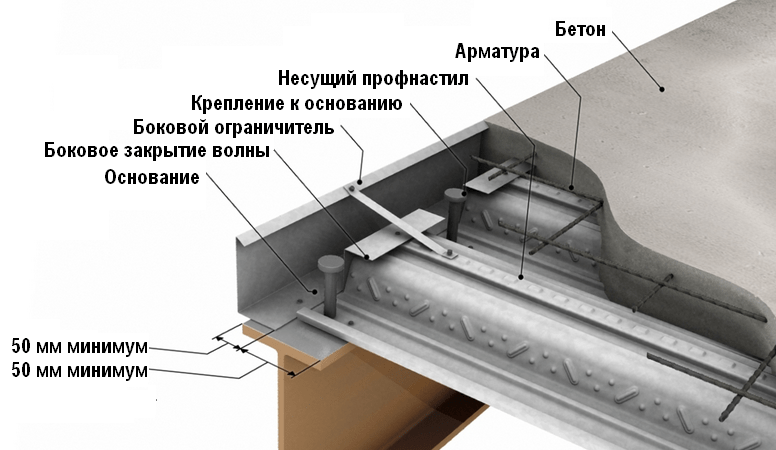

Схема опирания перекрытия по профнастилу.

Технология монолитного перекрытия включает армирование балок или опорных колонн, в данном случае используются трубы с сечением, металлические или асбестовые. В качестве балок используются металлические двутавры или швеллеры. Армирование является важной составляющей, поэтому на этом не следует экономить. Особенно если вы возводите многоэтажное здание, где монолитное перекрытие – это и потолок, и пол. Иными словами, вы экономите на материалах. Более того, пол из профнастила является достаточно прочным и надежным, монолитное перекрытие позволяет сделать пол еще и теплым. Пол на основе профнастила защищает от грызунов и не подвержен процессам гниения. Иными словами, вы можете положить на пол любой из отделочных материалов, не беспокоясь о нем, то есть не беспокоясь о его сохранности с внутренней стороны. Если раньше на пол укладывали железобетонные плиты, которые зачастую были сырыми, а соответственно, и пол тоже, то на данный момент технологии в строительстве вышли на совершенно новый уровень, что позволяет создавать надежный и прочный пол, который будет служить и потолком при возведении многоэтажного строения.

Для того чтобы монтировать перекрытие, необходимо иметь чертежи и строго их придерживаться. Чертеж также лучше заказать у профессионалов, но если вы разбираетесь в данном вопросе, то можете выполнить его самостоятельно. Чертеж состоит из полного описания всех элементов, необходимых для перекрытия, их размеров, ну и, конечно же, непосредственного чертежа (рисунка).

Важным составляющим является правильный подбор необходимых материалов.

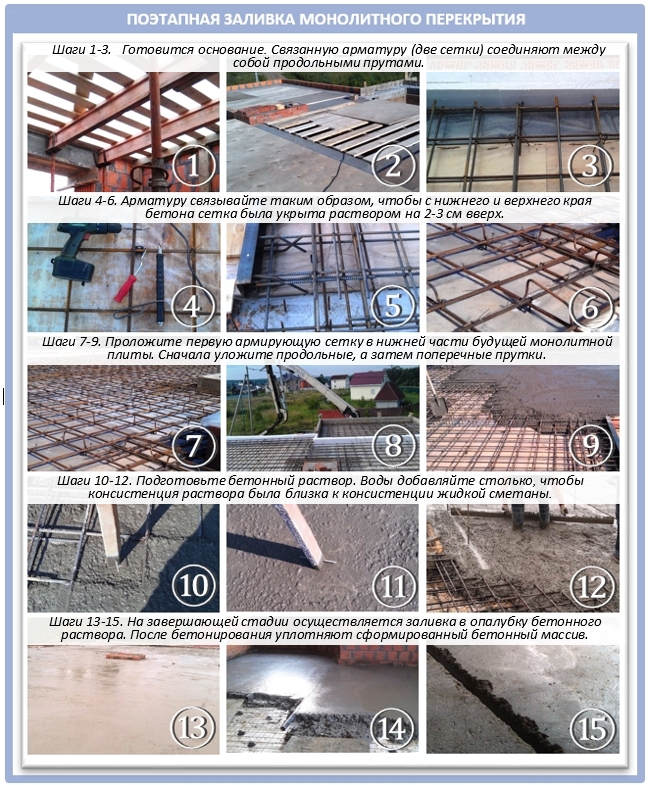

Заливка перекрытия

Бетонирование лучше выполнять по пролетам, особенно если площадь здания велика, так как за один день залить раствор вы можете просто не успеть. Если же делать иначе, то могут появиться трещины и деформации, вследствие чего пол потеряет свою ровность и прочность, а соответственно, и надежность. Прежде чем заливать пролеты, необходимо хорошее армирование боковых частей сооружения, установка опорных балок под пролет, который вы планируете заливать.

Помните! В холодную погоду бетон может сохнуть один месяц и больше, в теплую время сокращается до 10 суток. Если вы проводите заливку бетона в сильно жаркую погоду, то его необходимо поливать для предотвращения растрескивания.

Все отделочные работы проводятся после полного затвердевания бетона и демонтажа опор.

Выбор материала для проведения облицовки

Перед тем как мастер начнет крепить профнастил, важно правильно выбрать материал для поведения обшивки. Так, необходимо разобраться в маркировке материала. Например, буквой «С» обозначается тип профнастила для обшивки стен. Расшифровывая наименование С8 1150.0,6, можно понять, что данная маркировка обозначает стеновой профиль, высота гофры которого равна восьми миллиметрам, ширина — 1150 мм, толщина — 0,6 мм.

Если выбирать профилированный лист, который предполагается укреплять на стену, то, как правило, используются материалы марок С8, С21 или С44.

Таблица технических характеристик профнастила.

Начало работ должно предполагать тщательные замеры каждого элемента дома. Крепить профнастил можно в горизонтальном и вертикальном направлениях. Но прежде следует выбрать направление обшивки, а уже после можно и приобрести материал. В процессе работ следует оставлять воздушную прослойку, которая предусматривается конструктивными особенностями материала. Образованная прослойка будет способствовать свободной циркуляции воздуха между утеплителем и профильными листами, кроме того, станет препятствовать скапливанию влажных паров. Такая циркуляция предотвратит развитие разных микроорганизмов либо грибков, которые непременно станут причиной разрушения стен.
