Бетонная подготовка под ленточный фундамент

Приготовительные мероприятия в обустройстве бетонной подготовки

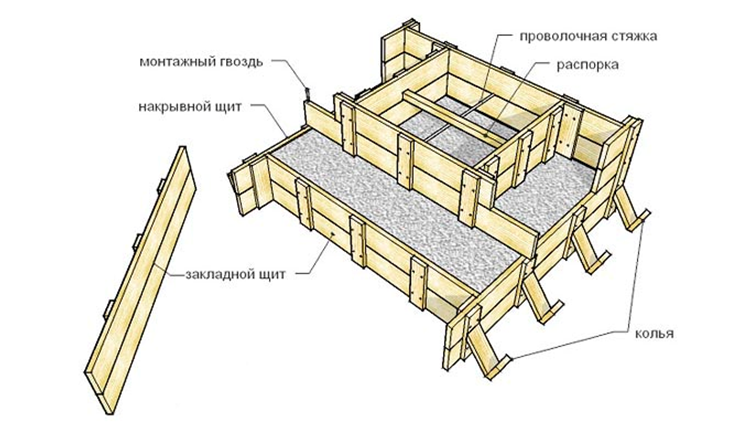

Схема устройства опалубки из дерева.

1. Выполняют планировку основы по профилю или отметке, которая предусмотрена проектом.
2. Производят уплотнение намеченного основания посредством трамбовки гравия либо щебня.
3. Подстилку по грунту делают из шлака, щебня, гравия, глины 120 мм толщиной, затем ее уплотняют.
4. Выставление маяков-направляющих либо опалубки ориентируют согласно территории осуществляемой бетонной подготовки. При большом участке делают его разбивку на более мелкие по ширине (примерно по 3-4 м).

Как выбрать марку цемента

• М50 пригоден для строительства легких, вспомогательных построек (летний дом на дачном участке, гараж, хозяйственные постройки).
• F-75 понадобится, если температура зимой ниже минус 20 °С.
• Для жилых построек необходима марка не менее М200 с уровнем водонепроницаемости от 95%.

Если вы планируете заливать основание сразу, то рекомендуется весь приготовленный объем бетона использовать в один день. Если это невозможно, работы возобновляют минимум через 12 часов, после полного высыхания первого слоя. Без этого на поверхности основания образуются трещины из-за неравномерного распределения незастывшего бетона.

Цемент М400 для фундамента

Устройство подушки под фундаментную плиту своими руками, наш опыт

Итак, наш котлован – это прямоугольная яма 7 на 9 метров, на метр больше, чем размеры дома и фундамента, со средней глубиной 25 сантиметров (из-за того, что наш участок имеет неровности, перепад глубины котлована от 20 сантиметров до 35). Дно котлована – суглинок, слежавшийся десятилетиями, а может даже и столетиями, является достаточно твёрдым основанием. Мы решили, что фундамент закапывать не будем, а сделаем его в уровень с высшей точкой участка.

Остаётся один вопрос. Какая может быть подушка под плиту фундамента на глину или суглинки как у нас? Чем заполнить сам котлован, чтобы он был таким же твёрдым, как дно?

• Можно глиной. Да, в нашем случае можно, так как живем мы на юге, грунты не пучинятся и если грамотно отвести воду, то глина достаточно твердое основание под фундаментную плиту, но где взять 15-20 кубометров глины? Мы не знаем, как в других местах, но в Грузии с этим тугова-то. Когда мы ещё только определялись с материалами для строительства дома, рассматривали глиночурку, как один из вариантов. Тогда мы спрашивали у знакомых: «Где купить глину и сколько она будет стоить?» После этого вопроса над нами смеялись в голос. Конечно, можно было бы глину накопать у себя на участке, но мы уже выкопали 20 кубических метров грунта и, если честно, больше не хочется заниматься подобными действиями. К тому же глину нужно трамбовать, как вы понимаете, найти виброплиту или виброногу в грузинской деревне – задача не для слабонервных.
• Отсыпка под фундаментную плиту песком. Хорошая идея, но он стоит в 3 раза дороже в нашем регионе, чем крупный гравий. И песчаную подсыпку нужно дополнять геотекстилем, который здесь стоит, как 20 кубометров щебня.
• ПГС или выбрать комбинированную подушку. Но в этом случае снова нужен геотекстиль, который съедает много денег из бюджета.
• Можно гравием или щебнем. На дно – камешки покрупнее, а верхний слой более мелкий для расклинцовки и выравнивания основания.

Подушка из гравия и щебня фракции 5-10 сантиметров

Последний вариант мы и выбрали. Решили засыпать щебень под плиту фундамента. Заказали 16 кубометров гравия фракцией 5-10 сантиметров и 7 кубов мелкого щебня фракцией 1-2 сантиметра на расклинцовку и выравнивание основания.

Мы уже слышим возгласы хейтеров и диванных критиков: «А щебень разве не нужно трамбовать?», «Да кто так строит, это не подушка под фундамент?», «Надо было вначале песок, потом уже щебень!», «Надо было щебень потом песок!», «Дом рухнет, не успеете въехать!». Но имейте ввиду, что у нас к такого рода заявлениям иммунитет, выработанный во времена реставрации 100-летнего дома своими руками. Тогда каждый с нами говорящий считал своим долгом сказать о том, что постройка эта под снос и мы занимаемся ерундой. Однако дом был превращён во вполне комфортное жилище и удачно продан. По сей день, натыкаясь на старые объявления, нам иногда пишут люди, спрашивая, продаём ли мы дом.

Как подготовить грунт под фундамент?

Все самое интересное начинается с геологических изысканий, которые позволяют архитекторам и конструкторам нашей компании определить степень и объемы подготовительных работ, исходя из особенностей будущего коттеджа, его размеров и требуемых технических параметров. Далее процесс выглядит таким образом:

1. Разметка на местности территории, которая будет отдана под устройство фундамента. При этом совершенно неважно, какой тип основания выбран для коттеджа – определить границы будущего сооружения нужно обязательно при помощи маркеров и натянутой бечевки;
2. Производится съем верхнего слоя грунта – как правило, минимум на глубину плодородного слоя, на котором никогда не возводят сооружения. Для данного процесса используется ручная выемка земли или специальная техника – бульдозер и экскаватор. Стоит отметить, чтобы залить монолитный фундамент, цена на земляные работы будет больше, так как придется изымать значительные объемы грунта на всем пятне застройки;
3. После выборки земляного слоя нужно заглубиться на расчетный уровень залегания подошвы фундамента. Чаще всего, он расположен ниже кромки промерзания для каждого отдельного региона, однако наличие грунтовых вод может корректировать положение основания, или даже полностью изменить его вид. Для того, чтобы не было сюрпризов в процессе организации котлована, проводятся геологические изыскания на местности;
4. Для плитного и ленточного фундамента ширина котлована должна быть больше самого основания дома, чтобы создать достаточно широкую и устойчивую подушку. При необходимости стенки котлованов укрепляются щитами или сваями, которые можно затем демонтировать;
5. Отдельно отметим, что на устройство свайного фундамента цена не включает земляные работы, так как вбивание опорных конструкций производится в глубинные слои, которые своими тектоническими характеристиками уже достаточно прочные и устойчивые. Точно так же происходит и процесс монтажа винтового типа основания;

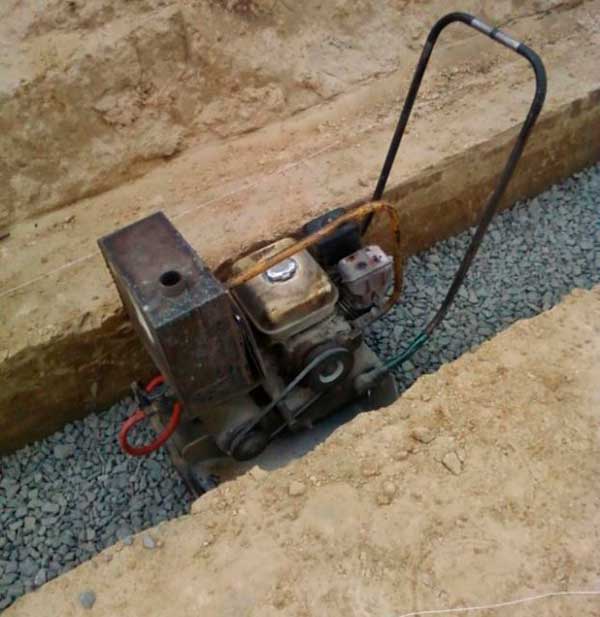

6. Подготовка основания под фундамент трамбованием почвенного слоя при помощи специальной техники и механических устройств – виброинструментом, ручными катками. При выполнении данного процесса следует учитывать особенности разных грунтов, которые требуют особого подхода к процессам уплотнения их структуры;
7. Создание подушки под фундамент – бетонной или песчано-щебеночной, шириной на 10-20 сантиметров больше, чем будет сам фундамент. От данной разновидности зависит окончательный этап доводки основания. Каким бы ни был вариант, очень важно постоянно проверять уровень полученной площадки с помощью специальных измерительных приборов – может нужно где-то подсыпать грунт или, наоборот, убрать немного.
8. После этого на подушку устанавливается опалубка и заливается основная масса монолитной смеси. От качества уплотнения подушки также зависит устойчивость самого фундамента, так как песок со щебнем или бетонная подготовка должны лечь идеально ровно – по уровню, отмеченному измерительными инструментами.

Как подготовить грунт под фундамент: по типам почвы

В зависимости от физических и механических характеристик почвенного слоя есть несколько способов уплотнения его состава. Естественно, что данная работа должна доверятся только профессионалам, которые точно знают последовательность действия и рассчитывают интенсивность внешнего воздействия. Но для понимания самого процесс аи используемого оборудования, мы опишем несколько техник, используемых в работе, когда требуется подготовка грунта под фундамент:

• Глубинное воздействие, чтобы создать не только прочный поверхностный слой, но и прижать все внутренние пласты, производится при помощи обильно смачивания котлована водой и воздействием вибрационного оборудования;
• Заиленные, подвижные или слабые грунты могут уплотняться при помощи специальных свай из смеси боле плотного грунта или речного песка;
• Лесные дерновые и дерново-подзолистые грунты иногда достаточно залить водой и обеспечить нормальный уровень дренажа. Под свои весом почва сама по себе будет смещаться, а вода вытеснит внутренние воздушные массы;
• Торфяные почвы лучше всего уплотняются при помощи процесса вакуумирования и электрического осмоса – это довольно сложный и длительный процесс, в результате которого получается прочное основание, не уступающее глиняному;
• Песчаные почвы уплотняются при помощи вибрационного оборудования, интенсивно воздействующего на все слои грунта – по поверхности и внутрь структуры.

Точно определить тип выполняемых работ и номенклатуру нужного оборудования, чтобы подготовка основания под фундамент прошла успешно, смогут профессионалы нашей компании, на основании геодезических изысканий. Во многих случаях, так как структура грунта никогда не бывает однородной, достаточно провести искусственное затопление котлована, которое затем осушивается естественным способом или при помощи дренажа. Грунт под своим собственным весом начинает уплотняться и не требует дополнительного внешнего воздействия.

Устройство основания для фундамента

Если попытаться установить бетонное основание непосредственно на щебень, без отсыпки песка, часть ленты или плиты фундамента окажется перегруженной, а часть останется без нагрузки. В подобной ситуации бетонная отливка фундамента достаточно быстро перейдет в неустойчивое состояние, будут образовываться трещины и деформации.

Функции песчаной отсыпки

Песок играет роль клея и эластичной подушки, позволяющей компенсировать и распределить все усилия, в том числе при вспучивании грунта или осадке основания фундамента.

Песчаный материал, используемый при подготовке и отсыпке основания, должен отвечать определенным требованиям и критериям:

• Наилучшим считается гравистый песок, очень крупный и чистый, отсыпки из такого материала обладают наименьшим удельным весом, но при этом легко пропускают воду;
• Минимальное количество включений глины, земли, известковых и солевых загрязнений;
• Песок не должен содержать любых форм органики, ила, торфа, остатков растений – всего, чем богаты природные водоемы. При использовании в подготовке основания такого материала через определенный период времени песчаная подушка превращается в плотный водонепроницаемый слой грязи, насыщенный продуктами разложения органики.

Классическое устройство основания под фундаменты из щебеночного материала

В классическом варианте технология подготовки подушки под бетонную плиту или ленту использует щебень, как материал, обеспечивающий дренаж и жесткую основу. Поэтому основание отсыпают, как минимум, одним слоем щебенки. Использование щебеночного материала требует немалых затрат, связанных с покупкой стройматериала, доставкой и проведением планировочных работ. Несмотря на всю дороговизну и дефицитность высококачественной щебенки, отказаться от ее использования в подготовке основы под фундамент невозможно.

В случаях, когда в процессе планировки поверхности бульдозерами или экскаваторами извлекаются и перемещаются большие объемы грунта, для выравнивания уклона основания применяются щебеночные насыпи. Идеально выровнять гравийную подушку удается не всегда, поэтому строители зачастую применяют промежуточное бетонирование или бетонную подготовку. По сути, это тонкий слой бетона, уложенный на песчано-щебеночное основание подушки и идеально выровненный по такой подготовки достаточно просто уложить гидроизоляцию и слой утеплителя.

Виды простых подбетонок

Плита для фундамента бывает нескольких видов:

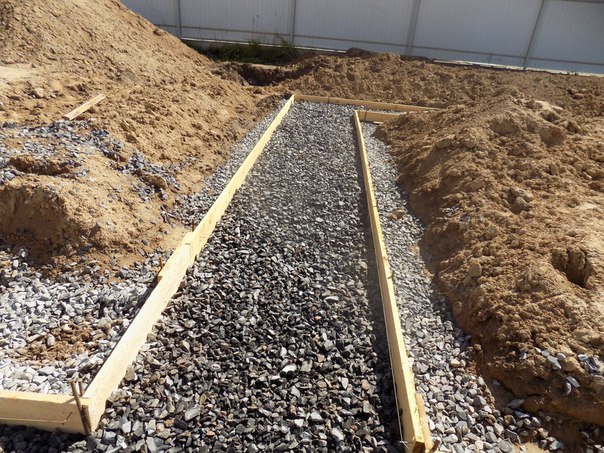

Щебневая

Такая «подготовка» считается более экономичной, так как щебень стоит дешевле цементного состава. Щебневая прослойка должна быть высотой не меньше 20 см. В процессе укладки подбетонки обязательным условием является тщательная трамбовка (желательно с применением вибротрамбовочного оборудования).

Если говорит о недостатках «подготовки», то технология укладки щебневой подбетонки под фундамент считается не надежной. Дело в том, что такая подложка недостаточно жесткая, поэтому дальнейшие работы по монтажу фундамента на таком основании будут выполнены не на самом высоком уровне. Однако, если вы не планируете строить многоэтажный дом, то такой подбетонки будет вполне достаточно для хозяйственного блока или бани.

Для монтажа простейшего основания выполните следующие шаги:

1. Подготовьте рабочую поверхность и уложите на нее щебень.
2. Разровняйте его с помощью лопат.
3. Утрамбуйте и уплотните подушку по всей поверхности.
4. На полученную подбетонку нанесите слой битума, для получения хорошей гидроизоляции. Если хотите сэкономить, то вместо битума можно использовать рубероид или полиэтилен, однако эти материалы обладают более низкими гидроизоляционными показателями.

Песчаная

«Подготовка» из песка позволяет лучше всего перераспределить нагрузки на фундаментальное основание. Такие подушки рекомендуется укладывать осенью и весной, когда почва претерпевает изменения. За счет подстилающего слоя из песка нижняя часть фундамента будет расположена над уровнем грунтовых вод, благодаря чему монолит не пострадает от пагубного воздействия влаги. Именно поэтому чаще всего песчаные подбетонки монтируются на участках с проблемным грунтом.

Для монтажа такой прослойки необходимо:

1. Снять слой почвы.
2. Засыпать вместо него речной песок фракцией не менее 1,5 см.
3. Используя строительный уровень, разровнять подушку по всему периметру.
4. Утрамбовать «подготовку».

Полезно! Чтобы определить нужную толщину подбетонки, а также выбрать нужный тип прослойки, необходимо учесть: тип почвы, наличие окружающих построек, сейсмичность и  действующие нагрузки. Подробные требования и расчеты изложены в СНиП , а также в СП 50-101-2004 и СП

Песчаные и щебневые подушки подходят далеко не для всех построек и отличаются небольшой прочностью. Если вы хотите изготовить самое надежное основание для жилого дома, то, безусловно, стоит отдать предпочтение бетонной плите.

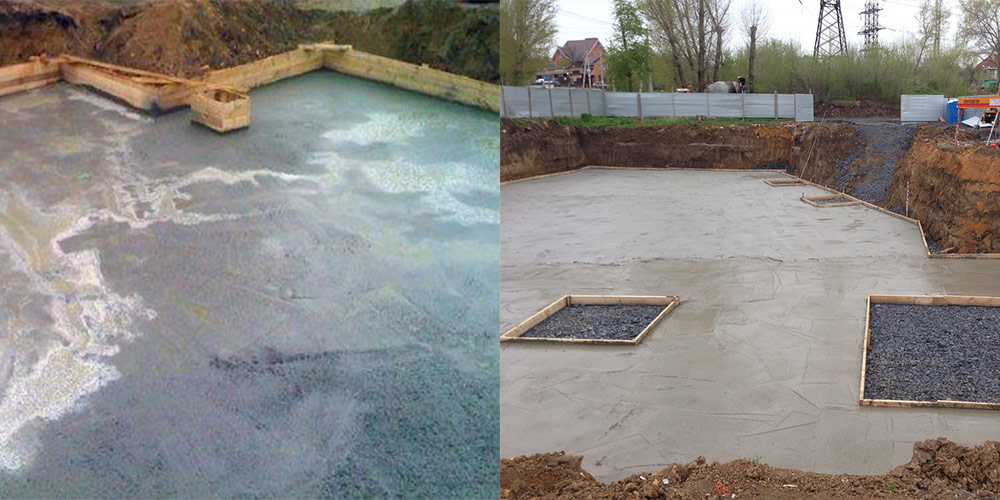

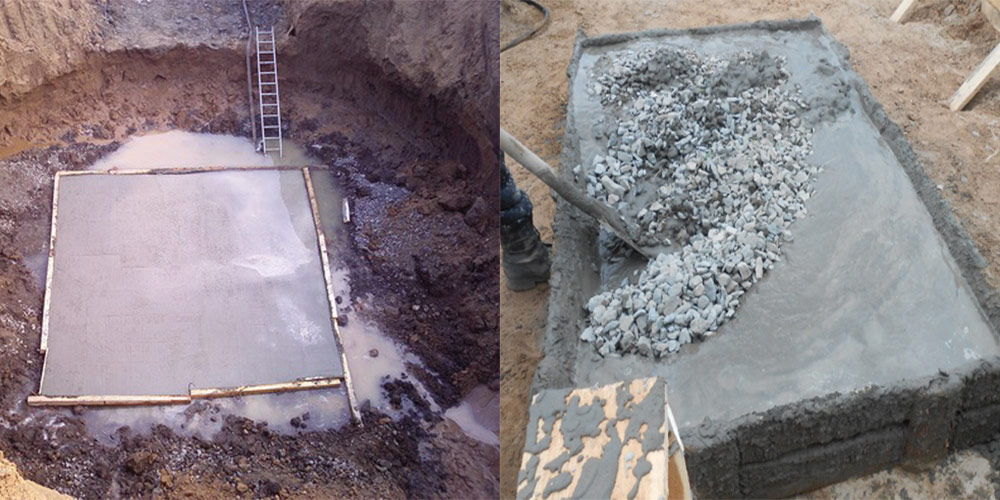

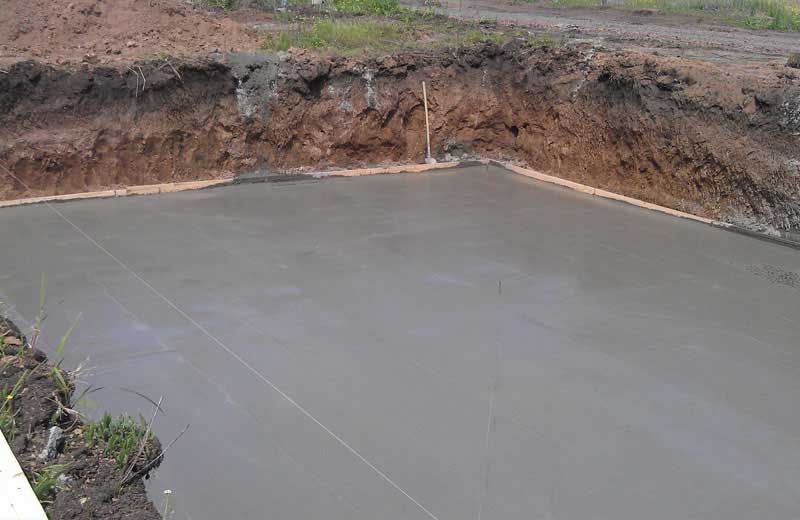

Бетонная подушка

Устройство подбетонки этого типа требует больших финансовых вложений, однако именно такая основа лучше всего подходит для плитного и ленточного фундамента. Дело в том, что при монтаже таких фундаментальных основ устанавливается тяжелый армирующий каркас из жестких стальных стержней, который требует более прочной основы.

Перед началом монтажа основания, необходимо учесть несколько советов:

• Для монтажа подбетонки используют «худой бетон» классов от В 3,5 до В 7,5 (М 50, 75, 100). Использовать более прочный цемент нет смысла, к тому же он будет стоить в разы дороже.
• Для получения прочной «подготовки» достаточно уложить бетонную подушку толщиной в 10 см (при условии, что на участке не преобладают грунтовые воды).
• Перед тем, как укладывать бетонную смесь, необходимо высыпать на дно котлована или траншеи тонкий слой песка или щебня.
• Если при монтаже бетонной подушки армирующий каркас не используется, то оптимальная толщина основания составит 15-20 см.

• Благодаря армированию подбетонки, наземная часть строения будет располагаться на надежном основании. Для армопояса используются металлические стержни с сечением 8 мм. Прутья устанавливаются вертикально и должны выступать над поверхностью приблизительно на 25-30 см. В этом случае толщина «подготовки» может быть уменьшена на 6-10 см.

Преимущества и недостатки монолитных плит под фундамент

Основной конструктивной особенностью основания этого типа является капитальность и надежность, которая особенно проявляется при устройстве на почвах 1 категории. Не менее весомое преимущество – равномерное распределение нагрузок от всех конструкций здания на поверхность грунта.

Фундамент-монолит в виде плиты обладает множеством других достоинств:

• Минимум земляных работ – обычно снимается только верхний плодородный слой почвы.
• Минимальная трудоемкость сооружения опалубки – она устанавливается только по периметру основания.
• Относительно простой процесс устройства – не требуется привлечение спецтехники (за исключение бетоновоза, поскольку плиту надо залить за 1 раз для получения цельной бетонной конструкции).
• Возможность строительства зданий из любых стеновых материалов – кирпич, газобетонные, поризованные блоки, дерево и др.
• Повышенные прочностные характеристики.

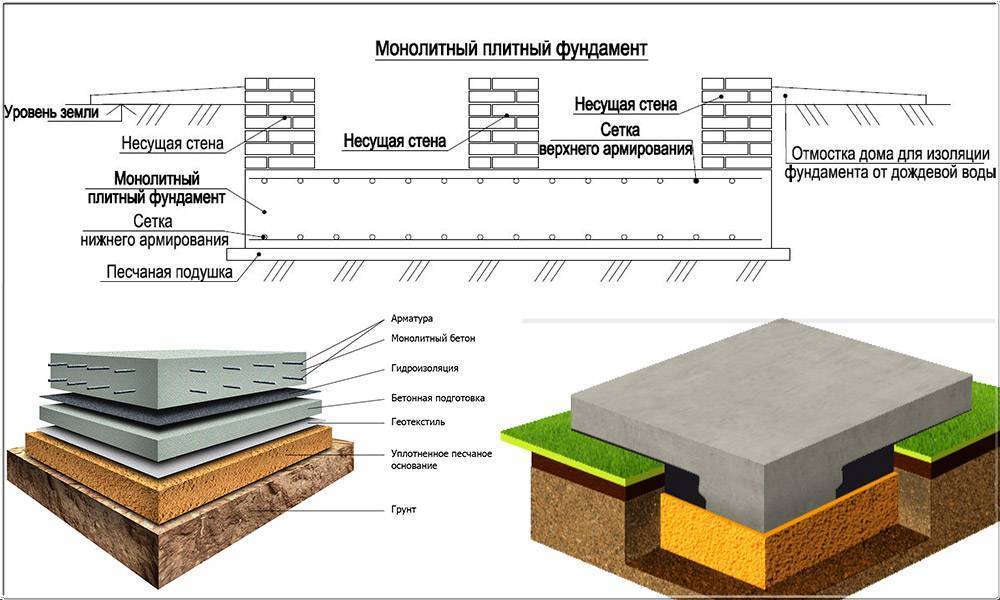

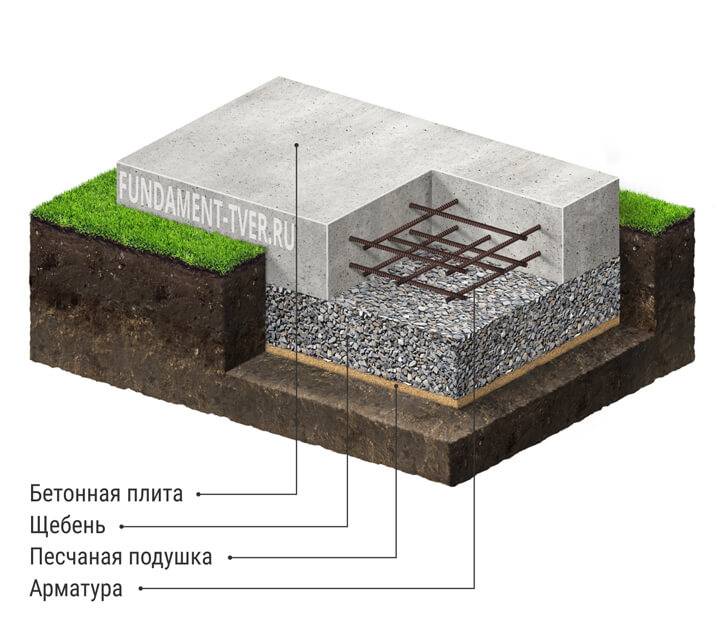

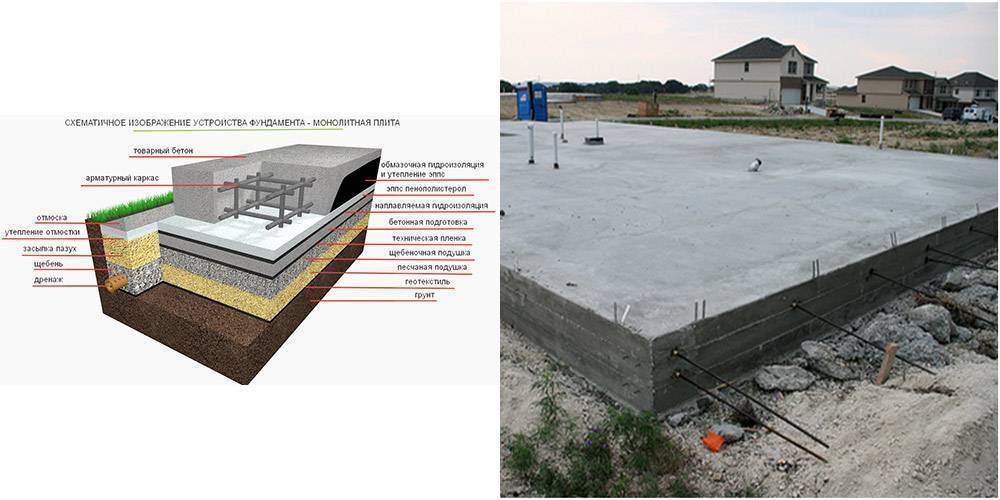

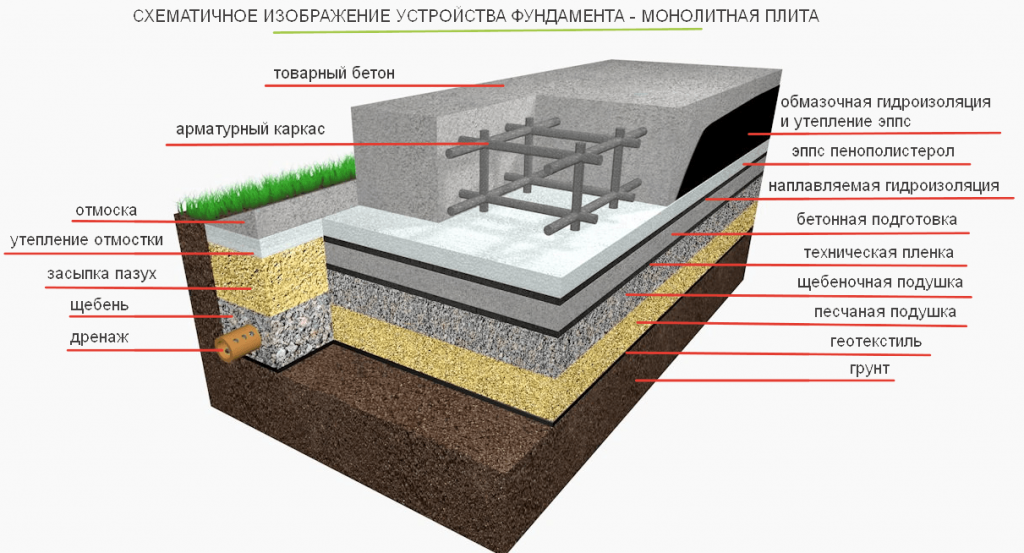

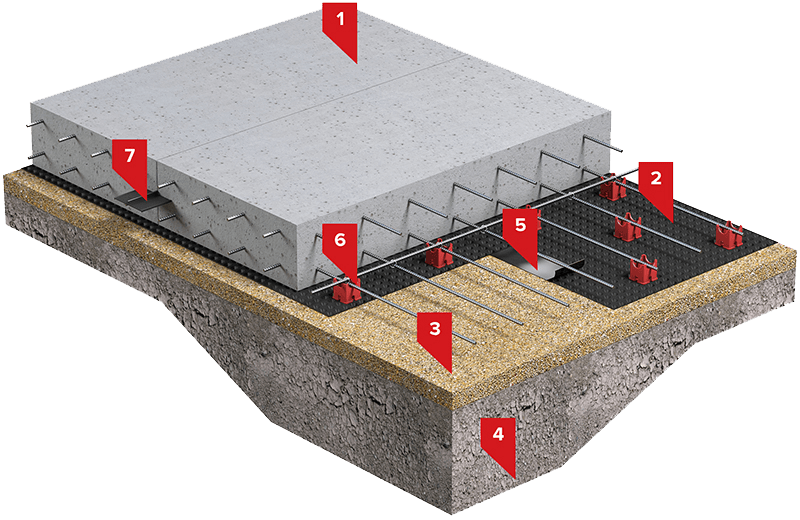

Рисунок 4. Конструктивные особенности плитного фундамента

Из недостатков можно отметить необходимость тщательной подготовки грунтового основания – плитный фундамент сооружается обязательно на идеально ровной поверхности. Среди других минусов:

• сложность прокладки коммуникаций – как правило, канализационные и водопроводные линии прокладываются до бетонирования;
• невозможность возведения подвала;
• дороговизна обустройства – за счет большого расхода арматуры для армирования, бетона и других материалов.

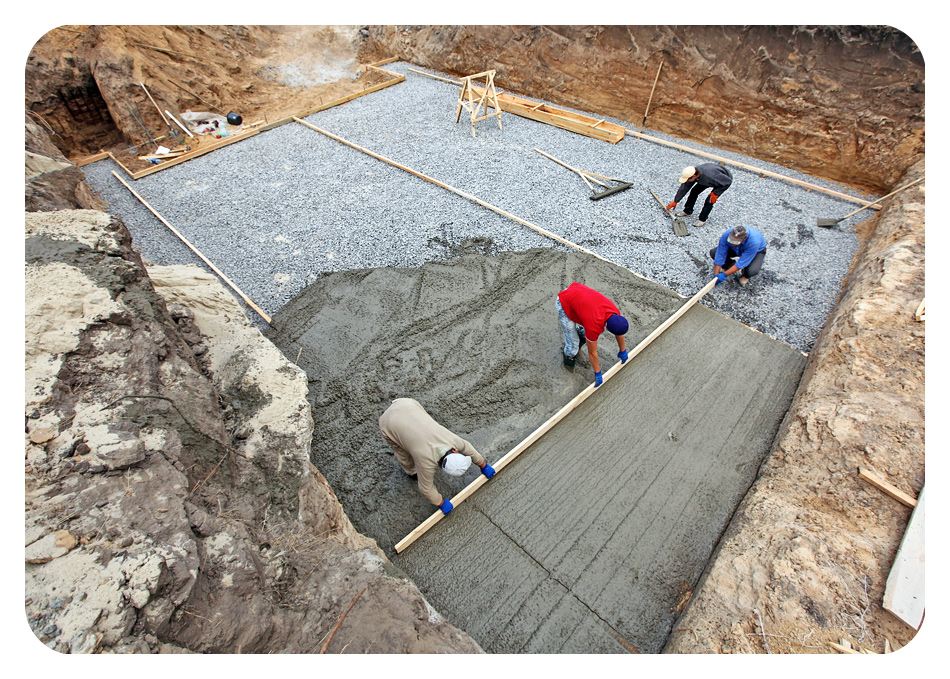

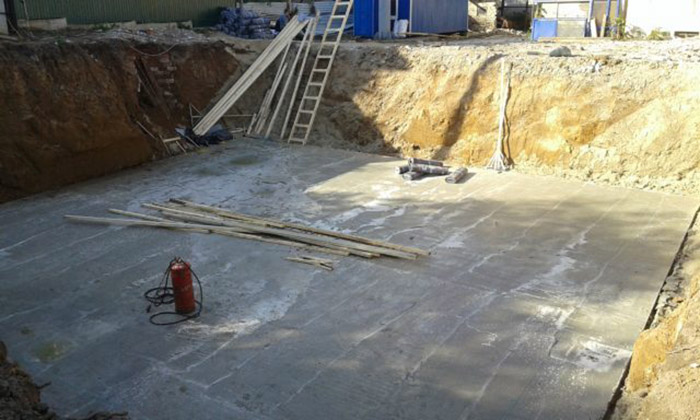

Устройство подбетонки

Вне зависимости от типа грунта, на первом этапе работ по выполнению подготовки из тощего бетона под фундамент следует выровнять дно выемки. К сведению, для монолитной ленты достаточно будет выкопать траншею, а для плиты потребуется котлован. При определении глубины выемки учитывается толщина подбетонки и толщина песчано-гравийного слоя, укладываемого непосредственно на грунт.

Рыхлую почву необходимо утрамбовать, а на дно выемки подсыпать песок и щебень. Слои также трамбуются. Щебень, в этом случае, будет выполнять дренажную функцию. Далее на поверхность в качестве гидроизоляции настилаются полотна рубероида или пленки.

Бетонная подготовка под монолитную ленту или фундаментную плиту должна выступать по периметру за пределы подземной конструкции на 10-15см. С таким учетом делается щебеночно-песчаная подоснова и выполняется устройство опалубки под заливку основания. Высоту короба принимают, исходя из толщины подготовки под фундамент.

На следующем этапе замешивается тощий бетонный раствор, в состав которого входит малый объем цемента. В качестве наполнителя используется гравий и песок. После того, как бетон будет залит в опалубку, его потребуется утрамбовать, чтобы избавиться от пузырьков воздуха, и выровнять. В первые несколько дней поверхность бетонной подготовки накрывают полиэтиленовой пленкой, предотвращающей чрезмерное высыхание поверхности.

Важно знать, что основание под фундамент, не усиленное арматурой, имеет ограничения по размерам.

Армирование значительно укрепляет подбетонку и повышает надежность подземной части строения. Сетки вяжут посредством проволоки из стержней диаметром восемь миллиметров, а укладывают до заливки раствора. Для обеспечения надежного спряжения бетонной подготовки с фундаментом, в толщу основания вертикально устанавливают металлические прутья таким образом, чтобы они выступали над поверхностью бетона на 20-30см.

Оптимальной толщиной подбетонки без армирования считается 15-20см. При устройстве железобетонного основания под фундамент, размер подготовки может быть уменьшен до 6-10см. В СНиП указывается максимальное отклонение горизонтальной поверхности – не более 5мм на метр при устройстве монолитной ленты и не более 50мм для плиты шириной более 25 метров.

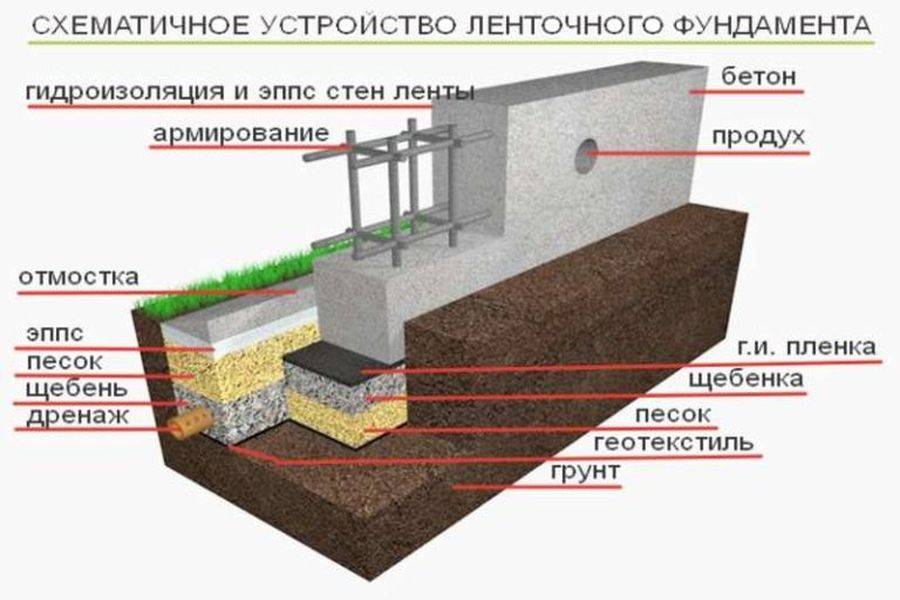

Этапы строительства ленточного фундамента своими руками

Строительство надежного и долговечного фундамента невозможно осуществить за один день. Все работы следует разделить на несколько этапов, которые осуществляются строго согласно своей очереди. И, конечно же, всё начинается с подготовки участка под фундамент и с выполнения разметочных этап и разметка ленточного фундамента. На данном этапе осуществляется расчистка строительной площадки и её разравнивание чуть больше, чем площадь самого строения (на 2,5-3 метра). Затем используя рулетку, прочный шнур и металлические колья, производят разметку границ будущего основания. При этом выдерживают такую ширину фундамента, которая указана в проекте к дому, плюс небольшой запас на монтаж опалубки.

После этого осуществляется проверка диагонали прямоугольников и углов дома, если никаких отклонений нет, то между металлическими кольями натягивается шнур или толстая леска, которая будет служить в качестве обозначения границ ленточного фундамента. Точно по такому же принципу производится разметка и внутренних границ будущего сооружения.

Выполнение земляных работ. Пожалуй, самым сложным и трудозатратным этапом в строительстве ленточного фундамента, является рытье траншей и котлована. Если лишнего времени на самостоятельное выполнение всех вышеперечисленных работ нет, то лучше всего будет нанять для этих целей спецтехнику. В таком случае котлован под дом получится вырыть за 1-2 дня.

Если принято решение рыть траншеи под ленточный фундамент своими руками, то следует проконтролировать ровность дна и не допускать его отклонений по уровню. Также, обязательно нужно будет контролировать углы, они должны быть строго в районе 90 градусов, без отклонений, из-за которых впоследствии обязательно будут перекосы.

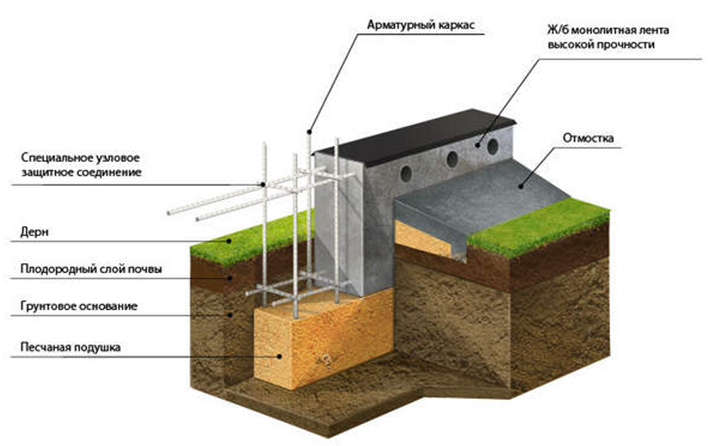

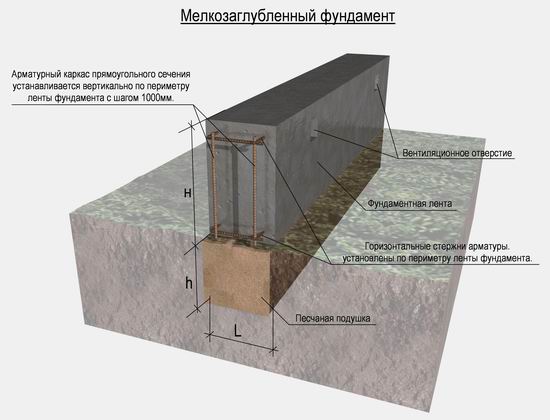

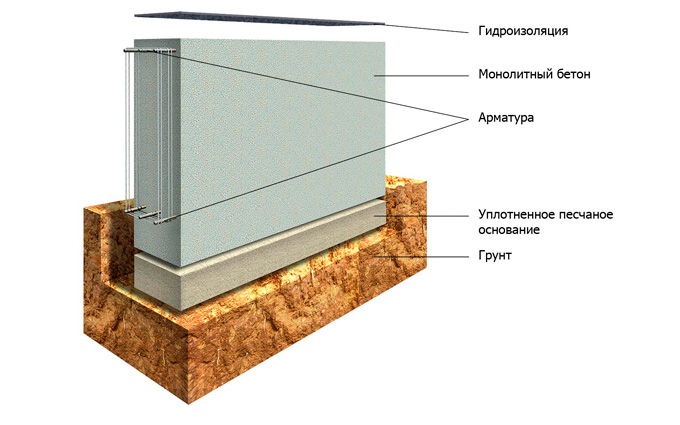

Устройство песчаной подушки под ленточный фундамент. После того, как траншеи под фундамент вырыты, а их дно должным образом выровнено, приступают к устройству песчаной подушки под фундамент. Игнорировать данный строительный процесс нельзя, так как песчаная подушка под фундамент поможет смягчить и правильно перераспределить нагрузки от будущего основания. Требуемая толщина песчаной подушки под ленточный фундамент, не менее 15 см с предварительной утрамбовкой и проливкой водой.

Монтаж опалубки и армирование

На следующем этапе осуществляется монтаж опалубки под ленточный фундамент. Заливать бетон прямо в траншею с песчаной подушкой нельзя, для этих целей необходимо установить опалубку. Делают её из подручных материалов, кто-то использует для этого двухсантиметровые по толщине доски, ну а кто-то отдает предпочтение щитами, поскольку сборка опалубки в таком случае осуществляется намного быстрее по срокам. Как бы там ни было, но собранная опалубка для ленточного фундамента своими руками должна быть без щелей и несколько выше того уровня, на который будет заливаться бетон.

Армирование ленточного фундамента — это самый ответственный процесс, связанный со строительством основания. От того насколько правильно и качественно будут выполнены работы, связанные с армированием фундамента, зависит его надёжность и долговечность. Сначала необходимо выложить на дно траншеи ряд кирпича, на который затем укладывается металлическая сетка из арматуры. Для сборки металлокаркаса используется обычная или стеклопластиковая арматура 12 мм сечением. Прутья арматуры соединяются друг с другом в виде сетки, ячейки которой должны быть размером 15 на 15 см.

Далее арматурная сетка укладывается на кирпичи

Здесь очень важно учитывать отступ с каждой стороны от фундамента до арматурной сетки. Он должен быть не менее чем в 5 см. Гидроизоляция ленточного фундамента

Заливать фундамент без гидроизоляции не самый лучший вариант, так как грунтовые воды будут разрушать его изнутри, способствуя тем самым, сокращению срока службы. Поэтому рекомендуется на дно котлована уложить слой гидроизоляции Унифлекс или любого другого, подобного материала. После заливки ленточного фундамента, также не помешает применить наружную гидроизоляцию с использованием обмазочных гидроизоляционных материалов

Гидроизоляция ленточного фундамента. Заливать фундамент без гидроизоляции не самый лучший вариант, так как грунтовые воды будут разрушать его изнутри, способствуя тем самым, сокращению срока службы. Поэтому рекомендуется на дно котлована уложить слой гидроизоляции Унифлекс или любого другого, подобного материала. После заливки ленточного фундамента, также не помешает применить наружную гидроизоляцию с использованием обмазочных гидроизоляционных материалов.

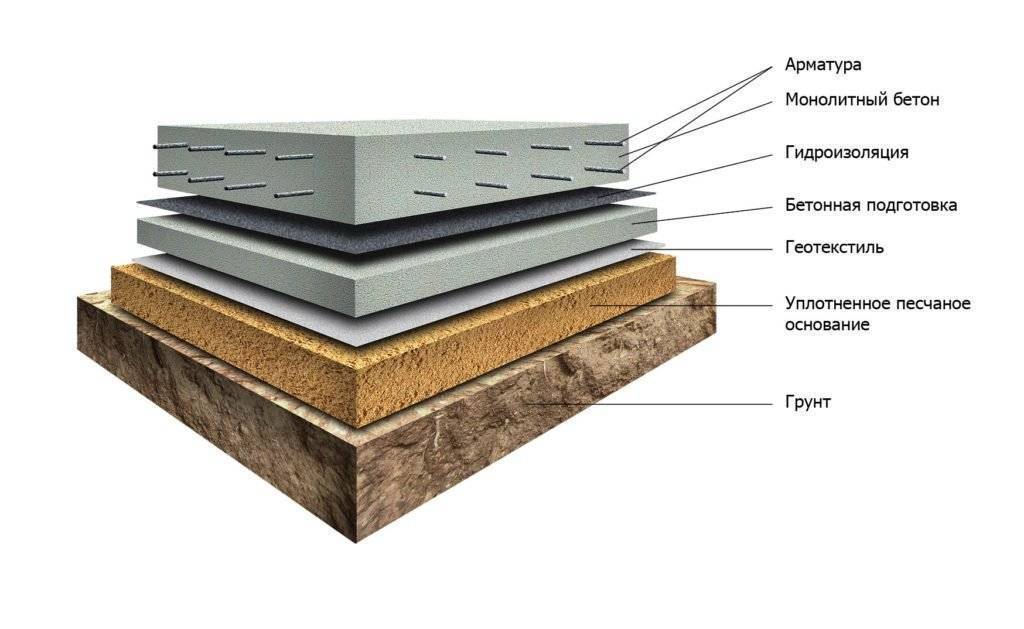

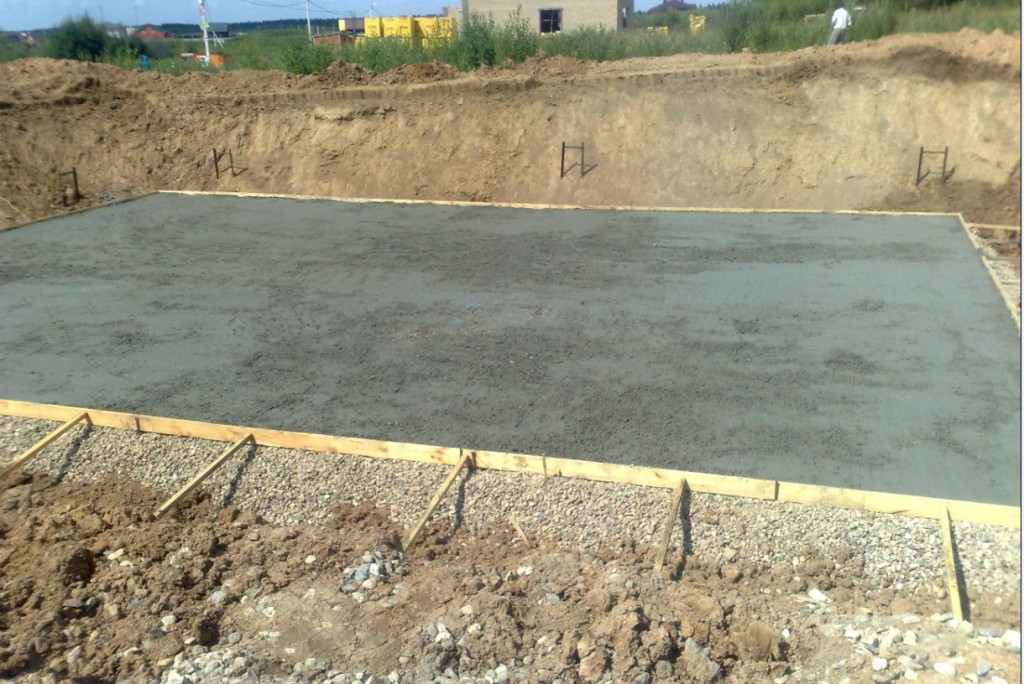

Бетонная подготовка под фундамент — функции подбетонки и последовательность работ

Грунты обладают неоднородной структурой. Под большими нагрузками они могут сжиматься, проседать и разрушаться.

Чтобы равномерно распределить давление от постройки, уменьшить осадку дома и предотвратить дальнейшие усадочные деформации, под фундаменты устраивают различные виды подготовок — песчаную, щебеночную, гравийную или бетонную.

При слабых грунтах — торфяниках, сапропелях, переувлажненных глинах или илистых почвах — этого бывает недостаточно. В этом случае основание возводят по бетонной подготовке под фундамент.

Для чего нужна подбетонка, в каких случаях ее устраивают из бетона, а когда можно обойтись более дешевым вариантом — песчаной или щебеночной подготовкой?

Функции подбетонки

Бетонная подготовка под фундамент представляет собой прослойку из тощего бетона между щебеночной или гравийной подсыпкой и материалом основной конструкции. Ее толщина находится в пределах 10 см.

Основная функция подбетонки — обеспечить надежное опирание фундамента здания:

• при слабых грунтах;
• вблизи откосов, насыпей и склонов;
• при высокой сжимающей нагрузке от сооружения;
• в сейсмоопасных регионах.

В этих случаях проводят расчет размеров подбетонки по нормативам — СНиП , Строительным правилам , В них указаны основные принципы подбора состава бетона, устройства подготовительного слоя, установки арматурного каркаса, производства работ.

Дополнительные функции бетонной подготовки заключаются:

• в удобстве монтажа сборных конструкций по выровненной поверхности;
• в точности установки арматурных каркасов при устройстве монолита, так как по подушке из щебня их гораздо сложнее выставить по горизонтали;
• в создании дополнительного защитного слоя от почвенной влаги, разрушающей основные конструкции;
• в экономичности расходования бетона высокой марки при укладке его на выровненное плотное основание из недорогого материала;
• в препятствовании протеканию цементного молока из свежезалитого раствора основной конструкции фундамента, гидратация зерен вяжущего проходит полноценно, марка бетона не теряется.

Подготовку из бетона целесообразно устраивать под массивные и масштабные сооружения.

Легкие каркасные или небольшие здания на ровном рельефе и плотных почвах возводят по уплотненной основе — песчано-щебеночной подсыпке.

Ее назначение — защита от промерзания, отвод почвенной влаги, предотвращение пучения грунта.

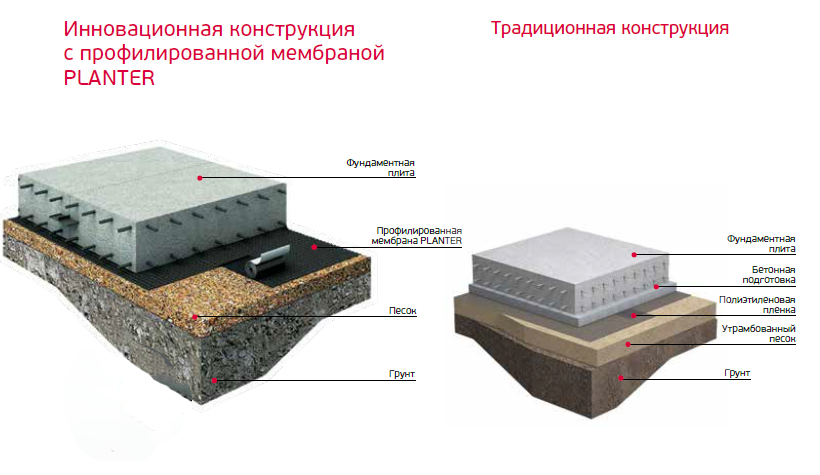

Наиболее распространенные виды подготовки:

• песчаная;
• гравийная или щебеночная;
• бетонная;
• мембранная.

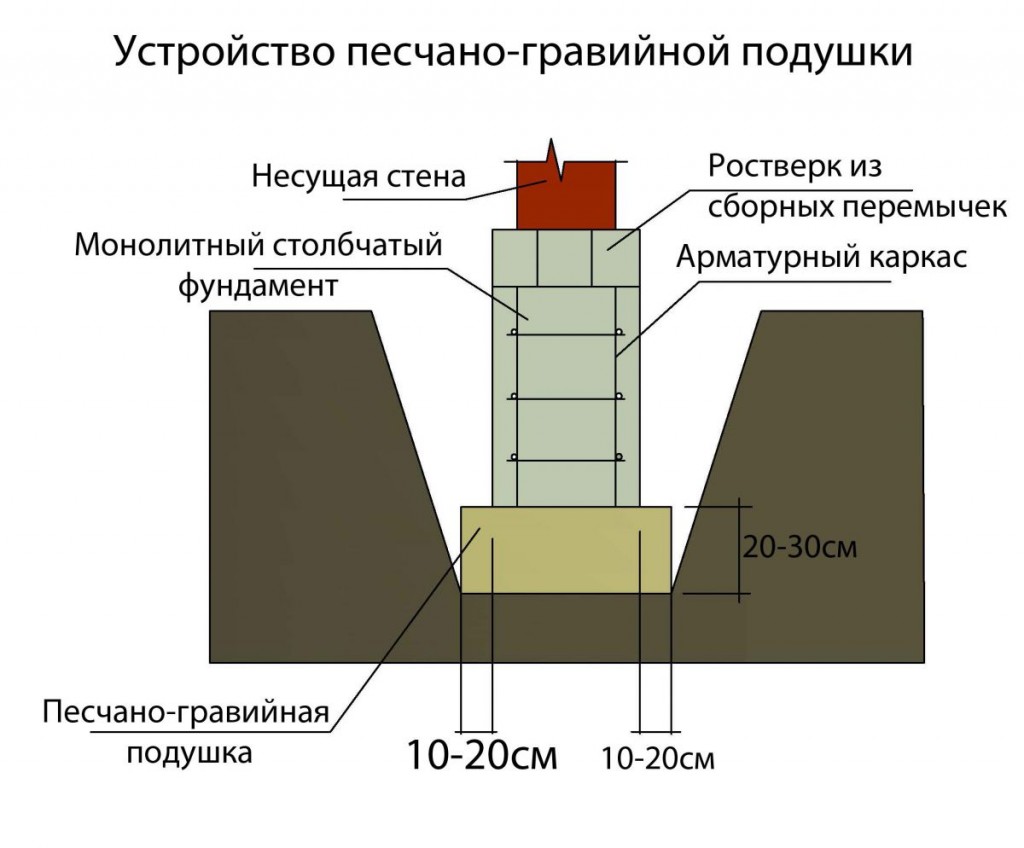

Песчаная и щебеночная подготовка

На первом этапе после за земляных работ устраивают отсыпку из инертных материалов с последующим уплотнением трамбовками. Толщина песчаной, щебеночной или гравийной подушки — 20-60 см. При высоком уровне грунтовых вод по дну котлована расстилают геотекстиль.

Сначала укладывают крупные фракции, затем средние. Они обеспечивают дренаж основы. Верхний слой отсыпают песком.

Такое распределение материалов по размеру придает подушке под ленточный или плитный фундамент большую жесткость и прочность.

 Использование в подготовке песка необходимо для равномерной передачи вертикальной нагрузки нижерасположенным слоям.

К мелкому заполнителю предъявляют требования:

• используют песок с крупностью зерен 2-2,5 мм, наиболее подходящий для отсыпки подушек — гравистый дробленый с малым удельным весом и высокой водопропускной способностью;
• количество глинистых частиц, известковых и солевых загрязнений должно быть минимально;
• органические остатки приводят к быстрой потере водопроницаемости и заиливанию песчаного слоя, поэтому их присутствие не допускается.

Подсыпка под фундамент выполняется из гравия, гранитного или известкового щебня со средней прочностью М800 и размером фракций 20-70 мм. Обязательно послойное уплотнение виброплитой или ручными трамбовками через каждые 50 мм. Песок предварительно проливают водой.

Подушку под плиту или фундаментные блоки выполняют двумя способами. Первый — заливка жидким битумом слоя щебня, второй — устройство подбетонки из бетона низких марок М50-М100 слоем до 10 см.

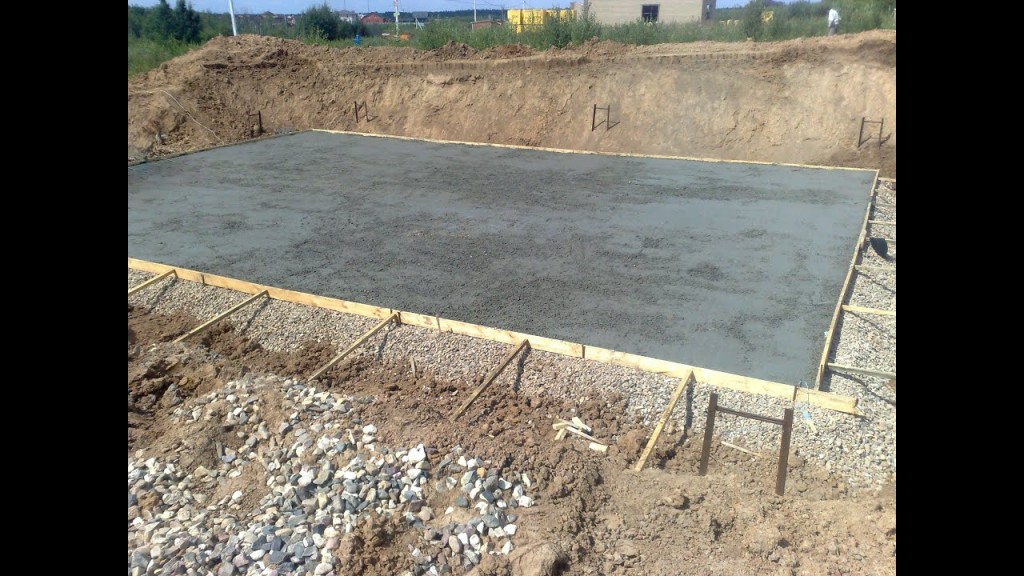

Бетонную подушку под фундамент изготавливают:

• заливкой в траншею или дно котлована без опалубки;
• установкой опалубки по периметру площадки и последующим расстиланием подбетонки;
• в форму для фундамента сначала помещают тощий, затем бетон проектной марки.

Раствор выравнивают по маякам или правилом, уплотняют вибратором. Сверху подбетонку гидроизолируют битумом, рулонными материалами, водонепроницаемыми пленками.

Последовательность работ

Работы по устройству подбетонки под фундамент из тощего бетона проводят по схеме:

1. Выравнивают дно котлована или траншеи.
2. Отсыпают крупный и средний щебень, выравнивают, трамбуют. Высота слоя — 10-15 см.
3. Следующий шаг — подсыпка под фундамент из песка фракции 2-2,5 мм, увлажнение, трамбовка.
4. Устанавливают опалубку под подушку под ленточный фундамент.
5. Монтируют арматурную сетку и вертикальные выпуски для связи фундамента с подготовкой основания.
6. Для заливки подушки используют бетон М100 на портландцементе марки не ниже М500. Высота слоя — 10 см.
7. Выравнивают поверхность, трамбуют вибраторами для выпуска воздуха из толщи раствора.
8. Через 3-7 дней щиты опалубки снимают.

Перед тем, как монтировать фундамент, нужно сделать гидроизоляцию подушки с помощью обмазочных или рулонных защитных материалов. Согласно СНиП допустимые отклонения по горизонтали не должны превышать 5 мм при проверке двухметровым уровнем, а по всей длине участке — 20 мм.

Армирование и заливка

Армировать плитный фундамент следует металлическими прутьями, диаметр которых обычно составляет 10 мм. Далее необходимо поступить так:

1. Каркас из арматуры вяжется в два ряда. Нижний ряд ложится на спецфиксаторы, чтобы расстояние между гидроизоляцией и арматурой было до 7 см. Из обычной проволоки вяжется сетка с шагом в 20 см.
2. Второй ряд вяжется так, чтобы после заливки арматура скрылась под бетоном на 5 см. Оба ряда нужно связать стойками из той же арматуры.

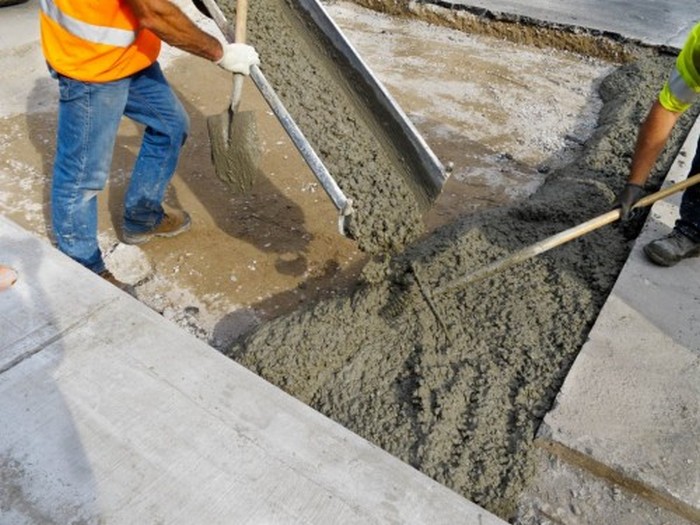

3. После подготовки каркаса можно приступать к заливке бетона. Самая распространенная марка для изготовления фундамента – это М300. Чтобы получить качественный фундамент, бетон следует заливать за один день, желательно, чтобы промежутки времени между заливками были как можно меньше.
4. Залитый бетон следует выровнять. Чем ровнее она будет изначально, тем проще строить стены потом. Выравнивается фундамент обычно доской или рейкой.
5. После заливки бетону нужно дать отстояться на протяжении 30 суток. За этот период он окончательно затвердеет.

Для более полного представления об изготовлении фундамента своими руками можно посмотреть видео.

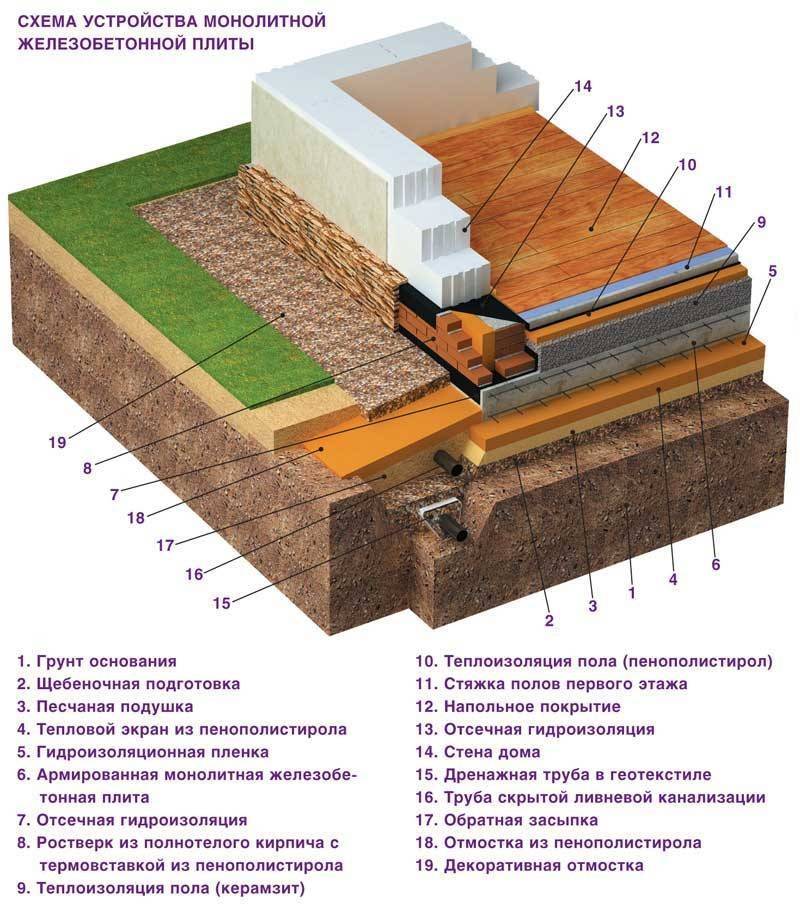

Плитный фундамент, то есть основание в виде монолитной железобетонной плиты является довольно дорогим решением при создании фундаментной опоры, но, тем не менее, он рекомендуется для использования многими проектировщиками.

Такой фундамент будет идеально себя чувствовать на непрочных плавающих грунтах. Массивная плита потребует от вас больших затрат на бетонный раствор, однако сам процесс строительства фундамента в виде массивной монолитной плиты выглядит довольно просто и доступен даже для владельцев с небольшими технологическими навыками.

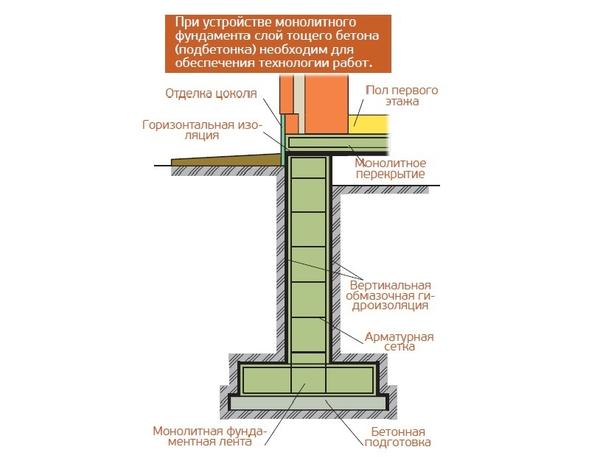

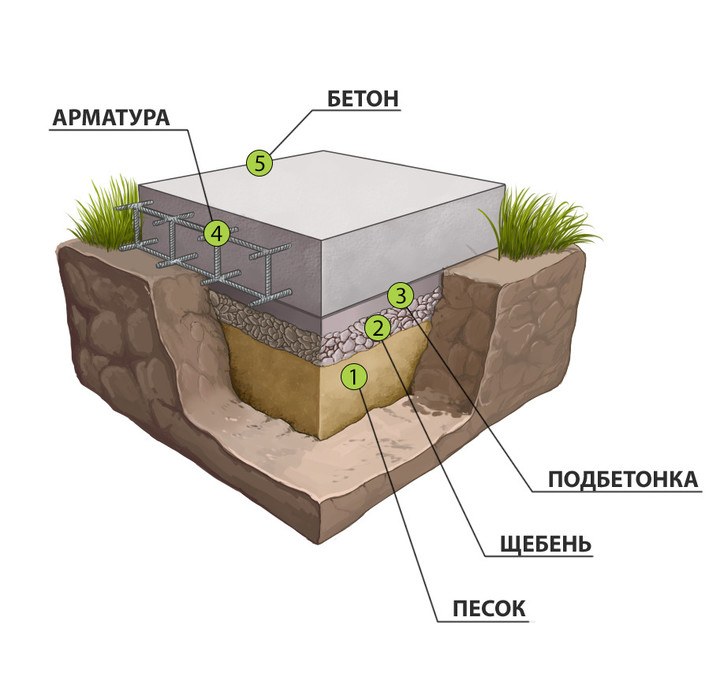

Фундаментная подушка из бетона

По технологии строительства перед монтажом монолитного фундамента необходимо обустройство подушки – слоёной подложки, частью которой является бетон. Такая подготовка обеспечивает соблюдение расчётных характеристик конструкции, а также облегчает процесс заливки раствора. Расскажем подробно, как сделать хорошую подушку под бетонирование.

Для чего нужно бетонное основание под фундамент

Подушка требуется именно для монолитного фундамента, для сборного её не делают. В чём смысл:

1. Во-первых, слой бетона образует непроницаемое основание, сквозь которое рабочий бетон не будет утекать в грунт, из него не будет уходить молоко. Соответственно, после затвердевания смеси камень наберет проектную прочность и не потеряет в качестве.
2. Во-вторых, монтаж каркаса из арматуры удобно устанавливать именно на ровное основание, коим выступает подложка из бетона. Только так можно получить идеально ровный фундамент с правильным распределением внутренних нагрузок.
3. В-третьих, подушка всегда скомбинирована с песком и/или щебнем, которые распределяют давление почвы, стабилизируя ее для каждого квадратного сантиметра фундаментного основания. Слой также является дренажом для грунтовых вод, которые минуют бетонную конструкцию через песок и щебень.
4. Чисто теоритически, обойтись без подушки можно, но в таком случае придётся продумывать фундамент более тщательно, что неизбежно приведёт к увеличению стоимости монтажных работ и объёма материалов. На практике на устройстве бетонной подготовки экономят только те, кто возводит гараж, сарай или другую лёгкую постройку.

Подкладочная подушка необходима для ленточных и плитных фундаментных конструкций, которые опираются на грунт ниже или выше уровня его промерзания.

Состав подготовки

Всего различают 3 вида подготовки под монолит:

• щебёночная;
• мембранная;
• бетонная.

Щебёночная подсыпка неэффективна с точки зрения обустройства и несущей способности. Она представляет собой насыпной и тщательно утрамбованный слой гравия (щебня) толщиной около 20 см. Чтобы обеспечить его герметичность, камни поливают расплавленным битумом. В таком случае получается большой расход полимера, а нужной герметичности достичь не удаётся.

Другая разновидность такой подготовки – с утеплителем (пеноплекс) толщиной 50 мм, который укладывают на 10-сантиметровый слой щебня. Поверх вспененных плит укладывают гидроизоляцию (рубероид или битум), затем монтируют сам фундамент.

Современные производители предлагают ещё один способ обложить грунт – использовать полимерные мембраны. Их укладка чистая, быстрая, при плотных грунтах вполне эффективная.

Самая простая и эффективная в монтаже бетонный вариант подготовки под фундамент. Она состоит из трёх слоев:

1. Базовый слой – песок. Он воспринимает основную нагрузку от грунтов и по максимуму её перераспределяет, дренирует воду. Толщина обычно такая же, как толщина бетонной подготовки или немного больше – до 20 см.
2. Слой геотекстиля отделит песочную насыпь от верхних пластов.
3. Далее укладывается слой щебёнки, которая играет роль основного отводящего дренажа. Толщина насыпи – 10-15 см.
4. Гидроизоляция жидким битумом или рубероидными листами.
5. Финишный слой – тощий бетон под конструкционную заливку.

Регламент

К обустройству фундаментной подушки подходят так же ответственно, как к остальным этапам строительно-монтажных работ. Рассматриваемый процесс описан в СНиП 52-01-2003 «Бетонные и железобетонные конструкции», а также СП 50-101-2004 и СП 52-101-2003. В документах прописаны основные моменты работы:

• тип щебня, толщина слоя;
• марка используемого бетона не ниже М50, оптимально применить М50 или М100 в зависимости от размера подушки;
• приведён порядок расчета толщины подбетонки и самой подложки в зависимости от типа грунта, массы здания;
• размер арматуры для каркаса, тип прутов, необходимость в них. Да-да, оказывается, подушка может быть армированной!

Этапы работ

Теперь о том, как устроить бетонную подготовку под фундамент. Эти работы можно осуществить самостоятельно, придерживаясь чёткого алгоритма действий:

1. Первый этап – рытьё котлована. Его нижняя отметка должна быть обозначена в проекте. Если в чертежах отражена только глубина подошвы фундамента, прибавляем к ней 20-30 см. Лишний грунт вынимаем, основание утрамбовываем виброплитой.
2. Далее при необходимости проводим дренажные работы: откачка грунтовых вод, укладка перфорированных труб с выводом в колодцы.
3. Насыпаем песок толщиной 10-15 см, утрамбовываем.
4. Далее желательно выстелить слой геотекстиля. Он предотвратит смешивание песка и щебня. Это идеальный вариант. Однако, материал есть не всегда, поэтому в частном домостроении можно обойтись без прослойки.
5. Щебёночный слой 10-15 см укладываем на песок или геотекстиль и уплотняем.
6. Далее на камни укладываем гидроизоляцию – 1-2 слоя рубероида.
7. Для подушки необходима установка опалубки.

Теперь можно заняться подготовкой бетона. Для подложки под фундамент понадобится слой толщиной 5-10 см согласно расчету. Для этих целей подойдет тощий бетон, содержание цемента в котором не превышает 6-10%. В раствор добавляем бетон, песок, делают замес.

Чтобы приготовить бетон марки М100, ингредиенты следует взять в таких пропорциях:

Воду добавляем до получения рабочей консистенции.

Если по расчету толщина подушки значительная, имеет смысл укладки арматурного каркаса из прутков диаметром 8 и более мм, точные параметры можно определить расчётом.

Теперь можно приступать к заливке бетона. Раствор укладываем и уплотняем вибраторами погружного типа, допускается использование плитного уплотнителя.

Подготовленная подложка набирает проектную прочность через 28 дней, но к монтажу фундамента можно приступать уже через 7-14 дней, когда камень наберет минимум 70% прочности.

Создание бетонной подготовки под фундамент

Бетонная подготовка укрепляет конструкцию основания, повышает длительность использования строения, понижает воздействие грунтов на базовую часть. Заливка под фундамент формируется согласно СНиП, обладает строгим регламентом и последовательностью проведения работ. Подготовка может различаться по видам, назначению и способу размещения.

Назначение подбетонки

Структура грунтов часто бывает неоднородной. Они проседают, сжимаются и разрушаются под высокими нагрузками. Для распределения по всей площади давления в равных частях, предотвращения деформации и усадки проводят мероприятия по устройству бетонной подготовки под фундамент. Она особенно актуальна при работе с сапропелями, илистыми грунтами, торфяниками и влажными глинами.

Подбетонка отделяет основную конструкцию от подсыпки из гравия и щебня, являясь слоем тощего бетона толщиной до 10 см. Ее главная функция заключается в создании опоры для фундамента дома в следующих случаях:

• если есть слабые разносортные грунты;
• вблизи располагаются насыпи, откосы и склоны;
• сооружение несет повышенную нагрузку сжимающего типа;
• регион подвержен сейсмической опасности.

Преимуществами подготовки являются:

• удобство сборки конструкций на ровной площади;
• точность монтажа и выравнивания каркасов из арматуры в горизонтальной плоскости;
• защита от грунтовой влаги, негативно воздействующей на элементы сооружения;
• экономия высококлассного бетона, благодаря его укладке на плотный и дешевый материал;
• предотвращение протекания из свежего раствора цементного молока, полноценная гидратация зерен позволяет сохранить марочные качества бетона.

Основные виды

Каждый способ создания подготовки обладает своими плюсами и минусами. Всего их существует четыре:

• бетонный;
• щебеночный или гравийный;
• мембранный;
• песчаный.

Щебеночный и песчаный

После окончания земельных работ делают отсыпку на основе инертных компонентов и утрамбовывают ее. Подушка из щебня, песка и гравия должна иметь толщину 20−60 см. Если грунтовые воды расположены близко, то дно ямы укрывается геотекстилем.

Первым слоем идут крупнозерные фракции, создающие дренаж, а затем укладывается слой среднего помола. Последним насыпается песок. Разграничение слоев позволяет добиться повышения прочности и жесткости фундамента. Песок используется для подачи равномерной нагрузки на нижние слои.

К качеству мелкозерного наполнителя имеются некоторые требования:

• песок должен содержать гранулы 2−2,5 мм, большего всего подходит дробленый гравий, обладающий малым весом и хорошо пропускающий воду;
• примеси из известняка, глины и солей содержатся в минимальном количестве;
• отсутствуют органические остатки, способствующие снижению водопроницаемости, образованию ила в песке.

Под фундаментом создается подсыпка из гравия, щебня на основе известняка или гранита. Прочность материалов должна иметь маркировку М800, а фракционная величина составлять 20−70 мм. После каждого слоя в 50 мм проводится уплотнение ручной утрамбовкой или виброплитой. Песчаная поверхность предварительно увлажняется.

Подготовка из бетона

Под блоками фундамента и плитами формируется подушка по двум технологиям. В первом случае слой щебня заливается жидким раствором битума, во втором — создается прослойка в 10 см из бетона дешевых видов М50-М100.

Подготовка основания под бетонирование проводится:

• размещением по периметру опалубки и формированием подбетонки;
• заливкой котлована без сооружения опалубки;
• в заготовку под фундамент закладывается последовательно тощий и высококачественный бетон.

Использование геомембраны

Новым элементом для подготовки основания стали мембраны из полимеров. Фибра способствует защите строений от влаги в грунте. Шипованный профиль дополнительно укрепляет почву. Благодаря геомембранам реже появляются трещины от усадки, нагрузка распределяется равномерно на все основание. Промежутки между бетоном и изолирующим материалом играют роль вентиляции.

Подготовка из щебня и песка покрывается геотекстилем, а сверху укладывается слой фибры. При помощи сварки соединяются швы мембраны. Этот материал может прослужить долгое время, стойко перенося перепады температур.

Этапы работ

Перед укладкой фундамента проводится защита подушки от влаги рулонными или обмазочными материалами. СНиП допускает горизонтальные отклонения до 5 мм при проверке уровнем длиной в 2 м. Это показатель для всего участка не должен быть больше 20 мм. Монтаж бетонной подготовки включает следующие этапы:

Подготовка под закладку фундамента является важным элементом строительных работ. Ее назначение и правила заливки определяются строительными нормативами. Подбетонка обязательно нужна при высоких показателях нагрузки, слабых почвах, неровном рельефе и зонах, склонных к возникновению землетрясений.

Сооружение из профильных мембран

Профильные мембраны представляют собой пластины из полиэтилена, усиленные ребрами жесткости. Помимо подготовки фундамента изделия способны гидроизолировать цокольные помещения, удерживая давление почвенных вод на стены. Устройство подбетонки проводится последовательно:

1. Поверхность котлована очищают от мусора.
2. Обустраивают подушку из щебня размером до 13 мм, возвышая ее на 10 см. Так нейтрализуют капиллярное воздействие воды.
3. Проводят заливку подложки бетонным тестом, которую после высыхания обрабатывают праймером или грунтовкой.
4. На поверхность плиты наносят битумную мастику.
5. Раскатывают профильную мембрану, располагая ее вниз выступами. При укладке геополотна выступы выводят наружу.
6. Ленты мембраны укладывают внахлест, а затем проклеивают каждый шов бутил-каучуковой лентой, которая исключает перерасход цементной смеси.

На последнем этапе укладки материала герметизируют стыки самоклеющейся лентой или жидким герметиком.

Устройство гидроизоляции

В монолитном основании есть поры, работающие, как капилляры при наличии даже небольшой влажности. Незащищенное основание в данном случае будет поглощать влагу, что приведет к негативным последствиям:

• снижению прочности;
• в порах влага будет кристаллизироваться, что приведет к повышению ее объема;
• появится сырость в здании, плесень.

Если предварительно не сделать гидроизоляцию основания, со временем оно придет в негодность, что отразится на общем состоянии здания. В современном строительстве используются разные методы защиты:

• обмазочный характеризуется высокой эффективностью, простым обустройством и обеспечением качественной защиты от влаги. На фундамент наносится мастик или специально предназначенная для этого эмульсия. Необходимо учитывать рекомендации производителя по нанесению, состав может использоваться в обычном или в нагретом состоянии;
• современный и достаточно эффективный вариант гидроизоляции – проникающий, обеспечивает высокую глубину проникновения в бетон. Смесь кристаллизуется в порах, затрудняя внутрь доступ влаги;
• рулонный метод является самым популярным. Используются в данном случае влагостойкие материалы в рулонах.

Принимается решение о выборе того или иного варианта гидроизоляции с учетом расположения водоносных слоев, количества в конкретной местности осадков, наличия поблизости к строению дренажных систем, особенностей конструкции основания и денежных возможностей заказчика.

Дополнительная информация:

• Монтаж монолитного фундамента — технология и виды фундамента
• Устройство и монтаж плитного фундамента — виды…
• Устройство ленточного фундамента и основные этапы монтажа
• Монтаж свайного фундамента — виды свай, основные этапы
• Устройство дренажа фундамента — монтаж дренажа, виды дренажа
• Стоимость гидроизоляции фундамента

Ленточный фундамент: принцип возведения

По натянутому в ходе разметки шнуру прорывают траншею, ширина которой на 0,1-0,2 метра больше ширины стен планируемой постройки. Глубина определяется исходя из результатов анализа грунта. Так, подвижная почва требует большего заземления. Учитывается глубина песочной подушки (ориентировочно 0,6 м), в состав которой входит щебень. Ее просто засыпают и утрамбовывают. С целью повышения плотности добавляют воду. Сверху подушку накрывают гидроизоляцией (полиэтилен либо рубероид). Далее заливают бетонную смесь, которая будет застывать чуть больше недели. Пока будет отвердевать смесь, можно позаботиться об изоляции ленты.

Армирование

К армированию верху и внизу прибегают тогда, когда глубина превышает 0,5 метра. Для этого применяют арматуру с интервалом 0,3 м в одном обхвате и использованием не меньше 4 прутков сечением не меньше 12 мм. Арматура считается основным костяком (скелетом) фундамента и отвечает за его долговечность. Решетку располагают на 3-5 см от края для того, чтобы после заливки цемента она полностью погрузилась в раствор. Укладывают прутики в два ряда на кирпич. Лучше, если они будут длинными, чтобы уменьшить количество стыков. Соединяют прутки проволокой либо с помощью сварки. Заливка бетонного раствора проходит в один прием. Для сооружения площадью 5х6 понадобится около 16 тонн смеси. Как только он полностью уйдет в траншею, раствор трамбуют до образования так называемого «бетонного молочка». Делается это с целью выпуска скопившегося воздуха. При дождливой погоде залитый цемент покрывают пленкой, а в знойную погоду — нужно поливать водой и прятать от солнечных лучей, чтобы не спровоцировать растрескивание. Оформлять цоколь можно по факту застывания подземной части фундамента. Сооружается он из кирпича или камня посредством заливания цемента в опалубку, которая делается из досок. После выполнения этого элемента готовое основание выводят на ноль: замеряют уровень в диаметрально противоположных углах. Если обнаруживается погрешности, то делаются пометки «+» или «—» с учетом выявленных отклонений. Устраняют эти нюансы доливом в эти точки раствора. Основной инструмент в этом вопросе — строительный уровень. Также небольшие погрешности устраняют с помощью штукатурки. Как только основание будет выравнено, проводят гидроизоляцию и приступают к возведению стен банного комплекса. Как правило, возведение фундамента составляет почти треть от общей суммы строительства. На этом этапе лучше не экономить, поскольку некачественные работы могут привести к разрушению здания, и тогда придется снова браться за восстановление. Тогда сумма будет значительно превышать.

Когда используется подушка из щебня

Прежде, чем рассматривать использование строительного материала, нужно узнать, а что же это такое и для чего нужна подушка из щебня под фундамент. Щебень – это порода, подвергшаяся дроблению до получения фракции от 5 миллиметров. Как правило, материал поступает из шахтных выработок, от металлургических производств.

Существует три вида строительного материала, используемого для создания подложки под фундамент:

• Гранитный. Его добыча осуществляется из горных пород. Щебень способен выдержать немалые нагрузки;
• Гравийный. Если сравнивать с гранитным вариантом, то он уступает в прочности, но зато выигрывает в цене. Как правило, именно гравийный разновидность применяется при строительстве жилого фонда;
• Известняковый. Для получения указанного вида строительного материала дробятся осадочные горные породы. Из-за низкого показателя прочности их использование крайне ограничено и используется в местах, где нет завышенных требований к надежности конструкции;
• Вторичный. Вторичная переработка мусора, образовавшегося после разбора бетонных и кирпичных зданий, асфальтированных поверхностей. Указанный вид материала отличается дешевизной если сравнивать с другими видами. Где его используют: создание первичного слоя (отсыпки) при строительстве дороги. Из вторичного щебня делается прослойка под тротуары и асфальтированные дорожки. С его помощью происходит укрепление стенок в траншеях, дна строительного котлована, подготавливаемых под инженерные сети. Особенно крупные элементы добавляются в бетонные смеси;

Шлаковый. Отходы металлургического производства и шлаки. Основное использование – это создание прочных бетонных смесей. Пористый материал применяется для легких бетонов. Дорожное строительство использует шлаковый тип материала для укладки под асфальт или для укрепления откосов.

Перед тем как определиться какой нужен щебень нужно учитывать, что чаще всего щебень используется для наполнения бетонного раствора. Благодаря присутствию шероховатости на отдельных фракциях, в растворе увеличивается адгезия, повышается прочность будущего бетона.

При рассмотрении темы устройства подушки под фундамент, может возникнуть вопрос насколько необходимо делать рассматриваемый элемент, если есть плотный слой грунта. Обустройство подложки под основанием строения, позволяет:

• Равномерно перераспределить нагрузки на грунт;
• Точечное давление снижается;
• Если почва подвержена пучению под действием низких температур, то при наличии подушки негативное воздействие на конструкции, находящиеся под землей, сводится к минимуму;
• Фундамент укладывается на ровную поверхность. Следует отметить, что выравнивание дна можно сделать самостоятельно;
• Уровень грунтовых вод снижается. Подушка выполняет роль дренажа, благодаря которому происходит отвод дождевой и талой воды от бетонных конструкций;
• Строение занимает более устойчивое положение;
• Процент усадки грунта сведен к минимуму.

Здесь важно соблюдать параметры:

1. Ширина подушки больше ширины подошвы основания;
2. Высота элемента выбирается в зависимости от следующих условий:

• На какую глубину промерзает грунт;
• На каком уровне находятся грунтовые воды;
• Предположительная величина нагрузок переменного и постоянного характера;
• Геология участка строительства.

Если говорить простыми словами, то щебеночная подушка под фундамент – это балласт, препятствующий контакту между основанием здания и почвой. Предотвращает влияние сезонных подвижек грунта на устойчивость строения.

Нередко рассматриваемый элемент устраивают на слабом почвенном слое или неподходящем для размещения фундамента.

(голосов пока нет)

Разновидности подготовки

Наиболее распространенные виды подготовки:

• песчаная;
• гравийная или щебеночная;
• бетонная;
• мембранная.

Песчаная и щебеночная подготовка

На первом этапе после за земляных работ устраивают отсыпку из инертных материалов с последующим уплотнением трамбовками. Толщина песчаной, щебеночной или гравийной подушки — 20-60 см. При высоком уровне грунтовых вод по дну котлована расстилают геотекстиль.

Сначала укладывают крупные фракции, затем средние. Они обеспечивают дренаж основы. Верхний слой отсыпают песком. Такое распределение материалов по размеру придает подушке под ленточный или плитный фундамент большую жесткость и прочность. Использование в подготовке песка необходимо для равномерной передачи вертикальной нагрузки нижерасположенным слоям.

К мелкому заполнителю предъявляют требования:

• используют песок с крупностью зерен 2-2,5 мм, наиболее подходящий для отсыпки подушек — гравистый дробленый с малым удельным весом и высокой водопропускной способностью;
• количество глинистых частиц, известковых и солевых загрязнений должно быть минимально;
• органические остатки приводят к быстрой потере водопроницаемости и заиливанию песчаного слоя, поэтому их присутствие не допускается.

Подсыпка под фундамент выполняется из гравия, гранитного или известкового щебня со средней прочностью М800 и размером фракций 20-70 мм. Обязательно послойное уплотнение виброплитой или ручными трамбовками через каждые 50 мм. Песок предварительно проливают водой.

Бетонная подготовка

Подушку под плиту или фундаментные блоки выполняют двумя способами. Первый — заливка жидким битумом слоя щебня, второй — устройство подбетонки из бетона низких марок М50-М100 слоем до 10 см.

Бетонную подушку под фундамент изготавливают:

• заливкой в траншею или дно котлована без опалубки;
• установкой опалубки по периметру площадки и последующим расстиланием подбетонки;
• в форму для фундамента сначала помещают , затем бетон проектной марки.

Раствор выравнивают по маякам или правилом, уплотняют вибратором. Сверху подбетонку гидроизолируют битумом, рулонными материалами, водонепроницаемыми пленками.

Подготовка с геомембраной

Полимерные мембраны появились на строительном рынке недавно. Фибру используют для защиты основания здания от почвенной влаги, т.е. в качестве гидроизоляции. Принципиально новым является то, что профиль в виде шипов одновременно служит для укрепления грунтов. Производители заявляют, что благодаря применению геомембран уменьшается количество усадочных трещин, происходит перераспределение усилий при передаче нагрузки основанию. Форма сечения препятствует попаданию воды, а пустоты между изоляцией и бетоном вентилируются.

Укладку фибры проводят по песчано-щебеночной подготовке, предварительно расстилают слой геотекстиля. Мембранные швы соединяют сваркой. Материал прочен и долговечен, выдерживает высокие и низкие температуры.

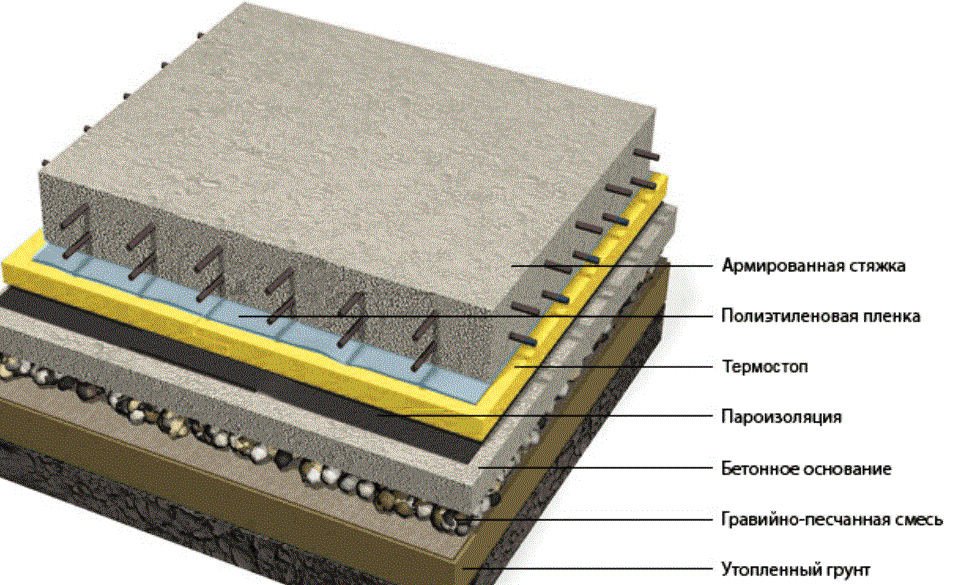

Состав подготовки

Всего различают 3 вида подготовки под монолит:

Щебёночная подсыпка неэффективна с точки зрения обустройства и несущей способности. Она представляет собой насыпной и тщательно утрамбованный слой гравия (щебня) толщиной около 20 см. Чтобы обеспечить его герметичность, камни поливают расплавленным битумом. В таком случае получается большой расход полимера, а нужной герметичности достичь не удаётся.

Другая разновидность такой подготовки – с утеплителем (пеноплекс) толщиной 50 мм, который укладывают на 10-сантиметровый слой щебня. Поверх вспененных плит укладывают гидроизоляцию (рубероид или битум), затем монтируют сам фундамент.

Современные производители предлагают ещё один способ обложить грунт – использовать полимерные мембраны. Их укладка чистая, быстрая, при плотных грунтах вполне эффективная.

Самая простая и эффективная в монтаже бетонный вариант подготовки под фундамент. Она состоит из трёх слоев:

1. Базовый слой – песок. Он воспринимает основную нагрузку от грунтов и по максимуму её перераспределяет, дренирует воду. Толщина обычно такая же, как толщина бетонной подготовки или немного больше – до 20 см.
2. Слой геотекстиля отделит песочную насыпь от верхних пластов.
3. Далее укладывается слой щебёнки, которая играет роль основного отводящего дренажа. Толщина насыпи – 10-15 см.
4. Гидроизоляция жидким битумом или рубероидными листами.
5. Финишный слой – тощий бетон под конструкционную заливку.

К обустройству фундаментной подушки подходят так же ответственно, как к остальным этапам строительно-монтажных работ. Рассматриваемый процесс описан в СНиП 52-01-2003 «Бетонные и железобетонные конструкции», а также СП 50-101-2004 и СП 52-101-2003. В документах прописаны основные моменты работы:

• тип щебня, толщина слоя;
• марка используемого бетона не ниже М50, оптимально применить М50 или М100 в зависимости от размера подушки;
• приведён порядок расчета толщины подбетонки и самой подложки в зависимости от типа грунта, массы здания;
• размер арматуры для каркаса, тип прутов, необходимость в них. Да-да, оказывается, подушка может быть армированной!

Последовательность работ

Работы по устройству подбетонки под фундамент из тощего бетона проводят по схеме:

1. Выравнивают дно котлована или траншеи.
2. Отсыпают крупный и средний щебень, выравнивают, трамбуют. Высота слоя — 10-15 см.
3. Следующий шаг — подсыпка под фундамент из песка фракции 2-2,5 мм, увлажнение, трамбовка.
4. Устанавливают опалубку под подушку под ленточный фундамент.
5. Монтируют арматурную сетку и вертикальные выпуски для связи фундамента с подготовкой основания.
6. Для заливки подушки используют бетон М100 на портландцементе марки не ниже М500. Высота слоя — 10 см.
7. Выравнивают поверхность, трамбуют вибраторами для выпуска воздуха из толщи раствора.
8. Через 3-7 дней щиты опалубки снимают.

Перед тем, как монтировать фундамент, нужно сделать гидроизоляцию подушки с помощью обмазочных или рулонных защитных материалов. Согласно СНиП допустимые отклонения по горизонтали не должны превышать 5 мм при проверке двухметровым уровнем, а по всей длине участке — 20 мм.
