УШП-фундамент (35 фото): что это такое, технология возведения

История появления Утеплённой Шведской плиты

В России уже 20 лет ряд компаний предлагают строить Утепленную Шведскую Плиту, хотя данный фундамент не имеет никакого отношения к шведам. Этот тип фундамента (FROST-PROTECTED SHALLOW FOUNDATION) впервые стал использоваться Frank Lloyd Wright для своего дома в 1902 году, а затем для жилой застройки эконом класса в пригородах Чикаго во времена Великой Депрессии в 1930 году. Особый упор делался на экономичности конструкции. В 50-е годы технологией заинтересовались скандинавы и для накопления данных построили несколько домов на FPSF. Эксперимент удался настолько, что к 1972 году в одной только Швеции было построено более 50’000 домов на этом виде фундамента. Примерно в это же время Норвежское Королевское Общество выделило грант размером около 10 млн. долларов под создание скандинавского межгосударственного фонда для более детального изучения вопроса. В 1976 была опубликована работа Frost I Jord (Процессы замерзания в грунте). На основе результатов проекта Frost I Jord начиная с 1978 года норвежцы стали публиковать национальные СНиПы касательно FPSF.

К концу 20-го века в Скандинавии на FPSF было построено более миллиона домов. Особую популярность утепленный плитный фундамент приобрел благодаря идеям «пассивного дома». Сами американцы теперь признают, что скандинавы творчески переработали и существенно обогатили практику использования FPSF и теперь сами внедрили правила строительства утепленных мелкозаглубленных фундаментов в свой строительный код. Особенно отмечается тот факт, что в скандинавском версии этот тип фундамента представляет из себя интегральное решение собственно фундамента, устройства пола первого этажа, низкотемпературного отопления и системы ввода-вывода коммуникаций.

Технология устройства универсального шведского фундамента

Технология УШП заключается в одновременном устройстве монолитной фундаментной плиты, прокладке в ней коммуникаций и создании системы водяного подогрева пола. Такая технология позволяет сразу получить утёплённый фундамент, проложенные инженерные системы и ровный пол на который можно положить плитку, линолеум, ламинат или какое-нибудь другое покрытие. Сначала нужно снять верхний слой грунта примерно 40 см. Затем делается подушка из крупного песка и щебня при этом необходимо разделить слои геотекстилем то есть сначала укладывается щебень, а затем песок. Перед возведении самой плиты нужно вокруг фундамента создать дренажную систему для отвода грунтовых вод и провести все коммуникационные и инженерные трубы. После этого делается опалубка из утеплителя или ложатся на основание и по бокам утеплитель в плитах . Утеплитель в плитах должен быть прочным например такой как ПЕНОПЛЭКС ФУНДАМЕНТ® который обладает не только высокой прочностью на сжатие но и абсолютно не поглощают воду. На утеплитель устанавливается на подставках арматурный каркас. На армирование УШП укладывается сетка на которую укладываются трубы системы обогрева пола. Шведская теплая плита фундамента может обогреваться из труб которые сделаны практически из любого прочного материала. Эти трубы нужно укладывать на расстоянии друг от друга не менее 10 см и не более 25 см, а от наружных стен не более 15 см. Желательно чтобы трубы в центре сооружения находились подальше друг от друга, а по мере приближения к наружным стенам чтобы это расстояние сокращалось. Общая длина труб отопления не должна превышать 100 метров. Когда всё подготовили нужно залить это всё бетонной смесью. При заливке фундамента бетоном лучше использовать бетононасос. Под готовом УШП фундаменте не возникает грунтового пучения и почва почти не промерзает.

Похожие записи:Программа фундамент скачать бесплатноАнтикоррозийное покрытие вектор 1025 лучшее антикоррозийное средствоФундамент под баню своими руками

Утепленная шведская плита: минусы и плюсы

Технология возведения фундамента всегда подвергается различным новшествам благодаря появлению новых строительных материалов. УШП фундамент появился не так давно, поэтому необходимо для начала рассмотреть все недостатки и преимущества УШП. Данная технология относительно сложная и дорогостоящая (посмотрите на видео расчеты экономии на отоплении), но при этом обладает весомыми преимуществами:

1. Поверхность плиты служит фундаментом и основанием пола первого этажа.
2. Отсутствие швов, что важно при укладке плитки или заливке полимерного пола.
3. Плита снижает влажность в помещении, обеспечивая комфортный микроклимат.
4. УШП подходит для возведения дома из любого материала, но не более трех этажей.
5. Но самое главное, что данный фундамент не требователен к типу и состоянию грунта.

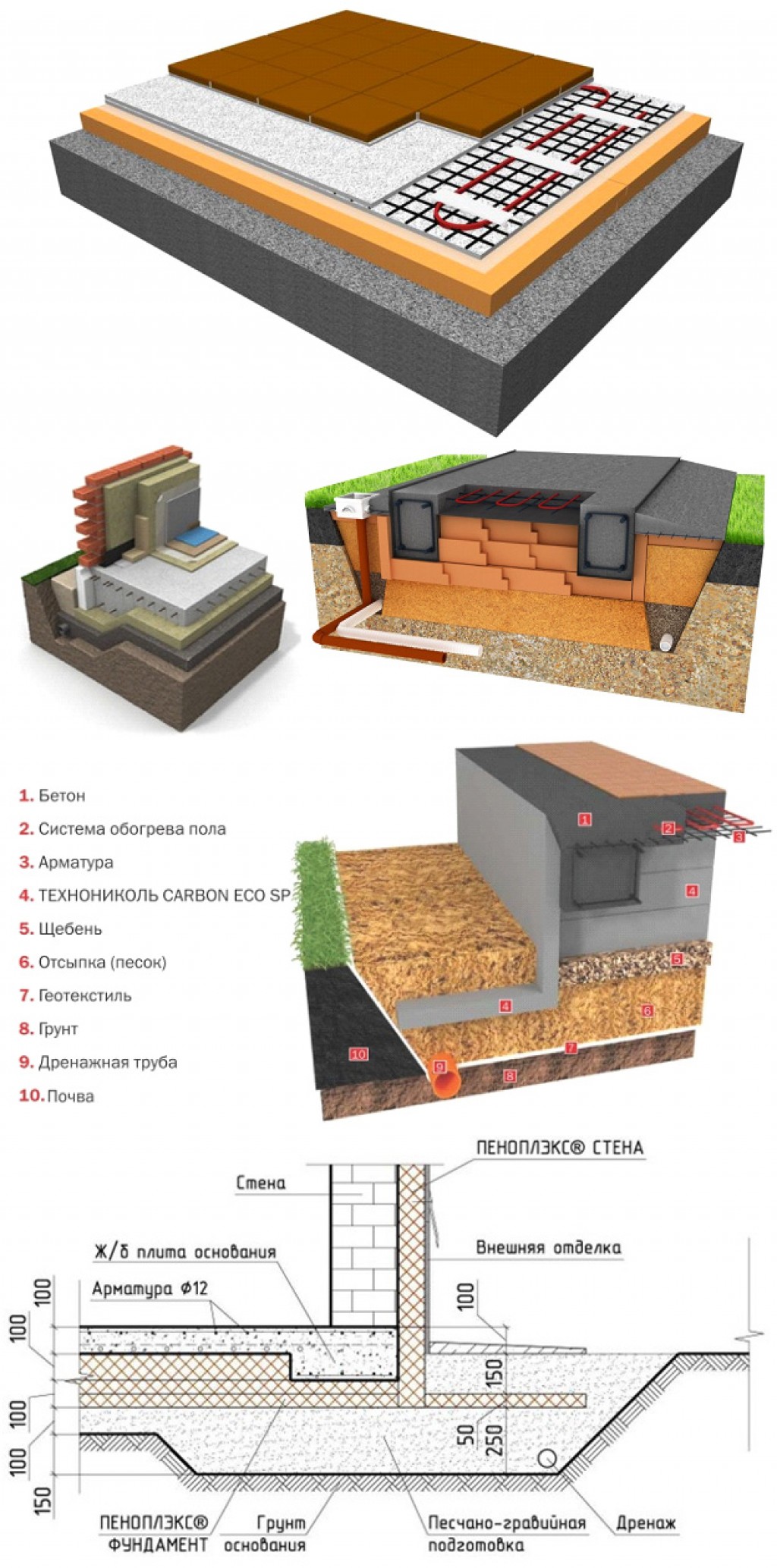

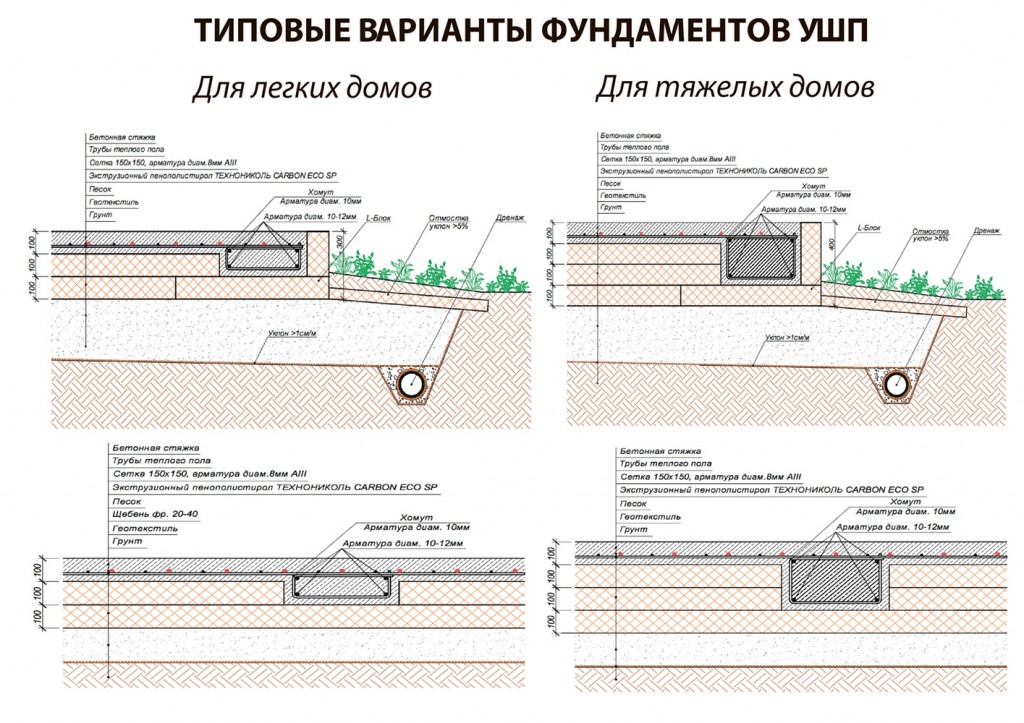

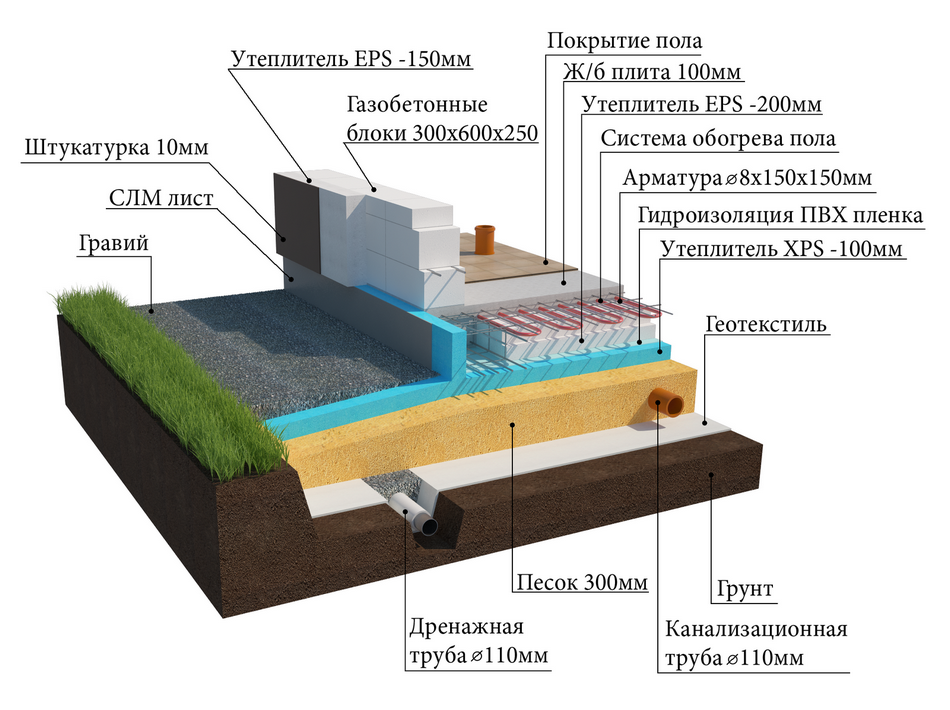

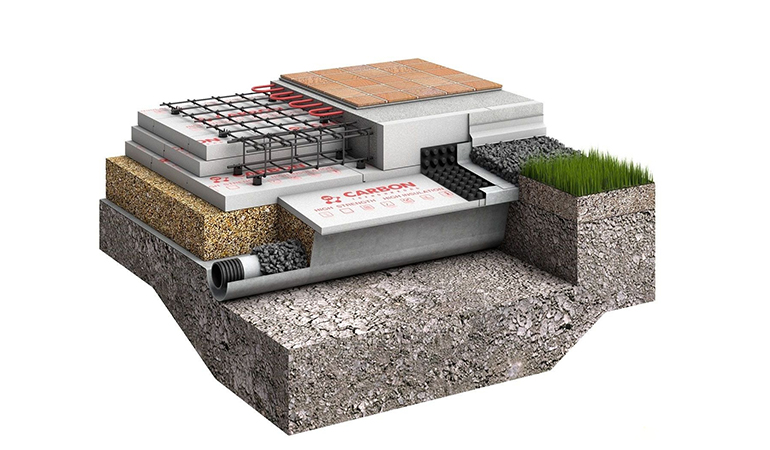

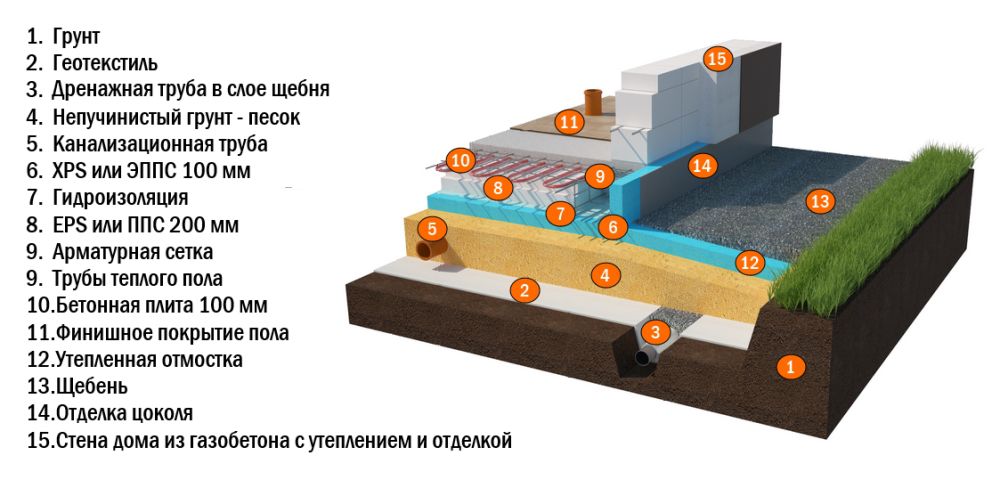

Схема устройства утепленной шведской плиты

Как делается фундамент УШП

УШП слои похоже на теплый бетонный пол, но в больших охватах. Фундамент УШП состоит из таких УШП слоев:

• Вырытый котлован-первым делом для строительства фундамента нам нужен котлован. Если земля влажная, то стоит осушить участок и нанести разметку по схеме. Экскаватором вырываем котлован, затем уже собственноручно начинаем его выравнивание. Устанавливаем дренаж, если территория подвержена затоплениям. Устанавливаем два кольца из бетона и канаву для дренажа.
• Геотекстильный слон, применяется не во всех случаях-подушку отделяют от земли слоем из геотекстиля, так же может использоваться и в дренажных канавах.
• Укатанная подушка из песка – лучше всего пользоваться экскаватором, но если такой способ невозможен, то самостоятельно нужно раскидать песок по всему периметру, не забывая при этом его укатывать специальной техникой. Для лучшего эффекта на песок следует каждый раз выливать воду.
• Канализационные каналы и кабели под электричество – чтобы начать укладку канализации, нужна верная разметка. По ней измеряем комнаты, где будет устанавливаться сантехника, ну и конечно же стены для котельной. Отмеряем места в помещениях, где будет осуществляться вывод коммуникаций, в том числе кабелей под электричество, проведенных по полу. Для этого вырываются специальные канавы, создавая определенный угол из песка. Туда кладем трубы, кабели, все что нужно для коммуникаций, электропроводки и заземления.
• ЛОС либо септик – очистные сооружения устанавливаются на этапе укладки песка.
• Пара слоев из специальных утеплителей-утепляем весь пол будущего дома, позволяет теплу оставаться в доме и не дает фундаменту промерзнуть.

• Укладка внешней опалубки строения – представляет собой уложенные утеплительные плиты. Для защиты сверху кладем плоский шифер. Поверх плит клеят скотч, чтобы бетон не попадал.
• Гидроизоляционный слой – кладется после первого слоя утеплителя.
• Армирование-предварительно рассчитываем примерную нагрузку на фундамент, от этих данных уже выбирается тип армирования.
• Система теплого водяного пола – трубы кладутся строго по схеме, при этом не забывая крепить их к арматуре.
• Коллектор для пола – все трубы для пола соединяются в одной точке. Коллектор устанавливается в эту точку и проверяется. Нужно все делать без ошибок, ведь в дальнейшем уже ничего нельзя будет изменить.
• Укладка бетонной плиты – перед заливкой, все коммуникации нужно перепроверить, заниматься этим должен профессионал. Если трубы открытые, то их нужно закрыть, чтобы бетон не попал. Сам бетон покупать стоит только проверенный и с документами, лучше брать на самом заводе. Бетон следует накрыть полиэтиленом, и ждать пока он высохнет. После полного высыхания бетон следует отшлифовать, и черновой пол готов.

Что такое ушп фундамент?

Фундамент утеплённая шведская плита – представляет собой мелкозаглубленную плиту, которая утеплена по всему своему периметру. В ее интегрируют систему теплый пол, которая сегодня считается самой эффективной и самой экономной для обогрева дома, и разнообразные коммуникационные системы. В странах Западной Европы данная технология уже давно доказала свою эффективность и долговечность. Ее повсеместно используют для частного строительства, несмотря на изначальные, существенные капиталовложения. Все затраты, как показывает практика, окупаются в течение первых десяти лет эксплуатации постройки. На территории страны шведская утепленная фундаментная плита не так распространена, хотя отечественные эксперты доказывают, что за данной технологией будущее. Однако, как и любая конструкция, фундамент ушп плюсы и минусы имеет свои.

Преимущества использования утепленного фундамента:

1.  Фундамент быстро закладывается. В отличие от традиционных основ дома, данный тип можно соорудить в течение двух недель.
2.  Верхняя часть основания получается идеально ровным, а потому может служить полом на первом этаже дома без дополнительного выравнивания. Данное преимущество напрямую позволяет экономить деньги на проведение строительства.
3.  Утепление фундамента по всему периметру существенно снижает теплопотери дома. Меньше теплопотерь – меньше расходов на отопление дома в холодное время года.
4.  В толще основы дома можно прокладывать разнообразные коммуникации, что в целом улучшает эстетическую респектабельность дома.
5.  Утеплитель, который располагается в толще фундамента по всему его периметру, препятствует образованию мостиков холода, а значить качество теплоизоляции дома существенно улучшается.
6.  Подогрев фундамента не дает промерзать грунту под домов, а следовательно исключает всякую вероятность его пучения.
7.  Для организации данного типа основы под дом не нужно привлекать спецтехнику, кроме бетономешалки.

Недостатки фундамента ушп:

•  нельзя возводить на сильнопучинистых грунтах;
•  нельзя с данной технологией сэкономить на строительстве так, как ушп фундамент стоимость имеет высокую;
•  ушп фундамент технология не рассчитана для построек с большой массой;
•  фундамент не предусматривает подвального помещения под домом.

Последний, немаловажный вопрос, который касается подобного типа основы под дом – это его стоимость. Если сравнивать монолитные плиты и фундамент утепленная шведская плита, цена в первом случае будет ниже, по сравнению со вторым. Однако специалисты утверждают на целесообразности изначальных капиталовложений, так как утепленная плита позволит существенно сэкономить на отоплении дома в дальнейшем. А в данной статье вы сможете прочитать какова стоимость строительства фундамента под дом своими руками.

Минусы такого основания

1. Высокая стоимость. Цена УШП выше, чем у малозаглубленной ленты и плиты. Но если сложить стоимость фундамента другого типа, системы отопления, утеплителя, опалубки и ежемесячную плату за тепло, то шведская плита выйдет дешевле. Тратиться придется сразу, а для большинства это существенный недостаток.

2. Не подойдет для неровных участков. УШП проблематично строить на склоне, да и не целесообразно. Но плитный фундамент также имеет этот недостаток.

3. Нельзя обустроить подвал или высокий цоколь. Исторически сложилось, что русские избы на севере имеют большой подпол и высокий цоколь, но в случае с УШП такая конструкция невозможна, поэтому лучше выбрать другой тип фундамента.

4. Высокая квалификация. Необученная бригада вряд ли справится с обустройством шведской плиты. Если работы сделаны некачественно, то весь смысл УШП пропадает. Если вы никогда не занимались строительством, лучше заказать фундамент под ключ.

5. Нельзя отремонтировать коммуникации. Достать трубы из бетонной плиты невозможно, поэтому придется делать все на совесть, чтобы ломаться было нечему. Правда можно соорудить запасной трубопровод, но на это уйдут деньги и время.

Фундамент по технологии УШП — это не волшебное основание под любой дом, а эффективная система, которая работает, когда выполнены все условия. Решать, подойдет он вам или нет, нужно сопоставив плюсы и минусы в конкретном случае и рассчитав все нагрузки.

Технология монтажа

Делать УШП без проекта — пустая трата времени. Поэтому перед началом работ просчитайте нагрузку вашего дома, нарисуйте схему теплого пола, найдите поставщиков строительных материалов в вашем регионе.

1. Очищаем площадку от растительности и мусора.

2. Копаем яму, если ниже находится грунт с низкой несущей способность, например, торфяник, придется заменить его полностью. Укладываем в котлован геотекстиль.

3. Закладываем песчаную подушку толщиной 15‒20 см, смачиваем и трамбуем виброплитой послойно.

4. Обустраиваем кольцевую дренажную систему, проводим коммуникации (водопровод, канализация, заземление, электросеть).

5. Засыпаем гравий средней фракции, трамбуем.

6. Ставим боковую опалубку из экструдированного пенополистирола, укрепляем ее досками.

7. Укладываем пенополистирол под основание, минимальная толщина — 20 см. Для УШП обязательно наличие ребер жесткости по периметру и в месте, где будут несущие стены.

8. Собираем арматурный каркас, устанавливаем на поверхность ЭППС с помощью ПВХ фиксаторов.

9. Монтируем теплый пол, привязывая его к арматуре нейлоновыми хомутами. Перед бетонированием обязательно проверяем функционирование системы.

10. Заливаем бетон марки М200‒М250. Обычно толщина плиты — 10 см, а ребер жесткости — 20 см. Если соорудить конструкцию толще, бетон невозможно будет эффективно прогреть. Важно провести все работы за один раз. Чтобы уплотнить смесь, нужно применять электровиброуплотнитель.

11. Делаем утепленную отмостку, чтобы исключить морозное пучение грунта.

Расценки

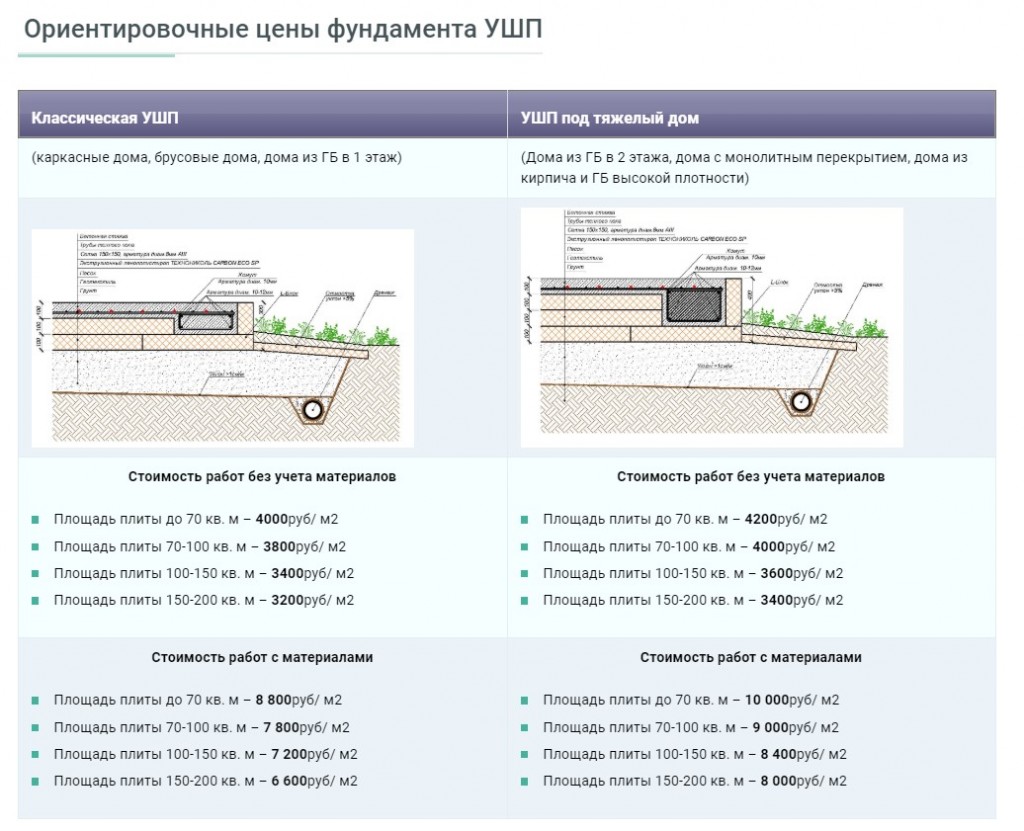

Если вы заказываете работы под ключ, средняя цена за 1 м2 фундамента начинается от 8000 рублей и зависит от расположения вашего участка, опыта компании, производителей и размера постройки. Если площадь здания меньше 100 м2, стоимость монтажа фундамента по типу УШП начинается от 9500 рублей.

В цену входят:

• Материалы: песок, гравий, геотекстиль, трубы для дренажа, бетон, экструдированный пенополистирол, доски для поддержки опалубки, система теплого пола.
• Работы: котлован, укладка дренажа, теплого пола, коммуникаций, установка опалубки, бетонирование.

Расценки на шведскую плиту зависит от качества материалов. Застройщики сомневаются, выдержит ли экструдированный пенополистирол нагрузки от дома. Он выстоит, если приобретете его у нормального производителя. Найти хорошую продукцию на региональном строительном рынке — проблема, поэтому и появляются минусы, которых не существует.

В таблице представлены марки ЭППС, который может выдержать нагрузки от фундамента в течение 30‒50 лет. Цены актуальны на конец 2015 года. Эти утеплители испытывали, вся документация есть на сайтах производителей. Технониколь и Пеноплэкс — российские компании. Материалы части зарубежных фирм делают на территории нашей страны.

На возведении фундамента шведская плита экономить нельзя, так как все его элементы функционируют как система. Нанимайте строителей с опытом, которые понимают принцип работы этого фундамента. Почитайте мнения, отзывы, преимущества и недостатки и проконсультируйтесь с практиками. Хотя противники этого фундамента постоянно приводят свои аргументы, домов, построенных на шведской плите, с каждым годов все больше.

Преимущества и недостатки применения УШП

Применение утепленной шведской плиты, технологии УШП очень распространено в Корее и Швеции, но и наши строители стали чаще отдавать предпочтение именно ей.

Плюсы технологии

Рост популярности объясняет преимущества этой новинки в строительстве:

• поскольку в нашей стране на основной ее площади грунт и климат не очень благоприятные для возведения домов, то такой фундамент вполне может выручить, он подходит, как говорилось, для возведения на любой почве;
• технология предполагает минимальный расход материала;
• упрощенные схемы армирования, что дает возможность снизить трудозатраты на способность переносить большую нагрузку дает возможность эксплуатировать фундамент для разного рода строительства;
• основание уже включает в себя водопровод, канализацию и отопительную систему в виде труб с теплой водой;
• поскольку плиты имеют высокую энергосберегающую способность, то они весьма экологичны;
• с этим видом фундамента можно навсегда забыть о сырости и плесени в доме, поскольку УШП на все 100% гидроизолированные;
• полностью УШП может быть готов за 3 дня, максимум за 2 недели;
• обеспечивают энергосбережение во время эксплуатации;
• гарантирует полное отсутствие деформационных швов (при условии соблюдения одинаковой этажности).

Конечно, на этот фундамент расходуется большое количество утеплителя, но при этом он обходится гораздо дешевле земельных работ и бетона, которые обязательно потребуются для ленты МЗЛФ.

Минусы утепленной шведской плиты

Не бывает идеальной технологии возведения фундамента, потому и УШП имеет негативные стороны:

• отличное качество этого основания увеличивает и его стоимость;
• технология хоть и быстрая, но при расчетах и монтаже сложная, требует присутствия и участия специалистов;
• при неожиданной поломке какой-либо коммуникации придется разбирать пол и часть самого фундамента;
• поскольку в нашей стране эта технология еще не слишком распространена, то экспертов по возведению конструкций с УШП найти довольно сложно.

Можно с уверенностью заявить, что установка на своем участке шведской плиты нельзя назвать делом, которое можно сделать только своими силами. Для того чтобы безошибочно соблюсти технологию, потребуются обширные умения и знания, которые могут гарантировать ожидаемый результат. В связи с этим УШП должен со знанием дела обязательно укладывать именно эксперт и сведущий именно в этой технологии. У нас в стране таких специалистов пока совсем немного, потому потребуется, во-первых, основательно поискать, а во-вторых, серьезно потратиться. Хотя, разумеется, верно выполненная кладка УШП с лихвой покроет все затраты и неудобства.

Технология организации фундамента УШП

В чём же заключается процесс создания фундамента УШП? Он разделён на несколько этапов. Работы производятся в такой последовательности:

Подготовка основания

• Подготовительные работы одинаковы для всех видов грунтов. На участке под строительство снимается слой плодородного грунта (30 — 40 см) по размерам будущего дома плюс 2 метра для прокладки дренажной системы и отмостков. При необходимости грунт осушают.
• Насыпается песок слоем в 15 см, увлажняется и утрамбовывается при помощи виброплит.
• Дно котлована покрывается геотекстилем.
• На геотекстиль насыпается песок и щебень слоем в 15 см, увлажняется и утрамбовывается.

Прокладка коммуникаций

• Монтируются трубы для подводки воды и дренажа. По углам основания устанавливаются смотровые колодцы.
• Размещается система канализации в вырытые траншеи.
• Траншея с канализационными и дренажными трубами засыпается. Слой песка увлажняется и вновь утрамбовывается.
• В этот слой укладываются трубы водоснабжения и электрический кабель с разводкой к разным устройствам.
• Проверяется горизонтальность подготовленной поверхности основания УШП.

Укладка утеплителя

Утеплители — L-образные блоки (торцевые и угловые элементы) и стандартные теплоизоляционные плиты.

• Применение блоков сокращает время на сборку УШП, и не требуется установка дополнительных бортовых элементов и деревянной опалубки.
• Второй вариант занимает больше времени. Сначала устанавливаются бортовые детали из пенополистирола, который не гниёт и не поглощает влагу. Бортовые элементы укрепляют досками и упорами.
• Укладывается слой утеплителя из стандартных теплоизоляционных плит.
• Горизонтальные и вертикальные плиты крепятся друг к другу при помощи пластиковых дюбелей. Поверх первого теплоизоляционного слоя может быть уложена пароизоляционная плёнка, предотвращающая вытекание цементного молочка.
• Получается коробка, в которой размечаются рёбра жёсткости, согласно проекту.
• Укладываются 1 — 2 слоя утеплителя.

Армирование

• Устанавливается арматура с применением распределительных хомутов. Из-за сложности этой работы, арматура собирается в секции на земле и потом устанавливается в форму на фиксаторы из ПВХ.

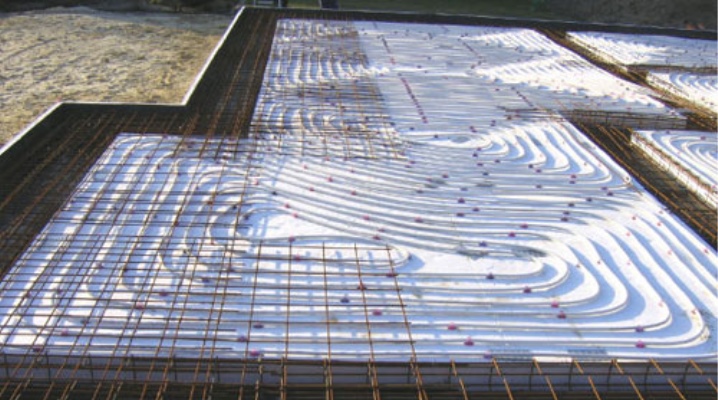

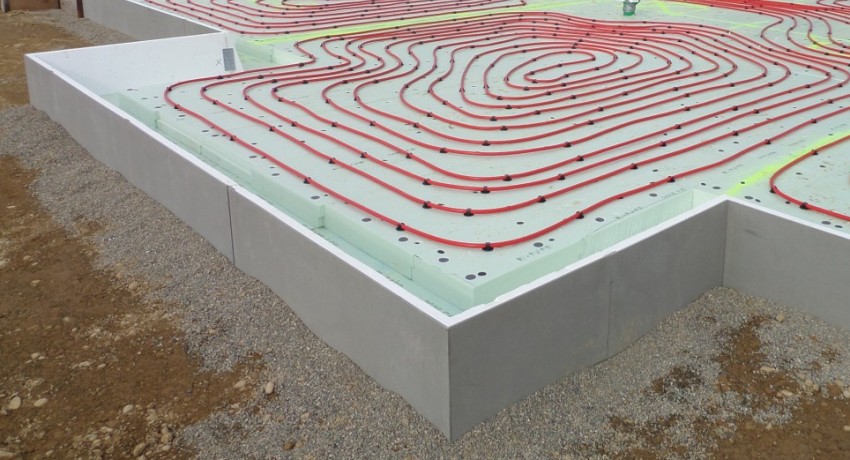

Укладка тёплого пола

• Трубы тёплого пола раскладываются по арматуре и закрепляются нейлоновыми хомутами. В них с помощью коллектора закачивается теплоноситель.
• Заливается бетон с помощью бетононасоса слоем 10 см. Затем плита покрывается полиэтиленовой плёнкой для изоляции от влаги.

Плита отстаивается в течение пяти часов, после чего опалубка снимается. Поверхность плиты шлифуется с использованием специальной сухой смеси. Для полного затвердевания бетона необходимо не менее недели. Только после этого возможно продолжение строительных работ.

При расчётах стоимости фундамента учитываются особенности каждого отдельного проекта. Учитывается площадь и толщина плиты. Цены на материалы и сами работы могут быть разными. Стоимость 1 м. кв. колеблется от 6.5 до 9 тысяч рублей.

Для сравнения, 1 кв. м. ленточного фундамента стоит на 20−30% дороже и время на его возведение необходимо больше — до 30 дней. При строительстве фундамента УШП бетона требуется меньше, чем для создания традиционного фундамента. Если при возведении обычного фундамента приходится использовать тяжёлую технику в виде кранов для переноски плит перекрытия, то фундамент УШП не требует затрат на использование такой техники. Не нужно тратиться на экскаватор для земляных работ. Экономия на плитах и кранах может составить от 200 до 250 тысяч рублей.

Монтаж тёплого пола на традиционном фундаменте будет стоить не меньше 2.5 тыс. р. / м. Шланг тёплого пола УШП стоит 70 р./м. Отсюда, для примера, 6 кв. м. пола стоят всего 420 р.

Экономия на стоимости работ и материалов значительно снижает цены на возведение тёплого фундамента по шведской технологии. Это частично компенсирует расходы на проект и специалистов. Тем более что все затраты окупаются в процессе эксплуатации дома за счёт снижения оплаты за отопление. УШП — идеальное решение фундамента будущего дома.

Подходящие виды грунта

Плиту УШП можно применять практически на любых грунтах. Она может быть установлена на сложных почвах с близким залеганием грунтовых вод и плохой несущей способностью. Ее разрешается использовать в северных районах с глубоким промерзанием и последующим пучением грунтов. Подушка из песка и щебня замещает слабые почвы, а система дренажа выводит из-под основания грунтовые воды.

Монтировать УШП можно на любых типах грунта, в любых климатических условиях

При монтаже утепленной плиты следует принимать во внимание тот факт, что ее структура намного сложнее, чем у других видов фундамента. Поэтому нужно соблюдать следующие условия:

• предварительно подготовить проект дома и фундамента с точным расположением всех коммуникаций;
• тщательно соблюдать технологию монтажа;
• все коммуникации закладывать и проводить с максимальной точностью.

Где используется такая технология?

Технология возведения фундамента УШП применяется при строительстве объектов, в которых не предусмотрено наличие подвальных, цокольных этажей.

Кроме этого, проектирование таких систем рекомендуется для строительства зданий, имеющих размер сторон 15 м.

Помимо этого, есть ещё ряд характеристик, свойственных использованию данного метода:

На участках со сложными рельефными особенностями данную технологию желательно не применять.

Если рассматривать вложения на период строительства, назвать УШП фундамент (утеплённая шведская плита) выгодным с точки зрения финансовых вложений нельзя. Разница начнёт проявляться лишь спустя некоторое время, после того, как начнут приносить счета за отопление, поэтому принимать решение в пользу данного метода или против него остаётся собственнику будущего строения.

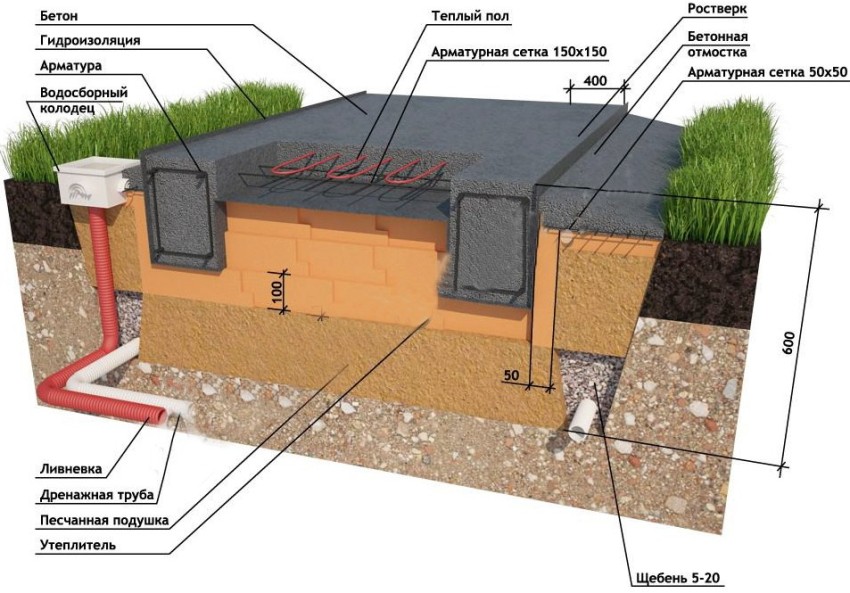

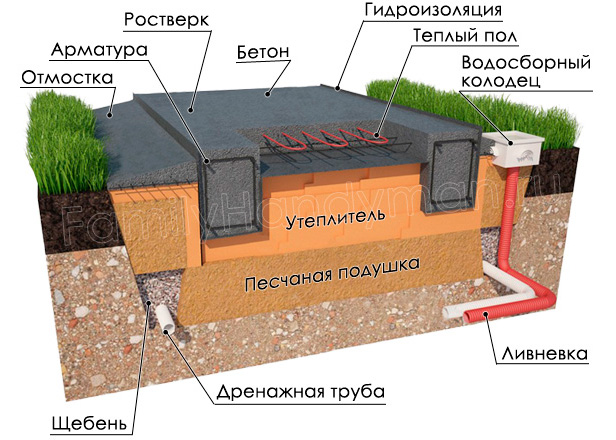

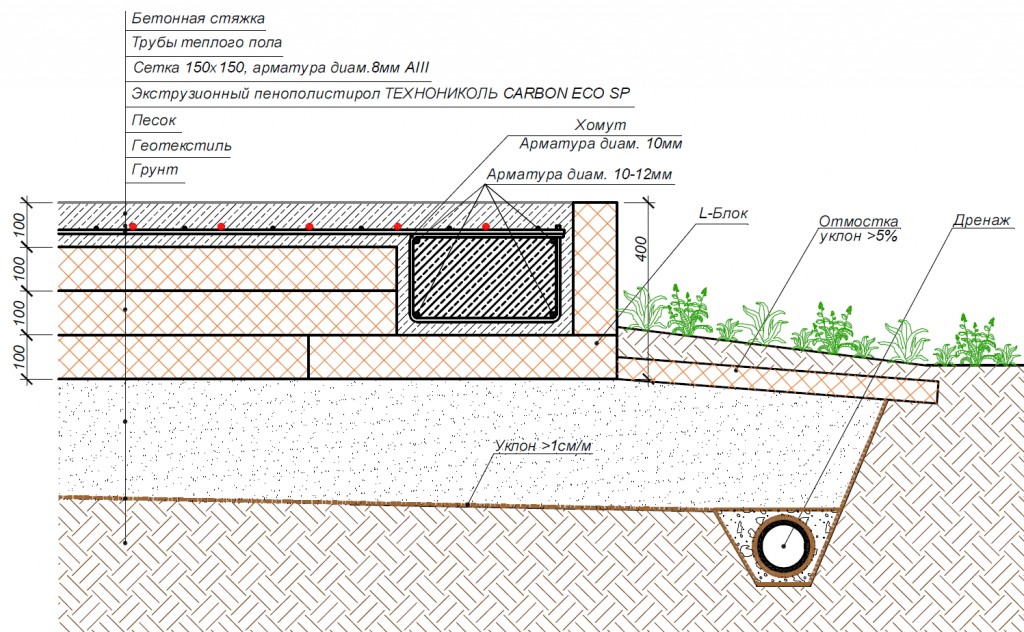

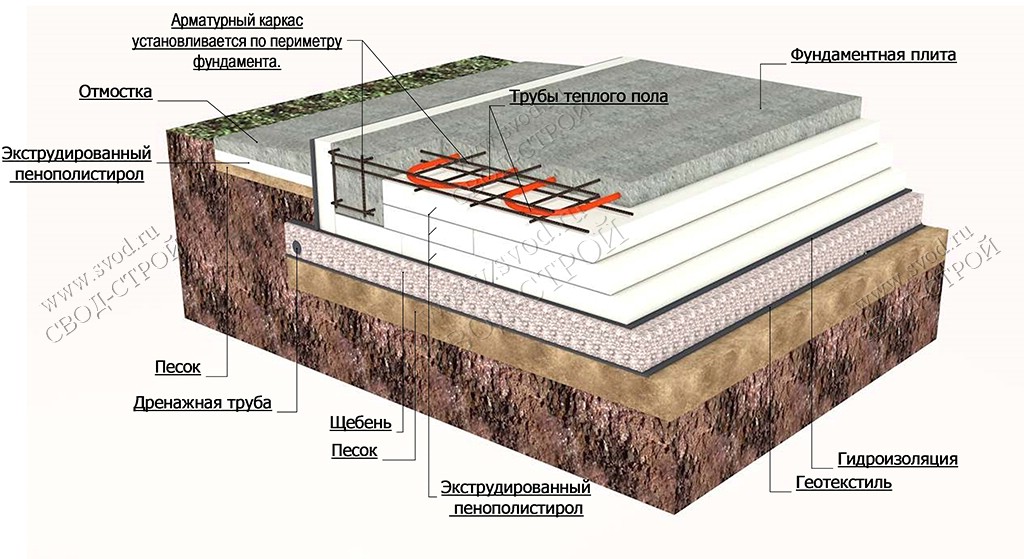

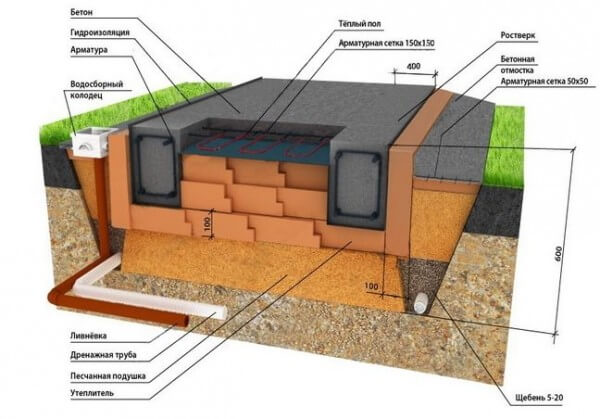

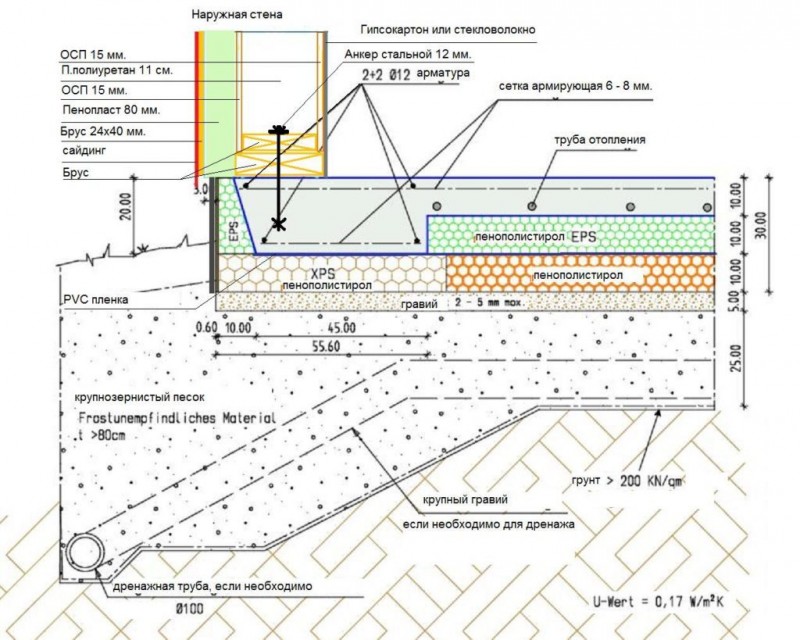

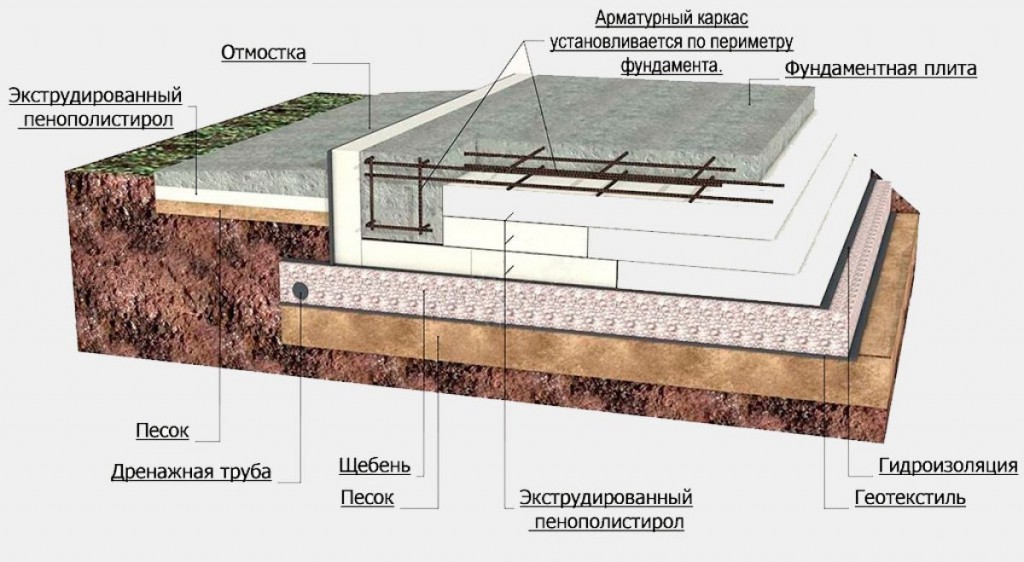

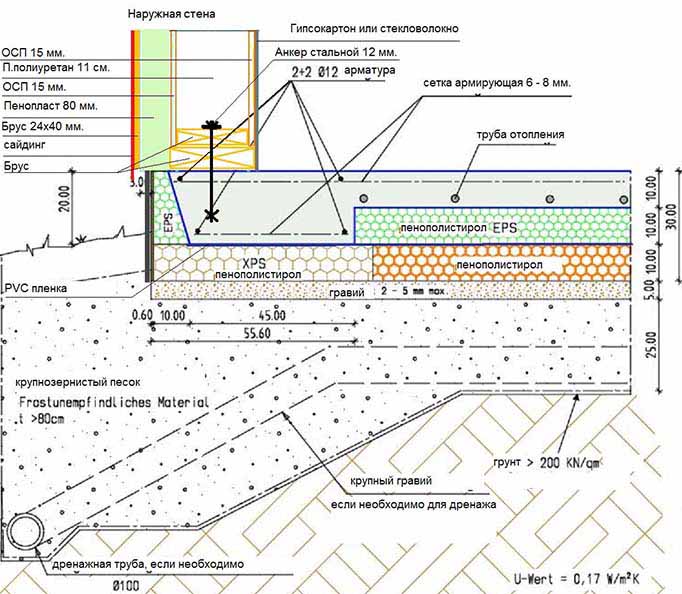

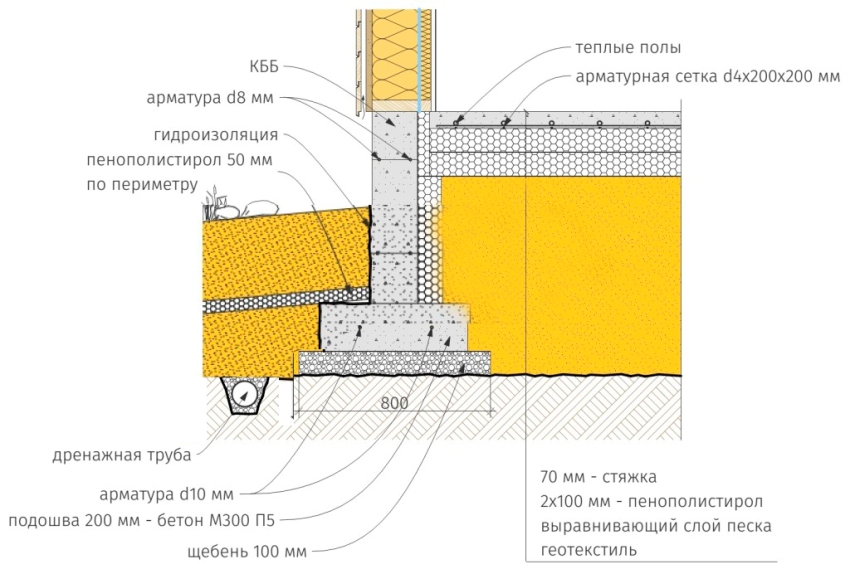

Схема устройства в разрезе

Существует множество конструктивных особенностей, которые повышают устойчивость и энергетическую эффективность всей системы. Схема следующая:

1. Подушки из песка и щебня, предотвращающие подход влаги к основе.
2. Геотекстильный материал, исключающий засорение дренажа.
3. Гидроизоляция, защищающая ЖБ конструкцию от воздействия влаги.
4. Теплоизоляция. Ее укладка происходит по бокам и под плитами.
5. Дренаж и водоотведение. Системы необходимы для защиты опоры от грунтовых, талых и дождевых вод.
6. Металлический каркас или пояс. Придает фундаменту прочности и жесткости.
7. Необходимые инженерные коммуникации.
8. Система напольного обогрева. Здесь требуется обустроить водяной контур, чтобы в дальнейшем сократить расходы на строительстве отопления.
9. Бетонная плита. Ее толщина зависит от особенностей грунта и веса будущего здания. Для придания прочности ЖБ основания следует сформировать ребра жесткости. Их лучше разместить в местах монтажа колонн и других подобных конструкций.

Технология строительства

УШП-фундамент широко применяется в современном строительстве, он обладает множеством достоинств и его можно легко установить своими руками. Так как шведские плиты в своей конструкции имеют качественный утеплитель, то основа здания получается теплой и не требует дополнительной укладки изоляции, что экономит не только время выполнения работ, но и финансы. Чтобы самостоятельно выполнить такой вид фундамента, необходимо последовательно осуществить некоторые этапы работ.

• Подготовка земельного участка. В том случае, если здание строится на непрочном грунте, его необходимо зачистить от слоев торфа и глины или же просто засыпать толстым слоем песка средней крупности. Кроме этого, фундамент должен размещаться строго по горизонтали. Его толщина рассчитывается с учетом толщины песчаной подушки и утеплителя и не может быть менее 40 см. Дно основания засыпают песком и равномерно его распределяют, каждый слой тщательно трамбуется.

• Монтаж дренажной системы. По периметру вырытого котлована выполняется траншея, в нее укладывают гибкую трубу. Перед тем как заложить трубы, стенки и дно траншеи нужно покрыть геотекстилем с нахлестом в 15 см – этот материал обеспечит хороший дренаж и упрочнит грунт. После этого выполняют обратную засыпку, строго придерживаясь размеров, указанных в проекте. Засыпанный и утрамбованный слой песка необходимо обязательно полить водой.
• Прокладка инженерных коммуникаций. Все системы канализации размещаются непосредственно на песчаной основе, их временно крепят с помощью хомутов и арматуры. Концы труб и кабелей выводят на поверхность.
• Сооружение деревянного каркаса. Из обрезной доски по периметру основания устраивают каркас. Для этого вначале ставят стойки, потом к ним саморезами крепят доски. Чтобы каркас получился прочным, рекомендуется его дополнительно усилить раскосами.

• Засыпка щебня. Для этого вида фундамента хорошо подходит щебень среднего размера. Слой материала следует равномерно распределить по всей рабочей площади, его толщина не должна быть менее 10 см.
• Установка теплоизоляции. В качестве изолятора применяются плиты, изготовленные из экструзионного пенополистирола. Утепление нужно выполнить как по горизонтали, так и по вертикали основания. Толщина теплоизоляции, как правило, составляет 100 мм. Утеплитель плотно прижимают к поверхности деревянного каркаса и опалубки. Чтобы во время монтажа избежать смещения плит, их фиксируют при помощи саморезов, а в участках вывода коммуникаций делают небольшие отверстия.
• Армирование. Этот вид работ выполняют в два этапа: вначале армируется ростверка каркаса, потом сама плоскость шведской плиты. В результате образуется арматурный каркас, изготовленный из стержней, соединенных между собой вязальной проволокой. Чтобы не повредить утеплитель, желательно каркас собрать отдельно, а затем уже в готовом виде уложить. Помимо этого, по всей площади основания крепится арматурная сетка из стержней диаметром не менее 10 мм и размером ячеек 15×15 см.

• Обустройство системы теплых полов. Технология монтажа УШП-фундамента предусматривает установку теплого пола непосредственно в плиту основания. Благодаря этому первый этаж здания не требует дополнительного отопления. Согласно проектированию трубы размещают на арматурной сетке и фиксируют на нейлоновые хомута. Что же касается коллектора, то его устраивают в фундаментную подушку по высоте, указанной в чертежах. В местах, где трубы будут подниматься к коллектору, дополнительно монтируют гофрозащиту.
• Заливка бетона. К процессу бетонирования можно приступать только в том случае, когда все вышеперечисленные этапы завершены. Марка бетона выбирается в соответствии с проектом строительства. Упростить заливку поможет специальный бетононасос или автобетоносмеситель. Раствор равномерно распределяется по всей площади фундамента, контролируя, чтобы труднодоступные места не получились пустыми. Бетон рекомендуется использовать свежеприготовленный, по окончании заливки рабочие швы смачивают водой и обрабатывают грунтовкой.

Подведя итоги можно сказать, что установка УШП-фундамента не представляет особой сложности, но для того, чтобы основание получилось прочным и надежным, каждый из вышеперечисленных этапов стоит выполнять, строго придерживаясь технологий, и не забывать делать контроль качества.

Если же соблюдены все нормы строительства, то фундамент УШП станет теплой и прочной опорой для дома.

Фундамент плита своими руками: пошаговая инструкция

Для устройства основания многие привлекают подрядчиков, но сделать монолитный фундамент можно и своими руками. Для человека, знакомого со стройкой это не составит особого труда. Главное здесь – поэтапно распланировать все операции, придерживаться составленного плана и соблюдать технологию.

Подготовительный этап

Изначально участок очищается от мусора, кустов и деревьев, которые будут препятствовать работам. Затем размечается место под котлован – в процессе работ важно обеспечить идеально ровные углы. Проверка прямолинейности выполняется путем измерения разности диагоналей.

Согласно выполненной разметке снимается верхний слой грунта (плодородный). Традиционно это делается с учетом предполагаемой толщины песчаной и щебневой (если она предусмотрена) подушки, бетонной подготовки и предусмотренной проектом глубины залегания плиты.

Котлован должен получиться с идеально ровным дном относительно горизонтальной плоскости. Далее грунт надо качественно утрамбовать. Во избежание заиливания и вымывания песка на дно котлована необходимо уложить полотно геотекстиля с укрытием стенок котлована и обеспечением нахлеста 300 мм между отдельными листами.

Обустройство подушки

На дно котлована равномерными слоями по 100-120 мм насыпается песок, смачивается водой и тщательно утрамбовывается с помощью специальной виброплиты. Минимальная толщина подушки – 200 мм.

Обычно при устройстве плитных фундаментов песчаную подушку перекрывают слоем щебня (можно использовать гравий) толщиной 100-150 мм – он позволяет отсечь капиллярный подсос влаги из грунта. Разграничить песчаную и щебневую подушки тоже можно геотекстилем – это предупредит их перемешивание между собой.

Также на этапе устройства подушки нужно подвести все необходимые инженерные коммуникации, которые будут выводиться через толщу плитного основания (канализация, водоснабжение и др.).

Гидроизоляция

В соответствии с разметкой по контуру будущего фундамента устанавливаются щиты опалубки, жесткость которой будет обеспечиваться распорками, смонтированным по ее наружной стороне.

После монтажа и закрепления опалубки выполняется подбетонка – тонкий (50-70 мм) слой бетона невысокой марки (достаточно М100) для выравнивания горизонтальной поверхности и более качественной гидроизоляции основания.

Затем осуществляется настил гидроизоляционного материала. Для этих целей чаще используется специализированная полимерная профильная мембрана или классический битумный рулонный материал, настилаемый в 2-3 слоя.

Утепление фундамента

Поскольку зимы в нашей стране холодные, теплоизоляция фундамента – стандартная процедура. Для утепления плитного основания применяется экструдированный пенополистирол (ЭППС) повышенной плотности.

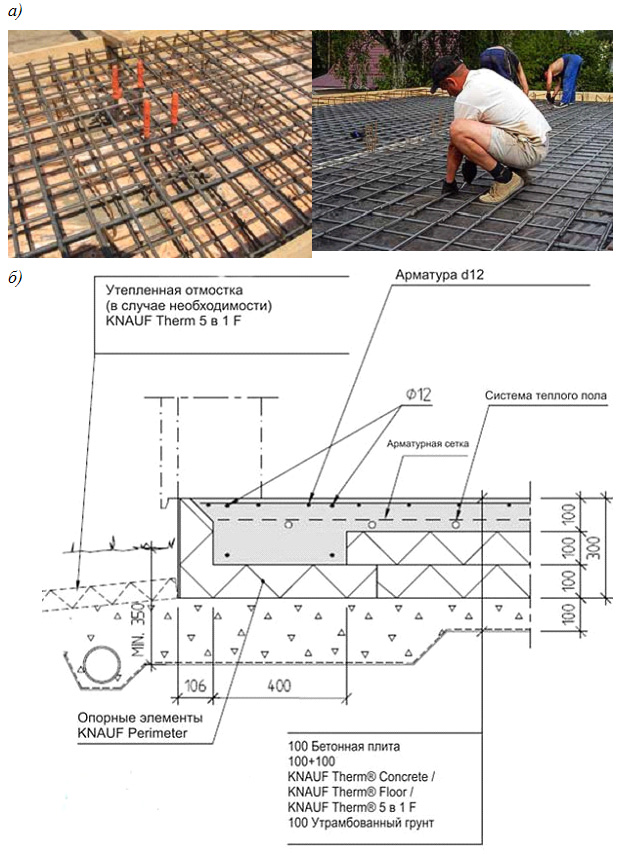

Техника укладки утеплителя определяется конструкцией плиты:

Армирование

Изготовление армирующего каркаса начинается с нижнего ряда, соединение прутков между собой выполняется с помощью вязальной проволоки. Для обеспечения защитного слоя бетона 30-50 мм устанавливаются специальные пластиковые подставки под арматурную сетку.

Для обеспечения необходимого расстояния между двумя рядами каркаса применяются специальные подставки «пауки», которые изготовляются самостоятельно из обрезков арматуры. Их количество – 2 штуки на 1 кв. м.

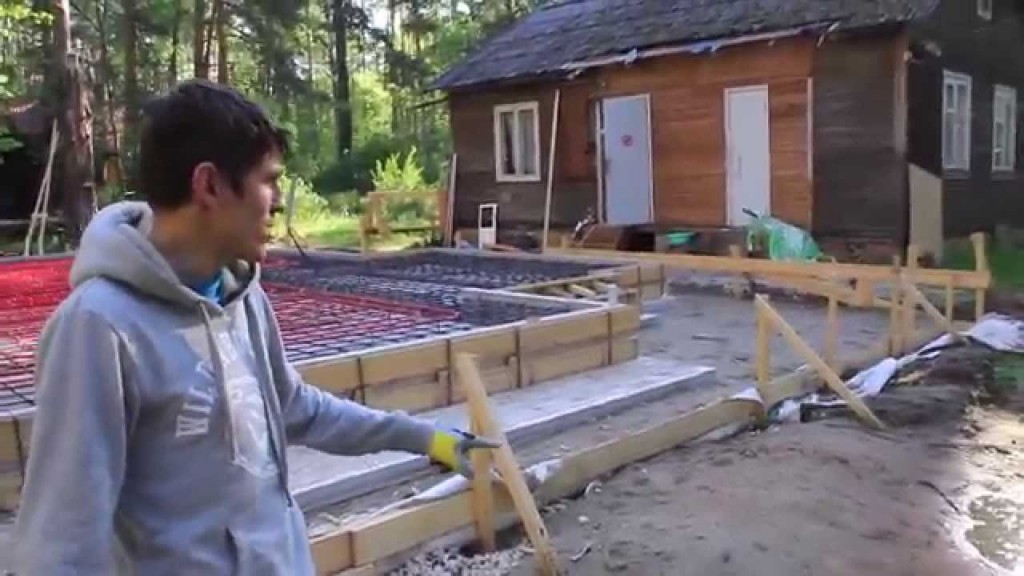

Процесс армирования детально рассмотрен в следующем видео:

Бетонные работы

Чтобы получить монолитный высокопрочный фундамент, залить бетон нужно за один день. Это предупредит образование стыков в конструкции плиты и обеспечит высокие прочностные характеристики. Для бетонирования применяется бетонная смесь марки М200-М300 в зависимости от необходимой прочности. Рекомендуется покупать готовый бетон, который будет доставлен бетоновозом за одну или максимум две ходки.

Техника бетонирования:

• Разравнивание бетона сразу после подачи из автомиксера в опалубку.
• Уплотнение бетона с помощью глубинного строительного вибратора.
• Выравнивание поверхности основания правилом либо специальной виброрейкой.

После заливки фундамент рекомендуется укрыть полиэтиленом (особенно если работы производятся в жаркое время года) во избежание ускоренного испарения влаги, а в течение 5-7 дней регулярно смачивать водой для предупреждения растрескивания верхнего слоя.

Демонтировать опалубку можно уже через 2 недели – бетон за это время наберет около 50 % проектной прочности. Однако продолжать строительные работы лучше после полного созревания бетона, которое длится 28-30 дней.

Доска обрезная 25х100х6000 ТУ 1-й сорт Софрино Обрезная доска изготавливается их хвойных пород древесины с естественной влажностью 20-30%. От 14000 руб/м³ Подробнее © СтройПартнер | Доска обрезная 25х150х6000 ТУ 1-й сорт Софрино Обрезная доска изготавливается их хвойных пород древесины с естественной влажностью 20-30%. От 14000 руб/м³ Подробнее © СтройПартнер | Брусок обрезной 50х50х3000 ГОСТ 1-й сорт Софрино Натуральный пиломатериал изготавленный из хвойных пород древесины: ель и сосна. Естествены… От 15350 руб/м³ Подробнее © СтройПартнер | Доска обрезная 40х200х6000 ТУ 1-й сорт Софрино Обрезная доска изготавливается их хвойных пород древесины с естественной влажностью 20-30%. От 14000 руб/м³ Подробнее © СтройПартнер | Доска обрезная 40х100х6000 ТУ 1-й сорт Софрино Обрезная доска изготавливается их хвойных пород древесины с естественной влажностью 20-30%. От 14000 руб/м³ Подробнее © СтройПартнер | Доска обрезная 30х150х6000 ГОСТ 1-й сорт Софрино Обрезная доска изготавливается их хвойных пород древесины с естественной влажностью 20-30%. От 15200 руб/м³ Подробнее © СтройПартнер | Рекомендуемые товары из нашего каталога:Доска обрезная 25х100х6000 ТУ 1-й сорт Софрино Доска обрезная 25х150х6000 ТУ 1-й сорт Софрино Брусок обрезной 50х50х3000 ГОСТ 1-й сорт Софрино Доска обрезная 40х200х6000 ТУ 1-й сорт Софрино Доска обрезная 40х100х6000 ТУ 1-й сорт Софрино Доска обрезная 30х150х6000 ГОСТ 1-й сорт Софрино

Основание бетонного пола без бетонной стяжки

Если речь идет об обустройстве теплого пола без бетонной стяжки, то основанием в данном случае служат обычные деревянные доски или листы ДСП и OSB. Рекомендуется использовать изделия, толщина которых начинается от 20 мм. Монтаж деревянной системы осуществляется следующим образом:

• выравнивается несущая поверхность;
• раскладывается гидроизоляционная пленка;
• выкладываются деревянные планки;
• прокладываются металлические пластины между планками;
• пластины закрепляются с помощью саморезов;
• в пазы пластин укладываются трубы;
• пластины покрываются гидроизоляционной пленкой;
• вся конструкция покрывается листами ГВЛ.

Рекомендуем: Как уложить тёплый пол без стяжки?

Настильные конструкции в качестве основания под теплый пол целесообразно использовать в следующих случаях:

• высота помещения ограничена;
• имеются слабые перекрытия. Даже небольшая бетонная стяжка может весить в несколько сотен килограмм, из-за чего будет оказываться сильное давление на межэтажные перегородки, что может привести к их обрушению;
• в силу тех или иных причин на объекте невозможно реализовать бетонную стяжку.

Советы

В последнее время при сооружении новых зданий стараются применять инновационные технологии – это касается не только строительства каркаса, но и фундамента. Большинство застройщиков для установки основания выбирают шведские панели, так как они обладают отличными эксплуатационными характеристиками и имеют положительные отзывы. Воздвигая такой фундамент, стоит учесть некоторые рекомендации специалистов.

• Начинать работу нужно с проектирования. Для этого определяется план здания, выбирается материал для кровли и стен, так как от этих показателей зависит нагрузка на основание. Важно также рассчитать ширину фундамента под несущими стенами. Лучше всего проектирование доверить опытным специалистам, но если имеются личные навыки, то с этим можно справиться и самостоятельно.
• Во время монтажа важно обратить внимание на правильность размещения плит, особенно это касается тех случаев, когда материал имеет не прямоугольную, а сложную геометрию.

Чем меньшим будет количество стыков в основании, тем меньше риск появления протечек. Поэтому идеальным считается вариант, при котором под плитой отсутствуют стыки.

• Чтобы затраты на последующую отделку здания были небольшими, поверхность будущих плит нужно предварительно выровнять.
• Толщину шведских плит определяют индивидуально для каждого проекта, так как она напрямую зависит от нагрузок.
• Важным моментом при закладке УШП-фундамента считается обустройство дренажной системы. Если ее выполнить с ошибками, то возможны проблемы с отводом грунтовых вод.
• Выполняя монтаж труб в фундамент, необходимо заложить несколько дополнительных каналов и кабелей. Они пригодятся в том случае, если в будущем понадобится проложить новую систему коммуникаций.
• После установки теплого пола перед заливкой бетоном необходимо проверить качество отопления. Для этого трубы наполняют водой, и выполняется опрессовка. Если нарушена герметизация, то появится протечка, которую придется устранить. Давление в системе теплых полов должно быть в диапазоне 2,5-3 атм.

• После заливки бетона дается время на застывание основания. Как правило, на это уходит не более недели. Приступать к дальнейшему строительству можно только в том случае, когда поверхность приобретет прочность. В жаркое время года бетон рекомендуется увлажнять и накрывать пленкой.
• Для бетонирования основного слоя лучше всего выбирать бетон марки М300 – он гарантирует надежный фундамент.
• Цоколь по завершении работ можно отделать любым материалом, но особенно красиво смотрится оформление искусственным камнем.
• Нельзя применять этот вид фундамента для строительства домов выше двух этажей.
• Для обустройства фундамента не нужно рыть глубокий котлован – достаточно подготовить яму глубиной 40-50 см. Подготовленный котлован желательно обработать химикатами – это поможет остановить рост растительности.

Плиты утеплителя следует укладывать в шахматном порядке – в противном случае совмещенные стыки послужат причиной появления холода.

Фундамент для деревянных домов из бревен

Строения из оцилиндрованных бревен и бруса обладают меньшим весом, чем кирпичные или бетонные, но превышают каркасные дома, поэтому лучшим вариантом для них станет мелкозаглубленный ленточный или свайно-ростверковый фундамент.

Первый вариант позволяет оборудовать подвал, обладает достаточной устойчивостью к нагрузкам и относительно невысокой стоимостью. Для обеспечения его долговечности необходимо оборудовать качественную гидроизоляцию и насыпать толстую песчаную подушку.

Для свайно-ростверкового фундамента надо выкопать ямы, до уровня промерзания почвы и соединить их перешейками. Затем в ямы и канавы заливается бетон и получается бетонная лента, из которой выходят столбы, опирающиеся на почву ниже уровня промерзания.

Устройство свайно-ростверкового фундамента

Эти виды фундаментов предоставляют возможность оборудовать надежное и долговечное основание, которое с легкостью выдержит вес деревянного дома в один или два этажа и позволит избежать ненужной переплаты, обустраивая излишне дорогую, рассчитанную на внушительную массу опору.

Армирование несущих балок;

Для армирования несущих балок лучше всего подойдет 12 мм арматура. При подготовке необходимо согнуть сразу большое количество скоб (из 8 мм арматуры) по размеру около 230х330 мм из расчета 1 шт. на каждые 300 мм. Также лучше всего сделать готовые углы и связать их еще на козлах, а потом опустить в опалубку и приподнять от основания на 30 мм, чтобы бетон заполнил полость под арматурой. Далее углы необходимо связать между собой при помощи длинных прутов. Перехлест делаем не менее 500 мм и в разбежку. Арматуру необходимо вязать с помощью проволоки, а не сваркой. К тому же сварочный шлак будет прожигать ППС. Количество арматуры от 6 до 8 прутов.

Выполнение земляных работ и создание дренажной системы

Теплый фундамент нельзя укладывать на растительный слой, толщина которого не превышает 0,3-0,5 м, поэтому следует его снять полностью. Для этого можно воспользоваться штыковыми лопатами. Если фундамент уложить на плодородный слой, он неизбежно даст усадку, что станет последствием перегнивания органики.

Перед заливкой УШП фундамента нужно снять плодородний слой, засыпать песком и утрамбовать его

Полезный совет! Для надежности освобожденный от растительности участок рекомендуется обработать химикатами, которые купируют дальнейший рост растений.

После выборки грунта поверхность необходимо утрамбовать при помощи глины, которая в сухом измельченном виде засыпается внутрь котлована, увлажняется и трамбуется. Далее укладывается геотекстиль. Концы тканого полотна должны выступать за пределы будущего фундамента не менее чем на 30 см.

Для того чтобы плита всегда оставалась сухой, важно правильно организовать дренажную систему, благодаря которой от подошвы фундамента будут отводиться грунтовые, ливневые и талые воды. С этой целью по всему периметру котлована необходимо сделать траншею глубиной, равной диаметру перфорированных труб, которые будут использоваться для дренажа. Здесь следует выполнить уклон от строения на 3-4 градуса, что обеспечит самотек. По углам здания требуется обустроить вертикальные колодцы, благодаря которым обеспечится доступ к системе водоотведения для выполнения периодической ее очистки.

Для того чтобы плита всегда оставалась сухой, важно правильно организовать дренажную систему фундамента

Последовательность действий выглядит следующим образом:

• на геотекстиль укладывается слой щебня;
• по углам сооружения выполняется монтаж колодцев, которые создаются из цельных гладких или гофрированных труб диаметром 20-30 см, установленных вертикально;
• монтаж гофрированных труб по периметру здания с заходом концов в смежные колодцы, где выполняются соответствующие отверстия;
• заполнение траншеи щебнем, которая сверху покрывается геотекстилем.

УШП фундамент – преимущества и слабые стороны

Каждая из применяемых в строительной отрасли технологий имеет свои положительные стороны и отрицательные моменты. Не исключение и цельная плита УШП. Рассмотрим ее преимущества и недостатки.

Какими достоинствами обладает конструкция ребристой утепленной плиты

Количество сторонников теплоизолированной шведской основы постоянно возрастает, что объясняется комплексом неоспоримых достоинств инновационной технологии.

Главные плюсы:

Армирование также производится в сокращенном объеме, так как нет необходимости устраивать более толстый слой армированных прутов

• возможность возведения фундамента за ограниченное время. Прокладка сетей и строительство основы осуществляется одновременно;
• отсутствие высотных перепадов на бетонной основе. Чистота чернового пола позволяет производить укладку на бетонную стяжку декоративного покрытия;
• уменьшенный объем тепловых потерь. Использование теплоизоляторов сокращает расходы на обогрев, повышает энергоэффективность здания;
• предохранение почвы от пучения в результате промерзания. Утепленная основа сводит к минимуму риск морозного пучения грунта в зимнее время;
• возможность возведения фундамента без специального оборудования. В результате самостоятельного строительства снижается объем расходов;
• оригинальное конструктивное решение. Магистрали отапливаемого пола расположены в бетонном массиве, что уменьшает трудоемкость операций;
• универсальность применения. Многослойный фундамент позволяет строить здания на различных грунтах и длительно обеспечивать их устойчивость;
• равномерный нагрев бетонного пола по всей площади. Обеспечивают качественное отопление комплектующие и правильная укладка водяных труб;
• поддержание благоприятного микроклимата внутри помещения. Конвективный теплообмен способствует поддержанию комфортной температуры;
• уменьшение концентрации влаги в воздухе. Поддержание требуемого уровня влажности не позволяет развиваться плесени и образовываться грибковым колониям.

Теплоизолированное основание в виде многослойной плиты сохраняет рабочие характеристики на протяжении десятилетий. Во время эксплуатации оно воспринимает нагрузку от массы строения, теплоизолирует внутреннее помещение, а также осуществляет обогрев пола.

В обычном фундаменте в качестве амортизации укладывают только песок и щебень, а по технологии фундамента шведской плиты они дополняются глиной

Какие имеет УШП фундамент минусы

Многослойная фундаментная база имеет также слабые стороны. Минусы конструкции:

• сложность ремонта и доступа к инженерным сетям;
• отсутствие в здании с УШП плитой цокольного помещения;
• необходимость выполнения проектных работ и тепловых расчетов;
• уменьшенная высота фундаментной базы;
• проблематичность сооружения фундамента на наклонной площадке;
• уменьшенный ресурс эксплуатации утеплителя.

Недостаточно широкая распространенность технологии затрудняет поиск специалистов для выполнения работ.
