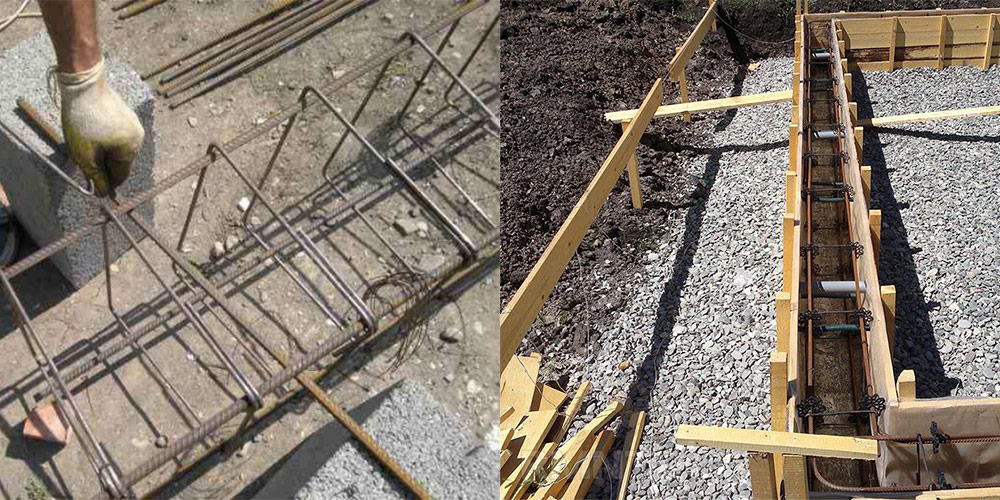

Вязка арматуры для фундамента – укрепляем основание

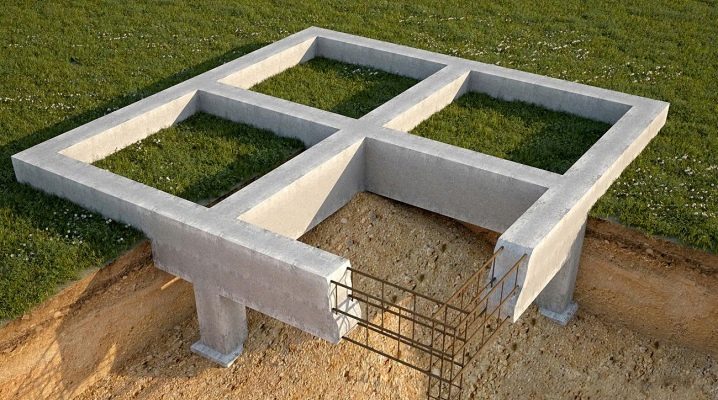

Ленточный фундамент в частном строительстве: характерные особенности и ограничения. Требования к армированию

Рассмотрим более детально ленточный фундамент в частном строительстве: характерные особенности и ограничения.

Основа ленточного фундамента — бетон. И только 200 лет назад догадались увеличить его прочность с помощью каркаса из стальных прутьев. Этот материал широко использовался в качестве основы для возведения зданий еще в Древнем Риме. Новый строительный материал, железобетон, совместил выгодные характеристики металла и бетона и сделал возможным возведение впечатляющих конструкций. Процесс размещения металлического каркаса в бетоне стали называть армированием.

_Бетон — искусственный камневидный материал, представляющий собой затвердевшую бетонную смесь. Различают следующие стадии готовности бетона: бетонная смесь, свежеуложенный бетон и затвердевший бетон. (ГОСТ 25192-82)Строительный материал — материал, предназначенный для создания строительных конструкций зданий и сооружений и изготовления строительных изделий. (СНиП 10-01-94)Материал — любые ингредиенты, сырье, составные элементы, части и т. п., используемые для изготовления продукта.

В качестве основы для него как правило выбирают именно ленточный фундамент, когда проектируется загородный дом. На подготовку ленточного основания (как и любого другого) уходит 25-30% от стоимости строительства; причина его востребованности — в удачном сочетании качеств:

_Строительство — вид производственной деятельности, результатом которой являются строительная продукция или строительные материалы и изделия. (СНиП 12-03-2001)

• Не нуждается в применении спецтехники.
• Несложен по конструктивному исполнению.
• Годится для проектов с подвальными помещениями (в отличие от свайно-винтового аналога) и тяжелыми перекрытиями (железобетонными, монолитными).

_Ограничения — наличие установленных законом или уполномоченными органами в предусмотренном законом порядке условий, запрещений, стесняющих правообладателя при осуществлении права собственности либо иных вещных прав на конкретный объект недвижимого имущества (сервитута, ипотеки, доверительного управления, аренды, ареста имущества и других).

Нев зависимости на свое широкое распространение, ленточный фундамент имеет и ограничения в применении:

• Плохо годится для устройства на проблемном (влажном пучинистом, торфяном) грунте; его потребуется заливать на большую глубину, что нерентабельно.
• Выгоден лишь на сухих и каменистых почвах.

_Устройство — совокупность элементов, представляющая единую конструкцию (многоконтактное реле, набор транзисторов, плата, блок, шкаф, механизм, разделительная панель и т.п.). Устройство может не иметь в изделии определенного функционального назначения. (ГОСТ )

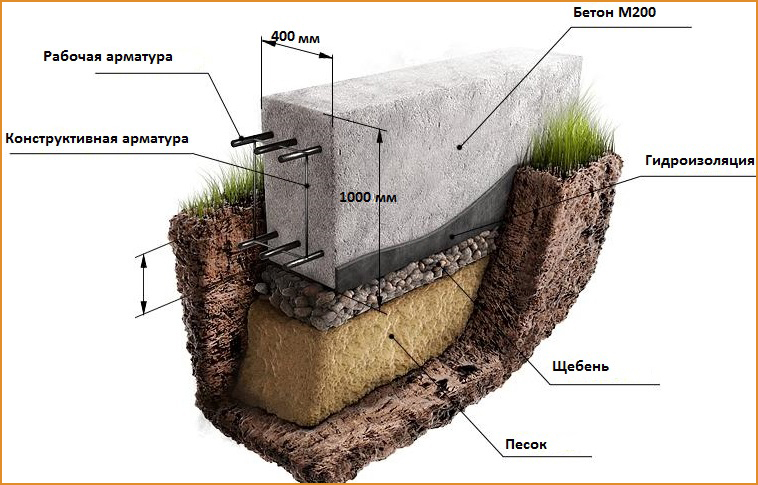

Прокладывается по всему периметру дома, под несущими стенами и внутренними перегородками, форма ленточного фундамента определяется планировкой; он имеет замкнутую форму.

Теперь давайте рассмотрим требования к армированию.

Ленточный фундамент закладывают с запасом прочности; он должен быть устойчивым к внешним факторам (механическим и климатическим). К арматуре выдвигается ряд требований: Рассказано в положениях СНиП 52-01-2003, содержащих подробные требования к конструкции и материалам, о том, как правильно вязать арматуру для ленточного фундамента.

• Арматура устанавливается с заданным расчетным шагом.
• Размещение арматурного каркаса не должно препятствовать правильной технологической заливке бетона.

• В случае если расчетная несущая способность остается прежней, замена вида несущих стержней допускается.
• На пересечениях каркаса не допускаются плавающие (подвижные) соединения стержней при любом способе соединения.
• Нужно создание защитного антикоррозийного слоя для конструкции.

Зачем нужна связка арматуры для фундамента?

Соорудить основание для дома несложно, достаточно вырыть котлован, канаву (под ленточный тип заливки), а то и просто несколько десятков ям (под столбчатый вариант), а также заготовить побольше жидкого бетона. Однако даже малейшее проседание почвы под фундаментом или размытие грунта подземными водами обязательно приведет к возникновению неравномерных нагрузок. Соответственно, бетон будет испытывать на себе силы сжатия и растягивания, с последующим возникновением трещин. Армирование препятствует распространению трещин, а зачастую и их возникновению.

Кроме того, очень часто сама постройка может оказывать различное давление на те или иные участки основания, что также может привести к возникновению перенапряжений в бетоне. Правильная вязка арматуры для фундамента, схема которой может иметь несколько видов, обеспечит высокую надежность. Особенно это касается ленточного или столбчатого основания, которое значительно меньше общей площади дома. Исключение составляют лишь легкие постройки (например, беседки), оказывающие незначительную нагрузку на фундамент, который при этом может быть достаточно тонким.

Какая арматура используется при организации фундамента

В СП содержится свод правил, которые необходимо соблюдать при создании ЖБ-конструкций. Для создания ЖБК подходит арматура следующих видов:

• горячекатаная с гладкой или рифленой поверхностью (кольцевые и серповидные выступы) диаметром от 6 до 50 мм;
• термомеханически упрочненная с рифленой поверхностью от 6 до 50 мм в диаметре;
• холоднодеформированная с рифленой поверхностью диаметром от 3 до 16 мм;
• стальные арматурные канаты от 6 до 18 мм в диаметре.

Основные правила армирования ленточного фундамента

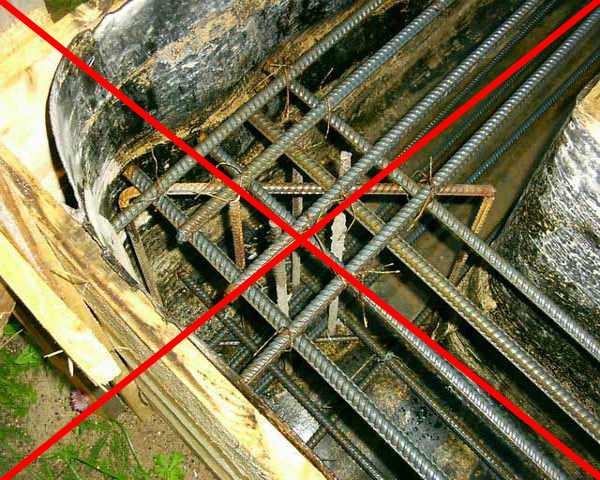

Начнем с основных ошибок новичков, правил СНиП и общих рекомендаций, которых необходимо придерживаться. Рассмотрим те, которые могут существенно повлиять на качество фундамента и судьбу вашего будущего строения.

1. Для армирования ленточного фундамента 1-2-этажного дома используются прутья 10-24 мм. Желательно брать среднее значение, меньший диаметр недопустим.
2. Сварные соединения запрещаются, разрешена только вязка арматуры. Сварка перегревает металл, снижая его прочность на разрыв в 1,6-2,5 раза в местах перпендикулярного крепления.
3. Если почва имеет однородную плотность по всему периметру – используем арматуру тоньше (10-14 мм). При неоднородной плотности прутья должны быть толстыми (16-24 мм).
4. Не рекомендуется использовать «гладкую» арматуру при армировании фундамента своими руками. Адгезия материала (сцепление с бетоном) будет значительно меньше, чем у рифлёных прутьев, производить расчеты еще тяжелее. Гладкая арматура допускается для поперечных соединений – нагрузка на них будет значительно меньше.
5. Продольная арматура внутри фундамента должна размещаться не ближе 5 сантиметров от опалубки. Правило касается также основания и верха фундамента. В ином случае фундамент может крошиться по краям, а сама арматура поржавеет.
6. Расстояние между поперечинами может быть от 25 до 45 сантиметров, не желательно нарушать этот диапазон при малоэтажном строительстве.

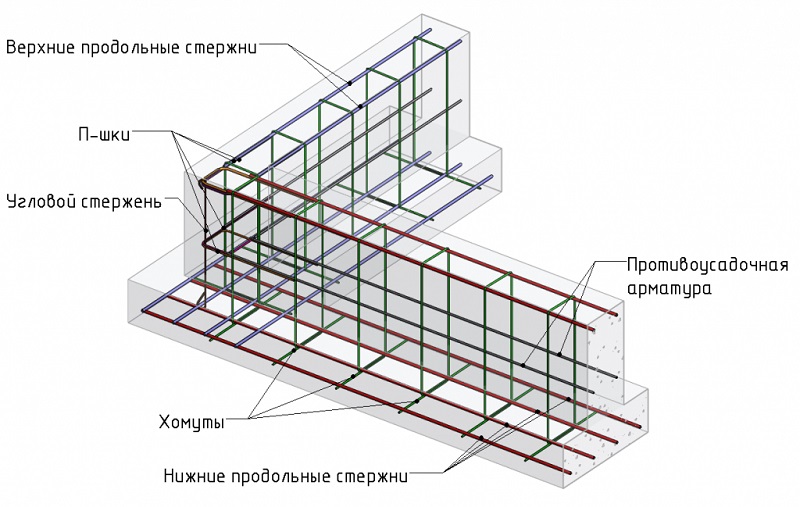

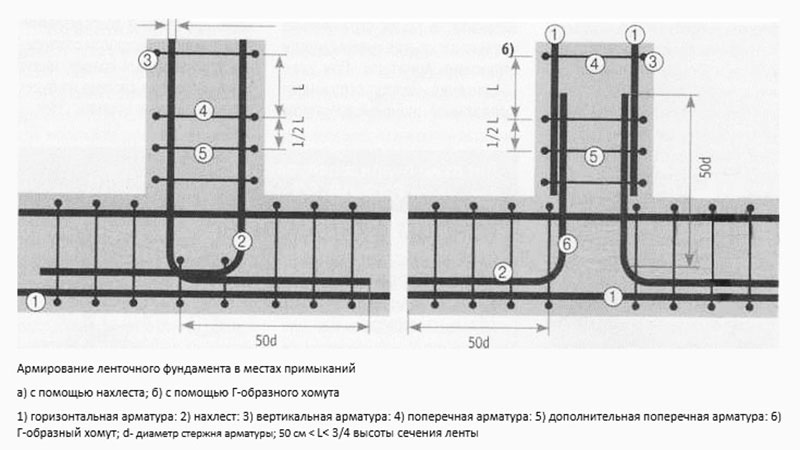

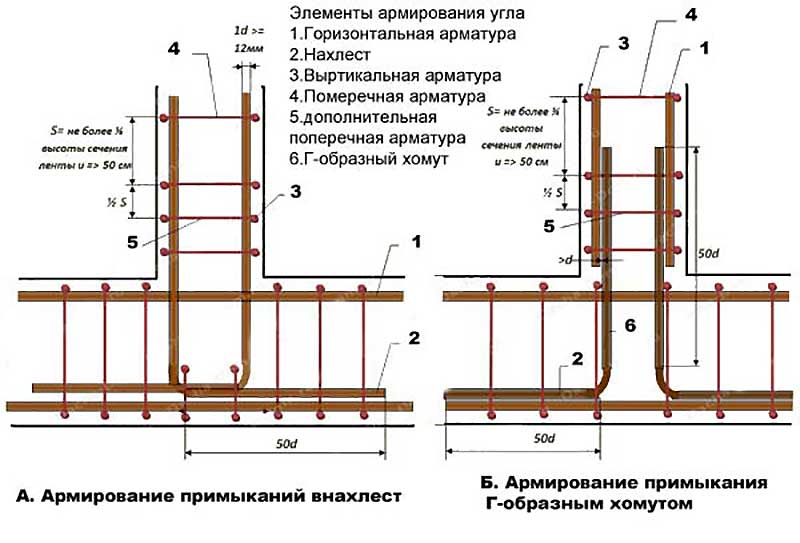

7. Армирование углов ленточного фундамента отличается от укладки арматуры вдоль траншеи, необходимо выполнять его по специальной схеме (рассмотрим далее в статье).
8. Продольные прутья укладываются через каждые 40 сантиметров высоты фундамента. Например, при высоте в 120 сантиметров необходимо укладывать 3 слоя продольной арматуры

Совет мастера: все данные должны соответствовать СНиП фундаментов и , лучше будет подробно прочитать требования перед началом работ. Не полагайтесь на «глаз», все работы должны быть выполнены согласно инструкции и нормам.

История появления стеклопластиковой арматуры в строительстве

Стеклопластиковая арматура на самом деле не является новинкой на строительном рынке, она была разработана и начала производиться еще в 60-е годы прошлого столетия. Однако ее высокая стоимость на момент начала производства способствовала тому, что ее использовали для армирования только тех конструкций, в которых стальные укрепляющие элементы подвергались активной коррозии: бетонных конструкций, эксплуатирующихся в суровых климатических условиях, опор мостов и др.

Стеклопластиковая арматура будет лучшим решением при строительстве бетонных сооружений, контактирующих с морской водой

Активное развитие химической промышленности привело к тому, что со временем себестоимость производства стеклопластиковой арматуры значительно снизилась, что и позволило начать применять ее более активно. Широкому использованию данного материала способствовал и тот факт, что в 2012 году был утвержден государственный стандарт (31938-2012), согласно которому определяются требования не только к производству, но также к методам испытаний стеклопластиковой арматуры.

Согласно требованиям вышеуказанного нормативного документа, арматура из стеклопластиковых материалов может выпускаться в интервале диаметров от 4 до 32 мм. Но наибольшее применение, особенно в малоэтажном строительстве, приобрели изделия, диаметр которых составляет 6, 8 и 10 мм. В отличие от аналогичных изделий из стали, стеклопластиковая арматура отпускается заказчику не в виде отдельных прутков, а намотанной в бухты.

Арматура СП: удобная, лёгкая, устойчивая и упругая

В нормативном документе кроме технических характеристик стеклопластиковой арматуры оговорены требования к состоянию ее внешней поверхности. Согласно этим требованиям, на поверхности таких изделий не допускается наличие сколов, расслаиваний, вмятин и других дефектов.

Роль арматуры в ленточном фундаменте

Бетонное основание, поддерживающее здание, постоянно испытывает высокие нагрузки. Они обусловлены весом самой надземной конструкции, а также процессами, которые происходят в грунте. Ленточный фундамент имеет большую площадь контакта с нижележащими слоями земли. Со временем грунт уплотняется под подошвой фундамента. Но происходит этот процесс, как правило, неравномерно. В результате нагрузка в разных участках фундамента отличается и это вызывает внутреннее напряжение в конструкции. Ситуация усугубляется переменной влажностью в грунте, а также возможными аварийными протечками водоносных коммуникаций.

Под действием этих неблагоприятных факторов в бетоне со временем появляются трещины, расколы. Это влечет за собой разрушение фундамента и стен дома. Армирование помогает укрепить бетонную ленту и сохранить ее целостность. Металлический каркас арматуры сдерживает локальное давление и перераспределяет нагрузку в бетонной ленте. Поэтому, чтобы повысить надежность конструкции, необходимо обязательно армировать фундамент.

Можно ли заменить металл пластиком

Для армирования фундамента подходит материал разного качества. В строительстве применяют металлические и композитные элементы. Каркас из стеклопластика – это современное изобретение, однако для возведения частных домов он применяется редко. Для производства такой арматуры используют сверхпрочный стеклопластик. Внешне она выглядит в виде прутьев диаметром 4-18 миллиметров и длиной до 12 метров. На поверхности арматуры имеются спиралевидные ребра, повышающие степень сцепления с бетоном.

По своих техническим характеристикам строительный пластик не уступает металлу, а по некоторым позициям даже превосходит. Ленточный фундамент, имеющий арматуру из стеклопластика, более устойчив к разрывам. Однако у этого материала есть ряд недостатков, один из которых – высокая стоимость.

Пластиковая арматура слабее выдерживает давление сверху, не поддается свариванию и требует сложной технологии монтажа.

Какую выбирать арматуру

Для армирования ленточного фундамента подходят изделия разного класса. Выбирают арматуру, исходя из расчета и составленной схемы каркаса. При возведении ленточного фундамента подходят следующие виды арматуры:

• Рабочая (диаметром от 12 мм).

• Конструктивная (диаметром 8 мм).

• Вязальная (проволока).

Чтобы армировать ленточный фундамент на однородном грунте, берут в работу прутья толщиной 10-14 мм. Для неоднородного субстрата нужны более крепкие изделия – 16-24 мм. Если стена дома имеет протяженность более трех метров, то для армирования фундамента под ней нужны рабочие стержни диаметром минимум 10 мм и максимум 40 мм.

Армирование ленточного фундамента — правила, схемы, инструкции!

Армирование ленточного фундамента значительно увеличивает его характеристики по прочности, позволяет создавать устойчивые конструкции при одновременном уменьшении веса.

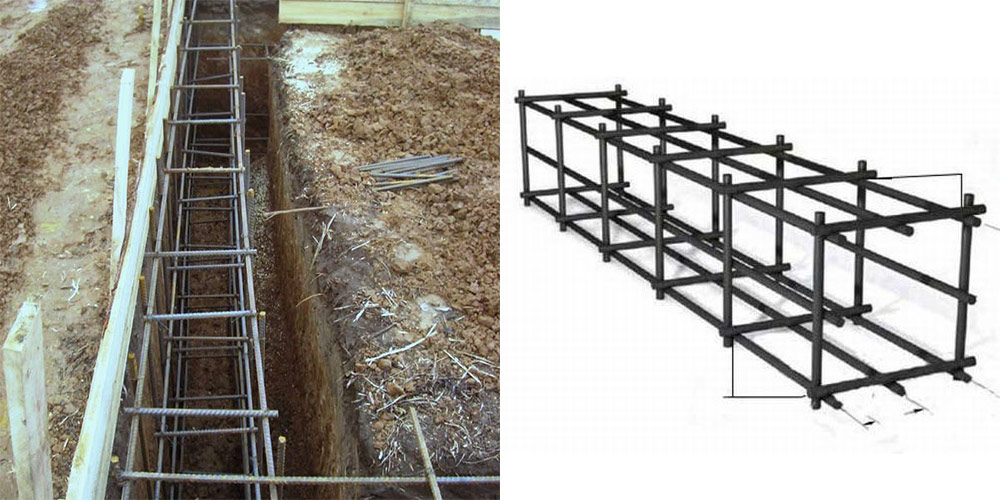

Армирование ленточного фундамента

Расчеты арматуры и схемы армирования выполняются согласно положениям действующего СНиПа 52-01-2003. Документ имеет подробные требования   к расчетам, дает сноски на нормативные документы и своды правил.

СП Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003. Файл для скачивания

СНиП 52-01-2003

Ленточный фундамент должен отвечать выдвигаемым требованиям по долговечности, надежности, устойчивости к различным климатическим факторам и механическим нагрузкам.

Требования к бетону

Главными характеристиками прочности бетонных конструкций является показатель сопротивления осевому сжатию (Rb,n), растяжению (Rbt,n) и поперечному излому. В зависимости от нормативных стандартных показателей бетона подбирается его конкретная марка и класс. С учетом ответственности конструкции могут использоваться поправочные коэффициенты надежности, которые колеблются от 1,0 до 1,5.

Эпюра изгибающих моментов

Требования к арматуре

Во время армирования ленточных фундаментов устанавливается вид и контролируемые значения качества арматуры. Стандартами допускается к применению горячекатаная строительная арматура периодического профиля, термически обработанная арматура или механически упрочненная арматура.

Строительная арматура

Класс арматуры выбирается с учетом гарантированного значения предела текучести при максимальных нагрузках. Кроме характеристик на растяжение, нормируется пластичность, стойкость к коррозии, свариваемость, устойчивость к отрицательным температурам, релаксационная стойкость и допустимое удлинение до начала разрушительных процессов.

Таблица классов арматуры и марок стали

Расчет ленточного фундамента производится в соответствии с рекомендациями ГОСТ 27751, рассчитываются показатели предельных нагруженных состояний по группам.

ГОСТ 27751 (страница 1) ГОСТ 27751 (страница 2) ГОСТ 27751 (страница 3) ГОСТ 27751 (страница 4) ГОСТ 27751 (страница 5) ГОСТ 27751 (страница 6) ГОСТ 27751 (страница 7)

К первой группе отнесены  состояния, приводящие к полной непригодности фундамента, ко второй группе отнесены состояния, приводящие к частичной потере устойчивости, затрудняющие нормальную и безопасную эксплуатацию зданий. По предельно допустимым состояниям второй группы производятся:

• расчеты по появлению первичных трещин на поверхности ленточного фундамента;
• расчеты по временному периоду увеличения образовавшихся трещин в бетонных конструкциях;
• расчеты по линейным деформациям ленточных фундаментов.

К основным показателям по устойчивости к деформации и прочности строительной арматуры относится максимальная прочность при растяжении или сжатии, определяемая в лабораторных условиях на специальных испытательных стендах. Технология и методы испытаний прописаны в государственных стандартах. В некоторых случаях производитель может пользоваться нормативно-технической документацией, разработанной предприятием. При этом нормативно-техническая документация должна в обязательном порядке утверждаться контролирующими органами.

Для бетонных конструкций эти значения могут ограничиваться максимальными показателями изменения линейности бетона. В качестве обобщенных показателей принимаются фактические диаграммы состояния арматуры при кратковременном одностороннем воздействии расчетных нормативных нагрузок. Характер диаграмм состояния строительной арматуры устанавливается с учетом ее конкретного вида и марки. Во время инженерного расчета армированного фундамента диаграмма состояний определяется после замены нормативных показателей фактическими.

Требования к армированию

1. Требования к размерам железобетонной конструкции. Геометрические размеры фундамента не должны препятствовать правильному пространственному размещению арматуры.
2. Защитный слой должен обеспечивать совместное сопротивление нагрузкам арматуры и бетона, предохранять от воздействия внешней среды и обеспечивать устойчивость конструкции.
3. Минимальное расстояние между отдельными стержнями арматуры должно гарантировать совместную работу ее с бетоном, позволять правильно стыковать и обеспечивать правильную технологическую заливку бетона.

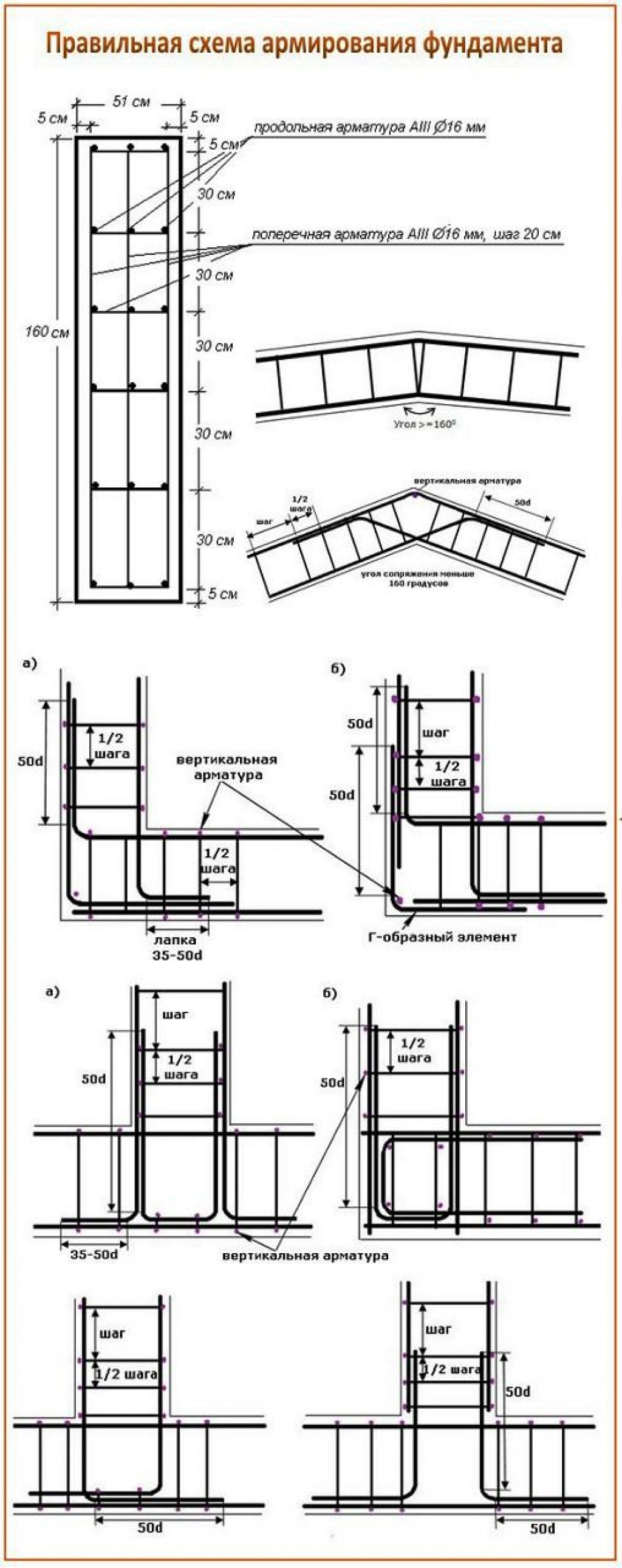

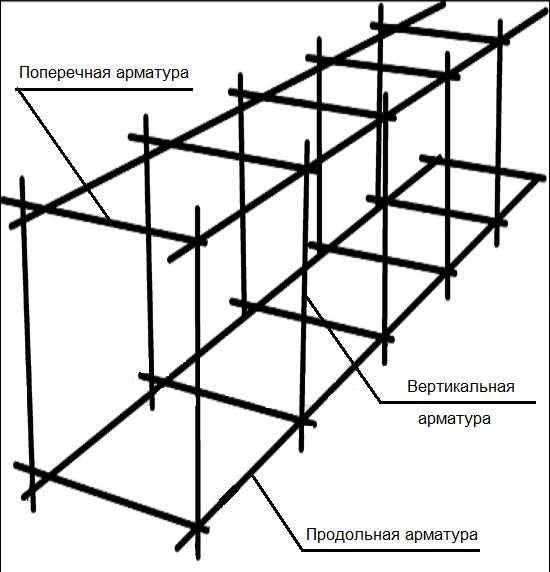

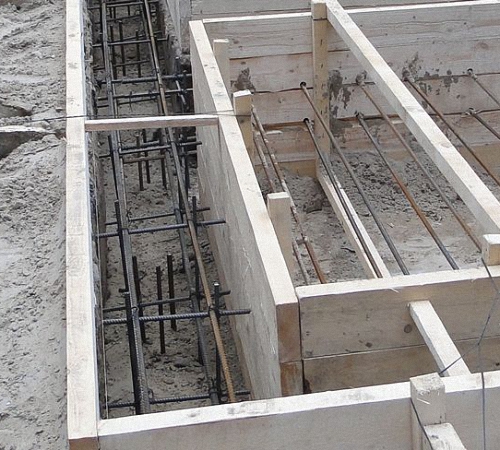

Схема ленточного армированного фундамента

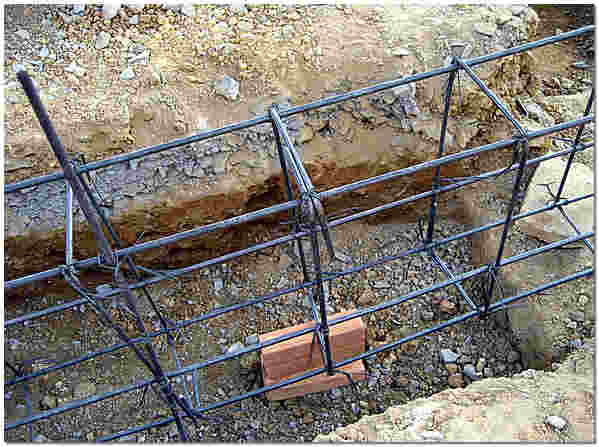

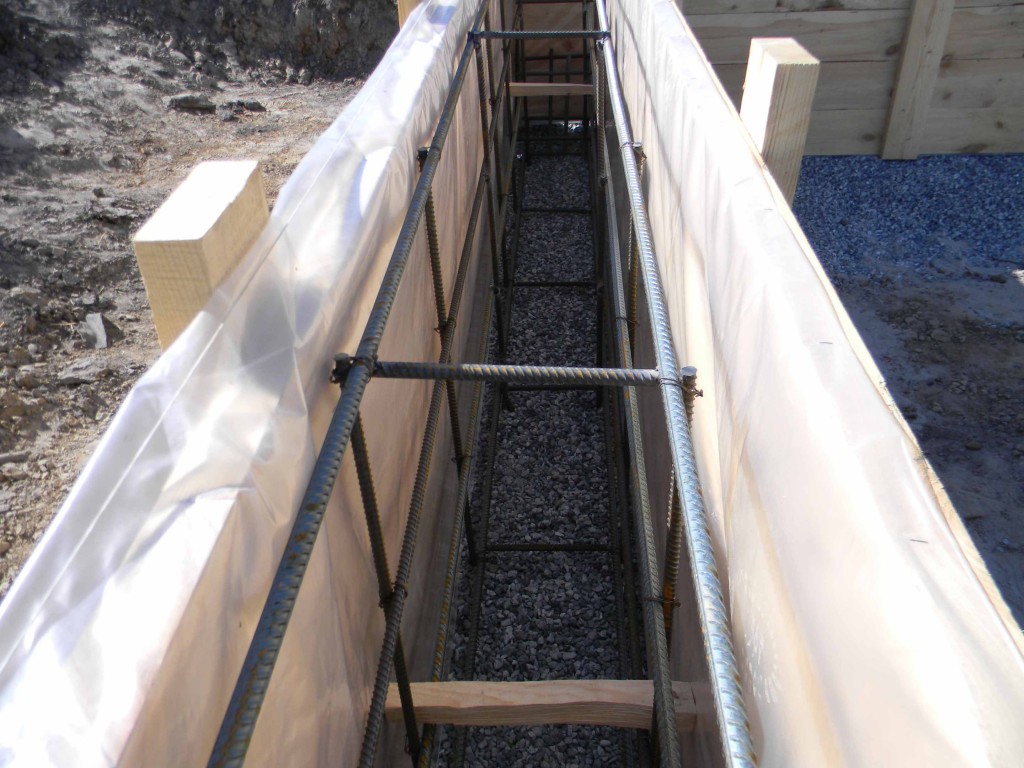

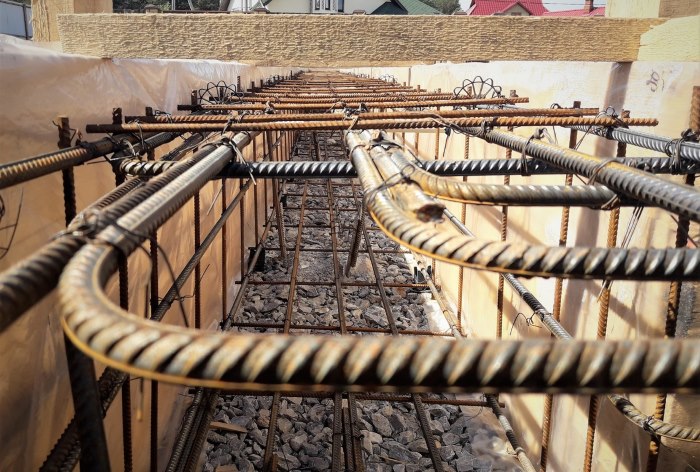

Укладка и вязание арматуры

Для армирования применяется горячекатаная строительная арматура периодического профиля, термически обработанная или механически упрочненная. Для фундамента применяют арматуру класса А 400. Применение классов А 240 и А 300 недопустимо. Использовать для армирования арматуру класса выше, чем А 400 экономически не выгодно и не целесообразно с точки зрения использования прочностного потенциала. Диаметр арматуры как правило применяют 12мм для рабочего продольного армирования, 6-8мм для вертикального и поперечного армирования.

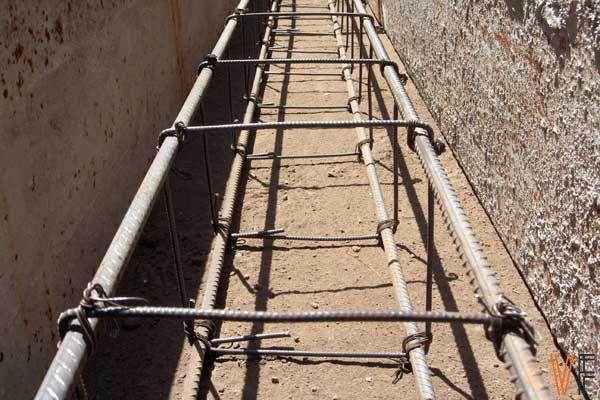

Уложенную арматуру необходимо соединить.

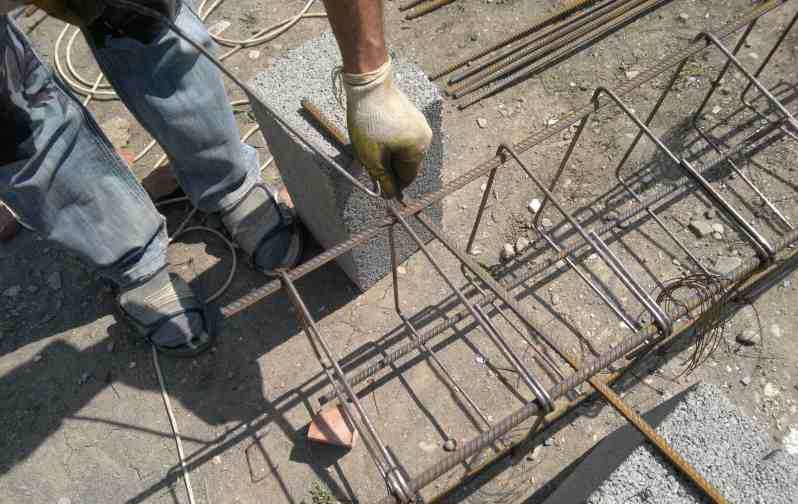

Давайте выясним как правильно вязать арматуру для фундамента.

Существует несколько видов соединения арматуры. Чаще всего – это вязание с помощью вязальной проволоки. Также применяют сварку и крепление с помощью пластиковых хомутов.

Проволока это проверенный временем надежный вариант.

Для вязки применяют проволоку, обработанную путем обжига, так называемую обожжённую. Обожжённая проволока более гибкая и прочная, чем обычная, а также более стойкая на растяжение. Диаметр проволоки зависит от диаметра арматуры. Как правило, для арматуры диаметром 8-12мм применяют проволоку 1,2мм, для более толстой арматуры берут более толстую проволоку. Однако применение проволоки боле 1,6мм не целесообразно так как вязать ей очень неудобно и затянуть ее будет сложно. Проволока диаметром менее 1,2мм при затяжке будет лопаться.

Существует несколько способов вязки проволокой:

• Вязка с помощью арматурных клещей;
• Вязка с помощью крючка;
• Вязка с помощью дрели с насадкой;
• Вязка с помощью вязального пистолета.

Как вязать арматуру крючком

Широкое распространение получили крючки различных видов. Существуют простые с прямыми, изогнутыми, стальными, пластиковыми или деревянными ручками.

Также существуют механические крючки в ручку таких крючков встраивается спираль. При натяжении вверх, ручка скользит по спирали поворачивая крючок и производит затяжку. Существует множество способов работы с крючком вот несколько из них.

Способ 1.

Отрезаем проволоку для арматуры диаметром 12мм, длинной примерно 25мм и складываем пополам. Далее производим загиб вокруг пальца примерно на одну треть. Продеваем под арматуру и захватываем петлю крючком. Накладываем на жало второй конец, при этом натягивая его на себя, и начинаем крутить крючок. Количество оборотов определяется практически. Необходимо хорошо затянуть, при этом не порвав проволоку. После окончания затягивания вытаскиваем крючок и загибаем во внутрь концы.

Способ 2.

Проволока также складывается пополам прижимается пальцами к арматуре, концы загибаются на себя вставляется крючок и производится затяжка. После затяжки крючок достается и концы загибаются.

Способ 3.

Проволока также складывается пополам, продевается под арматуру, петля вставляется в крючок. Второй конец также вкладывается в крючок и загибается вниз. Тянем крючок на себя и производим затяжку.

Данный способ считается самым удобным.

Вязка с помощью клещей для арматуры

Клещи для вязки арматуры отличаются от обычных формой режущей части. Они должны проволоку удерживать.

Плюсами применения клещей является то, что нет надобности нарезать проволоку. Проволока сматывается в маленькие мотки и держится в левой руке. Расход проволоки гораздо меньше. Именно с применением клещей на стройках профессионалы вяжут арматуру и утверждают, что происходит это в два раза быстрей, чем с применением крючка или пистолета.

Один конец проволоки продевается под арматурой, захватывается клещами второй конец. Также вкладывается под губки, производится один или два оборота. Излишки обкусываются.

Вязка с помощью дрели с насадкой

В погоне за ускорением процесса стали применять дрель со специальной насадкой. Насадка представляет собой все тот же крючок.  Сама смотка соединений происходит быстрее, однако весь процесс идентичен вязке крючком за исключением смотки. Есть и минус применения дрели. Сама дрель достаточно громоздкая и не везде ей можно подлезть.

Вязальный пистолет

Позволяет повысить производительность труда в 2-4 раза. Целесообразность его применения появляется, когда необходимо производить большие объемы работ по вязке арматуры. Также плюсом можно отнести то, что все соединения завязаны с одинаковым усилием.

К минусам же относим его громоздкость также, как и у дрели. И необходимость расходных материалов, специальных для данного пистолета, либо необходимость производить зарядку кассет.

Технология работы всех инструментов идентична — вязка проволоки на арматуре. Соответственно выбор инструмента будет основываться только на ваших личных предпочтениях.

Вязка арматуры пластиковыми хомутами

В последнее время большинство строителей стали обращать внимание на появившиеся недавно пластиковые хомуты. К плюсам хомутов можно отнести: простоту монтажа, скорость обвязки, не высокую стоимость.

Также в продаже появились – это пластиковые хомуты с сердечком из стальной проволоки. Они более дорогие, но и более прочные.

К минусам же можно отнести хрупкость на морозе и невозможность нести дополнительную нагрузку. От мороза они сразу становятся хрупкими и лопаются.

Соединение арматуры сваркой – данный метод имеет свои плюсы и недостатки. Главным недостатком данного метода является то что необходимо привлечение опытного сварщика. Вторым недостатком является ослабление метала в точках сварки и изменение пластичности по всей длине.

Исходные сведения

Для того, чтобы приступить к расчету количества необходимой металлической арматуры для армирующего пояса вам необходимо получить следующие исходные данные:

• -общая протяженность длины фундаментного основания – обозначим ее «D»,

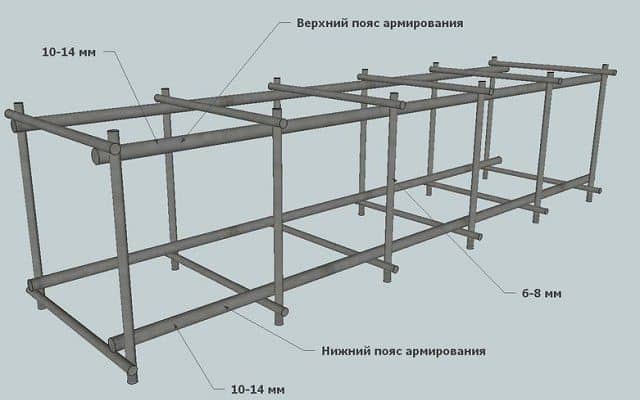

• -число армирующих поясов в горизонтальных плоскостях фундаментного основания – обозначим их «R»,
• -расстояние между горизонтальными армирующими поясами – пусть будет «H»,
• -число прутьев в одном горизонтальном армирующем слое – обозначим «K»,
• -шаг между армирующими прутьями в одном армирующем слое – обозначим «T»,
• -шаг между перемычками горизонтального слоя – обозначим «L»,
• -шаг между перемычками вертикальных слоев – обозначим «N».

Все параметры, необходимые при расчете потребного количества арматурного прутка для ленточного фундамента обозначены на приведенном ниже рисунке.

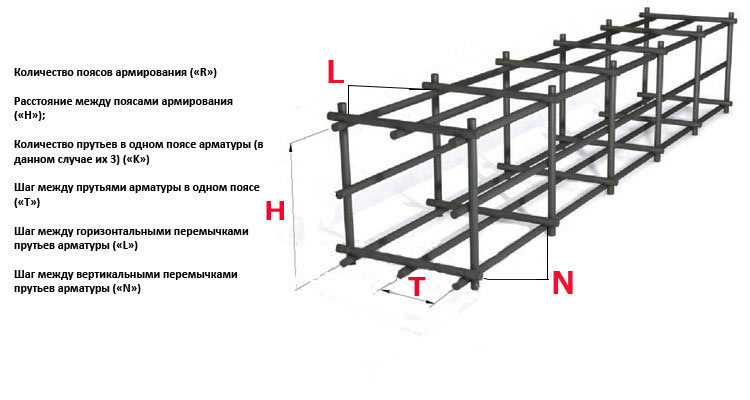

Параметры для расчета количества арматуры

Расчет потребного количества арматурного прутка для ленточного фундамента.

Общая длина планируемого ленточного фундаментного основания представляет собой сумму между длиной периметра и длиной всех внутренних перемычек.

Общая длина арматурных прутков, необходимых для создания фундамента вычисляется формулой:

D = P x K

На следующем этапе вычисляем число горизонтальных перемычек для соединения прутьев. Используем формулу:

Q = P / L,

Для вычисления длина одной единицы перемычки используем формулу:

С = ((К-1) х Т) + 0,05,

При этом число «0,05» добавляется исходя из необходимого запаса в 2,5 сантиметра. На такое расстояние арматурная перемычка выступает за край прутка. Затем вычисляем длину арматурного прута, потребного для создания перемычек в горизонтальной плоскости. Используем формулу:

W = Q x C

Следующий этап – установление длины арматурных перемычек в вертикальной плоскости, соединяющих армирующие пояса. Используем формулу:

J = P / N

Потребная длина одной армирующей перемычки в вертикальной плоскости вычисляется по следующей формуле:

U = ((R-1) х Н) + 0,05,

После чего вычисляется общая длина вертикальных перемычек:

F = J x U

Итоговая потребная длина арматурного прутка для создания армирующей конструкцию представляет собой сумму вычисленных длин, умноженную на число армирующих поясов:

S = (D + W + F) x R

При приобретении армирующего прутка добавьте в заказ еще 10 процентов, чтобы скорректировать ошибки.

Поскольку армирующий пруток реализуется не на длину, а на вес, для того, чтобы узнать потребную длину прутка необходимо воспользоваться информацией о соответствии веса арматурного прутка его длине.

Какую арматуру использовать для создания армирующего каркаса

Какую арматуру использовать для создания армирующего каркаса

Неотъемлемой частью формируемого ленточного фундаментного основания является его армирующий каркас. В настоящее время существует несколько модификаций арматурного прутка, каждый из которых должен использоваться в своей сфере.

Разновидности арматуры

Основным свойством арматурного прутка, используемого при расчетах ленточных фундаментных оснований является его толщина – диаметр.

Определение потребного диаметра арматурного прутка производится на этапе проектирования фундамента. При этом должны учитываться свойства почвы, на которой возводится здание, характеристики возводимого сооружения.

Обычно для создания армирующего каркаса ленточного фундаментного основания используется арматурный пруток с диаметром 12 миллиметров. При этом в каждом слое армирующего каркаса необходимо использовать четыре ряда прутков. Такой армирующий каркас станет надежным «скелетом» для ленточного фундаментного основания, подходящего для сооружения легких строений. К таким можно отнести дачные дома и строения из легких строительных материалов, таких как газобетон или пенобетон.

Если вы планируете возводить постройку из более массивных строительных материалов, таких, например, как кирпич, то вам необходимо закладывать в армирующий каркас ленточного фундамента прутки с большим диаметром.

Немаловажную роль играет и класс арматурного прутка. Наиболее часто при частном строительстве используется арматурный пруток класса А-3, которые допускают сгибание под прямым углом. Арматурный пруток более легкого класса-  А-2 допускает сгибание под углом 180 градусов.

Способы вязки арматурных прутков в фундаменте

Для соединения прутков в армирующем слое ленточного фундаментного основания используется вязальная проволока. Ей можно скреплять арматурные прутки как вручную, так и механизированным способом.

Кроме механических устройств-коробков существуют и автоматизированные. Их использование существенно, буквально до одной секунды сокращает время фиксации узла арматурных прутков. Однако данное оборудование имеет высокую стоимость и поэтому приобретать его для работ на приусадебных участках экономически нецелесообразно.

Расчет количества арматуры для ленточного фундамента

Основание ленточного типа обеспечивает повышенную устойчивость строений на различных почвах. Конструкция представляет собой бетонную ленту, повторяющую контур здания и расположенную под капитальными стенами. Усиление стальной арматурой повышает прочностные характеристики бетонной основы и положительно влияет на ее долговечность. Для сооружения пространственной решетки можно использовать арматуру диаметром 10 мм.

Исходные данные для выполнения расчетов:

• длина и ширина фундаментной базы;
• сечение железобетонной ленты;
• интервал между каркасными элементами;
• общее количество обвязочных поясов;
• размер ячеек силовой решетки.

Сколько арматуры нужно для фундамента

Рассмотрим порядок вычислений:

1. Рассчитайте общую длину ленточного контура.
2. Вычислите количество элементов в поясах.
3. Определите метраж горизонтальных стержней.
4. Вычислите потребность в вертикальных прутках.
5. Рассчитайте длину поперечных перемычек.
6. Сложите полученный метраж.

Зная общее количество стыковых участков, можно вычислить потребность в вязальной проволоке.

Виды фундамента и способы вязки арматуры для них

Какой фундамент требуется для бани? Это зависит от материала стен, размеров, этажности. Существует несколько вариантов:

• ленточный;
• столбчатый;
• в форме плиты;
• свайный.

Ленточный фундамент идеален для небольших бань из дерева или кирпича, двухэтажных строений. Его устанавливают из монолитных полос, которые создаются из вязаной арматуры с камнем, бутом, щебнем, залитым цементосодержащим раствором или из сборных полос. Сборные ленты фундамента собираются из ЖБИ конструкций, блоков, скрепленных между собой цементом.

Арматура для фундамента

Столбчатый фундамент не предполагает обвязки арматуры, так как её там просто нет. Фундамент делают из заглубленных столбов, соединенных в конструкцию железобетонными балками. Это менее затратный вариант для бани, может выдержать нагрузку в два этажа деревянного строения.

Фундамент, представляющий собой цельную монолитную ЖБИ конструкцию толщиной полметра – плитный, предусматривает армирование всего периметра. Нагрузки равномерно распределяются, конструкция имеет повышенную жесткость, что особенно важно в нетвердых грунтах. Применяется для больших по размеру зданий, имеющих большой вес.

Свайный фундамент способен выдержать средний вес, его применяют в слабых, осадочных грунтах. Изготовить его можно из сосновых свай, наиболее устойчивых к гниению или использовать винтовые сваи промышленного производства. Арматура не используется.

Важно! Свайно-винтовой фундамент пока не так популярен. Что несправедливо. Для бани свайный вариант идеален, прост и скор в установке, надёжен, долговечен, стоит недорого, не портит ландшафт, после его установки не нужно убирать горы строительного мусора. Постройка выглядит легко и изящно.

Чем соединять

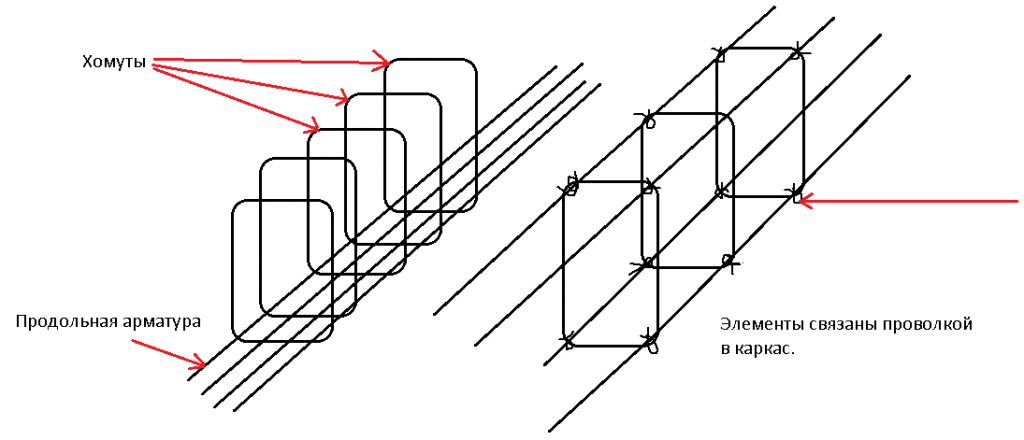

При укладке армирующих поясов продольные и поперечные составляющие необходимо каким-то образом соединять. Это делают двумя способами: сваркой и вязкой с помощью проволоки.

Сварка — быстрый способ, но не самый лучший. Дело в том, что местах, которые подверглись  воздействию высоких температур, сталь более подвержена коррозии. Это в условиях укладки в бетон — очень плохое качество.

Соединять арматуру можно при помощи сварки или проволокой

Если и еще один минус сварного соединения арматуры — во время заливки или трамбовки раствора есть довольно реальные шансы нарушить соединение. Оно обычно носит точечный характер и обломать его можно.

Соединенные сваркой элементы каркаса имеют большую прочность, но такое основание лишено возможности реагировать на подвижки грунта. А это ведет к образованию напряжений в бетоне и появлению трещин. Потому делаем вывод: на пучнистых и сыпучих грунтах лучше использовать вязку.

Вязка арматуры при помощи проволоки проводится вручную. Есть некоторые приспособления, облегчения процесса — крючки, клеши, пистолеты. Но все равно процесс занимает приличное количество времени.

Подробнее о том, как вязать арматуру для фундамента, читайте тут.

Схемы вязки арматуры для ленточных фундаментов

Арматура для ленточного фундамента связывается, как правило, в виде объемных коробчатых конструкций. Диаметр прутьев, расстояние между прутами в горизонтальных рядах и по вертикали рассчитывается, в зависимости от размеров фундамента и указывается в проекте.

Но, в любом случае, нецелесообразно располагать пруты ближе 20 см и дальше 40 см между собой по горизонтали и менее 15 см по вертикали. Расположение прутов и правильность вязки влияют на прочность фундамента.

Совет! Если Вы приняли решение осуществить связку арматуры ленточного основания самостоятельно, обязательно учитывайте при расчётах нормы СНиП, согласно которым, минимальное количество арматуры составляет 0,1% от площади сечения фундамента.

Для мелкозаглубленного фундамента, как правило, требуется большее количество арматуры и бетона, из-за меньшей глубины заложения. Диаметр прутьев для вязки арматуры такого фундамента не должен быть меньше 12 мм.

Один из самых распространенных вариантов арматурного каркаса для ленточного фундамента — четыре решетки, из которых формируются грани прямоугольного короба. Короб помещается внутрь опалубки и устанавливается на подставки высотой около 10-15 см.

Высота и ширина сторон рассчитываются так:

общая высота (ширина) ленты минус 20 см (по 10 см сверху и снизу, справа и слева).

Другой вариант — изготовленные заранее прямоугольные скругленные кольца соединяются длинными прутьями по сторонам. Поперечные размеры рассчитываются аналогично первому варианту.

Третий вариант — самый прочный, но и самый дорогостоящий. Арматура располагается по образу прямоугольной кристаллической решетки.

Такой способ является усиленной разновидностью предыдущих. Этот вариант применяется в фундаментах для тяжелых, кирпичных стен многоэтажных домов.

Если к общей ленте периметра дома примыкают поперечные ленты (для несущих внутренних стен), то арматура их «коробов» привязывается к периметровым прутьям.

Рекомендация! Не беритесь за работу по связке и монтажу арматуры в одиночку. Лучше делать это вдвоем или втроем. Вам может понадобится помощь при укладке арматурного каркаса в ленточный фундамент.

Как правильно армировать ленточный фундамент

Для совместной работы бетона и арматуры необходимо четко следовать правилам и схеме армирования ленточного фундамента, изображенной на рисунке ниже:

• размеры фундамента должны позволять свободно и правильно разместить арматурные каркасы;
• в арматурном каркасе должно быть не менее четырех продольных прутьев;
• рабочие стержни необходимо располагать с таким расчетом, чтобы обеспечить совместную работу арматуры и бетона, правильную стыковку арматуры и заливку фундамента;
• необходимо обеспечить требуемый защитный слой бетона, чтобы обеспечить сохранность арматуры от воздействий окружающей среды, для фундаментов он должен быть не менее 5 см;
• продольную стыковку арматуры нужно проводить внахлест, длина его должна составлять не менее 60 диаметров арматуры и не менее 25 см;
• расстояние между продольными хомутами должно быть в пределах 30-80 см;
• при плотном расположении арматуры нужно использовать бетон с мелкими заполнителями.

Как укладывать арматуру в ленточный фундамент?

Когда выбран участок для дома, можно приступать к строительству фундамента.

Качество подобной конструкции будет зависеть от многих факторов. К ним можно отнести:

• вид фундамента;
• качество и марка бетона;
• правильность выполнения гидроизоляции, дренажа и отмостки;
• выполнение армирования основания дома.

Арматурные прутья решетки связываются проволокой.

Следует подробнее рассмотреть процесс укладки арматуры в фундамент.

Чаще всего армирование выполняется при помощи крученых металлических прутьев, которые имеют диаметр 10-12 мм.

Тщательно необходимо работать с углами основания. Если укладка арматуры на пересечении наружных и внутренних стен будет выполнена неправильно, со временем последствия могут быть плачевными.

Именно поэтому прутья понадобится класть внахлест и цеплять за вертикальную арматуру. Внутри углов прутья должны пересекаться и дотягиваться до наружного края стены, иначе не будет необходимой прочности конструкции.

Какие элементы понадобятся для укладки арматуры своими руками?

Элементы армирования угла: 1. Горизонтальная арматура. 2. Нахлест. 3. Вертикальная арматура. 4. Поперечная арматура.

5, Дополнительная поперечная арматура. 6. Г-образный хомут.

Прежде всего нужно купить стержневую арматуру. Она необходима для того, чтобы исключить изгибающее напряжение, которое возникает от неравномерной осадки грунта или его вспучивания.

Современные технологии позволяют уложить арматуру из стеклопластика.

В данном случае обвязку ленточного фундамента арматурой выполнять не придется.

Следующий необходимый элемент – проволока для арматуры. Из нее надо будет сделать перемычки, которые будут размещены по всей ширине основания. Количество перемычек будет зависеть от длины основания.

Следует помнить, что шаг арматуры в ленточном основании должен быть равен 0,5 м.

Стоит заметить, что поверхность у арматурной проволоки может быть гладкой. Весь арматурный материал должен иметь антикоррозийное покрытие и быть неповрежденным.

Понадобится приобрести и вязальную проволоку диаметром 8-10 мм.

Она необходима для связывания стержней различных типов. Самым распространенным способом соединения элементов арматуры считается именно вязка. Фиксация «скелета» основания должна хорошо удерживать прутья.

Если имеется возможность купить вязальную скобу, это современное приспособление будет намного действенней и выгодней, чем проволока.

Элементы армирования угла: 1.

Горизонтальная арматура. 2. Нахлест. 3. Лапка 90 градусов. 4. Вертикальная арматура. 5. Поперечная арматура. 6, Дополнительная поперечная арматура.

Правильная вязка арматуры для ленточного фундамента

Существуют различные виды фундаментов, на которых возводятся дома и другие постройки, все они являются основой прочности и надежности, именно от них зависит, насколько теплым будет помещение и насколько долго прослужит строение. Самым популярным и требующим минимальных затрат является ленточный фундамент. Но он может проседать.

Для того чтобы этого избежать и продлить долговечность, необходимо правильно произвести армирование, для чего нужно правильно связать арматуру. Для каждого вида фундамента существует свой вид вязания. Рассмотрим, как произвести армирование и как правильно вязать арматуру для ленточного фундамента, как самого популярного и часто используемого.

Для вязания арматурных каркасов для ленточного фундамента потребуется проволока 0,8-1 мм в диаметре.

Начало правильного армирования ленточного фундамента

В ленточном фундаменте основная нагрузка на растяжение ложится именно на арматуру, а на сам бетон ложится нагрузка на сжатие.

Поэтому в нем нужно производить армирование правильно, а именно сделать армирование верхней и нижней части, а вот средняя часть не несет на себе никакой нагрузки, поэтому смысл в ее армировании отсутствует.

Для долговечности фундамента, нужно качественное армирование, а для этого необходимо правильно выбрать арматуру.

При покупке арматуры необходимо обратить внимание на обозначения на ней.

Обратите внимание

Так, индикатор С говорит о том, что данная арматура подходит для сваривания и правильно будет ее использовать именно для этих целей, а индикатор К подсказывает, что она имеет стойкость от коррозионного растрескивания.

Совет: обратите внимание, что, если на арматуре отсутствуют обозначения, она не подходит для использования в фундаментах.

Экономить при покупке неправильно, так как некачественный продукт приведет к тому, что фундамент строения даст трещины, которые впоследствии перейдут на стены.

Для того чтобы вязать арматуру, вам понадобится:

Схема устройства армированного каркаса для ленточного фундамента.

• арматура;
• отожженная вязальная проволока 0,8 — 1 мм в диаметре;
• специальный крючок для вязки (можно использовать пассатижи).

Одному человеку, не имеющему опыта в связывании, будет очень сложно произвести армирование самостоятельно. Лучше заранее найти себе помощника, а лучше двух, которые смогут помочь правильно вязать, так как для установки арматуры в проектное положение потребуется три человека.

Для того чтобы армировать ленточный монолитный фундамент, из арматуры нужно приготовить короба, которые будут иметь квадратную форму в сечении с длиной сторон 350-400 мм. А вот их длина, если, конечно, позволят габариты, должна быть 3 метра. Вязать их лучше заранее, а для этого необходимо просчитать, какое количество коробов понадобится.

Пошаговая инструкция по укладке и вязке арматуры

Вязать арматурный каркас и укладывать его на место одному человеку достаточно сложно и неудобно. Лучше всего выполнять работу командой из двух или трех человек.

Наиболее простым и удобным способом считается вязка арматуры на земле с последующей укладкой готовых элементов каркаса в траншею.

Создавать металлический скелет нужно в определенной последовательности:

1. Готовят прутья арматуры. Для этого необходимо разрезать длинные прутья на нужную длину.
2. На ровной площадке укладывают два длинных прута и выравнивают их торцы.
3. Отступив от края прутьев около 20 см, одним из способов привязывают с двух сторон горизонтальные распорки.
4. Выдерживая расстояние от 20 до 40 см, привязывают аналогичные распорки по всей длине. В результате получился один элемент каркаса.
5. Чтобы получить вторую часть, необходимо повторить действия.
6. Далее нужно скрепить вместе обе части. Для этого по краям конструкций привязывают по две горизонтальные распорки.
7. Теперь аналогичным образом связывают каркас по всей длине.
8. На дно траншеи устанавливают подкладки, имеющие высоту около 5 см. На этих подкладках будет лежать нижний ряд каркаса. По бокам траншеи устанавливают подпорки, которые будут удерживать сетку в нужном положении.
9. Далее измеряют не провязанные углы и стыки и отрезают соответствующие куски арматуры. Этими отрезками собранные на земле сетки будут связываться в единую конструкцию.
10. Вязку арматуры выполняют методом внахлест. Вначале связывают нижние повороты, после переходят к вертикальным стойкам, а в последнюю очередь выполняют вязку верхних поворотов.

Вязка арматуры монолитной плиты — Инвест Строй

При эксплуатации фундамента наблюдаются процессы растяжения и сжатия. Что касается сжимающих усилий, то бетон вполне справляется с такими нагрузками. Для компенсации растяжения следует применять арматуру, которая повышает прочность монолитной плиты в 10 раз.

Правила армирования фундамента

Вязка арматуры монолитной плиты должна выполняться согласно определенным стандартам и правилам. Использовать прутья с отслаивающейся ржавчиной категорически запрещается. Процесс армирования заключается в следующих этапах:

• выбор наиболее рациональной схемы;

• определение необходимого сечения арматурных прутьев;

• фиксация каркасов.

При возведении плитного фундамента необходимо придерживаться определенных требований:

• по торцам стержни сеток перевязываются п-образными хомутами;

• сетки размещают максимально близко к нижней и верхней граням, учитывая защитный слой толщиной 3 см;

• укладка арматуры производится в двух направлениях;

• прутья соединяются при помощи сварки или вязки проволокой;

• шаг ячейки должен составлять не более 30 см и уменьшаться под несущими стенами.

Как вязать арматуру для монолитной плиты?

Вязка арматуры может выполняться несколькими способами:

• Соединение прутьев при помощи специальных пластиковых хомутов – предполагается, что на каркас не будет выполняться нагрузка.

• Композитная арматура вяжется при помощи специально предусмотренных соединительных элементов, надежно удерживающих составляющие конструкции.

• Довольно часто армирование выполняют при помощи сварки. Прутья диаметром до 24 мм свариваются точечным методом, а свыше 24 мм – дуговой сваркой. Использование сварки существенно снижает временные затраты на закладку фундамента, но места стыков прутьев становятся уязвимыми перед нагрузками.

• Наиболее трудоемкий и вместе с тем надежный способ — соединение прутиков при помощи проволоки. Диаметр проволоки, применяемой для вязания арматуры, составляет 0,8-1,2 мм. Проволока скручивается при помощи специального крюка, плоскогубцев или вязального пистолета.

ИНВЕСТ СТРОЙ – надежная опора вашего дома

Армирование фундамента – ответственный этап строительства. Чтобы ваш дом был по-настоящему надежным и долговечным, обратитесь в компанию ИНВЕСТ СТРОЙ. Наши специалисты знают, как правильно вязать арматуру для монолитной плиты. Чтобы воочию убедиться в качестве наших проектов, вам нужно совершить лишь один звонок и записаться на интересную экскурсию по нашим строительным площадкам. ИНВЕСТ СТРОЙ – оставьте нам ваши заботы о строительстве коттеджей в Екатеринбурге.

Материалы, инструмент, применяемые для соединения арматуры

Для примера рассмотрим вопрос, как армировать фундамент. Для вязки арматуры под ленточный фундамент, применяется вязальная проволока диаметром от 0,8 до 1,2 мм. Использовать более толстую проволоку не рекомендуется из-за значительной жесткости. Проволока должна быть хорошо отожжена и быть достаточно мягкой. Перед армированием фундамента ее нарезают длиной 220-250 мм. Это можно сделать болгаркой, разрезав бухту на несколько частей.

Инструмент для выполнения вязки с помощью проволоки достаточно простой и может быть как самодельный, так и заводского изготовления. Для выполнения работ потребуется один из приведенных ниже:

самодельные крючки – изготавливаются из проволоки или электрода;

крючки вязальные заводского изготовления с вращающейся ручкой;

пистолет для вязки арматуры – профессиональный инструмент;

сварочный аппарат и электроды для соединения арматуры при помощи сварки.

Самодельные крючки и крючки заводского изготовления – самый распространенный инструмент, пользоваться которым может легко научиться любой непрофессионал.

Какую арматуру используют для вязки каркаса

Существует два основных типа арматуры – металлическая и композитная. Диаметр – основной показатель, определяющий ее марку. Чем толще прутья, тем большую нагрузку они могут выдержать. Диаметр рассчитывают на этапе проектирования, при этом учитывается масса будущей постройки, а также пучинистость почвы.

При строительстве здания из бетона, кирпича, отличающегося массивностью, требуется применение толстых прутьев. Они справятся с огромным весом сооружения. Запрещается использовать при закладке основания прутья диаметром менее 12 мм – они не выдержат такую нагрузку. При строительстве небольших домиков и гаражей из газо-, пено- и теплоблоков можно использовать не такую толстую арматуру, достаточно прутьев диаметром 12 мм.
