Асбестоцементные трубы – основа постройки

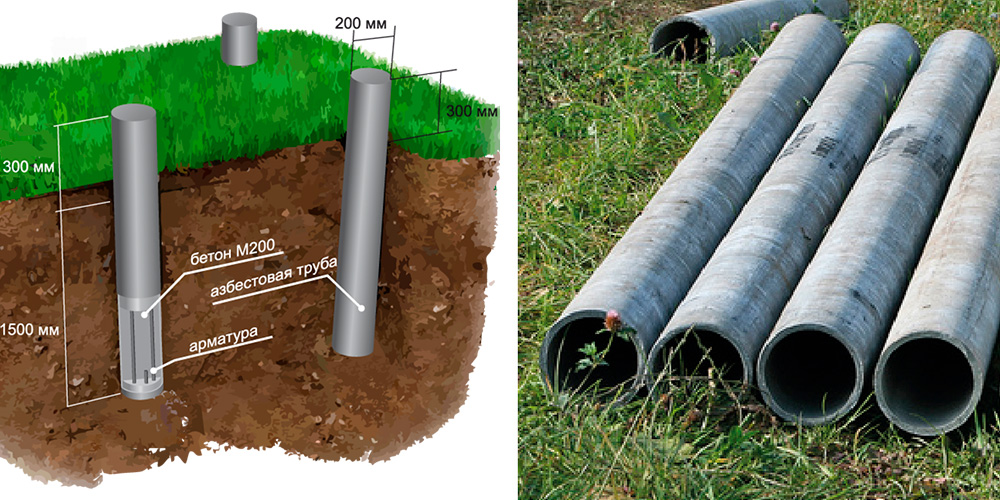

Что собой представляют асбестовые трубы

Асбестовые или асбестоцементные трубы – стройматериал с многолетней историей. Изготавливают их из портландцемента и асбестовых волокон. Из этих же материалов делают знакомый всем кровельный материал – шифер. Асбестовые волокна образуют каркас изделия, придавая ему прочность, которой чистый цемент лишен.

Сочетание этих материалов делает изделия из асбестоцемента прочными, водо–, термо– и огнестойкими, химически инертными и устойчивыми к коррозии.

Асбестоцементные трубы выпускают в двух модификациях:

• напорные, предназначенные для монтажа систем водоотведения, технического водоснабжения, оборудования колодцев, защиты скважин от осыпания грунта;
• безнапорные, используемые для монтажа систем дымоудаления.

Обратите внимание! Для устройства столбчатого фундамента используют только напорные трубы, так как безнапорные не выдержат внутреннего давления от заливаемого в них цементного раствора и внешнего давления грунта.

Фундамент столбчатого вида

Такого вида фундамент можно соорудить если: 1. Земельный участок состоит из крупнозернистого песка, влагоемкая почва, участок находится в заболоченной балке, имеются речные течения, грунт подвержен высокому уровню заморозков, имеются глобальные рельефные изъяны. 2. Здание предполагается каркасного или деревянного вида, не требующее оборудованного подвального помещения.

Фундамент из асбестоцементных труб имеет ряд преимуществ. 1.       Во-первых, его очень быстро соорудить.

2.       Во-вторых, этого материала понадобится небольшое количество, а соответственно его себестоимость будет низкой. 3.       В-третьих, этот материал не требует особых знаний, он очень прост в использовании, поэтому от услуг профессиональных людей можно отказаться.

4.       И, наконец, для создания отверстий под столбы не нужно искать специальное оборудование. Это можно сделать буром.

Элементы конструкции фундамента

Фундамент выполняется в виде свай, размещенных определенным образом. Обязательным условием служит то, что асбестоцементные трубы обязательно должны быть расположены по углам предполагаемого здания; в местах, предназначенных для разграничительных построек и по всей границе сооружения через каждый метр. Если же здание планируется с большими размерами, тогда сваи лучше устанавливать плотнее друг от друга. Нужно рассчитывать приблизительную нагрузку на каждую сваю, по стандартам это примерно около тонны. Но вряд ли дом в частном секторе будет иметь вид большого монолитного сооружения, поэтому расход материальных средств будет соответствующий. Фундаментные столбы могут использоваться как заводские, так и самодельные. Для самодельного варианта наилучшим образом подойдут асбестоцементные трубы.

Рекомендуем: Дымоходы из асбестоцементных труб: плюсы и минусы

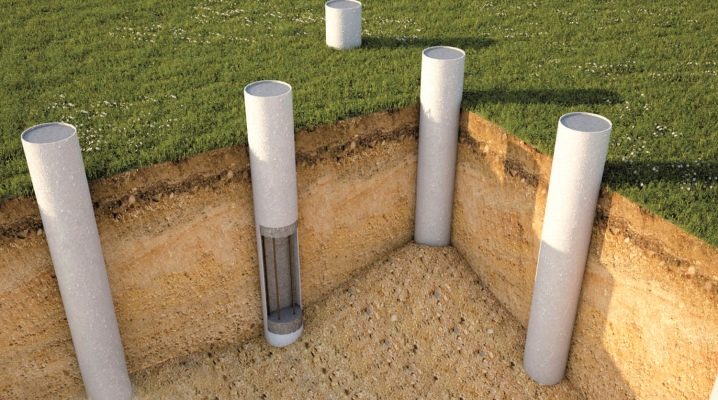

Фундамент из труб – конструктивные особенности

Среди разновидностей оснований свайного типа выделяется основа, выполненная на забетонированных трубах из асбоцемента. Такой фундамент на длительное время обеспечивает устойчивость зданий.

Одна из наиболее популярных конструкций столбчатого фундамента – фундамент из асбестоцементных труб

Он характеризуется определенными нюансами:

• применением цельных труб, которые выполняют функцию стационарной опалубки, заполненной бетоном;
• использованием в качестве материала опор цементно-асбестовой смеси в пропорции 18:15, смешанной с водой;
• установкой опорных элементов длиной от 400 до 500 см и диаметром наружной части 12–53 см;
• формированием основания с погружением в грунт колон в угловых участках строения и зонах стыковки капитальных и внутренних стен;
• возведением основы на грунтах, подверженных затоплению и характеризующихся наличием твердого слоя на уровне не более 3 м от нулевой отметки;
• незначительным уровнем нагрузки, которому подвержены сваи, воспринимающие вес зданий из древесины и каркасных конструкций;
• значительным снижением расходов на сооружение трубчатой базы по сравнению со строительством бетонной ленты или монолитной плиты;
• ускоренными темпами возведения, а также пониженной трудоемкостью работ.

Фундамент из асбестоцементных труб используют в регионах, склонных к затоплению – материал фундамента обладает необходимой для этого прочностьюГлавный элемент опорной конструкции – асбестоцементные трубы. От других видов опор они отличаются следующими моментами:

• способностью воспринимать значительные сжимающие нагрузки. Это обеспечивается благодаря повышенному запасу прочности свай;
• пониженным уровнем температурного расширения. Размеры опор остаются постоянными при температурных колебаниях;
• уменьшенным весом. Облегченные опоры легко транспортируются, не требуют специального оборудования при монтаже;
• стойкостью к коррозионному разрушению. Асбоцементные сваи не подвержены электрохимическим процессам, уменьшающим долговечность стальных опор;
• простотой резки с помощью стандартного инструмента. Опоры на стройплощадке легко нарезать на заготовки необходимых размеров;
• дешевизной. Пониженная цена трубчатых колонн уменьшает общий объем затрат по созданию свайного фундамента.

Строители достаточно часто отдают предпочтение асбестовым сваям, обладающим повышенными эксплуатационными показателями.

Фундамент из труб – конструктивные особенности

Среди разновидностей оснований свайного типа выделяется основа, выполненная на забетонированных трубах из асбоцемента. Такой фундамент на длительное время обеспечивает устойчивость зданий.

Одна из наиболее популярных конструкций столбчатого фундамента – фундамент из асбестоцементных труб

Он характеризуется определенными нюансами:

• применением цельных труб, которые выполняют функцию стационарной опалубки, заполненной бетоном;
• использованием в качестве материала опор цементно-асбестовой смеси в пропорции 18:15, смешанной с водой;
• установкой опорных элементов длиной от 400 до 500 см и диаметром наружной части 12–53 см;
• формированием основания с погружением в грунт колон в угловых участках строения и зонах стыковки капитальных и внутренних стен;
• возведением основы на грунтах, подверженных затоплению и характеризующихся наличием твердого слоя на уровне не более 3 м от нулевой отметки;
• незначительным уровнем нагрузки, которому подвержены сваи, воспринимающие вес зданий из древесины и каркасных конструкций;
• значительным снижением расходов на сооружение трубчатой базы по сравнению со строительством бетонной ленты или монолитной плиты;
• ускоренными темпами возведения, а также пониженной трудоемкостью работ.

Фундамент из асбестоцементных труб используют в регионах, склонных к затоплению – материал фундамента обладает необходимой для этого прочностьюГлавный элемент опорной конструкции – асбестоцементные трубы. От других видов опор они отличаются следующими моментами:

• способностью воспринимать значительные сжимающие нагрузки. Это обеспечивается благодаря повышенному запасу прочности свай;
• пониженным уровнем температурного расширения. Размеры опор остаются постоянными при температурных колебаниях;
• уменьшенным весом. Облегченные опоры легко транспортируются, не требуют специального оборудования при монтаже;
• стойкостью к коррозионному разрушению. Асбоцементные сваи не подвержены электрохимическим процессам, уменьшающим долговечность стальных опор;
• простотой резки с помощью стандартного инструмента. Опоры на стройплощадке легко нарезать на заготовки необходимых размеров;
• дешевизной. Пониженная цена трубчатых колонн уменьшает общий объем затрат по созданию свайного фундамента.

Строители достаточно часто отдают предпочтение асбестовым сваям, обладающим повышенными эксплуатационными показателями.

Порядок возведения фундамента из асбоцементных опор

1 этап. Проектирование

Каркасное строительство относится к категории простых. Вес одноэтажного типового дома 6х6 (проект К-35) составляет всего около 8 тонн. То есть усредненно для фундамента потребуется 10 столбов сечением 20 см. Готовые проекты легко найти в интернете, а можно заказать у специалистов. Как показывает практика и отзывы строителей, почти половина заказчиков предпочитает составить план-проект самостоятельно.

2 этап. Подготовка площадки и разметка

Инструкция по подготовке участка проста и понятна даже новичкам в строительстве. Нужно:

• Расчистить территорию от деревьев, камней.
• Наметить угловые точки фундамента – вкопать деревянные столбики или металлические пруты, натянуть между ними бечевку.
• Отступив от предполагаемой границы будущего фундамента на 2 метра, обозначить границу участка, на которой нужно будет снять плодородный грунт слоем не менее 30 см. Это делается для того, чтобы под домом в будущем не прорастали сорняки.
• Снять дерн, выровнять площадку и засыпать гравийно-песчаной смесью. Тщательно утрамбовать.

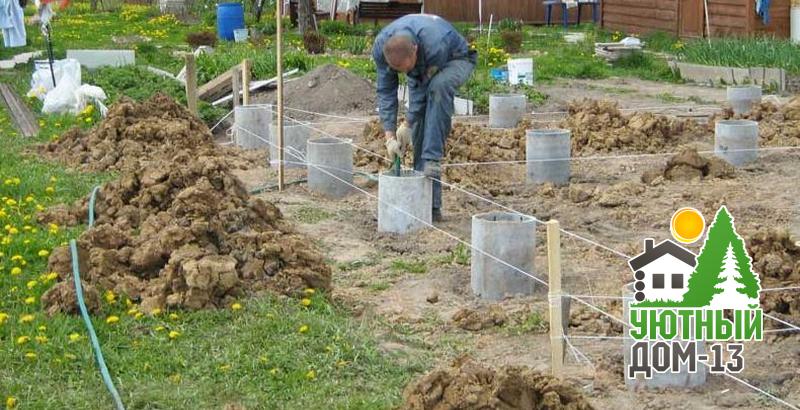

3 этап. Бурение скважин под опоры

Если возводится основание своими руками из асбестоцементных и асбестовых труб, то можно использовать для бурения садовый ручной бур. Строительные бригады предпочитают спецтехнику – автоматические ямо- или мотобуры.

Диаметр готовой скважины должен быть больше сечения трубы на 8-12 см, глубина – на 20 см больше планируемой высоты сваи. Это нужно для того, чтобы на дне можно было устроить традиционную фундаментную «подушку» из нерудных стройматериалов.

4 этап. Подготовка основания и установка хризотилцементных труб

На дно готовой скважины засыпается слой песка и щебня, утрамбовывается и проливается водой. Верх устилается гидроизоляционным материалом – рубероидом или пленкой. В яму опускаются трубы и фиксируются деревянными рейками. Конструкция обсыпается песком. Запас длины опор должен составлять не менее 10 см., так как позволит в дальнейшем легко выровнять высоту всех столбов.

Если грунты на месте строительства влажные, трубы обрабатываются жидкими гидроизоляционными составами на полимерной или битумной основе.

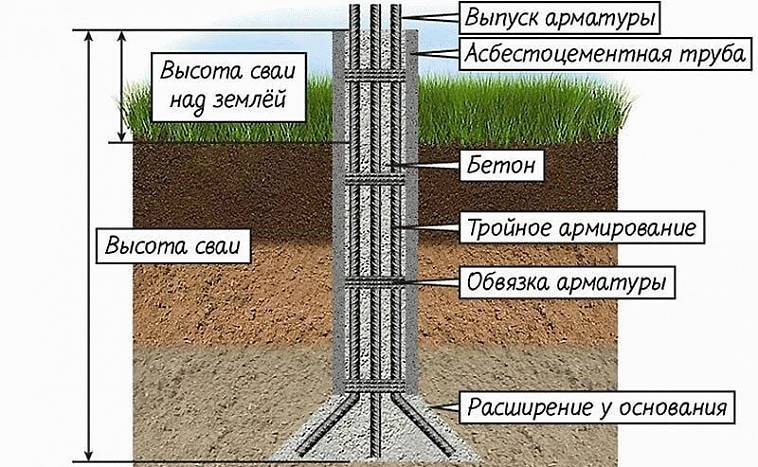

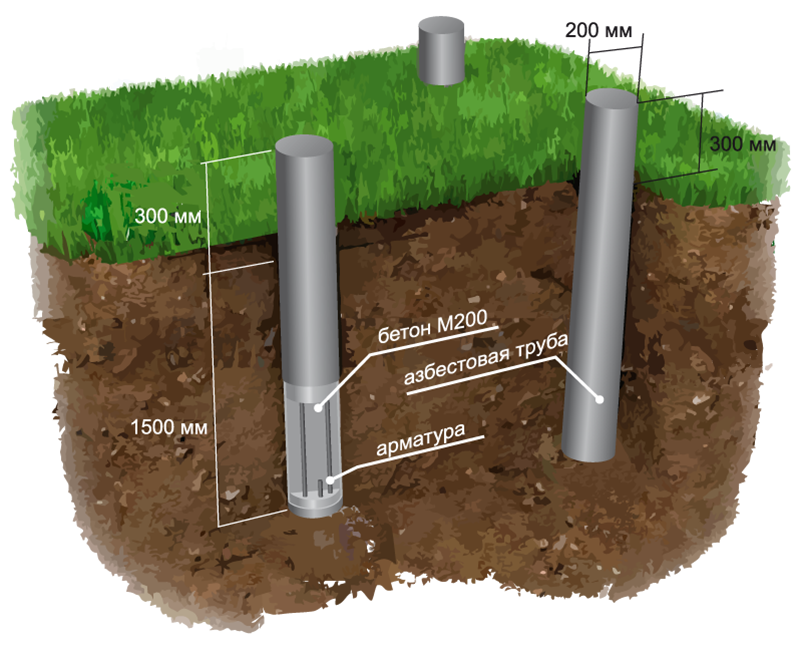

5 этап. Бетонирование и армирование

Готовая бетонная смесь заливается в трубу на 40 см, затем трубу нужно приподнять на 15-20 см и зафиксировать. Таким образом создается бетонная «подошва», которая обеспечит лучшую устойчивость опорам.

После застывания бетонного слоя в асбестоцементную трубу устанавливается арматурный каркас, связанный поперечными рамками из тонкой арматуры или проволочными перемычками. Заливается раствор до требуемого уровня, для удаления пузырьков воздуха пробивается металлическим прутом или деревянной рейкой. Верх накрывается пленкой, чтобы обеспечить равномерное высыхание бетона. Срок сушки – не менее 3 недель.

Зазор вокруг труб засыпается песком или гравием и утрамбовывается. По истечении времени готовая конструкция промеряется, лишнее срезается болгаркой.

Стоимость и отзывы застройщиков

Фундамент из асбестоцементных труб считается дешевым. Цена за 1 сваю в Московской области, включая себестоимость материалов и работу профессиональной бригады, составляет около 3000 рублей. То есть для нашего примера остов обойдется в 30 000.

Отзывы об основании из асбестоцементных труб в основном положительные.

«Сделал фундамент под хозблок буквально за один день. Уровень грунтовых вод на участке высокий, пришлось откачивать воду из скважины. Поэтому было принято решение изнутри скважину полностью выстлать рубероидом – свернули в плотный рулон, опустили в яму, он сам развернулся и сел по стенкам».

Сергей, Самара.

«3 года назад поставил щитовой дом на асбестоцементные трубы, заглубленные на 1,5 м. Сейчас начала тяжело открываться-закрываться дверь, проверил – один угол просел на 4 см. Видимо талые воды размыли основание, так как дренажа на участке нет. Домкратом немного поднял угол и поставил дополнительную опору».

Владимир Бабичев, Ростов-на-Дону.

«Поскольку на участке грунт глинистый, сделал сваи заглубленными на 3 м с нижним уширением. Бетон пришлось заливать в несколько приемов, зато дом стоит как влитой, трубы грунт не выталкивает».

Илья, Московская область.

Пошаговая инструкция по строительству

Создавая асбоцементный фундамент, следует использовать такое поэтапное руководство:

Проведение расчетов

При возведении фундамента необходимо определить:

Инструменты и материалы

Для реализации предстоящего проекта по возведению фундамента нужно подготовить некоторые материалы и инструменты. Помимо труб, понадобятся рубероид и битумная мастика для гидроизоляционного покрытия, нерастяжимая веревка и стальные прутья. Еще нужно запастись песком и гравием в объеме в два раза превышающем объем сухой цементной смеси.

Подготовка скважин

Скважины под фундамент из асбестоцементных труб своими руками создаются по такой инструкции:

1. Сначала выкапывается углубление с нужными параметрами, а на дно помещается подушка из песка высотой 20 см.
2. Песок проливается водой и поддается трамбовке.
3. Поверх этой подушки выстилается рубероид для защиты подошвы от влаги.

Технология строительства

Земельный участок равняют и размечают контуры здания. Особо следует отметить углы и пересечения стен. В этих местах обязательно предусматриваются сваи. Для разметки удобнее всего применять веревки и колышки. Чтобы убедиться, что все стороны перпендикулярны, проверьте равенство диагоналей коробки.

Учтите, что при строительстве неровно нагружаемой постройки, например, капитального дома с пристроенной к нему верандой или террасой, надо закладывать отдельные фундаменты с верхней обвязкой. Нужно предусмотреть наличие деформационного шва, который будет разделять два контура – он убережет здание от разрушения при неравномерном распределении масс.

Следующий этап – бурение скважин под столбы-опоры. Глубина заложения асбестоцементных труб обязательно должна быть одинаковой. А само углубление больше расчетной подземной части на 20 см.

Асбестоцементные трубы

На дне всех ям необходимо убрать все крупные камни и создать гравийно-песчаную подушку. Засыпается песок и щебень каждый толщиной в 10 см и тщательно трамбуется, поливая водой. Когда влага впитается, поверх подушки кладут полотно рубероида и только потом устанавливают трубы.

Столбы выравнивают по высоте, после чего фиксируют временными деревянными стойками. Если водоносные слои залегают близко к поверхности, надо произвести гидроизоляцию подземных концов. Лучше всего для этого подходит битумная мастика.

Асбестоцементные трубы надо укрепить от возможного пучения грунта, заполнив их бетоном у основания и внутри корпуса.

Чтобы приготовить раствор, цемент смешайте с песком в соотношении объемных частей 1:2 и доливайте воду до тех пор, пока консистенция не будет напоминать жидкое тесто. Затем в песчано-цементную смесь нужно добавить 2 части мелкого гравия.

Полученный раствор тщательно размешивают и заливают им основания опор на высоту 40–50 см. Для этого трубы приподнимают, в углубление льют бетон. Сваи возвращают на место, вдавливая в слегка схватившуюся массу. После высыхания ее гидроизолируют рубероидом или горячей мастикой и дожидаются высыхания, прежде чем засыпать песком и грунтом.

Внутри сваи помещают 2–3 соединенных проволокой между собой прута арматуры, а оставшийся объем также заливают бетоном. Следует удалить воздух из застывающей массы, для этого ее периодически протыкают прутом.

Фундамент полностью высохнет и наберет необходимую крепость в течение нескольких недель. Поверху опор выполняется обвязка из металлических перемычек, балок или бруса. Она позволит выровнять нагрузку между всеми сваями. После этого можно начинать строить непосредственно само здание.

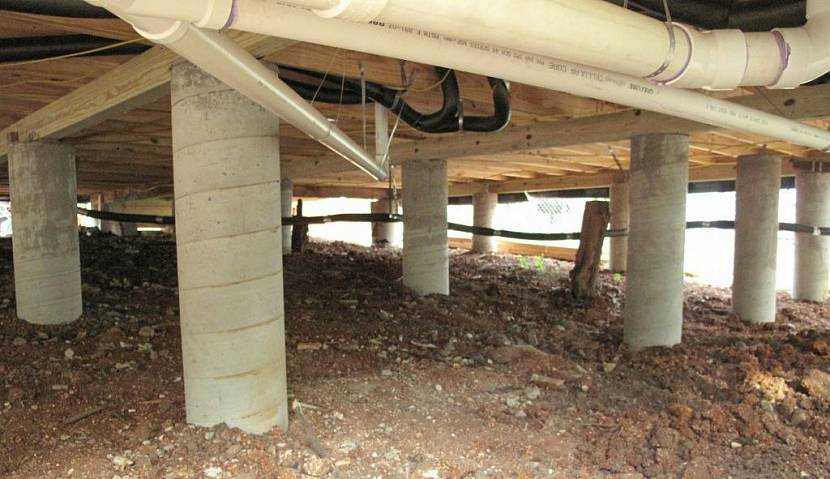

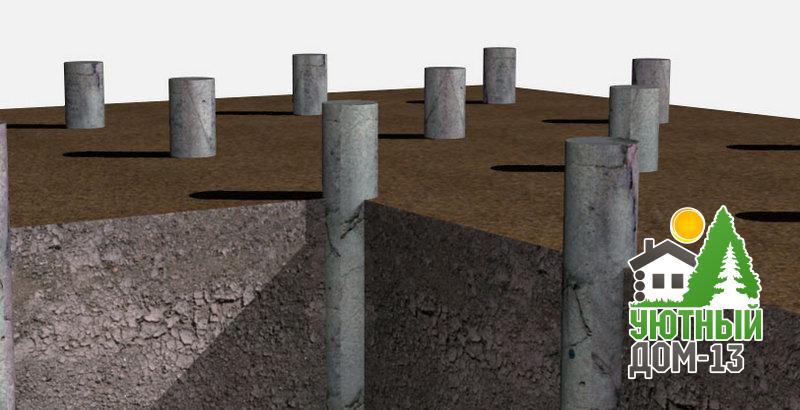

Столбчатый фундамент из асбестоцементных труб

Если вы уже занимались возведением фундамента из асбестоцементных труб, поделитесь своим опытом с нашими читателями, оставив комментарий к статье.

Особенность основания из асбестовых труб

Асбестоцементные трубы стали использоваться в частном строительстве относительно недавно. Долгое время от них отказывались из-за мифов об экологической небезопасности и сложности монтажа.

Сегодня сваи из асбестоцементных труб и столбчатые основания пользуются широким спросом. Они по-особому востребованы в условиях с нестабильной почвой, где проблематично установить ленточную конструкцию.

Среди таких грунтов:

1. Суглинки.
2. Глинистые.
3. Влагонасыщенные.

Использование свай позволяет поднять дом на 30-40 см, а это полезная возможность для низинных территорий, пойм рек и участков с сезонным повышением уровня грунтовых вод.

Асбоцементные изделия выполнены на основе особого волокна (асбеста) и портландцемента. Они бывают напорными и безнапорными, но для возведения построек допускается использование только первого типа.

Диаметр конструкций варьируется от 5 до 60 см, при этом они способны справляться с нагрузками в 9 атмосфер, сохраняя большой срок службы и высокий коэффициент гидравлического сопротивления.

Специфика монтажа не отличается от стандартной, которая применяется при обустройстве свайных оснований. Под изделия прокапываются углубления, размещение и глубина которых определяется проектным планом. Дальше конструкции погружаются в скважины и заливаются бетонным раствором.

Преимущества и недостатки

Обустраивая фундамент из асбоцементных труб, нужно внимательно изучить его плюсы и минусы. Ключевым достоинством подобного решения считается долговечность и минимальный коэффициент теплового расширения. Еще оно выдерживает пребывание в агрессивной среде и не боится коррозии. Такие конструкции дешевле металлических аналогов, что позволяет сэкономить на строительстве.

Конструкции хорошо обрабатываются механическими способами, а срок их службы не ограничивается. Изделию не страшна электрохимическая коррозия, а показатели гидравлического сопротивления минимальные. Под воздействием температурных скачков она не меняет своей геометрии и линейных размеров.

Строители ценят трубы для фундамента из асбестоцемента за универсальность, поскольку они подходят для «проблемных» участков с неустойчивыми грунтами. При этом монтажные работы можно выполнить без привлечения специальной техники, что снижает расходы.

Для возведения основания не нужно проводить большое количество земляных работ и заливать обширные площадки бетоном.

Стоимость монтажа фундамента ниже, а показатели влагостойкости свая намного выше. Поверхность надежно изолирована от коррозийных и деформационных процессов, а еще не теряет прочности при интенсивной эксплуатации.

Асбестоцементная труба в свайном исполнении позволяет поднять дом на 30-40 см. А при использовании особых технологий и грамотном расчете столбчатого фундамента — до 100 см.

Однако у конструкций имеются и недостатки. Среди них — минимальная несущая способность, из-за чего они не подходят для болотистой местности и почвы с большим содержанием органических элементов. Для повышения значений приходится использовать больше труб и скважин.

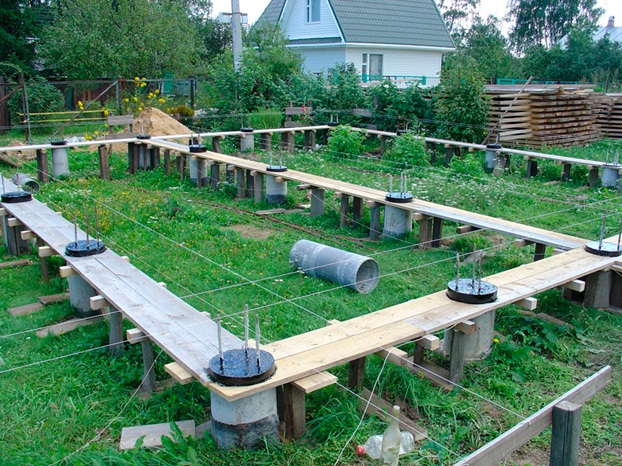

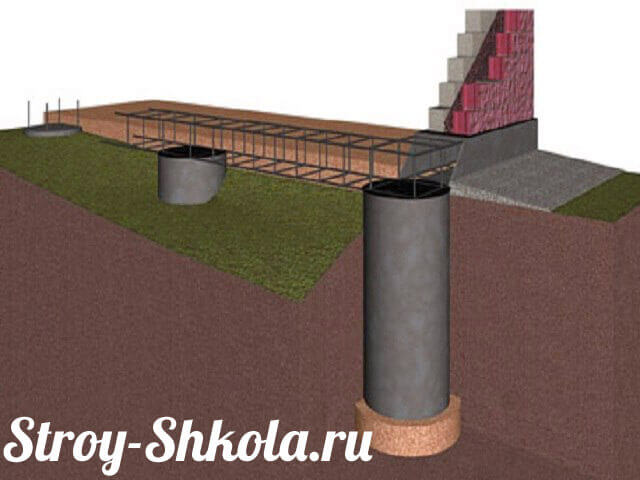

Ростверк или каркас: что использовать

Начиная сооружать фундамент на асбестоцементных трубах своими руками, важно определить, что использовать: несущий каркас или ростверк. Второй вариант востребован при обустройстве построек из газобетона, арболитовых блоков и других стройматериалов на основе цемента.

Если стены дома выполнены из щитов или профилированного бруса, понадобится сделать качественный каркас. Он может быть деревянным из дубового бруса с сечением 200 мм или создаваться из швеллеров. Такое решение отличается хорошей ремонтопригодностью и надежностью.

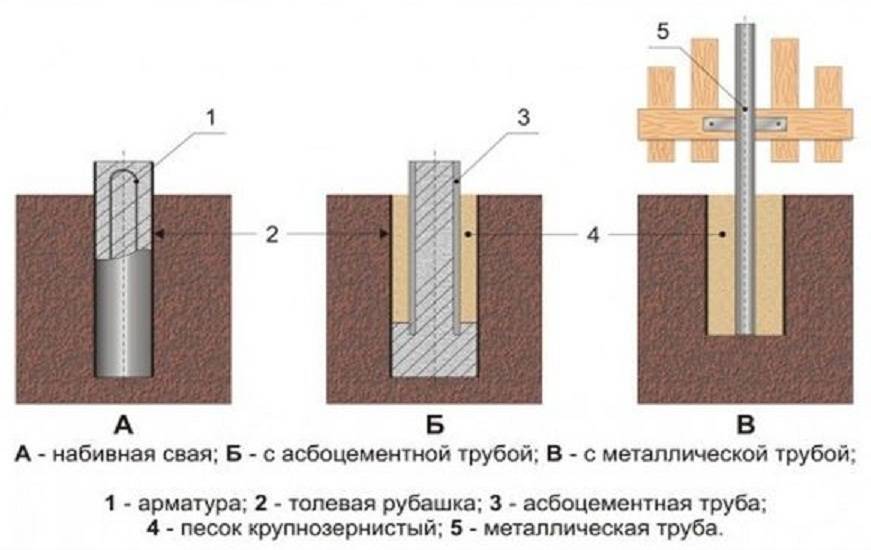

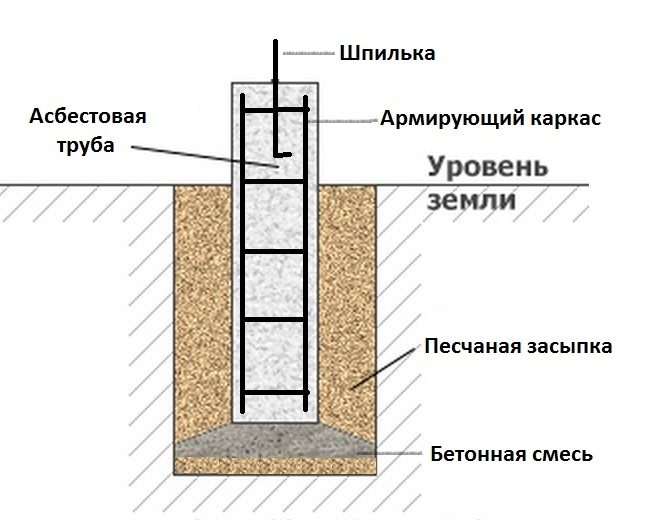

Схема устройства фундамента

Интересуясь, как сделать фундамент, используя асбестоцементный тип труб, нужно руководствоваться такой схемой:

1. Столбы размещаются с небольшим выступом над почвой или вровень.
2. Опоры оснащаются ростверком.
3. Для изготовления ростверка под щитовую постройку используется деревянный брус. Для зданий из пеноблоков — железобетонные балки.

Источники

• -iz-asbestovyh-trub
• -iz-trub-asbestocementnyh/
• -fundamentov/stolbchatyj-fundament/iz-asbestotsementnyh-trub
• -asbestotsementnyh-trub

[свернуть]

Процесс постройки фундамента из асбестоцементных труб

1. На подготовительном этапе нам необходимо создать проект фундамента и произвести все необходимые расчеты. При вычислении потребного количества опор учитывайте, что максимальное расстояние между столбами не должно превышать 2,5 метра.
2. Затем подготовьте строительную площадку, расчистите ее от мусора. Плодородный слой почвы имеет смысл снять и перенести на другую часть вашего участка.
3. Проводим разметку будущего фундамента. Тщательно проверяем правильность разметку углов. Для этого натягиваем разметочный шнур не только по сторонам фундамента, но и по его диагоналям, добиваясь создания идеального прямоугольника.
4. Проводим бурение скважин под опоры. Для этого можно использовать как обычный садовый бур, так и инструмент ТИСЭ. При  работе на сложных грунтах имеет смысл воспользоваться услугами бурильной установки. Глубина бурения скважин должна уходить за уровень промерзания грунта.

   Производим бурение скважин под опоры

5. На дне пробуренной скважины размещается песчаная подушка толщиной около 20 сантиметров. Она проливается водой и тщательно утрамбовывается.

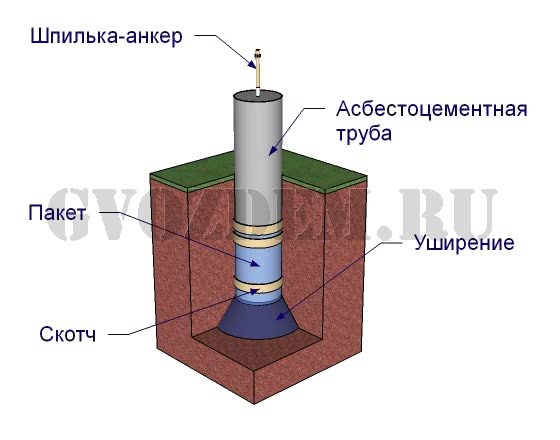

6. На особо слабых грунтах возможно создание на дне скважины бетонной опоры, более широкой по диаметру, чем асбестоцементная труба.
7. На дно скважины можно уложить слой полиэтилена для того, чтобы влага из бетонного раствора не уходила в грунт.
8. Опускаем в скважину асбестоцементную трубу, с помощью распорок фиксируем ее в вертикальном положении, проверяем это строительным уровнем.
9. На земле собираем из армирующих прутков внутренний металлический каркас опоры. В нем должны быть как горизонтальные, так и вертикальные силовые пояса. Опускаем собранный каркас в трубу. Если вы планируете строительство горизонтальной обвязки – ростверка, то армирующие прутья из трубы выводятся наружу, чтобы соединить их с арматурой ростверка.

   Укрепляем асбестоцементную трубу и ставим армирующий каркас

10. Заливаем в трубу бетонный раствор. После заливки порции, поднимающей слой бетона на 20-30 сантиметр его необходимо штыковать или обрабатывать вибрационным буром.
11. Пространство между трубой и стенами скважины забивается песком и утрамбовывается. При строительстве на пучинистых грунтах песчаная подушка между скважиной и трубой должна составлять не менее 10 сантиметров.
12. Верхняя часть трубы обрезается по лазерному уровню, далее устанавливается оголовок и гидроизоляция, либо приступают к возведению горизонтального ростверка.

Выводы

Таким образом, можно создать довольно прочное фундаментное основание для сравнительно легких построек, но высотой не более одного этажа. Также такой фундамент будет идеальным решением при возведении хозяйственных или бытовых построек.

Монтаж фундамента из асбестоцементных труб

Перед тем, как начать закладывать сваи, необходимо тщательно подготовить участок. Всю работу можно разделить на несколько этапов:

1. Разметить участок, где будут располагаться столбы. В качестве материала для разметки можно использовать металлические пруты.
2. Отступить по 2 метра с каждой стороны по периметру и обозначить границы расширенного участка.
3. Снять верхний слой плодородного грунта на участке, чтобы исключить прорастание растительности. Достаточно удалить верхние 20 см почвы, чтобы предотвратить нежелательное разрушение здания растениями и их корнями.
4. Выровнять площадку.
5. Равномерно засыпать гравием или песком.

Если планируется небольшая загородная постройка, можно использовать столбы диаметром 200 мм. Возможен вариант установки трубопровода другого диаметра, если этого требует проект здания. Чтобы получить более прочный фундамент, асбестоцементные трубы усиливают арматурой у основания. Этапы проведения монтажных работ на подготовленном участке:

1. Вырыть отверстия в грунте для каждой сваи. Количество и глубина котлованов должна быть спланирована заблаговременно.
2. Можно просверливать отверстия в грунте с помощью специального бура. В этом случае необходимо подготовить котлованы с диаметром на 10 см превышающим размер сваи. Это очень удобный способ монтажа, но покупка бура потянет более серьезные расходы, поэтому дешевле выполнять всю работу своими руками.
3. Дно ямы следует засыпать песком и тщательно утрамбовать.
4. Теперь необходимо установить асбестоцементные трубы в котлован.
5. Столбы нужно укрепить специальной арматурой. Для этого заранее подготовленные пруты следует вбить в землю примерно на 20 см.

Армированные пруты для укрепления должны забиваться ниже уровня трубы примерно на 20%.

6. Поверх песка в котлован необходимо залить цементный раствор. Чтобы сваи не повело под давлением бетона, раствор следует равномерно заливать в центр трубы и по краям, а весь процесс контролировать уровнем.
7. Готовая конструкция должна застыть. Для этого ее необходимо оставить на несколько недель.
8. По истечению двух недель, фундамент становится достаточно прочным для возведения деревянной опоры для постройки.

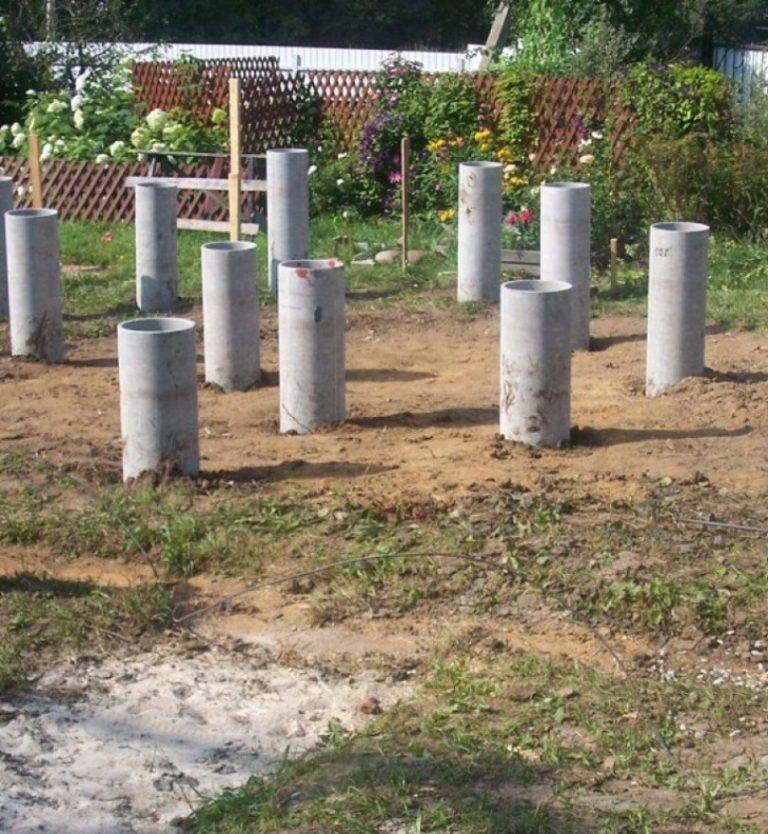

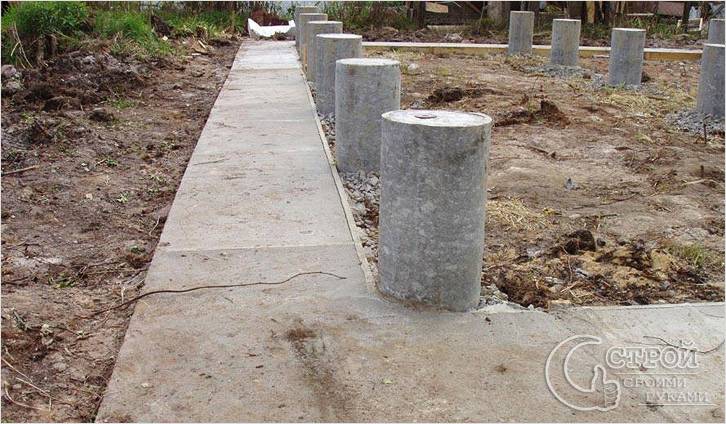

Установка асбестоцементной трубы

Выполнение строительства

Контуры здания намечаются на предварительно подготовленном участке, его необходимо выровнять и очистить от посторонних предметов. Углы и места пересечения стен следует выделить при помощи кольев большего размера. Именно в этих местах и монтируются первые сваи, для разметки лучше всего использовать веревку и колышки. Все стороны должны быть перпендикулярны, проверить это следует для равенства диагоналей коробки.

Если строится дом с пристройкой, потребуется заложить отдельные фундаменты и выполнить для них верхнюю обвязку. Следует предусмотреть наличие деформационного шва, он будет делиться на два контура. Такая технология убережет здание от разрушения при неравномерно распределении масс на сваи.

На следующем этапе бурятся скважины под установку свай. Каждая свая закладывается на одинаковую глубину, само углубление делается на 20 см больше подземной части. Со дна ям убираются все крупные камни, и создается песчаная подушка с добавлением гравия. Песок и щебень засыпается на глубину 10 см, тщательно трамбуется. Каждый слой поливается водой, когда вся влага впитается, сверху кладется слой рубероида.

Только после этого начинается монтаж труб, каждый столб выравнивается по высоте. Зафиксировать каждый столб можно при помощи деревянной рейки в нужном положении. Если грунтовые воды находятся высоко, необходимо выполнить гидроизоляцию, для этой цели рекомендуется использовать битумную мастику. Следует также произвести заливку труб при помощи цементного раствора, это предотвратит возможное пучение почвы. Смесью заполняется пространство вокруг труб и сами трубы.

Для приготовления раствора песок смешивается с песком в соотношении 2:1, вода заливается в смесь до тех пор, пока готовый раствор не будет напоминать жидкое тесто. Далее в раствор добавляется 2 части мелкого гравия, все тщательно перемешивается и заливается у основания труб на глубину до 50 см. Трубы при этом приподнимают, а в углубление заливается раствор. После чего сваи возвращаются на место, применяется нажимающее усилие.

После высыхания смеси используется рубероид для гидроизоляции. Можно использовать и горячую мастику, следует дождаться полного высыхания. Песок и грунт сыплется сверху, когда все застынет. Внутри каждой сваи устанавливаются пруты арматуры в количестве 2-3 штуки на каждую сваю, после заливки раствором прутом необходимо протыкать застывающий раствор для того, чтобы оттуда вышел воздух. Далее отводится несколько недель на то, чтобы фундамент высох и окреп, после чего поверх опор выполняется обвязка. Для этой цели используются бруски и куски металла. Нагрузка между всеми сваями будет выровнена после выполнения обвязки. А после выполнения этой работы можно переходить к непосредственной постройке здания.

Лучше всего проводить монтаж фундамента из асбестоцементных труб при наличии хотя бы начальных строительных навыков, имеет значение правильная разметка местности. Такой фундамент помимо прочности отличается долговечностью, что позволяет его использовать не только для строительства легких строений типа бани или беседки, но и жилого дома с высотой до 3 этажей.

Срок службы такого фундамента превышает 25 лет, а при качественном выполнении работ и защите он может прослужить и больше. Если трубы для строительства закупаются с запасом длины, на месте проводятся работы по их распиловке, для этой цели используется специальный инструмент. Работы по закладке фундамента из труб следует проводить после завершения паводка, когда почва достаточно просохнет и до первых заморозков.

Статьи по теме

• Как правильно произвести утепление фундамента пеноплексом
• Дренаж фундамента своими руками
• Как использовать пенополистирол для пола в качестве утеплителя?
• Утепление фундамента пенополиуретаном
• Утепление полов: материалы и технологии

Устройство фундамента на асбестоцементных трубах

Подготовка площадки

Строительство фундамента из труб любого типа начинают с уборки территории строительной площадки. С нее удаляют мусор, ненужные предметы. По мере возможности, ее надо спланировать и удалить дерн. На освобожденной площадке выполняют разметку. То есть с применением колышков и шнура обозначают контуры здания, пересечение внутренних стен. Места, в которых будут установлены свая, обозначают колышками. Кроме этого, не помешает проверить перпендикулярность углов, для этого необходимо проверить размеры диагоналей.

Бурение скважин, подготовка скважины

Бурение скважин можно выполнить с помощью механического или ручного бура. Если такая возможность отсутствует, с помощью лопаты необходимо выкопать яму. Ее глубину определяют на стадии проектирования, но необходимо помнить о том, необходимо сделать запас глубины в 200 мм. Он необходим для сооружения песчаной подушки.

На дне полученной скважины обустраивают песчаную подушку толщиной 200 мм. Песок должен быть утрамбован. Песок необходимо подавать порционно, каждый слой смачивают и утрамбовывают. После того, как вода уйдет, а песок просохнет, на него укладывают рубероид. Это так называемая гидравлическая изоляция. Только после этого можно устанавливать трубы. Чаще всего трубы перед установкой приводят к необходимому размеру, который определяют при разработке проекта. Но, на всякий случай имеет смысл оставить запас порядка 100 мм длины. Этот запас будет удален при выравнивании высоты установленных опор.

Установка труб

Установленные в скважины трубы, надо выровнять по уровню. Для этого можно использовать деревянные клинья или бруски. В тех местах, где вода близко подходит к поверхности грунта трубы, должны быть обработаны гидроизоляционной мастикой, которая изготовлена на основании битума. Трубы можно устанавливать только после того, как просохла мастика.

Расчет размеров и потребности в материалах для основания

Несложная методика расчета позволяет самостоятельно определить характеристики свайного основания без обращения к специалистам проектных организаций. Фундамент из асбоцементных труб рассчитывается и проектируется после выполнения инженерно-геологического обследования участка. На строительной площадке бурится контрольный шурф, извлекаются пробы почвы. Определяются следующие моменты:

1. Особенности почвы.
2. Уровень замерзания.
3. Расположение водоносных слоев.

Зная массу строения, используя полученную информацию можно выполнить расчет и определить следующие параметры:

• высоту свайных опор;
• количество асбоцементных колонн;
• суммарную площадь опорных элементов основания.

Перед началом строительства надо провести исследование состава грунта, определить, на какой глубине залегают грунтовые воды, и определить глубину промерзания почвы

Производя расчет, обратите внимание на следующие моменты:

1. Уровень погружения сваи из асбеста в почву должен превышать на 0,5 м глубину промерзания грунта.
2. Высота части опор, расположенных выше нулевой отметки, определяется индивидуально, составляет для различных построек от 0,5 до 1,5 м.
3. Диаметр свай определяется массой постройки с учетом максимальной нагрузки, действующей на колонну – 0,8 т.
4. Интервал между сваями должен составлять более одного метра для равномерной передачи нагрузки от постройки на почву.
5. Суммарная потребность в бетонном растворе для заливки определяется путем суммирования внутреннего объема опорных элементов.

Когда можно и когда нельзя применять асбестоцементные трубы для фундамента

Легкость обработки, замечательной качество в работе, но оно же, говорит о том, что прочность материала не обладает выдающимися характеристиками. Возводить фундамент из асбестоцементных труб можно лишь для легких конструкций. Правильный расчет веса конструкции дома и количество опор может сделать лишь профессионал высокого уровня.

Увеличение столбов и устройство мощного ростверка сводит к минимуму экономическую целесообразность проекта. Лучшим вариантом будет использовать данный тип фундамента для каркасных домов, профилированного бруса и других облегченных деревянных конструкций.

Рассчитать общий вес строения можно по количеству затраченного материала, согласно приведенной таблице:

Щебень

Согласно проекту дома и нормам расхода рассчитывают вес конструкции. Не стоит упускать из виду и массу предполагаемых предметов мебели и обихода. Полученная сумма становится основанием для определения количества столбов.

Как правило, для деревянного дома вполне хватает установки угловых труб и в промежутках между ними дополнительных с интервалом в 1-2 метра. Меньшее расстояние при расчетах необходимое для безопасного строительства может стать поводом для применения другого способа устройства фундамента, поскольку экономическая выгода начинает снижаться.

Кроме ограничения, связанного с превышением веса строения препятствием для использования асбестоцементных труб становится желание собственника иметь погреб или подвал под домом.

Этот недостаток присущ всем свайным конструкциям. Если уж и делать котлован под домом, то разумнее и дешевле сделать обычный фундамент, где основа здания одновременно является стенами подвала.

Методы укрепления данного вида фундамента

Схема заполнения скважины бетоном.

При неверных расчетах весовой нагрузки или при допущенных ошибках в самом процессе постройки фундамента возможно появление нежелательных изменений, которые могут быть причиной перекоса или неравномерной посадки дома. Возможно даже возникновение трещин в основных стенах. Чтобы исправить положение, в месте перекоса или просаживания конструкции можно создать траншею, сделать опалубку и залить в этом месте монолитный участок фундамента для общего укрепления конструкции.

Кроме того, можно просто просверлить в столбах отверстия, закрепить в них шурупы и приварить к ним армированные пруты, создав тем самым единую укрепленную конструкцию. Самым дорогостоящим, но и самым эффективным решением в таком случае может оказаться вызов спецтехники и профессиональных рабочих . Техникой можно немного приподнять здание, а рабочие помогут быстро создать траншею с просевшей стороны для заливки ленточного или монолитного фундамента.

По сути дела, создать столбчатый фундамент своими руками является реальной задачей. Важно лишь обладать определенными набором базовых строительных навыков, иметь на руках результаты георазведки участка местности, на котором вы собираетесь строить, правильно произвести все расчеты и аккуратно выполнить всю работу. Если сделаете все с умом, тогда сможете избежать ошибок и получите прекрасный, крепкий и надежный фундамент для вашего будущего частного дома.

Что это такое?

Готовый фундамент

Подобный фундамент – довольно простая и дешёвая опора для здания. Он настолько прост, что легко делается самостоятельно, без прибегания к услугам строителей. Может формироваться как деревянными столбами, так и железобетонными плитами – всё зависит от типа грунта и необходимой нагрузки.

Фундамент из асбестовых труб создаётся на основе полых столбов, обёрнутых рубероидом или обмазанных битумом и залитых бетоном или цементом. Такой тип основания позволяет заметно сэкономить на строительстве. В среднем он уменьшает расходы на 12% от стоимости дома с капитальной опорой.

Достоинства и недостатки

Как и, любые строительные конструктивы, свайный фундамент из а/ц труб имеет свои плюсы и минусы.

А/ц сваи обладают следующими достоинствами:

1. Асбестовые изделия легко поддаются обработке. Их можно пилить обыкновенной ножовкой и сверлить дрелью.

2. Монтаж фундамента не требует использования специальной строительной техники. Установка свай происходит вручную.
3. По сравнению с другими видами оснований этот обходится намного дешевле.
4. Открытое пространство между землёй и перекрытием 1 этажа исключает образование плесени, скопление насекомых, появление грызунов.
5. Гладкая внешняя поверхность труб позволяет оставаться им в стабильном состоянии при подвижке промежуточных слоев грунта.

Наряду с рядом плюсов, а/ц сваи уступают другим видам фундаментов в том, что:

1. Трубчатые опоры не выдерживают нагрузку от зданий и сооружений, построенных из сборного и монолитного железобетона, кирпича и других тяжёлых строительных материалов с большим удельным весом.
2. В связи с мокрыми процессами, возведение фундамента возможно только при положительной температуре воздуха. Срок строительства рассчитывают так, чтобы окончательный набор несущей способности залитого бетона в трубах произошёл до наступления холодов.
3. Невозможность устройства подвала и цокольного этажа.

Установка асбестоцементных труб

Выполнение работ своими руками требует высокой аккуратности и последовательности. На подготовительном этапе наносится разметка. Строительная площадка очищается от посторонних предметов и мусора, выравнивается и снимается дерн. Контуры здания размечаются колышками и веревкой.

Скважины необходимо бурить большего диаметра, чем трубы

Под столбы бурятся скважины. Для этого можно использовать бур или выкопать ямы своими руками, диаметр которых должен быть больше трубного.

Обратите внимание! Глубину скважины необходимо делать на 200 мм больше, чем расчетный размер части сваи под землей. Это необходимо для обустройства песчаной подушки.

Песчаная подушка на дне скважины утрамбовывается и проливается водой. После ее впитывания выстилается рубероид. Далее устанавливаются и выравниваются по уровню трубы, которые закрепляются временными деревянными брусками. При необходимости выполняется гидроизоляция.

Если потребовалось пилить изделия для получения подходящего размера, то лучше оставить запас примерно в 100 мм для возможности выравнивания опор после формирования фундамента.

Подготовка к сборке трубопровода

Соединение асбоцементных труб любым способом производится исключительно на месте прокладки трубопровода, то есть непосредственно в подготовленной траншее.

Предварительная сборка трубопровода и его дальнейшая укладка строго запрещена, так как велика вероятность повреждения соединений и разгерметизации системы (образование течи).

Устройство траншеи для трубопровода производится по следующим правилам:

1. размеры траншеи должны быть на 25 – 30 см больше диаметра прокладываемых труб;
2. в предполагаемых местах стыковки труб обустраиваются приямки, ширина которых аналогична ширине траншеи, длина составляет 65 – 70 см, а глубина больше на 10 – 20 см;
3. форма траншеи должна выбираться таким образом, чтобы прокладываемые трубы соприкасались с землей на ¼ часть поверхности. Это позволит увеличить срок службы асбестовых труб;
4. дно траншеи и приямки необходимо оснастить песчаной подушкой, высотой 7 – 10 см. Плотность укладки песка должна составлять более 95%;
5. осуществляется нарезка и прокладка труб по всей длине трубопровода (в соответствии со схемой системы).

Как правильно нарезать асбестовые трубы, смотрите на видео.

Подготовка стройплощадки, стройматериалов и инструмента

Чтобы выполнять строительно-монтажные работы с максимальным комфортом, необходимо подготовить рабочее пространство, необходимые инструменты и материалы заранее:

• Участок, на котором будет возводиться строение, очищают от мусора, растительности и корней.
• Снимают верхний плодородный слой почвы, площадку выравнивают и утрамбовывают.
• Наносят разметку, отмечая расположение и размеры скважин.
• Закупают стройматериалы в рассчитанном ранее количестве, желательно с небольшим запасом на случай порчи в ходе монтажа. Дополнительно следует приобрести рубероид и битумную мастику для гидроизоляции, нерастяжимую веревку для разметки, стальные пруты (3-4 штуки на трубу) и проволоку для армирования свай.
• Запасают песок и гравий в объеме, вдвое превышающем объем сухого цемента.
• Готовят или приобретают минимальный набор инструментов: лопату, ручной бур, отвес и строительный уровень, желательно – вибропогружатель, если его нет – стальную арматуру, емкость для смешивания бетона.

Обратите внимание! Все подготовительные мероприятия проводятся непосредственно перед началом работ, чтобы, во-первых, не готовить рабочее пространство повторно, во-вторых, не повредить хрупкие стройматериалы во время их хранения.
