Угол уклона кровли для различных условий и кровельных материалов

Как рассчитать угол наклона кровли?

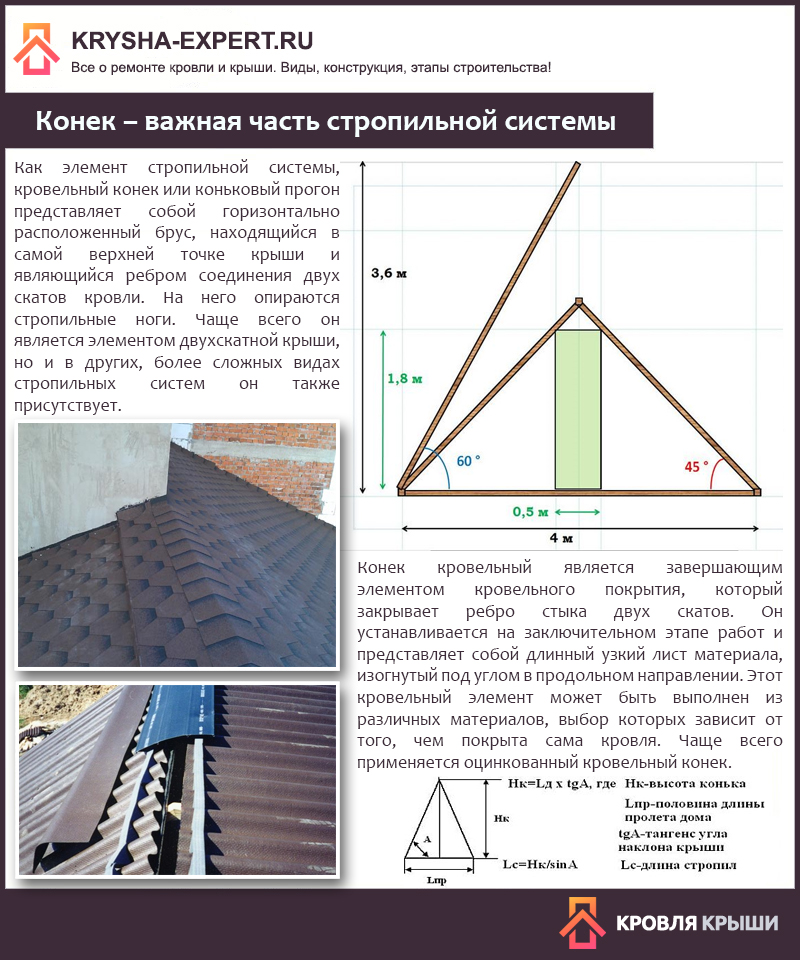

формула расчета угла наклона ската

Как правило, угол наклона крыши будет зависеть от того, на какую высоту поднимать конек (высота крыши в коньке также будет зависеть от того, для чего предназначается чердачное помещение). Если из чердака делать полноценную мансарду, то угол наклона крыши можно рассчитать таким образом:

• Нам известна ширина фронтона – торца кровли, например, 6 м. Делим ее пополам: 6:2= 3 м, а высота крыши в коньке равняется 1,8 м (стандартное значение).

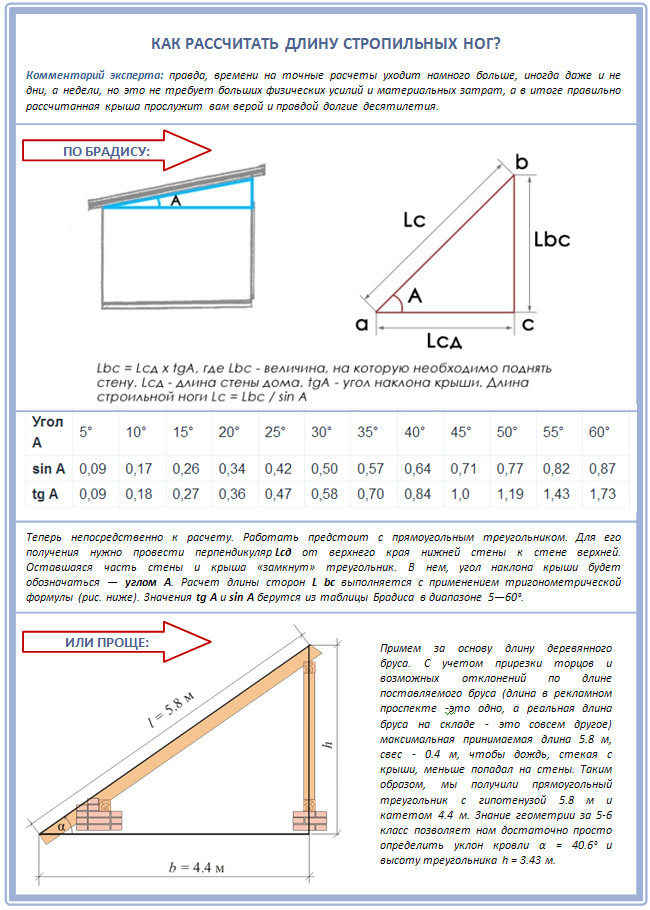

• Далее, из курса геометрии известно, что отношение прилежащего катета к противолежащему в прямоугольном треугольнике есть синус угла. Находим этот синус:

Sin A=a/b=3/1,8=1,67

Из таблицы Брадиса находим значение (приближенное) – при Sin A=1,67 угол наклона составит приблизительно 58-59 градусов. Принимаем значение максимальное – 60 градусов. Это и будет наш искомый угол наклона кровли.

Угол наклона крыши и его расчет.

Процесс строительства кровли может несколько затормаживаться в результате решения таких вопросов, как выбор материала для кровельного покрытия и угол наклона крыши. Поскольку эти два вопроса тесно взаимосвязаны, то приходится учитывать вид материала при расчете угла наклона скатной кровли.

Напомним, кровля может быть одно-, двух- и четырехскатной, и в зависимости от того, какое количество скатов для своей кровли вы выберете, будет определяться величина угла наклона скатов.

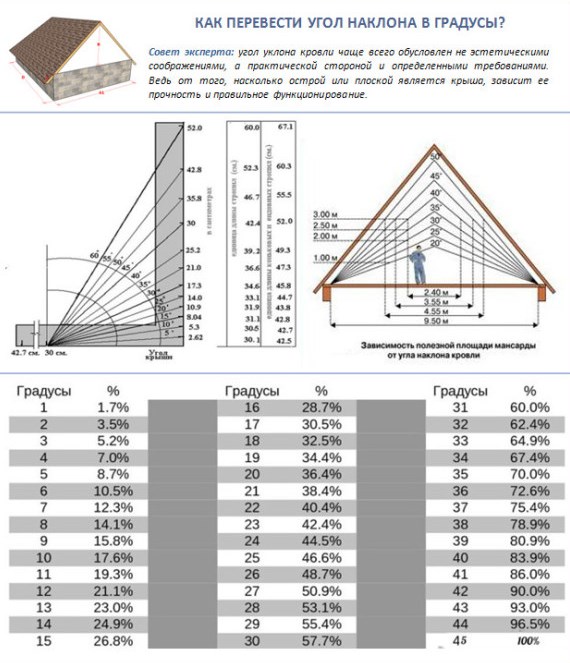

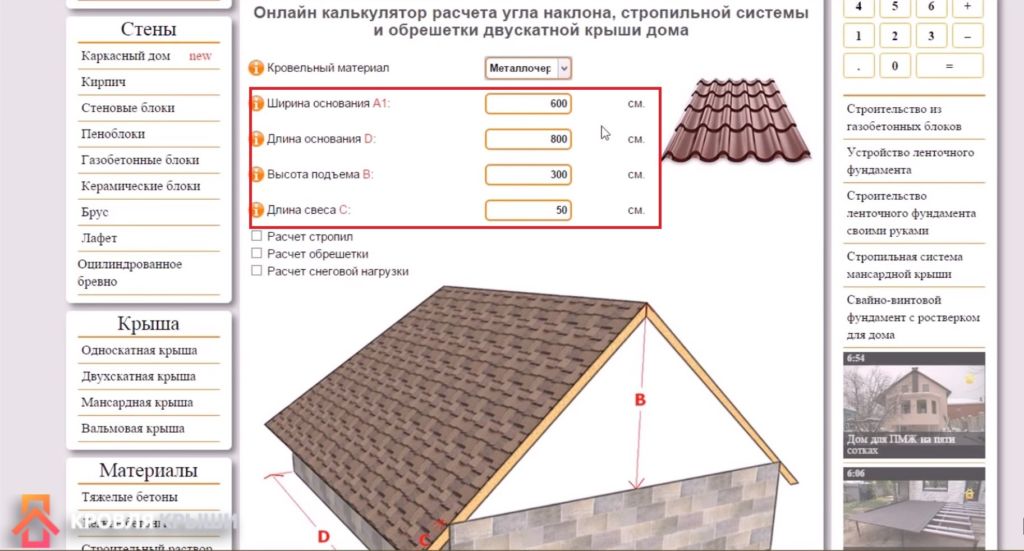

Калькулятор уклонов

Чтобы посчитать уклон кровли, крыши, трубопровода, пандуса, лестницы, дороги, реки и т.п. воспользуйтесь нашим чрезвычайно комфортным онлайн калькулятором: Онлайн калькулятор Посчитать уклон Посчитать превышение Посчитать расстояние Просто введите значения и выберите единицы измерения уклона. Теория

Для того чтоб посчитать уклон для вас, для начала, нужно знать расстояние (L) и превышение (h). Дальше следуйте формулам:

В процентах:

Уклон в % = h / L ⋅

В промилле:

Уклон в ‰ = h / L ⋅

В градусах:

Уклон в ° = arctg(h/L)

Пример

Для примера рассчитаем уклон дороги в процентах: на дистанции в L = м дорога поднимается на h = 30 м:

Уклон дороги = 30/ ⋅ = 6%

Чтобы вычислить превышение (h), нужно знать расстояние (L) и уклон (в процентах, в промилле либо в градусах).

Если уклон в процентах (%):

h = L ⋅ Уклон в % /

Если уклон в промилле (‰):

h = L ⋅ Уклон в ‰ /

Если уклон в градусах (°):

h = L ⋅ tg(α) , где α — уклон в градусах

Пример

Для примера найдём превышение h, ежели расстояние L= 5м, а угол наклона α=45°:

h = 5 ⋅ tg(45) = 5 ⋅ 1 = 5 м

Для того чтоб посчитать расстояние (L) нужно знать превышение (h) и уклон (в процентах, в промилле либо в градусах).

Если уклон в процентах (%):

L = h / Уклон в % ⋅

Если уклон в промилле (‰):

L = h / Уклон в ‰ ⋅

Если уклон в градусах (°):

L = h / tg(α), где α — уклон в градусах

Пример

Для примера посчитаем расстояние (L), которое будет нужно стальной дороге, чтоб подняться на (h =) 6 м при угле подъёма 30‰:

L = 6 / 30 ⋅ = м

См. также

Зачем вообще ее рассчитывать?

Основной параметр крыши – угол ее наклона, он выбирается не наобум, а исходя из климатических особенностей региона и предполагаемого типа кровельного покрытия. Производители материалов обычно определяют диапазон применимости своих продуктов – от минимального угла наклона до максимального, в нормативных документах тоже чаще всего прописаны не конкретные значения уклона, а лишь граничные условия. Как же выбрать точное значение?

Можно выбрать несколько допустимых значений угла наклона кровли и рассчитать для каждого случая ее высоту. Этот параметр уже делает будущую кровлю более осязаемой. Ее можно нарисовать в правильных пропорциях, раскрасить в желаемый цвет и прикинуть – гармонично ли она будет выглядеть на готовом здании, не будет ли казаться слишком массивной, позволит ли обустроить мансардный этаж? Именно на этом этапе можно увидеть, например, что протяженный скат выглядит скучно и настоятельно требует украсить себя мансардным окном.

А вот дальше, имея высоту и углы наклона, можно посчитать общую площадь кровли и примерно оценить ее вес. На этом этапе в прекрасный мир архитектурных фантазий чаще всего грубо вмешивается Его Величество Бюджет, и все варианты сводятся к одному — выбирается угол наклона кровли, минимально допустимый по климатическим условиям и отвечающий минимальной смете на кровельные материалы. Что ж, почему бы и нет?

Каким должен быть угол

Многие домашние мастера считают, что главное – это не сделать наклон трубопровода слишком маленьким, ведь в таком случае не будет стекать вода с нужной скоростью. Но при этом совершенно не учитывают, что слишком большой угол уклона вредит не меньше. При резком стоке вода не успевает смыть весь канализационный сор, из-за чего происходит быстрое заиливание системы.

Но это еще не самая большая проблема, которая может появиться. Если угол выбран неверно, то у напорной системы может сорвать запор и тогда нарушится работа сифона. И весь канализационный запах из септика начнет попадать в жилые помещения.

Еще одной проблемой большого угла наклона является вероятность попадания в трубы воздуха из внешних источников, это происходит как результат разгерметизации. Больше всего от этого страдают металлические коммуникации, которые подвержены коррозии и разрушению под воздействием кислот, которые могут содержаться в открытом воздухе.

Три основных фактора, влияющих на кровельный уклон

У строителей принято эту величину (угол, под которым скат крыши расположен относительно горизонта) измерять в градусах или в процентах. Для получения точного результата пользуются геодезическим инструментом. Чтобы было ясно, то 0 градусов соответствует абсолютно плоской крыше, а большие значения угла – остроугольной кровле.

Для скатных крыш он как правило колеблется в пределах от 11 0 до 45 0. При строительстве надо просчитать, каким должен быть этот угол. А для этого необходимо обратить внимание на следующие вещи.

Ветровые нагрузки

Если в вашей местности преобладают сильные ветра, то не стоит задумываться о проекте с острой крышей. Из-за высокой парусности кровли с большим уклоном она больше подвержена разрушающему воздействию ветра. В этом случае лучше сделать крышу более пологую (чем меньше будет наклон ската, тем безопаснее), а стропила под нее соорудить прочные, усиленного типа. Хоть и значительно дороже обойдется строительство, зато крыша будет значительно лучше защищена от ветра.

Однако при строительстве крыши дома следует учитывать не только силу ветра, но и его направление. Так, для металлочерепицы желательно, чтобы ветер дул прямо в плоскость листов. Если же его порывы зайдут с торцов, то листы кровли будут с большей вероятностью гнуться и отрываться. Поэтому в зависимости от преобладающего направления ветра необходимо соответствующим образом поворачивать скаты крыши.

Количество осадков и снеговые нагрузки

Если вы проживаете в такой климатической где снежный покров зимой бывает достаточно солидным, то крышу делают с минимальным уклоном кровли 45 градусов (можно и больше, но не менее). Это необходимо для соскальзывания снега вниз, иначе он слежится на кровле, образуя слишком большой слой, способный продавить покрытие.

А вот если кровля имеет достаточный угол (около 45 градусов), можно и об усилении стропил не беспокоиться. Как, впрочем, и о системе задержания снега. Однако ветровые нагрузки для такой крыши усиливаются. Поэтому окончательный выбор делают, учитывая все климатические условия.

Надо заметить, что не только снег, но и дождь, и град, и палящие солнечные лучи периодически будут испытывать вашу крышу на прочность. Если местность солнечная, а дождей в году выпадает немного, то можно ограничится и плоской крышей с уклоном, близким к минимуму.

Важно: несмотря на то, что плоскую крышу называют именно плоской, уклон ей все же необходим. Минимальный уклон для плоской кровли составляет 1 градус или 1,7 %.

Материал кровельного покрытия

Материал, которым кроют крыши, может быть гладким или шершавым. В последнем случае вода стекать с крыши будет хуже, задерживаясь на ее поверхности (как и снег). А вот с гладенького покрытия вся влага стечет моментально. Существуют и другие конструкционные параметры от которых зависит минимальный и максимальный уклон.

Как рассчитать угол наклона для двухскатной крыши: особенности и формулы расчета

Рассмотрим каждый пункт более подробно .

Ветровые нагрузки

Россия — огромная страна, и климатические условия в различных её регионах сильно отличаются.

Ветер, дождь и снег — это факторы, которые оказывают решающее значение при выборе угла наклона. Посмотрите на карту ветров по всем регионам России. Найдите свой город и определите, в какую зону он попадает.

Если вы живете в регионе где круглый год дуют сильные ветра, то крыша с большим углом наклона — не ваш вариант. У крыш со скатами более 45° очень высокая парусность (парусность — свойство предмета воспринимать кинетическую энергию ветра).

При сильном штормовом ветре такую крышу может запросто оторвать от стропильной системы .

Интересный факт! Увеличение угла уклона крыши с 30° до 60° увеличивает ветровую нагрузку в пять раз.

В районах с сильной ветровой нагрузкой рекомендуется делать скаты с уклоном 30°- 42°. Почему не меньше? Ведь так мы значительно уменьшим ветровую нагрузку. Да потому, что для плоских крыш сильный ветер тоже нежелателен.

В такой конструкции ветер стремится приподнять крышу. задувая в зазоры между стропилами и кровельным материалом.

Снеговые нагрузки

На наши крыши каждую зиму падает огромное количество снега. В отдельных регионах России снеговая нагрузка может достигать просто фантастических цифр — до 500 кг на квадратный метр кровли.

Сколько килограмм снега ляжет на квадратный метр вашей крыши, вы можете найти в СНиП .

Если вы живете в местах, где обильные снегопады длятся всю зиму, то стоит обратить внимание на крыши с углом наклона 45° .

Факт! Крыши с углом наклона 45° являются самоочищающимися. Снег и вода на такой крыше не задерживаются вообще.

В том случае, если снегопады сопровождаются сильными ветрами, можете уменьшить угол до 35°- 40° (сильный ветер будет сдувать часть снега).

Не следует делать скат с углом наклона больше 45°. Да, чем больше угол, тем меньше снеговая нагрузка, но в этом случае увеличивается площадь кровли, а с ней растет и вес крыши. Вес всей этой конструкции несут на себе стены. а лишняя нагрузка им и вовсе ни к чему.

Крыша Шале с углом наклона кровли 45°. Дома с такими крышами строят в горах, где обильные снегопады и частые температурные перепады не редкость.

Особенностью крыш шале являются большие выносы свесов и козырьков. Козырьки и выносы шале накрывают террасы, которые окружают дом.

В странах, где дожди — редкость, а снег выпадает раз в сто лет, постройка двухскатных крыш с большим углом наклона — неоправданная трата денег. Пример — страны Ближнего Востока, где этот параметр редко превышает 20 C .

Организация подкрышного пространства

Если географическое положение вам позволяет сэкономить на материалах и сделать плоскую крышу (односкатную) (2° — 7°) или пологую (3°-10°), то учтите, что свободного пространства между коньком и потолочным перекрытием хватит только на небольшое техническое помещение или чердак.

Двухскатная же крыша, с углом наклона 30° — 45°. дает возможность обустроить мансарду или даже жилые комнаты.

От величины угла будет зависеть полезная площадь вашей мансарды. Чем больше угол, тем больше у вас пространство для маневра.

Вид кровельного материала

Рассмотрим самые популярные виды кровельных материалов и рекомендуемый под их укладку угол наклона крыши:

1. Шифер — не менее 22°. Если сделать его меньше, вода будет попадать в зазоры;
2. Металлочерепица — не менее 14°. Со слишком пологого ската ветер может сорвать листы;
3. Профнастил — не менее 12°. Материал прилегает к стропильной системе плотнее, чем металлочерепица, поэтому угол можно уменьшить;
4. Битумная черепица — до 15°. Если сделать угол больше, то черепица, приклеенная на мастику, может в жаркие дни отставать от кровли и сползать вниз. Мне этот довод кажется надуманным, ведь такую черепицу еще крепят к обрешетке кровельными гвоздями;
5. Рулонные кровельные материалы. изготовленные на основе того же битума. Угол их укладки может варьироваться от 3° до 25° — все зависит от количества слоев. Чем больше слоев, тем на более пологую крышу их можно класть.

Подробную информацию о таком кровельном материале, как ондулин. читайте в следующей нашей статье.

А здесь Вы найдете инструкцию по строительству беседки с двускатной крышей.

Про какие требования нужно не забыть?

Еще на этапе проектирования здания необходимо ознакомится и учесть нормы действующего законодательства относительно важных параметров конструкции.

При возведении верхней части здания за основу следует взять обновленную версию СНиП II-26-76 «Кровли» от СП Где указано, что уклон плоской кровли должен находиться в пределах 2–12 градуса.

Но в то же время действующие нормативы не дают четкого разграничения между плоской и скатной кровлей и конкретные требования относительно уклона последней СНиП не содержит.

Поэтому определить вид кровли и угол ее наклона можно, учитывая выбранный материал, предполагаемую нагрузку и особенности климата.

Минимальный угол наклона для разных видов кровли

Такое понятие, как минимальный уклон, существует для каждого вида укрывного материала, о чём уже мы писали выше. Оговаривается он производителями, поэтому вместе с нормативами необходимо внимательно изучать инструкцию к выбранному покрытию.

Если в результате проведённых расчётов угол наклона имеет отклонения от рекомендуемого значения, то использовать выбранный кровельный материал не следует.

При нарушении этого правила в дальнейшем возникнет множество проблем, вплоть до переделки конструкции:

• при заниженном угле наклона на стыках штучного материала будет скапливаться влага, что со временем приведёт к протечкам и деформации кровли;

  При нарушении минимального уклона скатов на крыше будет скапливаться вода и талый снег, что со временем разрушит гидроизоляционные уплотнения стыков, тогда через щели влага проникнет в подкровельное пространство

• при укладке рулонных материалов придётся уменьшать количество изоляционных слоёв или толщину утеплителя, что в дождливых и холодных районах недопустимо и обязательно приведёт к гораздо бóльшим затратам на обогрев дома, или, наоборот, увеличивать наслоения, а это в тёплых и засушливых регионах лишняя трата денег;
• в некоторых случаях вместо разреженной обрешётки потребуется сплошная, а порой и обязательная проклейка швов;
• повышение уклона приведёт к увеличению площади покрытия, следовательно, возрастёт вес кровли, а вместе с этим и нагрузка на стропильную систему, что обернётся повышением расходов на обустройство конструкции;
• превышение уклона чревато появлением «вздутий» крыши, что опять-таки ляжет дополнительным грузом на стропильный каркас и непременно приведёт к разрушению.

  Большое значение угла наклона может вызвать «вздутие» крыши, которое приведёт к увеличению нагрузки на несущую конструкцию кровли

Одним словом, придерживайтесь советов производителей, а также пользуйтесь нормативами и тогда гарантировано вам не придётся перестилать крышу или ремонтировать стропильную систему посреди зимы.

Что касается внешнего вида кровель, самой устойчивой конструкцией является шатровая — простая в сборке, но не позволяющая при небольшом уклоне устроить комфортную жилую мансарду.

Шатровая крыша помимо эстетической привлекательности снижает нагрузку на несущие элементы постройки, благодаря чему считается самой надёжной конструкцией

Неплохо зарекомендовала себя четырёхскатная, особенно голландская полувальмовая форма, где усечённые торцевые скаты во много раз повышают устойчивость к нагрузкам.

Полувальмовая крыша благодаря своеобразной конструкции способна выдерживать экстремальные ветровые нагрузки, поэтому может использоваться во всех регионах

Односкатные крыши следует располагать поднятой стороной в направлении господствующих ветров, тогда конструкция будет прочной, к тому же отпадёт проблема с мусором и осадками. А на плоских кровлях стòит уделить внимание разуклонке и водостоку, что позволит создать надёжную крышу с минимальным уклоном.

Грамотный расчёт односкатной крыши, в том числе уклона и расположения относительно розы ветров, обеспечит наилучшее соотношение эксплуатационных характеристик такой конструкции и её стоимости

Видео: минимальный уклон для плоской кровли — разуклонка

Расчёт уклона крыши — не столько сложная, сколько объёмная задача. Но разобраться в ней надо, поскольку от этого зависит прочность строения и безопасность людей. А чтобы облегчить расчёты, после того как вы поймёте их суть, воспользуйтесь онлайн-калькулятором, который по занесённым данным определит не только угол наклона, но и просчитает всю кровельную конструкцию. Удачи вам.

Угол наклона кровли мансардного этажа

Приняв решение возвести жилой мансардный этаж, нужно знать, что в соответствии со строительными нормами жилым является помещение, высота которого от пола до потолка составляет 2,5 метра, а ширина полезной площади – не менее 3 метров.

Кроме того, в помещении должны присутствовать источники природного света. Чтобы соблюсти необходимые стандарты, нужно правильно посчитать угол уклона ее скатов.

Если сделать мансардную крышу с низким наклоном, то высота потолка в помещении будет ниже допустимой.

Если соорудить слишком крутые скаты, то при высоком потолке сама крыша получит низкий уровень устойчивости, будет тяжелой и дорогостоящей.

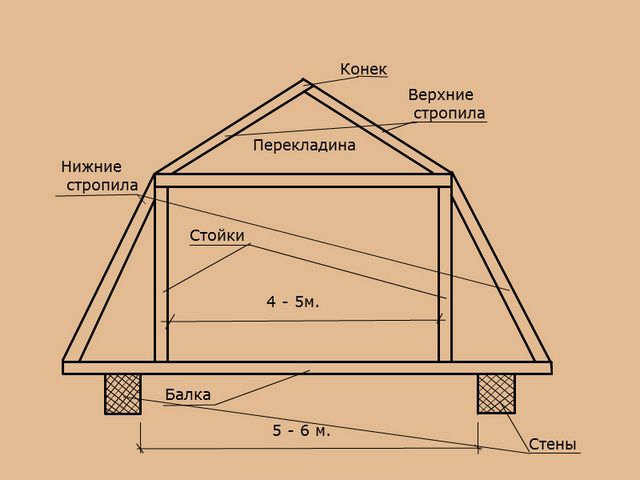

Избежать подобных проблем позволяет сооружение мансардной крыши ломаного типа, как правило, скаты такой кровли имеют разный уклон, ее нижние стропила сделаны под углом 600.

Рассчитывать угол уклона боковых стропил можно методом геометрических построений или с помощью справочной таблицы, но самым простым и надежным методом остается геометрический (с использованием теоремы Пифагора).

Верхние стропила (коньковые) меньше нижних стропил, мало того, они поддерживаются стойками, поэтому угол уклона для них берется в 300.

Чтобы просчитать, какое количество кровельного материала необходимо закупить, нужно узнать площадь поверхности мансардной крыши.

С этой целью можно ее поверхность разбить условно на прямоугольные и треугольные части, затем определить площадь каждого и все суммировать.

Например, поверхность ломанной двускатки можно разбить на четыре участка, два коньковых (верхние) и два боковых, затем вычислить площадь боковой и коньковой части крыши и полученные цифры умножить на два.

Очень важно, делая расчеты по кровле, не забыть учесть массу выбранного в качестве кровельного покрытия материала.

Если планируется укрыть крышу шифером, то нужно знать, что на 1 квадратный метр несущей конструкции будет приходиться 11 – 13 кг, самый больший вес имеет керамическая черепица – 50 – 60 кг/м2.

Поэтому не всегда стропильная система кровли может быть сооружена с применением только деревянных брусьев.

Получается, что сэкономить на крыше с металлочерепицей не получится, ведь чтобы стропила справлялись с нагрузкой, некоторые кровельщики либо увеличивают сечение применяемых пиломатериалов, либо отказываются от дерева в пользу металлических балок.

Основные данные

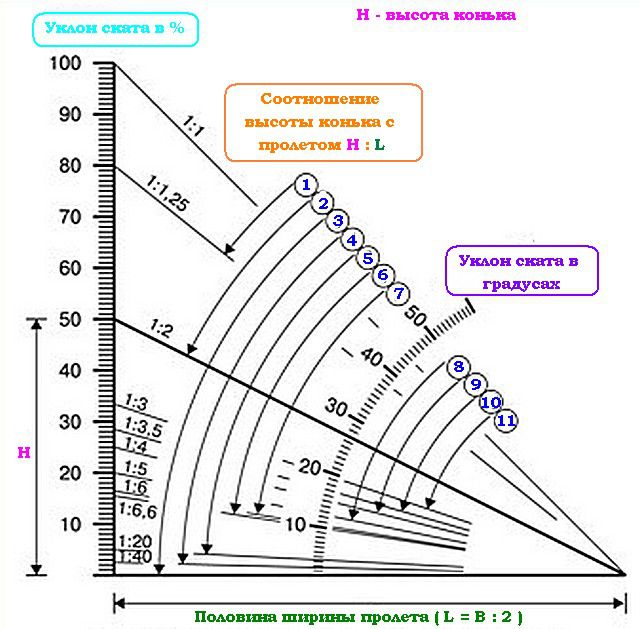

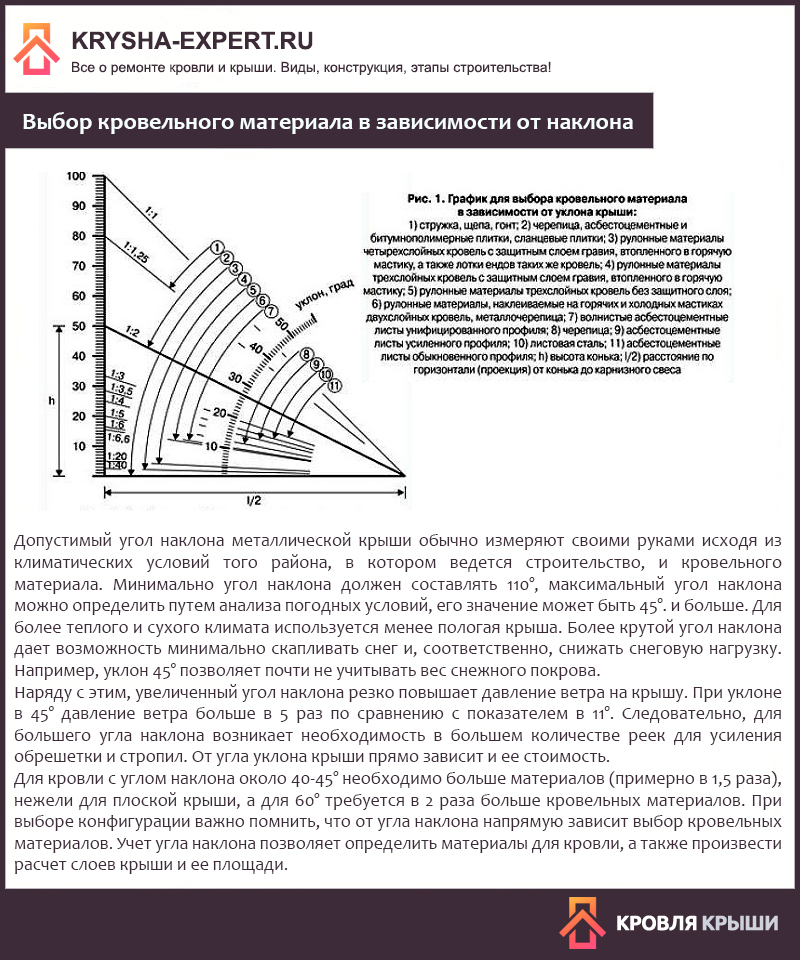

График выбора кровельного материала в зависимости от уклона крыши.

Допустимый угол наклона металлической крыши обычно измеряют своими руками исходя из климатических условий того района, в котором ведется строительство, и кровельного материала. Минимально угол наклона должен составлять 110°, максимальный угол наклона можно определить путем анализа погодных условий, его значение может быть 45°. и больше.

Наряду с этим, увеличенный угол наклона резко повышает давление ветра на крышу. При уклоне в 45° давление ветра больше в 5 раз по сравнению с показателем в 11°. Следовательно, для большего угла наклона возникает необходимость в большем количестве реек для усиления обрешетки и стропил. От угла уклона крыши прямо зависит и ее стоимость.

Для кровли с углом наклона около 40-45° необходимо больше материалов (примерно в 1,5 раза), нежели для плоской крыши, а для 60° требуется в 2 раза больше кровельных материалов. При выборе конфигурации важно помнить, что от угла наклона напрямую зависит выбор кровельных материалов. Учет угла наклона позволяет определить материалы для кровли, а также произвести расчет слоев крыши и ее площади.

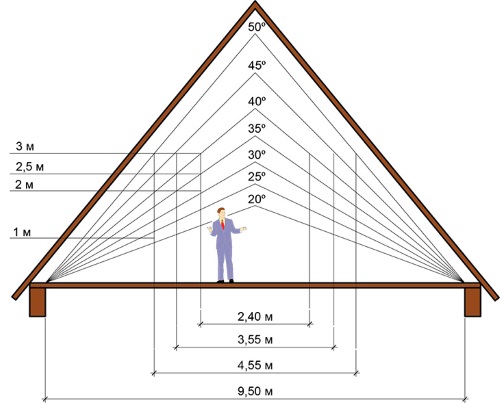

Зависимость полезной площади мансарды от уклона крыши.

Материалы для кровли по своим свойствам (технические, экономические, физические) объединились в группе 1-11.

На графике они показаны дугообразными стрелками. Линии наклона показывают уклон ската. Выделенная (жирным) линия на графике обозначает отношение полной высоты данного конька h к половине его обычного заложения ½. Отношение 1/2 указывает, что вертикальный отрезок h располагается на горизонтальном отрезке ½ два раза. Наклонная линия на полукруглой шкале обозначает угол наклона в градусах, а шкала, расположенная вертикально, — уклон крыши в %.

Так рассчитывают минимальный уклон для тех или иных кровельных материалов. В качестве примера, с помощью данного графика проведем расчет нужного угла наклона для данной крыши с использованием металлической черепицы.

Какой уклон должен быть на плоской кровле

Выбор угла наклона плоской кровельной поверхности осуществляется еще на этапе расчета и проектирования устройства крыши здания. Существуют готовые типовые схемы каркаса и несущих конструкций, для каждой из которых строительными правилами рекомендован свой нормативный уклон плоской кровли.

Важно! Для бетонных перекрытий с минимальным подъемом для разных схем отличия в наклоне внешнего защитного покрытия могут составлять 3-5о, но, тем не менее, рекомендованный СП уклон плоской кровли нужно обязательно выдерживать.

Традиционно для плоских перекрытий используют кровельные покрытия с подъемом 1-10о. На первый взгляд, кажется, какая разница, будет ли угол больше или меньше минимального на несколько градусов. На самом деле эта величина крайне важна для обеспечения устойчивости несущей конструкции, а кроме того, строительная инспекция никогда не пропустит и не даст разрешение на эксплуатацию здания, у которого минимальный уклон плоской кровли меньше, чем по СП Именно в этом своде правил приведены основные значения для базовых типов кровельных покрытий.

Обычно угол наклона выбирают на основе трех позиций:

• Длины ската. Чем короче линия ската, тем проще отвести воду с плоской кровли. Для крыш многоэтажных зданий приходится использовать либо минимальные уклоны кровли с встроенными внутренними водостоками, либо применять многорядовую систему разуклонов с отведением воды по желобам;
• Характер эксплуатации плоской кровли. Минимальный угол наклона рекомендован для мягких и неармированных покрытий;
• Жесткостью кровельного покрытия и поперечным прогибом опорных балок перекрытия. При отклонении угла от минимального рекомендованного в большую сторону в несколько раз увеличивается горизонтальное усилие на верхнюю опорную кромку стены.

Проще говоря, если поднять железобетонную плиту, находящуюся в основании кровли, слишком круто, то вместо нормированных минимальных 50-60 кг на стену будет давить усилие до 300 кг.

Максимальный уклон плоской кровли в процентах

На практике достаточно сложно оперировать величиной угла наклона, если речь идет о порядках 1-10о. Гораздо проще говорить о пропорции и перевести уклон сразу в проценты. Крупные строительные фирмы используют современную технику в виде лазерных уровней и дальномеров, в которых можно даже зафиксировать и сфотографировать для протокола получившийся минимальный уклон плоской кровли в градусах.

Для домашнего и частного малоэтажного застройщика приходится использовать переводные номограммы и таблицы.

Для определения угла наклона плоской кровли достаточно измерить горизонтальное расстояние по будущему скату кровли и высоту превышения покрытия крыши в осевой части и на линии стен.

Минимальный уклон плоской кровли в процентах

Аналогичным способом можно вычислить любой угол, даже если крыша имеет сложную конструкцию и состоит из множества элементов разуклона и водоотведения.

Иногда возникает вопрос – зачем необходимо задавать нормативно наибольшее и наименьшее значение для минимального уклона кровли.

Важно! Строительные конструкции из бетона, кирпича и дерева имеют свойство давать усадку, менять высоту по прошествии 1-2 лет по завершению строительства. При изготовлении плоской кровли в размерные цепи закладывают верхнее значение угла наклона.

Под нагрузкой, иногда даже после снежной и морозной зимы, уклон может измениться от верхнего значения до нижнего минимально возможного. Если не предусмотреть подобный эффект и построить плоскую крышу по хотя бы срединным значениям, то угол может просесть до минимального, нулевого или даже отрицательного значения.

Вот тогда на поверхности появляются невысыхающие лужи, а через пару лет образуются дыры и прорехи в кровельном покрытии.

Основные достоинства односкатных крыш

Несмотря на то что не всем нравится эстетика здания, над которым смонтирована односкатная кровля (хотя сам по себе вопрос – неоднозначный), многие хозяева загородных участков при возведении построек, а иногда даже — и жилого дома, выбирают именно такой вариант, руководствуясь целым рядом достоинств подобной конструкции.

Односкатные кровельные системы подкупают своей понятностью, простотой расчетов и монтажа

• Материалов для односкатной стропильной системы, тем более, если она возводится над небольшой хозяйственной пристройкой, потребуется совсем немного.
• Самой «жесткой» плоской фигурой является треугольник. Именно он лежит в основе практически любой стропильной системы. В односкатной системе этот треугольник – прямоугольный, что существенно упрощает проведение расчетов, так как все геометрические соотношения известны каждому, кто заканчивал среднюю школу. Но эта простота никак не сказывается на прочности и надежности всей конструкции.
• Даже если ведущий самостоятельное строительство владелец участка ни разу ранее не сталкивался с возведением крыши, монтаж односкатной стропильной системы не должен вызвать у него чрезмерных трудностей – он достаточно понятен, не столь сложен. Нередко, при перекрытии небольших хозпостроек или иных придомовых сооружений вполне возможно обойтись не то что без вызова бригады специалистов, но даже и без приглашения помощников.
• При возведении конструкции крыши всегда важна скорость проведения работ, естественно, без потери качества – хочется как можно быстрей обезопасить строение от капризов погоды. По этому параметру односкатная крыша однозначно является «лидером» — в ее конструкции практически нет сложных соединительных узлов, забирающих массу времени и требующих высокоточной подгонки.

Насколько существенны недостатки односкатной стропильной системы? Увы, они есть, и с ними тоже приходится считаться:

Чердака при односкатной кровле или не предполагается вовсе, или он получается настолько маленьким, что о его широкой функциональности приходится забыть.

В подавляющем большинстве случаев односкатная крыша не предполагает наличия «полезного» чердачного помещения

• Исходя из первого пункта – есть определенные сложности в обеспечении достаточной термоизоляции расположенных под односкатной крышей помещений. Хотя, конечно, это можно исправить – ничто не мешает утеплить сам скат кровли или же расположить под стропильной системой утепленное чердачное перекрытие.
• Односкатные крыши, как правило, делаются с небольшим уклоном, до 25÷30 градусов. Это влечет за собой два последствия. Во-первых, не все виды кровельных покрытий подойдут для таких условий. Во-вторых, резко возрастает значимость потенциальной снеговой нагрузки, что следует обязательно учесть при проведен расчетов системы. Но зато при таких уклонах значительно снижается влияние ветрового давления на кровлю, особенно если правильно расположить скат – в наветренную сторону, в соответствии с преобладающими ветрами на данном участке местности.

В сети можно отыскать немало проектов жилых домов, в которых основной акцент делается именно на односкатную системы крыши

Еще один недостаток, пожалуй, можно отнести к очень условным и субъективным – это внешний вид односкатной крыши. Он может не прийтись по душе любителям архитектурных изысков, дескать, очень упрощает облик постройки. На это тоже можно возразить. Первое – простота системы и экономичность возведения часто играют все же решающую роль при строительстве подсобных сооружений. А втрое – если посмотреть обзор проектов жилых домов, то можно встретить очень интересные дизайнерские варианты, в которых упор сделан именно на односкатной крыше. Так что, как говорится, о вкусах не спорят.

Подготовка материалов и оборудования для устройства кровли

Список материалов для возведения односкатной кровли включает в себя следующие позиции.

1. Деревянные брусья . Используются для обустройства несущих конструкций. Чаще всего применяются бруски размером 150х150 мм, в отдельных случаях допускается применение брусков сечением 120х120 мм.

2. Доски. Из них выкладывается пол чердачного помещения. Также они используются для черновой отделки стен чердака. Укладываются на горизонтальный брус.

3. Шифер и специальные гвозди для его крепления . В случае использования другого финишного покрытия подбирайте соответствующие крепежные элементы.

4. Гидроизоляционны й материал . Обычно это полиэтиленовая пленка или рубероид.

5. Утеплитель. Могут использоваться самые разнообразные материалы. Чаще всего применяют пенопласт и минеральную вату.

7. Гвозди для закрепления элементов конструкции.

Что касается инструментов, то понадобится обычный домашний столярный набор, в который однозначно входит топор и молоток . Дополнительно понадобится ножовка и строительный степлер. Набор необходимых инструментов может меняться в зависимости от выбранного кровельного покрытия. В данном моменте вам придется уже самостоятельно сориентироваться непосредственно при выполнении работы.

Конструкция односкатной кровли предполагает наличие следующих элементов: обрешетка и контробрешетка. Лучше всего собирать их из брусков сечением 50х50 мм.

Зачем кровле уклон?

Конструкция кровли должна быть известна уже на этапе проектирования здания. И под каким углом делать крышу также уже нужно рассчитать на этом этапе. При выборе показателя уклона нужно учитывать местные климатические условия и размер утвержденных затрат на строительство.

Выпадающие осадки должны быстро скатываться по кровле, не задерживаясь на крыше. Скорость удаления осадков зависит от уровня ската, а значит от угла уклона кровли.

Угол кровли зависит не только от выбранной конструкции крыши, но и от выбора кровельного материала, способа его укладки и располагаемого бюджета.

Если здание проектируется для строительства в местности, где осадки в виде дождя и снега очень частые гости, то угол конструкции крыши должен быть 45 или более градусов.

При проектировании крыши стоит учитывать следующее правило – чем больше градус уклона, тем больше материала уйдет на покрытие такой крыши.

Наименьшее количество материала уйдет на плоскую крышу. Но она хороша там, где выпадает мало осадков и дуют сильные ветра. Осадки на плоской крыше скапливаются в лужи. Ниже вы ознакомитесь с некоторыми способами создания уклона на плоской крыше.

А вот при сильных ветрах плоская крыша не оказывает сопротивления, поэтому и нагрузка на здание значительно снижается.

Совет Как вычислить уклон

Если вам надобно вычислить уклон ската крыши либо уклон дороги, ваши действия будут различными, правда тезис расчета идентичен. Выбирать формулу для расчета уклон а следует в зависимости от того, в каких единицах необходимо получить итог.

Инструкция

1. В первую очередь реально либо мысленно постройте прямоугольный треугольник, в котором одной из сторон будет опущенный на землю перпендикуляр. Дабы возвести такой треугольник на участке земли либо дороге, воспользуйтесь нивелиром. Определите высоту в 2-х точках измеряемого объекта над ярусом моря, а также расстояние между ними.

2. Если надобно обнаружить уклон небольшого объекта, расположенного на земле, возьмите ровную доску либо и, применяя уровнемер, расположите ее сурово горизонтально между двумя точками. В нижней точке под нее придется подложить подручные средства, скажем, кирпичи. Померяйте рулеткой длину доски и высоту кирпичей.

3. Дабы обнаружить уклон ската крыши, зайдите на чердак и от определенной точки ската опустите вниз нить с грузом, до самого пола. Измерьте длину нити и расстояние от опущенного груза до пересечения ската с полом чердака. Методы измерения могут быть самыми различными, вплотную до фотографирования объекта и измерения сторон на фотографии – ваша цель при этом узнать длину 2-х катетов в полученном прямоугольном треугольнике.

4. Если у вас есть довольно подробная карта физическая карта местности, посчитайте уклон с ее подмогой. Для этого подметьте крайние точки и посмотрите, какие обозначения высоты там подмечены, обнаружьте между ними разницу. Измерьте расстояния между точками и при помощи указанного масштаба посчитайте настоящее расстояние

Обратите внимание, все расстояние обязаны быть измерены в одних и тех же единицах, скажем, только в метрах либо только в сантиметрах

5. Поделите противолежащий катет (вертикальное расстояние) на прилежащий (расстояние между точками). Если вам необходимо получить уклон в процентах, умножьте полученное число на 100%. Дабы получить уклон в промилле, умножьте итог деления на 1000‰.

6. Если вам нужно получить уклон в градусах, воспользуйтесь тем, что полученный при делении катетов итог – тангенс угла наклона. Посчитайте его арктангенс при помощи инженерного калькулятора (механического либо онлайн). В итоге вы получите значение уклон а в градусах.
