Технология возведения фундаментной плиты от А до Я

Подготовка грунта и земляные работы

После снятия с ленточного фундамента опалубки и обратной засыпки внешних пазух, все усилия следует сосредоточить на центральной части плана будущего здания. Основная задача — удалить верхние слои почвы и засыпать внутренний объём материалом с определенными свойствами: гигроскопичностью, стерильностью и низкой теплопроводностью. Эту задачу нужно выполнить с учётом ряда особенностей.

В первую очередь, нужно понимать, что зона пола — не самый выраженный тепловой мост («мостик холода») в теплозащите здания. Однако, усилению теплового потока через пол способствует высокая плотность, а значит и теплоёмкость внешней среды. Кроме того, при устройстве пола по грунту, нулевая отметка дома находится выше фундамента и гораздо выше уровня грунта, поэтому, подготовку следует выполнять, с учётом необходимости устройства не только горизонтального, но и вертикального пояса теплозащиты.

Вариант бетонного пола по грунту с обратной засыпкой фундамента керамзита или гравия: 1 — материнский грунт; 2 — глинонабивной замок; 3 — засыпка гравия или керамзита; 4 — песчаная подушка; 5 — черновая стяжка; 6 — слой утеплителя; 7 — чистовая армированная стяжка; 8 — чистовой пол

Процесс подготовки начинается с выемки грунта внутри фундамента до обнажения слоя плотной глины без посторонних вкраплений, либо до отметки залегания. Это выполняется, с целью устранить миграцию влаги в засыпку из внешних слоёв грунта. Поэтому, если при вскрытии до глубины залегания фундамента не было обнаружено плотного водоупорного слоя, он создается вручную глинонабивным методом.

После этого, производится обратная засыпка фундамента. При последующем устройстве стяжки по грунту, в этих целях может использоваться песчано-гравийная смесь, которая насыпается до верха фундамента слоями по 3–5 см с периодическим сухим уплотнением. Если же пол будет деревянным, — лучше отдать предпочтение керамзиту, который насыпается до уровня на 15 см ниже отметки фундамента.

Расчет толщины плитного фундамента

Суть вычислений сводится к определению характеристик грунта, подбору и проверке параметров основания с учетом ожидаемых нагрузок. Результаты используются при расчете количества необходимых стройматериалов, составлении схемы армокаркаса и с целью подтверждения экономической целесообразности выбора. Расчет минимальной толщины проводится в следующей последовательности:

• Анализ состояния грунта и подбор оптимального удельного давления на него (табличная величина).
• Определение суммарного веса конструкции, включая стены, перекрытия, кровлю и снеговые нагрузки.
• Расчет площади фундамента и получение удельной нагрузки на 1 м2 путем ее деления на предыдущую величину. После сравнения этого значения с оптимальным разница используется для нахождения массы самой плиты.
• Вычисление объема конструкции путем деления на плотность железобетона (по умолчанию 2500 кг/м2), определение ее требуемой толщины.
• Округление до значения, кратного 5, проведение перерасчета. При правильно выбранной толщине разница не превышает ±25 %.
• Выбор марки бетона исходя из величины удельной нагрузки на 1 м2.

Для исключения ошибок можно воспользоваться калькулятором расчета оптимальной толщины, результаты оцениваются с экономической точки зрения: при высоте плиты свыше 35 см стоит подобрать другой тип фундамента, при менее 15 или получении отрицательного значения следует снизить вес постройки.

Толщину дренажной подушки выбирают исходя из параметров грунта, при использовании тяжелых стройматериалов она по умолчанию составляет 50 см: 30 песка и 20 щебня.

Для надежной эксплуатации двухэтажного дома из дерева или пенобетона достаточно высоты в 20-25 см, из кирпича – 30-35. Схема армирования подбирается исходя из полученной толщины: для оснований в пределах 15 см требуется одна сетка (включая ребристые), для 20 см – две. Придерживаются стандартного минимального отступа от края бетона – 50 мм, интервал расположения соседних прутьев варьируется от 20 до 30 см, на участках с повышенным напряжением рекомендуется их усиление. Диаметр арматуры – от 12 до 16 мм, в среднем на 1 м3 плитного фундамента уходит 100 кг металла.

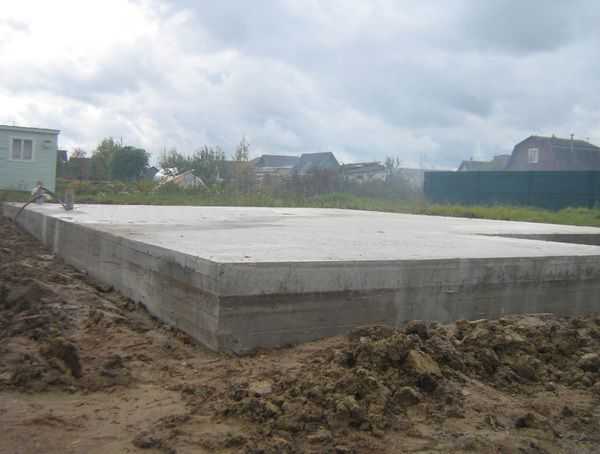

Плюсы и минусы плитного фундамента

Плитный фундамент обладает большим количеством преимуществ, среди которых:

• Фундамент имеет небольшое давление на грунт. Это достигается благодаря пространственному армированию, а также его большой площади, что позволяет достаточно легко переносить подвижки грунта в разные сезоны года, при этом основание равномерно поднимается и опускается вместе со строением. Это дает возможность предотвратить образование трещин и зазоров в стенах.
• Фундамент можно без особых усилий возвести самостоятельно, без использования специальной техники и квалифицированных работников, однако необходимо четко соблюдать весь процесс заливки бетона.
• Плита фундамента из-за своей большой площади может вынести большие нагрузки от дома, в особенности, если расположена на устойчивом не пучинистом грунте.
• Плита как бы «плавает» на почве во время сезонного пучения, и равномерно по всей ее площади приподнимается вместе со строением.
• Плитное основание можно использовать в качестве чернового пола, что дает возможность сократить расходы на установки лаг, однако плитный пол необходимо утеплить и защитить от грунтовых вод.
• Плитный фундамент является идеальным вариантом, если необходимо построить дом на грунтах, где грунтовые воды располагаются очень близко к поверхности, на смешанных и сильно промерзающих грунтах.
• Фундамент обладает большой прочностью и сейсмоустойчивостью, что позволяет его использовать в сейсмоактивных зонах.

Среди минусов фундамента можно отметить большие затраты средств на его возведение, а в некоторых случаях и использование специальной техники. Также при его использовании нельзя построить строение с подвальным помещением.

Что такое ленточно-плитное основание?

В этом виде фундамента используется технология железобетона, которая имеет единую форму и укладывается по периметру всей ленты основания.

Причем встречаются разновидности с опорой плиты на почву и без. Когда плита не давит на почву, а только на основание, такую конструкцию можно сравнить с методом применения плит перекрытия.

Обе конструкции показывают прекрасные технические характеристики при работе в тандеме.

Важно! Такой вариант подразумевает возможность не только создания «цоколя», но и помещения для автомобиля.

Строительство плитного фундамента

Строительство плитного фундамента состоит из нескольких этапов, по окончании каждого из которых должен осуществляться контроль качества выполненных работ. Мы не будем подробно описывать весь процесс, но ответим на ключевые вопросы, которые часто задают участники форума

Как рассчитать толщину плиты и сечение арматуры?

При этом следует руководствоваться нормативами (СП и СП ). Более простой путь предполагает использование готовых проектов, которые имеются у всех крупных строительных фирм. Для проверки расчётов и сравнения вариантов стоит задействовать специальные компьютерные программы, например Foundation, GIPRO или WINBASE.

Нужен ли дренаж вокруг и под плитой фундамента?

На болотистых и подтопляемых участках он крайне желателен. При этом функцию дренирующего слоя выполняет подсыпка из щебня крупной фракции (20–70 мм). Система будет более эффективной, если проложить в толще подсыпки трубчатые дрены (их оптимальный шаг составляет 1,5–2 м). Также необходима дрена по периметру плиты или отмостки. Вода должна отводиться в дренажный колодец или на понижающийся рельеф; при уровне грунтовых вод менее 1 м от поверхности целесообразно задействовать систему автоматической откачки воды насосом. Наличие дренажа уменьшит риск промерзания грунта под домом, продлит срок службы фундамента и снизит риск растрескивания отмостки.

Плиту заливают под всем домом, включая крыльцо и террасу (веранду). Если пристраивать эти элементы позже, велика вероятность образования перекосов и трещин на стыке стен.

Как проложить коммуникации?

Водопроводные и канализационные трубы, а также электрокабель (если предусмотрен его подземный ввод) прокладывают при устройстве подушки. Их защищают от возможного повреждения слоем ЭППС или оборачивают несколькими слоями гидро­изоляционного материала. В принципе, возможно подключение к коммуникациям и после окончания строительства — через пристенный утеплённый короб.

Можно ли возводить плитный фундамент в холодное время года?

Это возможно, но связано с увеличением затрат и риском снижения надёжности конструкции.

Можно ли возвести плитный фундамент из самодельного бетона?

Только для небольшой постройки хозяйственного назначения. Если речь идёт о доме, то такой способ исключён, ведь при заливке бетона малыми порциями не избежать многочисленных «холодных» швов, которые катастрофически снизят жёсткость плиты и её стойкость к образованию тре­щин. При доставке готового бетона перерыв между прибытиями автомиксеров должен составлять 3–4 ч.

Можно ли укладывать напольное покрытие непосредственно на поверхность шведской плиты?

Да, как правило, удаётся обойтись без выравнивающей стяжки. В крайнем случае доливают тонкий слой самонивелирующейся смеси. Заметим, что на шведскую плиту желательно укладывать покрытия, хорошо проводящие тепло, например керамогранитную или каменную плитку, специальный ламинат.

3 мифа об армировании

1. Арматуру следует вязать, а не сваривать, так как сварка отрицательно влияет на прочность металла. В действительности это касается только легированной арматуры, которая в индивидуальном строительстве практически не используется. Вязать арматуру проще и дешевле, чем и объясняется популярность этого способа монтажа.
2. Вязать арматуру можно чем угодно и необязательно плотно, так как соединения необходимы лишь для монтажного позиционирования элементов каркаса. Между тем, согласно строительным нормативам, при вязке нахлёсточных и крестообразных соединений стержни должны быть подтянуты друг к другу без зазора. Нахлёсты (их длина равна 40 диаметрам арматуры) следует связывать стальной проволокой в нескольких местах.
3. Диаметр арматуры не важен, если соблюдается требуемый коэффициент армирования (отношение площади сечения арматуры к площади сечения бетонной конструкции). На самом деле использование тонкой арматуры (8 мм) увеличивает трудоёмкость монтажа и усложняет контроль качества выполненных работ.

Укрупнённый расчёт стоимости строительства утеплённого плитного фундамента площадью 80 м2

• Дачный участок

  Как сделать фундамент из блоков ФБС: пошаговая инструкция и советы по выбору материала

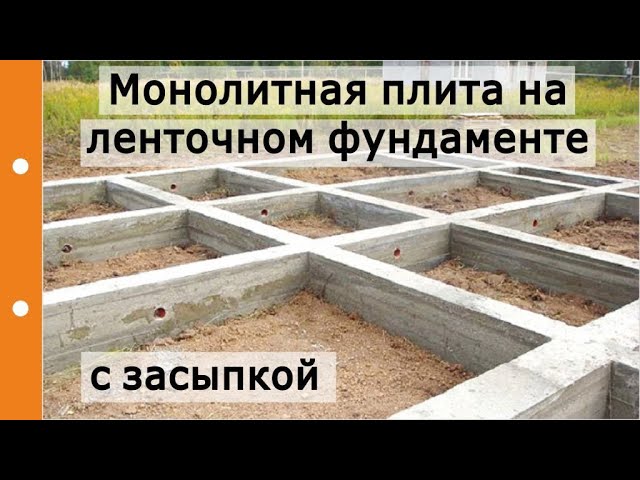

Фундамент ленточный с плитой перекрытия

В стране сложилась ситуация, когда многие горожане получили возможность обзавестись собственным загородным домом. Но желание сэкономить подталкивает некоторых из них к решению об отказе от услуг профессионалов и выполнению строительных работ собственными силами. Однако отсутствие должной квалификации и опыта обязательно скажется на качестве работ. В результате совершаются ошибки, на исправление которых приходится затрачивать дополнительные средства. Большинство подобных ситуаций встречается при устройстве фундамента, причем чаще всего, когда монтируется ленточный фундамент с плитой перекрытия.

Принципы подбора конструкции фундамента

Наш многолетний опыт строительства загородных жилых домов, коттеджей и дач в Москве и области подсказывает, что геологическая обстановка в этом регионе почти повсеместно позволяет создавать и использовать предварительно смонтированный ленточный фундамент с устанавливаемой на нем плитой перекрытия. Такой фундамент прочен и надежен, он не просядет со временем, передавая нагрузку от здания на подстилающий грунт. В зависимости от состава грунтов мы монтируем одну из следующих конструкций:

1. ленточный фундамент с плитой перекрытия мелко заглубленный;
2. такой же фундамент, но глубоко заглубленный;
3. фундамент из монолитного бетона с армированием;
4. фундамент из сборных ж/б элементов.

Отметка заглубления фундамента подбирается в зависимости от нагрузки, то есть от веса стенового материала. Если у дома каркасная или модульная конструкция, а также если он будет сооружаться из легких блочных материалов (ячеистого бетона или древесины), то монтируется мелко заглубленная конструкция.

Когда стены дома запроектированы из более тяжелых материалов (кирпича или монолитного бетона) или грунты оказываются пучинистыми — создается глубоко заглубленная конструкция. Перекрытие всех типов фундаментов осуществляется ж/б плитами, пустотелыми, изготовленными в заводских условиях, или созданными на строительном объекте из монолитного бетона.

Выбор типа плит зависит от ширины перекрываемого пролета и от нагрузки, которую плиты должны будут выдерживать в процессе эксплуатации.

Порядок работ по устройству ленточного фундамента с плитой перекрытия

В последние годы Москва и Московская область активно застраиваются, причем большинство из сооружаемых малоэтажных домов создается за пределами городов. Выполняя подобные заказы, мы начинаем строительство с устройства фундамента, В подавляющем большинстве случаев фундамент монтируется ленточной конструкции, а его перекрытие выполняется ж/б плитой. Причем эта плита может быть как пустотелой, изготовленной на заводе, так и монолитной. Добиваясь высокого качества выполнения строительных работ, мы весь процесс сооружения фундамента разделяем на ряд последовательных этапов. В составе каждого этапа выполняются следующие виды работ:

– подготовительные, когда производится планировка территории, завоз строительных материалов и разметка, то есть обозначение расположения осей дома;

– земляные, включающие разработку траншей под ленточный фундамент ручным или механизированным способом (в зависимости от объема работ);

– отсыпка и трамбовка песчаной подушки;

– опалубочные с устройством проходов под инженерные коммуникации и обязательной проверкой надежности жесткой фиксации отдельных элементов опалубки;

– арматурные, когда в траншею укладываются арматурные каркасы, у которых вертикальные и горизонтальные стержни соединены при помощи сварки с шагом 10-20 см;

– бетонные, включающие укладку монолитного бетона, изготовленного непосредственно на объекте строительства, когда размеры фундамента невелики, или произведенного на заводе (производственной базе) в случае потребности в большом объеме бетона;

– монтируется плита перекрытия, укладываемая на ленточный фундамент;

– ленточный фундамент с плитой утепляется и гидроизолируется;

– устраивается отмостка и дренаж.

Некоторые данные о сроках эксплуатации ленточных фундаментов

Заказывая у нас сооружение ленточного фундамента с плитой перекрытия, можете быть уверены, что работы будут выполнены качественно и в согласованный срок. Мы гарантируем, что фундамент не будет разрушаться 50 лет, если в тело фундамента укладывался кирпич, до 80 лет, если фундамент создавался из сборных ж/б блоков, и до 150 лет, если для монтажа использовался бутовый камень и монолитный бетон.

Преимущества и недостатки

Заливка плиты на ленточный фундамент является традиционным решением, у которого есть масса достоинств. Однако подобный проект требует немалых финансовых вложений. Чтобы снизить расходы, не жертвуя эксплуатационными свойствами и прочностью основания, строители стали применять монолитные чашеобразные конструкции, которые устанавливаются в перевернутом виде на ребра жесткости.

Среди плюсов плитных фундаментов на ленте следует выделить:

1. Повышенную прочность. Она обеспечивает надежную устойчивость и неподвижность несущих стен.
2. Уменьшенный расход из-за отсутствия лишнего расхода материалов.
3. Широкий выбор вариантов ленты, которые позволяют найти качественное решение для разных условий.
4. Возможность обустройства подвала.
5. Совместимость с разными типами почвы, включая слабонесущую.

Еще к плюсам ленточного основания следует отнести простоту монтажа и высокую скорость выполнения работ. Но, кроме преимуществ, технология имеет существенные недостатки. К ним относится ряд сложностей при монтаже узлов инженерных систем, поэтому возникает необходимость организации дополнительного пространства для их установки.

Для устранения проблемы можно воспользоваться вариантом дублирующих канализационных и водопроводных систем, которые устанавливаются непосредственно под плитой и используются в случае засорения основного водопровода.

Определение толщины основания

Толщина основания определяется типом грунта и весом постройки

Качественное планирование заливки плиты под гараж или дом требует проведения геологических изысканий. Это позволяет узнать расположение слоев почвы, наличия «верховодки». Из этого исходят при проведении расчетов.

Разные типы грунтов характеризуются своей несущей способностью:

• у крупнообломочных, гравийных, щебневых она самая большая – 5-6 кгс/см²;
• пески крупные, гравелистые – 3,5–4,5 кгс/см²;
• мелкие и средние пески – 1–3,5 кгс/см²;
• супеси – 2–3 кгс/см²;
• суглинки – 1–3 кгс/см²;
• твердые глины – 3–6 кгс/см²;
• глины пластичные – 1–3 кгс/см².

Давление плиты должно входить в эти параметры вместе с внешними нагрузками. Однако при расчете необходимой мощности плиты оперируют цифрами оптимального удельного давления. Расчетное значение не должно отклоняться более чем на 20—25%. Слишком тяжелая плита утонет со временем в грунте. Легкая будет слишком подвижна. Ее перекосит даже при незначительных подвижках почвы.

Учитывая, что на грунтах с высокой несущей способностью возведение плиты не имеет смысла, остаются следующие значения:

• плотные или пылеватые пески – 0,35 кгс/см²
• пески средней плотности – 0,25 кгс/см²
• супеси – 0,5 кгс/см²
• суглинки – 0,35 кгс/см²
• глины твердые – 0,5 кгс/см²
• глины пластичные – 0,25 кгс/см².

На супесях возможно размещение ленточного типа, а твердые глины бывают обманчивы. При близком расположении водоносных пластов возможна резкая потеря несущей способности грунта, плита попросту утонет. Здесь может помочь свайный буронабивной фундамент. В обоих случаях требуются углубленные исследования.

Плиты ленточных фундаментов: перекрытия из панелей и пол по грунту

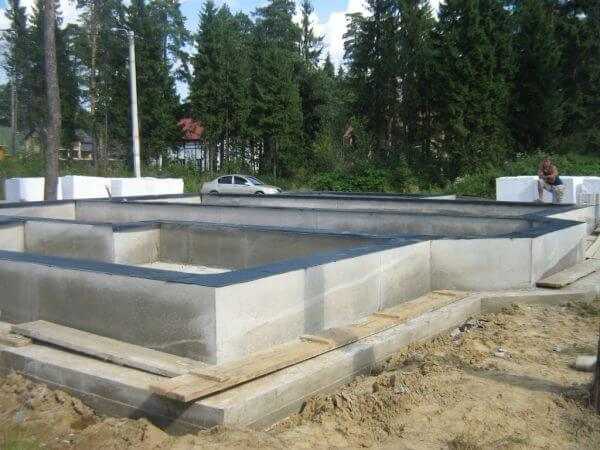

Ленточный фундамент стал популярным для строительства малоэтажных зданий из-за простой технологии и низкой стоимости работ. Он представляет собой замкнутый контур из железобетона, который расположен по периметру несущих стен.

МЗЛФ и пол по грунту

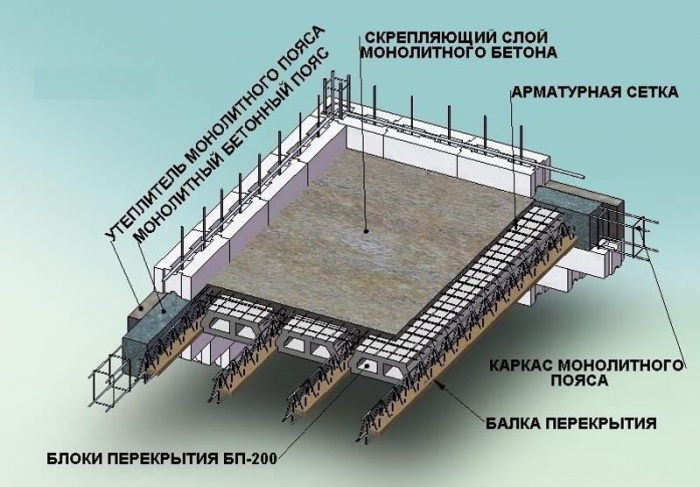

Перекрытия из панелей

Чтобы сэкономить деньги на внутренней засыпке, многие используют для перекрытий преднапряженные плиты с круглыми пустотами. Это оптимальный вариант по соотношению цена/качество, но если вы положите их на ленточный фундамент, и наглухо закупорите пространство внутри, то со временем там скопится влага из почвы.

Поэтому нужно обязательно предусмотреть в таком случае сквозную вентиляцию. Для этого фундамент должен выступать над землей на высоту 40-50 сантиметров, чтобы зимой снег не закрывал вентиляционные отверстия.

Ржавчина на перекрытиях из-за нарушения технологии

Стоит учитывать, что чаще цоколь находится на гораздо меньшей высоте, и сделать вентиляционные отверстия у вас не получиться, или они будут закрыты зимой.

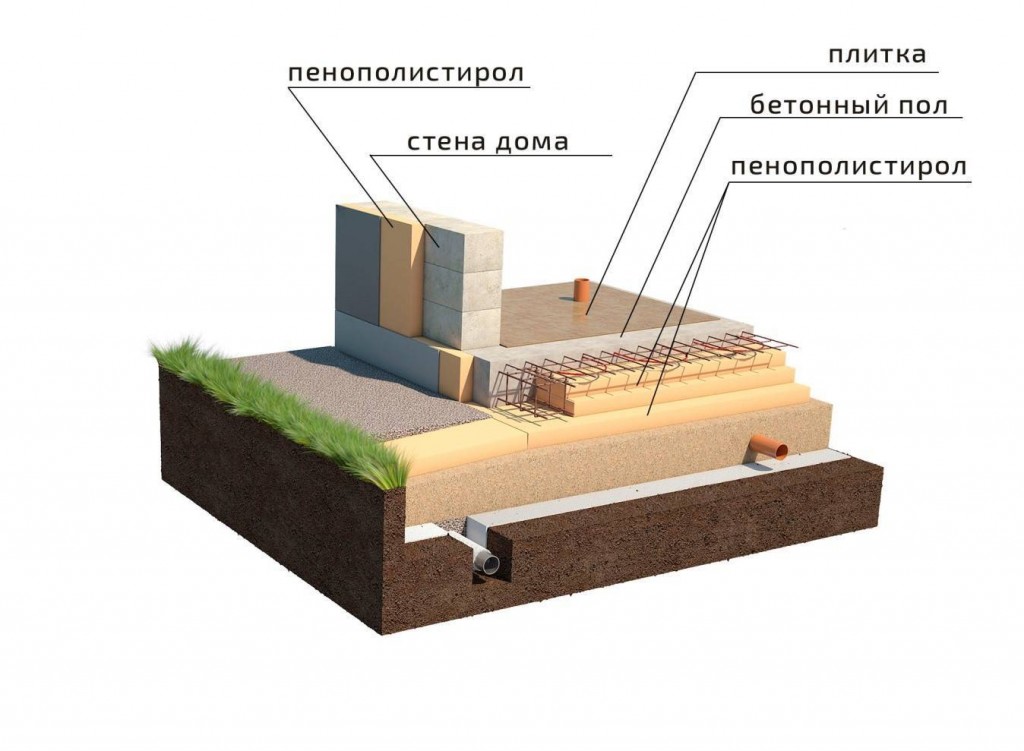

Пол по грунту

Если в доме не планируется подвала, то более надежным, но дорогим вариантом будет сделать пол по грунту. Грубо говоря, внутрь фундамента будет залита монолитная плита. В этом случае пол в доме будет прочным и можно будет сделать подогрев.

При этом важно сделать, чтобы ленточный фундамент или плита не были жестко связаны между собой. Иначе со временем одно из оснований даст усадку, появятся трещины и перепады высот.

Плавающую конструкцию фундамента можно реализовать по следующей технологии:

Инструкция по прослойке бетонной плиты для пола

• Фундамент закрывается гидроизоляцией и обсыпается снаружи и внутри до одного уровня.

Обратите внимание! Внутреннюю засыпку грунта обязательно нужно делать послойно по 20-30 см.

Только такая толщина позволит хорошо уплотнить слой с помощью с помощью трамбовки 100-150 кг.

• Чтобы уплотнить грунт нужно нанести поверх него слой щебня фракцией 40-60 мм. Если это в помещении будет высокая нагрузка, то нужно использовать мелкий щебень фракцией 10-20 мм. Обязательно нужно потом пройтись трамбовкой по нему, чтобы нижний слой щебня вошел в грунт.

Трамбовка песка

• Следующим слоем будет бетонная подготовка. Она нужна в качестве основания для гидро-пароизоляции. Если класть её прямо на щебень, то во время работ строители повредят её герметичность.
• Пароизоляцию нужно уложить с нахлестом на стены. Если не сделать этого слоя, то влага из грунта попадет в конструкцию чистового пола и сконденсируется там.
• Далее укладывается утеплитель для фундамента. Для этого хорошо подходит экструдированный пенополистирол, из-за своего низкого водопоглощения, высокой долговечности и прочности на сжатие.

Совет! Чтобы защититься от проникновения холода с торцов, нужно закрепить утеплитель с нахлестом на стены.

Он послужит демпфером для стяжки.

• Стяжка пола делается с армированием сварочной сеткой 100*100 сечением 3 мм. Если стяжка делается в высоконагруженном помещении, например в гараже, то сетка должна быть 50*50 сечением 4 мм, и толщина стяжки не менее 10 см.
• Последним этапом будет финишное покрытие пола. Это может быть любой материал: плитка, керамогранит, ламинат, линолеум и т.д.

Прослойка плиты по грунту с использованием теплого пола

Чтобы лучше разобраться в данной технологии, рекомендуем посмотреть видео в этой статье.

Можно ли сэкономить

Такой ленточный фундамент с плитой внутри будет дорогим, но соблюдая эту технологию, вы обеспечите своему дому высокую долговечность и надежность.

Как же можно сэкономить на строительстве?

В первую очередь можно заменить пароизоляцию обычной полиэтиленовой пленкой. Но обязательно нужно укладывать её в два слоя. Однако стоит учитывать, что полиэтилен достаточно нежный материал, и его легко повредить при строительных работах.

Если слой внутренней засыпки у вас меньше 20 сантиметров, можно уплотнить грунт с помощью глины. Так вероятность порвать пленку об щебень при монтаже у вас пропадет.

Примечание! Стоит учитывать, что полиэтилен не даст хорошей пароизоляции, и влага все равно будет проникать внутрь. Песчаная подушка под плиту

Экономный вариант не рекомендуется использовать в помещениях, где планируется укладывать дорогое напольное покрытие, чтобы не испортить его.

Популярные ошибки

Наиболее встречающейся ошибкой является нарушение очередности пирога плиты или использование других материалов. Многие просто не понимают предназначение каждого слоя.

Например, если вы вначале положите слой геотекстиля, а потом слой щебня, от такой прослойки не будет толку. Геотекстиль не даст хорошо уплотнить почву щебнем из-за своей плотности, при этом он не будет обеспечивать паро- и гидроизоляцию.

Также нельзя использовать в этом случае в качестве наполнителя для повышения уровня керамзит. У него высокая водопоглощаемость, и когда вы зальете его бетонной стяжкой, он впитает влагу, и бетон будет сохнуть гораздо дольше времени. По этой же причине его нельзя использовать в качестве утеплителя. Есть гораздо более эффективные материалы, которые не впитывают влагу.

Заключение

Таким образом, вы можете сделать своими руками надежный бетонный пол в своем доме, который будет опираться на грунт. Для этого будет достаточно низкого фундамента 20-30 см над землей. Особенно это актуально, если используются готовые низкие ФЛ плиты ленточного фундамента.

Читать далее…

Порядок определения постоянной нагрузки

• Действующие СНИП определяют, что толщина монолитного фундамента с учетом постоянной нагрузки рассчитывается в зависимости от грунта:
• Определяя, как рассчитать толщину при строительстве здания на песчаных грунтах, вес плиты не учитывают
• При работах на глинистых основаниях показатель массы нужно разделить на 2
• Расчет толщины плитного фундамента при проведении строительства на плывучих основаниях заводится в расчет полностью
• Коэффициенты, которые используются при выполнении расчетом для дома, могут быть взяты из «Руководства по проектированию каркасных строений и сооружений башенного типа».
• Они представлены в разделе «Нагрузки и воздействия». Минимальный коэффициент надежности соответствует металлическим конструкциям и составляет 1,03. Бетонные и железобетонные конструкции, стяжки, изоляционные слои имеют максимальный коэффициент, составляющий 1,3.

Последовательность расчета

В процессе расчета плитного фундамента выполняют следующие действия:

Технология устройства плитного фундамента

• Вычисляют суммарные усилия от фундамента и основной части сооружения. Значение определяют сложением сил постоянного и временного действия.
• Определяют допустимую нагрузку. Величину определяют по нормативным документам в зависимости от типа грунта.
• Определяют максимальную массу основания.
• Вычисляют максимальную толщину опорной плиты. Полученное значение округляют в меньшую сторону до значения, кратного 5 мм.
• Повторяют решение задачи с принятой толщиной опоры.

Для автоматизации процесса используются специальные компьютерные программы.

Достоинства и недостатки

Ленточный фундамент — это общее название группы оснований, отличающихся высокими рабочими характеристиками и простотой возведения.

Преимущества ленты:

• Прочная опора для несущих стен.
• Экономичность, отсутствие лишнего расхода материалов.
• Много вариантов конструкции, позволяющих выбрать оптимальный тип для имеющихся условий.
• Для возведения не требуется привлекать специалистов, работы можно выполнить самостоятельно.
• Надежное основание не мешает обустроить подвал.
• Возможность строить на разных грунтах, в том числе на слабонесущих.

Кроме того, преимуществом ленточного основания можно назвать простоту, интуитивно понятную технологию строительства, делающую работу более качественной и эффективной.

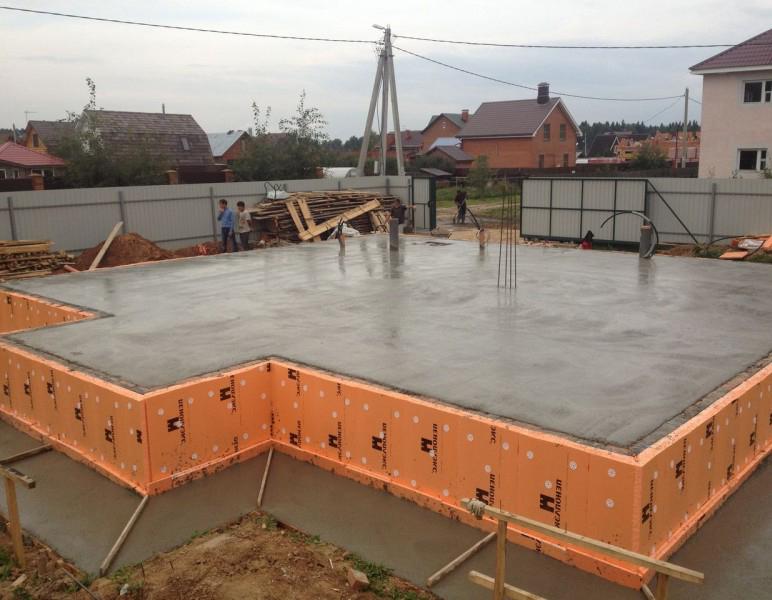

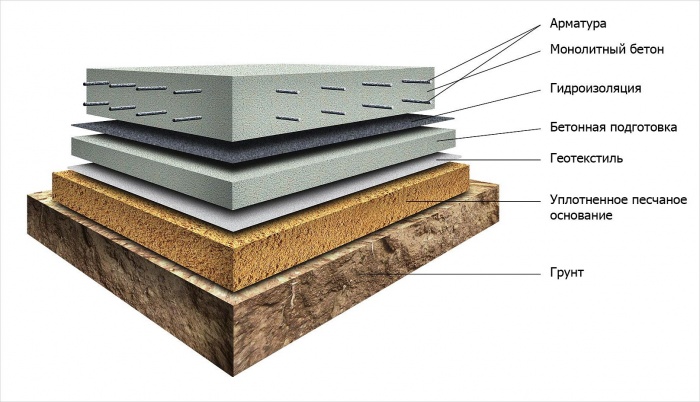

Устройство плитного фундамента

В первую очередь следует уделить внимание качественной гидроизоляции. Она позволит защитить фундамент, а значит и всё строение от разрушения, предотвратит возникновение сырости, грибка и плесени в помещениях. Разнообразие гидроизоляционных материалов огромно – есть рулонные, напыляемые, обмазочные.

Защита фундамента от воды осуществляется по всей его площади. На подушку из песка обычно внахлёст укладываются рулонные материалы, стыки между которыми герметизируются оплавлением горелкой.

После отведения грунтовых вод и монтажа гидроизоляции выполняется вязка арматуры. Обычно минимальный используемый диаметр 12 мм. Арматура укладывается решёткой в среднем через 20-30 см.

Между собой перпендикулярные стержни соединяются вязальной проволокой. Безусловно, арматуру можно и сваривать, однако этот процесс значительно снижает коррозионную стойкость стали, и её необходимо дополнительно защищать от разрушения.

От края плиты арматуру должен отделять защитный слой бетона минимум в 4-5 сантиметров.

Фундамент лучше заливать сразу за один раз. Если это невозможно, то перерыв между этапами не должен быть больше 12 часов. За больший срок бетон сильно застынет, и вместо цельной плиты получится несколько отдельных фрагментов, что значительно ухудшит эксплуатационные характеристики фундамента.

В бетоне очень важно соблюдение пропорций основных компонентов, поэтому, чтобы они не нарушались, в жаркую погоду залитый фундамент необходимо поливать водой из шланга, а в случае дождей и избыточной влажности – накрывать полиэтиленовой плёнкой.

В среднем бетон набирает большую часть своей прочности за месяц, однако использование специальных добавок для ускорения твердения способно значительно уменьшить этот срок.

Твердеть фундамент должен в условиях положительной температуры, поэтому при выполнении строительных работ в зимнее время строительную площадку следует прогревать.

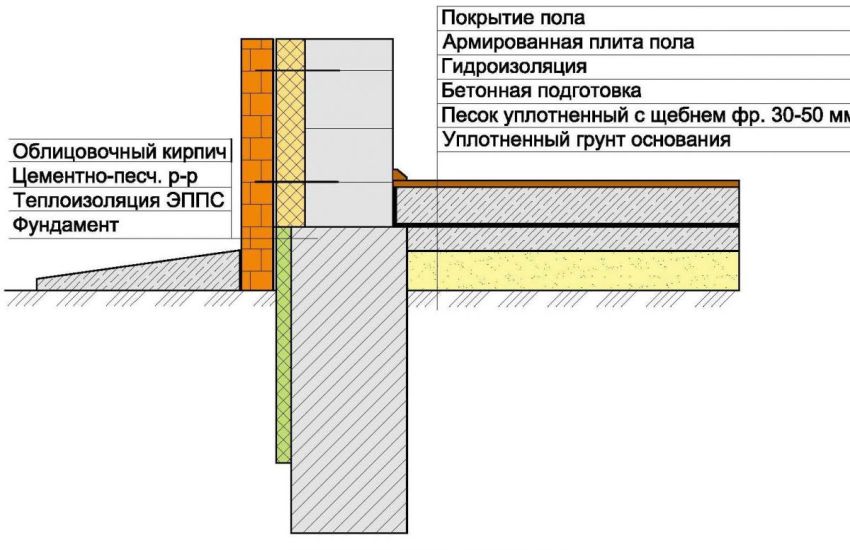

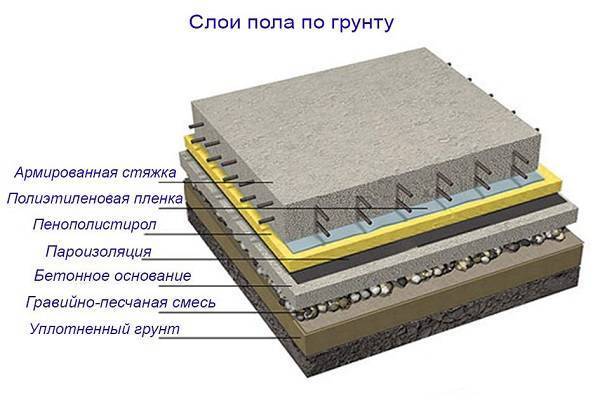

«Пирог» пола по грунту

Чтобы правильно сделать пол первого этажа по грунту, необходимо использовать все требующиеся слои конструктивного пирога:

• Самым нижним слоем будет песчано-щебёночная подушка , которая тщательно трамбуется. Это обеспечит стабильность всей конструкции и защитит от усадки.
• После этого выполняется бетонная подготовка . Для этого достаточно плиты высотой 40-70 мм, выполненной из бетона низкой прочности.
• Гидроизоляционная прослойка защитит теплоизоляционный материал от влаги, поступающей из земли. Для гидроизоляции пола обычно используют рулонные материалы, плёнки или мембраны.
• Слой теплоизоляции выполняется из прочного и эффективного теплоизоляционного материала. Высота слоя зависит от климатических условий в регионе и используемого материала. Этот слой поможет вам снизить теплопотери, что в свою очередь позволит уменьшить расходы на отопление дома.
• Армированная железобетонная стяжка – это основа для укладки разных видов напольных покрытий. На неё можно уложить ламинат, линолеум, доску, пробку, керамогранит или кафель. Для укладки паркета по стяжки необходимо сделать основу из многослойной фанеры.

Важно: поскольку глубина котлована больше, чем проектная отметка низа подушки, эта часть ямы засыпается грунтом с послойной трамбовкой. После этого можно делать подушку высотой 60 см. При этом каждые 20 см засыпки трамбуются отдельно.

Конструкция и схема правильного пирога плитного основания под дом

Классический «пирог» плитного основания состоит из следующих слоев:

1. Подушка из нерудных материалов – песка, щебня, песчано-гравийной смеси.
2. Бетонная стяжка для усиления конструкции и обеспечения идеально ровной поверхности.
3. Несколько слоев рулонного гидроизоляционного материала.
4. Один или два слоя утеплителя (чаще всего экструдированного пенополистирола).
5. Армирующий каркас из одной сетки или двух связанных в пространстве поясов, изготовленных стальной рифленой арматуры.
6. Непосредственно слой бетонной плиты толщиной 0,1–0,4 м.
7. Слой гидроизолятора, нанесенный на затвердевшую плиту.

Схема дополняется дренажным кольцом по периметру и отмосткой с подложкой из утеплителя. Как правило, чтобы исключить смешивание нерудных материалов подушки с землей, дно грунта укрывают геосинтетической тканью.

Нужен ли щебень?

Подушка под плитным фундаментом может состоять только из уплотненной песчаной прослойки и подбетонки, но большинство практикующих строителей добавляют в «пирог» слой щебня средней фракции.

Этот материал характеризуется морозостойкостью (F15 до F400) и повышенным сопротивлением к силам морозного пучения, поэтому в разы уменьшает риск возможных деформаций в фундаменте при температурных перепадах. Щебенку укладывают слоем до 20 см на уплотненный песок. Нерудный материал орошают водой и тщательно уплотняют виброплитой.

Укладка линолеума на бетонный пол

Устройство пола по бетонной плите фундамента может предполагать использование линолеума. На первом этапе подготавливается основание, от качества которого будет зависеть срок службы финишного покрытия. Важно исключить впадины и выступы, которые помогут стать причиной изнашивания линолеума. Если перепады высот превышают 2 мм на квадратный метр, то впадины шпаклюются, а выступы устраняются сбиванием. После этого выполняется новая стяжка пола, для этого обычно используется цементный или бетонный раствор, а также наливные смеси.

Перед тем как уложить линолеум на бетонный пол, важно застелить пленку, а после – утеплительный материал. При укладке финишного слоя в помещении должна поддерживаться температура не ниже +18 °C, при этом влажность не должна превышать 68%.

С каждой стороны при раскраивании линолеума должно остаться 10 см. Если имеются швы, то их нужно расположить по направлению света от окон, так они будут менее заметными. Уложить линолеум можно без приклеивания, с помощью клея или мастики, а также с использованием скотча. Наиболее эффективной и трудоемкой окажется технология с применением клея или мастики. Для больших площадей данная методика является единственно верной.

Виды расположения швов

Швы в монолите могут располагаться:

• вертикально;
• под углом;
• горизонтально.

Согласно требованиям СНиП сваи и колоны могут послойно заливаться только с образованием швов, расположенных горизонтально. Ленточные фундаменты допускают присутствие и вертикально направленных швов. В таком случае арматура, расположенная горизонтально, должна связывать углы здания.

Горизонтальные швы требуют установки вертикальной арматуры в обязательном порядке. На практике монолитные ленты заливаются горизонтально ориентированными слоями, так как создание отдельных монолитных блоков более трудоемко.

Этапы заливки плиточного основания.

Как залить плиту под фундамент гаража.

Для получения качественного и функционального основания нужно пройти через такие этапы:

1. Перед началом работы нужно изучить поверхность грунта на предмет наличия перепадов высоты.
2. Нужно тщательно выровнять строительный участок – убрать неровности по всей плоскости, где будет устанавливаться фундамент.
3. Засыпать бетонную подушку, состоящую из песка и щебня.
4. Уложить гидроизоляцию.
5. Изготовить опалубку.
6. Смонтировать двойной армированный каркас.
7. Залить бетонную смесь. Уложить последний слой необходимо за небольшой промежуток времени, для того чтобы можно было разгладить поверхность делая при этом плоскость более ровной.
8. Для того чтобы плиточная основа равномерно сохла, что позволит сделать ее более качественной и прочной, ее необходимо накрыть полиэтиленовой пленкой и оставить на 1 – 1,5 месяца.
9. Последний этап – установка теплоизоляции.

Залить плиту под фундамент цена калькулятор.

Поэтапно выполненные работы позволят получить на выходе прочный и надежный плиточный фундамент. Если сделать правильные и точные подсчеты, при этом рассчитать физические и временные затраты, это позволит не только значительно сэкономить средства и время, но и получить хороший результат выполненной работы. Для этого нужно минимальное количество знаний, а именно, понимать, как правильно сделать прочный и надежный фундамент.

Рекомендация: Хорошая обзорная статья, из нее узнаете как залить плиту под фундамент. Обратите особое внимание, чтобы плита была залита за 1 день. Если нет такой возможности, то чтобы в будущем плита не трескалась обязательно нужно обеспечить надежное соединение между старым и новыми слоями бетона. В противном случае вы построите бракованную плиту.
