Возведение мелкозаглубленного ленточного фундамента

Мелкозаглубленный ленточный фундамент своими руками

Для начала на площадке выкапывается траншея, глубина которой составляет 0,5-0,7 м. На боковые откосы крепится гидроизоляционный материал, в качестве которого можно использовать полиэтилен, толь или пергамин. Гидроизоляция в последствии будет защищать песчаную подушку от заиливания и пучения. Далее траншея засыпается крупным песком, который формирует песчаную подушку. Песок засыпается, выравнивается и трамбуется слоями в 0,2-0,3 м, на него сверху укладывается еще один слой гидроизоляции и монтируется опалубка.

Для изготовления опалубки можно использовать обыкновенные деревянные доски, главное, чтобы они были достаточно прочными. Перед заливкой бетона на дно траншеи укладывается арматура (4 прутка диаметром 12 мм). Прутья между собой не свариваются. На них заливается бетон и, пока он не застыл полностью, сверху на него укладывается верхняя арматура. После высыхания бетона фундамент готов.

В чем недостатки обычного заглубленного фундамента?

Во-первых, под подошвой традиционного заглубленного фундамента не могут происходить процессы пучения почвы, а потому полностью отсутствуют нормальные перпендикулярные силы морозного пучения по направлению к поверхности почвы.

Во-вторых, как уже говорилось, немаловажна и неоправданная цена возведения такого фундамента для строительства 1-2-х этажной бани, а вот мелкозаглубленный фундамент – своими руками – позволяет сэкономить до 80% затрат.

В-третьих, кроме естественных сил пучения имеют немалое значение еще и касательные – которые иногда превышают норму. И чем больше площадь соприкосновения фундамента с грунтом, чем большее значение будут иметь эти силы. Ведь ленточные фундаменты мелкого заложения всегда имеют минимальную площадь соприкосновения, а потому касательные силы у них почти равны нулю. Тогда как у традиционных заглубленных они велики и даже могут поднять и фундамент, и целое здание. Вот почему заглубленные фундаменты без особых мероприятий по снижению таких сил никаких гарантий отсутствия пучения не дадут. К тому же в этом случае совершенно не используется несущая способность верхних слоев грунта, а потому решение – неэффективное.

Критерии применимости малозаглубленного фундамента

Мелкозаглублённый фундамент отличается простотой конструкции, но и уступает по прочности заглублённому варианту. Поэтому важно определить возможности для такой экономии и её целесообразность. Наиболее распространены такие фундаменты при возведении лёгких строений из камня или каркасных блоков.

Малопучинистые грунты подходят для возведения мелкозаглубленных оснований

К основным критериям выбора мелкозаглублённых оснований относятся следующие:

Если основные критерии выполнены, то можно приступать к подготовительным работам.

Общее представление

Как следует из названия статьи, данный тип является чем-то средним между капитальным заглубленным и незаглубленным фундаментом. Он представляет собой монолитные полосы железобетона, идущие по периметру здания и в местах, где впоследствии будут возводиться несущие стены здания. Мелкозаглубленному фундаменту присущи как достоинства, так и недостатки заглубленных и незаглубленных. Рассмотрим для начала его недостатки, ведь их не так-то и много.

Фундаменты мелкого заложения эффективны лишь в случаях, когда грунт на строительном участке не относится к категории пучинистых, а также при условии низкого уровня грунтовых вод (в противном случае лучше использовать свайный). Само собой разумеется, если возводить основание дома на нестойком грунте, а также грунте, который зимой неравномерно поднимется, ленточный фундамент (как бы хорошо он ни был армирован) треснет, что приведет к разрушению здания, которое на нем возведено. На таких фундаментах рекомендуется возводить легкие конструкции домов – кирпичные двухэтажные коттеджи можно строить только при условии непучинистого грунта на участке.

Теперь о преимуществах, благо их больше:

• ленточный мелкозаглубленный фундамент – экономичное решение. Если сравнивать его с заглубленными видами, то он обходится в 2-3 раза дешевле;
• он предполагает существенно меньший фронт работ, нежели заглубленный фундамент. Сюда можно отнести и относительно скромный объем земляных работ, и трудоемкость обустройства опалубки, и целый ряд других особенностей. По этой же причине такое решение позволяет существенно сократить сроки строительства дома;
• рассматриваемый нами тип,в отличие от незаглубленных, позволяет сделать небольшой подвал дома, к тому же он в меньшей степени подвержен пучинистым явлениям.

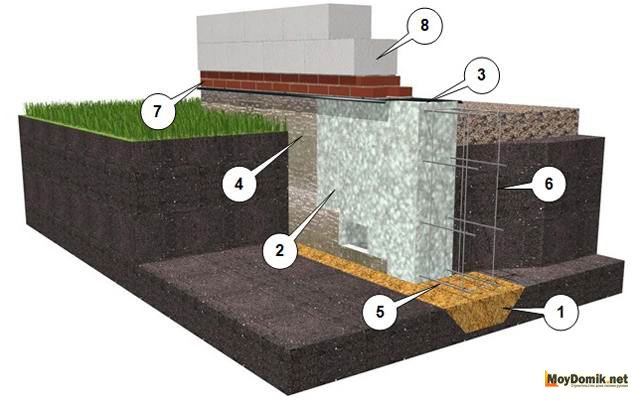

Устройство мелкозаглубленного фундамента

Одним из видов монолитных оснований является мелкозаглубленный фундамент для малоэтажных домов. Он представляет собой замкнутый железобетонный контур, монолитный или состоящий из сборных блоков. Конструкция укладывается на подушку из насыпных материалов. Возможно применение кирпичной или каменной кладки, но по прочности она уступает армированному бетону.

По классификации к мелкозаглубленным ленточным фундаментам (МЗЛФ) относятся основания зданий с глубиной заложения от 30 до 80 см. Они строятся выше точки промерзания грунта, рекомендуются для устройства на слабопучинистых почвах с хорошей несущей способностью. Ленточный фундамент выбирают при близком расположении грунтовых вод.

Особенностью МЗЛФ является способность двигаться вместе с грунтом, но благодаря прочности и равномерности смещения оставаться целым. Конструкция рекомендуется для домов этажностью не более трех. Постройки могут быть из следующих материалов:

• ячеистый бетон;
• каркасная конструкция;
• брус или бревна с деревянными перекрытиями;
• пустотелый кирпич.

Кроме жилых домов основания малого заглубления используют при строительстве гаражей, хозяйственных построек, бань. Фундамент такого типа сложно устраивать на участке с сильным уклоном. Так же конструкция не рекомендуется для торфяников и глинистой почвы.

Основное преимущество мелкозаглубленного фундамента — экономия средств

Преимущества МЗЛФ:

• Значительная экономия денежных средств в сравнении с другими типами основания. Расход бетона уменьшается на 40-70%, трудозатраты на 50-70%.
• Скорость возведения – небольшой объем работы позволяет устроить фундамент за короткий промежуток времени.
• Снижается риск подтопления и размывания грунтовыми водами.
• Работы по устройству фундамента доступны для самостоятельного выполнения.

Минусы фундамента:

• ограниченная нагрузка;
• сложности со строительством на наклонных участках;
• отсутствие подвала.

При выборе в качестве основания мелкозаглубленной ленты необходимо устройство отвода воды в виде дренажных канав с трубами. По периметру зданий монтируется водонепроницаемая отмостка шириной от 1 м.

Сфера использования и мелкозаглубленного ленточного фундамента

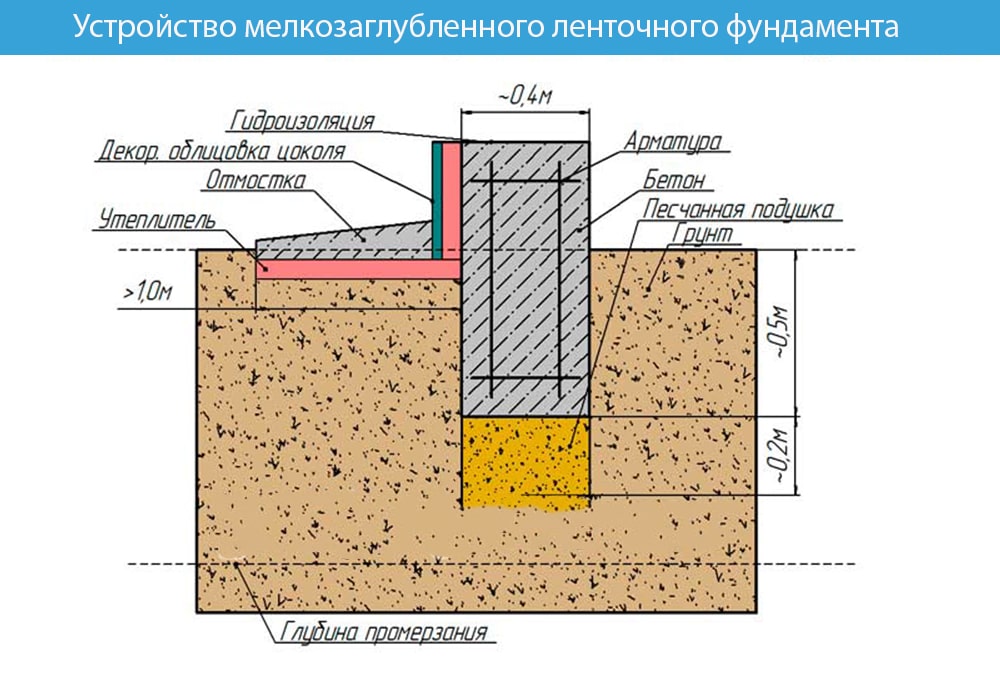

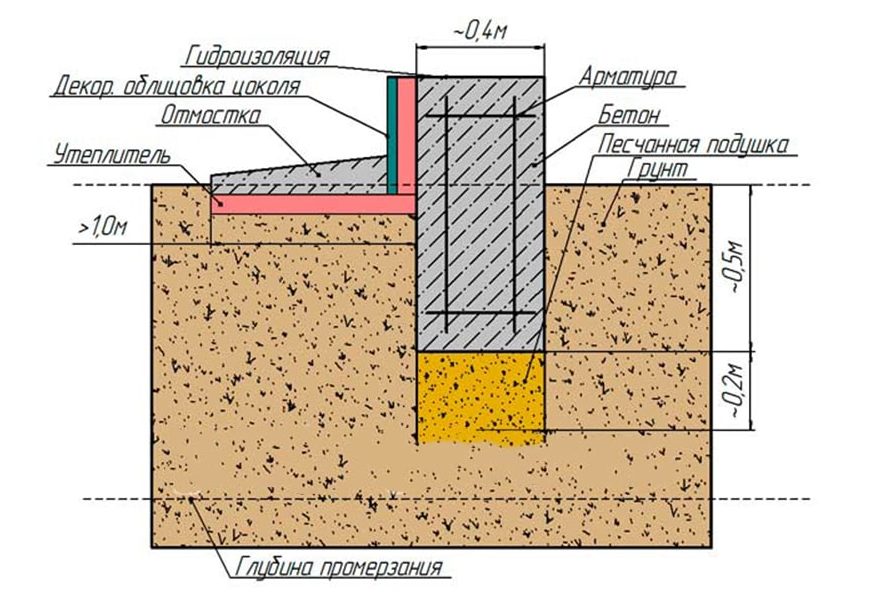

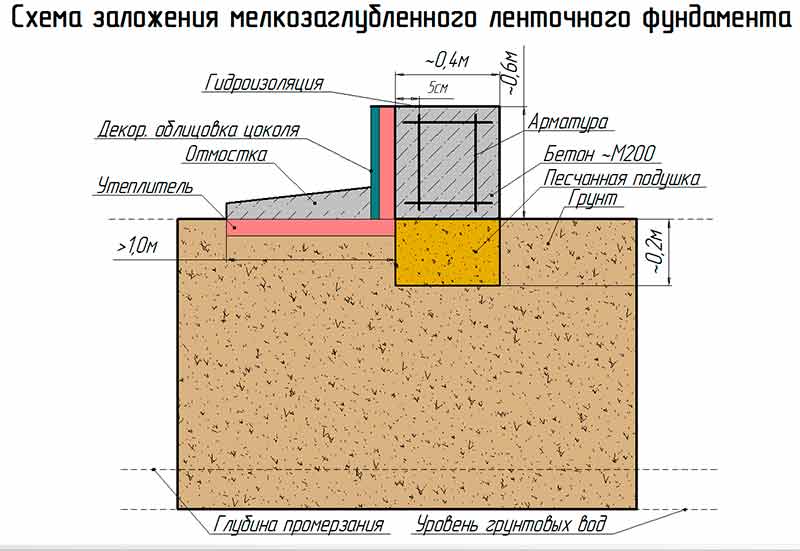

Схема устройства мелкозаглубленной лентыМелкозаглубленный ленточный фундамент используется для возведения частных и загородных домов с небольшой этажностью из строительного материала с маленькой плотностью, чтобы не создавалась сильная нагрузка на основание.

Строительство рекомендуется проводить из следующего материала:

• Дерево и его разновидности;
• Газосиликатные и пенобетонные блоки;
• Каркасно-щитовые строения;
• Облегченная кладка кирпича.

Массивные постройки из бревна и бруса возводятся, если устройство основание имеет достаточную ширину, но может пойти деформация, так как почва в этом случае промерзает меньше. Монолитный фундамент идеально подходит для монументального дома.

Строительство мелкозаглубленного фундамента считается идеальным вариантом для пучинистых грунтов. За счет небольшого заглубления конструкция не подвергается воздействиям пучения. На глинистом грунте можно использовать не все фундаменты, но монолитный вид подходит.

Виды фундамента и материал для изготовления

Основание разделяется на несколько видов:

• Ленточно-столбчатый. Подходит для строительства на пучинистом грунте загородных и частных домов из дерева или деревянно-каркасными стенами;
• Монолитный. Используется в качестве оснований для деревянных построек, процесс обустройства требует привлечения спецтехники, каких-либо ограничений по форме домов нет;
• Свайно-ленточный. Используется при возведении зданий из кирпича и камня на пучинистых почвах, неровном рельефе и если имеется повышенный уровень грунтовых вод.

Устройство может происходить из нескольких видов строительного материала:

• Железобетон идеально подходит благодаря высоким характеристикам, в его состав входит арматура и бетонная смесь. Высокая прочность достигается за счет металлического каркаса из арматуры по периметру. Потребуется утепление, но этот процесс выполняют и с другими видами стройматериала;
• Бутобетон изготавливается из больших камней, песка и цементного раствора, рекомендуется использовать только для песчаных и скалистых грунтов или гравия;
• Кирпич используется редко в климатическом поясе с минимальным количеством осадков, так как этот материал имеет пористую структуру и хорошо поглощает влагу.

Когда происходит расчет мелкозаглубленного ленточного фундамента, учитываются следующие показатели:

1. Глубина вычисляется из расчета уровня промерзания почвы и грунтовых вод;
2. Высота рассчитывается путем умножения ширины на четыре. Полезно знать, что высота над землей не может быть больше глубины.

Основание

Ленточная заливка — бетонная конструкция, которая частично находится под землей, частично формирует ростверк, по ширине немного толще стен будущего дома.

Заглубленный фундамент выполняется с погружением внутрь почвы немного ниже уровня протекания грунтовых вод от 1,5 до 2,5 м. Мелкозаглубленная заливка отличается тем, что бетонирование выполняется не так глубоко, но не менее 50-70 см.

Внутри залитого бетона — связанная арматура, которая будет принимать большую часть нагрузки, распределять ее, сохраняя целостность конструкции. На углах армирование усилено, что помогает существенно увеличить период эксплуатации сооружения.

Применение

Конструкция используется при строительстве малоэтажных зданий каркасного типа, из дерева. Это может быть дом из щитов, беседка, уличный туалет, ограждение. Подземные воды должны находиться ниже уровня заложения основания.

Мелкое заглубление предусматривает возможное содержание в почве глины, лессовидного суглинка, торфяника, пылеватого песка. Решающий критерий — несущая способность опоры для дома.

МЗЛФ на местности с перепадами высоты

Если планируется возведение цокольного, подвального пространства, монолит не подойдет, решение — лента. Сооружение подойдет под упрощенные строения, например, хозяйственного назначения.

Виды опоры

Виды конструкции в зависимости от физических параметров:

• сборный монолит ленточной формы на глубину 40 см, серии 20;
• просто сборно-монолитный вариант с заглублением на 80 см, серии 60;
• ленточный монолит на 40, 80 см;
• усиленный монолит (применяется на сложных грунтах).

Выбор зависит от климата, типа почвы, степени промерзания земли, материала дома, конечного веса, размера строительного бюджета.

Преимущества, недостатки

Плюс сооружения — самостоятельное возведение, земляных работ становится меньше в 2-3 раза.

Отмечается экономия, уходит меньше материалов, можно сделать погреб, цокольное углубление под хранение вещей, овощей, соленьев.

Фундамент стойко переносит движения грунта, связанные со сменой сезонов, сейсмической активностью.

Если ландшафт неровный, с перепадами, получится сделать ступенчатое, выравнивающее основание без сильного увеличения расходов.

Мелкозаглубленное сооружение подходит даже для сложных форм здания

Минус — невозможность сооружения дома из тяжелого материала, даже кирпичная кладка весит много для МЗЛФ.

Когда перепады высоты слишком большие, либо в почве содержится много глины, торфяников, мелкой копкой не обойтись, требуется заглубление.

Если выполняется заливка бетоном, потребуется переждать почти месяц до полного высыхания. Можно использовать разные виды блоков для сооружения МЗЛФ, но не всегда уместно.

При решении сформировать подвал, мелкозаглубленный фундамент не подойдет, можно сделать не очень глубокие ниши.

Как построить ленточный фундамент под баню: по шагам

1. Предварительно снимается слой дерна с участка постройки. Если этим пренебречь, можно получить процессы гниения деревянных элементов постройки или просадки-шевеления-трещины.
2. Делается разметка участка при помощи колышков с натянутым шнуром. Ширина траншеи должна быть на 15-20 см больше, чем собственно фундамент. (Для фундамента из кирпича ширину можно уменьшить).
3. Выкапывается траншея на глубину около 50 см. (Наиболее распространенная величина, для массивной постройки или тяжелых строиматериалов она может быть увеличена, подробнее про глубину см. выше и в отдельной статье на эту тему).
4. Производится засыпка крупнозернистым песком и гравием. Можно применять ПГС, она дороже, но вполне годится. Слои песка можно проливать водой для уплотнения. Все слои надо тщательно трамбовать.
5. Производится сборка опалубки. Ширина должна быть равна толщине фундамента, а высота несколько больше ожидаемой высоты основания. Хотя некоторые делают высоту в нужный уровень и заливают заподлицо.
6. Внутри опалубки монтируется арматурный каркас. Для этого лучше всего использовать арматурный пруток, связанный специальной отожженной проволокой в каркас.
7. Послойно заливается до полного высыхания. Фундамент готов!

Полезное видео

Вот неплохой ролик, где непрофессионал довольно умело делает сборный ленточный фундамент, из монолита и ряда кирпичей, процесс доходчиво показан по шагам:

Более подробно процесс заливки описывается в этой статье.

Как видно, все работы вполне доступны для самостоятельного выполнения, но, тем не менее, дело чрезвычайно трудоемкое. Перед началом работ следует взвесить все за и против и критично рассмотреть свои возможности. Если есть сомнения в своих силах, лучше привлечь бригаду специалистов, которым придется заплатить, но работа будет выполнена гораздо скорее и качественнее. В этом деле экономия — не самый лучший вариант, иногда стоит потратиться, но получить качественный и профессиональный результат. Решать вам!

Рекомендуемые дополнительные материалы из раздела о фундаментах под баню: под печь, для блочной, кирпичной, пеноблочной и деревянной бань.

ТЕХНОЛОГИЯ И ЭТАПЫ ЗАЛОЖЕНИЯ ФУНДАМЕНТА

Технология заложения малозаглубленного фундамента включает несколько этапов:

• выполнение разметки – отмечаются оси основания, определяются углы (обязательно прямые);
• подготовка участка – удаление дёрна, расчистка грунта, устранение крупного мусора;
• рытьё траншеи – глубина составляет 600 – 800мм;
• выравнивание дна траншеи – формирование песчаной подушки (20 – 50см). Песок обязательно смачивается и подлежит послойной трамбовке;
• монтаж опалубки – используются доски (50мм), соединяемые по всему периметру и укрепляемые подпорками снаружи. Применяя доски, формируют щиты, при этом отдельные элементы соединяются с шагом 80см. Щиты фиксируются подпорками. Внутренняя сторона опалубки обкладывается гидроизоляционным слоем, формируемым из рубероида;
• Буроопускные сваи – применяются металлические пруты (d=15-18mm). Прутья кладутся на песчаную подушку на протяжении всего периметра фундамента. Формирование армированного каркаса осуществляется, при помощи таких же прутьев меньших размеров, сечение которых не превышает 10мм. Прутья кладут перпендикулярно и фиксируют электросваркой;

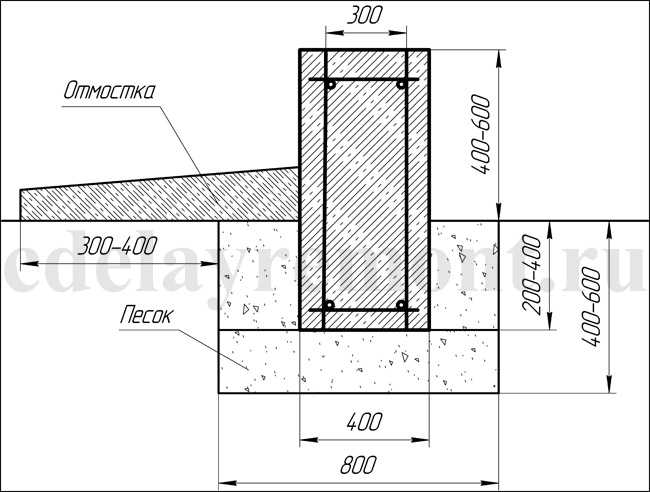

Рис.: Схема армирования мелкозаглубленного фундамента

• заливка фундаментной плиты – приготовление бетонной смеси из песка и цемента и её равномерное распределение внутри опалубки, с обязательным уплотнением, препятствующим формированию воздушных карманов;

Готовая конструкция оставляется на 7 суток для высыхания, её следует периодически смачивать водой, чтобы избежать растрескивания.

Опыт строительства

Уже полученный опыт эксплуатации мелких фундаментов (речь идет о тысячах домов частной постройки) говорит о высокой надежности этого метода. Причем стены домов были выполнены как из кирпича или железобетона, так и из легких материалов – пенобетона, дерева, деревянных щитов.

При этом на строительстве фундамента, по сравнению с обычным методом, достигалась денежная экономия как минимум в 2 раза, а чаще в 3 раза, с уменьшением количества бетона на 50 – 70%, и трудозатрат на 50%.

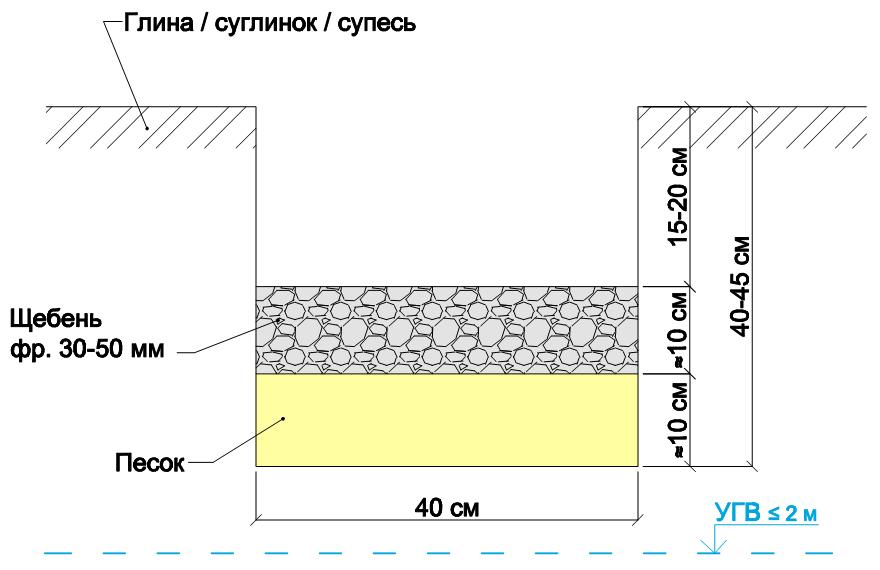

Земляные работы и подготовка

Профиль траншеи под устройство МЗЛФ должен иметь ширину в 2,5 раза больше, чем расчётная ширина ленты и глубину, большую, чем высота подземной части на два значения ширины. Связано это с тем, что МЗЛФ редко устраивают по грунтовой опалубке, используя дощато-щитовую из соображений сдерживания цементного молока и необходимости придать сечению трапециевидную форму. Сразу отметим, что отступ стен котлована от опалубки должен быть в два раза больше с наружной части, чем с внутренней.

Компенсация сил морозного пучения выполняется за счёт несжимаемой, непучинистой и гигроскопичной подсыпки, а также засыпки схожим материалом боковых пазух. В качестве подсыпного материала используют песчано-гравийную смесь с крупным песком и гранитным или базальтовым щебнем фракции 25–30. Для стабилизации фундамента подготовленное дно траншеи покрывается 30–50 мм подготовительным слоем бетона М 100 без армирования.

Подсыпка на дне траншеи помогает распределить нагрузку на опорный слой грунта, увеличить площадь опирания и привлечь в работу силы с горизонтальным вектором приложения. Рекомендация относительно толщины подсыпки, равной двум значениям толщины ленты, на практике соблюдаются редко, чаще на слабопучинистых грунтах ограничиваются подготовкой в 25–30 см.

Однако вы должны помнить, что чем сильнее выражено пучение, тем больше ответственности возлагается на подсыпку. Иногда целесообразно провести замену грунта вплоть до глубины промерзания и расширить внешние пазухи до формы перевёрнутого клина, основание которого соответствует ширине отмостки.

Видео: Простой мелкозаглубленный ленточный фундамент своими руками

Строительные работыИнженерные работыКаменные работы

Земельные работыБетонные работыВыберите оценкуОцените материал: Мелкозаглубленный ленточный фундамент своими руками 1/5Оцените материал: Мелкозаглубленный ленточный фундамент своими руками 2/5Оцените материал: Мелкозаглубленный ленточный фундамент своими руками 3/5Оцените материал: Мелкозаглубленный ленточный фундамент своими руками 4/5Оцените материал: Мелкозаглубленный ленточный фундамент своими руками 5/5 Средняя: 3.1 (11 votes)

Какова цена монолитного МЗЛФ для дома?

Застройщики, предпочитающие доверять специалистам, уделяют особое внимание расценкам на проведение фундаментных работ. Здесь важно учитывать, что уважающая себя строительная фирма не будет оглашать стоимость своих услуг по телефону только исходя из заявленных вами размеров дома. Смету заказа специалист составит после изучения участка и проекта. Обычно расходы на закладку основания включают несколько статей:

• Стоимость материалов.
• Подготовка и планировка участка.
• Земляные работы по рытью канавы.
• Установка опалубки и изготовление армирующего каркаса.
• Заливка бетонного раствора.

Средняя стоимость ленточного основания мелкого заглубления составляет от 2 600 до 3 000 рублей за погонный метр. Это несколько дороже, чем свайный фундамент, но несмотря на это большинство выбирает ленту. Чтобы быстро определиться в ценах в зависимости от периметра постройки без учета простенков достаточно воспользоваться таблицей. Приведенные цифры довольно приблизительны, потому что в окончательных расчетах учитываются ширина и высота ленты. Большинство строительных компаний включают в смету все расходы по доставке материалов на участок.

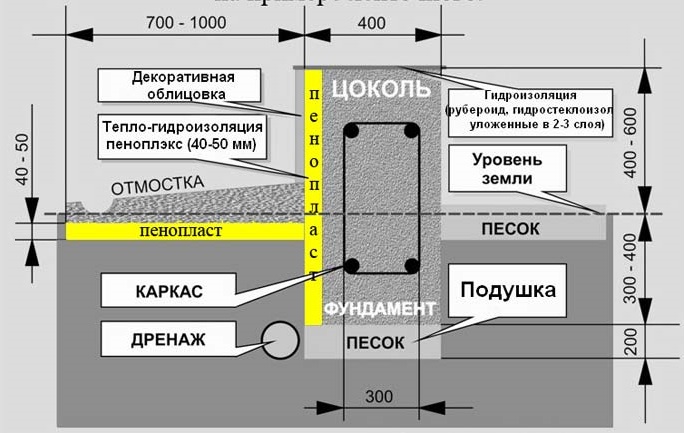

Методы защиты

Перед тем как построить мелкозаглубленный ленточный фундамент своими руками, необходимо ознакомиться с технологией его защиты от негативных внешних воздействий. Морозное пучение вызывается двумя факторами:

• повышенная влажность,
• низкие температуры.

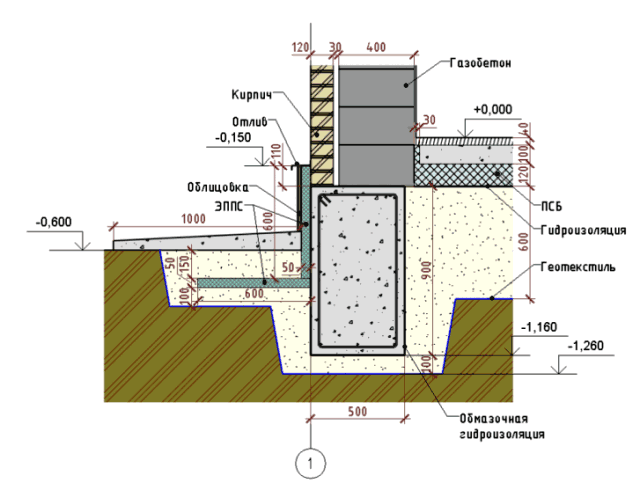

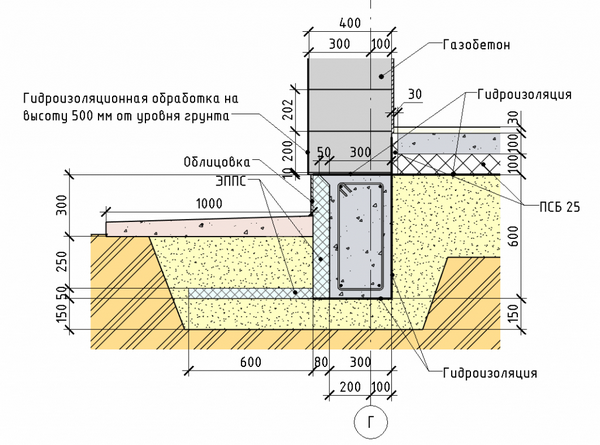

Утепление конструкции с теплой отмосткой

Утепление дома экструдированным пенополистиролом

Схема вертикальной гидроизоляции

Схема дренажа под фундамент дома

Устройство песчаной подушки

Чтобы избежать этого явления выполняют мероприятия по защите от этих негативных влияний:

• Утепление ленты дома из газобетона по всей высоте заложения. Выполняется с применением экструдированного пенополистирола. Правильно использовать именно этот материал, применение пенопласта или минеральной ваты крайне не рекомендуется.
• Дополнительное утепление фундамента благодаря теплой отмостке дома. Сделать ее можно из бетона или при этом под материал теплоизоляционный слой. В качестве утеплителя используют экструдированный пенополистирол или керамзитовый гравий. Толщина полистирола для большинства регионов составит 100-150 мм, толщина слоя керамзита принимается в районе 30-50 см.
• Вертикальная гидроизоляция. Слой предусматривается под утеплитель. Выполняется из битумных рулонных материалов или мастикой.
• Отвод воды от фундамента. Для этого потребуется устройство ливневки (от дождевой воды) и дренажа (от подземной влаги). Дренажные трубы укладываются на 30-50 см ниже подошвы ленты и на расстоянии не более 1 м.
• Устройство песчаной подготовки толщиной 30-50 см. Крупный или средний песок — непучинистый материал. Замена части грунта на него позволяет увеличить надежность основания.

Выполнение всех этих мероприятий снизит вероятность повреждений конструкции дома из газобетона силами морозного пучения в зимний период.

Изготовление опалубки

Для изготовления опалубки можно использовать обрезные доски второго сорта или специальную водостойкую фанеру. Мы возьмем доски толщиной 20÷25 мм и шириной 20 см, для сборки щитов будем пользоваться рейками и обрезками досок.

Шаг 1. Изготовление щитов опалубки. Не нужно их делать очень большими, потом будет сложно устанавливать и демонтировать. Длина щитов зависит от их высоты, но в любом случае старайтесь, чтобы общий вес конструкции не превышал 50÷60 килограмм. Такой вес можно без особых усилий поднимать вдвоем. Доски щитов старайтесь подгонять без больших щелей, вертикальные стойки прибивайте на расстоянии 50÷60 сантиметров. Более точные показатели зависят от параметров ленты фундамента.

Для сколачивания используйте гвозди, саморезы не только увеличат стоимость опалубки, но и создадут проблемы во время ее разборки. Почти все пиломатериалы после разборки опалубки можно использовать для дальнейшего строительства здания, желательно их не повреждать лишний раз. Вам вряд ли удастся точно рассчитать длину щитов, оставьте запас по длине примерно 1,5÷2 метра, этот щит сделаете уже после точной установки всех предыдущих. В таком положении будет возможность снять точные размеры до угла и сделать щит нужной длины.

Шаг 2. Начинайте выставлять опалубку для фундамента. Одному такую работу не сделать, нужно звать помощника. Опускайте по очереди все щиты в траншею, фиксируйте при помощи колышек и угловых упоров положение. Между щитами следует вставлять распорки, чтобы они не изменяли своего положения во время фиксации опалубки. Распорки не работают во время заливки бетона, они имеют значение только во время сборки опалубки. Советуем сразу заготовить распорки под шаблон, количество определяется с учетом длины и высоты фундаментной ленты и параметров щитов.

Установка опалубки

Шаг 3. Надежно фиксируйте щиты, лучше поставить угловые подпорки чаще, чем потом ровнять фундамент. Щиты выставляйте по веревке, постоянно контролируйте их положение. Стыки щитов герметизируются доской, в этом месте обязательно делать крепление. Колышки вбивайте максимально глубоко, угловые подпорки к щитам нужно фиксировать специальными небольшими упорами из обрезков досок. Вы должны исключить даже малейшую вероятность нарушения целостности опалубки во время заливки бетона. Такая «авария» всегда дорого обходится.

Схема опалубки с упорами

Шаг 4. Во время установки опалубки нужно всегда предусматривать ее дельнейший демонтаж. Это значит, что гвоздки следует вбивать в те места, откуда их можно будет удалить. Все разборные узлы располагайте только с внешней доступной стороны опалубки.

Шаг 5. Проверьте правильность установки опалубки. Обращайте внимание не только на линейность плоскостей, но и на надежность фиксации. Прилагайте к опалубке разнонаправленные усилия – если обнаружились хоть небольшие колебания конструкции, сразу устанавливайте дополнительные упоры. Помните, что исправлять ошибки установки опалубки во время заливки бетона крайне неблагодарное дело.

Видео — Изготовление опалубки

Шаг 6. Разместите в опалубке пластиковые трубки в местах расположение вентиляционных продухов и подвода инженерных коммуникаций. Верхние доски щитов опалубки скрепите досками или стяните проволокой для предупреждения распирания.

Фундамент у нас должен быть армированным – значительно увеличиваются его несущие способности. Для армирования применяется строительная арматура периодического профиля Ø 10 мм. Арматуру можно связывать, что очень долго, а можно класть только горизонтальные прутки уже во время заливки бетона. Мы, конечно, выбираем второй вариант. По прочности ленточный фундамент почти ничего не теряет, а работы и денег потребуется значительно меньше.

Арматура

Если все нормально, можно начинать заливать бетон.

Укладка незаглубленного фундамента

Незаглубленное основание можно сделать тремя способами: монолитный, с использованием арматурной вязальной сетки, укладка отдельными блоками или кирпичом. Все методы практичны и одинаково просты в исполнении. Можно выбрать любой вариант, исходя из того, какой материал имеется. Чтобы начать заниматься строительными работами, необходимо иметь представление о том, с чего начать, а также очередность дальнейших этапов возведения.

Сначала производится разметка и проектирование, для этого проводят разведку местности, изучают свойства грунта, чтобы решить – как глубоко необходимо закладывать основание для будущего строения. Составив проект – чертежи будущего здания в разрезе, можно приступать к дальнейшим шагам в строительстве дома.

Пошаговая инструкция:

• Разметка. Устанавливается обноска из деревянных брусков, которые прибиваются к колышкам – на расстояние 1,5-2 метра от наружной кромки намеченных углов основания. На бруски прибиваются гвозди, на которые натягивается лента или веревка – для обозначения линий будущей траншеи.
• Земляные работы. Траншеи нужно стараться рыть изначально ровные. Для проверки используют ватерпас, уровень и рулетку. От качества проведения работ на этом этапе во многом зависит последующий расход материала, затраты времени и труда.
• Укладка подушки. Песок крупной фракции засыпается на дно траншеи – 20 см, чтобы уплотнить песчаную подушку, ее заливают водой и утрамбовывают трамбовкой. Сверху укладывается слой щебня, гальки или керамзита – до 20 см.
• Армирование. Делать мелкозаглубленный фундамент не армируя не рекомендуется СНиП. Для проведения армирования используют прут с сечением 12 мм. Каркас состоит из 2-3 рядов арматуры, на вбитые обрезки прута привязывают горизонтальные прутья. Между прутьями соблюдается шаг – 15-20 см, между собой элементы соединяют вязальной проволокой.
• Установка опалубки. Опалубку делают из опалубочных щитов или досок. Опалубка должна возвышаться над уровнем земли на 30 см. После монтажа стенки фиксируют распорками, прижимая к стенкам траншеи. Делаются «санитарные» отверстия – канализация, водопровод.
• Заливка бетона. Раствор готовится в соотношении цемент-песок 1:3 – соответственно. Металлический каркас следует залить слоем раствора не менее чем на 3 см. чтобы предотвратить скопление воздуха и придать прочности, раствор утрамбовывается, воздушные пузыри выгоняются щупом или палкой.
• Демонтаж опалубки. Разбирать щиты следует после полного застывания бетона.

При близком залегании грунтовых вод, следует подумать о гидроизоляции. Недорогим способом произвести качественную гидроизоляцию это использовать битум.

Плюсы и минусы

МЗЛФ удачно совмещает преимущества заглубленных и незаглубленных оснований и имеет следующие достоинства:

• высокая прочность и надёжность при соблюдении технологии монтажа;
• упрощенные земляные работы, которые можно выполнить без экскаватора;
• уменьшенное количество стройматериалов;
• сниженные трудозатраты на приготовление бетонного раствора.

Присутствует и ряд недостатков:

• существенные ограничения по весу и этажности дома.
• необходимость устройства на пучинистом участке сложной системы дренажа;
• бетонные работы можно выполнять только при устойчивых температурных условиях более +10℃;
• возведение МЗЛФ выполняют на ровной площадке или с уклоном, который не превышает 5⁰.

Прежде чем приступать к возведению ленточного фундамента мелкого заглубления, необходимо произвести геологическое обследование участка на предмет возможности выбора такого вида основания для дома.

Разновидности оснований

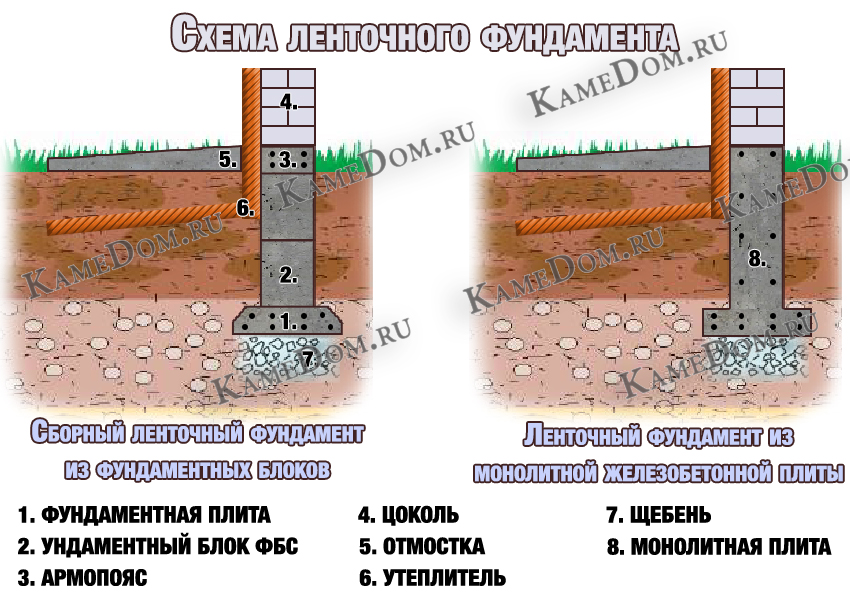

Схема строительных несущих конструкций в виде ленты

Если говорить о типе современного ленточного основания, то можно выделить глубокозаглубленный и мелкозаглубленный. Особенности применения каждого типа расписаны в других публикациях, и следует отметить, что строительство того или иного типа напрямую зависит от веса будущего дома и особенностей грунта участка, где происходит строительство.

Также следует отметить, что сама лента такого основания может быть выполнена в форме монолитного железобетона, либо в форме специальных промышленных блоков, которые изготавливаются промышленным способом.

Естественно, что такие разновидности материалов, из которых делается лента, присущи для мелкозаглубленного основания, и используются для строительства дома из газобетона и других легких материалов.

Некоторые специалисты, рекомендуют проводить усиление такого основания. Для этого оно делается на сваях, которые служат дополнительным элементом жесткости всей конструкции и большей надежности.

Но чтобы правильно сделать мелкозаглубленный фундамент на пучинистом грунте своими руками, нужно четко представлять его схему, а также технологию сооружения. Без этих двух важных факторов можно забыть о качественном основании, и том, что оно прослужит на протяжении длительного времени.

Монтаж МЗЛФ: пошаговая инструкция от А до Я

Подготовительные работы и разметка

Устройство мелкозаглубленного основания начинается с подготовки участка, которая заключается в уборке мусора и корчевании пней. Верхний слой почвы с растительностью срезается. При необходимости производится выравнивание и подсыпка грунта с последующей утрамбовкой.

Разметка выполняется следующим образом: устанавливается периметр будущего фундамента, по углам забиваются колышки-маячки. Вдоль будущей монолитной ленты натягиваются веревки.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

Диагональ между углами должна составлять строго 45 градусов. Проверить ровность разметки можно при помощи рулетки и строительного уровня.

Расчет веса отдельных частей строения

Рассмотрим расчет размеров монолитного фундамента для небольшой бани с учетом обустройства дренажной системы для отвода сточных вод. Определить несущую способность грунта на площадке строительства и сделать расчет подошвы ленты или фундамента из блоков по силам практически любому владельцу участка.

Глубина заложения фундаментов зданий.

Необходимо определить нагрузку на площадку строительства от основных составляющих конструкций бани. Для этого следует выделить значимые по весу элементы сооружения и определить вес каждого. Чтобы вычислить объем отдельного учитываемого элемента, следует выполнить его эскиз. В точности нанесения размеров изображений нет необходимости, главное – отразить форму элементов. Элементы непрямоугольной формы придется разбить на более простые фрагменты.

Удельный вес материала, из которого изготовлен элемент здания Y (кг/м3), определяется в СНиП II-3-79. В этом перечне может не оказаться некоторых современных видов строительных материалов. Величину их удельного веса можно выяснить на строительных сайтах интернета с описанием характеристик материалов.

В среднестатистическом здании бани в перечень учитываемых конструкций строения входят:

• стеновые конструкции с учетом их отделки;
• фундамент и цоколь;
• перекрытия потолочные;
• внутреннее оборудование;
• дверные конструкции;
• массивные отделочные материалы;
• материалы, применяемые для гидро- и теплоизоляции;
• стропильные элементы и кровельный материал.

Расчет можно упростить, взяв значения общего веса некоторых стандартных конструкций здания из строительных нормативных документов.

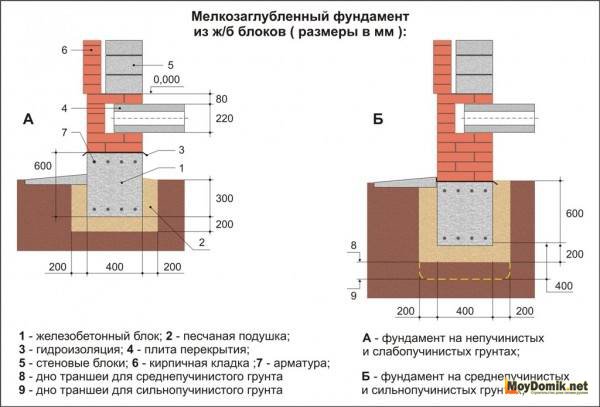

Особенности строительства МЗЛФ на пучинистых грунтах

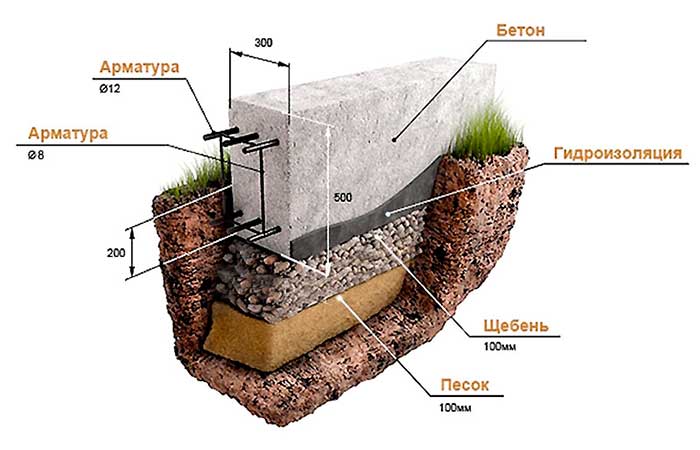

При строительстве фундамента на пучинистых грунтах нужно располагать его подошву ниже уровня промерзания почвы. Но это решение удорожает строительство. Немного дешевле обходятся комплексные защитные меры.

Перечень мер включает в себя:

• изготовление подушки под фундамент из непучинистого материала;
• обустройство дренажной системы в одном горизонте с подошвой фундамента;
• утепление и гидроизоляцию вертикальных плоскостей фундамента;
• утепление отмостки;
• отвод ливневых вод.

Все строительные работы нужно выполнить летом. Фундамент следует нагрузить полностью до наступления холодов.
