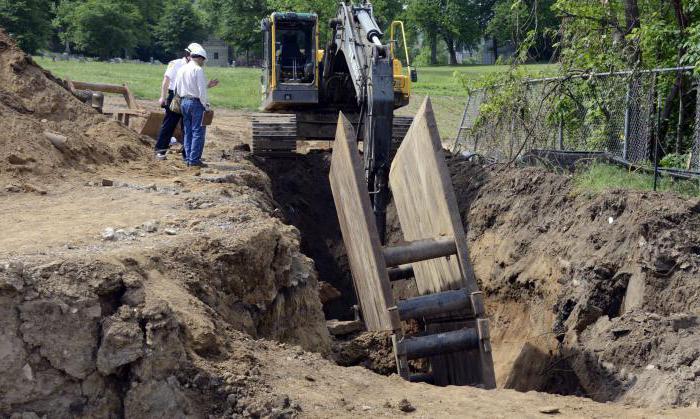

Крепление стен котлованов

Устройство котлованов в грунтах рыхлых и слабовыветривающихся требует крепления стен. Это обязательно, если глубина превышает 5 метров или вблизи находятся здания, сооружения. Условия крепления стен котлованов регламентируется СНиП. Это целый пласт технической информации, которую необходимо знать и применять.

Передовой считается технология «стена в грунте», с ее помощью создается устойчивая вертикальная поверхность глубиной до 40 метров. Крепление стенок котлованов и траншей в этом случае осуществляется с помощью бетонитовой суспензии, которая оказывает гидростаточеское давление, препятствует проседанию породы. Эта технология может применяться на всех типах грунтов, кроме насыпных и плывучих.

Помимо этого, широко используются такие способы крепления траншей котлованов:

• бетонирование с армированием – применяется при реализации проектов в районах с густой застройкой;
• шпунтовое укрепление – металлические элементы (шпунты Ларсена) помещаются в грунт до начала устройства траншей и котлованов. Способ используется при высоком уровне грунтовых вод, неустойчивых грунтах;
• буронабивное укрепление – сплошная стена формируется из арматуры большого диаметра. По надежности способ сравним с технологией «стена в грунте».

На этом сооружение котлованов завершается, начинается закладка фундамента, его обратная отсыпка и уплотнение грунта.

Цели подсчета размеров

Создание траншеи под трубы – это трудовой процесс, который поддается измерению в различных единицах.

Расчет объема земляных работ необходим для того, чтобы определить:

1. Объем вынутого грунта.
2. Затраты рабочего времени для ручного труда и машино-часов (затраты могут считаться с учетом того, что после укладки трубопровода траншею понадобится закопать).
3. Грузоподъемность транспорта, необходимого для вывозки излишков грунта.

Конечная задача – расчет общей суммы затрат с учетом зарплаты рабочих и оплаты аренды механизмов.

При расчетах учитывают дополнительные работы, такие как:

• выгрузка грунта в транспорт и вывоз его,
• установка крепления вертикальных стенок,
• засыпку,
• приведение местности в первоначальное состояние.

Рытье и устройство котлованов под все виды фундаменты, цена за м3

Без ленточного, свайного, плитного или комбинированного основания не обходится ни одно строительство, поэтому рытье котлована под фундамент — один из основных типов земляных работ.

В компании «ПрогрессАвтоСтрой» вы можете заказать разработку котлована под фундамент частного и многоквартирного дома, склада, промышленного объекта, построек любого типа и сложности. Техника и оборудование компании используются для реализации небольших частных проектов, а также справляются с масштабными задачами.

Рытье котлованов под фундамент начинается с исследований грунта

Предварительное изучение проекта будущего котолована, особенностей грунта — обязательный этап, подготовка к основным работам (см. Все этапы устройства котлована). Важно рассчитать воздействие внешних условий на конструкцию, выбрать технику для работы, организовать рытье. При определении глубины разработки учитывают 2 фактора:

1. Глубину промерзания грунта. Если расположить бетонное основание выше точки образования льда, то неизбежно появляются проблемы со вспучиванием грунта в котловане— замерзшая влага разрушает материал, в конструкции появляются трещины. Постройка перекашивается или частично разрушается.
2. Уровень залегания грунтовых вод. При излишнем погружении во влажную землю котлованы пропитываются водой. Повышенная влажность вызывает преждевременное разрушение бетона. При строительстве котлована в таких условиях требуется дополнительная усиленная гидроизоляция конструкции.

В идеальной ситуации фундамент располагают между плоскостью промерзания, но не доходя до грунтовых вод. Такие условия встречаются редко, поэтому прежде чем выкопать котлован под фундамент требуется продумать защитные меры.

В плане земляных работ глубина основания и структура грунта влияют на выбор техники для котлована.

При углублении в скалистый грунт используется предварительное разрыхление гидромолотом или взрывным способом, для работ на глубине применяются грейферы, масштабные разработки проводят драглайном — для каждого случая в компании «ПрогрессАвтоСтрой» найдется подходящая технология, оборудование и специалисты для разработки котлована.

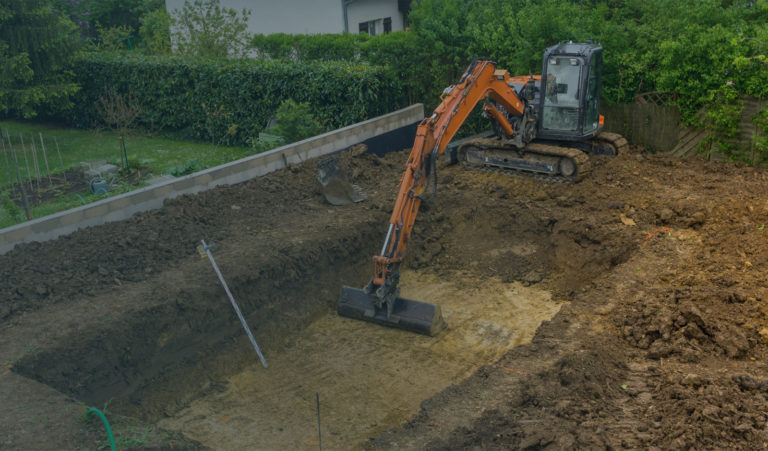

Технология устройства котлована под фундамент объекта с подвалом или цокольным этажом

При возведении постройки с подвалом и цокольным этажом котлован под фундамент разрабатывается по всей площади здания.

В зависимости от масштаба котлована для работы используются экскаваторы с прямой лопатой, погрузчики, бульдозеры.

Если погружения в забой не требуется, то работают экскаваторы с обратной лопатой, грейферы и драглайны, а для уплотнения и выравнивания площадки применяют передвижные механизмы.

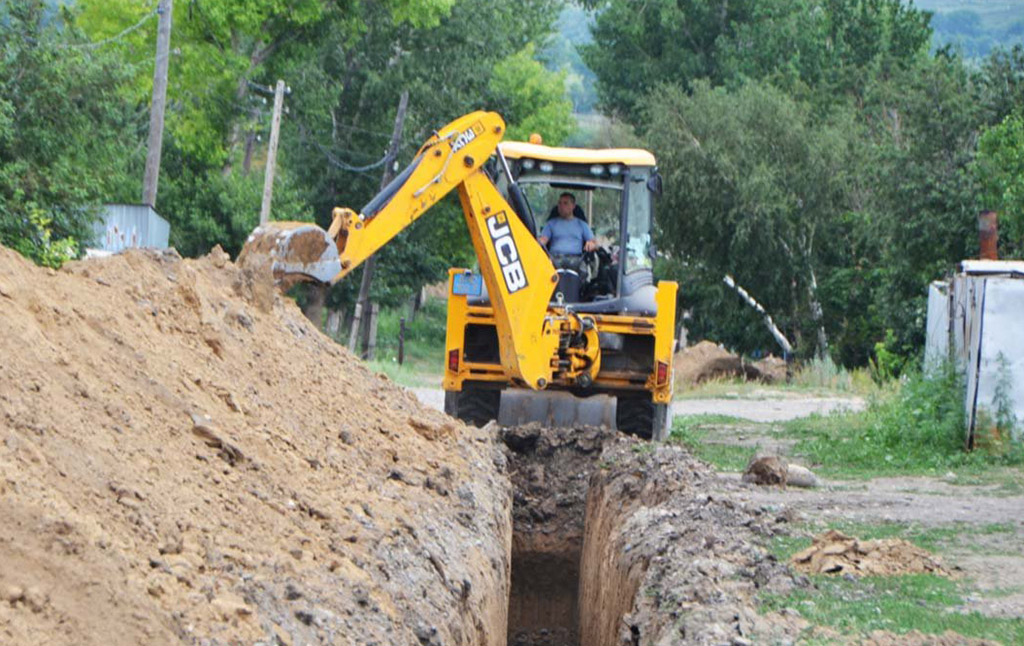

Для ленточного фундамента

При сооружении ленточного основания требуется разработка грунта под фундамент в виде траншей. Для ускорения завершения рытья котлована могут использоваться многоковшовые экскаваторы, но чаще траншеи копают экскаватором с обратной лопатой или грейфером. Технология не требует погружения машин в забой, производится с отгрузкой грунта в отвал или на борт самосвала.

Для столбчатого фундамента

Столбы ниже уровня промерзания грунта — популярная замена свайного фундамента, которая часто используется при постройке небольших зданий, частных домов и хозяйственных построек.

Для сооружения требуются углубления под каждую опору.

Для рытья котлована используется экскаватор с обратной лопатой или грейфер (для мягкого или заранее разрыхленного грунта), которые быстро сформируют котлован под дом в виде углублений для каждой опорной точки.

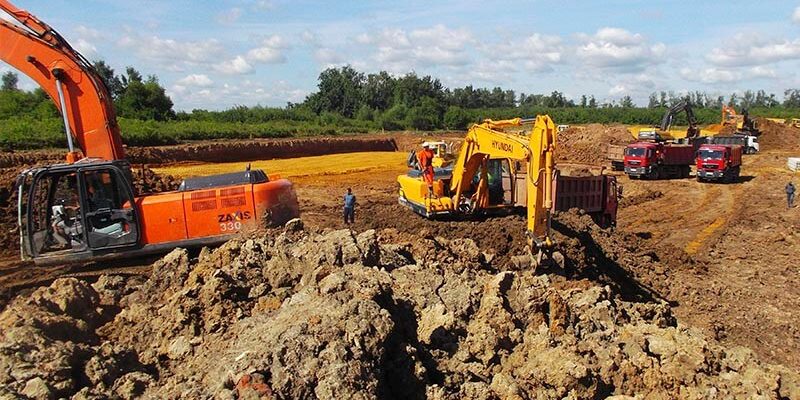

Котлованы и земляные работы при сооружении промышленных объектов

Комбинированные (их еще называют континуальные) многоуровневые фундаменты для сооружения мостов, объектов промышленного назначения, спортивных объектов, гидротехнических сооружений, складских комплексов, торговых центров и прочих случаев, когда требуется кардинальная переработка ландшафта. При работе на таких объектах обычно требуется копать котлован под фундамент каждого здания и конструкции, выравнивать площадки, создавать земляные сооружения.

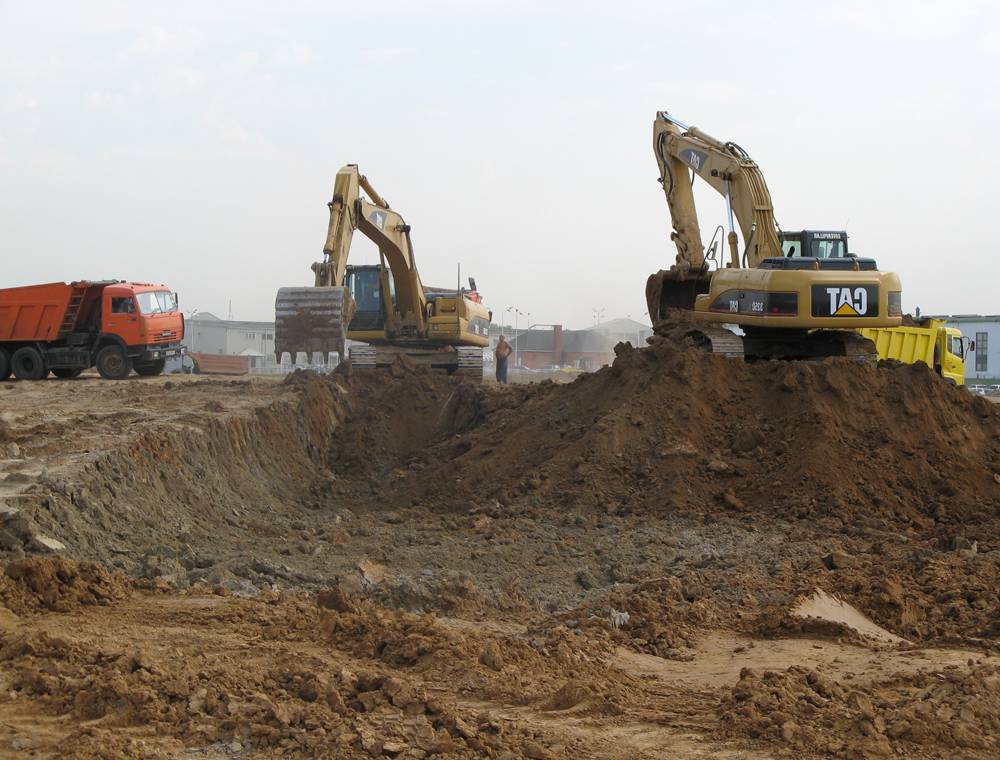

Этапы разработки котлована под фундамент

1. Создание проекта. Изучаем чертежи здания, расчеты фундамента, данные геологической разведки, чтобы котлован соответствовал полностью всем требованиям.
2. Составление техпроцесса. Учитываем объем лишнего грунта из котлована, подбираем комплект техники для работы, выстраиваем схему взаимодействия машин.

   Если для выполнения задачи приезжает несколько единиц техники (землеройные, землеройно-транспортировочные, для уплотнения и вывоза грунта), то требуется грамотная настройка взаимодействия машин.

3. Подготовка территории.

   Сооружение временных подъездных путей, инфраструктуры для отдыха и проживания рабочих у котлована, точек стоянки, заправки и ухода за техникой.

4. Доставка машин и оборудования. Часть техники приезжает своим ходом, другие доставляют на специальных прицепах для тяжелого оборудования.

5. Рытье котлована под фундамент экскаватором с точным выполнением требований техпроцесса. Соблюдение правил гарантирует минимум издержек и снижение простоев и затрат на лишние действия.

Сотрудники компании «ПрогрессАвтоСтрой» работают по схеме, без пропуска основных пунктов, выполняют все требования проекта и последовательность техпроцесса. При устройстве фундамента в котловане многое зависит от профессионализма рабочих, поэтому мы используем только собственных проверенных специалистов.

Как заказать котлован для фундамента дома, хозяйственной постройки или промышленного объекта

Позвоните в «ПрогрессАвтоСтрой» и сообщите подробности задачи: тип фундамента, характеристики грунта, параметры здания. Обычно перед началом работ на объект отправляется инженер, который на месте предлагает решения: подбирает комплект техники для котлована, составляет список подготовительных и основных мероприятий, примерный план работ.

Позвоните и получите подробную информацию о возможностях, предложениях «ПрогрессАвтоСтрой», базовой стоимости котлована для фундаментов разного типа.

Формулы для расчета земляных работ

Для прямоугольного котлована

Vк = H/6 x{Bк Lк + Bкв Lкв + (Bкв + Bк)x(Lк +Lкв)}, где Bк и Lк – является шириной и длиной дна, Bкв и Lкв – шириной и длиной верхнего среза, H — глубиной котлована.

Для многоугольного котлована

Vк = H/6 x (F1 + F 2+ 4Fср), где F1 и F2 – обозначается площадь дна и верхнего среза выемки, Fср – площадь серединного сечения ее высоты.

Для круглого котлована

Vк = H / 3(R2 + r2 + Rr), где R и r – являются радиусами верхнего и нижнего оснований выемки, H – высотой.

Для насыпи

Vн = L x [m1/3 x (H22 + H2 x H21) + b/2 x (H2 +H1) + 2 x Fсп – 6 x (m1 – m2) x (H1 + H2 – 6)], где b – обозначение ширины верхней площадки насыпи, Н1 и Н2 – значения крайних сечений, m1 и m2 – параметры крутизны откосов, Fсп – площадь поперечного сечения.

Для траншеи

Vт = (B1 + B2) / 2 x L x H, где B1 – является шириной верхнего среза рва, B2 – ширина дна, L – длина канавы, H – глубина.

В работе специалисты используют программу Автокад – оптимальный продукт для работы со схемами и чертежами, позволяющий создавать двух- и трехмерные модели изучаемых объектов, разрабатывать рабочую документацию.

Результаты заносятся в ведомость, которая передается проектировщикам, инженерам, строителям.

Особенности технологии рытья котлованов в Москве

Предпочтительное время для рытья котлованов – весна, когда оттаивает грунт. При необходимости можно проводить работы зимой, но это процесс более трудоемкий и затратный. Мерзлый грунт поддается хуже. Кроме того, возникают сложности с заливкой бетонного фундамента, требуется искусственный подогрев.

Не слишком целесообразно рыть котлован под зиму: либо фундамент придется заливать зимой, либо по весне восстанавливать и укреплять стенки котлована, которые в процессе оттаивания грунта оплывут и деформируются. Один из экономичных и эффективных способов избежать этой проблемы – укрепление стенок металлошпунтом.

Усовершенствование лопаты для рытья траншеи

Выкапывание траншеи лопатой – довольно утомительное занятие, особенно если человек, занимающейся ей, не обладает хорошей физической формой. Можно нанять работников, но придется потратить лишние деньги.

Метрическая лопата

Яма, в которой будут пролегать трубы водоснабжения, должна быть глубиной не менее метра, иначе зимой они промерзнут. Ширина траншеи может быть всего 30 сантиметров. В такой канаве практически не развернуться и очень трудно копать. А если делать ее шире, то и объем земли, которую надо перекидать, получается больше.

Но если использовать специальную лопату, предназначенную для этого вида работы, можно значительно облегчить себе задачу.

Для изготовления специальной лопаты штык урезается по бокам так, чтобы его ширина составляла около 8–9 сантиметров. С подобным инструментом рыть траншею станет гораздо легче даже для человека с плохой физической подготовкой. А если удлинить черенок до двух метров, то копание можно осуществлять, практически не наклоняясь.

Но есть один нюанс. Из-за особенностей конструкции такой лопатой очень сложно убирать со дна канавы ненужную землю. Чтобы не мучиться, можно сделать себе еще один инструмент, зачистной. Для этого понадобится ненужный штык, сварочный аппарат и болгарка. Работа займет около получаса. Итоговый результат должен напоминать по форме ковш экскаватора.

Используя подобные инструменты, можно значительно облегчить себе работу по рытью траншеи и уменьшить объем земли, которую надо перекидывать, минимум наполовину.
