Технология возведения фундаментной плиты от А до Я

Подробнее про армировку

Нагрузку любого строения выдерживает арматура, которая обвязана продольно в верхней и нижней части фундамента. Продольные прутья обычно используют класса А3 с диаметром 12-16 мм, а поперечные — А1 с 6-8 мм. Еще набирает популярность стеклопластиковая арматура, которая отлично справляется со своим заданием и ничем не хуже металлической. Не забывайте, что концы арматуры не должны выступать за пределы опалубки или касаться фундамента. От края бетона должен быть отступ 50 мм.

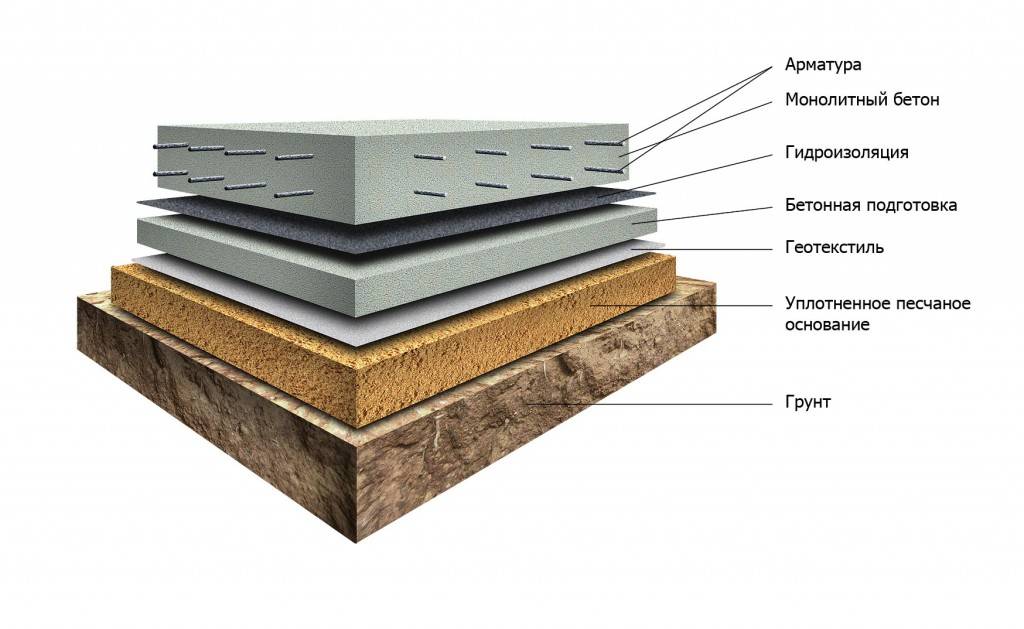

Обратите внимание: важные этапы — правильная подготовка траншеи, гидроизоляция фундамента и подбор нужного диаметра арматуры.

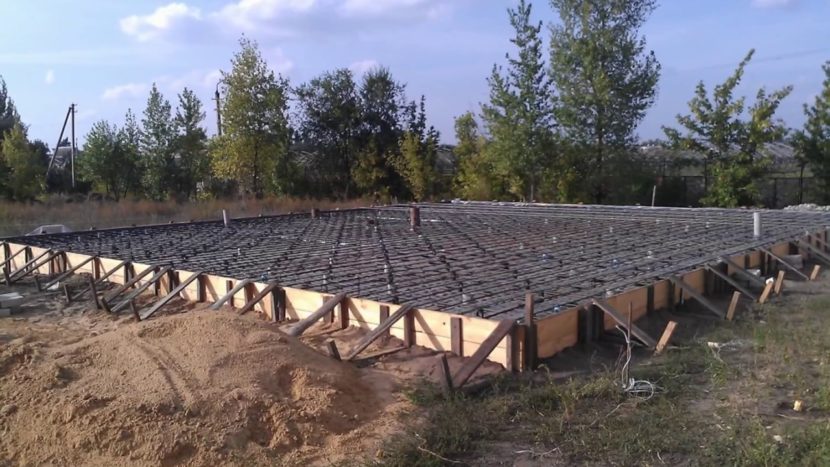

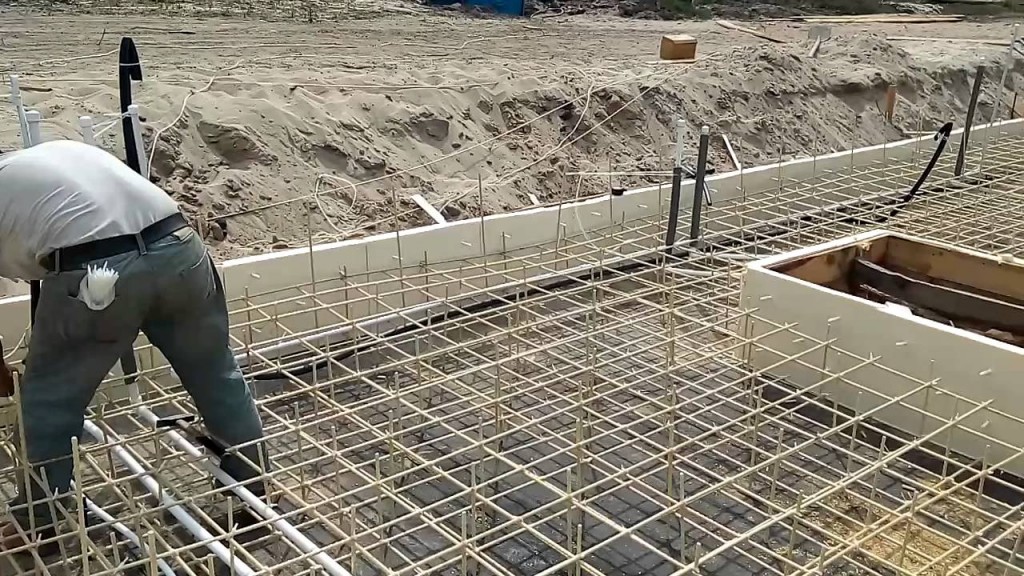

Описание и особенности армирования фундаментной плиты

Армирование придает прочность монолитному бетонному основанию

Используемые в строительстве бетон и сталь отличаются уникальными характеристиками, но по отдельности не могут являться прочным и надежным основанием для дома. Желаемый результат достигается только объединением их в единую конструкцию, где каждый компонент выполняет свою функцию, дополняя при этом свойства другого материала.

Армирование плиты фундамента проводится по таким причинам:

• Бетон имеет высокую прочность на сжатие, но неустойчив к нагрузкам на растягивание и скручивание. На плиту воздействуют нагрузки от стоящего сверху зданий и меняющего свой объем грунта. Неравномерно распределенное давление приводит к поломке плиты, перекосу и разрушению здания.
• Металл под воздействием давления может растягиваться, сжиматься и скручиваться, не меняя при этом своей внутренней структуры. Имея жесткую связь с бетоном, металлический каркас обеспечивает равномерное распределение нагрузки по всей площади, деформацию плиты без появления трещин. Кроме этого, железо препятствует чрезмерному тепловому расширению бетона, удерживая его в статическом состоянии.

Арматурный каркас для плитного фундамента создается заблаговременно, на основании проведенных расчетов. Сам процесс представляет собой опускание в форму и закрепление железного остова с последующей заливкой бетонного раствора. Форма каркаса может быть объемной или плоской в зависимости от толщины плиты и примерного веса будущего здания.

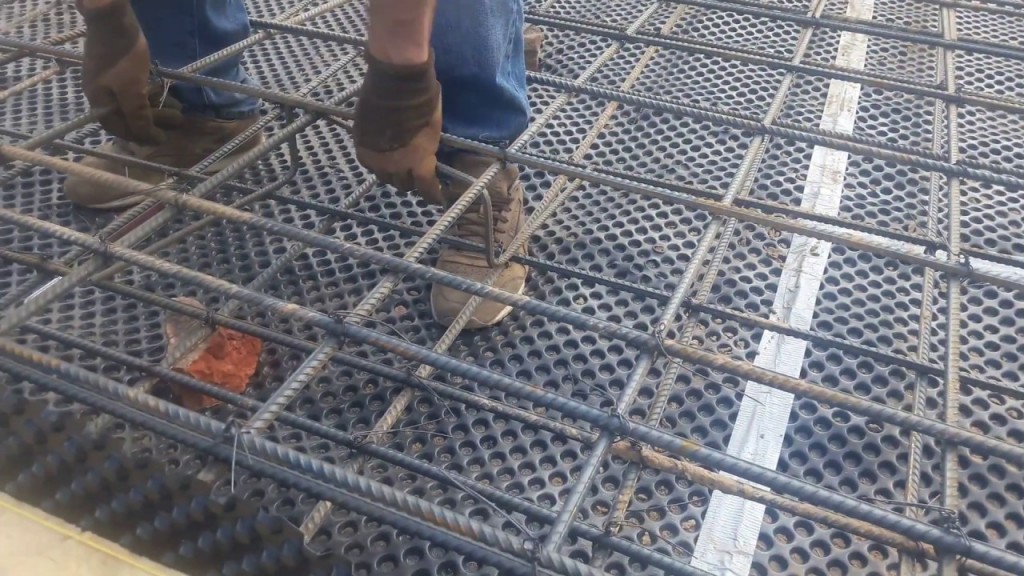

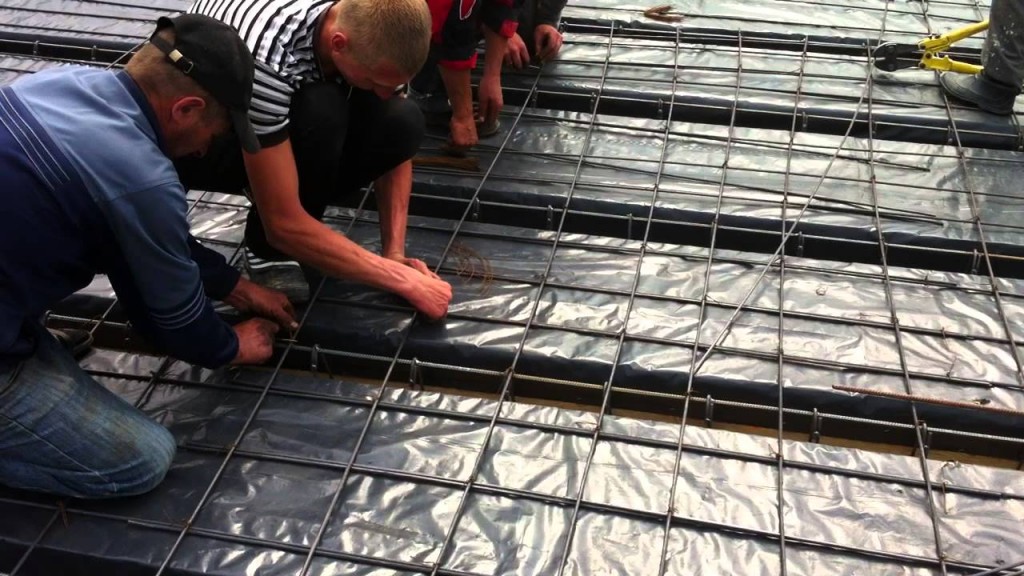

Способы вязки арматуры

Существует два способа фиксации арматурных прутков: ручной и автоматизированный.

При ручном методе используются четыре вида инструментов:

• Пассатижи;

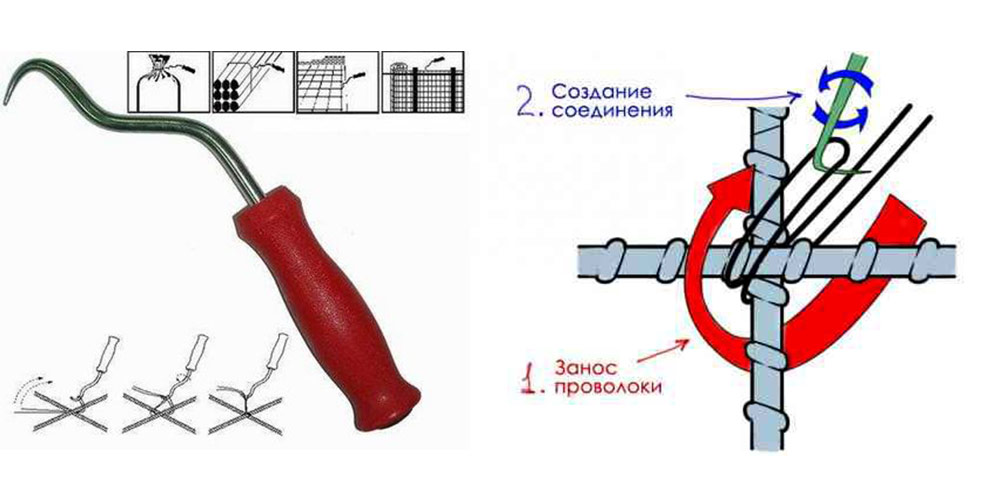

• Крючок (простой и реверсивный);
• Шуруповерт с насадкой.

Пользоваться пассатижами не очень удобно. Поэтому их применяют редко и только для сборки небольших каркасов. Крючком пользуются чаще. Это простое приспособление при известной сноровке помогает быстро соединять стальные стержни.

Существует усовершенствованная модификация простого крючка (реверсивный). Ее основа — винт, который вращается при вытягивании рукоятки назад.

Объединив крючок с шуруповертом, домашние умельцы создали еще одно удобное приспособление для фиксации стальных прутков в каркасе.

Автоматизированную вязку выполняют так называемым пистолетом. Это довольно сложное и дорогое устройство, применяемое на крупных объектах. Производительность его такова, что завязывание одного узла происходит за 1 секунду.

Устройство снабжено отсеком, в котором установлена бобина с проволокой. Рабочий орган пистолета подает ее к арматуре и связывает в узел.

Исходные данные

Подсчитать, что нужно, в каком количестве, для монолитного фундамента будущего дома, можно, опираясь на следующие условия:

• Проектные характеристики строения (вес, ветровая, снежная нагрузка, площадь основания);
• Инженерно-геологические данные участка застройки (характеристика почвы, уровень грунтовых вод, глубина промерзания, перепад уровней поверхности).

Шаг 1

Монолитный плитный фундамент

Способность к пучению, обводненность, подвижность грунта дадут представление о том, какой выбрать тип монолитного бетонного основания:

• Плита;
• Ленточный;
• Свайный.

Вес дома, конструктивные особенности, несущая способность основы учитываются в расчете глубины заложения. Мелкозаглубленные фундаменты (лента, плита) используют для легких, деревянных, сборных конструкций, или на пучинистых, подвижных, влажных почвах с выполнением подушки. Заглубленные варианты (сваи, ленточный железобетон) нужно применять там, где позволяет геология, для более тяжелых домов.

Шаг 2

Рассчитываем собственные силы. Строительные работы потребуют определенное количество инструмента, оборудования, материалов и людей. Не всегда возможно купить заводской раствор, доставить его на место. Плотная застройка участка (рельеф местности) может не позволить миксеру подойти на достаточное расстояние для разгрузки в опалубку. В таком случае, при больших объемах укладки, арендуют передвижной растворный узел, бетононасос со способностью подачи на расстояние до 64 м, промежуточную емкость разгрузки с последующим перемещением тачкой.

Бетон нужно поместить в форму не позднее 1 часа после приготовления. Количество рабочих рук должно обеспечивать требуемую скорость заливки. Объем миксера рассчитан на 8÷12 м³. На близкое расстояние, в малом миксере, иногда, соглашаются привезти 5 м³.

Разновидности фундаментной арматуры

Производство строительных материалов не стоит на месте. Все время появляются новые материалы. Арматура не стала исключением. Помимо обычной металлической, получает распространение при постройке фундаментов композитная.

При использовании арматуры из стали требуется, чтобы она была изготовлена по строительным нормам, требованиям. Для жилых построек, например, это ГОСТ-5781-82. В нем прописаны параметры прутьев для разных конструкций.

По ГОСТу арматура разделяется на 6 классов. Для производства первого используют низкоуглеродистую сталь, а в следующие – вносят добавки, даже легирующие, которые значительно повышают прочность металла.

Пруты со 2-го по 6-й класс имеют рифленую поверхность серповидного или кольцевого типа, либо смешанного, а первого – гладкие. Рельефность улучшает контакт арматуры с бетоном.

Классы отличаются диаметром прутьев, возможностью использования для их соединения сварки. На возможность последней указывает наличие в маркировке буквы С. Другие типы армирующего материала, не содержащие такого буквенного индекса, сваривать запрещается.

Соответствие по диаметру металлической и композитной арматуры

О повышенных антикоррозийных свойствах говорит наличие литеры К. Такой более дорогой материал применяется для строительства объектов, к которым предъявляются повышенные требования.

Для ленточного основания при частном строительстве оптимальным вариантом считаются прутья класса А-ІІІ с диаметром 12-18 мм. В этом случае на перемычки подойдут гладкие стержни А-І толщиной 6-8 мм, зависящей от параметров возводимой конструкции.

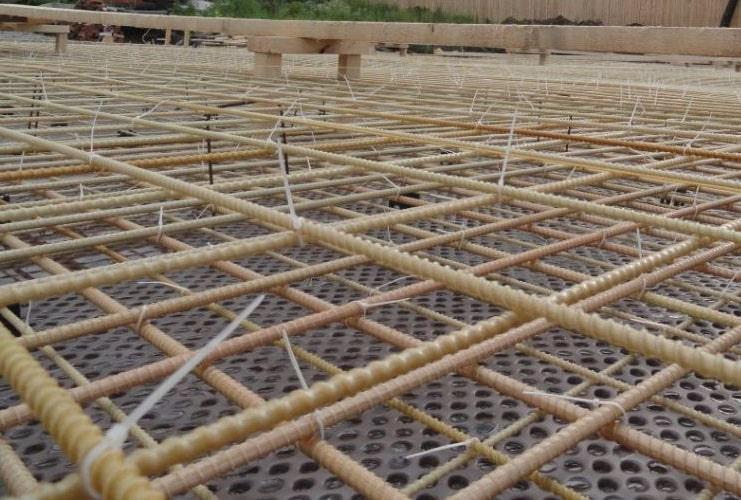

Композитные арматурные прутья – это новый, современный материал, изготавливаемый из углепластика или базальтопластика, либо стеклопластика. Из последнего наиболее часто изготавливают данную продукцию.

Композитные материалы имеют меньший вес, по сравнению с металлом, их легче монтировать.

Рассмотренные разновидности арматуры имеют свои достоинства и недостатки. Сравнительная характеристика материалов дана в таблице далее.

Для возведения тяжелых конструкций рекомендуется использовать фундамент, армированный металлическими прутьями, а легкие сооружения допустимо ставить на основания со стеклопластиковым каркасом. По композитным материалам еще отсутствуют технические нормы, а их качество ни чем не регламентируется.

Схема действий

Сначала рассмотрим, как проводится вязка металлического проката арматурным крючком.

Первый способ:

• Взять проволоку в руки, сложить пополам.
• Изогнуть вокруг пальца приблизительно на 1/3 (считая от петли).
• Наложить на арматуру и захватить петлю крючком.
• Прокрутить инструмент и захватить им второй конец проволоки, при этом потянуть конец стального шнура на себя. Вязка проводится в 3-5 оборотов.
• Убрать цангу и загнуть концы. Если слишком длинные – обрезать.

Точное количество оборотов нужно определять опытным путем. Обвязка не должна быть слабой, хлипкой, а слишком тугая может вытянуть и истончить проволоку.

Второй метод:

• Сталепрокат сложить пополам.
• Прижать пальцами к арматурному прутку и загнуть концы на себя.
• Вставить крючок, прокрутить 3-4 раза, убрать и загнуть концы.

Каркас в этом случае получается более надежным, а фундамент монолитной плиты – прочным и долговечным.

Третий способ:

• Отрез проволоки длиной не более 30-40 см сложить пополам.
• Завести снизу.
• Захватить крючком петлю.
• Оставшиеся концы перегнуть через цангу.
• Образовавшуюся множественную петлю прокрутить 3-5 раз.

Эта схема позволяет жестко зафиксировать область перекрестий в любом случае. Используется и когда фундамент ленточный, и при формировании свайной разновидности.

Четвертый метод:

• Кусок проволоки сложить пополам.
• Вставить крючок в петлю и захватить им другой конец.
• Одновременно загнуть проволочный отрез вниз, перекидывая через цангу.
• Потянуть инструмент на себя и прокрутить 3-4 раза.

Этот способ используется для того, чтобы обучить новичков правильно вязать арматуру крючком. Последний метод хорош при использовании полуавтоматической винтовой цанги или дрели со специальной насадкой.

Плюсы и минусы плитного фундамента

Плитный фундамент обладает большим количеством преимуществ, среди которых:

• Фундамент имеет небольшое давление на грунт. Это достигается благодаря пространственному армированию, а также его большой площади, что позволяет достаточно легко переносить подвижки грунта в разные сезоны года, при этом основание равномерно поднимается и опускается вместе со строением. Это дает возможность предотвратить образование трещин и зазоров в стенах.
• Фундамент можно без особых усилий возвести самостоятельно, без использования специальной техники и квалифицированных работников, однако необходимо четко соблюдать весь процесс заливки бетона.
• Плита фундамента из-за своей большой площади может вынести большие нагрузки от дома, в особенности, если расположена на устойчивом не пучинистом грунте.
• Плита как бы «плавает» на почве во время сезонного пучения, и равномерно по всей ее площади приподнимается вместе со строением.
• Плитное основание можно использовать в качестве чернового пола, что дает возможность сократить расходы на установки лаг, однако плитный пол необходимо утеплить и защитить от грунтовых вод.
• Плитный фундамент является идеальным вариантом, если необходимо построить дом на грунтах, где грунтовые воды располагаются очень близко к поверхности, на смешанных и сильно промерзающих грунтах.
• Фундамент обладает большой прочностью и сейсмоустойчивостью, что позволяет его использовать в сейсмоактивных зонах.

Среди минусов фундамента можно отметить большие затраты средств на его возведение, а в некоторых случаях и использование специальной техники. Также при его использовании нельзя построить строение с подвальным помещением.

Правила армирования плитного фундамента

Основные требования для монолитной плиты приведены в 52-101-2003. В них есть рекомендации по расположению и вязке арматурных сеток, какие использовать подставки для обеспечения нижнего защитного слоя. Не допускается применение прутков с отслаивающейся ржавчиной.

Стержни периодического сечения обеспечивают высокую адгезию, вязальная проволока надежнее пластиковых хомутов. Однако начинать армирование следует поэтапно: выбор рациональной схемы, расчет сечения прутков, фиксация каркасов в пространстве с помощью специальных элементов.

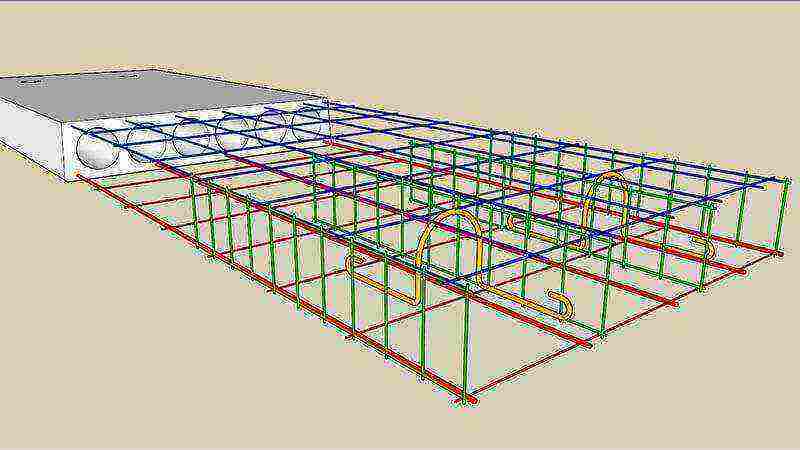

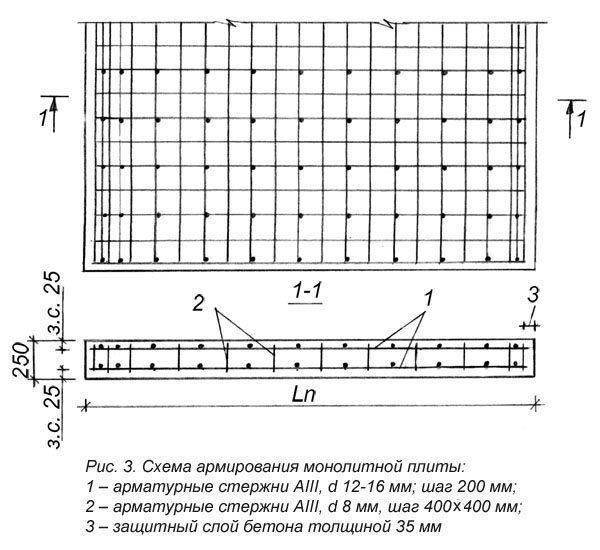

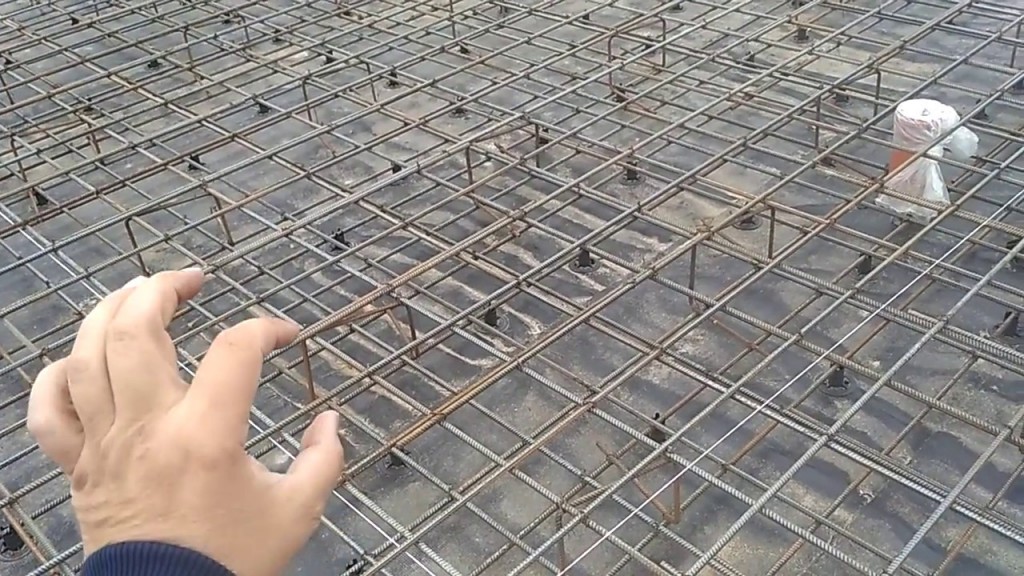

Схемы армирования

В рекомендациях СП для ж/б конструкций имеется специальный раздел по изготовлению основных несущих конструкций (10.4). В частности, для плитного фундамента указаны требования:

• арматуру укладывают в двух направлениях (сетка с ячейкой 30 х 30 см максимум), соединяют методом вязки проволокой либо сваркой;
• сетки располагают, как можно ближе к верхней и нижней граням с учетом защитного слоя 3 см;

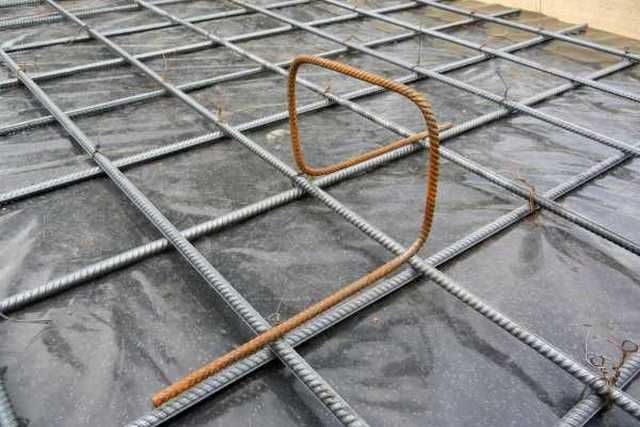

• П-образными хомутами стержни сеток перевязывают между собой по торцам;
• в местах установки монолитных стен и колонн производится выпуск вертикальных стержней либо анкеровка крючками для усиления плиты;
• под несущими стенами шаг ячейки уменьшается по сравнению с остальной частью плиты;
• допускается разряжение ячейки сетки в центральной части до минимально допустимого процента армирования (0,3%).

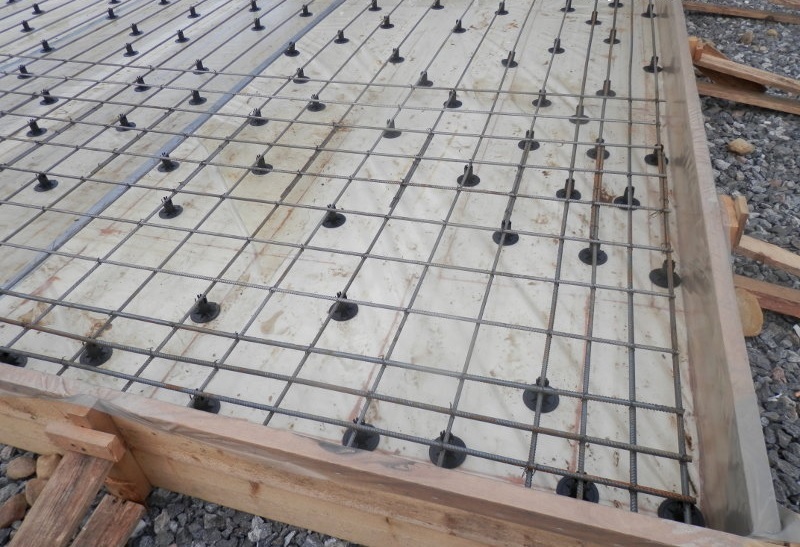

Правильно расположить сетки можно с учетом боковых защитных слоев (минимум 4 см между прутком и опалубкой), расположения узлов ввода коммуникаций (актуально для незаглубленных плит).

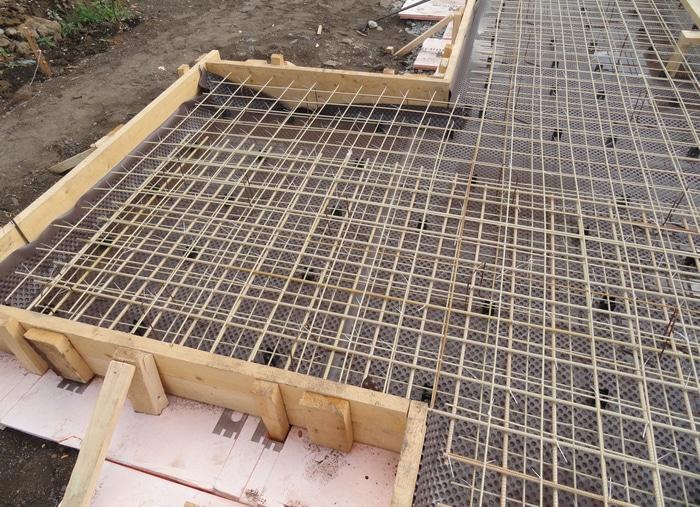

На практике, для малоэтажных коттеджей используется схема:

• сетка из 8 мм арматуры в верхнем слое;
• аналогичная сетка в нижнем слое;
• усиление ребер УШП или гладкой плиты (толщина 30 см и более) каркасами по периметру из 10 – 14 мм стержней периодического сечения.

Это обусловлено отсутствием сил пучения при использовании теплой отмостки, кольцевого дренажа вокруг фундамента, заменой грунта нерудными материалами на глубину от 40 см. Рекомендуемый размер ячейки в разряженной части не больше 1,5 от толщины плиты, под стенами 10 х 10 – 20 х 20 см. В отсутствие подбетонки нижний защитный слой увеличивается до 5 – 7 см.

Проемы

В незаглубленных плитах невозможно обойтись без проемов в монолитной конструкции для ввода инженерных систем. Данный вопрос весьма слабо описан в специальной литературе. Индивидуальному застройщику следует ориентироваться на руководство по проектированию ж/б зданий:

• вырезание отверстий в сварных сетках с загибом стержней вверх;
• окаймление проемов больше 30 см диагонально расположенными к ячейкам сетки прутками 10 – 14 мм;
• не требуется усиление периметра отверстий меньше 15 см.

В плитах глубокого заложения узлы ввода коммуникаций отсутствуют по умолчанию. Для повышения ремонтопригодности инженерных систем канализацию и водопровод запускают через стены подвала.

Сопряжение плита/лента

Правильно смонтировать прутки арматуры в опалубке заглубленного плитного фундамента с подвалом можно с учетом условий:

• стены на заглубленной плите запрещено размещать вплотную к ее краям, минимальный отступ по периметру равен толщине ленты фундамента (от 10 до 40 см);
• схема анкеровки узла сопряжения ленты и монолитной стены подвала имеет несколько вариантов.

Выпуски арматуры в плите под стены.

Например, из плиты можно выпустить вверх П-образный хомут, расстояние между стержнями которого соответствует размеру каркаса ленты, чтобы связать впоследствии две этих конструкции. Кроме того, можно привязать к нижней и верхней сетке плиты изогнутые под прямым углом прутки, выпустить их на 40 – 60 см наружу аналогично предыдущему варианту.

Если в проекте отсутствует жесткая связь ленты и стены с плитой глубокого залегания, в этих местах сетки усиливаются П-образными хомутами во избежание продавливания.

Какой прут выбрать?

Прежде чем начинать армирование монолитной плиты, нужно выбрать подходящий вид и диаметр прутов. Существует два вида арматуры металлическая и композитная (пластиковая). Каждая разновидность прутов имеет свои плюсы и минусы, об их сравнении подробнее читайте тут.

Для определения толщины арматуры, профессионалы берут специальный коэффициент, проводят расчёт, и высчитывают минимальный процент армирования фундаментных плит. Но если вас интересует строительство небольшого жилого дома, а не многоэтажного офисного здания, то есть возможность сделать проще. Достаточно запомнить несколько простых правил:

• при строительстве на прочном, не пучинистом грунте использовать прут диаметром не менее 10 мм;
• при осуществлении строительства на слабом, пучинистом грунте, где возможны подвижки почвы, применять прут толщиной 14 мм и более;
• если строительство ведётся из дерева, пенобетона или иных лёгких материалов брать арматуру диаметром от 10 до 12 мм;
• если основным материалом строительства является бетон или кирпич, воспользоваться арматурой диаметром 14–16 мм.

Обратите внимание! Только расчёты, выполненные проектировщиком, могут гарантировать качественное и правильное армирование фундаментной плиты.

Особенности

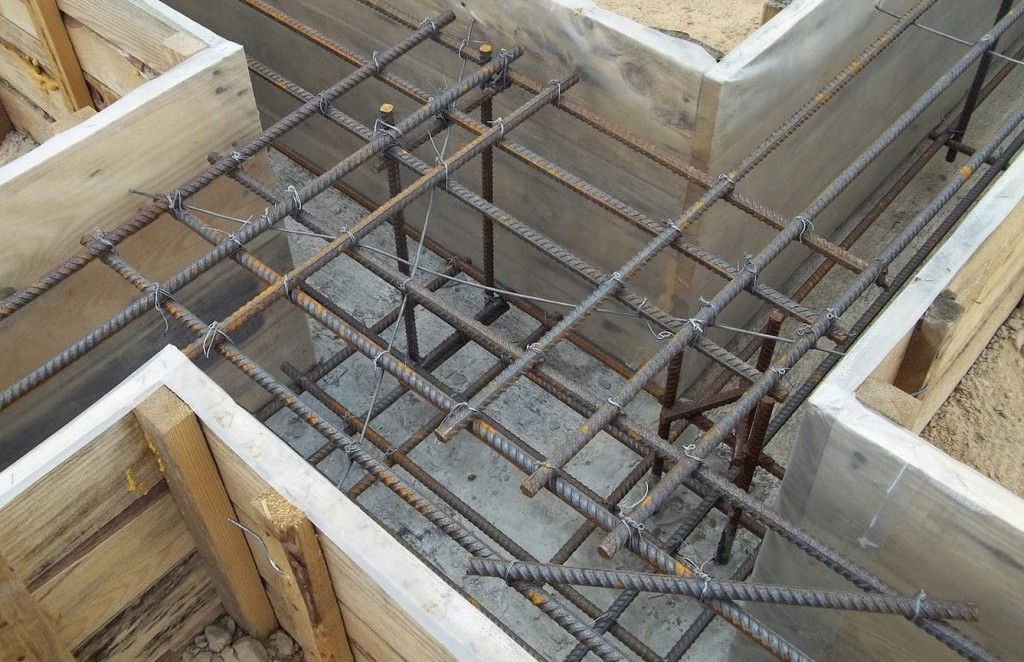

Ленточный фундамент представляет собой монолитную бетонную полоску без разрывов на дверные проемы, становящуюся основой под строительство всех стенок и перегородок конструкции. Основой ленточной конструкции является бетонированный раствор, который изготавливается из цемента марки М250, воды, песочной смеси. Для его упрочнения применяют арматурный каркас, выполненный из металлических прутьев разных диаметров. Лента углубляется на определенное расстояние в почву, одновременно выступая над поверхностью. Но ленточный фундамент подвергается серьезным нагрузкам (движение грунтовых вод, массивная конструкция).

В любой ситуации нужно быть готовым к тому, что различные негативные влияния на сооружения могут сказываться на состоянии основы. Поэтому, если армирование выполнено неправильно, при первой малейшей угрозе фундамент может разрушиться, что приведет к разрушению всей постройки.

Армирование имеет следующие преимущества:

• препятствует проседанию грунта под зданием;
• утвердительно сказывается на шумоизоляционных качествах фундамента;
• повышает устойчивость фундамента к резким перепадам температурных режимов.

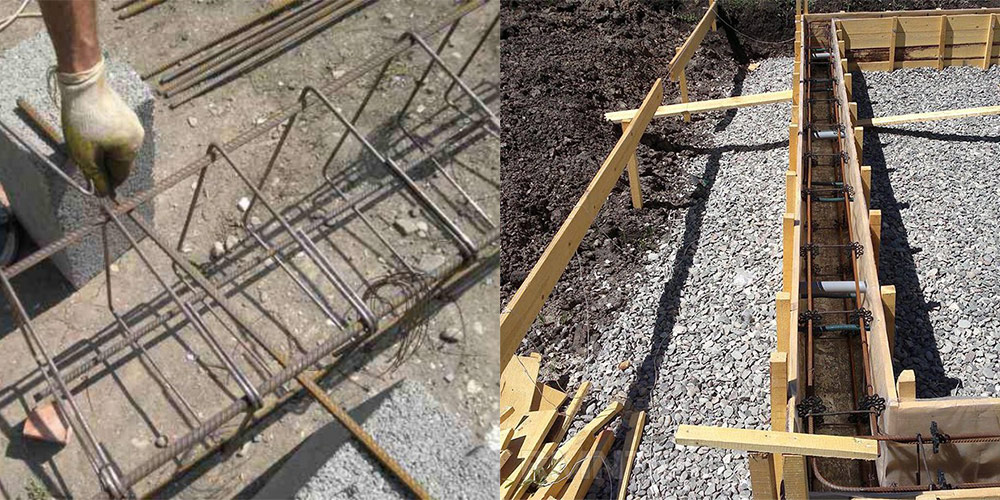

Ленточный фундамент является более распространенным, нежели монолитный. Его можно использовать при строительстве из разных материалов, есть возможность сделать собственными руками. Также при его строительстве банально экономятся деньги. Но у него также есть недостаток. Производство ленточного фундамента подходит только для сухих, каменистых почв. При влажном, неустойчивом грунте устройство на большую глубину будет не рентабельным.

Ленточный фундамент – это железобетонная плита любых выбранных габаритов. Размеры зависят от давления будущего дома, оказываемого него. При строительстве важна подготовка основания. Помимо этого схема вязки арматуры также должна быть строго соблюдена.

Во избежание просадки основания и преждевременного разрушения, а возможно самого дома, производится дополнительное уплотнение для необходимой прочности основания. Если необходимо, ленточный фундамент дополняют внутренними несущими перемычками.

Глубина, на которой устанавливается ленточный фундамент, зависит от некоторых факторов. Если верхние грунтовые слои будут неустойчивыми, то подошву основания устанавливают ниже уровня промерзания. Также ее можно совместить вместе со сваями. Если уплотнение основания достаточное, то погружать ленточный фундамент ниже нет особой необходимости.

Выбор прутьев для строительства

Основным показателем, определяющим использование конкретной марки арматуры в том или ином фундаменте, считают диаметр. Более толстые прутья перенесут большее растяжение и прочие нагрузки. Диаметр определяется при проектировании строения исходя из показателей пучинистости почвы, планируемого веса сооружения. Но не все при строительстве строго придерживаются проектов, а кто-то, вообще, их не составляет. Какие же прутья применять, если строительство ведется без проекта?

Для строительства дома из пено-, тепло- и газоблоков, небольшого дачного домика, гаража, подойдут прутья, в диаметре достигающие 12 мм. Использование при закладке фундамента прутьев диаметром меньше 12 миллиметров, не допускается.

Если запланировано строительство основательных, больших зданий, основу фундамента усиливают прутьями большого диаметра. Планируя строительство, обязательно смотрите на класс прутьев. В частном строительстве подойдет Такой металл даже в холодном состоянии сгибается на 90 градусов без последствий. Также применяются, но значительно реже, и прутья А-2-класса, сгибающиеся на 180 градусов в холодном состоянии. Про то, как залить фундамент, читайте тут.

Про то, как залить фундамент читайте тут.

Концы проволоки связываем плоскогубцами

Расчёт с запасом

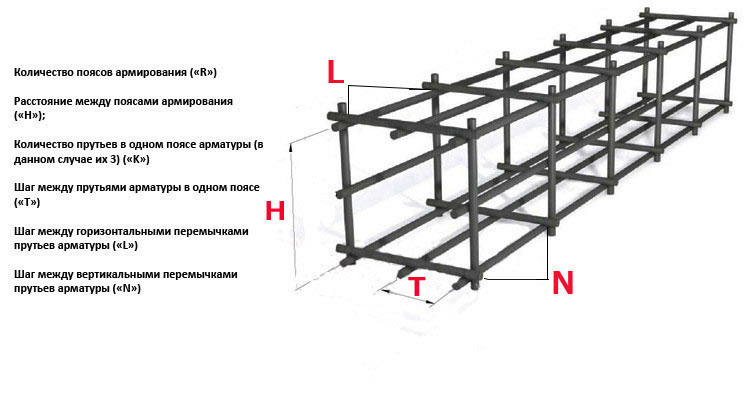

Армирование фундамента – это устройство в его массиве каркаса из металла, призванного создать из бетона единую трудноразрушимую конструкцию.

Произвести точный инженерный расчёт фундамента небольшого индивидуального здания сложно и дорого, требует геологических изысканий, сопоставлений с перспективными проектами застройки местности в целом, характеристик грунта и подземных вод и решения ещё длинного списка вопросов.

Исходя из этого, частные застройщики руководствуются двумя основными правилами возведения фундаментов:

1. Основание фундамента должно залегать ниже глубины промерзания почвы по максимальным показателям региона застройки.

2. Армирование ленточного фундамента обязательно и выполняется в соответствии с общими рекомендациями стандартов с запасом прочности.

Основные правила выполнения армирования

Что следует знать о пластиковых хомутах

Некоторые люди сегодня отказываются от вязальной проволоки. Вязка арматуры для фундамента проводится ими при использовании пластиковых хомутов. Насколько правильное и разумное это решение?

Так выглядит перевязанная арматура пластиковыми хомутами

Тут стоит разобраться максимально серьезно.

Если вас беспокоит цена выполнения работы, которую вы проделываете своими руками, то переживать не стоит – обходятся пластиковые хомуты (особенно если покупать их пачкой в сотню штук) не дороже, чем специализированная проволока для вязки арматуры.

В работе они заметно удобнее, по крайней мере, если обвязка арматуры выполняется без использования пистолета и человеком, не имеющим большого опыта вязания с помощью крючка. Если вам предстоит связать основу для железобетонной плиты или небольшого ленточного фундамента, то вы легко сможете справиться с этой работой, потратив минимум времени и сил.

Кроме того, некоторые мастера считают, что именно пластиковые хомуты лучше подходят, если вам предстоит вязка стеклопластиковой арматуры. Существует мнение, что грубая металлическая проволока может повредить эту арматуру, снижая её прочность и долговечность.

Теперь, зная разные способы вязки арматуры для фундамента, вы наверняка сможете выбрать тот, который лучше всего подходит для вас.

Чертеж фундамента монолитный плиты для дома

Мы создали более 1500 проектов домов, здесь мы выложили для Вас пример проект фундамента монолитной плиты для дома, где можно посмотреть этапы, и технологию строительства. Как правильно связать арматуру, сделать углы, усиление и многое другое.

Вам будет интересно узнать о:

Бесплатный чертеж монолитной плиты для дома

Каждый чертеж монолитной плиты был сделан по всем расчетам для определенного дома и определенного грунта, в связи с этим перед любым строительством мы рекомендуем делать расчеты индивидуально для каждого дома. На данных чертежах представлены все технологические процессы по строительству монолитной плиты: 1 Ведомость рабочих чертежей основного комплекта:

Указание по производству строительно-монтажных работ

На данном чертеже Вы найдете все размеры котлована.

План опалубки фундаментной плиты

План армирование фундаментной платы Пм1

Указана используемая арматура и схема армирования монолитной плиты.

Схема расположение фундаментных ребер на отметки

План фундаментной плиты на отметки

Схема армирование фундаментной плиты Пм2, Пм3, Пм4, Пм5, Пм6, Пм7, Пм8

На данных чертежах указаны основные этапы и расчеты по монолитной плите.

Вопрос: Скачите обязательно ли заказывать изыскание по земле?

Ответ: Да желательно, при этом вы узнаете несущие способность грунта, где находятся грунтовые воды и т.д. Все это нужно для расчета фкндамента.

Вопрос: Можно ли не укладывать геотекстиль?

Ответ: Его необходимо укладывать.

Вопрос: Если я не буду делать утепленную отмостку, можно ли не утеплять торец?

Ответ: В этом случае его утеплять нужно обязательно.

Правила и схемы вязки арматуры

Кроме того, торцы приходится усиливать П-образными элементами вручную. Поэтому для небольших объемов арматурных работ в индивидуальном строительстве вполне достаточно бухты вязальной проволоки, крючка и данной инструкции.

Технология, как правильно вязать арматуру, имеет следующую последовательность операций:

Подобная технология подходит для всех фундаментов, отличаются лишь схемы расположения стержней внутри арматурных конструкций.

Важно! При использовании арматуры от 25 мм сварка стыков является обязательным условием. Связанные проволочными скрутками перекрестия в этом случае могут отламываться под тяжестью конструкционного материала.

Расстояние между арматурой в бетонных балках и перекрытиях

Минимальное и максимальное расстояние между арматурой в бетонных конструктивных элементах, таких как балки и плиты, требуется в соответствии со стандартными правилами. Минимальное расстояние между арматурой основано на максимальном размере заполнителей, чтобы бетон можно было правильно укладывать и уплотнять. Максимальное расстояние между арматурой, зависящее от глубины балок и плит, чтобы обеспечить адекватную поддержку изгибающего момента и поперечной силы в конструкции.

Шаг арматуры в бетонных балках и перекрытиях

расстояние между стержнями при растяжении

Минимальное расстояние по горизонтали между двумя параллельными основными стержнями должно быть больше диаметра стержня или максимального размера крупного заполнителя плюс 5 мм. Однако, если уплотнение выполняется игольчатым вибратором, расстояние можно дополнительно уменьшить до двух третей от номинального максимального размера крупного заполнителя.

Минимальное расстояние по вертикали между двумя основными стержнями должно быть

• 15 мм,
• Две трети номинального размера крупного заполнителя, или
• Максимальный размер полосы или большее значение.

2. Максимальное расстояние между стержнями при растяжении

Обычно этот интервал будет таким, как указано ниже:

1. 1. Для балок эти расстояния составляют 300 мм, 180 мм и 150 мм для марок основной арматуры Fe 250, Fe 415 и Fe 500 соответственно.
   2. Для плит
      • (i) Максимальное расстояние между двумя параллельными основными арматурными стержнями должно составлять 3 или 300 мм или в зависимости от того, что меньше, и
      • (ii) Максимальное расстояние между двумя вторичными параллельными брусьями должно быть 5 или 450 мм или в зависимости от того, что меньше.

Рис: Шаг арматуры в балках

3. Минимальные и максимальные требования к армированию в элементах

Для балок

• Сталь с минимальным пределом прочности на растяжение определяется соотношением (для фланцевых балок b = bw)
• Максимальное усилие на растяжение в балках не должно превышать 0,04 bD.
• Максимальная площадь сжатия арматуры не должна превышать 0,04 bD.
• (d) Балка глубиной более 750 мм, усиление боковой поверхности 1% веб-площади. Эта арматура должна быть равномерно распределена на двух поверхностях на расстоянии не более 300 или толщины стенки, или того, что меньше.

Подробнее о Руководство по армированию

Как заливается раствором бетонная плита

При выполнении работ по бетонированию плиты следует обращать внимание на ряд факторов:

1. применение качественного бетона;
2. непрерывную подачу рабочего раствора;
3. удаление воздушных включений;
4. уплотнение бетонного массива.

Для нормального протекания процесса гидратации следует поддерживать в бетоне постоянную влажность. Для этого поверхность накрывают полиэтиленом и периодически увлажняют водой. После застывания выполняют демонтаж опалубки.

Особенности строительства забора из арматуры и арматурной сетки

Забор такой конструкции должен стоять на фундаменте. Поэтому, прежде чем начинать строительство, рекомендуется проверить возможности возведения желаемой ограды на конкретной почве. Забор из арматуры требует прочных и устойчивых опорных столбов. Если почва слабая, то столбы могут не обеспечить этих требований с обычным основанием. В этом случае следует ориентироваться на постройку более дорогого усиленного фундамента.

Основание для забора должен строиться по всем правилам строительства ленточного фундамента для дома. Отличием является его ширина: узкая полоса с расширением в местах установки столбов.

Пастбище огорожено армсеткой

От качества строительства фундамента зависит не только привлекательность забора, но и его долговечность. Следует учитывать такие особенности:

• в местах взаимного пересечения арматура не сваривается, а связывается вязальной проволокой;
• при неправильной заливке и последующей выдержке образуются трещины.

В результате нарушений технологии весной забор будет иметь неказистый вид, а то и упадёт. Как минимум, придётся ставить подпорки, и вся работа – насмарку.

Плюсы и минусы забора

К достоинствам забора можно отнести:

• привлекательный внешний вид. В зависимости от возможностей кошелька, можно построить как бюджетный забор на стальных столбах, так и забор с колоннами и сеткой, декорированной коваными изделиями;
• высокая способность противостоять несанкционированному проникновению на огороженную территорию;
• долговечность;
• простота конструкции, что позволяет, при наличии строительных навыков, построить его самостоятельно без привлечения специалистов;
• невысокая стоимость.

Недостаток у забора один: он прозрачен и не позволяет уединиться.

Секционный забор из армсетки

Что потребуется для возведения забора

Материалы:

• арматурная сетка;
• обрезные доски, ширина которых, м: 0,15…0,20;
• щебень фракцией, мм: 5-20;
• монтажная (ребристая) арматура, мм: Ø10…25;
• вязальная проволока, мм: Ø1,5…2;
• стальные пластины, мм: толщина 4, размер 50 х 40;
• песок, цемент, битум.

Оборудование

• сварочный аппарат с расходными материалами;
• ёмкость для бетонной смеси (или бетономешалка), лопата, крючок для вязки проволоки и т.п.

  Забор на поле

Купить необходимые материалы или заказать услугу по установке такого забора можно по адресу:

Инструменты и материалы

Чтобы выполнить армирование монолитных стен, следует подготовить:

• Раствор для заливки несущих конструкций. Применяется бетон высокого качества, приготовленный самостоятельно или купленный в специализированной организации по производству и реализации строительных материалов.
• Арматура. Для создания усиливающего каркаса выбираются стальные прутья, композитные элементы, фиброволокно.
• Инструменты и материалы для соединения фрагментов каркаса. Сварочный аппарат, вязальная проволока, плоскогубцы с кусачками, вязальный пистолет.
• Опалубка. Это доска, брус, щиты, элементы.
• Инструменты для трамбования раствора. Промышленный вибратор, подручные средства.

Главная функция армировочного каркаса — обеспечение прочности и усиление тех частей сооружения, которые подвергаются наибольшим нагрузкам.

О необходимости армирования

До выполнения строительных мероприятий обязательно разберитесь, каким образом выполняется армирование монолитной плиты фундамента. Абсолютно не обоснована ошибочная позиция скептиков и дилетантов, считающих, что затвердевший бетонный раствор без усиления арматурой обладает высокой прочностью и сможет выдержать массу строения. Это совершенно не так.

Армирование фундамента с помощью металлических арматурных прутьев укрепит опоры будущего строения и предотвратит образование трещин в бетонной конструкции

Необходимость армирования связана с особенностями бетона, который отлично воспринимает сжимающие нагрузки, но восприимчив к изгибающим моментам, растягивающим усилиям.

При строительстве здания на монолитном основании, нагрузки на фундамент распределяются неравномерно. Результат – возникновение изгибающего момента, вызывающего появление трещин, нарушение целостности, как основания, так и всей постройки. Помните, что сжимающие усилия воспринимает бетонный массив, а стальная арматура компенсирует изгибающий момент. Армирование фундаментной плиты позволяет исключить воздействие негативных факторов.

Усиление стальными прутками позволяет:

• повысить прочностные характеристики монолитной основы, способной воспринимать повышенные усилия, по сравнению с обычной плитой без арматуры;
• предотвратить возможность усадки здания, связанную с недостаточной прочностью основания;
• не допустить деформации цельной бетонной плиты под воздействием реакции грунта.

Действующие стандарты регламентируют механизм армирования монолитных оснований, применяемых для возведения различных объектов. Усиление бетона стальной арматурой позволяет обеспечить высокую степень надежности основы будущей постройки.

Устройство монолитной плиты должно полностью отвечать всем требованиям по нагрузкам и типу грунта на участке строительства

Способы и схемы

Связывать каркас для фундамента вручную непросто, как может показаться на первый взгляд. Дело это трудоемкое, требующее немало времени. Но среди всех схем есть несложные варианты. Вот один из них.

1. От проволочной бухты отрезается кусок длиною 25 — 30 см.
2. Он складывается пополам.
3. Обматывается вокруг места стыка двух стержней.
4. Крючком захватывается петля, которую надо вращать.
5. В скрутку через два оборота добавляется один конец проволоки.
6. Через еще два оборота второй.
7. Проводится полная скрутка.

Инструмент для вязки арматуры по этой схеме – крючок – должен вращаться до тех пор, пока обвязка проволокой не станет плотной. Но и перекручивать не стоит, ослабнет сам проволочный материал.

С помощью одной петли можно скручивать и по другим схемам. То есть, это самый простой вариант. К тому же применение крючков дает возможность отойти от сложных схем, которые применяются чаще всего в крупно — монтажном строительстве. Для частного домостроя подойдут и простые вариант вязки. Конечно, проще будет совсем, если использовать готовые отрезки с двумя петлями на концах. Просто им обматывается место стыка, две петли надеваются на крючок, который начинают вращать.
